ProComfort - Nähmaschine PRIVILEG - Kostenlose Bedienungsanleitung

Produkttyp	Nähmaschine
Marke	Privileg
Modell	ProComfort
Abmessungen (ca.)	40 x 20 x 30 cm
Gewicht (ca.)	8 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme (max.)	100 W
Sticharten	Grundstich, Zierstich, Knopflochautomatik, Overlockstich
Nähgeschwindigkeit (max.)	900 Stiche pro Minute
Nadelsystem	130/705H (Normnadeln)
Spulensystem	Steckgreifer, Horizontalgreifer
Fadenspannung	Einstellbarer Spannungsregler
Einfädelhilfe	Automatischer Einfädler
Nählicht	Ja, LED
Zubehör	Freiarm, Zubehörfach, verschiedene Nähfüße
Reinigung	Staubsauger oder weiche Bürste, Greifer regelmäßig reinigen
Ölen	Nur nach Anleitung, hochwertiges Nähmaschinenöl
Sicherheitshinweise	Vor Reinigung Netzstecker ziehen, nicht in Feuchträumen verwenden
Ersatzteile	Nadeln, Spulen, Nähfüße erhältlich
Reparierbarkeit	Durch Fachwerkstatt, viele Teile einzeln austauschbar

Häufig gestellte Fragen - ProComfort PRIVILEG

Wie fädele ich die Nadel ein?

Heben Sie den Nähfuß an, drehen Sie das Handrad, bis der Fadenheber oben ist. Führen Sie den Faden durch die Fadenführung, den Fadenregler und das Nadelöhr von vorne nach hinten. Nutzen Sie den automatischen Einfädler, falls vorhanden.

Warum reißt der Oberfaden ständig?

Mögliche Ursachen: falsche Fadenspannung, Nadel verbogen oder stumpf, Fadenführung falsch, Garn von schlechter Qualität. Überprüfen Sie die Spannungseinstellung und wechseln Sie die Nadel.

Wie stelle ich die Fadenspannung richtig ein?

Starten Sie mit Mittelstellung und passen Sie je nach Stoff und Garn an. Drehen Sie das Spannungsrad: höhere Zahl = mehr Spannung. Testen Sie auf einem Stoffrest.

Welche Nadel ist für welchen Stoff geeignet?

Dünne Stoffe (z.B. Seide): Nadelstärke 70-80. Mittlere Stoffe (Baumwolle): 80-90. Dicke Stoffe (Jeans): 90-110. Verwenden Sie die passende Nadeltype (z.B. Universal, Jersey).

Wie wechsle ich die Nadel?

Schalten Sie die Maschine aus. Lösen Sie die Nadelschraube mit einem Schraubendreher, ziehen Sie die alte Nadel heraus, stecken Sie die neue mit der flachen Seite nach hinten ein und ziehen Sie die Schraube fest.

Warum macht die Maschine Schlaufenbildung?

Ursache oft: zu lockere Oberfadenspannung oder falsche Greifereinstellung. Faden vom Spulenkapsel richtig einlegen. Spannung prüfen und ggf. erhöhen.

Wie reinige ich die Greifer?

Nach jedem größeren Nähprojekt: Greiferdeckel öffnen, mit weicher Bürste oder Druckluft Fussel entfernen. Ölen Sie die Greifer gemäß Anleitung.

Wie wähle ich den richtigen Stich?

Drehen Sie am Stichauswahlrad. Für einfache Nähte: Geradstich. Für elastische Stoffe: Zickzack- oder Stretchstich. Für Knopflöcher: Knopflochautomatik. Bedienungsanleitung zeigt alle Sticharten.

Was tun bei Nadelbruch?

Schalten Sie die Maschine aus. Entfernen Sie Nadelreste vorsichtig. Neue Nadel einsetzen. Ursachen: falsche Nadelstärke, zu dicker Stoff, falsche Einspannung. Nadelschraube nicht überdrehen.

Wie öle ich die Maschine richtig?

Verwenden Sie nur Nähmaschinenöl. Ölen Sie die Greifer und bewegliche Teile wie im Handbuch angegeben. Entfernen Sie überschüssiges Öl. Netzstecker ziehen vor dem Ölen.

BEDIENUNGSANLEITUNG ProComfort PRIVILEG

Sehr geehrte Kundin, sehr geehrter Kunde

Vielen Dank für Ihren Einkauf. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Gebrauchsanleitung beigelegt.

Bitte lesen Sie diese Anleitung vor Inbetriebnahme aufmerksam durch und beachten Sie auchdieangeführtenSicherheitshinweise.

Wir wünschen Ihnen viel Freude an Ihrem neuenGerät.

IhreCrownTechnicsGmbH

UnserService

Solltendiein dieser Gebrauchsanleitung aufgeführten Hinweise nicht ausreichen, wenden Sie sichanunsere Fachberatung

Tel.[phone]*

Mo.bisFr. 7-20 Uhr

Sa.von8-16Uhr

Um Ihnen schnell helfen zu können, nennen Sie uns bitte:

Gerätebezeichnung:

NähmaschinePrivileg 561656

Bestellnummer:

561656

*(0,14Euro/Min.Festnetz /Mobilfunkmax.0,42Euro/Min.)

Inhaltsverzeichnis

Sicherheitshinweise 4

Wichtige Hinweise 5

Lernen Sie Ihre Maschine kennen 6

Netzschalter und Anschlüsse 8

Anschiebetisch mit Zubehörfach 8

Nähen mit Freiarm 9

Freiarm nähen 9

Weitere Standard-Zubehörteile 9

Anschluss der Nähmaschine 10

Bedienelemente....11

Taste „Rückwärts/Vernähen“ 11

Taste „Auto sichern“ 11

Taste „Nadel-Stopp-Position“ 12

Taste Memory 12

Taste Löschen 12

Taste „Blättern“ 13

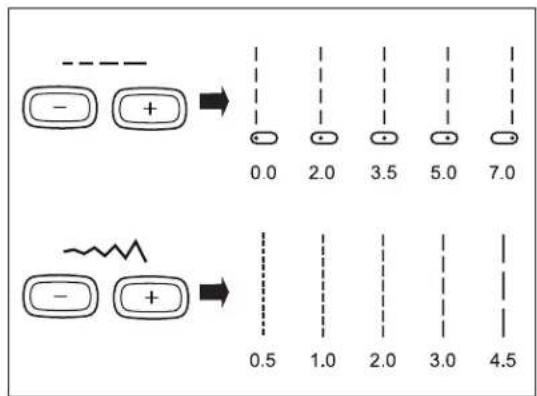

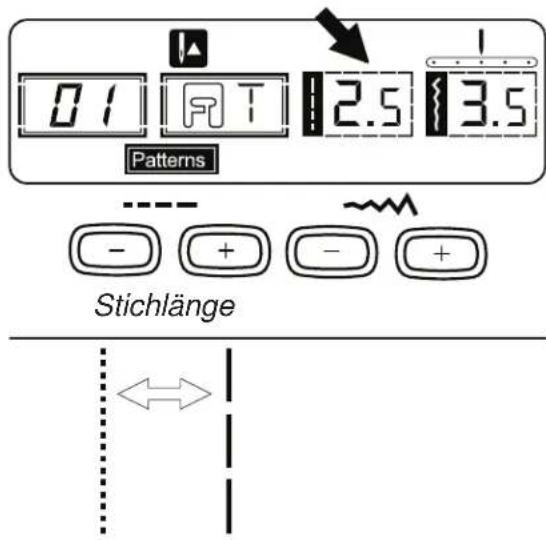

Taste Stichlänge 13

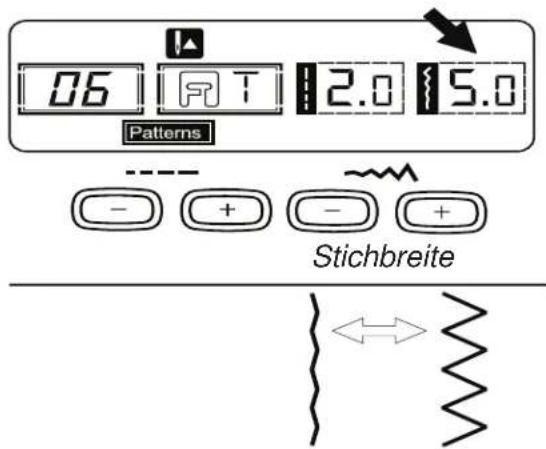

Taste Stichbreite 13

Taste Spiegeln 14

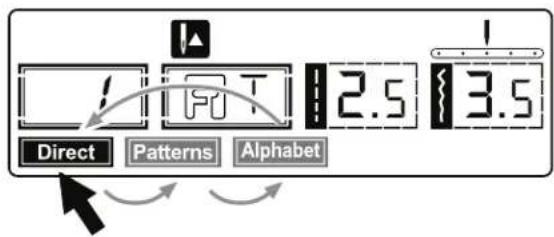

Taste MODE 14

Taste Ziffern 14

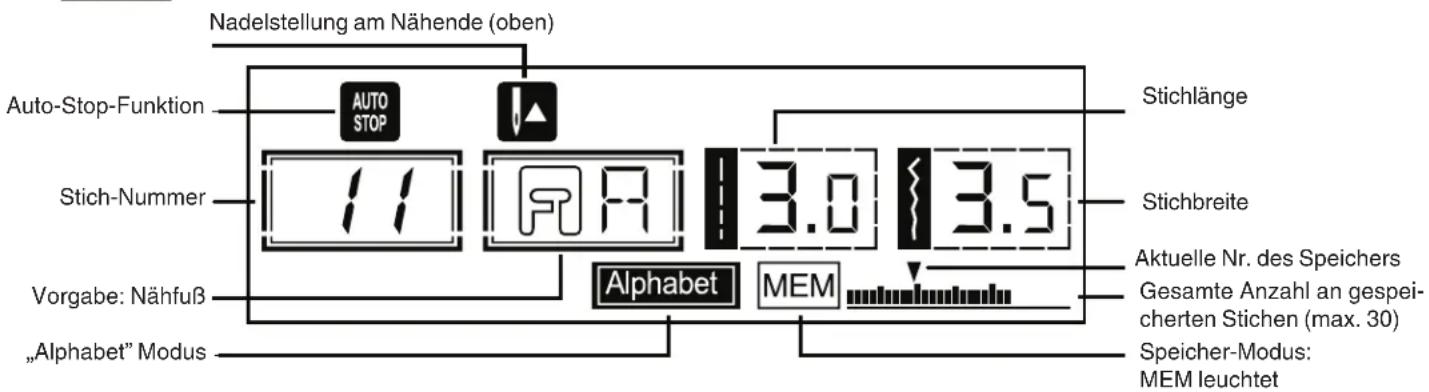

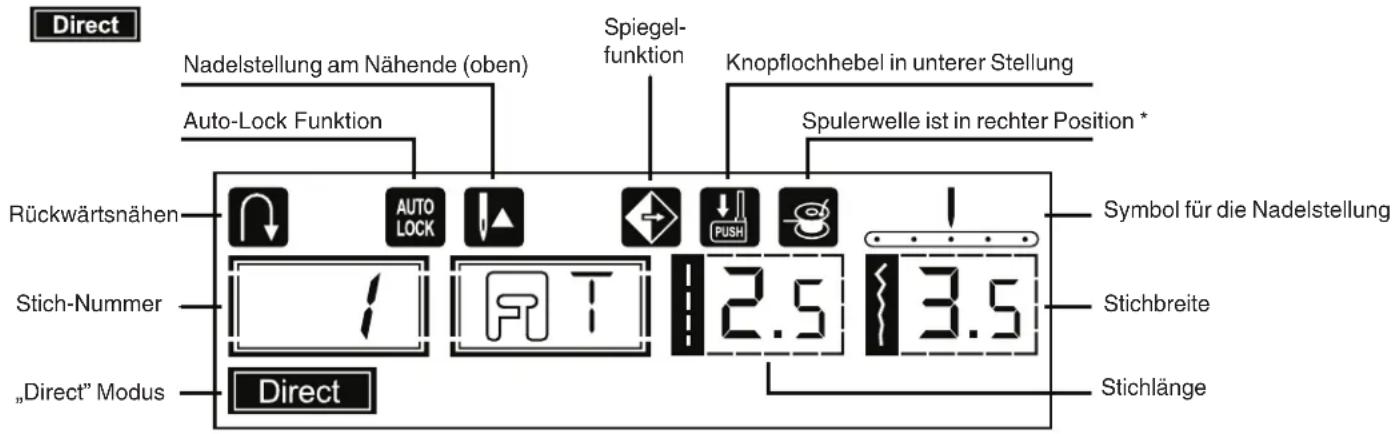

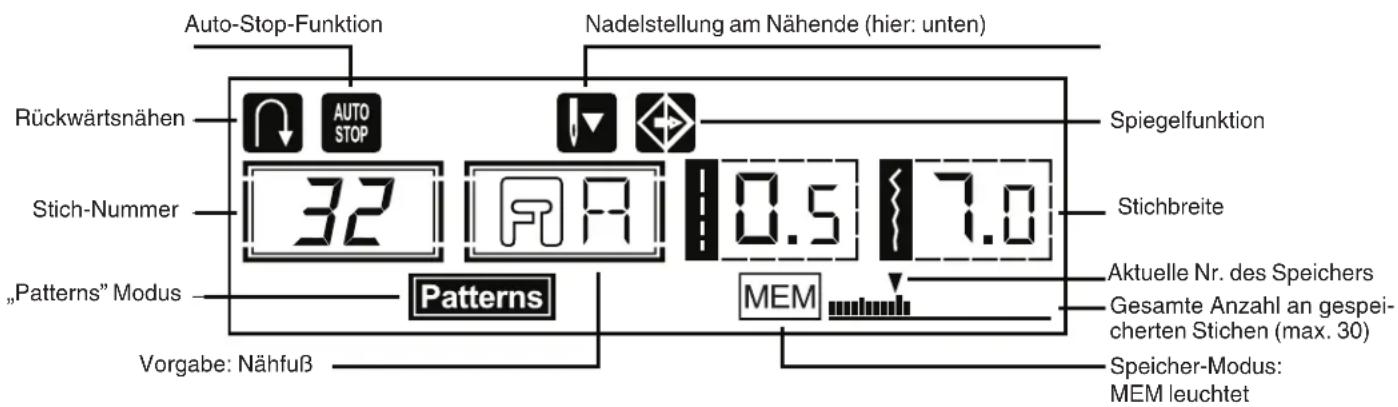

Beispiele für die Anzeige im LCD-Bildschirm 15

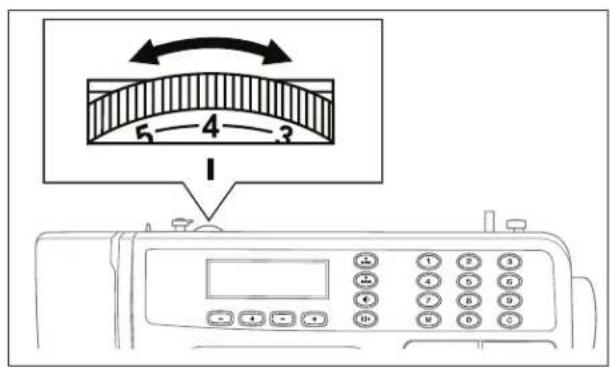

Oberfadenspannungs-Einstellrad 16

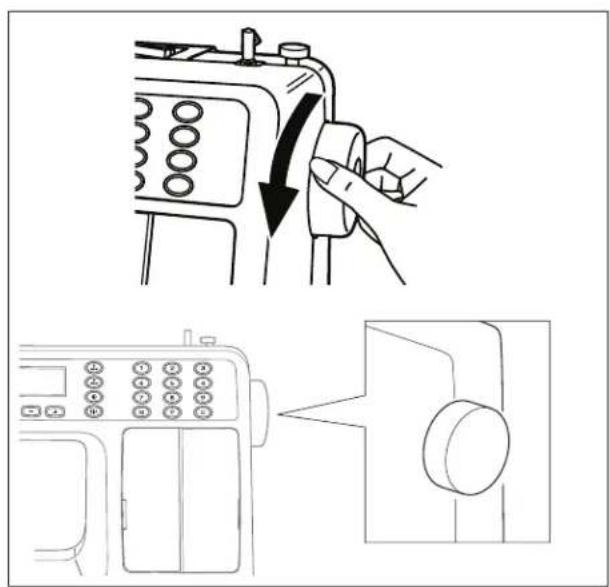

Handrad 16

Nähfußhebel 16

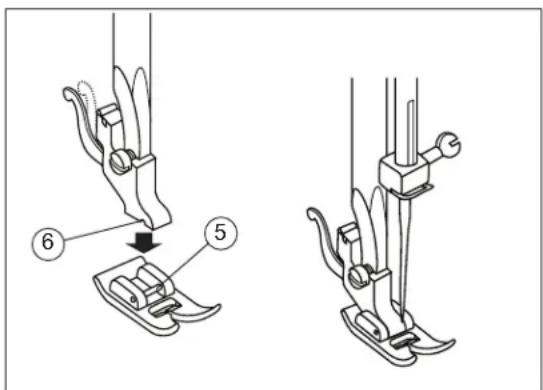

Nähfuß auswechseln 17

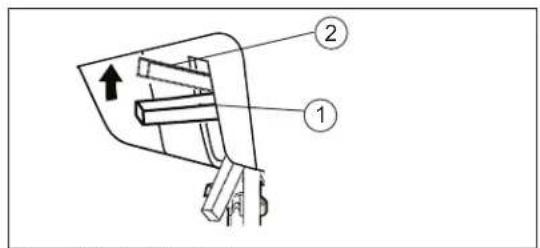

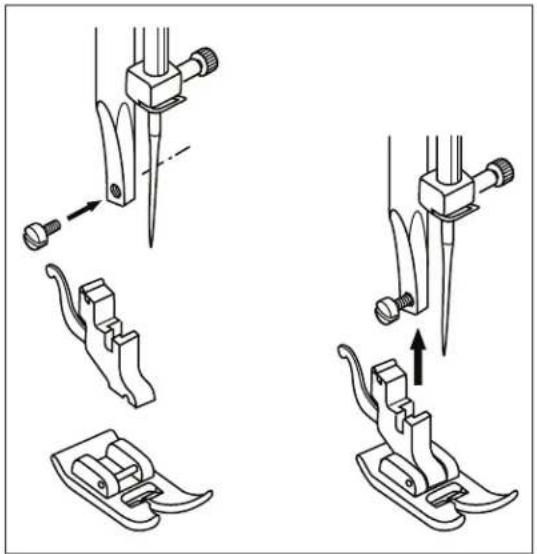

Nähfußhalter auswechseln.... 18

Stoff-, Nadel- und Garntabelle 19

Nadel auswechseln 20

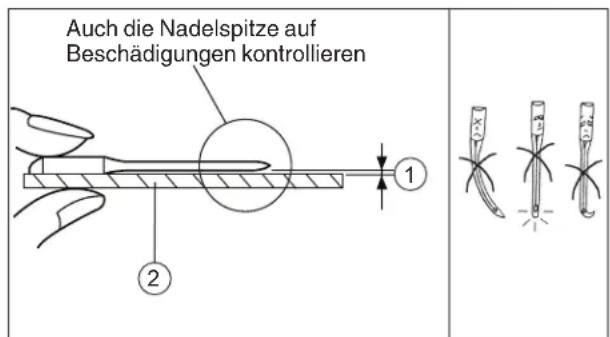

Überprüfen der Nadel 20

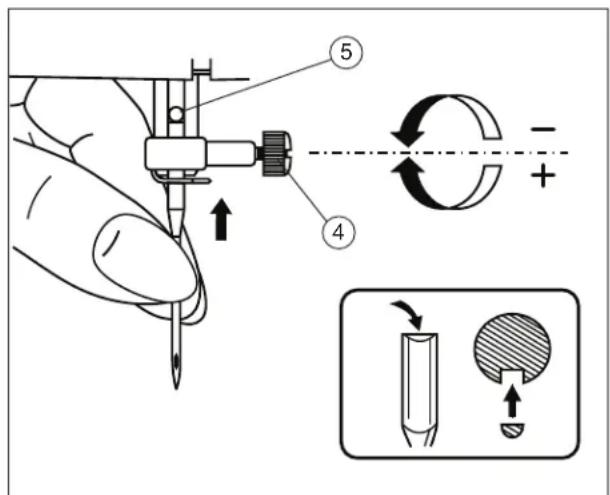

Einsetzen der Nadel 20

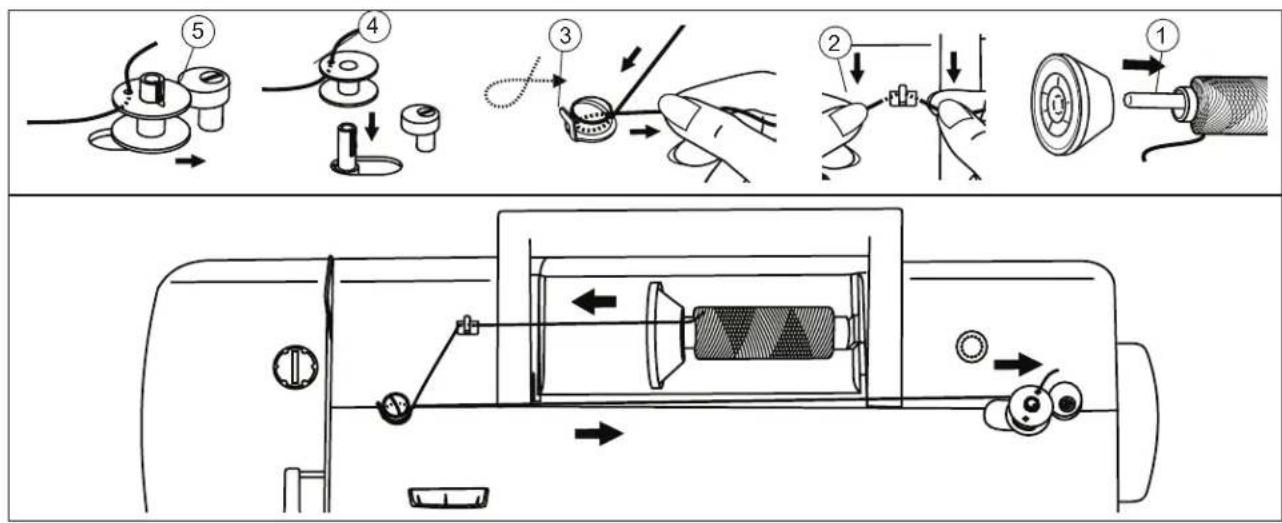

Aufspulen des Unterfadens 21

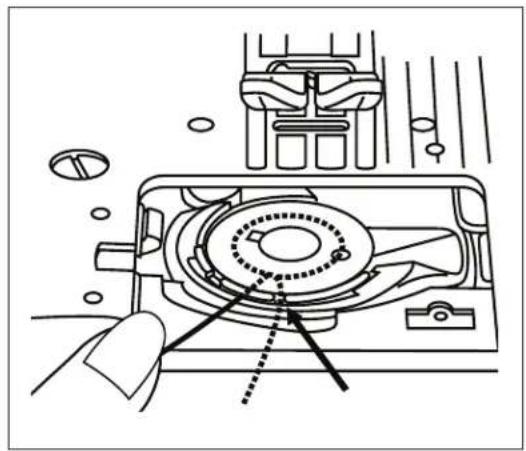

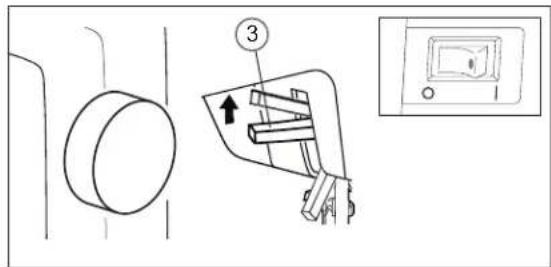

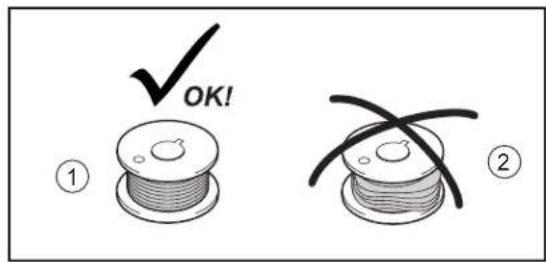

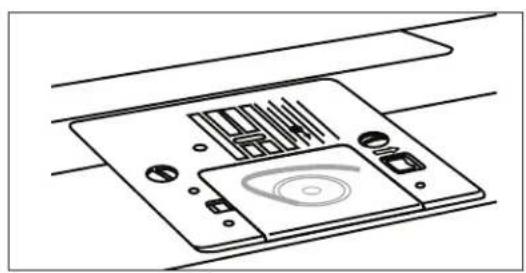

Spule einsetzen 22

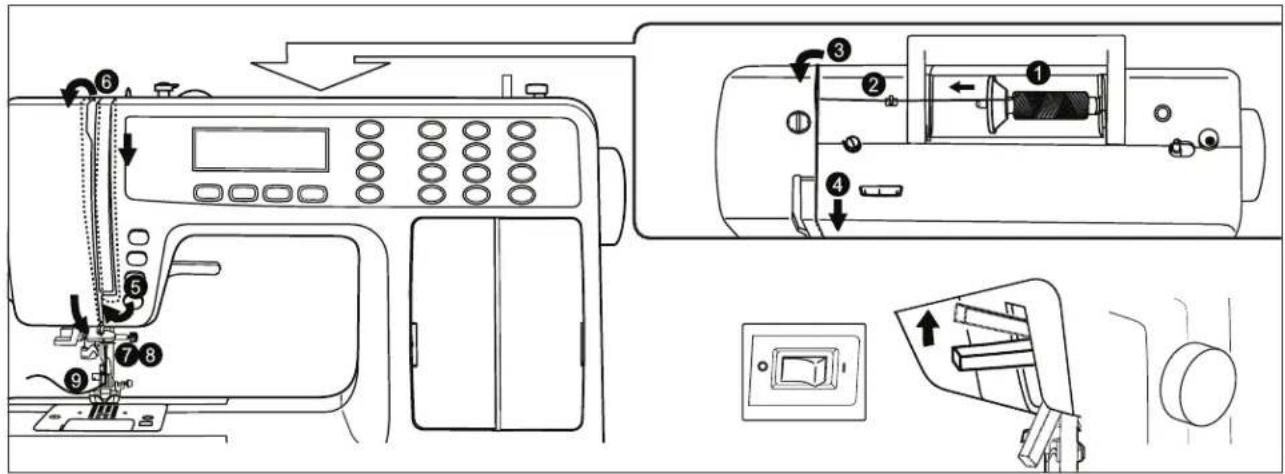

Einfädeln des Oberfadens 24

Nadeleinfädler 25

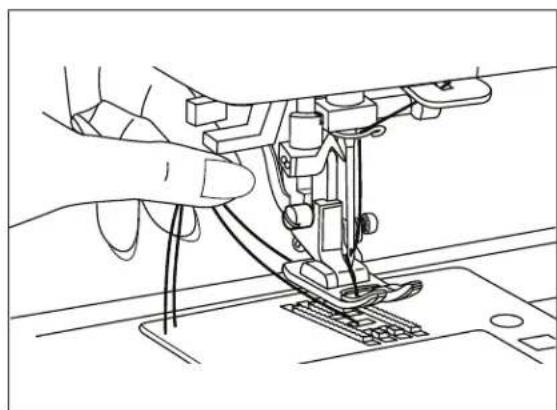

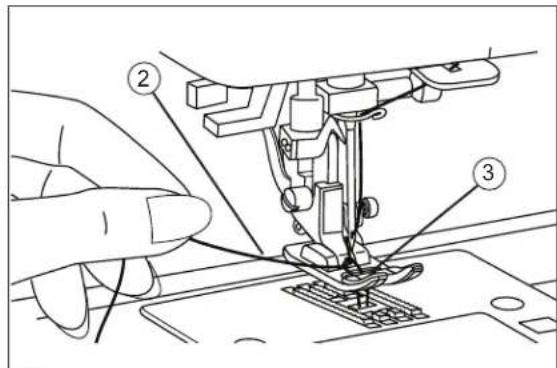

Unterfaden heraufholen....26

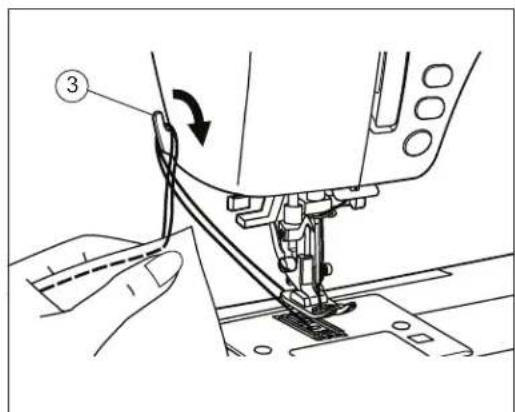

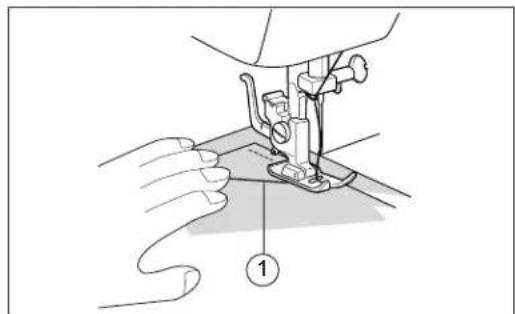

Nähen einer Probenaht 27

Inhaltsverzeichnis

Fadenspannung 29

Korrekte Oberfadenspannung 29
Lockern der Oberfadenspannung 29
Erhöhen der Oberfadenspannung 29

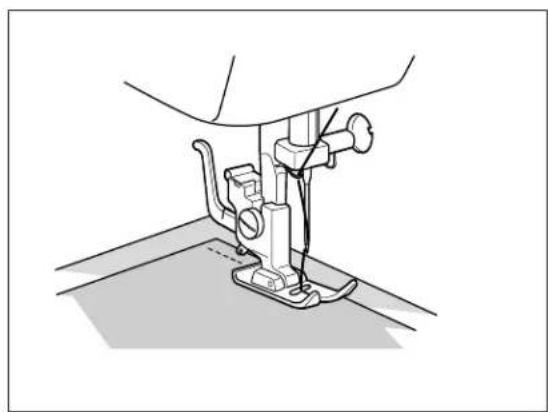

Nützliche Hinweise 30

Ecken nähen 30
Nähen an Kanten unter 3 mm Abstand 30
Kurven nähen 30
Nähen von dicken Stoffen 31
Nähen von dünnen Stoffen 32
Benutzen der Stichplatte 32
Kantenlineal 32

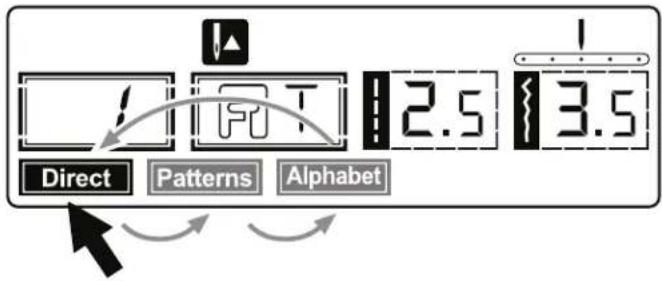

Stichmuster-Nummern (kleine Übersicht) 33

Stichmuster Übersichtstabelle 34

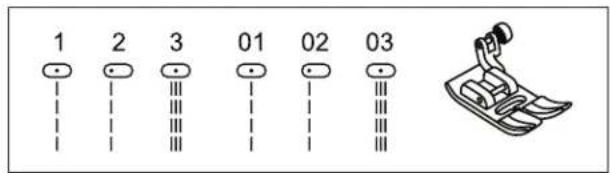

Geradstich 36

Stretch-Geradstich 36

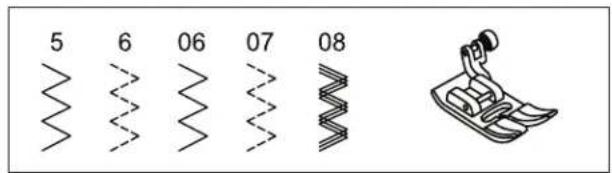

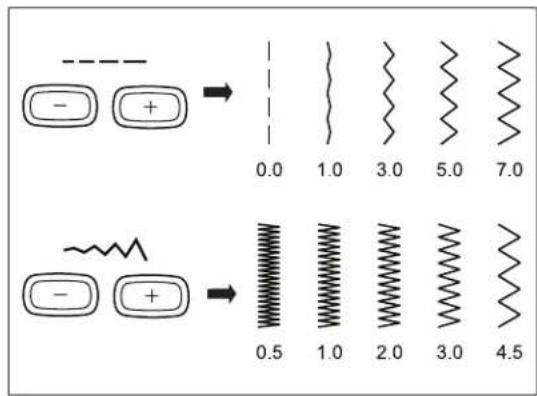

Zickzackstich 37

Versäubern 37
Applikationen 37
Patchwork 37
Nähen von Kurven 37

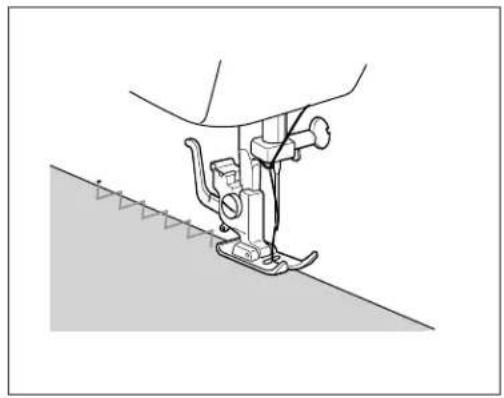

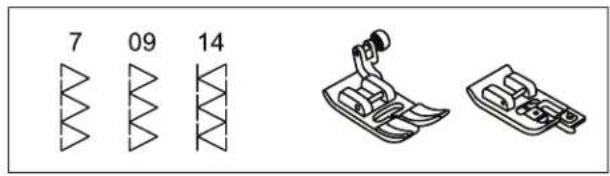

Geschlossener-/ Spezial-Overlockstich 38

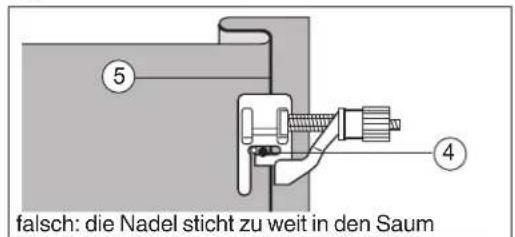

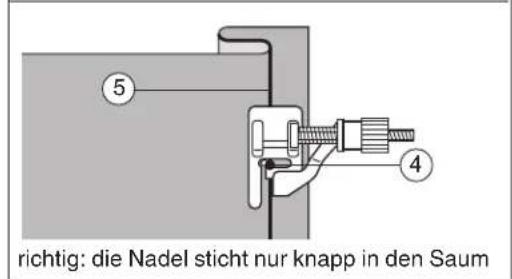

Blindstich/ Elastischer-Blindstich 39

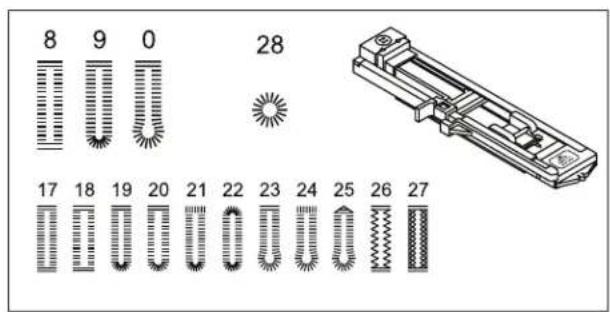

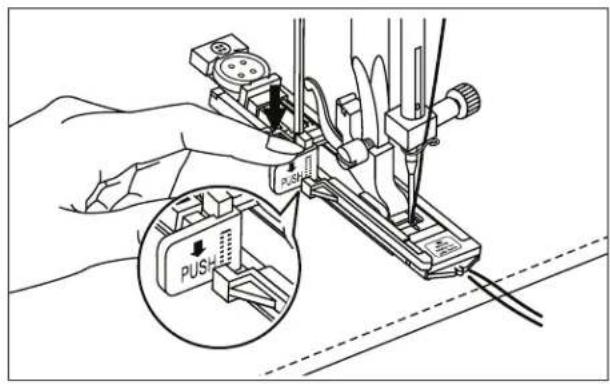

Knopflöcher 40

Knopfloch nähen 40
Knopfloch nähen bei Stretch-Stoffen 41

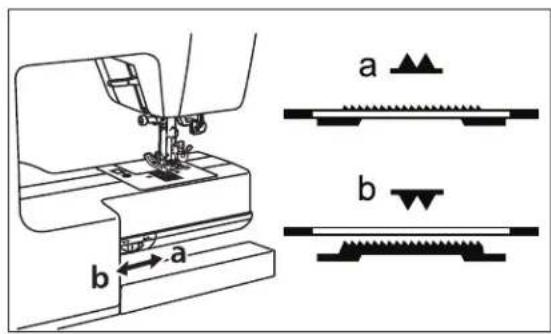

Knöpfe annähen 42

Einnähen eines Reißverschlusses 43

Abnäher 44

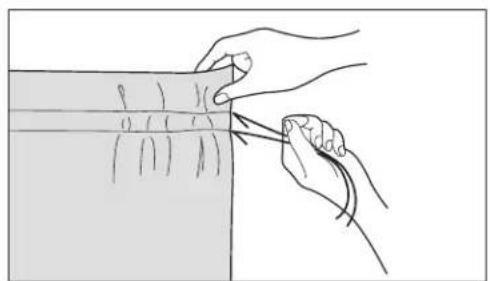

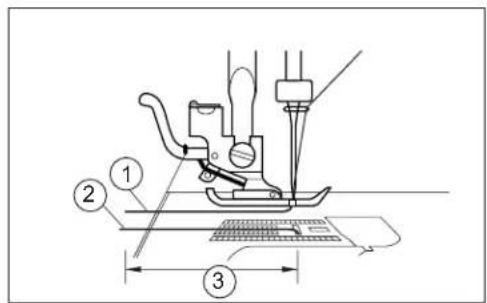

Kräuseln 45

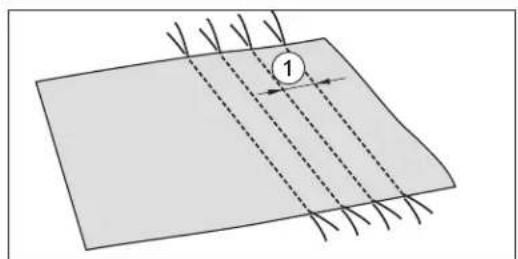

Kräuseln sichern 46

Verzierung von Kleidungsstücken 46

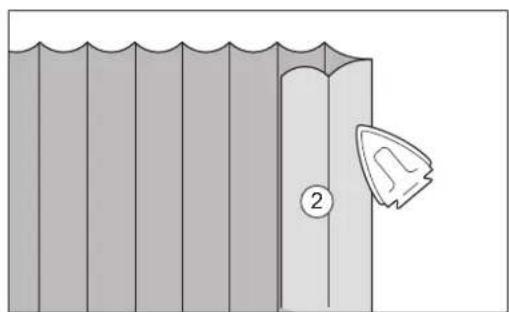

Biesen 47

Dekoration von Blusen, Hemden usw. 47

Applikationen 48

Ecken und Rundungen von Applikationen 48

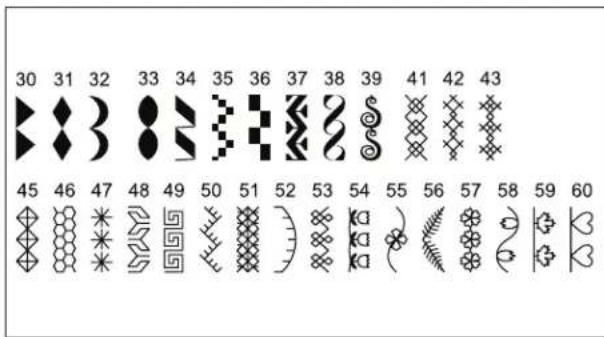

Zierstiche, Dekorstiche 49

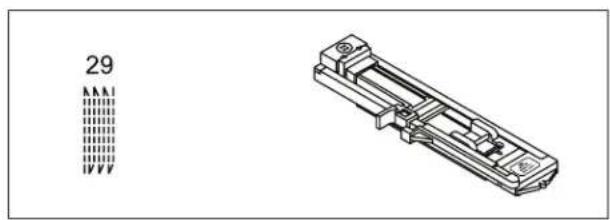

Stopfen 50

Wartung 51

Reinigen des Nähmaschinengehäuses 51

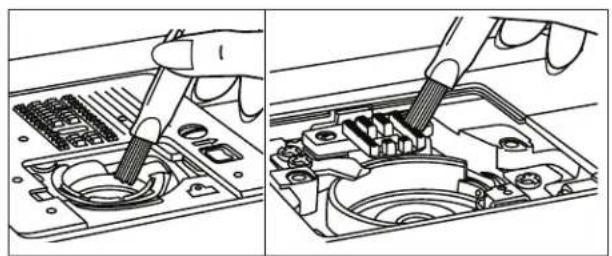

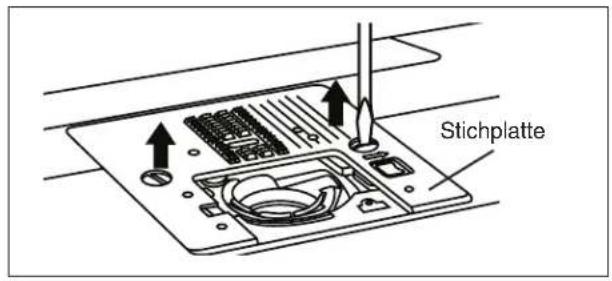

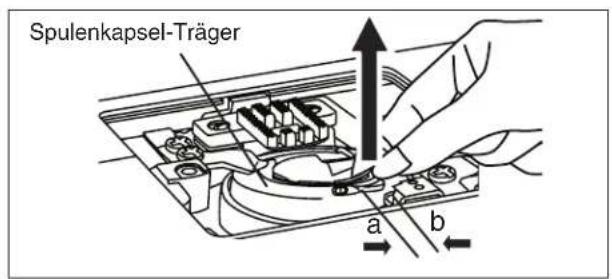

Reinigen des Greifers 51

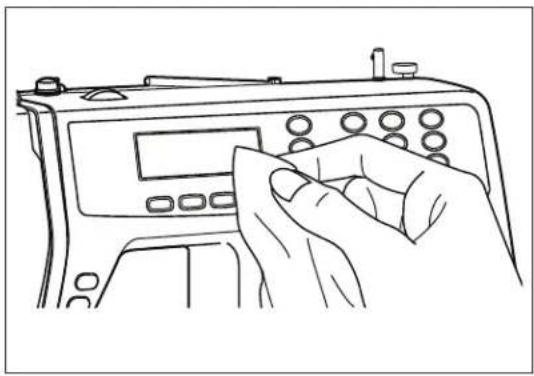

Reinigen des LCD-Displays 52

Auswechseln der Glühlampe 53

Fehlersuche 54

Probleme mit Fäden und Stichen 54
Warnfunktionen 55

Hinweise zum Umweltschutz 56

Kundendienst 57

Reparaturhinweis 57

Technische Daten 57

Ersatzteile 57
Transportschaden 57

Indexverzeichnis 58

Gewährleistung 60

Sicherheitshinweise

Bitte beachten Sie folgende Sicherheitshinweise:

1. Lassen Sie besondere Vorsicht beim Nähen wegen der auf- und abgehenden Nadel walten, beobachten Sie ständig die Nähstelle beim Nähen und berühren Sie während des Nähens keine Teile, die sich bewegen.
2. Halten Sie Kinder von der Nähmaschine fern.
3. Benutzen Sie nur Original-Zubehörteile.

4. Beim Verlassen der Maschine, bei Wartungsarbeiten oder beim Entfernen von Abdeckungen, Auswechseln der Nadel oder Spule muss die Nähmaschine durch Ziehen des Netzsteckers aus der Steckdose vom Netz getrennt werden. Legen Sie keine Gegenstände auf den Fußanlasser.

5. Benutzen Sie die Nähmaschine nicht, falls die Nähmaschine oder elektrische Bauteile beschädigt sind. Lassen Sie Ihr Gerät beim Technischen Kundendienst instand setzen.

6. Die max. Leistung der Lampe ist 5 W/ 12V T10.
7. Den Fußanlasser stets frei von Staub und Fäden halten.
8. Dieses Gerät ist nicht dafür bestimmt, durch Kinder oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt.

Wichtige Hinweise

Für eine lange Lebensdauer beachten Sie bitte:

1. Benutzen und lagern Sie die Nähmaschine nicht an Orten, an denen sie direktem Sonnenlicht, Nässe oder hoher Luftfeuchtigkeit ausgesetzt ist. Achten Sie darauf, dass die Maschine nicht neben Heizkörpern oder anderen Wärmequellen steht.
2. Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals Reinigungsmittel wie Benzin oder Verdünner.
3. Setzen Sie die Maschine keinen starken Erschütterungen aus.
4. Diese Nähmaschine ist bauartbedingt nicht für den gewerblichen Betrieb bestimmt.

Die CE-Kennzeichnung bestätigt, dass dieses Gerät die wesentlichen Schutzanforderungen der relevanten, europäischen Richtlinien einhält.

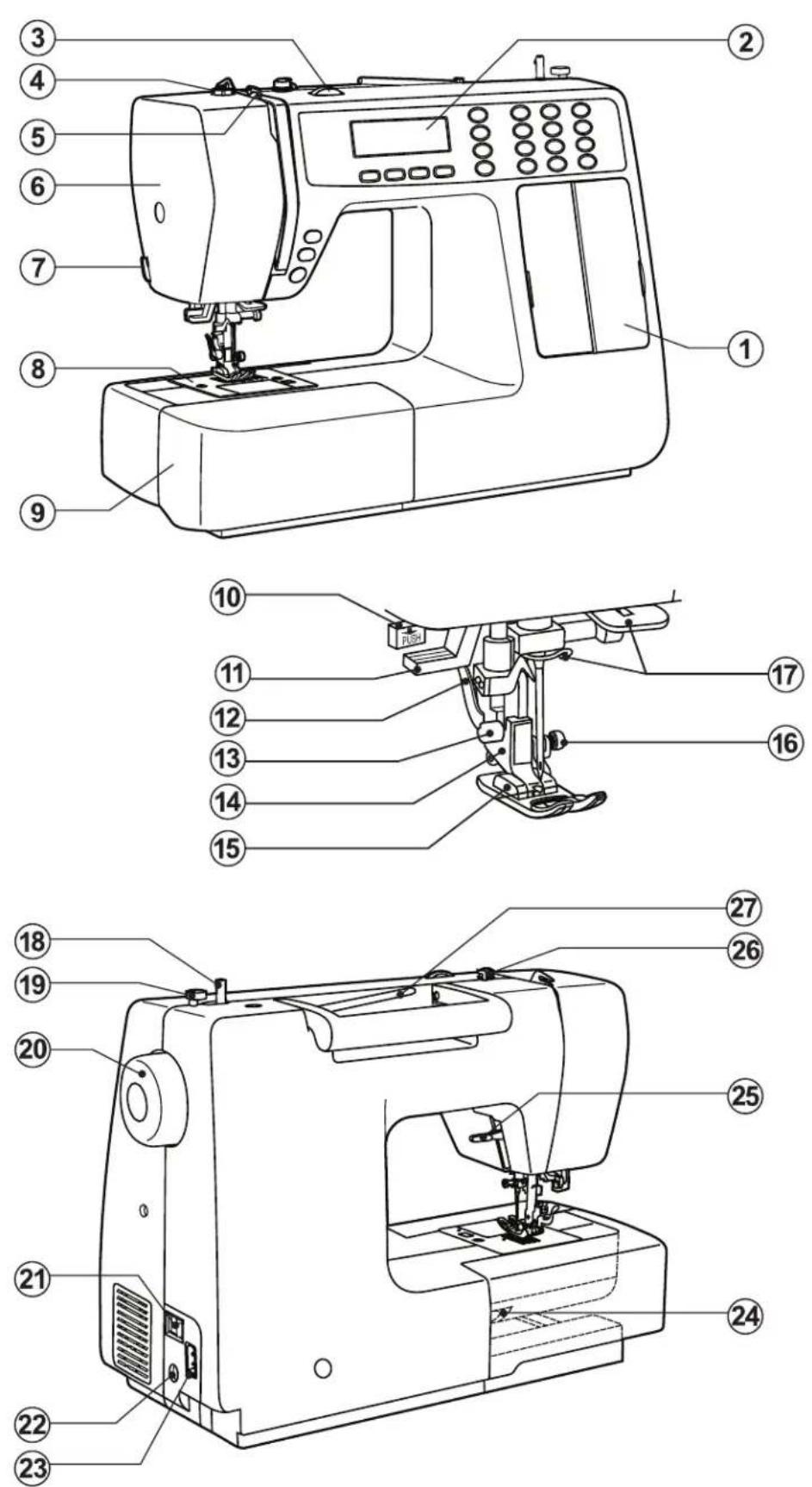

1 Stichmustertabelle
2 Display, Anzeigefenster
3 Oberfadenspannungs-Einstellrad
4 Nähfußandruck
5 Fadenhebel
6 Kopfdeckel
7 Fadenabschneider
8 Stichplatte
9 Anschiebetisch mit Zubehörfach
10 Knopflochhebel
11 Nadeleinfädler
12 Hebel zum Lösen des Nähfußes
13 Schraube Nähfußhalter
14 Nähfußhalter

15 Nähfuß
16 Arretierungsknopf Nähfuß
17 Fadenführung
18 Spulerwelle (Aufspulen)
19 Stopper
20 Handrad
21 Netzschalter
22 Buchse Fußanlasser
23 Buchse Netzanschlussleitung
24 Transporteur-Versenkung
25 Nähfußhebel
26 Fadenführung
27 Garnrollenstift

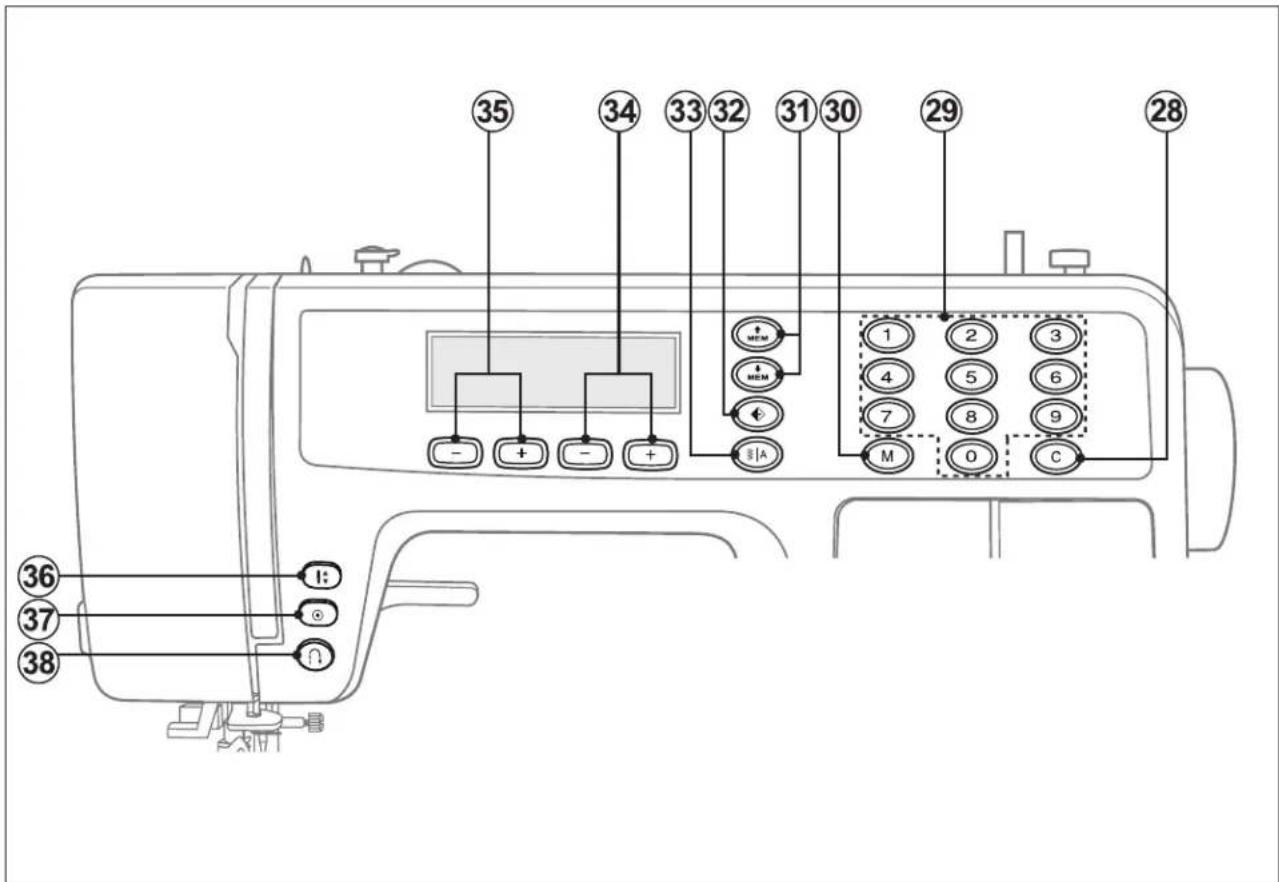

28 Taste Löschen

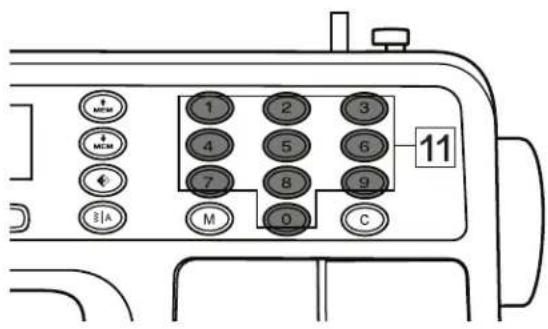

29 Ziffern-Tasten
30 Taste Memory
31 Taste „Blättern“
32 Taste Spiegeln
33 Taste Mode

34 Stichbreiten-Tasten
35 Stichlängen-Tasten
36 Taste „Nadel-Stopp-Position“
37 Taste „Auto sichern“
(„Auto-Lock”)
(„ Auto-Stop ”)
38 Taste „Rückwärts/Vernähen“

Lernen Sie Ihre Maschine kennen

① Netzschalter
② Fußanlasser-Stecker
③ Stecker der Netzanschlussleitung

④ Anschiebetisch
⑤ Zubehörfach mit Standard Zubehör

Netzschalter und Anschlüsse

Wichtig: der Netzschalter muss ausgeschaltet sein (Stellung „ 0 ”).

Den Fußanlasser-Stecker in die passende Buchse einstecken.

Den Stecker der Netzanschlussleitung in die dazugehörige Buchse stecken. Den Netzstecker direkt in eine frei zugängliche Steckdose stecken.

Keine Verlängerungskabel verwenden.

Vorsicht

Die Nähmaschine am Netzschalter ausschalten („ 0 “) und den Netzstecker aus der Steckdose ziehen, wenn

• die Nähmaschine nicht benutzt wird,
- Wartungsarbeiten durchgeführt werden,
- während der Benutzung ein Stromausfall auftritt
• bei Austausch der Glühlampe
- bei Gewitter

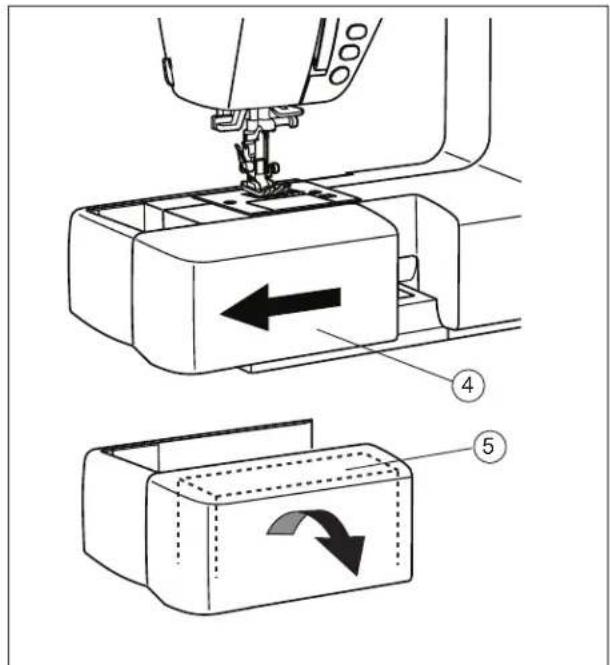

Anschiebetisch mit Zubehörfach

Der Anschiebetisch lässt sich seitlich herausnehmen.

Zubehörfach

Im Anschiebetisch befindet sich ein Zubehörfach mit dem mitgelieferten Standard Zubehör.

Um Schäden zu vermeiden, darf nur das mit der Maschine mitgelieferte Zubehör verwendet werden.

Passend für diese Nähmaschine befinden sich im Zubehörfach CB-Greiferspulen. Es dürfen nur diese verwendet werden.

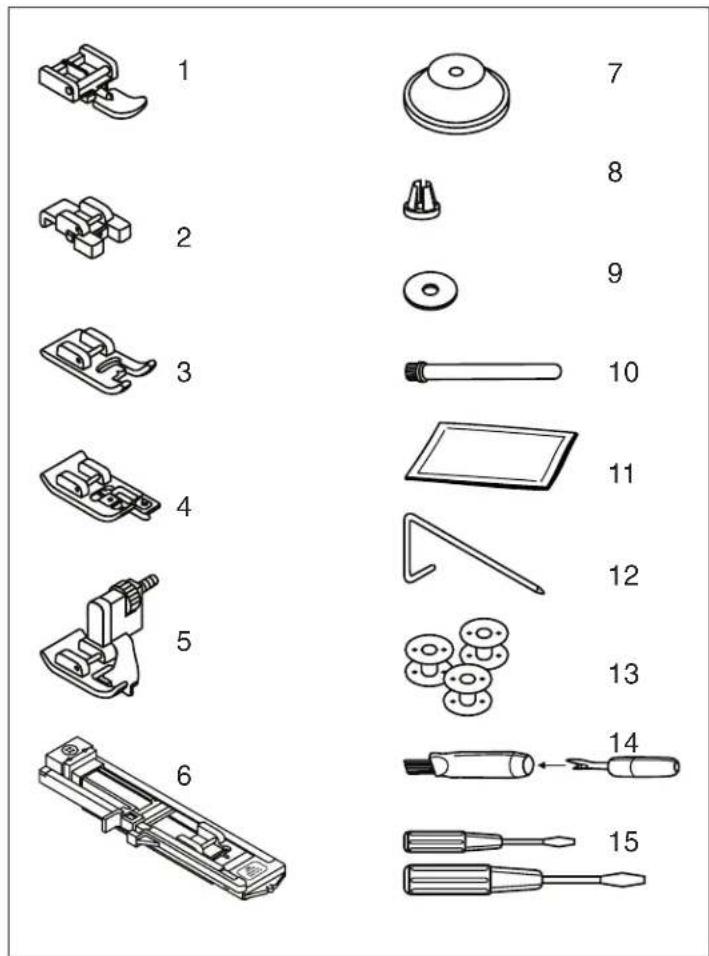

Standard-Zubehör

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Weitere Standard-Zubehörteile

1 Reißverschlussfuß („ I ”)
2 Knopflochfuß
3 Zierstichfuß („ A ”)
4 Überwendlingstichfuß („ E ”)
5 Blindstichfuß („ F ”)
6 Knopfannähfuß („ D “)
7 Garnrollenhalter (groß)
8 Garnrollenhalter (klein)
9 Spulenfilz
10 Garnrollenstift
11 Nadelsortiment
12 Kantenlineal
13 CB-Greiferspule
14 Reinigungspinsel mit integriertem Trennmesser
15 Schraubendreher

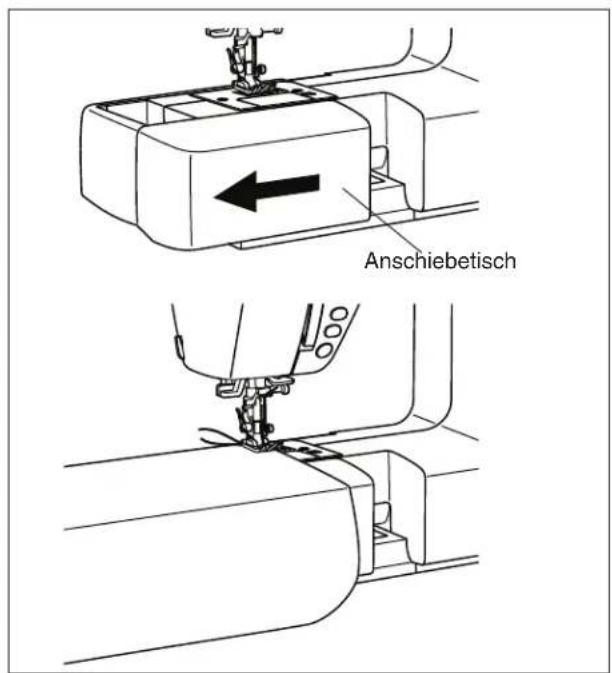

Freiarm nähen

Anschiebetisch

Nähen mit Freiarm

Das Freiarmnähen eignet sich besonders zum Nähen von röhrenförmigen Teilen wie Hosen-säumen oder Manschetten.

Dazu muss der Anschiebetisch abgenommen werden.

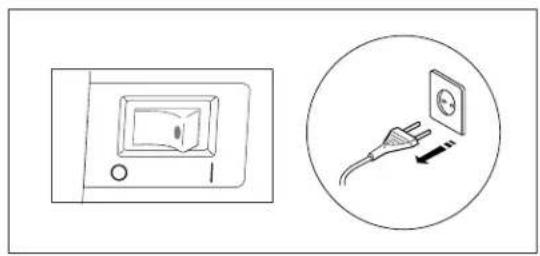

Achtung

• Als Stromquelle darf nur eine frei zugängliche Steckdose verwendet werden.
  • Die Maschine in den folgenden Situationen am Netzschalter ausschalten und den Stecker aus der Steckdose ziehen:
• wenn die Maschine unbeaufsichtigt stehen gelassen wird.
• wenn während der Benutzung ein Stromausfall auftritt
• bei Gewitter

- Nie den Stecker mit nassen Händen aus der Steckdose ziehen.

- Bevor der Netzstecker aus der Steckdose gezogen wird, erst die Maschine am Netzschalter ausschalten (Stellung „ 0 ”). Das Ziehen am Netzkabel kann zu Beschädigungen führen und sollte stets unterlassen werden.

- Das Netzkabel darf keinesfalls beschädigt, gewaltsam verbogen, gezogen oder verdreht werden. Darüber hinaus dürfen keine schweren Gegenstände auf das Kabel gestellt werden, oder das Kabel hohen Temperaturen ausgesetzt werden.

Bei Beschädigungen des Netzkabels oder -steckers, die Maschine vom Stromnetz trennen und sich umgehend an den Kundendienst wenden.

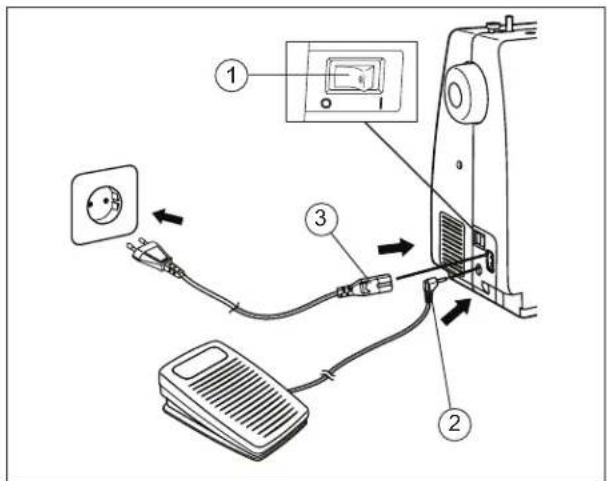

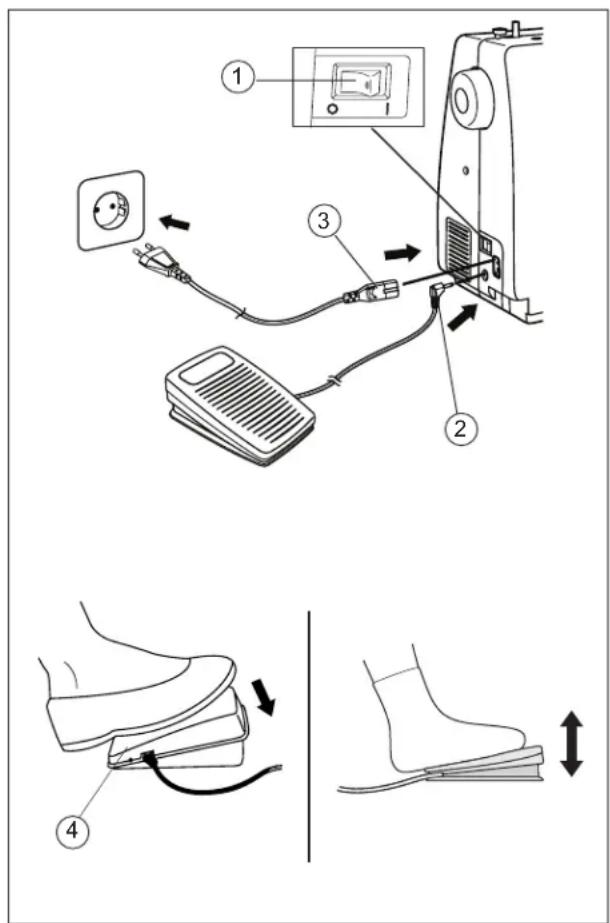

① Netzschalter
② Fußanlasser-Stecker
③ Stecker der Netzanschlussleitung
④ Fußanlasser

Anschließen der Nähmaschine und Nähen mit dem Fußanlasser

1. Wichtig: der Netzschalter muss ausgeschaltet sein (Stellung „ 0 ”).
   Den Fußanlasser-Stecker in die passende Buchse einstecken.
   Den Stecker der Netzanschlussleitung in die dazugehörige Buchse stecken. Den Netzstecker direkt in eine frei zugängliche Steckdose stecken. Keine Verlängerungskabel verwenden.

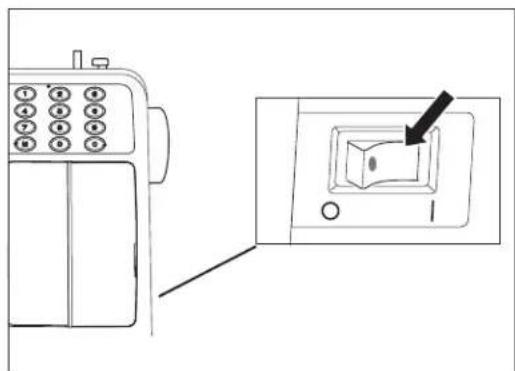

2. Die Nähmaschine am Netzschalter einschalten, d.h. den Schalter auf die Position „I“ stellen.
   Mit dem Netzschalter wird auch die Beleuchtung ein- und ausgeschaltet.

⚠️ Sollte die eingebaute Beleuchtung nicht leuchten, so muss diese umgehend erneuert werden. Gutes Licht ist eine Voraussetzung für sicheres Arbeiten mit der Nähmaschine.

1. Um mit dem Nähen zu beginnen, langsam auf den Fußanlasser drücken.

2. Je tiefer der Fußanlasser gedrückt wird, desto schneller näht die Maschine.

3. Den Fußanlasser loslassen, um mit dem Nähen aufzuhören.

4. Um die Maschine wieder auszuschalten, den Netzschalter auf „0“ stellen.

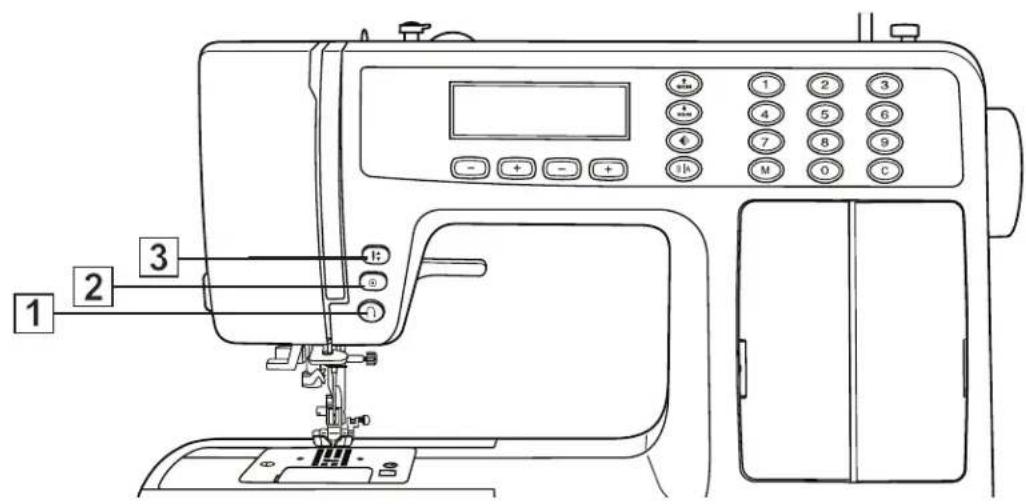

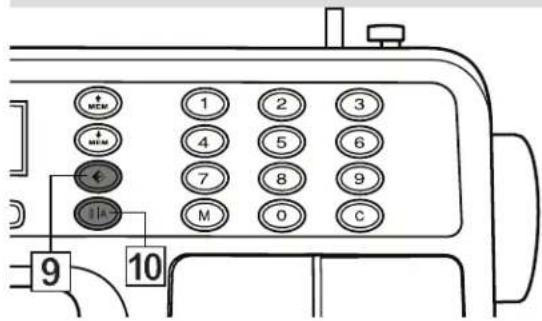

Bedienelemente

1 Taste „Rückwärts/Vernähen“

Wenn einer der Stiche 01 - 16 oder 30 - 60 ausgewählt ist, näht die Maschine rückwärts, solange die Taste „Rückwärts/Vernähen“ 📄 gedrückt wird. Das Symbol erscheint im Display.

Sind andere Stiche gewählt, näht die Maschine sofort einige Sicherungsstiche. Danach stoppt sie automatisch. Zum Weiternähen muss der Fußanlasser zuerst losgelassen werden.

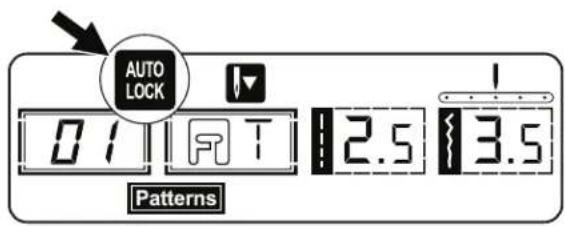

AUTO LOCK 0 1 T 2.5 3.5 Patterns

2 Taste „Auto sichern“ („Auto-Lock“)

Wenn einer der Stiche 01 - 05 ausgewählt ist und die Taste „Auto sichern“ betätigt wird, näht die Maschine sofort einige Sicherungsstiche. Das Symbol erscheint im Display. Danach stoppt sie automatisch.

AUTO STOP 06 T 2.0 5.0 Patterns

(„ Auto-Stop ") Bei den Stichen 06 - 16 und 30 - 60 näht die Maschine einmal diesen Stich und stoppt danach automatisch.

Das Symbol AUTO STOP erscheint im Display. Zum Abwählen des Symboles AUTO STOP die Taste „Auto sichern“ eneut drücken, oder ein anderes Stichmuster wählen.

Bedienelemente

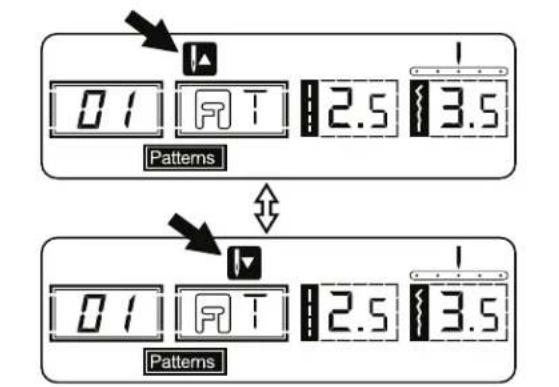

3 Taste „Nadel-Stopp-Position“

Durch diese Taste wird festgelegt in welcher Position sich die Nadel befinden soll, wenn die Maschine stoppt.

Wenn das Symbol 🚠 angezeigt wird, beendet die Maschine das Nähen mit der Nadel in der oberen Position.

Wenn das Symbol ▼ angezeigt wird, beendet die Maschine das Nähen mit der Nadel in der unteren Position, d.h. die Nadel bleibt im Stoff stecken. Durch Anheben des Nähfußes lässt sich dann der Stoff neu ausrichten (z.B. beim Nähen von Ecken) um fortlaufend zu Nähen.

4 Taste Memory M

Die Taste „Speicher“ drücken um in den Speicher-Modus hineinzukommen und ihn zu verlassen.

Es können bis zu 30 aufeinanderfolgende Stiche (Buchstaben und Dekorstiche) gespeichert werden. Wenn der Speicher-Modus aktiv ist, leuchtet MEM

Bitte beachten:

Stiche aus Direct-Modus und Knopflöcher können nicht gespeichert werden.

Die Speicherfunktion („MEM“) der Maschine dient dazu, eine Folge von Stichen zu speichern. Eine Anwendung dafür ist das mehrmalige Nähen von Buchstabenkombination (z.B. Namen).

Die gespeicherten Kombinationen bleiben auch nach dem Ausschalten der Maschine erhalten.

Neben den Stich-Nummern werden auch die manuell geänderten Einstellungen (Stichlänge/ Stichbreite/ Spiegelfunktion/ Auto-Lock) gespeichert.

5 Taste Löschen

(nur im Speicher-Modus)

Die Taste „Löschen“ drücken, um den angezeigten Stich aus dem Speicher zu löschen.

Die Taste „Löschen“ © gedrückt halten, um dem ganzen Speicher zu löschen (also eine Kombination aus Buchstaben und Dekorstichen).

6 Taste „Blättern“

(nur im Speicher-Modus)

Die Taste ⬆ bzw. ⬆ drücken, um in der abgespeicherten Stichreihenfolge zu blättern:

Taste ⏻: vorwärts blättern

Taste ⏻: rückwärts blättern

01 T 2.5 3.5 Patterns Stichlänge

06 Patterns 2.0 5.0 Stichbreite

7 Taste Stichlänge

Wenn ein Stich gewählt wird, erscheint im Display ein Standardwert für die Stichlänge.

Die Stichlänge kann verändert werden, indem die Minus- oder Plus-Taste betätigt wird.

Die Stichlänge kann im Bereich 0.0 - 4.5 eingestellt werden. Einige Stiche sind nicht im ganzen Bereich wählbar.

Die Auswahl der Stichlänge sollte nur bei Stillstand der Nähmaschine erfolgen und wenn die Nadel in höchster Position ist.

8 Taste Stichbreite

Wenn ein Stich gewählt wird, erscheint im Display ein Standardwert für die Stichbreite.

Die Stichbreite kann verändert werden, indem die Minus- oder Plus-Taste betätigt wird.

Die Stichlänge kann im Bereich 0.0 - 7.0 eingestellt werden. Einige Stiche sind nicht im ganzen Bereich wählbar.

Die Auswahl der Stichlängesollte nur bei Stillstand der Nähmaschine erfolgen und wenn die Nadel in höchster Position ist (Nadelhochstellung).

Bei den Stichen 01 - 05 wird die Nadeleinstichposition verändert.

Bedienelemente

1 2 3 4 5 6 7 8 9 M 0 C 1A 9 10

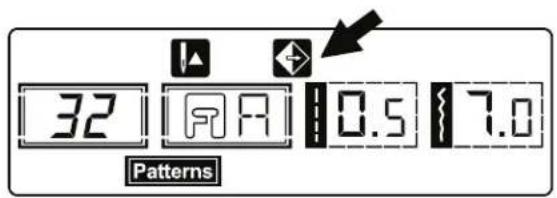

9 Taste Spiegeln

Die Stiche 01 - 16 und 30 - 60 können gespiegelt werden.

Das Symbol ⇄ erscheint dann im Display.

Zum Abwählen der Spiegelfunktion die Taste erneut drücken oder ein anderen Stich wählen.

32 0.5 7.0 Patterns

(Stichmuster-Auswahl)

Wenn die Maschine eingeschaltet wird, erscheint der Standard-Modus Direct. Durch die einstelligen Zifferntasten 0 - 9 kann ein Stich direkt gewählt werden.

Um den Stichmuster-Modus zu wechseln die Taste „MODE“ ⒶIA betätigen.

Direct direkter Modus: Durch die Zifferntasten 0 - 9 kann der Stich direkt gewählt werden.

Patterns gebräuchliche Stiche und Zierstiche (zweistellige Eingabe erforderlich)

Alphabet Buchstaben und Ziffern werden gewählt.

1 2 3 4 5 6 7 8 9 M O C 11

11 Taste Ziffern

Durch betätigen der Ziffern-Tasten können die Nummern der Stiche ausgewählt werden.

Direct - Modus einstellig, z.B. „5“

Patterns und Alpmarks zweistellig, z.B. „ 18“

Zuerst wird die linke Ziffer, dann die rechte Ziffer eingegeben.

Bedienelemente

Beispiele für die Anzeige im LCD-Bildschirm

Taste „MODE“ 📊lucken, um den Stichmuster-Modus zu wechseln.

Direct Nadelstellung am Nähende (oben) Spiegel- funktion Knopflochhebel in unterer Stellung Auto-Lock Funktion Spulerwelle ist in rechter Position * Rückwärtsnähen AUTO LOCK 2.5 3.5 Stich-Nummer Symbol für die Nadelstellung Stichbreite „Direct" Modus Direct Stichlänge

Patterns

Auto-Stop-Funktion Nadelstellung am Nähende (hier: unten) Rückwärtsnähen AUTO STOP Spiegelfunktion Stichbreite Aktuelle Nr. des Speichers Gesamte Anzahl an gespei- cherten Stichen (max. 30) „Patterns" Modus Patterns MEM Speicher-Modus: MEM leuchtet Vorgabe: Nähfuß

Alphabet

Nadelstellung am Nähende (oben) Auto-Stop-Funktion AUTO STOP Stich-Nummer 11 3.0 3.5 Stichlänge Stichbreite Aktuelle Nr. des Speichers Gesamte Anzahl an gespei- cherten Stichen (max. 30) Vorgabe: Nähfuß Alphabet MEM „Alphabet" Modus Speicher-Modus: MEM leuchtet

* es kann nicht genäht werden

Bedienelemente

5-4-3 1

③ Nähfuß angehoben, rastet ein

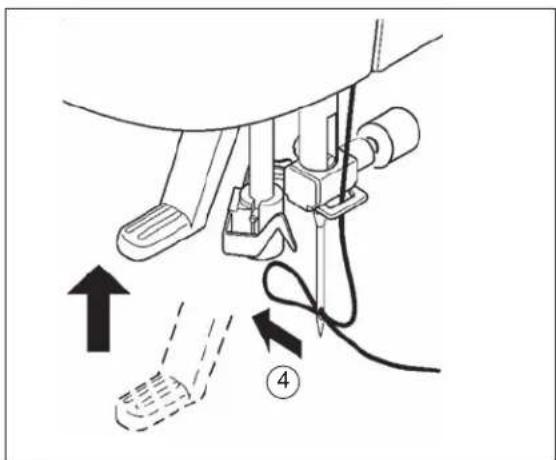

④ Nähfußhebel in höchster Stellung, muss gehalten werden

Oberfadenspannungs-Einstellrad

Grundstellung der Fadenspannung: 4

Für eine stärkere Oberfadenspannung auf eine höhere Ziffer (5..9) stellen, für eine geringere Fadenspannung auf Ziffer (3... 1) stellen.

Handrad

Das Handrad immer gegen den Uhrzeigersinn drehen, d.h. das Handrad immer zu sich drehen.

Das Handrad benutzen, beim Anlaufen der Maschine und zur Prüfung, ob eine neue Nadel oder der Nähfuß richtig eingesetzt wurde.

Zum Einfädeln des Oberfadens und zum Einstellen der Stichmuster muss die Nadel in höchster Position sein (Nadelhochstellung).

Nähfußhebel

Zum Anheben und Absenken des Nähfußes.

Nähfuß auswechseln

Vorsicht

• Die Maschine am Netzschalter ausschalten, bevor der Nähfuß ausgewechselt wird.
- Immer den richtigen Nähfuß für das jeweilige Stichmuster verwenden! Wird ein falscher Nähfuß benutzt, kann die Nadel auf den Nähfuß treffen und sich dadurch verbiegen oder abbrechen.
- Nur Nähfüße benutzen, die speziell für diese Maschine gefertigt sind. Die Nähfüße sind eindeutig durch Buchstaben gekennzeichnet. Die Verwendung anderer Nähfüße kann Unfälle, Verletzungen und Sachschäden zur Folge haben.

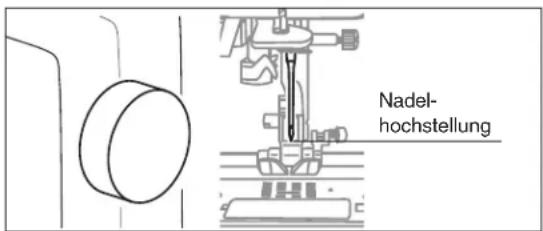

Nadel- hochstellung

① Nähfußhebel
② Nähfußhebel: in höchster Stellung

③ Nähfußhalter
④ Hebel am Nähfußhalter

⑤ Nähfußstift
⑥ Aussparung

Auswechseln des Nähfußes

1. Die Maschine am Netzschalter ausschalten.
2. Am Handrad drehen, bis die Nadel in höchster Position ist (Nadelhochstellung).
3. Den Nähfußhebel nach oben stellen. Für verschiedene Nähfüße muss der Nähfußhalter zusätzlich angehoben werden.

Der Nähfußhebel rastet in der höchsten Stellung nicht ein, er muss deshalb in dieser Stellung gehalten werden.

1. Um den Nähfuß vom Nähfußhalter zu lösen, den kleinen Hebel auf der Rückseite des Nähfußhalters drücken.
2. Den anderen Nähfuß so unter dem Nähfußhalter platzieren, dass der Nähfußstift auf die Aussparung im Nähfußhalter ausgerichtet ist.
3. Den Nähfußhebel nach unten stellen, damit der Nähfußstift in die Aussparung im Nähfußhalter einrasten kann.

Sollte der Nähfußstift nicht in der Aussparung einrasten, den kleinen Hebel am Nähfußhalter drücken.

1. Durch Anheben des Nähfußes prüfen, ob er richtig eingerastet ist.

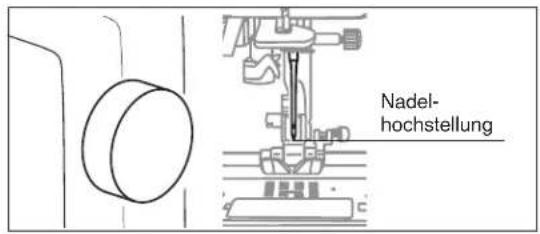

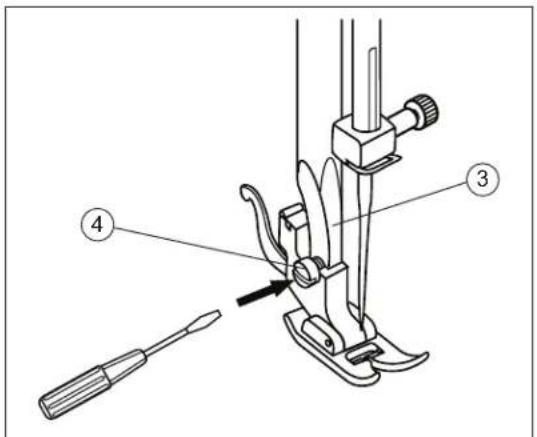

Nähfußhalter auswechseln

Nadel- hochstellung

① Nähfußhebel
② Nähfußhebel: in höchster Stellung

③ Nähfußhalter
④ Schraube

Abnehmen des Nähfußhalters

1. Die Maschine am Netzschalter ausschalten.
2. Am Handrad drehen, bis die Nadel in höchster Position ist (Nadelhochstellung).

3. Den Nähfußhebel nach oben stellen.

4. Die Schraube des Nähfußhalters lösen. Den Nähfußhebel mit der Hand ganz nach oben drücken, so dass der Nähfußhalter nach unten entnommen werden kann.

Hinweis

Bevor der Nähfußhalter wieder montiert wird, zuerst einen Nähfuß am Nähfußhalter anbringen.

1. Für die Montage des neuen Nähfußhalters den Nähfußhebel von Hand ganz nach oben drücken, den Nähfußhalter von unten einführen und den Nähfußhebel absenken. Nun die Befestigungsschraube gut fest ziehen und durch Drehen des Handrades überprüfen, ob alle Funktionen fehlerfrei ausgeführt werden können.

Stoff-, Nadel- und Garntabelle

Nur Nadeln des Aufnahmesystems 130/705 H verwenden. Für das Verarbeiten von elastischen Stoffen und Wirkware wird die Verwendung einer Stretch-Nadel 130/705 H-S empfohlen, für das Verarbeiten von schweren Stoffen die Jeans-Nadel 130/705 H-J.

Nadel und Garn sind dem Stoff, der verarbeitet werden soll, entsprechend auszuwählen. Für Ober- und Unterfaden die gleiche Stärke und das gleiche Garnmaterial verwenden. Einwandfreie, spitze und gerade Nadeln sind in Verbindung mit gut abgestimmtem Nähgarn Grundlage für gutes Nähen. Die nachstehende Tabelle soll dabei eine Hilfe sein:

Stoffarten, Näharten	Nadel	Garn
		Stärke	Art
Starkes Leinen, Arbeitskleidung, Jeans	80 - 100	40 - 5080/3	BaumwollgarnSynthetikgarn
Cord, Tweed	80 - 100	100/380/3	NähseideSynthetikgarn
Anzugstoffe, MantelstoffeBaumwoll- und Zellwollstoffe	80 - 9080 - 90	100/350 - 60	NähseideBaumwollgarn
Flanell, Gabardine kaschierte Stoffe	80 - 90	100/3100/3	SynthetikgarnNähseide
Taft, Satin, KreppDekostoffe, Gardinen aus Baumwolle Gardinen aus Synthetik	808070 - 80	100/360 - 70120/3	NähseideBaumwollgarn merzerisiertSynthetikgarn
Frottierware, Wollstoffe	80 - 90	50 - 60	Baumwollgarnmerzerisiert
Inlett, Leinen, Bettwäsche	70 - 80	60	Baumwollgarnmerzerisiert
Blusenstoffe, Popeline	70 - 9075, 90	60 - 70120/3	BaumwollgarnmerzerisiertSynthetikgarn
Synthetischer JerseyLastex, Helanca	75, 90	100/3120/3	NähseideSynthetikgarn
Wolljersey	75, 90	100/3	Nähseide
Für Stick- und Stopfarbeiten	75, 80	50120/3	Maschinenstick- undStopfgarnSynthetikgarn
Für Zierstepparbeiten	100 - 110	50/3 - 30/3	Synthetikgarn

Vorsicht

• Bevor die Nadel ausgewechselt wird, die Maschine unbedingt am Netzschalter ausschalten („ 0 “). Wird bei eingeschalteter Maschine versehentlich der Fußanlasser gedrückt, läuft die Maschine an und es kann zu schweren Verletzungen kommen.
• Nur Nadeln des Systems 130/705 H benutzen.
• Zum Nähen keine verbogenen Nadeln verwenden (Verletzungsgefahr).

Auch die Nadelspitze auf Beschädigungen kontrollieren 1 2

① Paralleler Abstand
② die Nadel auf eine plane Oberfläche legen (Stichplatte, Glas, etc.)

③ Flache Seite der Nadel

④ Schraube
⑤ Nadelanschlag

Hinweis Doppelnadel

Nur Geradstich 01 mit geringer Stichbreite (2.0 - 5.0) verwenden.

Überprüfen der Nadel

Um die Nadel zu überprüfen, diese mit der flachen Seite auf eine plane Oberfläche legen. Die Nadel von oben und an allen Seiten überprüfen. Verbogene Nadeln dürfen keinesfalls verwendet werden!

Einsetzen der Nadel

1. Am Handrad drehen, bis die Nadel in höchster Position ist (Nadelhochstellung).
2. Die Maschine am Netzschalter ausschalten.
3. Den Nähfußhebel senken.
4. Die Schraube lockern und die Nadel nach unten heraus ziehen.
5. Die Nadel mit der flachen Seite nach hinten, bis zum Anschlag hoch schieben. Die Schraube wieder fest ziehen und durch Drehen des Handrades überprüfen, ob die Nadel richtig eingesetzt wurde.

Hinweis

Die Schraube nicht mit zu großer Kraft anziehen, sie könnte dadurch Schaden nehmen und sich wiederum nur mit Gewalt lösen lassen.

Vorsicht

Wurde die Nadel nicht richtig eingesetzt oder die Schraube nicht fest genug angezogen, kann die Nadel abbrechen oder die Maschine beschädigt werden. Es besteht Verletzungsgefahr.

Aufspulen des Unterfadens

Es dürfen nur die vom Hersteller für diese Maschine empfohlenen CB-Greiferspulen eingesetzt werden. Der Einsatz anderer Spulen kann zu Schäden an der Maschine führen.

1. Auf den Garnrollenstift die Garnrolle ① aufstecken und mit dem Garnrollenhalter sichern.
2. Den Faden an Fadenführung ② einsetzen und um die Aufspul-Spannungsscheibe ③ führen.
3. Das Fadenende von innen durch die Öffnung der CB-Greiferspule ④ einfädeln. Die CB-Greiferspule auf die Spulerwelle setzen und nach rechts gegen den Stopper ⑤ drücken.
4. Die CB-Greiferspule von Hand im Uhrzeigersinn drehen, bis die Schafffeder ⑥ in den Schlitz der CB-Greiferspule einrastet.
5. Die Nähmaschine an das Stromnetz anschließen und den Netzschalter einschalten.
6. Das Fadenende festhalten und den Fußanlasser leicht drücken, um den Faden einige Male um die Spule zu wickeln. Den Vorgang unterbrechen und den überstehenden Faden abschneiden.
7. Darauf achten, dass der Faden leicht gespannt ist. Liegt er zu locker auf der Maschine, kann er sich leicht um die Spulerwelle wickeln. Den Fußanlasser drücken, bis die Spule voll ist und die Spulvorrichtung automatisch stoppt.
8. Zum Schluss die Spulvorrichtung nach links drücken und die Spule entnehmen.

Spule einsetzen

OK! ① ②

① Gleichmäßig aufgespult
② Ungleichmäßig aufgespult

Fehler beim Aufwickeln des Fadens auf die Spule, wie auch beim Einsetzen in die Spulenkapsel, wirken sich auf die Fadenspannung aus.

Eine zu lockere, wie auch zu feste Fadenspannung, hat Fehlstiche zur Folge!

1. Am Handrad drehen, bis die Nadel in höchster Position ist (Nadelhochstellung).

2. Den Nähfußhebel anheben.

3. Die Maschine am Netzschalter ausschalten.

4. Die Spulenabdeckung öffnen, indem die Taste nach rechts geschoben wird.

5. Die Spule so in das Spulenfach setzen, dass die Fadenrichtung mit der in der Abbildung übereinstimmt.

Wichtig

Darauf achten, dass die Spule so eingesetzt ist, dass der Faden sich in die richtige Richtung abwickelt. Wenn der Faden in die falsche Richtung abgewickelt wird, kann die Fadenspannung zu locker sein oder es können Fehlstiche auftreten.

Spule einsetzen

zweiter Schlitz erster Schlitz

Oberfaden herausgeführt

1. Mit dem rechten Zeigefinger die Spule festhalten und den Faden nach vorne durch den ersten Schlitz ziehen. Dann den Faden außen zum zweiten Schlitz führen, einhängen und nach hinten ziehen.

2. Die Länge des Fadens sollte ca. 5 cm betragen.

3. Den Faden auf die Spule legen und darauf achten, dass er nicht eingeklemmt wird. Die Spulenabdeckung einsetzen und schließen.

4. Sofern der Oberfaden bereits eingezogen ist, kann durch Drehen des Handrades der Unterfaden herausgeführt werden. Während das Handrad gedreht wird muss der Oberfaden festgehalten werden.

Näheres zum Herausführen des Unterfaden, siehe Kapitel „Einfädeln des Oberfadens“.

Einfädeln des Oberfadens

Wichtig: Netzschalter ausschalten! Der Oberfaden muss nach der Reihenfolge der Pfeile eingefädelt werden. Stets darauf achten, dass der Faden richtig eingefädelt wird!

1. Den Nähfuß mit dem Nähfußhebel anheben. Achtung: Bei nicht angehobenem Nähfuß lässt sich der Oberfaden nicht richtig einfädeln und die Oberfadenspannung kann beschädigt werden.
2. Am Handrad entgegen dem Uhrzeigersinn drehen, bis die Nadel oben ist (Nadelhochstellung).
3. Auf den Garnrollenstift die Garnrolle aufstecken und mit dem Garnrollenhalter sichern
4. Den Faden auf Spannung halten, indem er mit der rechten Hand festgehalten wird und den Faden entsprechend den Pfeilen durch die Fadenführungen führen (siehe 1 bis 9).

Hinweis

Durch eine falsche Fadenführung kann der Faden reißen, Stiche können ausgelassen werden oder die Naht wird unsauber.

③ Oberfaden richtig eingehakt

④ Bewegungsrichtung des Fadens

Vorsicht, Verletzungsgefahr!

Während des Einfädelns die Maschine ausschalten!

Hinweis

Die Nadel muss sich in der höchsten Stellung befinden.

1. Mit dem linken Zeigefinger den Nadeleinfädel-Hebel ① ganz nach unten drücken. Während der Nadeleinfädel-Hebel abgesenkt wird, muss der Oberfaden nach links um den Haken ② gezogen werden. Anschließend den Oberfaden nach rechts führen.
2. Wenn der Nadeleinfädel-Hebel sich in der unteren Position befindet, hat sich der Einfädelhaken von hinten durch das Nadelöhr gedreht.

Der Oberfaden muss nun von unten in den Einfädelhaken eingehängt werden ③.

1. Wenn der linke Zeigefinger mit dem Nadeleinfädel-Hebel langsam nach oben geführt und gleichzeitig der Faden von Hand nachgelassen wird, so wird der Oberfaden automatisch durch das Nadelöhr gezogen ④.

Der Oberfaden kann durch die entstandene Schlaufe vollständig durch das Nadelöhr gezogen werden.

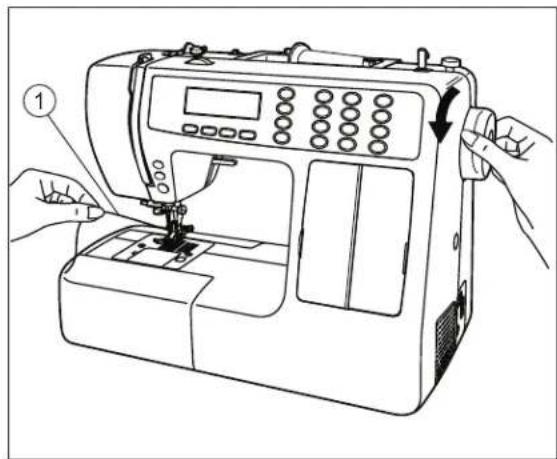

Unterfaden heraufholen

Vorsicht, Verletzungsgefahr!

Während des Einfädelns des Ober- und Unterfadens die Maschine ausschalten!

1. Den Oberfaden mit der linken Hand festhalten.
2. Am Handrad entgegen dem Uhrzeigersinn eine ganze Umdrehung drehen.

② Oberfaden
③ Unterfaden

1. Durch Ziehen am Oberfaden wird eine Schlinge (Unterfaden) heraufgezogen.

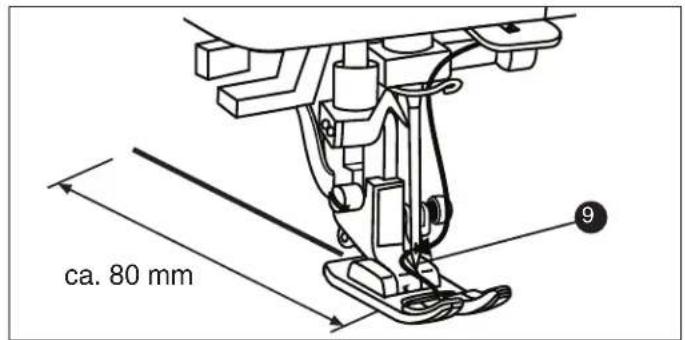

1. Beide Fäden müssen unter den Nähfuß geführt werden und ca. 80 mm nach hinten gezogen werden.

Damit sind die Vorbereitungen zum Nähen abgeschlossen.

Nähen einer Probenaht

- Während des Nähens immer darauf achten, wo sich die Nadel gerade befindet. Beide Hände während des Nähens fern von allen beweglichen Teilen halten; es besteht akute Verletzungsgefahr.

• Beim Nähen nicht am Stoff ziehen oder zerren.
• Keine verbogenen Nadeln zum Nähen verwenden.
  • Die Nähnadel darf während des Nähens keine Stecknadeln, Reißverschlusszähne oder sonstige Gegenstände berühren. Vorsicht, Verletzungsgefahr.

• Wenn der Stoff sich zusammenzieht, die Fadenspannung und Stichlänge überprüfen.

• Die Maschine am Netzschalter einschalten.

• Das gewünschte Stichmuster auswählen (siehe S. 14).
• Den richtigen Nähfuß einsetzen und den Stoff unter den Nähfuß legen.

Ca. 80 mm Ober- und Unterfaden unter dem Nähfuß nach hinten führen.

Vorsicht

Zum Stichmuster immer den passenden Nähfuß einsetzen.

Mittels Handrad prüfen, dass die Nadel nicht auf den Nähfuß trifft. Wird ein falscher Nähfuß benutzt, kann die Nadel auf den Nähfuß treffen und sich dadurch verbiegen oder abbrechen.

Nähen einer Probenaht

② Verstärkungsstiche

1. Faden und Stoff mit der linken Hand fest halten und mit der rechten Hand das Handrad auf sich zu drehen, um die Nadel in die Position für den Nähbeginn zu bringen.

Die Stoffkante sollte 3 - 5 Stiche hinter dem Nadeleinstich liegen.

1. Den Nähfußhebel senken.

Die Taste „Rückwärts/Vernähen“ 📝 gedrückt halten, um Verstärkungsstiche zu nähen. Nach 1 - 3 Stichen die Taste loslassen und normal weiternähen.

1. Bis an die Kante nähen. Dann wieder mittels Taste „Rückwärts/Vernähen“ 1 - 3 Stiche zur Verstärkung nähen.

2. Den Nähfußhebel anheben, den Stoff herausnehmen und den Faden am Fadenabschneider abschneiden.

Hinweis

Das Stichmuster auf einem 2-lagigen Reststoff ausprobieren und Stichlänge und Fadenspannung auf das Nähgut abstimmen.

Fadenspannung

① linke Stoffseite (Unterseite)
② rechte Stoffseite (Oberseite)
③ Oberfaden
④ Unterfaden

Oberfaden ist zu fest:

⑤ Unterfaden
⑥ Oberfaden
⑦ rechte Stoffseite (Oberseite)
⑧ sichtbare Schlingen an der Oberseite des Stoffes

Oberfaden ist zu locker:

⑨ Oberfaden
⑩ Unterfaden
⑪ linke Stoffseite (Unterseite)
⑫ sichtbare Schlingen an der Unterseite des Stoffes

Korrekte Oberfadenspannung

Die Fadenspannung sollte für die gebräuchlichsten Stiche auf den Wert „ 4 " eingestellt werden.

In den folgenden Fällen muss die Fadenspannung durch Ausprobieren ermittelt werden:

• Bei Verwendung von Spezialfäden oder Spezialstoffen.
• Wenn die Empfehlungen nicht zum gewünschten Ergebnis führen.

In der Regel sollten sich Ober- und Unterfaden in der Stoffmitte überkreuzen (Ausnahmen sind bei Stichen und Anwendungen aufgeführt).

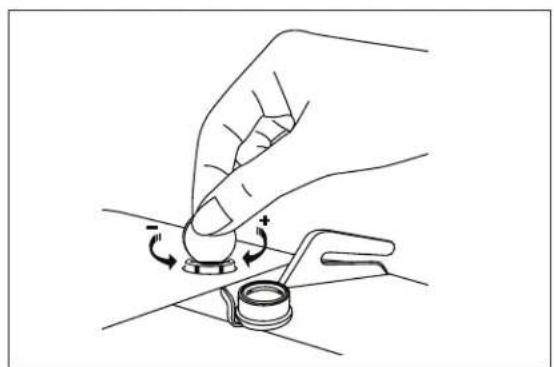

Lockern der Oberfadenspannung

Das Einstellrad für die Oberfadenspannung nach links drehen, um die Oberfadenspannung zu lockern (3..2..1).

Erhöhen der Oberfadenspannung

Das Einstellrad für die Oberfadenspannung nach rechts drehen, um die Oberfadenspannung zu erhöhen (5...6... .... 9).

Nützliche Hinweise

Die Maschine an der Ecke mit abgesenkter Nadel stoppen, den Nähfußhebel anheben und den Stoff drehen. Den Nähfußhebel senken und mit dem Nähen fortfahren.

Zum Absenken der Nadel Taste „Nadel-Stopp-Position“ 🟠 verwenden; das Symbol 🟢 muss leuchten.

Nähen an Kanten unter 3 mm Abstand

An den Eckpunkten einen Faden in das Stoffstück heften. Wenn beim Nähen die Eckpunkte erreicht werden, den Stoff drehen und den Stofftransport durch Ziehen des Heftfadens unterstützen.

Kurven nähen

(mit Geradstich)

Langsam nähen und darauf achten, dass beim Nähen der Rundung, der Abstand von der Naht zur Stoffkante gleichmäßig verläuft.

(mit Zickzackstich)

Eine kleine Stichlänge einstellen und darauf achten, dass beim Nähen der Rundung der Abstand von der Naht zur Stoffkante gleichmäßig ist.

Für enge Rundungen muss das Nähen mit abgesenkter Nadel unterbrochen werden. Den Nähfuß anheben, Stoff drehen, Nähfuß wieder absenken und das Nähen fortsetzen.

② Nähfußhebel
③ Nähfußhebel: in höchster Stellung

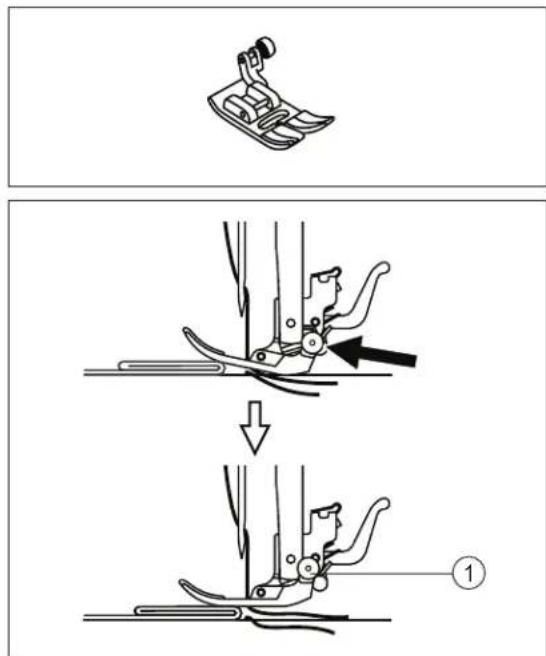

Nähen von dicken Stoffen

Zum Übernähen eines dicken Saumes kann eine zusätzliche Funktion am Nähfuß „T“ aktiviert werden, der den Nähfuß in der Waagerechten hält.

1. Den Nähfuß mit dem Nähfußhebel anheben.
2. Den schwarzen Knopf seitlich am Nähfuß „T“ drücken und gedrückt halten, während der Nähfuß abgesenkt wird.

Den Knopf loslassen; der Nähfuß rastet auf gleicher Höhe mit dem Saum ein und dieser kann übernäht werden.

1. Nach Überwindung der Problemstelle springt der Knopf wieder heraus.

Wenn der Nähfußhebel sich in der oberen Position befindet und dicke oder mehrlagige Stoffe genäht werden, die sich nicht so einfach unter den Nähfuß schieben lassen, den Nähfußhebel in die höchste Position bringen, indem er mit der Hand so hoch wie möglich anhoben wird.

Nützliche Hinweise

Nähen von dünnen Stoffen

Den Stoff auf ein dünnes Stück Seidenpapier oder Unterlegmaterial legen und mit dem Nähen beginnen.

Gegebenenfalls muss die Stichlänge und die Fadenspannung nachgestellt werden.

Benutzen der Stichplatte

Die Stoffkante auf eine Linie der Stichplatte ausrichten, um gleichmäßige Nahtzugaben zu nähen.

Kantenlineal

Mit Hilfe des Kantenlineales können Nähte in gleichen Abständen genäht werden.

Stichmuster-Nummern (kleine Übersicht)

Mode-Auswahl: siehe Seite 15

Taste „MODE”

Stichmuster Übersichtstabelle

Stich Stichbreite Stichlänge Näh- Funktionen
Nr.	Standard	Einstell-bereich	Standard	Einstell-bereich	fuß	Rück-wärts	Auto-funktion	Spielgel-funktion	Doppel-nadel	Speicher(MEM)
01	3.5	0.0~7.0	2.5	0.0~4.5	T	*	*	*	*	*
02	0.0	0.0~7.0	2.5	0.0~4.5	T	*	*	*		*
03	3.5	0.0~7.0	2.5	1.0~3.0	T	*	*	*		*
04	3.5	1.0~6.0	2.5	1.0~3.0	T	*	*	*		*
05	3.5	0.0~7.0	2.5	1.5~3.0	T	*	*	*		*
06	5.0	0.0~7.0	2.0	0.3~4.5	T	*	*	*		*
07	5.0	2.0~7.0	1.0	0.3~4.5	T	*	*	*		*
08	5.0	2.5~7.0	2.5	1.0~3.0	T	*	*	*		*
09	5.0	3.5~7.0	2.5	1.0~3.0	E	*	*	*/T		*
10	5.0	2.5~7.0	2.5	1.0~3.0	T	*	*	*		*
11	3.5	2.5~7.0	2.0	0.5~4.5	F	*	*	*/T		*
12	3.5	2.5~7.0	1.0	0.5~4.5	F	*	*	*/T		*
13	3.5	2.5~7.0	2.5	1.5~3.0	T	*	*	*		*
14	5.0	2.5~7.0	2.5	1.0~3.0	T	*	*	*		*
15	7.0	2.5~7.0	2.5	1.0~3.0	A	*	*	*		*
16	5.0	2.5~7.0	2.5	1.0~3.0	A	*	*	*		*
17	5.0	2.5~7.0	0.5	0.3~1.0	D
18	5.5	3.0~7.0	0.5	0.3~1.0	D
19	5.0	2.5~5.5	0.5	0.3~1.0	D
20	6.0	3.0~7.0	0.5	0.3~1.0	D
21	5.0	2.5~5.5	0.5	0.3~1.0	D
22	5.0	2.5~5.5	0.5	0.3~1.0	D
23	7.0	5.5~7.0	0.5	0.3~1.0	D
24	7.0	5.5~7.0	0.5	0.3~1.0	D
25	7.0	5.5~7.0	0.5	0.3~1.0	D
26	6.0	3.0~7.0	1.0	1.0~2.0	D
27	6.0	3.0~7.0	1.5	1.0~3.0	D
28	7.0	7.0,6.0,5.0			A
29	7.0	3.5~7.0	2.0	1.0~2.0	D
30	7.0	2.5~7.0	2.0	0.3~1.0	A	*	*	*		*
31	7.0	2.5~7.0	0.5	0.3~1.0	A	*	*	*		*
32	7.0	2.5~7.0	0.5	0.3~1.0	A	*	*	*		*
33	7.0	2.5~7.0	0.5	0.3~1.0	A	*	*	*		*
34	7.0	2.5~7.0	0.5	0.3~1.0	A	*	*	*		*
35	7.0	2.5~7.0	0.5	0.3~1.0	A	*	*	*		*
36	7.0	2.5~7.0	0.5	0.3~1.0	A	*	*	*		*
37	7.0	4.0~7.0	0.5	0.5~1.0	A	*	*	*		*
38	7.0	2.5~7.0	0.5	0.5~1.0	A	*	*	*		*
39	7.0	4.0~7.0	0.5	0.5~1.0	A	*	*	*		*
40	5.0	2.5~7.0	2.5	1.0~3.0	A	*	*	*		*

* Einstellung möglich

Stich Stichbreite Stichlänge Näh- FunktionenNr. Standard Einstellbereich Standard Einstellbereich fuß
41	6.0	5.0~7.0	1.0	1.0~3.0	A	*	*	*		*
42	6.0	3.0~7.0.	1.0	1.0~3.0	A	*	*	*		*
43	6.0	3.0~7.0	1.0	1.0~3.0	A	*	*	*		*
44	5.0	2.5~7.0	2.5	1.5~3.0	T	*	*	*		*
45	5.0	2.5~7.0	2.5	1.5~3.0	T	*	*	*		*
46	7.0	3.0~7.0	2.0	1.0~3.0	T	*	*	*		*
47	5.0	3.0~7.0	2.5	1.5~4.5	A	*	*	*		*
48	7.0	2.5~7.0	2.0	1.0~3.0	T	*	*	*/A		*
49	5.0	2.5~7.0	2.5	1.5~3.0	T	*	*	*/A		*
50	7.0	2.5~7.0	1.5	1.0~3.0	A	*	*	*		*
51	6.0	3.5~7.0	1.5	1.5~3.0	A	*	*	*		*
52	7.0	2.5~7.0	1.0	1.0~4.5	T	*	*	*		*
53	5.0	4.5~7.0	1.0	1.0~3.0	A	*	*	*		*
54	7.0	3.0~7.0	3.0	2.0~3.0	A	*	*	*		*
55	7.0	3.5~7.0	2.5	1.5~3.0	T	*	*	*		*
56	7.0	2.5~7.0	3.0	1.5~3.0	A	*	*	*		*
57	7.0	3.0~7.0	2.0	2.0~3.0	A	*	*	*		*
58	7.0	2.5~7.0	2.0	1.5~3.0	T	*	*	*/T		*
59	7.0	4.0~7.0	3.0	2.0~3.0	T	*	*	*/T		*
60	5.0	2.5~7.0	2.0	1.0~3.0	T	*	*	*		*

* Einstellung möglich

Geradstich

1 2 3 01 02 03

① 3 bis 4 Rückwärtsstiche nähen

1. Die Stoffteile vor dem Nähen heften. Zum Heften eine lockere Oberfadenspannung (3...1) einstellen.
2. Den Standard Nähfuß T einsetzen. Sicher stellen, dass die Stoffkante mindestens 3 bis 5 Stichlängen hinter der Nähnadel liegt, damit rückwärts genäht werden kann. Taste „Rückwärts/Vernähen“ 📝 gedrückt halten und dann normal weiter nähen.
3. Die Nähgeschwindigkeit gegen Ende der Naht verlangsamen, die Taste „Rückwärts/Vernähen“ drücken um einige Stiche rückwärts zu nähen und dann die Maschine stoppen.

Ändern der Stichlänge

Zum Ändern der Stichlänge die Tasten Stichlänge drücken.

Nadelposition verändern (Stichbreite)

Zum Ändern der Nadelposition beim Geradstich die Tasten Stichbreite \~ drücken.

Stretch-Geradstich

Die Stoffe zusammen heften und entlang der Heftstiche nähen, ohne am Stoff zu ziehen. Der Stretch-Geradstich ergibt eine dehnbare, sehr reißfeste Naht, die sich sehr gut für stark belastete Schließnähte, Verstärkungen oder Riegel eignet.

Zickzackstich

5 6 06 07 08

Den Zickzackstich entlang der Stoffkante so nähen, dass der rechte Nadeleinstich gerade außerhalb des Stoffrandes liegt.

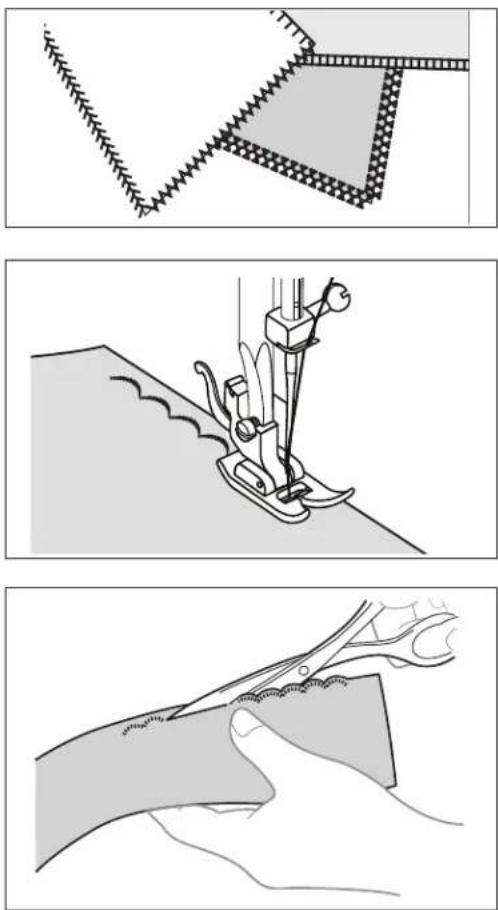

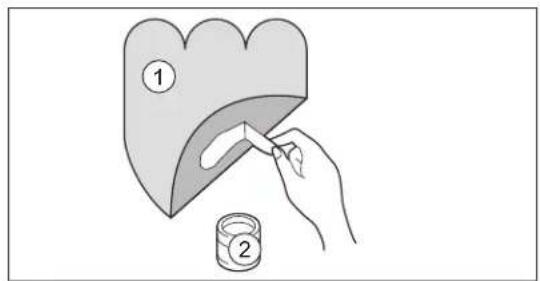

Applikationen

Die Applikation vor dem Nähen durch Kleben oder Heftstiche befestigen. Mit dem Zickzackstich die Applikation so nähen, dass der rechte Nadel-einstich knapp außerhalb der Applikation liegt.

Patchwork

Die Nahtzugabe des Stoffes falten, auf den unteren Stoff legen und so nähen, dass der Stich beide Stoffteile miteinander verbindet.

Nähen von Kurven

Zum Nähen von Kurven sollte eine kürzere Stichlänge eingestellt werden, um einen feineren Stich zu erzielen.

Langsam nähen und beim Nähen der Rundung darauf achten, dass der Abstand von der Naht zur Stoffkante gleichmäßig ist.

Geschlossener-/ Spezial-Overlockstich

7 09 14

Geschlossener-/ Spezial-Overlockstich: zum Nähen und Versäubern von Stoffen und Stoffkanten.

Den Nähfuß T oder E einsetzen, den Nähfußhebel absenken und die Überwendlingsnaht so nähen, dass der rechte Nadeleinstich gerade außerhalb der Stoffkante erfolgt.

Blindstich/ Elastischer-Blindstich

11 12

① ② ③

① ca. 5 mm
② Stoffvorderseite
③ Stoffrückseite

falsch: die Nadel sticht zu weit in den Saum

richtig: die Nadel sticht nur knapp in den Saum

④ Nadelposition
⑤ Saum

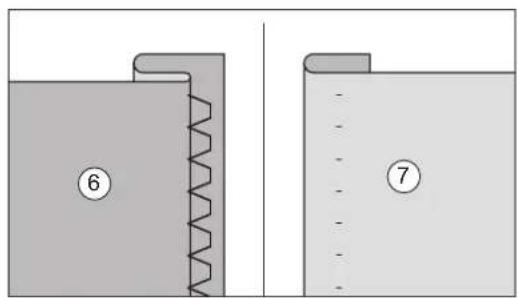

6 7

⑥ Stoffrückseite
⑦ Stoffvorderseite

Blindstich: zum unsichtbaren Säumen

Elastischer-Blindstich

1. Den Stoff mit der Rückseite nach oben legen. Die Stoffkante zur gewünschten Saumbreite falten, wie in der Abbildung gezeigt. Um sauber nähen zu können, den Stoff bzw. Saum vorher bügeln oder heften.

Hinweis

Das Wechseln des Nähfußes ist im Kapitel „Nähfuß auswechseln“ beschrieben.

1. Den Blindstichfuß F einsetzen. Den Stoff so positionieren, dass die Führung des Nähfußes an der Saumkante anliegt und den Nähfußhebel senken.
2. Die Nadel soll möglichst knapp in den Rand der Saumfalte einstechen.

Hinweis

Durch Drehen der Schraube am Blindstichfuß, werden die rechte und linke Einstichposition der Nadel bestimmt.

1. Eventuell den Heftfaden entfernen und den Stoff wenden.

Blindstiche können nicht genäht werden, wenn der linke Nadeleinstichpunkt den Saum nicht erfasst.

Erfasst die Nadel zuviel vom Saum, erscheint eine sehr große und unschöne Naht auf der Vorderseite des Stoffes.

Knopflöcher

8 9 0 28 17 18 19 20 21 22 23 24 25 26 27

knopfhalterplatte öffnen schließen Start Punkt

Der Knopfhalter des Knopflochfußes nimmt eine Knopfgröße von bis zu 3,0 cm Durchmesser auf.

Es wird empfohlen das Nähen eines Knopfloches auf einem Rest des Stoffes auszuprobieren.

1. Das Knopfloch auf dem Stoff markieren.

2. Die Knopfhalterplatte nach hinten schieben (öffnen), den Knopf einlegen und die Knopfhalterplatte schließen.

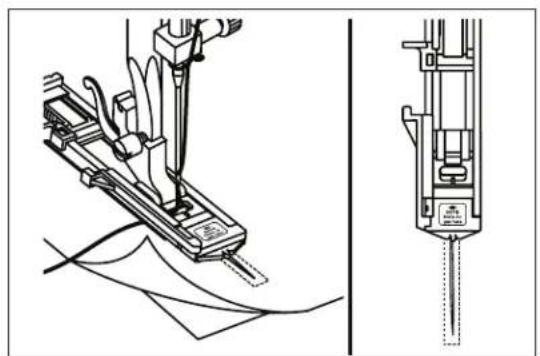

3. Den Knopflochfuß einsetzen. Das Wechseln des Nähfußes ist im Kapitel „Nähfuß auswechseln“ beschrieben.

4. Den Stoff so unter den Fuß legen, dass das markierte Knopfloch mittig unter dem Fuß liegt. Die Markierungen am Knopflochfuß markieren den Anfang des Knopfloches (vorderer Riegel). Den Faden unter den Fuß legen und nach links oder vorne ziehen. Den Knopflochfuß absenken.

5. Den Knopflochhebel ganz nach unten zwischen die seitlichen Laschen ziehen. Das Symbol 🏠️ wird angezeigt, wenn ein Knopfloch-Stich gewählt wird.

6. Den Oberfaden am Ende leicht festhalten, am Handrad drehen und langsam mit Nähen beginnen. Den Stofftransport vorsichtig mit der Hand unterstützen, während das Knopfloch genäht wird.

Nach dem Knopflochnähen werden Verstärkungsstiche genäht, dann stoppen.

Für das Nähen eines erneuten Knopfloches den Knopflochhebel leicht nach hinten drücken.

Am Ende den Knopflochhebel wieder hoch stellen.

Eine Stecknadel an der Innenkante des vorderen und hinteren Riegels quer in das Knopfloch stecken. Mit dem Trennmesser in die Mitte des Knopflochs einstechen und das Knopfloch in die eine und dann in die andere Richtung zur Stecknadel hin aufschneiden.

Knopfloch nähen bei Stretch-Stoffen

Beim Knopfloch nähen von Stretchstoffen eine Kordel in den Knopflochsaum einlegen.

Den Knopflochfuß anheben und die Kordel in den Sporn einhaken, der sich hinten am Knopflochfuß befindet.

Die Enden der Kordel unter dem Knopflochfuß nach vorne führen und am vorderen Knopflochfußende provisorisch verknüpfen.

Den Nähfußhebel senken und das Knopfloch -wie vorangegangen beschrieben- nähen.

Nach Abschluss des Nähvorgangs die Kordel leicht ziehen, um den Faden zu spannen und die überschüssigen Kordelenden abzuschneiden.

Zum Schluss den Knopflochhebel wieder hoch stellen.

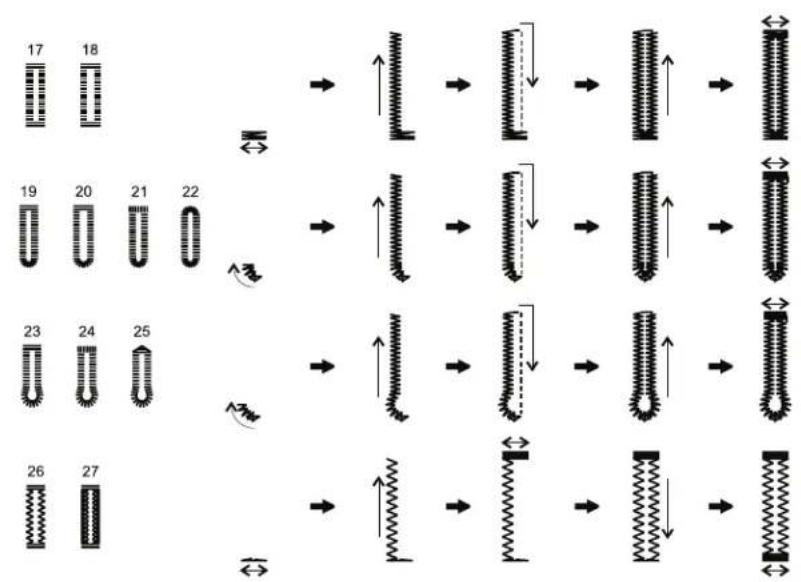

Nähreihenfolge für Knopflöcher

Knöpfe annähen

06

1. Den Nähfuß hochstellen.

2. Den Transporteur absenken. Stellung b in Abbildung (▼).

3. Den Zickzackstich wählen. Durch Einstellung der Stichbreite zwischen 2.0 und 4.5 lässt sich der Nadeleinstich zum Knopflochabstand anpassen.

4. Den Knopflochfuß einsetzen. (siehe Kapitel „Nähfuß auswechseln“)

5. Einen Knopf zwischen Fuß und Stoff legen und durch manuelles Drehen des Handrades prüfen, dass die Nadel in die Befestigungslöcher einsticht, evt nachstellen.

Bei Knöpfen mit 4 Löchern mit dem vorderen Lochpaar beginnen.

Die Taste „Auto sichern“ ☐ drücken, um Sicherungsstiche zu Beginn und am Ende zu erhalten.

1. Mit langsamer Geschwindigkeit etwa 5 - 10 Stiche nähen.

2. Das Stoffteil aus der Nähmaschine nehmen und großzügig Ober- und Unterfaden abschneiden. Beide Fadenenden an der Stoffunterseite verknoten.

Einnähen eines Reißverschlusses

① Reißverschlussgabelung

② Verstärkungsstiche

③ Heftnaht

④ Stoffrückseite

6 7 7 5

⑤ Reißverschluss

⑥ Heftnaht

⑦ Stoffrückseite

⑧ rechte Seite vom Nähfuß

⑨ linke Seite

⑩ Nadeleinstichposition

Achtung: nur Geradstich 01 (mittig; Stichbreite 3.5) verwenden. Unbedingt am Handrad drehen und kontrollieren, ob die Nadel den Nähfuß nicht berührt.

Die Stichlänge zwischen 3.5 und 5.0 einstellen.

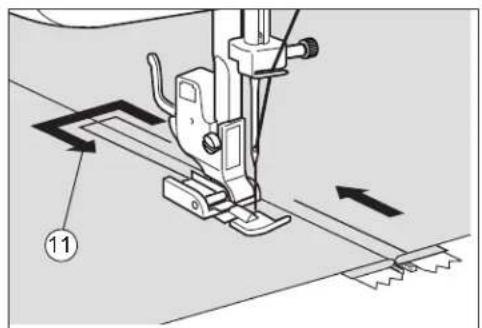

1. Mit dem Standard Nähfuß T bis zur Reißverschlussgabelung Geradstiche nähen und Verstärkungsstiche mittels Die Taste „Rückwärts/Vernähen“ mähen. Dann bis zum Stoffrand weiter heften.

2. Die Nahtzugabe auseinander falten, den Reißverschluss in die Mitte legen und heften.

3. Den Standard Nähfuß entfernen, die rechte Seite vom Reißverschlussfuß I in den Nähfußhalter einlegen und befestigen. Auf der Stoffoberseite ca. 8 mm bis 10 mm von der Nahtzugabe entfernt nähen. In der angegebenen Richtung nähen. Den Heftfaden heraus ziehen.

Vorsicht

• Die Nadel darf die Reißverschlusszähne nicht berühren. Sie könnte abbrechen und Verletzungen nach sich ziehen.
- Bei der Nutzung des Reißverschlussfußes darauf achten, dass nur Geradstich 01 verwendet wird.

Abnäher

01

1. Den Standard Nähfuß T einsetzen. Anfangs kurz rückwärts nähen (Taste „Rückwärts/Vernähen“) und dann den Abnäher entlang der markierten Linie vom weiten Ende bis zur Spitze nähen, ohne den Stoff zu verziehen.

2. Am Ende der Naht nicht rückwärts nähen. Die Fäden abschneiden, so dass die Fadenenden 50 mm lang sind und beide Fäden verknoten.

3. Die Fadenenden mit einer Nadel in den Abnäher ziehen.

4. Den Abnäher zu einer Seite hin bügeln, so dass er flach anliegt.

Kräuseln

01

① Oberfaden
② Unterfaden
③ ca. 80 mm

5-4-3

⑤ ④ ⑥

④ Abschlusslinie
⑤ 10 bis 15 mm
⑥ ca. 80 mm

Kräuseln: für Schürzenbünde, Hemdärmel usw.

1. Beim Kräuseln wird mit großer Stichlänge und lockerer Fadenspannung genäht. Die Stichlänge auf 3 bis 4 stellen.

2. Den Standard Nähfuß T einsetzen. Ober- und Unterfaden müssen ca. 80 mm herausgezogen werden.

3. Das Oberfadenspannungs-Einstellrad auf eine lockere Fadenspannung (z.B. 1 oder 2) stellen.

4. Oberhalb und unterhalb der Abschlusslinie jeweils eine parallele Geradstichnaht nähen und die Fäden so abschneiden, dass ca. 80 mm am Stoff verbleiben.

5. Jeweils an den Unterfäden der beiden Geradstichnähte ziehen, um den Stoff zu kräuseln und die Fäden zu verknoten.

6. Die Falten gleichmäßig anordnen und den Stoff bügeln.

7. Die Kräuselung gleichmäßig ausrichten und mit einer Geradstichnaht fixieren.

Kräuseln sichern

15 16 5-4-3

Verzierung von Kleidungsstücken

1. Geradstich wählen, die Stichlänge auf 4 stellen und eine lockere Oberfadenspannung einstellen. Den Standard Nähfuß T anbringen.

2. Mit einem Abstand von 10 mm Geradstiche nähen.

3. An den Unterfäden ziehen, um den Stoff wie gewünscht zusammen zuziehen und die Fältchen glatt bügeln.

4. Nun zwischen den Geradstichnahten mit einem der oben gezeigten Stiche nähen.

5. Abschließend die Geradstichfäden herausziehen.

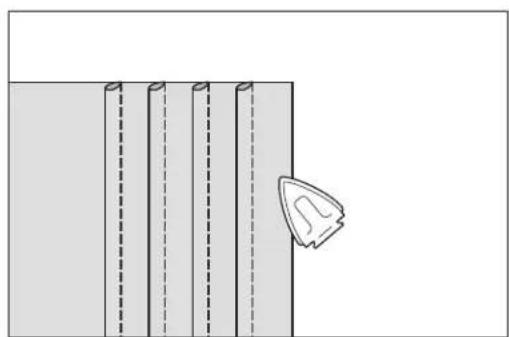

Biesen

01 (Stichbreite 3.5, d.h. mittig)

① Rückseite des Stoffes

③ rechte Seite ④ ⑤

③ Breite der Biese
④ Rückseite des Stoffes

⑤ Stoffoberseite

Dekoration von Blusen, Hemden usw.

1. Die Falten auf der Rückseite des Stoffes markieren.

2. Die Stoffoberseite nach oben falten und die Falten einbügeln.

3. Die rechte Seite des Nähfußstiftes (Reißverschlussfuß) in die Nähfußhalterung setzen und mit dem Geradstich 01 entlang der jeweiligen Falte nähen.

Vorsicht

Bei der Benutzung des Reißverschlussfußes darauf achten, dass nur der Geradstich 01 eingestellt wird. Das Handrad drehen, um zu kontrollieren, dass die Nadel den Nähfuß nicht berührt.

1. Die Falten bügeln, damit sie glatt in einer Richtung liegen.

Applikationen

5 10

③ Applikationsmaterial

Eine Applikation wird hergestellt, indem ein Stück kontrastierenden Stoffes ausgeschnitten und als Dekoration auf einem Kleidungsstück oder einer anderen Arbeit aufgenäht wird.

1. Die Applikation mit Heftstichen oder Stoffkleber auf dem Stoff befestigen, damit sie beim Nähen nicht verrutscht.

2. Den Standard Nähfuß T einsetzen. Vor dem Nähen kontrollieren, dass der Nadeleinstich gerade außerhalb der Applikation liegt. Entlang der Schnittkante und geringer Stichlänge nähen.

3. Den Nähvorgang durch Verstärkungsstiche beenden.

Ecken und Rundungen von Applikationen

Die Maschine anhalten und die Nadel knapp außerhalb der Applikation positionieren. Den Nähfuß leicht anheben und den Stoff drehen, um die richtige Nadelposition einzuhalten.

Hinweis

Ein dünnes Unterlegmaterial (das anschließend leicht entfernt werden kann) hilft dabei die Position der Stiche entlang der Applikation besser einzuhalten.

Zierstiche, Dekorstiche

30 31 32 33 34 35 36 37 38 39 41 42 43 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

Diese Stiche werden für Steppstoffe und Ziernähte verwendet. Besonders schön sehen die Stiche aus, wenn Kontrastfarben und dekoratives Stickgarn verwendet werden.

Bogennaht zur Verzierung von Blusenkragen, Tischdeckenkanten, usw.

1. Den Standard Nähfuß T oder A einsetzen (siehe Display!).
2. Die Bogennaht mit ausreichend Abstand zur Stoffkante nähen.
3. Den Stoff vorsichtig entlang der Bogennaht abschneiden und darauf achten, dass keine Fäden zerschnitten werden.

Stopfen

29 AAA1 IVVV

Die maximale Länge des Stopfmusters ist 26 mm.

1. Den Knopflochfuß einsetzen. Die Knopfhalterplatte nach hinten schieben (öffnen). Durch das Öffnen wird das Maß a festgelegt.

2. Den Knopflochhebel ganz nach unten zwischen die seitlichen Laschen ziehen. Das Symbol 🏠 wird angezeigt, wenn Stich Nr. 29 gewählt wird.

3. Den Nähfuß absenken und durch Drehen des Handrades prüfen, dass die Nadel den Nähfuß nicht berührt.

Den Oberfaden leicht festhalten und mit dem Nähen beginnen.

Die Nähmaschine stoppt automatisch.

1. Zum Schluss den Knopflochhebel wieder hoch stellen.

Die Länge und Breite des Stopfmusters ist variabel:

a - die Länge der Stopfnaht (max. 26 mm)

b - die Breite der Stopfnaht; Stichbreite (max. 7 mm)

Wartung

Vor der Reinigung und Pflege das Gerät ausschalten und Netzstecker ziehen!

Stichplatte

Spulenkapsel-Träger a b

Reinigen des Nähmaschinengehäuses

Bei Verschmutzung das Gehäuse der Nähmaschine mit einem leicht feuchten Tuch abwischen. Mit einem trockenen Tuch nachwischen. Keine organischen Lösungs- oder Reinigungsmittel benutzen.

Reinigen des Greifers

Der Greifer muss immer sauber gehalten werden. Falls sich am Greifer Staub angesammelt hat, wie folgt reinigen.

1. Die Nadel hoch stellen, den Nähfuß anheben und den Netzschalter ausschalten (O).
2. Nadel und Nähfußhalter entfernen.
3. Die Spulenabdeckung öffnen und heraus nehmen. Die Schrauben mit dem Schraubendreher lösen und die Stichplatte abnehmen.
4. Die Spule und die Spulenkapsel-Träger heraus nehmen.

Falls der Spulenkapsel-Träger klemmen sollte folgendermaßen vorgehen: den Spulenkapsel-Träger geringfügig mit der Nase a gegen die Feder b drücken (ca. 1 mm), dann nach oben herausheben.

1. Staub und Fusseln, die sich in der Spulenkapsel und Fassung angesammelt haben, mit dem mitgelieferten Reinigungspinsel entfernen.
2. Das Handrad drehen, damit die Aussparung am Umlaufgreifer c bündig zur darüber liegenden Metallplatte d ist.

Den Spulenkapsel-Träger so einsetzen, dass die Nase a an der Spulenkapsel gegen die Feder b drückt.

Zur Kontrolle das Handrad gegen den Uhrzeigersinn drehen. Der Spulenkapsel-Träger wird von der Mechanik festgehalten, während die Spulenkapsel außen herum gedreht wird.

1. Die Stichplatte wieder einbauen und fest- schrauben.
2. Spulenabdeckung, Nadel und Nähfußhalter wieder einsetzen.

Hinweis

Achtung: Beim Einsetzen des Spulenkapsel-Trägers muss sehr genau darauf geachtet werden, dass die Nase gegen die Feder drückt. Wird der Spulenkapsel-Träger falsch eingesetzt, führt dies zu Problemen beim Nähen und die Stichplatte muss erneut ausgebaut werden. Staub und Fusseln im Bereich des Umlaufgreifers können unregelmäßige Nähte verursachen.

Wartung

Reinigen des LCD-Displays

Das Display nur mit einem weichen Tuch reinigen. Keine organischen Lösungs- oder Reinigungsmittel benutzen.

Auswechseln der Glühlampe

Achtung!

• Die Maschine am Netzschalter ausschalten und den Netzstecker ziehen.
• Die Glühlampe abkühlen lassen, um Verletzungen zu vermeiden.
- Es darf keine leistungsstärkere Glühlampe eingesetzt werden.
- Sollte die eingebaute Beleuchtung nicht leuchten, so muss diese umgehend erneuert werden. Gutes Licht ist eine Voraussetzung für sicheres Arbeiten mit der Nähmaschine.

1. Die Maschine am Netzschalter ausschalten und den Netzstecker ziehen.

2. Die Schraube lösen und den Kopfdeckel abnehmen.

3. Die eingesetzte Glühlampe herausdrehen und die Ersatzlampe eindrehen.

4. Den Kopfdeckel wieder anbringen und mit der Schraube befestigen.

Hinweis

Nur Glühlampen mit 5 W/ 12V T10 verwenden.

Probleme mit Fäden und Stichen

Bevor Sie eine Wartung oder Reparatur veranlassen, prüfen Sie die folgenden Punkte. Wenn das Problem weiter besteht, wenden Sie sich an die nächstliegende Kundendienststelle.

Problem		Abhilfe
1. Oberfaden reißt	1. Oberfaden ist nicht richtig eingefädelt.	1. Fädeln Sie den Oberfaden neu ein.
	2. Oberfaden ist verwickelt.	2. Entfernen Sie die Fadenenden und fädeln Sie den Oberfaden neu ein.
	3. Garnrolle ist nicht richtig eingesetzt.	3. Setzen Sie die Garnrolle richtig ein.
	4. Falsche Nadel wird verwendet.	4. Setzen Sie eine passende Nadel ein.
	5. CB-Greifer ist beschädigt.	5. Wenden Sie sich an den Kundendienst.
2. Unterfaden reißt	1. Oberfaden ist verwickelt.	1. Entfernen Sie die Fadenenden und fädeln Sie den Oberfaden neu ein.
	2. Spule ist nicht richtig in die Spulenkapsel eingesetzt oder eingefädelt.	2. Setzen Sie die Spule richtig in die Spulenkapsel ein und fädeln neu ein.
3. Fehlstiche	1. Nadel ist nicht richtig eingesetzt.	1. Setzen Sie die Nadel richtig ein.
	2. Falsche Nadel wird verwendet.	2. Setzen Sie eine passende Nadel ein.
	3. Falsche Nadel-/Faden-/Stoffkombination.	3. Siehe die Stoff-, Nadel- & Garntabelle
	4. Fussel und Staub befinden sich an der Unterseite der Stichplatte.	4. Reinigen Sie die Unterseite der Stichplatte mit dem Reinigungspinsel.
	5. Oberfaden ist nicht richtig eingefädelt.	5. Fädeln Sie den Oberfaden neu ein.
4. Stoff wirft Falten	1. Faden ist nicht richtig eingefädelt.	1. Fädeln Sie Ober- und Unterfaden neu ein.
	2. Falsche Nadel wird verwendet.	2. Setzen Sie eine passende Nadel ein.
	3. Falsche Nadel-/Faden-/Stoffkombination.	3. Siehe die Stoff-, Nadel- & Garntabelle
	4. Die Fadenspannung ist falsch eingestellt.	4. Siehe Kapitel, “Fadenspannung”.
5. Fadenspannung ist nicht richtig	1. Oberfaden ist nicht richtig eingefädelt.	1. Fädeln Sie den Oberfaden neu ein.
	2. Unterfaden bzw. Spule ist nicht richtig eingelegt.	2. Setzen Sie die Spule richtig in die Spulenkapsel ein, und ziehen Sie den Unterfaden heraus.
	3. Falsche Nadel-/Faden-/Stoffkombination.	3. Siehe die Stoff-, Nadel- & Garntabelle
	4. Der Nähfußhalter ist nicht richtig angebracht.	4. Bringen Sie den Nähfußhalter richtig an.

Problem		Abhilfe
1. Stoff wird nicht korrekt transportiert	1. Stichlänge ist auf “0” gestellt.	1. Stellen Sie die richtige Stichlänge ein.
	2. Für den gewählten Stich ist der falsche Nähfuß eingesetzt.	2. Setzen Sie den richtigen Nähfuß ein.
	3. Falsche Nadel wird verwendet.	3. Setzen Sie eine passende Nadel ein.
	4. Faden ist verwickelt.	4. Entfernen Sie die Fadenenden aus der Spulenkapsel .
2. Nadel bricht	1. Nadel ist nicht richtig eingesetzt.	1. Setzen Sie die Nadel richtig ein.
	2. Eine falsche Nadel wird benutzt.	2. Setzen Sie eine passende Nadel ein.
	3. Falsche Nadel-/Faden-/Stoff-kombination.	3. Siehe die Stoff-, Nadel- & Garntabelle .
	4. Am Stoff wird zu stark gezogen.	4. Führen Sie den Stoff beim Nähen, ohne ihn zu ziehen.
3. Maschine läuft nicht an	1. Netzschalter steht auf “O”.	1. Schalten Sie die Maschine ein.
	2. Netzstecker nicht eingesteckt.	2. Netzstecker einstecken.

Fehlersuche

Der Nähfußandruck kann mit einer Münze eingestellt werden.

Warnfunktionen

Wenn das Symbol 🔊 angezeigt wird, soll an das Absenken des Knopflochhebels erinnert werden.

Wenn das Symbol 📊ngezeigt wird, ist die Spulerwelle in rechter Stellung zum Aufspulen der CB-Greiferspule. Zum Nähen die Spulerwelle nach links drücken, das Symbol 📊 erlischt.

Akustische Signale

Signalton Bedeutung

pip ...... gültiger Vorgang

pip-pip-pip .... ungültiger Vorgang

peeep (8. Sek.) ...... die Maschine kann nicht mehr nähen; vermutlich ist der Faden verwickelt. Abhilfe: Spulenabdeckung öffnen und Unterfaden kontrollieren. Siehe „Reinigen des Greifers“.

Hinweise zum Umweltschutz

Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen.

Geräteverpackung:

• Papier-, Pappe- und Wellpappeverpackungen bei Altpapiersammelstellen abgeben
• Kunststoffverpackungsteile und Folien sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

In den Beispielen für die Kunststoffkennzeichnung steht:

PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD,

PP für Polypropylen, PS für Polystyrol.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Kundendienst

Reparaturhinweis

Achtung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Um eine Gefährdung zu vermeiden, das Gerät im Reparaturfall zu einer Servicestelle senden oder dort abgeben.

Crown Technics GmbH

Fragen zur Maschine, Service & Kundenberatung Tel. 01805 - 616 561

0.14 EUR/Min aus dem dt. Festnetz, max 0.42 EUR/Min aus dem dt. Mobilfunknetz

Unser Service

Sollten die in dieser Gebrauchsanleitung aufgeführten Hinweise nicht ausreichen, wenden Sie sich an unsere Fachberatung

Tel. [phone]*

Mo. bis Fr. 7-20 Uhr

Sa. von 8-16 Uhr

Um Ihnen schnell helfen zu können, nennen Sie uns bitte:

Gerätebezeichnung:

Nähmaschine Privileg 561656

Bestellnummer:

561656

*(0,14 Euro/Min. Festnetz / Mobilfunk max. 0,42 Euro/Min.)

Ersatzteile

Ersatzteile können über Verkaufsstellen, Kundendienststellen und durch Bestellung bei

Crown Technics GmbH

Lerchenstrasse 2

74226 Nordheim

Tel. 01805 - 616 561

0.14 EUR/Min aus dem dt. Festnetz, max 0.42 EUR/Min aus dem dt. Mobilfunknetz

bezogen werden.

Transportschaden

Falls Sie einen Transportschaden feststellen, nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb. Wenden Sie sich bitte an die Verkaufsstelle, bei der Sie das Gerät gekauft haben oder an unser Servicebüro Crown Technics GmbH, Tel. 01805 - 616 561.

Verwenden Sie bitte zur Rücksendung den Rücksendeaufkleber.

Technische Daten

Spannung: 230 V, 50 Hz

Gesamtleistung: 70 W

Lampe: 5 W/ 12V T10

Schallleistungspegel: Lwa 75 dB (A)

Indexverzeichnis

A

Abnäher 44

Anschiebetisch mit Zubehörfach 8

Applikationen 48

Aufspulen des Unterfadens 21

Auto-Lock 7, 11

Auto-Stop 7, 11

B

Bedienelemente 11, 12, 14, 15

Biesen 47

Blindstich 39

D

Dekorstiche 49

E

Ersatzteile 57

F

Fadenspannung 29

Fehlersuche 54, 55

Freiarm 9

G

Geradstich 36

Geschlossener-/ Spezial-Overlockstich 38

H

Handrad 16

Hauptbestandteile 6

K

Kantenlineal 32

Knöpfe annähen 42

Knopflöcher 40

Kräuseln 45

Kräuseln sichern 46

Kundendienst 57

L

LCD-Bildschirm Beispiele 15

N

Nadel 19

Nadel auswechseln 20

Nadel einsetzen 20

Nadeleinfädler 25

Nähen von dicken Stoffen 31

Nähfuß auswechseln 17

Nähfußandruck 55

Nähfußhalter auswechseln 18

Nähfußhebel 16

Netzschalter 8

O

Oberfaden einfädeln 24

Oberfadenspannung 29

Oberfadenspannungs-Einstellrad 16

P

Probenaht 27

R

Reißverschluss 43

Reparaturhinweis 57

S

Sicherheitshinweise 4

Spiegelfunktion 14

Standard-Zubehör 9

Stichlängen-Einstellrad 13, 36

Stichmuster Übersichtstabelle 33, 34

Stichplatte 32

Stoff-, Nadel- & Garntabelle 19

Stopfen 50

T

Taste „Auto sichern“ 11

Taste „Blättern“ 13

Taste Memory 12

Taste MODE 14

Taste „Nadel-Stopp-Position“ 12

Taste „Rückwärts/Vernähen“ 11

Taste Spiegeln 14

Taste Stichbreite 13

Taste Stichlänge 13

Taste Ziffern 14

Transporteur 42

U

Unterfaden aufspulen 21

Unterfaden heraufholen 26

W

Wartung 51, 52

Z

Zickzackstich 37

Zierstiche 49

Gewährleistung

Bei allen technischen Geräten von Crown Technics GmbH beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an unsere Servicehotline unter 01805 - 616 561.

Crown Technics GmbH 74226 Nordheim

Nähmaschine 561656

PRIVILEG

V0839
