GFP 2794 - Herd ORANIER - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts GFP 2794 ORANIER als PDF.
| Produkttyp | Gas-Einbau-Kochfeld |
| Modell | GFP 2794 |
| Marke | ORANIER |
| Abmessungen (B x T x H) | 900 x 520 x 100 mm |
| Ausschnittmaße (B x T) | 865 x 500 mm |
| Einbauhöhe | 100 mm |
| Arbeitsplattenstärke | 30–40 mm |
| Gasanschluss | R 1/2" Außengewinde, Erdgas G20/G25 oder Flüssiggas G30/G31 |
| Anschlussdruck | Erdgas: 20 mbar, Flüssiggas: 50 mbar |
| Elektroanschluss | 230 V / 50 Hz, ca. 20 W |
| Brenner | 5 Gasbrenner: 1 Wok-Brenner (5,9 kW), 1 Starkbrenner (3 kW), 1 Normalbrenner (1,65 kW), 2 Strahlungsbrenner (je 2,5 kW) |
| Kochfeld | Glaskeramik mit offenen Brennern und abgedecktem Bereich |
| Zündung | Automatische elektrische Zündung mit Thermosicherung |
| Steuerung | Drehknöpfe für jede Kochstelle, Energieregler für Strahlungsbrenner |
| Topfträger | Gusseisen, 2-teilig; Kleintopfkreuz für Wok-Brenner |
| Reinigung | Glaskeramik mit Ceraclen® oder Vitroclen® pflegen; keine Scheuermittel |
| Sicherheit | Thermoelektrische Zündsicherung, Restwärmeanzeige, Störungsanzeige |
| Gasumstellung | Düsenwechsel für andere Gasart möglich (durch Fachmann) |
| Garantie | 24 Monate Werksgarantie |
| Zubehör | Original ORANIER-Ersatzteile, Düsensätze für Erdgas LL |
| Kundendienst | Deutschland: 0 340 / 5 19-56-12, E-Mail: service@oranier.com |
Häufig gestellte Fragen - GFP 2794 ORANIER
Benutzerfragen zu GFP 2794 ORANIER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch GFP 2794 - ORANIER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GFP 2794 von der Marke ORANIER.
BEDIENUNGSANLEITUNG GFP 2794 ORANIER
Bedienungs- und Installationsanleitung
DE AT CH
Gas-Einbau-Kochfeld
GFP 2794
ORANIER
ORANIER - Kundendienst
Serviceleistungen können innerhalb Deutschlands nur über unseren zentralen Kundendienst in Anspruch genommen werden.
Weidenhäuser Str. 1-7
35075 Gladenbach
Kundenservice / Ersatzteile
Service für Standherde
Telefon Kundendienst 0 340 / 5 19-56-12
Telefon Ersatzteile 0 340 / 5 19-56-14
Telefax 0 340 / 5 19-56-19
E-Mail wrobel@oranier.com
ziemer@oranier.com
Zentrale Küchentechnik
Telefon 0 64 62 / 9 23-355
Telefax 06462/923-359
Zentrale Heiztechnik
Telefon 0 64 62 / 9 23-360
Telefax 0 64 62 / 9 23-369
Alle Dienste sind erreichbar
Montag bis Donnerstag von 7.30 bis 17.00 Uhr
Freitags von 7.30 bis 15.00 Uhr
E-Mail service@oranier.com
Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per E-Mail oder Telefax mit.
Ländervertretungen:
Österreich:
TGK - Österreich
Technischer Geräte Kundendienst
Obachgasse 8
1220 Wien
Telefon <43> 01-259 80 18
Telefax <43> 01-259 80 33
E-Mail tgk@tgk.co.at
oder
Neubauzeile 57
4030 Linz
Telefon <43> 07 32-37 18 68
Telefax <43> 07 32-37 18 35
Schweiz:
Gas-Center Chur
M. Honegger AG
Sägenstr. 75
7000 Chur
Telefon <41>81-2537071
Telefax <41>81-2537331
E-Mail info@oranier.ch
Luxemburg:
ENERGUS S.A.
40, rue Rangwee
2412 Luxembourg
Telefon <352> 40 83 80
Telefax <352> 40 83 81
E-Mail magasin@energus.lu
Bitte beachten Sie
Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir die folgenden Informationen:
-
Ihre genaue Anschrift
-
Ihre Telefon- und ggf. Telefaxnummer / e-mail
-
Wann kann der Kundendienst Sie besuchen?
-
Alle auf dem Geräteschild enthaltenen Angaben (Doppel auf der Bedienungsanleitung)
-
Kaufdatum (Kaufbeleg)
-
Die genaue Beschreibung des Problems oder Ihres Service-Wunsches.
Ihr Beitrag zum Umweltschutz
Richtlinie 2002/96/EG (WEEE): Informationen für den Endverbraucher
Die folgenden Informationen dienen nur den Endverbrauchern, die ein Produkt besitzen, auf dem u. a. das Symbol (Fig. A) angegeben ist. Dieses Symbol befindet sich auf dem Klebeschild mit den technischen Geräte-daten (Typenschild), das am Gerät befestigt ist: Dieses Symbol bedeutet, dass das Produkt aufgrund der bestehenden Vorschriften als Elektro- oder Elektronikgerät eingestuft ist und der EU-Richtlinie 2002/96/EG (WEEE) entspricht. Daher darf das Gerät auf keinen Fall nach seinem Lebensende mit normalem Haushaltsmüll entsorgt werden. Das Gerät ist kostenfrei entweder an eine für Elektro- oder Elektronikgeräte zuständige Sammelstelle oder an einen Wiederverkäufer beim Kauf eines Neuproduktes zu übergeben.
Der Endverbraucher ist für die Übergabe des Altgerätes an eine geeignete Sammelstelle verantwortlich. Anderenfalls macht er sich aufgrund der geltenden Gesetze über die Müllentsorgung strafbar.
Eine ordnungsgemäße getrennte Müllsammlung der Altgeräte zu Recyclingzwecken und eine umweltgerechte Entsorgung vermeiden Umwelt- und Gesundheitsschäden und ermöglichen die Wiederverwendung der Gerätebestandteile.
Für weitere Informationen über die vorhandenen Sammelstellen wenden Sie sich bitte an Ihre Gemeinde oder an die Verkaufsstelle, wo Sie das Gerät gekauft haben. Die Hersteller und Importeure werden Ihre Verantwortung für das Produktrecycling und die umweltgerechte Entsorgung sowohl direkt als auch durch Teilnahme an einem Kollektivsystem gerecht.
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Wellpappe/ Pappe besteht überwiegend aus Altpa
pier.
Die Styropor-Formteile sind FCKW-frei geschäumt. Die Polyethylenfolie (PE) besteht zu einem Teil aus Sekundärrohstoff. Die Umreifungsbänder bestehen aus Polypropylen (PP).
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.
Ihr Fachhändler nimmt die Verpackung im Allgemeinen zurück.
Sollten Sie die Transportverpackung selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoff- oder Recyclingcenters.
Konformitätsbescheinigung
Wir erklären als Hersteller, dass das beschriebene Gerät, mit der im Abschnitt „Technische Daten“ angegebenen CE-Nr., nach den grundlegenden Anforderungen der EG-Gasgeräterichtlinie 90/396/EWG einschließlich Änderungen gebaut wurde.
Das Gerät entspricht dem in der zugehörigen EG-Bau-musterprüfbescheinigung beschriebenen Baumuster.
Inhaltsverzeichnis
Ihr Gerät im Überblick 6
Sicherheitshinweise 7
für Einbau, Anschluss und Funktion
für den Betrieb
Vor dem ersten Benutzen 9
Erstreinigung und Inbetriebnahme
Das Gerät im Gebrauch 10
Kochfeld einschalten
Kochfeld abschalten
Kochstellenbrenner zünden und einstellen
Kochstelle abschalten
Wok-Brenner zünden und einstellen
Wok-Brenner abschalten
Hinweise zu den richtigen Töpfen
Hinweise zum energiesparenden Kochen
Reinigung und Pflege 15
Alle Flächen und Teile
Glaskeramik-Kochfeld
Störfallhilfe 16
Montage und Installation 18
Sicherheitshinweise
Sicherheitshinweise (Fortsetzung)
Einbauvoraussetzungen
Gasanschluss
Elektro-Anschluss
Einbau
Inbetriebnahme
Umstellen auf andere Gasart 25
Wechsel der Düsen der offenen Kochstellenbrenner
Wechsel der Kochfeld-Düsen
Wechsel der Außenkreisdüse (Wok-Brenner)
Wechsel der Innenkreisdüse (Wok-Brenner)
Technische Daten 30
Leistung, Verbrauch und Gerätemaße
Düsendurchmesser
Gasanschlusswerte
Tabelle Nennbelastung
Tabelle der zugelassenen Gasarten und Drücke

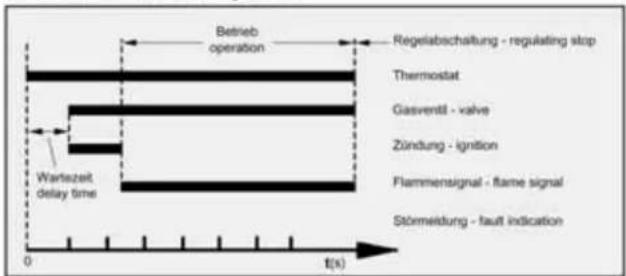

Programmablaufschema 33
Feuerungsautomat im abgedeckten Kochfeld
Kundendienstadressen. . . . . . . . . . . . . . . . . . . . . . (2. Umschlagseite)
Garantiebedingungen....vorletzte Seite (3. Umschlagseite)

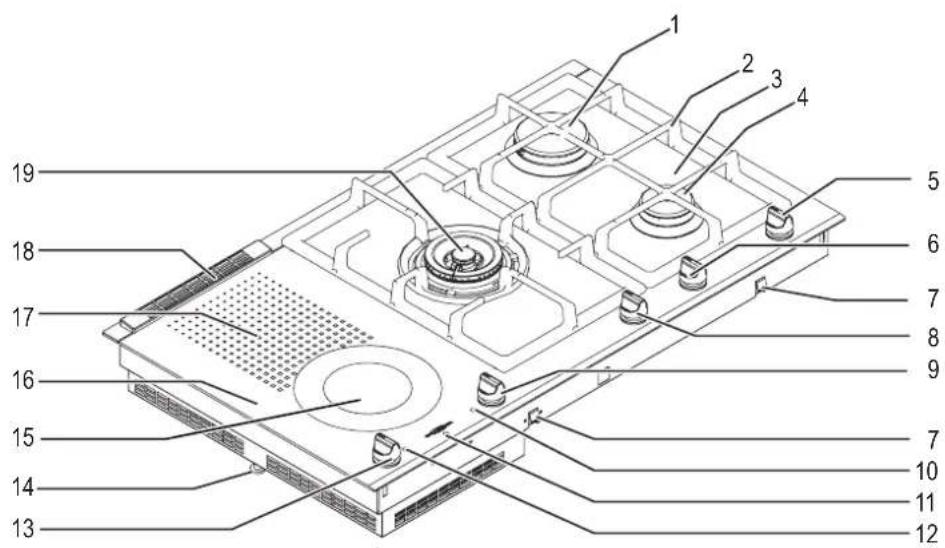

Ihr Gerät im Überblick
1 Starkbrenner
2 Guss-Topfträger 2-teilig
3 Glaskeramik-Kochfläche, offene Brenner
4 Normalbrenner
5 Bedienknebel Starkbrenner
6 Bedienknebel Normalbrenner
7 Spannklammern
8 Bedienknebel Wok-Brenner
9 Bedienknebel EIN / AUS und Energieregler
10 Betriebsanzeige
11 Restwärmeanzeige
12 Kontrollampe Störung
13 Bedienknebel Zweikreis
14 Rändelmutter
15 Ankochzone
16 Glaskeramik-Kochfläche, abgedeckter Brenner
17 Fortkochzone
18 Herausnehmbares Gitter
19 Wok-Brenner
Der Gasanschluss befindet sich hinten (in der Mitte) an der Unterseite des Gerätes.
Sicherheitshinweise
für Einbau, Anschluss und Funktion
Diese Anleitung muss mit dem Benutzer durchgesprochen werden. Sie ist ihm anschließend auszuhändigen.
- Das Gerät darf nur mit Erdgas oder Flüssiggas (Butan/Propan oder dessen Gemisch) betrieben werden.
- Dieses Gerät muss nach den geltenden Bestimmungen installiert werden und darf nur in gut belüfteten Räumen benutzt werden. Vor Installation und Inbetriebnahme des Gerätes sind die Anleitungen zu beachten.
• Der Anschlussdruck beträgt
- für Erdgas H, E, LL 20 mbar
- für Flüssiggas 50 mbar.
Es darf keine Inbetriebnahme erfolgen, wenn der Gas-Anschlussdruck außerhalb der angegebenen Bereiche liegt:
– Erdgas mind. 17,0 mbar, max. 25,0 mbar
- Flüssiggas mind. 42,5 mbar, max. 57,5 mbar
Der angegebene Anschlussdruck bezieht sich auf die Bundesrepublik Deutschland. Anschlussdruck in anderen europäischen Ländern: siehe Abschnitt „Technische Daten“.
- In Deutschland dürfen nur national zugelassene Druckregler verwendet werden.
- Der Netzanschluss für das Gerät muss 230 V/50 Hz betragen. Die elektrische Leistungsaufnahme beträgt ca. 20 W.
-
Entnehmen Sie die technischen Anschlusswerte des Gerätes dem Typenschild.
-
Vor dem Anschluss des Gerätes ist zu prüfen, ob die örtlichen Anschlussbedingungen (Gasart und Gasdruck) und die Geräteeinstellung übereinstimmen.
- Die Einstellwerte für dieses Gerät sind auf einem Hinweisschild (oder auf dem Geräteschild) angegeben. Die Einstellwerte befinden sich auch in dieser Anleitung im Abschnitt „Technische Daten“ (Seite 30).
- Wird eine Einstellung geändert, so ist diese neu zu kennzeichnen.
- Dieses Gerät wird nicht an eine Abgasleitung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Besonders zu beachten sind geeignete Belüftungsmaßnahmen.
- Der Gasanschluss sowie Ein- und Umstellarbeiten dürfen nur von einem zugelassenen Fachmann vorgenommen werden. Dabei sind die gesetzlichen Vorschriften und die Anschlussbedingungen des örtlichen Gas-Versorgungsunternehmens vollständig einzuhalten.
- Die Reparatur der Geräte darf nur ein vom Hersteller geschulter Kundendiensttechniker vornehmen. Bei Reparaturen an gasführenden Einrichtungen ist grundsätzlich die Energiezufuhr abzustellen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.
- Bei Betrieb mit Flüssiggas (Butan/Propan) müssen alle Verbindungen zwischen Flasche und Gerät absolut dicht angezogen sein.
- Frei verlegte Zuleitungsschläuche nicht einklemmen oder auf das heiße Kochfeld legen.
-
Der Mindestabstand von Hängeschränken über dem Kochfeld beträgt 650 mm. Bei Dunstabzugshauben gelten die Angaben des Herstellers.
-
Nehmen Sie das Gerät erst in Betrieb, nachdem Ihnen der installierende Fachmann das Gerät erklärt hat.
- Bitte lesen Sie zusätzlich die in diesem Heft aufgeführten Informationen sorgfältig durch. Diese geben wichtige Hinweise für die Sicherheit und den Gebrauch des Gerätes. Bedenken Sie, dass Schäden, die durch falsche Bedienung entstehen, nicht unter die Garantie fallen.
- Um eine sichere Funktion dieses Kochfeldes zu gewährleisten, darf nur Original-Zubehör der Firma ORANIER verwendet werden.
- Das Gerät dient ausschließlich der Zubereitung von Speisen im Haushalt.
- Das Gerät nicht zum Heizen von Räumen benutzen.
- Bei Betriebsstörungen umgehend die Gaszufuhr abstellen.
- Bewahren Sie diese Gebrauchsanleitung sorgfältig auf.
- Achten Sie darauf, dass die Brennerdeckel richtig aufliegen. Brennerdeckel ggf. durch Drehen einrasten.
• Die Kochzonen bzw. die Kochstellen nur mit aufgesetztem Kochgut betreiben. - Das Kochfeld niemals als Ablage- oder Standfläche verwenden!
- Die Oberflächen von Kochfeld und Kochgerät werden im Betrieb heiß. Kinder grundsätzlich fernhalten.
• Die Abwärmeöffnungen des Kochfeldes dürfen nicht verdeckt werden. - Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten und Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Deckel auflegen, Kochstelle abschalten und Topf von der heißen Kochzone ziehen.
- Das Glaskeramik-Kochfeld ist sehr stabil und verträgt ohne weiteres leichte bis mittlere Stöße und flächige Belastungen. Vermeiden Sie jedoch punktförmige Belastungen, wie z. B. herabfallende Gewürzbehälter oder Flaschen.
- Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen.
- Keine Alufolie oder Kunststoffe auf die Kochzonen legen.
- Keine Aluminiumbehälter als Kochgeschirr benutzen.
- Bei kaltem Gerät sollten Sie das Gerät ca. 2 Minuten auf Kochstufe 12 aufheizen, bevor Sie auf eine niedrigere Kochstufe zurückschalten.
- Anschlußkabel von Elektrogeräten nicht auf heiße Kochzonen legen.
- Schnellkochtöpfe ständig beobachten, bis der richtige Druck erreicht ist. Kochzonenbrenner bzw. Kochstellenbrenner zunächst auf maximale Leistung einstellen und dann (nach Angabe des Topfherstellers) rechtzeitig zurückdrehen.
- Die Benutzung eines Gaskochgerätes führt zu Wärme- und Feuchtigkeitsbildung im Aufstellungsraum. Auf gute Belüftung der Küche achten: die natürlichen Belüftungsöffnungen offenhalten oder eine mechanische Lüftungseinrichtung (z.B. eine Dunstabzugshaube) vorsehen.
- Eine intensive und langandauernde Benutzung des Gerätes kann eine zusätzliche Belüftung, z.B. Öffnen eines Fensters, oder eine wirksame Belüftung, z.B. Betrieb der mechanischen Lüftungseinrichtung auf höherer Leistungsstufe, erforderlich machen.
Vor dem ersten Benutzen
Sie dürfen das Gerät nur in Betrieb nehmen, wenn es von einem autorisierten Fachmann korrekt installiert und geprüft wurde und Sie von ihm in die Bedienung eingewiesen worden sind.
Erstreinigung und Inbetriebnahme
Bevor Sie zum ersten Mal Speisen auf der Ankochzone bzw. der Fortkochzone zubereiten:
- Säubern Sie die Kochflächen bitte mit einem feuchten Tuch und polieren Sie sie anschließend trocken. So verhindern Sie, daß sich eventuelle Verschmutzungen einbrennen.
- Schalten Sie beide Kochzonen für ca. 10 Minuten auf Stellung 12 ein. Dabei können Reste des keramischen Binders als weißer Rauch austreten.
Achtung: Bei dieser Erstinbetriebnahme des Gerätes das Fenster öffnen oder den Raum anderweitig belüften, damit die sich bildenden Ausdünstungen abziehen können.
Beachten Sie bitte die Hinweise im Kapitel „Reinigung und Pflege“ (S. 15).
Das Gerät im Gebrauch
Beachten Sie die Sicherheitshinweise auf Seite 7!
Schalten Sie beim Betrieb der Kochstellen die Abluft-Dunstabzugseinrichtung ein.
- Das Glaskeramik-Kochfeld ist sehr stabil und verträgt ohne weiteres leichte bis mittlere Stöße und flächige Belastungen. Vermeiden Sie jedoch punktförmige Belastungen, wie z. B. herabfallende Gewürzbehälter oder Flaschen.
- Bei Rissen, Sprüngen oder Bruch des Glaskeramik-Kochfeldes das Gerät sofort außer Betrieb setzen und den Kundendienst rufen. Bei weiterem Gebrauch können z. B. durch überkochende Flüssigkeiten Schäden im Gerät verursacht werden.
Kochfeld einschalten
Das Gerät hat unter anderem eine Ankoch- (15, Seite 6) und eine Fortkochzone (17, Seite 6). Die Energiezufuhr (Kochstufen) zur Ankochzone wird durch einen Energieregler gesteuert.
Auf dem Kochfeld sind die zwölf Kochstufen, um den Bedienknebel (9, Seite 6) herum, markiert.
Möglichst auf großer Kochstufe ankochen und auf kleiner Kochstufe weiterkochen.
Zum Einschalten den Bedienknebel im Uhrzeigersinn auf die gewünschte Kochstufe drehen.
Die Betriebsanzeige (10, Seite 6) leuchtet auf. Nach ca. 5 Sekunden erfolgt die selbsttätige Zündung und Überwachung der Kochzone.
Die Verbrennung ist kaum sichtbar. Nach einiger Zeit (auf Kochstufe 12 nach ca. 2 Minuten) glüht der Strahlungsbrenner rot auf.
Während des Betriebes brennt der Brenner nicht ständig, sondern wird in Abhängigkeit von der gewählten Kochstufe von dem Kochzonen - Energieregler immer wieder ab- und eingeschaltet.
Die Kochzone hat einen Zweikreisbrenner. Die äußere ringförmige Vergrößerung des Brennerdurchmessers wird durch den zweiten Bedienknebel (13, Seite 6) zu- bzw. abgeschaltet.
- großer Brennerdurchmesser
kleiner Brennerdurchmesser
Wichtig! In Stellung 12 wird nicht durch den Energieregler abgeschaltet, die Kochzone arbeitet mit maximaler Leistung! Der Schutz der Glaskeramik gegen Überhitzung funktioniert auch bei dieser Reglerstellung. Daher kann es bei nicht ausreichender Wärmeableitung durch nicht aufgestellte oder ungeeignete Töpfe auch in dieser Reglerstellung zu Abschaltungen kommen.
Da das Glaskeramik-Kochfeld die Wärme gut speichert, kann die Kochzone je nach Topfauslastung und Kochgutmenge 5 – 10 Minuten vor Beendigung des Kochvorgangs abgestellt werden.
Kochfeld abschalten
- Zum Abschalten den Kochzonenregler im Gegenuhrzeigersinn auf „●“ drehen.
Kochstellenbrenner zünden und einstellen
Jede Kochstelle besitzt einen eigenen Bedienknebel. Welcher Knebel zu welcher Kochstelle gehört, können Sie am Symbol auf dem Bedienfeld neben dem Knebel erkennen.
Beispiel: Knebel für die hintere Kochstelle:
Neben jedem Kochstellenknebel befinden sich die nachfolgenden drei Symbole:
„●“ „Aus“-Stellung
große Flamme
1
kleine Flamme
- Zum Zünden den Kochstellenknebel eindrücken und auf die Position „große Flamme“ drehen.
Die Kochstelle wird mit der elektrischen Zündung automatisch gezündet.
- Halten Sie den Knebel noch etwa 10 Sekunden gedrückt.
Dies ist notwendig, da die Gashähne des Gerätes thermoelektrisch gesichert sind. So wird verhindert, dass, falls ein Brenner ausgehen sollte, dauerhaft unverbranntes Gas ausströmen kann.
Sollte nach 10 Sekunden noch keine Zündung erfolgt, oder die Flamme wieder erloschen sein, ist der Versuch abzubrechen. Bis zu einem neuen Versuch mindestens eine Minute warten.
- Falls der Strom ausgefallen ist oder die Zündkerzen feucht sind, kann das ausströmende Gas auch durch ein Streichholz oder einen Gaszünder entzündet werden.
- Nach erfolgter Zündung stellen Sie die Flamme durch Drehen des Bedienknebels auf die gewünschte Größe ein.
- Drehen gegen den Uhrzeigersinn in Richtung „kleine Flamme“ verkleinert die Flamme.
- Drehen im Uhrzeigersinn in Richtung „große Flamme“ vergrößert die Flamme.
Einstellungen zwischen den Positionen „große Flamme“ und „Aus“ dürfen nicht verwendet werden.
- Wählen Sie zum Ankochen die größte Flamme und drehen Sie anschließend auf eine kleinere Flamme zurück.
Kochstelle abschalten
- Zum Abschalten den Knebel im Uhrzeigersinn auf „●“ drehen.
Wok-Brenner zünden und einstellen
Der Zweikreisbrenner besitzt nur einen Knebel, mit dem alle Funktionen eingestellt werden. Die Symbole für die einzelnen Bedienstellungen sind kreisförmig um den Bedienknebel angeordnet.
Positionen des Bedienknebels
A Geschlossen (Aus)
B Zündstellung
Außen- und Innenkreis Vollbrand
C Außenkreis Kleinbrand
D Innenkreis Vollbrand
Außenkreis geschlossen
E Innenkreis Kleinbrand
Der Wok-Brenner wird mit der elektrischen Zündung automatisch gezündet.
- Halten Sie den Knebel noch etwa 10 Sekunden gedrückt.
Dies ist notwendig, da die Gashähne des Gerätes thermoelektrisch gesichert sind. So wird verhindert, dass, falls ein Brenner ausgehen sollte, dauerhaft unverbranntes Gas ausströmen kann.
Sollte nach 10 Sekunden noch keine Zündung erfolgt, oder die Flamme wieder erloschen sein, ist der Versuch abzubrechen. Bis zu einem neuen Versuch mindestens eine Minute warten.
- Falls der Strom ausgefallen ist oder die Zündkerzen feucht sind, kann das ausströmende Gas auch durch ein Streichholz oder einen Gaszünder entzündet werden.
- Nach erfolgter Zündung stellen Sie die Flamme durch Drehen des Bedienknebels auf die gewünschte Größe ein. Die sichtbare Veränderung der Flammengröße zwischen Position (D) und (E) ist nur gering. In kleinster Einstellung (E) ist die Flammenstabilität eingeschränkt.
- Drehen gegen den Uhrzeigersinn in Richtung „Innenkreis Kleinbrand (E)“ verkleinert die Flamme.
- Drehen im Uhrzeigersinn in Richtung „Zündstellung“ (B) vergrößert die Flamme.
Einstellungen zwischen den Positionen „Zündstellung“ und „Aus“ dürfen nicht verwendet werden.
- Wählen Sie zum Ankochen die größte Flamme und drehen Sie anschließend auf eine kleinere Flamme zurück.
Wok-Brenner abschalten
- Zum Abschalten den Knebel im Uhrzeigersinn auf „●“ (A) drehen.
Allgemeine Hinweise:
Mit den richtigen Töpfen sparen Sie Kochzeit und Energie
Hinweise für Töpfe auf dem Kochfeld:.
- Keine Alufolie oder Kunststoffe auf die Kochzone legen.
- Benutzen Sie nur Töpfe mit ebenem und glattem Boden.
- Topf- und Pfannenböden müssen im kalten Zustand leicht nach innen eingezogen sein, da sie sich im heißen Zustand ausdehnen und dann auf der Kochfläche aufliegen. So wird die Wärme am besten weitergeleitet.
- Ideal zum Kochen auf Glaskeramik eignen sich Stahlemail, Kupfer und Edelstahl mit Sandwichboden. Andere Topfarten können zwar ebenfalls verwendet werden, allerdings ist meistens der Wärmeübergang zwischen Glaskeramik und Topf schlechter. So verlängert sich die Kochzeit und es wird mehr Energie verbraucht. Achten Sie beim Kauf von Töpfen auf die Eignung für Glaskeramik-Kochflächen.
- Die optimale Bodendicke liegt für Stahlemail bei 2 - 3 mm und für Edelstahl mit Sandwich-Boden bei 4 - 6 mm.
- Die Topfböden müssen sauber und trocken sein, um Kratzer auf dem Glaskeramik-Kochfeld zu vermeiden.
- Verwenden Sie keine Töpfe aus unbehandeltem Gußeisen oder solche mit elektrographierten Böden.
- Wählen Sie den Topfdurchmesser passend zur markierten Kochfläche. Ist die Kochfläche größer als der Topfboden, fließt Wärme ungenutzt an dem Topf vorbei und erhitzt die Griffe. Auf der Ankochzone soll bei maximaler Brennerwahl (Zweikreis) der Topfdurchmesser mindestens 140 mm und bei minimaler Brennereinstellung (Einkreis) mindestens 100 mm betragen.
Hinweise für Töpfe auf den Kochstellen:
- Wählen Sie den Topfdurchmesser passend zu der Größe der Kochstellen: Die Flammen sollten den Topfboden bedecken, aber nicht über den Rand des Topfbodens hinaus brennen. An der Seite vorbeifließende Wärme kann nicht genutzt werden und erhitzt die Griffe.
- Da der Wärmeübergang von der Flamme zum Topfboden bei Gasflammen optimal ist, können alle Arten von Töpfen und Pfannen verwendet werden, die hitzestabil sind und sich zum Kochen auf Flammen eignen. Ideal sind Töpfe aus Edelstahl, Aluminium, Email und Gusseisen, aber auch Glasformen eignen sich, wenn der Hersteller des Geschirrs dies ausdrücklich erlaubt.
- Es eignen sich auch Töpfe mit dünnen oder nicht ganz ebenen Böden, so dass eine Neuanschaffung von speziellem Kochgeschirr nicht notwendig ist. Töpfe mit Sandwichböden können sehr gut verwendet werden, bieten allerdings keine besonderen Vorteile gegenüber einfachen Töpfen.
- Empfohlene Topfdurchmesser: Starkbrenner (rechts hinten): 22 bis 26 cm Normalbrenner (rechts vorne): 14 bis 24 cm
Wok-Brenner (mitte): 24 bis 28 mm bei Töpfen mit ebenen Böden.
- Für Töpfe mit kleineren Böden (< 190 mm ∅) benutzen Sie bitte das zum Gerät gehörende Kleintopfkreuz.
Die besondere Ausbildung des Topfrägers erlaubt auch die Verwendung eines Woks. Wegen der besonderen Topfform können benachbarte Kochstellen ggf. nicht oder nur bedingt gleichzeitig genutzt werden.
Hinweise zum energiesparenden Kochen
- Kochen Sie mit möglichst wenig Flüssigkeit. Der Topfinhalt erwärmt sich schneller und es gehen weniger Vitamine und Mineralstoffe in die Flüssigkeit über, die oft weggeschüttet wird.
- Setzen Sie immer einen gut schließenden Deckel auf den Kochtopf. Der Topfinhalt kocht nur über, wenn eine zu große Flamme gewählt wurde. Schalten Sie auf eine kleinere Flamme zurück, wenn der Topfinhalt zu stark kocht. Sie benötigen so weniger Energie und vermindern die Feuchtigkeitsbildung beim Kochen.
-
Kochen Sie Speisen nur so lange wie notwendig. Durch das Warmhalten von Speisen wird mehr Energie benötigt als durch das Wiedererwärmen abgekühler Speisen. Zusätzlich schonen Sie die Vitamine: Sie haben so geringere Verluste, da viele Vitamine hitzeempfindlich sind.
-
Bei Gerichten mit langen Kochzeiten sparen Sie Energie und Zeit, wenn Sie einen Schnellkochtopf verwenden.
- Da das Glaskeramik-Kochfeld die Wärme gut speichert, kann die Kochzone je nach Topfinhalt 5 bis 10 Minuten vor Ende der Kochzeit ausgeschaltet werden. Die Fortkochzone kühlt dann allerdings stärker ab.
Reinigung und Pflege
Alle Flächen und Teile
- Keine Scheuermittel und -schwämme (insbesondere keine Stahlwolle) bzw. scharfe Reinigungsmittel verwenden! Chemische Ofenreiniger, Bleichmittel, Rost- und Fleckentferner können ätzend wirken und die Oberfläche verletzen.
- Säure- oder chlorhaltige Reinigungsmittel dürfen nicht verwendet werden.
- Oberflächen vor dem Reinigen abkühlen lassen.
- Meist reicht eine Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben. Reinigungsrückstände grundsätzlich mit einem feuchten Tuch vollständig entfernen, sie können ätzend wirken.
- Vermeiden Sie das Festbrennen von Verschmutzungen.
- Achten Sie darauf, dass Brennerköpfe und Brennerdeckel nach dem Reinigen richtig aufliegen. Brennerdeckel ggf. durch Drehen einrasten.
Glaskeramik-Kochfeld
- Keine Scheuermittel und -schwämme (insbesondere keine Stahlwolle) bzw. scharfe Reinigungsmittel verwenden! Chemische Ofenreiniger, Bleichmittel, Rost- und Fleckentferner können ätzend wirken und die Oberfläche verletzen.
- Warten Sie mit der Reinigung immer, bis sich das Kochfeld ausreichend abgekühlt hat.
Ausnahme: Zucker und geschmolzener Kunststoff (s. u.).
- Meist reicht eine Reinigung mit einem feuchten Tuch und etwas Handspülmittel nach jedem Gebrauch aus. Anschließend trocken nachreiben. Reinigungsrückstände grundsätzlich mit einem feuchten Tuch vollständig entfernen, sie könnten ätzend wirken.
- Vermeiden Sie das Festbrennen von Verschmutzungen.
- Verkrustungen und übergekochte Speisen mit einem Glasschaber entfernen. Zucker und geschmolzener Kunststoff sofort bei heißer Kochfläche entfernen.
- Stärkere Verschmutzungen und Flecken, die perlmuttartig schillern, können mit Edelstahlreiniger entfernt werden.
- Keine Reinigungstücher oder -schwämme verwenden, die für andere Zwecke in Gebrauch sind. Dies kann zu einer Verfärbung der Oberfläche führen, die aber erst beim nächsten Gebrauch des Gerätes sichtbar wird.
- Zum Schutz und zur Pflege des Glaskeramik-Kochfeldes empfehlen wir speziell entwickelte Mittel wie z.B. Ceraclen® oder Vitroclen® . Sie schützen die Kochfläche durch einen dünnen, wasser- und schmutzabweisenden Schutzfilm.
⚠️ Reparatur nur durch autorisierten Fachmann!
Prüfen Sie bitte zuerst, ob ein Bedienfehler vorliegt. Einige Störungen können Sie selbst beseitigen.
Reparaturen während der Garantiezeit sind nicht kostenfrei, wenn Bedienungsfehler vorliegen oder Sie einen Hinweis in der Störfallhilfe nicht beachtet haben.
Geben Sie im Kundendienstfall und bei der Ersatzteilbestellung die auf dem Typenschild angeführten Daten an.
| Störung Ursache Abhilfe | ||
| Abschalten des Kochfeldes nicht möglich. | Elektronisches Bauteil defekt. | Sicherung ausschalten, Gasabsperrhahn schließen, Kundendienst rufen. |
| Kochfläche heizt nicht auf. | Haushalts-Sicherung defekt. | Sicherung überprüfen oder erneuern. |
| Keine Gaszufuhr. Gasabsperrhahn öffnen. | ||
| Störungs- und Betriebsleuchte der Kochzone leuchten. | Luft in der Gasleitung (z.B. bei Erstinbetriebnahme). | Zunächst kurz- aus- und wieder einschalten (RESET).Tritt keine Änderung ein, Kundendienst rufen. |
| Interner Fehler. | ||
| Gasgeruch im Raum. Undichtigkeit an Gaszuleitung oder Gasabsperrhahn oder Kochzonenbrenner defekt. | Gashauptventil schließen,Raum lüften,keinen elektrischen Schalter betätigen,keine offene Flamme zünden,Installateur, Gaswerk oder Kundendienst sofort benachrichtigen. | |
| Kochstellen können nicht gezündet werden/funktionieren nicht. | Haushalts-Sicherung defekt. Sicherung überprüfen oder erneuern. | |
| Netzstecker nicht eingesteckt. | Netzstecker einstecken. | |
| Stromausfall. Die Kochstellen können mit einem Streichholz oder Anzünder gezündet werden. | ||
| Keine Gaszufuhr. Gasabsperrhahn öffnen. | ||
| Zündkerze feucht, verkrustet oder defekt. | Zündkerze reinigen. Gegebenenfalls aus-tauschen lassen.Die Kochstellen können mit einem Streich-holz oder Anzünder gezündet werden. | |
| Leiterdraht der Zündkerze gebrochen oder Isolator beschädigt. | Zündkerze austauschen lassen.Die Kochstellen können mit einem Streich-holz oder Anzünder gezündet werden. | |
| Kochstellen können nicht gezündet werden/funktionieren nicht. | Zündtransformator oder Schalter defekt. | Rufen Sie den Kundendienst.Die Kochstellen können mit einem Streichholz oder Anzünder gezündet werden. |
| Luft in der Gasleitung (z.B. bei Erstinbetriebnahme). | Zündvorgang wiederholen, gegebenenfalls auch mehrfach. | |
| Brennerdeckel liegt nicht richtig auf dem Brenner | Brennerdeckel richtig auf den Brenner legen. | |
| Abschalten einer Kochstelle nicht möglich. | Kochstellenhahn defekt. Gasab | sperrhahn schließen,Kundendienst rufen. |
Montage und Installation
Sicherheitshinweise
- Dieses Gerät muss nach den geltenden Bestimmungen installiert werden und darf nur in gut belüfteten Räumen benutzt werden. Vor Installation und Inbetriebnahme des Gerätes sind die Anleitungen zu beachten.
- Achtung! Die zum Anschluss der Geräte zugelassene Kategorie kann regional unterschiedlich sein. Im Zweifelsfall ist beim örtlichen Gasversorgungsunternehmen anzufragen, welche Gaskategorie in Betracht kommt.
- Vor dem Anschluss des Gerätes ist zu prüfen, ob die örtlichen Anschlussbedingungen (Gasart und Gasdruck) und die Geräteeinstellung übereinstimmen. Bei Abweichungen muss das Gerät entsprechend umgestellt werden!
- Die Einstellwerte für dieses Gerät sind auf einem Hinweisschild (oder auf dem Geräteschild) angegeben. Die Einstellwerte befinden sich auch in dieser Anleitung im Abschnitt „Technische Daten“ (Seite 30).
- Beim Anschluss an das Gasnetz sind insbesondere die einschlägigen Vorschriften und Richtlinien der Institutionen des Landes zu beachten, in dem das Gerät betrieben wird. Dies sind z. B.:
DVGW-TRGI 1986/96: Technische Regeln für Gasinstallation (Deutschland)
TRF 1996: Technische Regeln Flüssiggas (Deutschland)
ÖVGW-TRGI und TRG 2 Teil 1: Technische Regeln (Österreich)
SVGW-Gasleitsätze G1: Gasinstallation (Schweiz)
EKAS-Richtlinie Nr. 1942: Flüssiggas, Teil 2 (Schweiz)
Vorschriften der örtlichen Gasversorgungsunternehmen sowie Behörden (z. B. zum Feuerschutz) sind ebenfalls zu beachten. - Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
- Bei nicht geerdeten elektrischen Versorgungsnetzen ist der Einbau eines Ionisationstrafos zwingend erforderlich. Der entsprechende Einbausatz zum nachträglichen Einbau kann im Werk angefordert werden.
- Anschluss und Inbetriebnahme sowie Reparatur und Ein- und Umstellarbeiten dürfen nur von einem zugelassenen Gas-Installateur nach den geltenden Sicherheitsbestimmungen vorgenommen werden. Dabei sind die gesetzlich anerkannten Vorschriften und die Anschlussbedingungen des örtlichen Gas-Versorgungsunternehmens vollständig einzuhalten.
Unsachgemäß ausgeführte Arbeiten gefährden die Sicherheit des Benutzers! - Dieses Gerät wird nicht an eine Abgasführung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden.
Besonders zu beachten sind geeignete Belüftungsmaßnahmen. - Gerät bei Nichtzugänglichkeit des Anschlusssteckers durch LS-Schalter, Sicherungen oder Schütze mit mindestens 3 mm Kontaktöffnungsweite absichern.
- Bei Anschluß und Reparatur ist das Gerät mit einer der vorstehend genannten Einrichtungen stromlos zu machen. Bei Reparaturen an gasführenden Einrichtungen ist grundsätzlich die Energiezufuhr abzustellen.
Sicherheitshinweise (Fortsetzung)
- Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlußkabels auf Zug beansprucht wird.
- Bei der Umstellung von Erdgas auf Flüssiggas müssen in jedem Fall die Düsen der Kochstellenbrenner gewechselt werden. Dies gilt auch für den umgekehrten Fall. Die Umstellung darf nur von einem zugelassenen Fachmann durchgeführt werden.
- Änderungen am Gerät sind nur mit ausdrücklicher Genehmigung des Herstellers erlaubt.
- Am eingebauten Gerät dürfen betriebsisiolierte Teile nicht berührbar sein.
Einbauvoraussetzungen
Der Aufstellungsraum muss einen Rauminhalt von min. 4 m ^3 pro kW Nennbelastung haben und durch ein Fenster oder eine Tür ins Freie gelüftet werden können und mit einer Abluft-Dunstabzugseinrichtung, die über ein Mindest-Fördervolumen von 15 m ^3 /h pro kW Nennbelastung verfügt, ausgerüstet sein. Entsprechende Zuluftöffnungen aus dem Freien müssen vorhanden sein.
Bei dieser Auslegung kann die Betrachtung des unmittelbaren Verbrennungsluftverbundes herangezogen werden.
Das Kochfeld wird in einen Arbeitsplattenausschnitt eingebaut, der entsprechend den nachfolgend angegebenen Einbaumaßen herzustellen ist. Bei einer Arbeitsplattentiefe von 600 mm verbleibt hinten eine Stegreite von 55 mm.
Bei größerer Arbeitsplattentiefe vergrößert sich die hintere Stegbreite.
Die Einbauhöhe des Geräts beträgt 100 mm. Zwischenwände müssen entsprechend gekürzt werden.
Für den Gasanschluß wird unterhalb des Kochfeldes zusätzlicher Raum benötigt.
In der Küchenzeile dürfen an dieses Gerät einseitig nur Möbel (z.B. Hochschrank) angestellt werden, wenn diese ab Arbeitsplattenhöhe vom Kochfeldrahmen einen Mindestabstand von 60 mm haben. Aus arbeits-technischen Gründen sollte jedoch ein Abstand von ca. 300 mm nicht unterschritten werden. Auf der gegenüberliegenden Seite darf nur ein Möbel in Arbeitsplattenhöhe angestellt werden.
Die Wandabschlussleiste muss aus hitzebeständigem Material bestehen und darf im Bereich des Kochfeldes nicht mit Steckdosen versehen sein. Empfohlen wird eine Kunststoffträgerleiste mit einer Deckleiste aus Aluminium. Die auf der Arbeitsplatte aufliegende Schenkellänge darf 30 mm nicht überschreiten.
Die Wand oberhalb der Kochfläche muss aus nichtbrennbarem Material bestehen. Holz, Kunststoff, PVC-Folien etc. entsprechen nicht diesen Anforderungen.
Bei normalem Gebrauch können auf die umgebenden Möbelteile Abstrahlungstemperaturen von 65°C über Raumtemperatur einwirken. Die Möbelteile müssen mindestens diesen Anforderungen entsprechen.
Bei angrenzenden Möbeln muss der Kunststoffbelag bzw. das Furnier mit hitzebeständigem Kleber (100 °C) verarbeitet sein.
Der Mindestabstand von Hängeschränken über der Kochfläche beträgt 650 mm. Bei Dunstabzugshauben gelten die Angaben des Herstellers.

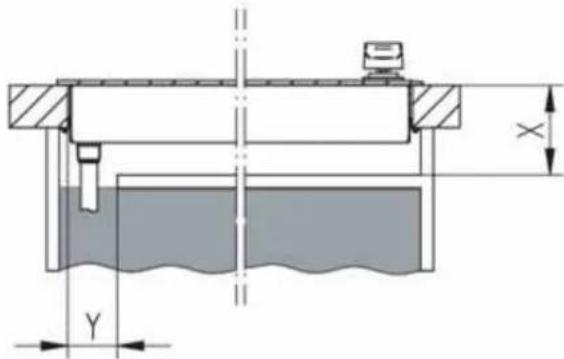

Das ordnungsgemäß eingebaute Kochfeld ist auf der Unterseite durch eine Abdeckung (K-Boden) so zu schützen, dass eine zufällige Berührung der Kochfeldunterseite nicht möglich ist.
Diese Abdeckung darf nur mit Werkzeug abnehmbar sein und muss in einem Abstand X von mindestens 120mm von der Arbeitsplatten- Oberfläche angebracht werden.
Nach hinten ist der K-Boden so zu begrenzen, dass, ausgehend von dem Arbeitsplattenausschnitt, eine Öffnung mit dem Maß Y = 60 mm verbleibt.
Bei der Aufstellung und Installation sind folgende einschlägige Vorschriften zu beachten:
DVGW-TRGI 1986/96: Technische Regeln für Gasinstallation (Deutschland)
TRF 1996: Technische Regeln Flüssiggas (Deutschland)
ÖVGW-TRGI und TRG 2 Teil 1: Technische Regeln (Österreich)
SVGW-Gasleitsätze G1: Gasinstallation (Schweiz)
EKAS-Richtlinie Nr. 1942: Flüssiggas, Teil2 (Schweiz)
Überprüfen Sie zunächst, ob das richtige Gas und der richtige Anschlussdruck vorhanden sind. Angaben zum Anschlussdruck finden Sie in dieser Anleitung unter „Technische Daten“.
Aus dem Gasart-Klebeschild ist ersichtlich, auf welche Gasart das Kochfeld eingestellt ist.
Eine Umstellung auf eine andere Gasart kann durchgeführt werden und ist in dieser Anleitung unter „Umstellen auf andere Gasart“ erläutert.
Der Stutzen für den Gasanschluss befindet sich rechts hinten auf der Unterseite des Gerätes.
Der Gasanschluss muss durch einen zugelassenen Gas-Installateur erfolgen!
Der Gasanschlussstutzen mit R 1/2"- Außengewinde ist so gestaltet, dass der Anschluss entweder fest mit einem Gasabsperrhahn entsprechend DIN 3534 oder unter Verwendung eines DVGW-zugelassenen Gassicherheitsschlauches in Ausführung M mit Steckdose erfolgt (DIN 3383, Blatt 1).
In der Schweiz ist zum Geräteanschluss die Verwendung von SVGW-zugelassenen Gassicherheitsschläuchen (mit Steckdose) zwingend vorgeschrieben.
Der bauseitige Gasanschluss ist vorzugsweise gut zugänglich im benachbarten Nebenschrank vorzusehen.
Die Leitungsteile müssen so verlegt werden, dass sie während des Betriebes nicht durch Wärme beschädigt werden können und nicht mit den beweglichen Teilen der Küchenelemente in Berührung kommen.
Den Gasabsperrhahn zunächst geschlossen lassen und den Stecker noch nicht in die Steckdose stekken.
Elektro-Anschluss
Bei nicht geerdeten elektrischen Versorgungsnetzen ist der Einbau eines Ionisationstrafos zwingend erforderlich. Der entsprechende Einbausatz zum nachträglichen Einbau kann im Werk angefordert werden.
Für den Elektro-Anschluss ist eine geerdete Schutzkontakt-Steckdose erforderlich.
Der elektrische Anschluss muss gemäß den VDE-Richtlinien vorgenommen werden und ist ebenfalls vorzugsweise in einem Nebenschrank vorzusehen. Der Netzanschluss für das Gerät muss 230 V/50 Hz betragen. Die elektrische Leistungsaufnahme beträgt ca. 20 W.
Die Anschlussleitung ist so zu führen, dass sie beim Betrieb des Gerätes nicht durch Wärme beschädigt wird.
Einbau

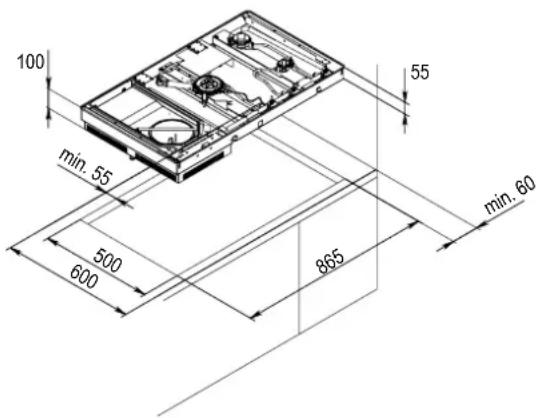

Einbaumaße
Die Arbeitsplattenstärke muss zwischen 30 und 40 mm betragen. Der seitliche Abstand zu Hochschränken muss mindestens 60 mm betragen. Aus arbeitstechnischen Gründen sollte jedoch ein Abstand von ca. 300 mm nicht unterschritten werden.
Wenn der Einbauraum nach unten durch einen horizontalen K-Boden abgegrenzt wird, muss durch eine mindestens 180 cm ^2 (z.B. 10 x 18 cm) große Öffnung im K-Boden ein Lüftungsverbund zu den übrigen Möbelteilen hergestellt werden.
- Arbeitsplattenausschnitt nach den vorgegebenen Maßen möglichst exakt mit einem geraden Sägeblatt oder einer Oberfräse herstellen. Die Schnittkanten sollten danach versiegelt werden damit keine Feuchtigkeit eindringt.
- Gerät aus der Verpackung entnehmen.
Zum Schutz der Glaskeramik-Kochfläche beim Transport, wird diese auf dem Kochfeld-Unterteil montiert ausgeliefert. Zur Gerätemontage in der Arbeitsplatte muss die Glaskeramik-Kochfläche deshalb erst abgenommen werden.
- Dazu das Gerät der Verpackung entnehmen, die Rändelschraube (14, Seite 22) unter dem Kochfeldgehäuse abschrauben, die Befestigungsschrauben der Druckringe herausdrehen, die Druckringe (23, Seite 22) mit aufgezogenen Dichtungen abnehmen und die Glaskeramik-Kochfläche abnehmen.
- Glaskeramik-Kochfläche vorsichtig an geeigneter Stelle ablegen.
- Danach Gerät wie beschrieben einbauen.

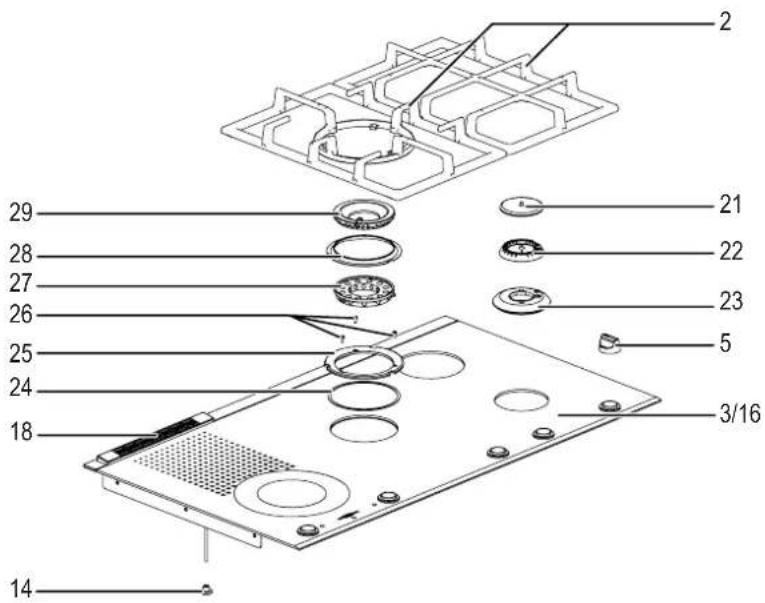

Gerätemontage
- Geräteseitigen Gasanschluss gemäß den auf Seite 20 gemachten Angaben vorbereiten.
- Kochfeldunterteil in den vorbereiteten Arbeitsplattenausschnitt einsetzen.
- Schrauben (20) aller Spannklammern (7) (für 30 mm Arbeitsplatte Spannklammern (7) drehen) zum Ausschnittsrand schieben und anziehen.
- Eine der Dichtungen (24) aus der Verpackung nehmen und auf den Wok-Brennerkörper (30, Seite 26) legen.
- Glaskeramik-Kochfläche aufnehmen und das beiliegende Dichtungsband von unten randbündig auf die Glaskeramikplatte aufkleben.
- Glaskeramikplatte auf die Arbeitsplatte auflegen.
Die Glaskeramik-Platte muss unbedingt eben aufliegen und im Bereich der Brenneröffnung sorgfältig positioniert werden.
- Die Rändelschraube (14) unter dem Kochfeldgehäuse wieder anschrauben.
- Druckringe (23, Seite 22) mit den aufgezogenen Dichtungen auflegen und Druckring so positionieren, dass die Schraubenöffnungen auf den Gewindebohrungen im Brenner liegen.
Der Druckring muss eben aufliegen (nicht verkanten)! Sollten Dichtungen auf der Glaskeramik-Kochfläche haften bleiben, so ist beim Aufziehen auf die Druckringe darauf zu achten, dass die ca.1,5 cm breite Lippe der Dichtung in die Ausnehmung des Druckringes eingelegt wird. - Mit den beiliegenden Schrauben die Druckringe (23, Seite 22) mit den Brennerunterteilen (31, Seite 26) verschrauben. Schrauben gleichmäßig anziehen.
- Brennerteile den Verpackungen entnehmen.
– Die Brennerköpfe (22, Seite 22) aufstecken, Brennerdeckel (21, Seite 22) auflegen.
Wok-Brenner
- Zweite Dichtung (24, Seite 22) mit dem Druckring (25, Seite 22) in die Brenneröffnung legen. Druckring so positionieren, dass die Schraubenöffnungen auf den Gewindebohrungen im Brenner liegen.
Der Druckring muss eben aufliegen (nicht verkanten)! - Mit den beiliegenden Schrauben (26, Seite 22) den Druckring mit dem Brennerunterteil (30, Seite 26) verschrauben. Schrauben gleichmäßig anziehen.
- Brennerteile den Verpackungen entnehmen und nacheinander auflegen (siehe Zeichnung), dabei auf erforderliches Einrasten achten.
- Topfträgerteile (2, Seite 22) auflegen.
Die Bedienknebel (5, Seite 6), (6, Seite 6), (8, Seite 6), (9, Seite 6) und (13, Seite 6) aus der Verpackung nehmen und aufstecken.
Hierbei ist zu beachten, dass die Bedienknebel unterschiedliche Einsätze haben und richtig zugeordnet werden müssen. Die Bedienknebel (5), (6) und (8) haben einen kurzen Einsatz. Die Bedienknebel (9) und (13) haben eine langen Einsatz und unterschiedliche Abflachungen. Beachten Sie, dass Sie den jeweils passenden Knebel aufstecken. Knebel ggf. tauschen.
Gasanschluss herstellen
- Den Gasanschluss unter Beachtung der Angaben auf Seite 20 herstellen.
Versorgungsleitungen prüfen
Stromversorgung
- Überprüfen Sie die Verlegung des Anschlusskabels. Es darf nicht eingeklemmt sein, über den Herd geführt werden oder am Abluftkanal liegen.
Gasversorgung:
- Schläuche müssen in ausreichendem Abstand zu heißen Flächen verlegt sein. Schläuche nicht einklemmen!
Inbetriebnahme
- Den Stecker in eine Schutzkontakt-Steckdose einstecken.
- Den Gasabsperrhahn öffnen, bzw. Stecker des Gassicherheitsschlauchs in die Gas-Steckdose stecken.
Vor der Inbetriebnahme muss das Gerät vom Installateur auf einwandfreie Funktion und Gasdichtheit überprüft werden. Danach ist das Gerät betriebsbereit.
Der Installateur muss dem Betreiber die Bedienung des Geräts anhand der Gebrauchsanleitung erklären. Die Gebrauchsanleitung anschließend dem Betreiber aushändigen.
Umstellen auf andere Gasart
- Die Umstellung auf eine andere Gasart darf nur von einem zugelassenen Fachmann vorgenommen werden.
- Alle mit G20 gekennzeichneten Geräte sind im Wobbeindex-Bereich von 11,3-15,2 kWh/m ^3 ohne Veränderung der Einstellung zu betreiben.
- Bei der Umstellung auf eine andere Gasart müssen in jedem Fall die Strahlerdüsen sowie die Düsen der Kochstellenbrenner bzw. des Woks gewechselt werden.
- Wird eine Änderung der Einstellung vorgenommen, so ist die Einstellung neu zu kennzeichnen.
Vor dem Wechsel die Gas- und Elektroenergiezufuhr unterbrechen (Leitungen trennen).
Achten Sie darauf, Düsen mit dem richtigen Düsendurchmesser zu verwenden. Geeignete Düsen sind auf Seite 31 in der Tabelle „Düsendurchmesser“ angegeben.
- Zum Gasdüsenwechsel muss die Glaskeramikplatte entfernt werden.
- Bedienknebel abziehen.
- Die Topfträger, Brennerdeckel und -köpfe abnehmen.
- Anschließend die Schrauben herausdrehen, mit denen die Druckringe an den Brennerkörper geschraubt sind.
- Nehmen Sie die Druckringe ab (siehe Abb. auf Seite 22).
- Lösen Sie die Rändelschraube (14, Seite 22) unter dem Kochfeldgehäuse.
- Heben Sie die Glaskeramikplatte ab.
Wechsel der Düsen der offenen Kochstellenbrenner

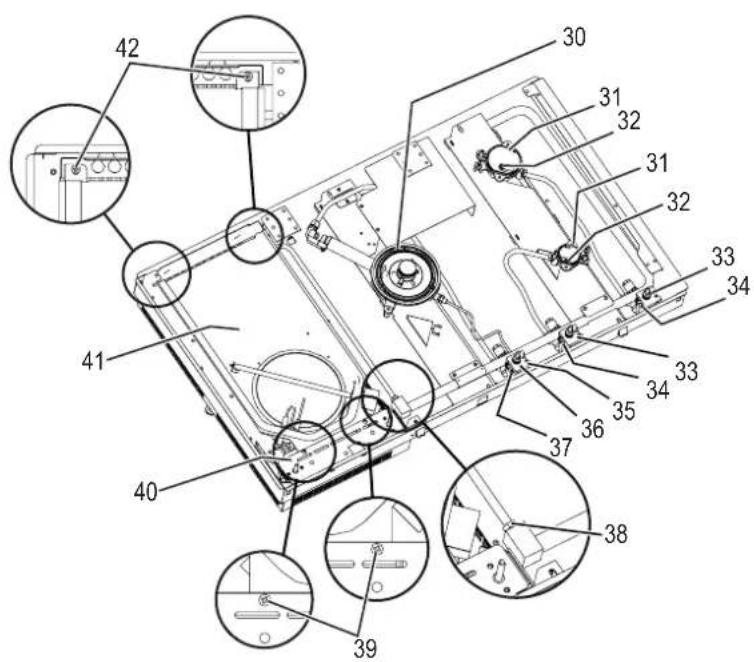

Wechsel der Hauptgasdüsen
- Wechseln Sie die Hauptgasdüsen (32, Seite 26) in den Brennerunterteilen (31, Seite 26) mit einem 7 mm Steckschlüssel.
- Prüfen Sie nach dem Düsentausch die Gasdichtheit.
Wechsel der Kleinstelldüsen
- Drehen Sie den Schalter (33) zur Seite oder entfernen Sie den Sicherungsring und nehmen Sie die MS-Scheibe, die Feder und den Schalter ab.
- Schrauben Sie die Kleinstelldüse (34) heraus und drehen Sie die neue Kleinstelldüse bis zum Anschlag hinein.
- Drehen Sie den Schalter (33) wieder zurück bzw. stecken Sie den Schalter, die Feder und den Messingring wieder auf und sichern Sie die Bauteile mit dem Sicherungsring.
- Führen Sie eine Funktionsprüfung durch.

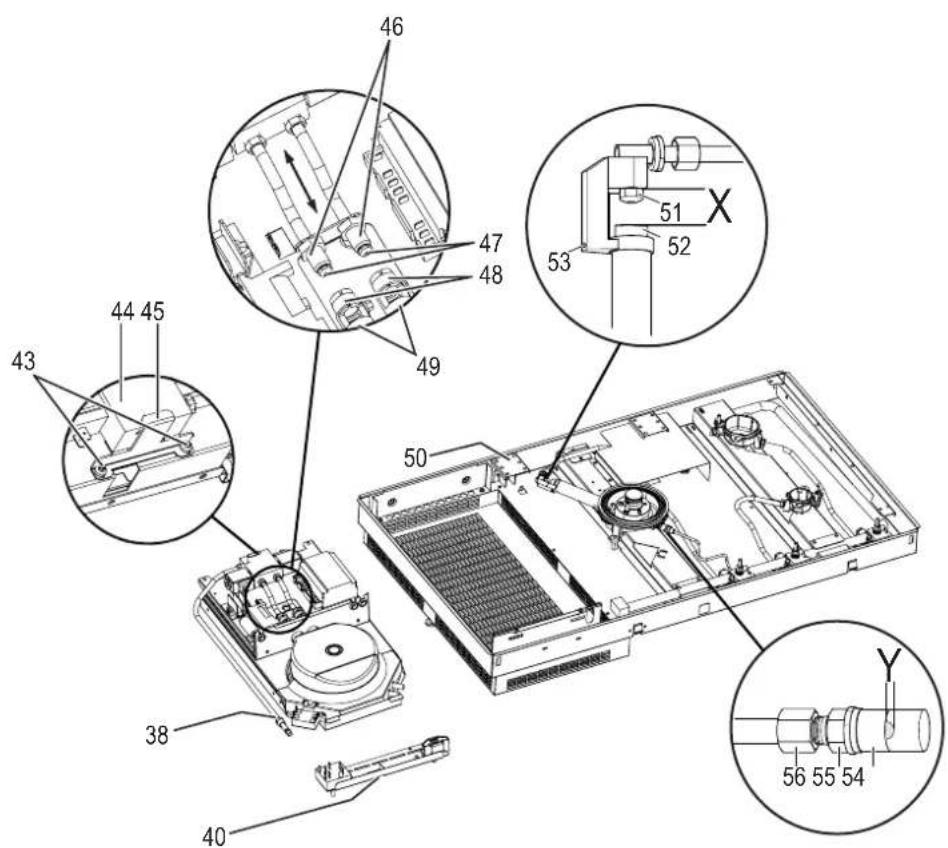

Wechsel der Kochfeld-Düsen
Zum Wechsel der Kochfeld-Düsen muss das Brennermodul aus dem Kochfeldunterteil ausgebaut werden.
- Gaszuleitung zum Modul (41, Seite 26) durch Herausdrehen der Überwurfmutter (38, Seite 26) trennen.
- Elektrische Zuleitung zum Modul (41, Seite 26) durch Abziehen der isolierten Flachsteckhülse (blaue und braune Litze) sowie der Flachsteckhülse des Schutzleiters (grün/gelb) vom Netzanschluss (50, Seite 29) trennen. Der Schutzleiter muss zum Abziehen entriegelt werden (Eindrücken der vorstehenden Rastnase).
- Schrauben (39, Seite 26) und (42, Seite 26) herausdrehen. Danach ist die Blechabdeckung (40, Seite 26) mit den daran montierten Teilen lose und nur noch durch die elektrischen Verbindungen mit dem Modul (41, Seite 26) verbunden.
- Modul hinten anheben und nach hinten aus den beiden vorderen Halterungen herausziehen.
- Modul zusammen mit der Blechabdeckung (40, Seite 26) sorgfältig seitlich ablegen. Hierbei ist zu beachten, dass die Brennerseite nach unten zeigt.
- Schlauchschellen (48, Seite 29) lösen.
- Schrauben (43, Seite 29) herausdrehen und Stützblech (45, Seite 29) entfernen.
- Baugruppe Magnetventil (44, Seite 29) nach hinten abziehen. Dazu ggf. die Litzen von den Magnetventilspulen abziehen.
Halten Sie beim Wechseln der Düsen unbedingt gegen, damit die Positionen der Gaszuleitungen nicht verändert werden.
- Düsen (47, Seite 29) wechseln.
Achten Sie darauf, Düsen mit dem richtigen Düsendurchmesser zu verwenden. Geeignete Düsen sind auf Seite 31 in der Tabelle „Düsendurchmesser“ angegeben.
- Zur Montage die Arbeitsschritte in umgekehrter Reihenfolge durchführen. Dabei die Düsenhalter (46, Seite 29) bis zum Anschlag der Injektore (49, Seite 29) einschieben und mit den Schlauchschellen (48, Seite 29) sichern.
Wechsel der Außenkreisdüse (Wok-Brenner)
- Lösen Sie die Arretierschraube (53, Seite 29) und schieben Sie den MS Injektor (52, Seite 29) soweit in das Mischrohr bis die Außenringdüse (51, Seite 29) zugänglich ist.
- Wechseln Sie die Außenringdüse.
- Verschieben Sie den MS Injektor, bis sich der Abstand (X, Seite 29) aus der nachstehenden Tabelle ergibt. Ziehen Sie die Arretierschraube (53, Seite 29) wieder an.
- Prüfen Sie nach dem Düsentausch die Gasdichtheit.
| Gasart, Drücke Außenbrenner X Innenbrenner | Y | |
| Erdgas G20, 2H, 2E20 mbar | 6 mm | 3/4 offen ( ) |
| Erdgas LL | 6 mm | 1/2 offen ( ) |
| Flüssiggas G30/G31, 3B/PButan/Propan 50 mbar | 11 mm | voll offen ( ) |
Wechsel der Innenkreisdüse (Wok-Brenner)
- Lösen Sie die Verschraubung (56, Seite 29) und drehen Sie den Düsenhalter (54, Seite 29) heraus.
- Tauschen Sie die Innenringdüse (57) aus.
– Schrauben Sie den Düsenhalter wieder ein und verbinden Sie Ihn mit der Zuleitung.
- Stellen Sie die Schiebehülse (54, Seite 29) anhand vorstehender Tabelle (Y, Seite 27 und 29) ein.
Einstellung der Minimal-Stellung
Die Einstellung der Minimalstellung der Brenner muss bei abgenommener Glaskeramikplatte erfolgen! Wegen der danach vorhandenen Zugänglichkeit der elektrischen Verdrahtung darf das Gerät nicht wieder an das Stromnetz angeschlossen werden! Zünden Sie den Brenner mit einem Streichholz oder einem Gaszünder.
- Legen Sie die Brennerringe und -deckel des Wok-Brenners auf. Achten Sie auf die richtige Positionierung!
- Drehen Sie den Schalter zur Seite oder entfernen Sie den Sicherungsring und nehmen Sie die MS-Scheibe, die Feder und den Schalter ab.
- Schrauben Sie die Kleinstelldüsen (35) und (37) heraus und drehen Sie die neuen Kleinstelldüsen bis zum Anschlag hinein. Die Düse mit dem größeren Durchmesser muss in Position (37) eingeschraubt werden.
- Zünden Sie den Kochstellenbrenner und drehen Sie den Knebel auf die Position „Außenkreis Kleinbrand“ (Pos. C, Seite 12).
- Versichern Sie sich, dass die Flammen nicht verlöschen, wenn der Knebel schnell von Maximalstellung zur Position (Pos. C, Seite 12) gedreht wird. Sollte dies der Fall sein kann die Kleinstelldüse (37) minimal nach links zurückgedreht werden.
- Drehen Sie den Knebel auf die Position „Innenkreis Kleinbrand“ (Pos. E, Seite 12).
- Versichern Sie sich, dass die Flammen nicht verlöschen, wenn der Knebel schnell von Maximalstellung zur Position (Pos. E, Seite 12) gedreht wird. Sollte dies der Fall sein kann die Kleinstelldüse (35) minimal nach links zurückgedreht werden.
- Nehmen Sie die Brennerringe und -deckel des Wok-Brenners wieder ab.
- Drehen Sie den Schalter wieder zurück bzw. stecken Sie den Schalter, die Feder und die MS-Scheibe wieder auf und sichern Sie die Bauteile mit dem Sicherungsring.
- Führen Sie eine Funktionsprüfung durch.
Leistung, Verbrauch und Gerätemaße
| GFP 2794 | |
| Brennerleistung bezogen auf H_S ( H_P ) | |
| Zweikreisbrenner | 2,5 (2,25) kW (2 x 1,25 (1,12) kW) |
| Starkbrenner (HR) | 1 x 3 (2,7) kW |
| Normalbrenner (VR) | 1 x 1,65 (1,49) kW |
| Wok-Brenner | 1 x 5,9 (5,31) kW |
| Anschlusswerte | |
| Gas | 13,05 kW |
| Flüssiggas | 947 g/h |
| Elektro gesamt | ca. 20 W |
| Gerätemaße/mm | |
| Kochfeld B x T x H | 900 x 520 x 100 |
| Ausschnitt B x T | 865 x 500 |
| Geräteklasse | 3 |
| Produkt-Identnummer | CE0085BQ0415 |
| SVGW-Nr. | |
Die Leistungsangaben beziehen sich auf den Brennwert und sind errechnet mit den Prüfgasen Erdgas G20 (Methan) und Flüssiggas G30 (Butan). Die Geräte sind nach VDE- und DVGW-Richtlinien sowie der EG-Gasgeräterichtlinie (90/396/EWG) und EN 30 geprüft.
Düsendurchmesser
| Gasart, Drücke | ∅ Düsen für Strahler | ∅ Düsen für Brenner (Durchmesser der Kleinstelldüse) | |||
| Starkbrenner | Normalbrenner | Wok-Brenner | |||
| Außenring Innenring | |||||
| Erdgas G20, 2H, 2E 20 mbar | 2 x 0,85 mm | 1,29 mm (0,60) | 0,97 mm (0,50) | 1,75 mm (0,74) | Y (0,40) |
| Erdgas G25, 2LL 20 mbar | 2 x 0,90 mm | 1,40 mm (0,60) | 1,05 mm (0,50) | 2,00 mm (0,88) | P (0,45) |
| Flüssiggas G30/G31, 3B/P Butan/Propan 50 mbar | 2 x 0,50 mm* | 0,79 mm (0,30) | 0,57 mm (0,25) | 1,00 mm (0,46) | C (0,23) |
*Diese Düsen sind für Propan optimiert. Diese Düsen werden für die Flüssiggaseinstellung für Deutschland als Standard verwendet. Der Betrieb mit Flüssiggasgemisch (Butan/Propan) ist ebenfalls mit diesen Düsen geprüft und ohne Beeinträchtigung möglich.
Einstellungen (G20, 2H, 2E, 20 mbar)
Alle mit (G20, 2H, 2E, 20 mbar) gekennzeichneten Geräte sind im Wobbeindex-Bereich von 11,3 - 15,2 kWh/m³ (bezogen auf 15 °C, 1013 mbar) ohne Veränderung der Einstellung zu betreiben.
Nur über den Kundendienst bezogene Spezialdüsen verwenden! Die Werte der Tabelle sind in die Düsen eingeprägt! Die Verwendung größerer als für den Gasanschlussdruck zugelassener Düsen führt zur Zerstörung des Gerätes und zu Gesundheitsschäden beim Benutzer (CO-Emission)!
Die Düsen sind in der Einheit 1/100 mm gekennzeichnet.
Gasanschlusswerte
| Gasart, Drücke | Gasdurchfluss | |||
| Starkbrenner | Normalbrenner | Strahler | Wok-Brenner | |
| Erdgas G20, 2H, 2E 20 mbar | 286 l/h 157 | l/h 238 l/h 562 l/h | ||
| Erdgas G25, 2LL 20 mbar | 332 l/h 183 | l/h 277 l/h 654 l/h | ||
| Flüssiggas G30/G31, 3B/P Butan/Propan 50 mbar | 218 g/h 120 | g/h 182 g/h 428 | g/h | |
Tabelle Nennbelastung
| Gasart, Drücke | Nennbelastung bezogen auf H_S(H_I) | |||
| Starkbrenner | Normalbrenner | Strahler | Wok-Brenner | |
| Erdgas G20, 2H, 2E 20 mbar | 3 (2,7) kW 1,65 | (1,49) kW 2,5 (2,25) kW 5,9 (5,3) kW | ||
| Erdgas G25, 2LL 20 mbar | 3 (2,7) kW 1,65 | (1,49) kW 2,5 (2,25) kW 5,9 (5,3) kW | ||
| Flüssiggas G30/G31, 3B/P Butan/Propan 50 mbar | 3 (2,7) kW 1,65 | (1,49) kW 2,5 (2,25) kW 5,9 (5,3) kW | ||
Bei Bedarf können die Düsensätze für Erdgas LL bestellt werden.
Einstellungen (G20, 2H, 2E, 20 mbar) und (G20/G25, 20/25 mbar).
Alle mit (G20, 2H, 2E, 20 mbar) gekennzeichneten Geräte sind im Wobbeindex-Bereich (15 °C, 1013 mbar) von 11,3 – 15,2 kWh/m3 ohne Veränderung der Einstellung zu betreiben.
Alle mit Druckpaar betriebenen und gekennzeichneten Geräte (G20/G25, 20/25 mbar) sind im Wobbeindex-Bereich (15 °C, 1013 mbar) von 10,8 – 15,2 kWh/m3 ohne Veränderung der Einstellung zu betreiben.
Achtung! Die Einstellwerte für dieses Gerät sind auf einem Hinweisschild (oder auf dem Geräteschild) angegeben. Wird eine Einstellung geändert, so ist die Einstellung neu zu kennzeichnen.
Tabelle der zugelassenen Gasarten und Drücke
| Land (ISO-Länderkürzel) | Kategorie Erdgas Flüssiggas | ||
| Deutschland (DE) | II_2ELL3B/P | E (G20) 20 mbarLL (G25) 20 mbar | Butan/Propan(G30/G31, 3B/P) 50 mbar |
| Österreich (AT) | II_2H3B/P | H (G20) 20 mbar Butan/Propan | (G30/G31, 3B/P) 50 mbar |
| Schweiz (CH) | II_2H3B/P | H (G20) 20 mbar Butan/Propan | (G30/G31, 3B/P) 50 mbar |

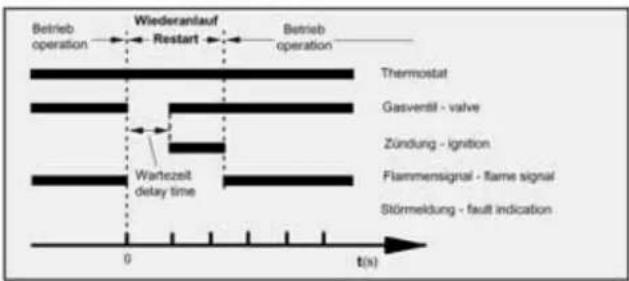

Programmablaufschema
Feuerungsautomat im abgedeckten Kochfeld
- Wartezeit: 5 Sekunden
- Sicherheitszeit: 10 Sekunden

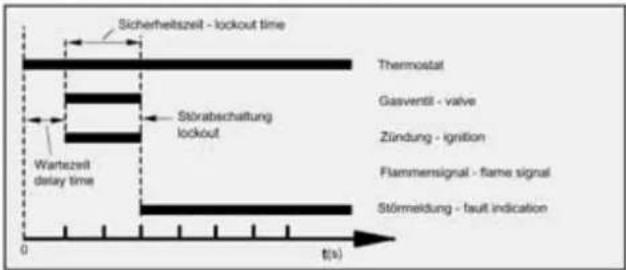

Ausbleiben der Brennerflamme - Flame failure
Oranier - Werksgarantie
Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.
Für unsere ORANIER- Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:
Die ORANIER- Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen.
Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.
- Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.
- Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen ORANIER- Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER- Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.
- Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
- Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.
-
Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
-
Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:
- Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel.
- Falsche Größenwahl.
- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.
- Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
- Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäß-Ber Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).
- Verschleiß der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).
Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.
Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.
ORANIER Heiz- und Kochtechnik GmbH
Weidenhäuser Str. 1 – 7
35075 Gladenbach
ORANIER
Die Welt des Kochens und des Heizens
Tradition und Fortschritt
Einbaugeräte
Für jede moderne Einbauküche die richtigen Geräte
- Einbauherde Gas oder Elektro, in modernem oder nostalgischem Design
- Einbau-Gas-Kochmulden
- Glaskeramik-Kochfelder, mit Bedienung über Herd oder Touch-Control
• Gas-Ceran-2000 gasbeheiztes Ceranfeld mit energiesparender Kochtechnik und Gasherd mit elektronischer Steuerung
• Gourmet-Koch-Backstationen 90 und 100 cm Ausführung mit Gas-Kochfläche, Gas- oder Elektro-Backofen - Dunstabzugsgeräte, Wand- und Kochinselhauben sowie Flachlüfter 60 und 90 cm
- Kühl- und Gefriergeräte
- Geschirrspülautomaten
Standherde Gas- und Elektro
Gas-Heiz und Kochherde
Gas-Zusatzherde
Kaminöfen für Holz- und Gasbefeuerung
Gasheizautomaten x Ölöfen
Dauerbrandöfen für Holz und Kohle
Oranier produziert und vertreibt seit Jahrzehnten Produkte, die sich durch Qualität und Design auszeichnen.
