BEDIENUNGSANLEITUNG HG694340XB AEG

1. SICHERHEITSINFORMATIONEN 3
2. SICHERHEITSHINWEISE 4
3. GERÄTEBESCHREIBUNG 7
4. TÄGLICHER GEBRAUCH 7
5. PRAKTISCHE TIPPS UND HINWEISE 8
6. REINIGUNG UND PFLEGE 9
7. FEHLERSUCHE 10
8. MONTAGE 12
9. TECHNISCHE DATEN 15

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG!

Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

2. ! SICHERHEITSHINWEISE

Dieses Gerät ist für folgende Märkte geeignet: DE AT

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Auf-

quellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.
- Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
- Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
- Kabel zugentlasten.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
- Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
- Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gas-Anschluss

• Die Gasanschlüsse müssen von einer Fachkraft ausgeführt werden.
- Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
- Informationen über die Gasversorgung finden Sie auf dem Typenschild.

- Das Gerät darf nicht an eine Absaugablage für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

2.2 Gebrauch

WARNUNG!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

WARNUNG!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt

sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Bedienfeld fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.
• Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.
• Stellen Sie sicher, dass die Lüftungsschlitze frei sind.
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

• Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Es darf nicht über die Ränder der Kochfläche herausragen.

• Verwenden Sie ausschließlich das mit dem Gerät gelieferte Zubehör.

• Setzen Sie keinen Wärmeverteiler auf den Brenner.

2.3 Reinigung und Pflege

WARNUNG!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspüler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

2.4 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an Ihre kommunale Behörde.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.
• Drücken Sie die äußeren Gasrohre flach.

3. GERÄTEBESCHREIBUNG

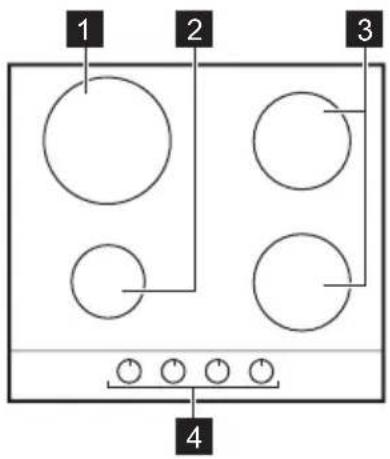

3.1 Kochfeldanordnung

1 2 3 4

1 Starkbrenner
2 Hilfsbrenner
3 Normalbrenner
4 Einstellknöpfe

3.2 Kochstellen-Schalter

Symbol Beschreibung
	keine Gaszufuhr / Gerät ausgeschaltet
	Zündstellung / maximale Gaszufuhr

Symbol Beschreibung
	minimale Gaszufuhr

4. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Sicherheitshinweise.

4.1 Zünden des Brenners

WARNUNG!

Bei offenem Feuer in der Küche ist größte Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haftung

Zünden Sie immer erst den Brenner, bevor Sie ein Kochgefäß darauf stellen.

So zünden Sie den Brenner:

1. Drehen Sie den Knopf nach links entgegen dem Uhrzeigersinn auf die Maximalstellung (☆) und drücken Sie ihn nach innen.

2. Halten Sie den Knopf etwa 5 Sekunden lang gedrückt, so dass sich das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.

3. Wenn die Flamme gleichmäßig brennt, stellen Sie sie auf die gewünschte Stufe ein.

Lässt sich der Brenner auch nach einigen Versuchen nicht zünden, überprüfen Sie, ob die Brennerkrone und der dazugehörige Deckel korrekt sitzen.

Jeder Kochzonen-Schalter hat eine Kontrolllampe. Die Kontrolllampe leuchtet auf, wenn der Kochzonen-Schalter gedreht wird.

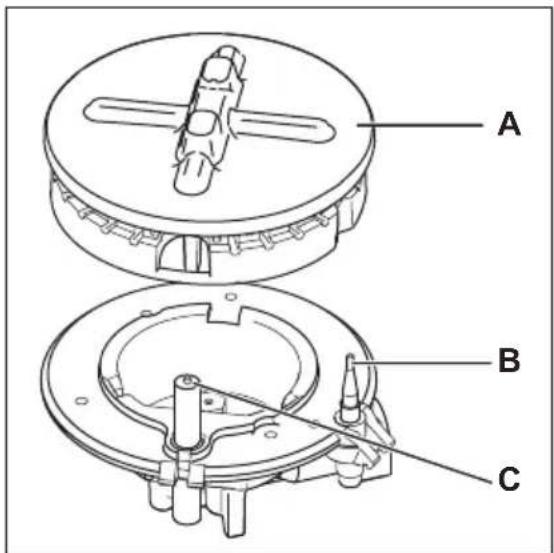

A B C

A) Brennerdeckel und -krone
B) Thermoelement
C) Zündkerze

WARNUNG!

Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

4.2 Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol ●.

WARNUNG!

Bevor Sie das Kochgeschirr vom Brenner herunternehmen, drehen Sie die Flamme herunter, oder drehen Sie sie ganz ab.

5. PRAKTISCHE TIPPS UND HINWEISE

WARNUNG!

Siehe Sicherheitshinweise.

5.1 Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die Siedetemperatur aufrecht erhalten wird.

Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.

Brenner Durchmesser des Kochgeschirrs
Starkbren-ner	180 - 260 mm
VordererNormal-brenner	120 - 220 mm
HintererNormal-brenner	120 - 240 mm
Hilfsbren-ner	80 - 180 mm

WARNUNG!

Verwenden Sie zum Kochen auf den Gasbrennern kein Kochgeschirr aus Gusseisen oder Speckstein und keine Grill- oder Sandwichplatten.

WARNUNG!

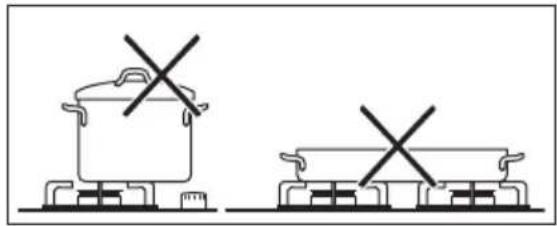

Achten Sie darauf, dass die Topfböden nicht die Einstellknöpfe berühren. Befinden sich die Einstellknöpfe unter den Topfböden, werden sie durch die Flamme erhitzt.

Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen. Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf die Kochzonen.

Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschütten und Verletzungen zu vermeiden.

WARNUNG!

Verwenden Sie keinen Wärme- verteiler.

WARNUNG!

Heiße Flüssigkeiten, die während des Kochens verschüttet werden, können zum Zerspringen der Glasplatte führen.

6. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Sicherheitshinweise.

WARNUNG!

Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführen.

Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

• Sie können die Topfträger entfernen, um das Kochfeld leichter zu reinigen.
• Reinigen Sie die emaillierten Teile, den Brennerdeckel und die Brennerkrone mit warmen Seifenwasser und

trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.
  • Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.
• Falls Sie die Topfträger von Hand spülen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie ggf. hartnäckige Flecken mit einer Reinigungspaste.
• Achten Sie darauf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.
• Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass sich die Arme

der Topfträger in der Mitte des Brenners befinden.

- Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.

Entfernen von Verunreinigungen:

1. – Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel.

- Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie dazu einen speziellen Glas- oder Edelstahlreiniger.

1. Feuchten Sie ein Tuch mit etwas Reinigungsmittel an und wischen Sie damit nach.
2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

WARNUNG!

Verwenden Sie keine Messer, Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume zwischen den Außenringen der Brenner und dem Gehäuse (sofern vorhanden).

WARNUNG!

Verschieben Sie das Kochgeschirr nicht auf der Glasplatte, ohne es anzuheben, um die Oberfläche nicht zu zerkratzen. Lassen Sie außerdem keine schweren oder spitzen Gegenstände auf die Glasplatte oder die Kante des Kochfeldes fallen.

6.1 Reinigen der Zündkerzen

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

6.2 Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktions-tüchtigkeit des Druckreglers überprüfen.

7. FEHLERSUCHE

Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betätigen der elektrischen Zündung.	• Kein Strom. • Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.• Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.

Problem Mögliche Ursachen Abhilfe
• Brennerdeckel und	Brennerkrone sitzen nicht richtig.	• Stellen Sie sicher, dass der Brennerdeckel und Brennerkrone richtig sitzen.
Gasflamme erlischt sofort nach dem Entzünden.	• Das Thermoelement ist nicht ausreichend erwärmt.	• Halten Sie den Schalter nach dem Entzünden ca. 5 Sekunden lang gedrückt.
Der Gasbrenner brennt ungleichmäßig.	• Speisereste an der Brennerkrone.	• Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ord-

nungsgemäß bearbeitet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell ......
• Produktnummer (PNC) ......
• Seriennummer (S.N.) ......

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

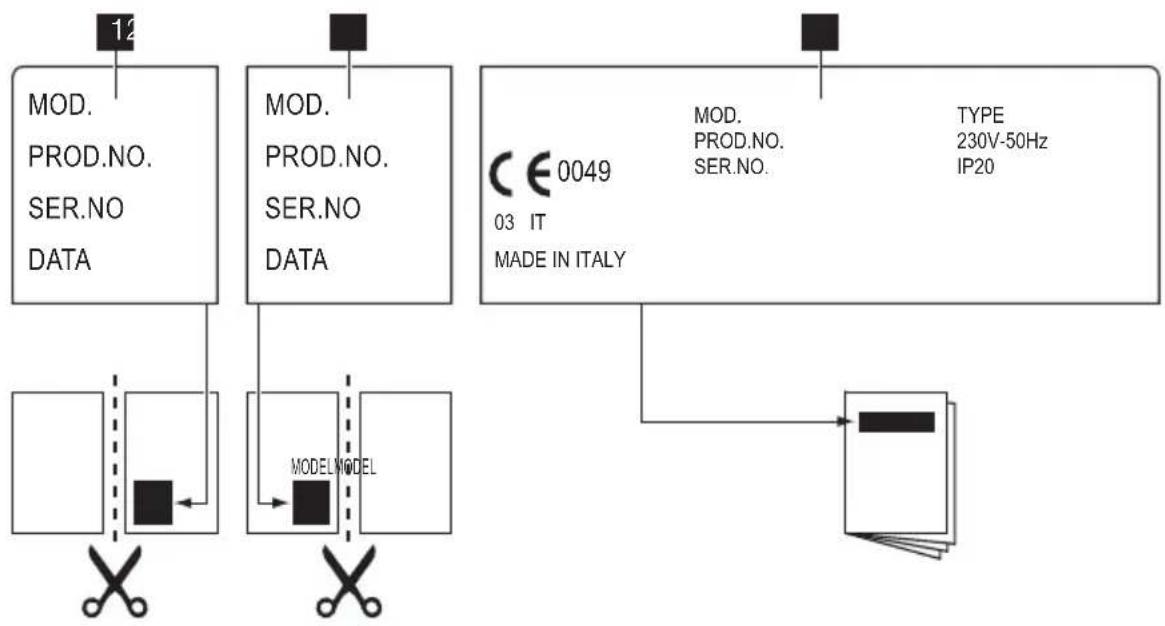

7.1 Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt, an:

1 Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil

2 Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil

3 Kleben Sie ihn auf die Gebrauchsanweisung

8. MONTAGE

WARNUNG!

Siehe Sicherheitshinweise.

WARNUNG!

Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden.

8.1 Gasanschluss

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest.

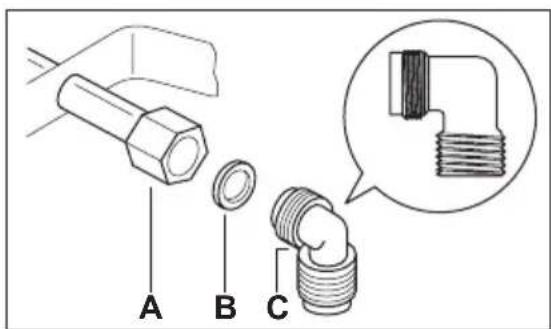

A B C

A) Schaftende mit Mutter
B) Beilagscheibe
C) Rohrbogen

Anschluss mit flexiblem, nicht- metallischem Rohr:

Wenn der Anschluss über den gesamten Bereich hinweg leicht geprüft werden kann, können Sie ein flexibles Rohr verwenden. Befestigen Sie das flexible Rohr fest mit Rohrschellen.

Flüssiggas: Verwenden Sie die Gummi-Rohrbefestigung. Verwenden Sie grundsätzlich die Dichtung. Machen Sie dann mit dem Gasanschluss weiter. Das flexible Rohr kann verwendet werden, wenn:

– die Raumtemperatur 30 °C nicht übersteigen kann,
– es höchstens 1500 mm lang ist,
– es nirgendwo gedrosselt wird,
– es weder unter Zug steht noch ver-dreht ist,
– es keine scharfen Kanten oder Ecken berührt,
– es leicht geprüft und sein Zustand festgestellt werden kann.

Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden:

– Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
– Materialverhärtung und ausreichende Flexibilität,
– Korrosion der Rohrschellen,
– Ablauf des Verfallsdatums.

Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie hierfür eine Seifenlösung und auf keinen Fall eine Flamme!

8.2 Austauschen der Düsen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düsen mit einem Steckschlüssel 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten“).

4. Bringen Sie die Teile wieder an (führen Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).

5. Ersetzen Sie das Typenschild (in der Nähe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

8.3 Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die kleinste Flamme.
3. Ziehen Sie den Einstellknopf ab.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.

• Wenn Sie von Erdgas G20 20 mbar zu Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
• Wenn Sie von Flüssiggas zu Erdgas G20 20 mbar wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung zurück.

WARNUNG!

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

8.4 Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Regi-

on mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

- Das Gerät wird mit einem Netzkabel mit Stecker geliefert.

- Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.

- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.

- Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

- Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.

- Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.

• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).

- Das Anschlusskabel darf nicht wärmer als 90 °C werden. Der blaue Nullleiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden. Der braune (oder schwarze) Phasenleiter (angeschlossen an Klemme „L“ auf der Klemmleiste) muss immer an die Strom führende Phase angeschlossen werden.

8.5 Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelbgrüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

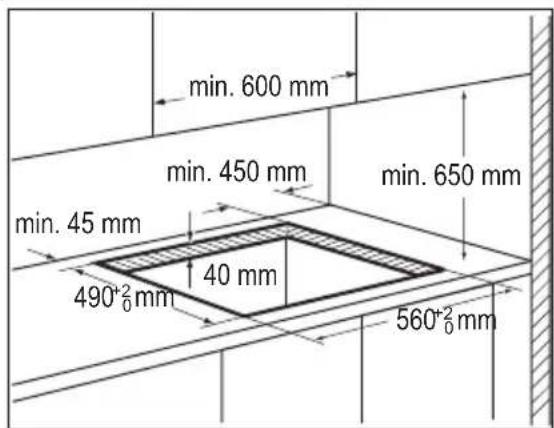

8.6 Einbau

min. 600 mm min. 450 mm min. 45 mm 490+2/8 mm 40 mm min. 650 mm 560+2/8 mm

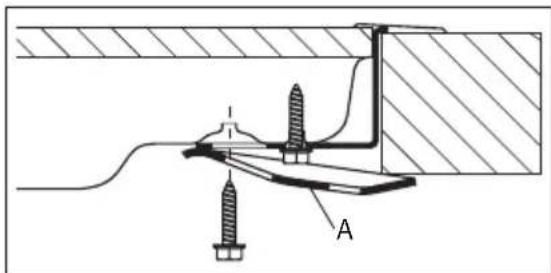

A - Mitgelieferte Halterungen

VORSICHT!

Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

ner notwendigen Reparatur ermöglichen.

8.7 Einbaumöglichkeiten

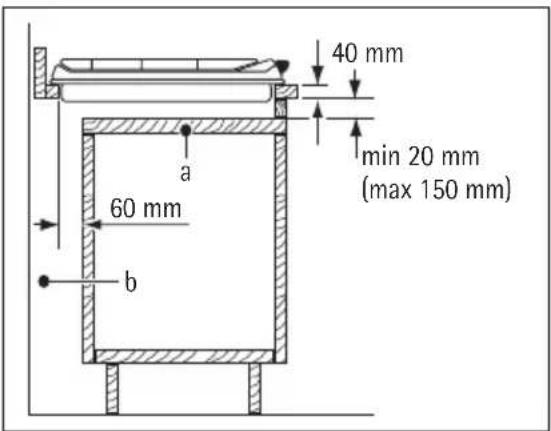

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall ei-

40 mm min 20 mm (max 150 mm) 60 mm a b

a) Entfernbare Platte
b) Raum für Anschlüsse

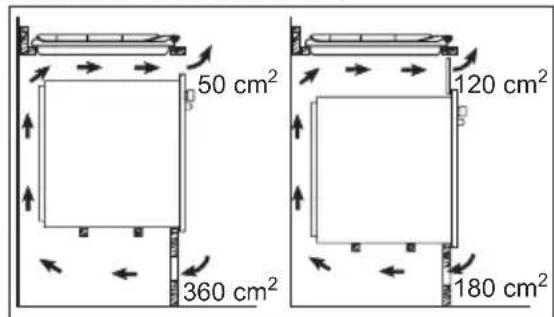

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen,

und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

50 cm² 360 cm² 120 cm² 180 cm²

9. TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 576 mm

Länge 516 mm

Abmessungen der Kochfeldaussparung

Breite: 560 (0, +2) mm

Länge 490 (0, +2) mm

Heizleistung

Starkbrenner: 2,9 kW

Normalbrenner: 1,9 kW

Hilfsbrenner: 1,0 kW

GESAMTLEISTUNG: G20 (2E, 2H) 20 mbar = 7,7 kWG30/G31 (3B/P) 50/50 mbar = 560 g/Std.

Netzanschluss: 230 V ~, 50 Hz

Kategorie: II2E3B/PII2H3B/P

Gasanschluss: R 1/2 Zoll

Gasversorgung: G20 (2E, 2H) 20 mbar

Geräteklasse: 3

Bypass-Durchmesser

Brenner ∅ Bypass 1/100 mm

Hilfsbrenner 23

Brenner ∅ Bypass 1/100 mm

Normalbrenner 28

Starkbrenner 38

Gasbrenner

BREN-NER	NOR-MALLEIS-TUNG	REDU-ZIERTE LEIS-TUNG	NORMALLEISTUNG
			ERDGAS G20 (2E, 2H) 20 mbar		LPG-Flüssiggas (Butan/Propan) G30/G31 (3B/P) 50/50 mbar
	kW kW Inj.		m^3 /Std. Inj.		g/Std.
			1/100 mm	1/100 mm
Hilfsbren-ner	1.0 0.33 70 0.095 43 73
Normal-brenner	1.9 0.45 96 0.181 60 138
Stark-brenner	2.9 0.75 119 0.276 73 196

10. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
