BEDIENUNGSANLEITUNG HKH81700IB AEG

1. SICHERHEITSINFORMATIONEN....3
2. SICHERHEITSANWEISUNGEN....4
3. GERÄTEBESCHREIBUNG......7
4. TÄGLICHER GEBRAUCH....9
5. TIPPS UND HINWEISE....15
6. REINIGUNG UND PFLEGE....17
7. FEHLERSUCHE....18
8. MONTAGE....21
9. TECHNISCHE DATEN....23
10. ENERGIEEFFIZIENZ....24

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG-Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind.

Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.registeraeg.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.aeg.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden Modell, Produktnummer (PNC), Seriennummer.

Diese Informationen finden Sie auf dem Typenschild.

Warnungs-/ Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

1. ⚠SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

- Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

- Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

- Legen Sie keine Gegenstände auf dem Kochfeld ab.

- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

- Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.

- Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

- Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen. Stromschlaggefahr!

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

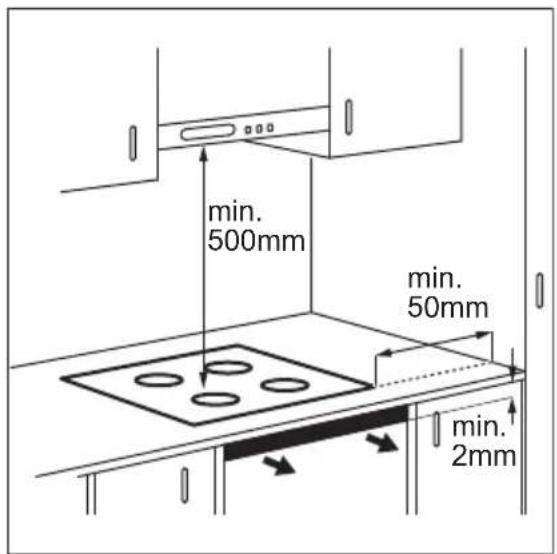

  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender

Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
• Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
- Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
- Schalten Sie die Kochzonen nach jedem Gebrauch aus.
- Verlassen Sie sich nicht auf die Topferkennung.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
- Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
- Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
- Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen.

WARNUNG!

Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

2.5 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

- Für Informationen zur ordnungsgemäßen Entsorgung des

Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

2.6 Service

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
• Verwenden Sie ausschließlich Originalersatzteile.

3. GERÄTEBESCHREIBUNG

3.1 Kochfeldanordnung

1 Induktionskochzone
2 Bedienfeld
3 Flexible Induktionskochfläche

3.2 Bedienfeldanordnung

1 2 3 8 00:02 7 45

Symbol Funktion Anmerkung
	EIN/AUS Ein- und Ausschalten des Kochfeldes.
[765€]	Position der Zone Anzeige der Kochzonenposition. Berühren Sie das Symbol, um die Zone einzuschalten.
	- Die Kochzone ist eingeschaltet	Berühren Sie das Symbol, um die Kochstufe zu ändern oder zusätzliche Funktionen einzustellen.
4	≡	Menü Auswahl von Zusatzfunktionen und Einstellungen.
5	💡	Jetzt sperren Verriegeln des Bedienfelds.
6	- Statuszeile Anzeige der Verknüpfungssymbole und der verbleibenden Einschaltdauer (Erinnerung). Um die Verknüpfungssymbole einzublenden, aktivieren Sie sie im Menü Verknüpfungssymbole.
7	💡	Erinnerung Einschalten der Funktion und Anzeige der Zeit.
8	💡	ProCook Ein- und Ausschalten der Funktion.
9	∥	PAUSE Einschalten der Funktion.

3.3 Kochzonenanzeige

Tippen Sie im Bedienfeld auf ein Kochzonensymbol, um die Kochzonenanzeige einzublenden.

1 5 4 9 00:10 » 03:00 | → 01:45 | ≡ 0 14 B>> 7 6

	Symbol	Funktion Anmerkung
1	- Kochzonensymbol Zeigt die Kochstufe an.
2	>>	Power Boost/Ankochautomatik	Anzeige, dass die Funktion eingeschaltet ist.Der Timer zählt die verbleibende Zeit herunter, bis die Funktion ausgeschaltet wird.
3	!	CountUp Timer So können	Sie sehen, wie lange die Kochzone bereits in Betrieb ist.

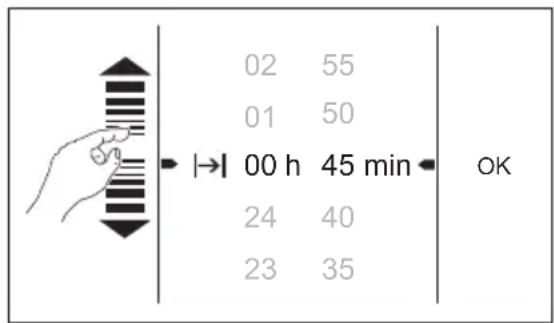

4	|→|	Kurzzeitmesser	Anzeige der verbleibenden Gardauer.

	Symbol	Funktion Anmerkung
[TAGG]		Menü Auswahl zusätzlicher Funktionen und Einstellungen für die Kochzone.
	[TYBY]	Power Boost/Ankochautomatik Ein- und Ausschalten der Funktion.
	- Einstellskala Einstellen der Kochstufe.

3.4 Restwärme

WARNUNG!

Es besteht Verbrennungsgefahr durch Restwärme.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

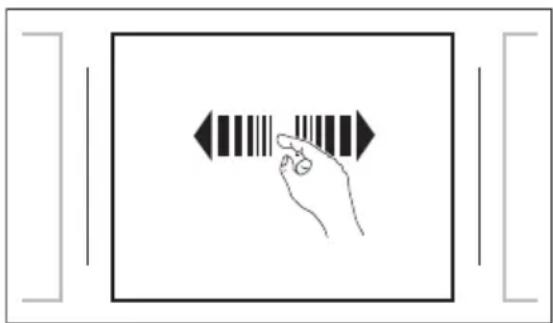

4.1 Erstes Einschalten

Wenn Sie das Kochfeld zum ersten Mal einschalten, müssen Sie die Sprache einstellen. Nachdem Sie die Sprache eingestellt haben, werden Tipps und Tricks zur Bedienung angezeigt. Streichen Sie zum Ändern des Bildschirms mit Ihrem Finger nach links oder rechts.

Möchten Sie die Tipps überspringen, tippen Sie auf Fertig. Sie können die Tipps später über das Menü aufrufen.

4.2 Ein- und Ausschalten

Berühren Sie ① Sekunde lang, um das Kochfeld ein- oder auszuschalten.

4.3 Allgemeine Informationen

Das Bedienfeld des Kochfelds ist ein Touchscreen. Das Kochfeld wird durch Tippen auf die Symbole, Blättern in den Menüs und Streichen entlang der Einstellskalen bedient. Das Kochfeld erkennt, wann Sie das Feld loslassen und gibt das Bedienfeld frei.

Lesen Sie die auf dem Bildschirm angezeigten Informationen. Das Kochfeld zeigt Hinweise und Anleitungen an, die die Bedienung erleichtern.

ACHTUNG!

Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld. Hierdurch kann die Elektronik beschädigt werden.

4.4 Menü-Funktionen

Tippen Sie auf das Symbol, um die Einstellungen des Kochfelds anzuzeigen und zu ändern. Sie können auch Funktionen ein- und ausschalten und Verknüpfungssymbole erstellen. Die Tabelle zeigt die Grundfunktionen des Menüs. Tippen Sie auf eine Funktion, um sie aufzurufen. Wählen Sie die gewünschte Einstellung und bestätigen Sie Ihre Auswahl.

Weitere Optionen

Jetzt sperren

ProCook

PAUSE

Erinnerung

Menü Tipps und Tricks

Verknüpfungssymbole

Sicherheit

Sprache

Display

Ton

Service

4.5 AUTO OFF

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.
• Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

- Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.

- Sie verwenden ungeeignetes Kochgeschirr oder es befindet sich kein Kochgeschirr auf der Kochzone. Die Farbe der Kochzone ändert sich in grau. Die flexible Induktionskochfläche schaltet sich nach 10 Sekunden aus und die Induktionskochzonen nach 2 Minuten.

- Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einiger Zeit wird das Kochfeld ausgeschaltet.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Kochstufe Das Kochfeld wird ausgeschaltet nach

1 - 3 6 Stunden

4 - 7 5 Stunden

8 - 9 4 Stunden

10 - 14 1,5 Stunden

Schalten Sie das Kochfeld ein und wieder aus oder berühren Sie das Kochzonensymbol, um AUTO OFF auszuschalten.

4.6 Ändern der Sprache

Berühren Sie zum Ändern der Sprache im Bedienfeld. Wählen Sie Menü in der Liste aus. Wählen Sie das Sprachmenü und die gewünschte Sprache. Tippen Sie auf die Sprache, um die Auswahl zu bestätigen.

4.7 Verwendung der Kochzonen

Stellen Sie das Kochgeschirr direkt auf die Kreuze oder die flexible Kochfläche. Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die Größe des Kochgeschirrbodens an. Tippen Sie auf das Kochzonensymbol, um die Kochzonenanzeige aufzurufen.

4.8 Kochstufe

Berühren Sie das Symbol der Kochzone, die Sie benutzen möchten. Die Kochzonenanzeige wird eingeblendet.

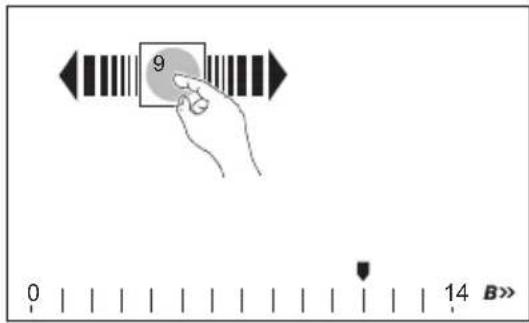

So ändern Sie die Kochstufe:

• Berühren Sie die gewünschte Kochstufe auf der Einstellskala.
• Fahren Sie mit dem Finger entlang der Einstellskala. Nehmen Sie den Finger von der Skala, wenn Sie die gewünschte Kochstufe erreicht haben.
• Berühren Sie das Kochzonensymbol und fahren Sie mit dem Finger entlang der Einstellskala nach rechts,

um die Kochstufe zu erhöhen und nach links, um sie zu verringern.

9 0 14 B>>

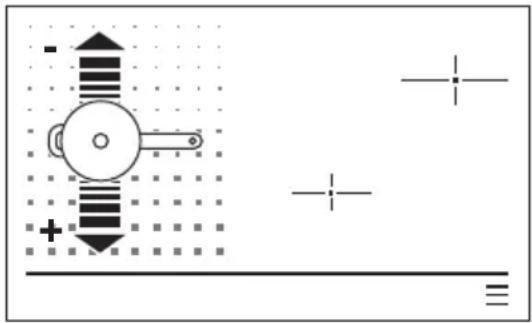

Bei der flexiblen Induktionskochfläche stellen Sie zu erst das Kochgeschirr auf die Zone. Wenn das Kochgeschirr erkannt wurde, wird das Symbol der Kochzone eingeblendet.

4.9 Flexible Induktionskochfläche

Die flexible Induktionskochfläche erkennt die Position und die Größe des Kochgeschirrs. Wenn das Kochgeschirr erkannt wurde, wird das Symbol der Kochzone eingeblendet. Sie können die Kochzonenanzeige aufrufen und die Kochstufe oder Uhrfunktionen einstellen. Die Größe des Kochzonensymbols hängt von der Größe des Kochgeschirrs ab. Ist das Symbol klein, können Sie zusätzliches Kochgeschirr auf die Kochfläche stellen.

Sie können bis zu drei Töpfe auf die Kochfläche stellen und diese getrennt regeln. Die Mindestgröße des Kochgeschirrs beträgt 90 mm. Die maximale Größe ist 300 x 460 mm.

Wenn Sie das Kochgeschirr von der Kochfläche nehmen, wird das Symbol der Zone grau. Nach 10 Sekunden erlischt die Anzeige.

4.10 Aufteilungsfunktion

Wenn Sie großes Kochgeschirr auf der flexiblen Kochfläche verwenden, können Sie diese in zwei Kochzonen aufteilen. So können Sie zwei unterschiedliche Kochstufen für zwei Bereiche einstellen.

Einschalten der Funktion: Berühren Sie das Kochzonensymbol. Die Kochzonenanzeige wird eingeblendet.

Berühren Sie und wählen Sie die Funktion in der Liste aus. Steht die Funktion nicht im Untermenü zur Verfügung, ist die Kochzone zu klein, um aufgeteilt zu werden.

Ausschalten der Funktion: Berühren Sie das Kochzonensymbol. Die Kochzonenanzeige wird eingeblendet. Berühren Sie und wählen Sie die Option für eine ungeteilte Kochzone.

Wenn Sie das Kochgeschirr länger als 10 Sekunden von der Kochzone nehmen oder diese ausschalten, wird die Funktion abgeschaltet.

Sie können auch das Kochzonensymbol mit zwei Fingern berühren, um die Kochzone aufzuteilen oder die Aufteilung rückgängig zu machen.

4.11 Ankochautomatik

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet.

Einschalten der Funktion für eine Kochzone: Berühren Sie das Kochzonensymbol. Stellen Sie die gewünschte Kochstufe (1 bis 13) ein. Berühren Sie: Das Symbol der Funktion erscheint im Kochzonensymbol: . Der Timer neben dem Symbol zählt die verbleibende Einschaltdauer herunter.

Ändern Sie die Kochstufe, während die Funktion eingeschaltet ist, zählt der Timer die neue, für diese Kochstufe benötigte Zeit herunter.

Ausschalten der Funktion: Berühren Sie B>>. Ist die Funktion eingeschaltet,

können Sie sie auch durch Ändern der Kochstufe ausschalten.

4.12 Power Boost

Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um.

Siehe Kapitel „Technische Daten“.

Einschalten der Funktion für eine

Kochzone: Berühren Sie das Kochzonensymbol. Stellen Sie die Kochstufe 0 oder 14 ein. Berühren Sie

verscheint im

Kochzonensymbol. Der Timer neben dem Symbol zählt die verbleibende Power Boost Einschaltdauer herunter.

Ausschalten der Funktion: Berühren Sie Die Power Boost Einschaltdauer und die Leistung der flexiblen Induktionskochfläche hängen von der Kochgeschirrgröße ab. Diese Funktion steht für Kochgeschirr mit einem Durchmesser größer als 180 mm zur Verfügung.

4.13 Funktion ProCook

Mit dieser Funktion können Sie die Kochstufe durch einfaches Verschieben des Kochgeschirrs auf einen anderen Bereich der flexiblen Induktionskochfläche einstellen.

Das Kochfeld erkennt die Position des Kochgeschirrs und stellt die Kochstufe entsprechend der Position ein. Der vordere Bereich hat die höchste Kochstufe. Sie können die Kochstufe durch Verschieben des Kochgeschirrs nach hinten reduzieren.

Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht manuell ändern.

Allgemeine Informationen

• Verwenden Sie nur einen Topf, wenn Sie diese Funktion nutzen.
• Der maximale Topfdurchmesser für diese Funktion beträgt 240 mm. Benutzen Sie Kochgeschirr, dass größer als 240 mm ist, schaltet sich die Funktion aus. Die flexible Kochfläche schaltet auf Standard-Kochzone um. Die Zone heizt mit der Leistung, die zuletzt für die Funktion ProCook eingestellt wurde.
• Ist diese Funktion eingeschaltet, können Sie die Kochstufe nur durch Verschieben des Kochgeschirrs ändern.
• Zusammen mit dieser Funktion können Sie auch die Erinnerung verwenden.

Heben Sie das Kochgeschirr an und stellen Sie es auf eine andere Position der flexiblen Kochfläche, wenn Sie die Kochstufe ändern möchten. Durch Verschieben des Kochgeschirrs kann die Oberfläche verkratzen oder sich verfärben.

Sie können das Verknüpfungssymbol zur Statuszeile des Bedienfelds hinzufügen

Einschalten der Funktion

Stellen Sie zum Einschalten der Funktion Kochgeschirr auf die flexible Kochfläche.

Berühren Sie und wählen Sie die Funktion in der Liste aus. Ist die Funktion eingeschaltet, wird die flexible Kochfläche durch Striche im Bedienfeld angezeigt. Zum Einschalten der Funktion können Sie auch das

Verknüpfungssymbol in der Statuszeile berühren.

Ausschalten der Funktion

Wiederholen Sie die oben genannten Schritte, um die Funktion auszuschalten oder berühren Sie. Der gestrichelte Bereich auf dem Bedienfeld wird ausgeblendet.

Werden zwei eingeschaltete Kochzonen oder großes Kochgeschirr erkannt, wird die Funktion ausgeschaltet.

4.14 Timer

Es gibt 3 Timer: CountUp Timer, Kurzzeitmesser und Erinnerung.

ProCook. Ist die Funktion eingeschaltet, können Sie nur Erinnerung aktivieren.

CountUp Timer

Benutzen Sie diesen Timer, um festzustellen wie lange die Kochzone bereits in Betrieb ist. Die Funktion startet automatisch und wird neben dem Kochzonensymbol in der Kochzonenanzeige angezeigt. Berühren Sie das Kochzonensymbol, um die Zeit anzuzeigen.

Rücksetzen der Zeit: Rufen Sie die

Kochzonenanzeige auf. Berühren Sie neben dem Kochzonensymbol und wählen Sie die gewünschte Option in der Liste aus. Zum Rücksetzen der Zeit können Sie auch neben den Kochzonensymbol berühren.

|→| Kurzzeitmesser

Mit diesem Timer stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll.

Einschalten der Funktion: Rufen Sie die Kochzonenanzeige auf. Berühren Sie zum

Einstellen der Gardauer neben dem Kochzonensymbol. Blättern Sie getrennt in den Stunden und Minuten, um die Zeit einzustellen.

02 55 01 50 → | 00 h 45 min • OK 24 40 23 35

Bestätigen Sie dann Ihre Auswahl. Sie können Ihre Auswahl auch annullieren. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signal, und die Kochzone wird ausgeschaltet. Sie können die Zeit auch durch Berühren von einstellen.

Ausschalten des Signaltons: Berühren Sie das Display.

Erinnerung

Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb. Sie können sie auch verwenden, wenn das Gerät ausgeschaltet ist.

Sie können das Verknüpfungssymbol zur Statuszeile des Bedienfelds hinzufügen

Einschalten der Funktion: Berühren Sie ≡ und wählen Sie die Funktion in der Liste aus. Stellen Sie die Zeit ein und bestätigen Sie Ihre Auswahl. Zum Einschalten der Funktion können Sie

auch das Verknüpfungssymbol in der Statuszeile berühren. Wenn die eingestellte Zeit abgelaufen ist, ertönt der Signalton.

Ausschalten des Signaltons: Berühren Sie das Display.

4.15 PAUSE

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschaltet.

Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht ändern. Diese

Funktion hat keine Auswirkung auf die Timer.

Sie können das Verknüpfungssymbol zur Statuszeile des Bedienfelds hinzufügen ||

Einschalten der Funktion: Berühren Sie 三 und wählen Sie die Funktion in der Liste aus. Zum Einschalten der Funktion können Sie auch das

Verknüpfungssymbol lin der Statuszeile berühren.

Ausschalten der Funktion: Berühren Sie das Display. Das Gerät schaltet auf die vorher eingestellten Kochstufen um.

4.16 Verriegeln des Kochfelds

Das Kochfeld ist mit 3

Verriegelungsfunktionen ausgestattet: Jetzt sperren, Bildschirmsperre und Kindersicherung.

Jetzt sperren

Diese Funktion sperrt das Bedienfeld, wenn die Kochzonen eingeschaltet sind. Sie verhindert ein versehentliches Ändern der Einstellungen.

Sie können das Verknüpfungssymbol zur Statuszeile des Bedienfelds hinzufügen

Einschalten der Funktion: Berühren Sie und wählen Sie die Funktion in der Liste aus. Zum Einschalten der Funktion können Sie auch das

Verknüpfungssymbol ☐ in der Statuszeile berühren.

Ausschalten der Funktion: Berühren Sie das Display. Beachten Sie die im Display angezeigten Hinweise und berühren Sie folgende Buchstaben in alphabetischer Reihenfolge: A - O - X.

Wenn Sie das Kochfeld ausschalten, wird die Funktion ebenfalls ausgeschaltet.

Bildschirmsperre und Kindersicherung

Bildschirmsperre verhindern ein versehentliches Ändern der Einstellungen während des Garvorgangs. Ist die Funktion eingeschaltet und ändern Sie die Einstellungen nicht innerhalb von 2 Minuten, wird das Bedienfeld gesperrt.

Die Funktion Kindersicherung verhindert ein versehentliches Einschalten und die Bedienung des Kochfelds, wenn dieses ausgeschaltet ist.

Ein- oder Ausschalten der Funktionen:

Berühren Sie, wählen Sie Menü und berühren Sie dann Sicherheit. Stellen Sie auf dem nächsten Bildschirm ein, ob Sie die Funktionen ein- oder ausschalten möchten. Bestätigen Sie Ihre Auswahl.

Um das Kochfeld benutzen zu können, ohne die Funktion ausschalten zu müssen, beachten Sie die im Display angezeigten Hinweise und berühren Sie folgende Buchstaben in alphabetischer Reihenfolge: A - O - X.

4.17 Verknüpfungssymbole

Sie können die Funktionen, die Sie häufig verwenden, als Verknüpfungssymbol festlegen. Die Verknüpfungssymbole werden als Symbole in der Statuszeile des Bedienfelds angezeigt. Mit Hilfe der Verknüpfungssymbole können Sie die Funktionen mit einer Berührung einschalten.

Einblenden der Verknüpfungssymbole:

Berühren Sie wählen Sie Menü und berühren Sie das Menü Verknüpfungssymbole. Wählen Sie im folgenden Bildschirm die Funktionen, die Sie als Verknüpfungssymbole in der Statuszeile einblenden möchten. Bestätigen Sie Ihre Auswahl.

4.18 Display

Sie können zwischen vier Helligkeitseinstellungen für das Display wählen. 1 ist die niedrigste und 4 die höchste Helligkeitsstufe.

Ändern der Helligkeit: Berühren Sie wählen Sie Menü und berühren Sie das Menü Display. Wählen Sie im nächsten Bildschirm die gewünschte Einstellung. Bestätigen Sie Ihre Auswahl.

4.19 Ton

Sie können wählen, welcher Ton ausgegeben werden soll, wenn Sie das Kochfeld bedienen. Sie können den Ton auch ausschalten.

Ändern der Toneinstellungen: Berühren

Sie 三, wählen Sie Menü und berühren Sie das Menü Ton. Wählen Sie im nächsten Bildschirm die gewünschte Einstellung. Bestätigen Sie Ihre Auswahl.

Ist der Ton ausgeschaltet, erklingt er nur, wenn die Zeit des Timers abgelaufen ist oder Sie das Kochfeld ausschalten.

4.20 Funktion Power-Management

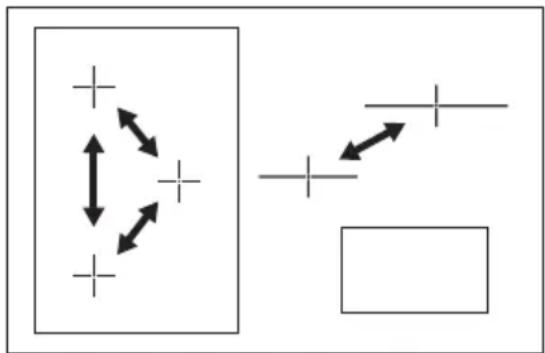

• Die Kochzonen werden je nach Lage auf dem Kochfeld und Anzahl der Phasen gruppiert. Siehe Abbildung.
- Jede Phase darf bis maximal 3700 W belastet werden.
- Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.

5. TIPPS UND HINWEISE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

• Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.
• Mit dieser Funktion wird die Leistung zwischen den anderen, an dieselbe Phase angeschlossenen Kochzonen verringert.
  • Die Leistung der reduzierten Kochzonen wechselt zwischen den beiden Kochstufen.
• Sie können bis zu drei Töpfe auf die flexible Kochfläche stellen. Wird die maximale Belastung der Phase überschritten, schaltet sich die Funktion ein. Die Aktivierung der Funktion hängt von der Größe und Anzahl der Töpfe ab. Die Funktion reduziert die Kochstufe auf die für die Phase niedrigste Stufe. Das Kochzonensymbol wird grau und die Kochzone wechselt zwischen den beiden Kochstufen. Im Kochzonensymbol erscheint der Pfeil nach unten. Wenn Sie nicht innerhalb von einer Minute die Anzahl Töpfe auf der flexiblen Kochfläche ändern, wird die niedrigere Kochstufe für diesen Kochvorgang eingestellt.

5.1 Kochgeschirr

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emailierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktions-Kochfelder, wenn:

• Eine geringe Wassermenge auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell aufkocht.
• Ein Magnet vom Geschirrboden angezogen wird.

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Abmessungen des Kochgeschirrs

Induktionskochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an.

Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze.

Siehe Kapitel „Technische Daten“.

5.2 Betriebsgeräusche

Es gibt verschiedene

Betriebsgeräusche:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen Schaltvorgängen.
• Zischen, Surren: Der Ventilator läuft. Die Geräusche sind normal und weisen nicht auf eine Störung des Kochfelds hin.

5.3 Anwendungsbeispiele zum Kochen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstufe Verwendung: Dauer	(Hinweise)
	(Min.)
1 Warmhalten von gegarten Speisen.	Nach Bedarf	Legen Sie einen Deckel auf das Kochgeschirr.
1 - 3 Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine.	5 - 25 Gelegentlich umrühren.
Kochstufe Verwendung: Dauer	Hinweise(Min.)
1 - 3 Stocken: Lockere Omeletts,gebackene Eier.	10 - 40 Mit Deckel garen.
3 - 5 Köcheln von Reis und Milch-gerichten, Erhitzen von Fertig-gerichten.	25 - 50 Mindestens doppelte MengeFlüssigkeit zum Reis geben,Milchgerichte zwischen durchumrühren.
5 - 7 Dünsten von Gemüse, Fisch,Fleisch.	20 - 45 Einige Esslöffel Flüssigkeit hin-zugeben.
7 - 9 Dampfgaren von Kartoffeln. 20 - 60 Max. 1⁄4 l Wasser für 750 g Kar-toffeln verwenden.
7 - 9 Kochen größerer Speisemen-gen, Eintopfgerichte und Sup-pen.	60 - 150 Bis zu 3 l Flüssigkeit plus Zu-taten.
9 - 12 Bei geringer Hitze anbraten:Schnitzel, Cordon bleu, Kote-lett, Frikadellen, Bratwürste,Leber, Mehlschwitze, Eier,Pfannkuchen, Donuts.	NachBedarf	Nach der Hälfte der Zeit wen-den.
12 - 13 Braten bei starker Hitze: Rösti,Lendenstücke, Steaks.	5 - 15 Nach der Hälfte der Zeit wen-den.
14 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch,Schmorbraten), Frittieren von Pommes frites.
B>>	Aufkochen großer Mengen Wasser. Die Power-Funktion wird eingeschal-tet.

6. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

- Verwenden Sie einen speziellen Reinigungsschaber für Glas.

6.2 Reinigen des Kochfelds

- Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch

schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen

Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

7. FEHLERSUCHE

WARNUNG!

Siehe Kapitel

Sicherheitshinweise.

7.1 Was tun, wenn ...

Problem Mögliche Ursache Abhilfe
Das Kochfeld kann nicht ein-geschaltet oder bedient wer-den.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung an-geschlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung an-geschlossen ist. Nehmen Sie dazu den Anschlussplan zu Hilfe.
Die Sicherung hat ausgelöst. Vergewissern Sie sich, dass		die Sicherung der Grund für die Störung ist. Löst die Si-cherung wiederholt aus, wenden Sie sich an eine zu-gelassene Elektrofachkraft.
Das Kochfeld wird ausge-schaltet.	Wasser- oder Fettspritzer befinden sich auf dem Be-dienfeld.	Wischen Sie das Bedienfeld ab.
Sie haben etwas auf das Sensorfeld gestellt.		Entfernen Sie den Gegen-stand vom Sensorfeld.
Es wird nicht angezeigt, dass sich auf der flexiblen Kochfl-äche ein Topf befindet.	Sie verwenden un-geeignetes Kochgeschirr.	Benutzen Sie geeignetes Kochgeschirr. Siehe Kapitel „Tipps und Hinweise“.
Der Durchmesser des Koch-geschirrbodens ist zu klein für die Kochzone.		Verwenden Sie Kochgeschirr mit den richtigen Abmessun-gen. Siehe Kapitel „Technische Daten“.
Es befindet sich bereits	Kochgeschirr auf der Koch-zone.	Verschieben Sie den ersten Topf leicht, um Platz für den zweiten Topf zu schaffen.
Power Boost schaltet sich nicht für den Topf auf der flexiblen Kochfläche ein.	Der Topf ist größer als 240 mm. Die maximale Leistungsstufe ist erreicht.	Das ist normal bei dieser Topfgröße. Verwenden Sie einen kleineren Topf oder stellen Sie für den großen Topf die höchste Kochstufe ein.
Die Kochstufen für die Töpfe auf der flexiblen Kochfläche werden reduziert.	Sie haben zu viele Töpfe mit der höchsten Kochstufe auf die flexible Kochfläche gestellt. Die Power-Management-Funktion ist eingeschaltet.	Stellen Sie einige Töpfe auf die Induktionskochzonen.
leuchtet auf.	Eine der Verriegelungsfunktionen ist eingeschaltet.	Berühren Sie zur Entriegelung des Kochfelds die Buchstaben A - O - X in alphabetischer Reihenfolge.
Die Funktion ProCook wird ausgeschaltet.	Sie benutzen mehr als einen Topf.	Verwenden Sie bei dieser Funktion nur einen Topf.
Die Helligkeit des Displays wird reduziert.	Die Temperatur der Kochzonen ist hoch. Um eine lange Lebensdauer des Displays zu gewährleisten, wird die Helligkeit abhängig von der Temperatur des Kochfelds reduziert.	Lassen Sie das Kochfeld abkühlen.
Das Display reagiert nicht auf die Berührung.	Ein Teil des Displays ist bedeckt oder die Töpfe stehen zu nahe am Display.	Entfernen Sie die Gegenstände. Schieben Sie die Töpfe weiter weg vom Display.
Die Kochstufe wird verringert. Im Kochzonensymbol erscheint der Pfeil nach unten.	Die Funktion Power-Management ist in Betrieb.	Siehe Kapitel „Täglicher Gebrauch“.
Die Hintergrundbeleuchtung ist eingeschaltet, aber der Kontrast im Display ist unzureichend.	Heißes Kochgeschirr bedeckt das Display.	Entfernen Sie den Gegenstand und lassen Sie das Kochfeld lange genug abkühlen. Wenn sich der Kontrast des Displays nicht verbessert, wenden Sie sich an den autorisierten Kunden-dienst.
Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren.	Der Signalton ist ausgeschaltet.	Schalten Sie den Signalton ein.Siehe Kapitel „Täglicher Gebrauch“.
E und eine Zahl leuchten auf.	Es ist ein Fehler im Kochfeld aufgetreten.	Trennen Sie das Kochfeld eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein.Wenn E erneut aufleuchtet, wenden Sie sich an den autorisierten Kundendienst.
E3 leuchtet. Unsachgemäßer elektrischer Anschluss. Die Netzspannung liegt außerhalb des zu-lässigen Bereichs.		Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation.
E4 leuchtet auf. Im Kochfeld ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Der Überhitzungsschutz der Kochzonen hat ausgelöst.		Schalten Sie das Kochfeld aus und lassen Sie es abkühlen. Schalten Sie das Kochfeld wieder ein. War das Kochgeschirr die Ursache des Problems, erlischt die Meldung. Wird die Meldung erneut angezeigt, wenden Sie sich an einen autorisierten Kundendienst.
E7 leuchtet. Das Kühlgebläse ist blockiert.		Prüfen Sie, ob ein Gegenstand das Kühlgebläse blockiert. Wird die Meldung erneut angezeigt, wenden Sie sich an einen autorisierten Kundendienst.
E8 leuchtet. Unsachgemäßer elektrischer Anschluss. Das Kochfeld ist nur an eine Phase angeschlossen.		Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation. Nehmen Sie dazu den Anschlussplan zu Hilfe.
E9 leuchtet. Es ist ein Fehler in der Bedienerschnittstelle aufgetreten.		Schalten Sie das Kochfeld aus und wieder ein. Wird die Meldung erneut angezeigt, wenden Sie sich an einen autorisierten Kundendienst.

7.2 Wenn Sie das Problem nicht lösen können...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte

Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

8. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

8.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer ......

8.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

8.3 Anschlusskabel

• Das Kochfeld wird mit Anschlusskabel geliefert.
• Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden

oder eines höheren Typs: H05BB-F T min 90°C. Wenden Sie sich an den Kundendienst.

8.4 Anbringen der Dichtung im Falz

1. Reinigen Sie die Falze in der Arbeitsplatte.
2. Schneiden Sie das Dichtungsband in vier Streifen. Die Streifen müssen dieselbe Länge wie die Falze haben.
3. Schneiden Sie die Enden der Streifen in einem Winkel von 45 Grad. Sie müssen exakt in die Ecken der Falze passen.
4. Bringen Sie die Streifen im Falz an. Dehnen Sie die Streifen nicht. Kleben Sie die Enden der Streifen nicht übereinander.
   Nach der Montage des Kochfelds dichten Sie den verbleibenden Spalt zwischen der Glaskeramikplatte und der Arbeitsplatte mit Silikon ab. Achten Sie darauf, dass kein Silikon unter die Glaskeramikplatte gelangt.

8.5 Montage

Modell HKH81700IB Produkt-Nummer (PNC) 949 595 407 00

Typ 58 GBD K1 AU 220 - 240 V, 50 - 60 Hz

Induktion 7.4 kW Made in Germany

Ser. Nr. ..... 7.4 kW

AEG

9.2 Technische Daten der Kochzonen

Kochzone Nennleistung(höchste Kochstufe) [W]

Power-Funktion[W]

Power-Funktionmaximale Einschaltdauer[Min.]

Durchmesserdes Kochgeschirrs [mm]

Vorne rechts 1400 2500 4 125 - 145

Hinten rechts 2300 3700 10 180 - 210

Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs.

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist.

9.3 Daten der flexiblen Kochfläche

Durchmesser des Kochgeschirrs [mm]	Nennleistung(höchste Kochstufe)[W]	Power Boost [W] Max. Einschaltdauerder Power Boost-Funktion [Min.]
90 500 500 4
145 1400 1400 4
180 1800 2000 8
210 2200 3000 8
280 2600 3600 10

Die Leistung der Kochzone kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je

nach Material und Abmessungen des Kochgeschirrs.

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation HKH81700IB
Kochfeldtyp Einbau-Koch-		feld
Anzahl der Kochzonen 2
Anzahl der Kochflächen 1
Heiztechnologie Induktion
Durchmesser der kreisförmigen Kochzonen (∅)	Vorne rechts	14,5 cm
	Hinten rechts	21,0 cm
Länge (L) und Breite (B) derKochfläche	Links L 46.0 cm	W 30.0 cm
Energieverbrauch pro Koch-zone (ECelectric cooking)	Vorne rechts	173,0 Wh/kg
	Hinten rechts	168,0 Wh/kg
Energieverbrauch der Kochfl-äche (ECelectric cooking)	Links 185,0 Wh/kg
Energieverbrauch des Koch-felds (ECelectric hob)	178,2 Wh/kg

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

10.2 Energie sparen

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.

- Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

11. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

CE
