BEDIENUNGSANLEITUNG BCD-238S Hanseatic

Anleitung, Nr.: 91993

Bestell-Nr. 190 261 weiß,

190 349 Edelstahl

648 193 schwarz

704 693 rot

HC 20130412

Nachdruck, auch auszugswei-

se, nicht gestattet!

Kühl-Gefrier-Kombination hanseatic

BCD-238W / BCD-238S

BCD-238B / BCD-238R

Ihre Kühl-Gefrier-Kombination stellt sich vor

Ausstattungsmerkmale

• FCKW- und FCK-frei
• Magnet-Türverschluss
• Innenraumbeleuchtung
  – No Frost Abtau-Automatik

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um frische Lebensmittel zu kühlen, handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung.

Das Gerät ist für den Gebrauch im Haushalt und in ähnlichen Anwendungsbereichen vorgesehen, wie z.B.:

• Personalküchenbereichen in Läden, Büros und anderen Arbeitsbereichen;
• in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
• Frühstückspensionen;
• im Catering und ähnlichem Großhandelseinsatz.

Kontrolle ist besser

1. Gerät auspacken und alle Verpackungs- teile, Kunststoffprofile, Klebestreifen und Schaumpolster entfernen, auch auf der Geräterückseite.

Achtung: Beim Entfernen der Schutzfolie von der Türoberfläche keine spitzen Gegenstände verwenden – Beschädigungsgefahr!

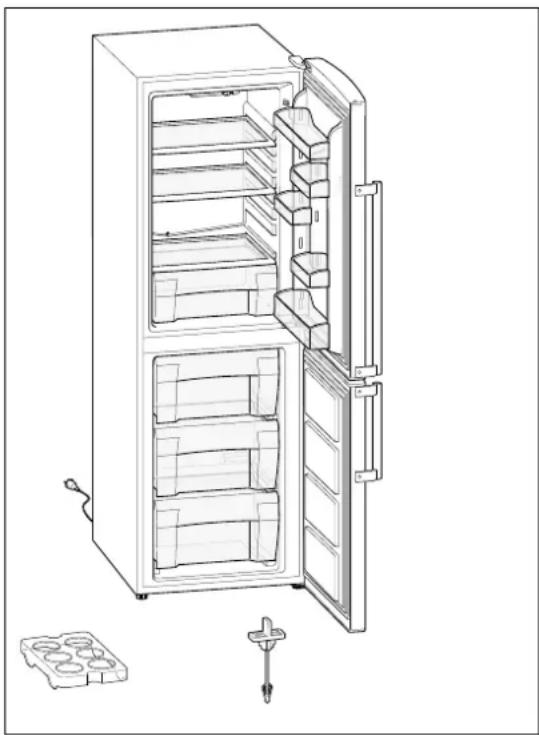

1. Prüfen Sie, ob die Lieferung vollständig ist:

2. Kühlbereich:

3. Temperatur-Einstellrad
4. 2 Glas-Ablagen, verstellbar
5. 1 Glasablage als Abdeckung für die Gemüse-Schublade
   – 1 Schublade für Obst und Gemüse
6. 3 offene Türfächer
7. 1 geschlossenes Türfach
   – Eierablage (6-fach)
   – Reinigungstäbchen
8. Gefrierbereich:
   – 3 Gefriergut-Schubladen, herausnehmbar

9. Gebrauchsanleitung

10. Sollte der Lieferumfang unvollständig sein, wenden Sie sich bitte an unsere Bestellannahme.

11. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.

1. Sollten Sie Transportschäden feststellen, nehmen Sie das Gerät nicht in Betrieb, benachrichtigen Sie bitte unser EXPERTENT-TEAM.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie

alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

Mobilfunk max. 60 Cent/Anruf)

Inhaltsverzeichnis

Information

Ihre Kühl-Gefrier-Kombination stellt

sich vor 2

Ausstattungsmerkmale 2

Bestimmungsgemäßer Gebrauch 2

Kontrolle ist besser 2

Inhaltsverzeichnis 3

5 Minuten für Ihre Sicherheit ... 4

Begriffserklärung 4

Vorbereitung

Gerät vorbereiten 8

Erste Schritte 8

Der richtige Standort 8

Einbau in eine Schrank zeile 9

Gerät ausrichten 9

Gerät in Betrieb nehmen 10

Bedienung

Nahrungsmittel kühlen und einfrieren 11

Temperatur-Einstellknopf 11

Tipps für das Kühlen 11

Erstes Einfrieren /

Mehr als 2 kg einlagern 12

Tipps zum Einfrieren 12

Eiswürfel bereiten 13

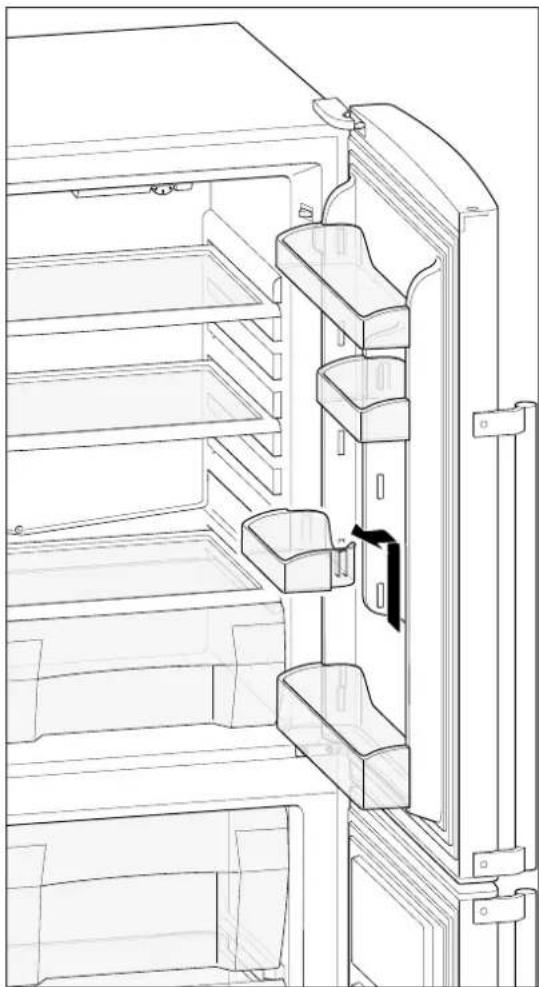

Türfächer umsetzen 13

Allgemeines

Pflege und Wartung 14

Außenwände und Türen reinigen 14

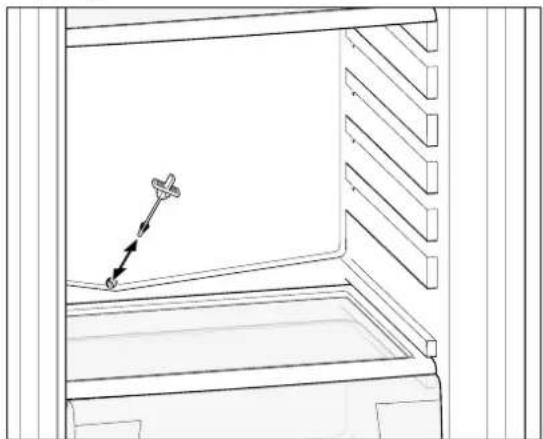

Kühlbereich abtauen 14

Kühlbereich reinigen 14

No Frost = Abtau-Automatik 15

Gefrierbereich reinigen 15

Türdichtungen kontrollieren und

reinigen 16

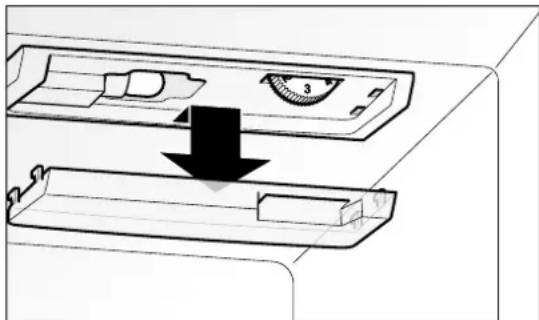

Glühlampe wechseln 16

Wenn's mal ein Problem gibt 17

Fehlersuchtabelle 17

Unser Service 18

Umweltschutz leicht gemacht 19

Verpackungs-Tipps 19

Entsorgung des Geräts 19

Stichwortverzeichnis 21

Datenblatt für Kühlgeräte 24

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte sie Ihnen wert sein, Ihre Sicherheit! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht!

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr

Gefahr!

Hohes Risiko! Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung

Achtung!

Mittleres Risiko! Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Gefahr

Stromschlag-/Brand- gefahr!

Fehlerhafte Elektroinstal-

lation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.

• Gerät nicht in Betrieb nehmen bzw. weiter betreiben, wenn es sichtbare Schäden aufweist. Wen-den Sie sich an unser EXPERTEN-TEAM (siehe Seite 18).

• Eingriffe und Reparaturen am Gerät dürfen ausschließlich von einer autorisierten Fachkraft vorgenommen werden (Kontakt: „TECHNIK-SERVICE“ AUF SEITE 18).

• Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

• Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Steckdose anschließen.
• Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn die Anschlussleitung defekt ist. Wenn die Anschlussleitung beschädigt ist, muss sie durch unseren Kunden-dienst ersetzt werden, um Gefährdungen zu vermeiden.
• Im Fehlerfall und vor dem Abtauen / Reinigen den Netzstecker ziehen. Dabei nicht am Anschlusskabel, sondern am Stecker selbst ziehen.
• Netzstecker muss nach dem Aufstellen des Gerätes leicht zugänglich sein. Kein Verlängerungskabel verwenden.

Gefahr

Explosionsgefahr!

Ein unsachgemäßer Umgang mit dem Gerät

kann zu Explosionen führen!

• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gemische zur Explosion bringen können.
• Keine kohlensäurehaltigen Getränke einfrieren! Behälter kann bersten!
• Hochprozentigen Alkohol nur fest verschlossen und stehend lagern.
• Keine Glas- oder Metallgefäße mit Flüssigkeit im Gefrierbereich lagern.

Gefahr

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
• Achten Sie darauf, dass Kinder keine kleinen Teile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken – Erstickungsgefahr!

Gefahr

Gefahren durch Kältemittel!

Im Kältemittel-Kreislauf

Ihres Gerätes befindet sich das umweltfreundliche, aber brennbare Kältemittel R600a (Isobutan). Mechanische Eingriffe in das Kältesystem sind nur autorisierten Fachkräften erlaubt.

• Den Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen usw. Herausspritzendes Kältemittel ist brennbar und kann zu Augenschäden führen. Spülen Sie in diesem Fall die Augen unter klarem Wasser und rufen Sie sofort einen Arzt.
• Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1m ^3 je 8g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät steht auf dem Typenschild.

Gefahr

Brandgefahr!

Ein unsachgemäßer Umgang mit dem Gerät kann zu Brand und Sachschaden führen.

- Um eine ausreichende Luftzirkulation zu gewährleisten, müssen die Lüftungsschlitze und der gesamte Raum oberhalb des Gerätes frei bleiben. Gerät nicht direkt an die Wand stellen. Lassen Sie mindestens 3 cm Abstand.

Gefahr

Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Gerät

kann zu Verletzungen führen.

• Die Lebensmittel und die Innenwände des Gefrierbereichs haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.
- Verbrennungsgefahr durch Tieftemperaturen. Deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund nehmen.
- Aufgetaute oder angetaute Lebensmittel nicht wieder einfrieren. Es besteht die Gefahr einer Lebensmittelvergiftung.
- Sockel, Schubfächer, Türen etc. nicht als Trittbrett oder zum Abstützen verwenden; Sie könnten sich verletzen.

Gefahr

Gesundheitsgefahr!

Wenn das Gerät abgeschaltet wurde, oder bei

Stromausfall wird der Inhalt des Gefrier- und des Kühlraums nicht mehr ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen, und es besteht die Gefahr einer Lebensmittelvergiftung.

• Überprüfen Sie nach einem eventuellen Stromausfall die eingelagerten Lebensmittel durch Inaugenscheinnahme oder mittels Geruchsprüfung, ob sie noch genießbar sind.
• Entsorgen Sie nach einem eventuellen Stromausfall eingefrorene Lebensmittel, die erkennbar angetaut sind.

• Frieren Sie auf- oder angetaute Lebensmittel nicht wieder ein.

• Nehmen Sie – auch bei einem nur vorübergehenden Abschalten – das eingelagerte Gefriergut aus dem Gerät, und lagern Sie es in einem ausreichend kühlen Raum oder einem anderen Kühlschrank.

Gefahr

Verletzungsgefahr beim Transport!

Das Gerät ist sehr schwer.

- Nehmen Sie beim Transport, bei der Aufstellung, Ausrichtung oder beim Ab- und Anmontieren der Türen die Hilfe einer weiteren Person in Anspruch.

Achtung

Gefahr von Sachschä- den!

Ein unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

• Die Wärmedämmung Ihres Geräts besteht aus Polyurethan mit umweltverträglichem Pen tan-Isolierschaum. Zum Abtauen bitte keine elektrischen Heizgeräte, Schaber, Messer oder sonstige Hilfsmittel mit offener Flamme wie z. B. Kerzen verwenden. Die Wär medämmung und der Innenbehälter sind kratz- und hitzeempfindlich und können schmelzen.
• Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, den Innenraum mit lauwarmem Essigwasser auswischen. Auf keinen Fall Seife, scharfe, körnige, soda- oder lösemittelhaltige Putzmittel verwenden.
• Gerät nach dem Transport 2 Stunden ruhig stehen lassen, damit die Kühflüssigkeit zur Ruhe kommt.

Achtung

Gefahr von Sachschäden!

Die Türdichtung ist empfindlich gegen Öl und Fett.

Die Oberflächen werden

durch ungeeignete Reinigungsmittel beschädigt.

• Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
  • Die Türdichtungen nicht einfetten.
• Nur weiche Tücher verwenden.
• Pflegemittel nur für die Außenflächen verwenden.
• Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, in die elektrischen Teile und in die Ablauföffnung dringt.

Gerät vorbereiten

Erste Schritte

Achtung

Gefahr von Sachschäden!

Ein unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

- Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, den Innenraum mit lauwarmem Essigwasser auswischen. Auf keinen Fall Seife, scharfe, körnige, soda- oder lösemittelhaltige Putzmittel verwenden.

Der richtige Standort

Gefahr

Brandgefahr!

Ein unsachgemäßer Umgang mit dem Gerät kann und Sachschaden führen.

zu Brand und Sachschaden führen.

- Um eine ausreichende Luftzirkulation zu gewährleisten, müssen die Lüftungsschlitze und der gesamte Raum oberhalb des Gerätes freiblen. Gerät nicht direkt an die Wand stellen. Lassen Sie mindestens 3 cm Abstand.

Gefahr

Gefahren durch Kältemittel!

• Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1m ^3 je 8g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät steht auf dem Typenschild.
• Keine wärmeabgebenden Geräte wie Mikrowellen, Toaster etc. auf das Gerät stellen.

Um die größtmögliche Kühlleistung bei geringstem Energieverbrauch zu erzielen, sollte der Standort:

– ein nicht zu warmer, trockener, gut belüfteter Raum sein.

- nicht direkt von der Sonne beschienen werden.

Ungünstig ist ein Platz unmittelbar neben einem Ofen, Herd oder Heizkörper. Die Mindestabstände zu solchen Geräten betragen:

zu Elektroherden	3 cm
zu Öl- und Kohleherden	30 cm
zu Kühlgeräten	2 cm
zu Wasch-/Geschirrspülmaschinen	2 cm

Können diese Abstände nicht eingehalten werden, muss eine Isolierplatte dazwischengestellt werden. Ist im Aufstellungsraum eine Fußbodenheizung installiert, eine Isolierplatte aus festem Material unter das Gerät legen.

Einbau in eine Schrank zeile

Gefahr

Brandgefahr!

Ein unsachgemäßer Umgang mit dem Gerät kann zu Brand und Sachschaden führen.

- Um eine ausreichende Luftzirkulation zu gewährleisten, müssen die Lüftungsschlitze und der gesamte Raum oberhalb des Gerätes fre bleiben.

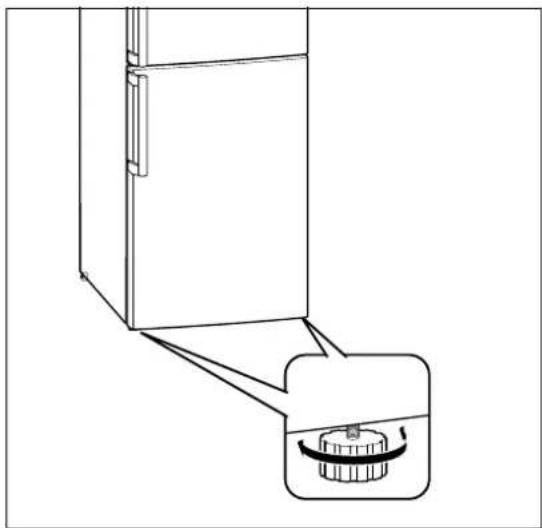

Gerät ausrichten

Das Gerät muss auf einem ebenen, festen Untergrund stehen. Überprüfen Sie den Stand des Geräts am besten mit einer Wasserwaa- ge. Beim Öffnen der Türen darf sich das Gerät nicht bewegen. Unebenheiten des Untergrunds können Sie über die beiden vorderen Stellfüße ausgleichen.

1. Türen schließen.
2. Gerät leicht nach hinten kippen.
3. Drehen Sie die Stellfüße hinein bzw. heraus, bis das Gerät senkrecht ausgerichtet ist.
4. Gerät wieder gerade hinstellen und Ausrichtung mit einer Wasserwaage prüfen.

Gerät in Betrieb nehmen

Achtung

Gefahr von Sachschäden!

- Gerät nach dem Transport 2 Stunden ruhig stehen lassen, damit die Kühlflüssigkeit zur Ruhe kommt.

1. Netzstecker an eine vorschriftsmäßig installierte Steckdose anschließen (220-240 V\~50 Hz, 10 A).
2. Kühlbereichs-Tür öffnen.
3. TEMPERATUR-EINSTELLKNOPF auf Ziffer „4“ drehen. Das Gerät ist eingeschaltet, die Innenbeleuchtung leuchtet, der Motor beginnt zu arbeiten, das Kältemittel strömt durch die Rohre und Sie hören ein leichtes Rauschen.
4. Macht das Gerät störende Geräusche, festen Stand überprüfen und Gegenstände auf dem Gerät entfernen.
5. Kühlgut einlegen und Tür schließen.
6. Sobald im Gefrierbereich eine Temperatur von ca. -18 °C erreicht ist (mit einem Kühl-/Gefrierthermometer kontrollieren), können Sie Gefriergut einlagern.

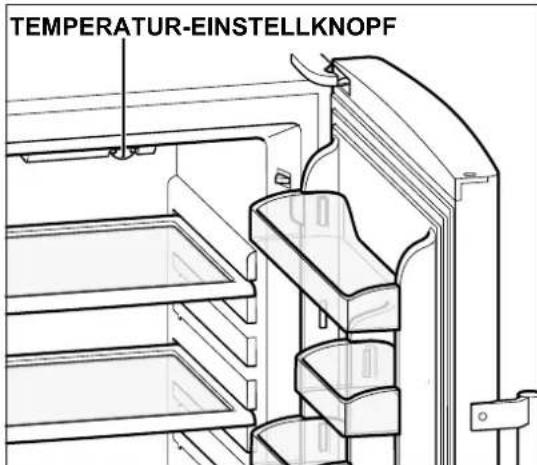

TEMPERATUR-EINSTELLKNOPF

Nahrungsmittel kühlen und einfrieren

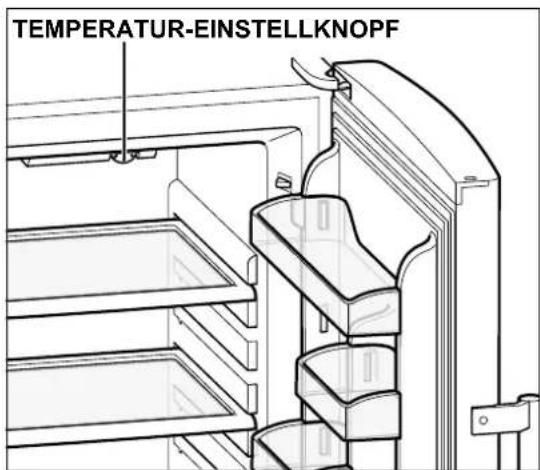

Temperatur-Einstellknopf

Mit dem TEMPERATUR-EINSTELLKNOPF wird die Temperatur im Kühl- und im Gefrierbereich eingestellt. Die Kühleistung ist stufenlos von „0“ (Aus) bis „7“ (niedrigste Temperatur) einstellbar. Zunächst eine mittlere Einstellung wählen. Die ideale Lagertemperatur beträgt –18 °C (ggf. mit einem Kühl-/Gefrier thermometer kontrollieren). Bei ansteigender Umgebungstemperatur (z. B. im Sommer) gegebenenfalls höhere Einstellung wählen.

Schalten Sie Ihr Gerät aus, falls Sie es längere Zeit nicht nutzen wollen.

TEMPERATUR-EINSTELLKNOPF

1. TEMPERATUR-EINSTELLKNOPF auf „0“ schalten.
2. Gerät ausräumen, abtauen und reinigen.
3. Tür leicht geöffnet lassen, damit sich im Innenraum kein Schimmel bildet.
4. Bei einer längeren Außerbetriebnahme Netzstecker ziehen.

Tipps für das Kühlen

- Damit Aroma und Frische der Nahrungsmittel im Kühlbereich erhalten bleiben, legen oder stellen Sie alle zu kühlenden Lebensmittel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder handelsübliche Folien.

• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.
• Legen Sie die Lebensmittel
• so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. ä. ab.

- nicht direkt an die Rückwand. Sie können sonst an der Rückwand festfrieren.

- Legen Sie ein Kühlschrankthermometer auf die Glasplatte über den Gemüseschalen, um die richtige Temperatur kontrollieren zu können. Optimal sind etwa 6 °C.

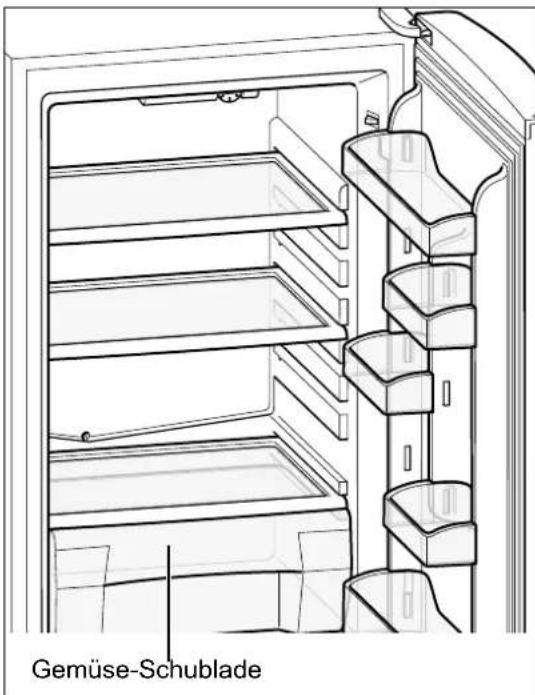

Gemüse-Schublade

• Obst/Gemüse: Frisches Obst und Gemüse in die Gemüse-Schublade legen.
• Auf der Glasplatte über der Gemüse-Schublade ist es am kältesten. Dies ist günstig für Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch.
• Gekochtes/Gebackenes auf die Ablagen legen.
• In den oberen Bereich und in den Tür-Ablagen ist es am wärmsten, günstig für streichfähige Butter und Käse.
• Flaschen, Getränkekartons: Stellen Sie Flaschen und Ge tränkekartons in den Flaschenhalter in der Tür. Volle Behälter dichter zum Scharnier stellen, damit diese nicht so stark belastet werden.

Erstes Einfrieren / Mehr als 2 kg einlagern

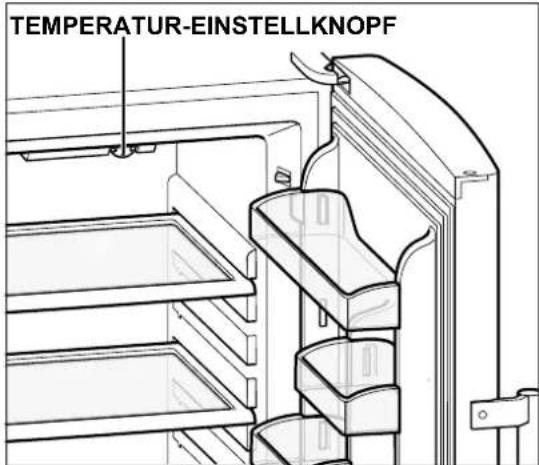

TEMPERATUR-EINSTELLKNOPF

1. Gefrierbereich vor dem Einlagern der Lebensmittel vorkühlen: Den TEMPERATUR-EINSTELLKNOPF auf Stufe "6" oder "7" stellen.
2. Beträgt die Temperatur -18 °C (mit einem Kühl-/Gefrier thermometer kontrollieren), kann bereits tiefgekühlte Ware eingelagert werden.
3. Beträgt die Temperatur -22^ , können frische Lebensmittel eingelagert werden. Die Temperatur im Gefrierbereich steigt kurzfristig an.
4. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren. TEMPERATUR-EINSTELLKNOPF wieder in die übliche Position stellen.

Gefahr

Verletzungsgefahr!

Ein unsachgemäßer Umgang mit dem Gerät

kann zu Verletzungen führen.

• Die Lebensmittel und die Innenwände des Gefrierbereichs haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.

Tipps zum Einfrieren

Damit Geschmack und Nährwert Ihrer Tiefkühlkost erhalten bleiben, Ihr Gerät nicht zu viel Strom verbraucht und der Gefrierbereich nicht unnötig oft abgetaut werden muss, beachten Sie bitte:

• Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von -18^ .
• Als Richtwert für dieses Gerät gilt: Innerhalb von 24 Stunden kann max. 3 kg frische Ware eingefroren werden.
• Nur qualitativ einwandfreie Lebensmittel einfrieren, die ihren Eigenschaften entsprechend vorbereitet, portioniert und verpackt wurden.
• Auch Fertiggerichte möglichst in Portionsgrößen einfrieren. Kleine Mengen frieren schneller bis zum Kern durch. Außerdem ist es wirtschaftlicher, mehrere kleine Portionen einzufrieren als den Rest einer großen Portion wegzuwerfen.
• Fleisch, Geflügel und Fisch roh oder zubereitet in haushaltsgerecht portionierten Mengen einfrieren und später im Kühlschrank auftauen. Darauf achten, dass z. B. Fleisch nicht in der eigenen Auftauflüssigkeit liegt.
• Frische und zubereitete Speisen ungesalzen und ungewürzt einfrieren. Ungesalzen eingefrorene Lebensmittel haben eine längere Haltbarkeit.
• Damit Tiefkühlkost nicht austrocknet, Fremdgeschmack annimmt oder ausläuft, widerstandsfähiges Verpackungsmaterial verwenden, d. h. luft- und flüssigkeitsundurch lässig, nicht zu steif, gut verschließbar und zu beschriften.
• Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten.
• Empfohlene Lagerzeiten und -temperaturen einhalten.
• Darauf achten, dass frische Lebensmittel beim Einlagern nicht mit bereits eingefrorener Tiefkühlkost in Berührung kommen, da diese antauen könnte.
• Zubereitete Lebensmittel abkühlen lassen, bevor sie eingefroren werden. Das spart nicht nur Energie, sondern vermeidet auch übermäßige Reifbildung im Gefrierschrank.

- Keine vollen Getränkeflaschen einfrieren. Flüssigkeiten dehnen sich beim Gefrieren aus und die Flaschen können platzen.

Gefahr

Explosionsgefahr!

Ein unsachgemäßer Umgang mit dem Gerät

kann zu Explosionen führen!

• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gemische zur Explosion bringen können.
• Keine kohlensäurehaltigen Getränke einfrieren! Behälter kann bersten!
• Hochprozentigen Alkohol nur fest verschlossen und stehend lagern.
• Keine Glas- oder Metallgefäße mit Flüssigkeit im Gefrierbereich lagern.

Eiswürfel bereiten

Eiswürfelschale zu 3/4 füllen und in den Gefrierbereich stellen.

Die Eiswürfel lösen sich am besten, indem Sie die Schale verwinden oder kurze Zeit unter fließendes Wasser halten.

Türfächer umsetzen

1. Türfach anheben und herausnehmen.
2. Türfach an neuer Position von oben über die seitlichen Halterungen stülpen.

Pflege und Wartung

Außenwände und Türen reinigen

Gefahr

Stromschlaggefahr!

• Vor dem Reinigen den Netzstecker ziehen.

Achtung

Gefahr von Sachschäden!

Die Türdichtung ist empfindlich gegen Öl und Fett. Die Oberflächen werden

durch ungeeignete Reinigungsmittel beschädigt.

• Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
  • Die Türdichtungen nicht einfetten.
• Nur weiche Tücher verwenden.
• Pflegemittel nur für die Außenflächen verwenden.

Lackierte Oberflächen

- Verwenden Sie nur eine leichte pH-neutrale Seifenlauge. Niemals Scheuerpulver, soda-, säure- oder löse mit tel haltige Putzmittel verwenden.

Edelstahl Oberflächen

Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden

Kühlbereich abtauen

Dies ist nicht notwendig. Denn der Kühlbereich Ihrer hanseatic Kühl-Gefrierkombination besitzt eine Abtau-Automatik. Reif und Eis werden automatisch abgetaut und das Tauwasser auf der Rückseite des Geräts in einer Tauwasserschale gesammelt. Durch die Wärme des Motors verdunstet das Tauwasser.

Achten Sie lediglich darauf, dass das Tauwasser ungehindert durch die Ablauföffnung abfließen kann.

Kühlbereich reinigen

Achtung

Gefahr von Sachschä- den!

• Die Wärmedämmung Ihres Geräts besteht aus Polyurethan mit umweltverträglichem Pentan-Isolierschaum. Zum Abtauen bitte keine elektrischen Heizgeräte, Schaber, Messer oder sonstige Hilfsmittel mit offener Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und der Innenbehälter sind kratz- und hitzeempfindlich und können schmelzen.

• Die Türdichtung ist empfindlich gegen Öl und Fett – das Gummi wird dadurch porös und spröde. Die Türdichtung kann undicht werden. Reinigen Sie die Türdichtung deshalb nur mit klarem Wasser.
• Sand-, soda- oder säurehaltige Putzmittel sind völlig ungeeignet. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
• Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, in die elektrischen Teile und in die Ablauföffnung dringt.

TEMPERATUR-EINSTELLKNOPF

1. TEMPERATUR-EINSTELLKNOPF auf „0“ stellen und Netzstecker ziehen.
2. Kühlgut herausnehmen und in einen kühlen Raum stellen.
3. Schubladen, Türfächer, Glasplatte und die Glasablagen herausnehmen und in lau-warmem Wasser mit etwas Spülmittel reinigen.
4. Zur Vorbeugung gegen Schimmelpilze ist auch der Zusatz von Essig geeignet. (Reinigungssessig, Haushaltsessig oder Essiges-senz).

1. Die Öffnung des Tauwasserablaufs säubern.
2. Mit klarem Wasser nachwischen.
3. Trocken wischen und die Tür zum Lüften noch einige Zeit offen lassen. Ablagen und Schubladen wieder einsetzen.
4. Netzstecker wieder einstecken und TEMPERATUR-EINSTELLKNOPF auf die gewünschte Einstellung drehen.
5. Kühlgut wieder einlegen.

No Frost = Abtau-Automatik

Ihr Gerät besitzt eine Abtau-Automatik, so dass Sie es nicht mehr regelmäßig abtauen müssen. Reif und Eis werden automatisch abgetaut, so kann Eis keine Isolierschicht bilden, die die Kälteabgabe erschwert und den Stromverbrauch ansteigen lässt.

Gefrierbereich reinigen

Achtung

Gefahr von Sachschäden!

Auf keinen Fall scharfe Reinigungsmittel (Soda, Scheuerpulver etc.) ver-

wenden. Diese greifen die Kunststoffflächen an.

1. Mind. 3 Stunden vor dem Reinigen TEMPERATUR-EINSTELLKNOPF auf "7" stellen. Die Tiefkühlkost erhält so eine Kältereserve und taut nicht so schnell auf.
2. Nach 3 Stunden TEMPERATUR-EINSTELLKNOPF auf "0" stellen.
3. Netzstecker aus der Steckdose ziehen.
4. Gefriergut herausnehmen. Dick in Zeitungspapier einwickeln und in einem Wäschekorb in einen kühlen Raum stellen. Sie können auch den Kühlschrank verwenden.
5. Gefriergut-Schubladen herausnehmen und in warmem Wasser mit Spülmittel abwaschen. Gründlich abtrocknen.
6. Innenraum mit warmem Wasser und Spülmittel auswischen. Beim Nachwischen einige Tropfen Essig ins Wasser geben, um Schimmelbildung vorzubeugen. Gründlich abtrocknen.
7. Die Türdichtung ist empfindlich gegen Öl und Fett. Nur mit klarem Wasser reinigen. Gründlich abtrocknen.
8. Nach dem Reinigen alles, einschließlich der Türdichtung, gründlich trocken reiben und kurze Zeit lüften.
9. Netzstecker wieder in die Steck-dose stecken und TEMPERATUR-EINSTELLKNOPF auf Stufe "6" oder "7" drehen.
10. Gefriergut wieder einlegen.
11. Sobald eine Temperatur von -18°C erreicht ist, TEMPERATUR- EINSTELLKNOPF wieder in die übliche Position drehen.

Türdichtungen kontrollieren und reinigen

Türdichtungen regelmäßig kontrollieren, damit keine warme Luft in das Gerät eindringt.

1. Zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen einklemmen. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.
2. Falls die Dichtung nicht überall gleichmäßig anliegt: Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fingern etwas herausziehen.
3. Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

Glühlampe wechseln

Gefahr

Explosionsgefahr!

- Ausschließlich Birnen-form-Lampen mit einer

Leistung von max. 15 Watt, 230 Volt, Sockel E 14 verwenden.

!

Wichtig!

Die Glühlampe dient ausschließlich zur Beleuchtung des Geräte-

Innenraums. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

1. Netzstecker ziehen.
2. Abdeckung ein wenig nach vorne ziehen, dann abnehmen.
   3.. Defekte Glühlampe herausdrehen und neue einsetzen.
3. Abdeckung von unten ansetzen und ein wenig nach hinten schieben.
4. Netzstecker wieder einstecken.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung beseitigen können.

Problem Mögliche	Ursache Lösungen, Tipps
Kompressor und Innenbeleuchtung aus	Steckdose hat keinen Strom. Durch	Anschluss eines anderen Geräts prüfen.
	Netzstecker sitzt nicht fest. Festen	Sitz des Netzsteckers kontrollieren.
Kompressor läuft nicht, Innenbeleuchtung an.	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innen-Temperatur steigt, schaltet sich der Kompressor selbsttätig ein.
	Neuaufstellung.	Das Gerät benötigt 2 Stunden, um das Kältemittel zur Ruhe kommen zu lassen.
Gerät kühlt zu stark	Temperatur-Einstellknopf steht auf einer zu hohen Kühlstufe.	Temperatur-Einstellknopf herunterdrehen (siehe „Temperatur-Einstellknopf“ auf Seite 11).
Gerät kühlt nicht ausreichend.	Falsche Temperatur gewählt.	Temperatur-Einstellknopf auf höhere Position drehen (siehe „Temperatur-Einstellknopf“ auf Seite 11)
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf Seite 16.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte dazwischen stellen oder Standort wechseln.
	Speisen wurden nicht abgekühlt.	Nur abgekühlte Speisen einlegen.
	Zuviel Ware auf einmal eingelegt.	Nicht mehr Ware als 7 kg auf einmal einlegen.
	Im Gefrierbereich hat sich eine dicke Eisschicht gebildet.	Gefrierbereich abtauen (siehe „Gefrierbereich reinigen“ auf Seite 15).
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe letzte Seite).
	Kompressor scheint defekt.	Temperatur-Einstellknopf auf „7“ stellen. Schaltet der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren „TECHNIK-SERVICE“ AUF SEITE 18 .
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen– Kälteaggregat läuft.
		Fließgeräusche – Kältemittel fließt durch die Rohre.
		Klicken – Motor schaltet ein oder aus.
	Störende Geräusche.	Festen Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper auf der Rückseite entfernen.

Gefahr

Stromschlaggefahr!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Repa-

raturen ausführen.

Unser Service

Sollten Sie das Problem nicht anhand der Fehlersuchtabelle beheben können, rufen Sie bitte unser EXPERTEN-TEAM an.

Im Servicefall wenden Sie sich bitte an unseren TECHNIK-SERVICE.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

Kühl-Gefrier-Kombination hanseatic

BCD-238W / BCD-238S / BCD-238B/

BCD 238 R

Bestellnummer: 190 261 (weiß),

190 349 (Edelstahl)

648 193 (schwarz)

704 693 (rot)

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

Mobilfunk max. 60 Cent/Anruf)

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max. 60 Cent/Anruf)

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachbera-

tungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

A

Abmessungen 24

Abstände.Siehe Mindestab- stände

Abtau-Automatik 15 abtauen 15

Artikelnummer.Siehe Bestell- nummer

Außenwände reinigen 14 Ausstattungsmerkmale 2

B

Bestellnummer 18

Bestimmungsgemäßer Gebrauch 2

E

Edelstahloberflächen 14

Einbau in eine Schrankzeile 9

Einfrieren 12

Eiswürfel 13

Energieeffizienzklasse 24

Energieverbrauch 24

Entsorgung 19

Experten-Team 18

F

Fehlersuchtabelle 17

G

Gefrierbereich reinigen 15

Gefriervermögen 24

Gerätemaße 24

Glühlampe wechseln 16

H

Höhe 24

|

In Betrieb nehmen 10

Isolierplatte 8

K

Klimaklasse 24

Kundendienst.Siehe Experten- Team

L

Lagerzeit bei Störung 24

Leistungsaufnahme 24

Lieferumfang 2

M

Mindestabstände 8

N

No Frost 15

0

Oberflächen 14

P

Problem beheben. Siehe Fehlersuchtabelle

Putzmittel 14

S

Service 18

Spannung 24

Standort 8

Stellfüße 9

T

Temperatur-Einstellknopf 11

Türdichtung 15

Türdichtungen kontrollieren und reinigen 16

Türen reinigen 14

Türfächer umsetzen 13

Typbezeichnung. Siehe Geräte- bezeichnung

U

Umweltschutz 19

Unebenheiten des Untergrunds 9

V

Verpackungs-Tipps 19

Datenblatt für Kühlgeräte

Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010

Marke hanseatic
Typ BCD-238W / BCD-238S / BCD-238B /	BCD 238R
Kategorie des Kühlgerätes 7, Kühl-Gefriergerät
Energieeffizienzklasse1)	A+
Jährlicher Energieverbrauch in kWh/Jahr2)	248
Art des Lagerfachs und Inhalt in Liter3)	Kühlteil 142
Art des Lagerfachs und Inhalt in Liter3)	**** 67, frostfrei
Auftauleistung in W 165
Lagerzeit bei Störung in h 13
Gefriervermögen in kg/24 h 3
Klimaklasse4)	N
Luftschallemission in dB(A) re 1pW5)	42
Spannung in V/50 Hz 220 - 240
Verbrauch in kWh / 24h 0,68
Stromaufnahme max. in A	0,55
Gerätemaße Höhe in cm	172,9
Breite in cm	55,6
Tiefe in cm	60,7

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht dem Lebensmittel-, Bedarfsgegenstände- und Futtermittelgesetzbuch
• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

– Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG

– Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
- energieverbrauchsrelevanter Produkte 2009/125/EG..

Landesspezifische Normen und Regeln beachten!

^1) Bewertung von A+++ (= niedriger Verbrauch) bis D (= hoher Verbrauch).
2) Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab. Ermittelt nach Norm EN 153
3) * = Fach mit -6 °C oder kälter ** = Fach mit -12 °C oder kälte

*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder kälter

^4) Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der oben genannten Umgebungstemperatur bestimmt ist.

Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von +10 °C bis +38 °C geeignet ist.

Sinkt die Raumtemperatur wesentlich darunter, schaltet das Gerät nicht so oft ein.

Dies bedeutet, dass ein unerwünschter Temperaturanstieg entstehen kann. Deshalb achten Sie bitte auf die Einhaltung der Umgebungstemperatur.

Umgebungstemperatur je Klimaklasse

SN: +10°C bis +32°C

N: +16°C bis +32°C

ST: +16°C bis +38°C

T: +16°C bis +43°C

^5) Ermittelt nach Richtlinie 86/594/EWG

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Daten abweichen.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Temperaturen im Inneren des Geräts halten zu können. Steht das Gerät im kühlen Raum, so erfolgt dieses Schalten seltener.
