BEDIENUNGSANLEITUNG DSH-52450S Hanseatic

Anleitung-Nr.: 91978

Bestellnr.: 847 610

(weiß) / 517 971 (silber)

HC 20130430

Nachdruck, auch

auszugsweise, nicht

gestattet!

Kühl-Gefrier-Kombination

hanseatic Eco-Line

DSH 52450 / 52450S

Ihre Kühl-Gefrier-Kombination stellt sich vor

Ausstattungsmerkmale

• FCKW- und FCK-frei
• wechselbarer Türanschlag
• Magnet-Türverschluss
• Innenraumbeleuchtung

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um frische Lebensmittel zu kühlen, handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung.

Das Gerät ist für den Gebrauch im Haushalt und in ähnlichen Anwendungsbereichen vorgesehen, wie z.B.:

• Personalküchenbereichen in Läden, Büros und anderen Arbeitsbereichen;
  – in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
• Frühstückspensionen;
• im Catering und ähnlichem Großhandelseinsatz.

Kontrolle ist besser

1. Gerät auspacken und alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster entfernen, auch auf der Geräterückseite.

Gefahr von Sachschäden!

Ein unsachge-

mäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

- Beim Entfernen der Schutzfolie von der Türoberfläche keine spitzen Gegenstände verwenden.

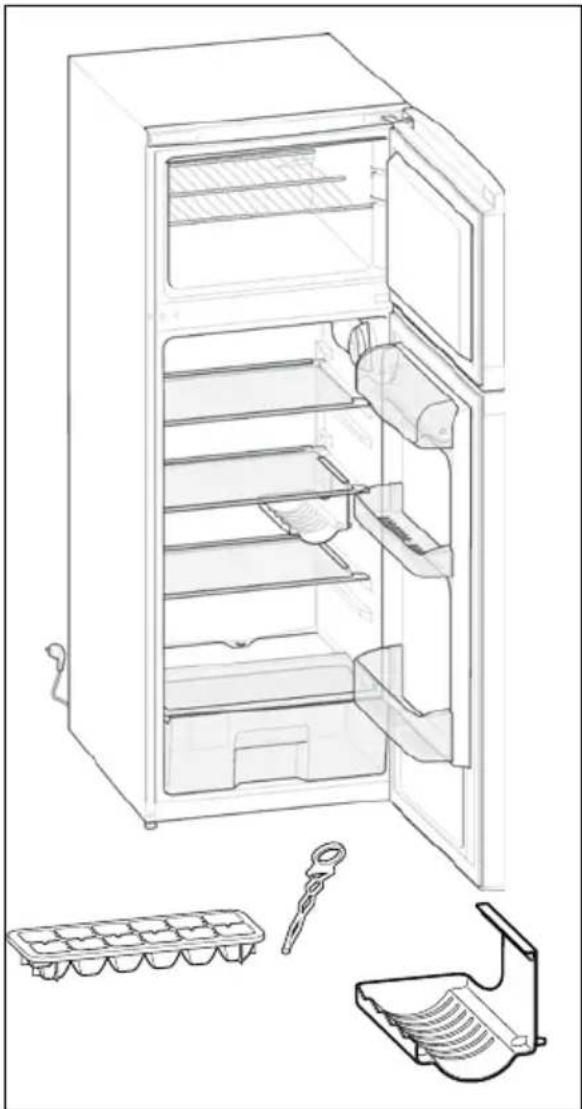

1. Prüfen Sie, ob die Lieferung vollständig ist:

Kühlbereich

• 3 Glas-Ablagen
• 1 Glasablage als Abdeckung für die Gemüse-Schublade
  – 1 Schublade für Obst und Gemüse
• 2 offene Türfächer
• 1 geschlossenes Türfach
  – Eierablage, 10-fach (ohne Abbildung)
  – Eiswürfelschale
  – Reinigungsstäbchen

Gefrierbereich

• 1 Gefriergut-Ablage, herausnehmbar
• 2 Abstandshalter
• Montagematerial für Türanschlagwechsel

• Gebrauchsanleitung

• Sollte die Lieferung unvollständig sein, wenden Sie sich bitte an unsere Bestellannahme.

• Kontrollieren Sie, ob das Gerät Transportschäden aufweist.

• Sollten Sie Transportschäden feststellen, nehmen Sie das Gerät nicht in Betrieb, benachrichtigen Sie bitte unser EXPERTENT-TEAM, siehe Seite 28.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheits-hinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihre Kühl-Gefrier-

Kombination stellt sich vor 2

Ausstattungsmerkmale 2

Bestimmungsgemäßer

Gebrauch 2

Kontrolle ist besser 2

Kühlbereich 3

Gefrierbereich 3

5 Minuten für Ihre

Sicherheit ... 5

Begriffserklärung 5

Sicherheitshinweise 5

Vorbereitung

Gerät vorbereiten 11

Erste Schritte 11

Der richtige Standort 11

Türanschlag wechseln 13

Ausrichten des Geräts 16

Bedienung

Gerät in Betrieb nehmen 16

Kühlen und Einfrieren von

Lebensmitteln 17

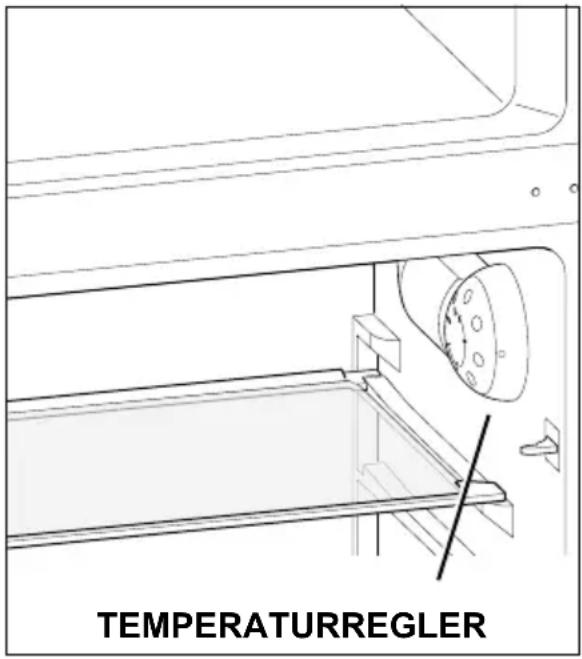

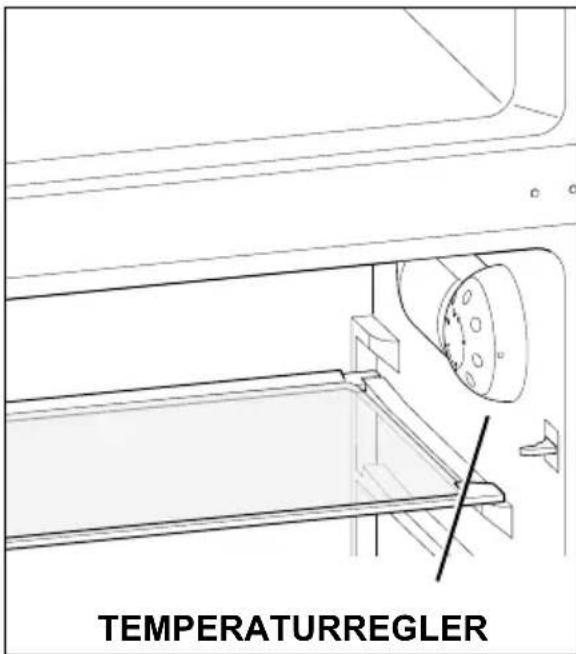

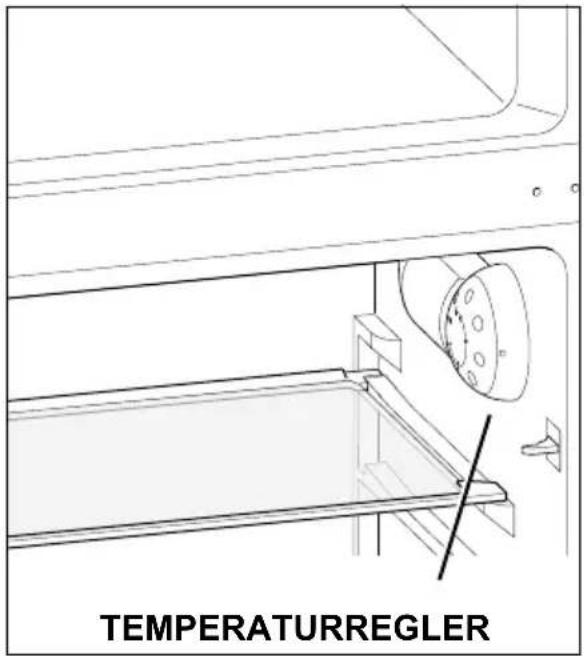

Temperaturregler 17

Tipps für das Kühlen 18

Gefriergut-Ablage 18

Erstes Einfrieren /

Mehr als 2 kg einlagern 19

Tipps zum Einfrieren 19

Eiswürfel bereiten 20

Türfächer umsetzen 20

Allgemeines

Pflege und Wartung 21

Außenwände und

Türen reinigen 21

Lackierte Oberflächen 21

Edelstahl-Oberflächen 21

Kühlbereich abtauen 21

Kühlbereich reinigen 22

Gefrierbereich abtauen

und reinigen 23

Türdichtungen

kontrollieren und reinigen 24

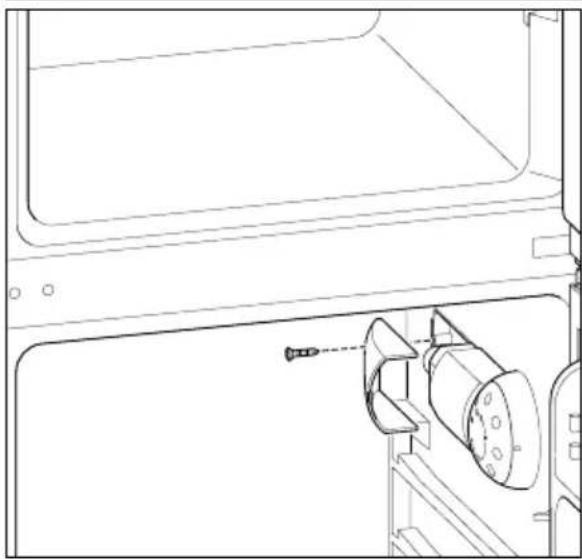

Glühlampe wechseln 25

Wenn's mal ein Problem

gibt 26

Fehlersuchtabelle 26

Unser Service 28

Umweltschutz leicht

gemacht 29

Verpackungs-Tipps 29

Entsorgung des Geräts 29

Stichwortverzeichnis 30

Datenblatt für Kühlgeräte 31

5 Minuten für Ihre Sicherheit ...

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Gebrauchsanleitung.

Gefahr

Hohes Risiko!

Missachtung der Warnung kann

Schaden für Leib und Leben verursachen.

Achtung

Mittleres Risiko!

Missachtung der Warnung kann

einen Sachschaden verur- sachen.

Wichtig

Geringes Risiko!

Sachverhalte, die beim Umgang mit

dem Gerät beachtet werden sollten.

Sicherheitshinweise

Gefahr

Stromschlag- gefahr

Fehlerhafte Elek-

tro in stal la tion oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen.

- Das Gerät ist ausschließlich für eine Netzspannung von 230 V \~ 50 Hz geeignet.

- Gerät nicht in Betrieb nehmen bzw. weiter betreiben, wenn es sichtbare Schäden aufweist. Wenden Sie sich an unser Experten-Team (Seite 29).

- Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Eingriffe und Reparaturen am Gerät dürfen ausschließlich von einer autorisierten Fachkraft vorgenommen werden (Technik Service Seite 29).

- Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Bei eigenständigen Reparaturen entfallen Haftungs- und Garantieansprüche!

• Keine elektrischen Geräte innerhalb des Kühlfaches betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
• Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.
• Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Steckdose anschließen.
• Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn die Anschlussleitung defekt ist. Wenn die Anschlussleitung beschädigt ist, muss sie durch unseren Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
• Im Fehlerfall und vor dem Abtauen / Reinigen das Gerät ausschalten und den Netzstecker ziehe n.
  • Ziehen Sie den Netzstecker immer am Stecker, nie am Kabel aus der Steckdose.

• Netzstecker muss nach dem Aufstellen des Gerätes leicht zugänglich sein.

• Kein Verlängerungskabel und nicht zusammen mit anderen Geräten an eine Mehrfachsteckdose anschließen.

• Fassen Sie den Netzstecker nie mit feuchten Händen an.
• Verwenden Sie das Gerät nur in Innenräumen.

Gefahr

Explosionsgefahr!

Das Einlagern

von entflammbaren Gasen und Flüssigkeiten kann Explosionen verursachen!

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gemische zur Explosion bringen können.

- Keine kohlensäurehaltigen Getränke einfrieren! Behälter kann bersten!

- Hochprozentigen Alkohol nur fest verschlossen und stehend lagern.

- Keine Glas- oder Metallgefäße mit Flüssigkeit im Gefrierbereich lagern.

- Auf keinen Fall Abtausprays verwenden. Sie können explosive Gase bilden.

Gefahr

Gefahren für Kinder und Personen mit

verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie

werden beaufsichtigt.

• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.
• Achten Sie darauf, dass Kinder keine kleinen Teile vom Gerät abziehen oder aus dem Zubehörbeutel nehmen und in den Mund stecken – Erstickungsgefahr!

Gefahr

Gefahren durch Kältemittel!

Im Kältemittel-

Kreislauf Ihres Gerätes befindet sich das umweltfreundliche, aber brennbare Kältemittel R600a (Isobutan). Mechanische Eingriffe in das Käl tesystem sind nur autorisierten Fachkräften erlaubt.

- Den Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen usw. Herausspritzendes Kältemittel ist brennbar

• und kann zu Augenschäden führen. Spülen Sie in diesem Fall die Augen unter klarem Wasser und rufen Sie sofort einen Arzt.
• Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m ^3 je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät steht auf dem Typenschild.

Gefahr

Brandgefahr!

Bei unzurei- chender Luftzir-

kulation besteht Brandgefahr durch Wärmestau.

• Um eine ausreichende Luftzirkulation zu gewährleisten, müssen die Lüftungsschlitze und der gesamte Raum oberhalb des Gerätes frei bleiben. Gerät nicht direkt an die Wand stellen. Lassen Sie mindestens 3 cm Abstand.

Gefahr

Verletzungsgefahr!

Ein unsachge-

mäßer Umgang mit dem Gerät kann zu Verletzungen führen.

• Die Lebensmittel und die Innenwände des Gefrierbereichs haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich. Ggf. ein trockenes Tuch zum Anfassen des Gefrierguts benutzen.

- Verbrennungsgefahr durch Tieftemperaturen. Deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund nehmen.

- Aufgetaute oder angetaute Lebensmittel nicht wieder einfrieren. Es besteht die Gefahr einer Lebensmittelvergiftung.

- Sockel, Schubfächer, Türen etc. nicht als Trittbrett oder zum Abstützen verwenden; Sie könnten sich verletzen.

Gefahr

Gesundheitsgefahr!

Wenn das Gerät abgeschaltet wurde, oder bei Stromausfall wird der Inhalt des Gefrier- und des Kühlraums nicht mehr ausreichend gekühlt. Eingelagerte Lebensmittel können an- oder auftauen, und es besteht die Gefahr einer Lebensmittelvergiftung.

• Überprüfen Sie nach einem eventuellen Stromausfall die eingelagerten Lebensmittel durch Inaugenscheinnahme oder mittels Geruchsprüfung, ob sie noch genießbar sind.
• Entsorgen Sie nach einem eventuellen Stromausfall eingefrorene Lebensmittel, die erkennbar angetaut sind.
• Frieren Sie auf- oder angetaute Lebensmittel nicht wieder ein.
• Nehmen Sie – auch bei einem nur vorübergehenden Abschalten – das eingelagerte Gefriergut aus dem Gerät, und lagern Sie es in einem ausreichend kühlen Raum oder einem anderen Kühlschrank.

Gefahr

Verletzungsgefahr beim Transport!

Das Gerät ist sehr schwer.

• Nehmen Sie beim Transport, bei der Aufstellung, Ausrichtung oder beim Ab- und Anmontieren der Türen die Hilfe einer weiteren Person in Anspruch.

Achtung

Gefahr von Sach- schäden!

Falscher Umgang

mit dem Gerät kann zu Beschädigungen führen.

• Die Wärmedämmung Ihres Geräts besteht aus Polyurethan mit umweltverträglichem Pen tan-Isolierschaum. Zum Abtauen bitte keine elektrischen Heizgeräte, Schaber, Messer oder sonstige Hilfsmittel mit offener Flamme wie z. B. Kerzen verwenden. Die Wär medämmung und der Innenbehälter sind kratz- und hitzeempfindlich und können schmelzen.

- Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, den Innenraum mit lauwarmem Essigwasser auswischen. Auf keinen Fall

Seife, scharfe, schmirgeln- de oder körnige, soda- oder lösemittelhaltige Reinigungsmittel verwenden. Diese können die Oberflä- chen beschädigen.

• Gerät nach dem Transport 2 Stunden ruhig stehen lassen, damit die Kühlflüssigkeit zur Ruhe kommt.
  • Die Türdichtung ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt. Die Türdichtungen daher nicht einfetten.
• Nur weiche Tücher verwenden.
• Pflegemittel nur für die Außenflächen verwenden.
• Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, in die elektrischen Teile und in die Ablauföffnung dringt.
• Stellen Sie das Gerät nur auf einem ebenen und festen Untergrund.
• Beim Entfernen der Schutzfolie von der Türoberfläche keine spitzen Gegenstände verwenden.

Die Glühlam- pe dient aus- schließlich zur

Beleuchtung des Geräte-Innenraums. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

Gerät vorbereiten

Erste Schritte

Achtung

Gefahr von Sachschäden!

Falscher Umgang

mit dem Gerät kann zu Beschädigungen führen.

- Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, den Innenraum mit lauwarmem Essigwasser auswischen. Auf keinen Fall Seife, scharfe, körnige, soda- oder lösemittelhaltige Putzmittel verwenden.

Der richtige Standort

Gefahr

Gefahren durch Kältemittel!

Auslaufendes Kältemittel kann zu Explosionen und Verletzungsgefahr führen.

- Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1m^3 je 8 g Kältemittel haben

• Die Menge des Kältemittels in Ihrem Gerät steht auf dem Typenschild.

Gefahr

Brandgefahr!

Bei unzurei- chender Luftzir-

kulation besteht Brandgefahr durch Wärmestau.

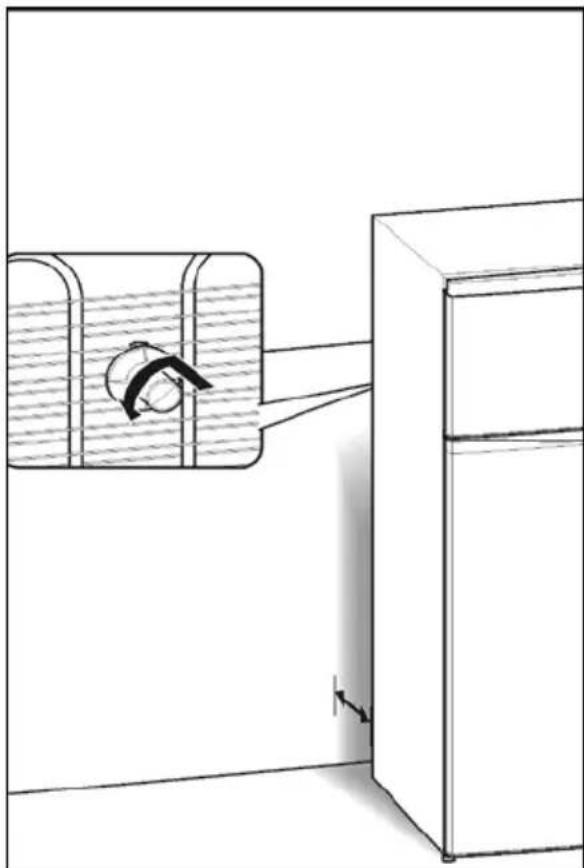

- Um eine ausreichende Luftzirkulation zu gewährleisten, müssen die Lüftungsschlitze und der gesamte Raum oberhalb des Gerätes frei bleiben. Gerät nicht direkt an die Wand stellen. Lassen Sie mindestens 3 cm Abstand.

Um die größtmögliche Kühlleistung bei geringstem Energieverbrauch zu erzielen, sollte der Standort:

• ein nicht zu warmer, trockener, gut belüfteter Raum sein;
• nicht direkt von der Sonne beschienen werden.
• Keine wärmeabgebenden Geräte wie Mikrowellen, Toaster etc. auf das Gerät stellen.

Ungünstig ist ein Platz unmittelbar neben einem Ofen, Herd oder Heizkörper. Die Mindestabstände zu solchen Geräten betragen:

• zu Elektroherden: 3 cm
• zu Öl- und Kohleherden: 30 cm
• zu Kühlgeräten: 2 cm
• zu Wasch-/Geschirrspülmaschinen: 2 cm

Können diese Abstände nicht eingehalten werden, muss eine Isolierplatte dazwischengestellt werden. Ist im Aufstellungsraum eine Fußbodenheizung installiert, eine Isolierplatte aus festem Material unter das Gerät legen.

- Um eine ausreichende Luftzirkulation zu gewährleisten, Gerät nicht direkt an die Wand stellen. Befestigen Sie die beiden mitgelieferten Abstandshalter an den Kühlschleifen der Geräterückseite.

Türanschlag wechseln

Sie können die Seite wechseln, an der die geöffnete Tür anschlägt. Bei Auslieferung befindet sich der Anschlag rechts. Da dieser Umbau etwas handwerkliches Geschick erfordert, lesen Sie die Arbeitsschritte bitte erst einmal durch. Neben dem Lieferumfang benötigen Sie:

• mittelgroßer Kreuzschlitzschraubendreher
  – feiner Schlitzschraubendreher

• möglichst eine zweite Person

• Stellen Sie sicher, dass das Gerät nicht an das Stromnetz angeschlossen ist.

• Beide Gerätetüren schließen.
• Gerät in einem Winkel von ca. 45° nach hinten kippen und gegen eine Wand lehnen.

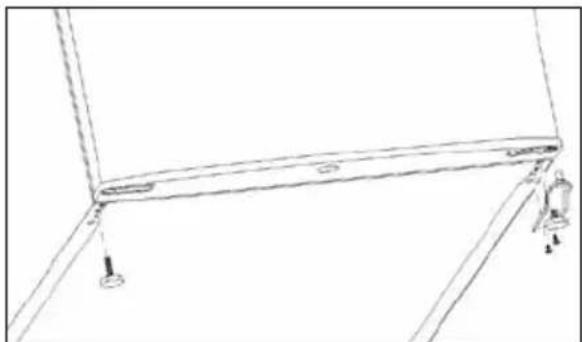

1. Freien Stellfuß und Scharnier mit Stellfuß abschrauben.

1. Tür abnehmen und kopfüber abstellen (Griffmulde nach unten).

1. Die zwei Schrauben der Festsetzplatte lösen, Festsetzplatte abnehmen und Scharnieraufnahme entnehmen.

1. Scharnieraufnahme auf der gegenüberliegenden Seite einsetzen, Festsetzplatte festschrauben.

8 Tür umdrehen und Scharnier-aufnahme umsetzen.

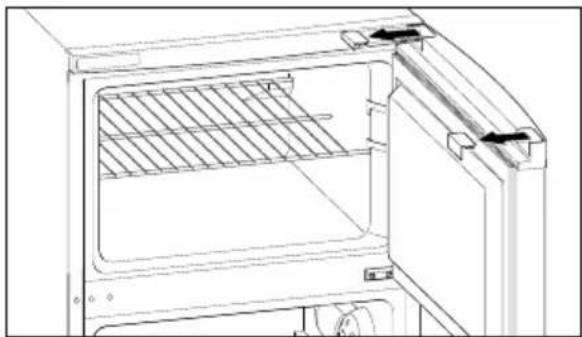

1. Obere Tür öffnen und Blindplatten abnehmen.

2. Tür wieder schließen!

1. Mittleres Scharnier abschrauben und obere Tür öffnen und abnehmen.

1. Scharnieraufnahme abschrauben.

1. Scharnieraufnahme an der gegenüberliegenden Seite wieder anschrauben.

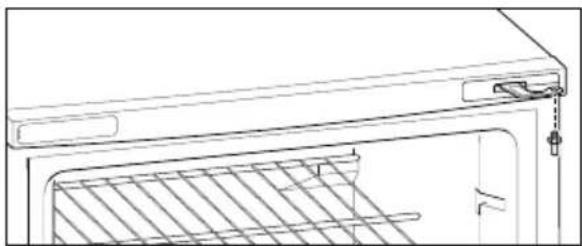

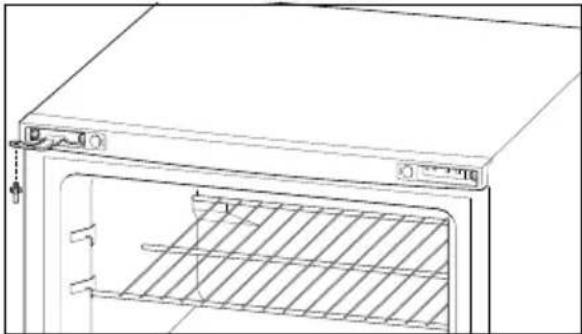

1. Scharnierstift vom Scharnier abschrauben.

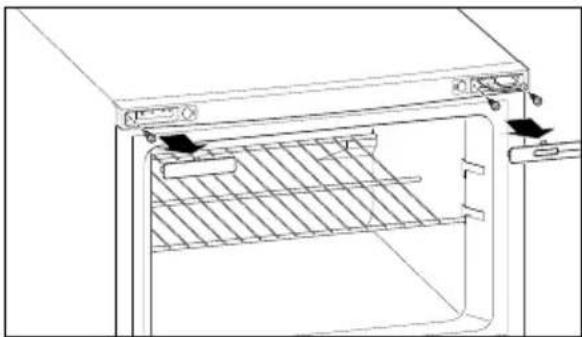

1. Blindplatten abnehmen und Scharnier abschrauben.

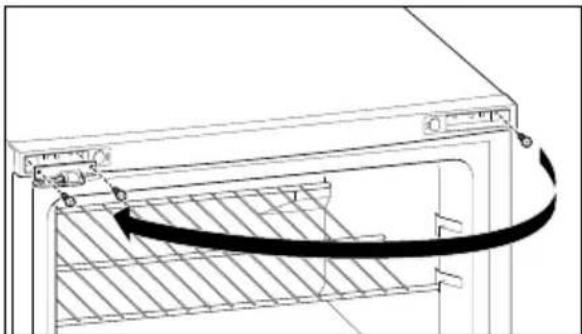

1. Scharnier umsetzen und an der gegenüberliegenden Seite wieder anschrauben.

1. Scharnierstift wieder einschrauben.

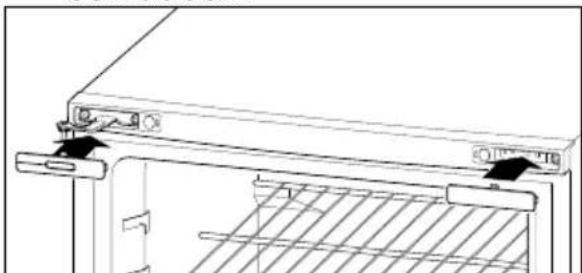

1. Blindplatten einsetzen.

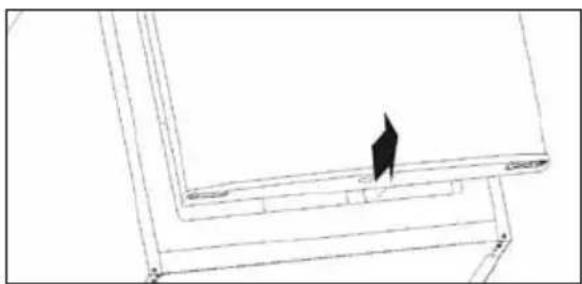

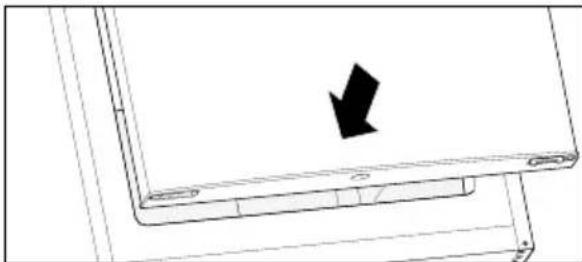

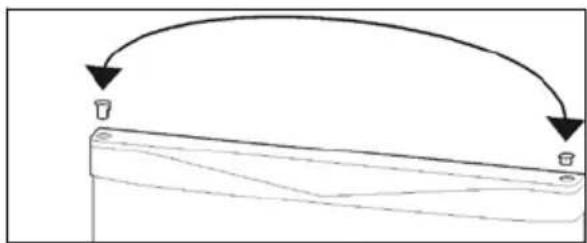

1. Blindstopfen in der Mitte herausnehmen und umsetzen.

1. Obere Tür wieder so einsetzen, dass sie geschlossen ist.

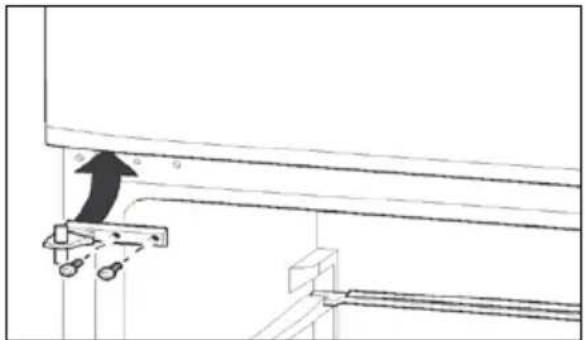

1. Mittleres Scharnier auf der gegenüberliegenden Seite wieder anschrauben. Dabei darauf achten, dass der obere Scharnierstift in der Scharnier-aufnahme steckt.

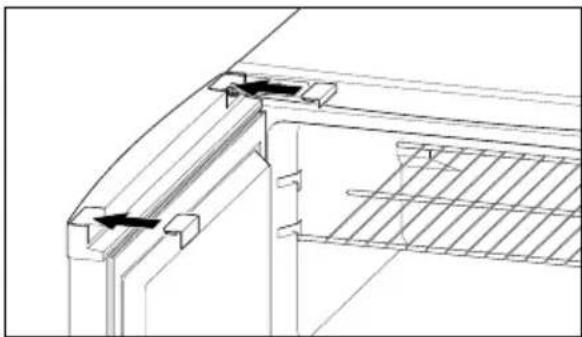

1. Obere Tür öffnen und die entsprechenden Blindplatten einsetzen.

Hinweis: Die Blindplatten für den linken und für den rechten Türanschlag sind unterschiedlich und können daher nicht einfach nur ausgetauscht werden.

1. Untere Tür wieder so einsetzen, dass sie geschlossen ist. Dabei darauf achten, dass der Scharnierstift in der Scharnier-aufnahme steckt.

1. Scharnier mit Stellfuß und freien Stellfuß wieder anschrauben.

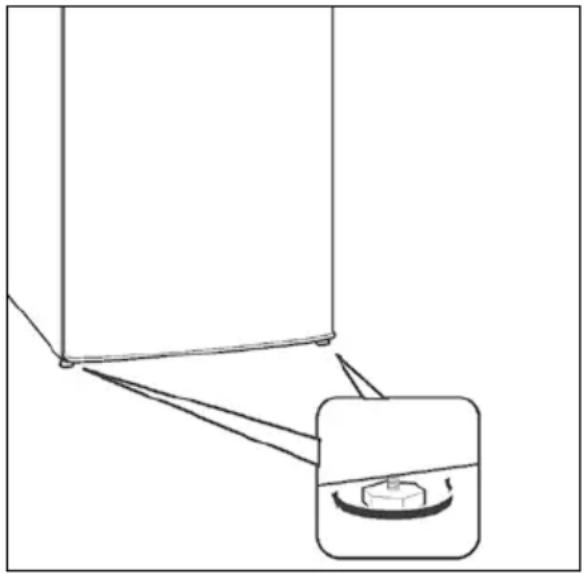

Ausrichten des Geräts

Das Gerät muss auf einem ebenen, festen Untergrund stehen. Überprüfen Sie den Stand des Geräts am besten mit einer Wasserwaage. Beim Öffnen der Türen darf sich das Gerät nicht bewegen. Unebenheiten des Untergrunds können Sie über die beiden vorde- ren Stellfüße ausgleichen.

1. Türen schließen.
2. Gerät leicht nach hinten kippen.
3. Drehen Sie die Stellfüße hinein bzw. heraus, bis das Gerät senkrecht ausgerichtet ist.

1. Gerät wieder gerade hinstellen und Ausrichtung mit einer Wasserwaage prüfen.

Gerät in Betrieb nehmen

Achtung

Gefahr von Sachschäden!

Eine sofortige

Inbetriebnahme nach dem Transport kann zu Geräteschäden führen.

- Gerät nach dem Transport 2 Stunden ruhig stehen lassen, damit die Kühlflüssigkeit zur Ruhe kommt.

1. Netzstecker an eine vorschriftsmäßig installierte Steckdose anschließen (220 - 240 V\~ 50 Hz, 10 A).

2. Kühlbereichs-Tür öffnen.

3. TEMPERATURREGLER auf Ziffer „3“ drehen. Das Gerät ist eingeschaltet, die Innenbeleuchtung leuchtet, der Motor beginnt zu arbeiten, das Kältemittel strömt durch die Rohre und Sie hören ein leichtes Rauschen.
4. Macht das Gerät störende Geräusche, festen Stand überprüfen und Gegenstände auf dem Gerät entfernen.

5. Kühlgut einlegen und Tür schließen.

6. Sobald im Gefrierbereich eine Temperatur von ca. -18 °C erreicht ist (mit einem Kühl-/Gefrierthermometer kontrollieren), können Sie Gefriergut einlagern.

Kühlen und Einfrieren von Lebensmitteln

Temperaturregler

TEMPERATURREGLER

Mit dem TEMPERATURREGLER wird die Temperatur im Kühl- und im Gefrierbereich eingestellt. Die Kühlleistung ist stufenlos von „0“ (Aus) bis „5“ (höchste Temperatur) einstellbar.

Zunächst eine mittlere Einstellung wählen. Die ideale Lagertemperatur beträgt –18 °C (ggf. mit einem Kühl-/Gefrier thermometer kontrollieren). Bei ansteigender Umgebungstemperatur (z. B. im Sommer) gegebenenfalls höhere Einstellung wählen.

Falls Sie Ihr Gerät längere Zeit nicht benutzen wollen, schalten Sie es aus.

TEMPERATURREGLER

1. TEMPERATURREGLER auf „0“ drehen.
2. Gerät ausräumen, abtauen und reinigen.

3. Tür leicht geöffnet lassen, damit sich im Innenraum kein Schimmel bildet.

4. Für längere Außerbetriebnahme Netzstecker ziehen.

Tipps für das Kühlen

• Damit Aroma und Frische der Nahrungsmittel im Kühlbereich erhalten bleiben, legen oder stellen Sie alle zu kühlenden Lebensmittel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder handelsübliche Folien.
  – Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.
• Legen Sie die Lebensmittel
• so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. ä. ab.
• nicht direkt an die Rückwand. Sie können sonst an der Rückwand festfrieren.
• Legen Sie ein Kühlschrankthermometer auf die Glasplatte über der Gemüseschale, um die richtige Temperatur kontrollieren zu können. Optimal sind etwa 6 °C.
• Obst/Gemüse: Frisches Obst und Gemüse in die Gemüse-Schublade legen.
• Auf der Glasplatte über der Gemüse-Schublade ist es am kältesten. Dies ist günstig für Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch.

– Gekochtes/Gebackenes auf die Ablagen legen.
- In den oberen Bereich und in den Tür-Ablagen ist es am wärmsten, günstig für streichfähige Butter und Käse.
- Flaschen, Getränkekartons: Stellen Sie Flaschen und Getränkekartons in den Flaschenhalter in der Tür. Volle Behälter dichter zum Scharnier stellen, damit dieses nicht so stark belastet wird.

Gefriergut-Ablage

Wenn der Platz in den Gefriergut-Fächern nicht ganz für Ihr Gefriergut ausreicht, können Sie die Gefriergut-Ablage herausnehmen und das Gefriergut direkt auf den Kälteplatten lagern.

1. Gefriergut-Ablage vorne etwas anheben.
2. Gefriergut-Ablage herausnehmen.

Erstes Einfrieren / Mehr als 2 kg einlagern

TEMPERATURREGLER

1. Gefrierbereich vor dem Einlagern der Lebensmittel vorkühlen: Den TEMPERATURREGLER auf Stufe „4“ oder „5“ drehen.
2. Beträgt die Temperatur -18 °C (mit einem Kühl-/Gefrierthermometer kontrollieren), kann bereits tiefgekühlte Ware eingelagert werden.
3. Beträgt die Temperatur –22 °C, können frische Lebensmittel eingelagert werden. Die Temperatur im Gefrierbereich steigt kurzfristig an.
4. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren. TEMPERATURREGLER wieder in die übliche Position drehen.

Gefahr

Verletzungsgefahr!

Die tiefen Tem-

peraturen der eingelagerten Lebensmittel und Geräte-Innenwände können bei Berührung Verletzungen verursachen.

• Die Lebensmittel und die Innenwände des Gefrierbereichs haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich. Ggf. ein trockenes Tuch zum Anfassen des Gefrierguts benutzen.

Tipps zum Einfrieren

Damit Geschmack und Nährwert Ihrer Tiefkühlkost erhalten bleiben, Ihr Gerät nicht zu viel Strom verbraucht und der Gefrierbereich nicht unnötig oft abgetaut werden muss, beachten Sie bitte:

• Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von -18^ .

• Als Richtwert für dieses Gerät gilt: Innerhalb von 24 Stunden kann max. 2,5 kg frische Ware eingefroren werden.

• Nur qualitativ einwandfreie Lebensmittel einfrieren, die ihren Eigenschaften entsprechend vorbereitet, portioniert und verpackt wurden.

• Auch Fertiggerichte möglichst in Portionsgrößen einfrieren. Kleine Mengen frieren schneller bis zum Kern durch. Außerdem ist es wirtschaftlicher, mehrere kleine Portionen einzufrieren als den Rest einer großen Portion wegzuwerfen.
• Fleisch, Geflügel und Fisch roh oder zubereitet in haushaltsgerecht portionierten Mengen einfrieren und später im Kühlschrank auftauen. Darauf achten, dass z. B. Fleisch nicht in der eigenen Auftauflüssigkeit liegt.
• Frische und zubereitete Speisen ungesalzen und ungewürzt einfrieren. Ungesalzen eingefrorene Lebensmittel haben eine längere Haltbarkeit.
• Damit Tiefkühlkost nicht aus- trocknet, Fremdgeschmack annimmt oder ausläuft, wider- standsfähiges Verpackungsma- terial verwenden, d. h. luft- und flüssigkeitsundurch lässig, nicht zu steif, gut verschließbar und zu beschriften.

• Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten.
  – Empfohlene Lagerzeiten und -temperaturen einhalten.

• Darauf achten, dass frische Lebensmittel beim Einlagern nicht mit bereits eingefrorener Tiefkühlkost in Berührung kommen, da diese antauen könnte.

• Zubereitete Lebensmittel abkühlen lassen, bevor sie eingefroren werden. Das spart nicht nur Energie, sondern vermeidet auch übermäßige Reifbildung im Gefrierschrank.
• Keine vollen Getränkeflaschen einfrieren. Flüssigkeiten dehnen sich beim Gefrieren aus und die Flaschen können platzen.

Gefahr

Explosionsgefahr!

Das Einlagern

von entflammbaren Gasen und Flüssigkeiten kann Explosionen verursachen.

- Auf keinen Fall kohlensäure-

Eiswürfel bereiten

Eiswürfelschale zu 3/4 füllen und in den Gefrierbereich stellen.

Die Eiswürfel lösen sich am besten, indem Sie die Schale verwinden oder kurze Zeit unter fließendes Wasser halten.

Türfächer umsetzen

1. Türfach anheben und herausnehmen.
2. Türfach an neuer Position von oben über die seitlichen Halterungen stülpen.

Pflege und Wartung

Außenwände und Türen reinigen

Gefahr

Stromschlagge- fahr!

Ein unsachgemäßer Umgang mit dem Gerät kann zu Stromschlägen führen.

• Vor jeder Reinigung Netzstecker ziehen!

Achtung

Beschädigungs- gefahr!

Die Türdichtung

ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

• Die Türdichtungen nicht einfetten.
- Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
- Nur weiche Tücher verwenden.
- Pflegemittel nur für die Außenflächen verwenden.

Lackierte Oberflächen

Verwenden Sie nur eine leichte pH-neutrale Seifenlauge. Niemals Scheuerpulver, soda-, säure- oder löse mit tel haltige Putzmittel verwenden.

Edelstahl-Oberflächen

Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Kühlbereich abtauen

Dies ist nicht notwendig. Denn der Kühlbereich Ihrer hanseatic Kühl-Gefrierkombination besitzt eine Abtau-Automatik. Reif und Eis werden automatisch abgetaut und das Tauwasser auf der Rückseite des Geräts in einer Tauwasserschale gesammelt. Durch die Wärme des Motors verdunstet das Tauwasser.

Achten Sie lediglich darauf, dass das Tauwasser ungehindert durch die Ablauföffnung abfließen kann.

Kühlbereich reinigen

Achtung

Beschädigungs- gefahr!

Die Türdichtung

ist empfindlich gegen Öl und Fett. Die Oberflächen werden durch ungeeignete Reinigungsmittel beschädigt.

• Die Türdichtungen nicht einfetten.
- Da die Innenwände kratz- und hitzeempfindlich sind, dürfen keine Hilfsmittel wie Eiskratzer, Heizstrahler oder Ähnliches benutzt werden, um Eisablagerungen zu entfernen.
- Keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden.
- Nur weiche Tücher verwenden.

Gefahr

Stromschlaggefahr!

Das Eindringen

von Wasser in elektrische Teile kann zu Stromschlag oder Kurzschluss führen.

- Achten Sie darauf, dass kein Reinigungswasser in die Lüftungsschlitze, in die elektrischen Teile und in die Ablauföffnung dringt.

TEMPERATURREGLER

1. TEMPERATURREGLER auf „0“ drehen und Netzstecker ziehen.
2. Kühlgut herausnehmen und in einen kühlen Raum stellen.
3. Schubladen, Türfächer, Glasplatte und die Glasablagen herausnehmen und in lauwarmem Wasser mit etwas Spülmittel reinigen.
4. Zur Vorbeugung gegen Schimmelpilze ist auch der Zusatz von Essig geeignet. (Reinigungssessig, Haushaltsessig oder Essigessenz).

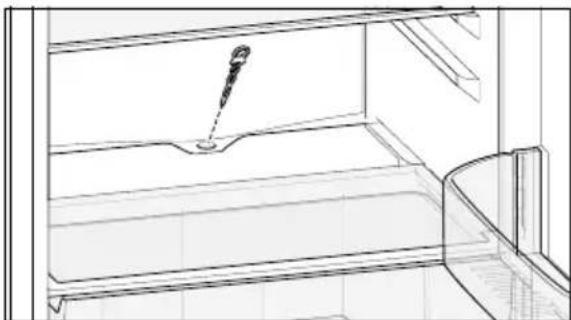

1. Die Öffnung des Tauwasserablaufs säubern, ggf. unter

Zuhilfenahme des Reinigungsstäbchens.

1. Mit klarem Wasser nachwi- schen.
2. Trocken wischen und die Tür zum Lüften noch einige Zeit offen lassen. Ablagen und Schubladen wieder einsetzen und Kühlgut wieder einlagern.
3. Netzstecker wieder einstecken und TEMPERATURREGLER auf die gewünschte Einstellung drehen.
4. Kühlgut wieder einlegen.

Gefrierbereich abtauen und reinigen

Feuchtigkeit aus den Lebensmitteln und der Umgebungsluft schlägt sich im Innenraum des Geräts als Reif nieder.

Mindestens einmal im Jahr, spätestens aber, wenn die Reifschicht ca. 4 mm dick ist, sollten Eis und Reif an den Innenwänden des Gefrierschranks entfernt werden. Andernfalls bildet das Eis eine Isolierschicht, die die Kälteabgabe erschwert und den Stromverbrauch ansteigen lässt.

Gefahr

Explosionsgefahr!

Falscher Umgang

mit dem Gerät kann zu Explosionen führen.

- Auf keinen Fall Abtausprays verwenden. Sie können explosive Gase bilden. Auch keine elektrischen Heizgeräte, offene Flammen oder Eiskratzer verwenden. Die Isolierung könnte schmelzen oder zerkratzt werden.

Achtung

Beschädigungs- gefahr!

- Keine scharfen,

lösemittelhaltigen oder schmirgelnden Reinigungsmittel verwenden. Diese können die Oberflächen beschädigen.

1. Mind. 3 Stunden vor dem Abtauen TEMPERATURREGLER auf „5“ stellen. Die Tiefkühlkost erhält so eine Kältereserve und taut nicht so schnell auf.
2. Nach 3 Stunden TEMPERATURREGLER auf „0“ stellen.
3. Netzstecker aus der Steckdose ziehen.
4. Gefriergut herausnehmen. Dick in Zeitungspapier einwickeln und in einem Wäsche-

korb in einen kühlen Raum stellen. Sie können auch den Kühlschrank verwenden.

1. Gefriergut-Ablage herausnehmen.
2. Eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich stellen. Das Abtauen wird dadurch beschleunigt.
3. Tür während des Ab tauens geöffnet lassen. Einen Scheu-erlappen vor das Gerät legen, um austretendes Tauwasser aufzufangen. Die Abtauzeit hängt von der Di cke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Reinigen des Geräts begonnen werden.
4. Gefriergut-Ablage in warmem Wasser mit Spülmittel abwaschen. Gründlich abtrocknen.
5. Innenraum mit warmem Wasser und Spülmittel auswischen. Beim Nachwischen einige Tropfen Essig ins Wasser geben, um Schimmelbildung vorzubeugen. Gründlich abtrocknen.
6. Die Türdichtung ist empfindlich gegen Öl und Fett. Nur mit klarem Wasser reinigen. Gründlich abtrocknen.

7. Nach dem Reinigen alles, einschließlich der Türdichtung, gründlich trocken reiben und kurze Zeit lüften.

8. Netzstecker wieder in die Steckdose stecken und TEMPERATURREGLER auf Stufe „4“ oder „5“ drehen.

9. Gefriergut wieder einlegen.
10. Sobald eine Temperatur von -18^ C erreicht ist, TEMPERATURREGLER wieder in die übliche Position drehen.

Türdichtungen kontrollieren und reinigen

Türdichtungen regelmäßig kontrollieren, damit keine warme Luft in das Gerät eindringt.

1. Zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen einklemmen. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.
2. Falls die Dichtung nicht überall gleichmäßig anliegt: Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fingern etwas herausziehen.
3. Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

Glühlampe wechseln

Gefahr

Explosionsgefahr!

Ausschließlich

Birnenform-Lampen mit einer Leistung von max. 15 Watt, 230 Volt, Sockel E 14 verwenden.

1. Defekte Glühlampe herausdrehen und neue einsetzen.

2. Abdeckung mit der breiteren Seite zuerst einsetzen, dann ein wenig nach vorne schieben.

3. Netzstecker wieder einstecken.

Wichtig

Die Glühlam- pe dient aus- schließlich zur

Beleuchtung des Geräte-Innenraums. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

1. Netzstecker ziehen.
2. Mit einem Kreuzschlitz-Schraubendreher die Sicherungsschraube lösen und entfernen.
3. Abdeckung ein wenig nach hinten schieben, dann abnehmen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung beseitigen können.

Problem	Mögliche Ur-sache	Lösungen, Tipps
Kompres-sor und Innenbe-leuchtung aus.	Steckdose hat keinen Strom.	Durch Anschluss eines anderen Geräts prü-fen.
	Netzstecker sitzt nicht fest.	Festen Sitz des Netzsteckers kontrollieren.
Kompres-sor läuft nicht, Innenbe-leuchtung leuchtet.	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innen-Temperatur steigt, schaltet sich der Kompressor selbsttätig ein.
	Neuaufstellung.	Das Gerät benötigt 2 Stunden, um das Kälte-mittel zur Ruhe kommen zu lassen.
Gerät kühlt zu stark.	Temperatur-regler steht auf einer zu hohen Kühlstufe.	Temperaturregler herunterdrehen (siehe „Tem-peraturregler“ auf Seite 17).
Gerät kühlt nicht aus-reichend.	Falsche Tempe-ratur gewählt.	Temperaturregler auf höhere Position drehen (siehe „Temperaturregler“ auf Seite 17).
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und rein-gen“ auf Seite 24.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte dazwischen stellen oder Standort wechseln.
	Speisen wurden nicht abgekühlt.	Nur abgekühlte Speisen einlegen.
	Zuviel Ware auf einmal einge-legt.	Nicht mehr Ware als 7 kg auf einmal einlegen.
	Im Gefrierbereich hat sich eine dicke Eis-schicht gebildet.	Gefrierbereich abtauen (siehe „Gefrierbereich abtauen und reinigen“ auf Seite 23).
	Umgebungs-temperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpas-sen (siehe letzte Seite).
	Kompressor scheint defekt.	Temperaturregler auf „5“ stellen. Schaltet der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren TECHNIK-SERVICE, siehe Seite 28.
Gerät er-zeugt Ge-räusche.	Betriebsge-räusche sind funktions-bedingt und zeigen keine Störung an.	Rauschen– Kälteaggregat läuft.
		Fließgeräusche – Kältemittel fließt durch die Rohre.
		Klicken – Motor schaltet ein oder aus.
	Störende Ge-räusche.	Festen Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper auf der Rückseite entfernen.

Gefahr

Stromschlaggefahr!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie

können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Wenden Sie sich an unser EXPERTEN-TEAM (siehe Seite 28).

Unser Service

Sollten Sie das Problem nicht anhand der Fehlersuchtabelle beheben können, rufen Sie bitte unser EXPERTEN-TEAM an.

Im Servicefall wenden Sie sich bitte an unseren TECHNIK-SERVICE.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

Kühl-Gefrier-Kombination hanseatic Eco-Line DSH 52450 / 52450S

Bestellnummer:

847 610 (weiß)

517 971 (silber)

EXPERTEN-TEAM

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr

(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

TECHNIK-SERVICE

Tel. [phone]

(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem links abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie

auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

A

Abmessungen 31

Abstände.Siehe Mindest- abstände

Artikelnummer.Siehe Bestellnummer

Ausrichten 16

Außenwände reinigen 21

Ausstattungsmerkmale 2

B

Bestellnummer 28

Bestimmungsgemäßer Gebrauch 2

E

Edelstahloberflächen 21

Einfrieren 19

Eiswürfel 20

Energieeffizienzklasse 31

Energieverbrauch 31

Entsorgung 29

Experten-Team 28

F

Fehlersuchtabelle 26

G

Gefriergutschubladen 18

Gefriervermögen 31

Gerätemaße 31

Glühlampe wechseln 25

H

Höhe 31

|

Isolierplatte 12

K

Klimaklasse 31

Kundendienst.Siehe Ex- perten-Team

L

Lagerzeit bei Störung 31

Leistungsaufnahme 31

Lieferumfang 3

M

Mindestabstände 12

0

Oberflächen 21

P

Problem beheben. Siehe Fehlersuchtabelle

Putzmittel 21

s

Service 28

Spannung 31

Standort 11

Stellfüße 16

T

Temperatur- Einstellknopf 17

Türanschlag wechseln 13

Türdichtung 24

Türdichtungen kontrollie- ren und reinigen 24

Türen reinigen 21

Türfächer umsetzen 20

Typbezeichnung.Siehe Gerätebezeichnung

U

Umweltschutz 29

Unebenheiten des Untergrunds 16

V

Verpackungs-Tipps 29

Datenblatt für Kühlgeräte

Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010

Marke hanseatic Eco-Line
Typ DSH 52450
Kategorie des Kühlgerätes 7, Kühl-Gefriergerät
Energieeffizienzklasse1)	A++
Jährlicher Energieverbrauch in kWh/Jahr2)	196
Art des Lagerfachs und Inhalt in Liter3)	Kühlteil 179
Art des Lagerfachs und Inhalt in Liter3)	**** 49
Lagerzeit bei Störung in h 16
Gefriervermögen in kg/24 h 2,5
Klimaklasse4)	SN-ST
Luftschallemission in dB(A) re 1pW5)	39
Spannung in V/50 Hz 230
Verbrauch in kWh / 24h 0,537
Stromaufnahme max. in A 0,7
Gerätemaße Höhe in cm 145,7
Breite in cm 54,0
Tiefe in cm 60

Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht dem Lebensmittel-, Bedarfsgegenstände- und Futtermittelgesetzbuch

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

energieverbrauchsrelevanter Produkte 2009/125/EG.

Landesspezifische Normen und Regeln beachten!

^1) Bewertung von A+++ (= niedriger Verbrauch) bis D (= hoher Verbrauch).

^2) Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab. Ermittelt nach Norm EN 153

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter

*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder kälter

^4) Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der oben genannten Umgebungstemperatur bestimmt ist.

Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von +10 °C bis +38 °C geeignet ist.

Sinkt die Raumtemperatur wesentlich darunter, schaltet das Gerät nicht so oft ein. Dies bedeutet, dass ein unerwünschter Temperaturanstieg entstehen kann. Deshalb achten Sie bitte auf die Einhaltung der Umgebungstemperatur.

Umgebungstemperatur je Klima-klasse

SN: +10 °C bis +32 °C

N: +16 °C bis +32 °C

ST: +16 °C bis +38 °C

T: +16 °C bis +43 °C

5) Ermittelt nach Richtlinie 86/594/EWG

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Daten abweichen.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Temperaturen im Inneren des Geräts halten zu können. Steht das Gerät im kühlen Raum, so erfolgt dieses Schalten seltener.
