BEDIENUNGSANLEITUNG GSN 140+ WS Hanseatic

Anleitung, Nr.: 91392

Bestell-Nr. 558 801, 559 307,

559 279

HC 20100203

Nachdruck, auch aus zugs wei -

se, nicht ge stat tet!

IFU-Code:5019 603 02043

Gefrierschrank hanseatic

GSN 140+ WS

GSN 160+ WS

GSN 180+ WS

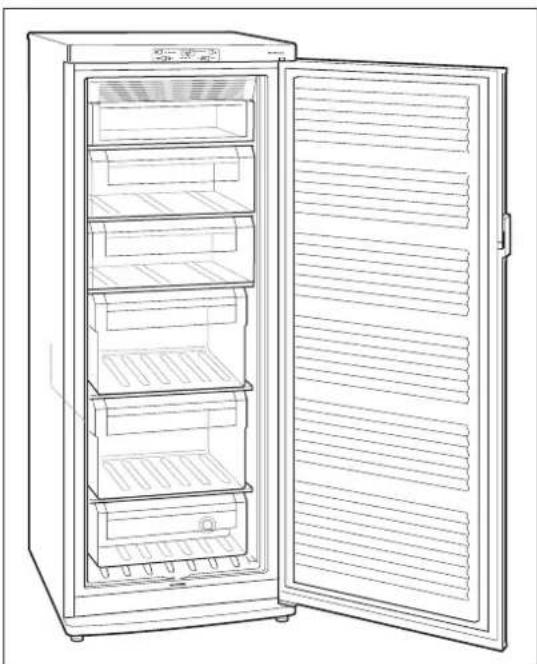

Ihr Gefrierschrank stellt sich vor

Ausstattungsmerkmale

• FCKW- und FCK-frei
• Magnet-Türverschluss
  – Digitale Temperaturanzeige
• Schnellgefrieren
• Alarm-Funktion

Lieferumfang

Lieferumfang Modell
	140+WS	160+WS	180+WS
Klapptür-Fächer 2 2 2
Schubladen 3 4 5
Eiswürfelschale 2 2 2
Kälteakku 1 1 1
Beutel Montagematerial 1	1 1
Garantieunterlagen	Ja	Ja	Ja
Gebrauchsanleitung	Ja	Ja	Ja

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Packen Sie das Gerät aus und entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster, auch von der Geräterückseite.
3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
4. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Fachberatung.

Fachberatung

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr (0,14 Euro/Minute Festnetz/ Mobilfunk abweichend, ab 01.03.2010 max. 0,42 Euro/Min.)

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam

durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihr Gefrierschrank stellt sich vor 2
Ausstattungsmerkmale 2
Lieferumfang 2
Kontrolle ist besser 2
Bestimmungsgemäßer Gebrauch 2
5 Minuten für Ihre Sicherheit ... 4
Begriffserklärung 4
Sicherheitshinweise 4
Bedienelemente 7

Vorbereitung

Gerät vorbereiten 8
Grundreinigung 8
Der richtige Standort 8
Abstandhalter 8
Ausrichten des Geräts 9
Türanschlag wechseln 10

Bedienung

In Betrieb nehmen 11
Das Bedienfeld 11
In Betrieb nehmen 12
Temperatur einstellen 12
Schnellgefrieren 12
Die Alarm-Funktion 13
Gefrieren von Nahrungsmitteln 14
Erstes Einfrieren 14
Tipps zum Einfrieren 14
Eiswürfel bereiten 15
Kälteakku 15

Allegmeines

Pflege und Wartung 16
Außenwände und Türen reinigen 16
Abtauen 16
Reinigen 16
Türdichtungen kontrollieren und
reinigen 17
Wenn's mal ein Problem gibt 18
Fehlersuchtabelle 18
Unser Service 19
Umweltschutz leicht gemacht 20
Unser Beitrag zum Schutz der
Ozonschicht 20
Verpackungs-Tipps 20
Entsorgung des Gerätes 20
Stichwortverzeichnis 23
Datenblatt für Kühlgeräte 24

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Sicherheit wert sein! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Risiko. Missachtung der Warnung kann Scha den für Leib und Leben verursachen.

Achtung!

Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko. Sachverhalte, die im Umgang mit dem Ge rät beachtet wer den sollten.

Sicherheitshinweise

Erstickungsgefahr für Kinder!

Sorgen Sie dafür, dass die Verpackungsfolie nicht zur tödlichen Fal le für Kinder wird.

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Geräts, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Verschluss vom ausgedienten Gerät entfernen oder un brauch bar ma chen.

Stromschlaggefahr!

Das Gerät arbeitet mit gefährlicher Spannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen. Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.

Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel defekt ist oder das Gerät sichtbare Schäden aufweist.

Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unsere Fachberatung.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

Öffnen Sie niemals das Gehäuse und stecken Sie auch keine Gegenstände durch die Öff nun gen.

Berühren Sie den Stecker nicht mit feuchten Händen und ziehen Sie ihn nicht am Kabel aus der Steckdose.

Das Gerät nicht über eine Mehrfachsteckdose anschließen.

Ziehen Sie im Störfall vor dem dem Reinigen den Netzstecker. Dabei nicht am Anschlusskabel, sondern am Stecker selbst ziehen.

Der Netzstecker muss nach dem Auf stel len des Geräts leicht zu gäng lich sein. Verwenden Sie kein Verlängerungskabel.

Machen Sie das ausgediente Gerät unbrauchbar: Ziehen Sie den Netz stecker und trennen Sie das Anschlusskabel durch. Machen Sie auch die Verriegelungen der Türen bzw. Deckel unbrauchbar. So ver hin dern Sie, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.

Explosionsgefahr!

Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Ge rät, da sie zündfähige Gemische zur Explosion bringen können.

Frieren Sie keine kohlensäurehaltigen Getränke! Behälter kann bersten!

Lagern Sie hochprozentigen Alkohol nur fest verschlossen und stehend.

Stellen Sie keine Glas- oder Metallgefäße mit Flüssigkeit in den Gefrierschrank.

Fachberatung

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/Minute Festnetz/

Mobilfunk abweichend,

ab 01.03.2010 max. 0,42 Euro/Min.)

technik

service 2

Mo. bis Fr. 8 ^00 – 21 ^00 Uhr;

Sa. 8 ^00 – 14 ^00 Uhr

(0,14 Euro/ Minute Festnetz/

Mobilfunk abweichend,

ab 01.03.2010 max. 0,42 Euro/Min.)

Gefahr durch Kältemittel!

Im Kältemittel-Kreislauf Ihres Geräts befindet sich das umweltfreundliche, aber brennbare Kältemittel R600a (Isobutan). Mechanische Eingriffe in das Käl tesystem sind nur autorisierten Fachkräften er - laubt.

Den Kältekreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen usw. Herausspritzendes Kältemittel ist brennbar und kann zu Augenschäden führen. Spülen Sie in diesem Fall die Augen unter klarem Was ser und ru fen Sie sofort ei nen Arzt.

Verletzungsgefahr!

Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Be rüh ren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.

Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund.

Verwenden Sie beschädigte Kühlakkus nicht. Sollte Flüssigkeit aus den Kühlakkus austreten, diese nicht verschlucken!

Frieren Sie aufgetaute oder angetaute Lebensmittel nicht wieder ein. Es besteht die Gefahr einer Lebensmittelvergiftung.

Verwenden Sie Sockel, Schubfächer, Türen etc. nicht als Tritt brett oder zum Ab stützen, Sie können ten sich ver let zen.

Achtung!

Die Wärmedämmung Ihres Geräts besteht aus Polyurethan mit umweltverträglichem Pentan-Isolierschaum. Zum Abtauen keine elektrischen Heizgeräte, Schaber, Messer oder sonstige Hilfsmittel mit offener Flamme wie z. B. Kerzen verwenden. Die Wärmedämmung und der Innenbehälter sind hitzeempfindlich und können schmelzen.

Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel- oder schwämme. Diese können die Oberfl ächen beschädigen.

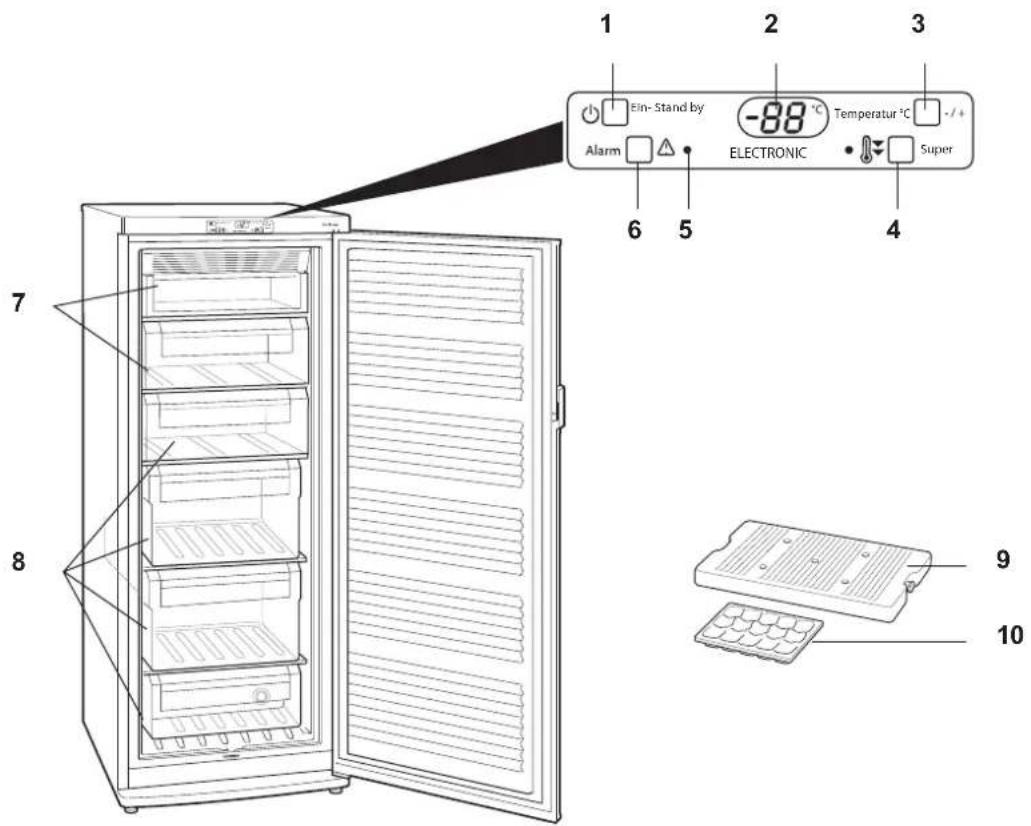

Bedienelemente

1 EIN- STAND BY Gerät ein-/ausschalten
2 Digitale Temperaturanzeige
3 Temperaturwähler
4 SUPER Schnellgefriertaste
5 Kontroll-Anzeige
6 ALARM Akustik-Alarm ausschalten
7 Klappfächer
8 Schubfächer- und körbe
9 Kälteakku
10 Eiswürfelschale

Gerät vorbereiten

Grundreinigung

- Um den Geruch zu entfernen, der allen neuen Geräten anhaftet, wischen Sie den Innenraum mit lauwarmem Essigwasser aus. Verwenden Sie auf keinen Fall Seife, schar fe, körnige, soda- oder lösemittelhaltige Putzmittel. Die können die Geräteoberflächen angreifen.

Der richtige Standort

Brandgefahr!

Keine wärmeabgebenden Geräte wie Mikrowellen, Toaster etc. auf das Gerät stellen.

Lüftungsschlitze dürfen nicht abgedeckt oder zugestellt werden.

Um die größtmögliche Kühlleistung bei geringstem Energieverbrauch zu erzielen, sollte der Standort:

– ein nicht zu warmer, trockener, gut belüfteter Raum sein.
- nicht di rekt von der Son ne beschienen werden.

Ungünstig ist ein Platz unmittelbar neben einem Ofen, Herd oder Heizkörper. Die Mindestabstände zu solchen Ge rä ten betragen:

zu Elektroherden 3 cm

zu Öl- und Kohleherden 30 cm

zu Kühlgeräten 2 cm

zu Wasch-/Geschirrspülmaschinen 2 cm

Können Sie diese Abstände nicht einhalten, muss eine Isolierplatte dazwischengestellt werden.

Ist im Aufstellungsraum eine Fußbodenheizung installiert, muss eine Isolierplatte aus festem Material unter das Gerät gelegt werden.

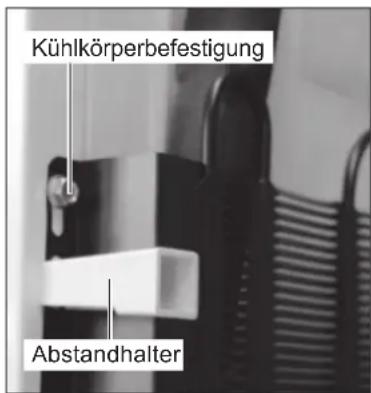

Abstandhalter

Um eine ausreichende Luftzirkulation zu gewährleisten, müssen Sie die beiden mitgelieferten Abstandhalter anbringen.

1. Nehmen Sie die beiden Kreuzschlitzschrauben aus dem Zubehörbeutel.
2. Verwenden Sie die Vorbohrungen unterhalb der Kühlkörperbefestigung.
3. Schrauben Sie die Abstandhalter mit den Kreuzschlitzschrauben in die Vorbohrungen.

Kühlkörperbefestigung Abstandhalter

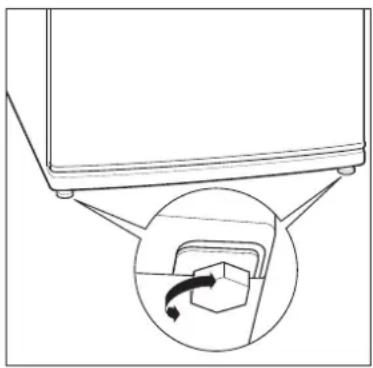

Ausrichten des Geräts

Das Gerät muss auf einem ebenen, festen Untergrund stehen. Überprüfen Sie den Stand des Geräts am besten mit einer Wasserwaage. Beim Öffnen der Türen darf sich das Gerät nicht bewegen. Unebenheiten des Untergrunds können Sie über die beiden vorderen Stellfüße ausgleichen. Lassen Sie sich dabei von einer zweiten Person helfen.

1. Schließen Sie die Gerätetür.
2. Kippen Sie das Gerät leicht nach hinten.
3. Drehen Sie die Stellfüße hinein bzw. heraus, bis das Gerät senkrecht ausgerichtet ist.
4. Stellen Sie das Gerät wieder gerade hin und prüfen Sie die Ausrichtung mit einer Wasserwaage.

Türanschlag wechseln

Sie können die Sei te wechseln, an der die geöffneten Türen an schlagen. Bei Auslieferung befi ndet sich der Anschlag rechts. Da die ser Um bau et was hand werkli ches Geschick erfordert, lesen Sie die Ar beits schrit te bit te erst ein mal durch.

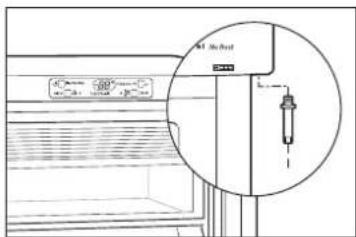

Sie benötigen:

• Kreuzschlitz-Schraubendreher, Gr. 2 (nicht im Lieferumfang)
• Kreuzschlitz-Schraubendreher, Gr. 1 (nicht im Lieferumfang)

• eine zwei te Per son

• Stellen Sie sicher, dass der Netzstecker nicht an ge schlos sen ist.

• Öffnen Sie die Geräte- tür.

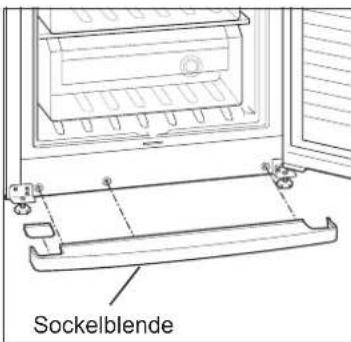

Sockelblende

1. Ziehen Sie die Sockelblende ab.
2. Schließen Sie die Tür und legen Sie das Gerät auf die Seite.

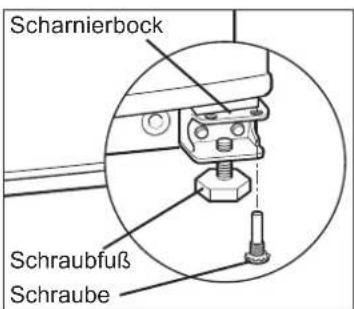

Scharnierbock Schraubfuß Schraube

1. Drehen Sie beide Schraubfüße heraus.
2. Schrauben Sie die Schraube des Scharnierbocks heraus.

1. Tür vom oberen Scharnier abziehen und sicher abstellen.
2. Schrauben Sie das Scharnier der Kopfblende ab.

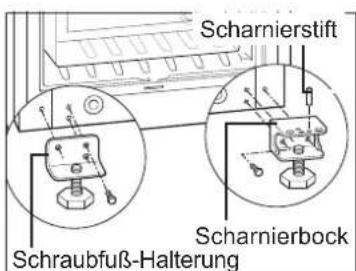

Scharnierstift Schraubfuß-Halterung Scharnierbock

1. Schrauben Sie die drei Schrauben des Scharnier-bocks und der Schraubfuß-Halterung ab. Den Scharnierstift des Scharnierbocks dabei mitnehmen.

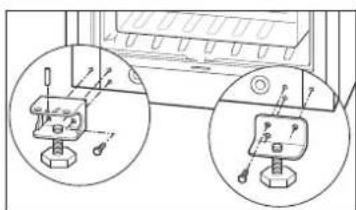

1. Den Scharnierbock und die Schraubfuß-Halterung gegeneinander austauschen und an-

schrauben. Vergessen Sie nicht den Scharnierstift am Scharnierbock wieder einzusetzen! Er muss von oben in den Scharnierbock eingesetzt werden.

1. Schrauben Sie den Scharnierstift der Kopfblende auf der anderen Seite an.

1. Schrauben Sie den Türgriff ab. Hebeln Sie die Blindstopfen auf der neuen Türgriffseite heraus.

1. Schrauben Sie die Scharnierstiftaufnahme (bestehend aus Lagerhülse und Aufnahme) an der Unterseite der Tür ab. Danach schrauben Sie diese auf der ande-

ren Seite der Türunter- seite wieder an.

Blindstopfen

1. Drehen Sie den Türgriff um 180° und schrauben Sie ihn auf der neuen Seite an. Die Blindstopfen drücken Sie in die frei gewordenen Löcher.

1. Hängen Sie die Gerätetür wieder ein und schrauben Sie die Schraube am Scharnierbock wieder fest.

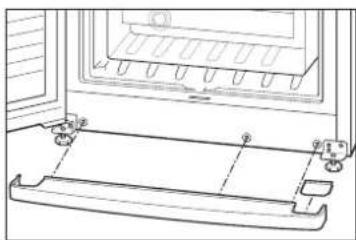

1. Befestigen Sie die So-ckelblende wieder am

Gerät.

1. Kontrollieren, ob die Türdichtung überall gut anliegt. Zur Prüfung ein dünnes Stück Papier an verschiedenen Stel len einklemmen. Das Papier muss sich an allen Stel len gleich schwer durchziehen lassen.

2. Falls die Dich tung nicht überall gleich mäßig anliegt: Dich tung an den entsprechenden Stel len vor sich tig mit einem Haartrockner er wär men und mit den Fin gern etwas herausziehen.

In Betrieb nehmen

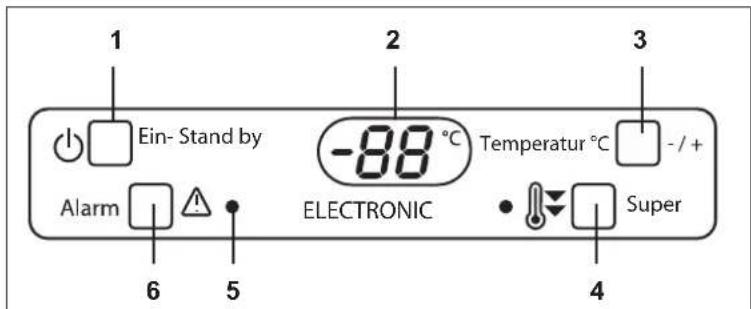

Das Bedienfeld

1 EIN- STAND BY Gerät ein-/ausschalten
2 Digitale Temperaturanzeige
3 Temperaturwähler
4 SUPER Schnellgefriertaste
5 Kontroll-Anzeige
6 ALARM Akustik-Alarm ausschalten

In Betrieb nehmen

Gerät nach dem Aufstellen 2 Stunden ruhig stehen lassen, damit die Kühlflüssigkeit zur Ruhe kommt.

1. Netzstecker an eine vorschriftsmäßig installierte Steckdose anschließen (230 V\~ 50 Hz, 10 A).

Die digitale Temperaturanzeige 2 zeigt zwei Striche, die Kontroll-Anzeige 5 leuchtet auf und der Alarmton ist zu hören.

1. ALARM 6 drücken, um den Alarmton auszuschalten. Die Kontrollleuchte neben der Taste blinkt weiterhin.

2. Das Gerät kühlt nun langsam ab.

Wenn die Temperatur im Inneren bis auf +10°C gesunken ist, zeigt die Temparturanzeige 2 die aktuelle Innentemperatur an. Sobald in der digitalen Temperaturanzeige 2 "-12 °C" erscheint, erlischt die Kontroll-Anzeige 5.

1. Wenn die Temperaturanzeige -18 bis -22°C anzeigt, können Sie Ihr Gefriergut in den Gefrierschrank geben.

Temperatur einstellen

Bei diesem Gerät wurde werkseitig die Temperatur im Innenraum auf -18^ eingestellt (empfohlene Temperatur). Sie können die Temperatur in dem Bereich zwischen -16^ und -24^ ändern. Gehen Sie dazu wie folgt vor:

1. Taste 3 drücken. In der Temperaturanzeige 2 blinkt die bislang eingestellte Temperatur.

2. Taste 3 so oft drücken, bis die gewünschte Temperatur angezeigt wird.

Etwa 5 Sekunden nach dem letzten Tastendruck wird die eingestellte Temperatur gespeichert. Die Temperaturanzeige 2 zeigt die aktuelle Temperatur an.

Mit dieser Funktion sorgen Sie dafür, dass in kürzester Zeit eine möglichst niedrige Temperatur erreicht wird. Nutzen Sie das Schnellgefrieren

- nach der Inbetriebnahme

- mindestens 24 Stunden vor dem Einfrieren größerer Mengen frischer Ware (siehe "Gefriervermögen", letzte Seite)

- nach dem Reinigen.

• einzuschalten, Schnellgefriertaste 4 drücken. Die Kontroll-Leuchte neben der Taste leuchtet. Das Kälteaggregat arbeitet jetzt ständig. Die Schnellgefrierfunktion schaltet sich automatisch ab, wenn die Minimal-Temperatur im Innenraum erreicht ist.
• auszuschalten, Taste4 erneut drücken. Die Kontroll-Leuchte erlischt.

Ein- Stand by -88 °C Temperature °C -/+ Alarm ▲ ▲ • ELECTRONIC • Super 4

Die Alarm-Funktion

Das Gerät besitzt ein optisches und ein akustisches Alarm-Signal. Der Alarm löst aus, wenn ...

Tür steht auf

Wenn Sie die Tür länger als 1 Minute offen stehen lassen, ertönt ein Signal. Dieses verstummt, sobald Sie die Tür schließen.

Um den Gefrierschrank zu bestücken, kann es notwendig sein, die Tür längere Zeit offen stehen zu lassen. Um den Signalton zu unterbrechen, TasteALARM 6 drücken.

Innentemperatur zu hoch

Gefriergut sollte bei mindestens -18°C gelagert werden. Wenn es im Innenraum wärmer als -12°C wird, weil z.B. die Türdichtung defekt ist oder die Tür nicht richtig schließt, ertönt ein Signalton und die Kontroll-Anzeige 5 blinkt.

1. Um den Alarm zu beenden, Taste Alarm 6 drücken.
2. Ursache für die Störung beheben.
3. Angetaute Ware schnellstmöglich verzehren, besser noch vernichten.

Stromausfall: Ware angetaut

Wenn das Gerät längere Zeit nicht mit Strom versorgt wurde, kann die Innentemperatur bis auf Zimmertemperatur ansteigen. Ihr Gefriergut kann dabei antauen/auftauen und ungenießbar werden und sollte im Zweifelsfall eher vernichtet als verzehrt werden. Von erneutem Einfrieren raten wir ab.

Um Sie von dem Stromausfall in Kenntnis zu setzen und vor dem Verzehr des Gefrierguts zu warnen, löst der Alarm aus, sobald die Innentemperatur auf -8°C gestiegen ist.

Nach Beendigung des Stromausfalls sinkt die Innentemperatur wieder bis auf die eingestellte Temperatur. Die Temperaturanzeige zeigt jedoch weiterhin -8°C.

- Um den Alarm zu beenden, Taste Alarm 6 drücken.

Gefrieren von Nahrungsmitteln

Erstes Einfrieren

1. Gerät vor dem Einlagern der Lebensmittel vorkühlen.
2. Beträgt die Temperatur -18 °C (mit einem Kühl-/Gefrier thermometer kontrollieren), kann bereits tief gekühl te Ware eingelagert werden.
3. Beträgt die Temperatur -18 °C, können frische Lebensmittel eingelagert werden. Die Temperatur im Gefrierbereich steigt kurzfristig an.

Achtung!

Die vereisten Wände des Innenraums (und auch Ihr Gefriergut oder Speiseeis) nie mit nassen Hän den berühren. Verletzungsgefahr ist selbst bei trockener Haut gegeben. Ggf. ein trockenes Tuch zum An fas sen des Gefrierguts benutzen.

Tipps zum Einfrieren

Gefahr!

Auf keinen Fall kohlensäurehaltige Getränke ein frie ren. Es besteht Explosionsgefahr!

Damit Geschmack und Nährwert Ihrer Tiefkühlkost erhalten bleiben, Ihr Gerät nicht zu viel Strom ver braucht und das Gefrierfach nicht unnötig oft abgetaut werden muss, be ach ten Sie folgende Punkte:

• Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von -18^ .
• Innerhalb von 24 Stun den kann maximal so viel frische Ware eingefroren werden, wie unter "Gefriervermögen" auf der letzten Seite angegeben.
• Nur qualitativ einwandfreie Lebensmittel einfrieren, die ih ren Eigenschaften entsprechend vorbereitet, portioniert und verpackt wurden.
• Auch Fertiggerichte möglichst in Portionsgrößen einfrie ren. Kleine Mengen frieren schneller bis zum Kern durch. Außer dem ist es wirtschaftlicher, mehrere kleine Portionen einzufrieren als den Rest einer großen Portion weg zu wer fen.

• Fleisch, Gefl ügel und Fisch roh oder zubereitet in haushaltsgerecht portionierten Mengen einfrieren und später im Kühlschrank auftauen. Darauf achten, dass z. B. Fleisch nicht in der eigenen Auftauflüssigkeit liegt.

• Frische und zubereitete Speisen ungesalzen und ungewürzt einfrieren. Ungesalzen eingefrorene Lebensmittel haben eine längere Halt bar keit.

• Damit Tiefkühlkost nicht austrocknet, Fremdgeschmack annimmt oder ausläuft, widerstandsfähiges Verpackungsmaterial verwenden, d. h. luft- und fl üssigkeitsundurch lässig, nicht zu steif, gut verschließbar und zu be schrif ten.
• Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten.
• Empfohlene Lagerzeiten und -temperaturen einhalten.
• Darauf achten, dass frische Lebensmittel beim Einlagern nicht mit bereits eingefrorener Tiefkühlkost in Berührung kommen, da diese antauen könnte.
• Zubereitete Lebensmittel abkühlen lassen, bevor sie eingefroren werden. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung im Gefrierschrank.
• Keine vollen Getränkefl aschen einfrieren. Flüssigkeiten dehnen sich beim Gefrieren aus und die Flaschen können platzen.

Eiswürfel bereiten

Eisschalen zu 2/3 füllen und in die dafür vorgesehene Schublade einsetzen.

Die Eiswürfel lösen sich am besten, indem Sie die Schale verwinden oder kurze Zeit unter fließendes Wasser halten.

Kälteakku

Bei Stromausfall verhindert der beiliegende Kälteakku 9 einen zu schnellen Temperaturanstieg im Gefrierraum – die Qualität der Lebensmittel bleibt länger erhalten.

Wenn der Akku durchgefroren ist, sollte er möglichst im obersten Fach auf die eingelagerten Lebensmittel gelegt werden.

Außenwände und Türen reinigen

Achtung!

Verwenden Sie zum Reinigen des Gerätes keine ätzenden und scheuernden Reinigungsmittel- oder Schwämme. Diese können die Oberfl ächen beschädigen.

Reinigen Sie die Außenwände und Tür mit einem feuchten Tuch und etwas Allzweckreiniger, trocken nachwischen.

Abtauen

Dies ist nicht notwendig. Denn Ihr Gerät be sitzt eine Abtau-Automatik. Reif und Eis werden automatisch abge taut.

Reinigen

Achtung!

Auf keinen Fall scharfe Reinigungsmittel (Soda, Scheu er pul ver etc.) verwenden. Diese greifen die Kunststoffflächen an.

1. Schalten Sie das Gerät mit dem Ein-/Ausschalter 1 aus.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Gefriergut herausnehmen. Dick in Zeitungspapier ein wie keln und in einem Wäschekorb in einen kühlen Raum stellen. Sie können auch einen Kühlschrank verwenden.
4. Innenraum mit warmem Wasser und Spülmittel auswischen. Beim Nachwischen einige Tropfen Essig ins Wasser geben, um Schimmelbildung vorzubeugen. Gründlich austrocknen lassen.
5. Die Türdichtung ist empfindlich gegen Öl und Fett. Reinigen Sie sie nur mit klarem Wasser. Trocknen Sie sie danach gründlich ab.
6. Reiben Sie nach dem Reinigen alles gründlich trocken.
7. Stecken Sie den Netzstecker wieder in die Steckdose.

8. Schalten Sie das Gerät mit dem Ein-/Ausschalter 1 ein und aktivieren Sie die Schnellgefrier-Funktion durch Drücken der Taste 4.

9. Legen Sie das Gefriergut wieder in das Gerät.

10. Sobald eine Temperatur von -18^ C erreicht ist, können Sie die Funktion Schnellgefrieren mit der Taste 4 ausschalten.

Türdichtungen kontrollieren und reinigen

Türdichtungen regelmäßig kontrollieren, damit keine war me Luft in das Gerät eindringt.

1. Zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stellen einklemmen. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.
2. Falls die Dich tung nicht überall gleichmäßig an liegt: Dichtung an den entsprechenden Stellen vorsichtig mit einem Haartrockner erwärmen und mit den Fingern etwas her aus zie hen.
3. Verschmutzte Dichtungen nur mit klarem Wasser reinigen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob Sie die Störung beseitigen können.

Problem Mögliche	Ursache Lösungen, Tipps
Alarm ertönt Tür steht länger als 1 Minute offen.		Tür schließen; der Signalton verstummt.Wenn die Tür noch offen bleiben muss, Taste Alarm 6 drücken.
Alarm ertönt und Kontroll-Anzeige blinkt.	Innentemperatur höher als -12°C.	Tür richtig ausrichten oder Türdichtung kontrollieren. Taste Alarm 6 drücken, um den Alarm zu beenden. Gefriergut kontrollieren und im Zweifelsfall eher vernichten als verzehren. Von erneutem Einfrieren raten wir ab.
	Innentemperatur ist während eines Stromausfall auf über -8°C gestiegen.	Taste Alarm 6 drücken, um den Alarm zu been-den. Gefriergut vernichten.
Kompressor aus.	Steckdose hat keinen Strom. Durch	Anschluss eines anderen Geräts prü fen.
	Netzstecker sitzt nicht fest.	Festen Sitz des Netzsteckers kontrollieren.
	Gewünschte Temperatur ist er-reicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innen-Temperatur steigt, schaltet sich der Kom-pressor selbsttätig ein.
	Neuaufstellung.	Das Gerät benötigt 2 Stunden, um das Kältemittel zur Ruhe kommen zu lassen.
	Umgebungstemperatur zu nied-rig	Innenraum-Temperatur mit der Taste 3 niedriger einstellen.
Gerät kühlt zu stark.	Innenraum-Temperatur ist auf eine zu hohe Kühlstufe einge-stellt.	Innenraum-Temperatur mit der Taste 3 niedriger einstellen..
	Schnellgefrieren ist eingeschal-tet.	Schalten Sie das Schnellgefrieren mit der Taste 4 aus.
Gerät kühlt nicht ausreichend.	Falsche Temperatur gewählt.	Innentemperatur mit der Taste 3 auf eine höhere Kühlstufe einstellen.
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte dazwischen stellen oder Standort wech sein.
	Speisen wurden nicht abgekühlt.	Nur abgekühlte Speisen einlegen.
	Zuviel Ware auf einmal einge-legt.	Nicht mehr Ware auf einmal einlegen, als unter "Gefriervermögen" auf der letzten Seite angegeben..
	Es hat sich eine dicke Eisschicht gebildet.	Türdichtung kontrollieren.
	Umgebungstemperatur zu nied-rig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen (siehe letzte Seite).
Problem Mögliche	Ursache Lösungen, Tipps
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen – Kälteaggregat läuft.
		Fließgeräusche – Kältemittel fließt durch die Rohre.
		Klicken – Motor schaltet ein oder aus
	Störende Geräusche.	Festen Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper auf der Rückseite entfernen.
	Dumpfes Brummgeräusch.	Verdampfergebläse läuft.

Gefahr!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Wenden Sie sich an unsere telefonische Fachberatung.

Unser Service

Sollten Sie die Störung nicht mit Hilfe der Fehlersuchtabelle beheben können, verständigen Sie unsere Fachbe ra tung.

Wenn Sie ein Ersatzteil benötigen oder eine Reparatur notwendig ist, verständigen Sie bitte unseren Technik Service 24.

Um Ihnen schnell helfen zu können, nennen Sie uns bitte:

Gerätebezeichnung: Gefrierschrank hanseatic Bestellnummer: 558 801 Modell GSN 140+ WS

559 307 Modell GSN 160+ WS

559 279 Modell GSN 180+ WS

Fachberatung

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/ Minute Festnetz/Mobilfunk abweichend,

ab 01.03.2010 max. 0,42 Euro/Min.)

technik

service2

nute Festnetz/Mobilfunk abwei-

chend, ab 01.03.2010 max.

0,42 Euro/Min.)

Umweltschutz leicht gemacht

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100% FCKW- und FKW-freie Kälte- und Aufschäummittel verwendet. Dadurch wird die Ozon - schicht geschützt und der Treibhaus-Effekt reduziert.

Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wie-derverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Stichwortverzeichnis

A

Abmessungen 24

Abstände.Siehe Mindestabstände

Abstandhalter 8

Alarm-Funktion 13

Altgeräte 20

Artikelnummer.Siehe Bestell- nummer

Aufschäummittel 20

Ausrichten des Geräts 9

Ausstattungsmerkmale 2

B

Beratungstelefon.Siehe Fachberatung

Bestellnummer 19

Bestimmungsgemäßer Gebrauch 2

E

Einfrieren 14

Eiswürfel bereiten 15

Entsorgung des Gerätes 20

Ersatzteil 19

Erstickungsgefahr 4

Explosionsgefahr 5

F

Fachberatung 2,19

Fehlersuchtabelle 18

Fußbodenheizung 8

G

Gefahr durch Kältemittel 6

Gefriervermögen 24

Gerätebezeichnung 19,24

Gerätemaße 24

Gerät entsorgen 20

Geruch entfernen 8

H

Höhe 24

Hotline 19

|

Inbetriebnehmen 11

Innentemperatur zu hoch 13

Isolierplatte 8

K

Kälte- und Aufschäummittel 20

Kälteakku 15

Kältemittel-Kreislauf 6

Klimaklasse 24

Kundendienst 19

L

Lagertemperatur 14

Lagerzeit bei Störung 24

Leistungsaufnahme 24

M

Mindestabstände 8

N

Netzstecker 12

Nutzinhalt 24

0

Ozonschicht 20

P

Pfl ege 16

Problem beheben 18

R

Reinigen 16

Reklamation.Siehe Fachberatung

Reparatur 19

Reparieren 19

S

Service 19

Sicherheitshinweise 4

Signalton 13

Spannung 24

Standort, richtiger 8

Steckdose 12

Stellfüße 9

Sternkennzeichnung 24

Störung beseitigen 18

Stromausfall 13

T

Technikberatung.Siehe Fachberatung

Technik Service 24 19

Technische Daten 24

Telefonberatung 19.Siehe Fachberatung

Temperatur einstellen 12

Temperatur-Einstellknopf 14

Treibhaus-Effekt 20

Türanschlag wechseln 10

Türdichtung 16

Türdichtungen kontrollieren und reinigen 17

Türen reinigen 16

Typbezeichnung.Siehe Geräte- bezeichnung

U

Umweltschutz 20

Unser Service 19

V

Verbrennungsgefahr durch Tieftemperaturen 6

Verpackung 20

W

Ware angetaut 13

Wärmedämmung 6

Wartung 16

Was ist, wenn ... 18

Wenn's mal ein Problem gibt 18

Datenblatt für Kühlgeräte

Nach den Vorgaben der Energieverbrauchs-Kennzeichnungsverordnung vom 30.10.1997

Hersteller Gerätetyp		hanseatic Gefrierschrank
Modell		GSN 140+ WS	GSN 160+ WS	GSN 180+ WS
Energieeffi zienzklasse1)		A+	A+	A+
Energieverbrauch2)	kWh/Jahr	245	266	292
Bruttoinhalt	Liter	192	210	246
Nutzinhalt	Liter	163	195	228
Sternkennzeichnung3)		****	****	****
Lagerzeit bei Störung	Std.	28	24	24
Gefriervermögen	kg/24h	20	18	18
Klimaklasse4)		SN - T	SN - T	SN - T
Spannung	V/50Hz	220 - 240	220 - 240	220 - 240
durchschnittliche Leistungsaufnahme	Watt	85	85	85
Leistungsaufnahme max.	Watt	185	185	185
Gerätemaße	Höhe cm	139	159	179
	Breite cm	60	60	60
	Tiefe cm	61	61	61

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC
• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/CE

- Schutzvorschriften der EG-Richtlinie 2004/108 "EMV".

Dieses Gerät entspricht der EG-Richtlinie Niederspannung 73/23 EWG und Elektromagnetische Verträglichkeit 89/336 E.E.C. in der je weils aktuellen Fassung bei Lieferung, Dichtigkeit ge prüft. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezifische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach DIN EN 153. Im praktischen Be trieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.
3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter

*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder käl ter

4) Klimaklasse

bedeutet, dass bei einer "normalen" Umgebungstemperatur die von Ihnen eingestellte Temperatur eingehalten wird. Sinkt die Raumtemperatur wesent lich darunter, schaltet das Gerät nicht so oft ein. Dies bedeutet, dass ein unerwünschter Temperaturanstieg entstehen kann. Deshalb achten

Sie bitte auf die Einhaltung der "normalen" Umgebungstemperatur. "Normal" bedeutet für Klimaklasse

SN: +10°C bis +32°C

N: +16°C bis +32°C

ST: +16°C bis +38°C

T: +16°C bis +43°C

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Da ten abweichen.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Tem pe ra tu ren im Inneren des Geräts halten zu kön nen. Steht das Gerät im kühlen Raum, so er folgt dieses Schalten seltener.
