BEDIENUNGSANLEITUNG HA 280 Hanseatic

Anleitung, Nr.: 91875

Artikelnrn. 792 106, 788 728, 788

747, 788 768, 788 793

HC 20110608

Nachdruck, auch aus zugs wei se,

nicht ge stat tet!

Gefriertruhe hanseatic

HA 190, HA 240, HA 280,

HA 340 und HA 430

Ihre Gefriertruhe stellt sich vor

Ausstattungsmerkmale

• Temperaturregler
• Schnellgefrieren
• Innenraum-Beleuchtung
• Optischer Alarm bei Temperaturanstieg
• FCKW- und FKW-frei

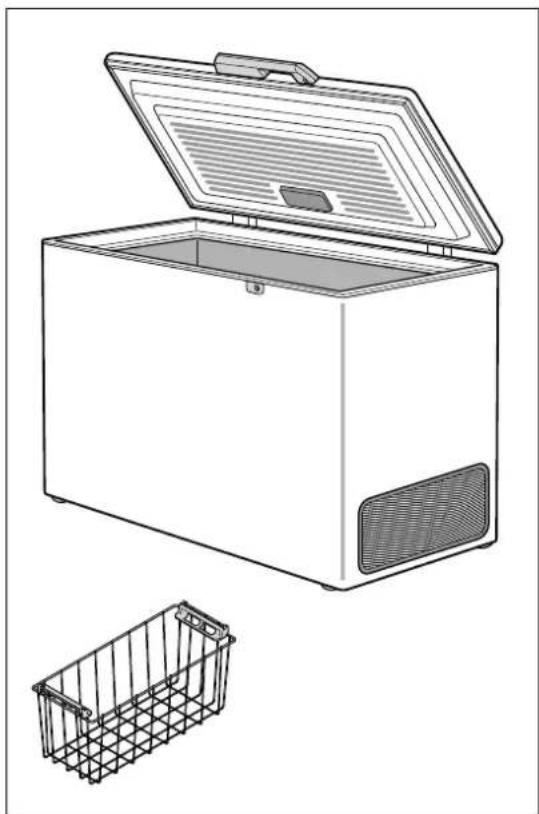

Lieferumfang

• Gefriertruhe
• Körbe
  2 St. (Modell HA 190)
  3 St. (Modell HA 240)
  3 St. (Modell HA 280)
  5 St. (Modell HA 340)
  6 St. (Modell HA 430)
• 1 Gefriertablett/Trennwand
• 1 Kälteakku
• 1 Schlüssel
• 1 Stopfen für Tauwasserabfl ussoffnung
• 1 Eisschaber
• Gebrauchsanleitung und Garantieunterlagen
• 1 Gefriertablett/Trennwand
• 1 Kälteakku
• 1 Schlüssel
• 1 Stopfen für Tauwasserabfl ussöffnung
• 1 Eisschaber
• Gebrauchsanleitung und Garantieunterlagen

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet zum Einfrieren von Nahrungsmitteln mit Aus nah me von kohlensäurehaltigen Getränken.

Das Gerät ist zur Verwendung im privaten Haushaltbestimmt.

Bevor Sie Ihr Ge rät benutzen, le sen SiebittezuerstdieSicherheitshinweiseunddieGebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funk tio nen si cher und zuverlässignutzen.

Inhaltsverzeichnis

Information

Ihre Gefriertruhe stellt sich vor 2

Ausstattungsmerkmale 2

Lieferumfang 2

Kontrolle ist besser 2

Bestimmungsgemäßer Gebrauch 2

Inhaltsverzeichnis 3

5 Minuten für Ihre Sicherheit ... 4

Begriffserklärung 4

Sicherheitshinweise 4

Vorbereitung

Aufstellen und Anschließen 7

Standort wählen 7

Grundreinigung 7

Tauwasserabfl uss verschließen 8

Inbetriebnahme 8

Bedienung

Gefrieren von Nahrungsmitteln 9

Gerät ein-/ausschalten 9

Temperatur regeln 9

Schnellgefrieren 9

Kontroll-Leuchten 10

Die Körbe 10

Gefriertablett 10

Kälteakku 10

Innenbeleuchtung 11

Erstes Einfrieren 11

Tipps zum Einfrieren 11

Allgemeines

Pflege und Wartung 13

Abtauen 13

Reinigen 13

Glühlampe wechseln 14

Wenn's mal ein Problem gibt 15

Fehlersuchtabelle 15

Unser Service 15

Umweltschutz leicht gemacht 16

Verpackungs-Tipps 16

Entsorgung des Gerätes 16

Stichwortverzeichnis 19

Datenblatt für Kühlgeräte 20

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert esnicht, unsere Sicherheitshinweisedurchzulesen. Für Schäden infolge Nichtbeachtunghaftet der Herstellernicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Ri si ko. Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung!

Mittleres Ri si ko. Missachtung der War nung kann ei nen Sahaborsden

Wichtig!

Geringes Risiko. Sach ver hal te, die im Um gang mit dem Ge rät beachtet wer den sollten.

Sicherheitshinweise

Gefahr!

Gerät nicht in Betrieb nehmen bzw. weiter betreiben, wenn es sichtbare Schäden aufweist. Wenden Sie sich an unser Experten-Team.

Eingriffe und Reparaturen am Gerät dürfen aus schließlich von einer autorisierten Fach kraft vor ge nom men werden (KundendienstTechnik Service 24).

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr

Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/Min. Festnetz /

Mobilfunk max. 0,42 Euro/Min.)

Stromschlag-Gefahr!

Das Gerät arbeitet mit 230 V Wechselspannung. Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn die Anschlussleitung defekt ist. Wenn die Anschlussleitung beschädigt ist, muss sie durch unseren Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.

Im Fehlerfall und vor dem Abtauen / Reinigen Netzstecker ziehe n. Dabei nicht am Anschlusskabel, sondern am Stecker selbst ziehen.

Netzstecker muss nach dem Auf stel len des Geräts leicht zu gäng lich sein. Kein Verlängerungskabel oder Mehrfachsteckdosen verwenden.

Ausgedientes Gerät unbrauchbar machen: Netz stecker ziehenund Anschlusskabeldurchtrennen.

Tel. [phone]

(0,14 Euro/Min. Festnetz /

Mobilfunk max. 0,42 Euro/Min.)

Explosionsgefahr!

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige GemischebildenundExplosionenverursachenkönnen.

Keine kohlensäurehaltigen Getränke einfrieren! Behäl-

ter kann bersten!

Hochprozentigen Alkohol nur fest verschlossen und stehend lagern.

Keine Glas- oder Metallgefäße mit Flüssigkeit lagern.

Keine Abtausprays verwenden. Sie können ex plo si ve Gase bilden.

GefahrfürKinder!

Über den Kopf gezogene Plastiktüten oder Folien führen zu Erstickung. Achten Sie darauf, dass das Ver packungsmaterialoderdasGerätselbstnichtzurtödlichen Falle für Kinder wird.

Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Gerätes, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Verschluss vom ausgedientenGerätentfernenoderunbrauchbarmachen.

TS24

TECHNIK SERVICE

(1)

Tel. [phone]

(0,14 Euro/Min. Festnetz /

Mobilfunk max. 0,42 Euro/Min.)

Gefahren für Kinder und Personen mit einge-

schränkten physischen, sensorischen oder geistigen Fähigkeiten!

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

GefahrdurchKältemittel!

Im Kältemittel-Kreislauf Ihres Gerätes befindet sich das umvirkleiherbaktiR0a

(Isobutan).MechanischeEingriffeindasKältesystem sind nur autorisierten Fachkräften erlaubt.

Der Aufstellort Ihres Geräts muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von mindestens 1 m³ aufweisen, damit im Falle einer Leckage des Kühlmittelkreislaufs kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum entstehen kann. Die Angabe der Kältemittelmenge fi nden Sie auf dem Typschild.

Den Kältekreislauf nicht be schä di gen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfenGegenständen, AbknickenvonRohrleitungen usw. Herausspritzendes Kälte mit tel ist brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem

Fall die Au gen unter kla rem Was ser und ru fen Sie sofort einen Arzt.

Allgemeine Gefahren!

Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Be rüh ren Sie sie nie mit nassen Händen. Dies kann zu Haut ver let zun gen führen. Auch bei trockener Haut sind Hautschäden möglich.

Verbrennungsgefahr durch Tieftemperaturen. Deshalb keine Eiswürfel oder Eis am Stiel direkt in den Mund nehmen.

Aufgetaute oder angetaute Lebensmittel nicht wieder einfrieren. Es besteht die Gefahr einer Lebensmittelvergiftung.

Achtung!

Die Wärmedämmung Ihres Gerä ts besteht aus Po ly u- daminvdeighenpenklam

ZumAbtauenbittekeineelektrischenHeizgeräte,Scha- ber, Messer oder son sti ge Hilfs mit tel mit of fe ner Flam- me wie z. B. Kerzen ver wen den. Die Wär medämmung und der Innenbehälter sind hitzeempfindlich und können schmelzen.

Belüftungsöffnungen im Gerätegehäuse nicht verschließen.

Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.

Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

Beschädigungsgefahr!

Auf keinen Fall scharfe, körnige oder sodahaltige Putzmittelverwenden.

Die Innenwände sind kratz- und hitzeempfindlich. Deshalb keine Hilfsmittel wie Eis kratzer, Heiz strahler oder Ähnliches einsetzen, um die Eisabla ge run gen zu entfernen.

Kein Dampfstrahlgerät verwenden.

Es darf kein Reinigungswasser in die elektrischen Teile oder in das Lüftungsgitter dringen.

Gerät nach dem Aufstellen 2 Stunden ruhig stehen lassen, damit die Kühflüssigkeit zur Ruhe kommt.

Sollten Sie das Gerät einmal weiter geben, ver gessen Sie nicht, die Gebrauchsanleitungbeizulegen.

Aufstellen und Anschließen

Standort wählen

Gefahr!

Der Netzstecker muss während des Betriebes jederzeit zugänglich sein.

Der Aufstellort Ihres Geräts muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von mindestens 1 m³ aufweisen, damit im Falle einer Leckage des Kühlmittelkreislaufs kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum entstehen kann. Die Angabe der Kältemittelmenge fi nden Sie auf dem Typschild.

- Der Boden am Standort soll waagrecht und eben sein. Das Gerät so weit von der Wand entfernt aufstellen, dass sich der Deckel ungehindert öffnen und schließen lässt.

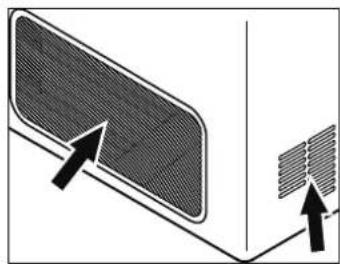

- Den Spalt zwischen Truhenunterkante und Boden nicht abdecken, da die Kältemaschine mit Kühlluft versorgt werden muss.

- Der Mindestabstand rund um das Gerät muss mindestens 20 cm betragen, um eine ausreichende Wärmeabgabe sicherzustellen. Dieser Abstand darf keinesfalls verstellt, und die Lüftungsgitter dürfen nicht verdeckt werden.

- Um die größtmögliche Kühlleistung bei geringstem Energieverbrauch zu erzielen, sollte der Standort - ein kühler, trockener, gut be lüf te ter Raum sein, - nicht di rekt von der Son ne beschienen werden.

- Ist im Auf stel lungs raum eine Fußbodenheizung installiert, eine Isolierplatte aus festem Material unter das Gerät legen.

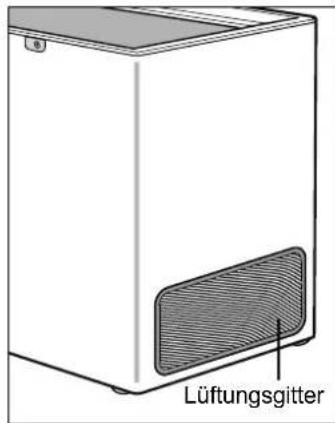

Lüftungsgitter

Grundreinigung

Beschädigungsgefahr!

Auf keinen Fall scharfe, körnige oder sodahaltige Putzmittelverwenden.

Kein Dampfstrahlgerät verwenden.

Es darf kein Reinigungswasser in die elektrischen Teile oder in das Lüftungsgitter dringen.

Um den technisch bedingten Geruch zu entfernen, sollten Sie den Innenraum, die Ausstattungsteile und die Außenwände vor dem Gebrauch reinigen.

1. Verwenden Sie etwas Spülmittel und gegebenenfalls etwas lauwarmes Essigwasser.

2. Trocknen Sie alles mit einem Tuch gut trocken.

3. Erst wenn der Innenraum – besonders in den Ecken – vollständig trocken ist, den Deckel schließen.

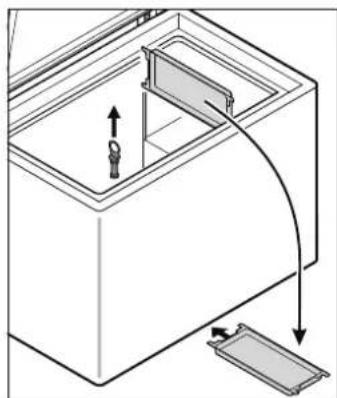

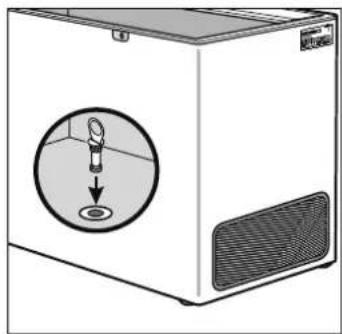

Tauwasserabfl uss verschließen

- Vor Inbetriebnahme des Gerätes die Tauwasserabflussöffnung im Geräteboden unbedingt mit dem beiliegenden Stopfen verschließen!

Inbetriebnahme

Achtung!

Keine Verlängerungskabel oder Mehrfachsteckosen verwenden.

Achtung!

Gerät nach dem Aufstellen 2 Stunden ruhig stehen lassen, damit die Kühl fl üs sig keit zur Ruhe kommt.

1. Netzstecker an eine vorschriftsmäßig installierte Steck do se anschließen (230 V\~ 50 Hz, 10 - 16A). Die Kontroll-LeuchtenON und ALARM leuchten auf. Das Gerät ist eingeschaltet, der Kompressor beginnt nach kurzer Zeit zu arbeiten und kühlt den Innenraum.

2. Macht das Gerät störende Geräusche, festen Stand über prü fen und Gegenstände auf dem Ge rät entfernen.

Gefrieren von Nahrungsmitteln

Gerät ein-/ausschalten

• Sobald das Gerät mit Strom versorgt wird, ist es eingeschaltet. Die Kontroll-Leuchten ON und ALARM leuchten.
  • Zum Ausschalten Netzstecker ziehen.

On Alarm hanseatic ECO·LINE

Temperatur regeln

DieidealeLagertemperaturbeträgt-18°C.

1. Um die Leistung des Gerätes an die Umgebungstemperatur und die Menge des Gefrierguts anzupassen, Temperaturregler stufenlos einstellen von „1“ (geringste Kühlung) bis „4“ (stärkste Kühlung).
2. Zunächst eine mittlere Einstellung wählen.
3. Innentemperatur mit einem Kühl-/Gefrierthermometer kontrollieren (nicht im Lieferumfang).

Tipp: Bei Beladung der Truhe bis zur unteren Stapelmarke kann der Temperaturregler auf „1“ gestellt werden. Dies ergibt einen sehr niedrigen Energieverbrauch.

Dieses sorgt dafür, dass frische, zimmerwarme Ware eine mög lichst nied ri ge Temperatur erreicht wird. Nutzen Sie das Schnellgefrieren

• nach der Inbetriebnahme.
• mindestens 6 Stunden vor dem Einfrieren kleinerer Mengen frischer Ware (mehr als 2 kg täglich)
• mindestens 24 Stunden vor dem Einfrieren größerer Mengen frischer Ware (siehe „Gefriervermögen“, letzte Seite)
• nach dem Abtauen und Reinigen.

1 SuperFrost 4

Das Schnellgefrieren brauchen Sie nicht zu verwenden

– beim Einlegen bereits gefrorener Ware
– beim Einfrieren bis zu ca. 2 kg frischer Lebensmitteltäglich.

• einzuschalten, SuperFrost drücken.
  Die Kontroll-Leuchte 1 leuchtet. Der Temperatur-Einstellknopf ist außer Kraft gesetzt. Nach längstens 8 Minuten beginnt das Kälteaggregat zu arbeiten.
• auszuschalten, Knopf erneut drücken.
  Die Kontroll-Leuchte 1 erlischt. Die Temperatur wird wieder über den Temperatur-Einstellknopf geregelt.

SuperFrost 1 ** 4

Kontroll-Leuchten

- Die Kontroll-Leuchte ON leuchtet, sobald das Gerät in Betrieb ist. So erkennen Sie, dass das Gerät mit Strom versorgt wird.

- Die Kontroll-Leuchte ALARM leuchtet, wenn die Innentemperatur höher liegt als die eingestellte Temperatur. Dies ist der Fall

• bei der Inbetriebnahme
• nach dem Einschalten, z.B. nach Abtauen und Reinigen
• wenn Sie eine zu große Menge Gefriergut auf einmal eingelegt haben; dadurch steigt die Temperatur im Inneren (siehe "Gefriervermögen" auf der letzten Seite)
• wenn eine Störung vorliegt (siehe Kapitel „Wenn’s mal ein Problem gibt“).

- Die Kontroll-Leuchte1 leuchtet, wenn Sie das Schnellgefieren eingeschaltet haben.

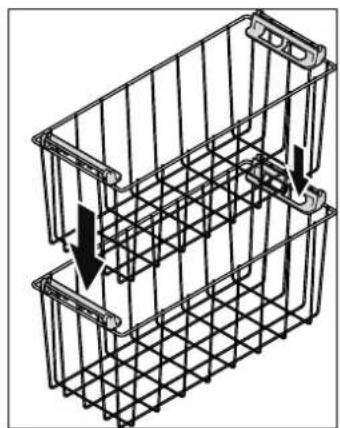

Die Körbe

Die Körbe erleichtern das Sortieren und können mit dem Griff am Truhenrahmen eingehängt werden oder auf dem Geräteboden stehen.

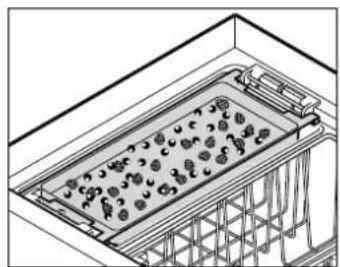

Gefriertablett

Die Trennwand zwischen Vorgefrier- und Lagerfach können Sie als Gefriertablett nutzen. Sie können Früchte (z.B. Beerenobst, Obststücke), Kräuter, Gemüse und Buffet-Garnitur schonend einfrieren. Einfach locker auf dem Gefriertablett verteilen, und die Früchte kleben nicht aneinander und bleiben weitgehend in Ihrer Form erhalten.

Gefriergut 10 bis 12 Stunden durchfrieren lassen, in Gefrierbeutel oder Behälter umfüllen und in einem Korb einlagern.

Kälteakku

Bei Stromausfall verzögert der Kälteakku den Temperaturanstieg im Gefrierraum.

1. Bei Inbetriebnahme den Akku in direkten Kontakt mit den Innenbehälterseitenwänden und den Innenbehälterboden einlegen um ein schnelles Durchfrieren zu erreichen.

2. Wenn der Akku durchgefroren ist diesen im oberen Bereich des Innenraumes positionieren. Dazu Gefriertablett mit dem Akku in einen der oberen Körbe einlegen. Wenn das Gefriertablett weiterhin als Trennwand benötigt wird, den Akku in den Korb direkt auf das Gefriergut legen.

On Alarm 1

Lagerfach Vorgefrierrfach

Die Innenbeleuchtung schaltet sich beim Öffnen des Deckels automatisch ein und erlischt beim Schließen.

Erstes Einfrieren

Gefahr!

Keine explosiven Stoffe einlagern.

Auf keinen Fall kohlensäurehaltige Getränke ein frie ren. Es besteht Explosionsgefahr!

Die vereisten Wände des Innenraums (und auch Ihr Ge frier gut oder Speiseeis) nie mit nas sen Hän den berühren. Verletzungsgefahr ist selbst bei troc ke ner Haut gegeben. Ggf. ein troc ke nes Tuch zum An fas sen des Gefrierguts benutzen.

1. Gerät vor dem Einlagern der Le bens mit tel vorkühlen: Mindestens 24 Stunden vor dem Einlagern frischen Lebensmittel das Schnellgefrieren einschalten.
2. Beträgt die Temperatur -18^ (mit einem Kühl-/Gefrierthermometer kontrollieren), kann bereits tief ge kühl te Ware eingelagert werden.
3. Beträgt die Temperatur -22 °C, können frische Le bens mit tel eingelagert werden. Die Tem pe ra tur steigt kurz fri stig an.
4. Gerätedeckel 24 Stunden lang geschlossen halten.
5. Danach ist die Ware bis in den Kern gefroren. Schnellgefieren ausschalten und Temperatur-Einstellknopf auf eine mittlere Position stellen.

Tipps zum Einfrieren

DamitGeschmackundNährwertIhrerTiefkühlkosterhaltenbleiben, Ihr Gerät nicht zu viel Strom ver braucht und das Ge frier fach nicht unnötig oft abgetaut wer den muss, be ach ten Sie folgende Punkte:

• Tiefkühlkost braucht eine gleichmäßige Lagertemperatur von -18^ .
• Innerhalb von 24 Stun den kann maximal so viel frische Ware eingefroren werden, wie unter „Gefriervermögen“ auf der letzten Seite angegeben.
• Nur qualitativ einwandfreie Lebensmittel einfrieren, die ih ren Eigenschaften entsprechend vorbereitet, portioniert und verpackt wurden.
• Auch Fertiggerichte möglichst in Portionsgrößen ein frie ren. Kleine Mengen frieren schneller bis zum Kern durch. Au ßer-

dem ist es wirtschaftlicher, mehrere kleine Portionen ein zufrie ren als den Rest einer großen Portion weg zu wer fen.

• Fleisch, Geflügel und Fisch roh oder zubereitet in haushaltsge recht portionierten Mengen einfrieren und später im Kühlschrank auftauen. Dar auf ach ten, dass z. B. Fleisch nicht in dereigenenAuftauflüssigkeitliegt.
• Frische und zubereitete Speisen un ge sal zen und ungewürzt einfrieren. Ungesalzen ein ge fro re ne Lebensmittel haben eine längereHaltbarkeit.
• Damit Tiefkühlkost nicht austrocknet, Fremdgeschmack annimmt oder ausläuft, widerstandsfähiges Ver pac kungs ma terial verwenden, d. h. luft- und flüssigkeitsundurchlässig, nicht zu steif, gut verschließbar und zu be schrif ten.
• Beim Einlagern fertiger Tiefkühlkost die Anweisungen des Herstellers beachten.
• Empfohlene Lagerzeiten und -temperaturen einhalten.
• Darauf achten, dass frische Lebensmittel beim Einlagern nicht mit bereits eingefrorener Tiefkühlkost in Berührung kommen, da diese antauen könnte.
• Zubereitete Lebensmittel abkühlen lassen, bevor sie ein ge froren werden. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung im Gefrierschrank.
• Keine vollen Getränkeflaschen einfrieren. Flüssigkeiten dehnen sich beim Gefrieren aus und die Flaschen können platzen
• Bei Stromausfall verhindern Kälteakku einen zu schnellen Temperaturanstieg im Gefrierraum – die Qualität der Lebensmittel bleibt länger erhalten.

Um bei Inbetriebnahme ein möglichst schnelles Durchfrieren des Akkus zu erreichen, sollte er in direkten Kontakt mit den Truhenseitenwänden und dem Truhenboden gebracht werden. Wenn der Akku durchgefroren ist, sollte er möglichst weit oben im Innenraum positioniert werden.

Pflege und Wartung

Abtauen

An den Wänden kann sich nach längerer Betriebszeit eine Reif- bzw. Eisschicht bilden. Sie erhöht den Energieverbrauch. Deshalb ist regelmäßiges Abtauen wichtig!

Gefahr!

Keine Abtausprays verwenden. Sie können ex plo si ve Gase bilden.

Achtung!

Niemals Scheuerpulver, soda-, säure haltige oder lösemittelhaltige Putzmittelverwenden. Siebeschädigendie Ober fl ä che.

Die Innenwände sind kratz- und hitzeempfi ndlich. Deshalb keine Hilfsmittel wie Eis krat zer, Heiz strahler oder Ähnliches einsetzen, um die Eisabla ge run gen zu entfernen.

1. Einen Tag vor dem Abtauen Schnellgefrieren einschalten, das Gefriergut erhält dadurch eine „Kältereserve“.
2. Am nächsten Tag Netzstecker ziehen bzw. Sicherung herausdrehen oder auslösen.
3. Gefriergut, evtl. im Korb, in Papier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
4. Tauwasserabfluss öffnen.
5. Tauwasser-Außenverschluss abnehmen.
6. Trennwand bzw. Gefriertablett herausnehmen und so unter das Gerät stellen, dass das Tauwasser durch den Tauwasser-Außenverschluss in das Gefriertablett fließt.
7. Truhendeckel während des Abtauvorgangs offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen, Gerät reinigen, wie im folgenden Abschnitt beschrieben.
8. Tauwasserabfluss und Außenverschluss wieder schließen.
9. Stromzufuhr wieder einschalten. Gefriergut wieder einlagern, und Gerätedeckel schließen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen: Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

Achtung!

Keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel verwenden.

• Innenraum, Ausstattungsteile und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen.
• Darauf achten, dass kein Reinigungswasser in die elektrischen Teile und in das Lüftungsgitter dringt.
  • Alles mit einem Tuch gut trocknen.
• Lüftungsgitter regelmäßig reinigen. Staubablagerungen erhöhen den Energieverbrauch.
• Darauf achten, dass keine Kabel und andere Bauteile abgerissen oder beschädigt werden.

Glühlampe wechseln

Gefahr!

Ausschließlich Birnenform-Lampen mit einer Leistung von maximal 15 Watt klar, Fassung E14, 230 Volt verwenden.

1. Netzstecker ziehen.
2. Abdeckung abziehen. Dazu Abdeckung von der Seite leicht zusammendrücken.
3. Defekte Glühlampe herausdrehen und neue einsetzen.
4. Abdeckung wieder aufsetzen: Abdeckung in die untere Halterung einsetzen und nach oben zuklappen.
5. Netzstecker wieder einstecken.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

Problem Mögliche Ursachen Lösungen, Tipps
Das Gerät arbeitet nicht, die Kontrollampen sind dunkel.	Netzstecker sitzt nicht richtig. Prüfen und	korrigieren Sie den Sitz des Netzsteckers.
	Sicherung hat ausgelöst. Prüfen Sie die	Sicherung für den Stromkreis der Steckdose und beseitigen Sie die Störung.
Die Geräusche sind zu laut.	Gerät steht nicht fest auf dem Boden..	Sorgen Sie dafür, dass das Gerät mit allen 4 Füßen fest auf dem Boden steht.
	Strömungsgeräusche. Diese Geräusche	sind normal und nicht zu vermeiden. Sie stellen keinen Fehler dar.
	Nebenstehende Möbel oder Gegenstände werden vom laufenden Kühlaggregat in Vibrationen gesetzt.	Sorgen Sie für ausreichenden Abstand zu den benachbarten Möbeln. Entfernen Sie eventuell auf dem Gerät stehende Gegenstände.
Die Temperatur ist nicht ausreichend tief.	Temperatur ist falsch eingestellt.	Überprüfen und korrigieren Sie ggf. die Lager-Temperatur.
	Zu große Menge frischer Lebensmittel wurde eingelegt.	Beachten Sie die Angabe „Gefriervermögen“ auf der letzten Seite. Beobachten Sie die Temperaturanzeige während der nächsten Stunden.
	Der Standort ist falsch gewählt.	Prüfen Sie anhand des Kapitels „Aufstellen und Anschließen, ob der Standort für Ihre Gefriertruhe geeignet ist. Ändern Sie die Bedingungen ggf.

Gefahr!

Ver su chen Sie nie mals das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Siekönnensichundspätere Benutzerin Gefahrbringen. Nurautorisierte Fachkräftedürfen dsRpatraufen

Unser Service

Sollten Sie die Störung nicht mit Hilfe der Fehlersuchtabelle beheben kön nen, verständigen Sie unser Experten-Team:

Wenn Sie ein Ersatzteil benötigen oder eine Reparatur notwendig ist, verständigen Sie bitte unseren Technik Service 24.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte

Gerätebezeichnung und	Artikelnummer:
Gefriertruhe Hanseatic HA 190	792 106
Gefriertruhe Hanseatic HA 240	788 728
Gefriertruhe Hanseatic HA 280	788 747
Gefriertruhe Hanseatic HA 340	788 768
Gefriertruhe Hanseatic HA 430	788 793

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/Min. Festnetz / Mobilfunk max. 0,42 Euro/Min.)

Tel. [phone] (0,14 Euro/Min. Festnetz / Mobilfunk max. 0,42 Euro/Min.)

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus zum weltfreundlichen, wiederver wert baren Materialien hergestellt: Außenverpackung aus Pappe, Formteile aus ge schäum tem, FCKW-freiem Polystyrol (PS), Folien und Beutel aus Polyäthylen (PE) und Spannbänder aus Polymphol(P)

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Haupt ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

A

Abmessungen 20

Abtauen 13

Altgeräte 16

Anschließen 7

Artikelnummer Siehe Bestell- nummer

Aufstellen 7

B

Beleuchtung 11

D

Datenblatt 20

E

Einfrieren 11

Entsorgung des Gerätes 16

Ersatzteil 15

F

Fehlersuchtabelle 15

G

Gefriertablett 10

Gefriervermögen 20

Gerätemaße 20

Gerät entsorgen 16

Geräusche, störende 8

Geruch 7

Glühlampe wechseln 14

H

Höhe 20

K

Kältemittel-Kreislauf 5

Klimaklasse 20

Kontroll-Leuchte 10

Kontroll-Thermometer 9

Körbe 10

Kundendienst 4,15

L

Lagertemperatur 11

Lagerzeit bei Störung 20

Lampe wechseln 14

Leistungsaufnahme 20

P

Pfl ege 13

Problem beheben 15

R

Reinigen 13

Reparatur 15

S

Schnellgefrieren 9

Service 15

Spannung 20

Standort 7

Steckdose 8

Störung beseitigen 15

T

Tauwasserabfl uss 8

Technik Service 24 15

Temperatur-Einstellknopf 9

U

Umweltschutz 16

V

Verpackungs-Tipps 16

W

Wärmedämmung 5

Wartung 13

Was ist, wenn ... 15

Datenblatt für elektrische Haushaltskühl- und Gefriergeräte sowie entsprechende Kombinationsgeräte nach Verordnung (EU) Nr. 1060/2010

Marke hanscatic
Typ HA 190 HA 240 HA 280 HA 340 HA 430
Kategorie des Kühlgerätes 9, Gefriergerät
Energieeffi zienzklasse1)	A++ A++	A++ A++ A++
Jährlicher Energieverbrauch in kWh/Jahr2)	172	190	209	232	267
Art des Lagerfachs und Inhalt in Liter 3)	**** 193	**** 237	**** 284	**** 342	**** 431
Art des Lagerfachs und Inhalt in Liter 3)	-	-	-	-	-
Lagerzeit bei Störung in h	39	60	64	68	74
Gefriervermögen in kg/24 h	15	24	27	38	40
Klimaklasse 4)	SN - T	SN - T	SN - T	SN - T	SN - T
Luftschallemission in dB(A) re 1pW 5)	38	38	38	38	0,8
Spannung in V/50 Hz	220 - 240	220 - 240	220 - 240	220 - 240	220 - 240
Verbrauch in kWh / 24h	0,470	0,518	0,570	0,634	0,730
Stromaufnahme max. in A	0,8	0,8	0,8	0,8	0,8
Gerätemaße Höhe in cm	91,9	91,9	91,9	91,9	91,9
Breite in cm	75,4	87,3	99,9	137,3	164,8
Tiefe in cm	76,0	76	76	76	76

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht dem Lebensmittel-, Bedarfsgegenstände- und Futtermittelgesetzbuch

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• Sicherheitsanforderungen der „Niederspannungsrichtlinie“ 2006/95/EG
  – Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG.

• Ökodesign-Richtlinie 2009/125/EG

Landesspezifische Normen und Regeln beachten!

1) Bewertung von A+++ (= niedriger Verbrauch) bis G (= hoher Verbrauch).
2) Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab. Ermittelt nach Norm EN 153

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter
*** = Tiefkühl-Lagerfach mit -18 °C oder kälter

**** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse bedeutet, dass das Gerät für den Betrieb bei der oben genannten Umgebungstemperatur bestimmt ist.

Ist bei den Angaben zur Klimaklasse eine Kombination angegeben, bedeutet dies bei einem Gerät, bei dem z.B. die Kombination SN-ST angegeben ist, dass es für Temperaturen von +10 °C bis +38 °C geeignet ist.

Sinkt die Raumtemperatur we sent lich darunter, schaltet das Gerät nicht so oft ein. Dies

bedeutet, dass ein unerwünschter Temperaturanstieg entstehen kann. Deshalb achten Sie bitte auf die Einhaltung der Umgebungstem pe ra tur.

Umgebungstemperatur je Klimaklasse

SN: +10°C bis +32°C

N: +16°C bis +32°C

ST: +16°C bis +38°C

T: +16°C bis +43°C

^5) Ermittelt nach Richtlinie 86/594/EWG

Die genannten Daten beziehen sich auf in der Prüfnorm genau festgelegte Umgebungsbedingungen. Deshalb kann es vorkommen, dass die Werte im eigenen Haushalt von den genannten Daten abweichen.

Wenn das Gerät im warmen Raum steht, muss es öfter einschalten, um die niedrigen Tem peraturen im Inneren des Geräts halten zu können. Steht das Gerät im kühlen Raum, so erfolgt dieses Schalten seltener.
