Produkttyp	Wärmepumpentrockner
Marke	Miele
Modell	TDD 220 WP Active Family
Kategorie	Wäschetrockner
Energieeffizienzklasse	A++
Nennkapazität	8,0 kg (Trockenwäsche)
Höhe	850 mm
Breite	596 mm
Tiefe	636 mm
Tiefe bei geöffneter Tür	1054 mm
Gewicht	ca. 62 kg
Trommelvolumen	120 l
Kondenswasserbehälter	4,8 l
Anschlussspannung	Siehe Typenschild
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Finish Wolle, Oberhemden, Express, Jeans, Outdoor, Imprägnieren, Vorbügeln, Lüften warm
Besondere Funktionen	Perfect Dry, Startvorwahl, Schonen+, Knitterschutz, Pin-Code, Duftflakon (Zubehör)
Reinigung und Pflege	Flusenfilter nach jedem Trocknen reinigen; Sockelfilter und Wärmetauscher regelmäßig kontrollieren
Sicherheit	Kindersicherung (Pin-Code), Türverriegelung, Überhitzungsschutz
Garantie	2 Jahre
Lieferumfang	Bedienungsanleitung, Anschlusszubehör für externen Kondenswasserablauf

Häufig gestellte Fragen - TDD 220 WP Active Family MIELE

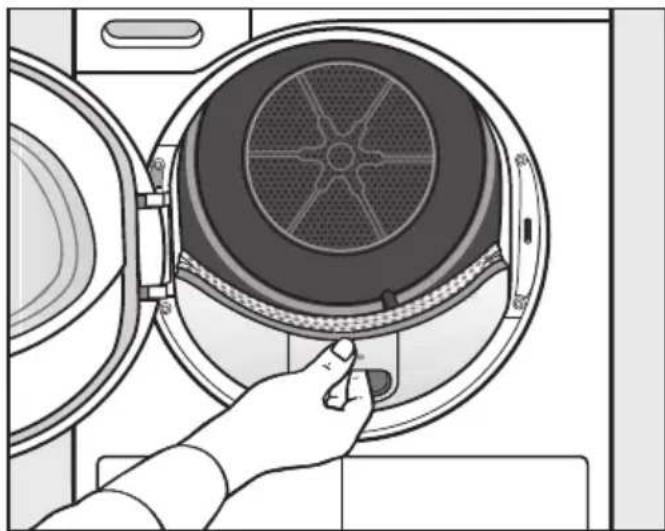

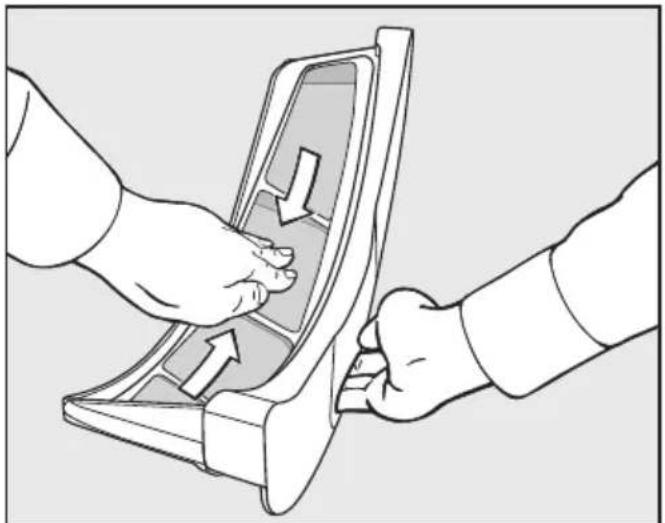

Wie reinige ich die Flusenfilter?

Nach jedem Trocknen die sichtbaren Flusen von den beiden Flusenfiltern im Einfüllbereich der Tür entfernen. Bei starker Verschmutzung die Filter mit warmem Wasser durchspülen und gründlich trocknen. Siehe Kapitel Reinigung und Pflege.

Was bedeutet die Anzeige 'F 066'?

Diese Fehlermeldung weist auf eine starke Flusenverschmutzung hin. Reinigen Sie die Flusenfilter, den Sockelfilter und den Luftführungsbereich unterhalb des Sockelfilters sowie den Wärmetauscher. Schalten Sie den Trockner aus und wieder ein.

Kann ich den Trockner mit einer Waschmaschine als Säule aufstellen?

Ja, mit dem passenden Miele Wasch-Trocken-Verbindungssatz (Zubehör) kann der Trockner auf einer Miele Waschmaschine als Säule montiert werden.

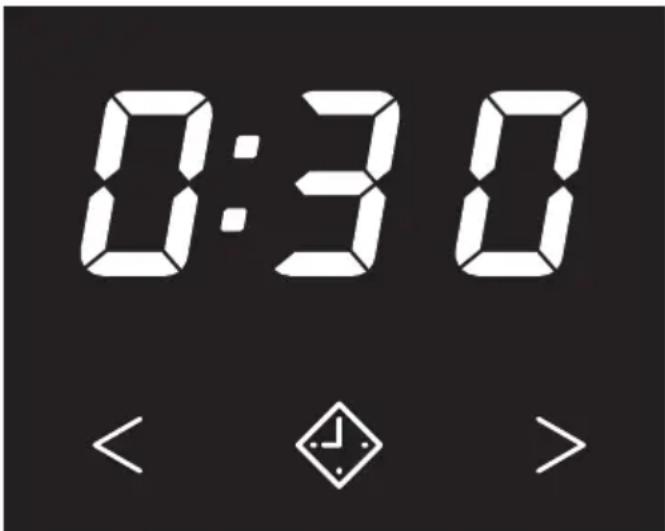

Wie stelle ich die Startvorwahl ein?

Berühren Sie die Sensortaste ♦ (Startvorwahl), dann mit > oder < die gewünschte Zeit wählen (von 30 Minuten bis 24 Stunden). Starten Sie das Programm mit Start/Stop.

Was tun, wenn die Wäsche nach dem Trocknen noch feucht ist?

Mögliche Ursachen: Die Beladung bestand aus unterschiedlichen Geweben, oder die Trockenstufe war nicht passend. Nutzen Sie das Programm Lüften warm zum Nachtrocknen. Passen Sie ggf. die Trockenstufen über die Programmierfunktionen an (P01, P02).

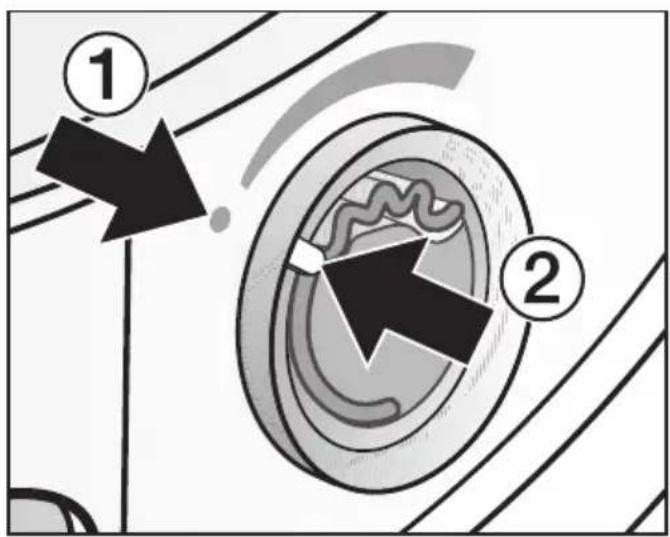

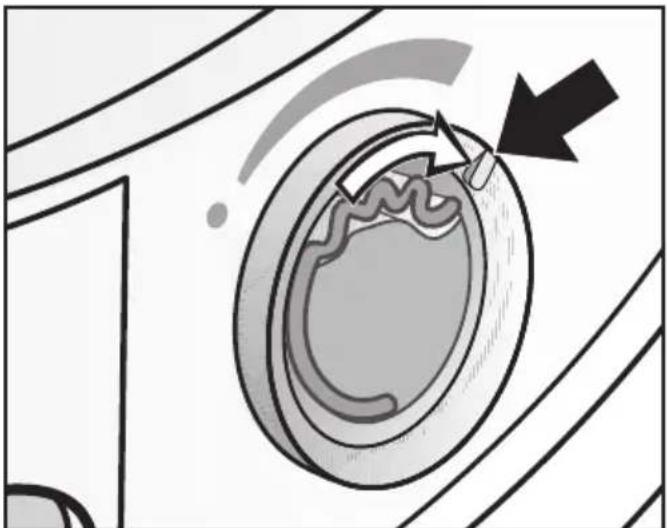

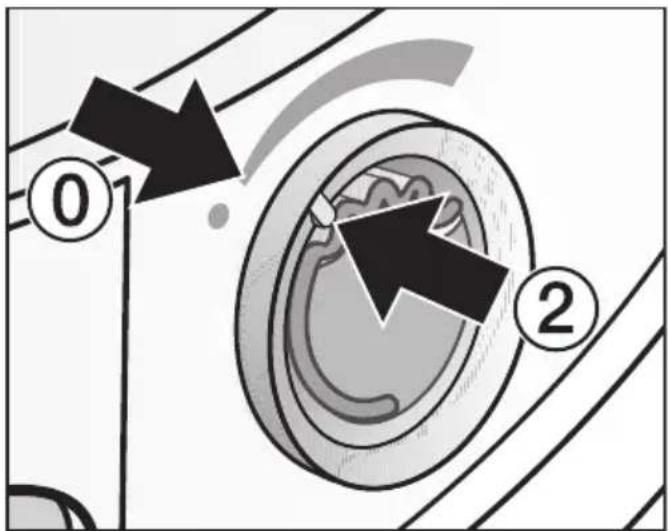

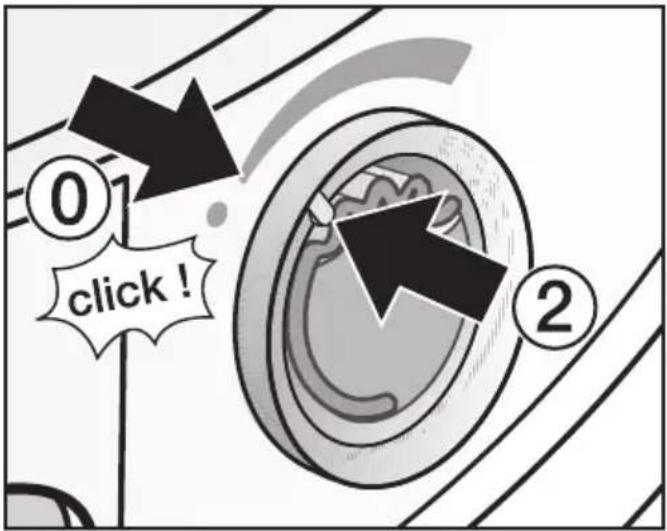

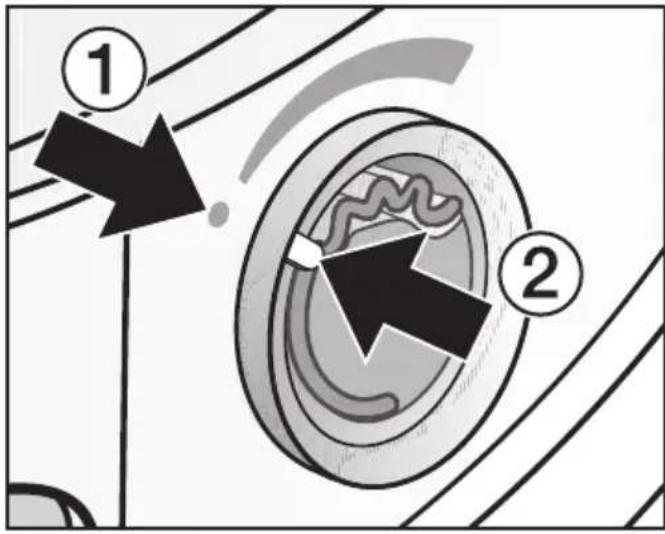

Wie wechsle ich den Duftflakon?

Drehen Sie den äußeren Ring nach links, bis die Markierungen ① und ② gegenüberliegen. Entnehmen Sie den alten Duftflakon und setzen Sie einen neuen ein. Achten Sie darauf, dass der Duftflakon nicht ausläuft. Siehe Kapitel Duftflakon.

Der Trockner schaltet sich automatisch aus – ist das ein Fehler?

Nein, das ist eine Energiesparfunktion. Der Trockner schaltet sich 15 Minuten nach Programmende automatisch aus. Sie können dieses Verhalten über die Programmierfunktion P12 ändern.

Welche maximale Beladung ist für das Programm 'Baumwolle' erlaubt?

Maximal 8,0 kg Trockenwäsche. Für andere Programme gelten geringere Mengen, siehe Programmübersicht.

Wie aktiviere ich den Pin-Code?

Gehen Sie in die Programmierebene: Tür öffnen, Start/Stop gedrückt halten, Tür schließen, Taste loslassen. Wählen Sie P07 und setzen Sie die Auswahl auf -01. Der Pin-Code ist 250.

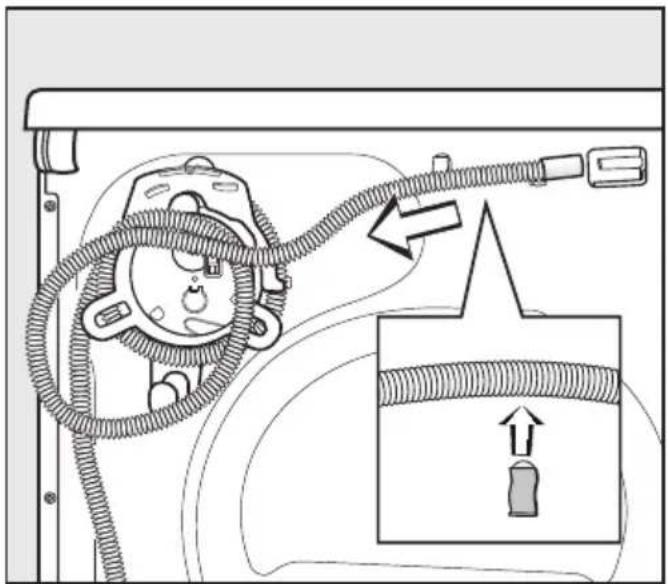

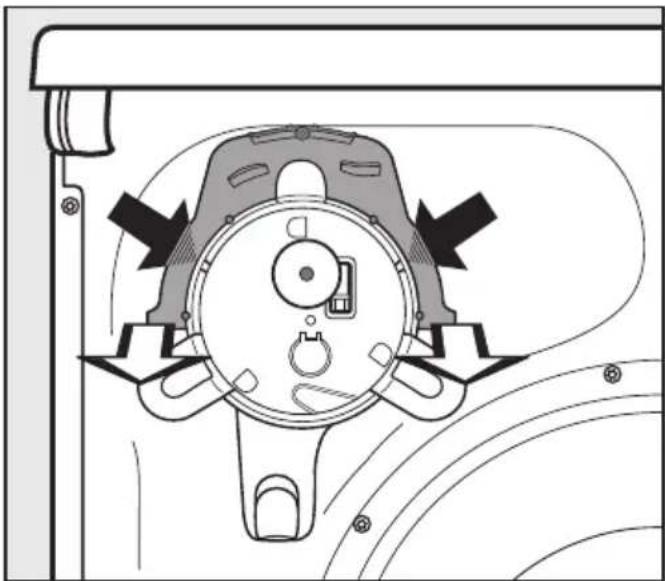

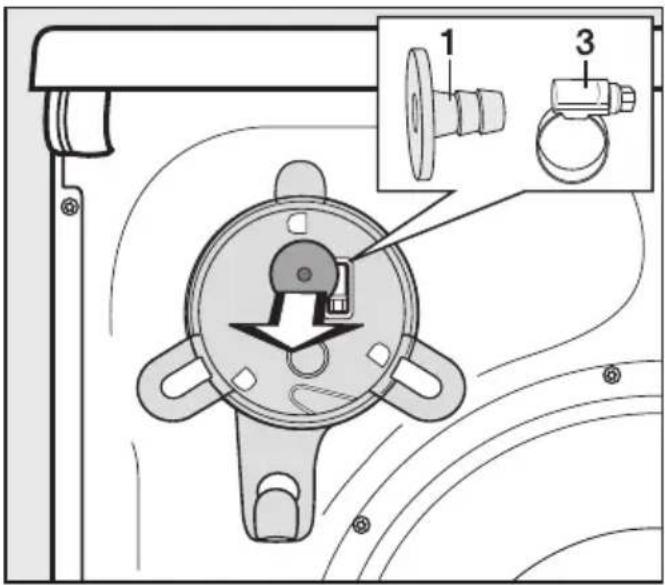

Kann ich das Kondenswasser auch extern ableiten?

Ja, Sie können den Ablaufschlauch auf der Rückseite des Trockners an einen Waschbeckensiphon oder Bodenablauf anschließen. Ein Rückschlagventil wird empfohlen. Siehe Kapitel Aufstellen und Anschließen.

BEDIENUNGSANLEITUNG TDD 220 WP Active Family MIELE

Gebrauchsanweisung Wärmepumpentrockner

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden.

de-DE M.-Nr. 10 752 910

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

Ihr Beitrag zum Umweltschutz 2

Sicherheitshinweise und Warnungen 6

Bedienung des Trockners.... 18

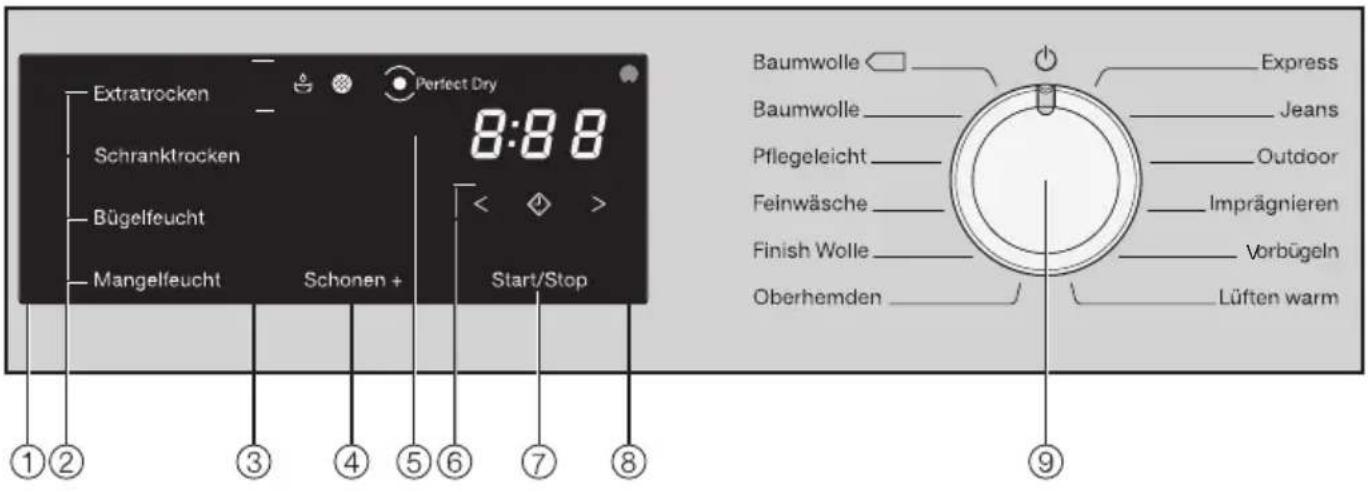

Bedienblende 18

Funktionsweise Bedienfeld.... 19

Erste Inbetriebnahme.... 21

Energie einsparen.... 22

1. Die richtige Wäschepflege beachten.... 23

Bereits beim Waschen beachten.... 23

Wäsche für den Trockner vorbereiten 23

Pflegesymbole....24

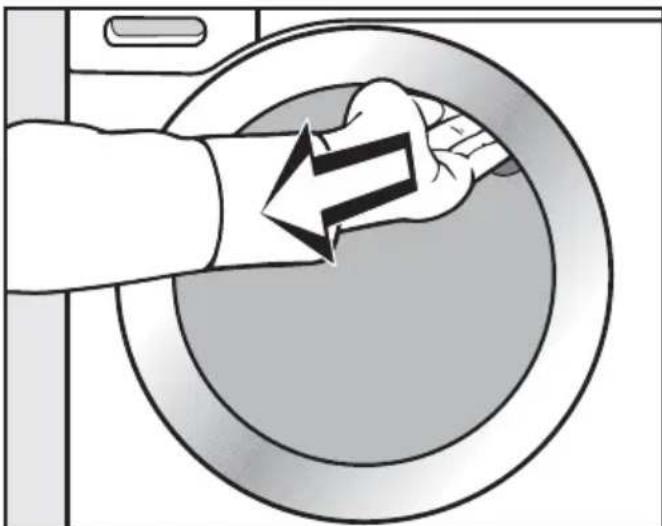

Wäschepflege mit dem Trockner 24

1. Trockner beladen.... 25

2. Programm wählen und starten.... 26

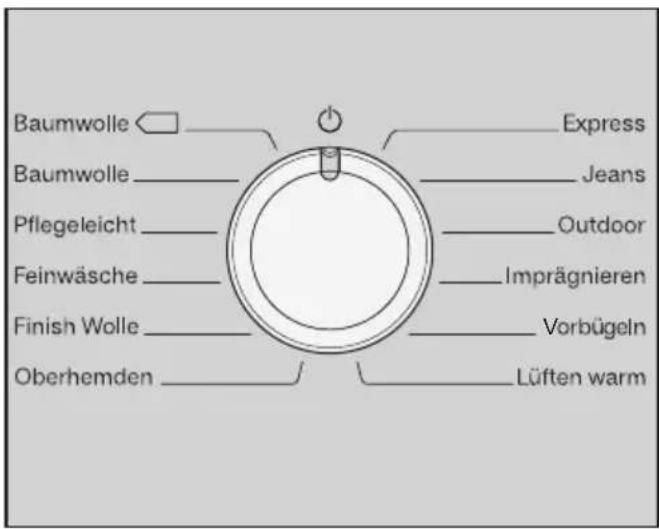

Programmwahl 26

Schonen+ wählen (gegebenenfalls) 27

Startvorwahl wählen (gegebenenfalls).... 28

Programm starten.... 28

1. Wäsche nach Programmende entnehmen.... 29

Programmende/Knitterschutz 29

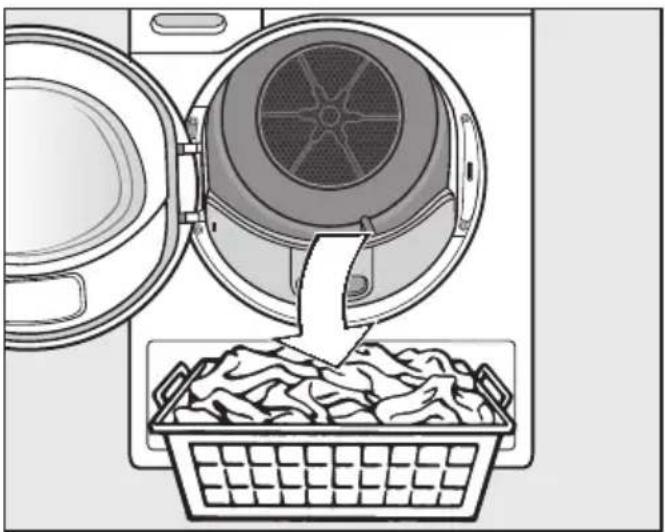

Wäsche entnehmen.... 29

Startvorwahl.... 30

Programmübersicht 31

Programmablauf ändern 35

Reinigung und Pflege 36

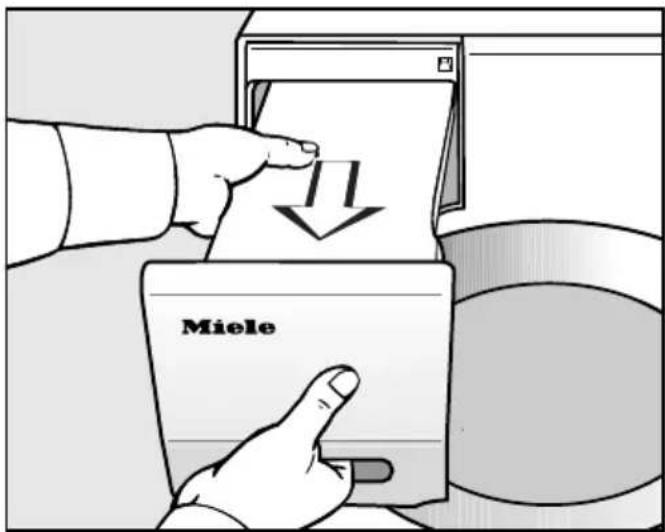

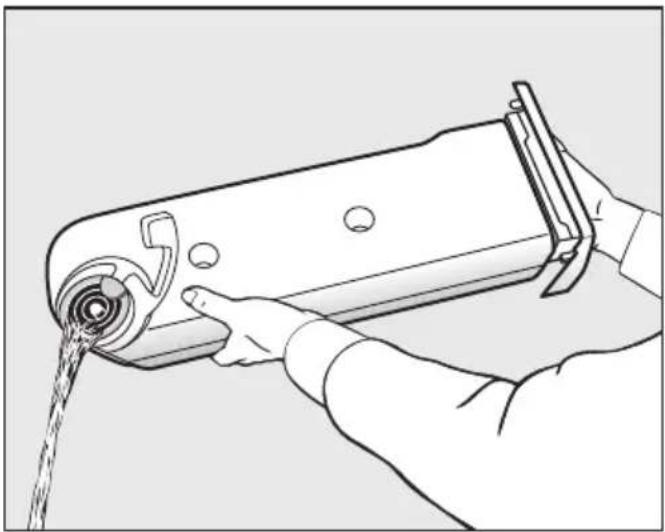

Kondenswasserbehälter leeren 36

Flusenfilter reinigen 37

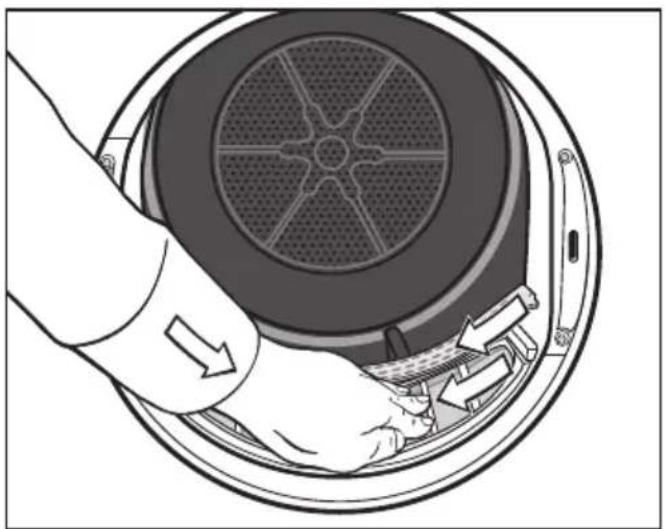

Sichtbare Flusen entfernen 37

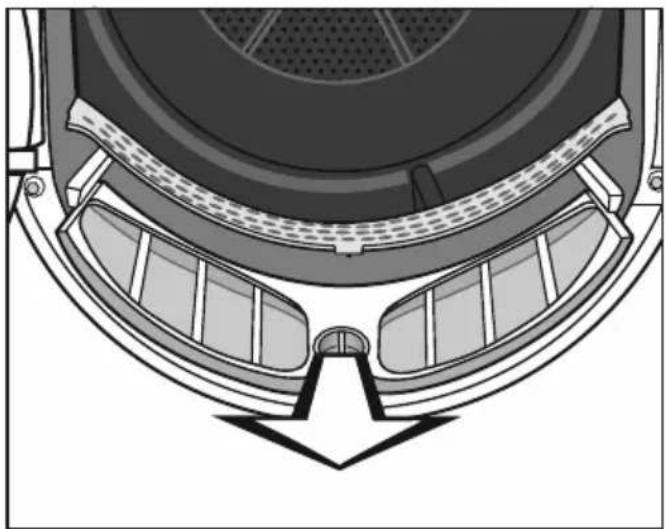

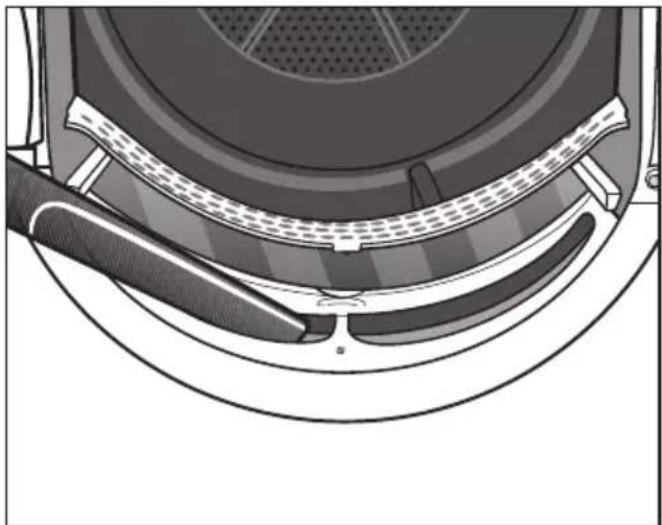

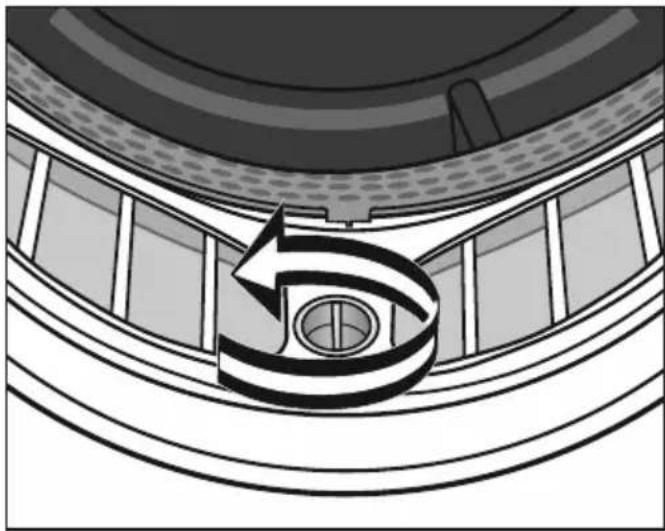

Flusenfilter und Luftführungsbereich gründlich reinigen 38

Inhalt

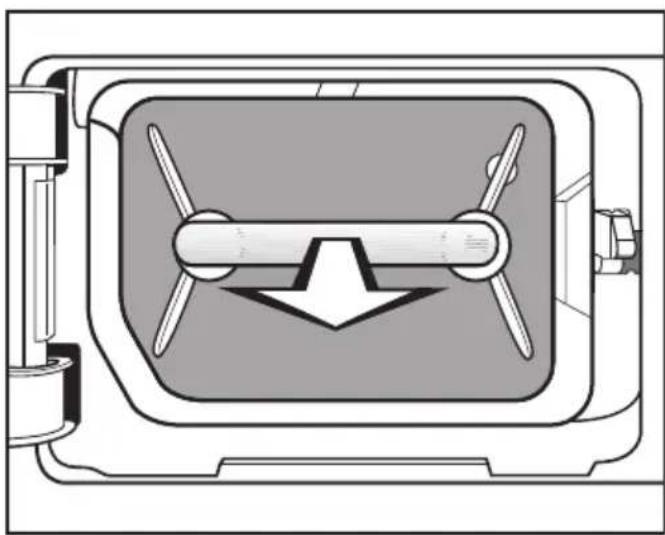

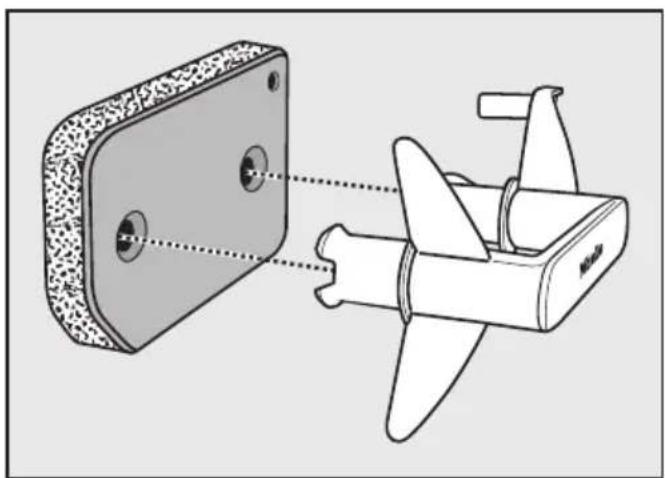

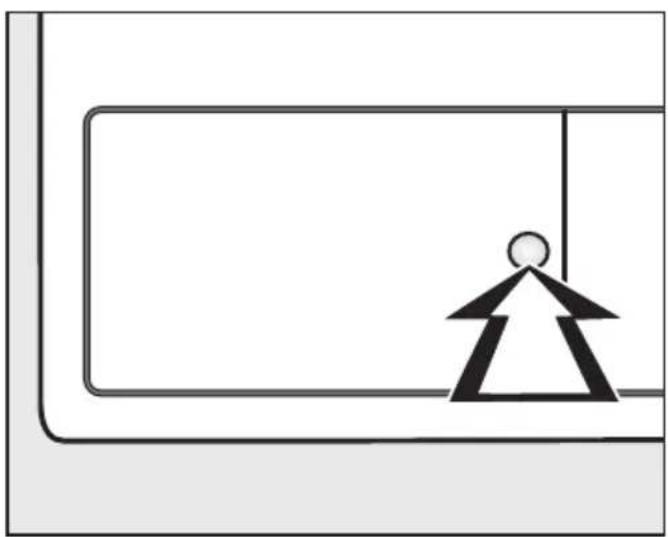

Sockelfilter.... 39

Entnehmen 39

Reinigen.... 39

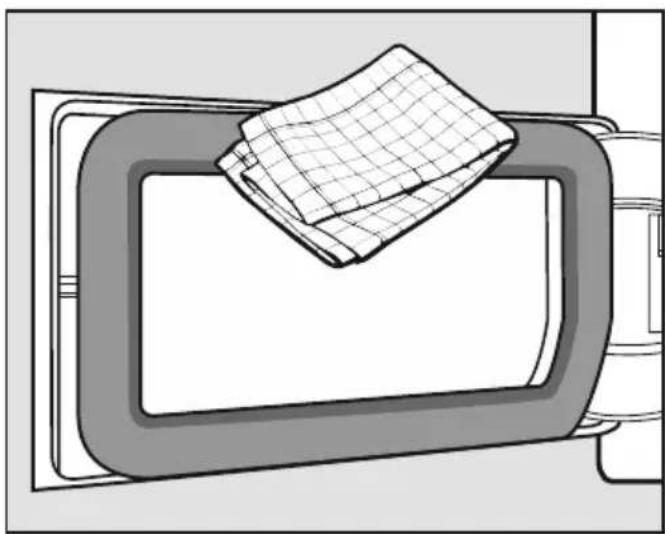

Klappe für den Sockelfilter reinigen 40

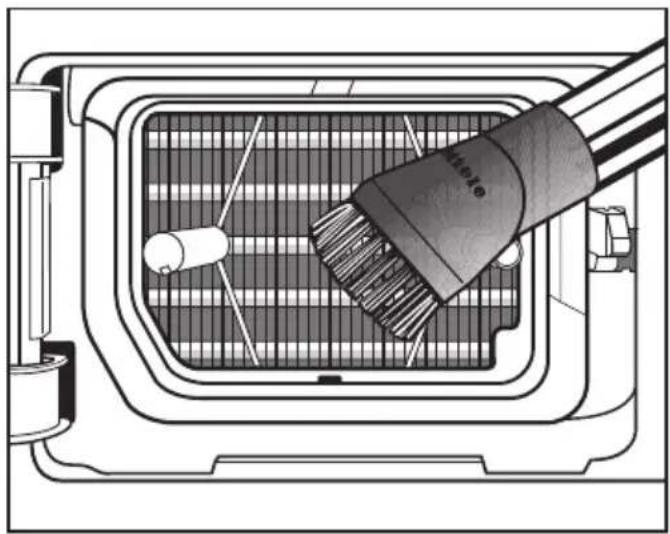

Wärmetauscher kontrollieren.... 40

Wiedermontage.... 41

Duftflakon 43

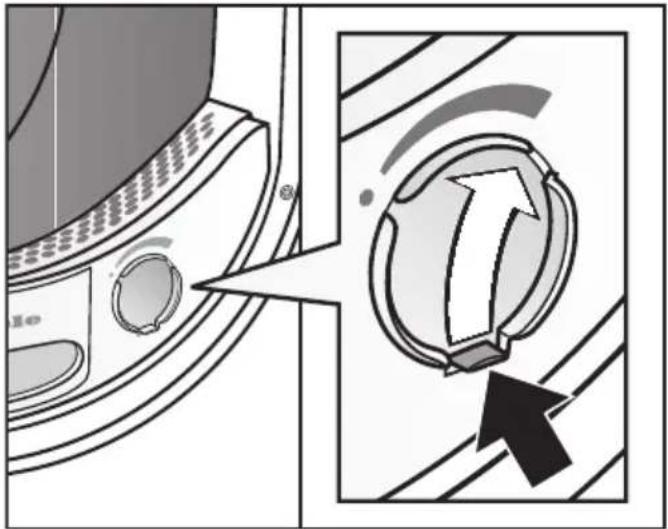

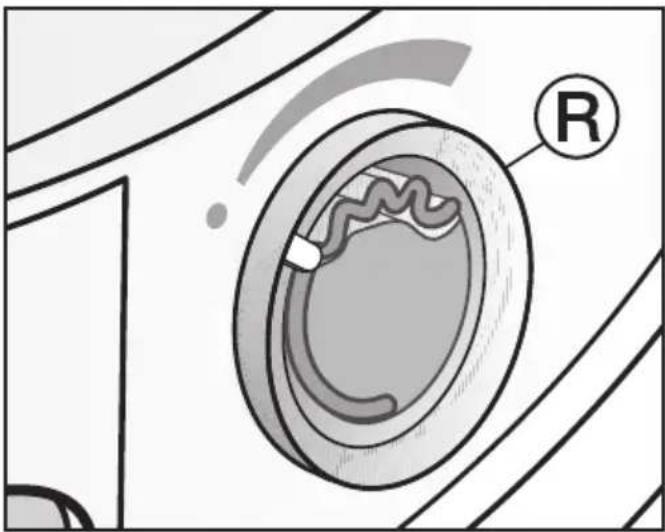

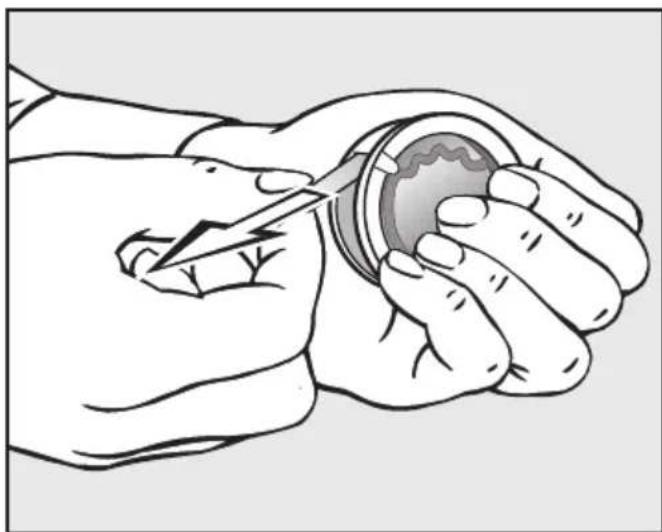

Duftflakon einsetzen 43

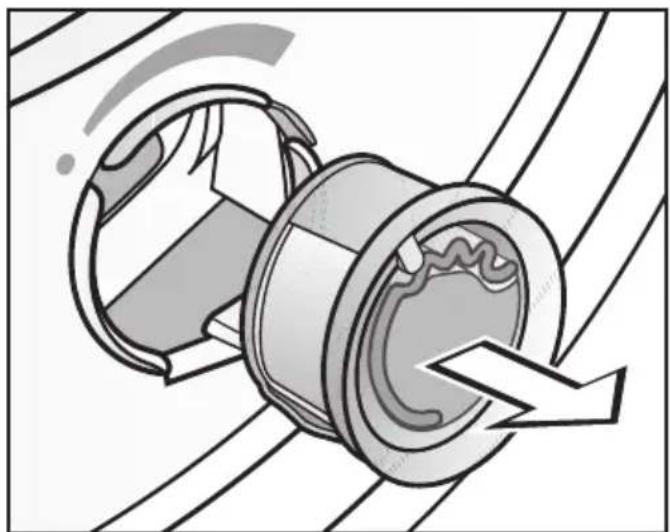

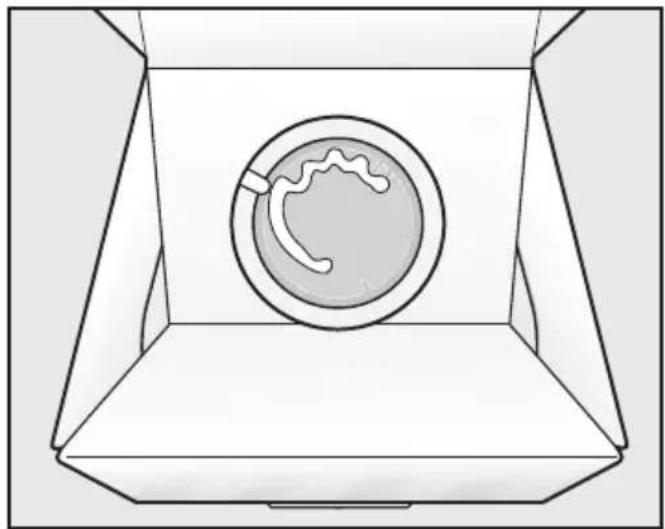

Duftflakon austauschen 45

Was tun, wenn .... 47

Kontrollanzeigen und Hinweise 47

Ein nicht zufriedenstellendes Trockenergebnis 49

Andere Probleme.... 50

Kundendienst.... 52

Kontakt bei Störungen 52

Nachkaufbares Zubehör 52

Ersatzteile 52

Garantie.... 52

Aufstellen und Anschließen 53

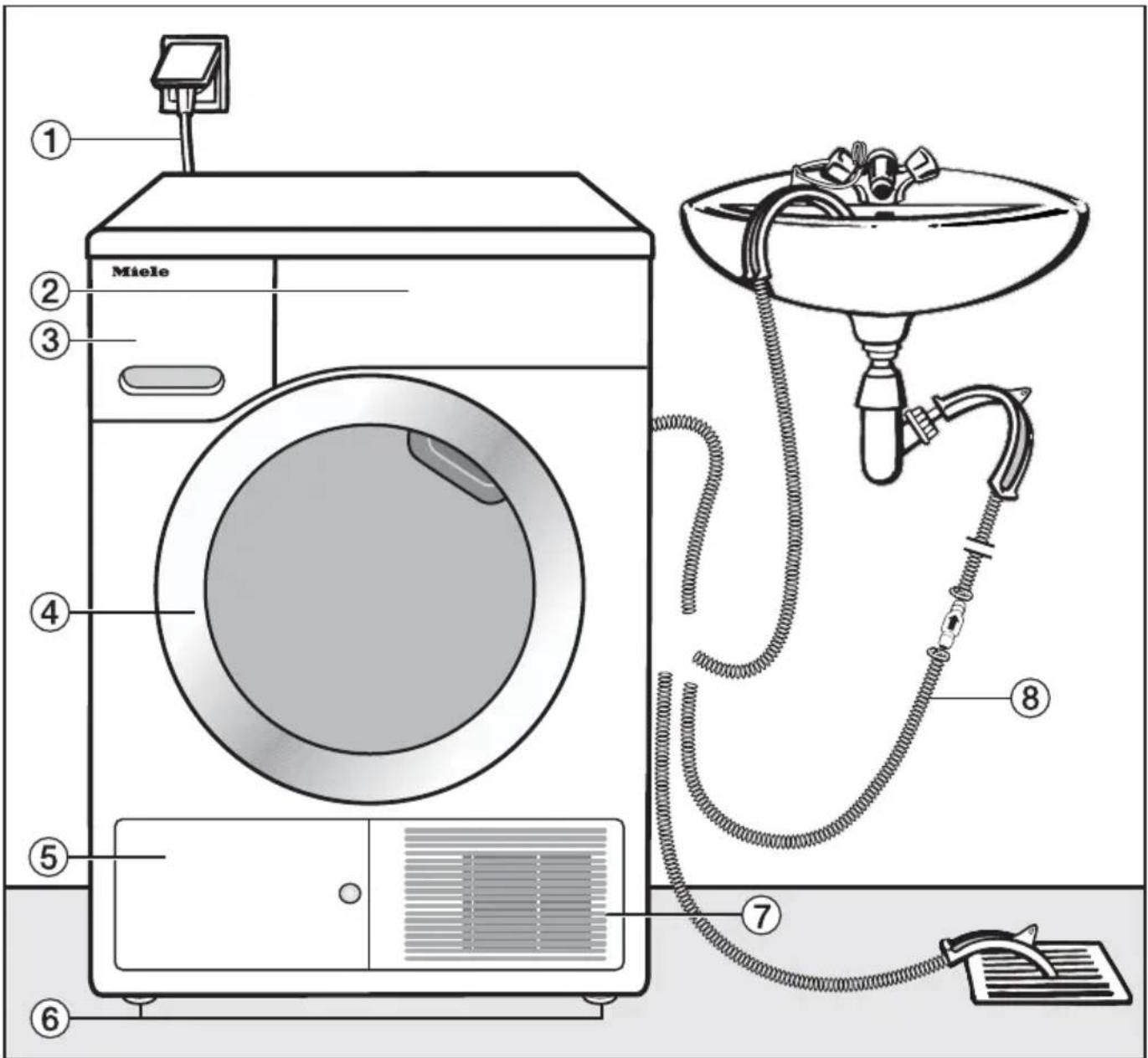

Vorderansicht 53

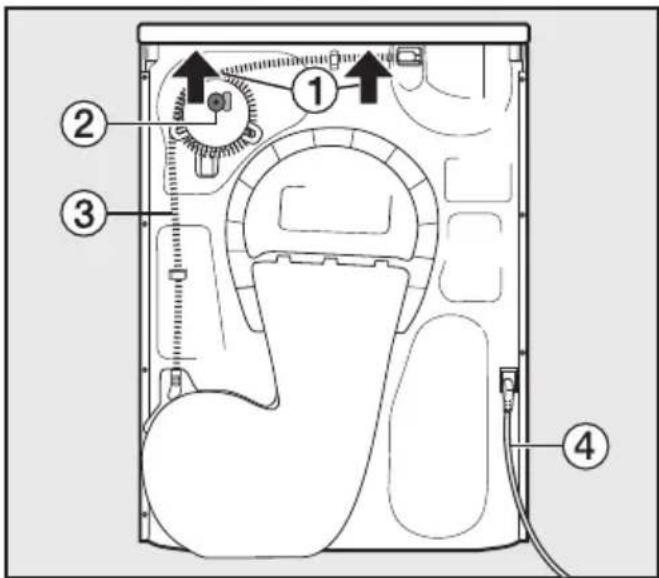

Rückansicht.... 54

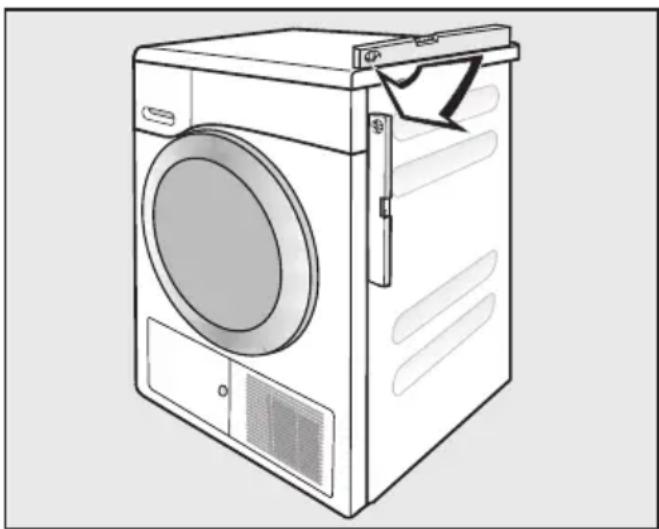

Trockner zum Aufstellungsort tragen.... 54

Aufstellen 55

Trockner ausrichten.... 55

Belüftung 55

Vor einem späteren Transport 55

Zusätzliche Aufstellungsbedingungen.... 56

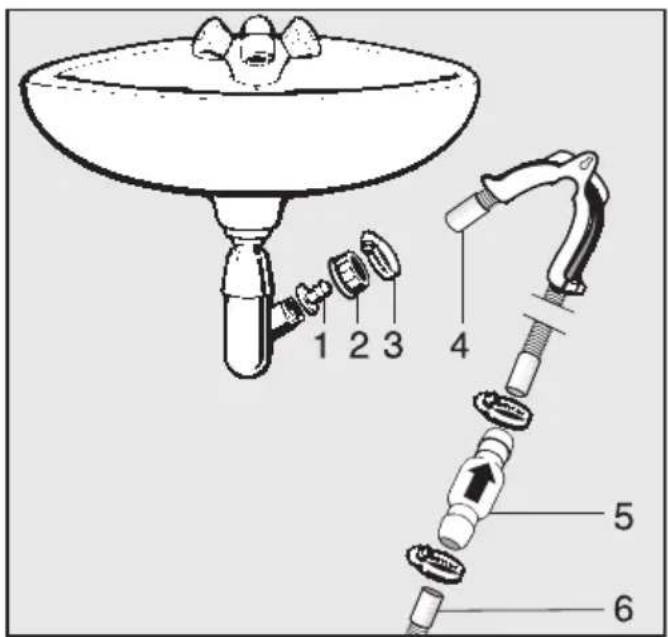

Kondenswasser extern ableiten 57

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern ..... 57

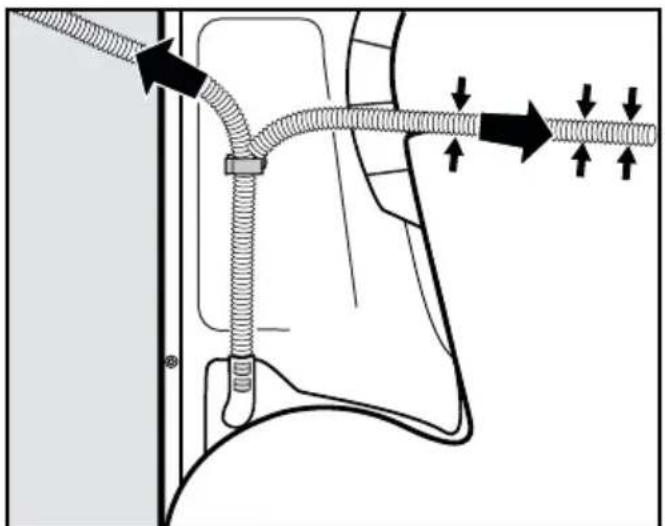

Ablaufschlauch verlegen 58

Beispiele.... 59

Elektroanschluss 61

Verbrauchsdaten 62

Technische Daten 63

Datenblatt für Haushaltswäschetrockner 64

Programmierfunktionen.... 66

Programmieren....66
POI Trockenstufen Baumwolle 68
P02 Trockenstufen Pflegeleicht 68
P04 Abkühlzeitverlängerung.... 68
P06 Tastenton.... 69
P07 Pin-Code 69
P08 Leitfähigkeit 69
PII Ausschaltverhalten Bedienfeld 70
PI2 Ausschaltverhalten Trockner 70
PI3 Memory.... 71
PI4 Knitterschutz 71
P23 Helligkeit Lichtfelder gedimmt 71

Lesen Sie unbedingt diese Gebrauchsanweisung.

Dieser Trockner entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Benutzen des Trockners die Gebrauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner.

Bewahren Sie diese Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

▶ Dieser Trockner ist dazu bestimmt, im Haushalt und in haushalts-ähnlichen Aufstellumgebungen verwendet zu werden.
▶ Dieser Trockner ist nicht für den Gebrauch im Außenbereich bestimmt.
Benutzen Sie den Trockner ausschließlich im haushaltsüblichen Rahmen nur zum Trocknen von in Wasser gewaschenen Textilien, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind.

Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

▶ Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Trockner ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Trockner nur ohne Aufsicht bedienen, wenn ihnen der Trockner so erklärt wurde, dass sie den Trockner sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
▶ Kinder dürfen den Trockner nicht ohne Aufsicht reinigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Trockners aufhalten. Lassen Sie Kinder niemals mit dem Trockner spielen.

Technische Sicherheit

Kontrollieren Sie den Trockner vor der Aufstellung auf äußere sichtbare Schäden.
Einen beschädigten Trockner nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Trockners unbedingt die Anschlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Der zuverlässige und sichere Betrieb des Trockners ist nur dann gewährleistet, wenn der Trockner am öffentlichen Stromnetz angeschlossen ist.

Die elektrische Sicherheit dieses Trockners ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung geprüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

▶ Verwenden Sie aus Sicherheitsgründen keine Verlängerungskabel, Mehrfach-Tischsteckdosen oder Ähnliches (Brandgefahr durch Überhitzung).

Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

▶ Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die Miele keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schäden kein Garantieanspruch.
▶ Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.
Im Fehlerfall oder bei der Reinigung und Pflege ist dieser Trockner nur dann vom Elektronetz getrennt, wenn

- der Netzstecker des Trockners gezogen ist oder

– die Sicherung der Hausinstallation ausgeschaltet ist oder

– die Schraubsicherung der Hausinstallation ganz herausgeschraubt ist.

▶ Dieser Trockner darf nicht an nichtstationären Aufstellungsorten (z. B. Schiffe) betrieben werden.
Nehmen Sie keine Veränderungen am Trockner vor, die nicht ausdrücklich von Miele zugelassen sind.

Erläuterungen zur Wärmepumpe und zum Kältemittel:

Dieser Trockner arbeitet mit einem gasförmigen Kältemittel, das ein Kompressor verdichtet. Das durch Verdichtung auf ein höheres Temperaturniveau gebrachte und verflüssigte Kältemittel wird in einem geschlossenen Kreislauf durch die Wärmetauschereinheit geleitet, in der ein Wärmeaustausch mit der vorbeiströmenden Trocknungsluft stattfindet.

• Brummgeräusche während des Trockenvorganges, die durch die Wärmepumpe erzeugt werden, sind normal. Die einwandfreie Funktion des Trockners ist nicht beeinträchtigt.
  – Das Kältemittel ist nicht brennbar und nicht explosiv.

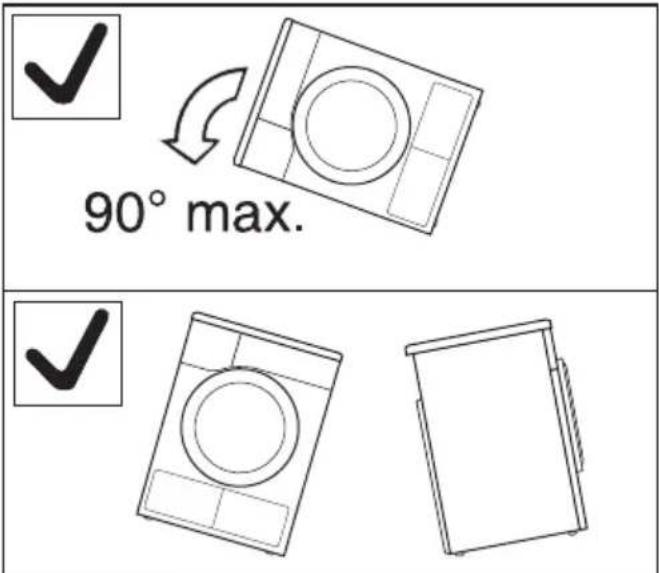

  – Eine Stillstandzeit nach richtigem Transport und Aufstellen des Trockners ist im Allgemeinen nicht notwendig (siehe Kapitel "Aufstellen und Anschließen").

Ansonsten: Stillstandzeit beachten! Sonst kann die Wärmepumpe Schaden nehmen!

- Dieser Trockner enthält fluorierte Treibhausgase. Hermetisch geschlossen.

Bezeichnung des Kältemittels: R134a

Kältemittelmenge: 0,34 kg

Treibhauspotential Kältemittel: 1430 kg CO₂ e

Treibhauspotential Gerät: 486 kg CO₂ e

Beachten Sie die Anweisungen im Kapitel "Aufstellen und An- schließen" sowie das Kapitel "Technische Daten".
Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.
Der Luftspalt zwischen Trocknerunterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.
Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.
Dieser Trockner ist wegen besonderer Anforderungen (z. B. bezüglich Temperatur, Feuchtigkeit, chemischer Beständigkeit, Abriebfestigkeit und Vibration) mit einem Spezial-Leuchtmittel ausgestattet. Dieses Spezial-Leuchtmittel darf nur für die vorgesehene Verwendung genutzt werden. Es ist nicht zur Raumbeleuchtung geeignet. Der Austausch darf nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst durchgeführt werden.

Sachgemäßer Gebrauch

Die maximale Beladungsmenge beträgt 8,0 kg (Trockenwäsche). Die teilweise geringeren Beladungsmengen für einzelne Programme können Sie dem Kapitel "Programmübersicht" entnehmen.
▶ Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie

• ungewaschen sind.
• nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z. B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstent-zündung, sogar nach Beendigung des Trockenvorganges und außerhalb des Trockners.
  – mit feuergefährlichen Reinigungsmitteln oder mit Rückständen von Aceton, Alkohol, Benzin, Petroleum, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien (kann z. B. bei Mopps, Aufnehmern, Wischlappen vorliegen) behaftet sind.
  – mit Haarfestiger-, Haarspray-, Nagellackentferner- oder ähnlichen Rückständen behaftet sind.

Waschen Sie deshalb solche besonders stark verschmutzten Textilien besonders gründlich:

zusätzliche Menge Waschmittel verwenden und eine hohe Temperatur wählen. Im Zweifelsfall diese mehrmals waschen.

Brandgefahr!

Dieser Trockner darf nicht an einer steuerbaren Steckdose (z. B. über eine Zeitschaltuhr oder an einer elektrischen Anlage mit Spitzenlastabschaltung) betrieben werden.

Würde das Trockenprogramm vor Beendigung der Abkühlphase abgebrochen, bestünde die Gefahr der Wäscheselbstentzündung.

Alle Gegenstände sind aus den Taschen zu entfernen (wie z. B. Feuerzeuge, Zündhölzer).
▶ Warnung: Den Trockner niemals vor Beendigung des Trockenprogramms ausschalten. Es sei denn, alle Wäschestücke werden sofort entnommen und so ausgebreitet, dass die Wärme abgegeben werden kann.
Weichspüler oder ähnliche Produkte sollten so verwendet werden, wie es in den Anweisungen für den Weichspüler festgelegt ist.
▶ Weil Brandgefahr besteht, dürfen Textilien oder Produkte niemals getrocknet werden,

- wenn industrielle Chemikalien für die Reinigung benutzt worden sind (z. B. in einer Chemischen Reinigung).

– die überwiegend Schaumgummi-, Gummi- oder gummiähnliche Anteile enthalten. Das sind z. B. Produkte aus Latexschaumgummi, Duschhauben, wasserdichte Textilien, gummierte Artikel und Kleidungsstücke, Kopfkissen mit Schaumgummiflocken.

– die mit Füllungen versehen und beschädigt sind (z. B. Kissen oder Jacken). Die herausfallende Füllung kann einen Brand verursachen.

Der Heizphase folgt bei vielen Programmen die Abkühlphase, um sicherzustellen, dass die Wäschestücke bei einer Temperatur verbleiben, bei der sie nicht beschädigt werden (z. B. Vermeidung einer Wäscheselbstentzündung). Erst hiernach ist das Programm beendet. Die Wäsche immer direkt und komplett nach Programmende entnehmen.
Stützen oder lehnen Sie sich nicht auf die Tür. Dieser Trockner kann sonst umkippen.
▶ Schließen Sie die Tür nach jedem Trocknen. So können Sie vermeiden, dass

• Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.
• Kleintiere in den Trockner klettern.
  Dieser Trockner darf niemals ohne oder

– mit beschädigten Flusenfiltern betrieben werden.

- mit beschädigtem Sockelfilter betrieben werden.

Dieser Trockner würde übermäßig verflusen, was einen Defekt zur Folge hätte!

Die Flusenfilter müssen nach jedem Trocknen gereinigt werden!
Die Flusenfilter oder der Sockelfilter müssen nach der Nassreinigung getrocknet werden. Durch nasse Flusen-/Sockelfilter können Funktionsstörungen beim Trocknen auftreten!

Stellen Sie den Trockner nicht in frostgefährdeten Räumen auf. Bereits Temperaturen um den Gefrierpunkt beeinträchtigen die Funktionsfähigkeit des Trockners. Gefrierendes Kondenswasser in der Pumpe und im Ablaufschlauch kann zu Schäden führen.

Wenn Sie das Kondenswasser extern ableiten, dann sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z. B. in ein Waschbecken einhängen.

Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwasser.

Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

▶ Halten Sie den Aufstellraum des Trockners immer frei von Staub und Flusen.

Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärmetauscher verstopfen.

▶ Den Trockner nicht nass abspritzen.

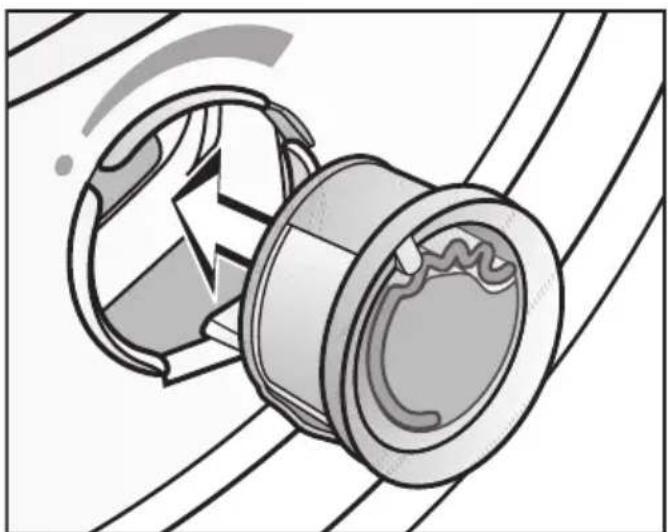

Verwendung des Duftflakons (nachkaufbares Zubehör)

Es darf nur der original Miele Duftflakon verwendet werden.
▶ Den Duftflakon nur in der Verkaufsverpackung lagern, deshalb diese aufbewahren.
Achtung, Duftstoff kann auslaufen! Den Duftflakon oder den Flusenfilter mit dem montierten Duftflakon gerade halten und niemals hinlegen oder kippen.
Ausgelaufenen Duftstoff sofort mit einem saugfähigen Tuch aufwischen: vom Fußboden, vom Trockner, von Trocknerteilen (z. B. dem Flusenfilter).
Bei Körperkontakt mit ausgelaufenem Duftstoff: Haut gründlich mit Wasser und Seife reinigen. Augen mindestens 15 Minuten lang mit sauberem Wasser spülen. Bei Verschlucken den Mund gründlich mit sauberem Wasser ausspülen. Nach Augenkontakt oder Verschlucken einen Arzt aufsuchen!
Kleidung, die mit ausgelaufenem Duftstoff in Kontakt kommt, sofort wechseln. Kleidung oder Tücher gründlich mit reichlich Wasser und Waschmittel reinigen.
Es besteht Brandgefahr oder Gefahr von Beschädigung des Trockners bei Nichtbeachtung dieser Hinweise:

- Niemals Duftstoff in den Duftflakon nachfüllen.

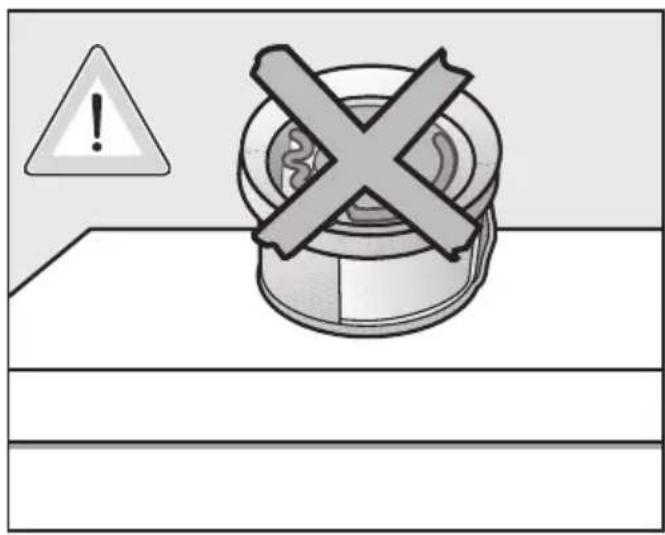

– Niemals einen defekten Duftflakon verwenden.

▶ Den leeren Duftflakon mit dem Restmüll entsorgen und niemals anderweitig verwenden.

Zusätzlich die dem Duftflakon beigefügte Information beachten.

Zubehör

Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind.
Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
Miele Trockner und Miele Waschmaschinen können als Wasch-Trocken-Säule aufgestellt werden. Dazu ist als nachkaufbares Zubehör ein Miele Wasch-Trocken-Verbindungssatz erforderlich. Es ist darauf zu achten, dass der Wasch-Trocken-Verbindungssatz zu dem Miele Trockner und der Miele Waschmaschine passt.
Achten Sie darauf, dass der als nachkaufbares Zubehör erhältliche Miele Sockel zu diesem Trockner passt.

⚠️ Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Bedienblende

Extratrocken Schranktrocken Bügelfeucht Mangelfeucht Schonen + Start/Stop 8:8.8 Perfect Dry Baumwolle Express Baumwolle Jeans Pflegeleicht Outdoor Feinwäsche Imprägnieren Finish Wolle Vorbügeln Oberhemden Lüften warm ①②③④⑤⑥⑦⑧

① Bedienfeld
② Sensortasten für die Trockenstufen
③ Kontrollleuchten 🎯 🍴 leuchten im Bedarfsfall
④ Sensortaste Schonen+ zum schonenden Trocknen
⑤ Zeitanzeige für die Programmdauer

⑥ Sensortasten < ♩ > für die Zeitwahl
⑦ Sensortaste Start/Stop für den Programmstart/-abbruch

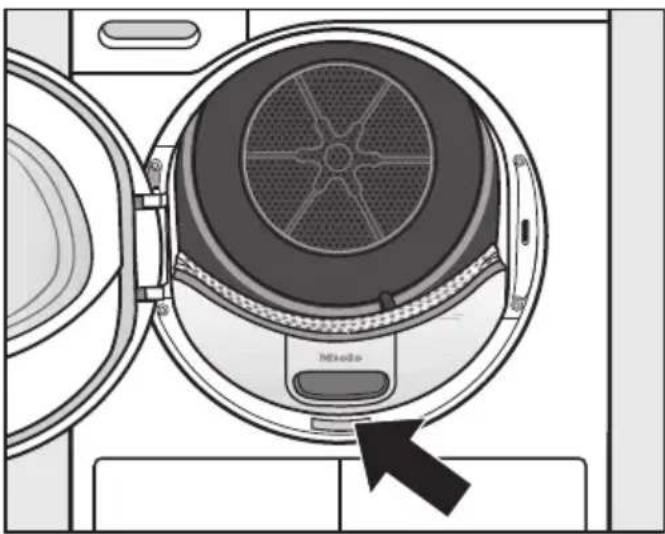

⑧ Optische Schnittstelle für den Kundendienst
⑨ Programmwähler zur Programmwahl und zum Aus- schalten. Durch die Programmwahl wird der Trockner eingeschaltet und über Programmwählerstellung ⏻ ausgeschaltet.

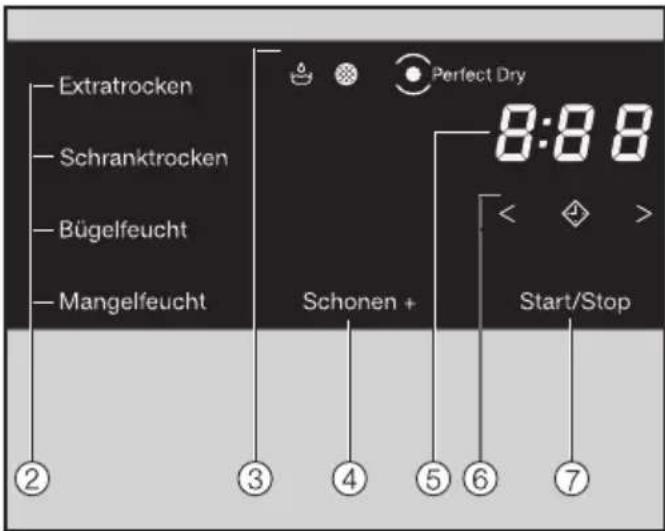

Funktionsweise Bedienfeld

Extratrocken Schranktrocken Bügelfeucht Mangelfeucht ② ③ ④ ⑤ ⑥ ⑦ Perfect Dry 8:88 < > Start/Stop

Die Sensortasten ②, ④, ⑥ und ⑦ reagieren auf Berührung mit den Finger- spitzen. Die Auswahl ist möglich, solange die jeweilige Sensortaste be-leuchtet ist.

Eine hell leuchtende Sensortaste bedeutet: aktuell ausgewählt

Eine gedimmt leuchtende Sensortaste bedeutet: Auswahl möglich

② Sensortasten für die Trockenstufen

Nach Wahl eines Trockenstufenprogramms mit dem Programmwähler leuchtet die vorgeschlagene Trockenstufe auf.

Wählbare Trockenstufen leuchten gedimmt auf.

③ Kontrollleuchten

leuchtet, wenn der Kondenswasserbehälter ausgeleert werden muss.

leuchtet, wenn der Sockelfilter gereinigt werden muss.

- ⚙ PerfectDry

Das Perfect Dry-System misst die Restfeuchte der Wäsche in den Trockenstufenprogrammen und sorgt so für eine genaue Trocknung.

Diese Anzeige ...

... blinkt nach Programmstart so lange, bis die Programmdauer ermittelt ist und erlischt.

... leuchtet mit erreichter Trockenstufe, gegen Ende des Programms.

... bleibt bei diesen Programmen dunkel: Finish Wolle, Lüften warm.

④ Sensortaste Schonen+

Zum Trocknen temperaturempfindlicher Textilien mit dem Symbol ☐. Bei Berühren leuchtet Schonen+ hell auf.

Bei einigen Programmen ist Schonen+ immer aktiv (leuchtet) bzw. nicht aktiv (leuchtet nicht).

⑤ Zeitanzeige

Die verbleibende Programmdauer wird in Stunden und Minuten angezeigt.

Die Dauer der meisten Programme kann variieren, was zu Zeitsprüngen führen kann. Sie ist u.a. von der Menge, Art oder Restfeuchte der Wäsche abhängig. Die lernfähige Elektronik passt sich dem an und wird immer genauer.

⑥ Sensortasten < ◇>

-

Nach Berühren der Sensortaste ♦ wird ein späterer Programmstart (Startvorwahl) gewählt. Bei Anwahl leuchtet ♦ hell auf.

- < >

Durch Berühren der Sensortaste < oder > wird die Dauer der Startvorwahl oder des Programms Lüften warm gewählt.

⑦ Sensortaste Start/Stop

Durch Berühren der Sensortaste Start/Stop wird das gewählte Programm ge-startet oder ein gestartetes Programm abgebrochen. Die Sensortaste leuchtet pulsierend, sobald ein Programm ge-startet werden kann und leuchtet kon-stant nach Programmstart.

Schutzfolie und Werbeaufkleber entfernen

■ Entfernen Sie
– die Schutzfolie von der Tür.
- alle Werbeaufkleber (soweit vorhanden) von der Vorderseite und vom Deckel.

⚠️ Aufkleber, die Sie nach Öffnen der Tür sehen (z. B. das Typenschild), dürfen Sie nicht entfernen!

Nach dem Aufstellen

⚠️ Den Trockner vor der ersten Inbetriebnahme richtig aufstellen und anschließen. Erfolgte ein Transport entgegen der Beschreibung im Kapitel "Aufstellen und Anschließen", dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor dieser Trockner elektrisch angeschlossen wird.

Erstinbetriebnahme gemäß dieser Gebrauchsanweisung durchführen

■ Lesen Sie die Kapitel "1. Die richtige Wäschepflege beachten" und "2. Trockner beladen".
■ Sie können danach den Trockner beladen und ein Programm wählen, wie im Kapitel "3. Programm wählen und starten" beschrieben.

So können Sie eine unnötige Verlängerung der Trockenzeit und einen erhöhten Energieverbrauch vermeiden:

• Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl in der Waschmaschine schleudern.
  Sie können beim Trocknen ca. 20 % Energie, aber auch Zeit sparen, wenn Sie z. B. mit 1600 U/min statt mit 1000 U/min schleudern.
• Nutzen Sie für das jeweilige Trockenprogramm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Sorgen Sie dafür, dass die Raumtemperatur nicht zu hoch ist. Wenn sich andere wärmeerzeugende Geräte im Raum befinden, dann lüften Sie bzw. schalten Sie diese ab.
  – Reinigen Sie nach jedem Trocknen die Flusenfilter im Einfüllbereich.

Hinweise auf die Reinigung der Flusenfilter und des Sockelfilters finden Sie im Kapitel "Reinigung und Pflege".

- Nutzen Sie möglichst zeitvariable, kostengünstige Stromtarife. Erkundigen Sie sich bei Ihrem Energieversorger. Die Startvorwahlfunktion dieses Trockners unterstützt Sie hierbei: Sie können wählen, wann der Trocknungsprozess innerhalb der nächsten 24 Stunden automatisch starten soll.

Weitere Informationen zum Thema Waschen und Trocknen finden Sie im Internet unter www.forum-waschen.de.

Bereits beim Waschen beach- ten

• Waschen Sie besonders stark verschmutzte Textilien besonders gründlich: Genügend Waschmittel verwenden und eine hohe Temperatur wählen, im Zweifelsfall die Textilien mehrmals waschen.
• Keine tropfnassen Textilien trocknen. Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl in der Waschmaschine schleudern. Je höher die Schleuderdrehzahl ist, desto mehr Energie und Zeit können Sie beim Trocknen sparen.
• Waschen Sie neue farbige Textilien vor dem ersten Trocknen gründlich separat und trocknen Sie diese nicht zusammen mit hellen Textilien. Diese Textilien können beim Trocknen abfärben (auch auf Kunststoffbauteile im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.
• Gestärkte Wäsche können Sie trocknen. Dosieren Sie für den gewohnten Appretureffekt jedoch die doppelte Menge Stärke.

Wäsche für den Trockner vorbereiten

⚠️ Entfernen Sie aus der Wäsche alle Fremdkörper (z. B. Waschmittel-Dosierhilfen, Feuerzeug usw.)!

Diese Teile können schmelzen oder explodieren: Trockner und Wäsche werden sonst beschädigt.

⚠️ Lesen Sie das Kapitel "Sicherheitshinweise und Warnungen". Ansonsten besteht Brandgefahr bei falscher Anwendung und Bedienung!

• Sortieren Sie Textilien nach Faser- und Gewebeart, gleicher Größe, gleichen Pflegesymbolen sowie nach gewünschter Trockenstufe.
• Prüfen Sie die Textilien/Wäsche auf einwandfreie Säume und Nähte. So können Sie vermeiden, dass Textilfüllungen herausfallen. Brandgefahr beim Trocknen!
  – Lockern Sie die Textilien auf.
• Binden Sie Textilgürtel und Schürzenbänder zusammen.
  – Schließen Sie ... ... Bett- und Kissenbezüge, damit keine Kleinteile hineingelangen. ... Haken und Ösen.
  – Vernähen oder entfernen Sie gelöste Formbügel von BHs.
• Öffnen Sie Jacken und lange Reißverschlüsse, damit Textilien gleichmäßig durchtrocknen.
  – Die Knitterbildung in pflegeleichten Textilien nimmt zu, je größer die Beladungsmenge ist. Das trifft besonders auf sehr empfindliches Gewebe zu (z. B. Oberhemden, Blusen). Reduzieren Sie in Extremfällen die Beladungsmenge.

1. Die richtige Wäschepflege beachten

Pflegesymbole

Trocknen
	normale/höhere Temperatur
	reduzierte Temperatur: Schonen+ wählen (für empfindliche Textilien)
	nicht trocknergeeignet
Bügeln und Mangeln
	sehr heiß
	heiß
	warm
	nicht bügeln/mangeln

Wäschepflege mit dem Trockner

Lesen Sie das Kapitel "Programm-übersicht". Dort sind alle Programme und Beladungsmengen angegeben.

• Beachten Sie die maximale Beladungsmenge für jedes Programm. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.
• Wählen Sie eine Trockenstufe nach Anforderung, z. B. . . . ... Schranktrocken, wenn Sie nach dem Trocknen die Wäsche zusammenlegen und verstauen wollen. ... Mangelfeucht, wenn Sie nach dem Trocknen die Wäsche bearbeiten, z. B. mangeln wollen.

– Reine Leinengewebe dürfen Sie nur trocknen, wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrauen.
– Wolle und Wollgemische neigen zum Verfilzen und Schrumpfen. Behandeln Sie diese Textilien nur im Programm Finish Wolle.
- Gewirkte Textilien (z. B. T-Shirts, Unterwäsche) laufen bei der ersten Wäsche oft ein. Deshalb: Die Textilien nicht übertrocknen, um weiteres Einlaufen zu vermeiden. Kaufen Sie gewirkte Textilien eventuell eine oder zwei Nummern größer.
- Bei besonders temperatur- und knitterempfindlichen Textilien die Beladungsmenge reduzieren und Schonen+ wählen.

Es ist unbedingt erforderlich, zuerst das Kapitel "1. Die richtige Wäschepflege beachten" zu lesen.

Tür öffnen

■ Fassen Sie in die Griffmulde und ziehen Sie die Tür auf.
■ Legen Sie die Wäsche aufgelockert in die Trommel.

Überfüllen Sie nie die Trommel. Sonst wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit verstärkter Knitterbildung zu rechnen.

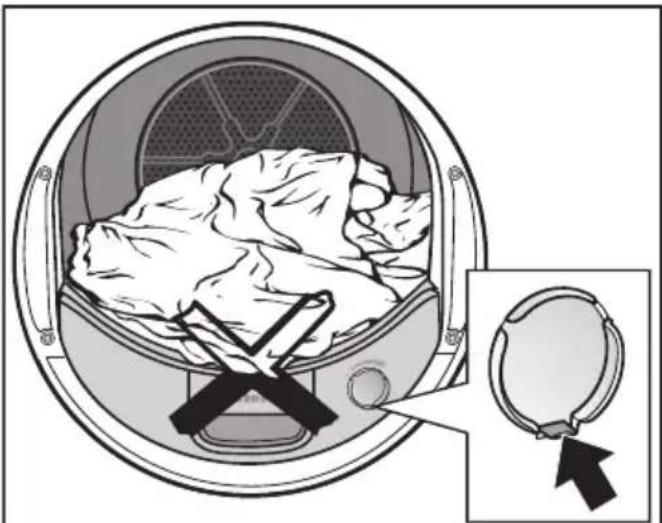

Klemmen Sie beim Schließen der Tür keine Wäscheteile in der Türöffnung ein. Wäscheschäden sind möglich!

Wenn Sie ohne Duftflakon trocknen: Die Lasche am Schieber muss nach ganz unten geschoben sein (Pfeil).

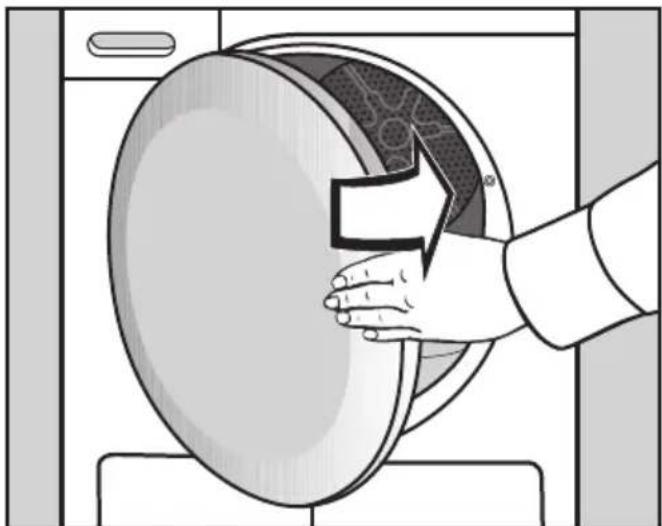

Tür schließen

■ Schließen Sie die Tür mit leichtem Schwung.

3. Programm wählen und starten

Programmwahl

Durch die Programmwahl wird der Trockner eingeschaltet und über Programmwählerstellung ⏻ ausgeschaltet.

Baumwolle Baumwolle Pflegeleicht Feinwäsche Finish Wolle Oberhemden Express Jeans Outdoor Imprägnieren Vorbügeln Lüften warm

■ Drehen Sie den Programmwähler.

Zusätzlich kann eine Trockenstufe leuchten und es werden Zeiten in der Zeitanzeige angezeigt.

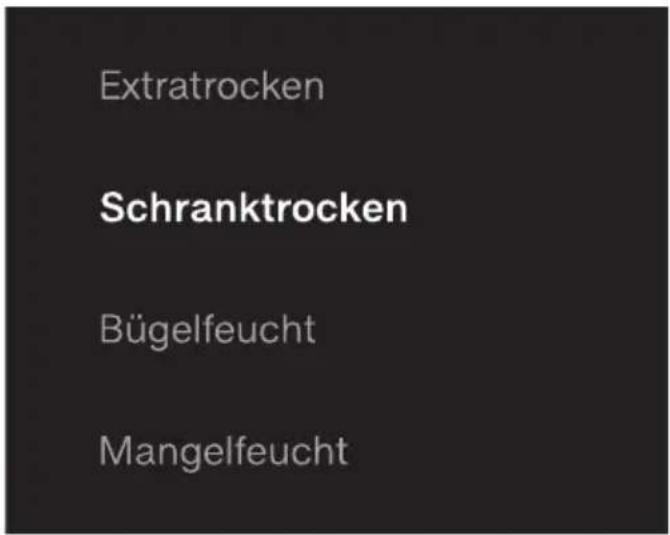

Trockenstufenprogramme

- Baumwolle, Pflegeleicht, Feinwäsche, Express, Oberhemden, Jeans, Outdoor, Vorbügeln

Nach Wahl eines dieser Programme kann anschließend die Trockenstufe geändert werden.

Extratrocken Schranktrocken Bügelfeucht Mangelfeucht

■ Berühren Sie die Sensortaste mit der gewünschten Trockenstufe, die dann hell aufleuchtet.

Bei Baumwolle und Express sind alle Trockenstufen wählbar. Bei den übrigen Programmen ist die Auswahl begrenzt.

Andere und zeitgesteuerte Programme

- Baumwolle □, Finish Wolle, Imprägnieren

Der Trockengrad/die Dauer wird automatisch vom Trockner vorgegeben und ist nicht zu ändern.

- Lüften warm

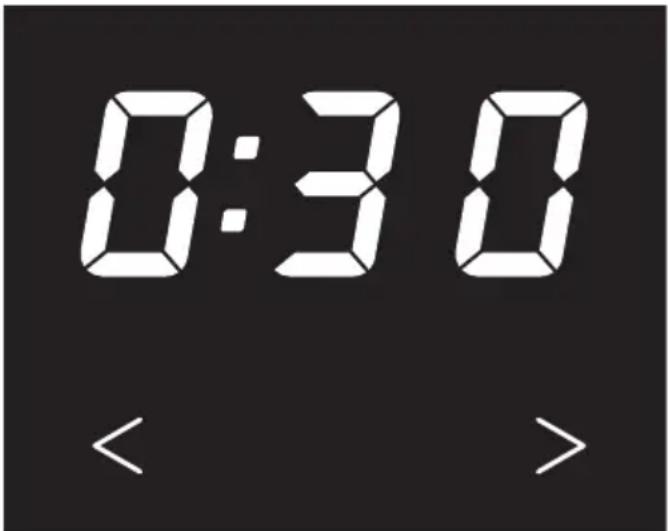

Sie können eine Dauer in Zehn-Minuten-Schritten wählen: Von 0:20 Minuten bis zu 2:00 Stunden.

0:30 < >

■ Berühren Sie die Sensortaste > oder < so oft, bis die gewünschte Programmdauer in der Zeitanzeige leuchtet.

Schonen+ wählen (gegebenenfalls)

Empfindliche Textilien (mit Pflegesymbol ☐, z. B. aus Acryl) werden mit niedrigerer Temperatur und längerer Dauer getrocknet.

■ Berühren Sie die Sensortaste Scho- nen+ , die dann hell leuchtet.

– Schonen+ ist bei diesen Programmen wählbar:

- Baumwolle

- Pflegeleicht

- Oberhemden

- Jeans

- Lüften warm

- Bei Feinwäsche, Vorbügeln, Outdoor ist Schonen+ immer aktiv/nicht abwählbar.

Startvorwahl wählen (gegebenenfalls)

Mit der Startvorwahl können Sie einen späteren Programmstart wählen: Von 0:30 Minuten bis zu 24h (Stunden).

Aber: Startvorwahl in Kombination mit Lüften warm ist nicht möglich. Weitere Informationen erhalten Sie im Kapitel "Startvorwahl".

0:30 < ◇ >

■ Berühren Sie die Sensortaste ♦.
leuchtet hell
■ Berühren Sie die Sensortaste > oder < so oft, bis die gewünschte Startvorwahl in der Zeitanzeige leuchtet.

Programm starten

■ Berühren Sie die pulsierend leuchtende Sensortaste Start/Stop.

Start/Stop leuchtet

Hinweise:

– Die Anzeige Perfect Dry blinkt/leuchtet nur bei den Trockenstufenprogrammen (siehe auch Kapitel "Bedienung des Trockners").
- Dieser Trockner misst die Wäsche-restfeuchte und ermittelt daraus die erforderliche Programmdauer. Wird der Trockner mit wenig oder trockener Wäsche befüllt, so wird diese in einem festen Zeitintervall getrocknet/gelüftet. In diesem Fall leuchtet Perfect Dry am Programmende nicht.

Vermeiden Sie das Übertrocknen von Wäsche und Textilien.

Wäscheteile und Textilien werden sonst strapaziert!

Energieeinsparung:

Nach 10 Minuten werden Anzeigeelemente dunkel geschaltet und Sensor-taste Start/Stop leuchtet pulsierend.

■ Berühren Sie die Sensortaste Start/Stop, um die Anzeigeelemente wieder einzuschalten (hat keine Auswirkung auf ein laufendes Programm).

Programmende/Knitterschutz

Programmende: 0:00 leuchtet und die Sensortaste Start/Stop leuchtet nicht mehr.

Es schließt sich nach Programmende für max. 2 h der Knitterschutz an. Kein Knitterschutz: Finish Wolle. Siehe Kapitel "Programmierfunktion", Abschnitt "P14 Knitterschutz".

Energieeinsparung

• 10 Minuten nach Programmende beginnt die Sensortaste Start/Stop pulsierend zu leuchten und Anzeigeelemente werden dunkelgeschaltet.
• Dieser Trockner schaltet sich 15 Minuten nach Beendigung des Knitterschutz-Rhythmus (bei Programmen ohne Knitterschutz 15 Minuten nach Programmende) automatisch aus.

Wäsche entnehmen

⚠️ Öffnen Sie die Tür niemals vor Beendigung des Trockenvorganges.

■ Fassen Sie in die Griffmulde und ziehen Sie die Tür auf.

■ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen!

Verbleibende Wäsche kann bei erneutem Trocknen Schaden nehmen.

■ Drehen Sie den Programmwähler auf ⏻.

Ein Signal ertönt, solange der Trockner nicht automatisch ausgeschaltet ist.

■ Entfernen Sie die Flusen von den 2 Flusenfiltern in Einfüllbereich der Tür: Kapitel "Reinigung und Pflege", Abschnitt "Flusenfilter".

■ Schließen Sie die Tür mit leichtem Schwung.

■ Leeren Sie den Kondenswasserbehälter.

Trommelbeleuchtung

Die Trommel wird beleuchtet, damit Sie kein Wäschestück beim Entladen übersehen.

Die Trommelbeleuchtung schaltet sich automatisch aus (Energieeinsparung).

Wählen

0:30 < ◇ >

■ Berühren Sie die Sensortaste ◇.

leuchtet hell

■ Berühren Sie die Sensortaste > oder < so oft, bis die gewünschte Startvorwahl in der Zeitanzeige leuchtet.
– Die Anwahl erfolgt von 0:30 (Minuten) bis 10h (Stunden) im Halbstundentakt und danach bis 24h im Stundentakt.
- Bei dauerhaftem Berühren der Sensortaste > oder < läuft die Zeit auf-/abwärts.
- Wird die Sensortaste ◇ erneut berührt, dann wird die gewählte Zeit gelöscht.

Starten

■ Berühren Sie die Sensortaste Start/Stop.
- Start/Stop und ◇ leuchten
- Sensortasten <> leuchten nicht mehr
– Die Startvorwahl zählt über 10h im Stundentakt, danach im Minutentakt bis zum Programmstart herunter.

– Nach jeder Stunde erfolgen kurze Trommeldrehungen bis zum Programmstart (Knitterreduzierung).

Ändern

■ Berühren Sie die Sensortaste Start/Stop.
■ Sie können mit den Sensortasten < > die Zeit ändern.
■ Berühren Sie die Sensortaste Start/Stop, damit die Startvorwahl weiterläuft.

Wäsche nachlegen/entnehmen

■ Sie können die Tür öffnen und Wäsche nachlegen/entnehmen.
– Alle Programmeinstellungen bleiben erhalten.
– Sie können nochmals die Trockenstufe ändern, falls erwünscht.

■ Schließen Sie die Tür.
■ Berühren Sie die Sensortaste Start/Stop, damit die Startvorwahl weiterläuft.

Abbrechen

■ Drehen Sie zum Ausschalten den Programmwähler auf ⏻.

Baumwolle ☐ ** maximal 8,0 kg*

Artikel Normal nasse Baumwollwäsche, wie unter Baumwolle Schranktrocken beschrieben.

Hinweis – Es wird ausschließlich Schranktrocken getrocknet.- Das Programm Baumwolle ☐ ist vom Energieverbrauch für das Trocknen von normal nasser Baumwollwäsche am effizientesten.

Baumwolle maximal 8,0 kg*

Extratrocken, Schranktrocken

Artikel Ein- und mehrlagige Textilien aus Baumwolle: T-Shirts, Unterwäsche, Säuglingswäsche, Arbeitskleidung, Jacken, Decken, Schürzen, Kittel, Frottier-Handtücher/-Badetücher/-Bademäntel, Biber-/Frottier-bettwäsche.

Hinweis – Extratrocken für unterschiedliche, mehrlagige und besonders dicke Textilien wählen.- Gewirkte Textilien (z. B. T-Shirts, Unterwäsche, Säuglingswäsche) nicht Extratrocken trocknen – weil sie einlaufen können.

Bügelfeucht, Mangelfeucht

Artikel Textilien aus Baumwoll- oder Leinengewebe, die nachbereitet werden sollen: Tischwäsche, Bettwäsche, gestärkte Wäsche.

Hinweis Mangelwäsche bis zum Mangeln aufrollen, so bleibt sie feucht.

Pflegeleicht maximal 4,0 kg*

Schranktrocken, Bügelfeucht

Artikel Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben: Berufskleidung, Kittel, Pullover, Kleider, Hosen, Tischwäsche, Strümpfe.

* Gewicht der Trockenwäsche
** Hinweis für Prüfinstitute:
Prüfprogramm gemäß Verordnung 392/2012/EU für das Energieetikett gemessen nach EN 61121

Programmübersicht

Feinwäsche maximal 2,5 kg*

Schranktrocken, Bügelfeucht

Artikel Empfindliche Textilien mit dem Pflegesymbol ☉ aus synthetischen Fasern, Mischgewebe, Kunstseide oder pflegeleicht ausgerüsteter Baumwolle, z. B. Oberhemden, Blusen, Dessous, Textilien mit Applikationen.

Hinweis Für besonders knitterarmes Trocknen die Beladung reduzieren.

Finish Wolle maximal 2,0 kg*

Artikel Wolltextilien und Textilien aus Wollgemischen: Pullover, Strickjacken, Strümpfe.

Hinweis – Wolltextilien werden in kurzer Zeit aufgelockert und flauschiger, aber nicht fertig getrocknet.– Textilien nach Programmende sofort entnehmen.

Oberhemden maximal 2,0 kg*

Schranktrocken, Bügelfeucht

Artikel Hemden, Hemdblusen

Express maximal 4,0 kg*

Extratrocken, Schranktrocken, Bügelfeucht, Mangelfeucht

Artikel Unempfindliche Textilien für das Programm Baumwolle.

Hinweis verkürzte Programmdauer

* Gewicht der Trockenwäsche

Jeans maximal 3,0 kg*
Schranktrocken, Bügelfeucht
Artikel Alle	Jeansstoffe: Hosen, Jacken, Röcke, Hemden.
Outdoor maximal 2,5 kg*
Schranktrocken, Bügelfeucht
Artikel Outdoor-Bekleidung aus trocknergeeignetem Material.
Imprägnieren maximal 2,5 kg*
Artikel Zum	Trocknen trocknergeeigneter Textilien, wie z. B. Mikrofaser, Ski- und Outdoor-Bekleidung, feine dichte Baumwolle (Popelin), Tischdecken.
Hinweis – Es wird ausschließlich Schranktrocken getrocknet.- Dieses Programm beinhaltet eine zusätzliche Fixierungsphase für die Imprägnierung.- Imprägnierte Textilien dürfen ausschließlich nur mit Imprägniermittel mit dem Hinweis "geeignet für Membrantextilien" behandelt sein. Diese Mittel basieren auf fluorchemischen Verbindungen.- Keine Textilien trocknen, die mit paraffinhaltigem Mittel imprägniert wurden, Brandgefahr!

* Gewicht der Trockenwäsche

Programmübersicht

Vorbügeln maximal 1,0 kg*

Schranktrocken, Bügelfeucht

Artikel – Baumwoll- oder Leinengewebe– Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Syn-thetik: Baumwollhosen, Anoraks, Hemden.

Hinweis – Programm zur Reduzierung von Knittern nach vorherigem Schleu-dern in der Waschmaschine.– Auch für trockene Textilien geeignet.– Textilien nach Programmende sofort entnehmen.

Lüften warm maximal 8,0 kg*

Artikel – Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaf-fenheit ungleichmäßig trocknen: Jacken, Kissen, Schlafsäcke und andere voluminöse Textilien.– Trocknen einzelner Wäschestücke: Badetücher, Badekleidung, Spül- und Geschirrtücher.

Hinweis Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probie-ren fest, welche Zeit am besten geeignet ist.

Tipp Nutzen Sie Lüften warm zur Beseitigung oder Reduzierung von Ge-rüchen in sauberer Baumwollbekleidung (Laufzeit: 1/2-1 Stunde). Der Auffrischungseffekt wird verstärkt, wenn Sie die Textilien vor dem Lüften anfeuchten und den Duftflakon (nachkaufbares Zubehör) verwenden. Bei Synthetikanteilen fällt die Geruchsreduzierung gerin-ger aus.

* Gewicht der Trockenwäsche

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern).

Wird der Programmwähler verstellt, leuchtet so lange -0-, bis das ursprüngliche Programm eingestellt wird.

Ausnahme: Über die Programmwählerstellung ⏻ wird der Trockner ausgeschaltet.

Um ein neues Programm wählen zu können, müssen Sie das Programm abbrechen.

Bedenken Sie, dass nach Öffnen der Tür heißer Wasserdampf austreten kann.

Laufendes Programm abbrechen und neues Programm wählen

■ Berühren Sie die Sensortaste Start/Stop.

Die Textilien werden abgekühlt, sofern eine gewisse Trockenzeit und Trocken-temperatur erreicht ist.

Wenn Sie währenddessen erneut Start/Stop berühren, leuchtet 0:00.

■ Drehen Sie zum Ausschalten den Programmwähler auf ⏻.

■ Wählen und starten Sie direkt ein neues Programm.

Wäsche nachlegen oder entnehmen

■ Berühren Sie die Sensortaste Start/Stop.

Die Textilien werden abgekühlt, sofern eine gewisse Trockenzeit und Trocken-temperatur erreicht ist.

Wenn Sie währenddessen erneut die Sensortaste Start/Stop berühren, leuchtet 0:00.

Verbrennungsgefahr:

Berühren Sie nicht die Trommelrückseite beim Nachlegen/Entnehmen von Textilien! Es entstehen hohe Temperaturen im Trommelbereich.

■ Legen Sie Wäsche nach oder entnehmen Sie einen Teil der Wäsche.

■ Schließen Sie die Tür.

Programm fortsetzen:

(gegebenenfalls vorher Trockenstufe wählen)

■ Berühren Sie die Sensortaste Start/Stop.

Programmdauer

Programmablaufänderungen können zu Zeitsprüngen in der Zeitanzeige führen.

Kondenswasserbehälter leeren

Das beim Trocknen anfallende Kondenswasser wird im Kondenswasserbehälter aufgefangen.

Leeren Sie den Kondenswasserbehälter nach dem Trocknen aus!

Ist die maximale Füllmenge des Kondenswasserbehälters erreicht, dann leuchtet 🔒.

löschen: bei eingeschaltetem Trockner Tür öffnen und schließen.

⚠ Damit beim Herausziehen des Kondenswasserbehälters die Tür und Griffblende nicht beschädigt werden: Schließen Sie die Tür immer vollständig.

Miele

■ Ziehen Sie den Kondenswasserbehälter heraus.
■ Tragen Sie den Kondenswasserbehälter waagerecht, damit kein Wasser hinausläuft. Fassen Sie ihn dabei an der Griffblende und am Ende an.

■ Leeren Sie den Kondenswasserbehälter aus.
■ Schieben Sie den Kondenswasserbehälter zurück in den Trockner.

⚠️ Kondenswasser nicht trinken! Gesundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Sie können Kondenswasser im Haus- halt verwenden (z. B. für Dampfbügelei- sen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gie- ßen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Flusenfilter reinigen

Dieser Trockner verfügt über 2 Flusenfilter im Einfüllbereich der Tür: Der obere und der untere Flusenfilter fangen beim Trockenvorgang anfallende Flusen auf.

Sichtbare Flusen entfernen

Entfernen Sie nach jedem Trockenprogramm angefallene Flusen.

Tipp: Sie können Flusen berührungsfrei mit dem Staubsauger absaugen.

■ Öffnen Sie die Tür.

⚠️ Der Duftflakon (falls verwendet) muss zuerst entnommen werden. Siehe Kapitel "Duftflakon".

■ Ziehen Sie den oberen Flusenfilter nach vorne heraus.

■ Entfernen Sie die Flusen (siehe Pfeile) ...

■ . . . von den Siebflächen aller Flusenfilter.
■ ... vom gelochten Wäscheabweiser.
■ Schieben Sie den oberen Flusenfilter bis zum deutlichen Rasten hinein.
■ Schließen Sie die Tür.

Bei einer besonders starken Verstopfung: siehe nachfolgend.

Reinigung und Pflege

Flusenfilter und Luftführungsbereich gründlich reinigen

Reinigen Sie gründlich, wenn sich die Trocknungszeit verlängert hat oder die Siebflächen der Flusenfilter sichtbar verklebt/verstopft sind.

Bei Verwendung des Duftflakons:

Entnehmen Sie diesen!

■ Ziehen Sie den oberen Flusenfilter nach vorne heraus.

■ Drehen Sie am unteren Flusenfilter den gelben Knebel in Pfeilrichtung (bis zum deutlichen Rasten).

■ Ziehen Sie den Flusenfilter (am Knebel gefasst) nach vorne heraus.

■ Entfernen Sie sichtbare Flusen mit dem Staubsauger und langer Staubsaugerdüse aus dem oberen Luftführungsbereich (Öffnungen).

Nassreinigung der Flusenfilter

■ Durchspülen Sie die Siebflächen mit fließendem warmen Wasser.
■ Schütteln Sie die Flusenfilter gründlich aus und trocknen Sie diese vorsichtig ab.

Durch nasse Flusenfilter können

Funktionsstörungen beim Trocknen auftreten!

■ Schieben Sie den unteren Flusenfilter ganz hinein und verriegeln Sie den gelben Knebel.
■ Schieben Sie den oberen Flusenfilter ganz hinein.
■ Schließen Sie die Tür.

Sockelfilter

Reinigen Sie den Sockelfilter immer dann, wenn leuchtet oder sich die Programmlaufzeit verlängert hat.

löschen: Bei eingeschaltetem Trockner Tür öffnen und schließen.

Entnehmen

■ Drücken Sie zum Öffnen gegen die runde, vertiefte Fläche an der Klappe für den Wärmetauscher.

Die Klappe springt auf.

■ Ziehen Sie den Sockelfilter am Griff heraus.

Im Trockner fährt der rechte Führungsstift heraus. Der sorgt dafür, dass sich die Klappe für den Wärmetauscher nur dann schließen lässt, wenn der Sockelfilter richtig herum eingesetzt ist.

Reinigen

■ Ziehen Sie den Griff aus dem Sockelfilter heraus.
■ Stärkere Flusenansammlungen auf dem Sockelfilter können Sie zunächst abstreifen oder mit dem Staubsauger absaugen.
■ Waschen Sie den Sockelfilter unter fließendem Wasser gründlich aus.
■ Drücken Sie den Sockelfilter kräftig aus.

⚠️ Der Sockelfilter darf vor Wiedermontage nicht tropfnass sein. Eine Störung kann auftreten!

■ Entfernen Sie mit einem feuchten Tuch vorhandene Flusen vom Griff.

Klappe für den Sockelfilter reinigen

■ Entfernen Sie mit einem feuchten Tuch vorhandene Flusen. Dabei das Dichtungsgummi nicht beschädigen!
■ Kontrollieren Sie, ob die Kühlrippen mit Flusen verunreinigt sind (nachfolgend).

Wärmetauscher kontrollieren

⚠️ Verletzungsgefahr! Berühren Sie nicht die Kühlrippen mit den Händen. Sie können sich schneiden.

■ Schauen Sie nach, ob sich Flusen angesammelt haben.

Im Falle einer sichtbaren Verschmutzung:

⚠️ Reinigen Sie mit Staubsauger und Saugpinsel. Führen Sie den Saugpinsel nur leicht ohne Druck über die Kühlrippen des Wärmetauschers. Achten Sie darauf, dass Sie die Kühlrippen nicht verbiegen oder beschädigen!

■ Saugen Sie sichtbare Verschmutzungen vorsichtig ab.

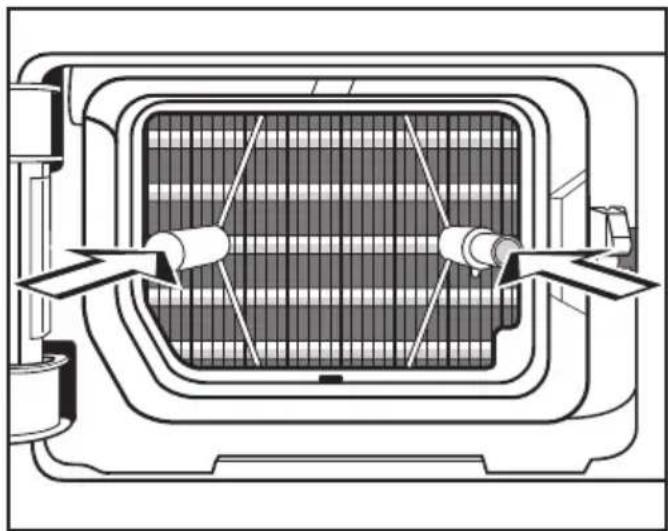

Wiedermontage

■ Stecken Sie den Sockelfilter richtig herum auf den Griff auf.

Damit der Sockelfilter passgenau vor der Wärmetauschereinheit sitzt:

■ Stecken Sie den Griff mit dem Sockelfilter voran richtig herum auf die beiden Führungsstifte:
- Der Miele Schriftzug auf dem Griff darf nicht kopfstehen!
■ Schieben Sie den Sockelfilter vollständig hinein.

Mit Einschieben des Sockelfilters wird auch der rechte Führungsstift eingeschoben.

■ Schließen Sie die Klappe für den Wärmetauscher.

⚠️ Der Trockner darf nur dann betrieben werden, wenn der Sockelfilter eingesetzt ist und die Klappe für den Wärmetauscher geschlossen wird. Nur die geschlossene Klappe gewährleistet die Dichtigkeit des Kondenssystems und eine einwandfreie Funktion des Trockners!

Trockner

!

Trockner vom Elektronetz tren-

!

Keine lösemittelhaltigen Reiniger,

Scheuermittel, Glas- oder Allzweckreiniger verwenden!

Diese können Kunststoffoberflächen und andere Teile beschädigen.

■ Reinigen Sie den Trockner nur leicht feucht mit mildem Reinigungsmittel oder Seifenlauge und einem weichen Tuch.

■ Reinigen Sie die Dichtung an der Innenseite der Tür rundherum mit einem feuchten Tuch.
■ Trocknen Sie alles mit einem weichen Tuch ab.
■ Edelstahl (z. B. die Trommel) können Sie mit geeignetem Edelstahl-Putzmittel reinigen, was aber nicht unbedingt nötig ist.

Nutzen Sie den Duftflakon (nachkaufbares Zubehör), wenn Ihre Wäsche einen besonderen Duft erhalten soll.

⚠️ Lesen Sie zuerst das Kapitel "Sicherheitshinweise und Warnungen", Abschnitt "Verwendung des Duftflakons (nachkaufbares Zubehör)".

Duftflakon einsetzen

Den Duftflakon nur wie abgebildet halten. Nicht schräg halten oder kippen, sonst läuft Duftstoff aus.

■ Umklammern Sie den Duftflakon fest – damit der Duftflakon nicht aus Versehen geöffnet wird!
■ Ziehen Sie das Schutzsiegel ab.
■ Öffnen Sie die Tür des Trockners.

Der Duftflakon wird in den oberen Flusenfilter eingesteckt. Hierzu finden Sie eine Öffnung rechts neben der Griffmulde.

Wenn Sie keinen Duftflakon benutzen: Der Schieber muss immer geschlossen bleiben (an der Lasche nach ganz unten schieben)!

■ Öffnen Sie den Schieber an seiner Lasche, bis die Lasche oben rechts ist.

■ Stecken Sie den Duftflakon bis zum Anschlag in die Öffnung.

Die Markierungen ① und ② müssen sich gegenüberliegen.

■ Drehen Sie den äußeren Ring ® ein wenig nach rechts.

① click !

- Es ist ein geringer Rastwiderstand und ein leises "click"-Geräusch wahrnehmbar.

Die Markierung ② muss sich in Position ⑩ befinden: Das ist die Position, an der ein Rastwiderstand zu spüren ist.

Vor dem Trocknen

Die Duftintensität kann gewählt werden.

■ Drehen Sie den äußeren Ring nach rechts: Je weiter der Duftflakon geöffnet wird, desto stärker ist die Duftintensität.

Eine zufriedenstellende Duftübertragung erfolgt nur bei feuchter Wäsche und längeren Trocknungszeiten mit genügend Wärmeübertragung. Dabei ist der Duft auch im Aufstellraum des Trockners wahrnehmbar.

Nach dem Trocknen

Damit nicht unnötig Duftstoff entweicht:

■ Drehen Sie den äußeren Ring nach links, bis sich die Markierung ② in Position ⑩ befindet.

Es ist ein geringer Rastwiderstand wahrnehmbar.

Wenn hin und wieder ohne Duftflakon getrocknet werden soll

■ Entnehmen Sie den Duftflakon und lagern Sie ihn der Verkaufsverpackung zwischen.

Duftflakon austauschen

Wenn die Duftintensität nicht mehr ausreichend ist:

■ Drehen Sie den äußeren Ring nach links, bis sich die Markierungen ① und ② gegenüberliegen.

■ Tauschen Sie den Duftflakon aus.

Der Duftflakon kann beim Miele Fachhändler, beim Miele Werkkunden-dienst oder im Internet bestellt werden.

Den Duftflakon nie hinlegen – läuft Duftstoff aus!

Den Duftflakon nur in der Verkaufsverpackung lagern

• Wenn der Duftflakon z. B. während der Reinigung des Flusenfilters zwischen gelagert wird: Die Verkaufsverpackung nicht hochkant oder kopfüber lagern, damit kein Duftstoff ausläuft.
• kühl und trocken lagern
• nicht dem Sonnenlicht aussetzen
  – bei Neukauf: Schutzsiegel erst kurz vor Gebrauch abziehen

Flusenfilter reinigen

Werden Flusenfilter und Sockelfilter nicht gereinigt, dann wird die Duftintensität reduziert!

⚠️ Der Duftflakon muss entnommen werden, wenn der Flusenfilter gereinigt wird.

⚠️ Damit kein Duftstoff ausläuft: Den Duftflakon nur in der Verkaufsverpackung wie abgebildet zwischenlagern!

■ Reinigen Sie die Flusenfilter und den Sockelfilter: Siehe Kapitel "Reinigung und Pflege".

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

Kontrollanzeigen und Hinweise

Problem Ursache und Behebung
leuchtet nach einem Programmabbruch, ein Signal ertönt	Der Kondenswasserbehälter ist voll oder der Ablaufschlauch ist geknickt.Entleeren Sie das Kondenswasser.Prüfen Sie den Ablaufschlauch.Siehe Kapitel "Reinigung und Pflege".ausschalten:Öffnen und schließen Sie die Tür (bei eingeschaltem Trockner).
leuchtet am Programmende	Es liegt eine Verschmutzung durch Flusen vor.Reinigen Sie die Flusenfilter.Reinigen Sie den Sockelfilter.Siehe Kapitel "Reinigung und Pflege".ausschalten:Öffnen und schließen Sie die Tür (bei eingeschaltem Trockner).
-0-leuchtet Der Programmwähler wurde verstellt.Wählen Sie das ursprüngliche Programm, dann leuchtet die Restzeit wieder auf.
Am Programmende blinken Balken:☐☐...☐☐...☐☐...	Das Programm ist beendet, aber die Wäsche wird noch abgekühlt.Sie können die Wäsche entnehmen und ausbreiten oder weiter abkühlen lassen.
Nach dem Einschalten blinkt / leuchtet ---, keine Programmwahl ist möglich	Der Pin-Code ist aktiviert.Siehe Kapitel "Programmierfunktion", Abschnitt "P07 Pin-Code".
F und 066 blinken nach einem Programmabbruch, ein Signal ertönt	Es liegt eine stärkere Verschmutzung durch Flusen vor.■ Reinigen Sie die Flusenfilter.■ Reinigen Sie den Sockelfilter.■ Reinigen Sie die Luftwege: Den Luftführungsbe-reich unterhalb des Sockelfilters und den Wärme-tauscher.■ Siehe Kapitel "Reinigung und Pflege".F 066 ausschalten:■ Schalten Sie den Trockner aus und ein.
F und eine andere Zif-fern kombination blinken nach einem Programm-abbruch, ein Signal er-tönt	Die Ursache lässt sich nicht unmittelbar feststellen.■ Schalten Sie den Trockner aus und ein.■ Starten Sie ein Programm.Erfolgen wieder Programmabbruch und Fehlermel-dung, liegt ein Defekt vor. Informieren Sie den Miele Kundendienst.
0:00 leuchtet und das Programm wurde abge-brochen, ein Signal er-tönt	Die Wäsche hat sich ungünstig verteilt oder aufgerollt.■ Lockern Sie die Wäsche auf und entnehmen Sie eventuell einen Teil der Wäsche.■ Schalten Sie den Trockner aus und ein.■ Starten Sie ein Programm.

Ein nicht zufriedenstellendes Trockenergebnis

Problem Ursache und Behebung
Die Wäsche ist nicht zu-friedenstellend getrock-net	Die Beladung bestand aus unterschiedlichen Geweben.■ Trocknen Sie mit Lüften warm nach.■ Wählen Sie demnächst ein geeignetes Programm.Tipp: Sie können die Trockenstufen einiger Programme individuell anpassen. Siehe Kapitel "Programmierfunktionen", Abschnitte "P01 Trockenstufen Baumwolle", "P02 Trockenstufen Pflegeleicht".
Wäsche oder federgefüllte Kopfkissen entwickeln durch das Trocknen einen unangenehmen Geruch.	Wäsche wurde mit zu wenig Waschmittel gewaschen. Federn haben die Eigenschaft, bei Wärme Eigengerüche zu entwickeln.■ Wäsche: mit genügend Waschmittel waschen■ Kopfkissen: außerhalb des Trockners auslüften■ Nutzen Sie beim Trocknen den Duftflakon (nachkaufbares Zubehör), wenn Sie einen besonderen Duft bevorzugen.
Wäschestücke aus synthetischen Fasern sind nach dem Trocknen statisch aufgeladen.	Synthetisches neigt zu statischen Aufladungen.■ Ein beim Waschen verwendetes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.
Es haben sich Flusen gebildet.	Flusen, die sich hauptsächlich durch Abrieb beim Tra-gen oder zum Teil beim Waschen auf den Textilien gebildet haben, lösen sich. Die Beanspruchung im Trockner ist eher gering.Anfallende Flusen werden durch Flusen- und Sockelfilter aufgefangen und können leicht entfernt werden.■ Siehe Kapitel "Reinigung und Pflege".

Andere Probleme

Problem Ursache und Behebung
Der Trockenvorgang dauert sehr lange oder wird sogar abgebrochen*	Der Aufstellraum ist zu warm.■ Lüften Sie gründlich.
	Waschmittelrückstände, Haare und Feinstflusen können Verstopfungen verursachen.■ Reinigen Sie die Flusenfilter und den Sockelfilter.■ Entfernen Sie sichtbare Flusen, hinter der Klappe im Wärmetauscherraum (siehe Kapitel "Reinigung und Pflege", Abschnitt "Sockelfilter").
	Das Gitter unten rechts ist zugestellt worden.■ Entfernen Sie Wäschekorb oder andere Gegenstände.
	Die Flusenfilter und der Sockelfilter sind nass eingesetzt worden.■ Die Flusenfilter und der Sockelfilter müssen trocken sein.
	Die Textilien sind zu nass.■ Schleudern Sie in der Waschmaschine mit höherer Drehzahl.
	Die Trommel ist zu voll.■ Berücksichtigen Sie die maximale Beladungsmenge pro Trockenprogramm.
	Aufgrund metallischer Reißverschlüsse wird der Feuchtegrad der Wäsche nicht exakt ermittelt.■ Öffnen Sie künftig die Reißverschlüsse.■ Tritt das Problem erneut auf, trocknen Sie diese Textilien im Programm Lüften warm.
	* Vor einem neuen Programmstart:■ Schalten Sie den Trockner aus und ein.
Es sind Betriebsgeräusche (Sirren / Brummen) zu hören	Keine Störung! Der Kompressor ist in Betrieb. Das sind normale Geräusche, die durch den Betrieb des Kompressors hervorgerufen werden.
Es lässt sich kein Programm starten.	Die Ursache lässt sich nicht unmittelbar feststellen.■ Den Netzstecker einstecken.■ Den Trockner einschalten.■ Die Tür des Trockners schließen.■ Die Sicherung der Hausinstallation prüfen.
	Stromausfall? Nach Rückkehr der Versorgungsspannung startet ein zuvor gelaufenes Programm automatisch.
Es leuchtet nur noch die Sensortaste Start/Stop pulsierend	10 Minuten nach Programmende leuchtet die Sensortaste Start/Stop pulsierend und Anzeigeelemente werden dunkelgeschaltet: Energieeinsparung. Das ist kein Fehler, sondern eine ordnungsgemäße Funktion.Wenn sich der Trockner im Knitterschutz befindet, dreht sich die Trommel von Zeit zu Zeit.■ Berühren Sie eine Sensortaste, um Anzeigeelemente einzuschalten.Siehe Kapitel "Programmierfunktionen", Abschnitt "PII Ausschaltverhalten Bedienfeld".
Der Trockner ist nach Programmende ausgeschaltet	Dieser Trockner schaltet sich automatisch aus: Energieeinsparung. Das ist kein Fehler, sondern eine ordnungsgemäße Funktion.■ Wählen Sie ein Programm, um den Trockner einzuschalten.Tipp: Sie können das ändern. Siehe Kapitel "Programmierfunktionen", Abschnitt "PI2 Ausschaltverhalten Trockner".
Die Trommelbeleuchtung leuchtet nicht.	Die Trommelbeleuchtung schaltet sich automatisch aus ...bei geschlossener Tür... bei geöffneter Tür nach einigen Minuten (Energieeinsparung).Die Trommelbeleuchtung leuchtet beim Öffnen der Tür, wenn der Trockner eingeschaltet ist.

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben können, benachrichtigen Sie Ihren Miele Fachhändler oder den Miele Kundendienst.

Die Telefonnummer des Miele Kundendienstes finden Sie am Ende dieses Dokumentes.

Der Kundendienst benötigt die Modellbezeichnung und die Fabrikationsnummer. Beide Angaben finden Sie auf dem Typenschild.

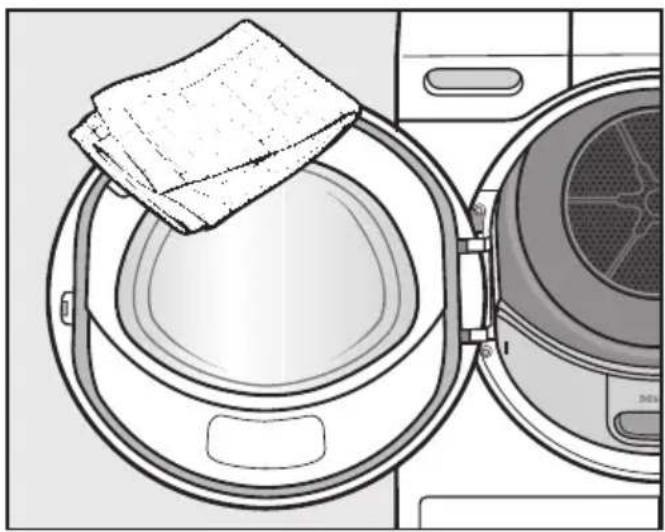

Das Typenschild finden Sie, wenn Sie die Tür Ihres Trockners öffnen:

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kundendienst.

Diese und viele weitere interessante Produkte können Sie auch im Miele Webshop bestellen.

Trocknerkorb

Mit dem Trocknerkorb können Sie solche Produkte trocknen oder auslüften, die nicht mechanisch beansprucht werden sollen.

Duftflakon

Nutzen Sie beim Trocknen den Duftflakon, wenn Sie einen besonderen Duft bevorzugen.

Ersatzteile

Miele Original Ersatzteile sind noch nach mehr als 10 Jahren erhältlich.

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingungen.

Vorderansicht

Miele ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① Netzanschlussleitung
② Bedienungsblende
③ Kondenswasserbehälter
- nach dem Trocknen entleeren
④ Tür
- nicht beim Trocknen öffnen

⑤ Klappe für den Wärmetauscher und Sockelfilter

- nicht beim Trocknen öffnen

⑥ vier höhenverstellbare Schraubfüße

⑦ Öffnung für Kühlluft

- nicht mit einem Wäschekorb oder Gegenständen blockieren

⑧ Ablaufschlauch für Kondenswasser

Rückansicht

① Deckelüberstand mit Griffmöglichkeiten zum Transportieren (Pfeile)
② Zubehör für externen Kondenswasseranschluss: Schlauchschelle, Adapter und Schlauchhalter
③ Ablaufschlauch für Kondenswasser
④ Netzanschlussleitung

Trockner zum Aufstellungsort tragen

⚠️ Die hintere Befestigung des Deckels kann durch äußere Umstände brüchig werden. Der Deckel kann beim Tragen abreißen. Überprüfen Sie vor dem Tragen den Deckelüberstand auf einen festen Sitz.

■ Tragen Sie den Trockner an den vorderen Gerätefüßen und dem hinteren Deckelüberstand.

⚠️ Transportieren Sie den Trockner nur so, wie abgebildet. Bei liegen- dem Transport müssen Sie den Trockner zur linken Seite kippen.

Erfolgt ein Transport entgegen dieser Beschreibung, dann ist eine Stillstandzeit von ca. 1 Stunde notwendig, bevor dieser Trockner elektrisch angeschlossen wird.

Sonst kann die Wärmepumpe Schaden nehmen!

⚠️ Im Schwenkbereich der Trocknertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert werden.

Dieser Trockner muss lotrecht ausge- richtet werden, damit ein einwandfreier Betrieb gewährleistet ist.

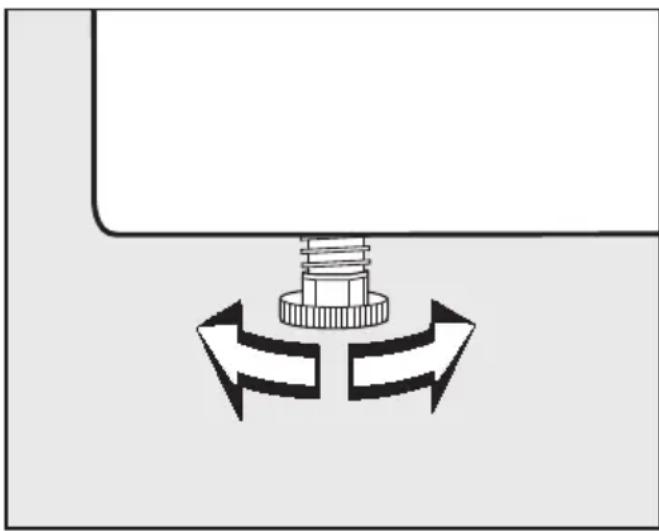

Durch Drehen der Schraubfüße werden Bodenunebenheiten ausgeglichen.

Belüftung

⚠️ Die Öffnung für Kühlluft an der Vorderseite nicht abdecken! Es ist sonst keine ausreichende Luftkühlung des Wärmetauschers gewährleistet.

⚠️ Der Luftspalt zwischen Trocknerunterseite und Fußboden darf nicht durch Sockelleisten, hochflorigen Teppichboden usw. verkleinert werden. Es ist sonst keine ausreichende Luftzufuhr gewährleistet.

Die zur Luftkühlung des Wärmetauschers ausgeblasene warme Luft erwärmt die Raumluft. Sorgen Sie deshalb für eine ausreichende Raumbelüftung: z. B. das Fenster öffnen. Sonst verlängert sich die Trockenzeit (höherer Energiebedarf).

Vor einem späteren Transport

Eine nach dem Trocknen verbliebene geringe Menge Kondenswasser im Bereich der Pumpe kann beim Kippen des Trockners auslaufen. Empfehlung: Vor dem Transport für ca. 1 Minute das Programm Lüften warm starten. Restliches Kondenswasser wird so in den Kondenswasserbehälter (den Sie dann noch einmal ausleeren müssen) oder über den Ablaufschlauch abgeleitet.

Zusätzliche Aufstellungsbedingungen

⚠️ Aus Sicherheitsgründen ist es notwendig, den Trockner vom Netz zu trennen.

Unterbau unter eine Arbeitsplatte oder Einbau in einen Schrank

⚠️ Achtung Wärmebildung: Der aus dem Trockner austretende warme Luftstrom muss abgeführt werden können. Es tritt sonst eine Störung auf!

• Der Elektroanschluss muss in der Nähe des Trockners installiert werden und zugänglich sein.
  – Die Trockenzeit kann sich geringfügig verlängern.

Eine Vermeidung der Wärmebildung kann so erreicht werden:

• Trocknerfüße herausdrehen, so dass ein Spalt von min. 20 mm zwischen Fußboden und Trocknerunterseite entsteht.
  – Eine vorhandene, durchgehende Möbelsockelblende im Bereich des Trockners unterbrechen.
• Öffnungen im Schrank anbringen.

Unterschiebbar

Dieser Trockner darf auch ohne Demontage des Gerätedeckels unter eine Arbeitsplatte geschoben werden.

- Unterbausatz

⚠️ Bei Unterbau unter eine Arbeitsplatte mit Demontage des Gerätedeckels ist ein Unterbausatz erforderlich.

Die Montage / Demontage muss von einer Fachkraft durchgeführt werden.

Das dem Unterbausatz beigefügte Abdeckblech ersetzt den Gerätedeckel. Das Abdeckblech ist aus Gründen der elektrischen Sicherheit erforderlich!

Eine Montageanleitung liegt dem Unterbausatz bei.

Nachkaufbares Zubehör

– Wasch-Trocken-Verbindungssatz

Dieser Trockner kann mit einer Miele Waschmaschine als Wasch-Trocken-Säule aufgestellt werden. Es darf nur der dafür erforderliche Miele Wasch-Trocken-Verbindungssatz verwendet werden.

- Sockel

Für diesen Trockner ist ein Sockel mit Schublade erhältlich.

Kondenswasser extern ablei- ten

Anmerkung

Beim Trocknen anfallendes Kondenswasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kondenswasserbehälter gepumpt.

Sie können das Kondenswasser mit dem Ablaufschlauch auf der Rückseite des Trockners auch extern ableiten. Den Kondenswasserbehälter müssen Sie dann nicht mehr leeren.

Schlauchlänge: 1,60 m

Max. Abpumphöhe: 1,50 m

Max. Abpumplänge: 4,00 m

Als nachkaufbares Zubehör erhalten Sie

– eine Schlauchverlängerung,
- den Bausatz "Rückschlagventil" für einen externen Wasseranschluss. Eine Schlauchverlängerung liegt bei.

Besondere Anschlussbedingungen, die ein Rückschlagventil erfordern

Ohne Rückschlagventil kann

Wasser in den Trockner zurückfließen oder zurückgesaugt werden und auslaufen.

Dieses Wasser kann Schäden am Trockner und im Aufstellraum verursachen.

Bei den besonderen Anschlussbedingungen, wie nachfolgend beschrieben, muss ein Rückschlagventil verwendet werden.

Max. Abpumphöhe mit Rückschlagventil: 1,00 m

Besondere Anschlussbedingungen, bei denen das Rückschlagventil erforderlich ist, sind:

– Ablauf in ein Waschbecken oder einen Bodenablauf, wenn das Schlauchende in Wasser getaucht wird.
- Anschluss am Waschbeckensiphon.
- Diverse Anschlussmöglichkeiten, an die zusätzlich z. B. eine Waschmaschine oder ein Geschirrspüler angeschlossen sind.

Das Rückschlagventil muss so ert werden, dass der Pfeil auf Rückschlagventil in Fließrich- zeigt.

Ansonsten ist kein Abpumpen möglich.

Ablaufschlauch verlegen

⚠️ Nicht am Ablaufschlauch ziehen, ihn nicht dehnen und nicht knicken. Er könnte sonst beschädigt werden!

Im Ablaufschlauch befindet sich eine geringe Menge Restwasser. Stellen Sie deshalb einen Behälter bereit.

■ Ziehen Sie den Ablaufschlauch vom Stutzen ab.
■ Wickeln Sie den Schlauch von der Schlauchwicklung ab und ziehen Sie ihn vorsichtig aus den Klemmhalterungen heraus.
■ Lassen Sie vorhandenes Restwasser in den Behälter ablaufen.

■ Führen Sie den Schlauch – je nach Bedarf – nach rechts oder links.
- Bei Rechtsverlegung können Sie den Schlauch in die Nut festklemmen.
- Den Schlauch sollten Sie in der unteren Klemmhalterung belassen, damit er nicht versehentlich geknickt wird.

Beispiele

- Ablauf in ein Waschbecken oder einen Bodenablauf

Verwenden Sie den Schlauchhalter, um Knicke im Ablaufschlauch zu vermeiden.

■ Drücken Sie links und rechts im Schlauchhalter mit den Daumen die kleinen Rasthaken hinein (dunkle Pfeile) und ...
■ ... ziehen Sie dann den Schlauchhalter nach vorne ab (helle Pfeile).*

⚠️ Sichern Sie den Ablaufschlauch gegen Abrutschen, z. B. durch Festbinden, wenn Sie ihn in ein Waschbecken hängen: siehe Abbildung Vorderansicht.

Auslaufendes Wasser kann Schäden verursachen.

■ Das Rückschlagventil können Sie in das Schlauchende stecken.

* Den Schlauchhalter können Sie später wieder aufstecken, falls Sie das Kondenswasser nicht mehr extern ableiten wollen.

- Direktanschluss an ein Waschbeckensiphon

■ Entnehmen Sie an der oberen Trocknerrückseite den Adapter 1 und die dahinter liegende Schlauchschelle 3.
■ Schließen Sie den Ablaufschlauch an, wie nachfolgend beschrieben.

1. Adapter
2. Waschbecken-Überwurfmutter
3. Schlauchschelle
4. Schlauchende (am Schlauchhalter befestigt)
5. Rückschlagventil
6. Ablaufschlauch des Trockners

■ Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

In der Regel ist die Waschbecken-Überwurfmutter mit einer Scheibe ausgestattet, die Sie entnehmen müssen.

■ Stecken Sie das Schlauchende 4 auf den Adapter 1.
■ Verwenden Sie den Schlauchhalter.
■ Ziehen Sie die Schlauchschelle 3 direkt hinter der Waschbecken-Überwurfmutter mit einem Schraubendreher fest.
■ Stecken Sie das Rückschlagventil 5 in den Ablaufschlauch 6 vom Trockner.

Das Rückschlagventil 5 muss so montiert werden, dass der Pfeil in Fließrichtung (in Richtung Waschbecken) zeigt.

■ Befestigen Sie das Rückschlagventil mit den Schlauchschellen.

Elektroanschluss

Dieser Trockner ist mit einem Anschlusskabel und Netzstecker anschlussfertig ausgerüstet.

Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um den Trockner von der Netzversorgung zu trennen.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte dieser Trockner an Verlängerungskabeln, wie z. B. Mehrfach-Tischsteckdose o. ä., angeschlossen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszuschließen.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

	Beladung1kg U/min	Schleuderstufe Waschmaschine % kWh min	Rest-feuchte	Energie	Laufzeit
Baumwolle2	8,04,0	10001000	6060	1,911,05	15692
Baumwolle Schranktrocken 8,0		120014001600	535044	1,701,601,45	143136121
Baumwolle Schranktrocken inkl. Schonen+	8,0 1000	60 2,04 165
Baumwolle Bügelfeucht 8,0		1000120014001600	60535044	1,451,251,201,00	1151019480
Pflegeleicht Schranktrocken 4,0	1200 40 0,65	57
Pflegeleicht Schranktrocken inkl. Schonen+	4,0 1200	40 0,66 59
Imprägnieren 2,5 800 50 1,22	110
Finish Wolle	2,0 1000	50 0,03 5
Express Schranktrocken	4,0 1000	60 1,10 97
Oberhemden Schranktrocken	2,0 600	60 0,60 58
Jeans Schranktrocken	3,0 900	60 1,28 116
Outdoor Schranktrocken 2,5 800	50 0,85 76
1Gewicht der Trockenwäsche
2Prüfprogramm gemäß Verordnung 392/2012/EU für das Energieetikett gemessen nach EN 61121
Alle nicht gekennzeichneten Werte ermittelt in Anlehnung an Norm EN 61121

Hinweis für die Vergleichsprüfungen:

Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte im Programm Baumwolle Schranktrocken durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Restfeuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz von den angegebenen Werten abweichen.

Höhe 850 mm
Breite 596 mm
Tiefe 636 mm
Tiefe bei geöffneter Tür 1054 mm
Höhe für Unterbau 820 mm (+8/-2 mm)
Breite für Unterbau 600 mm
Tiefe für Unterbau 600 mm
unterschiebbar ja
säulenfähig ja
Gewicht ca. 62 kg
Trommelvolumen 120 l
Beladungsmenge 8,0 kg (Gewicht der Trockenwäsche)
Volumen Kondenswasserbehälter 4,8 l
Schlauchlänge	1,60 m
Maximale Abpumphöhe	1,50 m
Maximale Abpumplänge	4,00 m
Länge der Anschlussleitung	2,00 m
Anschlussspannung	siehe Typenschild
Anschlusswert	siehe Typenschild
Absicherung	siehe Typenschild
Erteilte Prüfzeichen	siehe Typenschild
Energieverbrauch siehe Kapitel "Verbrauchsdaten"
LED Licht emittierende Dioden	Klasse 1

Datenblatt für Haushaltswäschetrockner

nach delegierter Verordnung (EU) Nr. 392/2012

MIELE
Modellname / -kennzeichen TDD220 WP
Nennkapazität ^1	8,0 kg
Art des Haushaltstrockners (Abluft / Kondens) - / •
Energieeffizienzklasse
A+++ (höchste Effizienz) bis D (niedrigste Effizienz) A++
gewichteter jährlicher Energieverbrauch ( AE_c ) ^2	230 kWh/Jahr
Wäschetrockner (mit / ohne Automatik) • / -
Energieverbrauch des Standard-Baumwollprogramms
Energieverbrauch vollständige Befüllung 1,91 kWh
Energieverbrauch Teilbefüllung 1,05 kWh
gewichtete Leistungsaufnahme im Aus-Zustand ( P_o ) 0,40 W
gewichtete Leistungsaufnahme im unausgeschalteten Zustand ( P_i ) 1,50 W
Dauer des unausgeschalteten Zustands ( T_i ) ^3	15 min
Standardprogramm, auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen ^4	Baumwolle mit Pfeil
Programmdauer des Standard-Baumwolle-Programms
Gewichtete Programmdauer 119 min
Programmdauer bei vollständiger Befüllung 156 min
Programmdauer bei Teilbefüllung 92 min
Kondensationseffizienzklasse ^5
A (höchste Effizienz) bis G (niedrigste Effizienz) A
gewichtete Kondensationseffizienz des "Standard-Baumwollprogramms bei vollständiger Befüllung und Teilbefüllung"	94 %
durchschnittliche Kondensationseffizienz des „Standard-Baumwollprogramms bei vollständiger Befüllung“	95 %
durchschnittliche Kondensationseffizienz des „Standard-Baumwollprogramms bei Teilbefüllung"	93 %
Schallleistungspegel (L_WA) ^6	66 dB(A) re 1 pW
Einbaugerät -

• Ja, vorhanden
  ^1 in kg Baumwollwäsche für das Standard-Baumwollprogramm bei vollständiger Befüllung
  2 auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.

3 falls der Haushaltswäschetrockner mit Leistungssteuerung ausgerüstet ist
4 Dieses Programm ist zum Trocknen normaler, nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten.
^5 falls der Haushaltstrockner ein Kondensationswäschetrockner ist
^6 für das Standard-Baumwollprogramm bei vollständiger Befüllung

Programmieren

Mit den Programmierfunktionen können Sie die Elektronik des Trockners Ihren persönlichen Anforderungen anpassen.

Das Programmieren erfolgt in 8 Schritten (1, 2, 3 ... 8) mit Hilfe der Sensortasten.

Einstieg in die Programmierebene

Voraussetzung

• Der Trockner ist eingeschaltet: irgendein Programm ist gewählt.
  – Die Tür des Trockners ist geöffnet.

① Berühren Sie die Sensortaste Start/Stop und halten Sie diese während der Schritte ②-③ berührt.

② Schließen Sie die Tür des Trockners.

Warten Sie, bis die Sensortaste Start/Stop dauerhaft leuchtet ...

3 ... und lassen Sie dann die Sensor-taste Start/Stop los.

Programmierfunktion aus- und an- wählen

Die Nummer der Programmierfunktion wird in der Zeitanzeige durch P in Kombination mit einer Zahl angezeigt: z. B. POI.

4 Durch Berühren der Sensortaste > oder < wählen Sie schrittweise die jeweils nächste oder vorherige Programmierfunktion an:

Programmierfunktion

P01 Trockenstufen Baumwolle

P02 Trockenstufen Pflegeleicht

P04 Abkühlzeitverlängerung

P05 Tastenton

P07 Pin-Code

P08 Leitfähigkeit

PII Ausschaltverhalten Bedienfeld

PI2 Ausschaltverhalten Trockner

PI3 Memory

PI4 Knitterschutz

P23 Helligkeit Lichtfelder gedimmt

5 Bestätigen Sie die gewählte Programmierfunktion mit der Sensortaste Start/Stop.

Programmierfunktion bearbeiten und speichern

Sie können eine Programmierfunktion entweder ein-/ausschalten oder verschiedene Optionen wählen.

6 Durch Berühren der Sensortaste > oder < schalten Sie die Programmierfunktion ein/aus oder wählen eine Option:

Programmierfunktion
	mögliche Auswahl
	-00	-01	-02	-03	-04	-05	-06	-07
P01	X			XX	O	XX
P02			XXX	X	O	XX	X
P04		O	XX	X	bis				-09
P06		O	X
P07		O		X
P08			O	X
P11		X			O
P12			O	XX
P13		O	X
P14		XX	O
P23			X	O		XXXXX

X = wählbar

O = Werkeinstellung

⑦ Bestätigen Sie die gewählte Auswahl mit der Sensortaste Start/Stop.

Jetzt leuchtet wieder die Nummer der Programmierfunktion: z. B. POI.

Programmierebene verlassen

8 Drehen Sie den Programmwähler auf ⏻.

Die Programmierung ist dauerhaft gespeichert. Sie können sie jederzeit wieder ändern.

POI Trockenstufen Baumwolle

Sie können die Trockenstufen des Programms Baumwolle in 7 Stufen individuell anpassen.

Auswahl

-01 = noch feuchter
-02 = feuchter
-03 = etwas feuchter
-04 = Werkeinstellung
-05 = etwas trockener
-06 = trockener
-07 = noch trockener

Ausnahme:

Das Programm Baumwolle ◁ bleibt unverändert.

P02 Trockenstufen Pflegeleicht

Sie können die Trockenstufen des Programms Pflegeleicht in 7 Stufen individuell anpassen.

Auswahl

-01 = noch feuchter
-02 = feuchter
-03 = etwas feuchter
-04 = Werkeinstellung
-05 = etwas trockener
-06 = trockener
-07 = noch trockener

P04 Abkühlzeitverlängerung

Sie können in allen Trockenstufenprogrammen die automatische Abkühlphase vor Programmende in 2-Minuten-Schritten bis zu 18 Minuten verlängern. Dann werden die Textilien stärker abgekühlt.

Auswahl

-00 = Werkeinstellung
-01 = Abkühlzeit 2 Minuten länger
-02 = Abkühlzeit 4 Minuten länger
-03 = Abkühlzeit 6 Minuten länger
-04 = Abkühlzeit 8 Minuten länger
-05 = Abkühlzeit 10 Minuten länger
-05 = Abkühlzeit 12 Minuten länger
-07 = Abkühlzeit 14 Minuten länger
-08 = Abkühlzeit 16 Minuten länger
-09 = Abkühlzeit 18 Minuten länger

P06 Tastenton

Hiermit können Sie einen Signalton aktivieren/deaktivieren, der beim Berühren der Sensortasten ertönt.

Auswahl

$$ \begin{array}{l} - 0 0 = \text { aus } \ - 0 1 = \text { ein (Werkeinstellung) } \ \end{array} $$

Bei einer nicht zulässigen Auswahl er- tönt ein negativer Signalton.

P07 Pin-Code

Der Pin-Code schützt Ihren Trockner vor Fremdbenutzung.

Bei aktiviertem Pin-Code muss nach dem Einschalten der Pin-Code eingegeben werden, damit dieser Trockner bedient werden kann.

Auswahl

$$ - 0 0 = \text { aus (Werkeinstellung) } $$

$$ - 0 1 = \text { ein } $$

Wenn Sie die Auswahl -Öl gewählt haben, kann zukünftig nach dem Einschalten dieser Trockner nur noch durch Eingabe des Pin-Codes benutzt werden.

Trockner mit Pin-Code bedienen

Nach jedem Einschalten des Trockners blinkt und leuchtet in der Zeitanzeige

---

Der Pin-Code lautet 250 und kann nicht verändert werden.

■ Berühren Sie die Sensortaste >, bis als erste Zahl eine 2__ blinkt.

■ Bestätigen Sie mit der Sensortaste Start/Stop.
■ Geben Sie genauso die beiden anderen Zahlen ein.

Nach Eingabe und Bestätigung von 250 kann der Trockner bedient werden.

P08 Leitfähigkeit

Diese Programmierfunktion darf nur eingestellt werden, wenn durch extrem weiches Wasser die Wäsche-restfeuchte falsch ermittelt wird.

Auswahl

$$ \begin{array}{l} - 0 1 = \text { aus (Werkeinstellung) } \ - 0 2 = \text { niedrig } \ \end{array} $$

Bedingung

Das Wasser, in dem die Textilien gewaschen wurden, ist extrem weich und der Leitwert (elektrische Leitfähigkeit) ist kleiner als 150 S/cm. Der Leitwert des Trinkwassers kann beim Wasserwerk nachgefragt werden.

⚠️ Aktivieren Sie -02 wirklich nur dann, wenn o.g. Bedingung vorliegt. Ansonsten ist das Trocknungsergebnis nicht zufriedenstellend!

P// Ausschaltverhalten Bedienfeld

Zur Energieeinsparung werden Zeitanzeige und Sensortasten nach 10 Minuten dunkel geschaltet und allein die Sensortaste Start/Stop leuchtet pulsierend. Das können Sie ändern.

Aber: Keine Ausschaltung im Fehlerfall.

Auswahl

$$ - 0 0 = \text {aus} $$

Zeitanzeige und Sensortasten werden bei eingeschaltetem Trockner nicht dunkel geschaltet.

$$ - 0 2 = \text { ein (Werkeinstellung) } $$

Eine Dunkelschaltung von Zeitanzeige und Sensortasten erfolgt nach 10 Minuten . . .

... wenn nach dem Einschalten keine weitere Bedienung erfolgt.

... nach dem Programmstart. Aber: Nach abgelaufener Startvorwahlzeit, am Programmende oder zum Ende der Knitterschutzphase werden Zeitanzeige und Sensortasten für jeweils 10 Minuten eingeschaltet.

Anzeigen wieder "einschalten"

• Programmwähler drehen (nicht auf ⏻) oder eine Sensortasten berühren.
  Beides hat keine Auswirkung auf ein laufendes Programm.
  – Tür öffnen, solange der Trockner eingeschaltet ist.

PI2 Ausschaltverhalten Trockner

Zur Energieeinsparung schaltet sich der Trockner nach 15 Minuten automatisch aus. Diese Zeit können Sie verlängern oder verkürzen.

Die automatische Ausschaltung erfolgt nach 15, 20 oder 30 Minuten,

– wenn nach dem Einschalten keine weitere Bedienung erfolgt,
– nachdem der Knitterschutz beendet ist,
- nachdem ein Programm ohne Knitterschutz beendet ist.

Aber: Keine Ausschaltung im Fehlerfall.

Auswahl

$$ \begin{array}{c} - 0 I = \text { nach 15 Minuten(Werkein- } \ \text {stellung) } \end{array} $$

$$ - 0 2 = \text { n a c h } 2 0 \text { M i n u t e n } $$

$$ - 0 3 = \text { n a c h } 3 0 \text { M i n u t e n } $$

PI3 Memory

Das können Sie einstellen: Die Elektronik speichert ein gewähltes Programm mit Trockenstufe oder Auswahl ab. Zudem wird die Dauer des Lüften warm-Programms gespeichert. Zur nächsten Programmwahl werden diese Einstellungen angezeigt.

Auswahl

$$ - 0 0 = \text { aus (Werkeinstellung) } $$

$$ - 0 1 = \text { ein } $$

Ausnahme:

Das Programm Baumwolle □ bleibt unverändert.

P14 Knitterschutz

Bis max. 2 Stunden nach Beendigung des Trockenvorgangs dreht sich die Trommel in einem speziellen Knitterschutz-Rhythmus. Das hilft, Knitterfalten zu reduzieren, wenn nach Programmende die Textilien nicht sofort entnommen werden. Die Dauer können Sie verkürzen.

Auswahl

$$ - 0 0 = \text { kein Knitterschutz } $$

$$ - 0 I = 1 \text { Stunde } $$

$$ - 0 2 = 2 \text { Stunden (Werkeinstellung) } $$

P23 Helligkeit Lichtfelder gedimmt

Die Helligkeit der gedimmten Sensor-tasten im Bedienfeld kann in sieben verschiedenen Stufen gewählt werden.

Die Helligkeit wird sofort bei der Anwahl der verschiedenen Stufen eingestellt.

Auswahl

$$ - 0 I = \text { dunkelste Stufe } $$

$$ - 0 2 = \text { W e r k e i n s t e l l u n g } $$

$$ \dots $$

$$ - 0 7 = \text { h e l l s t e S t u f e } $$

Deutschland:

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr

Sa+So 9-18 Uhr

Telefax: 05241 89-2090

Miele im Internet: www.miele.de

E-Mail: [e-mail]

Österreich:

Miele Gesellschaft m.b.H.

Mielestraße 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

Miele im Internet: www.miele.at

E-Mail: [e-mail]

Luxemburg:

Miele S.à.r.l.

Telefon: [phone] (Werkkundendienst)

Telefon: [phone] (Produktinformation)

Mo-Do 8.30-12.30, 13-17 Uhr

Fr 8.30-12.30, 13-16 Uhr

Telefax: 00352 4 97 11-39

Miele im Internet: www.miele.lu

E-Mail: [e-mail]

Miele

Miele
