BEDIENUNGSANLEITUNG TR Move 81A3 BAUKNECHT

DANKE, DASS SIE SICH FÜR EIN BAUKNECHT PRODUKT ENTSCHIEDEN HABEN.

Für eine umfassendere Unterstützung melden Sie Ihr Gerät bitte unter

www.bauknecht.eu/register an

Lesen Sie vor Inbetriebnahme des Geräts

sorgfältig die Sicherheitshinweise.

PRODUKTBESCHREIBUNG

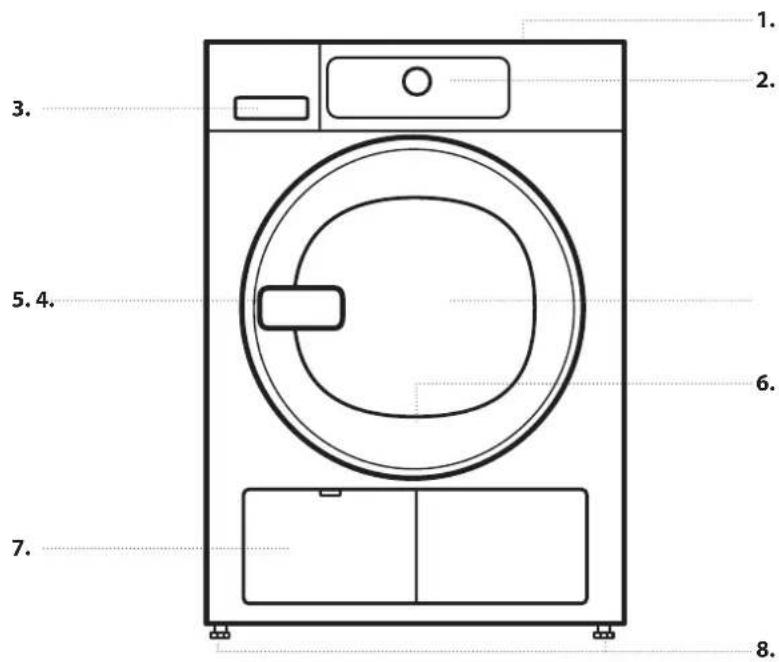

GERÄT

1. 2. 3. 4. 5. 6. 7. 8.

1. Arbeitsplatte
2. Bedientafel
3. Wasserbehälter
4. Tür
5. Türgriff
6. Türfilter (hinter der Tür)
7. Bodensieb (hinter der Klappe)
8. Stellfüße (4)

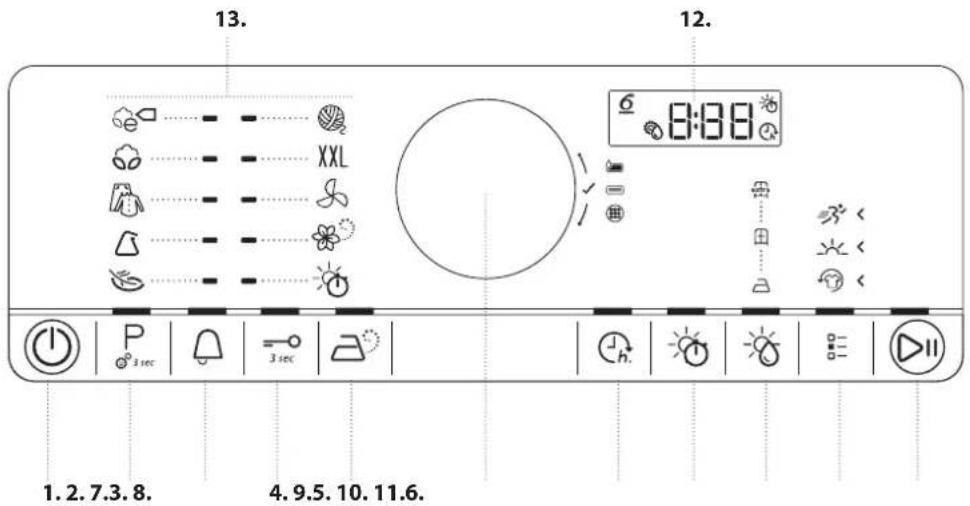

BEDIENTAFEL

13. XXL 6 8:38 12. 1.2.7.3.8. 4.9.5.10.11.6.

1. An/Aus-Taste (bei langem
   Tastendruck Rücksetzung)
2. Programmtaste (bei langem
   Tastendruck Einstellung der Wasserleitfähigkeit)
3. Signal Programmende
4. Tastensperre
5. Dampfoption
6. Drehknopf (Zum Auswählen drehen / Zum Bestätigen drücken)
   7.Startvorwahl
7. Zeitprogramme
8. Trockengrad
9. Optionstaste
10. Start/Pause-Taste
11. Anzeige
12. Programmbereich

ERSTINBETRIEBNAHME

VOR DEM GEBRAUCH DES TROCKNERS

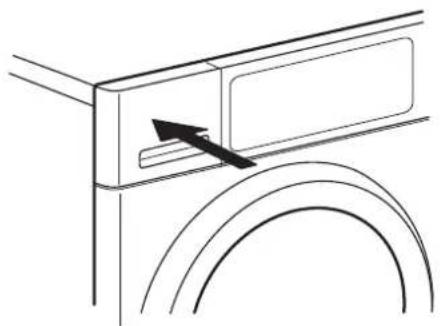

DEN ABFLUSSSCHLAUCH UND WASSERBEHÄLTER ÜBERPRÜFEN

Stellen Sie sicher, dass der Abflussschlauch auf der Rückseite des Trockners richtig befestigt ist, entweder an dem Wasserbehälter des Trockners (siehe Abbildung) oder an ihr häusliches Abwassersystem (siehe Installationsanleitung).

Stellen Sie auch sicher, dass der Wasserbehälter richtig eingesetzt ist.

Weitere Einzelheiten zu den Funktionen finden Sie in der Gebrauchsanleitung / auf der letzten Seite erfahren Sie wie Sie zur Gebrauchsanleitung gelangen

WARNING

Stellen Sie sicher, dass sich keine Feuerzeuge oder Streichhölzer in der Wäsche befinden.

Stellen Sie sicher, dass die Wäsche nicht mit brennbaren Flüssigkeiten getränkt ist.

1. WÄSCHE EINFÜLLEN

Bereiten Sie Ihre Wäsche entsprechend den Empfehlungen im Abschnitt TIPPS UND HINWEISE vor.

Stellen Sie sicher, dass alle Taschen leer, Reißverschlüsse zugezogen und Bänder verknotet sind.

Öffnen Sie die Tür und füllen Sie die Wäsche ein. Halten Sie sich an die in der PROGRAMMTABELLE angegebenen maximalen Füllmengen.

2. TÜR SCHLIESSEN

Stellen Sie sicher, dass keine Wäsche zwischen Türglas und Türfilter eingeklemmt ist.

Schließen Sie die Tür so, dass Sie die Verriegelung einrasten hören.

3. TROCKNER EINSCHALTEN

Drücken Sie die An/Aus-Taste «, bis die Programmtaste aufleuchtet. Eine Animation wird eingeblendet und es ertönt ein Ton. Anschließend ist der Trockner betriebsbereit.

4. WÄHLEN SIE DAS GEWÜNSCHTE PROGRAMM AUS

GEFÜHRTER MODUS – die Lichttaste führt Sie durch die Einstellung ihres Programms in der folgenden Reihenfolge: Programmauswahl / Trockenzeit (NUR wenn Zeitprogramme oder Lüften ausgewählt wird) / Trockengrad (nur wenn wählbar / einstellbar) / Optionen. Sobald Sie eine Auswahl durch Drücken des Knopfs bestätigen, springt die Lichttaste zum nächsten Schritt.

Programm auswählen:

Stellen Sie sicher, dass die Programmtaste « aufleuchtet. Drehen Sie den Knopf, um das gewünschte Programm auszuwählen.

Die Anzeige neben dem gewählten Programm leuchtet auf. Durch Drücken des Knopfs bestätigen Sie das ausgewählte Programm.

Programm. 1 2

Weitere Informationen bezüglich der Programme finden Sie in der PROGRAMMTABELLE.

Zeitprogramme wählen, falls erforderlich

Nur wenn Sie das Programm Zeitprogramme oder Lüften « ausgewählt haben, können Sie die gewünschte Trockenzeit von mindestens 10 Minuten bis maximal 180 Minuten (drei Stunden) einstellen.

Stellen Sie sicher, dass die Zeitprogramme-Taste aufleuchtet. Drehen Sie den Knopf, um die gewünschte Trockenzeit einzustellen. Bestätigen Sie diese durch Drücken des Knopfes.

Trockengrad einstellen, falls erforderlich

Stellen Sie sicher, dass die Trockengrad-Taste aufleuchtet, wenn Sie den Trockengrad ändern möchten.

Drehen Sie den Knopf, um den gewünschten Trockengrad auszuwählen, anschließend den Knopf drücken, um die Auswahl zu bestätigen.

Optionen wählen, falls erforderlich

Stellen Sie sicher, dass die Optionstaste « aufleuchtet, wenn Sie zusätzliche Optionen auswählen möchten. Die Auswahlmöglichkeiten für Ihr Programm werden durch leuchtende Pfeile angezeigt.

Für die Auswahl der gewünschten Zusatzfunktionen den Knopf drehen. Das Symbol der gewählten Option blinkt. Zum Bestätigen den Knopf drücken.

Einige Optionen / Funktionen können durch Tastendruck direkt gewählt werden.

Weitere Informationen finden Sie im Abschnitt OPTIONEN, FUNKTIONEN UND ANZEIGEN.

INDIVIDUELLER MODUS

Nach dem Einschalten des Trockners müssen Sie nicht unbedingt dem GEFÜHRTEN MODUS folgen.

Sie können selbst entscheiden, welche Reihenfolge Sie für die Einstellung Ihres Programms wählen. Zum Einstellen drücken Sie zuerst die entsprechende Taste, drehen Sie dann den Knopf zum Auswählen und drücken Sie anschließend den Knopf zum Bestätigen.

Die Auswahl an Optionen und Trockengraden hängt vom ausgewählten Programm ab. Daher sollten Sie Ihre Einstellung mit der Programmauswahl beginnen.

5. PROGRAMM STARTEN

Halten Sie die Start/Pause -Taste« gedrückt, bis die Taste beständig leuchtet; der Trockenprozess startet.

Die Dauer kann neu berechnet und im Verlauf des Programms angepasst werden.

Während solcher Phasen wird an der Anzeige eine Animation eingeblendet.

6. EINSTELLUNGEN EINES LAUFENDEN PROGRAMMS ÄNDERN, FALLS ERFORDERLICH

Sie können noch einige Einstellungen ändern nachdem das Programm gestartet wurde:

- Trockenzeit einstellen (nur wenn das Programm Zeitprogramme ausgewählt wird)

- Eine Option aufheben oder hinzufügen, vorausgesetzt, dass es das Programm noch ermöglicht. Drücken Sie die entsprechende Taste. Die gewählte Einstellung blinkt ein paar Sekunden lang.

Während die Taste blinkt, können Sie die Einstellung durch Drehen des Kopfs ändern. Wenn der Wert oder die Einstellung nicht mehr blinken, die Taste erneut drücken.

Zum Bestätigen der Änderung den Knopf drücken. Wenn Sie die Änderung nicht bestätigen, wird sie automatisch bestätigt – die geänderte Einstellung stoppt zu blinken.

Das Programm wird automatisch fortgesetzt. Einstellungen eines laufenden Programms oder der Startvorwahl können auch wie folgt geändert werden:

- drücken Sie die Start/Pause-Taste, um das laufende Programm zu unterbrechen

- Änderung Ihrer Einstellungen

- Drücken Sie erneut die Start/Pause-Taste, um das Programm fortzusetzen.

7. LAUFENDES PROGRAMM ZURÜCKSETZEN, FALLS ERFORDERLICH

Drücken Sie die An/Aus-Taste « bis "rES" auf der Anzeige erscheint.

Danach ist das Programm beendet.

Öffnen Sie gleich die Tür und entnehmen Sie die Wäsche, so dass mögliche Hitze aus der Wäsche entweichen kann.

8. NACH PROGRAMMENDE DEN TROCKNER AUSSCHALTEN

Nach Programmende erscheint „Ende“ auf der Anzeige. Drücken Sie die An/Aus-Taste «, um den Trockner auszuschalten. Öffnen Sie die Tür und entnehmen Sie Ihre Wäsche.

Nach ca. einer Viertelstunde schaltet der Trockner automatisch ab, um Energie zu sparen.

9. WASSERBEHÄLTER LEEREN / TÜRFILTER REINIGEN / BODENFILTER REINIGEN

Siehe Abschnitt PFLEGE UND WARTUNG.

TIPPS UND HINWEISE

Beachten Sie die Pflegekennzeichen auf Ihrer Wäsche; stellen Sie sicher, dass sie für die Behandlung in einem Trockner geeignet ist.

PFLEGEKENNZEICHEN

Die Punkte geben den Temperaturgrad für die Wäschetrocknung an.

Normale Temperatur

Reduzierte Temperatur

Nicht trocknergeeignet

ALLE TASCHEN LEEREN

Gegenstände wie Münzen oder Schlüssel können sowohl Ihrer Wäsche als auch der Trommel schaden.

DEN TROCKNER DER WASSERLEITFÄHIGKEIT ANPASSEN

Die Trockenergebnisse werden durch die beim Waschen verwendete Leitfähigkeit des Wassers beeinflusst. Wenn Sie durch die Veränderung der verfügbaren Trockengrade (bügeltrocken; schranktrocken; extratrocken) nicht mit dem endgültigen Trockenergebnis zufrieden sind, können Sie die Stufe der Wasserleitfähigkeit anpassen. Der Trockner wird mit voreingestellter Stufe 2 geliefert. Wählen Sie zwischen Stufe 1 (äußerst feuchte Ergebnisse) und 5 (äußerst trockene Ergebnisse).

Halten Sie die Programmtaste gedrückt bis das Symbol zur Anpassung der Leitfähigkeit auf der Anzeige blinkt.

Drehen Sie den Knopf, um die Stufe einzustellen (1 - 2 - 3 - 4 - 5).

Zum Bestätigen der ausgewählten Stufe den Knopf drücken. Diese wird nicht für jeden Trockenzyklus benötigt. Nachdem die am besten geeignete Wasserleitfähigkeit ermittelt wurde, müssen Sie diese nicht mehr ändern.

SPARTIPPS

Trocknen Sie stets eine volle Ladung; dies optimiert den relativen Energieverbrauch. Die maximalen Füllmengen der verschiedenen Programme sind in der Programmtabelle angegeben.

Um die Trockenzeit zu reduzieren, stellen Sie sicher, dass die Wäsche mit der höchstmöglichen Schleuderdrehzahl des Waschprogramms geschleudert wird. Dies reduziert den Feuchtigkeitsgehalt in der Wäsche.

VERBRAUCHSDATEN
Die Daten können in Ihrem Haus abweichen, hauptsächlich in Abhängigkeit des Feuchtigkeitsgehalts der Wäscheladung.

Programm Beladung	(kg)	Schleuderdrehzahl (U/Min.)	Feuchtigkeit (%)	Energieverbrauch (kWh)	Zeitprogramme (Min.)
ECO BAUMWOLLE *	8	1000	60	1,45	209
	4	1000	60	0,81	131
ECO BAUMWOLLE	8	800	70	1,67	234
	8	1400	50	1,23	167
BAUMWOLLE, BÜ-GELTROCKEN	8	800	70	1,23	216
	8	1000	60	1,06	185
	8	1400	50	0,89	154
SYNTHETISCHE GEWEBE SCHRANK-TROCKEN	3,5 1000 40 0,51 81

*Referenzprogramme für Energielabel / Richtlinie 392/2012/EU Die Werte basieren auf der Standard-Programmeinstellung mit sauberem Tür- und Bodensieb. Das Türfilter und Bodensieb müssen für Verbrauchertests nach jedem Zyklus gereinigt werden.

Der Energieverbrauch und die Trockenzeit können von den oben genannten Werten abweichen. Diese sind abhängig von den Betriebsbedingungen in Ihrem Haus (wie Spannungsschwankungen, Textil-Materialmix, Feuchtigkeitsgehalt der Textilien nach dem Schleudern, Ladevolumen).

Die Werte werden entsprechend der Europäischen Norm 61121 bestimmt und beziehen sich auf die Standard-Programmeinstellung; die Änderung der Einstellung wirkt sich auch auf die Verbrauchsdaten aus.

PROGRAMMTABELLE

				Direkt wählbar Über die Optionstaste wählbar
Programm		Pflegekennzei-chen	Max. Beladung (kg)	Trockengrad	Dampfoption	Zeitpro-gramme	Knitterschutz	Schonen	Kurz
ECO-BAUMWOLLE			max. —	— — —
BAUMWOLLE			max.			—
					√
					—
MISCHWÄSCHE			2,0 —	—	[1984]
PFLEGELEICHT			3,5		—	—		[TCWW]	—
					[HCT2]
					—
FEINWÄSCHE	[3KS3]	[XZZT]	2,5 —				[4TKX]
WOOL EXCELLENCE			1,0 —	—			[3XY6]
XXL			3,0 —
LÜFTEN			max. —	— — —		[AAKK]	[CC6H]
DAMPFAUFFRISCHUNG		[KGZY]	1,5 —	— — — —
ZEITPROGRAMME		[6DBZ]	max. —	— — —		[0YHD]	[HDOT]

Wählbar / Optional

— Nicht wählbar/anwendbar

PROGRAMME

Stellen Sie sicher, dass Ihre Wäsche für die Behandlung in einem Wäschetrockner geeignet ist. Siehe TIPPS UND HINWEISE / Pflegekennzeichen.

ECO BAUMWOLLE

Zum Trocknen von normal feuchter Baumwollwäsche. Standard-Baumwollprogramm, geeignet für trockene bis normal feuchte Baumwollwäsche. Das im Energieverbrauch effizienteste Programm zum Trocknen von Baumwollwäsche. Die Werte am Energielabel basieren auf diesem Programm.

BAUMWOLLE

Zum Trocknen von Baumwollwäsche.

MISCHWÄSCHE

Zum Trocknen von Mischwäsche aus Baumwolle, Leinen, synthetischen Fasern und ihren Mischungen.

PFLEGELEICHT

Zum Trocknen von Wäsche aus synthetischen Fasern.

FEINWÄSCHE

Zum Trocknen von empfindlicher Wäsche, die eine schonende Behandlung braucht.

WOOL EXCELLENCE

Zum Trocknen von Wollartikeln, die mit dem Wollsiegel TOTAL EASY CARE WOOL gekennzeichnet sind.

XXL

Zum Trocknen von großen Wäscheartikeln, wie Schlafsäcken, Decken etc.

LÜFTEN

Zum Lüften, Auffrischen und Auflockern der Wäsche ohne Erhitzen. Wählen Sie die Lüftungsdauer mit der Option Zeitprogramme.

DAMPFAUFFRISCHUNG

Zum Auffrischen der Wäsche mit Dampf. Speziell zum Auffrischen und zur Beseitigung von Gerüchen aus Freizeitkleidung wie Hemden, Blusen, Hosen aus Baumwolle, pflegeleichten Geweben und ihren Mischungen. Die Wäsche leicht befeuchten, bevor sie in die Trommel geladen wird (max. 200 ml; Wassersprayflasche benutzen). Der Trockengrad Schranktrocken ist voreingestellt und kann nicht geändert werden. Entnehmen Sie die Wäsche sofort nach dem Programmende und hängen Sie sie auf Kleiderbügel, um Knittern zu minimieren.

TROCKENZEIT

Zeitlich begrenztes Trockenprogramm. Wählen Sie die Programmdauer mit der Option Trockenzeit. Für alle zum Maschinentrocknen geeignete Textilien. Geeignet für eine zusätzliche kurze Trockenphase nach Programmende. Weitere Informationen finden Sie im Abschnitt OPTIONEN, FUNKTIONEN UND ANZEIGEN / Option Trockenzeit.

OPTIONEN, FUNKTIONEN UND ANZEIGEN

Die möglichen Optionen für das gewählte Programm finden Sie in der Programmtabelle.

OPTIONEN, DIE DIREKT DURCH DRÜCKEN DER ENTSPRECHENDEN TASTE WÄHLBAR SIND

Dampfoption

Minimiert ein Knittern von Kleidung aus Baumwolle, pflegeleichten Geweben und ihrer Mischungen durch die Zugabe einer Befeuchtungsphase am Ende des Trockenzyklus. Verwenden Sie diese Option nur für kleine Ladungen, entnehmen Sie die Kleidung nach Programmende sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel. Die Feuchtigkeitsstufe stellt sich automatisch auf Schranktrocken und kann bei dieser Option nicht geändert werden.

Nicht kombinierbar mit den Optionen Knitterschutz, Kurz und Schonen.

Zeitprogramme

Zum Einstellen der gewünschten Trockenzeit, nur wenn Zeitprogramme oder Lüften ausgewählt wurde. Drücken Sie die Taste; das Symbol für Trockenzeit leuchtet an der Anzeige auf. Drehen Sie den Knopf, um die gewünschte Trockenzeit bis zu 180 Minuten auszuwählen, anschließend den Knopf drücken, um die Auswahl zu bestätigen.

Nicht wählbar für andere Programme mit Ausnahme von Zeitprogramme und Lüften.

Trockenstufe

Zur Auswahl des gewünschten Trockengrades für die Wäscheladung. Drücken Sie die Taste und drehen Sie dann den Knopf, um den gewünschten Trockengrad auszuwählen; wählen Sie zwischen

Bügeltrocken (geeignet, um nach dem Trockenzyklus gebügelt zu werden, daher immer noch leicht feucht)

Schranktrocken (trocken genug, um am Ende des Trockenzyklus in einen Schrank gelegt zu werden)

Extratrocken (maximaler Trockengrad) extra und bestätigen Sie durch Drücken des Knopfes.

OPTIONEN, DIE MIT DER OPTIONSTASTE WÄHLBAR SIND

Knitterschutz

Verhindert ein Knittern, wenn Sie die Wäsche nicht kurz nach dem Ende des Programms herausnehmen können. Die Waschmaschine beginnt einige Minuten nach Programmende, die Wäsche gleichmäßig in der Trommel zu bewegen. Diese Trommeldrehung dauert bis zu 12 Stunden nach Beendigung des Programms. Sie können sie jeder Zeit stoppen, indem Sie den Trockner mit der An/Aus-Taste ausschalten.

Nicht kombinierbar mit Dampfoption.

Schonen

Ermöglicht eine schonende Behandlung der Wäsche durch Reduzierung der Trockentemperatur.

Nicht kombinierbar mit Kurzprogramm und Dampfoption.

Kurz

Ermöglicht ein schnelles Trocknen.

Nicht kombinierbar mit dem Schonen und der Dampfoption.

FUNKTIONEN

Ende des Zyklussignals

Zum Ein- und Ausschalten des Signaltons nach Programmende.

=0.3 sec

Tastensperre

Zum Sperren der Tasten und des Bedienungsknopfs vor unabsichtlicher Inbetriebnahme der Waschmaschine.

Zum Sperren der Tasten:

• Der Trockner muss eingeschaltet sein.
• Halten Sie die Tastensperre-Taste «gedrückt bis die Taste aufleuchtet. Knopf und Tasten sind nun gesperrt.
  Es funktioniert nur die An/Aus-Taste.
  Wenn Sie den Trockner aus- und wieder einschalten, bleibt die Tastensperre aktiv, bis Sie sie wieder aufheben.

Zur Aufhebung der Tastensperre:

- Halten Sie die Tastensperre-Taste gedrückt bis sich das Licht der Taste ausschaltet.

Startvorwahl

Verschiebt den Start Ihres Programms auf einen späteren Zeitpunkt.

Der Programmstart kann bis zu 23 Stunden verzögert werden.

• Das Programm und die Zusatzfunktionen wählen.

- Drücken Sie die Startvorwahl-Taste« – das

Startvorwahlsymbol blinkt an der Anzeige.

- Drehen Sie den Knopf für die Auswahl einer Verzögerung bis zu 23 Stunden, die an der Anzeige erscheint. Zum Bestätigen den Knopf drücken.

- Drücken Sie die Start/Pause-Taste - die Anzeige zeigt den Countdown der Verzögerung bis zum Programmstart. Die Start/Pause -Taste leuchtet auf. Durch die Aktivierung der Pumpe kann ein Ton entstehen.

- Nach Ablauf der Vorwahl startet der Trockner automatisch. An der Anzeige erscheint dann die verbleibende Programmdauer.

Löschen der Startvorwahl

- Drücken Sie die Start/Pause-Taste, um die Startvorwahl zu löschen (und drücken Sie die "Start/Pause"-Taste nochmals, um das gewählte Programm sofort zu starten).

ANZEIGEN

Wasserbehälter voll

(=> den Wasserbehälter leeren)

Bodensieb verstopft

(=> Das Bodenfilter reinigen).

Türfilter verstopft

(=> das Türfilter reinigen)

Bei Störungen, siehe LÖSEN VON PROBLEMEN in der GEBRAUCHSANLEITUNG.

PFLEGE UND WARTUNG

WARNING

Schalten und stecken Sie den Trockner aus, bevor Sie die Reinigung und Wartung durchführen.

Achtung, das Wasser im Wasserbehälter kann immer noch heiß sein.

NACH JEDEM TROCKENZYKLUS DEN WASSERBEHÄLTER LEEREN

Halten Sie den Griff und ziehen Sie den Wasserbehälter vorsichtig heraus. Halten Sie den vollen Wasserbehälter mit beiden Händen. Entleeren Sie das Wasser und setzen Sie den Behälter wieder ein, indem Sie diesen einschieben. Stellen Sie sicher, dass er richtig eingesetzt ist.

Öffnen Sie die Tür und entfernen Sie das Türfilter, indem Sie es nach oben herausziehen.

Drücken Sie die Taste, um das Türsieb zu öffnen. Entfernen Sie die Flusen im Inneren. Schließen Sie den Filter und setzen Sie ihn in der richtigen Richtung ein, so dass er vollständig in der Filterkammer integriert ist.

Öffnen Sie die Bodenklappe. Halten Sie den Griff und ziehen Sie das Bodenfilter heraus.

Entfernen Sie den Schaumstoff aus dem Bodensieb, um es zu reinigen. Reinigen Sie den Filterschaumstoff und den Filter von Hand oder unter fließendem Wasser. Waschen Sie ihn nicht in der Waschmaschine. Wringen Sie den Filterschaumstoff aus. Setzen Sie ihn nicht triefnass in das Bodensieb ein.

Bringen Sie den Filterschaumstoff am Filtersieb an. Reinigen Sie die Filterkammer des Trockners vorsichtig mit einem feuchten Tuch oder mit einem Staubsauger. Bodensieb wieder einsetzen. Klappen Sie den Filtergriff nach unten und schließen Sie die Bodenklappe.

WARTUNG UND REINIGUNG UND PROBLEMLÖSUNG

Hinweise zu Wartung und Pflege sowie zur Fehlerbehebung finden Sie in der

Gebrauchsanleitung.

Die Gebrauchsanleitung erhalten Sie wie folgt:

- Kundendienst; verwenden Sie die Telefonnummer im Garantieheft

- Download von der Bauknecht-Internetseite http://docs.whirlpool.eu/?brand=BK

KUNDENDIENST KONTAKTIEREN

Geben Sie beide Nummern auf dem Serviceaufkleber innen in der Tür an, wenn Sie den Kundenservice kontaktieren. http://www.bauknecht.eu

Die Telefonnummer finden Sie im Garantieheft.

400010820827
