| Produkttyp | Wäschetrockner (Kondenstrockner) |
| Marke | Exquisit |
| Modell | TK 611 E |
| Bauform | Freistehend |
| Farbe | Weiß |
| Abmessungen (H x B x T) | 85 x 60 x 55 cm |
| Gewicht | ca. 35 kg |
| Trocknungskapazität (max.) | 6 kg (Baumwolle) |
| Energieeffizienzklasse | B (nach EU-Verordnung) |
| Energieverbrauch (pro Trocknungszyklus) | 4,7 kWh (Baumwolle, Standard) |
| Trocknungsprogramme | Baumwolle, Pflegeleicht, Feinwäsche, Mix, Turbo, Kaltluft |
| Trocknungsstufen | Schranktrocken, Bügeltrocken, Extratrocken |
| Zusatzfunktionen | Startzeitvorwahl (bis 24h), Knitterschutz, Trommelbeleuchtung, Signalton |
| Antriebsart | Riemenantrieb (Standardmotor) |
| Trommelmaterial | Edelstahl |
| Kondensatbehälter | 3,5 l, leicht entnehmbar |
| Flusensieb | Innenliegend, regelmäßig reinigen |
| Sicherheitsmerkmale | Kindersicherung, Überhitzungsschutz, Türsicherung |
| Wartungshinweise | Flusensieb nach jedem Trocknungsgang reinigen, Kondensatorfilter alle 30 Zyklen prüfen |
| Ersatzteile und Reparatur | Original-Ersatzteile über den Fachhandel oder Exquisit Kundendienst erhältlich |
| Lieferumfang | Trockner, Bedienungsanleitung, Kondensatorfilter (eingebaut), Ablaufschlauch (Kondensatablauf optional) |
Häufig gestellte Fragen - TK 611 E Exquisit
Wichtig: Lesen Sie vor Inbetriebnahme die vollständige Bedienungsanleitung.
Hinweis: Die Programmdauer variiert je nach Beladung und Programm.
Tipp: Verwenden Sie die Schleuderfunktion Ihrer Waschmaschine mit hoher Drehzahl, um den Stromverbrauch zu senken.
Reparaturfreundlichkeit: Viele Teile sind über die Rückwand zugänglich und können von Fachleuten ausgetauscht werden (Siehe Reparaturleitfaden in der Anleitung).
Benutzerfragen zu TK 611 E Exquisit
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wäschetrockner kostenlos im PDF-Format! Finden Sie Ihr Handbuch TK 611 E - Exquisit und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TK 611 E von der Marke Exquisit.
BEDIENUNGSANLEITUNG TK 611 E Exquisit
Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen für den Kauf unseres Wäschetrockners. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.
Diese Anleitung bitte gut durchlesen
Diese Bedienungsanleitung enthält Abschnitte zur Sicherheit, Bedienung, Installation und Fehlerbehebung. Bitte lesen Sie diese Anleitung vor dem Gebrauch des Wäschetrockners sorgfältig durch, damit Sie ihn optimal bedienen und instand halten können.
Inhaltsverzeichnis
1 Umweltschutz 3
1.1 Entsorgung von Geräten 3
2 Wichtige Gebrauchs- und Sicherheitshinweise 4
2.1 Besondere Sicherheitshinweise 4
2.1 Allgemeine Sicherheitshinweise 5
3 Bestimmungsgemäße Verwendung 6
4 Vor der ersten Inbetriebnahme 6
4.1 Transportschutz entfernen 7
4.2 Aufstellen 7
5 Betrieb 9
5.1 Beschreibung 10
5.2 Bedienblende 10
5.3 Beschreibung der Trocknungsprogramme 11
5.4 Sortieren der Wäsche 13
5.5 Bedienung des Wäschetrockners 15
5.6 Knitterschutz 16
5.7 Startzeitvorwahl 16
6 Türanschlagwechsel 16
7 Reinigung und Pflege 17
8 Pflege der Gewebe 18
9 Störung....Störungsbehebung 18
10 Reparaturen 19
11 Kundendienst 19
12 CE-Konformitätserklärung 20
13 Allgemeine Garantiebedingungen 21
14 Technische Daten 22
15 Produktdatenblatt für Haushaltkühlgeräte 23
1 Umweltschutz
1.1 Entsorgung von Geräten
Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift
2012 / 19 / EU
Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.
Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.
Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:
- Ziehen Sie den Netzstecker aus der Steckdose.
- Trennen Sie den Stecker vom Netzkabel.
- Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.
Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.
2 Wichtige Gebrauchs- und Sicherheitshinweise
Bevor Sie Ihren neuen Trockner in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für den Gebrauch, zur Aufstellung und zur Pflege des Gerätes. Bewahren Sie bitte die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen, kontaktieren Sie bitte den Kundendienst.
Für evtl. auftretende Störungen enthält die Bedienungsanleitung Hinweise zur selbständigen Behebung, siehe Kapitel 9. Sollten diese Hinweise nicht ausreichen, kontaktieren Sie bitte unseren Kundendienst.
2.1 Besondere Sicherheitshinweise
WARNUNG Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.
WARNUNG
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden
2.1 Allgemeine Sicherheitshinweise
WARNUNG
■ Dieser Trockner ist nur für den privaten Hausgebrauch vorgesehen.
- Elektrische Anschlüsse sollten nur von einer qualifizierten Person ausgeführt werden.
- Stromkabel und Schukostecker dürfen bei einem Defekt nur durch Originalersatzteile ersetzt werden. Die Arbeit darf nur von einem autorisierten Fachmann durchgeführt werden.
- Es dürfen nur empfohlene Artikel in den Wäschetrockner gelegt werden.
- Der Wäschetrockner muss von einer zugelassenen Kundendienststation gewartet werden. Es dürfen nur Originalersatzteile verwendet werden.
- Stecken Sie die Maschine nach jedem Gebrauch aus. Die Maschine sollte auf jeden Fall ausgesteckt werden, wenn die für längere Zeit unbeaufsichtigt bleibt (z.B. an Wochenenden, Ferien, usw.)
- Die Rückseite des Wäschetrockners wird während des Betriebs heiß. Der Wäschetrockner muss deshalb so positioniert werden, dass die Rückseite während des Betriebs nicht berührt wird.
- Stellen Sie den Trockner bei der Installation so auf, dass der Stecker erreichbar ist.
- Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ausgetauscht werden um Risiken zu vermeiden.
- Niemals einen Doppelstecker oder ein Verlängerungskabel verwenden. Der Wäschetrockner muss direkt an die Steckdose angeschlossen werden.
- Netzanschluss – Trockner vorschriftsmäßig an Wechselstrom-Schutzkontakt–Steckdose anschließen, da sonst die Sicherheit nicht gewährleistet.
■ Leitungsquerschnitt muss ausreichen.
■ Netzstecker und Steckdose müssen zusammenpassen. - Netzstecker nicht mit feuchten Händen anfassen Stromschlaggefahr!
- Netzstecker nie an der Leitung aus der Steckdose ziehen.
■ Netzleitung nicht beschädigen Stromschlaggefahr - Achten Sie darauf, dass Sie die empfohlene Höchstmenge nicht überschreiten.
- Trocknen Sie in Ihrem Trockner auch keine Textilien, die kurz zuvor mit chemischen Reinigungsmitteln (z.B. Waschbenzin, Fleckentferner) behandelt wurden. Lüften Sie die Wäschestücke erst einige Zeit. Der Wäschetrockner ist ausschließlich für Wäsche bestimmt, die mit Wasser gewaschen wurde.
- Niemals den Wäschetrockner verwenden, wenn Sie glauben, dass dieser auf irgendeine Art beschädigt ist. Sie sollten unter keinen Umständen versuchen, die Maschine selbst zu reparieren.
WARNUNG
Benutzen Sie Ihren Trockner auf keinen Fall zum chemischen Reinigen Explosionsgefahr!
Brandgefahr! Wenn Sie die Trockentrommel vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.
Es dürfen sich keine Flusen außen am Trockner ansammeln - bitte entfernen.
3 Bestimmungsgemäße Verwendung
Dieser Wäschetrockner ist nur für die Verwendung im Privatenhaushalt bestimmt. Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
Umbauten oder Veränderungen an dem Wäschetrockner sind aus Sicherheitsgründen nicht zulässig.
Trocknen Sie nur Textilien, die Trocknergeeignet sind. Beachten Sie die Pflegekennzeichen auf den Textiletiketten
Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die Bedienblende, die Arbeitsplatte oder der Sockel beschädigt sind, so dass das Geräteinnere frei liegt.
Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.
4 Vor der ersten Inbetriebnahme
Die Verpackung muss unbeschädigt sein. Überprüfen Sie den Wäschetrockner auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten.
Entsorgen Sie die Verpackung umweltgerecht.
4.1 Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder entfernen. Eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie auch aus dem Inneren des Gerätes alle Klebebänder und Verpackungsteile.

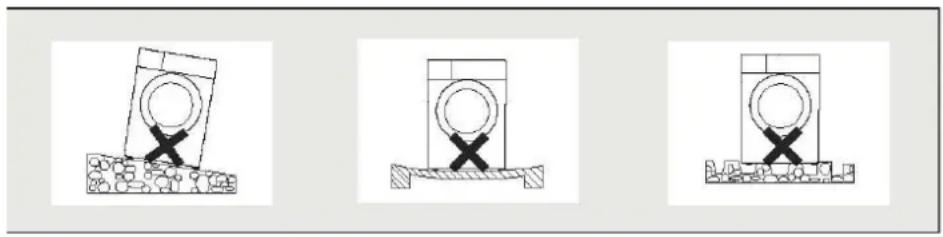

- Zum Aufstellen Ihres Trockners brauchen Sie einen tragfähigen (Tragkraft min. 80 kg) und ebenen Boden. Teppich bzw. Teppichboden sollten Sie ggf. entfernen, langfloriger Teppichboden ist ungeeignet.
- An der vorderen Seite Ihres Trockners befinden sich die Lüftungsschlitze, durch die Ihr Gerät Raumluft ansaugt und wieder abgibt. Sorgen Sie dafür, dass diese Lüftungsschlitze stets frei bleiben.
- Halten Sie den Aufstellraum stets frei von Staub und Flusen. Andernfalls verschmutzt das Flusensieb des Trockners unnötig stark, und der Trockner wird nicht mehr ausreichend mit Raumluft versorgt.
- Eine vorschriftsmäßig installierte Schutzkontakt-Steckdose sollte sich in Reichweite des Trockners befinden.
- Beim Aufstellen des Gerätes darf das Netzkabel nicht beschädigt werden.
Halten Sie 10 cm Abstand zur Wand ein. Sollte das Gerät im Badezimmer aufgestellt werden, achten Sie darauf das nach vorne hin min. 150 cm Platz benötigt wird um eine ausreichende Luftzirkulation zu gewährleisten.

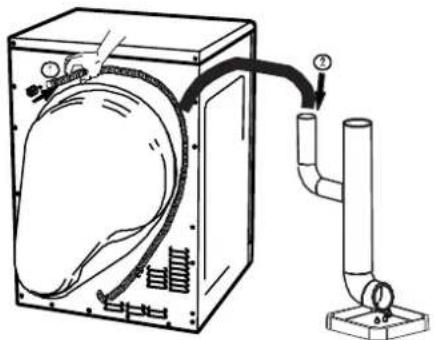

Optionaler Abflussanschluss
Das Gerät verfügt über eine integrierte Abflusspumpe. Es gibt zwei Möglichkeiten diese zu nutzen.
Entweder wird das Kondenswasser in den Kondenswasser-Behälter aufgefangen oder der Abflussschlauch wird angeschossen.
Der Abflussschlauch kann beliebig zu beiden Seiten des Gerätes platziert werden. Wenn dasselbe Abflussrohr vom Trockner und einer Waschmaschine benutzt wird, muss sein Durchmesser groß genug sein, um beide Schläuche zu fassen 1,3" (38mm) Mindestdurchmesser.
Bitte beachten Sie bei der Montage des direkten Abflusses folgende Schritte:
-
Ziehen Sie den Kondeswasserschlauch aus der Vorrichtung oben links an der Rückseite des Gerätes. (Siehe Abbildung oben)
-
Stecken Sie anschließend die Schlauchöffnung in die Vorrichtung Ihres Abflusses und achten Sie darauf, dass die Verbindung DICHT ist.


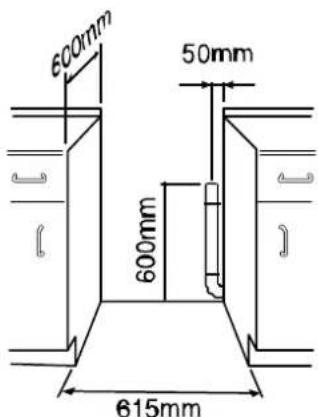

600mm 50mm 600mm 615mmDie Abbildung zeigt den nötigen Mindestraum für den Trockner und die Position des Abflussrohrs hinter dem Gerät. Wenn ein Siphon angebracht wird, muss darauf geachtet werden, dass dieser nicht den Lufteinlass an der Rückseite des Gerätes blockiert.
Elektrischer Anschluss
Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typenschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung angebracht. Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Steckdose erfolgen.
WARNUNG
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der Sicherheitshinweise entstehen sollten. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen. Der Stecker muss nach der Aufstellung der Maschine zugänglich sein.
5 Betrieb
Ihr Trockner benötigt erst einmal eine Reinigung, um Rückstände aus der Fertigung zu beseitigen. Öffnen Sie die Tür und wischen Sie die Trommel mit einem feuchten Lappen aus.
Falls Sie nun Ihre erste frisch gewaschene Wäsche trocknen wollen, können Sie – nachdem Sie sich mit der Bedienung Ihres Trockners anhand der folgenden Hinweise und Tipps vertraut gemacht haben – den Trockner befüllen siehe Kapitel
Wäsche Vorbereiten
Bei den ersten Trockengängen kann es zu geringer Geruchsbelästigung kommen, weil Staubrückstände (die durch Lagerung und Transport entstanden sind) auf den Heiz-elementen verbrennen. Es besteht dadurch keine Gefahr für Ihre Wäsche.
Beachten Sie bitte, dass beim Trocknen innere Teile des Trockners bis zu 60 °C heiß werden. Berühren Sie diese Teile erst nach der Abkühlphase Gefahr!
VORSICHT! Auf keinen Fall dürfen Sie in Ihrem Trockner chemisch reinigen – Explosionsgefahr!
Trocknen Sie in Ihrem Wäschetrockner keine Textilien, die kurz zuvor mit chemischen Reinigungsmitteln (z.B. Testbenzin, Fleckentferner) behandelt wurden. Lüften Sie diese Wäschestücke einige Zeit oder spülen Sie sie gründlich mit klarem Wasser.

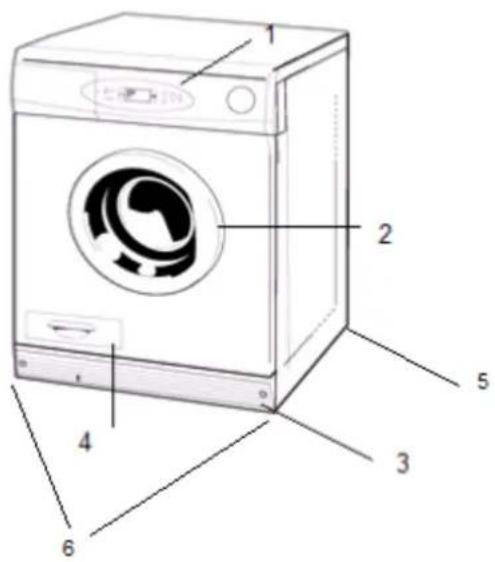

5.1 Beschreibung
1 Bedienblende
2 Gerätetür
3 Instandhaltungsklappe
4 Kondenswasser-Behälter
5 Hintere Rollen
6 Füße (nicht verstellbar)

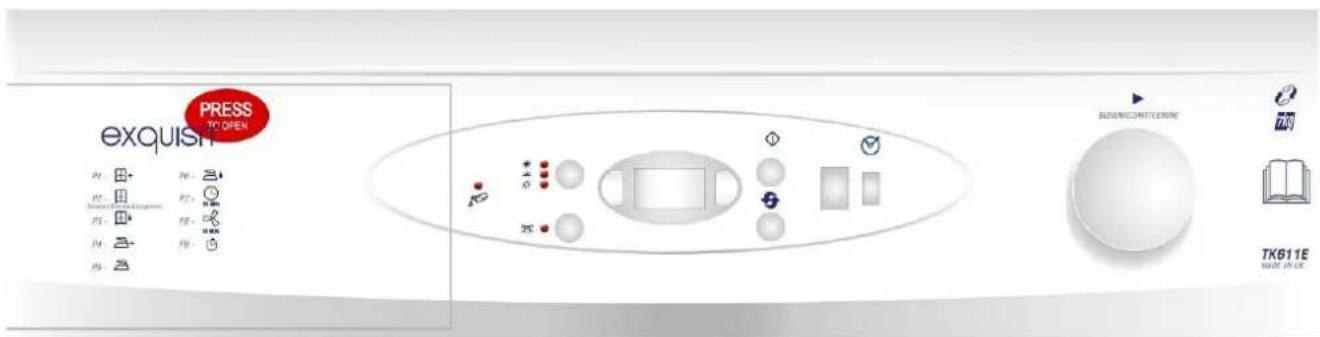

5.2 Bedienblende
| A: | Heizungswahltaste | Drücken Sie diese Taste, um die gewünschte Temperatur zu wählen. (einige Programme haben eine eingeschränkte Wahl der Temperaturzufuhr)Heiß; zum Trocknen von Baumwolle und LeinenWarm; zum Trocknen von synthetischen Stoffen und Fein-wäscheKalt; es wird keine Wärme abgegeben |
| B: | „-, „ Taste | Ändert das Programm oder verringert die Zeit |
| C: | Anzeigenfeld | Zeigt das Programm / die Trockenzeit / die Startzeitvorwahl |
| D: | „+“ Taste | Ändert das Programm oder verlängert die ausgewählte Zeit |
| E: | Starttaste | Drücken Sie diese Taste, um den Trockenvorgang zu beginnen |
| F: | Aktivierungstaste | Drücken Sie diese Taste, um das Anzeigenfeld zu aktivieren |
| G | Programme | |
| H: | Wasserbehälter Voll-LED Anzeige | Diese Lampe leuchtet, wenn der Wasserbehälter voll oder falsch eingebaut ist. |
| I | Knitterschutz Taste | Drücken Sie diese Taste, um den Knitterschutzmodus zu beginnen. |
5.3 Beschreibung der Trocknungsprogramme
Der sensorgesteuerte Wäschetrockner hat ein komplettes Feuchtigkeitsmesssystem, sodass Sie den gewünschten Trockengrad für Ihre Wäsche auswählen können. Alternativ dazu können Sie ein zeitgesteuertes Trockenprogramm wählen.
Tabelle Trocknungsprogramme
Programm 1 | Extratrocken | Die Wäsche ist trocken | |
| Programm 2Standard Baumwolle | Schranktrocken | Die Wäsche ist trocken | |
| Programm 3 |  | Gering feucht | Die Wäsche ist, je nach Gewebeart, all-gemein genug trocken |
| Programm 4 |  | Extrabügelfeucht | Die Wäsche ist fast trocken und noch leicht zu bügeln |
 | |||
| Programm 5 | Bügelfeucht | Die Wäsche ist leicht feucht und kann gebügelt werden. | |
| Programm 6 |  | Mangeltrocken | Die Wäsche ist feucht und bügel- oder Mangel bereit. |
| Programm 7 |  30 MIN | Auffrischen: Warmluft + Kalt-luft | Zeitlich festgelegt 30 Minuten auffrischen |
 30 MIN | |||
| Programm 8 | Lüften: Kaltluft | Zeitlich festgelegt 30 Minuten lüften | |
| Programm 9 |  | Zeitprogramm | Kann von 10 Minuten bis 3 Stunden ein-gestellt werden. Dieses Programm kann mit allen Wärmezufuhrstufen verwendet werden. Um vom Zeitprogramm zum Hauptmenü zurück zu setzen, drücken Sie bitte die Reset-Taste. |
 | Starttaste | ||
 | Bedienungsanlei-tung lesen | ||
 | Zurücksetzen | ||
Heizstufen
Stark Mittel Kalt
Knitterschutz
P2 = Standard Baumwolle
Standardprogramm auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen. Dieses Programm ist zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten.
5.4 Sortieren der Wäsche
Sortieren nach Pflegekennzeichen. Die Pflegekennzeichen bedeuten:
Trocknen im Wäschetrockner grundsätzlich möglich
Trocknen mit normaler Temperatur
Trocknen bei reduzierten Temperaturen
Trocknen im Wäschetrockner nicht möglich
- Geben Sie keine feuchte Wäsche in das Gerät, die nicht laut Pflegekennzeichen für die Trocknung in einem Trockner geeignet ist.
- In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pflegekennzeichen trocknergeeignet sind.
- Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien könnten abfärben.
- Trocknen Sie Trikotwäsche und Strickwaren nicht mit dem Programm EXTRA. Die Textilien können einlaufen!
- Wolle und wollähnliche Textilien lassen sich mit dem Programm WOLLE trocknen. Vor dem Trockenvorgang sollten auch Textilien aus Wolle so gut wie möglich geschleudert werden Trocknen Sie nur Wolltextilien zusammen, die ähnliche Eigenschaften bezüglich Material, Farbe und Gewicht aufweisen. Schwere Wäschestücke aus Wolle sollten einzeln getrocknet werden
Wäsche Vorbereiten
Wäsche in den Trockner geben
• Die Trommel nur ca. 12 befüllen um gleichmäßig zu trocknen
• Grosse Teile mit kleineren Teilen mischen
- Die Wäsche nicht „übertrocknen“. Sie wird hart und könnte sich statisch aufladen
Programmwahl
Mit den „+“ und „-, Tasten wählen Sie den gewünschten Trocknungsgrad aus, siehe Tabelle Trocknungsprogramme
Heizleistung
Sie können die Programme 1 bis 6 mit allen Heizstufen (Taste „A“) in Betrieb setzen, nur Programm 7 kann mit voller oder halber Heizleistung verwendet werden. Alle diese Programme haben eine 12 minütige Abkühlphase am Ende des Trocknungszyklus.
Programm 8 funktioniert ohne Heizung (unabhängig von der Einstellung der Heizungswahltaste) und bewegt die Luft durch den Wäschetrockner bei Raumtemperatur.
Alle Programme von P1 bis P9 können mit der Startzeitvorwahl-Möglichkeit verwendet werden. Startzeitvorwahl von 1 Stunde bis 9 Stunden möglich in 1 Stunden-Intervallen.
Trocknungsdauer
Die Trocknungsdauer hängt von folgenden Punkten ab:
- Menge und Größe der Wäschestücke
- Gewebeart
- Qualität des vorausgehenden Schleuderns
- Gewünschter Trockengrad (sehr trocken bis bügeltrocken)
Stark
Mittel
Kalt
Knitterschutz
Der Trocknungszyklus kann zum prüfen des Trockenzustands jederzeit durch Öffnen der Tür unterbrochen werden (Trommel hält an). Nach dem Schließen der Tür wird das Trocknen fortgesetzt.
Hinweis: Einige Stoffe wie Jeans oder grosse Wäscheteile lassen sich schwer trockne, in dem Fall wählen Sie ein Programm mit einer höheren Heizleistung.
5.5 Bedienung des Wäschetrockners
- Tür öffnen
- Wäsche sorgfältig in die Trommel geben
• Leintücher zuerst einfüllen
- Tür schließen
- Hände trocknen
• Stecker in die Steckdose stecken
- Drücken Sie die Aktivierungstaste. Das Anzeigefeld leuchtet auf. Wenn keine andere Taste gedrückt wird, geht das Anzeigefeld nach einer Minute in den Schlafmodus. Um es zu deaktivieren, drücken Sie erneut auf die Aktivierungs-taste.
- Der Trockner wird die gleichen Programm- und Wärmeeinstellungen verwenden, die beim letzten Trockenvorgang eingestellt wurden. Um das Programm zu ändern, drücken Sie die „-, oder „+“ Taste auf einer Seite des Anzeigenfeldes. Ändern Sie die Wärmezufuhr wie gewünscht.
- Wenn Sie P9 gewählt haben, drücken Sie die farbige Start-Taste. Ein Wert von 120 Minuten erscheint im Anzeigefeld. Benutzen Sie „-, oder „+“, um die Trockenzeit für Ihre Wäsche von 10 Minuten (Minimum) bis 180 Minuten (Maximum) zu wählen. Auf diese Tasten solange drücken, bis die gewünschte Zeit erreicht ist.
- Drücken Sie die Start-Taste, um den Trockenprozess zu starten. Die Trommel beginnt sich zu drehen und stoppt automatisch, wenn Ihre Kleidung trocken oder die Zeit abgelaufen ist. Ein akustisches Signal ertönt, wenn der Trockenprozess beendet ist.
- Wenn Sie das Knitterschutzprogramm gewählt haben, dreht sich die Trommel in Perioden weiter für max. bis zu 8 Stunden oder bis der Trockner durch das Öffnen der Tür gestoppt oder vom Stromnetz genommen wird.
- Wenn die Tür während eines Trockenprogrammes geöffnet wird, stoppt der Trockner. Um ihn wieder zu starten, schließen Sie die Tür, drücken Sie die Aktivierungstaste und die Start-Taste.
- Wenn die Start-Taste gedrückt wurde, ist das Programm festgesetzt und alle Tasten gesperrt. Um die Maschine zu stoppen und die Tasten zu entsperren, öffnen Sie die Tür.
Nach jedem Programm startet eine automatische 12 Min. Abkühlperiode. Dadurch wird das Knittern der Kleidung verhindert und muss immer genutzt werden, um das Feuerrisiko zu vermindern.
Wir empfehlen, beim Trocknen von großen Wäschestücken, den Trocknungsvorgang mehrmals zu unterbrechen, damit Sie die Wäschestücke von Hand auflockern können. Soll der Trocknungsvorgang gestoppt werden, nur die Tür öffnen und die Trommel stoppt sofort. Diese Funktion ist gleichzeitig eine Kindersicherung. Nachdem die Tür wieder geschlossen ist, wird der Trocknungsvorgang fortgesetzt.
5.6 Knitterschutz
Am Ende jedes Trocknungszyklus, wenn Sie die Wäsche nicht sofort herausnehmen, fängt die Knitterschutzfunktion ("B" in Abb. Bedienleiste) an. Die Trommel dreht sich gelegentlich, um Knitterbildung zu vermeiden, bis Sie bereit sind, die Wäsche aus dem Trockner zu entfernen. Die Knitterschutzfunktion hört erst auf, wenn Sie die Tür öffnen oder wenn Sie den Stecker von der Steckdose ziehen.
5.7 Startzeitvorwahl
Um die Startzeitvorwahl zu benutzen, drücken Sie die Startzeitvorwahl-Taste. In der Anzeige erscheint 1 Stunde. Wiederholen Sie das Drücken der Taste oder halten Sie die Taste gedrückt und die Anzeige ändert sich bis zu 9 Stunden. Um diese Startzeitvorwahl abzubrechen, drücken Sie die Reset-Taste. Um die Startzeitvorwahl zu bestätigen, drücken Sie die Start-Taste. Die Startzeit wird im Anzeigenfeld zurückgezählt. Um dieses Programm abzubrechen, öffnen Sie die Gerätetür.
6 Türanschlagwechsel
7 Reinigung und Pflege
Vor Reinigungs-, Pflege- und Wartungsarbeiten ist darauf zu achten, dass die Stromzufuhr ausgeschaltet ist.
Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.
- Der letzte Teil eines Trocknerzyklus findet ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht beschädigt wird.
Keine Lösungsmittel verwenden! Diese Mittel können Geräteteile beschädigen, entwickeln giftige Dämpfe und sind explosionsgefährlich!
Gehäuse und Bedienteile nur mit Seifenlauge oder mit einem handelsüblichen, lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.
Filter lösen (ist in der Türöffnung) mit der Hand oder einem Tuch reinigen Nach dem Reinigen Filter wieder einsetzen
Nach jedem Gebrauch das Gerät innen und aussen mit einem Tuch reinigen.
Reinigung des Kondensers
- Die Geräteklappe öffnen und die beiden Sperrungen abschrauben (nacheinander)
- Den Kondenser entnehmen und reinigen
- Alle Dichtungen reinigen
- Den Kondenser wieder einführen und beide Sperrungen wieder fixieren
• Die Geräteklappe wieder schliessen - Den Kondenser regelmässig reinigen
8 Pflege der Gewebe
Bei Zweifel hinsichtlich der Gewebeart eines Wäschestückes, die Pflegehinweise auf dem Etikett beachten. Die meisten Gewebe können problemlos in einem Wäschetrockner getrocknet werden. Wir empfehlen Ihnen jedoch, Wolle und Wollmischungen nicht im Wäschetrockner zu trocknen, außer es wird ausdrücklich auf dem Etikett darauf hingewiesen, dass die Teile für den Wäschetrockner geeignet sind.
Pflegehinweise
Die normale Trocknungsdauer kann, je nach Menge und Art sowie gewünschtem Feuchtigkeitsgrad und ursprünglicher Nässe der Wäsche, 2:20 Stunden betragen. Wenn die Trocknungsdauer zu lang erscheint:
■ Sicherstellen, dass der Filter sauber ist.
■ Sicherstellen, dass die richtige Heizstufe eingeschaltet ist.
■ Prüfen, ob der Abflussschlauch nicht verstopft ist.
WARNUNG Manche Stellen auf der Rückseite des Gerätes können sehr heiß werden.
9 Störung....Störungsbehebung
| Störung | Mögliche Ursachen | Maßnahmen |
| Der Trockner läuft nicht | Der Trockner ist nicht an die Stromversorgung an-geschlossenDie Einfülltür ist offenDie Taste Start/Pause wurde nicht gedrückt | Strecken Sie den Netzstecker in die Steckdose. Kontrollie-ren Sie die Sicherung der HausinstallationSchließen Sie die EinfülltürDrücken Sie die Taste Start/Pause |
| Nicht zufriedenstellende Trockenergebnisse | Es wurde ein falsches Pro-gramm eingestelltDie Flusensiebe sind ver-stopDiedie max. Wäschemenge wurde überschrittenEs befinden sich Rückstände in der Trommel | Stellen Sie ein geeignetes Programm einReinigen Sie die FlusensiebeBeachten Sie die maximale FüllmengeReinigen Sie die Innenfläche der Trommel |
| Die Einfülltür schließt nicht | Die Siebe wurden nicht eingesetzt. | Setzen Sie das Feinsieb und/oder Grobsieb korrekt ein. |
10 Reparaturen
WARNUNG
Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.
11 Kundendienst
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.
WICHTIG
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.
Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.
Zuständige Kundendienstadresse:
DEUTSCHLAND ÖSTERREICH und SCHWEIZ
EGS GmbH
Dieselstrasse 1
33397 Rietberg / DEUTSCHLAND
Kundentelefon für Deutschland: +49 (0)2944-9716791
Kundentelefon für Österreich: 0820 200 170
(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)
Kundentelefon für die Schweiz: +41 (0)31 951 47 45
E-Mail: kontakt@egs-gmbh.de
(Reparaturauftrage können auch online eingegeben werden.)
Internet: www.egs-gmbh.de
Geben Sie beim Anruf folgende Angaben:
die vollständige Anschrift und Telefon- No,
- Fehlerbeschreibung.
1 Version:
2 Modellbezeichnung
3 Batch
Alle Angaben finde sie auf dem Typenschild (siehe Rückseite des Gerätes)
12 CE-Konformitätserklärung
Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien
des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.
Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.
*Technische Änderungen vorbehalten
13 Allgemeine Garantiebedingungen
Garantiebedingungen
Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:
Leistungsdauer
Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.
Umfang der Mängelbeseitigung
Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.
Ausgeschlossen sind:
Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden aufgrund von chemischer bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedienungen, Glas- Lack- oder Emaille Schäden und evtl. Farbunterschiede, sowie defekte Glühlampen. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.
Geltungsbereich
Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder der Schweiz erworben und in ein anderes EU-Land oder der Schweiz gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedienungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.
Für Reparaturaufträge außerhalb der Garantiezeit gilt:
Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.
Wird ein Gerät überprüft bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.
Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst, siehe Kapitel 0.
GGV Import Export Handelsgesellschaft mbH & Co. KG August-Thyssen-Str. 8, D-41552 Kaarst-Holzbüttgen
14 Technische Daten
| Modell | TK611E |
| Elektrischer Anschluss [V/Hz] | 220-240 / 50 |
| EAN Nr. [Farbe Weiss] | 4016572013658 |
| Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ | |
15 Produktdatenblatt für Haushaltkühlgeräte
Delegierte Verordnung (EU) 392/2012
| Marke | Exquisit | |
| Modell | TK 611 E | |
| Nennkapazität | kg | 7 |
| Art des Haushaltwäschetrockners | Kondenstrockner | |
| Energieeffizienzklasse 1) | C | |
| Jährlicher Energieverbrauch 2) | kW/Jahr | 561 |
| Jährlicher Energieverbrauch Gas 2) | kWh-Gas/Jahr | - |
| Zusätzlicher jährlicher Energieverbrauch bei Gas 2) | kW/Jahr | - |
| Wäschetrockner mit Automatik Nein | ||
| Energieverbrauch Standard Baumwolle | kWh/Zyklus | 4.77 |
| Energieverbrauch Standard Baumwolle 1⁄2 | kWh/Zyklus | 2.56 |
| Gasverbrauch Standard Baumwolle | kWh-Gas/Zyklus | - |
| Zusätzlicher Stromverbrauch Standard Baumwolle | kWh/Zyklus | - |
| Gasverbrauch Standard Baumwolle 1⁄2 | kWh-Gas/Zyklus | - |
| Zusätzlicher Stromverbrauch Standard Baumwolle 1⁄2 | kWh/Zyklus | - |
| Leistungsaufnahme im Aus Zustand | W | 0 |
| Leistungsaufnahme im unausgeschalteten Zustand | W | 0 |
| Standardprogramm 3) | Baumwolle | |
| Programmdauer Standard Baumwolle | Min | 130 |
| Programmdauer Standard Baumwolle 1⁄2 | Min | 75 |
| Kondensationsseffizienzklasse 4) | D | |
| Kondensationsseffizienz Standard Baumwolle | % | 60 |
| Kondensationsseffizienz Standard Baumwolle 1⁄2 | % | 58 |
| Luftschallemissionen | dB | 72 |
| Bauart | Standgerät |
1) A+++ (höchste Effizienz) bis D (geringste Effizienz)
2) Jährlicher Energieverbrauch auf der Grundlage von 160 Trocknungszyklen für das Standard-Standard Baumwolle bei vollständiger Befüllung und Teilbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme.
Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.
3) Standardprogramm auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen. Dieses Programm ist zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten.
^4) A (höchste Effizienz) bis G (geringste Effizienz)
08804
