BEDIENUNGSANLEITUNG 1020 Kent

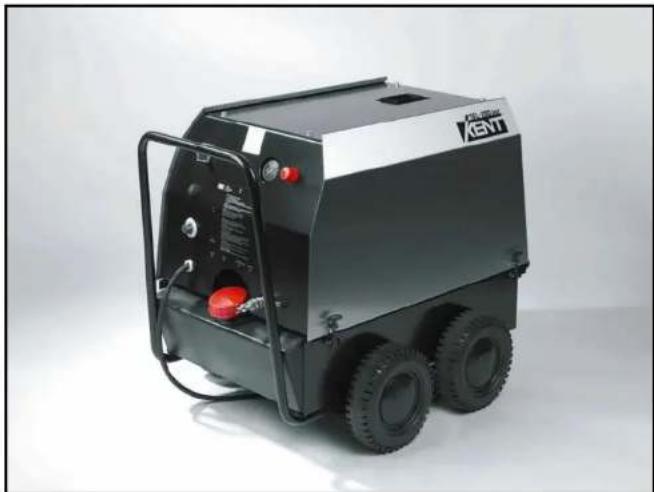

KENT heetwater-hogedrukreiniger KENT Heißwasser-Hochdruckreiniger
Type 1020 / 1021
| Bedienungsanleitung | 9 | ||||||||
| Verwendungszweck | 9 | ||||||||
| Technische Daten | 9 | ||||||||
| B | e | s | c | h | r | e | i | b | u |
| A | u | f | s | t | e | l | l | u | n |
| Inbetriebnahme | 11 | ||||||||
| Ausserbetriebnahme | |||||||||
| Wiederinbetriebnahme | 12 | ||||||||
| Prüfungen | 13 | ||||||||
| Unfallverhütungen | 13,14 | ||||||||
| Allgemeine Hinweise | |||||||||
| Conformitätserklärung | 15 | ||||||||
z .
| Importeur: | Euromac bv.,Kokosstraat 20,8281 JC Genemuidentel. 038-3854321 |
| Product g Produkt:Merk / Marke: | Heetwater-hogedrukreiniger KENT |
| Model: | 1020 en 1021 |
6
| 8 | Hierbij verklaart de importeur dat de KENT heetwater-hogedrukreiniger model 1020 en 1021 in overeenstemming is het directive EU 89 / 392 van 14 juni 1989.Hiermit erklärt der Importeur daß der KENT Heißwasser-Hochdruckreiniger Model 1020 und 1021 im Einklang ist mit Directive EU 89 / 392 von Juni 14, 1989. |
9
Geharmoniseerde normen / Harmonisierte Richtlinien:
EN 60.335.1
| Standaards / Standards: | EN 418 | ||||
| n | g | EN 292 / 1 | 1 | 0 | |
| g | EN 292 / 2 | 1 | 0 | ||
| EN 60.204 / 1 | |||||
12
Genemuiden, 31-05-2005
J. Bakker
UNFALLVERHÜTUNG & ALG. HINWEISE 14
- Inspektionen, Wartungen und Reparaturen sind nur von qualifizierten Technikern durchzuführen
- Ziehen Sie in jedem Fall stets den Stecker aus der Steckdose, bevor eine der o.g. Maßnahmen eingeleitet wird.
Ziehe niemals am Kabel, um die Stromversorgung zu unterbrechen.
Ziehen Sie nicht am Schlauch, um das Gerät zu bewegen.
Inspizieren Sie vor dem Einsatz des Gerätes das Kabel aif mögliche Beschädigungen. Wenn es beschädigt ist, muß es von einem qualifizierten Techniker ausgetauscht werden. Tauschen Sie das Netzkabel nur gegen ein Kabel desselben Typs aus. Der Typ des Originalkabels läßt sich an der Markierung auf der Kabelummantelung ablesen. Beschädigen Sie das Kabel nicht und nehmen Sie keine gefährlichen Reparaturen am Kabel vor.
Um die Sicherheit beim Einsatz jederzeit zu gewährleisten, dürfen nur Original-Ersatzteile und –Zubehör verwendet werden.
Falls die Düse ausgebeut werden muß, schalten Sie das Gerät aus und lassen Sie den Druck aus dem Schlauch ab.
Allgemeine Hinweise
Im Hinblick auf eine betriebssichere Bedienung des Gerätes soll die Bedienungsanleitung dem Bedienungspersonal ausgehändigt werden.
Für den Betrieb der Geräte in Deutschland gelten die 'UVV Arbeiten mit Flüssigkeitsstrahlern'.
Ab Liefertag wird eine zwölfmonatige Garantie geleistet.
Die Garantie erstreckt sich auf alle Schäden, die auf Material- oder Fabrikationsfehler zurückzuführen sind.
Für eingebaute Gummiteile wird eine dreimonatige Garantie übernommen.
Schäden, die auf Bedienungsfehler oder unzureichende Wartung zurückzuführen sind sowie der normale Verschleiß werden nicht von der Garantie gedeckt. Dies gilt ebenso für Frostschäden.
Wir setzen voraus, daß nur Originalersatzteile verwendet werden und daß Reparaturen nur durch Sachkundige vorgenommen werden.
PRÜFUNGEN & UNFALLVERHÜTUNG
Hochdruckreiniger müssen nach den 'UVV Arbeiten mit Flüssigkeitsstrahlern' (VGB 87) - §23 – mindestens alle 12 Monate von einem Sachkundigen darauf hin geprüft werden, daß ein gefahrloser Betrieb weiterhin sichergestellt ist. KENT-Kundendienstmonteure sind Sachkundige und können diese Prüfungen bei Ihren Geräten durchführen.
Das Ergebnis der Prüfung muß schriftlich festgestellt werden.
Die Prüfergebnisse sind auf Verlangen, z.B. der Berufsgenossenschaft vorzulegen.
Unfallverhütung
Bewahren Sie das gerät und das Verpackungsmaterial außerhalb der Reichweite von Kindern auf.
Hochdruckwasserdüsen dürfen niemals auf Personen oder Tiere, elektrische Geräte oder das Gerät selbst gerichtet werden. Verwenden Sie das Gerät nicht, wenn sich Personen oder Tiere in Reichweite der Düse aufhalten.
Der Bediener darf das gerät nur unter sicheren Bedingungen und in geeigneten Situationen verwenden. Situationen, die eine Gefahr für den Bediener oder andere Personen bedeuten, sind unbedingt zu vermeiden.
Insbesondere muß der Bediener folgendes beachten:
- Die verwendung unter instabilen Bedingungen ist zi vermeiden.
- Benutzen Sie angemessene Schutzkleidung
- Tragen Sie eine Schutzbrille und Schuhe mit rutschfester Gummisohle.
- Achten Sie darauf, daß Sie keine Schadstoffe, Giftstoffe oder gefährliche Substanzen in die Umgebung ableiten.
Dieses Gerät wurde in Übereinstimmung mit den derzeit gültigen Sicherheitsbestimmungen gebaut. Die Verwendung elektrischer Geräte erfordert jedern Fall die Beachtung folgender Grundregeln:
- Berühren Sie keine elektrischen Teile oder Komponenten
AUSSERBETRIEBNAHME & WIEDERINBETRIEBNAHME
12
Ausschalten des Gerätes
Schalten Sie den 0/1/2-Schalter auf Position ). Schließen Sie die Wasserzufuhr. Öffnen Sie die Pistole. Dadurch wird das gesamte System drucklos gemacht.
Winterbetrieb
Der Hochdruckreiniger muß frostsicher aufbewahrt werden. Falls das nicht möglich ist, müssen Pumpe und Pumpenkomponenten wie folgt gegen Frost geschützt werden: Montieren Sie ein kurzes 34 "-Schlauchstück am Wassereinlaß. Legen Sie das andere Ende in einen 5-Liter-Behälter mit Frostschutzmittel. Starten Sie das Gerät und offnen Sie die Pistole. Schließen Sie die Pistole wieder, wenn das Frostschutzmittel aus der Düse austritt. Schalten Sie den Strom am 0/1/2-Schalter aus. Das Gerät ist jetzt frostgeschützt. Wenn das Gerät Frost ausgesetzt war, starten Sie es erst wider, nachdem es vollständig aufgetaut ist. Lassen Sie es von Ihrem Händler auf eventuelle Beschädigungen überprüfen.
Ausserbetriebnahme
Vor einer lange dauernden Außerbetriebnahme ist das Druck- und Chemiesystem des Hochdruckreinigers mit klarem Wasser zu spülen. Kann der Hochdruckreiniger nicht frostfrei gelagert werden, ist die Maschine mit Frostschutzmittel zu füllen (siehe : Winterbetrieb).
Wiederinbetriebnahme
Vor jeder Wiederinbetriebnahme ist der Hochdruckreiniger auf seinen einwandfreien Zustand, insbesondere die elektrische Anschlußleitung, die Hochdruckschlauchleitung und die Spritzeinrichtung, zu überprüfen. Eventuell vorhandene Mängel sind vor der Wiederinbetriebnahme zu beseitigen.
Gegebenenfalls ist das Druck- und Chemiesystem vor der Arbeitsaufnahme mit klarem Wasser durchzuspülen.
INGEBRUIKNAME
5
Voor de start:
Nehmen Sie alle Verpackung ab und stell das Gerät nie in einen geschlossenen Raum ohne ausreichende Belüftung. Kontrollieren Sie den Ölstand durch das Schauglas an der Pumpe oder mit dem ölmeßstab. Das Öl erstmals nach 25 Betriebsstunden aus wechseln. Dann alle 200 Betriebsstunden einen Ölwechsel vornehmen. Vor der Inbetreibnahme ist darauf zu achten, daß im Kraftstofftank ausreichend Heizöl oder Dieselkraftstoff vorhanden ist, da dies für die Funktion des Brenners benötigt wird.
Start
Drehen Sie die Wasserzufuhr ganz auf. Schalten Sie den 0/1/2-Schalter in Position 1 für Kaltwasser und in Position 2 für Heißwasser. Achtung! Achten Sie beim Heißwasserbetrieb auf die Thermostateinstellung! Durch das Öffnen der Pistole schaltet der Strömungswächter den Elektromotor und den Brenner automatisch ein. Nach Schließen der Pistole werden diese automatisch wieder ausgeschaltet.
Spritzpistole
Die Spritzpistole wird durch Betätigen des Abzughebels geöffnet und durch Loslassen geschlossen. Wenn das Gerät nicht benutzt wird, verriegeln sie den Pistolenauslöser in der gesicherten Position, damit die Pistole nicht versehentlich geöffnet werden kann. Die Hebelstellung darf im geöffneten Zustand nicht blockiert oder in anderer Art am Schließen behindert werden. Spritzpistolen, deren Ventil nicht unmittelbar mit Lösen des Hebels schließen (Verschleiß oder Verschmutzung) d"rfen nicht weiter benutzt werden. Bei Arbeitsstoffen mit Temperaturen über 60°C sollen Schutzhandschuhe getragen werden. Spritzpistolen müssen regelmäßig kontrolliert, gereinigt und gewartet werden, um einen sicheren Betrieb zu gewährleisten.
BESCHREIBUNG & AUFSTELLUNG
Beschreibung der Funktion
Das Wasser tritt durch den Wassereingang und den dahinter montierten Wasserfilter, der in die vom Motor angetriebene Hochdruckpumpe führt, ein.
Über das Umlaufventil (K5) wird das Wasser in die Heizspirale, die durch den Brenner das Wasser erhitzt, über den Hochdruckschlauch und die Pistole durch das Strahlrohr geleitet und tritt durch die Hochdruckdüse aus.
Der Motor wird am 0/1/2-Schalter in Position 1 eingeschaltet und durch den Motorschutzschalter, der im Schaltkasten montiert ist, gegen Überlastung geschützt.
Das Umlaufventil ist ein vom Werk voreingestelltes Sicherheitsventil, das die Pumpe vor unzulässig hohem Druck schützt. Änderungen und Einstellungen sind nur von Sachkundigen durchzuführen!
Aufstellung
Hochdruckreiniger dürfen nicht in feuer- und explosionsgefährdeten Räumen aufgestellt werden.
Der Einsatz des Gerätes in geschlossenen Räumen ist nur dann zulässig, wenn genügend Zuluft uns bei Heißwasserhochdruckreinigern ein Abgasrohr nach draußen vorhanden ist. Entsprechendes Zubehör können Sie über Ihren Händler beziehen.
Beim Einsatz des Gerätes an Tankstellen sind die Sicherheitsvorschriften für die Gefahrenbereiche nach den 'Technischen Regeln für brennbare Flüssigkeiten' (TRbF) zu beachten. Die Aufstellung und der Betrieb des Hochdruckreinigers kann durch örtliche Bestimmungen eingeschränkt sein.
Das Gerät muß auf einem standfesten und ebenen Untergrund aufgestellt werden.
BEDIENUNGSANLEITUNG, VERWENDUNGSZWECK & TECHN. DATEN 9
Bedienungsanleitung
Die Bedienungsanleitung ist Bestandteil des Gerätes. Lesen Sie sie vor der Installation, der Inbetriebnahme und der Verwendung des Gerätes durch. Die Bedienungsanleitung enthält wichtige Hinweise zur sicheren Verwendung und Wartung des Gerätes. Daher ist sie sorgfältig aufzubewahren.
Verwendungszweck
Dieses Gerät eignet sich ausschließlich zum Reinigen mit Hilfe von Druckwasserdüsen und ist nur für Gegenstände, Objekte oder Oberflächen bestimmt, die der mechanischen Wirkung von Druckwasserdüsen sowie der chemischen Wirkung von ggf. verwendeten flüssigen Reinigungsmittelzusätzen und der Temperatur von max. 120°C standhalten.
Der Einsatzzweck des Gerätes ist unbedingt zu beachten. Jede andere Verwendung ist als ungeeignet zu betrachten. Der Hersteller haftet nicht für Schäden, die durch eine ungeeignete Verwendung des Gerätes verursacht werden. Das Gerät darf in keiner Weise unsachgemaß manipuliert werden. Im Falle einer solchen unsachgemäßen Manipulation lehnt der Hersteller jegliche Haftung für die Funktion und Sicherheit des Gerätes ab.
Technische Daten
| Modell. | L/min. | Druck bar | Temp. °C. | E-motor | E-Anschluß kW | Volt |
| 1020 | 15 | 200 | 0-130 | 5,5 | 3 | |
| 1021 | 21 | 200 | 0-130 | 7,5 | 3 x 400 |
