Basic 1144 02 - Rauchmelder Gira - Kostenlose Bedienungsanleitung

Produkttyp	Rauchmelder
Marke	Gira
Modell	Basic 1144 02
Stromversorgung	9V Blockbatterie (im Lieferumfang enthalten)
Batterielebensdauer	Ca. 1 Jahr
Abmessungen (Durchmesser x Höhe)	85 mm x 40 mm
Gewicht	Ca. 100 g (ohne Batterie)
Funktionsprinzip	Optischer Rauchmelder (Streulichtprinzip)
Alarmlautstärke	≥ 85 dB(A) in 3 m Entfernung
Schutzart (IP)	IP20
Vernetzbarkeit	Nicht vernetzbar (Einzelgerät)
Prüfzeichen	CE, VdS (optional)
Farbe	Weiß
Montage	Deckenmontage mit Schrauben und Dübeln (im Lieferumfang)
Einsatzbereich	Innenräume (max. 40 m²)
Umgebungstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	Bis 95 % relative Feuchte (nicht kondensierend)
Lebensdauer (Gerät)	Ca. 10 Jahre
Testfunktion	Testknopf zur Funktionsprüfung
Reinigung	Staubsauger mit Bürstenaufsatz oder leicht feuchtes Tuch (keine Lösungsmittel)
Entsorgung	Elektrogerät gemäß WEEE Richtlinie und Batterie getrennt entsorgen

Häufig gestellte Fragen - Basic 1144 02 Gira

Wie installiere ich den Gira Basic 1144 02 Rauchmelder?

Befestigen Sie die mitgelieferte Montageplatte mit Schrauben und Dübeln an der Decke. Setzen Sie die 9V Batterie ein, rasten Sie den Melder auf der Platte ein und drehen Sie ihn bis zum Einrasten.

Wie wechsel ich die Batterie?

Entfernen Sie den Melder von der Montageplatte durch Drehen. Öffnen Sie das Batteriefach, entnehmen Sie die alte Batterie und legen Sie eine neue 9V-Blockbatterie ein. Achten Sie auf die Polarität. Danach den Melder wieder aufsetzen und testen.

Warum piept der Rauchmelder alle paar Minuten?

Ein kurzes Piepen alle ca. 40-60 Sekunden bedeutet, dass die Batterie schwach ist. Tauschen Sie die Batterie umgehend aus. Wenn das Piepen anhält, kann das Gerät defekt sein.

Wie teste ich den Rauchmelder?

Drücken Sie den Testknopf am Gerät für ca. 1-2 Sekunden. Der Alarm sollte ertönen. Lassen Sie den Knopf los, der Alarm stoppt nach einigen Sekunden. Führen Sie diesen Test monatlich durch.

Kann ich den Rauchmelder in der Küche installieren?

Nein, in Küchen, Bädern oder Garagen kann Dampf oder Kochdunst Fehlalarme auslösen. Installieren Sie den Melder in Fluren oder Schlafzimmern, jedoch nicht direkt über Herd oder Dusche.

Welche Reinigung ist erforderlich?

Reinigen Sie den Melder alle 3-6 Monate mit einem Staubsauger mit weicher Bürste oder einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel, da diese das Gerät beschädigen können.

Wie lange hält der Rauchmelder?

Die Lebensdauer beträgt ca. 10 Jahre. Nach diesem Zeitraum sollte das gesamte Gerät ausgetauscht werden. Das Herstellungsdatum finden Sie auf dem Etikett.

Was tun bei Fehlalarm?

Lüften Sie den Raum gründlich. Drücken Sie den Testknopf kurz, um den Alarm zu unterbrechen. Entfernen Sie die Batterie nur im Notfall. Suchen Sie nach der Ursache (Dampf, Staub, etc.) und vermeiden Sie zukünftige Fehlalarme.

Kann ich den Melder vernetzen?

Der Gira Basic 1144 02 ist ein Einzelgerät und nicht für die Vernetzung mit anderen Rauchmeldern vorgesehen. Für eine vernetzte Lösung benötigen Sie ein anderes Modell.

Welche Garantie gilt?

Gira gewährt eine Garantie von 2 Jahren ab Kaufdatum. Bewahren Sie den Kaufbeleg auf. Bei Defekten wenden Sie sich an den Fachhandel oder den Kundenservice.

BEDIENUNGSANLEITUNG Basic 1144 02 Gira

Montage- und Bedienungsanleitung

Rauchmelder basic

1144 02

GIRA

Inhaltsverzeichnis

Produktmerkmale....3
Funktionsprinzip....3
Sicherheitshinweise 4
Richtiges Verhalten im Brandfall....5
Montageort 6
Ungeeignete Montageorte 9
Installation und Inbetriebnahme ....10
Batterietest - Batterie wechseln....11
Funktionstest 12
Betriebs- und Alarmsignale 12
Wartung und Pflege 13
Technische Daten....14
Gewährleistung 15

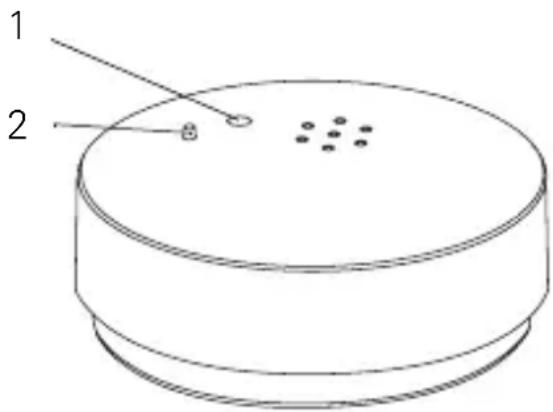

Produktmerkmale

• batteriebetriebener Rauchmelder mit photoelektrischem Streulichtprinzip
• automatischer Selbsttest der Rauchauswertung
• lauter pulsierender Warnton etwa 85 dB(A)
• Batteriewechselanzeige (1)
  • Verschmutzungs-/Störungsanzeige (1)
  • Testknopf zum Funktionstest (2)
• Batteriefachkontrolle: ist im Rauchmelder keine Batterie eingelegt, lässt er sich nicht im Sockel arretieren
• Verpolschutz: Gerätezerstörung durch falschen Batterieanschluss nicht möglich
• VdS-Anerkennung: zertifiziert und anerkannt vom Verband der Sachversicherer (VdS)

1 2

Funktionsprinzip

Der Rauchmelder erkennt Feuer frühzeitig an seiner Rauchentwicklung. Er arbeitet nach dem Streulichtprinzip: Lichtsender und -empfänger sind in der Messkammer so angeordnet, dass das ausgestrahlte Lichtsignal des Senders nicht direkt auf den Empfänger (Fotozelle) treffen kann. Tritt Rauch in die Rauchkammer ein, wird das Lichtsignal von den im Rauch enthaltenen Schwebeteilchen gestreut. Die gestreuten Lichtstrahlen treffen auf die Fotozelle und werden dort in ein elektrisches Signal umgewandelt, welches die Alarmierung auslöst. Die Funktion der Rauchauswertung wird ständig überprüft. Eventuelle Fehler werden durch ein Störungssignal (Signalton und Leuchtdiode) angezeigt.

Sicherheitshinweise

• Überstreichen Sie den Rauchmelder nicht mit Farbe.
• Rauchmelder erkennen nur den Rauch eines Brandes, nicht aber die Flamme selbst.
• Rauchmelder löschen keinen Brand. Suchen Sie bei einem Alarm den Brandherd und rufen Sie gegebenenfalls die Feuerwehr (siehe auch „Richtiges Verhalten im Brandfall“ auf S. 5).
• Verwenden Sie zur Spannungsversorgung keine wiederaufladbaren Batterien (Akkus) oder Netzgeräte. Sie können Funktionsstörungen oder einen vorzeitigen Ausfall des Gerätes verursachen.
• Der Rauchmelder erzeugt einen sehr lauten und schrillen Ton, der das Gehör schädigen kann. Halten Sie deshalb beim Funktionstest einen Mindestabstand von 50 cm ein.
• Der Rauchmelder überwacht nur einen definierten Bereich im Umfeld des Montageortes. Installieren Sie ausreichend viele Melder, um den gesamten Wohnbereich abzudecken und optimalen Schutz zu gewährleisten.
• Menschen unter Alkohol- oder Drogeneinfluss werden von dem Signalton möglicherweise nicht geweckt.

Alarmieren

Verständigen Sie sofort die Feuerwehr. Bleiben Sie ruhig und antworten Sie deutlich auf die Fragen die Ihnen gestellt werden:

Wo brennt es? Was brennt? Wie viele Verletzte gibt es? Wer ruft an?

Warten Sie auf Rückfragen der Einsatzzentrale.

Retten

Retten Sie sich und gefährdete Personen aus dem Gefahrenbereich.

Halten Sie sich bei starker Rauchentwicklung in Bodennähe auf und pressen Sie sich ein feuchtes Tuch vor Mund und Nase.

Benutzen Sie keine Aufzüge.

Verschließen Sie die Türen und Fenster brennender Räume, um eine Ausweitung von Feuer und Rauch zu verhindern.

Ist eine Flucht ins Freie nicht möglich, suchen Sie sich einen sicheren Raum, schließen Sie die Tür und machen Sie sich am Fenster bemerkbar. Dichten Sie die Spalten an der Tür mit nassen Laken oder Handtüchern ab, um ein Eindringen des Rauchs zu verhindern.

Löschen

Versuchen Sie, Entstehungsbrände mit vorhandenem Löschgerät zu löschen. Kleinbrände können oftmals mit einer Decke erstickt werden. Löschen Sie Friteusenbrände nie mit Wasser, sondern decken Sie das Feuer mit einem Deckel ab.

Gelingt Ihr Löschversuch nicht sofort, verlassen Sie den Brandraum.

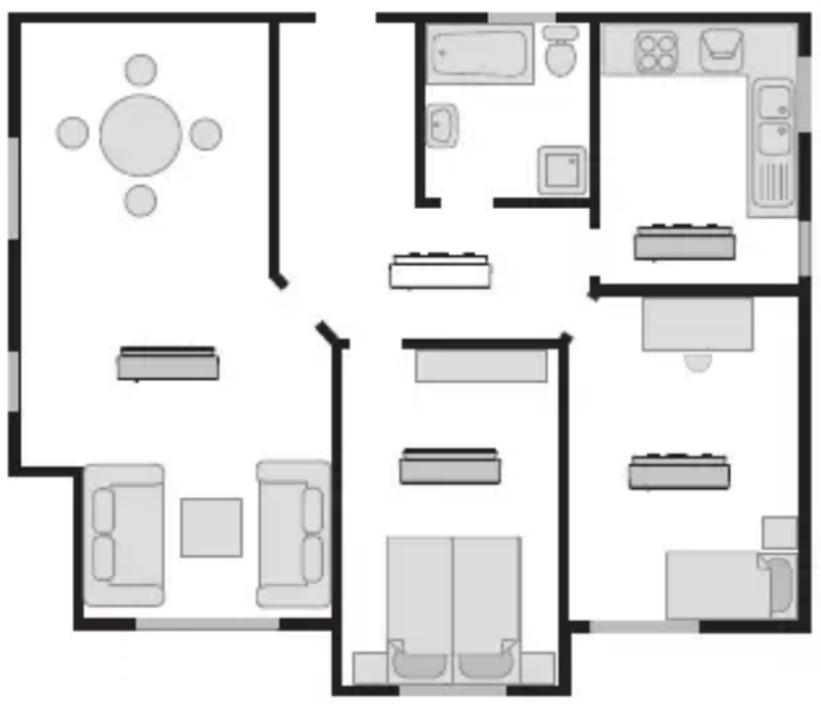

Beispiel für eine Wohnung

Mindestschutz: ein Rauchmelder im Flur bzw. Treppenhaus jeder Etage

Optimaler Schutz: ein Rauchmelder in jedem Schlaf- und Wohnraum

Installieren Sie Rauchmelder vorzugsweise vor bzw. in Schlafräumen, damit die Bewohner nachts bei einem Rauchalarm geweckt werden.

Eine optimale Detektionscharakteristik besitzt der Rauchmelder, wenn er in der Raummitte unter der Decke montiert wird. Ist dies nicht möglich, halten Sie einen Mindestabstand von 50 cm zur Wand ein.

Ein Rauchmelder kann einen Raum mit maximal 60 m² Grundfläche bis zu einer Raumhöhe von maximal 6 m überwachen.

Installieren Sie den Rauchmelder in der Küche möglichst weit entfernt von der Kochzone, um Fehlalarme durch Wasserdampf zu vermeiden.

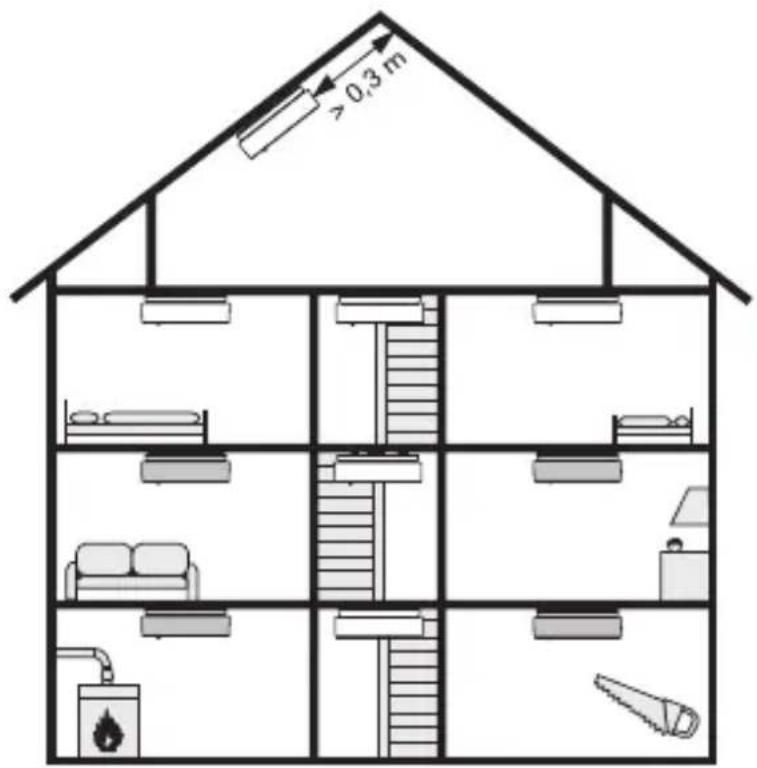

Beispiel für ein Wohnhaus

> 0.3 m

Mindestschutz: ein Rauchmelder im Flur bzw. Treppenhaus jeder Etage

Optimaler Schutz: ein Rauchmelder in jedem Schlaf- und Wohn- bzw. Kellerraum

Montieren Sie in Gebäuden mit mehreren Stockwerken mindestens in jedem Etagenflur einen Rauchmelder.

Empfehlung

Setzen Sie in größeren Häusern mehrere vernetzte Rauchmelder ein, um die gesamte Wohnfläche abzusichern.

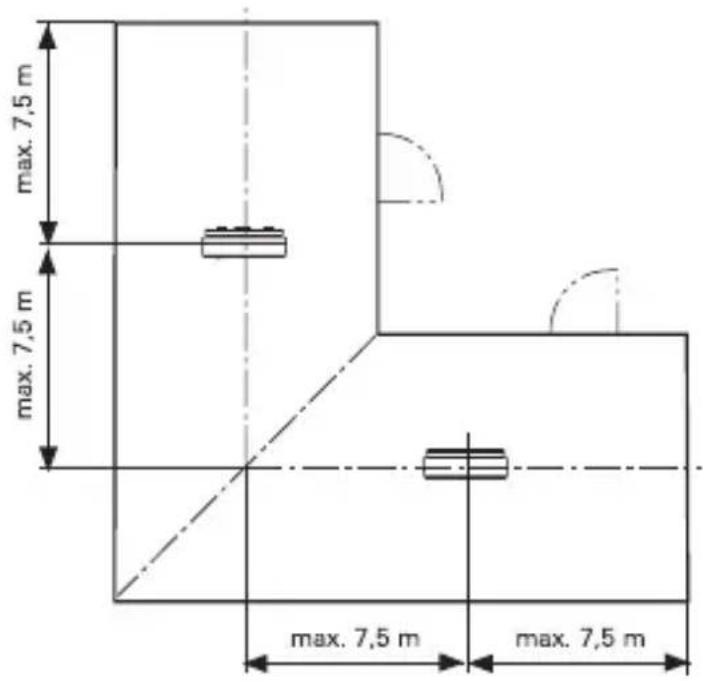

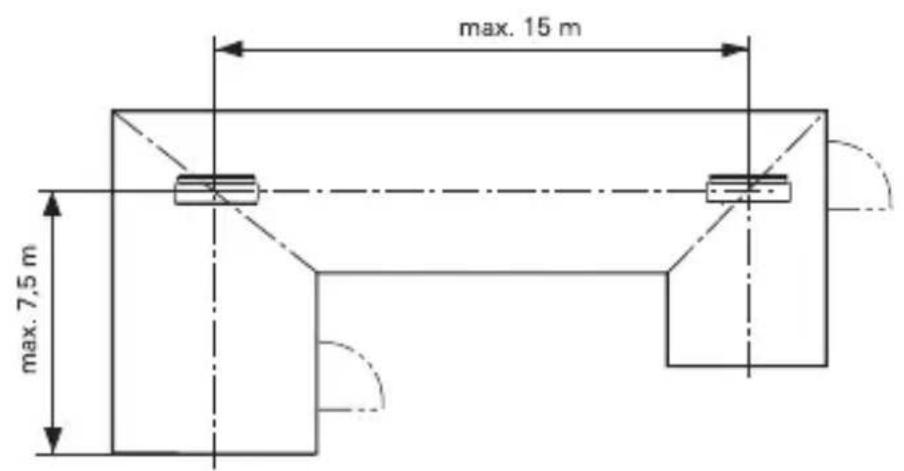

Beispiele für besondere Raumgeometrien

max. 15 m max. 7,5 m

max. 7,5 m max. 7,5 m max. 7,5 m max. 7,5 m

In L-förmigen Räumen oder Fluren sollte die Rauchmelder auf den Gehrungslinien installiert werden.

Bei großen L-förmigen Räumen wird jeder Schenkel wie ein eigenständiger Raum betrachtet.

Um Fehlalarme zu vermeiden, montieren Sie den Rauchmelder:

• nicht in Räumen, in denen unter normalen Bedingungen starker Wasserdampf, Staub oder Rauch entsteht.
• nicht in der Nähe von Feuerstätten und offenen Kaminen.
• nicht in der Nähe von Belüftungsschächten, da der Luftstrom unter Umständen verhindern kann, dass Rauch zum Melder gelangt.
• nicht in der Nähe von Leuchtstoff- und Energiesparlampen, weil der Starter durch die elektrischen Felder beim Einschalten der Lampe Fehlalarme auslösen kann (Mindestabstand: 50 cm).
• nicht in Räumen, die höher als 6 m sind.
• nicht direkt in einer Dachspitze. Halten Sie einen Mindestabstand von 30 cm zur Dachspitze ein.
• nicht in Räumen mit Temperaturen unter +4 °C bzw. über +40 °C.

Installation und Inbetriebnahme

1. Montieren Sie den Sockel mit dem beiliegenden Montagematerial.
2. Verbinden Sie die 9V Blockbatterie mit dem Batterieanschluss und setzen Sie die Batterie in den Batteriehalter ein.
3. Stecken Sie den Rauchmelder in den Sockel und arretieren Sie Ihn durch leichtes Drehen im Uhrzeigersinn.

Batterie einlegen

Ohne Batterie lässt sich der Rauchmelder nicht im Sockel arretieren.

1. Führen Sie einen Funktionstest durch (siehe S. 12).

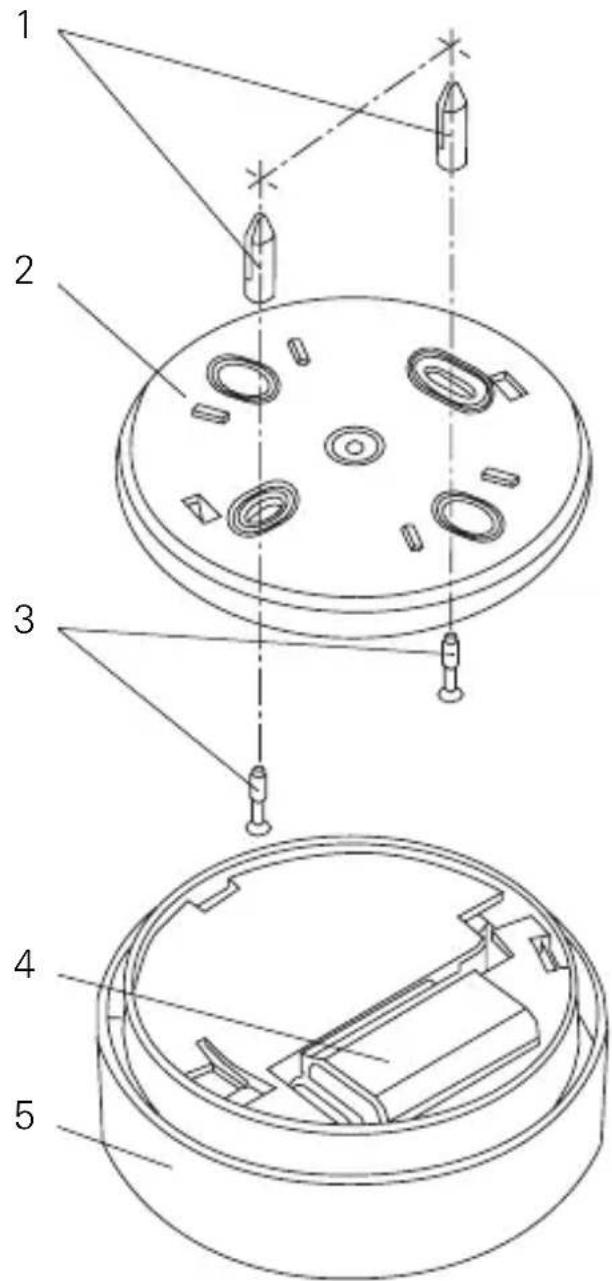

Legende

1 Dübel
2 Sockel
3 Schrauben
4 Batterie (9V)
5 Rauchmelder

Batterietest - Batterie wechseln

Die Spannungsversorgung des Rauchmelders erfolgt durch eine 9 V Block-batterie. Der Batterietest überprüft automatisch regelmäßig die Versorgungs-spannung. Sinkt die Batteriespannung unter einen definierten Punkt, meldet der Rauchmelder 30 Tage lang, dass die Batterie gewechselt werden muss. Während dieser Zeit ist der Rauchmelder voll funktionsfähig.

Um die Batterie auszutauschen, gehen Sie bitte wie folgt vor:

1. Nehmen Sie den Rauchmelder aus dem Sockel (entgegen dem Uhrzeigersinn drehen).
2. Nehmen Sie die alte Batterie aus der Halterung und lösen Sie die Steckverbindung vom Batterieanschluss.
3. Verbinden Sie die neue 9V Blockbatterie mit dem Batterieanschluss und setzen Sie die Batterie in den Batteriehalter ein.
4. Stecken Sie den Rauchmelderwieder in den Sockel und arretieren Sie Ihn durch leichtes Drehen im Uhrzeigersinn.

Batterie einlegen

Ohne Batterie lässt sich der Rauchmelder nicht im Sockel arretieren.

1. Führen Sie einen Funktionstest durch (siehe S. 12).

Achtung: Gehörschädigung möglich

Der Rauchmelder erzeugt einen sehr lauten und schrillen Ton, der das Gehör schädigen kann. Halten Sie deshalb beim Funktionstest einen Mindest-abstand von 50 cm ein.

Führen Sie den Funktionstest monatlich durch:

1. Drücken Sie die Testtaste für ca. 3 s. Ertönt der Signalton, arbeitet der Rauchmelder korrekt. Ertönt kein Signalton, tauschen Sie die Batterie aus.
2. Führen Sie den Funktionstest erneut durch. Ertönt wieder kein Signalton, ist der Rauchmelder defekt und muss durch einen Neuen ersetzt werden.

Betriebs- und Alarmsignale

Signalton Leuchtdiode Bedeutung
lauter Intervallton	blinkt Lokaler Rauchalarm
kurzer Signalton im 45 Sek.-Takt	blinkt zeitversetzt zum Signalton	Störung/Verschmutzung
kurzer Signalton im 45 Sek.-Takt	blinkt parallel zum Signalton	Batteriewechselanzeige
- blinkt im	45 Sek.-Takt	automatischer Selbsttest, normaler Betriebszustand
lauter Intervallton	blinkt Funktionstest nach Drücken der Testtaste

Wartung und Pflege

Um die Funktionssicherheit des Rauchmelders über einen langen Zeitraum zu gewährleisten, sollten Sie monatlich (oder bei einer Störungsmeldung) eine Wartung durchführen:

1. Nehmen Sie den Rauchmelder aus dem Sockel (entgegen dem Uhrzeigersinn drehen) und entfernen Sie den Staub.
2. Wischen Sie den Rauchmelder mit einem feuchten Tuch ab.
3. Stecken Sie den Rauchmelder wieder in den Sockel und drehen Sie ihn im Uhrzeigersinn, bis er einrastet.

Batterie einlegen

Ohne eingelegte Batterie lässt sich der Rauchmelder nicht im Sockel arretieren.

1. Prüfen Sie, ob der automatische Selbsttest (Rauchmelder blinkt alle 45 Sekunden) durchgeführt wird.
2. Führen Sie einen Funktionstest durch.

Rauchmelder austauschen

Tauschen Sie den Rauchmelder zu dem auf dem Geräte-Etikett angegebenen Zeitpunkt aus.

Technische Daten

Nennspannung: 9 VDC

Batterie: Blockbatterie, IEC 6 LR 61, 9 V

Batterielebensdauer: mind. 1 Jahr

Batterieausfallsignal: 45 Sek.-Takt, 30 Tage

Optische Anzeige: LED, rot

Akustische Alarmanzeige:

Piezosignalgeber: intermittierend

Lautstärke: ca. 85 dB(A) bei 3 m

Gehäusemaße: 110 x 40 mm (∅ x H)

Betriebstemperatur: +4 °C bis +40 °C

Gewicht (ohne Batterie): ca. 120 g

VdS-Anerkennung: siehe Typenschild am Rauchmelder

Gewährleistung

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle.

Gira

Giersiepen GmbH & Co. KG

Service Center

Dahlienstraße 12

D-42477 Radevormwald

Gira

Giersiepen GmbH & Co. KG

Elektro-Installations-Systeme

Postfach 1220

42461 Radevormwald

Tel [phone] - 602 - 0
