BEDIENUNGSANLEITUNG 55 VLE 9481 SR GRUNDIG

6 Besonderheiten Ihres Fernsehgerätes
7 Digitale Programme empfangen
7 Wichtige Hinweise zum Umweltschutz
7 Hinweise zur LCD/LED Technologie

8 anSChIIESSEn/VoRbEREItEn

8 Antenne und Netzkabel anschließen
9 Batterien in die Fernbedienung einlegen

10 aUF EInEn bllCk

10 Die Anschlüsse des Fernsehgerätes
11 Die Bedienelemente des Fernsehgerätes

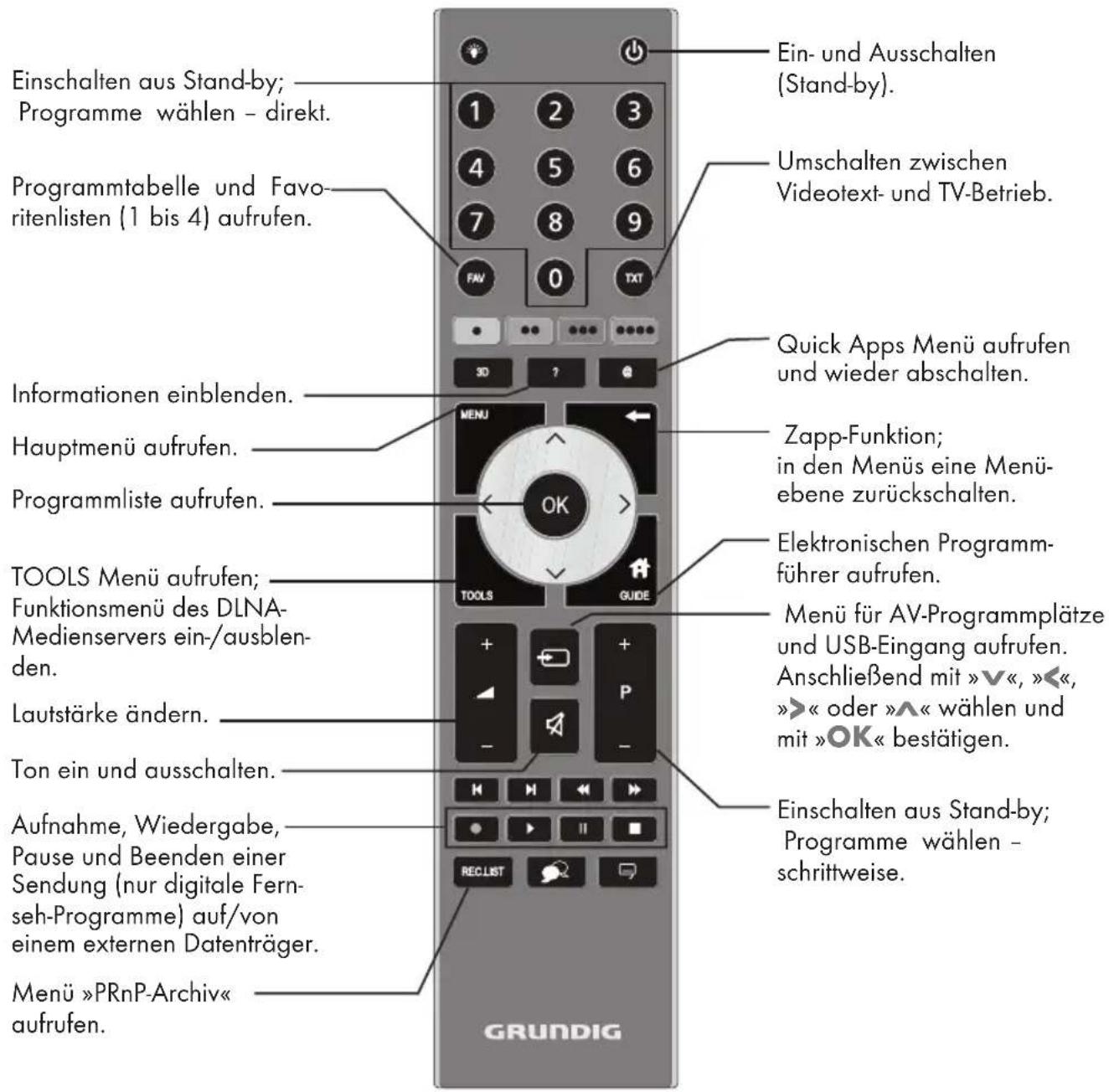

12 Die Fernbedienung – Hauptfunktionen
12 Die GRUNDIG „Voice Remote“
13 Die Fernbedienung - alle Funktionen,

14 EInStEllUngEn

14 Erstinstallation und Fernseh-Programme einstellen
14 Sprache, Land und Betriebsmodus wählen

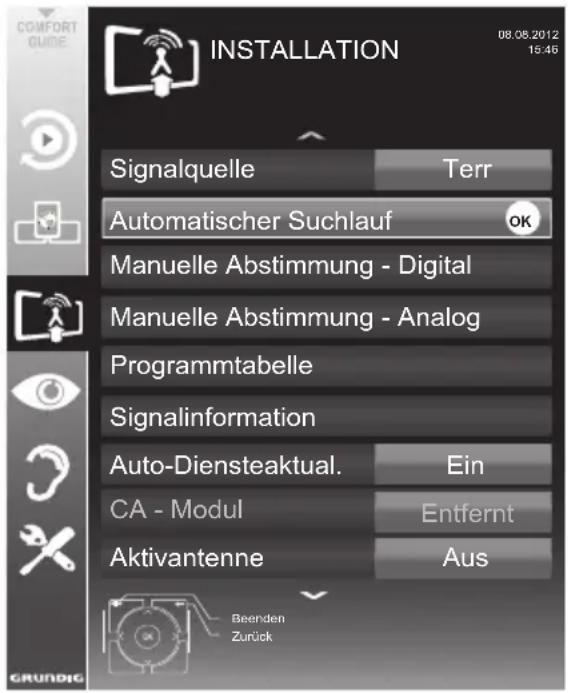

15 Terrestrische Fernseh-Programme (DVB-T) einstellen
15 Fernseh-Programme vom Kabelbetreiber (DVB-C) einstellen

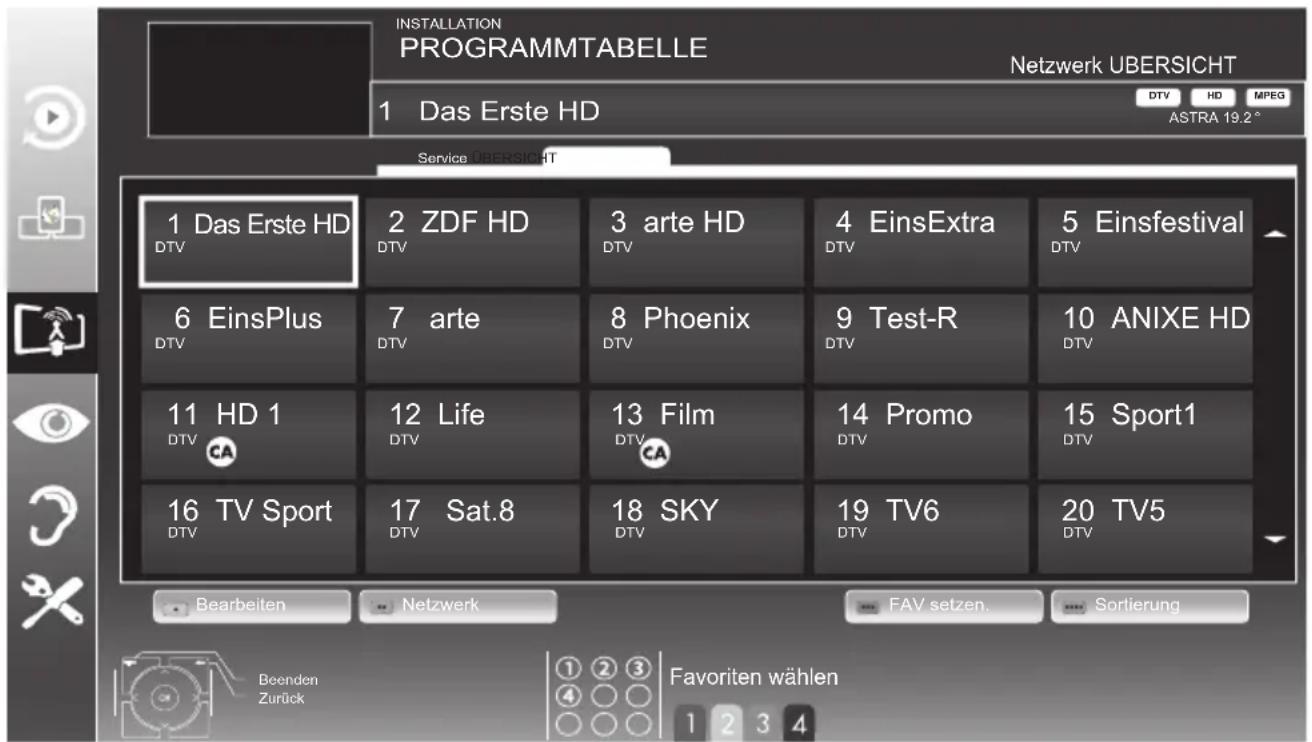

16 Programmtabelle für die digi talen Programme ändern

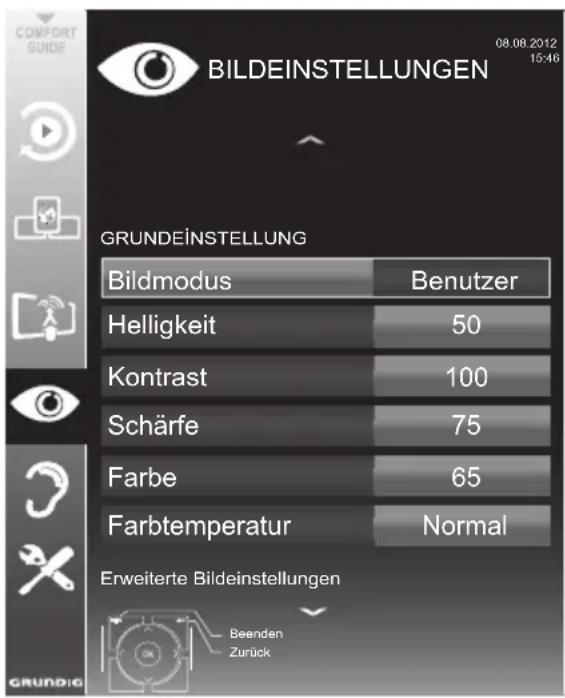

19 Bildeinstellungen

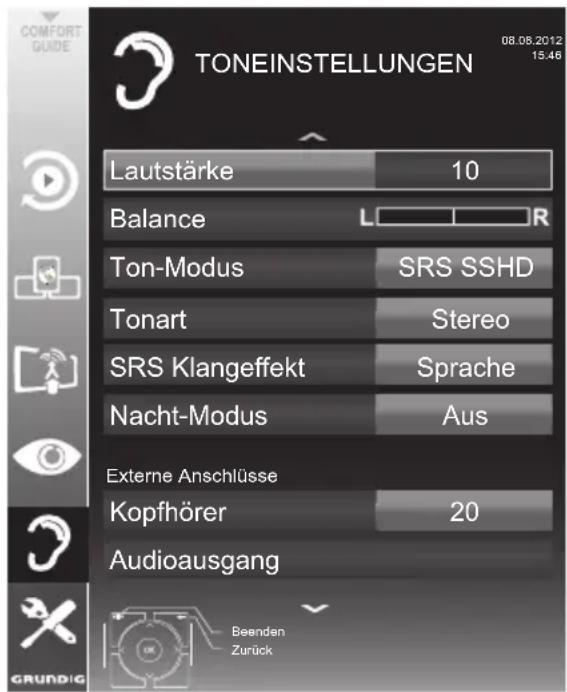

20 Toneinstellungen

22 FERnSEh-bEtRIEb

22 Grundfunktionen
23 Zoomfunktion
23 Eco-Modus
24 Zapp-Funktion
24 Elektronischer Programmführer
25 Bildformat umschalten

26 3D-FUnktion

26 Wichtige Informationen zur 3D-Funktion
26 3D-Funktion vorbereiten
26 Wiedergabe von 3D Filmen

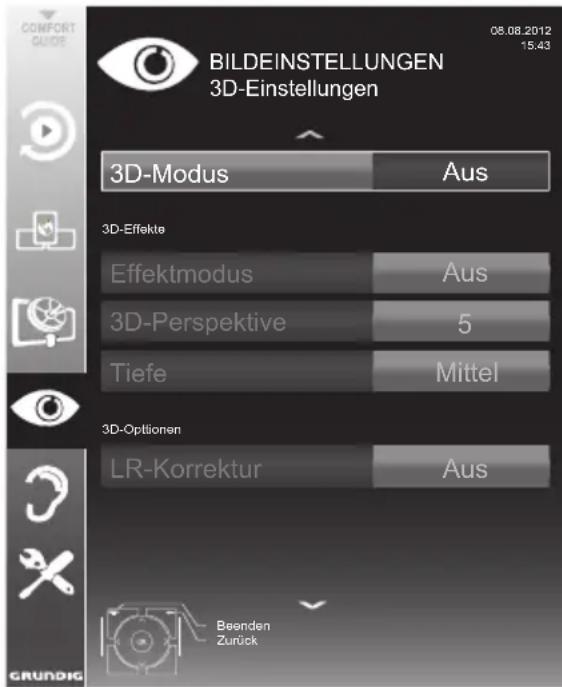

27 3D-Einstellungen

30 nEtZWERk InStallation

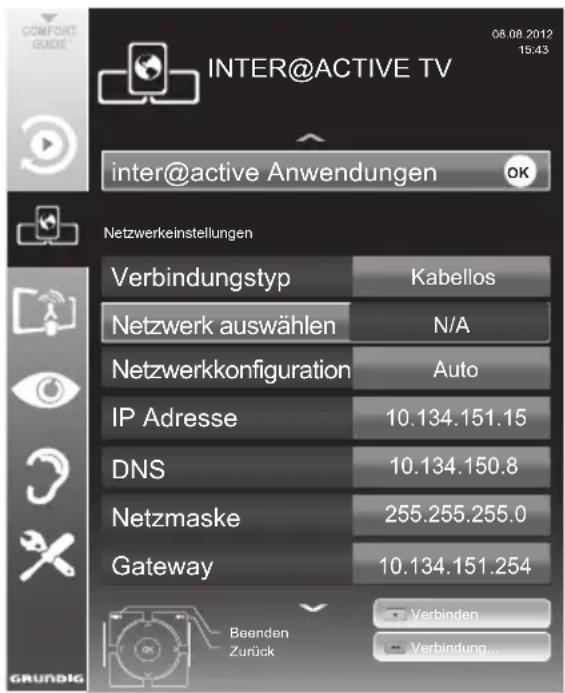

30 Fernsehgerät am Heimnetzwerk anschließen und anmelden

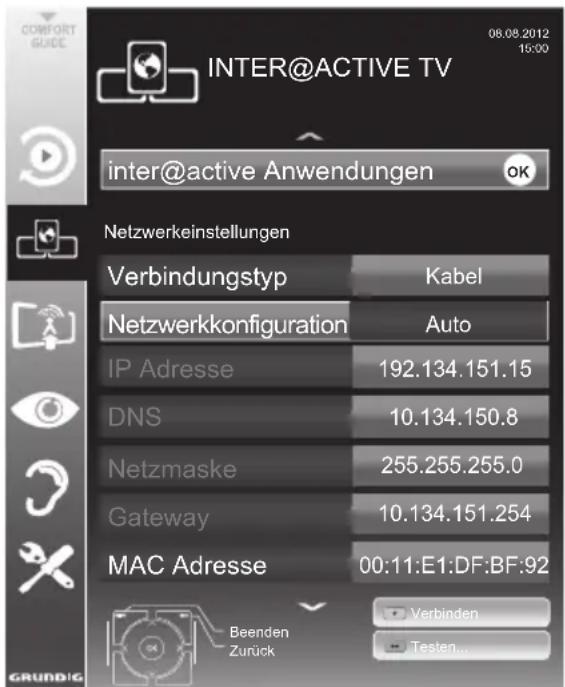

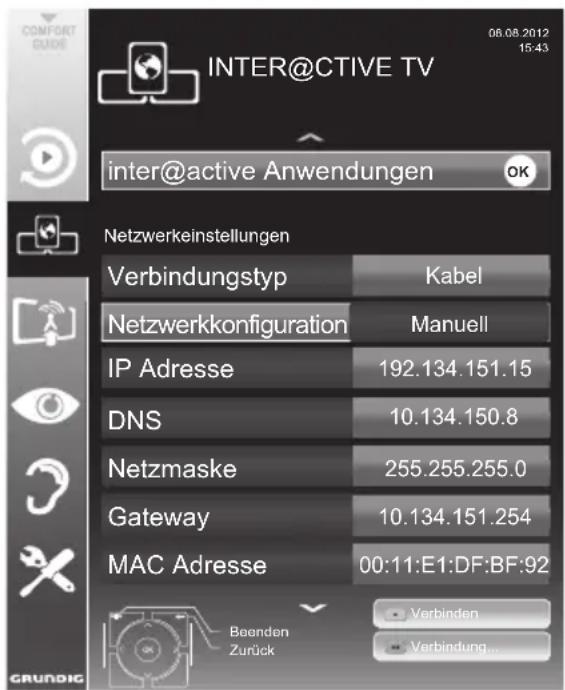

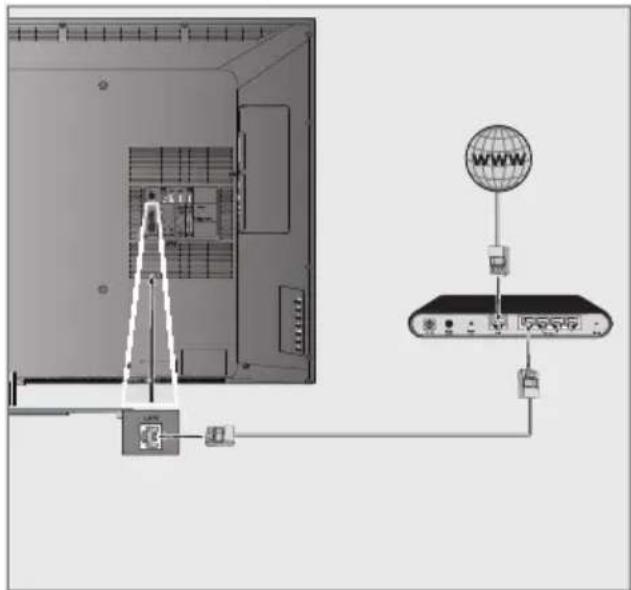

30 LAN-Verbindung zum Heimnetzwerk

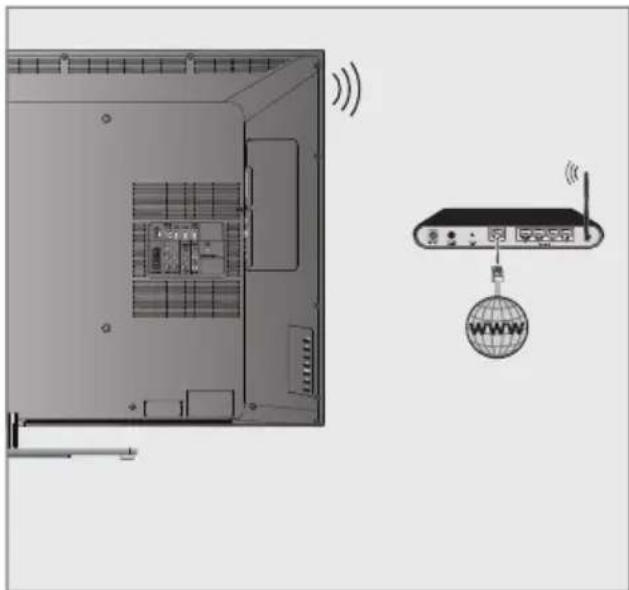

33 Betrieb über WLAN

36 SmaRt IntER@aCtIVE tV 2.0 FUnktlonEn

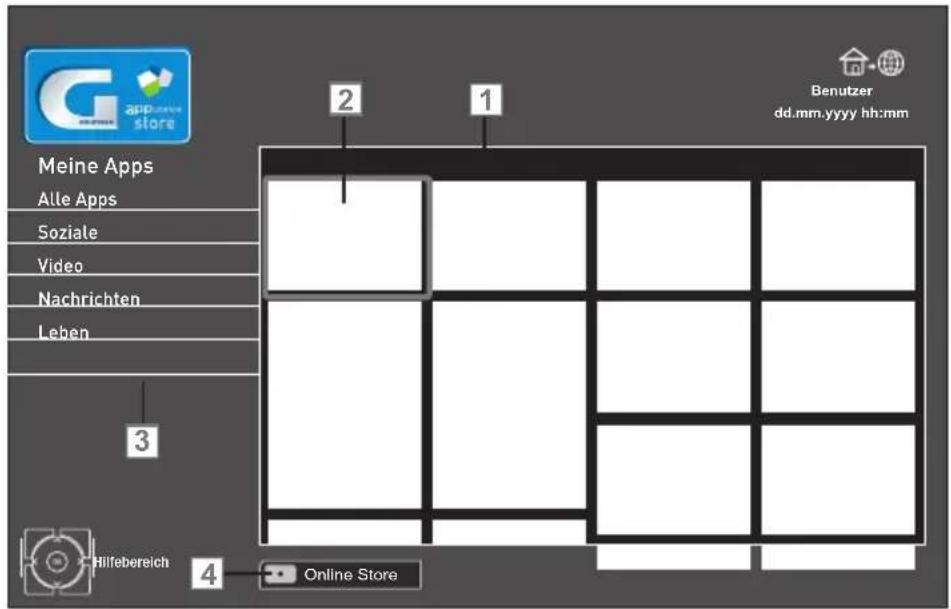

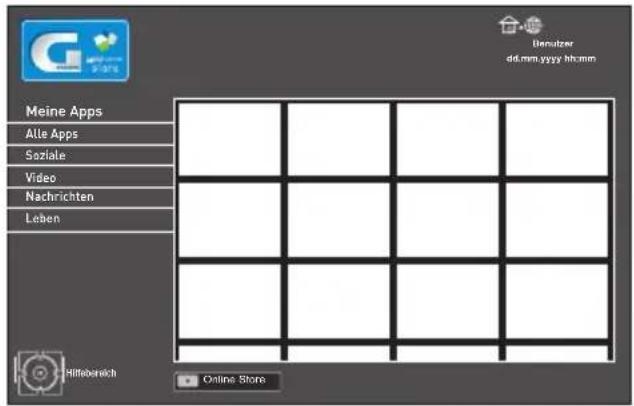

36 Smart Inter@active TV 2.0 Applikationen
36 USB Tastatur und Maus

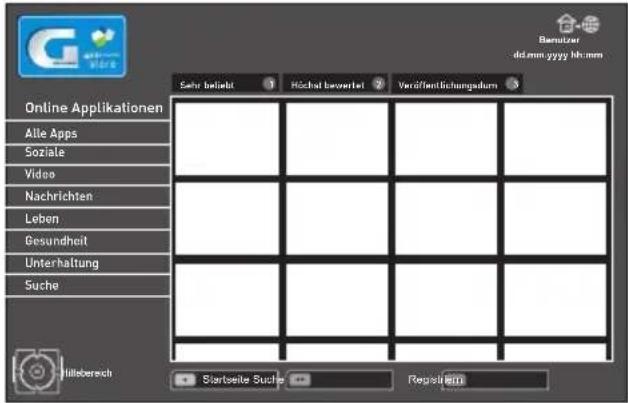

39 Der GRUNDIG Online Store

42 bEtRIEb mlt mUltl mEDIa SERVER

42 Wiedergabe von Video-/ Musik-/ und Bilddaten vom Heimnetz

44 USb-RECoRDIng

44 Informationen zur Aufnahme und Wiedergabe von Fernsehsendungen
44 Mögliche Einschränkungen bei dem Betrieb mit externen Datenträger
45 Externe Datenträger anschließen

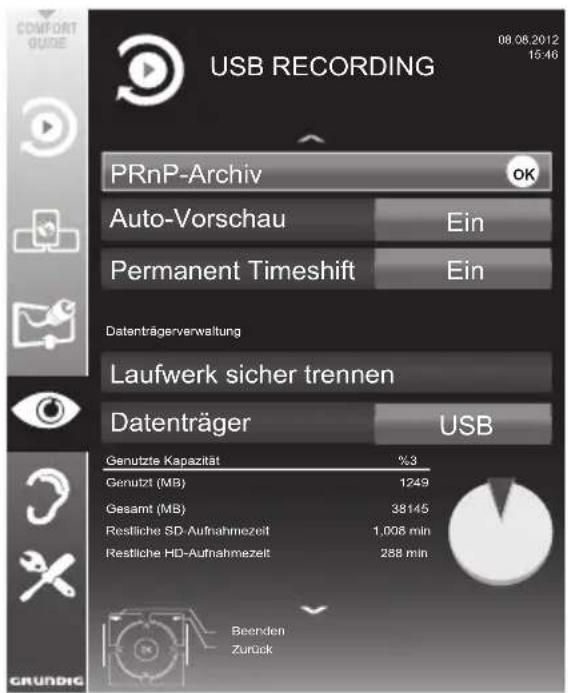

45 Einstellungen für USB Recording
47 Timeshift - Sendungen „anhalten“
47 Sendungen aufnehmen
48 Sendungen für die Aufnahme programmieren ...
48 „Vorlauf-/Nachlaufzeit einstellen“
50 Wiedergabe
50 Sendungen in der Aufnahmeliste löschen

51 USb-bEtRIEb

51 Dateiformate
52 Externe Datenträger anschließen
52 Externe Datenträger entfernen
53 Der Dateimanager
53 Einstellungen im Menü USB-Einrichtung
54 Wiedergabe - Grundfunktionen
55 Zusätzliche Wiedergabefunktionen

57 VIDEotExt-bEtRIEb

57 TOP-Text oder FLOF-Text Betrieb
57 Weitere Funktionen

58 IntERaktIVE PoRtalE (hbbtV)

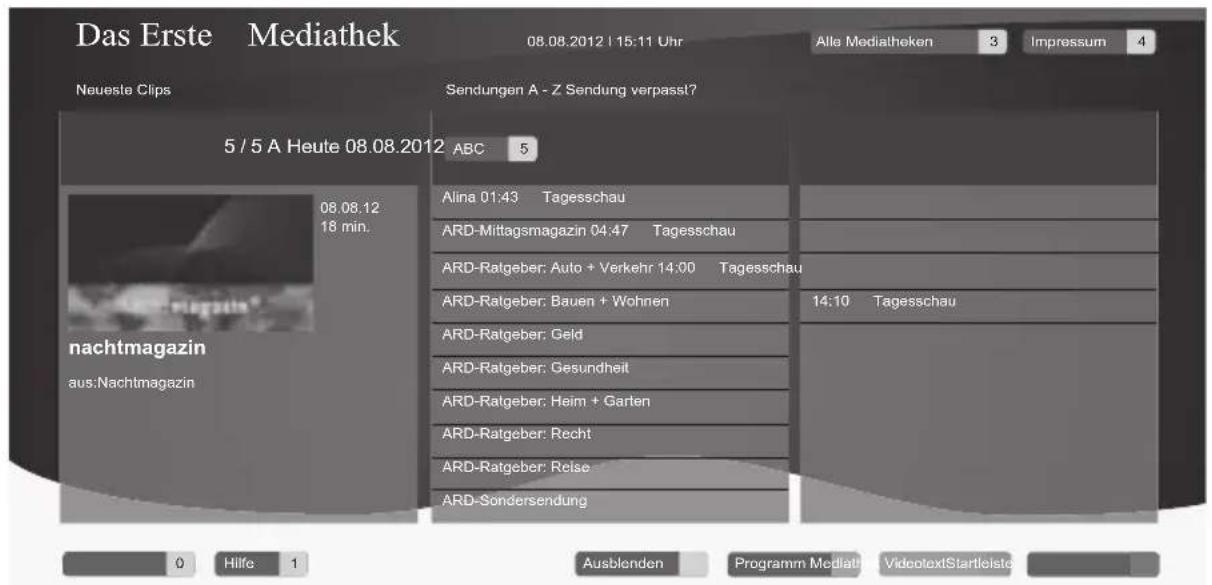

58 Was ist HbbTV
58 HbbTV Betrieb
58 Weitere Funktionen für Video-sequenzen

59 komFoRt-FUnktlonEn

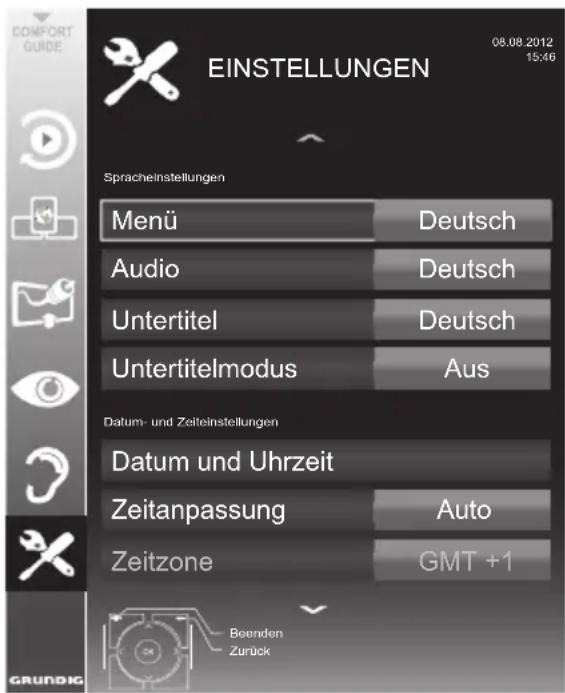

59 Menü EINSTELLUNGEN aufrufen
59 Spracheinstellungen
60 Datum und Uhrzeit einstellen
61 Timer-Funktionen
62 Jugendschutzeinstellungen
64 Software aktualisieren (OAD)
64 Software aktualisieren (Online)
64 Fernsehgerät auf die Werks einstellungen zurücksetzen

65 bEtRIEb mlt ExtERnEn gERÄtEn

65 DIGI LINK
65 Die DIGI LINK-Funktionen Ihres Fernsehgerätes

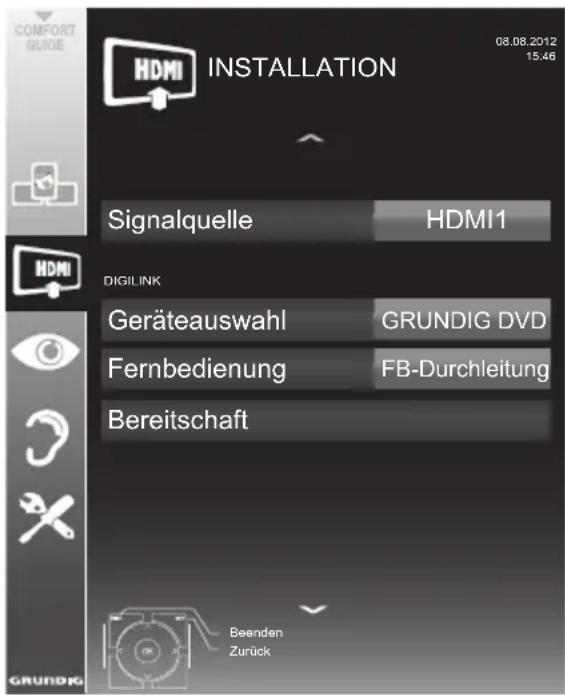

66 Gerätesteuerung
67 High-Definition - HD ready
67 Anschlussmöglichkeiten
68 Externe Geräte anschließen ...
69 Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box
69 Kopfhörer
70 Hi-Fi-System

72 bEtRIEb alS PC-monltoR

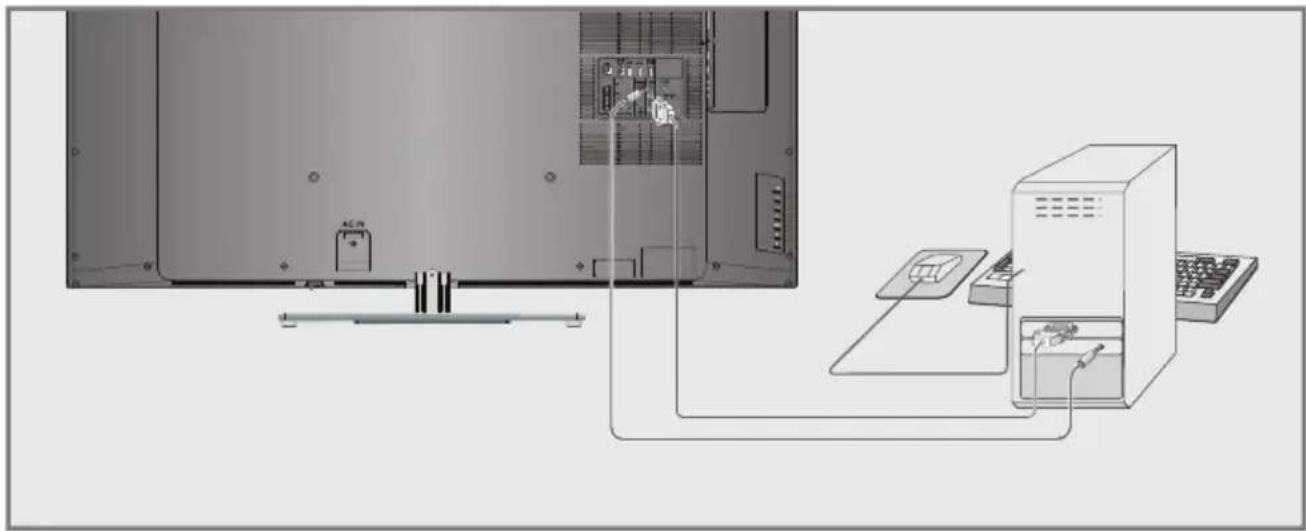

72 PC anschließen
72 Programmplatz für den PC anwählen

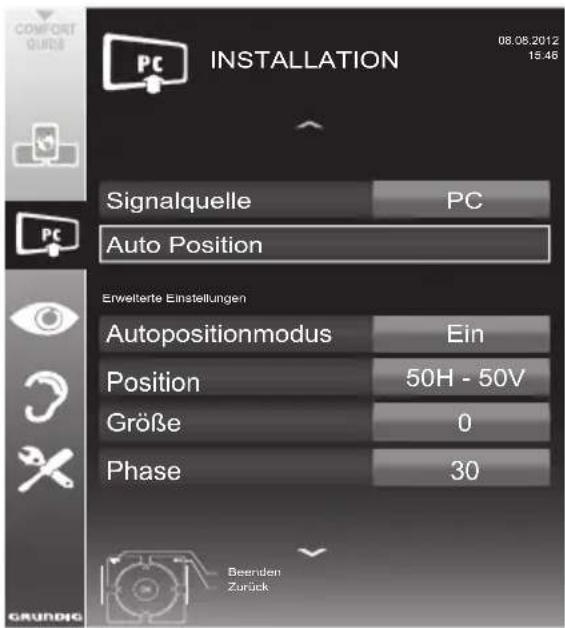

72 Einstellungen zum PC-Betrieb

73 Was ist ein Common Interface?
73 CA-Modul einsetzen
73 Zugriffskontrolle für CA-Modul und Smartcard

74 SonDEREInStEllUngEn

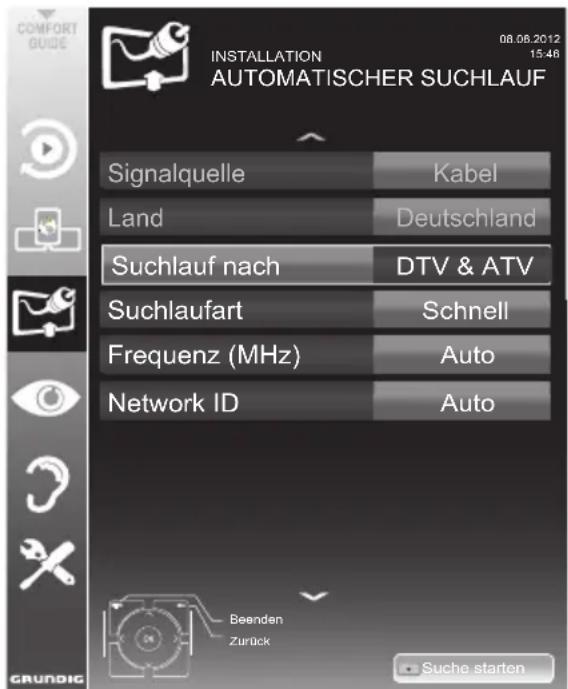

74 Digitalen Fernseh-Programme vom Kabelbetreiber automatisch suchen
75 Digitalen Fernseh-Programme vom Kabelbetreiber manuell suchen

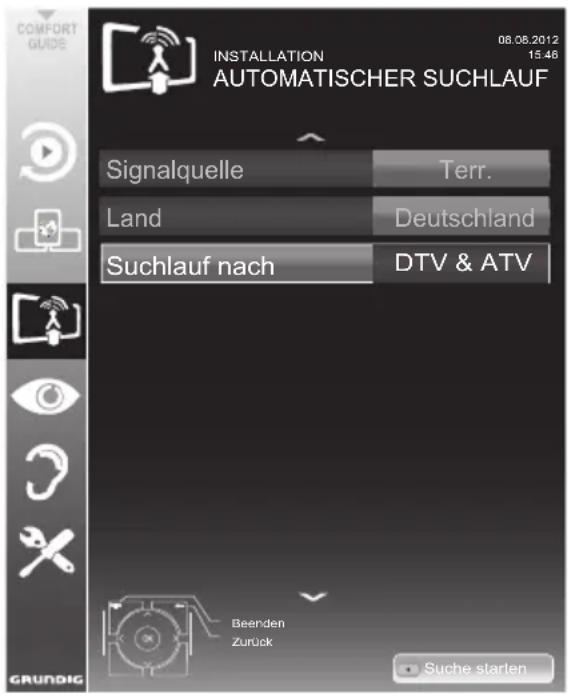

75 Digitale terrestrische Fernseh-Programme automatisch suchen
76 Digitale terrestrische Fernseh-Programme manuell suchen

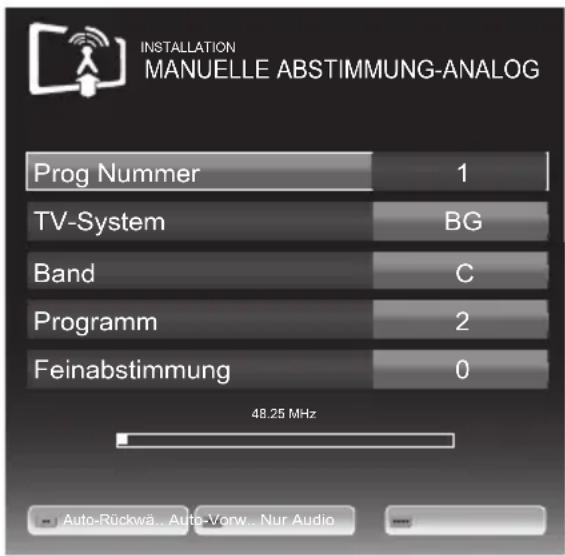

77 Analoge Fernseh-Programme einstellen
78 Programmbelegung der analogen Programme ändern
80 Signalinformationen anzeigen
80 HbbTV aus-/einschalten
80 Digitalen Videotext aus-/einschalten

81 InFoRmatlonEn

81 Produktdatenblatt
81 Weitere Informationen
82 Servicehinweis für den Fachhandel
83 Netzwerk Interface
83 Hinweis zur Produktverpackung
83 Umwelthinweis
83 GRUNDIG Kundenberatungszentrum
84 Problemlösung

Beachten Sie beim Aufstellen des Fernsehgerätes bitte die folgenden Hinweise:

• Dieses Fernsehgerät ist für den Empfang und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.
  Der ideale Betrachtungsabstand beträgt das Fünffache der Bildschirmdiagonale.
  ■ Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.
  ■ Damit das Gerät stets ausreichend belüftet wird, achten Sie auf genügend große Abstände zwischen Fernsehgerät und angrenzenden Möbeln.
  Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.
  ■ Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
  ■ Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage.
  ■ Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches darunter.
  ■ Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.
  Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.
  ■ Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Bei Schäden, die durch unsach gemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.
Das Fernsehgerät darf nur mit dem beiliegenden Netzkabel/Netzadapter betrieben werden.
Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.
■ Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.
■ Reinigen Sie das Gehäuse Ihres Fernsehgerätes lediglich mit dem mitgelieferten Tuch. Verwenden Sie nur klares Wasser.
- Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunst stoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.
Der Bildschirm Ihres LCD/LED-Fernsehgerätes entspricht den höchsten Qualitätsanforderungen und wurde auf Pixelfehler überprüft.

Aus technologischen Gründen ist es – trotz größter Sorgfalt bei der Herstellung – nicht 100 %ig auszuschließen, dass einige Bildpunkte Defekte aufweisen.

Derartige Pixelfehler können – wenn sie in den spezifizierten Grenzen der DIN-Norm liegen – nicht als Gerätedefekt im Sinne der Gewährleistung betrachtet werden.

Halten Sie Kerzen und andere offene Flammen vom Gerät fern, damit es nicht zu Bränden kommt.

■ Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus!
■ Stecken Sie den Netzstecker des Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!
■ Sorgen Sie dafür, dass der Netzstecker frei zugänglich ist!
■ Halten Sie den Fernseher so weit wie möglich von folgenden Geräten fern: Mobiltelefone, Mikrowellenöfen und andere Geräte, die hochfrequente Funkwellen verwenden. Andernfalls kann eine Fehlfunktion des Fernsehers aufgrund von Funkwellenstörungen auftreten.
■ Setzen Sie die Batterien keiner extremen Hitze aus, wie z. B. Sonneneinstrahlung, Feuer, etc.
■ Wenn Sie die Batterien der Fernbedienung wechseln, verwenden Sie nicht gebrauchte und neue Batterien zusammen.
■ Verwenden Sie nur Batterien des gleichen Types (Marke, Größe, Eigenschaften).
■ Entsorgen Sie die Batterien nicht im Hausmüll. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungs trägern gegeben werden. Damit schonen Sie die Umwelt.
■ Warnung zum Produktpaket: Verpackungsmaterialien Ihres Produktes sind recyclingfähig. Bitte achten Sie darauf, Verpackungsmaterialien Ihres Produktes separat entsprechend den Richtlinien örtlicher Behörden zu entsorgen, damit sie umweltfreundlichen Recyclingverfahren zugeführt werden.

Achtung:

■ Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montageanleitung zur Wandhalterung oder lassen Sie die Montage durch Ihren Fachhändler durchführen.
- Beim Kauf der Wandhalterung achten Sie bitte darauf, dass alle am Fernsehgerät vorgesehenen Befestigungspunkte an der Wandhalterung vorhanden sind und bei der Montage verwendet werden.

Besonderheiten Ihres Fernsehgerätes

Mit Ihrem Fernsehgerät können Sie digitale Fernseh-Programme (über DVB-T und DVB-C) empfangen und sehen – dazu zählen auch High Definition-Sendungen (HD). Derzeit ist der Empfang solcher digitaler Fernseh-Programme in HD jedoch lediglich in einigen Ländern Europas möglich.
Obwohl dieses Fernsehgerät die aktuellen DVB-T- und DVB-C-Standards (Stand: August 2010) einhält, kann die Kompatibilität mit künftigen terrestrischen DVB-T- und DVB-C-Kabelsendungen nicht garantiert werden.
Ihr Fernsehgerät kann alle analoge und nicht verschlüsselte digitale Fernseh-Programme empfangen und verarbeiten. Das Fernsehgerät ist dazu mit digitalen und analogen Empfängern ausgestattet.
Der Elektronische Programmführer TV-Guide (nur bei digitalen Programmen) informiert Sie über kurzfristige Pro grammänderungen, sowie über das gesamte Programmangebot der ver schiedensten Sendeanstalten für die nächsten Tage. Detaillierte Informationen zu den einzelnen Fernseh-Sendungen sind – falls von der Sendeanstalt angeboten – ebenfalls im Elektronischen Programmführer verfügbar.
An die USB-Buchse können Sie verschiedene Datenträger wie zum Beispiel eine externe Festplatte, einen USB-Memory Stick oder eine Digital-Camera anschließen. Mit Hilfe des Dateimanagers können Sie dann gezielt die gewünschten Dateiformate (z.B. MP4-, MP3- oder JPEG-Daten) anwählen und abspielen.
Mit der Funktion TimeShift (Zeitversatz) können Sie die Wiedergabe einer Sendung mit einem Tastendruck einfach und schnell anhalten und zu einem späteren Zeitpunkt fortsetzen. Die Sendung wird auf einem externen Datenträger aufgezeichnet.

■ Sie können digitale Fernseh-Programme ihrer Wahl aufnehmen.
Die Fernseh-Programme werden vom Fernsehgerät konvertiert und auf einem externen Datenträger – angeschlossen an der USB-Buchse – gespeichert.
Aus dem Archiv des externen Datenträgers können Sie die gespeicherten Sendungen je- derzeit anwählen und wiedergeben.
Sie können auch gleichzeitig während einer Aufnahme eine Sendung aus dem Archiv wiedergeben.
Mehr Informationen zur Aufnahme und Wiedergabe von Fernsehsendungen erhalten Sie ab Seite 44.

■ Die Option „Smart Inter@ctive“ Ihres Fernsehgerätes bieten Ihnen den Zugang zum Internet, wenn das Fernsehgerät an Ihrem Heimnetzwerk mit Internetzugang angeschlossen ist. Sie können im Internet surfen, die verschiedensten Applikationen aus dem Internet abrufen, Videos betrachten, Bilder ansehen und soziale Netzwerke besuchen.

Mit einer drahtlosen USB-Tastatur und Maus können Sie im Web-Browser bequem Eingaben tätigen.

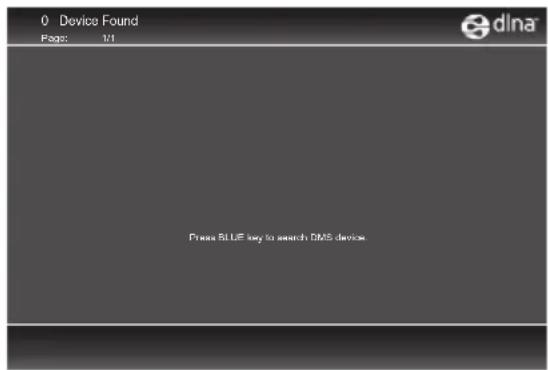

Mit der DLNA Funktion können Sie Medien-daten (Videos, Musiktitel und Bilder), die auf einem Digitalen Medien Server (DMS) im Heimnetzwerk gespeichert sind, auf Ihrem Fernsehgerät wiedergeben.

Das Heimnetzwerk wird mit einem LAN-Kabel oder drahtlos über WLAN mit dem Fernsehgerät verbunden.

Ein DMS kann z.B. ein PC, ein Smartphone oder eine NAS (Network Attached Storage) sein, die den DLNA-Standard (Digital Living Network Alliance) unterstützen.

Der Digitale Medien Server und das Fernsehgerät müssen sich im selben Heimnetzwerk befinden.

Digitale Programme empfangen

■ Zum Empfang digitaler Fernseh-Programme (DVB-T) benötigen Sie eine digitale Außen- oder Innenantenne (passive oder aktive Innenantenne mit eigener Stromversorgung).
■ Wenn Sie digitale Fernseh-Programme über Ihre Kabelanlage empfangen wollen (DVB-C), muss das Antennenkabel des Kabelbetreibers an das Fernsehgerät angeschlossen sein.
■ Anders als bei der Übertragung analoger Programme ist nicht jedem einzelnen digitalen Programm eine eigene Sendefrequenz zugeordnet, sondern mehrere Programme sind in einem Bouquet auf regionaler oder na tionaler Ebene gebündelt. Die aktuellen Übertragungsdaten können Sie im Videotext-Angebot verschiedener Sendeanstalten abfragen bzw. einer aktuellen Fernseh-Fachzeitschrift oder dem Internet entnehmen.
■ Verschiedene digitale Fernseh-Programme von privaten Programmanbietern sind verschlüsselt (DVB-T und DVB-C). Das Ansehen dieser Programme und die Aufnahme- und Wiedergabefunktionen sind nur mit dem entsprechenden CI-Modul und einer SmartCard möglich. Fragen Sie bitte Ihren Fachhändler! Das Programmangebot der öffentlich-rechtlichen Programmanbieter (ARD mit EinsExtra, EinsFestival oder ZDF mit ZDF Info und alle dritten Programme) sind unverschlüsselt und können ohne SmartCard empfangen werden.

Wichtige Hinweise zum Umweltschutz

■ Die folgenden Hinweise helfen Ihnen, na türliche Ressourcen zu schonen – und es spart Kosten.
■ Wenn Sie ihr Fernsehgerät mehrere Tage lang nicht nutzen, sollten Sie aus Umweltschutz- und Sicherheitsgründen das Fernsehgerät mit dem Netzschalter ausschalten. So verbraucht das Fernsehgerät keine Energie.
Sofern das Gerät mit einem Hauptschalter ausgestattet ist, reicht das Abschalten über diesen Schalter. Der Energieverbrauch des Fernsehgerätes erreicht dann nahezu 0 W.
Im Bereitschaftsmodus verbraucht das Fernsehgerät nur wenig Energie. Allerdings kann es bei bestimmten Funktionen (z. B. beim automatischen Ein- und Ausschalten und bei Timerfunktionen) erforderlich sein, das Fernsehgerät im Bereitschaftsmodus zu be lassen.
Das Fernsehgerät verbraucht bei reduzierter Helligkeit weniger Energie.

Hinweise zur LCD/LED Technologie

Wenn ein Standbild längere Zeit auf dem Bildschirm betrachtet wird, kann dies – bei darauf folgenden bewegten Bildern – schwach im Hintergrund sichtbar bleiben. Der gleiche Effekt kann auftreten, wenn über eine längere Zeit ein Fernseh-Programm betrachtet wird, das nicht formatfüllend ist, z. B. Format 4 : 3.

Diese Effekte sind bedingt durch die LCD/LED Technologie und bieten keinen Anspruch auf Gewährleistung.

Um diese Effekte zu vermeiden/minimieren, beachten Sie bitte die folgenden Hinweise:

■ Vermeiden Sie, ein Standbild von einem Fernseh-Programm für längere Zeit anzuzeigen. Speziell die Logos der Programmanbieter können diesen Effekt verursachen.
- Beim Betrachten eines Fernseh-Programmes, das nicht „Formatfüllend“ ist (z. B. 4 : 3), ändern Sie das Bildformat.
■ Hohe Helligkeit/und/oder Kontrastwerte verstärken den Effekt. Wir empfehlen, Helligkeit und Kontrast zu reduzieren.

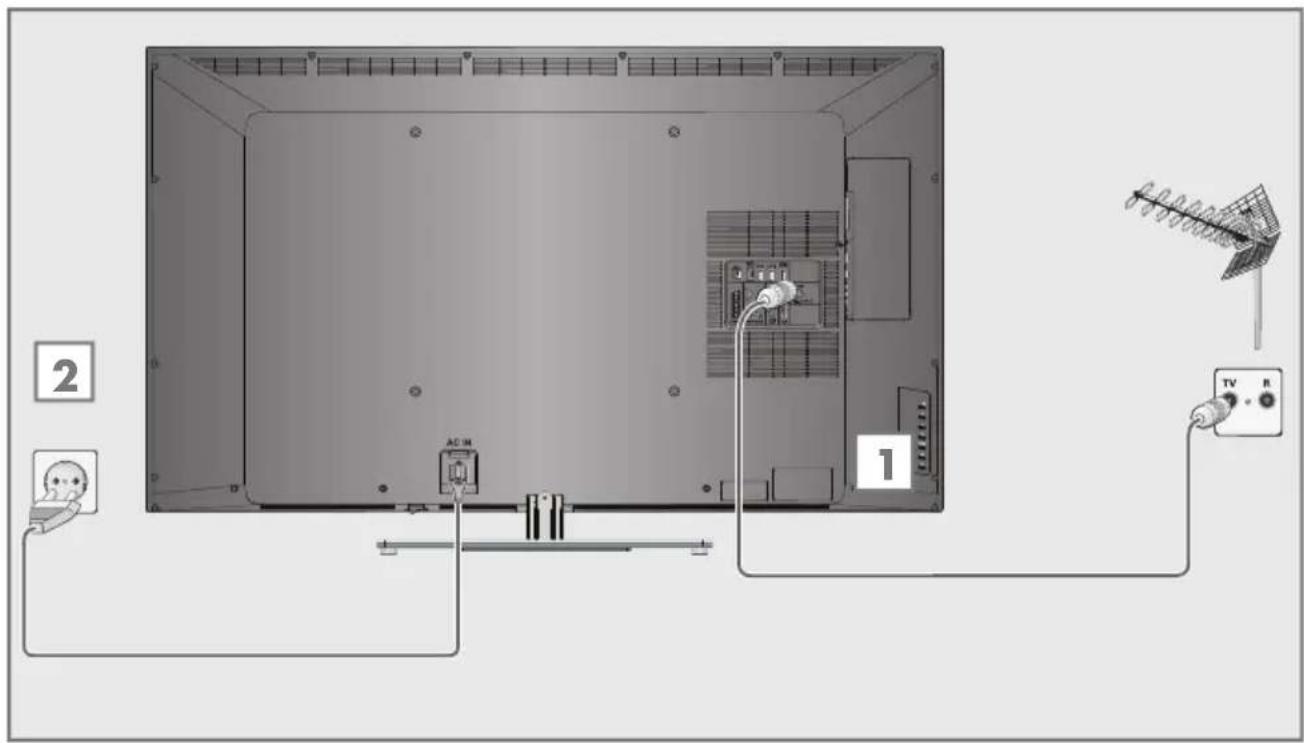

Antenne und Netzkabel anschließen

1a Zum Empfang terrestrischer Digitalsender (DVB-T) das Kabel der Haus- oder Zimmerantenne (passive oder aktive Zimmerantenne mit eigener Stromversorgung) an die Antennenbuchse »ANT IN« des Fernsehgerätes anschließen;

oder

1b Zum Empfang digitaler Kabelprogramme (DVB-C) das Kabel der Hausantenne an die Antennenbuches »ANT IN« des Fernsehgerätes anschließen;

oder

1c Zum Empfang analoger Fernseh-Programme das Kabel der Hausantenne an die Antennenbuches »ANT IN« des Fernsehgerätes anschließen.

Hinweis:

■ Beim Anschluss einer Zimmerantenne muss diese evtl. abwechselnd an verschiedenen Orten platziert werden, um einen optimalen Empfang zu erhalten.

2 Stecker des Netzkabels in eine Steckdose stecken.

Hinweis:

■ Stecken Sie den Netzstecker des Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

■ Verwenden Sie keine Adapterstecker und Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keinen Eingriff an dem Netzkabel vor.

Batterien in die Fernbedienung einlegen

1 Batteriefach öffnen, dazu Deckel abnehmen.
2 Batterien einlegen (2 x Typ Micro, bzw. R03 oder AAA, 1,5 V). Dabei Polung beachten, im Batteriefachboden markiert.
3 Batteriefach schließen.

Hinweis:

■ Wenn das Fernsehgerät auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen.
Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis:

auf Akkus/ Batterien oder an der Ver- packung weist darauf hin, dass der Akku/die Batte-

rie nicht mit dem regulären Hausmüll entsorgt werden darf. Bei bestimmten Akku/Batterien kann dieses Symbol durch ein chemisches Symbol ergänzt werden. Symbole für Quecksilber (Hg) oder Blei (Pb) werden angegeben, wenn Akkus/Batterien mehr als 0,0005 % Quecksilber oder mehr als 0,004 % Blei enthalten.

Die Akkus/Batterien - auch schwermetallfreie - dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungs trägern gegeben werden. Erkundigen Sie sich nach den jeweiligen Entsorgungsvorschriften an Ihrem Wohnort.

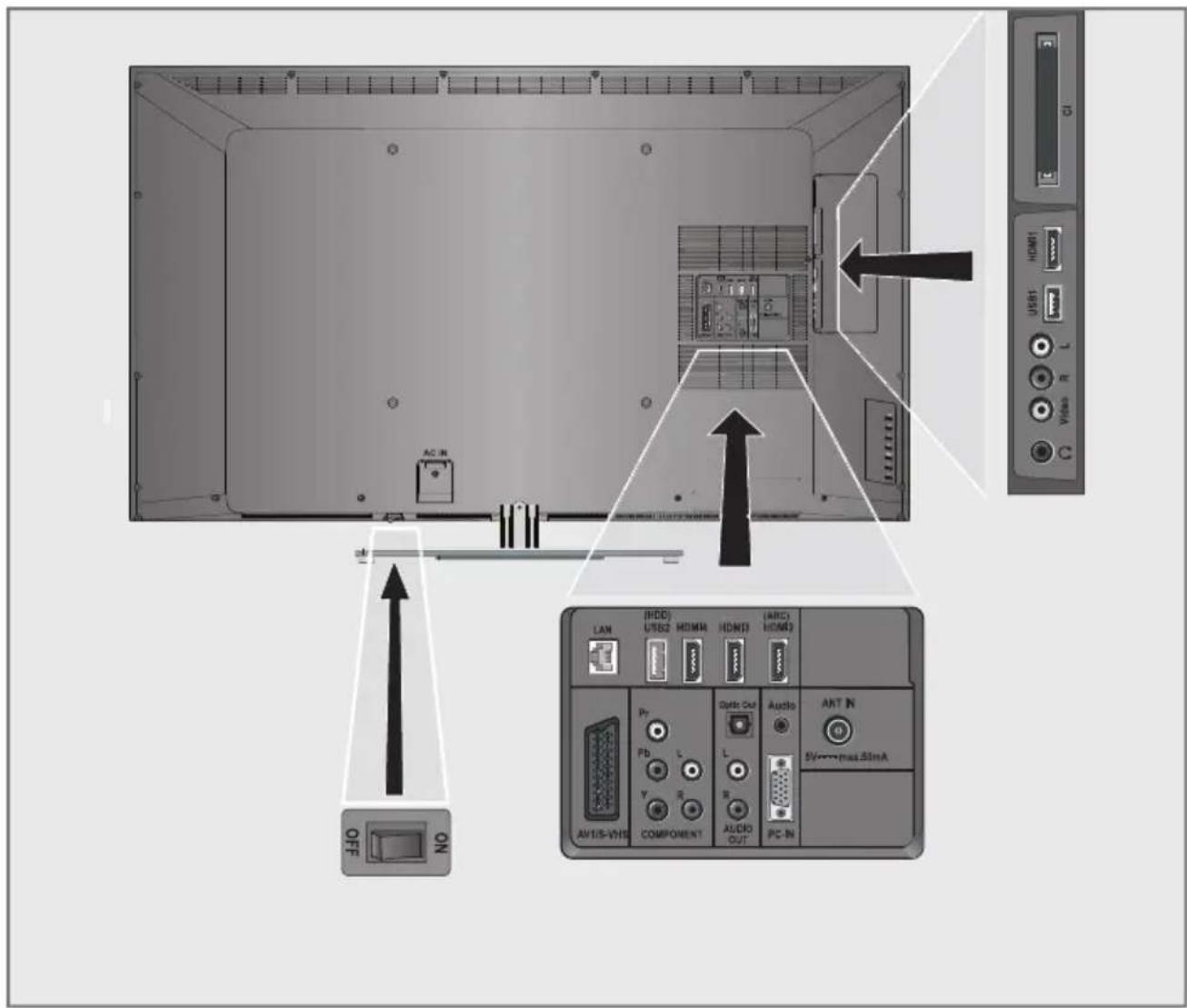

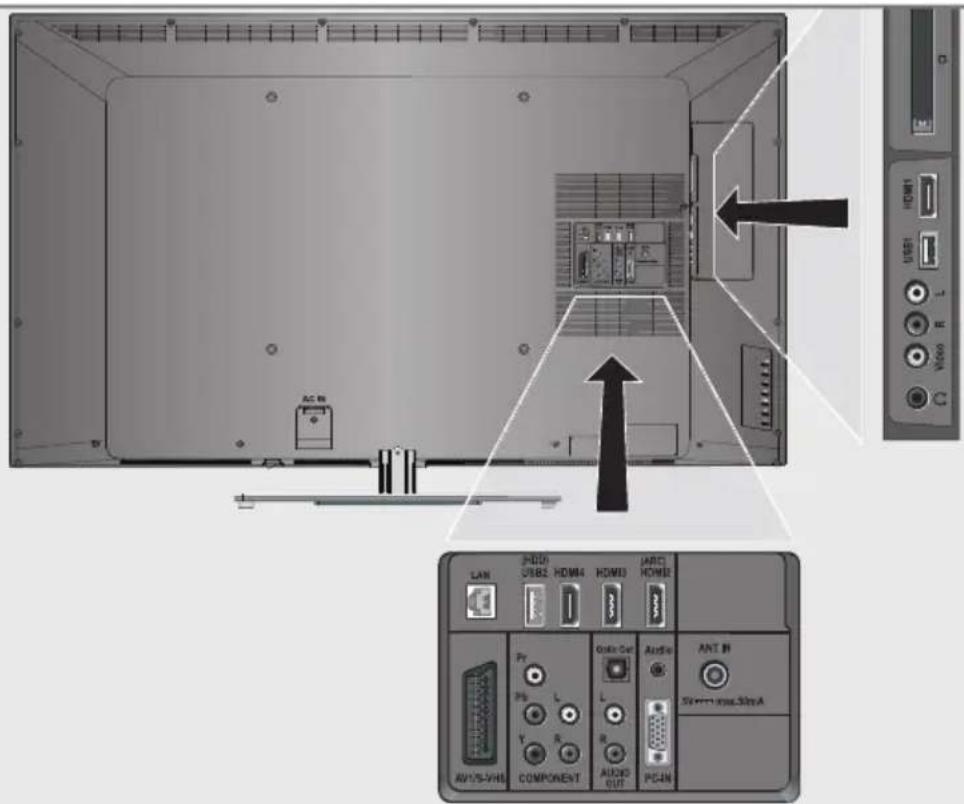

Die Anschlüsse des Fernsehgerätes

AC IN OFF AMD USB2 HDMI HDMI (AMD) HDMI LAM PR Pb L Y S COMPONENT Audio OUT PC-IN LCD Out Audio AKT IN 5V-10max.50mA

AV1 / S-VHS Euro/AV-Buchse (FBAS-Signal, RGB-Signal); Bildsignal-Buchse für S-Video-Camerarecorder.

COMPONENT

Y Pb Pr Bildsignal-Eingang (YUV-Signal).

L R Tonsignal-Eingang (YUV-Signal).

Optic Out Tonsignal-Ausgang (optisch, PCM/Dolby Digital-Signale). Zum Anschluss digitaler AV-Verstärker oder AV-Receiver.

AUDIO OUT L R Tonsignal-Ausgang.

Audio Tonsignal-Eingang für PC.

PC-IN Bildsignal-Eingang für PC (VGA).

ANT IN Antennenbuchse für DVB-T, DVB-C und analoge Antenne.

HDMI2 (ARC) HDMI-Ton-/Bildsignal-Eingang.

HDMI3 HDMI-Ton-/Bildsignal-Eingang.

HDMI4 HDMI-Ton-/Bildsignal-Eingang.

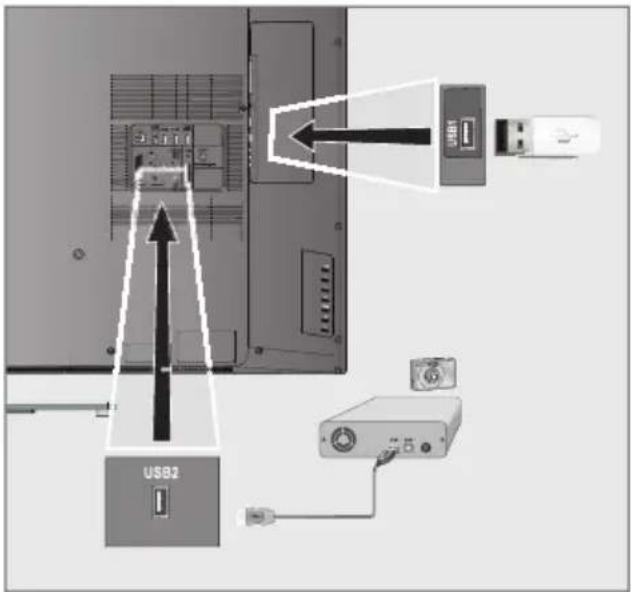

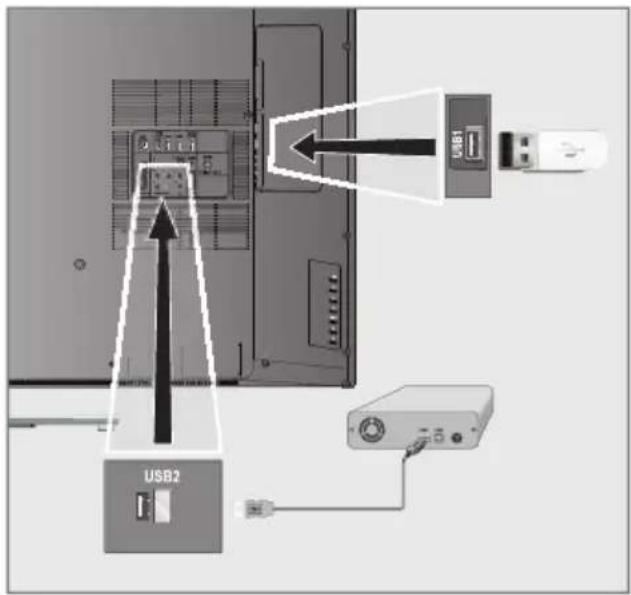

USB2 (HDD) USB-Buchse für externe Datenträger ohne eigene Stromversorgung und PVR-Funktion.

LAN Buchse zum Anschließen an das Heimnetzwerk über LAN-Kabel.

Kopfhörerbuchse (3,5-mm-Klinkenstecker); Buchse für Tonsignal- Ausgang.

AV2

Video Bildsignal für Camera-recorder.

L R Tonsignal für Camera-recorder.

USB1 USB-Buchse für externe Datenträger und PVR-Funktion; Anschluss für Grundig WiF.

HDMI1 HDMI-Ton-/Bildsignal-Eingang.

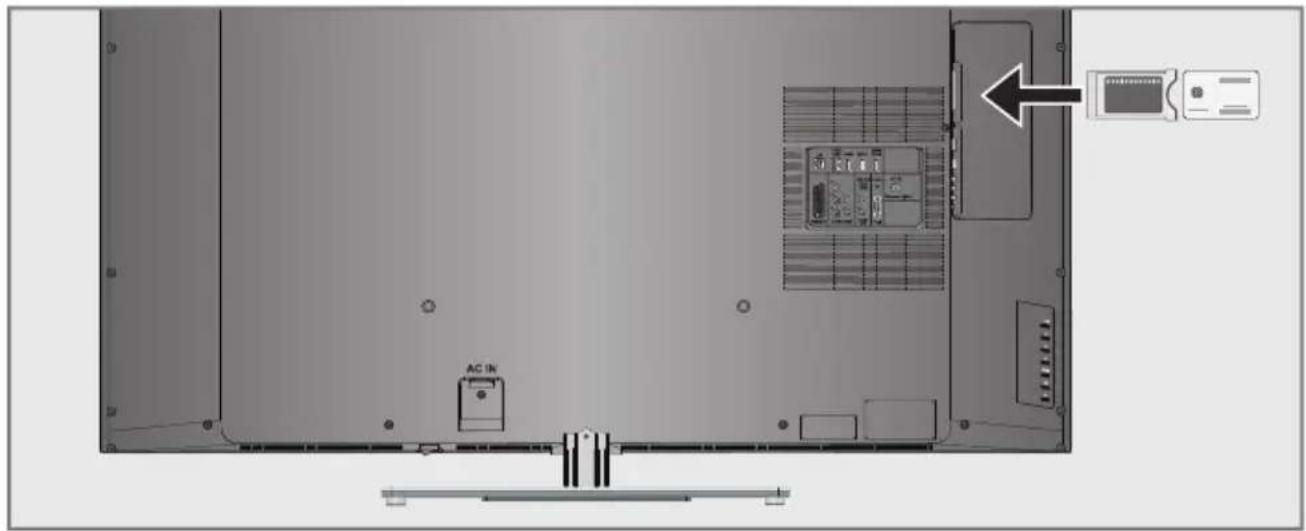

CI Common Interface-Steckplatz.

Die Bedienelemente des Fernsehgerätes

ON • OFF Netzschalter, schaltet das Fernsehgerät in Bereitschaft (Stand-by) oder aus.

Schaltet das Fernsehgerät ein und wieder in Bereitschaft (Stand-by).

V- V+ Verändern die Lautstärke; wählen Funktion im Menü.

MENU Ruft das Menü auf. Menüoptionen mit »P+« oder »P-« wählen. Funktion mit »V+« aktivieren. Funktion mit »V+« oder »V-« bestätigen. Menü mit »MENU« abschalten.

Ruft die Vorauswahl für AV-Programmplätze auf. Auswählen innerhalb des Menüs mit »P+« oder »P-«, bestätigen mit »→«.

P- P+ Schalten das Fernsehgerät aus Stand-by ein; wählen schrittweise das Programm; wählen Funktion im Menü.

Die Fernbedienung – Hauptfunktionen

Einschalten aus Stand-by; Programme wählen – direkt. Programmtabelle und Favoritenlisten (1 bis 4) aufrufen. Informationen einblenden. Hauptmenü aufrufen. Programmliste aufrufen. TOOLS Menü aufrufen; Funktionsmenü des DLNA-Medienservers ein-/ausblenden. Lautstärke ändern. Ton ein und ausschalten. Aufnahme, Wiedergabe, Pause und Beenden einer Sendung (nur digitale Fernseh-Programme) auf/von einem externen Datenträger. Menü »PRnP-Archiv« aufrufen. Ein- und Ausschalten (Stand-by). Umschalten zwischen Videotext- und TV-Betrieb. Quick Apps Menü aufrufen und wieder abschalten. Zapp-Funktion; in den Menüs eine Menü- ebene zurückschalten. Elektronischen Programm- führer aufrufen. Menü für AV-Programmplätze und USB-Eingang aufrufen. Anschließend mit »∨«, »««, »» oder »∧« wählen und mit »OK« bestätigen. Einschalten aus Stand-by; Programme wählen - schrittweise. GRUNDIG

Navigieren in den Menüs

Bewegen den Cursor in den Menüs nach oben und unten.

Bewegen den Cursor in den Menüs nach links und rechts.

Aktiviert verschiedene Funktionen und speichert Funktionen/Einstellungen.

Die GRUNDIG „Voice Remote“

Alternativ zu der beigepackten Fernbedienung können Sie Ihr Fernsehgerät auch mit der neuen GRUNDIG „Voice Remote“ bedienen.

Die Bedienung Ihres Fernsehgerätes erfolgt über einfache Sprachbefehle oder einer Bewegungssteuerung.

Weitere Informationen über die GRUNDIG „Voice Remote“ erhalten Sie von Ihrem Fachhändler.

Die Fernbedienung – alle Funktionen,

Schaltet die Tastenbeleuchtung ein. Die Tastenbeleuchtung wird nach kurzer Zeit automatisch abgeschal- tet.

• (rot), Wählen/aktivieren Seiten im Videotext.
•• (grün) Wählen/aktivieren unterschiedliche
••• (gelb) Funktionen in den Menüs.
·s·s (blau)

Schaltet im Videotext auf doppelte Zeichengröße; wählt im Dateimanager den vorherigen Titel/das nächste Bild.

Aktualisiert eine Videotextseite; wählt im Dateimanager den nächsten Titel/das vorherige Bild.
Stoppt das Umblättern von Seiten im Videotext; startet im Dateimanager den schnellen Rücklauf.
Deckt Antworten im Videotext auf; startet im Dateimanager den schnellen Vorlauf.
Startet die Aufnahme (nur bei digitalen Fernseh-Programmen, die Aufnahme erfolgt auf einem externen Datenträger).
Startet die Wiedergabe einer Sendung vom externen Datenträger; wiederholt eine aufgenommene Sendung; startet die Wiedergabe einer Datei vom Medienserver.

Standbild, wenn kein externer Datenträger angeschlossen ist; Wiedergabe-Pause; Timeshift-Betrieb (nur bei digitalen Fernseh-Programmen und wenn ein externer Daten träger angeschlossen ist); Wiedergabe/Pause beim Abspielen einer Datei vom Medienserver.

Beendet die Wiedergabe einer Sendung vom externen Datenträ- ger; beendet die Aufnahme oder die Wiedergabe im Timeshift-Betrieb. Teilt die Bildanzeige im Videotext; beendet die Wiedergabe einer Datei vom Medienserver.

Wählt unterschiedliche Audio-sprachen (nur bei digitalen Fernseh-Programmen).

Wählt unterschiedliche Untertitel (nur bei digitalen Fernseh-Programmen).

Hinweis:

Ihr Fernsehgerät kann von einem Apple iPhone oder von Android Smartphones fernbedient werden. Die Möglichkeiten sind abhängig vom Funktionsumfang des Fernsehgerätes. Voraussetzung dafür ist, Sie laden die kostenlose Applikation »GRUNDIG TV Remote« vom Apple App Store oder vom Google Play (Android Market) und installieren diese auf Ihrem Apple iPhone/Smartphone.

Erstinstallation und Fernseh-Programme einstellen

Das Fernsehgerät ist mit einem automatischen Programmsuchlauf ausgestattet, terrestrische Programme (DVB-T), Kabelprogramme (DVB-C) und analoge Programme sucht.

Sie starten den Suchlauf, die gefundenen Fernseh-Programme werden in separaten Programmtabellen gespeichert. Dort können sie nach Wunsch sortiert werden.

Die verschiedenen Einstellungen

Abhängig von der angeschlossenen Antenne, können Sie entscheiden, nach welchen Programmen Sie das Gerät suchen lassen wollen.

■ DVB-T - Digitale terrestrische Fernseh-Programme einstellen, auf Seite 15.
■ DVB-C - Digitale Fernseh-Programme vom Kabelanschluss einstellen, auf Seite 15.
■ Analoge Fernseh-Programme einstellen, im Kapitel „Sonderfunktionen“, ab Seite 77.
■ Weitere Einstellungen für digitale Fernseh-Programme nach der Erstinstallation finden Sie ebenfalls im Kapitel „Sondereinstellungen“, ab Seite 74.

Hinweis:

■ Die Auswahl der Sprache und des Landes muss bei allen Varianten durchgeführt werden, da- nach lesen Sie bitte im jeweiligen Kapitel weiter.

Sprache, Land und Betriebsmodus wählen

1 Fernsehgerät mit dem Netzschalter »ON • OFF« in Bereitschaft (Stand-by) schalten.

2 Fernsehgerät mit » ⏻«, »1...0« oder »P+« oder »P-« aus Stand-by einschalten.

- Bei der ersten Inbetriebnahme wird das Menü »Installationsassistent« eingeblendet.

Hilfe:

Wird dieses Menü nicht angezeigt, setzen Sie das Fernsehgerät auf seine Werks-einstellungen zurück (siehe Seite 64).

3 Gewünschte Menüsprache mit » «, »«, »V« oder »A« wählen und mit »OK« bestätigen.

4 Modus mit » « oder »« wählen und mit »OK« bestätigen.

- Die im »Zuhause-Modus« verwen deten Einstellungen tragen zur Energie ersparnis bei. - Alternativ kann der Menüpunkt »Verkauf-Modus« gewählt werden, er dient zu Demonstrationszwecken der Gerätefunktionen im Fachhandel.

Hinweis:

- Sie beenden den »Zuhause-Modus«, indem Sie das Fernsehgerät auf seine Werkseinstellungen zurücksetzen (siehe Seite 64).

5 Das Land, in dem das Fernsehgerät betrieben wird, mit »««, »»«, »∨« oder »∧« wählen und mit »OK« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet, die Zeile »Signalquelle« ist markiert.

Hinweis:

- Wie Sie Ihre Fernseh-Pro gramme einstellen – abhängig von der angeschlossenen Antenne – ist in den folgenden Kapiteln beschrieben.

Terrestrische Fernseh-Programme (DVB-T) einstellen

1 Im Menü »INSTALLATION«, in Zeile »Signalquelle« die Option »Terr.« mit »« oder »»« wählen.

2 Zeile »Suchlauf nach« mit » V« oder »Λ« wählen.

Mit » « oder »« den notwendigen Such-lauftyp einstellen:

• »DTV«, Suche nach digitalen Programmen;
• »ATV«, Suche nach analogen Programmen;
• »DTV & ATV«, Suche nach analogen und digitalen Programmen.

Achtung:

■ Die Antennenspannung (5V) darf nur einge schaltet werden, wenn die angeschlossene Antenne eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil (oder ähnliches) mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

3 Zeile »Aktivantenne« mit » v« oder » ∧« wählen.

Antennenspannung für die Antenne mit » « oder »« einschalten (»Ein«).

4 Suchlauf mit »••« (grün) starten.

• Das Menü »Suchergebnisse« wird eingebendet, die Suche nach Fernseh-Programmen beginnt.
• Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

■ Der Suchlauf kann mit »MENU« vorzeitig abge brochen werden.

5 Einstellung mit »MENU« beenden.

Hinweis:

■ Vor der Aufnahme von HD-Sendungen bitte Qualität und Signalstärke des Programmes überprüfen, siehe Kapitel „Signalinformationen anzeigen“ auf Seite 80. Ist die Signalstärke „grün“, können HD-Sendungen ohne Probleme aufzeichnet werden.

Fernseh-Programme vom Kabelbetreiber (DVB-C) einstellen

1 Im Menü »INSTALLATION«, in Zeile »Signalquelle« die Option »Kabel« mit »« oder »« wählen.
2 Zeile »Suchlauf nach« mit »V« oder »Λ« wählen.

Mit » « oder »« den notwendigen Such-lauftyp einstellen:

- »DTV«, Suche nach digitalen Fernseh-Programmen;

• »ATV«, Suche nach analogen Fernseh-Programmen;
• »DTV & ATV«, Suche nach analogen und digitalen Fernseh-Programmen.

3 Zeile »Suchlaufart« mit »∨« oder »∧« wählen. Die gewünschte Option (»Schnell« oder »Komplett«) mit »«« oder »»« wählen.

• Die Suchfunktion »Schnell« stellt die Programme nach den Informationen ihres Kabelbetreibers im Übertragungssignal ein.
• Wird die Option »Komplett« gewählt, wird der gesamte Frequenzbereich durchsucht. Die Suche kann mit dieser Option sehr lange dauern. Diese Option wird empfohlen, wenn ihr Kabelbetreiber den Suchtyp »Schnell« nicht unterstützt.

Hinweis:

■ Sie können den Suchlauf beschleunigen. Dazu benötigen Sie Informationen über die Frequenz und die Netzwerk-ID. Diese Daten bekommen Sie in der Regel von Ihrem Kabelnetzbetreiber oder Sie finden sie in Foren im Internet.

4 Suchlauf mit »••« (grün) starten.

• Das Menü »Suchergebnisse« wird eingebendet, die Suche nach Fernseh-Programmen beginnt.
• Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

■ Der Suchlauf kann mit »MENU« vorzeitig abge brochen werden.

5 Einstellung mit »MENU« beenden.

Programmtabelle für die digitalen Programme ändern

Programme die über den Suchlauf gefunden wurden, werden in der »PROGRAMMTABELLE« gespeichert.

In der Programmtabelle können Sie nicht benötigte Programme löschen, die Reihenfolge der Programme innerhalb der Programmtabelle ändern und einzelne Programmplätze sperren (Kindersicherung).

Sie können Programme auch zu Favoritenlisten hinzufügen; zusätzlich können Sie die Reihenfolge der Programme innerhalb der Favoritenliste ändern.

Mit »••« (grün) können Sie Programme anzeigen, die zu einem Netzwerk gehören.

Innerhalb der Programmtabelle schalten Sie mit »P+« zur nächsten, mit »P-« zur vorherigen Seite um.

Mit »•••« (gelb) rufen Sie die Listenansicht innerhalb der Programmtabelle auf. In dieser Listenansicht können Sie Ihre Favoritenlisten erstellen.

Mit »••••« (blau) können Sie die Programme in der Programmtabelle nach verschiedenen Kriterien sortieren.

Programmtabelle anwählen

1 Menü mit »MENU« aufrufen.
2 Menü »INSTALLATION« mit » V« oder »Λ« wählen und mit »OK« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »Programmtabelle« mit » V« oder » A« wählen und mit »OK« bestätigen.

- Das Menü »PROGRAMMTABELLE« wird eingeblendet.

Wichtig:

■ Programmtabelle und Favoritenlisten werden nach den unterschiedlichen Signal quellen (Kabel, Terrestrisch) getrennt gespeichert.
■ Beim Aufrufen der Programmtabelle erscheint jeweils die Programmtabelle der aktuellen Signalquelle.

Hinweise:

Wird in der Programmtabelle zusätzlich zum Namen des Fernseh-Programmes CA angezeigt, können diese Fernseh-Programme nur mit einem CI-Modul mit der endsprechenden Smart Card angesehen werden.

INSTALLATION PROGRAMMTABELLE Netzwerk UBERSICHT 1 Das Erste HD DTV HD MPEG ASTRA 19.2° Service UBERSICHT 1 Das Erste HD DTV 2 ZDF HD DTV 3 arte HD DTV 4 EinsExtra DTV 5 Einsfestival DTV 6 EinsPlus DTV 7 arte DTV 8 Phoenix DTV 9 Test-R DTV 10 ANIXE HD DTV 11 HD 1 DTV CA 12 Life DTV 13 Film DTV CA 14 Promo DTV 15 Sport1 DTV 16 TV Sport DTV 17 Sat.8 DTV 18 SKY DTV 19 TV6 DTV 20 TV5 DTV Bearbeiten Netzwerk FAV setzen Sortierung Beenden Zurück Favoriten wählen

Programme in der Programm-tabelle löschen

1 Im Menü » PROGRAMMTABELLE« den Bearbeitungsmodus mit »•« (rot) aktivieren.
2 Das zu löschende Fernseh-Programm mit»∨«, »∧«, »« oder »« wählen und mit »•••« (gelb) löschen;

Hinweis:

■ Sollen alle Programme gelöscht werden, »•••••« (blau) drücken.

3 Löschvorgang mit »••« (grün) bestätigen; oder

Löschvorgang mit »•« (rot) abbrechen.

4 Programmtabelle mit »MENU« abschalten.

Reihenfolge der Programme in der Programmtabelle ändern

(nur für digitale Fernseh-Programme vom Kabelanschluss)

1 Im Menü » PROGRAMMTABELLE« den Bearbeitungsmodus mit »•« (rot) aktivieren.
2 Das Programm das verschoben werden soll, mit »√«, »∧«, »« oder »« wählen und mit »•« (rot) markieren.
3 Das Programm mit » V«, » A«, » « oder »» an seine neue Position schieben und mit »OK« bestätigen.

Hinweis:

■ Wiederholen Sie die Schritte 2 und 3, wenn Sie weitere Programme verschieben möchten.

4 Programmtabelle mit »MENU« abschalten.

Programme in der Programmtabelle sortieren

(nur für digitale Fernseh-Programme vom Kabelanschluss)

Sie können die Reihenfolge der Programme in der Programmtabelle nach verschiedenen Kriterien sortieren.

1 Im Menü »PROGRAMMTABELLE« den Sortiermodus mit »•••••« (blau) aktivieren.
2 digitale Fernseh-Programme vom Kabelanschluß mit »••••« (blau) sortieren.
3 Programmtabelle mit »MENU« abschalten.

Programme „überspringen“

Sie können Fernseh-Programme markieren, die bei der Anwahl mit » ∧« oder » ∨« übersprungen werden sollen. Eine Anwahl mit den Ziffern-tasten ist weiterhin möglich.

1 Im Menü »PROGRAMMTABELLE« mit »•••« (gelb) zur »LISTENVERWALTUNG« umschalten.
2 Das gewünschte Programm mit »V« oder »A« wählen.
3 Mit »« oder »» die Spalte »Überspringen«, anwählen und das gewünschte Programm mit »OK« markieren.
- Das Programm wird mit »√« markiert.

4 Programmtabelle mit »MENU« abschalten.

Hinweis:

■ Programme können auch wieder aktiviert werden. Das gewünschte Programm mit »V« oder »A« wählen, danach die Spalte »Überspringen« anwählen und das Programm mit »OK« wieder aktivieren.

Favoritenlisten erstellen

Ihre Lieblingsprogramme können Sie in bis zu vier Favoritenlisten speichern (FAV 1 bis FAV 4).

Hinweis:

• Favoritenlisten müssen separat für sämtliche Signalquellen (Satellit, Kabel, Terrestrisch) angelegt werden.
• Nach dem Erstellen der Favoritenlisten können Sie diese mit »FAV« aufrufen.

1 Im Menü »PROGRAMMTABELLE« mit »•••« (gelb) zur »LISTENVERWALTUNG« umschalten.
2 Das gewünschte Programm mit »V« oder »A« wählen.
3 Programm mit » « oder »« in eine der Favoritenlisten 1 bis 4 „schieben“ und mit »OK« bestätigen.

- Die Position in der Favoritenliste wird mit »√« markiert. - Sie können das gleiche Programm in mehrere Favoritenlisten aufnehmen.

- In jede Favoritenliste können bis zu 250 Programme gespeichert werden.

Hinweise:

■ Programme können wieder aus Favoritenlisten gelöscht werden. Das zu löschende Programm mit »V«, »^«, »« oder »» wählen und mit »OK« löschen.
■ Beim Löschen eines Programms aus der Favoritenliste wird die Reihenfolge innerhalb der Favoritenliste aktualisiert.

4 Einstellung mit »MENU« beenden.

Programme in der Favoritenliste sortieren

Sie können die Reihenfolge der Programme in den Favoritenlisten ändern.

1 Im Menü »PROGRAMMTABELLE« die gewünschte Favoritenliste mit »1« bis »4« wählen.
2 Das Programm das verschoben werden soll, mit »∨«, »∧«, »« oder »»« wählen und mit »•« (rot) markieren.
3 Das Programm mit » V «, »A «, »« oder »»« an seine neue Position schieben und mit »OK« bestätigen.

Hinweise:

■ Wiederholen Sie die Schritte 2 und 3, wenn Sie weitere Programme innerhalb derselben Favoritenliste sortieren möchten.
■ Wiederholen Sie die Schritte 1 bis 3, wenn Sie Programme in einer anderen Favoritenliste sortieren möchten.

4 Aktuelle Favoritenliste mit »••••« (blau) abschalten.

- Die gesamte Programmtabelle wird wieder gezeigt.

5 Einstellung mit »MENU« beenden.

Eigene Namen für die Favoriten- listen eingeben (max. 6 Zeichen)

Sie können für alle Favoritenlisten eigene Namen eingeben.

1 Im Menü »PROGRAMMTABELLE« mit »• • «• (gelb) zur »LISTENVERWALTUNG« umschalten.
2 Die gewünschte Favoritenliste mit »1« bis »4« wählen.

- Ein Menü für die Eingabe des Namens wird eingeblendet.

3 Den „alten“ Namen (FAV1) löschen, dazu mit »V«, »A«, »« und »» die Schaltfläche »←« wählen und die Buchstaben mit »OK« schrittweise löschen.

4 Das erste Zeichen/Ziffer des gewünschten Namens mit »V«, »A«, »« und »»« wählen und mit »OK« bestätigen.

Eingabe für weitere Zeichen/Ziffern wiederholen.

• Werden Großbuchstaben benötigt, die Schaltfläche »ABC« wählen, werden Kleinbuchstaben benötigt, die Schaltfläche »abc« wählen und mit »OK« bestätigen.
• Sollen Nummern oder Symbole eingegeben werden, die Schaltfläche »?@123« wählen und mit »OK« bestätigen.
  5 Zum Bestätigen des Namens die Schaltfläche »Absenden« mit »V«, »A«, »« oder »»» wählen und mit »OK« bestätigen.
  6 Einstellung mit » MENU« beenden.

Bildeinstellungen

1 Menü mit »MENU« aufrufen.

2 Menüpunkt »BILDEINSTELLUNGEN« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »BILDEINSTELLUNGEN« wird eingeblendet.

COMFORT GUIDE BILDEINSTELLUNGEN 08.08.2012 15:46 GRUNDEINSTELLUNG Bildmodus Benutzer Helligkeit 50 Kontrast 100 Schärfe 75 Farbe 65 Farbtemperatur Normal Erweiterte Bildeinstellungen Beenden Zurück

3 Benötigte Zeile »Bildmodus«, »Helligkeit«, »Kontrast«, »Schärfe«, »Farbe« oder »Farbtemperatur« mit »V« oder »A« wählen.

Gewünschten Wert mit » « oder »« einstellen und mit »OK« bestätigen.

Hinweise:

■ Beim Ändern der Werte mit » « oder »» wird der Bildschirm geteilt. Auf der linken Seite sehen Sie die aktuellen Bildwerte, auf der rechten Seite die jeweils neuen.

■ Im Menü »BILDEINSTELLUNGEN« finden Sie auch weitere, zusätzliche Einstellungen.

4 Benötigte Zeile »Rauschreduktion«, »MPEG Artefakte Red.«, »Brilliante Farben«, »Perfect Clear«, »Filmmodus«, »Gamma«, »Dynamischer Kontrast«, »Dynamische Beleuchtung«, »Hintergrundbeleuchtung« oder »MEMC« mit »V« oder »A« wählen.

Gewünschten Wert mit » « oder »« einstellen und mit »OK« bestätigen.

Hinweise:

■ Die Funktion »MPEG Artefakte Red.« kann nur bei digitalen und AV-Programmplätzen ausgewählt werden.

»MPEG Artefakte Red.« reduziert Störungen durch Artefakte (Pixelblöcke) bei digitalen Sendungen mit MPEG-Komprimierung (z. B. bei DVB-T-Receivern oder DVD-Playern).

Der »Filmmodus« erkennt und verarbeitet Spielfilme bei sämtlichen Programmquellen automatisch. Dadurch erhalten Sie stets ein optimales Bild.

Dies funktioniert in den Modi 480i, 576i und 1080i bei TV-Wiedergabe und bei anderen Programmquellen.

Wenn der »Filmmodus« bei Sendungen ohne Spielfilmsignal eingeschaltet ist, können geringfügige Probleme wie Einfrieren des Bildes, defekte Untertitel oder feine Linien im Bild auftreten.

■ Die Funktion »Dynamischer Kontrast« passt den Kontrast dynamisch und optimal an die jeweiligen Bildinhalte an.

■ Bei »Dynamische Beleuchtung« stellt das Gerät die Hintergrundbeleuchtung optimal auf die Bildinhalte ein.

■ Die »Hintergrundbeleuchtung« lässt sich nur dann manuell einstellen, wenn die Funktion »Dynamische Beleuchtung« abge schaltet ist.

■ Die MEMC-Option im Menü ist nur vorhanden bei Geräten mit 400 Hz PPR (Picture Perfection Rate).

5 Einstellung mit »MENU« beenden.

Toneinstellungen

1 Menü mit »MENU« aufrufen.

2 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.

TONEINSTELLUNGEN 08.08.2012 15.46 Lautstärke 10 Balance Ton-Modus SRS SSHD Tonart Stereo SRS Klangeffekt Sprache Nacht-Modus Aus Externe Anschlüsse Kopfhörer 20 Audioausgang Beenden Zurück

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Lautstärke

1 Zeile »Lautstärke« mit » V« oder »A« wählen und Einstellung mit »« oder »» verändern.

Balance

1 Zeile »Balance« mit » V« oder »∧« wählen und Einstellung mit »« oder »» verändern.

Automatische Lautstärke

Fernsehsender senden meist in unterschiedlichen Lautstärken. Die Funktion AVL (Automatic Volume Limiting) gewährleistet eine einheitliche Lautstärke, wenn Sie von einem Fernseh-Programm auf ein anderes umschalten.

1 Zeile »AVL« mit » V« oder »^« wählen und mit »« oder »» die Option »Ein« wählen.

Hinweis:

Wurde in der Zeile »Ton-Modus« die Option »SRS SSHD« gewählt, wird die Zeile »AVL« im Menü ausgeblendet, die Funktion kann nicht angewählt werden.

Stereo/Zweikanalton, Mono

Empfängt das Gerät Zweikanalton-Sendungen - z. B. einen Spielfilm im Originalton auf Tonkanal B (Anzeige: »Dual II«) und die synchronisierte Fassung auf Tonkanal A (Anzeige: »Dual I«), können Sie den von Ihnen gewünschten Tonkanal wählen.

Empfängt das Gerät Stereo- oder Nicam-Sendungen, schaltet es automatisch auf Stereo-Tonwiedergabe (Anzeige: »Stereo«).

Bei schlechter Stereo-Klangqualität können Sie den Ton auch auf »Mono« umschalten.

1 Zeile »Tonart« mit »V« oder »A« wählen und Einstellung mit »«« oder »» anpassen.

Nacht-Modus

Der Nacht-Modus verhindert sowohl Schwankungen der Lautstärke als auch einen plötzlichen Anstieg der Lautstärke.

1 Zeile »Nacht-Modus« mit » V« oder »A« wählen.

2 Nacht-Modus mit » « oder »« ein- oder ausschalten.

Hinweis:

■ Die Zeile »Nacht-Modus« wird nur angezeigt, wenn in der Zeile »Ton-Modus« die Option »SRS SSHD« gewählt wurde.

Stereobreite

Verbreitert bei Stereo-Sendungen das Klangbild und verbessert es bei Mono-Sendungen.

1 Zeile »Ton-Modus« mit »V« oder »∧« wählen.
2 Option »Räumlich« mit »« oder »»« wählen.

Klangeffekte

Diese Menü bietet Ihnen drei vordefinierte Klangeffekte (Musik, Natürlich und Sprache) und eine weitere Einstellung (Benutzer), die Sie selbst definieren können.

1 Zeile »Klangeffekt« mit » V« oder »Λ« wählen.
2 Gewünschten Klangeffekt (Musik, Natürlich oder Sprache) mit »« oder »« wählen.

Hinweis:

■ Die Option »Benutzer« kann angewählt werden, wenn in Zeile »Ton-Modus« die Option »Normal« oder »Räumlich« gewählt wurde.

SRS StudioSound HD

SRS StudioSound HD ist eine patentierte Audio-Technologie, die im Fersehgerät integriert ist und nur die eingebauten Lautsprecher benötigt, um einen Surround Soundeffekt zu erzeugen.

1 Zeile »Ton-Modus« mit » V« oder » ∧« wählen.
2 Option »SRS SSHD« mit » « oder »»« wählen.
3 Zeile »SRS Klangeffekt« mit »V« oder »A« wählen.
4 Gewünschte Toneinstellung »Musik«, »Spielfilm«, »Natürlich« oder »Sprache« mit »« oder »»« wählen.

Equalizer

Mit dem Equalizer können Sie den Klangeffekt „Benutzer“ selbst definieren.

Die Zeile »Equalizer« wird angezeigt, wenn in Zeile »Ton-Modus« die Option »Normal« oder »Räumlich« gewählt wurde und in Zeile »Klang-effekt« die Option »Benutzer«.

1 Zeile »Equalizer« mit » V« oder »Λ« wählen und mit »OK« bestätigen.
Das Menü »EQUALIZER« wird eingeblendet.

Hinweis:

■ Wurde in der Zeile »Ton-Modus« die Option »SRS SSHD« gewählt, wird die Zeile »Equalizer« im Menü ausgeblendet.

2 Frequenzband »120Hz« mit » V« oder » A« wählen.
Gewünschten Wert mit » « oder »« einstellen.

3 Das nächste Frequenzband mit »V« oder »A« wählen und Einstellung wiederholen.

4 Einstellung mit » ←« speichern.

Audiodeskription (Audiountertitel)

Audiodeskription ist ein zusätzlicher Audiokanal für sehbehinderte Menschen. Unter anderem werden Aktivitäten, Umgebungen, Szenenänderungen, Gesten und Gesichts ausdrücke der Schauspieler beschrieben.

Dieser Audiokanal wird bei Digitalen Programmen zeitgleich mit dem normalen Ton übertragen. Die Verfügbarkeit hängt vom jeweiligen Programm und der Sendeanstalt ab.

1 Zeile »Audiodeskription Funktion« mit »∨« oder »∧« wählen und mit »«« oder »»« die Option »Ein« wählen.
2 Zeile »Lautstärke« mit »V« oder »A« wählen und die Lautstärke mit »« oder »»« anpassen.

Einstellungen beenden

1 Einstellungen mit »MENU« beenden.

Grundfunktionen

Ein- und Ausschalten

1 Fernsehgerät mit dem Netzschalter »ON • OFF« in Bereitschaft (Stand-by) schalten.
2 Fernsehgerät mit » ⏻«, »1...0« oder »P+« oder »P-« aus Bereitschaft (Stand-by) einschalten.
3 Fernsehgerät mit » ◎« in Bereitschaft (Standby) schalten
4 Fernsehgerät mit dem Netzschalter »ON • OFF« ausschalten.

Programme wählen

1 Fernseh-Programme mit »1...0« direkt wählen.
2 Fernseh-Programme mit »P+« oder »P-« schrittweise wählen.
3 Programmliste mit »OK« aufrufen, das gewünschte Fernseh-Programm mit »V«, »Λ«, »« oder »» wählen und mit »OK« bestätigen. Programmliste mit »MENU« abschalten.

Hinweis:

■ Umschalten auf Radio-Programme, dazu die Programmliste mit »OK« aufrufen und mit »•••••« (blau) zur Radioliste schalten. Radio-Programm mit »V« oder »A« wählen und mit »OK« bestätigen. Mit »••••« (blau) wieder zurückschalten zur Programmliste der Fernseh-Programme.

Programme aus Listen auswählen

Sie können Programme aus verschiedenen Listen (z. B. Alle Programme, FAV 1 bis FAV 4) wählen.

1 Übersicht der Programmlisten mit » FAV« aufrufen.
- Die Übersicht wird angezeigt.
2 Gewünschte Programmliste mit » v« oder »∧« wählen und mit »OK« aufrufen.
3 Gewünschtes Fernseh-Programm mit » V«, »∧«, »« oder »»« wählen und mit »OK« bestätigen.
4 Programmliste mit »MENU« abschalten.

AV-Programmplätze wählen

1 Menü »Signalquelle auswählen« mit » aufrufen.
2 Gewünschten AV-Programmplatz mit » V«, »Λ«, »« oder »» wählen und mit »OK« bestätigen.
3 Mit »1...0« zum Fernseh-Programm zurückschalten.

Lautstärke ändern

1 Lautstärke mit » + ⌘ – « ändern.

Ton aus- und einschalten

1 Ton mit » « stummschalten und wieder einschalten.

Informationen einblenden

1 Informationen einblenden, dazu »?« wiederholt drücken.
- Die Einblendung erlischt nach kurzer Zeit automatisch.

Standbild

Wollen Sie bestimmte Szenen längere Zeit betrachten, kann das Bild der momentan laufenden Sendung „eingefroren“ werden.

1 Standbild-Funktion mit » « aktivieren.
2 Standbild-Funktion mit » ||« beenden.

Hinweis:

■ Wenn ein externer Datenträger am Fernsehgerät angeschlossen ist, wird mit » Ⅲ« die Timeshift-Funktion aktiviert. Die Timeshift-Funktion ist auf Seite 47 beschrieben.

Bildeinstellungen

1 Menü mit »TOOLS« aufrufen.
2 Zeile »Bildmodus« mit »V« oder »A« wählen.
3 Gewünschte Bildeinstellung mit »««, »»« wählen.
- Die Bildeinstellung »Benutzer« kann verändert werden; siehe Kapitel „Bildeinstellungen“, auf Seite 19.

Hinweis:

■ Die Bildeinstellung »Spiel« kann nur in den Modi »HDMI«, »Component« und »PC« ausgewählt werden.

Toneinstellungen

1 Menü mit »TOOLS« aufrufen.
2 Zeile »Klangeffekt« mit » V« oder » ∧« wählen.
3 Gewünschte Toneinstellung mit » « oder »« wählen.
- Die Toneinstellung »Benutzer« kann verändert werden; siehe Kapitel „Klangeffekte“, auf Seite 21.

Audiosprache

Bei digitalen Fernseh-Programmen können Sie unter verschiedenen Sprachen auswählen. Dies ist abhängig vom der jeweiligen Sendung.

1 Auswahlmenü mit » « aufrufen.
2 Gewünschte Sprache mit » V« oder »Λ« wählen und mit »OK« bestätigen.

Untertitel

Bei digitalen Fernseh-Programmen können Sie unter verschiedenen Untertiteln auswählen. Dies ist abhängig von der jeweiligen Sendung.

1 Auswahlmenü mit » « aufrufen.
2 Gewünschten Untertitel mit » v« oder »A« wählen und mit »OK« bestätigen.

Zoomfunktion

Mit dieser Funktion können Sie das Bild nach Wunsch vergrößern.

1 Menü mit »TOOLS« aufrufen.
2 Zeile »Zoom« mit »V« oder »Λ« wählen und mit »OK« be stätigen.
3 »OK« wiederholt drücken, die Darstellung wird in drei Schritten vergrößert.

Eco-Modus

Mit dieser Funktion können Sie den Stromverbrauch senken.

1 Menü mit »TOOLS« aufrufen.
2 Zeile »Eco-TV« mit »V« oder »A« wählen
3 Eco-Modus mit » « oder »» einschalten.
4 Eco-Modus mit » « oder » » wieder abschalten.v

Ausschaltzeit eingeben

Im Menü »Abschalttimer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Menü mit »TOOLS« aufrufen.
2 Zeile »Abschalttimer« mit » V« oder » A« wählen.
3 Gewünschte Ausschaltzeit mit » « oder »« eingeben.

Hinweis:

■ Funktion abschalten, dazu die Ausschaltzeit mit »« oder »« auf »Aus« stellen.

Zapp-Funktion

Mit dieser Funktion können Sie das Fernseh-Programm, das Sie im Moment ansehen, speichern und zu anderen Fernseh-Programmen schalten (zappen).

1 Mit »1...0« oder »P+«, »P-« das Fernseh-Programm wählen, das in den Zapp speicher abgelegt werden soll und mit »←« bestätigen.
2 Mit »1...0« oder » ∧« »V« auf ein anderes Fernseh-Programm umschalten.
3 Mit » ←« zwischen dem gespeicherten Fernseh-Programm und dem zuletzt gesehenen Fernseh-Programm umschalten.
4 Funktion mit »MENU« beenden.

Elektronischer Programmführer

Der Elektronische Programmführer (TV-Guide) bietet eine Übersicht aller Sendungen, die in der nächsten Woche ausgestrahlt werden (nur bei digitalen Fernseh-Programmen).

1 Programminformationen mit »GUIDE« einblenden.

Hinweise:

■ Nicht alle Fernseh-Programme bieten einen umfassenden TV-Guide.
■ Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibung.
Es gibt Sendeanstalten, die keinerlei Informationen anbieten.

2 Gewünschtes Fernseh-Programm mit » v« oder »∧« wählen.

- Die Sendungen des gewählten Fernseh-Programmes für den heutigen Tag werden angezeigt.

3 Zu den Informationen der aktuellen Sendung mit »« schalten.

Hinweise:

■ Umfangreiche Programminformationen zur Sendung können Sie mit »?« aufrufen und auch wieder abschalten.
■ Die gewählte Sendung kann mit »OK« in den Erinnerungstimer übernommen werden.

4 Programminformationen zur nächsten Sendungen mit »√« wählen, zurück zu den Programminformationen der aktuellen Sendung mit »∧«.

5 Sendungen für die nächsten Tage mit »••« (grün) wählen, mit »•« (rot) zurück zum aktuellen Wochentag schalten.

6 Zurückschalten zur Programmauswahl mit»«.

Hinweis:

■ Mit »••••« (blau) filtern Sie nach bestimmten Programmen, dazu den Programmtyp mit »◀«, »▶«, »V« oder »∧« wählen und mit »OK« bestätigen. Die zum ausgewählten Programmtyp passenden Sendungen werden angezeigt.

7 TV-Guide mit »MENU« be enden.

Bildformat umschalten

Das Fernsehgerät schaltet automatisch auf das Format 16:9 um, wenn dieses Format an den Euro-AV-Buchsen erkannt wird.

1 Menü mit »TOOLS« aufrufen.
2 Zeile »Bildformat« mit »V« oder »Λ« wählen und mit »OK« be stätigen.
3 Bildformat mit » « oder »»« wählen und mit »OK« be stätigen
- Sie können zwischen folgenden Bildformaten wählen:

Format »Auto«

Bei 16:9-Sendungen wird automatisch auf das Bildformat »16:9« umgeschaltet.

Bei 4:3-Sendungen wird automatisch auf das Bildformat »4:3«umgeschaltet.

Formate »16:9« und »14:9«

Bei 4:3-Sendungen – und gewählter Funktion »Format 16:9« oder »Format 14:9« – erscheint das Bild horizontal verbreitert.

Die Bildgeometrie wird in horizontaler Richtung linear gedehnt.

Bei tatsächlichen 16:9 Signalquellen (von einer SET-TOP-Box an der Euro-AV-Buchse) ist das Bild voll ausgefüllt und die Bildgeometrie korrekt.

Format »4:3«

Das Bild wird im Format 4:3 gezeigt.

Format »LetterBox«

Das Letterbox-Format eignet sich besonders für Sendungen im Format 16:9.

Die bisher üblichen schwarzen Streifen oben und unten im Bild werden überschrieben, 4:3-Bilder werden bildschirmfüllend angezeigt.

Die gesendeten Bilder werden vergrößert, dabei geht oben und unten etwas Bildinhalt verloren. Die Bildgeometrie bleibt erhalten.

Format »Untertitel«

Wenn Sie den Untertitel, der am unteren Bildrand gezeigt wird, nicht erkennen, dann wählen Sie »Untertitel«.

Format »Panorama«

Diese Einstellung eignet sich für Filme im besonders breiten Format.

Bei 4:3-Sendungen – und gewählter Funktion »Panorama« – erscheint das Bild horizontal verbreitert. Die Bildgeometrie wird in horizontaler Richtung gedehnt.

Format »Overscan«

In diesem Modus werden HD-Bilder – von den HDMI-Buchsen oder von den Component-Buchsen nicht beschnitten, sondern in ihrer Originalgröße angezeigt. Dies gilt nur im HDMI-Modus und bei Auflösungen ab 720p.

Wichtige Informationen zur 3D-Funktion

• Halten Sie einen ausreichenden Betrachtungsabstand zum Fernsehgerät ein. Der optimale Abstand beträgt das dreifache der Höhe des Bildschirms. Wenn Sie 3D-Filme über einen längeren Zeitraum aus kurzer Distanz ansehen, kann das die Sehkraft beeinträchtigen.
• Nutzen Sie die 3D-Funktion nie länger als max. 3 Stunden ohne Unterbrechung.
  ■ Beaufsichtigen Sie während der Wiedergabe einer 3D Sendung unbedingt Kinder, um gesundheitliche Schäden zu vermeiden. Kinder unter 6 Jahren sollten 3D Sendungen nicht ansehen, da deren räumliches Sehvermögen noch nicht vollständig ausgeprägt ist
• Nutzen Sie die 3D-Funktion nicht, wenn Sie Angstzustände haben, schläfrig oder übermüdet sind.
  ■ Wenn Sie oder ein Familienangehöriger unter Epilepsie leiden, sollten Sie Ihren Arzt befragen, bevor Sie die 3D-Filme ansehen.
• Wenn Sie beim Betrachten von 3D-Filmen unter eine Beeinträchtigung des Sehvermögens feststellen, ein Schwindelgefühl bekommen, Augenschmerzen, Muskelkrämpfe, Übelkeit oder Konzentrationsschwäch verspüren, müssen Sie umgehend die 3D-Funktion beenden.
  ■ 3D Bilder können den Betrachter erschrecken. Wir raten vor allem älteren Menschen, Schwangeren und Personen mit schwerwiegenden physischen Beschwerden von der Benutzung ab.
  Benutzen Sie die 3D Brille nicht für andere Zwecke wie z.B. als Sonnen- oder Schutzbrille, dies kann Ihr Sehvermögen beeinträchtigen.

3D-Funktion vorbereiten

Mit Ihrem Grundig Fernsehgerät und der Grundig 3D-Brille erleben Sie im Wohnzimmer 3D Filme wie im Kino.

Dieses Fernsehgerät verwendet die neueste LED-Technologie um Ihnen das bestmögliche 3D Erlebnis anzubieten.

Um die 3D Welt zu erleben, müssen Sie lediglich die Grundig 3D Brille aufsetzen.

Hinweis:

■ GRUNDIG 3D Brillen erhalten Sie bei Ihrem Fachhändler.

Wiedergabe von 3D Filmen

Hinweise:

■ Die 3D-Funktion wird über die Programmquellen »Terr«, »Kable«, »Satellit« und »DLNA« unterstützt oder von externen Geräten, die an den Buchsen »HDMI«, »COMPONENT YPbPr«, »VGA«, »AV1«, »AV2«, »S-VHS«, oder »USB« angeschlossen sind.
- Beim Betrachten von 3D im PC-Modus kann eine Verzerrung des 3D-Bildes auftreten, falls sich schwarze Bereiche rund um das Videobild befinden
■ Bei den Programmquellen »Terr.«, »Kable«, »Satellit« und »COMPONENT YPbPr« werden die Funktionen »Side by Side« und »Top Bottom« nur bei Auflösungen von 1280 x 720p 50/60 Hz, 1920 x 1080i50 /60 Hz und 1920 x 1080p 24/30, 50/60 Hz unterstützt.
Das 3D Erlebnis ist abhängig vom Format und von Besonderheiten des Filmes (Auflösung, Schärfe, usw.), der abgespielt werden soll.
- Wenn die 3D Funktion bei einer 2D Sendung aktiviert ist, kann das Bild verschwommen erscheinen – mit oder ohne 3D Brille.
Der 3D Effekt kann sich verringern, wenn Sie beim Betrachten einer 3D Sendung eine Leuchtstofflampe eingeschaltet haben. Reduzieren Sie in diesem Fall die Helligkeit oder schalten Sie die Leuchtstofflampe aus.

■ Bei folgenden Funktionen schaltet sich das Fernsehgerät von 3D-Modus auf 2D-Modus: Anzeige der Programmtabelle oder EPG-Informationen, der Programmplatz wird gewechselt oder die Programmquelle wird umgeschaltet, am Ende der Wiedergabe eines 3D Filmes, die Wiedergabe des nächsten Filmes über USB oder vom Archiv wird gestartet.

1 Das Menü »Signalquelle auswählen« mit »→« anwählen.

2 Die gewünschte Signalquelle (digitale Programme oder geeignete Buchsen) die den 3D Film liefert mit » «, » «, » V« oder » ∧« wählen und mit » OK« bestätigen.

3 3D Modus auswählen, dazu »3D« drücken, im Menü den gewünschten Modus (»2D → 3D« oder »Side by Side« oder »Top Bottom«) mit »◀« oder »▶« wählen und mit »OK« bestätigen. Der Modus ist abhängig vom verwendeten 3D Film.

• »2D → 3D«, 2D Bildinhalte werden in 3D umgewandelt
• »Side by Side«, Anzeige von zwei Bildern nebeneinander.
• »Top Bottom«, Anzeige von zwei Bildern untereinander.
• »Frame Packing«: Anzeige von zwei Vollbildern hintereinander.

Hinweis:

■ Die Option »Frame Packing« wird in der 3D Auswahl nur angezeigt, wenn der 3D Film über die Buchse »HDMI« im Format HDMI 1.4 zur Verfügung steht.

Die Optionen »Side by Side« and »Top Bottom« werden in diesem Fall nicht angezeigt.

4 3D-Funktion ausschalten, dazu mit »3D« die Option »Aus« wählen und mit »OK« bestätigen.

3D-Einstellungen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »BILDEINSTELLUNGEN« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »BILDEINSTELLUNGEN« wird eingeblendet.

3 Zeile »3D-Einstellungen« mit » ∧« wählen und mit »OK« bestätigen.

- Das Menü »3D-Einstellungen« wird einge- blendet.

BILDEINSTELLUNGEN 3D-Einstellungen 08.08.2012 15:43 3D-Modus Aus 3D-Effekte Effektmodus Aus 3D-Perspektive 5 Tiefe Mittel 3D-Optionen LR-Korrektur Aus Beenden Zurück GRÜNDIG

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

2D → 3D Effekte einstellen

Wenn Sie eine 2D-Sendung auf 3D umwandeln, können Sie verschieden Einstellungen nach Ihren persönlichen Wünschen verändern.

1 Zeile »Effektmodus« mit » V« oder »∧« wählen und mit »« oder »»« aktivieren (Ein). - Die Zeilen »3D-Perspektive« und »Tiefe« werden aktiv.
2 Zeile »3D-Perspektive« mit »∨« oder »∧« wählen und Einstellung mit »«« oder »»« durchführen.
3 Zeile »Tiefe« mit »V« oder »A« wählen und Einstellung (»Niedrig«, »Mittel« oder »Hoch«) mit »« oder »»« wählen.
4 Einstellung mit »MENU« beenden.

Links/Rechts-Korrektur

Bei aktiviertem Frame Packing über die HDMI Quellen kann der 3D-Effekt von 3D-Filmen und 3D-Spielen auf Grund einer Zeitverzögerung durch das HDMI-Signal verringert werden. Dies kann mit dieser Einstellung korrigiert werden.

1 Zeile »LR-Korrektur« mit » V« oder »Λ« wählen.
2 Funktion mit » « oder »« aktivieren (Ein).

Hinweis:

■ Die Funktion kann mit » « oder » » wieder ausgeschaltet werden (Aus).

3 Einstellung mit »MENU« beenden

Formate, die durch HDMI 1.4 unterstützt werden

Mit dem Standard HDMI 1.4 kann Ihr Fernsehgerät das 3D-Format erkennen und wiedergeben.

Die Aufstellung zeigt die unterstützten Formate:

Für 3D Blu-ray Filme	Frame Packing	1080p @ 23,98/24Hz
Für 3D Spiele	Frame Packing	720p @ 50 oder 59,94/60Hz
Für 3D Filme von den Pro-gramm-anbietern	Side by Side Horizontal	1080i @ 50 oder 59,94/60Hz
	Top and Bottom	720p @ 50 oder 59,94/60Hz 1080p @ 23,97/24Hz

Hinweis:

■ Die Buchse »HDMI4« unterstützt nicht den Standard HDMI 1.4.

Dual Gaming

Dual Gaming ermöglicht eine Vollbilddarstellung von Spielen im "Zweispieler-Modus". Dazu müssen beide Spieler die jeweiligen Dual Gaming Brillen benutzen.

Hinweise:

■ Dual Gaming funktioniert nur bei 2D-Spielen im "Zweispieler-Modus". 3D-Spiele werden nicht unterstützt.
■ Damit jeder Spieler die richtige Spielansicht betrachten kann, muss die korrekte Brille verwendet werden.
■ Mit den Dual Gaming Brillen ist keine Darstellung von 3D-Inhalten möglich.
■ Die Dual Gaming Brillen sind nicht im Lieferumfang Ihres Fernsehgerätes enthalten. Verwenden Sie die Brillen mit der Bestell Nr. ZDZ000 / ZDN000 oder fragen Sie Ihren Fachhändler.
- Setzen Sie sich so vor das Fernsehgerät, dass sich die Mitte des Bildschirms auf Augenhöhe befindet. Damit stellen Sie sicher, dass sich die Bilder der beiden Spielansichten nicht gegenseitig stören.
■ Die Inhalte des Spiele werden auf Vollbild hochskaliert. Dadurch kann es zu Bildverzerrungen kommen.

1 Die Spielekonsole an die Buchsen »HDMI«, »COMPONENTYPbPr«, »VGA«, »AV1«, »AV2« oder »S-VHS« anschließen.
2 Das Menü »Signalquelle auswählen« mit »→« anwählen.
3 Die Signalquelle, an der die Spielekonsole angeschlossen wurde, mit »««, »»«, »V« oder »∧« wählen und mit »OK« bestätigen.
4 Menü mit »MENU« aufrufen. Zeile »BILD-EINSTELLUNGEN« mit »V« oder »Λ« wählen und mit »OK« bestätigen. Zeile »Bildmodus« mit »V« oder »Λ« wählen, mit »« oder »» die Option »Spiel« einstellen und mit »OK« bestätigen. Menü mit »MENU« abschalten.
5 Das Spiel an der Spielekonsole starten und den "Zweispieler-Modus" auswählen.
6 »3D« drücken und mit »« oder »» die benötigte Option (»Side by Side« oder »Top Bottom«) wählen. Dies ist abhängig vom Spiel, das die Spielekonsole liefert. - »Side by Side«, Anzeige von zwei Bildern nebeneinander. - »Top Bottom«, Anzeige von zwei Bildern untereinander.

7 Die Dual Gaming Brillen aufsetzen.

Hinweise:

■ Die beiden Bildinhalte der Spielkonsole werden als Vollbild gezeigt.

8 Dual Gaming beenden, dazu »3D« drücken, mit »« oder »« die Option »Aus« wählen und mit »OK« bestätigen.

Um die Funktionen „GRUNDIG APPLICATION store“ und „Betrieb mit Digitalen Medien Server“ anzuwenden, müssen Sie das Fernsehgerät an Ihrem Heimnetzwerk mit Internetzugang anschließen und anmelden.

Wenn Sie das Fernsehgerät am Heimnetzwerk angemeldet haben, können Sie es auch von einem Apple iPhone oder einem Android Smartphone fernbedient werden. Die Möglichkeiten sind abhängig vom Funktionsumfang des Fernsehgerätes. Voraussetzung dafür ist, Sie laden die kostenlose Applikation »GRUNDIG TV Remote« vom Apple App Store oder vom Google Play (Android Market) und installieren diese auf Ihrem Apple iPhone/Smartphone.

Fernsehgerät am Heimnetzwerk anschließen und anmelden

Sie können Ihr Fernsehgerät über eine LAN-Verbindung oder ohne Kabel über WLAN mit dem Heimnetzwerk verbinden.

Wenn Sie eine LAN-Verbindung verwenden, lesen Sie im Kapitel „LAN-Verbindung zum Heimnetzwerk“ auf dieser Seite weiter;

wenn Sie WLAN benutzen wollen, folgen Sie der Beschreibung im Kapitel „Betrieb über WLAN“ ab Seite 33.

LAN-Verbindung zum Heimnetzwerk

LAN-Kabel anschließen

1 Ausgangsbuchse des Routers mit handelsüblichen LAN-Kabel an die Buchse »LAN« des Fernsehgerätes anschließen.

Das LAN-Kabel ist nicht im Lieferumfang enthalten.

Anmeldung am Router für den LAN-Betrieb

Sie haben zwei Möglichkeiten, Ihr Fernsehgerät am Heimnetzwerk anzumelden.

A Die automatische Anmeldung, dabei werden alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) vom Router automatisch vergeben.
B Die manuelle Anmeldung, hier müssen alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) von Hand eingegeben werden.

Die automatische Anmeldung

Die meisten Heimnetze sind dynamisch. Wenn Sie ein dynamisches Netzwerk verwenden, benötigen Sie einen DSL Router, der DHCP unterstützt.

Bei dynamischen Heimnetzen werden die Daten für IP Adresse, Netzwerkmaske und Gateway vom Router automatisch zugewiesen. Manuelle Einstellungen sind nicht notwendig.

1 Menü mit »MENU« aufrufen.

2 Menüpunkt »INTER@CTIVE TV« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »INTER@CTIVE TV« wird einge- blendet.

INTER@ACTIVE TV 08.08.2012 15:00 inter@active Anwendungen OK Netzwerkeinstellungen Verbindungstyp Kabel Netzwerkkonfiguration Auto IP Adresse 192.134.151.15 DNS 10.134.150.8 Netzmaske 255.255.255.0 Gateway 10.134.151.254 MAC Adresse 00:11:E1:DF:BF:92 Beenden Verbinden Zurück Testen...

3 Zeile »Verbindungstyp« mit »∨« oder »∧« wählen und die Option »Kabel« mit »« oder »»« wählen.
4 Zeile »Netzwerkkonfiguration« mit » ▼« oder »∧« wählen und die Option »Auto« mit » ◀« oder »▶« wählen.
5 Anmeldung an das Heimnetzwerk mit »••(rot) starten.

- Die Meldung »Verbinde... Bitte warten« wird eingeblendet.

6 Wenn die Meldung erlischt, mit » •••« (grün) die Verbindung zum Netzwerk prüfen.

- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung: »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.

7 Einstellung mit »MENU« beenden.

Hinweis:

- Wenn die IP Adresse nicht automatisch vergeben wird, setzen Sie die Einstellung im Kapitel „Die manuelle Anmeldung“ fort.

Die manuelle Anmeldung

Wenn keine automatische IP-Adresse vorhanden ist, müssen Sie die Zugangsdaten für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« von Hand eingeben. Diese Zugangsdaten erhalten Sie vom Administrator Ihres Netzwerkes.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INTER@CTIVE TV« mit »V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü »INTER@CTIVE TV« wird einge- blendet.
3 Zeile »Verbindungstyp« mit » V« oder »Wählen und die Option »Kabel« mit «oder»»»wählen.
4 Zeile »Netzwerkkonfiguration« mit » ▼« oder »∧« wählen und die Option »Manuell« mit »« oder »»« wählen.
- Die Eingaben für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« sind aktiv.

INTER@CTIVE TV inter@active Anwendungen OK Netzwerkeinstellungen Verbindungstyp Kabel Netzwerkkonfiguration Manuell IP Adresse 192.134.151.15 DNS 10.134.150.8 Netzmaske 255.255.255.0 Gateway 10.134.151.254 MAC Adresse 00:11:E1:DF:BF:92 Beenden Zurück Verbinden Verbindung...

5 Zeile »IP Adresse« mit » V« wählen und mit »OK« bestätigen.

IP Adresse mit »1...0« eingeben und mit »••« (grün) speichern.

6 Zeile »DNS« mit » v« wählen und mit »OK« bestätigen.
DNS mit »1...0« eingeben und mit »• •« (grün) speichern.

7 Zeile »Netzmaske« mit » v« wählen und mit »OK« bestätigen.

Netzmaske mit »1...0« eingeben und mit »••« (grün) speichern.

8 Zeile »Gateway« mit »V« wählen und mit »OK« bestätigen.

Gateway mit »1...0« eingeben und mit » ••« (grün) speichern.

9 Anmeldung an das Heimnetzwerk mit »••(rot) starten.

- Die Meldung »Verbinde... Bitte warten« wird eingeblendet.

10 Wenn die Meldung erlischt, mit » ••« (grün) die Verbindung zum Netzwerk prüfen.

- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.

11 Einstellung mit »MENU« beenden.

Betrieb über WLAN

1 Das Gerät ist mit einem eingebautem WLAN Modul für die Verbindung zum Heimnetzwerk ausgestattet.

Hinweise:

■ Das WLAN Modul unterstützt das Datenübertragungsprotokoll nach IEEE 802.11B/G und N.
Um beste Bildqualität bei HD Videowiedergabe zu erhalten, empfehlen wir - wenn vom Router unterstützt - den Standard IEEE 802.11N zu verwenden.
■ Wenn Sie einen Router verwenden, der den Standard IEEE 802.11B/G unterstützt, kann die Qualität der Videowiedergabe, verglichen zum Standard IEEE 802.11N, geringer sein. Die Ursache ist die geringere Datentransferrate des Standards IEEE 802.11B/G.

■ Die Wiedergabequalität beim Betrieb mit einer DLNA-Applikation und mit der Smart Inter@ctive TV 2.0 Funktion ist davon abhängig, wieviele Benutzer das kabellose Heimnetz gleichzeitig nutzen.
■ Wir empfehlen, während des Betriebes mit der Smart Inter@active TV 2.0 Funktion andere Geräte im Heimnetzwerk abzuschalten, um unnötigen Datenverkehr zu vermeiden.
■ Stellen Sie den Router an einer erhöhten Position auf, um die Empfangsqualität des WLAN Moduls zu verbessern.
■ Die Empfangsqualität beim drahtlosen Betrieb ist abhängig vom Router und dem Abstand zwischen Router und Fernsehgerät sowie dem Digitalen Media Server (DMS).
Der Router muss seinen Netzwerknamen (SSID) sichtbar übertragen, um den drahtlosen Betrieb zwischen Router und Fernsehgerät zu gewährleisten.

Anmeldung am Router für den WLAN-Betrieb

Sie haben zwei Möglichkeiten, Ihr Fernsehgerät am Heimnetzwerk anzumelden.

A Die automatische Anmeldung, dabei werden alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) vom Router automatisch vergeben.
B Die manuelle Anmeldung, hier müssen alle notwendigen Einstellungen (»IP Adresse«, »DNS«, »Netzmaske« und »Gateway«) von Hand eingegeben werden.

Die automatische Anmeldung

Die meisten Heimnetze sind dynamisch, d.h. die Daten für IP Adresse, Netzwerkmaske und Gateway wird vom Router automatisch zugewiesen. Wenn Sie ein dynamisches Netzwerk verwenden, benötigen Sie einen DSL Router, der DHCP unterstützt.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INTER@CTIVE TV« mit »V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü »INTER@CTIVE TV« wird einge- blendet.
3 Zeile »Verbindungstyp« mit »∨« oder »∧« wählen und die Option »Kabellos« mit » « oder »»« wählen.
4 Zeile »Netzwerkkonfiguration« mit » V« oder »W« wählen und die Option »Auto« mit »◀« oder »▶« wählen.

INTER@ACTIVE TV 08.08 2012 15:43 inter@active Anwendungen OK Netzwerkeinstellungen Verbindungstyp Kabellos Netzwerk auswählen N/A Netzwerkkonfiguration Auto IP Adresse 10.134.151.15 DNS 10.134.150.8 Netzmaske 255.255.255.0 Gateway 10.134.151.254 Grundig Beenden Zurück Verbinden Verbindung...

5 Zeile »Netzwerk auswählen« mit » V« oder »∧« wählen und die Option »Auto« mit »« oder »»« wählen.
- Das Menü »Netzwerk auswählen« wird eingeblendet, die vorhandenen Netzwerke werden gesucht und angezeigt.
6 Das gewünschte Netzwerk mit » V«, »A«, »« oder »»« wählen und mit »OK« bestätigen.
- Das »Kennwort« Menü wird eingeblendet.

7 Das erste Zeichen/Ziffer des benötigten Kennworts mit »V«, »A«, »« und »»« wählen und mit »OK« zur nächsten Eingabestelle schalten.

• Werden Großbuchstaben benötigt, die Schaltfläche »ABC« wählen, werden Kleinbuchstaben benötigt, die Schaltfläche »abc« wählen und mit »OK« bestätigen.
• Sollen Nummern oder Symbole eingegeben werden, die Schaltfläche »?@123« wählen und mit »OK« bestätigen.
• Zum Löschen von Zeichen/Ziffern die Schaltfläche »X« wählen und mit »OK« bestätigen.
• Zum Bestätigen des Kennworts die Schaltfläche »Absenden« mit »V«, »Λ«, »« oder »»« wählen und mit »OK« bestätigen.

Hinweise:

Wird die WEP Verschlüsselung verwendet, können mehrere Passworte vergeben werden (Haupt- und Gästepasswort). Das Fernsehgerät kann am Heimnetzwerk nur mit dem Hauptpasswort angemeldet werden.
- Damit sich das Fernsehgerät am Heimnetzwerk anmelden kann, muss der Netzwerkname (SSID) ausschließlich ASCII Zeichen beinhalten.

8 Anmeldung an das Heimnetzwerk mit »••(rot) starten.
- Die Meldung »Verbinde... Bitte warten« wird eingeblendet.
9 Wenn die Meldung erlischt, mit » ••« (grün) die Verbindung zum Netzwerk prüfen.
- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.
10 Einstellung mit »MENU« beenden.

Hinweis:

- Wenn die IP Adresse nicht automatisch vergeben wird, setzen Sie die Einstellung im Kapitel „Die manuelle Anmeldung“ fort.

Die manuelle Anmeldung

Wenn keine automatische IP-Adresse vorhanden ist, müssen Sie die Zugangsdaten für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« von Hand eingeben. Diese Zugangsdaten erhalten Sie vom Administrator Ihres Netzwerkes.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INTER@CTIVE TV« mit »V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü »INTER@CTIVE TV« wird einge- blendet.
3 Zeile »Verbindungstyp« mit » V« oder »« wählen und die Option »Kabellos« mit » « oder »»« wählen.
4 Zeile »Netzwerk auswählen« mit »∨« oder »∧« wählen und die Option »Auto« mit »« oder »»« wählen.
- Das Menü »Netzwerk auswählen« wird eingeblendet, die vorhandenen Netzwerke werden gesucht und dann angezeigt.
5 Das gewünschte Netzwerk mit »V«, »Λ«, »« oder »» wählen und mit »OK« bestätigen.
- Ein Menü für die Eingabe des Passwortes wird eingeblendet.
6 Das erste Zeichen/Ziffer des benötigten Kennworts mit »V«, »∧«, »« und »»« wählen und mit »OK« zur nächsten Eingabestelle schalten.
- Werden Großbuchstaben benötigt, die Schaltfläche »ABC« wählen, werden Kleinbuchstaben benötigt, die Schaltfläche »abc« wählen und mit »OK« bestätigen.
- Sollen Nummern oder Symbole eingegeben werden, die Schaltfläche »?@123« wählen und mit »OK« bestätigen.
- Zum Löschen von Zeichen/Ziffern die Schaltfläche »X« wählen und mit »OK« bestätigen.
- Zum Bestätigen des Kennworts die Schaltfläche »Absenden« mit »V«, »∧«, »« oder »»« wählen und mit »OK« bestätigen.

Hinweise:

Wird die WEP Verschlüsselung verwendet, können mehrere Passworte vergeben werden (Haupt- und Gästepasswort). Das Fernsehgerät kann am Heimnetzwerk nur mit dem Hauptpasswort angemeldet werden.
- Damit sich das Fernsehgerät am Heimnetzwerk anmelden kann, muss der Netzwerkname (SSID) ausschließlich ASCII Zeichen beinhalten.

7 Zeile »Netzwerkkonfiguration« mit » V« oder »A« wählen und die Option »Manuell« mit »« oder »» wählen.

- Die Eingaben für »IP Adresse«, »DNS«, »Netzmaske« und »Gateway« sind aktiv.

8 Zeile »IP Adresse« mit » V« wählen und mit »OK« bestätigen.

IP Adresse mit »1...0« eingeben und mit »•••« (grün) speichern.

9 Zeile »DNS« mit » v« wählen und mit »OK« bestätigen.

DNS mit »1...0« eingeben und mit »• •« (grün) speichern.

10 Zeile »Netzmaske« mit » V« wählen und mit »OK« bestätigen.

Netzmaske mit »1...0« eingeben und mit »•••« (grün) speichern.

11 Zeile »Gateway« mit »V« wählen und mit »OK« bestätigen.

Gateway mit »1...0« eingeben und mit » ••« (grün) speichern.

12 Anmeldung an das Heimnetzwerk mit »••(rot) starten.

- Die Meldung »Verbinde... Bitte warten« wird eingeblendet.

13 Wenn die Meldung erlischt, mit » ••« (grün) die Verbindung zum Netzwerk prüfen.

- Anzeige: »Testen ... Bitte warten«, nach erfolgreicher Anmeldung »Verbindung mit Gateway: Erfolgreich« und »Internetverbindung: Erfolgreich«.

14 Einstellung mit »MENU« beenden.

Smart Inter@active TV 2.0 Applikationen

Die Option „Smart Inter@active TV 2.0“ Ihres Fernsehgerätes bietet Ihnen den Zugang zum Internet, wenn das Fernsehgerät an Ihrem Heimnetzwerk mit Internetzugang angeschlossen ist.

Sie können die verschiedensten Applikationen aus dem Internet oder dem GRUNDIG APPLICATION store abrufen, über das Internet telefonieren, Videos betrachten, Bilder ansehen und soziale Netzwerke besuchen. Des Weiteren können Sie z. B. nach Sportmeldungen suchen, den Wetterbericht abrufen und nach Ärzten und Apotheken suchen.

Hinweise:

■ Die Verfügbarkeit der Applikationen und ihr Inhalt kann von Land zu Land unterschiedlich sein.
Mit „Smart Inter@active TV 2.0“ können keine Dateien heruntergeladen und gespeichert werden. Ein „Upload“ von Dateien auf eine Web-Seite wird nicht unterstützt.
„Add-ons“ können nachträglich nicht installiert werden, mit Ausnahme der Applikationen aus dem GRUNDIG APPLICATION store.

Grundig ist nicht für den Inhalt und die Qualität des Inhaltes der Applikationen verantwortlich. Dies unterliegt der Verantwortung des jeweiligen Anbieters.

■ Lokale und Globale Applikationen unterliegen einem begrenzten Anwendungszeitraum durch die Diensteanbieter. Die Diensteanbieter können Ihre Applikationen uneingeschränkt ändern, einschränken, erweitern und entfernen.

Grundig hat auf diese Änderungen keinen Einfluss.

Grundig behält sich alle Rechte zum Ändern, Einschränken, Erweitern und Entfernen der Internet Applikationen vor.

■ Bei verschiedenen Applikationen kann es notwendig sein, über die Homepage der Applikationen einen separaten Zugangskode anzufordern. Wenn Sie mit Ihrem Fernsehgerät diese Homepage anwählen, kann es sein, dass der Inhalt nicht durch das Fernsehgerät unterstützt wird.

Das Menü »SMART INTER@CTIVE TV« anwählen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INTER@CTIVE TV« mit »V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü »INTER@CTIVE TV« wird einge- blendet.
3 Zeile »inter@ctive Anwendungen« mit »V« oder »A« wählen und mit »OK« bestätigen.
- Das Anmeldemenü wird eingeblendet.

Hinweise:

Im „normalen“ Fernseh-Betrieb kann das Menü »Quick Apps« mit »@« aufgerufen und wieder abgeschaltet werden.
■ Wenn Sie eine Applikation starten und das Fernsehgerät ist nicht mit dem Internet verbunden, wird eine Meldung eingeblendet.
Ist eine Internetverbindung eingerichtet, jedoch keine »IP Adresse« vergeben, kann die Applikation auch nicht angezeigt werden.
Überprüfen Sie in diesem Fall die Netzwerkverbindung, siehe Kapitel auf den Seiten 30 oder 33.
Das Navigieren in den Menüs und wie Sie den Zugang zu den Applikationen einrichten, finden Sie in den nächsten Kapitel.

USB Tastatur und Maus

An den Buchsen »USB1« und »USB2 HDD« kann eine USB-Tastatur mit Maus für die Bedienung des WebBrowsers angeschlossen werden. Die Tastatur muss dem USB-Standard entsprechen. Eine Tastatur, die einen Treiber benötigt, kann nicht verwendet werden.

Navigieren und Texteingabe bei der Anmeldung

1 Menü »inter@ctive Anwendungen« mit »@« aufrufen.

- Das Anmeldemenü wird eingeblendet.

Willkommen bei G Um Smart Apps vollständig nutzen zu können, müssen Sie sich registrieren. Überspringen Annalinen Registrieren 04

2 Registrierung mit »OK« starten.

3 Benötigtes Textfeld mit » V«, » ∧«, »« und »»« wählen und mit »OK« bestätigen.

- Die virtuelle Tastatur wird eingeblendet.

Hinweise zur Dateneingabe:

Benötigte Tastenbelegung (Sprache) der Tastatur mit »●●« (grün) wählen.
■ Die Daten werden mit der virtuellen Tastatur eingeben. Den benötigten Buchstaben/die Ziffer jeweils mit »V«, »A«, »« und »« wählen und mit »OK« bestätigen.
■ Zum Umschalten von Großbuchstaben auf Kleinbuchstaben die Schaltfläche »Shift« wählen und mit »OK« bestätigen.
Mit »•• (rot) kann eine „Handytastatur“ eingeblendet werden.
Mit »●●« (grün) kann die Sprache/Tastenbelegung der Tastatur geändert werden.
Das letzte Zeichen/die letzte Ziffer kann mit »●●●« (blau) gelöscht werden. Mit »●●« (gelb) wird der gesamte Eintrag gelöscht.
■ Ist die Eingabe für die Zeile komplett, muss sie „gesendet“ werden, dazu mit »V«, »Λ«, »« und »»« die Schaltfläche »←« wählen und mit »OK« bestätigen.
Die Tastatur wird ausgeblendet.

Zugang zu GRUNDIG APPLICATION store einrichten

Wenn Sie die Function »GRUNDIG APPLICATION store« zum ersten Male benutzen, sollten Sie einen persönlichen Zugang einrichten. Durch diese Registrierung erhalten Sie vielfältige Informationen zu den Grundig Applikationen.

1 Menü »inter@ctive Anwendungen« mit » @« aufrufen.

- Das Anmeldemenü wird eingeblendet.

2 Registrierung mit »OK« starten.
3 Name und Vorname eingeben:

Textfeld mit » V«, »∧«, »«« und »»« wählen und mit »OK« bestätigen. Daten eingeben, nach der Eingabe mit »V«, »∧«, »«« und »»« die Schaltfläche »←« wählen und mit »OK« bestätigen.

Zur nächsten Eingabezeile im gleichen „Reiter“ mit »V« schalten und Tastatur mit »OK« einblenden.

Zum nächsten „Reiter“ mit » ••••« (blau) schalten und Tastatur mit »OK« einblenden.

Hinweis:

■ Zum vorherigen „Reiter“ kann mit »••« (rot) geschaltet werden.

4 E-Mail Adresse eingeben:

Daten eingeben, nach der Eingabe mit » V«, »∧«, »« und »» die Schaltfläche »←« wählen und mit »OK« bestätigen.

Zum nächsten „Reiter“ mit » ••••« (blau) schalten und Tastatur mit »OK« einblenden.

5 Kennwort eingeben und Kennwort bestätigen:

Daten eingeben, nach der Eingabe mit » V«, »∧«, »« und »» die Schaltfläche »←« wählen und mit »OK« bestätigen.

Zur nächsten Eingabezeile im gleichen „Reiter“ mit »V« schalten und Tastatur mit »OK« einblenden.

Zum nächsten „Reiter“ mit » ••••« (blau) schalten und Tastatur mit »OK« einblenden.

6 Aufstellort eingeben:

Daten eingeben, nach der Eingabe mit » √«, »∧«, »◀« und »▶« die Schaltfläche »←« wählen und mit »OK« bestätigen.

- Die Meldung »Sie wurden ....« wird eingebendet, die Anmeldung war erfolgreich.

7 Telefonnummer eingeben (optional):

Daten eingeben, nach der Eingabe mit » V«, »∧«, »« und »» die Schaltfläche »←« wählen und mit »OK« bestätigen.

8 Eingaben mit » •••••« (blau) bestätigen.

9 Nutzungsbedingungen lesen und mit »OK« akzeptieren.

- Das Menü »GRUNDIG application store« wird eingeblendet und die Standardapplikationen werden geladen.

Bei GRUNDIG APPLICATION store anmelden

Wenn Sie das Fernsehgerät auf die Werkseinstellung zurückgesetzen und bei diesem Reset das „Häkchen“ im Feld »Installierte Anwendungen speichern« nicht gesetzt haben, werden alle Applikationen die zuvor installiert wurden wieder gelöscht.

Bei der Anwahl des Menüs »GRUNDIG applI-CATION store« wird das „Anmeldemenü“ eingeblendet. Melden Sie sich bitte mit Ihrer E-Mail Adresse und Ihrem Passwort wieder an.

1 Menü »GRUNDIG application store« mit »@« aufrufen.

- Das Anmeldemenü wird eingeblendet.

2 Anmeldevorgang mit » •••••« (blau) starten.

3 E-Mail Adresse eingeben:

Daten eingeben und Tastatur mit » schließen.

Zur nächsten Eingabezeile mit » v« schalten und Tastatur mit »OK« einblenden.

4 Kennwort eingeben:

Daten eingeben und Tastatur mit » schließen.

Hinweis:

■ Wurde das Kennwort vergessen »●●●« (gelb) drücken. Ein neues Kennwort wird nach kurzer Zeit an Ihre E-Mail Adresse gesendet. Dieses Kennwort eingeben.

5 Eingaben mit » •••••« (blau) bestätigen.

6 Nutzungsbedingungen lesen und mit »OK« akzeptieren.

- Eine Information wird eingeblendet. Wählen Sie, ob Ihre Applikationen wieder hergestellt werden sollen oder nur die vorgegebenen Applikationen geladen werden sollen.

7 Die gewünschte Zeile mit »V« oder »Λ«, wählen und mit »OK« bestätigen

- Das Menü »GRUNDIG application store« wird eingeblendet und die Standardapplikationen werden geladen.

8 Nach kurzer Zeit wird eine Information angezeigt, diese mit »OK« bestätigen.

Applikationen auswählen

1 Menü »Quick Apps« mit »@« anwählen.
2 Das Menu »GRUNDIG appLICATION store« mit »•« (rot) anwählen

Meine Apps Alle Apps Soziale Video Nachrichten Leben Rifleberich Online Storm

3 Gewünschte Kategorie der Applikationen mit »√« oder »∧« wählen und mit »» zur Applikationen schalten.
4 Gewünschte Applikation mit » V«, »Λ«, »« und »» wählen und »OK« bestätigen.

- Das Hauptmenü der gewählten Applikation wird nach kurzer Zeit eingeblendet.

Hinweise:

Wird die Funktion »GRUNDIG appLICA-TION store« gewählt und das Fernsehgerät hat keine Verbindung zum Internet, wird ein Hinweis eingeblendet.
■ Besteht eine Netzwerkverbindung über LAN oder WLAN, es wird jedoch keine IP-Adresse empfangen oder die Internetverbindung wird nicht hergestellt, kann die Funktion »GRUNDIG appLICATION store« nicht gestartet weren. Bitte die Netzwerkanschlüsse überprüfen, siehe Seite 30 oder 33.

Der GRUNDIG Online Store

Im GRUNDIG Online Store, der Ihnen Online angeboten wird, finden Sie zahlreiche Applikationen, die Sie auf Ihrem Fernsehgerät installieren können.

Im Menü »GRUNDIG APPLICATION Store« sind ab Werk einige Applikationen installiert.

Im GRUNDIG Online Store finden Sie eine große Auswahl weiterer Applikationen, die Sie herunterladen können.

1 Menü »Quick Apps« mit » @« anwählen.
2 Den Grundig Online Store mit »●●« (grün) anwählen.

- Der »Grundig Online Store« wird eingeblendet.

online Applikationen Alle Apps Soziale Video Nachrichten Leben Gesundheit Unterhaltung Suche Tilbereich Startseite Suche Registern Bensitzer daimen.gyyy.hknum

Hinweis:

Der Grundig Online Store kann mit »•• (rot) wieder abgeschaltet werden.

Applikationen herunterladen und installieren

1 Im GRUNDIG APPLICATION store die gewünschte Kategorie der Applikationen mit »∨« oder »∧« wählen und mit »» zu den Applikationen schalten;

oder

gewünschte Applikation mit den Ziffertasten wählen:

• »1« - »Sehr beliebt«,
• »2« - »Höchst bewertet«,
• »3« - »Veröffentlichungsdatum«;

oder

wenn gezielt nach einer Applikation gesucht werden soll, » •••• (grün) drücken und Suchbegriff über die virtuelle Tastatur eingeben.

SMART INTER@ACTIVE TV 2.0 FUNKTIONEN

2 Gewünschte Applikation mit » V«, »∧«, »«« und »»« wählen und mit »OK« bestätigen.

- Informationen zur Applikation werden eingebendet.

3 Download mit » •••••« (blau) starten.

- Die Applikation wird heruntergeladen und installiert.

Hinweise:

■ Die Applikation kann mit »OK« gestartet werden.

■ Zum Download weiterer Applikationen »•« (rot) drücken.

Applikationen deinstallieren

1 Im GRUNDIG Online store die gewünschte Kategorie der Applikationen mit »√« oder »^« wählen und mit »»« zu den Applikationen schalten.

2 Applikation, die deinstalliert werden soll mit »∨«, »∧«, »« und »»« wählen und mit »●« (rot) bestätigen.

- Ein Sicherheitshinweis wird eingeblendet.

3 Vorgang mit »OK« bestätigen; oder

Vorgang mit » ←« abbrechen.

4 Vorgang mit »OK« beenden.

Applikationen sortieren

Sie können die Anordnung der Applikationen im Menü »GRUNDIG APPLICATION store« nach Ihren Wünschen ändern.

1 Im GRUNDIG APPLICATION store die Zeile »Alle Apps« mit »∨« oder »∧« wählen und mit »»« zu den Applikationen schalten.

Hinweis:

Das Sortieren der Applikationen kann nur in der Kategorie »Alle Apps« durchgeführt werden.

2 Applikation, die verschoben werden soll mit »V«, »A«, »« und »»« wählen und mit »●●●●« (blau) bestätigen.

3 Applikation mit » V«, »∧«, »«« und »»« an die gewünschte Position „schieben“ und mit »OK« bestätigen.

Hinweis:

■ Zum „Verschieben“ von weiteren Applikationen die Pkt. 2 und 3 wiederholen.

Applikationen bewerten

Sie können die Applikationen im Menü »GRUNDIG APPLICATION store« bewerten.

1 Im Grundig Appstore die Zeile »Alle Apps« mit »∨« oder »∧« wählen und mit »〉« zu den Applikationen schalten.

2 Applikation, die bewertet werden soll mit »V«, »A«, »« und »» wählen und mit »●●●« (gelb) bestätigen.

3 Bewertung mit » V«, » ∧«, »« und »»« eingeben und mit »OK« bestätigen;

oder

Vorgang mit » ←« abbrechen.

Anzeige Modus

Bei einigen Applikationen können Sie während der Nutzung zusätzlich das „Live“ Fernseh-Programm ansehen.

1 Nach dem Anwählen der Applikation »@« drücken.

- Das Menü »Anzeige Modus« wird einge- blendet.

2 Gewünschten Modus mit »« oder »« wählen (Optionen: »Vollbildmodus«, »Widget-Modus«, »Benachrichtigungsmodus«, »Meine Anwendungen« oder »Schließen«) und mit »OK« bestätigen.

Hinweis:

■ Diese Funktion wird nicht von allen Applikationen unterstützt.

Das Hauptmenü

1 Liste der Applikationen.
2 Applikation.
3 Kategorie der Applikationen.
4 Schaltet zum Application Store.

Meine Apps Alle Apps Soziale Video Nachrichten Leben 3 Hilfebereich 4 Online Store 2 1 Benutzer dd.mm.yyyy hh:mm

Navigation im Hauptmenü

1 Gewünschte Kategorie der Applikationen mit »∨« oder »∧« wählen und mit »» zur Liste der Applikationen schalten.
2 Gewünschte Applikation mit » V«, »Λ«, »« und »» wählen und mit »OK« bestätigen.
- Das Hauptmenü der gewählten Applikation wird nach kurzer Zeit eingeblendet.
3 Die weitere Bedienung und mögliche Anwendungen sind abhängig von der Struktur in den Untermenüs der jeweiligen Applikation. Beachten Sie auch die Hinweise in den Menüs.

WebBrowser Applikation

Die Applikation WebBrowser bietet Ihnen den bequemen Zugang zum Internet.

1 Applikation mit »V«, »∧«, »« und »»« wählen und mit »OK« bestätigen
2 Eingabefeld mit » v« oder »∧« anwählen und mit »OK« bestätigen.
- Die virtuelle Tastatur wird eingeblendet.
3 Suchbegriff /Adresse eingeben und mit »●●●●« (blau) bestätigen

Hinweise:

■ Weitere Funktionen und Bedienmöglichkeiten werden am Bildschirm unten angezeigt.
■ Wir empfehlen für das einfache Navigieren im WebBrowser den Gebrauch der GRUNDIG Easy-Use Remote Control mit Bewegungssteuerung. Fragen Sie Ihren Fachhändler.

Wiedergabe und Zusatzfunktionen beim Abspielen der Applikationen

Hinweis:

■ Einige Applikationen unterstützen nicht alle Wiedergabe-Funktionen, die Anwahl der Wiedergabe-Funktionen kann voneinander abweichen.

1 Wiedergabe mit » ▶ « starten.
2 Wiedergabe-Pause mit » « wählen.
3 Wiedergabe mit » ■ « beenden.
4 Während der Wiedergabe Bildsuchlauf mit »«« und »»»»» wählen.
5 Während der Wiedergabe das vorherige/nächste Thema mit »|« oder »▶|« wählen.
6 Bildinhalt anwählen oder Schreibmarke (Cursor) in der virtuellen Tastatur mit » V«, » ∧«, »« und »» verschieben.
7 Anwahl/Eingabe in den Applikationen oder in der virtuellen Tastatur mit »OK« bestätigen.
8 Verschiedene Untermenüs und Funktionen in den Applikationen können mit »1...0«, »•• (rot), »••• (grün), »•••• (gelb) und »•••••• (blau) gewählt werden.
9 Das Menü »GRUNDIG APPLICATION store« mit »@« abschalten.

Wiedergabe von Video-/ Musik-/ und Bilddaten vom Heimnetz

Sie können die Video-/ Musik-/ und Bilddateien, die auf dem Digitalen Medien Server gespeichert sind im DLNA Menü Ihres Fernsehgerätes auswählen und wiedergeben.

Hinweise:

■ Sie können auf Videos, Musik oder Fotos von z.B. einem PC, Smartphone oder NAS (Network Attached Storage) zugreifen, die kompatibel zum DLNA-Standard sind und als Digital Media Server (DMS) dienen.
■ Wenn der Digitale Medienserver und das Fernsehgerät gleichzeitig mit dem Heimnetzwerk drahtlos verbunden sind, kann es bei der Videowiedergabe zu Bildstörungen kommen.
Ihr Fernsehgerät kann auch auf einen PC zugreifen, der über Software als Digital Media Server eingerichtet wurde. Ein problemloser Zugriff bei nicht DMS-zertifizierter Software kann nicht garantiert werden.
■ Wenn Sie einen PC mit einem Windows Betriebssystem verwenden, können Sie den Windows Media Player so konfigurierern, dass er als Digital Media Server verwendet werden kann (ab Version 11).

Die notwendigen Einstellungen sind abhängig von der jeweiligen Softwareversion.

Digitalen Medien Server anwählen

1 Das Menü »Eingangsquellen« mit »« aufrufen.
2 Im Menü »Eingangsquellen« die Option »DLNA« mit »V«, »A«, »« oder »» wählen und mit »OK« bestätigen.

- Das Menü » DLNA« wird eingeblendet.

Device Found Page: 1/1 Press BLUE key to search DMS device

3 Zum Anzeigen der verfügbaren Digitalen Media Server im Heimnetzwerk » •••••« (blau) drücken.

- Die vorhandenen Digitale Media Server werden angezeigt.

Hinweis:

■ Wenn kein Digitaler Media Server angezeigt wird, überprüfen Sie bitte den Anschluß und die Anmeldung an das Heimnetzwerk.

4 Den gewünschten Digitalen Media Server mit »V«, »A«, »« oder »» wählen und mit »OK« bestätigen.

- Der Inhalt wird angezeigt.

Hinweise:

■ Die Struktur der Dateien und der Ordner des Digitalen Media Servers im Menü ist abhängig vom Media Server, den Sie verwenden.
■ Werden vom Digitalen Media Server Filme mit Untertiteln angeboten, so können diese Untertitel nicht angezeigt werden.
Nur Video-Dateiformate mit einem DLNA Zertifikat (»MPEG_PS_NTSC«, »MPEG_PS_PAL«, »MPEG_TS_SD_EU« und »MPEG_TS_EU_ISO«) werden unterstützt.

■ Bei der Wiedergabe von Videos mit hoher Bitrate können Bildstörungen auftreten.
- Ordner, die in der DLNA-Anwendung als unbekannt angezeigt werden, können nicht mit dem Fernsehgerät wiedergegeben werden. Dieses Problem lässt sich eventuell durch Installation eines entsprechenden Codec im Computer korrigieren.
Nur die Audio-Dateiformate mit einem DLNA Zertifikat (»AAC_ADTS_320«, »LPCM«, »MP3«, »WMABASE« und »WMAFULL«) werden unterstützt.
Nur die Bild-Dateiformate mit einem DLNA Zertifikat (»JPEG_LRG«, »JPEG_MED« und »JPEG_SM«) werden unterstützt.

Wiedergabe starten

1 Im Inhaltsverzeichnis den gewünschten Ordner mit »V«, »A«, »« oder »« wählen und mit »OK« bestätigen.
- Die vorhandenen Titel werden angezeigt.

2 Gewünschten Titel mit » V«, »∧«, »« oder »» wählen.

3 Wiedergabe mit » ▶ « starten.

Weitere Wiedergabefunktionen

1 Wiedergabe Pause mit »« wählen.
2 Wiedergabe mit » ▶ « fortsetzen.
3 Vorhergehenden Titel mit » |« anwählen, nächsten Titel mit »|« anwählen.
4 Wiedergabe mit » ■ « beenden.
5 Zurückschalten zur Übersicht mit » ←«.
6 DLNA Funktion mit »GUIDE« beenden.

Hinweis:

■ Die im Kapitel aufgeführten und weitere Wiedergabefunktionen können auch mit dem Funktionsmenü angewählt werden:
- »TXT« öffnet und schließt das Funktionsmenü;
- »▶ « Wiedergabe starten;
- »■« Wiedergabe/Pause;
- » ■ « Wiedergabe beenden;
- »« und »» « Passage suchen;
- »O« Wiederhol-Funktion anwählen;
- » « Wiedergabeliste aufrufen;
- »i« Informationen über den Titel aufrufen.

Informationen zur Aufnahme und Wiedergabe von Fernsehsendungen

■ Die Aufnahme und die Wiedergabe von Fernsehsendungen sind nur mit digitalen Fernseh-Programmen (DVB-T und DVB-C) möglich.
- Welche digitalen Fernseh-Programme (DVB-T und DVB-C) Sie aufnehmen und wiedergeben können, kann auch vom jeweiligen Programmanbieter abhängig sein.
■ Die Aufnahme und die Wiedergabe von Sendungen sowie die Funktion TimeShift können nur mit einem externen Datenträger (Festplatte oder USB-Stick) durchgeführt werden.
Aufnahmen sind mit den meisten auf dem Markt verfügbaren Datenträgern möglich. Der Betrieb kann jedoch nicht für alle Daten-träger garantiert werden.
■ Wurde eine Sendung auf dem externen Datenträger aufgezeichnet, kann diese nur auf Ihrem Fernsehgerät wiedergegeben werden. Die Wiedergabe dieser Sendungen mit anderen Geräten ist nicht möglich.
- Wenn Sie Ihr Fernsehgerät zur Reparatur geben und Hardwarekomponenten aus getauscht werden mussten, können möglicherweise die Aufnahmen mit dem reparierten Gerät nicht mehr wiedergegeben werden.
Der Empfang des Programmanbieters SKY ist in Deutschland zur Zeit nur mit einer geeigneten Settop-Box oder einem geeigneten CA-Modul möglich.
Grundig übernimmt keine Haftung für den eventuellen Verlust gespeicherter Daten auf dem externen Datenträger.
Da der USB Multimedia Player verschiedene aufgenommene Sendungen nicht unterstützen kann, verwenden Sie zur Wiedergabe der aufgenommenen Sendungen die Funktion "PRnP-Archiv". Dazu mit »REC.LIST« das Menü »Aufgenommene Dateien« aufrufen und gewünschte Sendung wiedergeben.

Mögliche Einschränkungen bei dem Betrieb mit externen Datenträger

Abhängig vom jeweiligen Programmanbieter kann es bei einigen Fernseh-Programmen zu verschiedenen Einschränkung der Funktionen kommen.

Auf diese Einschränkungen hat GRUNDIG keinen Einfluß!

■ Die Aufnahme einer Sendung auf den externen Datenträger kann durch den Programmanbieter unterbunden werden. Wird die Meldung »URI* geschützt! Aufnahme eingeschränkt« am Bildschirm eingeblendet, so ist durch den Programmanbieter Aufnahme oder Timeshift eingeschränkt (Aufnahme einmal möglich) oder unterbunden (Aufnahme nicht möglich).
■ Wurde eine Sendung auf das Archiv des externen Datenträgers aufgezeichnet und gespeichert, kann die Wiedergabe der Sendung eingeschränkt sein.

Der Programmanbieter kann Ihnen gestatten, diese Sendung einmal oder mehrmals an zusehen, es ist auch möglich, dass die Sendung nur für einen gewissen Zeitraum zur Verfügung steht.

■ Sendungen die jugendgeschützt sind, verlangen unmittelbar vor dem Start der Aufnahme die Eingabe einer PIN-Nummer. Erfolgt diese Autorisierung nicht, darf die Aufnahme nicht starten.
Das Überspielen einer Sendung von einem digitalen Fernseh-Programm auf einen Video-/oder DVD-Recorder über die Buchse »AV 1« (Analoges Bild-/Tonsignal) kann ebenfalls vom Programmanbieter eingeschränkt werden. Vorausgesetzt, Ihr Gerät unterstützt diese Überspielfunktion.

Externe Datenträger anschließen

Hinweise:

■ Vor dem Anschliessen des externen Datenträgers schalten Sie das Fernsehgerät mit » 🔊« in Bereitschaft (Stand-by). Erst nach dem Anschliessen schalten Sie das Fernsehgerät wieder ein.
■ Vor dem Entfernen des externen Daten-trägers muss das Fernsehgerät grund sätzlich auf Stand-by geschaltet werden, damit es nicht zu Datenverlusten kommt.
Ihr Fernsehgerät verfügt über zwei USB-Buchsen, »USB1« und »USB2 (HDD)«. »USB2 (HDD)« dient zum Anschluss von Datenträger, die eine zusätzliche Stromversorgung benötigen – beispielsweise externe Festplatten.

USB2

1 Buchse »USB2 (HDD)« des Fernsehgerätes und entsprechende Buchse des Datenträgers (externe Festplatte) mit einem USB-Kabel verbinden;

oder

USB-Stecker des USB-Memory Sticks in die Buchse »USB1« des Fernsehgerätes stecken.

Hinweise:

■ Die Buchse »USB1« des Fernsehgerätes liefert gemäß USB-Spezifikationen maximal 500 mA Strom. Externe Festplatten, die mehr Strom benötigen, dürfen daher nur an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossen werden.
■ Wenn Sie für externe Festplatten, die an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossenen wurden, ein Netzkabel verwenden, muss dieses Netzkabel beim Abschalten des Fernsehgerätes ebenfalls vom Stromnetz getrennt werden.
■ Externen Datenträger dürfen nicht vom Fernsehgerät getrennt werden, während auf Dateien des Datenträgers zugegriffen wird.

Einstellungen für USB Recording

Menü anwählen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »USB RECORDING« mit »V« oder »A« wählen und mit »OK« bestätigen. - Das Menü »USB RECORDING« wird eingebendet.

USB RECORDING 08.06.2012 15:46 PRnP-Archiv OK Auto-Vorschau Ein Permanent Timeshift Ein Datenträgerverwaltung Laufwerk sicher trennen Datenträger USB Genutzte Kapazität %3 Genutz (MB) 1249 Gesamt (MB) 38145 Restliche SD-Aufnahmezeit 1.008 min Restliche HD-Aufnahmezeit 288 min Beernden Zurück

Automatische Vorschau einschalten

Wenn diese Funktion aktiviert ist, wird eine Vorschau der ausgewählten Datei im Dateimanager angezeigt.

1 Zeile »Auto-Vorschau« mit » V« oder »A« wählen.
2 Funktion mit » « oder »« einschalten (»Ein«).
3 Einstellung mit »MENU« beenden.

Datenträger sicher entfernen

1 Zeile »Laufwerk sicher trennen« mit » V« oder »A« wählen und mit »OK« bestätigen.

Hinweis:

■ Der Datenträger kann jetzt von der Buchse abgezogen werden.

Externe Datenmedien auswählen

Wenn mehrere externe Datenträger an das Fernsehgerät angeschlossen sind, können Sie den gewünschten Datenträger auswählen.

1 Zeile »Datenträger« mit » V« oder » ∧« wählen.
2 Gewünschten Datenträger mit » « oder »« wählen.
3 Einstellung mit »MENU« beenden.

Permanentes Timeshift aktivieren

Wenn diese Funktion aktiviert ist, wird die aktuelle Sendung, die Sie gerade sehen, im „Time-Shift-Speicher“ aufgezeichnet. Dieser Speicher hat Platz für ca. 60 Minuten Aufzeichnung. Nach dieser Zeit wird die Aufzeichnung permanent fortgesetzt, der Anfang der Aufzeichnung geht verloren.

1 Zeile »Permanent Timeshift« mit »V« oder »A« wählen
2 Funktion mit » « oder »« einschalten (»Ein«).
3 Einstellung mit »MENU« beenden..

Partition des externen Datenträgers wählen

Wenn der externe Datenträger über mehrere Partitionen verfügt, wählen Sie die gewünschte aus.

1 Zeile »Partition« mit » V« oder »A« wählen.
2 Gewünschte Partition mit » « oder »» wählen.
3 Einstellung mit »MENU« beenden.

Externe Datenträger prüfen

Sie können externe Datenträger einer Prüfung unterziehen und so herausfinden, ob sich diese für die gewünschte Funktionalität eignen.

1 Zeile »Datenträger« mit » V« oder »A« wählen. Wenn mehrere Datenträger angeschlossen sind, den gewünschten Datenträger mit « oder »»« wählen.
2 Zeile »Partition« mit » V« oder » A« wählen. Wenn mehrere Partitionen vorhanden sind, die gewünschte Partition mit « oder »« wählen.
3 Zeile »Datenträger prüfen« mit » v« oder »∧« wählen und mit »OK« bestätigen. - Informationen zum Datenträger werden angezeigt.
4 Einstellung mit »MENU« beenden.

Timeshift – Sendungen „anhalten“

Die aktuelle Sendung kann „angehalten“ werden. Dies ist eine nützliche Funktion, wenn z.B. während eines Spielfilmes das Telefon läutet, und Sie die Fortsetzung des Films nicht verpassen möchten.

Am Bildschirm erscheint ein Standbild der letzten Szene, die Sendung wird im „Time Shift-Speicher“ des externen Datenträgers gespeichert

Im „Time Shift-Speicher“ können Sie max. 60 Minuten der aktuellen Sendung aufnehmen.

Hinweise:

■ Verwenden Sie für störungsfreies „Permanent Timeshift“ eine externe USB-Festplatte.

1 Aktuelle Sendung mit » « anhalten.

- Das Bild wird eingefroren, der Zeitversatz und die restliche Aufnahmezeit werden angezeigt.

2 Sendung mit » ▶ « fortsetzen.

- Die Sendung wird weiterhin aufgezeichnet.

Hinweis:

■ Die folgenden Funktionen sind während des Timeshift-Betriebs möglich:

- Zurückspulen, dazu »«« je nach Geschwindigkeit mehrmals drücken (das Bild ist während des Rückspulens eingefroren);

- Vorwärtsspulen, dazu »▶▶« je nach Geschwindigkeit mehrmals drücken;

- Pause mit »« anwählen.

3 Timeshift-Funktion mit » ■ « beenden.

- Die Meldung »Livesendung« wird einge- blendet, Sie sehen die aktuelle Sendung ohne Zeitversatz.

- Die Szenen im „Time Shift-Speicher“ sind gelöscht.

Sendungen aufnehmen

Sie können Sendungen aufnehmen. Die Daten dieser Sendungen werden auf einem externen Datenträger gespeichert, die Verwaltung dieses Archivs erfolgt durch das Fernsehgerät.

Für 1 Minute Aufnahme benötigen Sie – je nach Fernseh-Programm – 44 MB bis 110 MB Speicherplatz auf dem externen Datenträger.

Während der Aufnahme können Sie vom Archive eine andere Sendung wiedergeben.

Sofortaufnahme einer Sendung

1 Fernseh-Programm mit »1...0« oder »P+«, »P-« wählen und Aufnahme mit »□« starten.

- Informationen zur Aufnahme werden eingebendet: Das Aufnahmesymbol, der Programmname, die Sendung, die Aufnahmezeit und der noch zur Verfügung stehende Speicherplatz.

- Nach kurzer Zeit werden diese Informationen abgeschaltet.

2 Aufnahme mit » ■ « beenden.

3 Sicherheitsabfrage mit »••• (grün) bestätigen;

oder »•« (rot) drücken, die Aufnahme wird fortgesetzt.

Hinweise:

- Nach Abschluss der Aufnahme wird die Aufzeichnung automatisch auf dem externen Datenträger gespeichert.

Das Menü »Aufgenommene Dateien« mit den archivierten Sendungen kann mit »REC. LIST« aufgerufen werden.

■ Wird der externe Datenträger während der Aufnahme von der USB-Buchse getrennt, wird die Aufnahme automatisch abgebrochen und nicht gespeichert.

Aufnahme einer Sendung aus der Programmliste

1 »PROGRAMMLISTE« mit »OK« aufrufen.
2 Das gewünschte Fernseh-Programm mit »V«, »A«, »« oder »» wählen und mit »OK« be stätigen.
3 Programmliste mit »MENU« abschalten.
4 Aufnahme mit » « starten.

- Informationen zur Aufnahme werden eingebendet: Das Aufnahmesymbol, der Programmname, die Sendung, die Aufnahmezeit und der noch zur Verfügung stehende Speicherplatz.

- Nach kurzer Zeit werden diese Informationen abgeschaltet.

5 Aufnahme mit » ■ « beenden.
6 Sicherheitsabfrage mit »••« (grün) bestätigen;

oder

» •« (rot) drücken, die Aufnahme wird fortgesetzt.

Sendungen für die Aufnahme programmieren ...

... mit dem elektronischen Programmführer

Sie können die Daten für die gewünschte Sendung vom Elektronischen Programmführer (TV-Guide) übernehmen.

25 Sendungen können für die Timer-Aufnahme oder als Erinnerung programmiert werden.

1 Programminformationen mit »GUIDE« einblenden.
- Der Elektronische Programmführer wird eingeblendet.
2 Das gewünschte Fernseh-Programm mit » V« oder »A« wählen.
3 Zu den Programminformationen der aktuellen Sendung mit »»« umschalten.
4 Die gewünschte Sendung mit » V« oder »∧« wählen.
5 Gewählte Sendung mit » « bestätigen.

- Hinter dem Namen der Sendung wird das Symbol »« eingeblendet, die Daten wurden in den Timer übernommen.

Hinweis:

Sollen die Aufnahmedaten geändert werden, mit »••••« (gelb) und »•••••« (blau) zur »TIMERLISTE« schalten, »••« (grün) drücken, die Daten ändern und mit »••« (grün) speichern.

6 Menü mit »MENU« abschalten.

Hinweise:

■ Vor dem Beginn der Timeraufnahme erscheint eine Warnmeldung mit einem 20-Sekunden Countdown. Sie können auf das programmierte Fernseh-Programm umschalten.
- Sollte der Beginn der Timeraufnahme bei laufender Wiedergabe erreicht werden, wird die Wiedergabe nicht unterbrochen: Die Aufnahme erfolgt automatisch im Hintergrund, sofern Sie bei der Meldung des Timercountdowns nicht »Ja« wählen.
Hinweis für UPC Benutzer: Bei der Aufnahme einer Sendung kann es vorkommen, dass ein Teil der vorherigen oder der nächsten Sendung auch aufgezeichnet wird. Die Ursache kann eine zeitliche Änderung oder eine Ungenauigkeit des Elektronischen Programmführers (TV-Guide) sein. Bitte beachten Sie, wenn eine oder mehrere dieser Sendungen „jugendgeschützt“ sind, wird der höchste Zugangslevel für alle Sendungen verwendet.

„Vorlauf-/Nachlaufzeit einstellen“

Mit dieser Funktion können Sie die Aufnahmezeit, die der Elektronische Programmführer vorgibt, verändern.

Wenn Sie befürchten, dass eine Sendung einige Minuten früher begonnen oder einige Minuten später beendet wird, können Sie diese Zeit bis zu 60 Minuten „zugeben“

1 Programminformation mit »GUIDE« einblenden.
2 Zur Timerfunktion mit » ●●●« (gelb) schalten und das Menü »Aufzeichnungszeit bearbeiten« mit »●●« (grün) aufrufen.
3 Startzeitpunkt mit »« oder »» verändern.

4 Mit » v« zur Zeile »Ende« schalten und Endzeitpunkt mit »« oder »« verändern.
5 Einstellung mit » •••« (grün) speichern.
6 Programminformation mit »GUIDE« abschalten.

... durch manuelle Dateneingabe

Sie können 25 Sendungen für die Timer-Aufnahme programmieren

1 Programminformationen mit »GUIDE« einblenden.
- Der Elektronische Programmführer wird eingeblendet.
2 Menü »TIMER ERSTELLEN« aufrufen, dazu zweimal »•••« (gelb) drücken.
3 Zeile »Typ« mit » V« oder » ∧« wählen und mit »« oder »» die Option »Aufnahme« wählen.
4 Zeile »Programm« mit »√« oder »^« wählen und das gewünschte Programm mit »« oder »»« wählen.
5 Zeile »Modus« mit »∨« oder »∧« wählen und den gewünschten Modus (»Einmal«, »Täglich« oder »Wöchentl.«) mit »« oder »»« wählen.
6 Zeile »Start« (Beginn der Aufnahme) mit »V« oder »A« wählen und Datum/Uhrzeit mit »1...0« eingeben.
7 Zeile »Ende« (Ende der Aufnahme) mit » √« oder »∧« wählen und Datum/Uhrzeit mit »1...0« eingeben.
8 Daten mit »••« (grün) speichern.
- Die Sendung ist programmiert.
9 Menü mit »MENU« abschalten.

Hinweise:

■ Vor dem Beginn der Timeraufnahme erscheint eine Warnmeldung mit einem 20-Sekunden Countdown. Sie können auf das programmierte Fernseh-Programm umschalten.
■ Sollte der Beginn der Timeraufnahme bei laufender Wiedergabe erreicht werden, wird die Wiedergabe nicht unterbrochen: Die Aufnahme erfolgt automatisch im Hintergrund, sofern Sie bei der Meldung des Timercountdowns nicht »Ja« wählen.

Aufnahmedaten im Timermenü ändern

Sie können die Daten von programmierten Sendungen ändern.

1 Timermenü anwählen, dazu nacheinander »GUIDE«, »•••• (gelb) und »••••• (blau) drücken.
- Das Menü »TIMERLISTE« wird ein ge- blendet.

2 Titel der Sendung die geändert werden soll mit »V« oder »A« wählen und Timerplatz mit »••« (grün) aktivieren.

- Das Eingabemenü wird eingeblendet.

3 Gewünschte Option mit »√« oder »∧« wählen und Daten mit »1...0« und »«oder »«ändern.

4 Änderungen mit »••« (grün) speichern.

- Der Timer wurde geändert.

5 Menü mit »MENU« abschalten.

Aufnahmedaten im Timermenü löschen

Sie können die Daten von programmierten Sendungen löschen.

1 Timermenü anwählen, dazu nacheinander »GUIDE«, »•••« (gelb) und »••••« (blau) drücken.
- Das Menü »TIMERLISTE« wird einge- blendet.

2 Titel der Sendung die gelöscht werden soll mit »V« oder »A« wählen und Timerplatz mit »•••« (gelb) löschen.

3 Menü mit »MENU« abschalten.

Wiedergabe

Die aufgezeichneten Sendungen – ob von Hand gestartet oder mit der Timer-Funktion – werden auf dem externen Datenträger gespeichert. Das Archiv des externen Datenträgers kann mit »REC.LIST« aufgerufen werden.

Sendung aus dem Archiv auswählen

1 Menü »Aufgenommene Dateien« mit »REC. LIST« aufrufen.

- Das Menü wird eingeblendet.

2 Gewünschte Sendung mit »V« oder »A« wählen und Wiedergabe mit »►« starten.

3 Wiedergabe mit » ■ « beenden.

- Das Fernsehgerät schaltet auf das aktuelle Fernseh-Programm um.

Bildsuche vorwärts/rückwärts

1 Während der Wiedergabe mit »▶▶« die Geschwindigkeit vorwärts (2x, 4x, 8x, 16x oder 32x) anwählen;

oder

während der Wiedergabe mit » « die Geschwindigkeit rückwärts (2x, 4x, 8x, 16x oder 32x) anwählen (das Bild ist während des Rückspulens eingefroren).

Einen Szene wiederholen (A-B)

Sie können den Start- und Endpunkt einer Szene markieren. Diese Szene wird dann ständig wiederholt.

1 Startpunkt A markieren, dazu während der Wiedergabe »▶« an der gewünschten Szene drücken.

- Diese Szene ist als Startpunkt A markiert.

2 Endpunkt B markieren, dazu während der Wiedergabe »▶« an der gewünschten Szene noch einmal drücken.

- Diese Szene ist als Endpunkt B markiert.

- Das Fernsehgerät wiederholt die Sendung zwischen diesen beiden Punkten.

3 Wiederhol-Funktion mit » ■ « beenden.

Wiedergabe während einer Aufnahme

Sie können entweder das aktuelle Fernseh-Programm sehen, das gerade aufgenommen wird, oder ein vorher aufgenommenes Fernseh-Programm während eine Aufnahme läuft.

1 Fernseh-Programm, das aufgezeichnet werden soll, mit »1...0« oder »P+«, »P-« wählen und Aufnahme mit »•« starten.

2 Menü »Aufgenommene Sendungen« mit »REC.LIST« auf rufen.

3 Gewünschte Sendung mit »V« oder »A« wählen und Wiedergabe mit »►« starten.

- Die Aufnahme wird im Hintergrund fortgesetzt.

4 Wiedergabe mit » ■ « beenden.

5 Aufnahme mit » ■ « beenden.

Sendungen in der Aufnahmeliste löschen

Sie können Sendungen aus der Aufnahmeliste löschen.

1 Menü »Aufgenommene Sendungen« mit »REC.LIST« aufrufen.

- Das Menü wird eingeblendet.

2 Sendung die gelöscht werden soll mit » V« oder »^« wählen.

3 Sendung mit »••••« (blau) löschen.

4 Sicherheitsabfrage mit »••« (grün) bestätigen.

Hinweis:

- Sendungen im Menü »Aufgenommene Sendungen«, die gerade aufgenommen oder wieder gegeben werden, können nicht gelöscht werden.

5 Menü mit »MENU« abschalten.

Dateiformate

Ihr Fernsehgerät kann folgende Dateiformate verarbeiten, die über die USB-Buchsen zugeführt werden.

Videodaten

Spezielle Codecs zur Videokomprimierung und - dekomprimierung sorgen für mehr Speicherplatz, ohne die Bildqualität übermäßig zu beeinträchtigen.

Ihr Fernsehgerät gibt Videodateien in den Formaten DIVX, XVID, H.264/MPEG-4 AVC(L4.1, 4 Referenzbilder), MPEG-4, MPEG-2, MPEG-1, MJPEG und MOV wieder.

Dabei werden die folgenden Dateinamenerweiterungen unterstützt: AVI, MKV, MP4, TS, MOV, MPG, DAT, VOB. Solche Dateien können auch per MP3, AAC oder Dolby Digital kompri-mierte Audiodateien enthalten.

Audiodaten

Ihr Fernsehgerät spielt Audiodaten in den Formaten MP3, AAC ab.

MP3 ist eine Abkürzung für MPEG-1 Level 3 und basiert auf dem MPEG-1-Standard, der von der MPEG (Motion Picture Expert Group) entwickelt wurde.

AAC steht für Advanced Audio Coding und wurde ebenfalls von der MPEG entwickelt. AAC liefert eine bessere Tonqualität bei identischer Datenrate.

WMA (Windows Media Audio) ist ein von Microsoft entwickelter Komprimierungsstandard für Audiodaten.

Solche Formate ermöglichen Aufzeichnung und Wiedergabe von Audiodateien, die so gut wie eine CD klingen, jedoch nur einen Bruchteil des Speicherplatzes belegen.

Unterstützte Dateinamenerweiterungen: MP3, MP2, WMA, M4A, AAC.

MP3-Dateien können wie vom Computer gewohnt in Ordnern und Unterordnern organisiert werden.

Bilddaten

Ihr Fernsehgerät gibt Bilder in den Formaten JPEG, PNG und BMP wieder.

JPEG ist eine Abkürzung für Joint Picture Experts Group. Es bezeichnet ein Verfahren zur Komprimierung von Bilddateien.

PNG und BMP sind Verfahren zum Speichern von Bilddaten mit keinen oder nur geringen Verlusten.

Bilddateien können gemeinsam mit Dateien anderer Typen auf einem Medium gespeichert werden.

Diese Dateien lassen sich in Ordnern und Unterordnern organisieren.

Externe Datenträger anschließen

Vor dem Anschliessen des externen Datenträgers schalten Sie das Fernsehgerät mit » 🔊« in Bereitschaft (Stand-by). Erst nach dem Anschliessen schalten Sie das Fernsehgerät wieder ein.

Vor dem Entfernen des externen Datenträgers muss das Fernsehgerät grundsätzlich auf Standby geschaltet werden, damit es nicht zu Datenverlusten kommt.

Hinweise:

■ Die Buchse »USB1« des Fernsehgerätes liefert gemäß USB-Spezifikationen maximal 500 mA Strom. Externe Festplatten, die mehr Strom benötigen, dürfen daher nur an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossen werden.
■ Wenn Sie für externe Festplatten, die an die Buchse »USB2 (HDD)« des Fernsehgerätes angeschlossenen wurden, ein Netzkabel verwenden, muss dieses Netzkabel beim Abschalten des Fernsehgerätes ebenfalls vom Stromnetz getrennt werden.
■ Externen Datenträger dürfen nicht vom Fernsehgerät getrennt werden, während auf Dateien des Datenträgers zugegriffen wird.
Ein bidirektionaler Datenaustausch im Sinne eines ITE-Gerätes (Information Technology Equipment) gemäß EN 55022/EN 55024 ist nicht möglich.
■ Die USB-Übertragung stellt keine eigene Betriebsart dar, sondern ist lediglich eine Zusatzfunktion.

USB2

1 Fernsehgerät mit »♡«, »1...0« oder »P+« oder »P-« aus Bereitschaft (Stand-by) einschalten.
2 Buchse »USB2 (HDD)« des Fernsehgerätes und entsprechende Buchse des Datengerätes (externe Festplatte, Digital-Camera, Kartenlesegerät oder MP3-Player) mit einem USB-Kabel verbinden;

oder

USB-Stecker des USB-Memory Sticks in die Buchse »USB1« des Fernsehgerätes stecken.

Externe Datenträger entfernen

Wenn Sie den Datenträger entfernen wollen, melden Sie ihn vorher ab

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »USB RECORDING« mit » V« oder »^« wählen und mit »OK« bestätigen.
3 Zeile »Laufwerk sicher trennen« mit v« oder »wählen und mit »OK« bestätigen.

Hinweis:

■ Der Datenträger kann jetzt entfernt werden.

Der Dateimanager

Der Dateimanager zeigt Video-, Audio- und Bilddateien auf externen Datenträgern an.

Falls ein externer Datenträger Dateien unterschiedlicher Formate enthält, können Sie nicht benötigte Formate bei Bedarf ausfiltern.

Das Menü des Dateimanagers

4 1 3 RUDONG 19.10 | 28.06.2010 VIDEODATEIEN ROOT Foto Musk Film USB-LAUFWERK %3 Genutz (MB) 475 Gesamt (MB) 45 Steuerlasten verwenden x1 Geschr. Alle wiedernol. Aktuell Gesamt 26

1 Gewähltes Datenformat.
2 Name des Datenträgers.
3 Ordner-Gesamtzahl des Datenträgers.
4 Vorschau der ausgewählten Datei.
5 Informationen zum externen Datenträger.
6 Menünavigation.

Einstellungen im Menü USB-Einrichtung

Menü anwählen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »W« wählen und mit »OK« bestätigen.
- Das Menü »USB-INSTALLATION« wird eingeblendet.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Automatische Vorschau einschalten

Ist diese Funktion eingeschaltet, dann wird eine Vorschau der ausgewählten Datei im Dateimanager angezeigt.

1 Zeile »Auto-Vorschau« mit » V« oder »A« wählen.
2 Funktion mit » « oder »« einschalten (»Ein«).
3 Einstellung mit »MENU« beenden.

5 Anzeigemodus wählen

1 Zeile »Anzeigemodus« mit »V« oder »A« wählen.
2 Gewünschte Option mit »« oder »»« wählen.
3 Einstellung mit »MENU« beenden.

Anzeigedauer von Bildern in einer Diaschau einstellen

1 Zeile »Diaschauintervall« mit » V« oder »Λ« wählen.
2 Gewünschte Anzeigedauer (3, 5, 10 Sekunden) mit »« oder »« einstellen.
3 Einstellung mit »MENU« beenden.

DivX® VOD

Wenn Sie geschützte DivX®-Videos wiedergeben möchten, müssen Sie Ihr Gerät zunächst registrieren.

1 Zeile »DivX ^® VOD« mit »V« oder »Λ« wählen und mit »OK« bestätigen.
- Der Registrierungscode wird angezeigt.
2 Besuchen Sie „http://vod.divx.com“ und registrieren Sie Ihr Gerät mit dem angezeigten Registrierungscode.
3 Einstellung mit »MENU« beenden.

DIVX ^+ HD

DivX Certified ^® – zur Wiedergabe von DivX ^® - und DivX Plus ^TM -HD-Videos (H.264/MKV) mit einer hohen Auflösung von bis zu 1080p inklusive Premium-Inhalt.

Über DivX Video: DivX® ist ein digitales Videoformat, das von der DivX, Inc. entwickelt wurde. Dies ist eine offiziell DivX-zertifiziertes (DivX Certified®) Gerät, das DivX-Videos abspielt. Weitere Einzelheiten und Softwarewerkzeuge zur Konvertierung Ihrer Dateien in DivX-Videos finden Sie unter divx.com.

Über DivX-Video-on-Demand: Dieses DivX-zertifizierte (DivX Certified®) Gerät muss registriert werden, damit Sie erworbene DivX-Video-on-Demand- (VoD-) Filme wiedergeben können. Ihren Registrierungscode erhalten Sie über den DivX-VOD-Bereich im USB-Einrichtungsmenü Ihres Gerätes. Weitere Einzelheiten zum Abschluss Ihrer Registrierung finden Sie unter vod.divx.com.

Wiedergabe – Grundfunktionen

1 Datenträger anwählen, dazu »« drücken, mit »V«, »A«, »« oder »« die Option »USB« wählen und mit »OK« bestätigen.
- Der Dateimanager wird eingeblendet.
2 Gewünschtes Dateiformat (Videodateien, Audiodateien, Bilddateien) mit » V« oder »A« wählen.
3 Zur Ordner-/Dateiliste mit » OK« schalten.

Hinweis:

■ Wenn USB-Datenträger mit mehreren Partitionen an den USB-Buchsen angeschlossen sind, wird hinter dem Ordnersymbol der Buchstabe des jeweiligen Laufwerkes (z.B. C:) angezeigt. Mit »V« oder »A« den Buchstaben des Laufwerkes wählen und mit »OK« bestätigen.

4 Gewünschten Ordner oder gewünschte Datei mit »V« oder »A« wählen und mit »OK« öffnen.

- Eine Liste der Unterordner (Subdirectory) wird eingeblendet.

Hinweis:

Zurückschalten zum Hauptordner mit »«.

5 Gewünschten Titel oder gewünschtes Bild mit »V« oder »A« wählen und Wiedergabe mit »▶« starten.

Hinweise:

Informationen zu den Film-Daten können mit »?« aufgerufen werden.
- Bei der Wiedergabe von MP3- oder WMA-Dateien werden Informationen zum Album, zum Titel und zum Interpreten links im Menü angezeigt.
■ Bei der Wiedergabe von Bilddateien können Sie mit »?« Informationen über Auflösung und Größe einblenden.
■ Bei der Wiedergabe von Bilddateien können Sie mit »?« (zweimal drücken) das Menü »DivX® Einstellungen« einblenden.
- Bei der Wiedergabe von Bild-Daten schaltet sich der Dateimanager ab. Mit » ■ « kann der Dateimanager wieder eingeblendet werden.

6 Wiedergabe mit »« unterbrechen (Pause).
7 Wiedergabe mit »►« fortsetzen.
8 Wiedergabe mit » ■ « beenden.

- Der Dateimanager wird angezeigt.

Hinweise:

■ Mit »A« wählen Sie »Ordner aufwärts«, wenn Sie wieder zum letzten Ordner zurückkehren möchten.
Zurück schalten zum Hauptordner, dazu mit »A« die Option »Root« wählen und mit »OK« bestätigen.
Es kann vorkommen, dass auch eigentlich unterstützte Dateien im USB-Betrieb nicht richtig funktionieren. Dies liegt daran, dass bestimmte Dateien mit nicht standardisierten Komprimierungsverfahren aufgezeichnet wurden, obwohl sie die „richtige“ Dateiendung tragen.
- Wenn eine Videodatei über mehrere Tonspuren (Audiostreams) verfügt, können Sie diese bei laufender Wiedergabe im Vollbildmodus mit » « umschalten.
- Beim Abspielen von Musikdateien können Sie im USB-Modus weitere Optionen parallel nutzen. Auf diese Weise können Sie beispielsweise eine Diaschau mit Musik untermalen.
■ Bei Filmen werden lediglich Untertitel im Format .SRT, .SUB, .ASS, .SSA, .SMI unterstützt. Dabei müssen die Namen der Untertitel- und Filmdatei identisch sein. Andernfalls werden keine Untertitel angezeigt.

Zusätzliche Wiedergabe- funktionen

Je nach Dateiformat stehen die folgenden Zusatzfunktionen zur Verfügung:

Kapitel einer DivX® Datei wählen

(nur bei Videodateien)

1 Während der Wiedergabe das nächste Kapitel mit »« wählen.
2 Während der Wiedergabe das vorherige Kapitel mit »« wählen.

Hinweis:

Das gewünschte Kapitel kann auch durch Eingabe der Nummer mit den Ziffern-Tasten »1...0« gewählt werden.

Titel einer DivX® Datei wählen

(nur bei Videodateien)

1 Während der Wiedergabe den nächsten Titel mit »« wählen.
2 Während der Wiedergabe den vorherigen Titel mit »√« wählen.

Ausgewählte Titel wiedergeben

Nur die markierten Titel werden wiedergegeben.

1 Titel mit » V« oder »Λ« wählen und mit »OK« markieren.
2 Den nächsten Titel mit »V« oder »∧« wählen und mit »OK« markieren.
3 Wiedergabe mit »▶« starten.
4 Wiedergabe mit » ■« beenden.

Hinweis:

■ Zum Entfernen der Markierung den Titel mit »V« oder »A« wählen und mit »OK« die Markierung abschalten.

Titel/Bild schrittweise wählen (SKIP)

1 Während der Wiedergabe den nächsten Titel/das nächste Bild mit »▶|« wählen.
2 Während der Wiedergabe den vorherigen Titel/das vorherige Bild mit »|« wählen.
- Die Wiedergabe beginnt mit dem ausgewählten Titel oder Bild.

Eine gewünschte Wiedergabe-passage anwählen

(nur bei Videodateien)

1 Während der Wiedergabe » OK« drücken.
2 Gewünschte Passage (Zeitangabe) mit »1 ... 0« eingeben und mit »••« (grün) bestätigen.

Schneller Vorlauf

(nur bei Video- und Audiodateien)

Sie können zwischen unterschiedlichen Geschwindigkeiten (2-fach, 4-fach, 8-fach, 16-fach und 32-fach vorwärts und rückwärts) wählen.

1 Während der Wiedergabe gewünschte Wiedergabe-Geschwindigkeit mit »◀◀« oder »▶▶« wählen
2 Wiedergabe mit »►« fortsetzen.

Bilder drehen

(nur Bilddateien)

Sie können die Bildanzeige um 90° drehen.

1 Während der Wiedergabe mit » « oder »« die Bilder um jeweils 90° drehen

Wiederhol-Funktionen

Die Möglichkeiten:

• »Diese wiederhol.«: Der ausgewählte Titel wird wiederholt.
• »Alle wiederhol.«: Alle Titel werden wieder holt wiedergegeben.

1 Wiederhol-Funktion vor der Wiedergabe mit »TOOLS« wählen.
2 Wiedergabe mit » ▶ « starten.
3 Wiederhol-Funktion mit »TOOLS« abschalten.

- Die Anzeige wechselt zu »Keine wiederhol.«.

TOP-Text oder FLOF-Text Betrieb

Hinweis:

- Wenn Sie nur diesen „normalen“ Videotext verwenden wollen, schalten Sie den digitalen Videotext aus, siehe Seite 80.

1 Videotext mit »TXT« einschalten.

2 Videotext-Seiten mit »1...0« direkt wählen oder mit »V« oder »A« schrittweise wählen. Zurückschalten zur Videotext-Seite 100 mit »?«.

Hinweis:

- Am unteren Bildschirmrand ist eine Info-Zeile aus einem roten, grünen und - Sender abhängig - gelben und blauen Schriftfeld zu sehen. Analog dazu verfügt die Fernbedienung über farblich gekennzeichnete Tasten mit denen diese Seiten angewählt werden können.

3 Eine Seite zurückblättern mit »•« (rot).
4 Zur nächsten Seite mit »••« (grün) blättern.
5 Ein gewünschtes Kapitel mit »•••« (gelb) wählen.
6 Ein gewünschtes Thema mit »••••« (blau) wählen.
7 Videotext mit »TXT« beenden.

Normaler Textmodus

1 Videotext mit »TXT« einschalten.
2 Videotextseiten mit »1...0« direkt wählen. Zurückschalten zur Videotext-Seite 100 mit »?«.
3 Eine Seite zurückblättern mit » v«.
4 Zur nächsten Seite mit » ∧« blättern.
5 Videotext mit »TXT« beenden.

Weitere Funktionen

Wartezeit überbrücken

Während eine Seite gesucht wird, können Sie zum Fernseh-Programm umschalten.

1 Nummer der Videotextseite mit »1...0« eingeben und danach »▶|« drücken.
- Sobald die Seite gefunden wurde, wird die Seitennummer angezeigt.

2 Auf die Videotextseite mit » ▶|« umschalten.

Zeichenhöhe vergrößern

Wenn Sie Schwierigkeiten haben, den Text auf den Bildschirm zu lesen, können Sie die Zeichenhöhe vergrößern.

1 Zeichenhöhe einer Videotextseite vergrößern, dazu »|« wiederholt drücken.

Seitenstopp

Unter einer Mehrfachseite können mehrere Unter- seiten zusammengefasst sein, die von der Sendeanstalt automatisch weitergeblättert werden.

1 Das automatische Umblättern der Unter seiten mit »«« stoppen.

2 Funktion mit » ◀« beenden.

Unterseiten direkt abrufen

Wenn die gewählte Videotextseite weitere Seiten enthält, wird die Nummer der aktuellen Unterseite sowie die Gesamtseitenzahl angezeigt.

1 Mit »—« die Funktion Unterseiten aufrufen.
2 Unterseite mit » « oder »« anwählen.
3 Funktion mit » —« beenden.

Antworten aufdecken

In bestimmten Videotextseiten können verdeckte Antworten oder Informationen enthalten sein.

1 Informationen mit » ▶▶« einblenden.
2 Informationen mit » ▶▶« ausblenden.

Geteilter Bildschirm

Mit dieser Funktion können Sie das Fernseh-Programm auf der linken, den Videotext auf der rechten Seite anzeigen lassen.

1 Funktion mit » ■ « einschalten.
- Fernseh-Programm und Videotext werden nebeneinander angezeigt.

2 Funktion mit » ■ « abschalten.

INTERAKTIVE PORTALE (HBBTV)

Was ist HbbTV

Vereinfacht gesagt, bietet HbbTV den interaktiven Videotext der nächsten Generation mit modern gestalteten Inhalten, hochauflösenden Bildern und Videosequenzen und Interaktivität.

Voraussetzung zum Empfang von HbbTV ist, dass das Fernsehgerät mit dem Internet verbunden ist.

Diesen neuen Service bieten zur Zeit die ARD mit seinen Dritten Programmen sowie das ZDF an.

Im Angebot der ARD finden Sie z.B. eine ausführliche Programmübersicht, das gesamte Angebot der „Das Erste®Mediathek“ sowie einen grafisch völlig neu aufgebauten Videotext mit hochauflösenden Abbildungen. Das Angebot des ZDF beinhaltet die „ZDF mediathek“ und weitere Programminformationen (Stand Juli 2012).

Das Erste Mediathek 08.08.2012 | 15:11 Uhr Alle Mediatheken 3 Impressum 4 Neueste Clips Sendungen A - Z Sendung verpasst? 5 / 5 A Heute 08.08.2012 ABC 5 08.08.12 18 min. nachtmagazin aus:Nachtmagazin Alina 01:43 Tagesschau ARD-Mittagsmagazin 04:47 Tagesschau ARD-Ratgeber: Auto + Verkehr 14:00 Tagesschau ARD-Ratgeber: Bauen + Wohnen ARD-Ratgeber: Geld ARD-Ratgeber: Gesundheit ARD-Ratgeber: Heim + Garten ARD-Ratgeber: Recht ARD-Ratgeber: Reise ARD-Sondersendung 14:10 Tagesschau 0 Hilfe 1 Ausblenden Programm Mediathe VidcotextStartleisto

HbbTV Betrieb

Nach dem Umschalten auf ein Fernseh-Programm das HbbTV unterstützt wird eine Information eingeblendet, wenn HbbTV vorhanden ist.

1 HbbTV mit »•« (rot) einschalten.

- Am Bildschirm werden Informationen über den nutzbaren Service eingeblendet. Des weiteren sind die für die Navigation notwendigen Farbtasten zusehen.

Hinweise:

Das Themenangebot und die Anwahl der verschiedenen Themen ist abhängig vom jeweiligen Programmanbieter.

■ Für verschiedene Zusatzfunktionen oder Einstellungen werden die Zifferntasten »1« bis »0« verwendet.

2 Gewünschtes Thema mit »••« (grün), »•••« (gelb) oder »••••« (blau) anwählen.

3 Im gewählten Thema mit »V«, »∧«, »« oder »» die gewünschte Option wählen und mit »OK« bestätigen.

4 HbbTV mit »•« (rot) abschalten.

Hinweis:

■ Wenn die Navigation im HbbTV-Betrieb nicht funktioniert, kann die Funktion beendet werden, dazu im Menü »TOOLS« die Option »HBBTV verlassen« anwählen und mit »OK« bestätigen

Weitere Funktionen für Video-sequenzen

1 Wiedergabe mit »▶« starten.
2 Wiedergabe mit »« unterbrechen (Pause).
3 Wiedergabe mit »►« fortsetzen.
4 Zurückspulen mit »«« oder vorspulen mit »»«.
5 Wiedergabe mit »■« beenden.

Menü EINSTELLUNGEN aufrufen

1 Menü mit »MENU« aufrufen.

2 Menüpunkt »EINSTELLUNGEN« mit » V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »EINSTELLUNGEN« wird eingeblendet.

EINSTELLUNGEN 08.08 2012 15:46 Spracheinstellungen Menü Deutsch Audio Deutsch Untertitel Deutsch Untertitelmodus Aus Datum- und Zeiteinstellungen Datum und Uhrzeit Zeitanpassung Auto Zeitzone GMT +1 Beenden Zurück

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Spracheinstellungen

Menüsprache ändern

1 Zeile »Menü« mit » V« oder »Λ« wählen und mit »OK« bestätigen.

- Das Menü »Menüsprache wählen« wird eingeblendet.

2 Gewünschte Menüsprache mit » «, »» « » v« oder »∧« wählen und mit »OK« bestätigen.

3 Einstellung mit »MENU« beenden.

Audiosprache ändern

(nur bei digitalen Fernseh-Programmen)

Sie können eine primäre und eine sekundäre Audiosprache festlegen.

1 Zeile »Audio« mit »V« oder »Λ« wählen und mit »OK« bestätigen.

- Das Menü »Audiosprache wählen« wird eingeblendet.

2 Gewünschte Audiosprache mit » «, » « » V« oder » ∧« wählen, danach mit »•« (rot) als primäre Audiosprache oder mit »••« (grün) als sekundäre Audiosprache festlegen.

- Primäre und sekundäre Sprache werden oben rechts im Menü angezeigt.

3 Einstellung mit »MENU« beenden.

Untertitelsprache und Untertitelmodus ändern

(nur bei digitalen Fernseh-Programmen)

Sie können Untertitel ein- und ausschalten, die Untertitelsprache auswählen und eine zweite Untertitelsprache zuweisen.

1 Zeile »Untertitel« mit » V« oder » A« wählen und mit »OK« bestätigen.

- Das Menü »Untertitelsprache wählen« wird eingeblendet.

2 Gewünschte Untertitelsprache mit »«, »«»∨« oder »∧« wählen, danach mit »•« (rot) als primäre Untertitelsprache oder mit »••« (grün) als sekundäre Untertitelsprache festlegen.

- Primäre und sekundäre Sprache werden oben rechts im Menü angezeigt.

3 Eine Menüebene mit »←« zurückschalten.

4 Zeile »Untertitelmodus« mit »V« oder »A« wählen und und danach gewünschte Option »Aus«, »Hörgeschädigte« oder »Einfach« mit »« oder »»« einstellen.

5 Einstellung mit »MENU« beenden.

Datum und Uhrzeit einstellen

Automatisch

Ihr Fernsehgerät erkennt die zeitliche Differenz zur Greenwich Mean Time (GMT) automatisch, sofern das ausgewählte Programm ein Zeitsignal überträgt.

1 Zeile »Datum und Uhrzeit« mit »V« oder »A« wählen und mit »OK« bestätigen.

2 Zeile »Auto« mit » v« oder »Λ« wählen und und mit »OK« bestätigen.

- Datum und Uhrzeit werden automatisch aktualisiert;

oder

3 Das Eingabefeld mit » V« oder »Λ« wählen, Datum und Uhrzeit mit »1...0« eingeben und mit »OK« bestätigen.

Manuell

Sie können die zeitliche Differenz auch manuell einstellen – zum Beispiel dann, wenn die richtige Zeit nicht automatisch erkannt wurde oder aus anderen Gründen nicht mit Ihrer Ortszeit übereinstimmt.

1 Zeile »Zeitanpassung« mit » V« wählen und die Option »Manuell« mit »« oder »« wählen.

- Die Zeilen »Zeitzone« und »Sommer-/Winterzeit« sind aktiv.

2 Zeile »Zeitzone« mit » v« wählen und mit »OK« bestätigen.

- Das Menü »Zeitzone wählen« wird eingeblendet.

3 Benötigte Zeitzone mit » «, »«, »V« oder »^ wählen und mit »OK« bestätigen.

4 Zeile »Sommer-/Winterzeit« mit »√«, wählen und mit »« oder »« die Option »Auto«, »Aus« oder »Ein« einstellen.

5 Einstellung mit »MENU« beenden.

Hinweis:

- Wenn in der Zeile »Zeitanpassung« die Option »Auto« gewählt wurde, passt das Fernsehgerät die Uhrzeit automatisch an das Zeitsignal des jeweiligen Programms an. Allerdings können unterschiedliche Programme auch von Ihrem Heimatland verschiedene Zeitbasen nutzen; z. B. bei ausländischen Sendern. In solchen Fällen können Erinnerungen und geplante Aufnahmen aufgrund der Zeitdifferenz außer Kraft gesetzt werden.

Timer-Funktionen

Ausschaltzeit eingeben

Im Menü »Abschalttimer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Abschalttimer« mit » V« oder »Λ« wählen.
2 Gewünschte Ausschaltzeit mit » « oder »« eingeben.

Hinweis:

■ Funktion abschalten, dazu die Ausschaltzeit mit »« oder »« auf »Aus« stellen.

3 Einstellung mit »MENU« beenden.

Einschalttimer

Im Menü »Einschalttimer« kann für das Fernsehgerät eine Einschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der einge stellten Zeit aus Bereitschaft – mit der vorgewählten Lautstärke und dem gewünschten Fernseh-Programm – ein.

1 Zeile » Einschalttimer« mit »V« oder »Λ« wählen und mit »OK« bestätigen.
2 Zeile »Modus« mit »∨« oder »∧« wählen und mit »«« oder »»« wählen, wann das Fernsehgerät einschalten soll.
3 Zeile »Signalquelle« mit »∨« oder »∧« wählen und mit »«« oder »» die Signalquelle auswählen.
4 Zeile »Programmtyp« mit »V« oder »∧« wählen und mit »« oder »» die gewünschte Option (ATV, DTV, Radio oder DATEN) wählen.
5 Zeile »Programm« mit »V« oder »A« wählen und mit »« oder »» das gewünschte Programm auswählen.

Hinweis:

Die Zeile»Programm« ist nur dann aktiv, wenn die aktuell benutzte Signalquelle eingestellt wurde. Erfolgte hier keine Eingabe, dann wird das erste Programm der gewählten Signalquelle verwendet.

6 Zeile »Lautstärke« mit »√« oder »^« wählen und mit »«« oder »»« die Lautstärke einstellen.
7 Zeile »Stunde ein...« mit »V« oder »Λ« wählen und die Zeit mit »1...0« eingeben.
8 Daten mit »••« (grün) speichern.

Hinweis:

■ Die Eingabe kann mit »•« (rot) abgebrochen werden.

9 Einstellung mit »MENU« beenden.

Ausschalttimer

Im Menü »Ausschalttimer« kann für das Fernsehgerät eine Ausschaltzeit eingegeben werden. Das Fernsehgerät schaltet nach Ablauf der eingestellten Zeit in Bereitschaft (Stand-by).

1 Zeile »Ausschalttimer« mit »V« oder »Λ« wählen und mit »OK« bestätigen.
2 Zeile »Modus« mit »∨« oder »∧« wählen und den gewünschten Modus mit »« oder »»« einstellen.
3 Zeile »Stunde ein...« mit »V« oder »^« wählen und die Zeit mit »1...0« eingeben.
4 Daten mit »••« (grün) speichern.

Hinweis:

■ Die Eingabe kann mit »•« (rot) abgebrochen werden.

5 Einstellung mit »MENU« beenden.

Automatische Abschaltung

Ist diese Funktion aktiviert, schaltet das Fernsehgerät nach 5 Minuten automatisch in Bereitschaft (Stand-by), wenn kein Bildsignal gesendet wird. Das Fernsehgerät wird auch automatisch in Bereitschaft (Stand-by) geschaltet, wenn innerhalb von 4 Stunden keine Taste an der Fernbedienung oder am Fernsehgerät betätigt wird. (Gefordert durch Europäische Richtlinie.)

1 Zeile »Autom. Abschaltung« mit »V« oder »A« wählen.
2 Gewünschte Ausschaltzeit mit » « oder »« eingeben.

Hinweis:

■ Funktion abschalten, dazu mit »«« oder »« die Einstellung »Aus« wählen.

3 Einstellung mit »MENU« beenden.

Jugendschutzeinstellungen Sendungen autorisieren

Es gibt Spielfilme, deren Inhalt oder auch Szenen, die nicht für Kinder geeignet sind.

Diese Sendungen enthalten Informationen, die den Inhalt oder die Szenen markieren und sind mit Zugangslevel von 4 bis 18 versehen. Sie können einen der Zugangslevel wählen und damit die Wiedergabe autorisieren.

1 Zeile »Jugendschutz« mit » V« oder »A« wählen und mit »>« bestätigen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.
3 Zugangslevel mit » « oder »» wählen.
4 Einstellung mit »MENU« beenden.

Hinweis:

■ Bei der Wiedergabe einer Time-Shift Aufnahme kann es vorkommen, dass ein Zugangslevel eingegeben werden muss. Der Grund hierfür ist, die aktuell aufgezeichnete Sendung im Time-Shift Speicher ist "jugendgeschützt".

Menüs sperren

Mit dieser Funktion können Sie folgende Menüs des Fernsehgerätes sperren: »Automatischer Suchlauf«, »Manuelle Abstimmung-Digital«, »Antenneneinstellung« und »Programmtabelle«. Diese Menüs sind nur durch Eingabe des PIN-Codes zugänglich.

1 Zeile »Menü sperren« mit »V« oder »A« wählen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.
3 Sperre mit » « oder »« aktivieren (»Ein«).

Hinweis:

■ Menüsperre abschalten dazu mit » « oder »» die Einstellung »Aus« wählen.

4 Einstellung mit »MENU« beenden.

Tasten sperren (Kindersicherung)

Bei aktiver Tastensperre sind die Tasten des Fernsehgerätes ohne Funktion.

1 Zeile »Tastensperre« mit »V« oder »Λ« wählen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.

3 Tastensperre mit » « oder »« aktivieren (Ein) oder abschalten (Aus).
4 Einstellung mit »MENU« beenden.

PIN-Code ändern

Sie können statt des Werkscodes »1234« einen persönlichen PIN-Code eingeben. Notieren Sie sich bitte Ihren persönlichen PIN-Code.

1 Zeile »PIN ändern« mit »V« oder »Λ« wählen und mit »OK« bestätigen.
2 Aktuellen PIN-Code 1 2 3 4 mit »1 ... 0« eingeben.
3 Persönlichen neuen PIN-Code mit »1 ... 0« vierstellig eingeben.
4 Persönlichen neuen PIN-Code mit »1 ... 0« noch einmal eingeben.
5 Einstellung mit »MENU« beenden.

Fernseh-Programme sperren

Sie können einzelne Fernseh-Programme mit einem persönlichen PIN-Code sperren, zum Beispiel Programme, die sich nicht für Kinder eignen.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » v« oder »∧« wählen und mit »OK« bestätigen.
3 Zeile »Programmtabelle« mit » V« oder »Λ« wählen und mit »OK« bestätigen.
- Das Menü »PROGRAMMTABELLE« wird eingeblendet.
4 Im Menü »PROGRAMMTABELLE« mit »•••« (gelb) zur »LISTENVERWALTUNG« umschalten.
5 Das zu sperrende Programm mit » V« oder »A« auswählen.
6 Mit » « oder »« die Spalte »Sperre«, anwählen und das Programm mit »OK« sperren.
7 PIN-Code »1234« mit »1 ... 0« eingeben.
- Das Programm wird mit »√« markiert.

Hinweis:

■ Zum Aufheben der Sperre das Programm mit »V« oder »A« wieder anwählen, mit »OK« bestätigen und danach den PIN-Code 1 2 3 4 mit »1 ... 0« eingeben.

8 Einstellung mit »MENU« beenden.

Ein gesperrtes Fernseh-Programm ansehen

Sie können ein durch den PIN-Code gesperrtes Fernseh-Programm freigeben. Die Freigabe bleibt solange besten, bis ein anderer Programmplatz angewählt wird.

1 Das gesperrte Fernseh-Programm mit »1...0« oder »P+«, »P-« anwählen.
2 PIN-Code »1234« mit »1 ... 0« eingeben.
- Das gesperrte Fernseh-Programm kann jetzt angesehen werden..

Hinweis:

Das Fernseh-Programm wird nach einem Wechsel des Programmplatzes wieder gesperrt.

Helligkeit der Betriebsanzeige ändern oder ausschalten

Sie können die Helligkeit der Betriebsanzeige ändern.

Im Stand-by Modus leuchtet sie jedoch mit reduzierter Helligkeit immer.

1 Im Menü »EINSTELLUNGEN« die Zeile »Betriebs-LED-Helligkeit« mit »V« oder »A« wählen und mit »OK« bestätigen
2 Gewünschte Option (»Niedrig« oder »Hoch«.) mit » « oder »» wählen und mit »OK« bestätigen.
3 Einstellung mit »MENU« beenden.

Software aktualisieren (OAD)

(über Satellit, nur bei digitalen Programmen)

1 Im Menü »EINSTELLUNGEN« die Zeile »Nach Updates suchen« mit »V« oder »A« wählen und mit »OK« bestätigen.
2 Zeile »OAD« mit » « oder »»« wählen und mit »OK« bestätigen.
- Neue Software wird gesucht und - sofern vorhanden - installiert.

Hinweis:

• Wenn automatisch nach Softwareaktualisierungen gesucht werden soll, die Zeile »Auto-OAD-Aktualisierung« mit »∨« oder »∧« wählen und mit »« oder »»« die Option »Ein« wählen.
• Die Software wird automatisch aktualisiert, sofern dies möglich ist.
  2 Einstellung mit »MENU« beenden.

Software aktualisieren (Online)

(über Internet, nur bei digitalen Programmen)

1 Im Menü »EINSTELLUNGEN« die Zeile »Nach Updates suchen« mit »V« oder »A« wählen und mit »OK« bestätigen.
2 Zeile »Internet« mit »◀« oder »▶« wählen und mit »OK« bestätigen.

- Neue Software wird gesucht und - sofern vorhanden - installiert.

Hinweis:

■ Wenn automatisch nach Softwareaktualisierungen gesucht werden soll, die Zeile »Auto-Online-Aktualisierung« mit »∨« oder »∧« wählen und mit »« oder »» die Option »Ein« wählen.
- Die Software wird automatisch aktualisiert, sofern dies möglich ist.

2 Einstellung mit »MENU« beenden.

Fernsehgerät auf die Werks- einstellungen zurücksetzen

Mit dieser Funktion löschen Sie die Programmtabellen und alle persönlichen Einstellungen.

1 Im Menü »EINSTELLUNEN« die Zeile »Werkseinstellungen« mit »V« oder »Λ« wählen und mit »OK« bestätigen.
2 Warnmeldung mit »••« (grün) bestätigen. - Das Menü »INSTALLATION« wird eingebendet.
3 Einstellungen mit Kapitel „Erstinstallation und Fernseh-Programme einstellen“ auf Seite 14 fortsetzen.

DIGI LINK

Ihr Fernsehgerät ist mit der DIGI LINK-Funktion ausgestattet. Diese Funktion verwendet das CEC (Consumer Electronics Control) Protokoll.

CEC ermöglicht, externe Geräte, die mit einem HDMI-Kabel an die Buchsen »HDMI« an geschlossen sind (z. B. DVD-Player), mit einer Fernbedienung zu steuern.

Voraussetzung ist, die angeschlossenen Geräte unterstützen CEC. Lesen Sie in der Bedienungsanleitung des externen Gerätes nach, wie die entsprechenden Funktionen hier aktiviert werden.

Die DIGI LINK-Funktionen Ihres Fernsehgerätes

Automatisches Einschalten des Fernsehgerätes aus Stand-by

Wenn das externe Gerät (z. B. ein Blu-ray Player) eingeschaltet wird, schaltet sich damit auch das Fernsehgerät ein und der passende HDMI-Programmplatz wird automatisch gewählt.

Abhängig von der Ausstattung des externen Gerätes kann aber auch nur das externe Gerät (z. B. AV Receiver) eingeschaltet werden, das Fernsehgerät bleibt in Stand-by.

Automatische Wahl des HDMI-Programmplatzes am Fernsehgerät

Wenn Ihr Fernsehgerät eingeschaltet ist und Sie schalten danach das externe Geräte (z. B. einen DVD-Player) ein, wird der passende HDMI-Programmplatz am Fernsehgerät gewählt.

Menüsprache wählen

Am externen Gerät (z. B. DVD-Player) wird automatisch die Menüsprache des Fernsehgerätes eingestellt.

Das externe Gerät muss diese Funktion unterstützen.

Automatisches Abschalten des externen Gerätes

Wenn Sie Ihr Fernsehgerät in den Bereitschaftsmodus schalten, wird auch das externe Gerät (sofern eingeschaltet) in den Bereitschaftsmodus versetzt.

DIGI LINK ist bei Ihrem Fernsehgerät grundsätzlich aktiv.

Externe Geräte suchen und akti vieren

Sie können bis zu 11 Geräte mit DIGI LINK-Funktionen an Ihr Fernsehgerät anschließen.

1 Menü mit »TOOLS« aufrufen.
2 Zeile »CEC« mit »V« oder »Λ« wählen und mit »OK« be stätigen.
- Die »HDMI-Geräteliste« wird einge blendet.
2 Gerätesuche mit »•« (rot) starten.
- Die gefundene Geräte werden im Menü angezeigt.
3 Das zu steuernde Gerät mit » V«, » ∧«, »« oder »» wählen und mit »OK« markieren.
- Wenn das ausgewählte Gerät an einen anderen als den aktuellen Eingang angeschlossen ist, wird automatisch zum jeweiligen Eingang umgeschaltet.
4 Einstellung mit »MENU« beenden.

Gerätesteuerung

Sie können festlegen, ob externe Geräte auch auf die Fernbedienung Ihres Fernsehgerätes reagieren sollen.

1 » → « drücken, mit »V«, »Λ«, »« oder »« den Programmplatz »HDMI1« bis »HDMI4« wählen und mit »OK« bestätigen.

2 Menü mit »MENU« aufrufen.

3 Menüpunkt »INSTALLATION« mit » V« oder »∧« wählen und mit »OK« bestätigen.

- Das Menü »INSTALLATION« wird eingeblendet.

COMFORT GUIDE HDMI INSTALLATION 08.08.2012 15.46 Signalquelle HDMI1 DIGILINK Geräteauswahl GRUNDIG DVD Fernbedienung FB-Durchleitung Bereitschaft Beenden Zurück

4 Die Zeile »Fernbedienung« mit » V« oder »A« wählen.

5 Die Steuerungsart (»FB-Durchleitung«, »Deck« oder »Tuner« mit »« oder »»« wählen.

Hinweise:

»FB-Durchleitung« kann für sämtliche Geräte eingesetzt werden.
»Deck« und »Tuner« können je nach angeschlossenem externem Gerät ausgewählt werden.
■ Probieren Sie aus, bei welcher Steuerungsart das externe Gerät am besten auf die Fernbedienung reagiert.

■ Den Funktionsumfang des DIGILINK-kompatiblen Gerätes finden Sie in der Bedienungsanleitung des externen Gerätes.

6 Einstellung mit »MENU« beenden.

Gerät in den Bereitschaftsmodus schalten

Diese Option schaltet das externe Gerät in den Bereitschaftsmodus.

1 » → « drücken, mit »V«, »Λ«, »« oder »« den Programmplatz »HDMI1« bis »HDMI4« wählen und mit »OK« bestätigen.
2 Menü mit »MENU« aufrufen.
3 Menüpunkt »INSTALLATION« mit » V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »INSTALLATION« wird eingeblendet.

4 Zeile »Bereitschaft« mit » V« oder » A« und mit »OK« bestätigen.

- Das externe Gerät schaltet sich ab.

Die entsprechenden Signalquellen (z. B. HDTV-Empfänger oder HD-DVD-Player) schließen Sie an die Buchsen »HDMI« (für digitale HDTV-Quellen) an.

Dadurch können Sie auch digitale HDTV-Sendungen, die kopiergeschützt sind (HDCP High Bandwidth Digital Content Protection), ohne Probleme ansehen.

Anschlussmöglichkeiten

An welche Buchsen des Fernsehgerätes Sie Ihre externen Geräte anschließen, hängt davon ab, mit welchen Anschlüssen das externe Gerät ausgestattet ist und welche Signale zur Verfügung stehen.

Beachten Sie: Bei vielen externen Geräten muss die Auflösung des Videosignals an die Eingänge des Fernsehgerätes angepasst werden (siehe Bedienungsanleitung des externen Gerätes). Welchen Wert Sie einstellen müssen, entnehmen Sie bitte den angegebenen Richtwerten in den Kapiteln über die verschiedenen Anschlussmöglichkeiten.

■ Schließen Sie keine Geräte an, wenn Ihr Gerät eingeschaltet ist. Schalten Sie vor dem Anschließen auch die anderen Geräte aus!

■ Stecken Sie den Netzstecker des Gerätes erst dann in die Steckdose, wenn Sie die externen Geräte und die Antenne angeschlossen haben!

Externe Geräte anschließen ...

... mit digitalen Ton-/Bildsignalen

■ Geeignete Geräte: Digitaler Satelliten-Receiver, Playstation, BluRay-Player, DVD-Player/-Recorder, Set Top Box, Notebook, PC's.
■ Bildsignal: Digital; Auflösung: Standard 576p; HDTV 720p, 1080i, 1080p.
■ Tonsignal: Digital (Stereo, Mehrkanal komprimiert, unkomprimiert).
Programmplätze »HDMI 1«, »HDMI 2«, »HDMI 3« oder »HDMI4«.

1 Buchse »HDMI1«, »HDMI2 (ARC)«, »HDMI3« oder »HDMI4« des Fernsehgerätes und die entsprechenden HDMI-Buchse des externen Gerätes mit einem handelsüblichen HDMI-Kabel verbinden (digitales Bildsignal und Tonsignal).

... mit analogem Videosignal (Progressive)

■ Geeignete Geräte: DVD-Player/-Recorder, Spielekonsole.
■ Bildsignal: YUV; Auflösung: Standard 576p; HDTV 720p, 1080i, 1080p.
■ Tonsignal: Stereo, analog.
Programmplatz »Component«.

1 Buchsen »COMPONENT Y Pb Pr« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Bildsignal).

2 Buchsen »COMPONENT L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Ton signal).

... über die EURO-AV-Buchse (FBAS/RGB-Signal)

Geeignete Geräte: Digitaler Satelliten-Receiver, DVD-Player/-Recorder, Set Top Box, Spielekonsole, Videorecorder, Decoder.
Bildsignal: FBAS/RGB.
■ Tonsignal: Stereo, analog.
Programmplatz »AV1«.

1 Buchse »AV1/S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

Decoder aktivieren

Wenn an Buchse »AV1/S-VHS« ein Decoder angeschlossen wird, muss dieser aktiviert werden, damit er ein unverschlüsselte Bild-/Tonsignal liefert.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »EINSTELLUNGEN« mit » V« oder »A« wählen und mit »OK« bestätigen. - Das Menü »EINSTELLUNGEN« wird eingebendet.
3 Zeile »Decoder« mit » V« oder »A« wählen.
4 Funktion mit » « oder »« aktivieren (»Ein«).
5 Einstellung mit »MENU« beenden.

... mit S-Video-Signal

Geeignete Geräte: DVD-Player/-Recorder, Videorecorder, Camera-Recorder, Notebook und PC's.
■ Bildsignal: Y/C.
■ Tonsignal: Stereo, analog.
Programmplatz »S-VHS«.

1 Buchse » AV1/ S-VHS« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit einem EURO/AV-Kabel verbinden (Bild- und Tonsignal).

... mit analogem TV-Signal

■ Geeignete Geräte: Digitaler Satelliten-Receiver, DVD-Player/-Recorder, Set Top Box, Camera-Recorder.
Bildsignal: FBAS.
■ Tonsignal: Stereo, analog.
Programmplatz »AV2«.

1 Buchse »Video« des Fernsehgerätes und die entsprechende Buchse des externen Gerätes mit Cinch-Kabel verbinden (Bild signal).

2 Buchsen »L R« des Fernsehgerätes und die entsprechenden Buchsen des externen Gerätes mit Cinch-Kabel verbinden (Tonsignal).

Hinweis:

■ An den Buchsen »AV2« und »AV1/ S-VHS« darf nicht gleichzeitig ein Bildsignal anliegen. Das könnte zu Bildstörungen führen.

Betrieb mit DVD-Player, DVD-Recorder, Videorecorder oder Set Top-Box

1 Externes Gerät einschalten und die gewünschte Funktion wählen.
2 »→« drücken, mit »V«, »A«, »« oder »» den Programmplatz des gewünschten Eingangssignals (»AV1«, »AV2«, »S-VHS«, »HDMI1«, »HDMI2«, »HDMI3«, »HDMI4« oder »Component«) wählen und mit »OK« bestätigen.

Kopfhörer

Kopfhörer anschließen

1 Kopfhörer-Stecker (3,5 mm ∅ Klinke) in die Kopfhörer-Buchse an der rechten Seite des Gerätes stecken.

Kopfhörer-Lautstärke ändern

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »OK« bestätigen. - Das Menü »TONEINSTELLUNGEN« wird eingeblendet.
3 Zeile »Kopfhörer« mit »V« oder »Λ« wählen.
4 Gewünschte Lautstärke mit »« oder »« einstellen.
5 Einstellung mit »MENU« beenden.

Hinweis:

Längeres Hören mit Kopfhörern bei hoher Lautstärke kann zu Hörschäden führen.

Hi-Fi-System

Digitalen Multikanal-Verstärker/AV-Receiver anschließen

Durch diese Verbindung kann das Audiosignal vom Fernseh-Programm mittels HDMI-Kabel über den digitalen Multikanal-Verstärker oder AV-Receiver wiedergegeben werden.

1 Buchse »HDMI2 (ARC)« (HDMI Audio Return Channel/Audiorückkanal) des Fernsehgerätes und die entsprechende Buchse des digitalen Multikanal-Verstärkers/AV-Receivers mit einem HDMI-Kabel (HDMI) verbinden (digitales Tonsignal);

oder

2 Buchse »Optic Out« des Fernsehgerätes und die entsprechende Buchse des digitalen Multikanal-Verstärkers/AV-Receivers mit einem optischen Digitalkabel verbinden (digitales Tonsignal).

Achtung:

■ Das HDMI-Kabel darf nicht länger als 5m sein.

Gerät mit HDMI ARC Funktion anmelden und HDMI ARC einschalten

1 Digitalen Multikanal-Verstärker/AV-Receiver einschalten. Ist am AV-Receiver ein Blu-ray Player angeschlossen, muss auch dieser eingeschaltet werden.
2 Menü mit »TOOLS« aufrufen.
3 Zeile »CEC« mit » V« oder »A« wählen und mit »OK« bestätigen.
- Die »HDMI-Geräteliste« wird eingeblendet.
4 Gerätesuche mit » • « (rot) starten.
- Das an Buchse »HDMI2 (ARC)« ange- schlossene Gerät wird im Menü angezeigt.

Hinweise:

• Wenn der AV-Receiver auch mit einer Wiedergabefunktion ausgestattet ist (z.B. bei einem Home Theater System), dann werden in der »HDMI-Geräteliste« zwei Geräte dargestellt. Der erste Eintrag ist z.B. der DVD-Player, der zweite Eintrag ist die Audiowiedergabe.
  ■ Wenn am AV-Receiver ein Blu-ray Player angeschlossen ist, darf während des Anmeldevorganges im Player keine Disk eingelegt sein

5 Die »HDMI-Geräteliste« mit »MENU« abschalten.
6 Menü mit »MENU« aufrufen.
7 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.

8 Menüpunkt »Audioausgang« mit » V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü »AUDIOAUSGANGSEINSTELLUNGEN« wird eingeblendet.
9 Menüpunkt »ARC« mit » V« oder »Λ« wählen.
10 Die ARC-Funktion mit »« oder »« einschalten (»ein«).

Hinweise:

■ Die Lautsprecher des Fernsehgerätes werden automatisch abgeschaltet.
■ Die Lautstärke des AV-Receivers wird über die Fernbedienung des Fernsehgerätes eingestellt.
■ Die ARC-Funktion kann mit «« oder »« ausgeschaltet werden (»aus«).
Wird das Fernsehgerät ausgeschaltet, dann wird dadurch auch die ARC-Funktion ausgeschaltet, die Lautsprecher des Fernsehgerätes sind wieder aktiviert.

11 Einstellung mit »MENU« beenden.

Tonsignal über die HiFi-Anlage wie- dergeben

1 Buchsen »AUDIO OUT L R« des Fernsehgerätes und die entsprechenden Buchse des AV-Receivers mit einem handelsüblichen Adapterkabel verbinden (digitales Tonsignal).

Hinweis:

■ Wenn diese Funktion aktiv ist, wird das Audiosignal an die HiFi-Anlage/den AV-Receiver (angeschlossen an »AUDIO OUT L R«) übertragen.

2 Menü mit »MENU« aufrufen.

3 Menüpunkt »TONEINSTELLUNGEN« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »TONEINSTELLUNGEN« wird eingeblendet.

4 Zeile »Audioausgang« mit »V« oder »Λ« wählen und mit »OK« bestätigen.

- Das Menü wird eingeblendet.

5 Zeile »Audio-Ausgang« mit » V« oder »A« wählen und mit » « oder »» den Tonausgang aktivieren (Option »Line Out«).

6 Zeile »Status« mit »∨« oder »∧« wählen und mit »«« oder »»« die Option »Fest« oder »Regelbar« wählen.

Hinweise:

- Wenn Sie »Regelbar« wählen, kann die Lautstärke in der Menüoption »Lautstärke« verändert werden.

■ Soll der Ton ausschließlich über die HiFi-Anlage/den AV-Receiver ausgegeben werden, wählen Sie in der Zeile »TV-Lautsprecher« mit »« oder »» die Option »Aus«.

7 Einstellung mit »MENU« beenden.

1 Buchse »PC-IN« des Fernsehgerätes und die entsprechende Buchse des PCs mit einem VGA Kabel verbinden (Bildsignal).
2 Buchse »Audio« des Fernsehgerätes und die entsprechenden Buchse des PCs mit geeignetem Kabel verbinden (Tonsignal).

Hinweis:

■ Passen Sie bitte Ihren PC an den Monitor an (Bild schirm auflösung z.B. 1280 x 768, Bildfrequenz z.B 60 Hz).

Programmplatz für den PC anwählen

1 » -« drücken, mit » V«, »Λ«, »« oder »« den Programmplatz »PC« wählen und mit »OK« bestätigen.

Einstellungen zum PC-Betrieb

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »A« wählen und mit »OK« bestädigen.

- Das Menü »INSTALLATION« wird eingeblendet.

3 Gewünschte Funktion oder Einstellung mit »V« oder »∧« wählen, anschließend mit »V«, »∧« oder »«, »» ausführen.

INSTALLATION 08.06.2012 15:46 Signalquelle PC Auto Position Erweiterte Einstellungen Autopositionmodus Ein Position 50H - 50V Größe 0 Phase 30 Beenden Zurück

Die Möglichkeiten:

- »Auto Position«, zur automatischen Anpassung an den PC.

• »Autopositionmodus«, die Option »Ein«, wählen, wenn die Anpassungen im PC-Modus automatisch ausgeführt werden sollen.
• »Position«, zum Anpassen der horizontalen und vertikalen Bildposition.
• »Größe«, zum Einstellen der Taktfre quenz.
• »Phase«, zum Beseitigen von Flackern, unscharfer Darstellung und horizontal störenden Linien.

4 Einstellung mit »MENU« beenden.

AC IN

Was ist ein Common Interface?

■ Common Interface (CI) ist eine Schnittstelle für DVB-Empfänger.

■ Verschlüsselte Programme können nur mit einem dem Verschlüsselungssystem entsprechenden CA-Modul in Verbindung mit der dazugehörigen Smartcard gesehen werden.

Das Fernsehgerät ist mit einem Common Interface-Schacht ausgestattet, in den CA-Module verschiedener Anbieter eingesetzt werden können.

In das CA-Modul wird die entsprechende Smartcard des Anbieters zum „Frei schalten“ gewünschter verschlüsselter Programme eingeschoben.

CA-Modul einsetzen

Hinweis:

■ Schalten Sie das Gerät aus, bevor Sie ein CA-Modul in den »CI«-Steckplatz ein setzen.

1 Entsprechende Smartcard in das CA-Modul schieben

2 CA-Modul mit Smartcard in den Schacht »CI« des Fernsehgerätes stecken.

Hinweis:

Das »CA-Modul«-Untermenü informiert Sie, welches CA-Modul im CI-Steckplatz eingesetzt ist.

■ Wenn Sie ein CA-Modul zum ersten Mal in den CI-Steckplatz des Fernsehgerätes einsetzen, müssen Sie einen Moment warten, bis das CA-Modul erkannt wurde.

Zugriffskontrolle für CA-Modul und Smartcard

1 Menü mit »MENU« aufrufen.

2 Menüpunkt »INSTALLATION« mit » V« oder »∧« wählen und mit »OK« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »CA-Modul« mit »V« oder »A« wählen und mit »OK« bestätigen.

Hinweise:

Über dieses Menü erhalten Sie Bedienhinweise und nach der Eingabe Ihres PIN-Codes den Zugriff auf die Programme des PAY-TV-Anbieters.

■ Die weiteren Einstellungen entnehmen Sie bitte der Bedienungsanleitung des CA-Moduls und der Smartcard.

Das CA-Modul wird in bestimmten Ländern und Regionen nicht unterstützt; bitte wenden Sie sich an Ihren autorisierten Händler.

4 Einstellung mit »MENU« beenden.

Digitalen Fernseh-Programme vom Kabelbetreiber automatisch suchen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » v« oder »∧« wählen und mit »OK« bestätigen.
- Das Menü »INSTALLATION« wird einge- blendet.
3 Zeile »Signalquelle« mit » v« oder » ∧« wählen und mit »OK« bestätigen.
Die Option »Kabel« mit » «, »», »V« oder »A« wählen und mit »OK« bestätigen.
4 Zeile »Automatischer Suchlauf« mit » v« oder »∧« wählen und mit »OK« be stätigen.
- Das Menü wird eingeblendet.

INSTALLATION AUTOMATISCHER SUCHLAUF 08.08.2012 15:46 Signalquelle Kabel Land Deutschland Suchlauf nach DTV & ATV Suchlaufart Schnell Frequenz (MHz) Auto Network ID Auto Beenden Zurück Suche starten

5 Zeile »Suchlauf nach« mit » V« oder »∧« wählen und die Option »DTV« mit » « oder »»« einstellen.

6 Zeile »Suchlaufart« mit » V« oder »∧« wählen und die Option »Schnell« oder »Komplett« mit »« oder »»« einstellen.
- Die Suchfunktion »Schnell« stellt die Programme nach den Informationen ihres Kabelbetreibers im Übertragungssignal ein.
- Wird die Option »Komplett« gewählt, wird der gesamte Frequenzbereich durchsucht. Die Suche kann mit dieser Option sehr lange dauern. Diese Option wird empfohlen, wenn ihr Kabelbetreiber den Suchtyp »Schnell« nicht unterstützt.

Hinweis:

- Sie können den Suchlauf beschleunigen. Dazu benötigen Sie Informationen über die Frequenz und die Netzwerk-ID. Diese Daten bekommen Sie in der Regel von Ihrem Kabelnetzbetreiber oder Sie finden sie in Foren im Internet. Für Deutschland kann zum Beispiel die Frequenz 402MHz und die Netzwerk-ID 61441 eingegeben werden.

7 Suchlauf mit »•« (rot) starten.

- Alle Programm- und Favoritenlisten werden gelöscht und erneut angelegt.

Hinweis:

• Nach dem Start des Suchlaufes wird eine Sicherheitsabfrage eingeblendet. Die Option »Ja« mit »••« (grün) bestätigen.
• Das Menü »Programme« erscheint, die Suche nach Fernseh-Programmen beginnt. Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »Programmtabelle« erscheint.

Hinweis:

■ Mit »MENU« kann die Suche vorzeitig abge brochen werden.

8 Einstellung mit »MENU« beenden.

Digitalen Fernseh-Programme vom Kabelbetreiber manuell suchen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »∧« wählen und mit »OK« bestätigen.
- Das Menü »INSTALLATION« wird einge- blendet.
3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »OK« bestätigen.
Die Option »Kabel« mit » ««, »»«, »V« oder »^« wählen und mit »OK« bestätigen.
4 Zeile »Manuelle Abstimmung-Digital« mit » V« oder »^« wählen und mit »OK« be stätigen.
- Das Menü wird eingeblendet.
5 Frequenz vierstellig mit »1 ... 0« eingeben.
- Nach dem Bestätigen beginnt die Suche, die gefundenen Programme werden im Menü »Programme« angezeigt.
6 Einstellung mit »MENU« beenden.

Digitale terrestrische Fernseh-Programme automatisch suchen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » v« oder »wählen und mit »OK« bestätigen.
- Das Menü »INSTALLATION« wird eingeblendet.
3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »OK« bestätigen.
Die Option »Terr.« mit » ««, »»«, »V« oder »^« wählen und mit »OK« bestätigen.

Achtung:

Die Antennenspannung (Zeile »Aktivantenne«) darf nur eingeschaltet werden, wenn die Antenne eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil oder ähnliches mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

4 Zeile »Aktivantenne« mit » V« oder » ∧« wählen. Antennenspannung für die Antenne mit »« oder »» einschalten (»Ein«).

5 Zeile »Automatischer Suchlauf« mit » v« oder »A« wählen und mit »OK« be stätigen.

- Das Menü wird eingeblendet.

INSTALLATION AUTOMATISCHER SUCHLAUF Signalquelle Terr. Land Deutschland Suchlauf nach DTV & ATV Beenden Zurück Suche starlen 08.08.2012 15.46 GRUNDIG

6 Zeile »Suchlauf nach« mit » V« oder »∧« wählen und die Option »DTV« mit » « oder »»« einstellen.
7 Suchlauf mit »•« (rot) starten.

- Alle Programm- und Favoritenlisten werden gelöscht und neu angelegt.

Hinweis:

■ Nach dem Start des Suchlaufes wird eine Sicherheitsabfrage eingeblendet. Die Option »Ja« mit »••« (grün) bestätigen.
- Das Menü »Programme« erscheint, die Suche nach Fernseh-Programmen beginnt. Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
- Die Suche ist abgeschlossen, sobald die »Programmtabelle« erscheint.

Hinweis:

■ Mit »MENU« kann die Suche vorzeitig abge brochen werden.

8 Einstellung mit »MENU« beenden.

Automatische Aktualisierung

Wenn Sie diese Funktion einschalten, werden mögliche Änderungen von Netzbetreibern automatisch aktualisiert.

Das Gerät muss sich dabei im Stand-by Modus befinden.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »A« wählen und mit »OK« bestätigen.
3 Zeile »Auto-Diensteaktual.« mit » v« oder »∧« wählen und mit »OK« bestätigen.
4 Aktualisierung mit » « oder »« einschalten (»Ein«).
5 Einstellung mit »MENU« beenden.

Digitale terrestrische Fernseh-Programme manuell suchen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü »INSTALLATION« wird ein- geblendet.
3 Zeile »Signalquelle« mit » V« oder » ∧« wählen und mit »OK« bestätigen.
Die Option »Terr.« mit » «, »», »∨« oder »∧« wählen und mit »OK« bestätigen.

Achtung:

Die Antennenspannung (Zeile »Aktivantenne«) darf nur eingeschaltet werden, wenn die Antenne eine aktive Zimmerantenne mit Signalverstärker ist und diese nicht schon selbst über ein Steckernetzteil oder ähnliches mit Spannung versorgt wird. Ansonsten kann es zu einem Kurzschluss oder zur Zerstörung Ihrer Antenne kommen!

4 Zeile »Aktivantenne« mit » V« oder » ∧« wählen. Antennenspannung für die Antenne mit »« oder »» einschalten (»Ein«).
5 Zeile »Manuelle Abstimmung-Digital« mit »V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü wird eingeblendet.

6 Kanalzahl mit » 1...0« eingeben.

- Nach Abschluss der Suche werden die gefundenen Programme im Menü »Programme« angezeigt

7 Einstellung mit »MENU« beenden.

Analoge Fernseh-Programme einstellen

Diese Einstellung ist nur dann erforderlich, wenn Sie keine digitalen Programme empfangen können und bei der ersten Installation noch nicht nach analogen Programmen gesucht haben.

Fernseh-Programme können direkt oder über den Suchlauf eingestellt werden.

Fernsehgerät auf analogen Empfang umstellen

Hinweis:

■ Analoge Programme können ausgewählt werden, wenn die Option »Terrestrisch« oder »Kabel« eingestellt ist.

1 Menü »Signalquelle auswählen« mit » → « aufrufen.
2 Abhängig von der Antennenanlage die Option »Terr.« oder »Kabel« mit »V«, »A«, »« oder »« als Signalquelle wählen und mit »OK« bestätigen.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Alle analogen Fernseh-Programme einstellen

Analoge Programme werden in der Programmliste im Anschluss an die digitalen Programme angezeigt.

Hinweis:

Antennenkabel der Hausantenne (für analoge Fernseh-Programme) in die Antennenbuchse »ANT IN« des Fernsehgerätes stecken.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »A« wählen und mit »OK« bestätigen.

- Das Menü »INSTALLATION« wird eingebendet.

3 Zeile »Signalquelle« mit » V« oder »Λ« wählen und mit »OK« bestätigen.

Die Option »Terr.« oder »Kabel« mit »««, »««, »V« oder »∧« wählen und mit »OK« bestätigen.

4 Zeile »Automatischer Suchlauf« mit »V« oder »A« wählen und mit »OK« be stätigen.

INSTALLATION 08.08.2012 15:46 Signalquelle Terr Automatischer Suchlauf OK Manuelle Abstimmung - Digital Manuelle Abstimmung - Analog Programmtabelle Signalinformation Auto-Diensteaktual. Ein CA - Modul Entfernt Aktivantenne Aus Beenden Zurück GRÜNDIG

5 Zeile »Suchlauf nach« mit »√« oder »∧« wählen und die Option »ATV« mit »« oder »»« einstellen.
6 Suchlauf mit »•« (rot) starten.

Hinweis:

■ Nach dem Start des Suchlaufes wird eine Sicher heitsabfrage eingeblendet. Die Option »Ja« mit »••« (grün) bestätigen.

• Alle Programm- und Favoritenlisten der analogen Programme werden gelöscht und erneut angelegt.
• Das Menü »Programme« erscheint, die Suche nach Fernseh-Programmen beginnt. Je nach Anzahl der empfangenen Fernseh-Programme kann dies durchaus einige Minuten dauern.
• Die Suche ist abgeschlossen, sobald die »PROGRAMMTABELLE« eingeblendet wird.

Hinweis:

■ Mit »MENU« kann die Suche vorzeitig abge brochen werden.

7 Einstellung mit »MENU« beenden.

Analoge Fernseh-Programme durch Eingeben der Kanalzahlen einstellen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » v« oder »∧« wählen und mit »OK« bestätigen.
- Das Menü »INSTALLATION« wird einge- blendet.
3 Zeile »Manuelle Abstimmung-Analog« mit »V« oder »A« wählen und mit »OK« bestätigen.
- Das Menü wird eingeblendet.
4 Zeile »Prog Nummer« mit » V« oder »W« wählen und mit »« oder »» den gewünschten Programmplatz einstellen.

INSTALLATION MANUELLE ABSTIMMUNG-ANALOG Prog Nummer 1 TV-System BG Band C Programm 2 Feinabstimmung 0 48.25 MHz Auto-Rückwä... Auto-Vorw... Nur Audio

5 Zeile »Band« mit » V« oder »A« wählen und mit »◀« oder »▶« « zwischen »S« (Sonderkanal) und »C« (normaler Kanal) wählen.
6 Zeile »Programm« mit »√« oder »∧« wählen und Kanalzahl mit »«« oder »» schrittweise eingeben oder
Kanalzahl mit »1...0« direkt eingeben oder Suchlauf mit » ••• (grün) oder » •••• (gelb) starten.

Hinweise:

Das aktuelle System wird in der Zeile »TV-System« angezeigt. Sind die Farbe und/oder der Ton nicht in Ordnung, die Zeile »TV-System« mit »V« oder »A« wählen. Mit »« oder »» die benötigte Einstellung wählen.
■ Sollte eine Feinabstimmung erforderlich sein, die Zeile »Feinabstimmung« mit ▼« oder »∧« wählen und Einstellung mit » « oder »»« durchführen.

7 Einstellung mit »••••« (blau) speichern.

Hinweis:

■ Wenn Sie weitere Fernseh-Programme abstellen möchten, wiederholen Sie die Schritte 4 bis 7.

8 Einstellung mit »MENU« beenden.

Programmbelegung der anlagen Programme ändern

Wurden beim Einstellen der Fernseh-Programme mit dem automatischen Programmsuchlauf Fernseh-Programme mehrfach gespeichert, können Sie diese löschen. Sie können auch Fernseh-Programme auf einen anderen Programmplatz verschieben, einen Programmnamen ändern oder neu eingeben sowie Programmplätze überspringen.

Programmtabelle auswählen

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » V« oder »∧« wählen und mit »OK« bestätigen.
- Das Menü »INSTALLATION« wird einge- blendet.
3 Zeile »Programmtabelle« mit » V« oder »Λ« wählen und mit »OK« bestätigen.
- Das Menü »PROGRAMMTABELLE« wird eingeblendet.

Hinweis:

■ Die weitere Bedienung entnehmen Sie bitte den folgenden Abschnitten.

Programme löschen

1 Im Menü »PROGRAMMTABELLE« das zu löschende Fernseh-Programm mit »V«, »∧«, »« oder »»« wählen und mit »•« (rot) bestätigen.
2 Gewähltes Fernseh-Programm mit »•••« (gelb) löschen.

Hinweis:

■ Mit »•••••« (blau) können alle Fernseh-Programme gelöscht werden.
3 Löschvorgang mit »••« (grün) bestätigen.

Programmnamen eingeben (maximal 8 Zeichen)

1 Im Menü »PROGRAMMTABELLE« das gewünschte Fernseh-Programm mit »√«, »∧«, »« oder »»« wählen und mit »•« (rot) bestätigen.
2 Eingabetastatur mit »••« (grün) aufrufen.

Hinweis:

• Wenn notwendig, den aktuellen Programmamen löschen, dazu Schaltfläche »« mit »« oder »« wählen und mit »OK« schrittweise löschen.
  3 Gewünschten Buchstaben oder Ziffer mit »V«, »A«, »« oder »« wählen und mit »OK« bestätigen.

Eingabe für weitere Buchstaben/Ziffern wiederholen.

Hinweis:

• Mit Schaltfläche »ABC« kann auf Großbuchstaben geschaltet werden, mit Schaltfläche »?@123« auf Sonderzeichen und Zahlen.
  4 Programmamen speichern, dazu mit »V«, »∧«, »« oder »» die Schaltfläche »Absenden« wählen und mit »OK« bestätigen.

Hinweis:

■ Wenn Sie weitere Programmnamen eingeben möchten, wiederholen Sie die Schritte 1 bis 4.

Fernsehprogramme überspringen

Sie können Fernseh-Programme markieren, die bei der Anwahl mit » A« oder » V« übersprungen werden sollen. Eine Anwahl mit den Ziffern-tasten ist weiterhin möglich.

1 Im Menü »PROGRAMMTABELLE« mit »•••« (gelb) zur Listenansicht umschalten.
2 Das gewünschte Programm mit »V« oder »A« wählen.
3 Mit »« oder »« die Spalte »Überspringen« anwählen und das gewünschte Programm mit »OK« markieren.
- Das Programm wird mit »√« markiert.

Hinweis:

■ Programme können auch wieder aktiviert werden. Das gewünschte Programm mit »V« oder »A« auswählen, danach die Spalte »Überspringen« anwählen und das Programm mit »OK« wieder aktivieren.

Favoritenlisten erstellen

Ihre Lieblingsprogramme können Sie auswählen und in bis zu vier Favoritenlisten speichern (Fav 1 bis Fav 4).

1 Im Menü »PROGRAMMTABELLE« mit »•••« (gelb) zur Listenansicht umschalten.
2 Das gewünschte Programm mit »V« oder »A« wählen.
3 Das Programm mit » « oder »« in eine der Favoritenlisten 1 bis 4 „schieben“ und mit »OK« bestätigen.
- Die Position in der Favoritenliste wird mit »√« markiert.
- Sie können das gleiche Programm in mehrere Favoritenlisten aufnehmen.
- Jede Favoritenliste kann bis zu 250 Programme aufnehmen.

Hinweis:

■ Programme können auch aus Favoriten listen gelöscht werden. Das zu lösche Pro-gramm mit »V«, »A«, »« oder »»« wählen und mit »OK« löschen.

Einstellungen beenden

1 Einstellungen mit »MENU« beenden.

Signalinformationen anzeigen

(nur bei digitalen Programmen)

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit » v« oder »∧« wählen und mit »OK« bestätigen.
3 Zeile »Signalinformation« mit » V« oder »Λ« wählen und mit »OK« bestätigen.

- Informationen zu Programm, Netzwerk, Modulation, Symbolrate, Qualität und Signalstärke werden angezeigt.

Hinweise:

■ Die Signalinformation wechselt je nach aktueller Signalquelle.
Im unteren Bereich des Menüs werden die Signaleigenschaften dargestellt. Je weiter die Balken für »Qualität« und »Signalstärke« nach rechts ausschlagen, desto besser ist das empfangene Signal.
Der Signalpegel hängt nicht nur von Ihrer Empfangsanlage, sondern auch von dem gerade aktiven Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren!

4 Menü mit »MENU« abschalten.

HbbTV aus-/einschalten

Wenn Sie den interaktiven Dienst HbbTV ausschalten, ist dieser Dienst nicht mehr verfügbar.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit »√« oder »∧« wählen und mit »OK« bestätigen.
3 Zeile »HBB TV« mit » V« oder »Λ« wählen.
4 Die Option »Aus« mit » « oder »»« wählen.
5 Einstellung mit »MENU« beenden.

Hinweis:

■ Zum Einschalten von HbbTV im Pkt. 4 die Option »Ein« wählen.

Digitalen Videotext aus-/einschalten

Wenn Sie den digitalen Videotext ausschalten, kann nur der normale Videotext angewählt werden, die weiteren Funktionen des interaktiven Dienstes HbbTV stehen jedoch weiter zur Verfügung.

1 Menü mit »MENU« aufrufen.
2 Menüpunkt »INSTALLATION« mit »√« oder »∧« wählen und mit »OK« bestätigen.
3 Zeile »Digitaler Videotext« mit » V« oder »A« wählen.
4 Die Option »Aus« mit » « oder »»« wählen.
5 Einstellung mit »MENU« beenden.

Hinweis:

■ Zum Einschalten des digitalen Videotextes im Pkt. 4 die Option »Ein« wählen.

GRUNDIG 55 VLE 9481 SR

Produktdatenblatt

Energieeffizienz-Klasse

A+

Bildschirmgröße:

140 cm/55 Zoll

Bildfläche (dm²):

83 dm ^2

Betriebsspannung:

220-240 V\~, 50-60 Hz

Leistungsaufnahme:

Betrieb 86 W

Bereitschaft <0,50 W

Ausgeschaltet 0 W

Maximale Leistungsaufnahme:

Betrieb 150 W

Jährlicher Stromverbrauch:

126 kWh

Maximale Auflösung:

WUXGA, 1920 x 1080

RoHS-Grenzwerte: Pb (Blei)/Hg (Quecksilber)

Pb-Konzentration entspricht den RoHS-

Grenzwerten / 0 mg

Spitzenluminanz-Verhältnis:

65%

Weitere Informationen

Audioausgang:

2 x 30 W Musikleistung

2 x 15 W Sinusleistung + 10 W Sinusleistung

Subwoofer

Der Subwoofer ist optional und daher nicht bei sämtlichen Produkten verfügbar.

Digitale Empfangsbereiche:

Kabel:

Gesamtband: 110 MHz - 862 MHz

Symbolrate: 4,0 Msym/s bis 7,4 Msym/s

Terrestrisch (DVB-T):

VHF/UHF band, Bandbreite 7 MHz

und 8 MHz

FFT-Größe: 2k, 8k

Modulation: 16QAM, 64QAM, QPSK

Guard Interval: 1/4, 1/8, 1/16, 1/32

Terrestrisch (DVB-T2):

VHF/UHF band, Bandbreite 7 MHz

und 8 MHz

FFT-Größe: 1k, 2k, 4k, 8k, 16k, 32k

Dieses Merkmal ist optional und daher nicht bei sämtlichen Produkten verfügbar.

Analoge Empfangsbereiche:

C02 ... C80, Sonderkanäle S01 ... S41

Programmplätze:

TV/Radio 1000 (Kabel - DVB-C)

oder 99 (analog)

1000 (Terrestrisch - DVB-T)

oder 99 (analog)

9 AV, 2 USB

Gewicht:

ca. 30 kg

Maße:

B x H x T 125,8 cm x 74,6 cm x 5,2 cm

Technische Änderungen und Irrtümer vorbehalten.

Servicehinweis für den Fachhandel

CE!

Dieses Produkt erfüllt die folgenden EU-Richtlinien:

2006/95/EC: Richt-

linie zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.

2004/108/EC: Richtlinie über die elektromagnetische Verträglichkeit.

2009/125/EC: Ökodesign-Anforderungen für energiebetriebene Produkte;

Verordnung Nr. 624/2009: Anforderung an die umweltgerechte Gestaltung von Fernsehgeräten; Verordnung Nr. 278/2009: Anforderung an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb (nur für Geräte mit externem Netzteil).

2010/30/EU: Richtlinie über die Angabe des Verbrauchs an Energie und andere Ressourcen durch energieverbrauchsrelevante Produkte mittels einheitlicher Etiketten und Produktinformationen.

2011/65/EU: Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

1999/5/EC: Grundig erklärt, dass dieses Produkt die EU-Richtlinie erfüllt.

Den genauen Wortlaut der Konformitätserklärung (DOC) finden Sie auf der GRUNDIG Homepage www.grundig.com/download/doc

Kundenhinweise: Folgende Informationen beziehen sich nur auf Geräte, die in Ländern verkauft werden, in denen EU-Regularien gelten.

Das Drahtlossystem des Fernsehers kann nur in den Ländern genutzt werden, die in der nachstehenden Tabelle aufgeführt sind.

AT BE BG		CH CY CZ		DE DK
EE ES FI		FR	GB	GR HU IE
IS	IT	LI	LT	LU	LV	MT	NL
NO	PL	PT	RO	SE	SI	SK	TR

Dieses Gerät kann auch Ländern ausserhalb Europas betrieben werden.

Beachten Sie die Einschränkungen für die folgenden Länder:

Für Kunden in der Türkei:

Die WLAN- (Wi-Fi) Funktion dieser elektronischen Platine darf nur in Innenräumen verwendet werden. In der Türkei ist der Einsatz im Freien nicht erlaubt. Stellen Sie sicher, dass die WLAN- (Wi-Fi) Funktion beim Einsatz im Freien abgeschaltet ist.

Für Kunden in Italien

Für den Privatgebrauch außerhalb von eigenen Gebäuden besteht eine allgemeine Genehmigungspflicht wie auch bei der Nutzung für öffentliche Zwecke.

Für Kunden in Norwegen

Dieser Unterabschnitt gilt nicht für den geographischen Bereich in einem Umkreis von 20 km um das Zentrum von NyÅlesund.

Für Kunden in Russland

1. SRD mit FHSS Modulation

■ Maximum 2,5 mW EIRP.

Maximum 100 mW EIRP. Erlaubt für die Benutzung im Aussenbereich ohne Einschränkungen an den Aufstellort (Höhe) des Gerätes, zum Sammeln und Überwachen von Telemetriedaten und Berechnungssysteme. Bei anderen, wie oben aufgeführten Anwendungen, darf der Aufstellort (Höhe) des Gerätes 10 m nicht überschreiten.

■ Maximum 100 mW EIRP im Innenbereich.

2. SRD mit DSSS und anderen Breitband-Modulationssystemen als FHSS

■ Maximaler Mittelwert EIRP, Signaldichte bei 2 mW/MHz. Maximum 100 mW EIRP.

■ Maximum 100 mW EIRP. Erlaubt für die Benutzung im Aussenbereich ohne Einschränkungen an den Aufstellort (Höhe) des Gerätes, zum Sammeln und Überwachen von Telemetriedaten, Berechnungssysteme und Sicherheitseinrichtungen.

■ Maximaler Mittelwert EIRP, Signaldichte bei 10 mW/MHz. Maximum 100 mW EIRP. Im Innenbereich.

Für Kunden in der Ukraine

EIRP ≤ 100 mW mit eingebauter Antenne und einem Verstärkungsfaktor bis zu 6 dBi.

Netzwerk Interface

Das Produkt ist zur Anbindung an ein ADSL Heimnetzwerk vorgesehen.

Hinweis zur Produktverpackung

Das Verpackungsmaterial Ihres Produktes kann recycelt werden.

Entsorgen Sie das Verpackungsmaterial Ihres Gerätes nicht mit dem Hausmüll.

Bringen Sie es zur lokalen Sammelstelle für Verpackungsmaterialien. Informationen zu Sammelstellen erhalten Sie bei Ihrer Stadt- oder Gemeindeverwaltung.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt zum Recycling von elek trischen und elektronischen Geräten abgegeben werden.

Lassen Sie das Altgerät über eine Sammel stelle für elektrische und elektronische Geräte entsorgen. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Informationen zu Sammelstellen erhalten Sie bei Ihrer Stadtverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00–18.00 Uhr zur Verfügung.

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0911 / 59 059 730

Österreich: 0820 / 220 33 22 *

* gebührenpflichtig (0,145 €/Min. aus dem Festnetz,

Mobilfunk: max. 0,20 €/Min.)

Problemlösung

Sollten die unterstehenden Hilfestellungen zu keinem befriedigendem Ergebnis führen, wenden Sie sich bitte an einen autorisierten GRUNDIG-Fachhändler. Bitte ziehen Sie in Betracht, dass Störungen auch durch externe Geräte wie Videorecorder und Satellitenreceiver hervorgerufen werden können.

Problem Mögliche Ursache	Abhilfe
Bild hell (Rauschen), aber kein Sender sichtbar	Antennenkabel Ist das Antennenkabel angeschlossen?
	Kein Fernseh-Programm eingestellt Programmsuchlauf starten
Bild kontrastarm Bildeinstellungen	nicht richtig eingestellt	Helligkeit-, Kontrast-, bzw. Farb-einstellung verändern
	Problem liegt am Programm Mit anderem Sender testen
Bild und/oder Ton gestört Störungen	gen durch andere Geräte Geräte anders aufstellen
Geisterbilder, Reflexion Programme	meinstellung Automatische oder manuelle	Programmeinstellung/Feinabstimmung
	Antenne Antennenkabel oder -anlage überprüfen lassen
Keine Farbe	Farbintensität auf Minimum	Farbe hochregeln
	TV-Norm anpassen (wenn Einstellmöglichkeit vorhanden)	Richtige Farbnorm wählen
	Problem liegt am Programm Mit anderem Programm testen
Bild vorhanden, aber kein Ton	Lautstärke minimal eingestellt	Lautstärke hochregeln/einschalten
Kein oder gestörter Videotext	Problem liegt am Programm Mit anderem Programm testen
	Fernsehprogramm (hat keinen Videotext) oder Antennensystem	Mit anderem Fernsehprogramm prüfen, Feinabstimmung durchführen
	Sendersignal zu schwach	Antennenanlage überprüfen
Fernbedienung funktioniert nicht	Hindernis zwischen Fernbedienung und Gerät	Fernbedienung auf Fernsehgerät richten
	Batterieproblem Batterien überprüfen und gegebenenfalls austauschen
	Undefinierter Betriebszustand	Fernsehgerät über den Netzschalter zwei Minuten lang abschalten
Bild im PC-Betrieb zu dunkel	Falsche Einstellung der Bildschirmauf-lösung und der Bildfrequenz am PC	Einstellungen am PC ändern (z. B. Auflösung 1280 x 768, Bildwiederhol frequenz 60 Hz)
Der Digitale Media Server wurde nicht gefunden.	Der Digitale Media Server ist nicht in Betrieb.	Digitalen Media Server einschalten und im Netzwerk anmelden.
	Die notwendigen Einstellungen für den Digitalen Media Server wurden nicht durchgeführt.	Netzwerkeinstellungen überprüfen.
Schlechte Bildqualität („Ruckeln“) bei Videos in Applikationen im WLAN-Betrieb.	WiFi-Signal zu schwach durch bauliche Abschirmung.	Standort des WLAN-Routers ändern.
	Langsame Internetverbindung. Eine langsame Internetverbindung ist abhänging von der verfügbaren Geschwindigkeit Ihreres Internet-providers oder eines Fehlers bei der Netzinfrastruktur. Bitte kontaktieren Sie Ihren Provider.
	Der Digitale Medien Server (z.B. PC) ist am Heimnetzwerk angemeldet, der Router ist jedoch zu weit entfernt.	Den Digitalen Medien Server näher am Router plazieren.
Hinweis über Verbindungsproblem wird angezeigt.	Das LAN-Kabel ist nicht richtig an-geschlossen oder die Vebindung zum WLAN-Router ist gestört.	LAN-Kabel oder WLAN-Router überprüfen.
	Der WLAN-Router ist nicht mit dem Internet verbunden oder die Verbindung ist gestört.	Überprüfen Sie, ob der WLAN-Router mit dem Internet verbunden ist.
Schlechte Bildqualität („Ruckeln“) bei Videos in Applikationen im LAN-Betrieb.	Langsame Internetverbindung. Eine langsame Internetverbindung ist abhänging von der verfügbaren Geschwindigkeit Ihreres Internet-providers oder eines Fehlers bei der Netzinfrastruktur. Bitte kontaktieren Sie Ihren Provider.
Verbindungsprobleme bei den Smart inter@ctive Applikationen.	Zeitweiliger Ausfall oder Probleme der Server von den jeweiligen An-wendungen.	Verbindungsaufbau zu den Applikationen wiederholen.

Hinweis:

■ Dies ist ein Produkt der Klasse A. Im Betrieb kann es zu Funkstörungen kommen. In diesem Fall muss der Anwender unter Umständen für Abhilfe sorgen. Bitte wenden Sie sich an Ihren Fachhändler.
