BEDIENUNGSANLEITUNG Viera TX-L37S20E PANASONIC

Vielen Dank, dass Sie dieses Produkt aus dem Hause Panasonic erworben haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und

bewahren Sie sie für die zukünftige Bezugnahme griffbereit auf.

Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.

Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.

Schöpfen Sie die erstaunlichen Möglichkeiten der multimedialen Unterhaltung voll aus

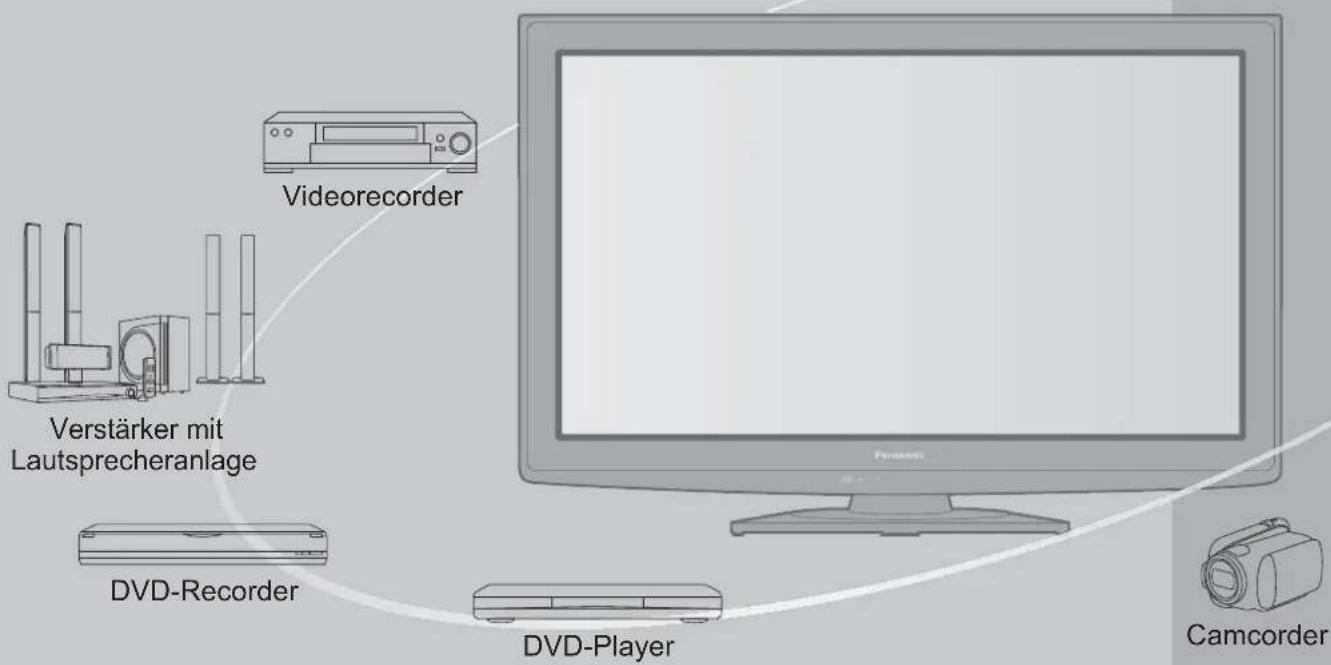

Multimedialer Genuss

Videorecorder Verstärker mit Lautsprecheranlage DVD-Recorder DVD-Player Camcorder

Hinweise zu den DVB-Funktionen

Dieser Fernseher entspricht den Standards (Stand August 2009) für die digitalen terrestrischen DVB-T-Dienste (MPEG2 und MPEG4-AVC(H.264)) und die digitalen DVB-C-Kabeldienste (MPEG2 und MPEG4-AVC(H.264)). Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Verfügbarkeit von DVB-T-Diensten an Ihrem Wohnort. Bitte konsultieren Sie Ihren Kabel-TV-Anbieter hinsichtlich der Verfügbarkeit von DVB-C-Diensten für diesen Fernseher.

Dieser Fernseher funktioniert möglicherweise bei einem Signal, das nicht den Standards DVB-T oder DVB-C entspricht, nicht ordnungsgemäß.

• Abhängig von Land, Gebiet, Sender und Dienstanbieter stehen nicht alle Funktionen zur Verfügung. Nicht alle CI-Module funktionieren ordnungsgemäß mit diesem Fernseher. Informationen über verfügbare CI-Module erhalten Sie bei Ihrem Dienstanbieter.
• Dieser Fernseher funktioniert möglicherweise mit einem nicht vom Dienstanbieter genehmigten CI-Modul nicht ordnungsgemäß.
• Abhängig vom Dienstanbieter werden möglicherweise zusätzliche Gebühren fällig. Die Kompatibilität mit zukünftigen DVB-Diensten kann nicht garantiert werden.
• Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.jp/support/global/cs/

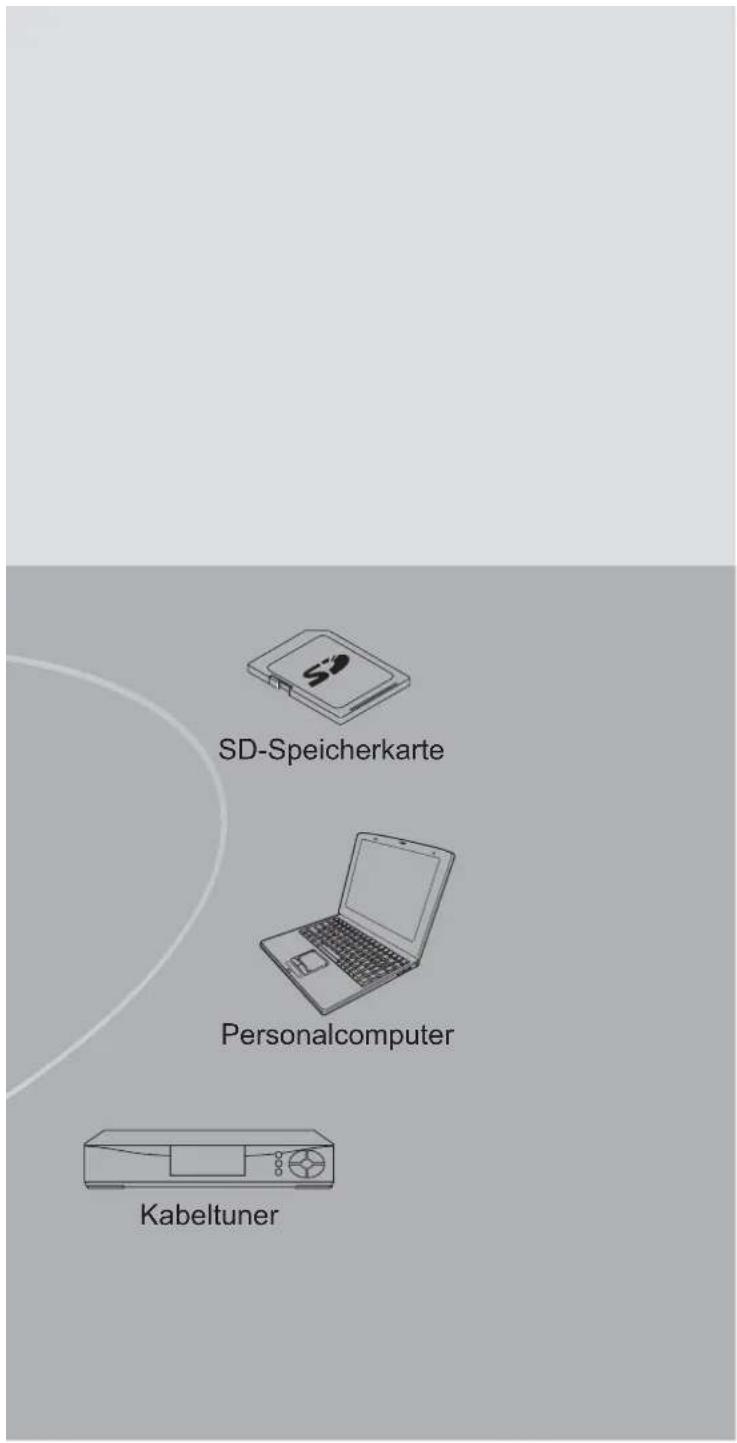

SD-Speicherkarte Personalcomputer Kabeltuner

Dieses Produkt wird unter der AVC Patent Portfolio-Lizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm („AVC-Video“) zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt. Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich. Siehe http://www.mpegla.com.

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND / ODER EINE IHRER TOCHTERGESELLSCHAFTEN HAFTEN IN KEINER WEISE FÜR DIE GENAUGKEIT DER PROGRAMMDATEN DES GUIDE PLUS+ SYSTEMS. AUCH KANN GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER EINE IHRER TOCHTERGESELLSCHAFTEN IN KEINER WEISE FÜR ENSTEHENDE SCHADENSANSPRÜCHE AUS GEWINNVERLUSTEN, GESCHÄFTSVERLUSTEN ODER ANDEREN SPEZIELLEN ODER INDIREKTEN SCHÄDEN, DIE AUFGRUND DES GUIDE PLUS+ SYSTEMS ENTSTANDEN SIND, HAFTBAR GEMACHT WERDEN.

http://www.europe.guideplus.com/

Inhaltsverzeichnis

Bitte unbedingt lesen

• Sicherheitsmaßnahmen (Warnung / Vorsicht)……4
  • Pflege und Instandhaltung 5

Kurzleitfaden

• Mitgeliefertes Zubehör / Sonderzubehör …6
  • Anordnung der Bedienelemente 8

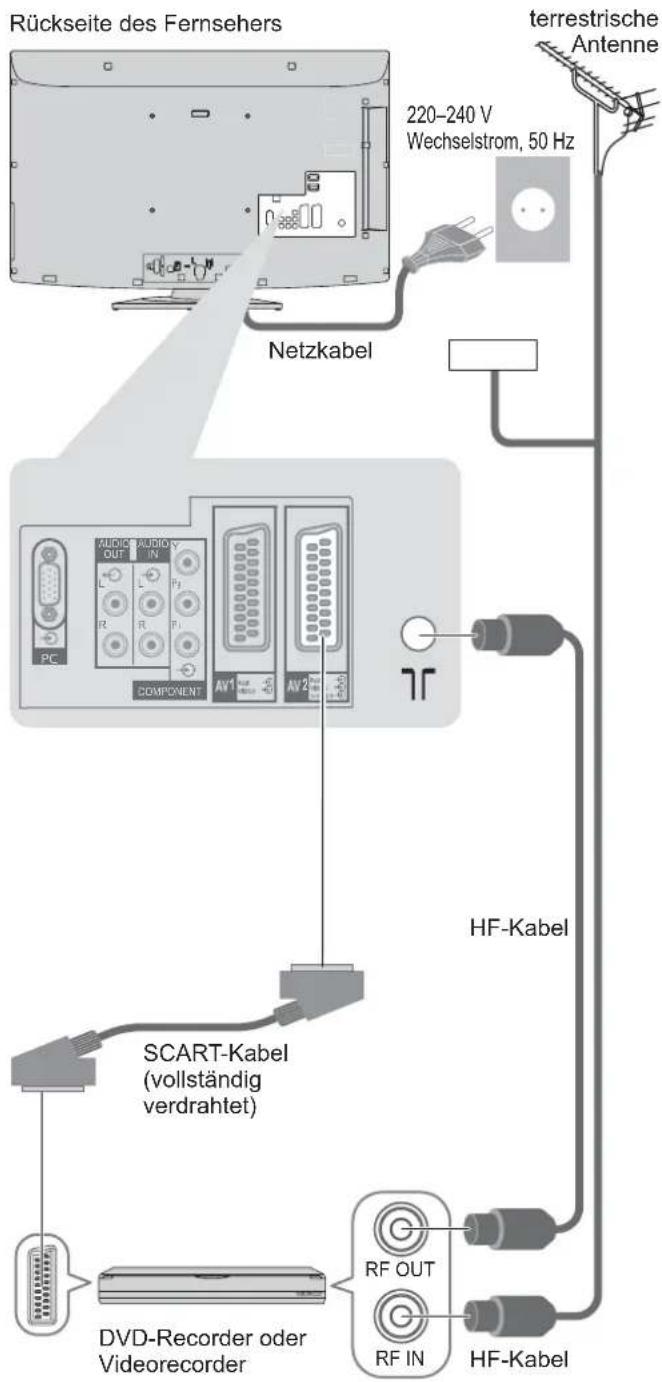

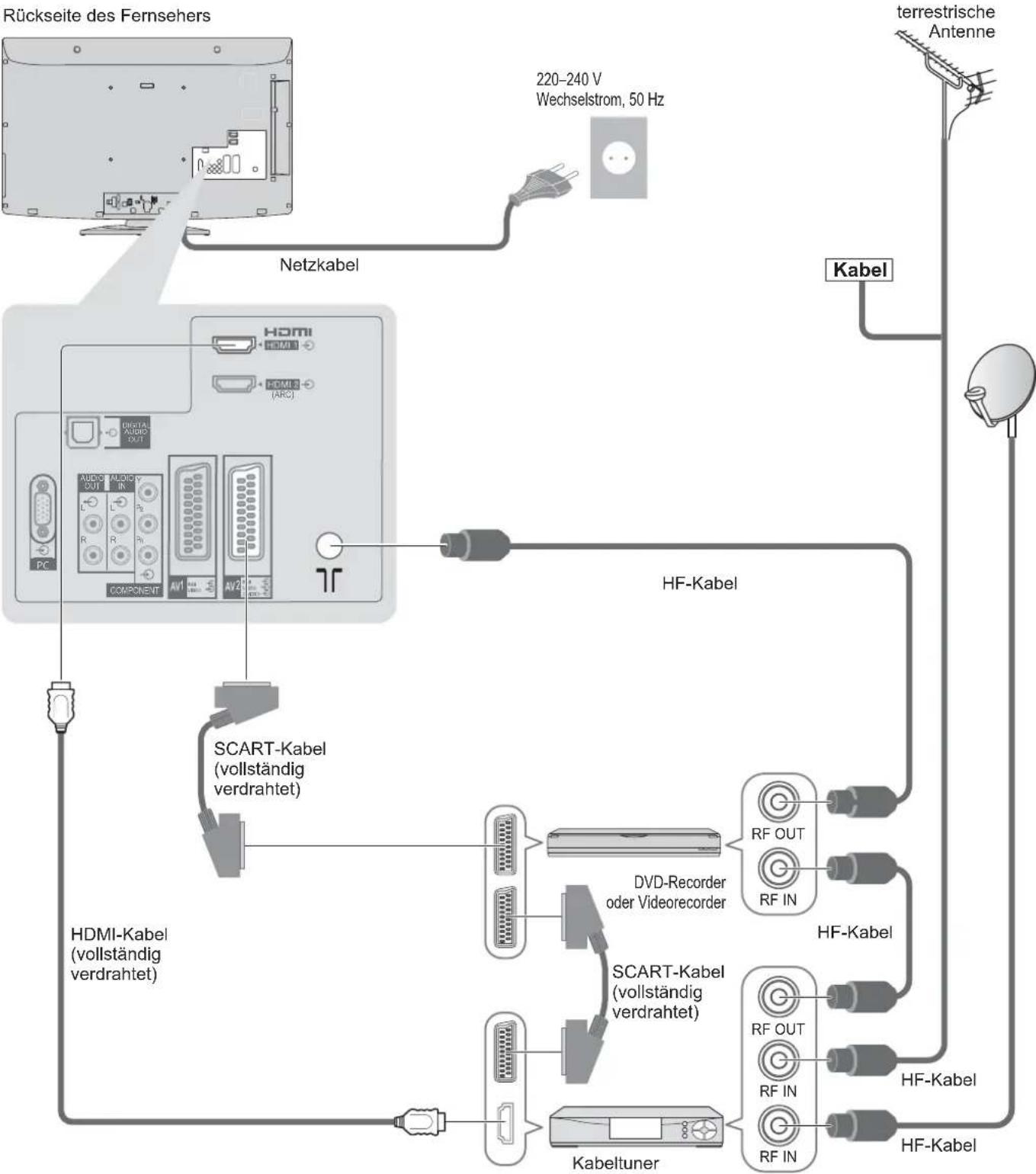

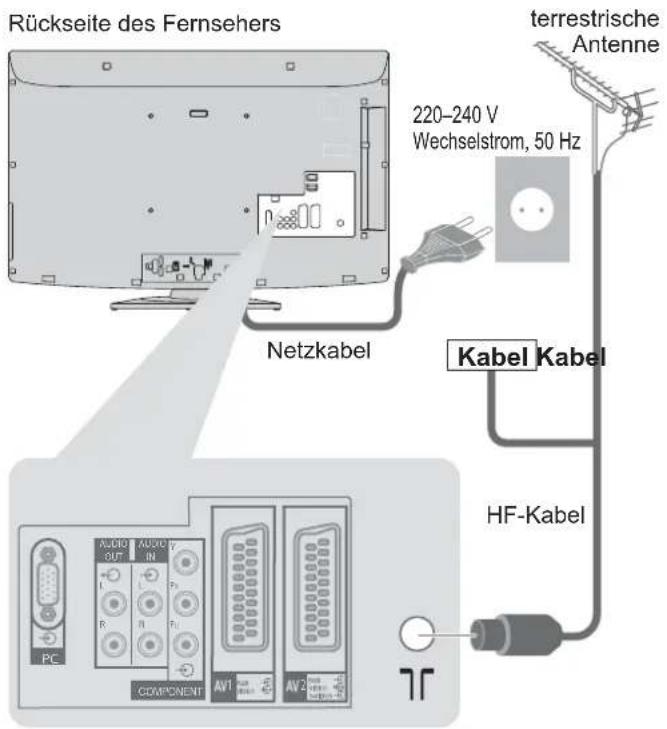

  • Grundlegende Anschlüsse 10

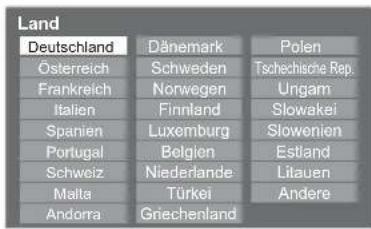

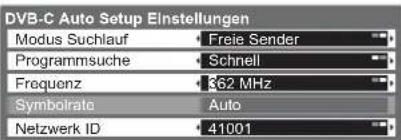

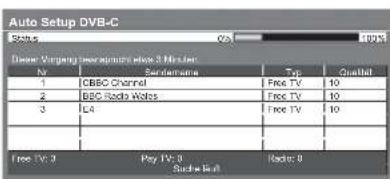

  • Automatische Einrichtung ……12

Einsatz des Fernsehers!

Grundlegende Funktionen

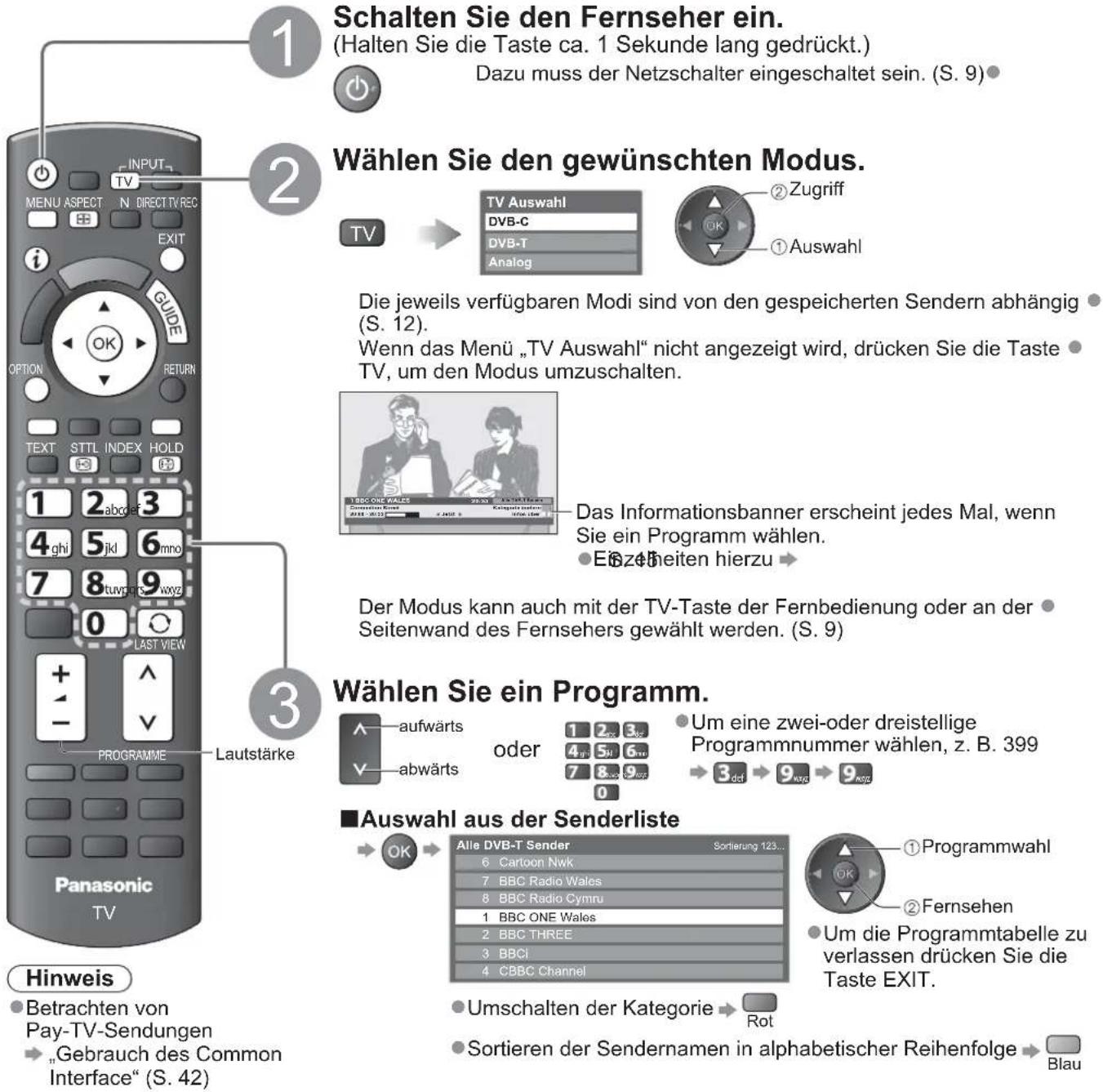

• Betrachten von Fernsehprogrammen……14

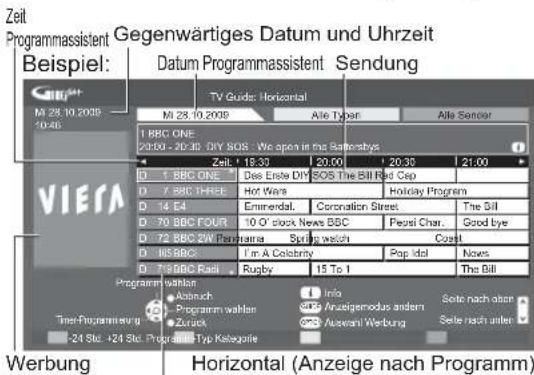

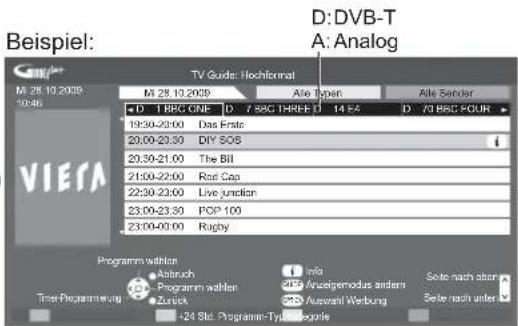

• Verwendung des Programmassistenten……18

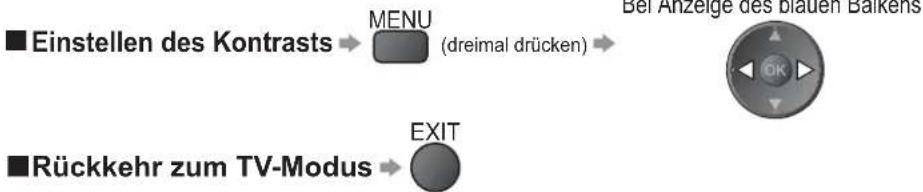

• Betrachten von Videotext 20

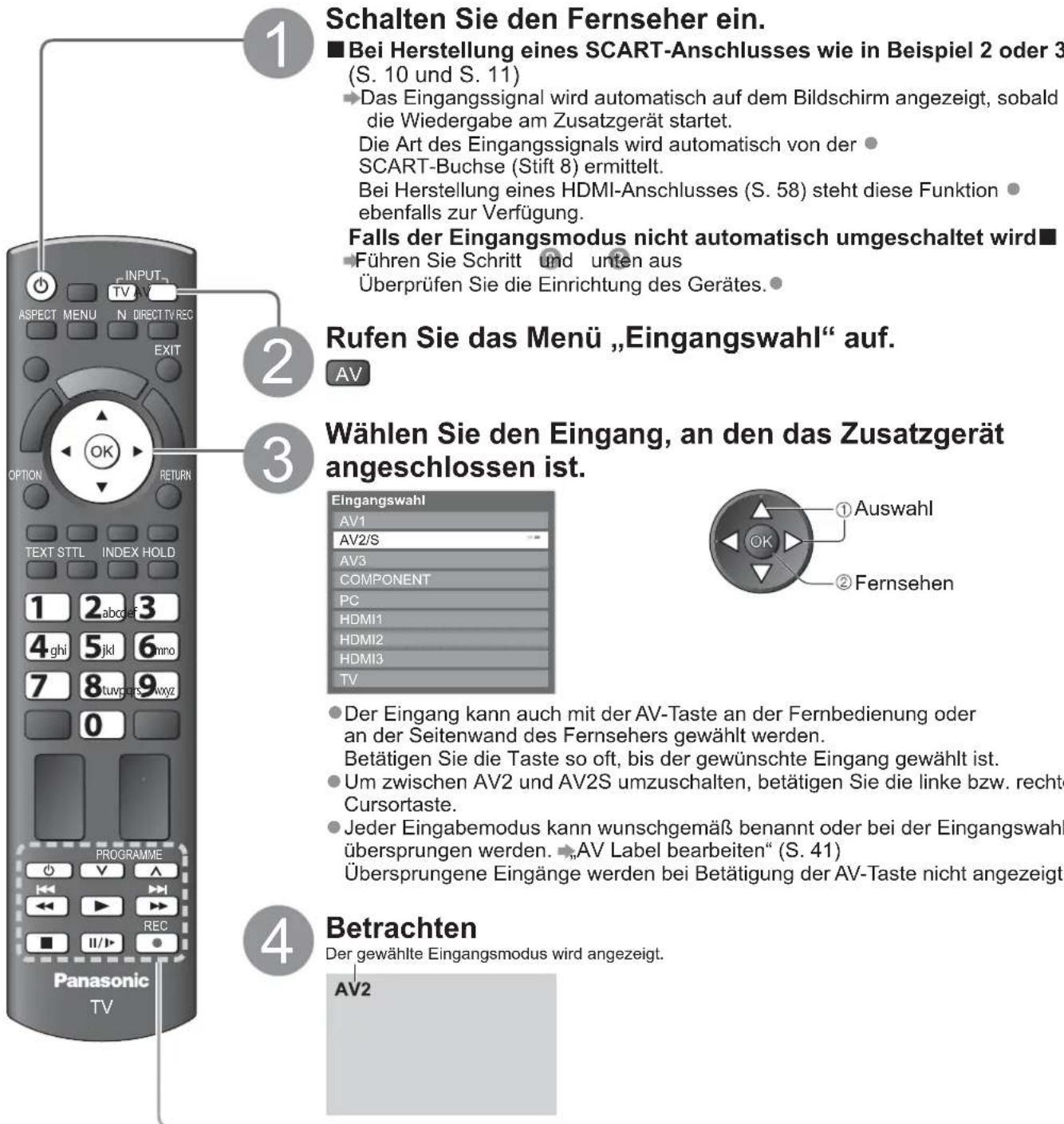

• Betrachten von externen Eingangssignalen …… 22
- Gebrauch von VIERA TOOLS 24

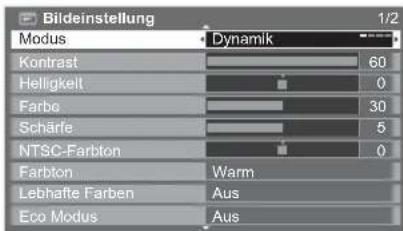

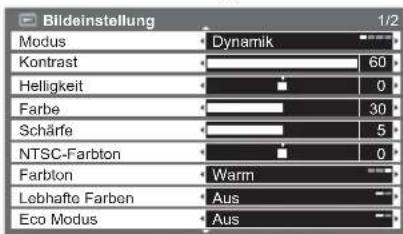

- Gebrauch der Menüfunktionen 25

Weiterführende Funktionen

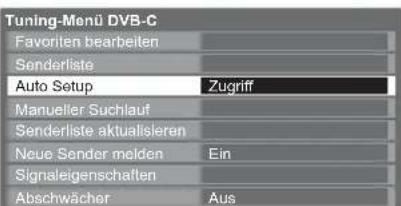

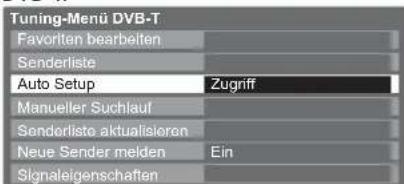

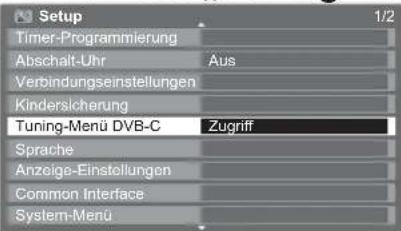

• Sendersuchlauf 32

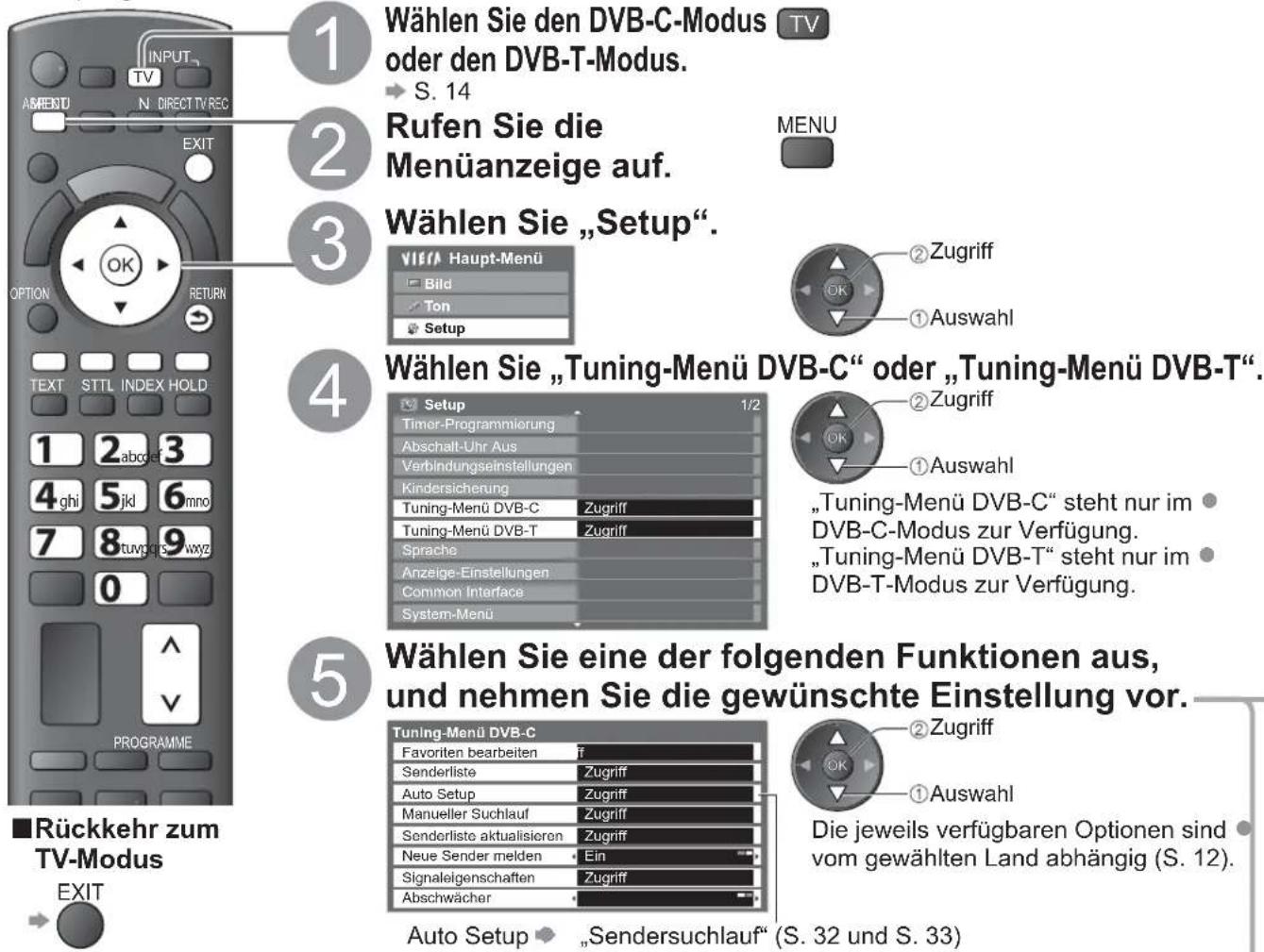

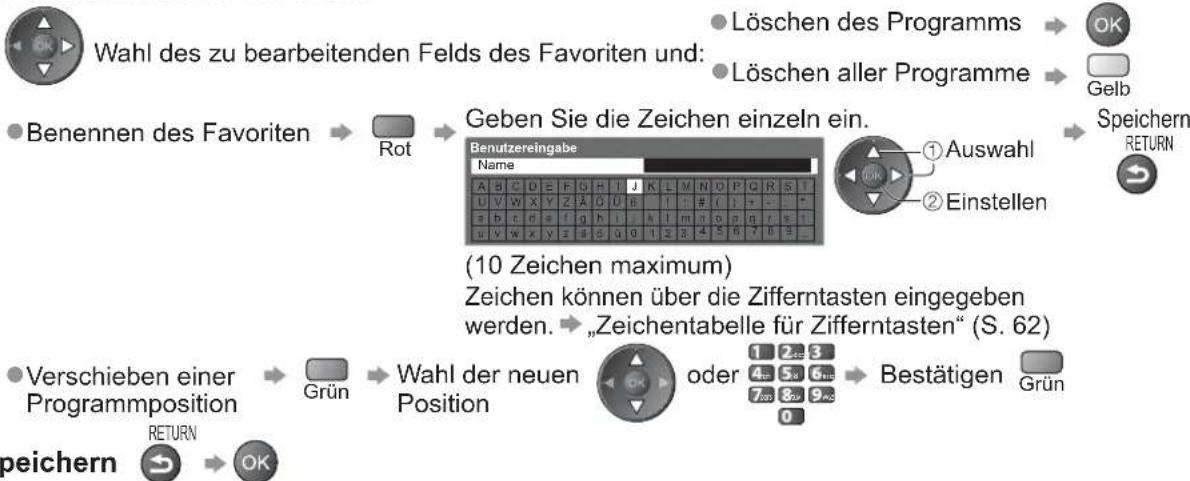

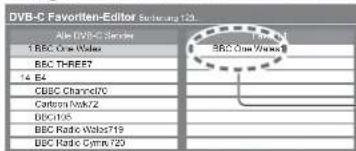

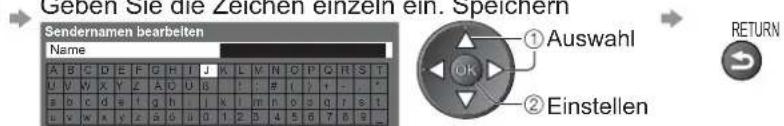

  • Abstimmen und Bearbeiten von Programmen (DVB)……34

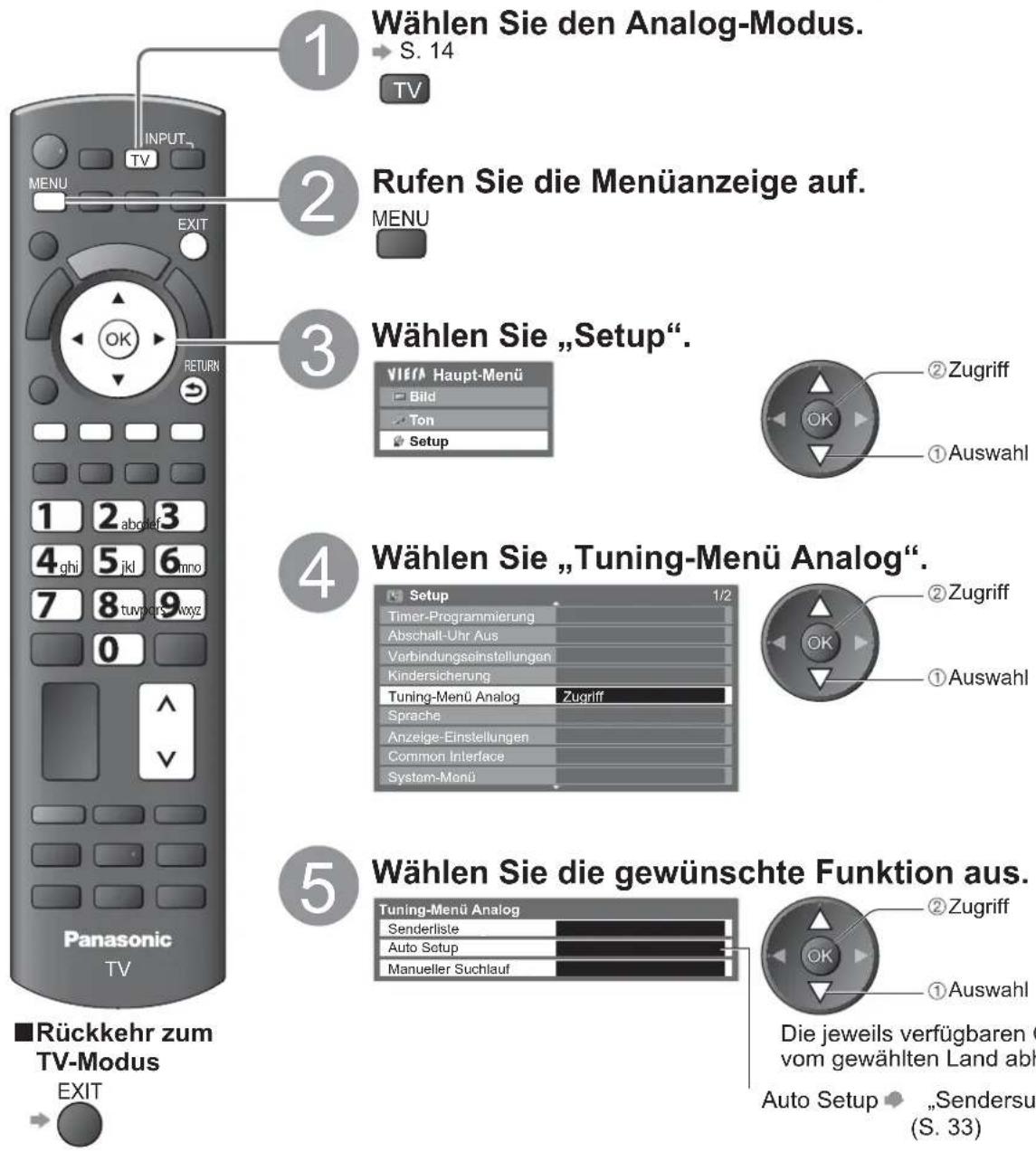

• Abstimmen und Bearbeiten von Programmen (analog) …… 36

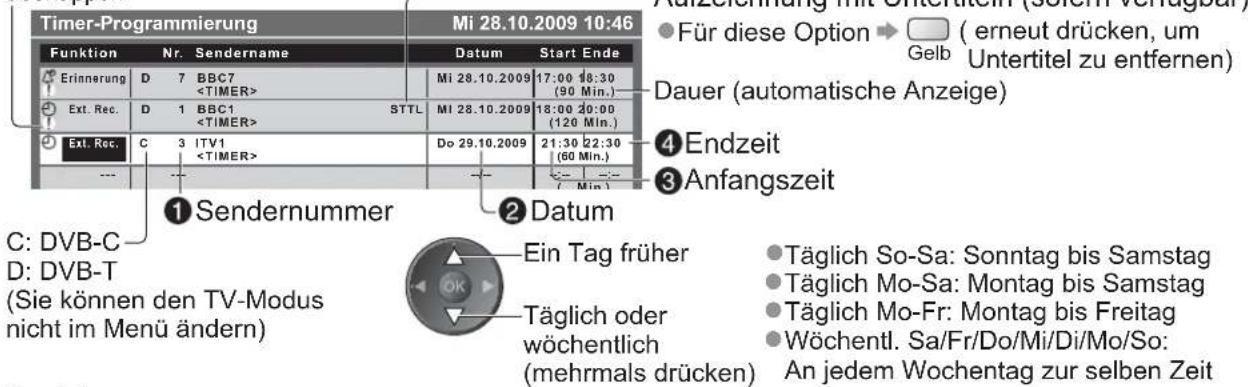

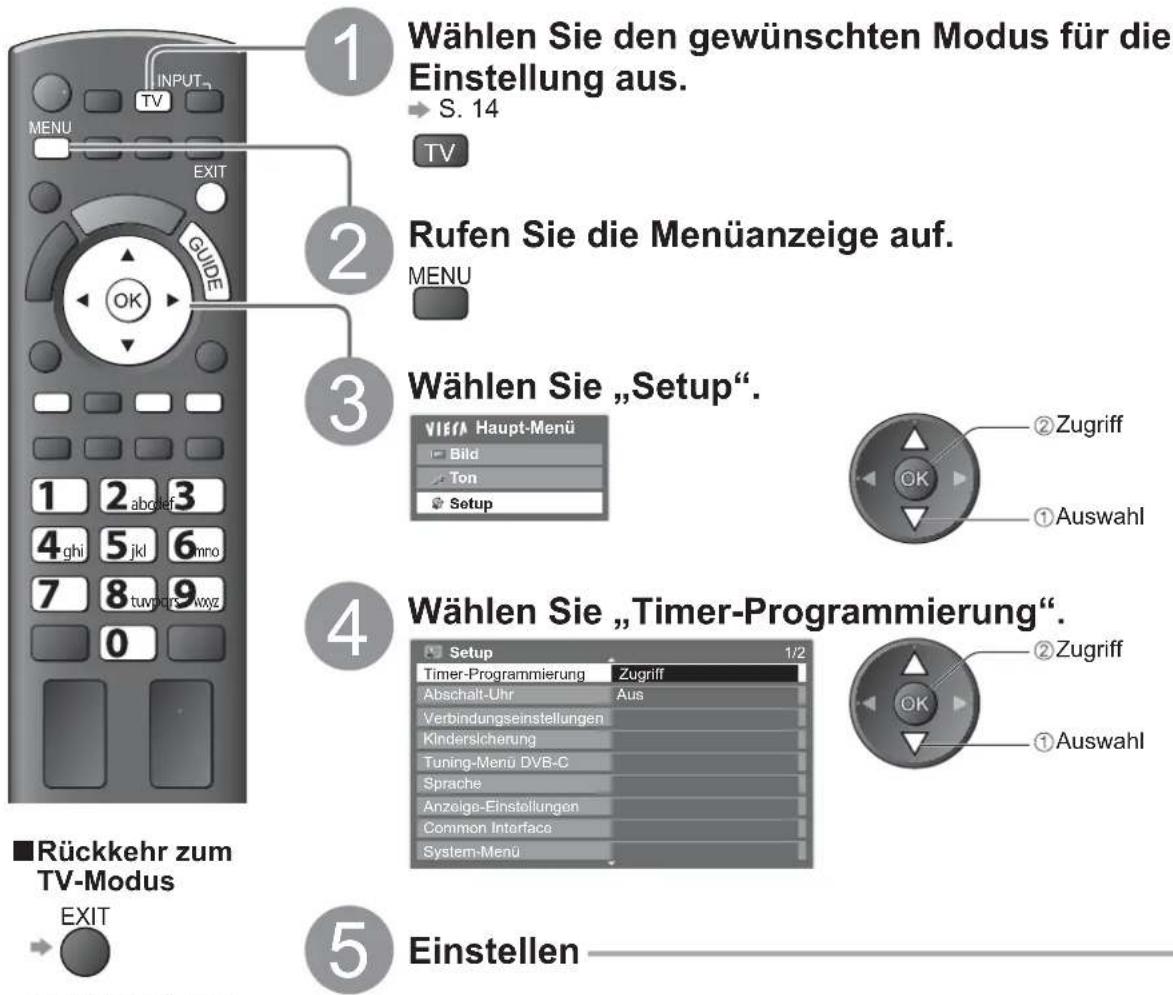

• Timer-Programmierung 38

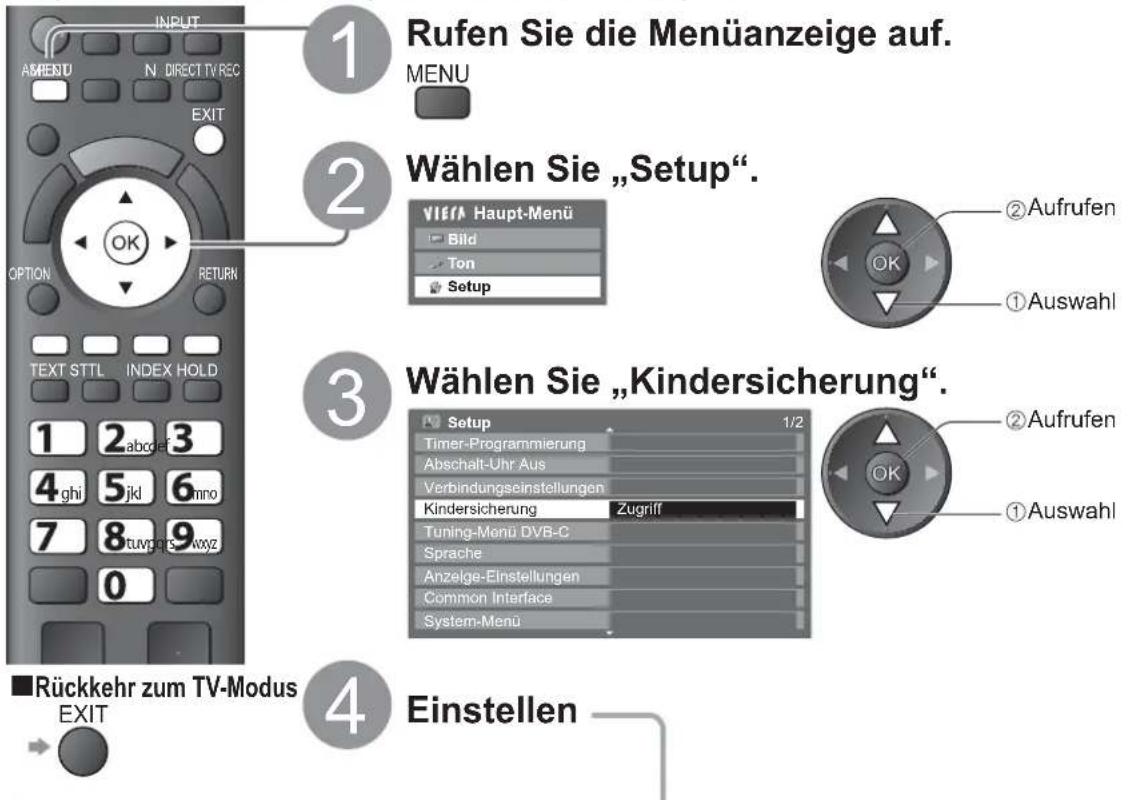

  • Kindersicherung 40

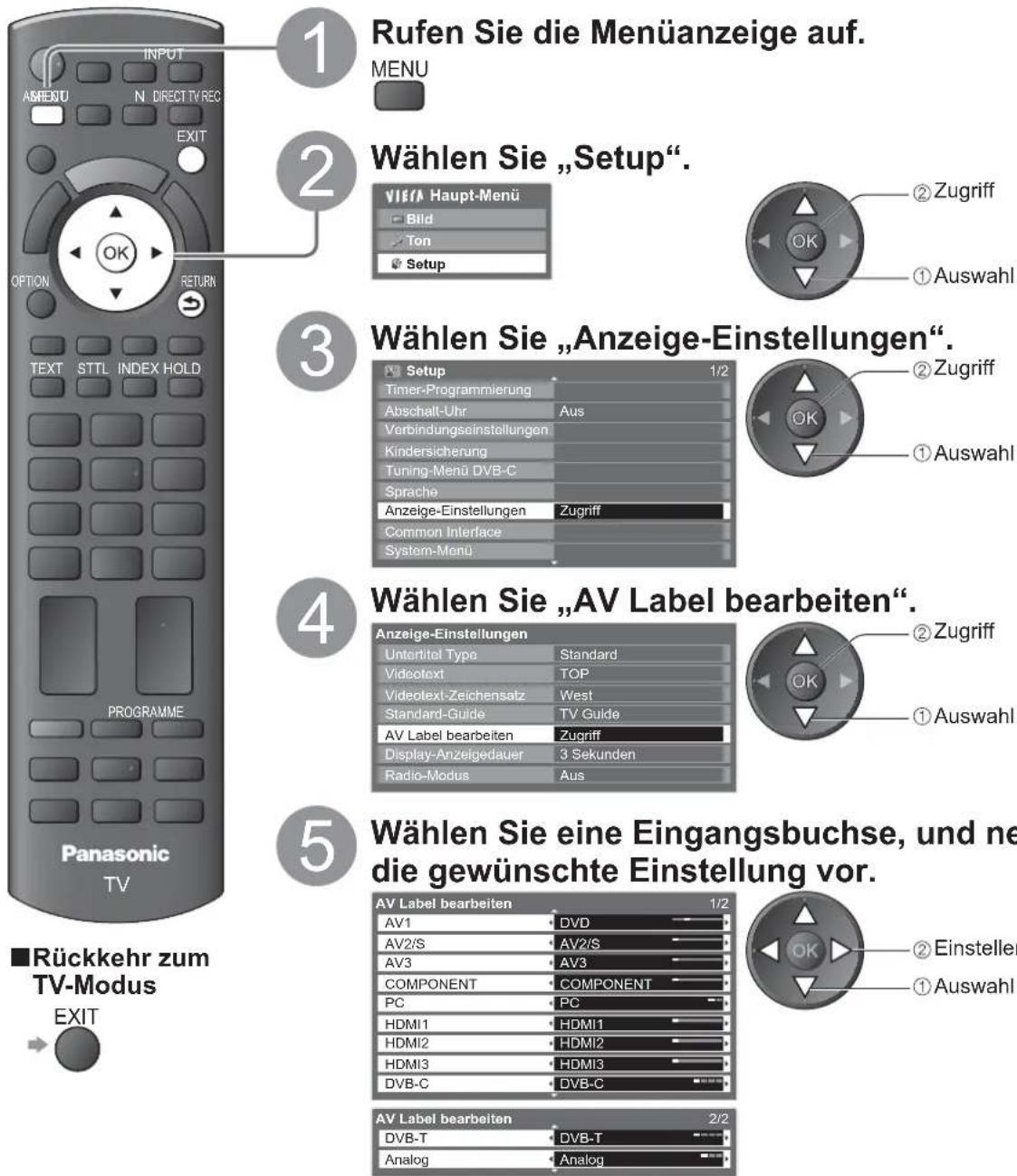

  • AV Label bearbeiten 41

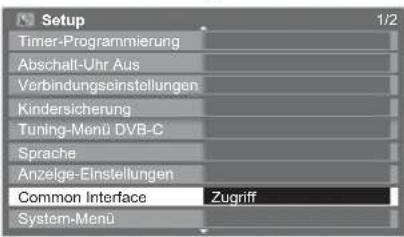

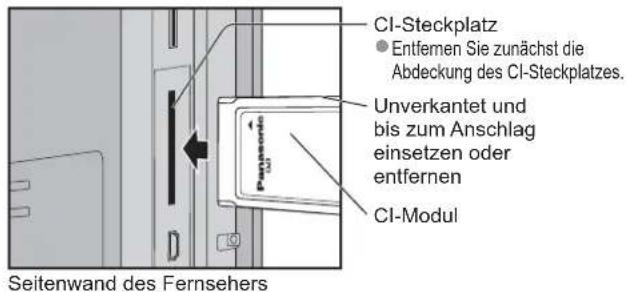

• Gebrauch des Common Interface 42

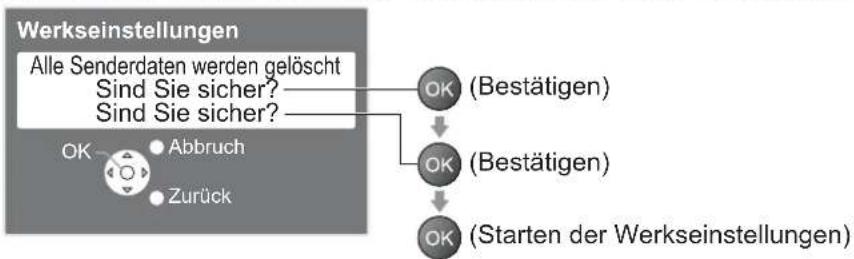

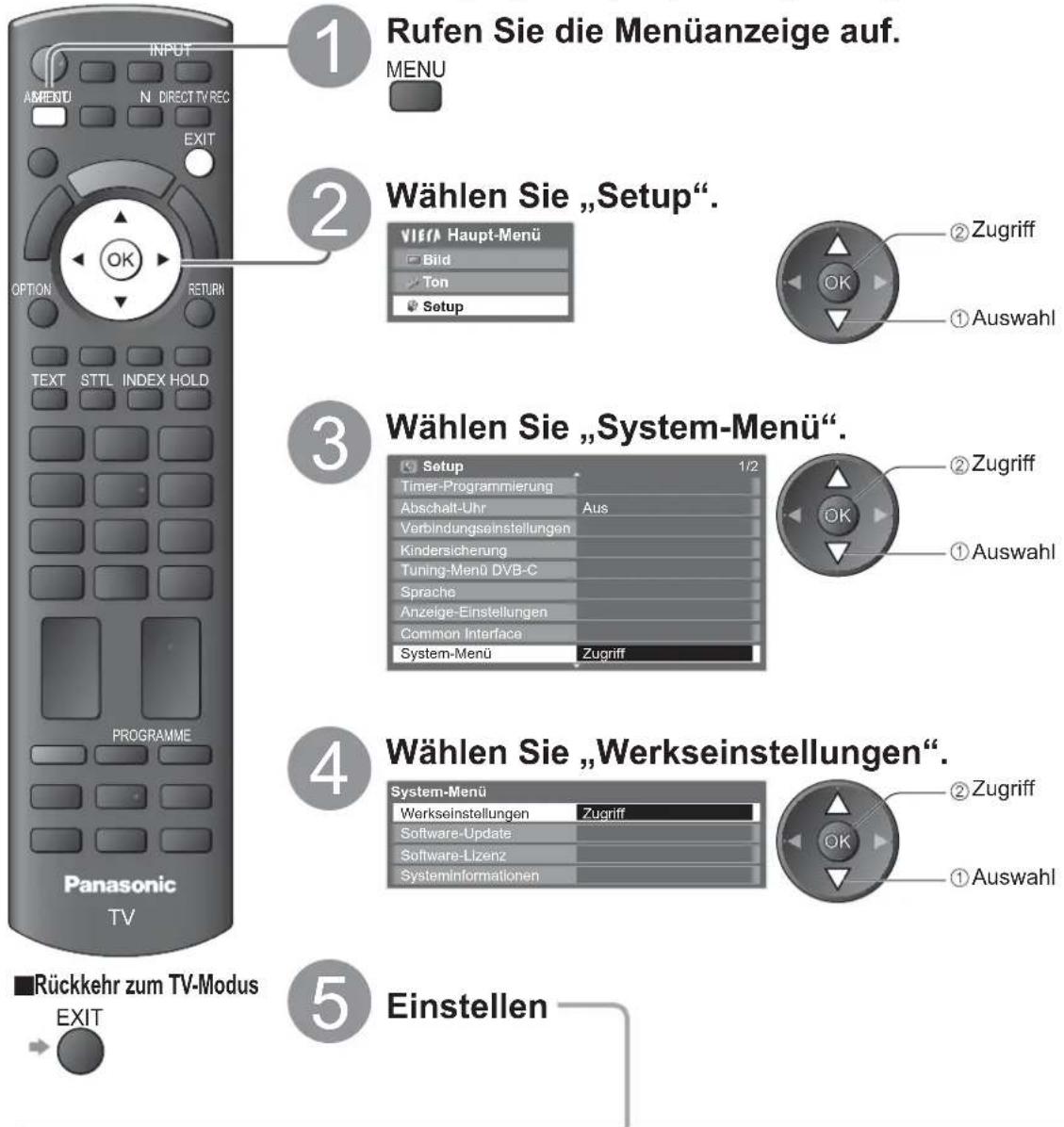

  • Werkseinstellungen 43
• Aktualisieren der Software des Fernsehers …… 44

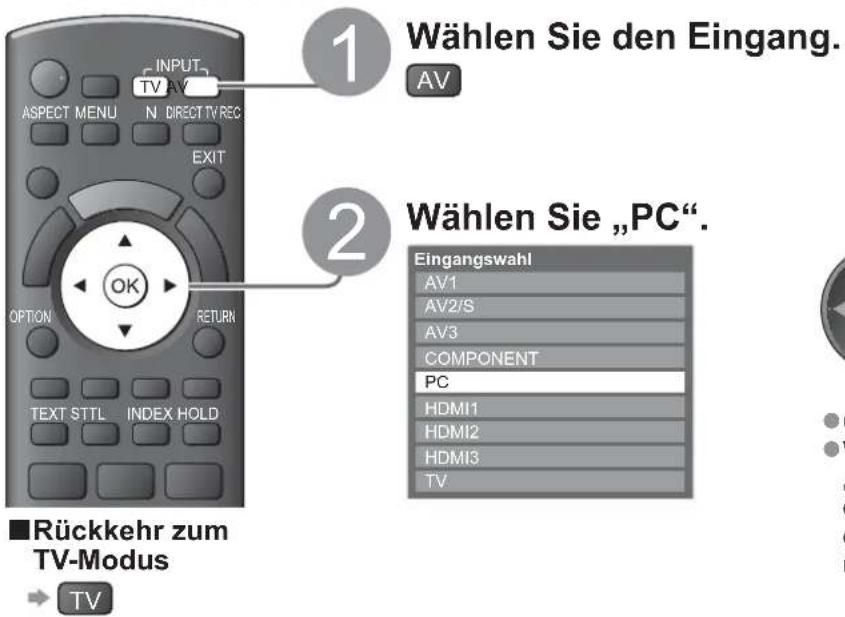

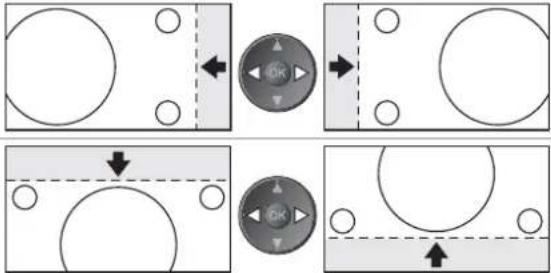

  • Anzeigen von PC-Bildern auf dem Fernsehschirm 45

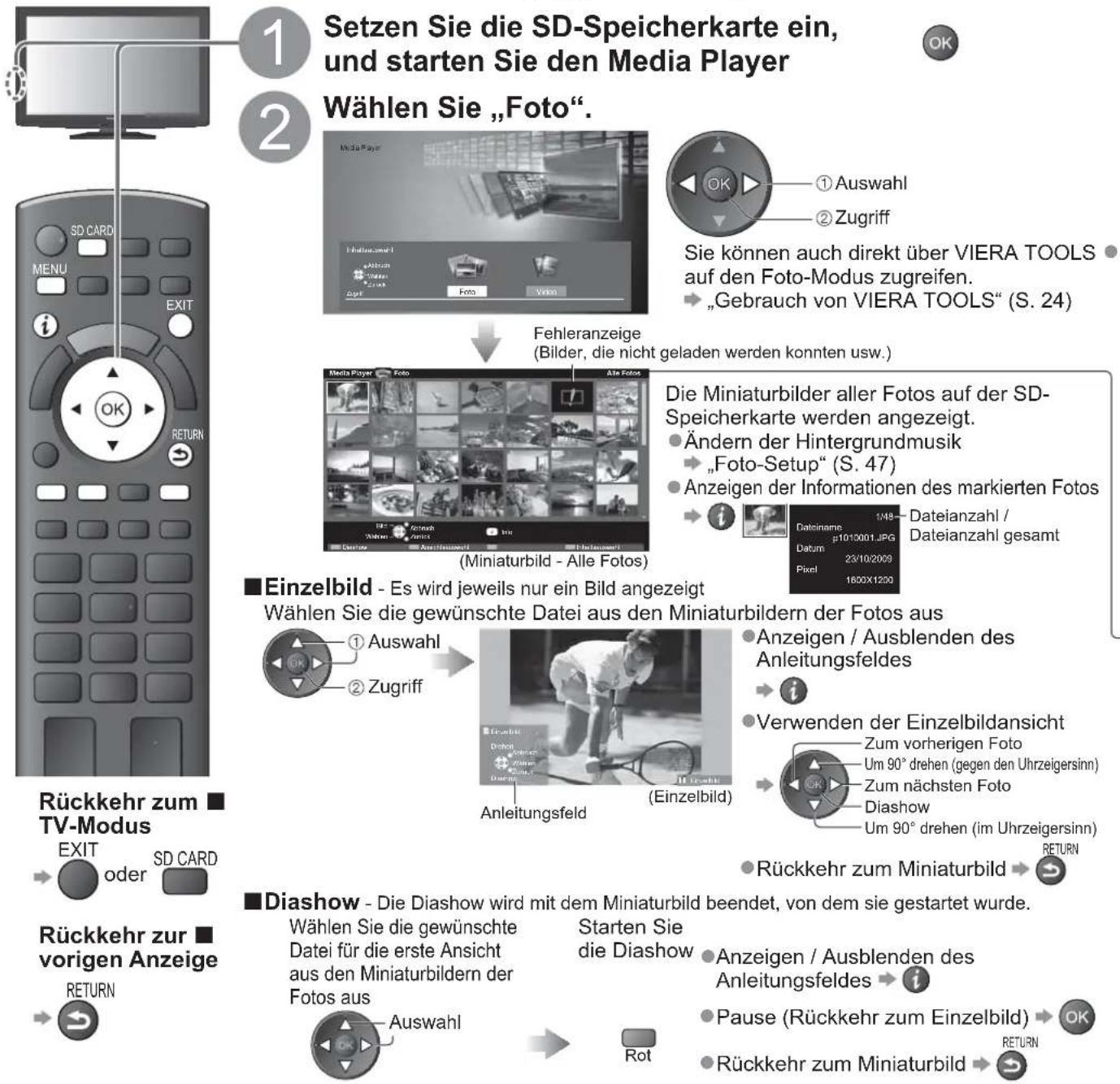

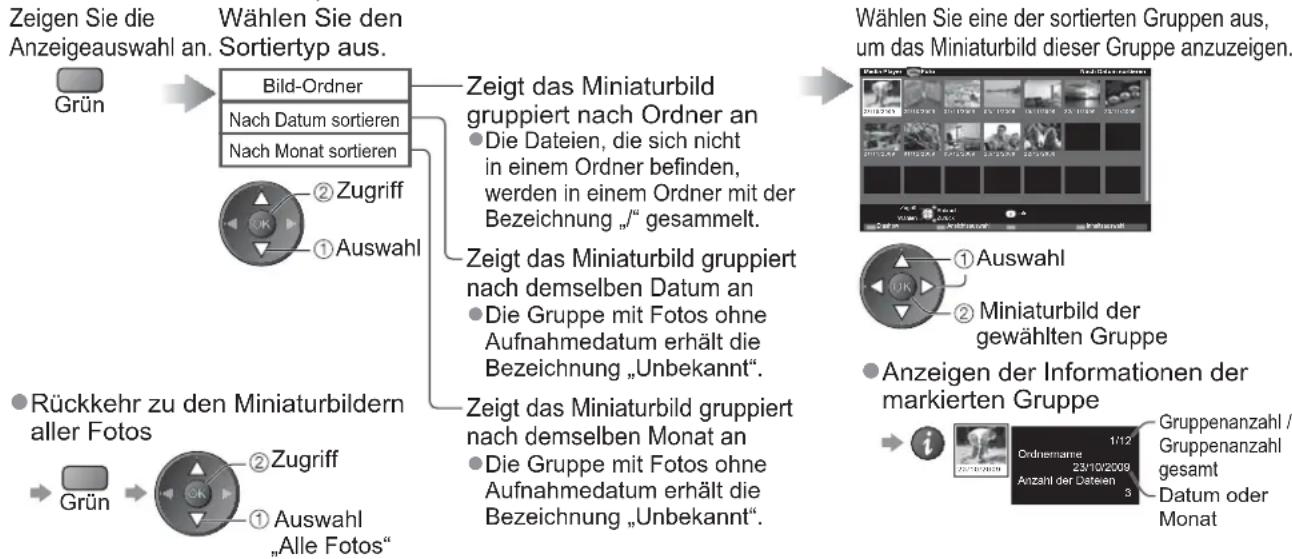

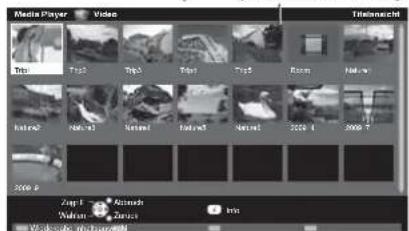

  • Verwenden des Media Players 46

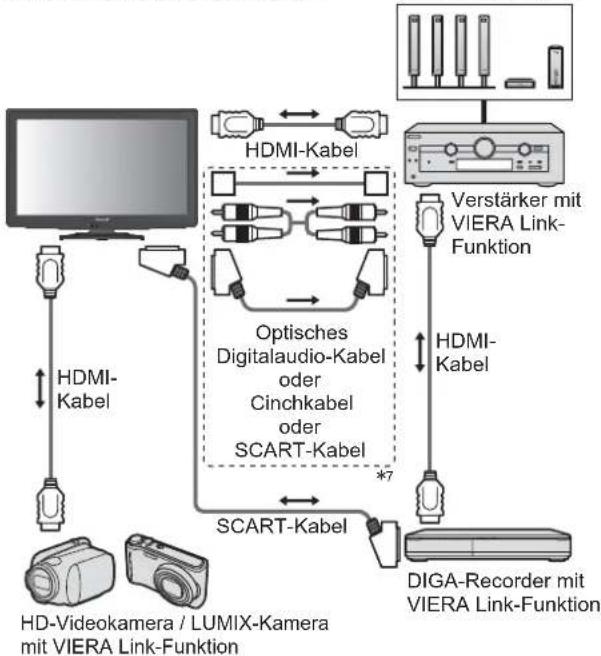

• Link-Funktionen 50 (Q-Link / VIERA Link)

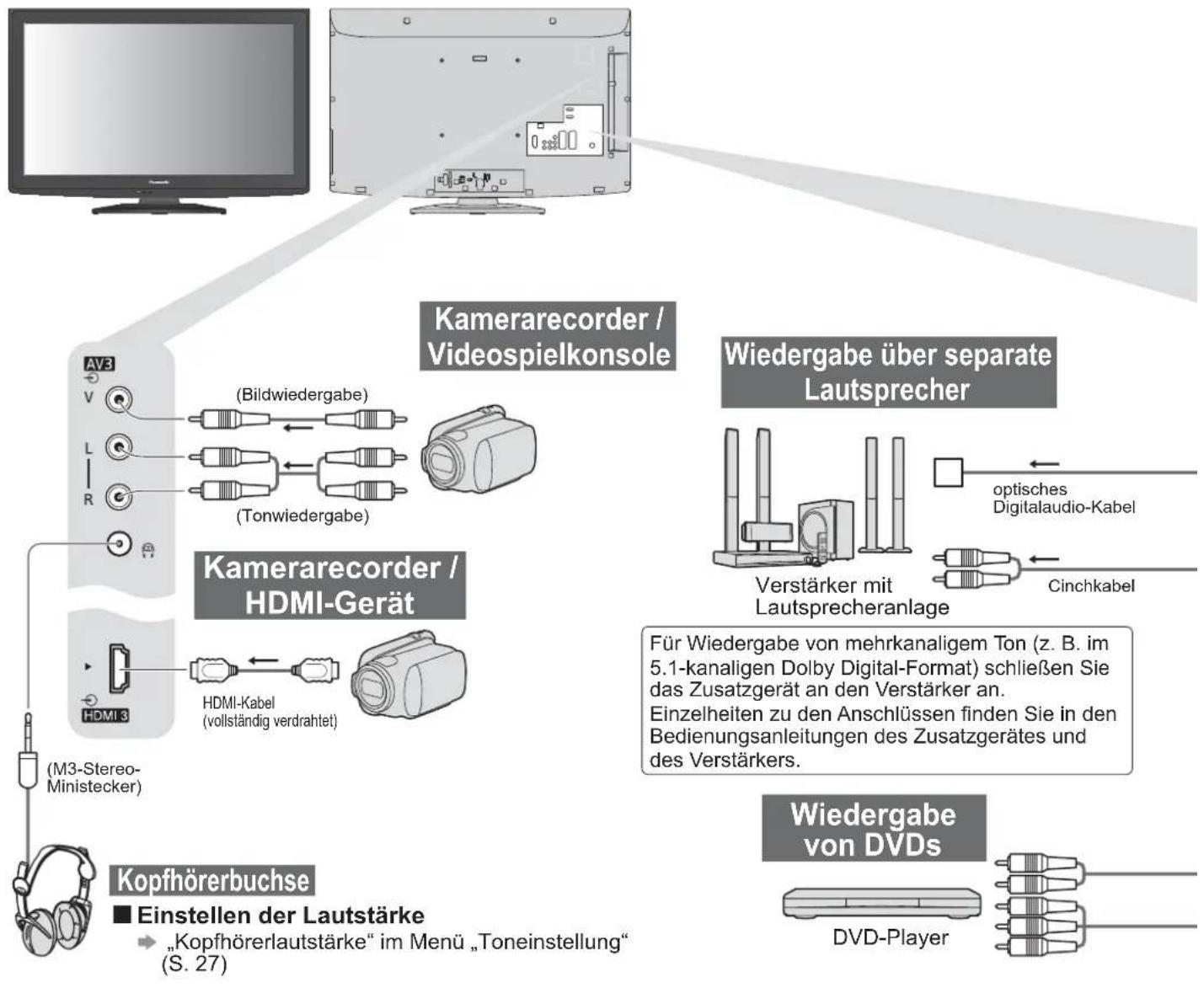

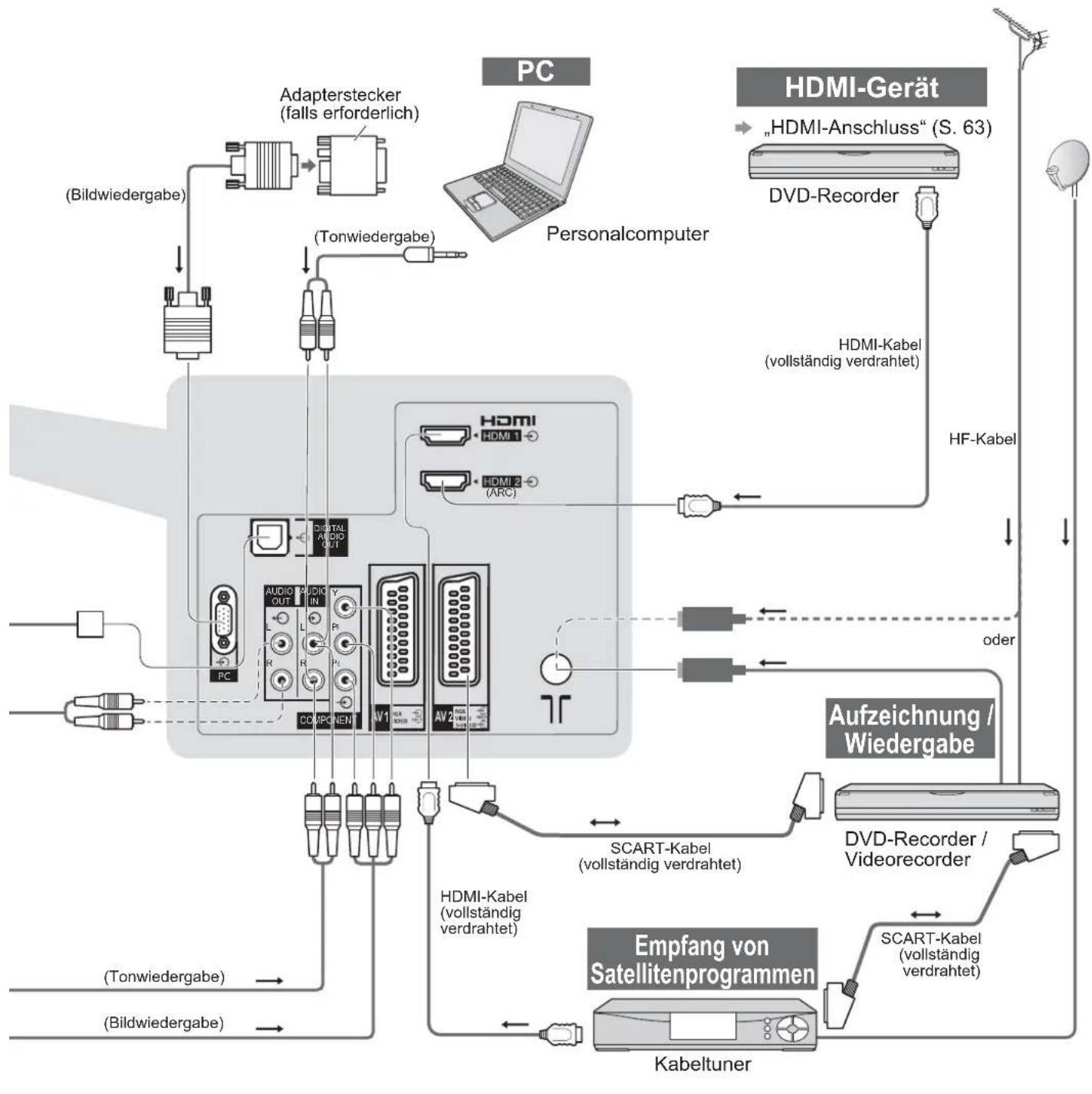

  • Zusatzgeräte 58

Häufig gestellte Fragen usw.

• Technische Informationen 60
- Häufig gestellte Fragen 65
• Technische Daten 67
• Lizenzinformationen 68

Sicherheitsmaßnahmen

Warnung

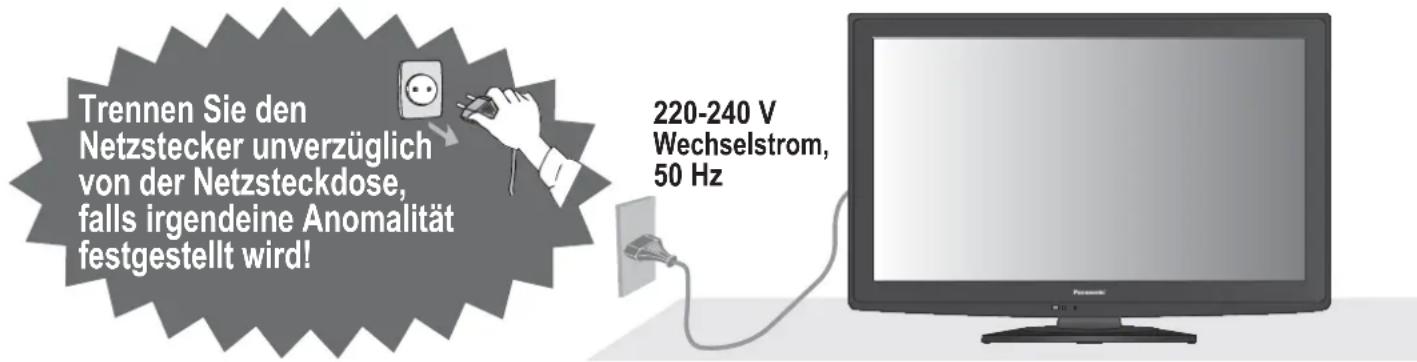

Handhabung von Netzstecker und Netzkabel

• Schieben Sie den Netzstecker bis zum Anschlag in die Netzsteckdose ein. (Ein lockerer Anschluss kann Wärme erzeugen und einen Brandausbruch verursachen.)
  Sichern Sie sich einen einfachen Zutritt zum Stecker des Versorgungskabels.

Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. Anderenfalls besteht die Gefahr eines elektrischen Schlages. Schützen Sie das Netzkabel vor Beschädigung, ein beschädigtes Netzkabel kann einen Brandausbruch oder elektrischen Schlag verursachen.

- Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern. Stellen Sie keine schweren Gegenstände auf das Netzkabel, und vermeiden Sie eine Verlegung des • Netzkabels in der Nähe von Heizkörpern oder anderen Geräten, die sehr heiß werden können. Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden.•

- Ziehen Sie nicht am Netzkabel. Halten Sie das Versorgungskabel während des Abschaltens am Steckergehäuse. Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose. - Sorgen Sie dafür, dass die Netzchnur vom Fernsehgerät nicht gequetscht wird.

Trennen Sie den Netzstecker unverzüglich von der Netzsteckdose, falls irgendeine Anomalität festgestellt wird! 220-240 V Wechselstrom, 50 Hz

Stromversorgung

Dieser Fernseher arbeitet mit Wechselstrom von 220-240 V, 50 Hz.

Keine Gehäuseteile entfernen Keine Änderungen am Gerät vornehmen

Im Geräteinneren befin den sich Bauteile, die hohe Spannung führen und starke elektrische Schläge verursachen können. Im Inneren des Geräts sind keine Teile vorhanden, die vom Benutzer gewartet werden könnten.

- Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic-Fachhändler überprüfen, einstellen oder reparieren.

Setzen Sie das Fernsehgerät niemals Regen oder Feuchtigkeit aus

Um Feuer und Stromschlägen vorzubeugen, vermeiden Sie es, das Gerät Regen und Feuchtigkeit auszusetzen. Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllten Gefässe, wie z. B. Vasen, auf oder über dem Gerät platziert werden und halten Sie das Gerät von Tropf-oder Spritzwasser fern.

Setzen Sie das Fernsehgerät weder direktem Sonnenlicht noch anderen Wärmequellen aus

Das Gerät sollte keiner direkten Sonneneinstrahlung und anderen Hitzequellen ausgesetzt werden.

Zur Verhinderung von Brandgefahr niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Nähe des Fernsehgerätes aufstellen

Fremdgegenstände aus dem Geräteinneren fernhalten

- Verhindern Sie, dass Gegenstände in die Lüftungsschlitze gelangen (dies kann einen Brandausbruch oder elektrischen Schlag zur Folge haben).

Stellen Sie das Fernsehgerät auf keine instabilen Flächen

- Anderenfalls kann das Gerät herunterfallen oder umkippen.

Verwenden Sie nur empfohlene originale Ständer / Montageeinrichtungen

• Werden nicht genehmigte Standfüße oder andere Befestigungen verwendet, kann die Stabilität des Gerätes beeinträchtigt werden und so Verletzungsgefahr entstehen. Beauftragen Sie ihren Panasonic-Fachhändler mit der Aufstellung oder Installation des Gerätes.
• Verwenden Sie nur zugelassene Standfüsse/Wandhalterungen zur Montage des Gerätes (S. 6 – 7).

SD-Karten oder andere gefährliche Gerätekleinteile von Kindern fernhalten

• Kleine Kinder könnten SD Karten sowie andere kleine Gegenstände verschlucken. Nehmen Sie bitte die SD Karte sofort nach der Verwendung heraus und bewahren Sie diese außerhalb der Reichweite von Kindern auf.
• Kleinteile können von Kindern verschluckt werden. Bewahren Sie solche Teile ausserhalb der Reichweite von Kindern auf.

Vorsicht

Vor dem Reinigen des Gerätes den Netzstecker ziehen■

- Wenn das Gerät während der Reinigung mit der Netzsteckdose verbunden ist, kann dies einen elektrischen Schlag zur Folge haben.

Nehmen Sie den Netzstecker vom Stromnetz ab, wenn Sie das Fernsehgerät ■ eine längere Zeit nicht benutzen.

• Wenn das Fernsehgerät am Netz angeschlossen ist, entnimmt es stets eine geringe Menge elektrische Energie, auch im ausgeschalteten Zustand.
• Vor dem Anschluss / der Trennung von Kabeln immer den Netzstecker aus der Steckdose ziehen.

Die Belüftungsschlitze an der Rückwand nicht blockieren■

● Die Zusatzlüftung ist notwendig, damit Störungen elektronischer Bestandteile verhütet werden.
- Decken Sie nicht die Belüftungsöffnungen mit Gegenständen wie Zeitungen, Decken und Vorhängen ab.

Wir empfehlen, einen minimalen Abstand von 10 cm vom Fernsehgerät frei zu lassen, und zwar auch wenn sich das Gerät innerhalb eines Schranks oder zwischen Regalen befindet.

Wenn Sie den Standfuß verwenden, lassen Sie zwischen dem unteren Teil des Fernsehgerätes und dem Fußboden etwas Freiraum.

- Wenn Sie den Ständer nicht verwenden, sorgen Sie dafür, dass die Öffnungen im Unterteil des Fernsehgerätes nicht versperrt werden.

Mindestabstand

10 10 10 (cm)

Vermeiden Sie jegliche Gewalteinwirkung auf das Display des Gerätes ■

- Dies kann zu einer Beschädigung des Gerätes führen, oder Verletzungen verursachen.

■Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen

- Dies kann Ihr Gehör dauerhaft schädigen.

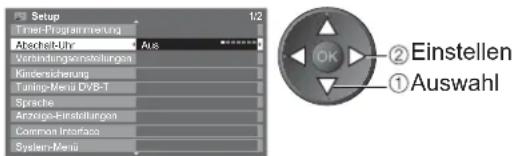

■Bereitschafts-Umschaltautomatik

- Wird ca. 30 Minuten kein Signal empfangen und keine andere Bedienung des Gerätes im Analogbetrieb vorgenommen, schaltet das Fernsehgerät automatisch in den Stand-by Modus.

■Transportieren Sie das Fernsehgerät nur in einer vertikalen Position

Pflege und Instandhaltung

Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose.

Bildschirm, Gehäuse

Regelmäßige Pflege:

Reinigen Sie das Gehäuse, das Display und den Standfuss mit dem weichen Reinigungstuch von Fingerabdrücken, Staub oder leichten Verschmutzungen.

Bei hartnäckiger Verschmutzung:

Das weiche Reinigungstuch mit klarem Wasser oder Wasser mit neutralem Reinigungsmittel (im Verhältnis 1 Teil Reinigungsmittel auf 100 Teile Wasser) anfeuchten und die Oberflächen reinigen. Reiben Sie anschließend mit einem trockenen, weichen Tuch nach.

Vorsicht

Keine harten oder kratzigen Tücher verwenden, welche die Oberflächen beschädigen.
- Kein Wasser oder Reiniger direkt auf der Oberfläche verwenden. Falls Flüssigkeit in das Innere eindringt, kann dies einen Ausfall des Gerätes verursachen.
Schützen Sie die Außenflächen vor Kontakt mit Insektiziden, Lösungsmitteln und anderen leichtflüchtigen Substanzen. Diese können die Oberfläche angreifen oder ein Ablösen der Farbe verursachen.
- Kratzen oder klopfen Sie nicht mit Fingernägeln oder spitzen Gegenständen gegen die Oberfläche des Displays.
- Sie sollten das Gehäuse des Gerätes und den Standfuß nicht über längere Zeit dem Kontakt mit Gummi oder PVC aussetzen. Dies kann die Qualität der Oberfläche beeinträchtigen.

Netzstecker

Reiben Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. Feuchtigkeit und Staub können einen Brandausbruch oder elektrischen Schlag verursachen.

Mitgeliefertes Zubehör / Sonderzubehör

Standardzubehör

Fernbedienung □ N2QAYB000487

Bedienungsanleitung □

Pan-Europäische Garantie □

Bitte vergewissern Sie sich nach dem Auspacken, dass das

nachstehend aufgeführte Zubehör vollständig vorhanden ist.

Batterien für die Fernbedienung (2) □

R6 (UM3)

Sockel (S. 7) □ Montageschraube □

den Sockel (4)

M4

Sonderzubehör

Wandhalterung

• TY-WK3L2RW

Bitte wenden Sie sich zum Erwerb der empfohlenen Wandhalterung an Ihren Panasonic-Fachhändler. Einzelheiten zur Montage finden Sie in der Installationsanleitung der Wandhalterung.

Rückseite des Fernsehers

200 mm 200 mm

Löcher für die Befestigung einer Wandhalterung

Schrauben zum Befestigen des Gerätes an einer Wandhalterung (Sonderzubehör)

Länge der Befestigungsschraube: Minimum 9 mm, Maximum 12 mm

Der Gebrauch einer anderen als der empfohlenen Panasonic-Wandhalterung sowie eine vom Kunden eigenhändig ausgeführte Wandmontage erfolgen auf eigenes Risiko. Bitte beauftragen Sie unbedingt einen professionellen Monteur mit der Installation Ihres Fernsehers. Bei unsachgemäßer Montage besteht die Gefahr, dass das Gerät herunterfällt, was Verletzungen und eine Beschädigung des Fernsehers zur Folge haben kann. Die Garantieleistung des Herstellers erstreckt sich nicht auf Schäden, die auf eine Montage des Gerätes durch einen Nichtfachmann zurückzuführen sind.
- Wenn Sie optionales Zubehör oder Aufhängungen zur Wandmontage verwenden, beachten Sie immer die Hinweise in der Bedienungsanleitung.
Das Gerät darf nicht direkt unter starke Wärme abstrahlenden Deckenleuchten (wie Punktlichter oder Halogenlampen) montiert werden. Anderenfalls kann es zu einer Verformung oder Beschädigung von Kunststoffteilen des Gehäuses kommen.
- Bei der Montage der Wandhalterung mit Vorsicht vorgehen. Die Aufhängung zur Wandmontage darf an keinen Metallteilen in der Wand geerdet werden. Überprüfen Sie vor der Wandmontage, dass in der Wand keine Strom- oder Wasserleitungen verlegt sind.
- Wenn Sie das Fernsehgerät eine längere Zeit nicht benutzen, demontieren Sie es von der Aufhängung an der Wand, um Sturz und Verletzungen zu verhüten.

Einlegen / Entfernen der Batterien der Fernbedienung

Öffnen Haken

Schließen ngen

Vorsicht

• Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zu einem Auslaufen von Batterieelektrolyt und Korrosion führen, wodurch die Fernbedienung beschädigt wird und es besteht Brand-und Explosionsgefahr.
• Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein.
• Ersetzen Sie nur gegen gleichen oder äquivalenten Typ. Legen Sie keine Batterien unterschiedlicher Sorten ein (z.B. eine Alkali- und eine Manganbatterie).
• Verwenden Sie keine aufladbaren Batterien (Ni-Cd-Akkus) in dieser Fernbedienung
• Batterien dürfen weder verbrannt noch zerlegt werden.
• Setzen Sie die Batterien keiner übermäßigen Wärme aus, z.B. Sonnenstrahlung, Feuer usw.
• Vergewissern Sie sich, dass die Batterien richtig entsorgt werden.

Befestigen des Sockels

Warnung

Den Sockel nicht zerlegen oder modifi zieren.

Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

Vorsicht

Verwenden Sie den Sockel nicht mit irgendwelchen anderen Fernsehern oder Displays.

Anderenfalls kann das Gerät umkippen und beschädigt werden oder Verletzungen verursachen.

De n Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

- Bei Verwendung eines beschädigten Sockels besteht Verletzungsgefahr. Bitte wenden Sie sich ggf. unverzüglich an Ihren Fachhändler.

Bitte verwenden Sie für die Montage nur die mitgelieferten Schrauben und vergewissern Sie sich, dass alle Schrauben fest angezogen sind.

- Falls die Schrauben beim Zusammenbau nicht ausreichend fest angezogen werden, ist der Sockel nicht stabil genug, um den Fernseher zu tragen, so dass dieser umkippen und beschädigt werden kann, wodurch Verletzungen verursacht werden können.

Dafür sorgen, dass das Gerät nicht umgestoßen wird.

- Falls der Fernseher einem starken Stoß ausgesetzt wird oder Kinder auf den Sockel klettern, während der Fernseher daran befestigt ist, kann der Fernseher umstürzen und Verletzungen verursachen.

Das Anbringen und Abnehmen des Fernsehers muss von mindestens zwei Personen ausgeführt werden.

- Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen.

Ⓐ Schraube (4) XSS4+16FNK

B Schraube (4) XYN4+F12FJK

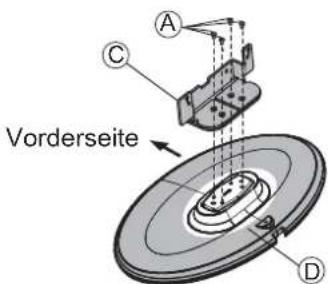

■Zusammenbau des Sockels

Für eine sichere Befestigung des Halters © zum Grundgestell verwenden Sie vier Montageschrauben Ⓐ.

- Achten Sie darauf, die Schrauben fest anzuziehen.

Vorderseite A C D

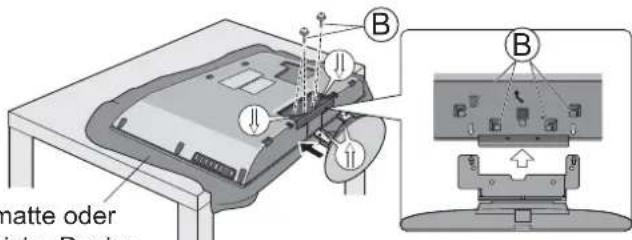

■Befestigen des Fernsehers

Zur sicheren Befestigung nur die beigefügten Montageschrauben Ⓑ verwenden.

- Achten Sie darauf, die Schrauben fest anzuziehen. - Führen Sie diese Arbeiten auf einer ebenen Fläche aus.

B B B matte oder light Docks

Schaumstoffmatte oder eine dicke weiche Decke

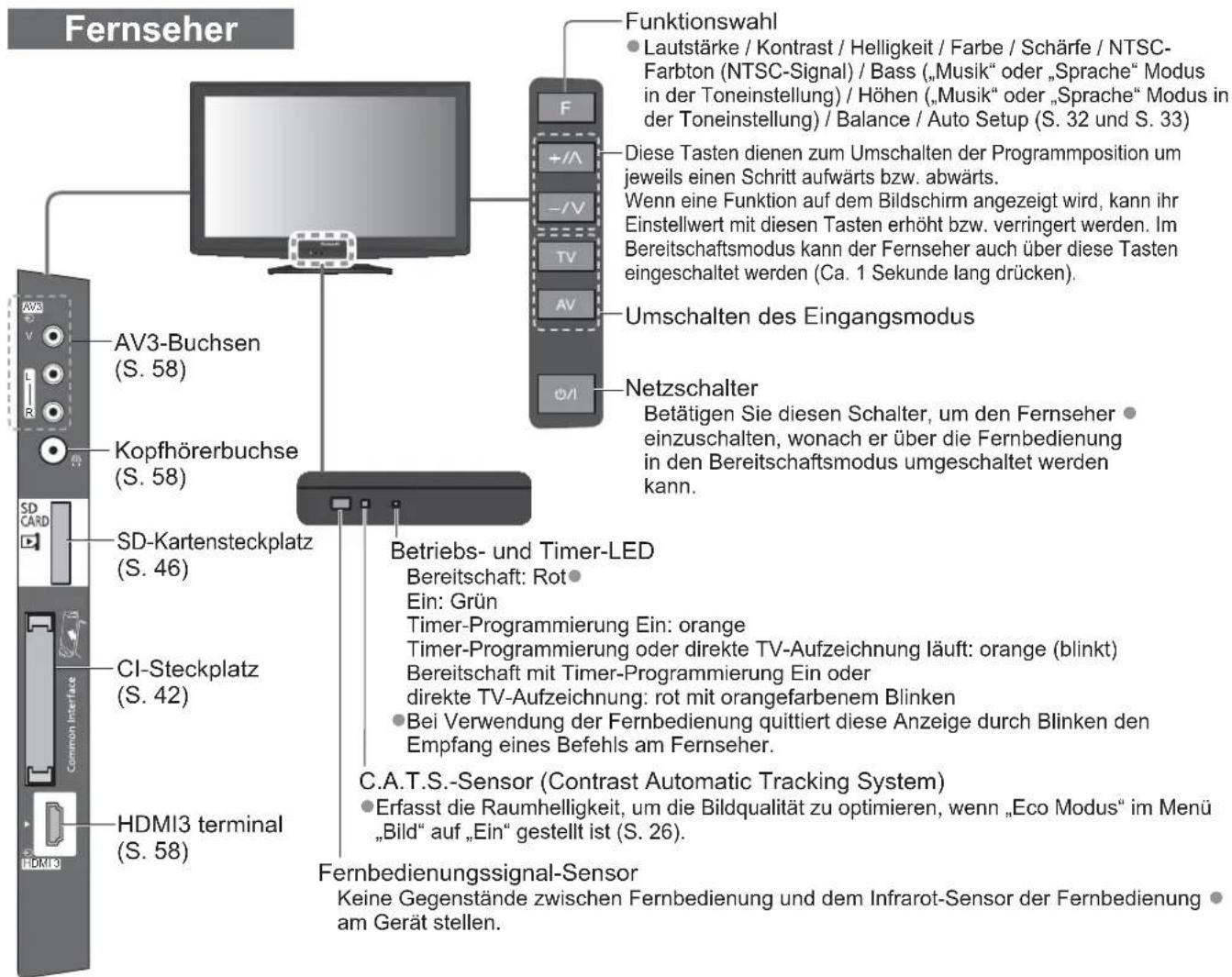

Anordnung der Bedienelemente

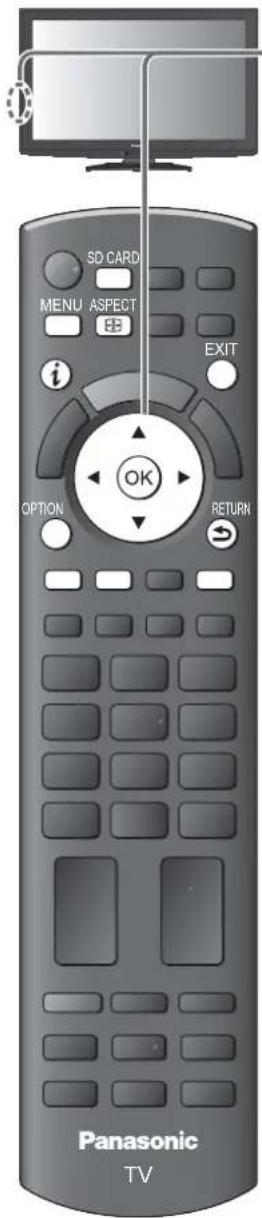

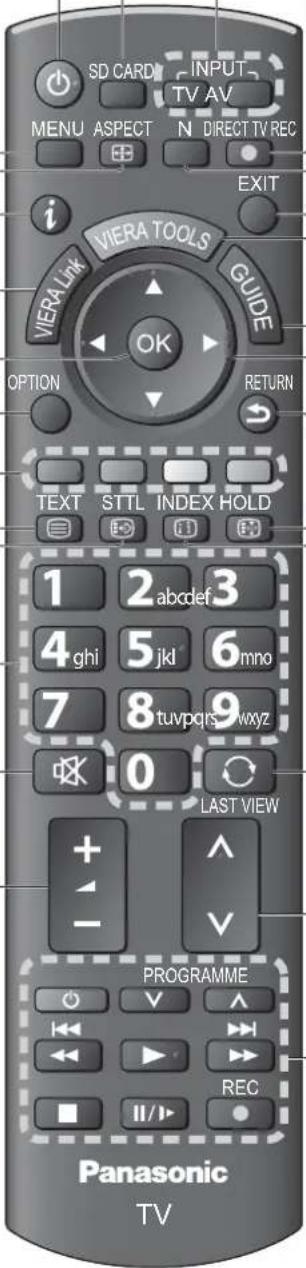

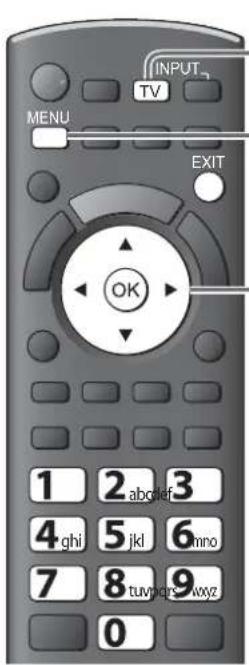

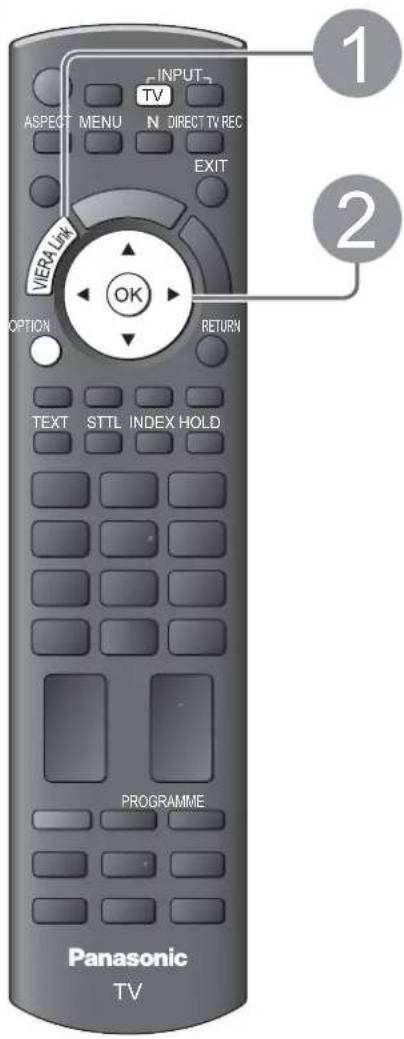

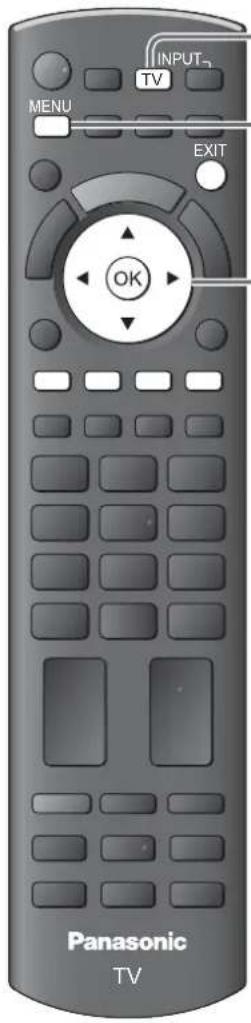

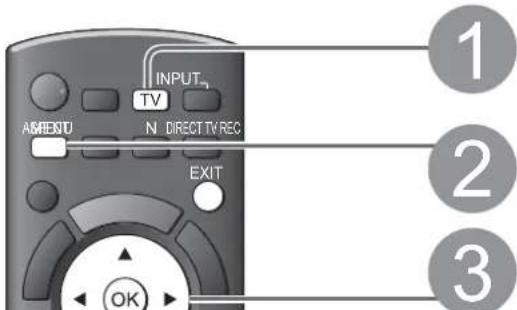

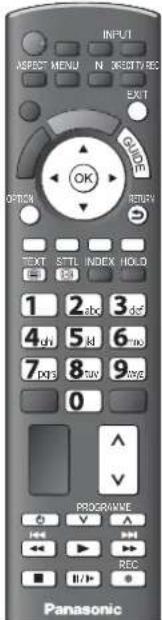

Fernbedienung

Media Player (S. 46)

Umschalten auf den SD-Karten-Anzeigemodus (VIERA IMAGE VIEWER)

Taste Bereitschaft Ein / Aus Umschalten des Fernsehers zwischen Einschalt- und Bereitschaftszustand

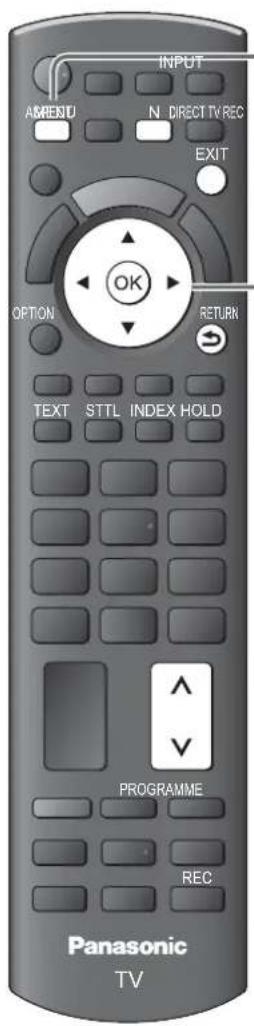

Hauptmenü (S. 25)

Aufrufen der Menüs „Bild“, „Ton“ und „Setup“

Bildseitenverhältnis (S. 16)

- Umschalten des Bildseitenverhältnisses in der Bildseitenverhältnis-Wahlliste

- Das gewünschte Bildseitenverhältnis kann auch durch wiederholtes Betätigen dieser Taste eingestellt werden.

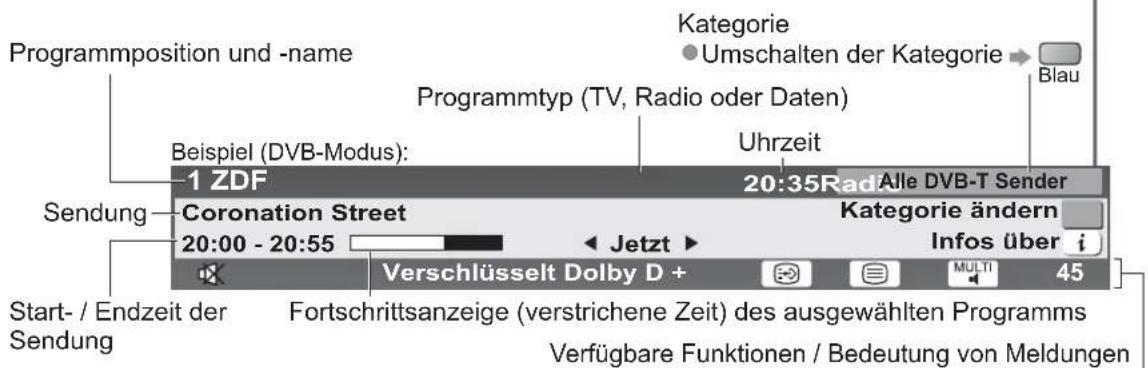

Sender- / Programminformationen (S. 15)

●Anzeigen von Sender- und Programminformationen

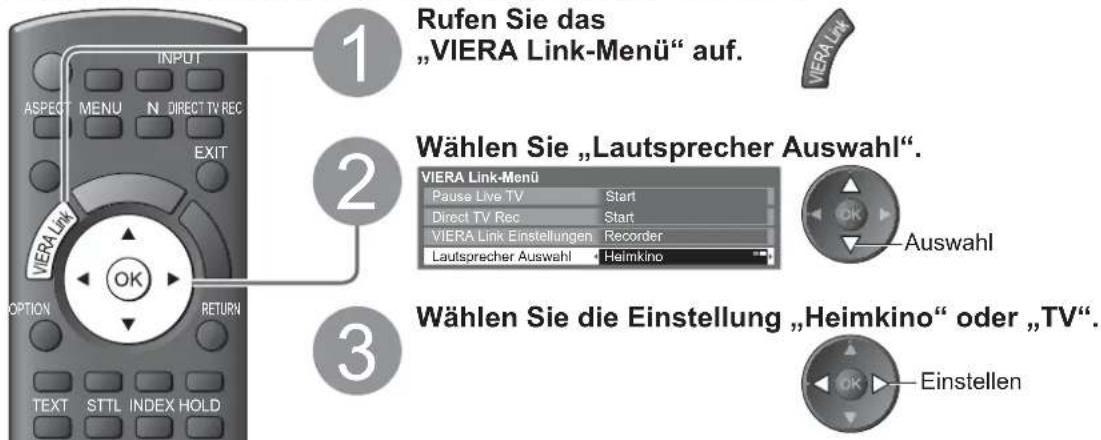

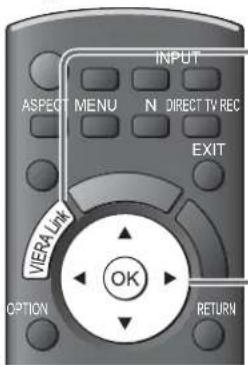

VIERA Link-Menu (S. 54)

Aufrufen des „VIERA Link-Menüs“

OK

Bestätigen von Auswahl und Einstellungen Drücken Sie diese Taste nach Wahl einer Programmposition, um rasch auf ein anderes Programm umzuschalten.

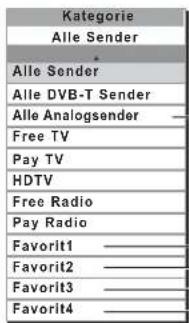

- Anzeigen der Senderliste Aufrufen der Programmtabelle

Optionsmenü (S. 17)

- Bequeme Einstellung der Betrachtungs- und Tonoptionen

Farbige Tasten

Auswahl, Navigation und Bedienung verschiedener Funktionen

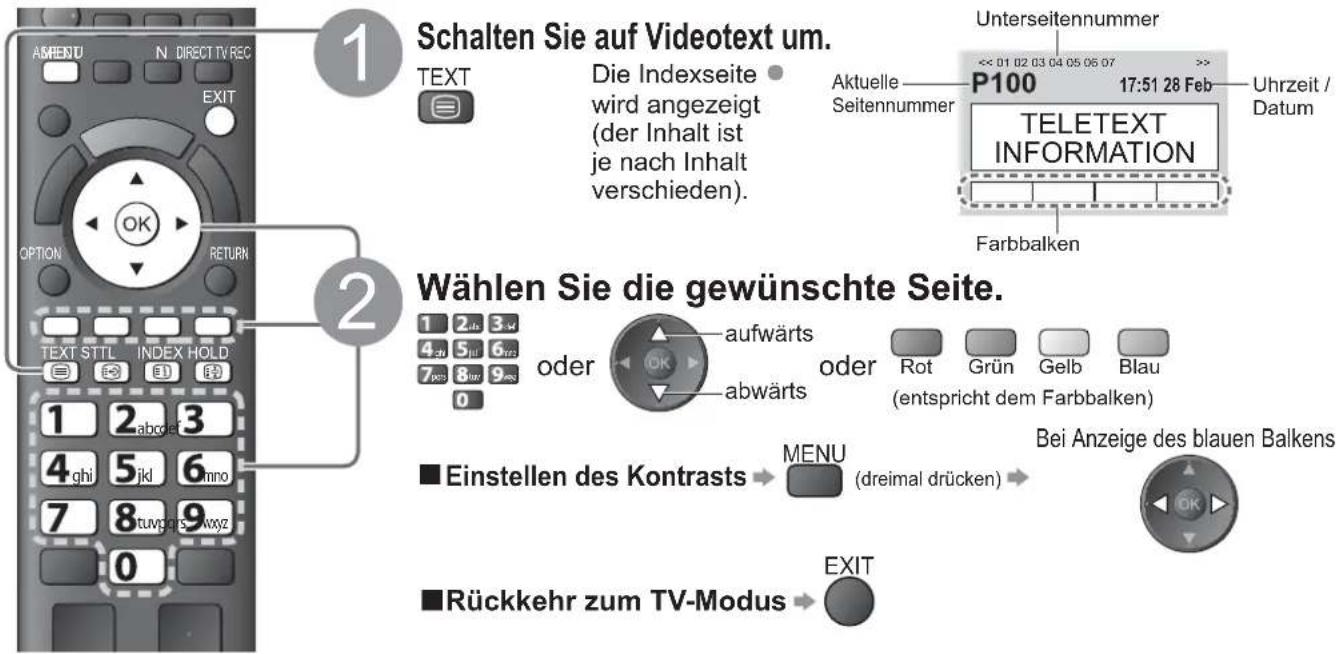

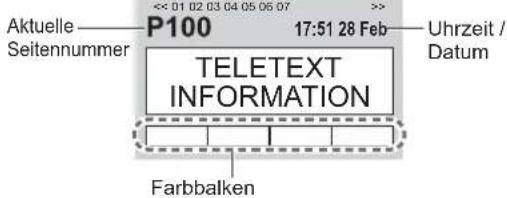

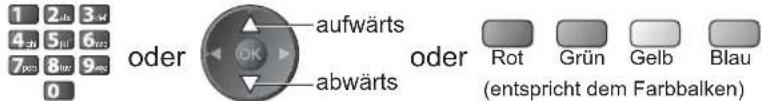

Videotext (S. 20)

●Umschalten auf den Videotext-Modus

Untertitel (S. 16)

●Anzeigen von Untertiteln

Zifferntasten

Umschalten zwischen Programmen und Videotext-Seiten

●Eingabe von Zeichen

- Im Bereitschaftsmodus kann der Fernseher auch über diese Tasten eingeschaltet werden. (Ca. 1 Sekunde lang drücken)

Stummschaltung

Schaltet den Ton ein oder aus (Mute)

Erhöhen / Verringern der Lautstärke

SD CARD INPUT TV AV MENU ASPECT N DIRECT TV REC EXIT VIERA LINK VIERA TOOLS GUIDE OK OPTION RETURN TEXT STTL INDEX HOLD 1 2 abcdef 3 4 ghi 5 jkl 6 mno 7 8 tuvpqrs wxyz 0 LAST VIEW + ^ - V PROGRAMME REC Panasonic TV

Wahl des Eingangsmodus

• TV – Umschalten zwischen DVB-C-Modus / DVB-T-Modus / Analog-Modus (S. 14)

● AV - Umschalten auf die verschiedenen AV-Eingänge (S. 22)

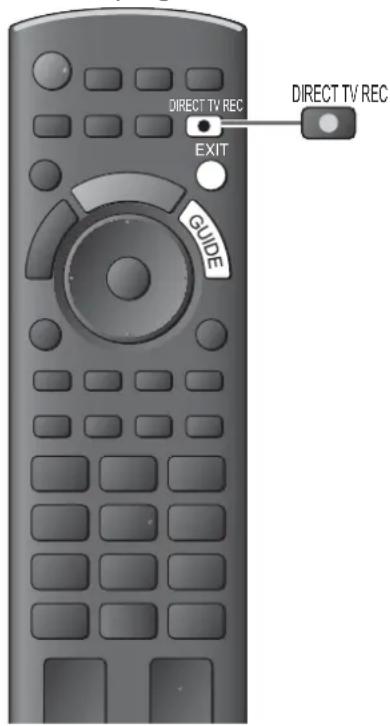

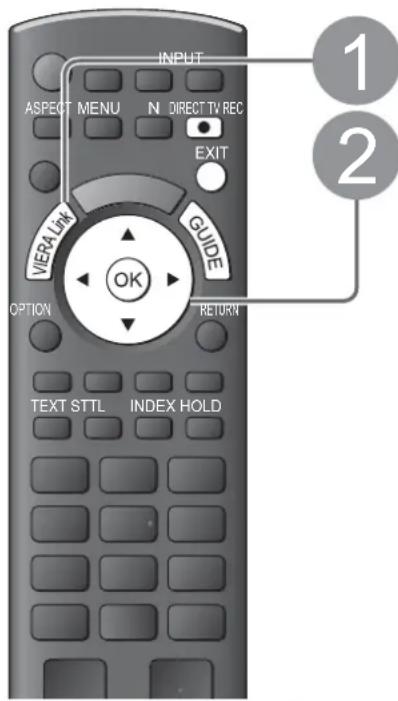

Direkte TV-Aufzeichnung (S. 52 und S. 54)

- Sofortige Aufzeichnung des aktuellen Programms mit einem DVD-Recorder / Videorecorder über Q-Link- oder VIERA Link-Anschluss

Normalisieren (S. 25)

- Rücksetzen aller Bild- und Toneinstellungen auf ihre Standardwerte

Verlassen

Rückkehr zum normalen Bild

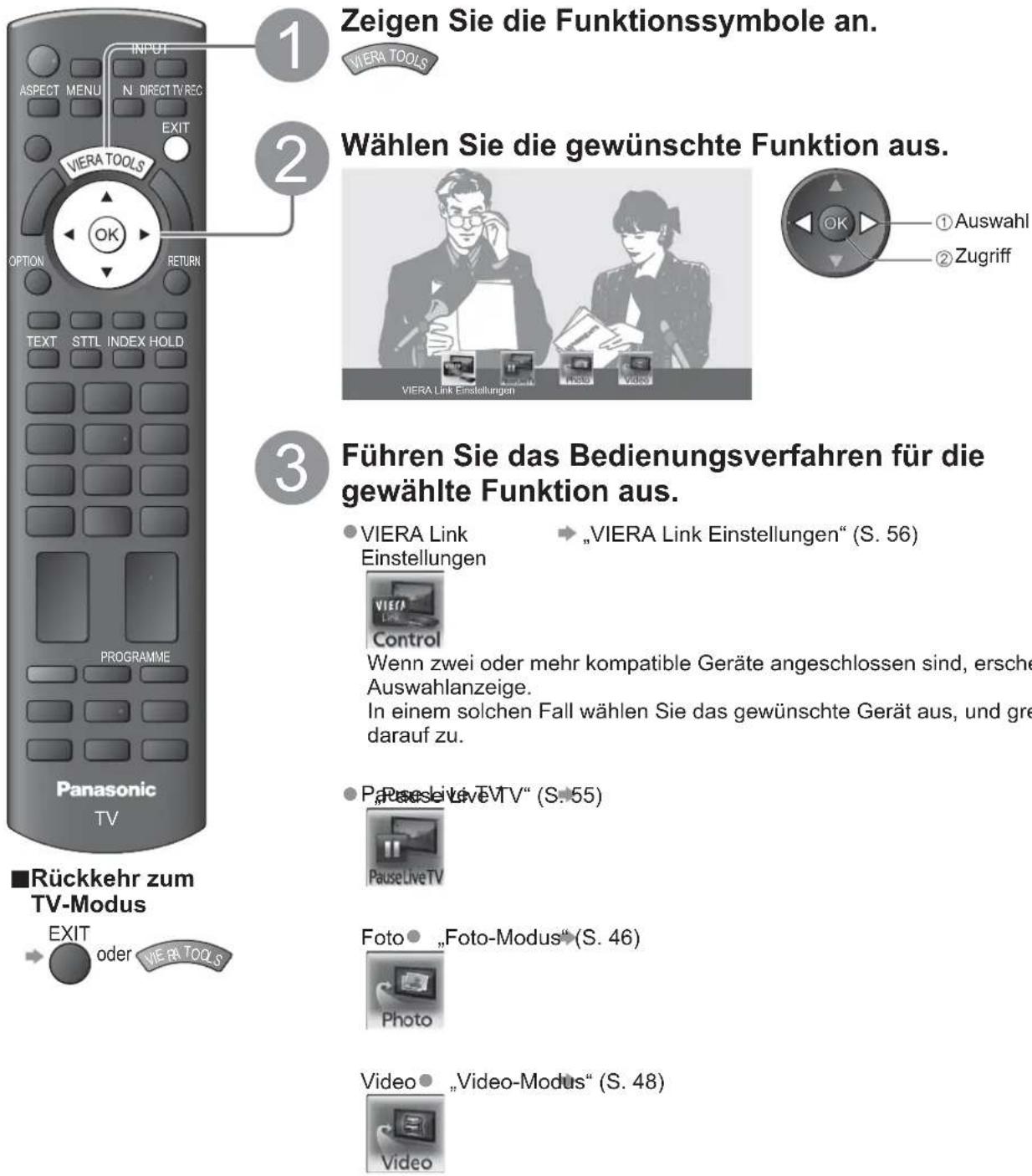

VIERA TOOLS (S. 24)

●Anzeigen bestimmter Spezialfunktionssymbole für direkten Zugriff auf die entsprechenden Funktionen

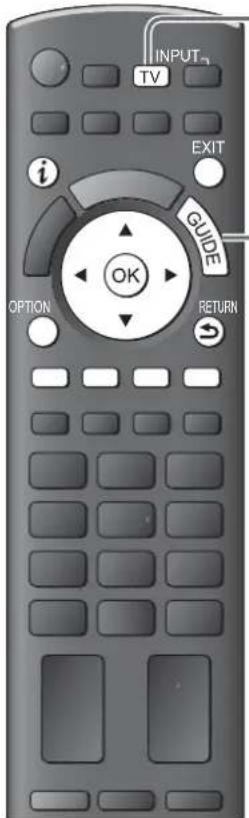

TV Guide (S. 18)

Aufrufen des Programmassistenten

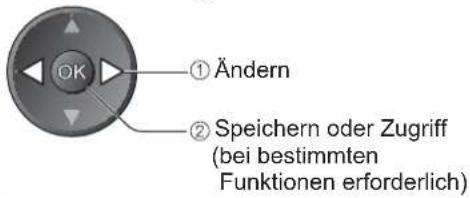

Cursortasten

● Auswahl und Einstellung von Menüeinträgen

Zurück

• Rückkehr zum vorigen Menü / Seite

Halten

● Standbild / laufendes Programm (S. 15)

- Halten der aktuellen Videotext-Seite (Videotext-Modus) (S. 20)

Index (S. 21)

- Rückkehr zur Videotext-Indexseite (Videotext-Modus)

Letzte Ansicht (S. 17)

- Umschalten auf den zuletzt betrachteten Sender oder Eingabemodus

Erhöhen / Verringern der Programmpositions-Nummer Sequentielle Programmwahl

Bedienung angeschlossener Geräte (S. 23 und S. 56)

Fernseher AV3-Buchsen (S. 58) Kopfhörerbuchse (S. 58) SD-Kartensteckplatz (S. 46) CI-Steckplatz (S. 42) HDMI3 terminal (S. 58) Funktionswahl • Lautstärke / Kontrast / Helligkeit / Farbe / Schärfe / NTSC-Farbton (NTSC-Signal) / Bass („Musik“ oder „Sprache“ Modus in der Toneinstellung) / Höhen („Musik“ oder „Sprache“ Modus in der Toneinstellung) / Balance / Auto Setup (S. 32 und S. 33) F +/A -/V TV AV These Tasten dienen zum Umschalten der Programmposition um jeweils einen Schritt aufwärts bzw. abwärts. Wenn eine Funktion auf dem Bildschirm angezeigt wird, kann ihr Einstellwert mit diesen Tasten erhöht bzw. verringert werden. Im Bereitschaftsmodus kann der Fernseher auch über diese Tasten eingeschaltet werden (Ca. 1 Sekunde lang drücken). Umschalten des Eingangsmodus Ø/1 Netzschalter Betätigen Sie diesen Schalter, um den Fernseher einzuschalten, wonach er über die Fernbedienung in den Bereitschaftsmodus umgeschaltet werden kann. Betriebs- und Timer-LED Bereitschaft: Rot Ein: Grün Timer-Programmierung Ein: orange Timer-Programmierung oder direkte TV-Aufzeichnung läuft: orange (blinkt) Bereitschaft mit Timer-Programmierung Ein oder direkte TV-Aufzeichnung: rot mit orangefarbenem Blinken • Bei Verwendung der Fernbedienung quittiert diese Anzeige durch Blinken den Empfang eines Befehls am Fernseher. C.A.T.S.-Sensor (Contrast Automatic Tracking System) • Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn „Eco Modus“ im Menü „Bild“ auf „Ein“ gestellt ist (S. 26). Fernbedienungssignal-Sensor Keine Gegenstände zwischen Fernbedienung und dem Infrarot-Sensor der Fernbedienung am Gerät stellen.

Gebrauch der Einblendungsmenüs

Die in den Bildschirm eingeblendeten Menüanzeigen ermöglichen Ihnen einen bequemen Zugriff auf zahlreiche Funktionen dieses Fernsehers.

Gebrauch der Fernbedienung

Bewegen des Cursors / Wahl eines Menüeintrags

Zugriff auf Menüs / Speichern von Einstellungen, nachdem Änderungen vorgenommen oder Optionen eingestellt wurden

Aufrufen des Hauptmenüs

Bewegen des Cursors / Pegeleinstellung / Auswahl aus verschiedenen Optionen

Rückkehr zum vorigen Menü

Verlassen des Menüsystems und Rückkehr zum normalen Bild

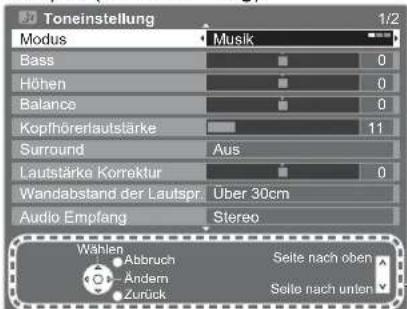

Bildschirm-Hilfe – Anleitungsfeld

Beispiel (Toneinstellung):

Toneinstellung Modus Musik Bass 0 Höhen 0 Balance 0 Kopfhörelautstärke 11 Surround Aus Lautstärke Korrektur 0 Wandabstand der Lautspr. Über 30cm Audio Empfang Stereo Wählen Abbruch Seite nach oben Ändern Seite nach unten Zurück

- Das Anleitungsfeld bietet hilfreiche Informationen.

Grundlegende Anschlüsse

Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.

Beispiel 1 Anschließen der Antenne

Nur Fernseher

Rückseite des Fernsehers 220-240 V Wechselstrom, 50 Hz terrestrische Antenne Netzkabel Kabel Kabel HF-Kabel COMPONENT AV1 AV2 ALUO OUT AUDIO IN PC R F1 F2 COMponent

Beispiel 2 Anschließen eines DVD-Recorders / Videorecorders

Fernseher, DVD-Recorder oder Videorecorder

Rückseite des Fernsehers 220-240 V Wechselstrom, 50 Hz Netzkabel terrestrische Antenne SCART-Kabel (vollständig verdrahtet) DVD-Recorder oder Videorecorder RF OUT RF IN HF-Kabel

Hinweis

- Schließen Sie einen mit Q-Link (S. 52) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 oder AV2 des Fernsehers an.

HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3) angeschlossen werden (S. 58).

Q-Link-Anschluss S. 50

VIERA Link-Anschluss S. 50 und S. 51

- Bitte lesen Sie auch die Anleitung des anzuschliessenden Gerätes.

Beispiel 3

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners

Fernseher, DVD-Recorder / Videorecorder und Kabeltuner

Automatische Einrichtung

Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehsender.

• Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde.
• Bitte stellen Sie alle Anschlüsse (S. 10 und S. 11) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. Einzelheiten zu den Einstellungen der angeschlossenen Geräte finden Sie in der Bedienungsanleitung des jeweiligen Gerätes.

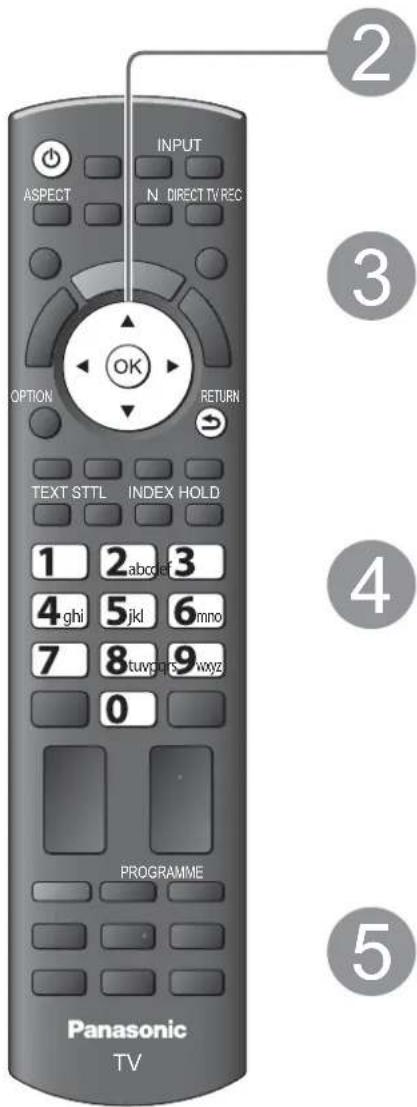

Schließen Sie den Fernseher an eine Netzsteckdose an, und schalten Sie ihn ein.

(Bis zum Erscheinen der Menüanzeige auf dem Bildschirm verstreichen mehrere Sekunden.)

ASPECT INPUT N DIRECT TV REC OPTION RETURN TEXT STTL INDEX HOLD 1 2 abcde 3 4 ghi 5 jkd 6 mno 7 8 tuvgqrs wxyz 0 PROGRAMME Panasonic TV 2 3 4 5

Wählen Sie die gewünschte Sprache.

Menüsprache Deutsch Dansk Polski Srpski English Svenska Češtna Hrvatski Français Norsk Magyar Slovenčina Italian Suemi Slovenčina Latviešu Español Türke Ennacou esiti keel Portugues Eukvica Románá Lietuvu Nederlands

Wählen Sie Ihr Land aus.

Land Deutschland Dänemark Polen Österreich Schweden Tschechische Rep. Frankreich Norwegen Ungam Italien Finnland Slowakei Spanien Luxemburg Slowenion Portugal Belgien Estland Schweiz Niederlande Litauen Malta Türkei Andere Andorra Gnechenland

- Abhängig vom gewählten Land ist möglicherweise die Auswahl einer Region erforderlich. Wählen Sie in diesem Fall Ihre Region aus.

Wählen Sie den gewünschten Modus aus.

TV-Signalwahl ✓ DVB-C ✓ DVB-T ✓ DVB-T-Unterstützung für HD-Dienste ✓ Analog Auto Setup starten

√: Einstellen (der Modus wird eingestellt und die Suche nach verfügbaren Sendern wird gestartet)

□ : Einstellung überspringen

- Abhängig vom ausgewählten Land wird „DVB-C“ möglicherweise nicht angezeigt. (S. 67)

5 Wählen Sie „Auto Setup starten“ aus

TV-Signalwahl ✓ DVB-C ✓ DVB-T ✓ DVB-T-Unterstützung für HD-Dienste ✓ Analog Auto Setup starten

Die automatische Einrichtung beginnt mit der Suche nach Fernsehprogrammen und speichert diese ab. Die gespeicherten Sender und die Reihenfolge der Sender sind je nach Land, Gebiet, Sendesystem und Signalempfang unterschiedlich.

- Wenn die Einrichtung fehlgeschlagen ist, überprüfen Sie, ob das HF-Kabel richtig angeschlossen ist und befolgen Sie anschließend die Anweisungen auf dem Bildschirm.

Die automatische Einrichtung ist abhängig vom gewählten Land verschieden.

- Netzwerkeinstellungen für DVB-C Geben Sie, falls nötig, die von Ihrem Kabelanbieter angegebene Frequenz und Netzwerk-ID für Ihren Standort an. Wählen Sie anschließend „Auto Setup starten“ aus.

DVB-C-Netzwerkeinstellungen Frequenz 362 MHz Netzwerk ID 41001 Auto Setup starten

① Geben Sie die Frequenz und die Netzwerk ID ein

Abhängig vom gewählten Land wird möglicherweise bereits „Auto“ angezeigt und es ist keine Eingabe mehr erforderlich. In diesem Fall werden die Frequenz und Netzwerk ID Ihres Standortes automatisch eingestellt.

③Zugriff ②Wählen Sie „Auto Setup starten“ aus

● Auto Setup DVB-C

Auto Setup DVB-C Name: Vanggng Prochus 2.0 MHz, N: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

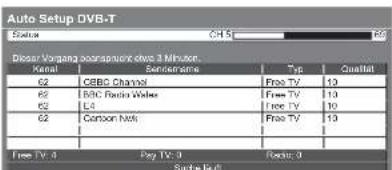

● Auto Setup DVB-T

Auto Setup DVD-T File 04.1 Device Options: Auto Setup, Type 2 Minutes Mode: Type: Name: Size: 12 22 32 42 52 62 72 82 92 102 112 122 132 142 152 162 172 182 192 202 212 222 232 242 252 262 272 282 292 302 312 322 332 342 352 362 372 382 392 402 412 422 432 442 452 462 472 482 492 502 512 522 532 542 552 562 572 582 592 602 612 622 632 642 652 662 672 682 692 702 712 722 732 742 752 762 772 782 792 802 812 822 832 842 852 862 872 882 892 902 912 922 932 942 952 962 972 982 992 1000

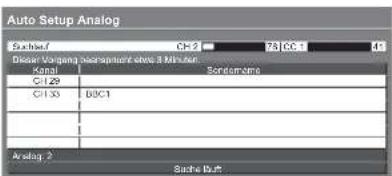

● Auto Setup Analog

Auto Setup Analog CNTS CNTS Sender name CNTS CNTS Sender name Sender list

Je nach dem ausgewählten Land wird nach Auto Setup von DVB-T der Kanalauswahlbildschirm angezeigt, wenn mehrere Kanäle dieselbe logische Kanalnummer besitzen. Wählen Sie den bevorzugten Kanal aus oder verlassen Sie den Bildschirm, um die Auswahl automatisch vornehmen zu lassen.

Preset-Daten senden Einen Moment bitte! 0% UU/kg Fernbedienung inaktiv

Wenn ein mit Q-Link, VIERA Link oder einer ähnlichen Technologie (S. 52 und S. 53) kompatibler Recorder angeschlossen ist, werden die Einstellungen für analoge Programme, Sprache und Land / Gebiet automatisch auf den Recorder heruntergeladen. Falls das automatische Herunterladen versagt hat, können Sie diese Einstellungen später über einen Menüeintrag herunterladen. „Daten herunterladen“ (S. 28)

Wählen Sie „Zu Hause“.

Wählen Sie als gewünschten Betrachtungsmodus „Zu Hause“ aus, wenn Sie das Gerät zu Hause nutzen.

Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Überprüfen der Senderliste auf einen Blick

„Verwendung des Programmassistenten“ (S. 18)

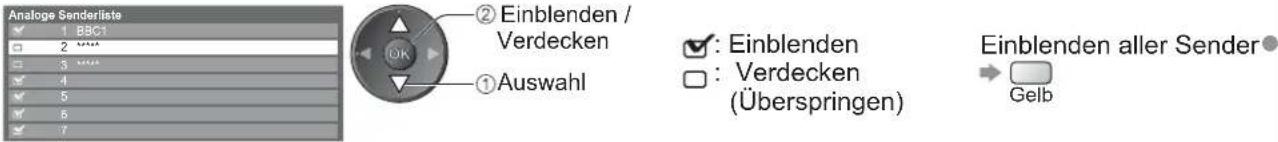

Bearbeiten oder Ausblenden (Überspringen) von Sendern

→ „Abstimmen und Bearbeiten von Programmen“ (S. 34 - 37)

Hinweis

• Falls die Einstellung fehlgeschlagen ist oder zum erneuten Einstellen aller Sender → „Auto Setup“ (S. 32 und S. 33)
• Hinzufügen eines verfügbaren oder neu hinzugekommenen TV-Modus → „TV-Signal hinzufügen“ (S. 29)
• Initialisieren aller Einstellungen → „Werkseinstellungen“ (S. 43)
• Wenn der Fernseher zuletzt aus dem Bereitschaftsmodus ausgeschaltet wurde, wird nach erneutem Einschalten des Netzschalters wieder der Bereitschaftsmodus aktiviert.
  „Werkseinstellungen“ (S. 43)

Betrachtungsmodus „Shop“ (nur für die Aufstellung beim Händler)

Beim Betrachtungsmodus „Shop“ handelt es sich um einen Demonstrationsmodus, um die wichtigsten Funktionen des Fernsehers zu erklären.

Wählen Sie als gewünschten Betrachtungsmodus „Zu Hause“ aus, wenn Sie das Gerät zu Hause nutzen.

- Sie können zur Auswahl des Betrachtungsmodus zurückkehren, wenn der Bestätigungsbildschirm für den Modus Shop oder der Auswahlbildschirm für den Auto Demo-Modus angezeigt wird.

① Zurück zum Auswahlbildschirm für den Betrachtungsmodus

② Wählen Sie „Zu Hause“.

Die automatische Einrichtung ist abgeschlossen.

Um den Betrachtungsmodus später zu ändern, müssen Sie alle Einstellungen durch Ausführen der Funktion Werkeinstellungen initialisieren.

Betrachten von Fernsehprogrammen

1 Schalten Sie den Fernseher ein. (Halten Sie die Taste ca. 1 Sekunde lang gedrückt.) Dazu muss der Netzschalter eingeschaltet sein. (S. 9) 2 Wählen Sie den gewünschten Modus. TV TV Auswahl DVB-C DVB-T Analog ② Zugriff ① Auswahl Die jeweils verfügbaren Modi sind von den gespeicherten Sendern abhängig (S. 12). Wenn das Menü „TV Auswahl“ nicht angezeigt wird, drücken Sie die Taste TV, um den Modus umzuschalten. Das Informationsbanner erscheint jedes Mal, wenn Sie ein Programm wählen. Einzahlheiten hierzu 3 Wählen Sie ein Programm. aufwärts oder 1 2 3 4 um eine zwei-oder dreistellige Programmnummer wählen, z. B. 399 abwärts 7 8 9 um eine zwei-oder dreistellige Programmnummer wählen, z. B. 399 0 ■ Auswahl aus der Senderliste Alle DVB-T Sender Sortierung 123... 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel ① Programmwahl ② Fernsehen Um die Programmtabelle zu verlassen drücken Sie die Taste EXIT. Umschalten der Kategorie Rot Sortieren der Sendernamen in alphabetischer Reihenfolge Blau Hinweis ● Betrachten von Pay-TV-Sendungen → „Gebrauch des Common Interface“ (S. 42)

■ Wahrliches Programms mit Hilfe des Informationsbanners

Der Programmname kann überprüft werden, bevor das Programm umgeschaltet wird.

Rufen Sie das Informationsbanner auf, falls es momentan nicht angezeigt wird.

Die Anzeigedauer des Banners kann über die Funktion „Display-Anzeigedauer“ eingestellt werden (S. 30).

Wählen Sie das Programm bei Anzeige des Banners.

■ Wahlen Sie ein Programm mit Hilfe des Programmassistenten

Vor dem Umschalten auf ein anderes Programm können Sie den Programmassistenten (EPG) aufrufen.

Rufen Sie den Programmassistenten auf.

Wählen Sie das aktuelle Programm

Wählen Sie „Anzeigen“ aus (DVB-Modus)

① Auswahl

②Fernsehen

Verwenden der Timer-Programmierung

Halten

Standbild / laufendes Programm

Anzeigen des Informationsbanners

Anzeigen des Informationsbanners

- Das Banner erscheint auch beim Umschalten des Programms.

Programmposition und -name Kategorie Umschalten der Kategorie → Blau Programmtyp (TV, Radio oder Daten) Beispiel (DVB-Modus): Uhrzeit 1 ZDF 20:35 Rad Alle DVB-T Sender Coronation Street Kategorie ändern 20:00 - 20:55 Jetzt Infos über i Verschlüsselt Dolby D + 45 Start- / Endzeit der Sendung Fortschrittsanzeige (verstrichene Zeit) des ausgewählten Programms Verfügbare Funktionen / Bedeutung von Meldungen

Beispiel (Analog-Modus):

3 ITV 19:35 Alle Analogsender itv1 - CH23 Stereo 45

Programmnummer

• Überprüfen des Namens einer anderen Sendung

● Betrachten der im Banner angezeigten Sendung → OK

• Informationen über die nächste Sendung → (DVB)

Ausblenden → EXIT

● Zusätzliche Informationen → i (erneut drücken, um das Banner auszublenden)

- Einstellen der Anzeigedauer des Informationsbanners → „Display-Anzeigedauer“ (S. 30)

Stummschaltung Ein

Schwaches Signal

Mangelhafte Empfangsqualität des Fernsehsignals

Verschlüsselt

Verschlüsseltes Programm

Dolby D +, Dolby D

Dolby Digital Plus- oder Dolby Digital-Tonspur

Untertitel-Dienst verfügbar

Videotext-Dienst verfügbar

Multi-Audio verfügbar

Multi-Video verfügbar

Multi-Audio und -Video verfügbar

Stereo, Mono

Tonmodus

1 - 90

Verbleibende Zeit der Abschalt-Uhr

Einstellungen

Betrachten von Fernsehprogrammen

Untertitel anzeigen

Untertitel einblenden / ausblenden (sofern verfügbar)

- Ändern der Untertitelsprache für DVB-Programme (sofern verfügbar)

„Präferenz Untertitel“ (S. 30)

Hinweis

- Wenn Sie die STTL-Taste im Analog-Modus drücken, wird auf den Videotext-Dienst umgeschaltet und eine „Favoriten-Seite“ angezeigt (S. 21). Drücken Sie die EXIT-Taste, um auf den TV-Modus zurückzukehren.

Bildseitenverhältnis

Umschalten des Bildseitenverhältnisses (der Bildgröße)

Dise Funktion ermöglicht eine Bildwiedergabe mit optimaler Bildgröße und optimalem Bildseitenverhältnis. Normalerweise enthalten Programme ein Bildseitenverhältnis-Stuersignal (Breitbild-Kennzeichnungssignal usw.), und der Fernseher wählt das richtige Bildseitenverhältnis automatisch dem Bildseitenverhältnis-Stuersignal entsprechend (S. 60).

Manuelles Umschalten des Bildseitenverhältnisses

Rufen Sie die

Bildseitenverhältnis-Wahlliste auf.

Wählen Sie den gewünschten Modus bei Anzeige der Liste.

Bildseitenverhältnis-Wahlliste

Umschalten des Modus nur mit der ASPECT-Taste

ASPECT (so oft betätigen, bis der gewünschte Modus erreicht ist)

Auto

Das optimale Bildseitenverhältnis wird gewählt und das Bild so erweitert, dass es den Bildschirm vollständig ausfüllt.

Einzelheiten hierzu → S. 60

16:9

Das Bild wird ohne Verzerrungen im echten (anamorphen) Format 16:9 angezeigt.

14:9

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 14:9 angezeigt.

Aspekt

Das Bild wird mit einem Bildseitenverhältnis von 4:3 bildschirmfüllend angezeigt.

Nur am linken und rechten Bildrand macht sich eine gewisse Ausdehnung bemerkbar.

4:3

Das Bild wird ohne Verzerrungen mit einem Standard-Bildseitenverhältnis von 4:3 angezeigt.

4:3 Vollformat

Das Bild wird mit einem Bildseitenverhältnis von 4:3 angezeigt und dabei horizontal ausgedehnt, um den Bildschirm zu füllen. ● Nur HD-Signal

Zoom1

Das Bild wird ohne Verzerrungen mit einem Bildseitenverhältnis von 16:9 im Letterbox-Format oder mit einem Bildseitenverhältnis von 4:3 angezeigt.

Zoom2

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 16:9 im echten (anamorphen) Letterbox-Format angezeigt.

Zoom3

Das Bild wird ohne Verzerrungen bildschirmfüllend mit einem Bildseitenverhältnis von 2,35:1 im echten (anamorphen) Letterbox-Format angezeigt. Das Bild wird mit einem Bildseitenverhältnis von 16:9 in seiner maximalen Größe (geringfügig vergrößert) angezeigt.

Hinweis

Im PC-Eingangsmodus stehen nur die Bildseitenverhältnisse „16:9“ und „4:3“ zur Verfügung.

Im Bildeinstellungsmodus „Spiele“ steht nur das Bildseitenverhältnis „16:9“ zur Verfügung.

Bei aktivierter Untertitelfunktion steht diese Funktion nicht zur Verfügung.

Im Videotextbetrieb kann das Bildseitenverhältnis nicht geändert werden.

Das Bildseitenverhältnis kann separat für SD- (Standardauflösung) und HD-Signale (hohe Auflösung) gespeichert werden.

Anzeigen der für das aktuelle Programm verfügbaren Einstellungen

Sofortiges Überprüfen oder Ändern des aktuellen Programmstatus

Multi-Video (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Bildes (sofern verfügbar)

Multi-Audio (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen

Tonspursprache (sofern verfügbar).

Dual-Audio (DVB-Modus)

Gestattet Ihnen die Wahl zwischen Stereo und Mono (sofern verfügbar)

Unter-Kanal (DVB-Modus)

Gestattet Ihnen die Wahl eines anderen Multi-Feed-Programms - Unterkanals (sofern verfügbar).

Sprache Untertitel (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen

Untertitelsprache (sofern verfügbar).

Hinweis

Die Einstellungen können auch in der Menüliste geändert werden (S. 26 – 31).

Ändern

Videotext-Zeichensatz

Dient zur Einstellung der Videotext-Sprache.

→ Setup (S. 30)

Sprache Videotext (DVB-Modus)

Gestattet Ihnen die Wahl einer anderen Videotext-

Sprache (sofern verfügbar).

Audio Empfang (Analog-Modus)

Dient zur Auswahl der Mehrkanal-Toneinstellung (sofern verfügbar)

→ Toneinstellung (S. 27)

Lautstärke Korrektur

Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.

Letzte Ansicht

Einfaches Umschalten auf den zuletzt betrachteten Sender oder Eingabemodus

Drücken Sie die Taste erneut, um zur letzten Ansicht zurückzukehren.

Hinweis

• Ein Umschalten des Senders ist nicht möglich, während die Timer-Programmierung oder die direkte TV-Aufzeichnung läuft.
• Wenn Sie einen Sender kürzer als 10 Sekunden einschalten, wird diese Vorgang nicht als zuletzt betrachteter Sender oder Eingabemodus berücksichtigt.

Abschalt-Uhr

Automatisches Umschalten des Fernsehers in den Bereitschaftsmodus nach Verstreichen einer festgelegten Zeitdauer

Rufen Sie die

Menüanzeige auf.

Wählen Sie „Setup“. Wählen Sie „Abschalt-Uhr“, und stellen die

Haupt-Menu Bild Ton Setup ②Zugriff OK ①Auswahl

Abschaltzeit in 15-Minutenschritten ein.

Setup Tiner-Programmeung Abschteil-Uhr Aus Verbindungenenstellungen Kindensicherung Tuning-Menti D/B-T Sprache Anzeige-Einstellungen Common Interface System-Menti ① Auswahl ② Einstellen

• Löschen → Wählen Sie die Einstellung „Aus“, oder schalten Sie den Fernseher aus.
  ●Anzeigen der verbleibenden Zeit → Informationsbanner (S. 15)

Hinweis

- Wenn die verbleibende Zeit weniger als 3 Minuten beträgt, blinkt die Zeitanzeige auf dem Bildschirm.

Verwendung des Programmassistenten

Der Programmassistent – Electronic Programme Guide (EPG) ermöglicht Ihnen den Zugriff auf Programminformationen zum momentan ausgestrahlten Programm und den Programmen der nächsten sieben Tage (abhängig vom Sender).

Diese Funktion variiert je nach dem gewählten Land (S. 12).

• Möglicherweise ist abhängig vom gewählten Land eine Eingabe oder Aktualisierung der Postleitzahl erforderlich, damit das GUIDE Plus+-System benutzt werden kann. ➔“Werbung anzeigen” (S. 19)
  DVB-T- und analoge Sender werden auf dem gleichen Bildschirm des Programmassistenten angezeigt. Analoge Sender werden nach DVB-T-Sendern aufgelistet, aber es wird keine Programmliste angezeigt. „D“ bedeutet DVB-T-Programm und „A“ analoges Programm.
• Beim erstmaligen Einschalten des Fernsehers, oder wenn das Gerät länger als eine Woche ausgeschaltet war, kann einige Zeit verstreichen, bevor der komplette Programmassistent eingeblendet wird.

Wählen Sie den gewünschten Modus.

→ S. 14

TV

Rufen Sie den Programmassistenten auf.

Ansicht ändern (Horizontal / Hochformat)

Wählen Sie „Horizontal“, um mehrere

Programme in der Liste zu sehen.

Wählen Sie „Hochformat“, um jeweils ein

einziges Programm zu sehen

Zeit Programmassistent Gegenwärtiges Datum und Uhrzeit Beispiel: Datum Programmassistent Sendung TV Guide: Horizontal M 28.10.2009 10:45 1 BBC ONE 23:00 - 26:30 DIY SOS - We apes in the Saternshys Zeit: 19:33 20:00 20:33 21:00 1 BBC ONE Des Ende DIY SOS The Bill Red Cap 7 BBC THREE Hot Wars Holiday Program 14 E4 Emmerdal. Coronation Street The Bill 70 BBC FOUR 10 O'clock News BBC Peuli Char. Good Eye 72 BBC ZW Panama Spring watch Count 85 BBC I'm A Celebrity Pop Idol Novs 75 BBC Radi Rugby 15 To 1 The Bill Programm wahlen Abanuch Info Programm wahlen Anzeigemodus anders Sete nach abser Zurück GPS Auswani Werbung Sete nach unter -24 Stu -124 Stu Program -Typ Kategorie

Programmposition und -name

Beispiel: TV Guide: Hochficial D: DVB-T A: Analog M 28.10.2009 M 28.10.2009 Ate Open Ate Sender D: 1 BSC ONE D: 7 SBC THREE U 14 E4 D: 70 BSC FOUR 19:30-20:00 Das Erste 20:00-20:30 DIY SOS 20:30-21:00 The Bill 21:00-22:00 Rad Cap 22:30-23:00 Live junction 23:00-23:30 POP 100 23:00-00:00 Rugby Programm wahlen Anbruch Info Anzuigemodus anders Sete nach hier Time-Programmeung Zurück Anzuigemodus anders Sete nach hier -24 Std. Programm-Type Esports

Hochformat (Anzeige nach Zeit)

■Betrachten des Programms

Wählen Sie das aktuelle

Programm aus

Wählen Sie „Anzeigen“ aus

(DVB-Modus)

① Auswahl

②Fernsehen

● Verwenden der Timer-Programmierung → S. 19

■Rückkehr zum TV-Modus

EXIT

■Voriger Tag (DVB-Modus)

■Nächster Tag (DVB-Modus)

■ Sie können den Typ des Programmassistenten (TV Guide) abhängig vom gewählten Land auswählen.

„Standard-Guide“ unter „Anzeige-Einstellungen“ (S. 30) Wenn Sie „Senderliste“ auswählen, wird beim Drücken der Taste GUIDE die Senderliste angezeigt.

■Anzeigen einer Programmliste des gewählten Programm-Typs (DVB-Modus)

(Typenliste)

① Typ auswählen

②Anzeigen

■Anzeigen einer Programmliste der gewählten Kategorie

Kategorie Alle Sender Alle Sender Alle DVB-T Sender Alle Analogsender Free TV Pay TV HDTV Free Radio Pay Radio Favorit1 Favorit2 Favorit3 Favorit4

(Kategorienliste)

-Nur analoge Programme werden angezeigt.

① Kategorie auswählen

② Anzeigen

Auflisten von Lieblingsprogrammen

S. 35

Details zum gewähltenProgramm anzeigen (DVB-Modus)

Wählen Sie das Programm aus

Auswahl

Zeigen Sie Details an

Taste erneut, um zum

Programmassistenten (TV

Guide) zurückzukehren.

Timer-Programmierung (DVB-Modus)

Timer-Programmierung ist ein Timer zur Erinnerung, um ein Programm anzusehen oder auf einem externen Recorder aufzuzeichnen.

Wählen Sie das entsprechende Programm aus.

① Auswahl
②Einstellen

Wählen Sie die Funktion aus (Erinnerung oder Ext. Rec.)

Timer-Programmlerung MI 28.10.2009 10:46 Funktion Nr. Sendername Datum State Ende #P 100% D + NBD ONE +TURBS MI 28.10.2009 Status: 1/3/2009 [58/70] [~Min] ... ... -/- <-- [~Min] ... ... -/- <-- [~Min] [~Min] ... ... -/- <-- [~Min] [~Min]

(Anzeige Timer-Programmierung)

②Speichern
① Auswahl

LÈD

- LED wechselt zu orange, wenn die Timer-Programmierung eingestellt wird. (Orangefarbene LED blinkt, wenn die Timer-Programmierung läuft.)

Ext. Rec. : zum Aufzeichnen eines bestimmten Programms auf dem Recorder Zu Beginn der Startzeit wird der Sender automatisch umgeschaltet und die Video- und Audiosignale werden ausgegeben. Zwei Minuten vor der Aktivierung des Timers wird auf dem Bildschirm eine Erinnerung eingeblendet.

Erinnerung : Erinnerung zum Ansehen eines bestimmten Programms Beim Fernsehen wird 2 Minuten vor der Anfangszeit eine Erinnerungsmeldung angezeigt. Drücken Sie auf die Taste OK, um zum programmierten Sender umzuschalten. Von sämtlichen Buchsen werden keine Signale ausgegeben.

■Prüfen / Ändern / Abbrechen eines Timer-Programmierungseignisses → „Timer-Programmierung“ (S. 39)

■Rückkehr zum Programmassistenten (TV Guide) → RETURN

■Bei Auswahl des aktuellen Programms

Sie werden auf einem Bestätigungsbildschirm gefragt, ob Sie dieses Programm ansehen oder aufzeichnen möchten. Wählen Sie „Timer-Programmierung“ aus und stellen „Ext. Rec.“ ein, um das Programm ab dem Zeitpunkt der Einstellung der Timer-Programmierung aufzuzeichnen.

① Auswahl
② Zugriff

Hinweis

• Diese Funktion ist im Analog-Modus nicht verfügbar.
• Die Timer-Programmierung funktioniert nicht ordnungsgemäß, wenn der Fernseher nicht die richtigen Zeitdaten vom TV-Signal erhält.
• Während die Einstellung Ext. Rec. der Timer-Programmierung aktiv ist, kann kein anderer Sender ausgewählt werden.
• Beim Aufzeichnen von Programmen müssen Sie an dem an den Fernseher angeschlossenen Recorder die richtigen Einstellungen vornehmen.
  Wenn ein kompatibler Recorder mit Q-Link, VIERA Link oder einer ähnlichen Technologie an den Fernseher angeschlossen ist (S. 52 und S. 53) und die „Verbindungseinstellungen“ (S. 28) abgeschlossen sind, müssen am Recorder keine Einstellungen vorgenommen werden. Lesen Sie auch die Bedienungsanleitung des Recorders.

Werbung anzeigen

Abhängig vom gewählten Land unterstützt dieser Fernseher das GUIDE Plus+-System im DVB-T-Modus oder im Analog-Modus.

Eine Eingabe oder Aktualisierung der Postleitzahl ist erforderlich. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Die Einrichtung kann auch manuell im Menü „Setup“ vorgenommen werden.

„Aktualisierung“ / „Postcode“ in „GUIDE Plus+ Einstellungen“ (S. 31)

- Geben Sie Ihre Postleitzahl ein, wenn Sie zum ersten Mal von dieser Funktion Gebrauch machen. Wenn Sie eine falsche oder keine Postleitzahl eingeben, wird Werbung möglicherweise nicht richtig angezeigt.

Werbung anzeigen

OPTION

●Neueste Werbung anzeigen

„Aktualisierung“ unter „GUIDE Plus+ Einstellungen“ (S. 31)

■Werbung umschalten

■Rückkehr zum Programmassistenten

OPTION

oder

RETURN

Hinweis

- Damit die Informationen fortlaufend aktualisiert werden können, sollte der Fernseher nachts im Bereitschaftsmodus verbleiben.

Betrachten von Videotext

Bei Videotext-Diensten handelt es sich um Textinformationen, die von Sendern ausgestrahlt werden. Die angebotenen Funktionen sind je nach Sender verschieden.

Worum handelt es sich beim FLOF-Modus (FASTEXT)?

Im FLOF-Modus erscheinen vier Themenbereiche in unterschiedlichen Farben am unteren Bildschirmrand. Um auf weitere Informationen zu einem dieser Themenbereiche zuzugreifen, drücken Sie die entsprechende farbige Taste an der Fernbedienung. Diese Funktionen bietet Ihnen einen schnellen Zugriff zu Informationen über die angezeigten Themenbereiche.

Worum handelt es sich beim TOP-Modus?

Bei TOP-Videotext handelt es sich um eine wesentliche Verbesserung des Standarddienstes, die Ihnen das Auffinden gewünschter Videotext-Seiten erleichtert.

Rasche Übersicht über die verfügbaren Videotext-Informationen

Bequeme Auswahl des gewünschten Themas in mehreren Schritten

Seitenstatus-Informationen am unteren Bildschirmrand

Seite aufwärts / abwärts → Rot Grün

Auswahl des gewünschten Themenbereichs → Blau

Wahl des nächsten Themas innerhalb des gewählten Themenbereichs (Nach dem letzten Thema wird auf den nächsten Themenbereich weitergeschaltet.) Gelb

Worum handelt es sich beim List-Modus?

Im List-Modus erscheinen vier Seitennummern in unterschiedlichen Farben am unteren Bildschirmrand. Diese Nummern können geändert und im Speicher des Fernsehers gespeichert werden. („Häufig betrachtete Seiten speichern“, S. 21)

Umschalten des Modus

Schalten Sie auf Videotext um. Text Die Indexseite wird angezeigt (der Inhalt ist je nach Inhalt verschieden). Aktuelle Seitennummer P100 17:51 28 Feb Uhrzeit / Datum TELETEXT INFORMATION Farbbalken Wählen Sie die gewünschte Seite. 1 2 3 4 5 6 7 8 9 0 1 2 ab 3 4 ghi 5 jkl 6 mno 7 8 tuvgs 9 xyz 0 1 2 ab 3 4 ghi 5 jkl 6 mno 7 8 tuvgs 9 xyz 0 1 2 ab 3 4 ghi 5 jkl 6 mno 7 8 tuvgs 9 xyz 0 1 2 ab 3 4 ghi 5 jkl 6 mno 7 8 tuvgs 9 xyz 0 1 2 a b c d e f ■ Einstellen des Kontrasts → MENU (dreimal drücken) → Bei Anzeige des blauen Balkens ■ Rückkehr zum TV-Modus → EXIT

„Videotext“ im Menü „Setup“ (S. 30)

Schalten Sie auf Videotext um.

TEXT Die Indexseite wird angezeigt (der Inhalt ist je nach Inhalt verschieden).

Aktuelle Seitennummer P100 17:51 28 Feb TELETEXT INFORMATION Uhrzeit / Datum Farbbalken

Wählen Sie die gewünschte Seite.

1 2 3 4 5 6 7 8 9 0 oder aufwärts abwärts oder Rot Grün Gelb Blau (entspricht dem Farbbalken)

Anzeigen verdeckter Daten

Verdeckte Wörter, z. B. die Antworten von Quiz-Seiten, anzeigen

• Erneut verdecken

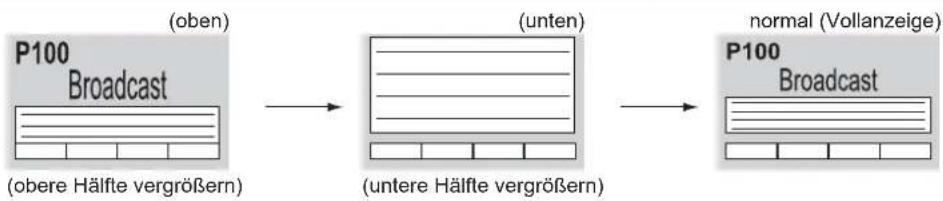

Ganz / Oben / Unten

Halten

Automatische Aktualisierung stoppen

(Halten der aktuellen Seite ohne Aktualisierung)

Fortsetzen → HOLD

Index

Rückkehr zur Haupt-Indexseite

INDEX

Eine Favoriten-Seite aufrufen

Anzeigen einer gespeicherten Favoriten-Seite

STTL

Rufen Sie die unter der blauen Taste gespeicherte Seite auf (List-Modus).

Die Werkseinstellung ist „P103“.

Mehrbildanzeige

Gleichzeitiges Betrachten von Fernsehprogramm und Videotext in zwei Fenstern

(zweimal

drücken)

Wählen Sie Bild und Text Ein oder Aus.

Diese Operation kann nur bei Anzeige von Videotext ausgeführt werden.

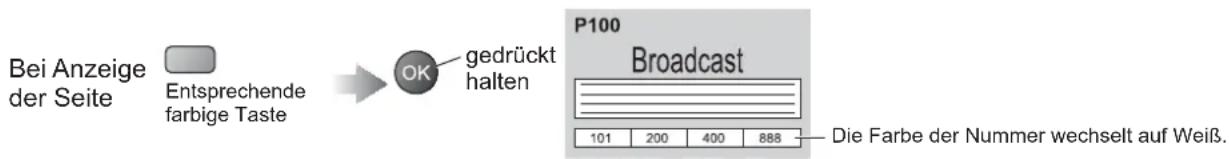

Häufig betrachtete Seiten speichern

Häufig betrachtete Seiten mit Hilfe der farbigen Tasten speichern

(nur im List-Modus)

Bei Anzeige der Seite Entsprechende farbige Taste OK gedrückt halten P100 Broadcast Die Farbe der Nummer wechselt auf Weiß. 101 200 400 888

Ändern gespeicherter Seiten■

Geben Sie eine neue Seitennummer ein.

Zu ändernde

farbige Taste

gedrückt

halten

Unterseiten anzeigen

Unterseiten anzeigen (nur wenn Videotext mehr als eine Seite umfasst)

Erscheint am oberen

Bildschirmrand.

Anzeigen einer bestimmten Unterseite

MENU

Geben Sie die

4-stellige Nummer ein.

Beispiel: P6

Unterseiten:

Die Anzahl der Unterseiten (maximal 79) ist je nach Sender verschieden.

Der Suchvorgang kann längere Zeit beanspruchen, doch können Sie währenddessen ein Fernsehprogramm betrachten.

Fernsehen beim Warten auf Aktualisierung

Betrachten eines Fernsehprogramms während der Suche nach einer Videotext-Seite

Videotext wird automatisch aktualisiert, sobald neue Informationen verfügbar werden.

Vorübergehendes Umschalten auf Fernsehprogramm

Anzeigen der aktualisierten Seite

Erscheint nach beendeter

Aktualisierung.

(Sie können das Programm nicht umschalten.)

- Manche Nachrichtenseiten verfügen über eine Funktion („News Flash“), die auf den Eingang neuester Nachrichten aufmerksam macht.

Betrachten von externen Eingangssignalen

Schließen Sie Ihre externen Geräte (VCR, DVD-Geräte, etc) an, um deren Signale über die Eingangsbuchsen zu betrachten.

Anschließen eines Zusatzgerätes ◆ S. 10, 11 und S. 58

Die Fernbedienung im Lieferumfang dieses Fernsehers kann zur Steuerung bestimmter Funktionen des gewählten Zusatzgerätes verwendet werden.

Schalten Sie den Fernseher ein. ■Bei Herstellung eines SCART-Anschlusses wie in Beispiel 2 oder 3 (S. 10 und S. 11) ►Das Eingangssignal wird automatisch auf dem Bildschirm angezeigt, sobald die Wiedergabe am Zusatzgerät startet. Die Art des Eingangssignals wird automatisch von der SCART-Buchse (Stift 8) ermittelt. Bei Herstellung eines HDMI-Anschlusses (S. 58) steht diese Funktion ebenfalls zur Verfügung. Falls der Eingangsmodus nicht automatisch umgeschaltet wird ►Führen Sie Schritt und unten aus Überprüfen Sie die Einrichtung des Gerätes. Rufen Sie das Menü „Eingangswahl“ auf. AV Wählen Sie den Eingang, an den das Zusatzgerät angeschlossen ist. Eingangswahl AV1 AV2/S AV3 COMPONENT PC HDMI1 HDMI2 HDMI3 TV ①Auswahl ②Fernsehen ●Der Eingang kann auch mit der AV-Taste an der Fernbedienung oder an der Seitenwand des Fernsehers gewählt werden. Betätigen Sie die Taste so oft, bis der gewünschte Eingang gewählt ist. ●Um zwischen AV2 und AV2S umzuschalten, betätigen Sie die linke bzw. rechte Cursortaste. ●Jeder Eingabemodus kann wunschgemäß benannt oder bei der Eingangswahl übersprungen werden. ▼„AV Label bearbeiten“ (S. 41) Übersprungene Eingänge werden bei Betätigung der AV-Taste nicht angezeigt. Betrachten Der gewählte Eingangsmodus wird angezeigt. AV2

■Rückkehr zum TV-Modus

Hinweis

• Wenn das Zusatzgerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
• Einzelheiten hierzu sind der Bedienungsanleitung des betreffenden Gerätes zu entnehmen oder von Ihrem Panasonic-Fachhändler zu erfahren.

Steuerung eines angeschlossenen Gerätes über die Fernbedienung des Fernsehers

Ein an den Fernseher angeschlossenes Gerät der Marke Panasonic kann direkt über die in der nachstehenden Tabelle aufgeführten Tasten dieser Fernbedienung gesteuert werden.

	BereitschaftUmschalten in den Bereitschaftsmodus / Einschalten
	WiedergabeWiedergabe einer Videocassette / DVD
	StoppStoppen des aktuellen Betriebsvorgangs
	Rückspulen / Überspringen / SuchlaufVideorecorder: Rückspulen, Suchlauf rückwärts (während der Wiedergabe)DVD-Gerät: Sprung an den vorigen Titel oder DVD-Video-TitelHalten Sie die Taste gedrückt, um einen Suchlauf rückwärts auszuführen.
	Schnellvorlauf / Überspringen / SuchlaufVideorecorder: Schnellvorlauf, Suchlauf vorwärts (während der Wiedergabe)DVD-Gerät: Sprung an den nächsten Titel oder DVD-Video-TitelHalten Sie die Taste gedrückt, um einen Suchlauf vorwärts auszuführen.
	PausePause / FortsetzenDVD-Gerät: Für Zeitlupenwiedergabe halten Sie die Taste gedrückt.
	Erhöhen / Verringern der Programmpositions-NummerProgramm wählen
	AufzeichnungStarten der Aufzeichnung

- Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes

Jede Art von Panasonic-Gerät besitzt einen eigenen Fernbedienungscode.

Ändern Sie den Code dem jeweils zu steuernden Gerät entsprechend.

Um das angeschlossene Gerät über VIERA Link (S. 56) zu steuern, wählen Sie den Code „73“.

Halten Sie gedrückt, während Sie die folgenden Bedienungsvorgänge ausführen

Geben Sie den jeweils in der nachstehenden Tabelle für den Typ des zu steuernden Gerätes angegebenen Code ein

Drücken Sie

Gerätetyp Code
DVD-Recorder, DVD-Player	70(Standardeinstellung)
Player-Kinoanlage, Blu-ray Disc-Kinoanlage	71
Videorecorder 72
Mit VIERA Link verwendetes Gerät ➔ „VIERA Link Einstellungen“ (S. 56)	73

Hinweis

Vergewissern Sie sich nach einer Änderung des Codes, dass die Fernbedienung richtig funktioniert.
Nach einem Austausch der Batterien werden die Code-Standardeinstellungen u. U. wiederhergestellt.
- Bei bestimmten Gerätemodellen können manche Funktionen möglicherweise nicht gesteuert werden.

Gebrauch von VIERA TOOLS

Die VIERA TOOLS-Funktion bietet Ihnen einen bequemen Zugriff auf bestimmte Spezialfunktionen.

Zeigen Sie die Funktionssymbole an.

Wählen Sie die gewünschte Funktion aus.

Führen Sie das Bedienungsverfahren für die gewählte Funktion aus.

• VIERA Link

→ „VIERA Link Einstellungen“ (S. 56)

Einstellungen

Wenn zwei oder mehr kompatible Geräte angeschlossen sind, erscheint eine Auswahlanzeige.

In einem solchen Fall wählen Sie das gewünschte Gerät aus, und greifen Sie darauf zu.

- PauseliveTV" (S.55)

Foto • „Foto-Modus“ (S. 46)

Video • „Video-Modus“ (S. 48)

Hinweis

Wenn die ausgewählte Funktion nicht verfügbar ist, können Sie in den Demonstrationsmodus wechseln, in dem die Funktionsweise erklärt wird. Drücken Sie auf die Taste OK, um nach der Auswahl der nicht verfügbaren Funktion in den Demonstrationsmodus zu wechseln.

Gebrauch der Menüfunktionen

Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktion ermöglichen.

INPUT AMENDU N DIRECT TV REC EXIT OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME REC Panasonic TV

Rufen Sie die Menüanzeige auf.

● Die (je nach Eingangssignal verschiedenen) Funktionen, die eingestellt werden können, werden angezeigt

Wählen Sie das gewünschte Menü.

(Beispiel: Bildeinstellung)

②Zugriff OK ①Auswahl

Wählen Sie den gewünschten Eintrag.

Bildeinstellung 1/2 Modus Dynamik Kontrast 60 Helligkeit 0 Farbe 30 Schärfe 5 NTSC-Farbton 0 Farbton Warm Lebhafte Farben Aus Eco Modus Aus

(Beispiel: Bildeinstellung)

Nehmen Sie gewünschte Einstellung oder Auswahl vor.

Bildeinstellung Modus Dynamik Kontrast 60 Helligkeit 0 Farbe 30 Schärfe 5 NTSC-Farbton 0 Farbton Warm Lebhafte Farben Aus Eco Modus Aus

(Beispiel: Bildeinstellung)

ÖK ① Ändern ② Speichern oder Zugriff (bei bestimmten Funktionen erforderlich)

Sofortige ■

Rückkehr zum TV-Modus

EXIT

Rückkehr zur

vorigen Anzeige

RETURN

Umblättern der Menüseiten

■Auswahl aus mehreren Optionen

Nummer und Position der Optionen Farbton Normal geändert

■Einstellung über Pegelsteller

■Weiterschalten zur nächsten Anzeige

■Zurücksetzen der Einstellungen

- Nur die Bildeinstellungen zurücksetzen

„Grundeinstellungen“ im Menü Bildeinstellung (S. 26)

●Nur die Toneinstellungen zurücksetzen

„Grundeinstellungen“ im Menü Toneinstellung (S. 27)

● Gemeinsames Zurücksetzen aller Bildund Toneinstellungen

N (Lautstärkepegel und Bildseitenverhältnis werden ebenfalls zurückgesetzt.)

- Initialisieren aller Einstellungen

„Werkseinstellungen“ im Menü Setup (S. 31)

■Eingeben von Zeichen über die eingeblendete Tastatur

Bei bestimmten Einträgen können Namen oder Zahlen frei eingegeben werden.

Benutzerelngabe Name A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A O U H I # 1 1 - - - s D c d e f g h l I K I n f o o f r s i u v w n y j a o u L o f 2 3 4 5 e f 6 7 x y

Geben Sie die Zeichen einzeln ein.

Speichern

RETURN

- Zeichen können über die Zifferntasten eingegeben werden.

„Zeichentabelle für Zifferntasten“ (S. 62)

Gebrauch der Menüfunktionen

Menüliste

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Bild	Modus	Grundlegender Bildmodus (Dynamik / Normal / Kino / True Cinema / Spiel)In jedem Modus und bei jeder Eingabe können Sie Kontrast, Helligkeit, Farbe, Schärfe, NTSC-Farbton, Farbton, Lebhafte Farben, Eco Modus, P-NR und 3D-COMBFILTER einstellen und speichern, um die Einstellungen an ihre Anforderungen anzupassen.Nehmen Sie diese Einstellung für jeder Eingangssignal vor.Dynamik : Liefer optimale Einstellungen von Kontrast und Schärfe des Bildes beim Betrachten in einem hellen Raum.Normal : Empfiehlt sich zum Betrachten unter normalen Umgebungsbedingungen der Raumbeleuchtung.Kino : Eignet sich zum Betrachten von Spielfilmen in einem abgedunkelten Raum mit verbesserter Darstellung von Kontrast, Schwarzwerten und FarbeTrue Cinema : Reproduziert exakt die Originalqualität des Bildes ohne Korrekturen.Spiel : Spricht schnell auf das Eingangssignal an und liefer ein für Spiele geeignetes Bild. Diese Funktion steht im TV-Modus nicht zur Verfügung.Die Verwendungszeit des Spiel-Modus kann rechts oben in den Bildschirm eingebendet werden."Spielzeitanzeige" (S. 30)
	Kontrast, Helligkeit, Farbe, Schärfe	Dient zum Erhöhen oder Verringern der Pegel dieser Optionen, um die Einstellungen ihren persönlichen Vorstellungen optimal anzupassen.
	NTSC-Farbton	Wenn eine NTSC-Signalquelle an den Fernseher angeschlossen ist, kann der Farbton des Bildes wunschgemäß eingestellt werden.Diese Funktion steht nur beim Empfang von NTSC-Signalen zur Verfügung.
	Farbton	Ermöglicht Ihnen eine Einstellung des Gesamtfarbtons des Bildes. (Kühl / Normal / Warm)
	Lebhaftere Farben	Lebhaftere Farben werden automatisch erzeugt. (Aus / Ein)Bei PC-Eingangssignalen steht diese Funktion nicht zur Verfügung.
	Eco Modus	Funktion zur automatischen HelligkeitssteuerungDie Bildeinstellungen werden automatisch den jeweils herrschenden Lichtbedingungen angepasst. (Aus / Ein)
	P-NR	Reduzierung von BildrauschenUnerwünschtes Rauschen und Flimmern in den Bildkonturen wird automatisch reduziert ces. (Aus / Niedrig / Mittel / Hoch)
	3D-COMBFILTER	Macht die Anzeige von Standbildern oder Zeitlupenbildern lebendiger (Aus / Ein)Beim Anzeigen eines Standbildes oder bei Zeitlupenwiedergabe macht sich gelegentlich ein Farbmuster bemerkbar.Wahlen Sie die Einstellung „Ein“, um schärfere, originalgetreuere Farben zu erhalten. Diese Funktion steht nur beim Empfang von PAL- oder NTSC-Signalen zur Verfügung.Bei RGB-, S-Video-, Komponenten-, PC- und HDMI-Signalen sowie beim Betrachten einer SD-Karte steht diese Funktion nicht zur Verfügung.
	Panel	Schaltet den Bildschirm aus, wenn Sie „Aus“ (Aus / Ein) wählenDer Ton bleibt eingeschaltet, auch wenn der Bildschirm ausgeschaltet wird.Drücken Sie eine beliebige Taste, um den Bildschirm wieder einzuschalten.Diese Funktion senkt wirksam den Stromverbrauch, wenn Sie nur den Ton hören, ohne Bilder zu betrachten.
	Grundeinstellungen	Drücken Sie die Taste OK, um den aktuellen Modus unter "Bild" auf die Grundeinstellungen zurückzusetzen.
Ton	Modus	Wählt die Toneinstellung aus (Musik / Sprache / Benutzer)Der ausgewählte Modus wirkt sich auf alle Eingangssignale aus.Musik : Verbessert die Tonqualität beim Betrachten von Musikvideos usw.Sprache : Verbessert die Tonqualität beim Betrachten von Nachrichten, Theaterstücken usw.Sowohl im Musik- als auch im Sprachmodus können Sie die Einstellungen für „Bass“ und „Höhen“ vornehmen. Diese Einstellungen werden für jeden Modus separat gespeichert.Benutzer : Dient zur manuellen Einstellung des Tons anhand des Equalizers, sodass dieser Ihrer gewünschten Tonqualität entspricht.Im Benutzermodus wird in der Toneinstellung anstelle von „Bass“ und „Höhen“ „Equalizer“ angezeigt.Wählen Sie den „Equalizer“ aus und stellen Sie die Frequenz ein. Equalizer( siehe unten)
	Bass	Erhöht oder verringert den Pegel, um die Ausgabe der Bässe zu verstärken oder abzuschwächen.
	Höhen	Erhöht oder verringert den Pegel, um die Ausgabe der Höhen zu verstärken oder abzuschwächen.
	Equalizer	Dient zur Einstellung des Frequenzpegels, um Ihre gewünschte Tonqualität zu erhaltenDiese Funktion ist verfügbar, wenn „Modus“ auf „Benutzer“ gestellt ist.Wählen Sie eine Frequenz aus und ändern Sie den Frequenzpegel anhand der Cursortasten.Wenn Sie die Bässe verstärken möchten, erhöhen Sie den Pegel der niedrigen Frequenzen.Wenn Sie die Höhen verstärken möchten, erhöhen Sie den Pegel der hohen Frequenzen.Um die Pegel jeder Frequenz auf die Grundeinstellungen zurückzusetzen, wählen Sie mit den Cursortasten „Grundeinstellungen“ aus und drücken dann auf die Taste OK.
	Balance	Dient zur Einstellung des relativen Lautstärkeanteils des rechten und linken Lautsprechers.
	Kopfhörerlautstärke	Dient zur Einstellung des Lautstärkepegels des Kopfhörers.
	Surround	Surround Sound-Einstellungen (Aus / V-Audio / V-Audio Surround)V-Audio: Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite eingesetzt.V-Audio Surround: Eine Dynamic Enhancer-Schaltung wird zur Simulierung eines räumlichen Effekts mit verbesserter Breite und Tiefe eingesetzt.
	Lautstärke Korrektur	Dient zur Einstellung der Lautstärke der einzelnen Programme oder des Eingangsmodus.
	Wandabstand der Lautspr.	Dient zur Einstellung der Wiedergabe der tiefen Frequenzen (Über 30cm / Unter 30cm)Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand mehr als 30 cmbeträgt, empfiehlt sich die Wahl der Einstellung „Über 30cm".Wenn der Abstand zwischen der Rückwand des Fernsehers und der Wand weniger als 30 cmbeträgt, empfiehlt sich die Wahl der Einstellung „Unter 30cm".
	Audio Empfang	Dient zur Auswahl verschiedener Toneinstellungen (sofern verfügbar)Normaleinstellung: StereoWenn ein Stereosignal nicht empfangen werden kann: MonoM1 / M2: Dient zur Wahl des Kanals, wenn zwei monaurale Tonkanäle vorhanden sind.Diese Funktion steht nur im Analog-Modus zur Verfügung.
	Bevorzugter Audiotyp	Dient zur Wahl der Grundeinstellung für die Tonspur (Auto / MPEG)Auto : Dient zur automatischen Wahl der Tonspuren, wenn ein Programm über mehr als zwei Tonspuren verfügt. Die Vorrangfolge ist: Dolby Digital Plus, HE-AAC, Dolby Digital, MPEG.MPEG : Wenn das Programm MPEG-Ton enthält, erhält MPEG grundsätzlich Vorrang.Bei Dolby Digital Plus und Dolby Digital handelt es sich um zwei von Dolby Laboratories entwickelte Verfahren zur Codierung von Digitalsignalen. Diese beiden Formate umfassen sowohl stereophone (2-kanalige) als auch mehrkanalige Audiosignale.Bei HE-AAC handelt es sich um ein perzeptuelles Codierverfahren, das zur Komprimierung von digitalen Audiosignalen eingesetzt wird, um eine effiziente Speicherung und Übertragung von Musikdaten zu ermöglichen.Bei MPEG handelt es sich um ein Komprimierungsverfahren, mit dem sich die Größe von Musikdateien ohne eine deutliche Beeinträchtigung der Klangqualität beträchtlich reduzieren lässt.Dolby Digital Plus und HE-AAC sind Technologien, die für Programme im HD-Format (High Definition) vorgesehen sind.Nur im DVB-Modus
	SPDIF Auswahl	SPDIF : Ein Formatstandard für Dateien zur AudioübertragungDient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal. (Auto / PCM)Auto : Signale der Formate Dolby Digital Plus und Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben. Signale des Formats HE-AAC (48 kHz) werden als DTS-Ton ausgegeben.Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.Für DVB- oder Video-Modus (S. 48)
	Pegel Optischer Ausgang	Dient zur Einstellung des Audiopegels der MPEG-Ausgabe von der Buchse DIGITAL AUDIO OUT als Grundeinstellung (0 / -2 / -4 / -6 / -8 / -10 / -12dB)Normalerweise besitzt MPEG-Ton einen höheren Lautstärkepegel als andere Arten von Tonspuren.Diese Funktion steht nur im DVB-Modus zur Verfügung.
	HDMI1 / 2 / 3 Eingang	Passen Sie die Einstellung dem jeweiligen Eingangssignal an. (Digital / Analog) (S. 63)Digital : HDMI-KabelanschlussAnalog: HDMI-DVI-AdapterkabelanschlussDiese Funktion steht nur im HDMI-Eingangsmodus zur Verfügung.
	SPDIF-Verzögerung	Dient zur Einstellung der Verzögerungszeit der Tonausgabe von der Buchse DIGITAL AUDIO OUT, wenn der Ton nicht mit dem Bild synchron istDiese Funktion steht nur im DVB-Modus zur Verfügung.
	Grundeinstellungen	Drücken Sie die Taste OK, um die aktuellen Ton-, Balance- und Surround-Einstellungen sowie die Kopfhörerlautstärke auf die Grundeinstellungen zurückzusetzen

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt.(S. 45, 47 und S. 49)
• Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Timer-Programmierung
	Abschalt-Uhr

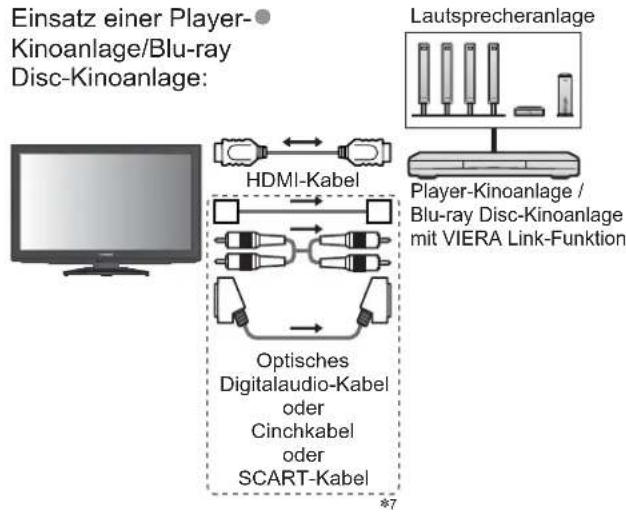

	Verbindungseinstellungen	VIERA Link
		Q-Link
		AV1 / AV2Ausgang
		Auto Ein
		Auto Aus
		Standby-Energiesparmodus
		Intelligent Auto Standby
		Datenherunterladen
	Kindersicherung
Setup	Tuning-Menü DVB-C	Favoriten bearbeiten
		Senderliste
		Auto Setup
		Manueller Suchlauf
		Senderlisteaktualisieren
		Neue Sender melden
		Signaleigenschaften
		Abschwächer
		TV-Signal hinzufügen
	Tuning-Menü DVB-T	Favoriten bearbeiten
		Senderliste
		Auto Setup
		Manueller Suchlauf
		Senderlisteaktualisieren
		Favorisiertes Netzwerk
		Neue Sender melden
		Signaleigenschaften
		TV-Signal hinzufügen
	Tuning-Menü Analog	Senderliste
		Auto Setup
		Manueller Suchlauf
		TV-Signal hinzufügen

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt.(S. 45, 47 und S. 49) Nur die verfügbaren Einträge können gewählt werden.

Gebrauch der Menüfunktionen

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	Sprache	MenüspracheDient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen.
		Präferenz Audio 1 / 2Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Multi-Audio (je nach Sender).
		Präferenz Untertitel 1 / 2Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Untertitel (je nach Sender).Einblenden von Untertiteln ➔ S. 16
		Präferenz VideotextDient zur Wahl der bevorzugten Sprache für DVB-Videotext (Verfügbarkeit vom Sender abhängig).
	Anzeige-Einstellungen	Untertitel TypeDient zur Wahl des bevorzugten Untertiteltyps. (Standard / Hörgeschädigte)Die Option „Hörgeschädigte“ erleichtert das Verständnis von DVB-Untertiteln (Verfügbarkeit vom Sender abhängig).Die Optionen „Präferenz Untertitel 1 / 2“ unter Sprache „Sprache“ erhalten Vorrang.
		VideotextVideotext-Anzeigemodus (TOP (FLOF) / List) (S. 20)
		Videotext-ZeichensatzDient zur Wahl der Videotext-Sprache (West / Ost1 / Ost2)West: Englisch, Französisch, Deutsch, Griechisch, Italienisch, Spanisch, Schwedisch, Türkisch usw.Ost1: Tschechisch, Englisch, Estnisch, Lettisch, Rumänisch, Russisch, Ukrainisch usw.Ost2: Tschechisch, Ungarisch, Lettisch, Polnisch, Rumänisch usw.
		Standard-GuideDient zur Auswahl des standardmäßigen Programmassistenten (TV Guide), wenn die Taste GUIDE gedrückt wird. (TV Guide / Senderliste)TV Guide : Electronic Programme Guide (EPG) ist verfügbar.Verwenden von EPGSenderliste : EPG ist nicht verfügbar. Stattdessen wird die Senderliste angezeigt.
		AV Label bearbeitenDient zur Benennung oder zum Überspringen der einzelnen Eingangsbuchsen. (S. 41)
		Display-AnzeigedauerDient zur Festlegung der Zeitdauer der Anzeige des Informationsbanners. (S. 15) (keine Anzeige / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 Sekunden)
		SpielzeitanzeigeLegen Sie für diese Option „Ein“ fest, um fortlaufend alle 30 Minuten die abgelaufene Zeit im Spielemodus anzuzeigen. (Aus / Ein)Diese Funktion steht nur bei Wahl des Bildmodus „Spiel“ zur Verfügung (S. 26).
		Radio-ModusDient der Einstellung des Timers, um den Bildschirm automatisch auszuschalten, wenn ein Radiosender ausgewählt wurde (Aus / 5 / 10 / 15 / 20 Sekunden)Der Ton bleibt eingeschaltet, auch wenn der Bildschirm ausgeschaltet wird.Drücken Sie eine beliebige Taste, um den Bildschirm wieder einzuschalten.Diese Funktion senkt wirksam den Stromverbrauch, wenn Sie einen Radiosender hören.
	Common Interface		Dient zum Betrachten von Pay-TV. (S. 42)

Menü	Eintrag Einstellungen / Konfiguration (Optionen)
Setup	System-Menü	Werkseinstellungen		Dient zum Rücksetzen aller Einstellungen, z. B. nach einem Umzug. (S. 43)
		Software-Update		Dient zum Herunterladen von neuer Software auf den Fernseher. (S. 44)
		Software-Lizenz		Dient zum Anzeigen der Software-Lizenzinformationen.
		Systeminformationen		Dient zum Anzeigen der Systeminformationen dieses Fernsehers.
	Andere Einstellungen	AV-Farbsystem		Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Modus. (Auto / PAL / SECAM / M.NTSC / NTSC)
		GUIDE Plus+Einstellungen	Aktualisierung	Dient zur Ausführung der Aktualisierung des GUIDE Plus+-Zeitplans und der Werbeinformationen für das GUIDE Plus+-System. (S. 19)
			Postcode	Dient zur Einstellung Ihrer Postleitzahl für die Anzeige von Werbeinformationen im GUIDE Plus+-System. (S. 19)
			Systeminformationen	Dient zum Anzeigen der Systeminformationen des GUIDE Plus+-Systems.
		Intelligent Frame Creation		Ermöglicht eine automatische Korrektur der Vollbildrate, damit ein ruckfreies Bild angezeigt wird. (Aus / Mittel / Hoch)●Bei Zuleitung eines 24p-Signals steht diese Funktion nicht zur Verfügung.●Wählen Sie die Einstellung „Aus“, falls Rauschen auf dem Bildschirm erzeugt wird.
		24p Smooth Film		Ermöglicht eine automatische Korrektur der Vollbildrate, damit ein ruckfreies Bild angezeigt wird. (Aus / Mittel / Hoch)●Nur bei Zuleitung eines 24p-Signals●Wählen Sie die Einstellung „Aus“, falls Rauschen auf dem Bildschirm erzeugt wird.
		Auto-Standby		Dient der Einstellung der Zeitdauer, nach der der Fernseher automatisch in den Bereitschaftsmodus umschaltet, wenn für die ausgewählte Zeitdauer (Aus / 2 / 4 Stunden) kein Vorgang ausgeführt wurde●Das automatische Starten der Timer-Programmierung wirkt sich nicht auf diese Funktion aus. Die automatische Eingangsumschaltung mit dem angeschlossenen Gerät wirkt sich auf ● diese Funktion aus und der Zeitzähler wird zurückgesetzt. Die Benachrichtigung wird 3 Minuten vor dem Umschalten in den Bereitschaftsmodus ● angezeigt.
		Energiesparmodus		Dient zur Reduzierung der Bildhelligkeit zur Energieeinsparung. (Aus / Ein)
		16:9 Overscan		Dient zur Festlegung des Bildschirmbereichs, der zur Anzeige des Bilds verwendet wird. (Aus / Ein)Ein : Das Bild wird vergrößert, um den Bildrand zu verdecken.Aus: Das Bild wird in seiner Originalgröße angezeigt.●Wählen Sie die Einstellung „Ein“, wenn Rauschen am Bildschirmrand auftritt. Diese Funktion steht zur Verfügung, wenn der Eintrag „Aspekt“ auf „Auto“ ●(nur Signale mit einem Bildseitenverhältnis von 16:9) oder „16:9“ eingestellt ist. Diese Einstellung kann separat für SD- (Standardauflösung) und HD-Signale (hohe ● Auflösung) gespeichert werden.
		Zeitzone		Dient zur automatischen Einstellung der Zeitdaten. Die Zeitdaten werden auf GMT-Basis korrigiert.●Wählen Sie die Einstellung „Auto“, um die Zeit dem jeweiligen Empfangsgebiet ● entsprechend automatisch korrigieren zu lassen.
		DVI-Eingangseinstellung		Ändert manuell den Schwarzwert im Bild für den HDMI-Eingangsmodus mit dem DVI-Eingangssignal (Normal / Voll)Wenn das DVI-Eingangssignal vom externen Gerät, insbesondere vom PC, angezeigt wird, ●ist der Schwarzwert möglicherweise für eine detaillierte Darstellung nicht geeignet. Wählen Sie in diesem Fall „Ausführlich“ aus.●Der Schwarzwert für das HDMI-Eingangssignal wird automatisch eingestellt.

• Bei Verwendung eines PC oder einer SD-Karte wird ein anderes Menü angezeigt.(S. 45, 47 und S. 49) Nur die verfügbaren Einträge können gewählt werden.

Sendersuchlauf

DVB-C-Sender

Alle empfangbaren DVB-C-Sender werden automatisch erneut abgestimmt.

• Diese Funktion steht nur zur Verfügung, wenn die Abstimmung der DVB-C-Sender bereits ausgeführt wurde.
• Nur DVB-C-Sender werden erneut abgestimmt.
• Alle früheren Kanaleinstellungen werden gelöscht.
• Wenn eine Kindersicherungs-PIN (S. 40) eingestellt wurde, muss diese erneut eingegeben werden.

INPUT TV MENU EXIT OK 1 2 abc left 3 4 ghi 5 jkl 6 mno 7 8 tuv qrs 9 xyz 0

Wählen Sie den DVB-C-Modus.

→ S. 14

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“.

Wählen Sie „Tuning-Menü DVB-C“.

Setup Timer-Programmierung Abschalt-Uhr Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C Sprache Anzeige-Einstellungen Common Interface System-Menü 1/2 Aus Zugriff

②Zugriff OK ①Auswahl

Wählen Sie „Auto Setup“.

Tuning-Menü DVB-C Favorite bearbeiten Senderliste Auto Setup Zugriff Manueller Suchlauf Senderliste aktualisleren Neue Sender melden Ein Signaleigenschaften Abschwächer Aus

②Zugriff OK ①Auswahl

■Rückkehr zum TV-Modus

■ Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 9)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Stellen Sie den gewünschten Suchlaufmodus und Programmsuche-Modus ein.

+/Wahl des Eintrags)

(Einstellen)

④ Starten Sie die automatische Senderabstimmung.

(Bestätigen)

Rückkehr zum TV-Modus →

Nehmen Sie die gewünschten Einstellungen für die Auto Setup Einrichtung vor.

DVB-C Auto Setup Einstellungen Modus Suchlauf Freie Sender Programmsuche Schnell Frequenz 362 MHz Symbolate Auto Netzwerk ID 41001

- In der Regel stellen Sie die Symbolrate auf „Auto“.

Modus Suchlauf, Programmsuche

② Einstellen

① Auswahl

- Frequenz, Netzwerk ID

① Auswahl

② Engabe

Speichern

Ausführlich: Der gesamte Frequenzbereich wird durchsucht.

Schnell: Die für Ihr Land geeigneten Frequenzen werden durchsucht.

Geben Sie, falls nötig, die von Ihrem Kabelanbieter angegebene Frequenz und Netzwerk-ID für Ihren Standort an.

Abhängig vom gewählten Land wird möglicherweise bereits „Auto“ angezeigt und es ist keine Eingabe mehr erforderlich.

Starten Sie die automatische Senderabstimmung.

Auto Setup DVD-C Status 05 PPR Device: Company (free configuration key 3 Minutes) Nr. Sendtime: Top Quality 1 CBCO Channel Free TV 10 2 BBC Radio Waves Free TV 10 3 LC4 Free TV 10 Free TV: 3 Play TV: 9 Radio: 9 Send-in: 8

Die Einstellungen werden automatisch vorgenommen.

Hinweis

● Falls die Abstimmung nicht vollständig abgeschlossen wurde → „Manueller Suchlauf“ (S. 35)

Nach Abschluss des Vorgangs wird das Programm mit der niedrigsten Programmposition angezeigt.

DVB-T-Programme oder analoge Programme

Alle empfangbaren DVB-T-Sender oder analogen Sender werden erneut automatisch abgestimmt.

„DVB-T Auto Setup“ steht nur zur Verfügung, wenn die Abstimmung der DVB-T-Sender bereits ausgeführt wurde.
- Im DVB-T-Modus werden nur DVB-T-Sender erneut abgestimmt.
- Im Analog-Modus werden nur analoge Sender erneut abgestimmt.
- Alle früheren Kanaleinstellungen werden gelöscht.
- Wenn eine Kindersicherungs-PIN (S. 40) eingestellt wurde, muss diese erneut eingegeben werden.

Wählen Sie den DVB-T-Modus TV oder den Analog-Modus.

→ S. 14

Rufen Sie die Menüanzeige auf.

Wählen Sie „Setup“.

②Zugriff OK ①Auswahl

Wählen Sie „Tuning-Menü DVB-T“ oder „Tuning-Menü Analog“.

Setup Timer-Programmierung Abschalt-Uhr Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-T Tuning-Menü Analog Sprache Anzeige-Einstellungen Common Interface System-Menü 1/2 Aus Zugriff Zugriff

②Zugriff OK ①Auswahl

■Rückkehr zum TV-Modus

■ Verwendung der Tasten an der Seitenwand des Fernsehers für den automatischen Sendersuchlauf (S. 9)

① Betätigen Sie diese Taste so oft, bis „Auto Setup“ angezeigt wird.

② Rufen Sie „Auto Setup“ auf.

③ Starten Sie die automatische Senderabstimmung.

● Rückkehr zum TV-Modus →

Wählen Sie „Auto Setup“.

DVB-T:

Tuning-Menü DVB-T Favorite bearbeiten Senderliste Auto Setup Zugriff Manueller Suchlauf Senderliste aktualisieren Neue Sender melden Ein Signaleigenschaften

②Zugriff OK ①Auswahl

Analog:

Starten Sie die automatische Senderabstimmung.

DVB-T:

Auto Setup DVB-T Balance CHS Dissar/Vorgang soundpeak dws 3 Minutes. Kanal Serisame 62 CEBC Channel Free TV 10 62 BRC Radio Wales Free TV 10 62 La Free TV 10 62 Carbon Note Free TV 10 / / Free TV 3 Pay TV 3 Restur 3 Surbe Buhl

Analog:

Auto Setup Analog Gearload CH-2 78 CH-1 Disas Vorging - 300mm/1000000000000000000000000000000000000000000000000000000000000000000000000000000000 Kanal Sordemagne CH-29 CH-33 BDC1 Analog 2 Sachie Luft

Die Einstellungen werden automatisch vorgenommen.

- Lädt die Einstellungen von Sender, Sprache und Land / Gebiet auf ein an den Fernseher angeschlossenes Gerät herunter, das mit Q-Link oder VIERA Link ausgestattet ist.

Nach Abschluss des Vorgangs wird das Programm der Programmposition „1“ angezeigt.

Hinweis

- Falls die Abstimmung nicht vollständig abgeschlossen wurde

„Manueller Suchlauf“ (S. 35 und S. 37)

Abstimmen und Bearbeiten von Programmen

(DVB)

Sie können Sender erneut abstimmen, Listen Ihrer Lieblingsprogramme erstellen und unerwünschte Kanäle überspringen usw.

1 Wählen Sie den DVB-C-Modus TV oder den DVB-T-Modus. → S. 14 2 Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“. VIFH Haupt-Menü Bild Ton Setup ② Zugriff ① Auswahl 4 Wählen Sie „Tuning-Menü DVB-C“ oder „Tuning-Menü DVB-T“. Setup 1/2 Timer-Programmierung Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C Zugriff Tuning-Menü DVB-T Zugriff Sprache Anzeige-Einstellungen Common Interface System-Menü ② Zugriff ① Auswahl „Tuning-Menü DVB-C“ steht nur im DVB-C-Modus zur Verfügung. „Tuning-Menü DVB-T“ steht nur im DVB-T-Modus zur Verfügung. 5 Wählen Sie eine der folgenden Funktionen aus, und nehmen Sie die gewünschte Einstellung vor. Tuning-Menü DVB-C Favoriteen bearbeiten Senderliste Zugriff Auto Setup Zugriff Manueller Suchlauf Zugriff Senderliste aktualisieren Zugriff Neue Sender melden Ein Signaleigenschaften Zugriff Abschwächer Auto Setup „Sendersuchlauf“ (S. 32 und S. 33) ■Rückkehr zum TV-Modus EXIT

DVB-Sender automatisch aktualisieren Senderliste aktualisieren

Sie können neue Sender hinzufügen, entfernte Sender löschen sowie die Namen und Programmpositionen von Sendern automatisch in der Senderliste aktualisieren.

DVB-T Sondereliste aktualisieren Rena Gesamtung Kauf Sondere mit Typ Gruppe Prior 10.3 May 14.9 Mater 6

Die Senderliste wird aktualisiert, wobei die unter „Favoriten bearbeiten“, „Senderliste“, „Kindersicherung“ usw. vorgenommenen Einstellungen beibehalten werden.

Benachrichtigung anzeigen Neue Sender melden

Dient zur Festlegung, ob eine Benachrichtigung angezeigt werden soll, wenn ein neuer DVB-Sender gefunden wurde, oder nicht. (Aus / Ein)

Neue Sender gefunden. Der Senderliste hinzufügen OK. Zum Verlassen EXIT.

Nach Wahl von OK wird die Funktion „Senderliste aktualisieren“ ausgeführt.

DVB-Signal überprüfen Signaleigenschaften

Dient zur Wahl eines Kanals und zur Überprüfung des Zustands des DVB-Signals.

●Umschalten des Programms

Eine hohe Signalstärke bedeutet nicht unbedingt, dass das Signal für den DVB-Empfang geeignet ist. Verwenden Sie den Signalqualitäts-Indikator wie folgt:

Signalqualität:

• Grüner Balken → guter Signalzustand
  • Gelber Balken → schlechter Signalzustand
  ●Roter Balken → schlechter Signalzustand (Überprüfen Sie die terrestrische Antenne oder das Kabel)

Verringern des DVB-C-Signals Abschwächer

Wenn das DVB-C-Signal zu stark ist, können Interferenzen auftreten. Stellen Sie in diesem Fall die Funktion auf „Ein“, um das Signal automatisch zu verringern.

- Diese Funktion steht nur für DVB-C-Signale zur Verfügung.

Auflisten der DVB-Favoriten-Programme

Favoriten bearbeiten

Sie können vier Listen (Profile) Ihrer Lieblingsprogramme erstellen Favorit1 bis 4.

Auf den DVB-Favorit kann unter „Kategorie“ im Informationsbanner (S. 15) und im Programmassistenten (S. 18) zugegriffen werden.

① Wählen Sie ein Programm, das aufgelistet werden soll.

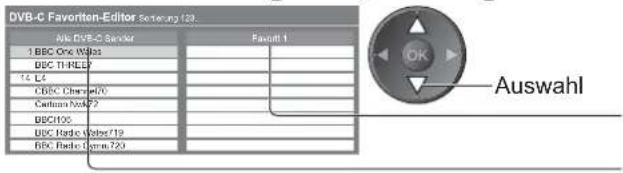

DVB-C Favoriten-Editor Sertagung 123 Ade DVB-C Sander Favonit 1 1 BBC One Wages BBC THPLEY 14 L6 CDSC Channel70 Carbon WebF2 BBC105 BBC Radio Solar719 BBC Radio Optim723 Auswahl

Sortieren der Sendernamen in alphabetischer

Reihenfolge → Blau

Anzeigen eines anderen Favoriten Grün

Umschalten der Kategorie Rot

② Fügen Sie es dem Favoriten hinzu.

DVB-C Favorite Editor BEC One Wales BBC THREE 14 CBC Channel70 Carbon Tech/2 BBC1/5 BBC Radio Wals719 BBC Radio Comm/720

Ein Programm wird hinzugefügt.

- Hinzufügen eines zusammenhängenden Programmblocks zur Liste in einem Vorgang

Erstellen des Blocks

■Bearbeiten eines Favoriten

Überspringen unerwünschter DVB-Sender, Bearbeiten von DVB-Programmen Senderliste

Unerwünschte DVB-Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Einblenden / Verdecken

Alle DVB-C Sender 70 CBBC Channel 72 Cartoon Nwk 105 BBC 719 BBC Radio Wales 720 BBC Radio Cymmu 1 BBC ONE Wales 7 BBC THREE

■Bearbeiten von Programmen

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

● Umschalten der Kategorie → Rot

- Ändern der Programmposition → Grün → Geben Sie die neue Programmposition ein. (sofern verfügbar)

- Verschieben einer Programmposition (sofern verfügbar) → Grün → Wahl der neuen Position

- Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Manuelles Einstellen des DVB-Programms Manueller Suchlauf

Normalerweise sollte „Auto Setup“ oder „Senderliste aktualisieren“ zum erneuten Abstimmen von DVB-Sendern verwendet werden. Verwenden Sie diese Funktion, wenn die Einstellung nicht abgeschlossen wurde oder um die Ausrichtung der Antenne einzustellen. - Alle neu gefundenen Sender werden der Senderliste hinzugefügt.

DVB-C:

Manueller DVD-C Suchlauf Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey Poster Prey

Eingabe der Frequenz 1 2 abc 3 d# 4 rh 5 fj 6 m# 7 p# 8 ma 9 ag 0 Suchen OK

- Setzen Sie Symbolrate und Service ID im Normalfall auf „Auto“.

DVB-T:

Manueller DVD-1 Suchlaut File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 0 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 1 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 2 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 3 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 4 File TV 5

- Nehmen Sie die Antennen/Schüssel-Einstellungen so vor, dass „Signalqualität“ den optimalen Wert erreicht.

Abstimmen und Bearbeiten von Programmen

(analog)

Sie können Sender erneut abstimmen, unerwünschte Sender überspringen, Sender bearbeiten usw.

Wählen Sie den Analog-Modus. S. 14 TV INPUT MENU TV EXIT RETURN Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“. VIEHA Haupt-Menü Bild Ton Setup ②Zugriff ①Auswahl 1 2 3 4 ghi 5 jkl 6 mno 7 8 tuvgors wxyz 0 Wählen Sie „Tuning-Menü Analog“. Setup 1/2 Timer-Programmierung Abschall-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü Analog Zugriff Sprache Anzeige-Einstellungen Common Interface System-Manü ②Zugriff ①Auswahl 5 Wählen Sie die gewünschte Funktion aus. Tuning-Menü Analog Senderliste Auto Setup Manueller Suchlauf ②Zugriff ①Auswahl Die jeweils verfügbaren C vom gewählten Land abh. Auto Setup ♦ „Sendersu (S. 33) Panasonic TV ■ Rückkehr zum TV-Modus EXIT

6 Einstellen

Sie können unerwünschte analoge Sender überspringen und analoge Sender bearbeiten. Senderliste

Unerwünschte analoge Sender können verdeckt werden.

Verdeckte Sender können nur mit Hilfe dieser Funktion angezeigt werden. Verwenden Sie diese Funktion, um unerwünschte Sender zu überspringen.

Auswahl eines Senders und Einblenden / Verdecken

Analoge Senderliste 1 BBC1 2 3 **** 4 5 6 7 ② Einblenden / Verdecken ① Auswahl ✓: Einblenden □: Verdecken (Überspringen) Einblenden aller Sender● → Gelb

Bearbeiten von Programmen

Jeder in der Senderliste aufgelistete Sender kann individuell bearbeitet werden.

Wählen Sie den zu bearbeitenden Sender aus und:

Programmposition Sendername 3 ITV 23:35 Alio Analogsender itv CH23

Erneutes Abstimmen aller Sender (Manueller Suchlauf) Rot (siehe unten)

●Verschieben einer Programmposition

Wahl der neuen Position Speichern

Ändern des Sendernamens

Geben Sie die Zeichen einzeln ein. Speichern Sendernamen bearbeiten Name A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A O U G r f # i r r - - ≡ b c d e f g h j l x m n o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o L V W X Y Z A O U G r f # i r r - - ① Auswahl ② Einstellen OK RETURN

(5 Zeichen maximum)

- Zeichen können über die Zifferntasten eingegeben werden. - „Zeichentabelle für Zifferntasten“ (S. 62)

Hinweis

- Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, benutzen Sie Programmplatz 0 („VCR“).

Manuelles Einstellen des analogen Programms Manueller Suchlauf

■Feinabstimmung

Diese Funktion ermöglicht es, kleine Justierungen bei der Abstimmung eines bestimmten Programms vorzunehmen (wenn eine Korrektur aufgrund von Wetterverhältnissen usw. erforderlich wird).

■Manueller Suchlauf

Stimmen Sie das analoge Programm nach Ausführung des automatischen Sendersuchlaufs manuell ab.

- Stellen Sie zunächst das Tonsystem und Farbsystem ein, und führen Sie dann diese Funktion aus.

Normalerweise sollte das Farbsystem auf „Auto“ eingestellt werden.

- Wenn ein Videorecorder nur mit dem HF-Kabel angeschlossen ist, wählen Sie die Programmposition „0“.

Manuelle Analogabstimmung 1 BBC1 CH33 Feinabstimmung Manueller Suchlauf 2 76 | 1 +41 Tonsystem SC1 Farbsystem Auto

SC1: PAL B, G, H / SECAM B, G SC2: PAL I SC3: PAL D, K / SECAM D, K F: SECAM L, L'

Wahl der Programmposition

Wählen Sie das Programm

Timer-Programmierung

Timer-Programmierung über das Menü

Mit dem Menü zur Timer-Programmierung können Sie die Programme auswählen, die Sie aufzeichnen oder auf die Sie automatisch umschalten möchten. Zur richtigen Zeit wird der Fernseher automatisch mit dem richtigen Sender eingeschaltet, selbst wenn der Fernseher im Bereitschaftmodus ist.

Zum Einstellen der Timer-Programmierung können Sie auch den Programmassistenten (TV Guide) verwenden (S. 19). Diese Funktion ist im Analog-Modus nicht verfügbar.

● Die Timer-Programmierung funktioniert nicht ordnungsgemäß, wenn der Fernseher nicht die richtigen Zeitdaten vom TV-Signal erhält.
- Der Fernseher muss bei der Einstellung Ext. Rec. der Timer-Programmierung entweder eingeschaltet oder im Bereitschaftsmodus sein.
- Während die Einstellung Ext. Rec. der Timer-Programmierung aktiv ist, kann kein anderer Sender ausgewählt werden.
- Unter Umständen kann ein verschlüsseltes Programm (das kopiergeschützt ist) nicht aufgezeichnet werden.
- Beim Aufzeichnen von Programmen müssen Sie an dem an den Fernseher angeschlossenen Recorder die richtigen Einstellungen vornehmen.

Wenn ein kompatibler Recorder mit Q-Link, VIERA Link oder einer ähnlichen Technologie an den Fernseher angeschlossen ist (S. 52 und S. 53) und die „Verbindungseinstellungen“ (S. 28) abgeschlossen sind, müssen am Recorder keine Einstellungen vorgenommen werden. Lesen Sie auch die Bedienungsanleitung des Recorders.

• Wenn der Recorder nicht mit Q-Link, VIERA Link oder ähnlichen Technologien kompatibel ist, stellen Sie im Setup (S. 28) „Q-Link“ auf die angeschlossene Buchse (AV1 oder AV2) und nehmen die Timer-Programmierung des Recorders vor. Zur weiteren Vorbereitung des Recorders lesen Sie die Bedienungsanleitung des Recorders. Bei FBAS kann die Aufzeichnung nur über SCART einschließlich HD-Inhalten erfolgen.
  Zwei Minuten vor der Aktivierung des Timers wird auf dem Bildschirm eine Erinnerung eingeblendet.

Zum Entfernen der Meldung und Starten der Programmierung • OK

Abbrechen der Programmierung → EXIT

1 Wählen Sie den gewünschten Modus für die Einstellung aus. → S. 14 TV 2 Rufen Sie die Menüanzeige auf. MENU 3 Wählen Sie „Setup“. VIEW Haupt-Menu ■ Bild ■ Ton ■ Setup 4 Wählen Sie „Timer-Programmierung“. Setup 1/2 Timer-Programmierung Zugriff Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menu DVB-C Sprache Anzeige-Einstellungen Common Interface System-Menu 5 Einstellen ■ Rückkehr zum TV-Modus EXIT

■Freigeben des Tuners (Beenden der Aufzeichnung)

Details zur Timer-Programmierung einstellen Timer-Programmierung

① Rufen Sie das Menü zur Timerprogrammierung auf

② Wählen Sie die Funktion aus (Erinnerung oder Ext. Rec.)

Auswahl

Ext. Rec. : zum Aufzeichnen eines bestimmten Programms auf dem Recorder Zu Beginn der Startzeit wird der Sender automatisch umgeschaltet und die Video- und Audiosignale werden ausgegeben. Zwei Minuten vor der Aktivierung des Timers wird auf dem Bildschirm eine Erinnerung eingeblendet. Erinnerung : Erinnerung zum Ansehen eines bestimmten Programms Beim Fernsehen wird 2 Minuten vor der Anfangszeit eine Erinnerungsmeldung angezeigt. Drücken Sie auf die Taste OK, um zum programmierten Sender umzuschalten. Von sämtlichen Buchsen werden keine Signale ausgegeben.

③ Stellen Sie Sender, Datum und Uhrzeit ein (wiederholen Sie die Vorgänge wie unten beschrieben)

Stellen Sie die Punkte in der Reihenfolge 1 is

Eintrag auswählen

Einstellen

● 1 3nd können auch über die Zifferntasten eingegeben werden.

Wird angezeigt, wenn sich Timer-Programmierungsereignisse

überlappen

Timer-Programmierung Mi 28.10.2009 10:46 Funktion Nr. Sendername Datum Start Ende Erinnerung D 7 BBC7 Ext. Rec. D 1 BBC1 STTL MI 28.10.2009 17:00 18:30 Ext. Rec. C 3 ITV1 Do 29.10.2009 21:30 22:30 ... ① Sendernummer ② Datum C: DVB-C D: DVB-T (Sie können den TV-Modus nicht im Menü ändern) Ein Tag früher Täglich oder wöchentlich (mehrmals drücken) Täglich So-Sa: Sonntag bis Samstag Täglich Mo-Sa: Montag bis Samstag Täglich Mo-Fr: Montag bis Freitag Wöchentl. Sa/Fr/Do/Mi/Di/Mo/So: An jedem Wochentag zur selben Zeit

④ Speichern

■Ändern einer Timer-Programmierung

Wählen Sie das zu ändernde Programm aus

Nehmen Sie die gewünschten Korrekturen vor (siehe oben)

■Abbrechen einer Timer-Programmierung

Wählen Sie das zu löscheende Programm aus.

■Aufzeichnung mit Untertiteln (sofern verfügbar)

Wählen Sie das Programm aus, das mit Untertiteln aufgezeichnet werden soll.

- Bei jedem Drücken: Auto ←→ Aus

■Vorübergehendes Abbrechen einer Timer-Programmierung

Wählen Sie das abzubrechende Programm aus.

- Bei jedem Drücken: Abbrechen ←→ Abbrechen beenden

Hinweis

• Prüfen Sie, ob die LED leuchtet (orange). Wenn nicht, sind keine Timer-Programme aktiv oder gespeichert.
  „I“ gibt an, dass sich bestimmte Ereignisse der Timer-Programmierung überlappen. „Ext. Rec.“ besitzt eine höhere Priorität als „Erinnerung“. Wenn sich zwei oder mehr Ereignisse des Typs „Ext. Rec.“ überlappen, wird das erste Ereignis der Timer-Programmierung wie programmiert gestartet und beendet.
• Bei einem Ereignis des Typs Ext. Rec. der Timer-Programmierung wird 10 Sekunden vor der Anfangszeit automatisch auf den gewünschten Sender umgeschaltet.
• Um die Timer-Programmierung direkt vor der Startzeit anzuhalten, müssen Sie den Recorder manuell anhalten.
  Das Ereignis Ext. Rec. der Timer-Programmierung wird auch durchgeführt, wenn sich der Fernseher im Aufzeichnungsmodus Pause Live TV befindet (S. 55). In diesem Fall wird der Aufzeichnungsmodus Pause Live TV abgebrochen.

Kindersicherung

Sie können bestimmte Kanäle / AV-Eingänge sperren, um zu verhindern, dass sich Kinder die betreffenden Programme anschauen. Wenn ein gesperrter Kanal / Eingang gewählt wird, erscheint eine Meldung mit der Aufforderung zur PIN-Eingabe; nach korrekter Eingabe wird die Sperre aufgehoben.

Rufen Sie die Menüanzeige auf. MENU Wählen Sie „Setup“. VIEF Haupt-Menü Bild Ton Setup ②Aufrufen OK ①Auswahl Wählen Sie „Kindersicherung“. Setup 1/2 Timer-Programmierung Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Zugriff Tuning-Menu DVB-C Sprache Anzelge-Einstellungen Common Interface System-Menu ②Aufrufen OK ①Auswahl Einstellen Rückkehr zum TV-Modus EXIT

Sperren von Programmplätzen Kindersicherung

① Geben Sie die gewünschte PIN (4-stellige Zahl) ein.

• Bei der erstmaligen Einstellung müssen Sie die PIN zweimal eingeben.
• Bitte notieren Sie sich die als PIN verwendete Zahl für den Fall, dass Sie sie später vergessen.
  Abhängig vom gewählten Land (S. 12) ist möglichwerweise „0000“ als Standard-PIN gespeichert.

② Wählen Sie „Kindersicherungsliste“.

③ Wählen Sie den zu sperrenden Kanal / Eingang.

Liste der gespierten Programme - TV und AV Beförung 28... Name:Energiegespiel Type:Speinen 100 BDC 100000000000000000000000000000000000000000000000000000000000000000000000000000000000 14 BDC 1456666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666 14 BDC 14573333333333333333333333333333333333333333333333333333333333333333333333 14 BDC 145819999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 14 BDC 14582888888888888888888888888888888888888888888888888888888888888888888 14 BDC 1458222222222222222222222222222222222222222222222222222 14 BDC 145777777777777777777777777777777777777777777777777777777777777777 14 BDC 14575555555555555555555555555555555555555555555555555555555 14 BDC 1457411111111111111111111111111111111111111111111111 A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V#A#G#A#V# A#V# A#G# A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A### A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ A##/ C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C### C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C## C++ BDC 14582888888888888888888888888888888888888888888888888888888888 BDC 1457333333333333333333333333333333333333333333333333 BDC 1457222222222222222222222222222222222222 BDC 14571444444444444444444444444444444444444 BDC 145714444444444444444444444444 BDC 145714444444444444 BDC 14571444 BDC 1457144 BDC 145714 BDC 14571 BDC 14571 BDC 1457 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BDC 1 BSC/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/ SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SA/SL/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A/S/A /S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S A / S Name:Energiegespiel Typ: DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB/DVB D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/B D/F BDC 145722222222222222222222222222222222222222222222222 BDC 1457144444444444444444444444444444444444 | BDC 14571.### ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## ## #

Erscheint, wenn der betreffende Kanal / Eingang gesperrt ist.

• Löschen → Wählen Sie den gesperrten Kanal / Eingang
  ● Sprung an den Anfang des nächsten Eingangs
• Sperren aller Kanäle / Eingänge → Grün
  ● Freigeben aller gesperrten Kanäle / Eingänge
• Sortieren der Sendernamen in alphabetischer Reihenfolge → Blau

Ändern der PIN

Wählen Sie „PIN ändern“.

1 2 3 4 5 6 7 8 9 0

■Einstellen der Altersbegrenzung

● Die Verfügbarkeit dieser Funktion ist vom gewählten Land (S. 12) abhängig.

Wenn ein DVB-Programm eine höhere Altersbegrenzung als das von Ihnen gewählte Alter besitzt, müssen Sie die PIN eingeben, um das Programm betrachten zu können (abhängig vom Sender).

Wählen Sie „Altersbegrenzung“ aus, und stellen Sie ein Alter für die Einschränkung des Betrachtens von Programmen ein.

Hinweis

- Durch Ausführen der Funktion „Werkseinstellungen“ (S. 43) werden die PIN und alle zugehörigen Einstellungen gelöscht.

AV Label bearbeiten

Um die Identifizierung der einzelnen Eingänge des Fernsehers und die Auswahl des Eingangsmodus zu erleichtern, können Sie jeder Eingangsbuchse eine gewünschte Bezeichnung zuweisen sowie Buchsen überspringen lassen, an denen kein Zusatzgerät angeschlossen ist.

● Wahl des Eingangsmodus → S. 22

1 Rufen Sie die Menüanzeige auf.

2 Wählen Sie „Setup“.

3 Wählen Sie „Anzeige-Einstellungen“.

Wählen Sie „AV Label bearbeiten“.

5 Wählen Sie eine Eingangsbuchse, und nehmen Sie die gewünschte Einstellung vor.

Die von Ihnen eingestellten Bezeichnungen erscheinen im Menü „Eingangswahl“ (S. 22), im Menü „TV Auswahl“ (S. 14) sowie im Informationsbanner.

- Bei Wahl von „Überspringen“ kann der Modus nicht gewählt werden.

Benutzereingabe

Sie können jeder Eingangbuchse einen beliebigen Namen zuweisen.

Wählen Sie „Benutzereingabe“.

Geben Sie die Zeichen einzeln ein.

Benutzereingabe Name A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A O J R I W ( ) + - - a b c d e f g n - j k l m n o p q r s t u v w X y z e s o o O i 2 3 d e o f 7 b u

① Auswahl ② Einstellen RETURN

(10 Zeichen maximum)

• Zeichen können über die Zifferntasten eingegeben werden. → „Zeichentabelle für Zifferntasten“ (S. 62)

Gebrauch des Common Interface

Das Menü „Common Interface Modul“ bietet Zugriff auf Software, die in Common Interface-Modulen (CI-Modulen) enthalten ist.

In bestimmten Ländern oder Gebieten steht diese Funktion möglicherweise nicht zur Verfügung. Das CI-Modul ermöglicht zwar den Empfang bestimmter Dienste, doch ist der Empfang aller Dienste (z. B. Pay-TV) mit diesem Fernseher nicht garantiert.

Bitte verwenden Sie ausschließlich das vom betreffenden Programmanbieter zugelassene CI-Modul. Weitere Informationen sowie Einzelheiten zu den Bedingungen der einzelnen Dienste sind von Ihrem Panasonic-Fachhändler bzw. den Programmanbietern erhältlich.

Vorsicht

Achten Sie stets darauf, den Netzschalter auszuschalten, bevor Sie ein CI-Modul einsetzen oder entfernen.

Falls eine Anzeigekarte und ein Kartenleser als Satz geliefert werden, setzen Sie zuerst den Kartenleser ein, und setzen Sie dann die Anzeigekarte in den Kartenleser ein.

- Setzen Sie das Modul in der korrekten Richtung ein.

CI-Steckplatz Entferen Sie zunächst die Abdeckung des CI-Steckplatzes. Unverkantet und bis zum Anschlag einsetzen oder entfernen CI-Modul Seitenwand des Fernsehers

Setzen Sie das CI-Modul (separat erhältlich) in den CI-Steckplatz ein.

Die daraufhin auf dem Bildschirm angezeigten Funktionen sind je nach Inhalt des eingesetzten CI-Moduls verschieden.
- Normalerweise erscheinen Pay-TV-Sender. Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Falls keine Pay-TV-Sender erscheinen, führen Sie das nachstehend beschriebene Verfahren aus.
- Weitere Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CI-Moduls oder sind vom Programmanbieter erhältlich.

INPUT TV MENU EXIT OK Panasonic TV

■Rückkehr zum TV-Modus

Wählen Sie den DVB-C-Modus oder den DVB-T-Modus.

→ S. 14

TV

2 Rufen Sie die Menüanzeige auf.

MENU

3 Wählen Sie „Setup“.

②Zugriff OK ①Auswahl

Wählen Sie „Common Interface“.

Setup Timer-Programmierung Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menu DVB-C Sprache Anzelge-Einstellungen Common Interface Zugriff System-Menu

②Zugriff OK ①Auswahl

5 Rufen Sie „Common Interface“ auf.

6 Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Beispiel: Auswahl, Eingabe

farbige Zeichen →

Die Bildschirm-Hilfe stimmt u. U. nicht mit den Tasten der Fernbedienung überein.

Werkseinstellungen

Diese Funktion dient dazu, den ursprünglichen Zustand des Fernsehers wiederherzustellen, in dem keine Sender abgestimmt sind. Dabei werden alle Benutzereinstellungen (Sender, Bild, Ton usw.) zurückgestellt.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEW Haupt-Menü Bild Ton Setup ② Zugriff ① Auswahl 3 Wählen Sie „System-Menü“. Setup 1/2 Timer-Programmierung Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menü DVB-C Sprache Anzeige-Einstellungen Common Interface System-Menü Zugriff 4 Wählen Sie „Werkseinstellungen“. System-Menü Werkseinstellungen Zugriff Software-Update Software-Lizenz Systeminformationen ② Zugriff ① Auswahl 5 Einstellen ■ Rückkehr zum TV-Modus EXIT

Wiederherstellen des Auslieferungszustands Werkseinstellungen

① Überprüfen Sie die Meldung, und starten Sie dann die Initialisierung.

② Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.

Werkseinstellungen wiederhergestellt.

Bitte den Fernseher ausschalten.

- Beim nächsten Einschalten des Netzschalters startet „Auto Setup“ automatisch. (S. 12)

■Um nur Fernsehsender erneut abzustimmen, z. B. nach einem Umzug

„Sendersuchlauf“ (S. 32 und S. 33)

Aktualisieren der Software des Fernsehers

Von Zeit zu Zeit wird möglicherweise eine neue Version der Software vom Hersteller zum Herunterladen angeboten, um die Leistung oder den Betrieb des Fernsehers zu verbessern.

Falls ein Update zur Verfügung steht, wird ein Benachrichtigungsbanner angezeigt, wenn der Sender Update-Informationen ausstrahlt.

Herunterladen

- Wenn das Update nicht heruntergeladen werden soll

Die Software kann wahlweise automatisch oder manuell aktualisiert werden.

1 Rufen Sie die Menüanzeige auf. MENU 2 Wählen Sie „Setup“. VIEA Haupt-Menu Bild Ton Setup ②Zugriff ①Auswahl 3 Wählen Sie „System-Menu“. Setup 1/2 Timer-Programmierung Abschalt-Uhr Aus Verbindungseinstellungen Kindersicherung Tuning-Menu DVB-C Sprache Anzeige-Einstellungen Common Interface System-Menu Zugriff 4 Wählen Sie „Software-Update“. System-Menu Werkseinstellungen Software-Update Zugriff Software-Lizenz Systeminformationen ②Zugriff ①Auswahl 5 Einstellen ■ Rückkehr zum TV-Modus EXIT

Aktualisieren der Software des Gerätes Software-Update

Automatisches Herunterladen

Wählen Sie „Autom. Update-Suche im Standby“.

• Bei jeder Einstellung führt der Fernseher im Bereitschaftsmodus automatisch eine Update-Suche aus und lädt eine neue Version der Software herunter, falls eine solche verfügbar ist.
  ● Die automatische Aktualisierung wird unter den folgenden Bedingungen ausgeführt:
• Der Fernseher befindet sich im Bereitschaftsmodus (das Gerät wurde über die Fernbedienung ausgeschaltet).
• Momentan findet keine Timer-Programmierung oder direkte TV-Aufzeichnung statt.

Bei Ausführung eines Software-Updates wird die Software aktualisiert (dies kann zu einer Änderung von Funktionen des Fernsehers führen). Falls dies unerwünscht ist, stellen Sie den Eintrag „Autom. Update-Suche im Standby“ auf „Aus“.

Für sofortige Aktualisierung

Wählen Sie „Update-Suche ausführen“.

Suche nach einem Update (mehrere Minuten lang) und ggf. Anzeige einer entsprechenden Meldung

Daten herunterladen

Hinweis

Das Herunterladen kann ca. 60 Minuten beanspruchen.
- Während des Herunterladens und Aktualisierens der Software darf der Fernseher AUF KEINEN FALL ausgeschaltet werden.
- Bei der Benachrichtigung kann es sich um eine Ankündigung handeln. In einem solchen Fall erscheint ein Termin (Datum, ab dem die neue Version verwendet werden kann). In einem solchen Fall können Sie eine Reservierung für das Update einstellen. Wenn der Fernseher ausgeschaltet ist, startet der Aktualisierungsvorgang nicht.

Anzeigen von PC-Bildern auf dem Fernsehschirm

Der Bildschirminhalt eines an den Fernseher angeschlossenen Personalcomputers kann auf dem Fernsehschirm angezeigt werden.

Bei Anschluss eines Audiokabels kann außerdem der PC-Ton über die Lautsprecher des Fernsehers wiedergegeben werden.

●Anschließen des PC → S. 59

1 Wählen Sie den Eingang. AV 2 Wählen Sie „PC“. Eingangswahl AV1 AV2/S AV3 COMPONENT PC HDMI1 HDMI2 HDMI3 TV ■Rückkehr zum TV-Modus → TV

② Aufrufen OK ① Auswahl

● Geeignete Signale → S. 64

- Wenn die Anzeige „H-Frequenz“ oder „V-Frequenz“ rot dargestellt wird, kann dies bedeuten, dass das Ausgangssignal des PC nicht von diesem Fernseher unterstützt wird.

■Menü „PC Einstellungen“ (wunschgemäß ändern)

Vornehmen von Einstellungen → „Gebrauch von VIERA TOOLS“ 1 bis 4 (S. 25)

Menü	Eintrag		Einstellungen / Konfiguration (Optionen)
Bild	Erw.PC-Einstellungen	Weißabgleich Rot	Einstellung des Weißabgleichs für den Farbton Rot
		Weißabgleich Grün	Einstellung des Weißabgleichs für den Farbton Grün
		Weißabgleich Blau	Einstellung des Weißabgleichs für den Farbton Blau
		Grauabgleich Rot	Einstellung des Grauabgleichs für den Farbton Rot
		Grauabgleich Grün	Einstellung des Grauabgleichs für den Farbton Grün
		Grauabgleich Blau	Einstellung des Grauabgleichs für den Farbton Blau
		Gamma	Dient zum Umschalten der Gammakurve. (1.8 / 2.0 / 2.2 / 2.4 / 2.6)
		Grundeinstellungen	Drücken Sie die OK-Taste, um Erweiterte PC-Einstellungen auf die Standardeinstellungen zurückzusetzen.
Setup	PCEinstellungen	Auflösung	Dient zum Umschalten der Auflösung.VGA (640 × 480 Pixel), WVGA (852 × 480 Pixel),XGA (1.024 × 768 Pixel), WXGA (1.280 × 768 Pixel, 1.366 × 768 Pixel)Die verfügbaren Optionen richten sich nach dem jeweiligen Signaltyp.
		Takt	Bei Auftreten von Rauschen wählen Sie den Minimalpegel.
		H-Position	Dient zur Einstellung der horizontalen Position.
		V-Position	Dient zur Einstellung der vertikalen Position.
		Taktphase	Dient zur Beseitigung von Flackern und Verzerrungen.Nehmen Sie diese Einstellung vor, ●●Bei Auftreten von Rauschen wählen Sie nachdem Sie den Eintrag „Takt“ eingestellt den Minimalpegel.haben.
		Synchronisation	Dient bei einem verzerrten Bild zur Wahl eines anderen Synchronsignals (H & V / auf Grünsignal)● H & V : Synchronisation über die vom PC zugeleiteten Horizontal- und Vertikalfrequenz-Signale auf Grünsignal : Synchronisation über das vom PC zugeleitete Grünsignal (falls vorhanden)
		Grundeinstellungen	Drücken Sie die Taste OK, um die PC-Einstellungen auf die Vorgabeeinstellungen zurückzusetzen.

● Weitere Einträge → S. 26 - 31

Hinweis

- Bei Verwendung eines mit HDMI ausgestatteten Personalcomputers kann der Anschluss über ein HDMI-Kabel an einer der HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3) hergestellt werden (S. 63).

Verwenden des Media Players

Anzeige von einer SD-Speicherkarte (VIERA IMAGE VIEWER)

Foto-Modus : Standbilder, die mit Digitalkameras aufgezeichnet wurden, werden angezeigt.

Video-Modus : Bewegtbilder, die mit digitalen Videokameras aufgezeichnet wurden, werden wiedergegeben.

• Während des Betriebs wird von AV1, AV2, AUDIO OUT und DIGITAL AUDIO OUT ein Tonsignal ausgegeben. Es werden aber keine Videosignale ausgegeben. AV1 und AV2 können Audiosignale ausgeben, wenn „AV1 / AV2 Ausgang“ im Setup auf „Monitor“ gesetzt wurde (S. 28).
  Der Eintrag „Datum“ zeigt das Datum an, an dem die Aufnahme mit der Digitalkamera bzw. der digitalen Videokamera gemacht wurde. Dateien, für die kein Datum aufgezeichnet wurde, werden als „**/**/****“ angezeigt. Einzelheiten zu SD-Speicherkarten ◆ S. 61

Einsetzen der ■ SD-Speicherkarte

Die SD-Speicherkarte mit der Etikettseite nach vorne vorsichtig einschieben.

Drücken, bis die Karte hörbar einrastet

Etikettseite

10 CAID Aussparung

■ Entfernen der SD-Speicherkarte

Auf die Mitte der Karte drücken

10 CAM

Foto-Modus

Im Foto-Modus werden alle Dateien mit der Erweiterung „jpg“ auf der Karte gelesen.

Sie können auch direkt über VIERA TOOLS auf den Foto-Modus zugreifen.

„Gebrauch von VIERA TOOLS“ (S. 24)

Fehleranzeige

(Bilder, die nicht geladen werden konnten usw.)

Die Miniaturbilder aller Fotos auf der SD-Speicherkarte werden angezeigt.

Ändern der Hintergrundmusik
→ „Foto-Setup“ (S. 47)
Anzeigen der Informationen des markierten Fotos

Dateianzahl / Dateianzahl gesamt

Wählen Sie die gewünschte Datei aus den Miniaturbildern der Fotos aus

Anleitungsfeld

●Anzeigen / Ausblenden des Anleitungsfeldes

- Verwenden der Einzelbildansicht

Rückkehr zum Miniaturbild

Wählen Sie die gewünschte Datei für die erste Ansicht aus den Miniaturbildern der Fotos aus

Starten Sie die Diashow

●Anzeigen / Ausblenden des Anleitungsfeldes → i

● Pause (Rückkehr zum Einzelbild)

- Rückkehr zum Miniaturbild →

Foto-Setup

Setup für die Einstellungen des Foto-Modus.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Foto-Setup“. Wählen Sie den gewünschten Eintrag aus

und nehmen Sie die Einstellung vor.

②Zugriff
① Auswahl

②Einstellen ①Auswahl

Weitere Einträge ◆ S. 26, 27 und S. 49

Menü Option Einstellungen / Konfigurationen (Optionen)

Foto-Setup	Hintergrundmusik	Dient zur Wahl der Hintergrundmusik im Foto-Modus (Aus / Typ1 / Typ2 / Typ3)● Typ1, Typ2 und Typ3 sind festgelegte Musikoptionen, die auf diesem Fernseher vorinstalliert sind.
	Rahmen	Dient zur Wahl des Anzeigerahmens der Diashow (Aus / Multi / Collage)Multi : In 9 Bereiche unterteilte AnzeigeCollage :Ein Foto wird an zufälliger Position und mit zufälligem Größenverhältnis angezeigt.
	Farbeffekt	Dient zur Wahl des Farbeffekts bei Fotos in der Einzelbildansicht und in der Diashow. (Aus / Sepia / Grauskala)
	Übergangseffekt	Dient zur Wahl des Übergangseffekts beim Wechsel zwischen den einzelnen Fotos der Diashow (Aus / Ein-Ausblenden / Gleiten / Überblenden / Bewegung / Zufall)Ein-Ausblenden : Das nächste Foto wird allmählich eingeblendet.Gleiten : Das nächste Foto gleitet von links auf den Bildschirm.Überblenden: Das Foto wird durch eine unbestimmte Blockeinheit ersetzt.Bewegung : Das Foto wird durch ein vergrößertes, verkleinertes, nach oben oder unten verschobenes Bild ersetzt.Zufall : Die einzelnen Übergangseffekte werden zufällig gewählt.● Diese Funktion ist verfügbar, wenn „Rahmen“ auf „Aus“ gestellt ist.
	Bildschirm-Modus	Dient zur Wahl der vergrößerten oder normalen Ansicht bei Fotos in der Einzelbildansicht und in der Diashow. (Normal / Zoom)● Je nach Fotogröße kann das Foto möglicherweise nicht vergrößert werden.
	Intervall	Dient zur Wahl des Zeitintervalls für die Diashow (Kurz / Normal / Lang)
	Wiederholen	Wiederholen der Diashow (Aus / Ein)

In den Video-Modus wechseln

Sie können über das Miniatursymbol in den Video-Modus des Media Players wechseln.

Wählen Sie während der Anzeige des

Miniaturbildes die Inhaltsauswahl

- Details zur Bedienung im Video-Modus → „Video-Modus“ (S. 48)

■Sortieren nach Ordner, Aufnahmedatum oder -monat

Verwenden des Media Players

Anzeige von einer SD-Speicherkarte (VIERA IMAGE VIEWER)

Video-Modus

Der Video-Modus unterstützt die Dateiformate AVCHD und MPEG2.

SD CARD MENU ASPECT EXIT OPTION RETURN Panasonic TV

1 Setzen Sie die SD-Speicherkarte ein, und starten Sie den Media Player

Wählen Sie „Video“.

Media Player Influsion.swar1 m340000 Windows 2.2.2.2000 File Video

OK ① Auswahl ② Zugriff

Sie können auch direkt über VIERA TOOLS auf den Video-Modus zugreifen.

„Gebrauch von VIERA TOOLS“ (S. 24)

Fehleranzeige

(Bilder, die nicht geladen werden konnten usw.)

Media Player Video Title/Name/Title Top Top1 Top2 Top3 Top4 Top5 Room Nakwa Internet Nikwa 93 Screen1 Nikwa 94 Nikwa 95 2000.0 2000.0 2000.0 Zap F Aziznach Wohnen 6 Zerica Iris World video video

(Miniaturbild - Titelansicht)

Die Miniaturbilder aller Videotitel auf der SD-Speicherkarte werden angezeigt.

Die Vorschau wird gestartet, wenn der Titel markiert ist (sofern eine Vorschau unterstützt wird).

• Deaktivieren der Vorschau → „Video-Setup“ (S. 49)
  Anzeigen der Informationen des markierten Titels

Dateiformat Titelzahl / Titelzahl gesamt 1/15 Titel Trip1 Datum&Zeit 19/02/2009 11.21 Anzahl der Szeiten 8 Dauer 00h15m39s

Wiedergabe von der Titelansicht■

Die Wiedergabe des ausgewählten Titels wird gestartet. Wählen Sie den Titel aus. Starten Sie die Wiedergabe.

Auswahl

Rot

■Wiedergabe ab der ausgewählten Szene im Titel

Die Wiedergabe beginnt ab der ausgewählten Szene und dauert bis zum Ende des Titels.

Wählen Sie den Titel aus. Wählen Sie die Szene zum Starten der Wiedergabe aus.

Make Player Video TikTok 5.0 (1) Movie 1 Movie 2 Movie 3 Movie 4 Movie 5 Movie 6 Movie 7 Movie 8 Movie 9 Movie 10 Movie 11 Movie 12 Movie 13 Movie 14 Movie 15 Movie 16 Movie 17 Movie 18 Movie 19 Movie 20 Movie 21 Movie 22 Movie 23 Movie 24 Movie 25 Movie 26 Movie 27 Movie 28 Movie 29 Movie 30 Movie 31 Movie 32 Movie 33 Movie 34 Movie 35 Movie 36 Movie 37 Movie 38 Movie 39 Movie 40 Movie 41 Movie 42 Movie 43 Movie 44 Movie 45 Movie 46 Movie 47 Movie 48 Movie 49 Movie 50 Movie 51 Movie 52 Movie 53 Movie 54 Movie 55 Movie 56 Movie 57 Movie 58 Movie 59 Movie 60 Movie 61 Movie 62 Movie 63 Movie 64 Movie 65 Movie 66 Movie 67 Movie 68 Movie 69 Movie 70 Movie 71 Movie 72 Movie 73 Movie 74 Movie 75 Movie 76 Movie 77 Movie 78 Movie 79 Movie 80 Movie 81 Movie 82 Movie 83 Movie 84 Movie 85 Movie 86 Movie 87 Movie 88 Movie 89 Movie 90 Movie 91 Movie 92 Movie 93 Movie 94 Movie 95 Movie 96 Movie 97 Movie 98 Movie 99 Movie100

(Miniaturbild - Szenenansicht)

Die Vorschau wird gestartet, wenn die Szene markiert ist (sofern eine Vorschau unterstützt wird).

• Deaktivieren der Vorschau
→ „Video-Setup“ (S. 49)

nationen der markierten Szene

Dateiformat

Szenenanzahl / Szenenanzahl gesamt

Rückkehr zum ■ TV-Modus

Rückkehr zur ■ vorigen Anzeige

■Bedienungsführung bei der Wiedergabe

Anleitungsfeld | (Wiedergabe) Informationsbanner

●Anzeigen / Ausblenden des Anleitungsfeldes und des Informationsbanners
● Bedienungsführung bei der Wiedergabe

Suchlauf rückwärts Pause / Wiedergabe Wiedergabe Suchlauf vorwärts Stopp

Zur vorherigen Szene

Zur nächsten Szene

Toneinstellungen

Nach Anschluss eines Verstärkers an die DIGITAL AUDIO OUT-Buchse können Programme mit mehrkanaligem Ton wiedergegeben werden.

■Übeträufen der Abgabedes aktuellen Tonsignalstatus

Rufen Sie das

Optionsmenü auf.

Schalten Sie das Tonsignal um

(sofern der Film mehrere Tonsignale enthält).

Die Umschaltung des Tonsignals kann mehrere Sekunden beanspruchen.

Audioausgangseinstellungen

Rufen Sie die

Menüanzeige auf.

Wählen Sie „Ton“ aus Wählen Sie „SPDIF

Auswahl“ aus und nehmen

Sie die gewünschte Einstellung vor

Toneinstellung Modus Musik Bass Höhen Balance Kopfhörelerautstärke AusSurround Leutstärke Korrektur Wandelstand der Lautspr. Über 30cm SPDIF Auswahl Auto

Menü	Option	Einstellungen / Konfigurationen (Optionen)
Ton	SPDIF Auswahl	SPDIF : Ein Standardformat für die Übertragung von AudiodateienDient zur Wahl der Grundeinstellung für das von der Buchse DIGITAL AUDIO OUT ausgegebene digitale Audiosignal (Auto / PCM).Auto : Signale des Formats Dolby Digital werden als Dolby Digital-Bitfluss ausgegeben.Signale des Formats MPEG werden als PCM-Ton ausgegeben.PCM : Das digitale Ausgangssignal ist fest auf PCM-Ton eingestellt.

Video-Setup

Setup für die Einstellungen des Video-Modus.

Rufen Sie die Menüanzeige auf.

Wählen Sie „Video-Setup“ aus

Wählen Sie „Andere Einstellungen“ aus

Wählen Sie den gewünschten Eintrag aus und nehmen Sie die Einstellung vor.

- Weitere Einträge

→ S. 26, 27 und S. 47

• Anzeige-Einstellungen

→ S. 30

②Einstellen

① Auswahl

16:9 Overscan

→ S. 31

Menü	Option		Einstellungen / Konfigurationen (Optionen)
Setup\Video-	Andere Einstellungen	Video-vorschau	Dient zur Einstellung, dass die Vorschau des Titels oder der Szene in der Miniaturbildanzeige gestartet wird (Aus / Ein)Das Bild wird möglicherweise in der Miniaturbildanzeige nicht sofort angezeigt. Setzen Sie die Vorschau (Preview) auf „Aus“, um das Problem zu beheben.
		Wiederholen	Wiedergabewiederholung innerhalb des Titels (Aus / Ein)

In den Foto-Modus wechseln

Sie können über das Miniatursymbol in den Foto-Modus des Media Players wechseln.

Wählen Sie während der Anzeige des

Wählen Sie „Foto“.

Miniaturbildes die Inhaltsauswahl.

Photo Paper Image 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100%

- Details zur Bedienung im Foto-Modus → „Foto-Modus“ (S. 46)

Hinweis

● Die Struktur von Titeln und Szenen ist möglicherweise je nach verwendeter digitaler Videokamera unterschiedlich.

Link-Funktionen (Q-Link VIERA Link)

Q-Link verknüpft den Fernseher mit einem DVD-Recorder / Videorecorder, der mit der Q-Link-Funktion ausgestattet ist, und ermöglicht eine bequeme Aufnahme, Wiedergabe usw. (S. 52)

VIERA Link (HDAVI Control™) verknüpft den Fernseher mit einem angeschlossenen Gerät, das mit der VIERA Link-Funktion ausgestattet ist, und ermöglicht eine einfache Steuerung, eine bequeme Aufnahme, Wiedergabe, Energieeinsparung,

Erstellung einer Heimkinoanlage usw., ohne dass komplizierte Einstellungen erforderlich sind. (S. 53 - 57)

Die Funktionen Q-Link und VIERA Link können gleichzeitig verwendet werden.

• Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“. Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.
• VIERA Link-Funktionen stehen möglicherweise sogar bei Anschluss von Geräten anderer Fabrikate, die mit der Norm HDMI CEC kompatibel sind, zur Verfügung.

Übersicht über die Q-Link- und VIERA Link-Funktionen

Q-Link (nur SCART-Anschluss)

Funktionen\Angeschlossenes Gerät	DVD-Recorder / Videorecorder mit Q-Link-Funktion
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Direkte TV-Aufzeichnung	○

Anschluss

SCART-Kabel

DVD-Recorder / Videorecorder mit Q-Link-Funktion

• Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
  Schließen Sie einen mit Q-Link-Funktion ausgestatteten DVD-Recorder / Videorecorder mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

VIERA Link (nur HDMI-Anschluss)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion	DVD-Player / Blu-ray Disc-Player mit VIERA Link-Funktion	HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion
Voreinstellungen herunterladen	^*2	—	—
Automatischer Wiedergabestart	○	○	○
Einschaltverknüpfung	○	○	○
Ausschaltverknüpfung	○	○	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	^*3	^*3	—
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3	^*3	—
Pause Live TV Programme	^*2_*4	—	—
Direkte TV-Aufzeichnung	^*2	—	—
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	^*1
Lautsprechersteuerung	—	—	—

Anschluss

HDMI-Kabel

DIGA-Recorder / DVD-Player / Blu-ray Disc-Player / HD-Videokamera / LUMIX-Kamera mit VIERA Link-Funktion

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2 oder HDMI3 des Fernsehers an.
Informationen über das HDMI-Kabel, das zum Anschließen einer HD-Videokamera oder LUMIX-Kamera von Panasonic erforderlich ist, finden Sie in der Bedienungsanleitung des betreffenden Gerätes.

VIERA Link (HDMI- und SCART-Anschlüsse)

Funktionen\Angeschlossenes Gerät	DIGA-Recorder mit VIERA Link-Funktion
Voreinstellungen herunterladen	○
Automatischer Wiedergabestart	○
Einschaltverknüpfung	○
Ausschaltverknüpfung	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	○^*3
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	○^*3
Pause Live TV Programme	○^*2_*4
Direkte TV-Aufzeichnung	○^*2
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	○^*1
Lautsprechersteuerung	-

Anschluss

DIGA-Recorder mit VIERA Link- Funktion

• Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2 oder HDMI3 des Fernsehers an.
• Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. Schließen Sie das Gerät mit VIERA Link-Funktion mit einem SCART-Kabel an die Buchse AV1 oder AV2 des Fernsehers an.

VIERA Link (HDMI- und Audio-Ausgangsanschlüsse)

Funktionen\Angeschlossenes Gerät	Player-Kino mit VIERA Link-Funktion	Blu-ray Disc-Kinoanlage mit VIERA Link-Funktion	Verstärker mit VIERA Link-Funktion
Voreinstellungen herunterladen	-	-	-
Automatischer Wiedergabestart	^*5	^*5	-
Einschaltverknüpfung	○	○	-
Ausschaltverknüpfung	○	○	○
Reduzieren der Leistungsaufnahme im Bereitschaftsmodus	-	^*3	-
Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus	^*3_*6	^*3_*6	^*3
Pause Live TV Programme -	-	-
Direkte TV-Aufzeichnung -	-	-
Menüsteuerung eines angeschlossenen Gerätes über VIERA-Fernbedienung	^*1	^*1	-
Lautsprechersteuerung	○	○	○

Anschluss

Einsatz eines Verstärkers:

Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel.

Schließen Sie das Gerät mit VIERA Link-Funktion mit einem HDMI-Kabel an die Buchse HDMI1, HDMI2 oder HDMI3 des Fernsehers an. Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
- Wenn Sie für die Audioausgabe ein SCART-Kabel benutzen, schließen Sie das Gerät, das VIERA Link unterstützt, an den AV1- oder AV2-Anschluss des Fernsehers an und stellen Sie „AV1 / AV2 Ausgang“ auf „Monitor“ (im Setup) (S. 28)
- Zur Herstellung des Anschlusses für Tonausgabe über die eingebauten Lautsprecher des Fernsehers können. Sie wahlweise ein optisches Digitalaudio-Kabel, ein RCA-Kabel oder ein SCART-Kabel verwenden.

*1: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 2“ oder einer neueren Version ausgestattet sind.
*2: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 3“ oder einer neueren Version ausgestattet sind.
*3: Verfügbar bei Geräten, die mit der Funktion „HDAVI Control 4“ oder einer neueren Version ausgestattet sind.
*4: Verfügbar bei einem DIGA-Recorder mit Festplatte.
*5: Während der Wiedergabe einer Disc
*6: Außer beim Abspielen einer Disc
*7: Wenn das angeschlossene Gerät über die Funktion „HDAVI Control 5“ verfügt, müssen Sie dieses Audiokabel (optisches Digitalaudiokabel, RCA-Kabel oder SCART-Kabel) nicht verwenden. Schließen Sie das Gerät in diesem Fall über ein HDMI-Kabel an den HDMI2-Anschluss des Fernsehers an.

■VIERA Link Einstellungen für kompatible Geräte (VIERA Link Einstellungen → S. 56)

Die Tabelle unten zeigt die maximale Anzahl kompatibler Geräte an, die mittels VIERA Link Einstellungen gesteuert werden können. Diese umfasst auch bereits an den Fernseher angeschlossene Geräte. Beispiel: DIGA-Recorder, der an einen Verstärker angeschlossen ist, der wiederum über ein HDMI-Kabel an den Fernseher angeschlossen ist.

Gerätetyp	Maximale Anzahl
Recorder (DIGA-Recorder usw.)	3
Player (DVD-Player, Blu-ray Disc-Player, HD-Videokamera, LUMIX-Kamera, Digitalkamera, Player-Kinoanlage, Blu-ray Disc-Kinoanlage usw.)	3
Audiosystem (Player-Kinoanlage, Blu-ray Disc-Kinoanlage, Verstärker usw.)	1
Tuner (Kabeltuner usw.)	4

Link-Funktionen (Q-Link VIERA Link)

Q-Link

Vorbereitungen■

Schließen Sie einen DVD-Recorder / Videorecorder an, der mit einem der folgenden Logos gekennzeichnet ist: „Q-Link“, „NEXTVIEWLINK“, „DATA LOGIC“, „Easy Link“, „Megalogic“ oder „SMARTLINK“.
Q-Link-Anschluss S. 50
Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
- Richten Sie den DVD-Recorder / Videorecorder ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.
- Einrichten der Q-Link-Buchse im Menü Setup → „Q-Link“ (S. 28), „AV1 / AV2 Ausgang“ (S. 28)
- Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter → „Voreinstellungen herunterladen“ (siehe unten)

Verfügbare Funktionen

Voreinstellungen herunterladen

Die Einstellungen von Sendeern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden.

Die DVB-C-Sendereinstellungen können nicht heruntergeladen werden.

●Herunterladen der Einstellungen → „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 33) oder „Automatische Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12 und S. 13)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms

Diese Funktion ermöglicht einer unmittelbare Aufzeichnung des momentan empfangenen Fernsehprogramms mit einem angeschlossenen DVD-Recorder / Videorecorder.

DIRECT TV REC EXIT GUIDE DIRECT TV REC

Vorhandene Bedingungen:

Aktueller Modus	Verwendung des Tuners	Aufnahmemethode
Analog	Fernseher	Monitorausgang des Fernsehers
	Recorder Tuner des Recorders
DVB Fernseher		Monitorausgang des Fernsehers
AV(Betrachten des Bilds des Recorder-Tuners)	Recorder Tuner des Recorders
AV(Betrachten des externen Recorder-Eingangssignals)	-	ExternerRecorder-Eingang
AV(Betrachten des externen Fernseher-Eingangssignals)	-	Monitorausgang des Fernsehers

• Beim Aktivieren der direkten TV-Aufzeichnungsfunktion wird der Recorder automatisch eingeschaltet, wenn er sich momentan im Bereitschaftsmodus befindet.
• Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
• Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

■Beenden der Aufzeichnung

Einschaltverknüpfung und automatischer Wiedergabestart

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. → „Auto Ein“ (S. 28) Wenn die Wiedergabe am DVD-Recorder / Videorecorder startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher ein, und der Eingangsmodus wird automatisch umgeschaltet, so dass der gewählte Inhalt wiedergegeben wird. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird der Recorder automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet. (Diese Funktion steht nur zur Verfügung, wenn die Wiedergabe der Videocassette bzw. Disc momentan gestoppt ist.)

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

• „DATA LOGIC“ (eine Marke von Metz Corporation)
- „Easy Link“ (eine Marke von Philips Corporation)

• „Megalogic“ (eine Marke von Grundig Corporation)
- „SMARTLINK“ (eine Marke von Sony Corporation)

Hinweis

- Bestimmte Recorder können nicht verwendet werden. Bitte schlagen Sie dazu in der Bedienungsanleitung des Recorders nach.

VIERA Link „HDAMtrol™“

*

*Erweiterte HDMI-Einsatzmöglichkeiten stehen bei Anschluss an Panasonic-Geräte zur Verfügung, die mit der Funktion „HDAVI Control“ ausgestattet sind.

Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“.

Der Anschluss an Geräte (DIGA-Recorder, HD-Videokamera, Player-Kino, Verstärker usw.) mit HDMI- und SCART-Kabeln ermöglicht Ihnen einen automatischen Zugriff auf diese Geräte (S. 50 und S. 51). Diese Funktionen sind auf Modelle beschränkt, die mit den beiden Funktionen „HDAVI Control“ und „VIERA Link“ ausgestattet sind.

• Die jeweils verfügbaren Funktionen hängen jedoch von der Version der HDAVI Control-Funktion des angeschlossenen Gerätes ab. Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes nach, um die Version zu ermitteln.
• Bei VIERA Link „HDAVI Control“ handelt es sich um eine einzigartige Zusatzfunktion auf der Grundlage der Steuerfunktionen von HDMI, einer weltweit etablierten Schnittstellennorm, die als „HDMI CEC“ (Consumer Electronics Control) bezeichnet wird. Da es sich dabei um eine Originalentwicklung von Panasonic handelt, ist kein einwandfreier Betrieb gewährleistet, wenn dieser Fernseher an Geräte anderer Fabrikate mit HDMI CEC-Unterstützung angeschlossen wird.
• Bitte schlagen Sie in der Bedienungsanleitung des betreffenden Gerätes eines anderen Fabrikats mit VIERA Link-Funktion nach.
  Informationen über geeignete Panasonic-Geräte erhalten Sie von Ihrem Panasonic-Fachhändler.

Vorbereitungen

Schließen Sie das Gerät mit VIERA Link-Funktion an diesen Fernseher an.
VIERA Link-Anschluss S. 50 und S. 51

- Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. Es können nur HDMI-kompatible Kabel verwendet werden. Teilenummer des empfohlenen Panasonic-HDMI-Kabels: RP-CDHS15 (1,5 m)• RP-CDHS30 (3,0 m)• RP-CDHS50 (5,0 m)•

●Verwenden Sie ein vollständig verdrahtetes SCART-Kabel.
- Richten Sie das angeschlossene Gerät ein. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
- Für eine optimale Aufzeichnung kann eine Änderung der Einstellungen am Recorder erforderlich sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.
- Laden Sie die Voreinstellungen von Sendern, Sprache und Land / Gebiet herunter → „Voreinstellungen herunterladen“ (siehe unten)
- Stellen Sie den Eintrag „VIERA Link“ im Menü „Setup“ auf „Ein“. → „VIERA Link“ (S. 28)
- Stellen Sie den Fernseher ein.

→ Schalten Sie nach Herstellen des Anschlusses zunächst das Zusatzgerät und dann den Fernseher ein. Wählen Sie den Eingangsmodus „HDMI1“, „HDMI2“ oder „HDMI3“ (S. 22), und vergewissern Sie sich, dass das Bild einwandfrei angezeigt wird.

Diese Einstellung ist jeweils in den folgenden Situationen vorzunehmen:

• Beim erstmaligen Anschließen
• Beim Hinzufügen oder erneuten Anschließen von Geräten
  • Nach einer Änderung der Einrichtung

■Verfügbare Funktionen

Voreinstellungen herunterladen

Die Einstellungen von Sendeern, Sprache und Land / Gebiet können auf den Recorder heruntergeladen werden.

● Die DVB-C-Sendereinstellungen können nicht heruntergeladen werden.
- Herunterladen der Einstellungen „Daten herunterladen“ (S. 28) oder „Auto Setup“ (S. 33) oder „Automatische Einrichtung“ – bei der erstmaligen Inbetriebnahme des Fernsehers (S. 12 und S. 13)

Automatischer Wiedergabestart

Automatische Eingangsumschaltung – Wenn das angeschlossene Gerät bedient wird, erfolgt eine automatische Umschaltung auf den entsprechenden Eingangsmodus. Nach Stoppen des Betriebs schaltet der Fernseher auf den ursprünglichen Eingangsmodus zurück.

Einschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Ein“ im Menü „Setup“ auf „Ein“. ➔ „Auto Ein“ (S. 28) Wenn die Wiedergabe am angeschlossenen Gerät startet oder das Direktnavigator- / Funktionsmenü für das Gerät aktiviert wird, schaltet sich der Fernseher automatisch ein. (Diese Funktion steht nur zur Verfügung, wenn sich der Fernseher momentan im Bereitschaftsmodus befindet.)

Ausschaltverknüpfung

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Auto Aus“ im Menü „Setup“ auf „Ein“. ➔ „Auto Aus“ (S. 28) Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch ebenfalls in den Bereitschaftsmodus umgeschaltet.

- Diese Funktion wird selbst dann aktiviert, wenn der Fernseher über die Bereitschafts-Umschaltautomatik in den Bereitschaftsmodus geschaltet wurde.

Link-Funktionen (Q-Link VIERA Link)

■Verfügbare Funktionen

Reduzieren der Leistungsaufnahme im Bereitschaftsmodus Standby-Energiesparmodus

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Standby-Energiesparmodus“ des Menüs „Setup“ auf „Ein“.

„Standby-Energiesparmodus“ (S. 28)

Die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird entsprechend dem Einschalt-/Ausschaltzustand des Fernsehers erhöht oder verringert, um Energie einzusparen.

Beim Umschalten des Fernsehers in den Bereitschaftsmodus wird das angeschlossene Gerät automatisch in den Bereitschaftsmodus umgeschaltet, und die Leistungsaufnahme des angeschlossenen Gerätes im Bereitschaftsmodus wird automatisch auf ein Mindestmaß reduziert. Beim Einschalten des Fernsehers verbleibt das angeschlossene Gerät im Bereitschaftsmodus, doch wird seine Leistungsaufnahme erhöht, um ein sofortiges Einschalten zu ermöglichen.

• Diese Funktion ist nur dann wirksam, wenn das angeschlossene Gerät auf eine Verringerung und Erhöhung seiner Leistungsaufnahme im Bereitschaftsmodus ausgelegt ist.
• Diese Funktion steht nur dann zur Verfügung, wenn „Auto Aus“ auf „Ein“ eingestellt ist.

Automatische Umschaltung eines nicht benötigten Gerätes in den Bereitschaftsmodus Intelligent Auto Standby

Um von dieser Funktion Gebrauch zu machen, stellen Sie den Eintrag „Intelligent Auto Standby“ im Menü „Setup“ auf „Ein (mit Erinnerung)“ oder „Ein (ohne Erinnerung)“.

→ „Intelligent Auto Standby“ (S. 28)

Wenn der Fernseher eingeschaltet ist, wird ein nicht in Betrieb befindliches Gerät automatisch in den Bereitschaftsmodus umgeschaltet, um Energie einzusparen. Dies erfolgt beispielsweise, wenn von „HDMI“ auf einen anderen Eingangsmodus umgeschaltet oder die Einstellung von „Lautsprecher Auswahl“ auf „TV“ geändert wird (außer bei Wiedergabe einer Disc).

• Bei Wahl von „Ein (mit Erinnerung)“ wird zur Erinnerung eine diesbezügliche Meldung in den Bildschirm eingeblendet, bevor diese Funktion aktiviert wird.
• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet. Falls erforderlich, wählen Sie die Einstellung „Aus“.

■Verfügbare Funktionen (Verwendung des VIERA Link-Menüs)

Direkte TV-Aufzeichnung – Aufzeichnung des laufenden Fernsehprogramms Direct TV Rec

Sofortige Aufzeichnung des laufenden Programms mit DIGA-Recorder

• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder an die Buchse HDMI1 an. Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIÉRA Link-Funktionen“ (S. 50 und S. 51), „Vorbereitungen“ (S. 53)
• Wenn Sie ein Programm aufzeichnen möchten, das nicht vom DIGA-Recorder unterstützt wird, benötigen Sie einen SCART-Anschluss. Das Programm wird dann über die Funktion Q-Link aufgezeichnet (S. 52).
• Je nach Programm ist möglicherweise ein SCART-Anschluss für die Aufzeichnung erforderlich.
• Während die Aufzeichnung über den eingebauten Tuner des Recorder ausgeführt wird, können Sie das Programm umschalten oder den Fernseher ausschalten.
• Während die Aufzeichnung am Recorder über den Fernsehtuner ausgeführt wird, kann das Programm nicht umgeschaltet werden.

INPUT ASPECT MENU N DIRECT TV REC EXIT VIEW LLM GUIDE OK OPTION RETURN TEXT STTL INDEX HOLD

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Direct TV Rec“, und starten Sie die Aufzeichnung.

VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Helmkino

Die Aufzeichnung kann auch direkt gestartet werden.

Beenden der Aufzeichnung■

Wählen Sie „Stopp“ unter „Direct TV Rec“, und rufen Sie das Menü auf.

Die Aufzeichnung kann auch direkt gestoppt werden.

Pause Live TV Programme Pause Live TV

Sie können das laufende Fernsehprogramm unterbrechen und später weiter verfolgen.

Das laufende Fernsehprogramm wird auf die Festplatte des angeschlossenen DIGA-Recorders aufgenommen.

Diese Funktion steht nur bei Anschluss eines DIGA-Recorders mit Festplatte zur Verfügung.

• Wenn mehrere Recorder, einschließlich von Recordern anderer Fabrikate, gleichzeitig angeschlossen werden sollen, muss ein DIGA-Recorder mit Festplatte an die HDMI-Buchse des Fernsehers mit der niedrigsten Nummer angeschlossen werden. Wenn beispielsweise zwei Recorder an die Buchsen HDMI1 und HDMI2 angeschlossen werden sollen, schließen Sie den DIGA-Recorder mit Festplatte an die Buchse HDMI1 an.
• Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.
  „Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 50 und S. 51), „Vorbereitungen“ (S. 53)

Aufrufen und Pausieren des laufenden Fernsehprogramms

INPUT TV ASPECT MENU N DIRECT TV REC EXIT VIERA LRF OK OPTION RETURN TEXT STTL INDEX HOLD PROGRAMME Panasonic TV

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „Pause Live TV“, und pausieren Sie das Programm.

VIERA Link-Men0
Pause Live TV	Start
Direct TV Rec	Start
VIERA Link Einstellungen	Recorder
Lautsprecher Auswahl	Helmkino

Das Fernsehbild wird „pausiert“.

Das Fernsehbild kann auch direkt über VIERA TOOLS pausiert werden. • „Gebrauch von VIERA TOOLS“ (S. 24)

Die Aufnahme des laufenden Fernsehprogramms auf die Festplatte wird auch nach Pausieren des Fernsehbilds auf dem Bildschirm fortgesetzt. Wenn das pausierte Fernsehbild nach einigen Minuten vom Bildschirm verschwindet

OPTION (Das pausierte Bild wird wiederhergestellt.)

Um von der Pause Live TV-Funktion Gebrauch zu machen, gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

Bedienung der Pause Live TV-Funktion

Suchlauf rückwärts Pausieren Suchlauf vorwärts Wiedergeben Stopp

Abhängig vom Recorder können andere Operationen erforderlich sein. In einem solchen Fall gehen Sie wie im Anleitungsfeld gezeigt vor, oder schlagen Sie in der Bedienungsanleitung des Recorders nach.

- Wenn Sie die Wiedergabe stoppen, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

Rückkehr zum laufenden Fernsehprogramm ■

(Stoppen der Pause Live TV-Wiedergabe / Aufheben der Pause)

Wählen Sie „Ja“.

TV Pause Live TV Stopp Pause Live TV? Ja Nein ① Auswahl ② Stopp

- Wenn Sie die Wiedergabe stoppen oder die Pause aufheben, wird das aufgenommene Fernsehprogramm von der Festplatte gelöscht.

Link-Funktionen (Q-Link VIERA Link)

Verfügbare Funktionen ■ (Verwendung des VIERA Link-Menüs)

Menüsteuerung eines angeschlossenen Gerätes über die VIERA-Fernbedienung VIERA Link Einstellungen

Sie können einige Funktionen des angeschlossenen Gerätes über die Fernbedienung dieses Fernsehers steuern (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte.

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 50 und S. 51), „Vorbereitungen“ (S. 53)

- Einzelheiten zur Bedienung des angeschlossenen Gerätes finden Sie in dessen Bedienungsanleitung.

Zugriff und Bedienung des Gerätemenüs

INPUT ASPECT MENU N DIRECT TV REC EXIT VIERA Link OK OPTION RETURN

Rufen Sie das „VIERA Link-Menü“ auf.

Wählen Sie „VIERA Link Einstellungen“.

VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen+ Recorder Lautsprecher Auswahl Heimkino

Auswahl

Wählen Sie das Gerät, auf das zugegriffen werden soll.

Der Typ des angeschlossenen Gerätes wird angezeigt. Wählen Sie den Gerätetyp, und greifen Sie darauf zu.

Bei Anschluss mehrerer Recorder oder Player

VIERA Link-Menu Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen1 Recorder2 Lautsprecher Auswahl Heimkino

Die Bezifferung beginnt mit der niedrigsten Nummer der HDMI-Buchsen des Fernsehers, an die mindestens zwei Geräte des gleichen Typs angeschlossen sind. Wenn beispielsweise zwei Recorder an die Buchsen HDMI2 und HDMI3 angeschlossen sind, wird der an die Buchse HDMI2 angeschlossene Recorder als „Recorder1“ angezeigt, und der an die Buchse HDMI3 angeschlossene Recorder wird als „Recorder2“ angezeigt.

■Bei Zugriff auf ein nicht mit VIERA Link kompatibles Gerät

VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Holmkino

Der Typ des angeschlossenen Gerätes wird angezeigt. Sie können auf das Menü des angeschlossenen Gerätes zugreifen. Eine Bedienung ist jedoch nicht möglich. Verwenden Sie die Fernbedienung des angeschlossenen Gerätes zur Bedienung.

VIERA Link-Menu Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprocher Auswahl Holmkino

Recorder / Player / Heimkino / Videokamera / LUMIX / Digitalkamera / Andere

• Ein direkter Zugriff über VIERA TOOLS ist ebenfalls möglich
  „Gebrauch von VIERA TOOLS“ (S. 24)
  ●Die Anzeige hängt vom angeschlossenen Gerät ab.
• „Heimkino“ bezieht sich auf eine Player-Heimkinoanlage, Blu-ray Disc-Heimkinoanlage oder Recorder-Heimkinoanlage.
  • „Andere“ bezieht sich auf einen Kabeltuner.

Menü des gewählten Gerätes

(Der Eingangsmodus wird automatisch umgeschaltet.)

Bedienen Sie das Menü des Zusatzgerätes. Verfügbare Tasten an der VIERA-Fernbedienung: (abhängig vom angeschlossenen Gerät)

INPUT ASPECT MENU N DIRECTV REC EXIT GUIDE OPTION RETURN TEXT STL INDEX HOLD 1 2 abc 3 dcf 4 di 5 ld 6 mo 7 pxg 8 uw 9 wg 0 PROGRAMME REC Panasonic

① Stellen Sie den Code der Fernbedienung auf „73“ ein.

„Ändern des Fernbedienungscodes entsprechend der Art des Zusatzgerätes“ (S. 23)

② Gehen Sie wie im Gerätebedienungsassistenten gezeigt vor.

Anzeigen des Anleitungsfelds → Wenn ein Zugriff auf das Gerät eines anderen Fabrikats ausgeführt wird, erscheint möglicherweise das Setup / Inhalt-Wahlmenü.
●Bei Anzeige der Tastenbezeichnungen im Farbbalken

Hinweis

- Je nach dem angeschlossenen Gerät stehen bestimmte Betriebsvorgänge möglicherweise nicht zur Verfügung. In einem solchen Fall bedienen Sie das betreffende Gerät über seine eigene Fernbedienung.

Lautsprechersteuerung Lautsprecher Auswahl

Die Lautsprecher einer Heimkinoanlage können über die Fernbedienung dieses Fernsehers eingestellt werden (dazu richten Sie den Geber der Fernbedienung auf den Fernbedienungssignal-Sensor an der Frontplatte des Fernsehers).

Sollte es zu Problemen kommen, überprüfen Sie die Einstellungen und die Geräte

„Übersicht über die Q-Link- und VIERA Link-Funktionen“ (S. 50 und S. 51), „Vorbereitungen“ (S. 53)

Zugriff auf die Lautsprecher und Steuerung der Lautstärke

Rufen Sie das „VIERA Link-Menü“ auf. Wählen Sie „Lautsprecher Auswahl“. VIERA Link-Menü Pause Live TV Start Direct TV Rec Start VIERA Link Einstellungen Recorder Lautsprecher Auswahl Heimkino Auswahl Wählen Sie die Einstellung „Heimkino“ oder „TV“. Einstellen

Heimkino

Player-Kinoanlage, Blu-ray Disc-Kinoanlage oder Verstärker werden automatisch eingeschaltet, sofern sich das betreffende Gerät im Bereitschaftsmodus befindet, und die Heimkinolautsprecher an die Anlage angeschlossen sind.

• Lautstärke aufwärts / abwärts

Beim Einstellen des Lautstärkepegels am angeschlossenen Gerät wird der Lautstärkeregler auf dem Bildschirm eingeblendet.

Stummschaltung

Der Ton der Lautsprecher des Fernsehers wird stummgeschaltet.

- Nach Ausschalten des Zusatzgerätes sind die Lautsprecher des Fernsehers wieder aktiv.

Fernseher

Die Lautsprecher des Fernsehers sind aktiv.

Hinweis

Für Wiedergabe von mehrkanaligem Ton (z. B. im 5,1-kanaligen Dolby Digital-Format) über einen Verstärker stellen Sie Anschlüsse sowohl über ein HDMI-Kabel als auch über ein optisches Digitalaudio-Kabel her (S. 51), und wählen Sie dann die Einstellung „Heimkino“. Wenn Ihr Verstärker über die Funktion „HDAVI Control 5“ verfügt, können Sie ihn nur über ein HDMI-Kabel anschließen. Schließen Sie den Verstärker in diesem Fall an den HDMI2-Anschluss des Fernsehers an. Für mehrkanalige Wiedergabe von einem DIGA-Recorder verbinden Sie den DIGA-Recorder über ein HDMI-Kabel mit dem Verstärker (S. 51).

Hinweis

• Abhängig vom angeschlossenen Gerät kann es vorkommen, dass diese Funktionen nicht einwandfrei arbeiten.
  Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
  Eine einfache Wiedergabe ist u. U. über die Fernbedienung der Player-Heimkinoanlage, der Blu-ray Disc-Heimkinoanlage oder des Verstärkers möglich. Bitte schlagen Sie dazu in der Bedienungsanleitung des betreffenden Gerätes nach.
• Bei „HDAVI Control 5“ handelt es sich um die neueste Norm (Stand: Dezember 2009) für Geräte, die die HDAVI Control-Funktion unterstützen. Diese Norm ist mit bisherigen HDAVI-Geräten kompatibel.
• ÜbgeptreinformalDAVehControl-Version dieses Fernsehers

Zusatzgeräte

Die nachstehenden Diagramme zeigen empfohlene Beispiele für den Anschluss verschiedener Zusatzgeräte an den Fernseher. Informationen über weitere Anschlüsse finden Sie in der Bedienungsanleitung des jeweils anzuschließenden Gerätes, in der nachstehenden Tabelle sowie im Abschnitt „Technische Daten“ (S. 67).

Für den Anschluss an die verschiedenen Buchsen geeignete Zusatzgeräte

Aufzeichnung / Wiedergabe (Gerät)	Buchse	AV1 AV2 AV3		(Seitenwand des Fernsehers)
			[YYXX]
Aufzeichnung / Wiedergabe von Videocassetten / DVDs (Videorecorder / DVD-Recorder)	○	○
Wiedergabe von DVDs (DVD-Player)	○	○	○
Wiedergabe von Camcorder-Bildern (Videokamera)	○	○	○
Empfang von Satellitenprogrammen (Kabeltuner)	○	○	○
Vidospiele (Videospielkonsole)	○	○	○
Verwendung eines Verstärkers mit Lautsprecheranlage
Q-Link	○	○
VIERA Link	○ (mit HDMI)	○ (mit HDMI)
Direkte TV-Aufzeichnung	○	○

○ : Empfohlener Anschluss
*1 : gilt, wenn der Verstärker über die ARC-Funktion (Audio Return Channel) verfügt

    subgraph PC
        direction TB
        PC1((Tonwiedergabe)) --> PC2((Bildwiedergabe))
        PC3((Bildwiedergabe)) --> PC4((Tonwiedergabe))
        PC5((Tonwiedergabe)) --> PC6((Tonwiedergabe))
        PC7((Tonwiedergabe)) --> PC8((Tonwiedergabe))
        PC9((Tonwiedergabe)) --> PC10((Tonwiedergabe))
        PC11((Tonwiedergabe)) --> PC12((Tonwiedergabe))
        PC13((Tonwiedergabe)) --> PC14((Tonwiedergabe))
        PC15((Tonwiedergabe)) --> PC16((Tonwiedergabe))
        PC17((Tonwiedergabe)) --> PC18((Tonwiedergabe))
        PC19((Tonwiedergabe)) --> PC20((Tonwiedergabe))
        PC21((Tonwiedergabe)) --> PC22((Tonwiedergabe))
        PC23((Tonwiedergabe)) --> PC24((Tonwiedergabe))
        PC25((Tonwiedergabe)) --> PC26((Tonwiedergabe))
        PC27((Tonwiedergabe)) --> PC28((Tonwiedergabe))
        PC29((Tonwiedergabe)) --> PC30((Tonwiedergabe))
        PC31((Tonwiedergabe)) --> PC32((Tonwiedergabe))
        PC33((Tonwiedergabe)) --> PC34((Tonwiedergabe))
        PC35((Tonwiedergabe)) --> PC36((Tonwiedergabe))
        PC37((Tonwiedergabe)) --> PC38((Tonwiedergabe))
        PC39((Tonwiedergabe)) --> PC40((Tonwiedergabe))
        PC41((Tonwiedergabe)) --> PC42((Tonwiedergabe))
        PC43((Tonwiedergabe)) --> PC44((Tonwiedergabe))
        PC45((Tonwiedergabe)) --> PC46((Tonwiedergabe))
        PC47((Tonwiedergabe)) --> PC48((Tonwiedergabe))
        PC49((Tonwiedergabe)) --> PC50((Tonwiedergabe))
        PC51((Tonwiedergabe)) --> PC52((Tonwiedergabe))
        PC53((Tonwiedergabe)) --> PC54((Tonwiedergabe))
        PC55((Tonwiedergabe)) --> PC56((Tonwiedergabe))
        PC57((Tonwiedergabe)) --> PC58((Tonwiedergabe))
        PC59((Tonwiedergabe)) --> PC60((Tonwiedergabe))
        PC61((Tonwiedergabe)) --> PC62((Tonwiedergabe))
        PC63((Tonwiedergabe)) --> PC64((Tonwiedergabe))
        PC65((Tonwiedergabe)) --> PC66((Tonwiedergabe))
        PC67((Tonwiedergabe)) --> PC68((Tonwiedergabe))
        PC69((Tonwiedergabe)) --> PC70((Tonwiedergabe))
        PC71((Tonwiedergabe)) --> PC72((Tonwiedergabe))
        PC73((Tonwiedergabe)) --> PC74((Tonwiedergabe))
        PC75((Tonwiedergabe)) --> PC76((Tonwiedergabe))
        PC77((Tonwiedergabe)) --> PC78((Tonwiedergabe))
        PC79((Tonwiedergabe)) --> PC80((Tonwiedergabe))
        PC81((Tonwiedergabe)) --> PC82((Tonwiedergabe))
        PC83((Tonwiedergabe)) --> PC84((Tonwiedergabe))
        PC85((Tonwiedergabe)) --> PC86((Tonwiedergabe))
        PC87((Tonwiedergabe)) --> PC88((Tonwiedergabe))
        PC89((Tonwiedergabe)) --> PC90((Tonwiedergabe))
        PC91((Tonwiedergabe)) --> PC92((Tonwiedergabe))
        PC93((Tonwiedergabe)) --> PC94((Tonwiedergabe))
        PC95((Tonwiedergabe)) --> PC96((Tonwiedergabe))
        PC97((Tonwiedergabe)) --> PC98((Tonwiedergabe))
        PC99((Tonwiedergabe)) --> PC100((Tonwiedergabe))
    end

    subgraph HDMI_Gerät
        direction TB
        HDMI_Gerät["HDMI-Anschluss" (S. 63)
DVD-Recorder
HDMI-Kabel (vollständig verdrahtet)
HFM-Kabel
HF-Kabel
Aufzeichnung / Wiedergabe
DVD-Recorder / Videorecorder
SCART-Kabel (vollständig verdrahtet)
SCART-Kabel (vollständig verdrahtet)
Empfang von Satellitenprogrammen
Kabeltuner
DCI
DCII
DCIII
DCIV
DCV
DCVI
DCV
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI
DCVI

    style HDMI_Gerät fill:#f9f,stroke:#333,stroke-width:2px
    style HDMI_Gerät fill:#ccf,stroke:#333,stroke-width:2px

Technische Informationen

Auto

Das Bildformat und Bildseitenverhältnis kann automatisch gewählt werden, so dass ein optimales Wiedergabebild erhalten wird. (S. 16)

Bildseitenverhältnis-Steuersignal■

„Breitbild“ wird links oben auf dem Bildschirm angezeigt, wenn dem Fernseher ein Breitbild-Steuersignal (WSS) oder ein Steuersignal über eine SCART- oder HDMI-Buchse zugeleitet wird.

Das Bildseitenverhältnis wird automatisch auf das geeignete Breitbildformat, 16:9 oder 14:9, umgeschaltet.

Diese Funktion steht bei allen Bildseitenverhältnissen zur Verfügung.

Eingangsbuchse	Eingangssignalformat	Bildseitenverhältnis-Steuersignal
		Breitbild-Steuersignal (WSS)	Steuersignal über SCART-Buchse (Stift 8) / HDMI-Buchse
Kabel HF	DVB-C	○
	DVB-T	○
	PAL B, G, H, I	○
	PAL D, K	○
	SECAM B, G	○
	SECAM L, L'	○
	SECAM D, K	○
	PAL 525/60 6,5 MHz -
	PAL 525/60 6,0 MHz -
	PAL 525/60 5,5 MHz -
	M. NTSC 6,5 MHz -
	M. NTSC 6,0 MHz -
	M. NTSC 5,5 MHz -
AV1 (FBAS) AV2 (FBAS oder S-Video) AV3	PAL	○	○
	SECAM	○	○
	PAL 525/60 -		○
	M.NTSC -		○
	NTSC -		○
COMPONENT	525 (480) / 60i -
	525 (480) / 60p -
	625 (576) / 50i	○
	625 (576) / 50p	○
	750 (720) / 60p -
	750 (720) / 50p -
	1.125 (1.080) / 60i -
	1.125 (1.080) / 50i -
HDMI1 HDMI2 HDMI3	525 (480) / 60i -		○
	525 (480) / 60p -		○
	625 (576) / 50i -		○
	625 (576) / 50p -		○
	750 (720) / 60p -		○
	750 (720) / 50p -		○
	1.125 (1.080) / 60i -		○
	1.125 (1.080) / 50i -		○
	1.125 (1.080) / 60p -		○
	1.125 (1.080) / 50p -		○
	1.125 (1.080) / 24p -		○

Auto-Modus

Im Auto-Modus wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens (Erkennung eines über SCART- oder HDMI-Buchse zugeleiteten Breitbild-Steuersignals bzw. Steuersignals (Stift 8), Erkennung des Letterbox-Formats oder bildschirmfüllende Anzeige).

Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.

Letterbox-Erkennung: Wenn schwarze Balken am oberen und unteren Bildschirmrand erfasst werden, wählt der Auto-Modus das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es den gesamten Bildschirm ausfüllt.

Wenn keine Bildseitenverhältnis-Steuersignale erfasst werden, verbessert der Auto-Modus das Bild für optimalen Genuss beim Betrachten.

Hinweis

Das Bildseitenverhältnis variiert je nach Programmmaterial usw. Wenn das Bildseitenverhältnis größer als das Standard-Breitformat 16:9 ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
- Falls bei Wiedergabe einer Breitbild-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird, justieren Sie die Spurlage am Videorecorder. Bitte schlagen Sie in der Bedienungsanleitung des Videorecorders nach.

SD-Speicherkarte

Verwenden Sie eine SD-Speicherkarte, die den SD-Standards entspricht. Anderenfalls kann es zu einer Fehlfunktion des Fernsehers kommen.

2,1 mm 32 mm 24 mm

Vorsichtshinweise zur Handhabung von SD-Karten

• Entfernen Sie die Karte auf keinen Fall aus dem Kartensteckplatz, während ein Zugriff auf die Daten stattfindet (anderenfalls kann die Karte oder der Fernseher beschädigt werden).
  Vermeiden Sie eine Berührung der Kontakte an der Rückseite der Karte.
  Setzen Sie die Karte weder hohem Druck noch Stößen aus.
• Setzen Sie die Karte mit der korrekten Ausrichtung ein (anderenfalls kann die Karte beschädigt werden).
• Elektromagnetische Einstreuungen, statische Elektrizität oder Bedienungsfehler können Daten unbrauchbar machen oder die Karte beschädigen.
• Erstellen Sie in regelmäßigen Abständen Sicherungskopien der aufgezeichneten Daten, um einem Datenverlust oder einem durch eine Funktionsstörung des Fernsehers verursachten Defekt von Daten vorzubeugen. (Panasonic übernimmt keinerlei Haftung für Defekte oder Verluste von aufgezeichneten Daten.)

Für den SD-Betrieb geeignete Datenformate

• Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Normen DCF* und EXIF kompatibel ist, aufgezeichnete Standbilder
  Datenformat – Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)
  Bildauflösung – 8 × 8 bis 30.719 × 17.279 Pixel

Video : Dateien, die mit den Normen SD-Video Ver. 1,2 [MPEG-2 (PS-Format)] und AVCHD kompatibel sind und entweder MPEG-1/Layer-2 oder Dolby Digital als Audioformat aufweisen (Mit einer vertikalen Frequenz von 50 Hz aufgezeichnete Dateien sind geeignet. Daten, die mit einem PC bearbeitet wurden, werden u. U. nicht einwandfrei angezeigt.)

- Kartenformat : SDXC-Speicherkarte - exFAT SDHC-Speicherkarte / SD-Speicherkarte - FAT16 oder FAT32

- Kompatible Kartentypen (maximale Speicherkapazität): SDXC-Speicherkarte (64 GB), SDHC-Speicherkarte (32 GB), SD-Speicherkarte (2 GB), miniSD-Speicherkarte (2 GB) (miniSD-Adapter erforderlich)

- Bei Verwendung einer miniSD-Speicherkarte muss diese grundsätzlich gemeinsam mit dem Adapter eingesetzt / entfernt werden.

- Neueste Informationen zu den verschiedenen Kartentypen finden Sie auf der folgenden Website. (nur auf Englisch) http://panasonic.jp/support/global/cs/

*DCF (Design rule for camera file system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitliche Norm.

Hinweis

• Formatieren Sie die Karte mit dem Aufzeichnungsgerät.
• Je nach dem zur Aufzeichnung verwendeten Gerät kann es vorkommen, dass das Bild nicht einwandfrei auf diesem Fernseher angezeigt wird.
• Wenn eine große Anzahl von Dateien und Ordnern vorhanden ist, kann längere Zeit verstreichen, bevor das Bild auf dem Fernsehschirm erscheint.
• Diese Funktion kann nicht zur Anzeige von Filmmaterial im Format Motion JPEG und von Standbildern verwendet werden, die ein anderes Format als JPEG (z. B. TIFF oder BMP) aufweisen.
• Daten, die mit einem PC bearbeitet wurden, werden möglicherweise nicht angezeigt.
• Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder 2.2 kompatibel sein.
• Teilweise beeinträchtigte Dateien werden u. U. mit einer reduzierten Auflösung angezeigt.
  Die Ordner- und Dateinamen können je nach verwendeter Digitalkamera oder digitaler Videokamera unterschiedlich sein.
  ● Die Verwendung von Zweibyte-Zeichen und sonstigen Spezialcodes ist nicht zulässig.
• Die Karte kann für diesen Fernseher unbrauchbar werden, wenn Sie Datei- oder Ordnernamen geändert haben.

■Eingeblendete Fehlermeldungen

Meldung	Bedeutung / Abhilfemaßnahme
Datei nicht lesbar	Die Datei ist beschädigt oder unlesbar.Dieses Format wird nicht vom Fernseher unterstützt.(Sie finden Informationen zu den kompatiblen Formaten und Daten weiter oben.)
Keine SD-Karte eingelegt	Prüfen Sie nach, dass die SD-Karte richtig eingesetzt ist.
Keine gültige Datei vorhanden	Die Karte enthält keine Daten.
Bitte die SD-Karte überprüfen	Bei der eingesetzten SD-Karte liegt ein Problem vor.
Dieser Vorgang ist nicht möglich.	Dieser Bedienungsvorgang steht nicht zur Verfügung.

Technische Informationen

Zeichentabelle für Zifferntasten

Bei der Einstellung von Einträgen mit wahlfreier Eingabe können Sie Zeichen über die Zifferntasten eingeben. Betätigen Sie eine Zifferntaste so oft, bis das gewünschte Zeichen erreicht wird.

1 2 abc 3 Nach 1 Sekunde wird das gewählte Zeichen automatisch eingegeben.
4phi 5fd 6mm • Das Zeichen kann auch eingegeben werden, indem die Taste OK oder
7 8 9 eine andere Zifferntaste innerhalb von 1 Sekunde gedrückt wird.

0

Benutzerelngabe Name A B C D E F G H I J K L M N U V W X Y Z A O D G I : 2 s o c e f g h i j k l m n o p q r s t u y v x y z a b o 0 * 2 3 4 5 6 7 8 9

Zeichentabelle:

Zifferntasten\Anzahl der Betätigungen	1	2	3	4	5	6	7	8	9	1	0
1	.	1	!	:	#	+	-	*	_	(	)
2abc	a	b	c	2	A	B	C	ä	Ä
3def	d	e		f		3	D	E	F
4ghi	g	h	i	4	G	H	I
5jkl	j	k	l	5	J	K	L
6mng	m	n	o	6	M	N	O	ö	Ö
7pqgs	p	q	r	s	7	P	Q	R	S	ß
8tuv	t	u	v	8	T	U	V	ü	Ü
9wgy	w	x	y	z	9	W	X	Y	Z
0	Leerzeichen	0

Informationen über die SCART- und HDMI-Buchsen

■AV1 SCART-Buchse

(RGB, VIDEO, Q-Link)

Zu den für AV1 geeigneten Eingangssignalen gehören RGB-Signale (Rot / Grün / Blau).

Masseanschluss FBAS-Ausgang (Video)
FBAS -Masse
Rot-Signal Eingang
Rot-Signal Masse
Grün-Signal Eingang
Grün-Signal Masse
Blau-Signal Eingang
Blau-Signal Masse
Audio Ausgang (L)
Audio Ausgang (R)

21 FBAS-Eingang (Video) 19 RGB-Status Masse 17 Status RGB 15 Masse 13 12 -- 9 Q-Link-Daten 7 Status FBAS 5 Audio Eingang (L) 3 Audio Masse 1 2 Audio Eingang (R)

■AV2 SCART-Buchse

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2 – Die Funktionen von Stift 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.

Masseanschluss

FBAS-Ausgang (Video)

FBAS -Masse

Rot-Signal Eingang, S.C.-Eingang

Rot-Signal Masse

Grün-Signal Eingang

Grün-Signal Masse

Blau-Signal Eingang

Blau-Signal Masse

Audio Ausgang (L)

Audio Ausgang (R)

21 19 17 15 13 11 9 7 5 3 1 20 FBAS-Eingang (Video) 18 RGB-Status Masse 16 Status RGB 14 Masse 12 -- 10 Q-Link-Daten 8 Status FBAS 6 Audio Eingang (L) 4 Audio Masse 2 Audio Eingang (R)

HDMI-Buchse

Erkennung des spannungsführenden Stiftes 19 DDC/CEC-Masse 17 SCL 15 CEC 13 Abschirmung TMDS-Taktgeber 11 TMDS-Daten0- 9 TMDS-Daten0+ 7 Abschirmung TMDS-Daten1 5 TMDS-Daten2- 3 TMDS-Daten2+ 1 18 +5 V Spannung 16 SDA 14 Reserviert (im Kabel, aber ohne Funktion am Gerät) 12 TMDS-Taktgeber- 10 TMDS-Taktgeber+ 8 Abschirmung TMDS-Daten0 6 TMDS-Daten1- 4 TMDS-Daten1+ 2 Abschirmung TMDS-Daten2

HDMI-Anschluss

Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.

Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.

HDMI-kompatible Gerätet ^(*1) mit einem HDMI- oder DVI-Ausgang, z. B. ein DVD-Player, eine Settopbox oder eine Spielekonsole, können mit einem HDMI-konformen (vollverdrahtetem) Kabel an den HDMI-Ausgang angeschlossen werden. Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 58).

Zutreffende HDMI-Funktionen

• Audio-Eingangssignal : 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)
  ● Video-Eingangssignal : 480i, 480p, 576i, 576p, 720p, 1080i und 1080p
  „Eingangsignale, die angezeigt werden können“ (S. 64)
  Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe an.
  ●PC-Eingangssignal :→ „Eingangsignale, die angezeigt werden können“ (S. 64)
  Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.

Audio Return Channel ^3 (nur HDMI2-Anschluss)

DVI-Anschluss

Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-Adapterkabel mit einer der Buchsen HDMI des Fernsehers ^(*2) .

Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchsen dieses Gerätes an (HDMI1 / 2: COMPONENT-AUDIO-Buchsen verwenden / HDMI3: AV3-AUDIO-Buchsen verwenden).

Hinweis

• Audioeinstellungen können im Eintrag „HDMI1 / 2 / 3 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 27)
• Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen Sie die Einstellung „16:9“.
  ●Die HDMI-Buchsen dieses Geräts entsprechen dem „Typ A“.
• Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content Protection) kompatibel.
• Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an einer der Eingangsbuchsen „COMPONENT“, „S-VIDEO“ oder „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können.
• Dieser Fernseher verfügt über die integrierte HDMI™-Technologie.

(*1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.

(*2): Im Fachhandel erhältlich.

(*3): ARC (Audio Return Channel) ist eine Funktion, mit der Sie digitale Tonsignale über ein HDMI-Kabel übertragen können.

Anschließen eines Personalcomputers

Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.

Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz 59 kHz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).

- Für den Anschluss an die 15-polige DOS/V-kompatible D-sub-Buchse dieses Fernsehers ist kein PC-Adapter erforderlich.

Hinweis

- Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.

- Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.

- Einzelheiten zu den zutreffenden PC-Signalen → „Eingangsignale, die angezeigt werden können“ (S. 64)

●Maximale Anzeigeauflösung

Bildseitenverhältnis	4:3	1.440 × 1.080 Pixel
	16:9	1.920 × 1.080 Pixel

● Stiftbelegung der 15-poligen D-sub-Buchse

Stift-Nr.	Signalbezeichnung	Stift-Nr.	Signalbezeichnung	Stift-Nr.	Signalbezeichnung
1	R	6	GND (Masse)	11	NC(nicht angeschlossen)
2	G	7	GND (Masse)	12	NC(nicht angeschlossen)
3	B	8	GND (Masse)	13	HD (HSYNC)
4	NC(nicht angeschlossen)	9	NC(nicht angeschlossen)	14	VD (VSYNC)
5	GND (Masse)	10	GND (Masse)	15	NC(nicht angeschlossen)

Technische Informationen

Eingangsignale, die angezeigt werden können

COMPONENT (Y, P_B , P_R ), HDMI

*: Geeignetes Eingangssignal

Signalbezeichnung COMPONENT HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*
1.125 (1.080) / 24p		*

PC (von 15-poliger D-sub-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem VESA-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 400 bei 70 Hz 31,47 70,07
640 × 480 bei 60 Hz 31,47 59,94
640 × 480 bei 75 Hz 37,50 75,00
800 × 600 bei 60 Hz 37,88 60,32
800 × 600 bei 75 Hz 46,88 75,00
800 × 600 bei 85 Hz 53,67 85,06
852 × 480 bei 60 Hz 31,44 59,89
1.024 × 768 bei 60 Hz 48,36 60,00
1.024 × 768 bei 70 Hz 56,48 70,07
1.024 × 768 bei 75 Hz 60,02 75,03
1.024 × 768 bei 85 Hz 68,68 85,00
1.280 × 768 bei 60 Hz 47,70 60,00
1.280 × 1.024 bei 60 Hz 63,98 60,02
1.366 × 768 bei 60 Hz 48,39 60,04
Macintosh 13 (640 × 480) 35,00 66,67
Macintosh 16" (832 × 624) 49,73 74,55
Macintosh 21" (1.152 × 870) 68,68 75,06

PC (von HDMI-Buchse)

Das für die PC-Buchse geeignete Eingangssignal ist grundsätzlich mit dem HDMI-Standardtakt kompatibel.

Signalbezeichnung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 × 480 bei 60 Hz 31,47 60,00
750 (720) / 60p 45,00 60,00
1.125 (1.080) / 60p 67,50 60,00

Hinweis

Oben nicht aufgeführte Signale werden möglicherweise nicht einwandfrei angezeigt.

Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Fernsehschirm umformatiert.
Da PC-Signale zur Anzeige vergrößert oder komprimiert werden, ist eine Anzeige von kleinen Details mit ausreichender Klarheit u. U. nicht möglich.

Häufig gestellte Fragen

Bevor Sie im Störungsfall den Kundendienst in Anspruch nehmen, überprüfen Sie bitte die folgenden Hinweise, die in vielen Fällen eine einfache Abhilfemaßnahme bieten.

Falls sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Panasonic-Fachhändler.

„Klötzchenbildung“, eingefrorene oder ausgeblendete Bilder im DVB-Modus / Verschneite Bilder oder Geisterbilder im Analogmodus / Einige Sender können nicht eingestellt werden

Überprüfen Sie Position, Ausrichtung und Anschluss der Antenne.

• Überprüfen Sie die „Signaleigenschaften“ (S. 34). Wenn die „Signalqualität“ rot dargestellt wird, ist das DVB-Signal zu schwach.
• Das Wetter wirkt sich auf den Signalempfang aus (starker Regen, Schnee usw.), insbesondere in Gebieten mit schlechtem Empfang. Selbst bei gutem Wetter kann hoher Luftdruck bei manchen Sendern zu schlechtem Empfang führen. Aufgrund der bei diesem Fernseher eingesetzten digitalen Empfangstechnologien kann es in bestimmten Fällen trotz einwandfreiem Empfang von analogen Sendern vorkommen, dass die Empfangsqualität von digitalen Sendern beeinträchtigt wird.
  ● Schalten Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein.
• Falls sich die Störung nicht beseitigen lässt, fragen Sie Ihren Fachhändler oder Dienstanbieter nach der Verfügbarkeit der Dienste.

Keine Bild- und Tonausgabe

Befindet sich der Fernseher im AV-Modus?

Prüfen Sie nach, dass der richtige AV-Eingangsmodus gewählt ist.

Prüfen Sie nach, dass das Netzkabel an eine

Netzsteckdose angeschlossen sind.

Ist der Fernseher eingeschaltet worden?

Überprüfen Sie die Einstellungen des Menüs

„Bildeinstellung“ (S. 26) und der Lautstärke.

- Prüfen Sie nach, dass alle erforderlichen Kabel angeschlossen und alle Anschlüsse fest hergestellt worden sind.

Auto Aspekt

Bei Wahl der Einstellung „Auto“ wird das Bildseitenverhältnis automatisch so justiert, dass das Bild den gesamten Bildschirm ausfüllt. (S. 60)

- Betätigen Sie die Taste ASPECT, wenn Sie das Bildseitenverhältnis manuell ändern möchten (S. 16).

S-Video / Schwarzweißbild

- Überprüfen Sie, ob der Ausgang des Zusatzgerätes mit dem Eingang des Fernsehers übereinstimmt. Wenn der Ausgang des Zusatzgerätes auf Ausgabe eines S-Videosignals eingestellt ist, muss am Fernseher ebenfalls der S-Videoeingang gewählt werden (S. 22).

Im Programmassistenten erscheinen keine Programme.

Überprüfen Sie die Fernbedienung.

• Ändern Sie die Einstellung der Antenne auf einen anderen Sender in Ihrer Nähe.
• Überprüfen Sie die Bildqualität der analogen Kanäle. Wenn die Bildqualität schlecht ist, überprüfen Sie die Antenne und wenden Sie sich an Ihren Fachhändler.

Die Anzeige von Sendernummer, Eingangsmodus(z. B. EC/AV) verbleibt auf dem Bildschirm

- Sie können mit der Taste „i“ diese Meldungen einfach löschen. Drücken Sie die Taste erneut, um die vorige Meldung wieder anzuzeigen.

Die Q-Link-Funktion arbeitet nicht.

Überprüfen Sie das SCART-Kabel und den Anschluss. Stellen Sie außerdem den Eintrag „AV1 / AV2 Ausgang“ im Menü „Setup“ richtig ein (S. 28).

Die „VIERA Link“-Funktion arbeitet nicht, und eine Fehlermeldung wird angezeigt.

• Überprüfen Sie den Anschluss. (S. 50 und S. 51)
• Schalten Sie zunächst das angeschlossene Gerät und dann den Fernseher ein. (S. 53)

Die Aufzeichnung startet nicht sofort.

Überprüfen Sie die Einstellungen des Recorders. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Recorders.

Rote, blaue, grüne und schwarze Punkte erscheinen u.U. auf dem Bildschirm

- Dies ist eine Eigenschaft von LCD-Panelen und ist keine Fehlfunktion. Das LCD-Panel wurde mit hochpräziser Technologie hergestellt und bietet klare Bilddetails. Ab und zu kann es vorkommen, dass einige nichtaktive Pixel als feststehende rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erscheinen. Bitte beachten Sie, dass dies nicht die Leistung des LCD-Fernsehers beeinträchtigt.

Häufig gestellte Fragen

	Störung Abhilfemaßna	en
Bildstörungen	Gestörtes, stark verrauschtes Bild	Stellen Sie den Eintrag „P-NR“ im Menü „Bildeinstellung“ ein (um Bildrauschen zu beseitigen). (S. 26)Prüfen Sie nach, ob sich eingeschaltete Elektrogeräte oder Motoren (Auto, Motorrad, Leuchtstoffröhre) in der Nähe befinden.
	Kein Bild	Ist der Eintrag „Kontrast“, „Helligkeit“ oder „Farbe“ im Menü „Bildeinstellung“ auf den Minimalwert eingestellt? (S. 26)
	Verschwommenes oder verzerrtes Bild (kein Ton oder Ton zu leise)	Stimmen Sie alle Sender erneut ab. (S. 32 und S. 33)
	Ein ungewöhnliches Bild erscheint auf dem Bildschirm.	Schallen Sie den Netzschalter des Fernsehers einmal aus und dann wieder ein. Falls sich die Störung auf diese Weise nicht beseitigen lässt, führen Sie die Funktion „Werkseinstellungen“ aus (S. 43).
Ton	Kein Ton	Ist die „Stummschaltung“ aktiviert? (S. 8)Ist die Lautstärke auf den Minimalpegel eingestellt?
	Ton zu leise oder Klang verzerrt	Der Tonsignalempfang ist möglicherweise beeinträchtigt.Stellen Sie die Funktion „Audio Empfang“ (S. 27) im Menü „Toneinstellung“ auf „Mono“ ein. (nur Analog-Modus)
HDMI	Ungewöhnlicher Ton	Stellen Sie den Audioausgang am angeschlossenen Gerät auf die Ausgabe von 2-kanaligem Linear-PCM-Ton ein.Uberprüfen Sie die Einstellung des Eintrags „HDMI1 / 2 / 3 Eingang“ im Menü „Toneinstellung“. (S. 27)Wenn eine Tonstörung bei Verwendung eines Digitalanschlusses auftritt, stellen Sie einen analogen Tonanschluss her. (S. 63)
	Bei Anschluss eines Zusatzgerätes über HDMI-Kabel erscheint ein ungewöhnliches Wiedergabebild auf dem Fernsehschirm.	Prüfen Sie nach, dass das HDMI-Kabel richtig angeschlossen ist. (S. 58 und S. 59)Schalten Sie den Fernseher und das Zusatzgerät einmal aus und dann wieder ein.Prüfen Sie nach, ob dem Fernseher ein Eingangssignal vom Zusatzgerät zugeleitet wird. (S. 64)Verwenden Sie ein Zusatzgerät, das mit der Norm EIA/CEA-861/861B kompatibel ist.
Sonstiges	Der Fernseher lässt sich nicht einschalten.	Prüfen Sie nach, dass das Netzkabel an eine Netzsteckdose angeschlossen sind.
	Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um.	Die automatische Standby-Funktion ist aktiviert. (S. 5)Der Fernseher schaltet ca. 30 Minuten nach Ende eines analogen Programms auf den Bereitschaftsmodus um.
	Die Fernbedienung funktioniert nicht oder mit Unterbrechungen.	Sind die Batterien polaritätsrichtig eingelegt? (S. 6)Ist der Fernseher eingeschaltet?Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus.Richten Sie den Geber der Fernbedienung direkt auf den Fernbedienungs-Signalsensor an der Frontplatte des Fernsehers (im Abstand von maximal 7 m und innerhalb eines Winkels von 30 Grad vor dem Fernseher).Stellen Sie den Fernseher so auf, dass der Fernbedienungs-Signalsensor an der Frontplatte weder direkter Sonneneinstrahlung noch anderen starken Lichtquellen ausgesetzt ist.
	Teile des Fernsehers werden heiß	Auch wenn die Temperatur von Teilen der Front, der Ober- und Seitenwände angestiegen ist, liegt hinsichtlich der Leistung oder Qualität des Produkts keine Beeinträchtigung vor.
	Der LCD-Bildschirm bewegt sich geringfügig, wenn mit dem Finger dagegen gedrückt wird. Ein klapperndes Geräusch macht sich u.U. bemerkbar.	Der Bildschirmteil ist mit einem gewissen Spiel am Fernseher montiert worden, um eine Beschädigung des Bildschirms zu verhindern.Dies kann dazu führen, dass sich der Bildschirm geringfügig bewegt, wenn mit dem Finger dagegen gedrückt wird, und dass sich ein klapperndes Geräusch bemerkbar macht. Dabei handelt es sich nicht um eine Funktionsstörung.
	Eine Fehlermeldung erscheint.	Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen.Falis sich die Störung nicht beseitigen lässt, wenden Sie sich an Ihren Fachhändler oder einen autorisierten Kundendienst.

Technische Daten

			TX-L32S20E, TX-L32S20ES	TX-L37S20E, TX-L37S20ES	TX-L42S20E
Spannungsversorgung 220-240 V Wechselstrom, 50 Hz
Maximale Leistungsaufnahme nach IEC60107			103 W 145 W 184 W
Durchschnittliche Leistungsaufnahme im Ein-Zustand nach IEC 62087 (Ed. 2)			84 W 116 W 134 W
Leistungsaufnahme im Bereitschaftszustand			0,25 W
			13 W (Mit DVB-Aufzeichnung)
Bildschirm	Bildseitenverhältnis 16:9
	Bildschirmgröße effektiv		80 cm (Diagonale)697 mm (B) × 392 mm (H)	94 cm (Diagonale)819 mm (B) × 460 mm (H)	106 cm (Diagonale)930 mm (B) × 523 mm (H)
	Anzahl der Pixel		2.076.600 (1.920 (B) × 1.080 (H))
Ton	Lautsprecher 160 mm × 4		2 mm × 2 Stck., 8 Ω
	Audioausgang		20 W (10 W + 10 W), 10 % Gesamtklirrfaktor
	Kopfhörerbuchse		M3-Stereo-Minibuchse (3,5 mm) × 1
PC-Signale			VGA, SVGA, XGASXGA ...... (komprimiert)Horizontale Abtastfrequenz 31 kHz bis 69 kHzVertikale Abtastfrequenz 59 Hz bis 86 Hz
Empfangssysteme / Empfangsbereiche			PAL B, G, H, I, SECAM B, G, SECAM L, L'VHF E2 - E12 VHF H1 - H2 (Italien)VHF A - H (Italien) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21-S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Wiedergabe von NTSC-Bändern mit einigen PAL-Videorecordern (VCR) möglichM.NTSC Wiedergabe mit M.NTSC-Videorecordern (VCR) möglichNTSC (nur AV-Eingang) Wiedergabe mit NTSC-Videorecordern (VCR) möglichDVB-T Digitale terrestrische Programmdienste (MPEG2 und MPEG4-AVC(H.264))DVB-C Digitale Kabel-Programmdienste (MPEG2 und MPEG4-AVC(H.264))Länder, in denen DVB-C verfügbar ist: Deutschland, Schweiz,Dänemark, Schweden, Norwegen, Finnland, NiederlandeNeueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website.(Nur auf Englisch)http://panasonic.jp/support/global/cs/
Antenneneingang			VHF / UHF
Betriebsbedingungen			Temperatur : 0 °C bis 35 °CLuftfeuchtigkeit : 20 % bis 80 % rel. Feuchte (ohne Kondensatbildung)
Anschlussbuchsen	AV1 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, Q-Link)
	AV2 (SCART-Buchse)		21-polige Buchse (Audio/Video-Eingang, Audio/Video-Ausgang, RGB-Eingang, S-Video-Eingang, Q-Link)
	AV3	VIDEO	Cinchbuchse × 1 1,0 V[s-s] (75 Ω)
		AUDIO L - R	Cinchbuchse × 2 0,5 V[eff]
	COMPONENT	VIDEO	Y 1,0 V[s-s] (einschließlich Synchronsignal)PB, PR ±0,35 V[s-s]
		AUDIO L - R	Cinchbuchse × 2 0,5 V[eff]
	Sonstige	HDMI1 / 2 / 3	Buchsen des Typs AHDMI1 / 3 : HDMI (Version 1.3a mit Deep Colour)HDMI2 : HDMI (Version 1,4 mit Audio Return Channel) und HDMI (Version 1.3a mit Deep Colour)Dieser Fernseher unterstützt die Funktion „HDAVI Control 5“.
		PC	15-polige HIGH-DENSITY D-SUB-Buchse R,G,B/0,7 V[s-s] (75 Ω)HD, VD/TTL-Pegel 2,0 bis 5,0 V[s-s] (hochohmig)
		Kartensteckplatz	SD-Kartensteckplatz × 1Common Interface-Steckplatz (kompatibel mit CI+) × 1
	Ausgang	AUDIO L - R	Cinchbuchse × 2 0,5 V[eff] (hochohmig)
		DIGITAL AUDIO OUT	PCM / Dolby Digital / DTS, Lichtleiter
Abmessungen ( B × H × T )			798 mm × 551 mm × 217 mm(einschl. Sockel)798 mm × 511 mm × 83 mm(nur Fernseher)	915 mm × 621 mm × 287 mm(einschl. Sockel)915 mm × 577 mm × 87 mm(nur Fernseher)	1.021 mm × 682 mm × 310 mm(einschl. Sockel)1.021 mm × 637 mm × 105 mm(nur Fernseher)
Gewicht			11,0 kg netto (einschl. Sockel)9,5 kg netto (nur Fernseher)	15,5 kg netto (einschl. Sockel)13,0 kg netto (nur Fernseher)	20,0 kg netto (einschl. Sockel)17,5 kg netto (nur Fernseher)

• Änderungen der äußeren Aufmachung und technischen Daten bleiben jederzeit vorbehalten. Bei den Angaben zu Gewicht und Abmessungen handelt es sich um Näherungswerte.
• Dieses Gerät entspricht den nachstehend aufgeführten EMC-Normen. EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Lizenzinformationen

Der Schutz der nachstehend aufgeführten Marken von Unternehmen und Produkten wurde gewahrt, selbst wenn der Text dieser Anleitung keine ausdrückliche Erwähnung der betreffenden Marken enthält.

Bei „DVB“ und beim „DVB“-Logo handelt es sich um Marken des DVB Project.

Bei „VGA“ handelt es sich um eine Marke von International Business Machines Corporation.

Bei „Macintosh“ handelt es sich um eine eingetragene Marke von Apple Inc., USA.

- Bei „S-VGA“ handelt es sich um eine eingetragene Marke der Video Electronics Standard Association. SDXC Logo ist ein Markenzeichen von SD-3C, LLC.

HDMI, das HDMI-Logo sowie High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

- Bei HDAVI Control™ handelt es sich um eine Marke von Panasonic Corporation.

- Bei „AVCHD“ und dem AVCHD-Logo handelt es sich um Marken von Panasonic Corporation und Sony Corporation. Hergestellt unter Lizenz von Dolby Laboratories.

Bei „Dolby“ und dem Doppel-D-Symbol handelt es sich um Marken von Dolby Laboratories.

- Hergestellt unter Lizenz von US-Patent Nr. 5.451.942 sowie weiteren Patenten, die in den Vereinigten Staaten und anderen Ländern erteilt oder beantragt wurden. DTS und das DTS-Symbol sind eingetragene Warenzeichen und DTS Digital Out sowie die DTS-Logos sind Warenzeichen von DTS, Inc. Im Lieferumfang des Produkts ist Software enthalten. © DTS, Inc. Alle Rechte vorbehalten.

GUIDE Plus+ ist (1) ein eingetragenes Warenzeichen oder Warenzeichen der, (2) hergestellt unter Lizenz der und (3) Bestandteil verschiedener internationaler Patente und Patentanmeldungen im Eigentum oder lizensiert von, Gemstar-TV Guide International, Inc. und/oder einer ihrer Tochtergesellschaften.

CE

Konformitätserklärung (DoC)

Ein Exemplar der Original-DoC für dieses Fernsehgerät finden Sie auf der folgenden Website: http://www.doc.panasonic.de

Beauftragte Einrichtung:

Wichtige Informationen

Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf.

Modellnummer Seriennummer

Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 :

Panasonic AVC Networks Czech, s. r. ő.

U Panasoniciku 1

320 84 Plzeň

Česká republika

Panasonic Corporation

Web Site : http://www.panasonic.net
