BEDIENUNGSANLEITUNG TOP 1055 Hanseatic

Anleitung, Nr.: 92165

Bestell-Nr. 707 225

HC 20120925

Nachdruck, auch auszugs-

weise, nicht gestattet!

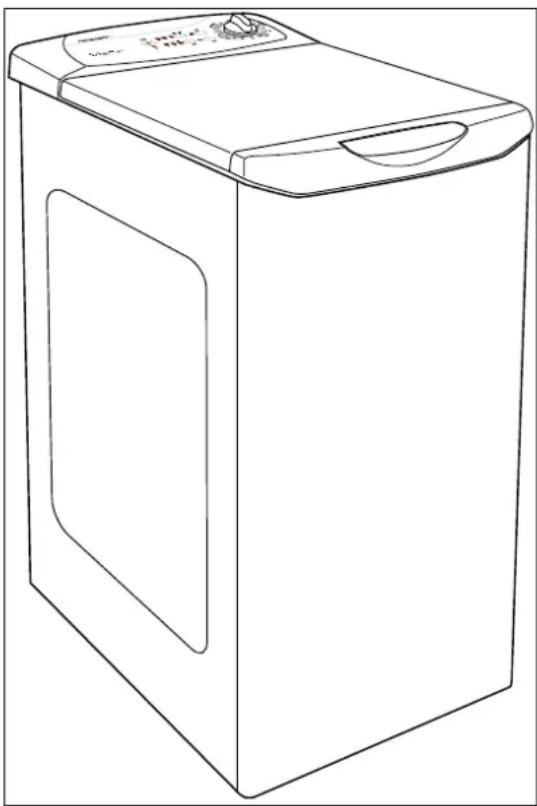

Waschmaschine

Toplader mit LED-Anzeige

Ihre Waschmaschine stellt sich vor

Ausstattungsmerkmale

• Trommel aus Edelstahl „Rostfrei“
• Laugenbehälter aus robustem, recyclingfähigem Kunststoff
• Fassungsvermögen max. 5,5 kg (Koch-/Buntwäsche)
  – LED-Anzeige mit Hintergrundbeleuchtung
• 21 cm große Trommelöffnung
  – Schleuderdrehzahl max. 1000 U/min
• 14 Waschprogramme mit voreingestellten Temperaturen
• 3 Zusatzprogramme für Spülen, Schleudern, Abpumpen
• Wahltasten für Zusatzfunktionen: Startzeit-Vorwahl, Leichtbügeln, Wasser Plus und Schleuderdrehzahl
  – Dynamische Mengenautomatik
• Unwucht-Korrektursystem
• Schaumkontrolle

Lieferumfang

— Waschmaschine mit Transportsicherung
- Zulaufschlauch
- Wasserhärte-Teststreifen
- Gebrauchsanleitung
- Kurzanleitung/Programmtabelle
— Schlauchkrümmer

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist.
2. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
3. Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Waschen, Spülen und Schleudern von Wäsche im privaten Bereich bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können

Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Information

Ihre Waschmaschine stellt sich vor 2

Ausstattungsmerkmale 2

Lieferumfang 2

Kontrolle ist besser 2

Bestimmungsgemäßer Gebrauch 2

Inhaltsverzeichnis 3

5 Minuten für Ihre Sicherheit ... 4

Begriffserklärung 4

Sicherheitshinweise 4

Produktübersicht 6

Vorbereitung

Während des Transports 7

Transportsicherung ausbauen 7

Waschmaschine aufstellen 8

Der richtige Standort 8

Waschmaschine ausrichten 8

Wasser-Anschluss 9

Wasser-Ablauf 9

Wasser-Zulauf 10

Elektrischer Anschluss 11

Vor dem ersten Gebrauch 11

Bedienung

Vorbereitungen 12

Wäsche sortieren 12

Die richtige Wäschemenge 13

Der Gerätedeckel 13

Die Waschtrommel 13

Wasch- und Pflegemittel richtig nutzen 14

Die Einspülkammern 14

Das richtige Waschmittel 14

Die richtige Dosierung 16

Programm wählen 17

Grund-Programme 17

Zusatz-Funktionen 18

Startzeitvorwahl 19

Waschmaschine bedienen 20

Programm wählen und starten 20

Wäsche nachlegen – Programm

unterbrechen 21

Programm wechseln 21

Programm abbrechen 21

Bei Erreichen des Spülstopps 21

Programmtabelle 22

Allgemeines

Pflege und Wartung 23

Regelmäßige Kontrolle 23

Wasserzulaufsieb reinigen 23

Einspülkammern reinigen 24

Fremdkörperfalle reinigen 24

Restwasserentleerung 25

Entkalken? 25

Wenn's mal ein Problem gibt 26

Fehlersuchtabelle 26

Unser Service 27

Umweltschutz leicht gemacht 28

Verpackungs-Tipps 28

Entsorgung des Geräts 28

Stichwortverzeichnis 31

Technische Daten 32

5 Minuten für Ihre Sicherheit ...

5 Minuten sollte sie Ihnen wert sein, Ihre Sicherheit! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht.

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr!

Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung!

Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen.

Wichtig!

Geringes Risiko. Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Erstickungsgefahr für Kinder!

Sorgen Sie dafür, dass die Verpackungsfolie nicht zur tödlichen Falle für Kinder wird.

Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Bedienknöpfe oder Ähnliches vom Gerät abziehen. Sie könnten sie verschlucken und daran er- sticken.

Stromschlaggefahr!

Nehmen Sie das Gerät nicht in Betrieb, wenn das Netzkabel defekt ist oder das Gerät sichtbare Schäden aufweist.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unsere Bestellannahme.

Öffnen Sie niemals das Gehäuse und stecken Sie auch keine Gegenstände durch die Öffnungen.

Ziehen Sie stets den Netzstecker, bevor Sie Ihre Waschmaschine reinigen.

Berühren Sie den Stecker nicht mit feuchten Händen und ziehen Sie ihn nicht am Kabel aus der Steckdose.

Gerät nicht über eine Mehrfachsteckdose anschließen.

Spritzen Sie die Maschine niemals mit einem Wasserstrahl ab.

Gefahren für Kinder und Personen

mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe des Geräts, egal, ob es ein- oder ausgeschaltet ist. Sie könnten sich einschließen. Deshalb den Verschluss vom ausgedienten Gerät entfernen oder unbrauchbar machen.

Verletzungsgefahr!

Eine Waschmaschine ist kein Kinderspielzeug – halten Sie Kinder fern. Ziehen Sie sicherheitshalber nach dem Waschen den Netzstecker.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.

!

In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

Explosionsgefahr!

Auf keinen Fall dürfen Sie in Ihrer Waschmaschine chemisch reinigen.

Waschen Sie in Ihrer Maschine auch keine Textilien, die kurz zuvor mit chemischen Reinigungsmitteln (z.B. Testbenzin, Fleckenentferner) behandelt wurden. Lüften Sie die Wäschestücke zunächst, bis sie trocken sind.

Verbrühungsgefahr!

Wenn Sie den Wasser ablauf schlauch am Waschbecken, Aus guss- oder Badewannenrand befestigt haben, besteht Verbrüh ungsgefahr durch heiße Wasch-lauge. Waschbecken bzw. Badewanne dürfen während des Betriebs nicht benutzt werden!

Bevor Sie das Restwasser ablassen (Notentleerung), lassen Sie die Waschlauge abkühlen.

Überschwemmungsgefahr!

Bei einer Notentleerung können erhebliche Mengen Wasser austreten.

Gefahr für Kinder durch Sperrmüll!

Sollten Sie das Gerät auf den Sperrmüll stellen, machen Sie die Verriegelungen der Deckel unbrauchbar. So verhindern Sie, dass spielende Kinder sich einsperren und in Lebensgefahr geraten.

!

Achtung!

Vor dem ersten Gebrauch: Überzeugen Sie sich vor Inbetriebnahme davon, dass die Transportsicherung entfernt worden ist.

Unterhalb der Maschine befindet sich eine Platte zum Schutz vor Spritzwasser. Diese darf weder beschädigt noch ausgebaut werden.

!

Falls die Waschmaschine in der Kälte stand, muss sie vor dem ersten Betrieb zuerst einige Stunden bei Zimmertemperatur gelagert werden.

Benutzen Sie nur Färbe- bzw. Entfärbemittel, die für die Waschmaschine geeignet sind. Für evtl. Folgeschäden übernehmen wir keine Haftung.

Verwenden Sie zum Waschen nur Leitungswasser oder sauberes Regenwasser. Durch ungefiltertes Regenwasser können die Magnetventile ausfallen.

Bei Frost: Steht Ihr Gerät in einem frostgefährdeten Raum, kann bei Minusgraden der Wasserrest im Gerät gefrieren. Lassen Sie deshalb bei Frostgefahr das Restwasser ab, um Beschädigungen am Gerät zu vermeiden.

Der Netzstecker muss auch nach dem Aufstellen des Gerätes leicht zugänglich sein.

Stellen Sie die Waschmaschine nicht auf andere Geräte, benutzen Sie sie nicht als Untersatz für andere schwere Geräte, und setzen oder stellen Sie sich selbst nicht darauf.

Lassen Sie das Gerät nie längere Zeit unbeaufsichtigt, solange der Wasserhahn geöffnet ist.

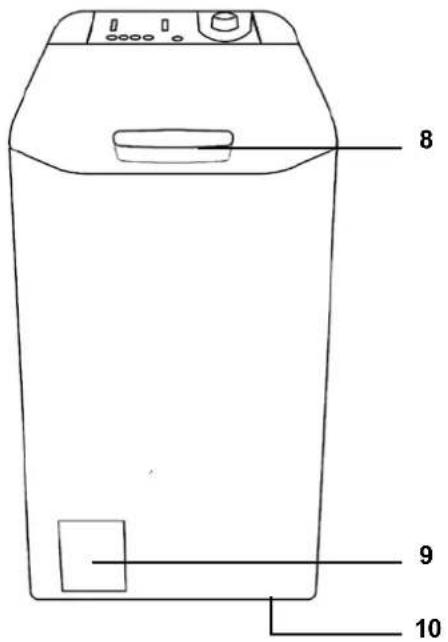

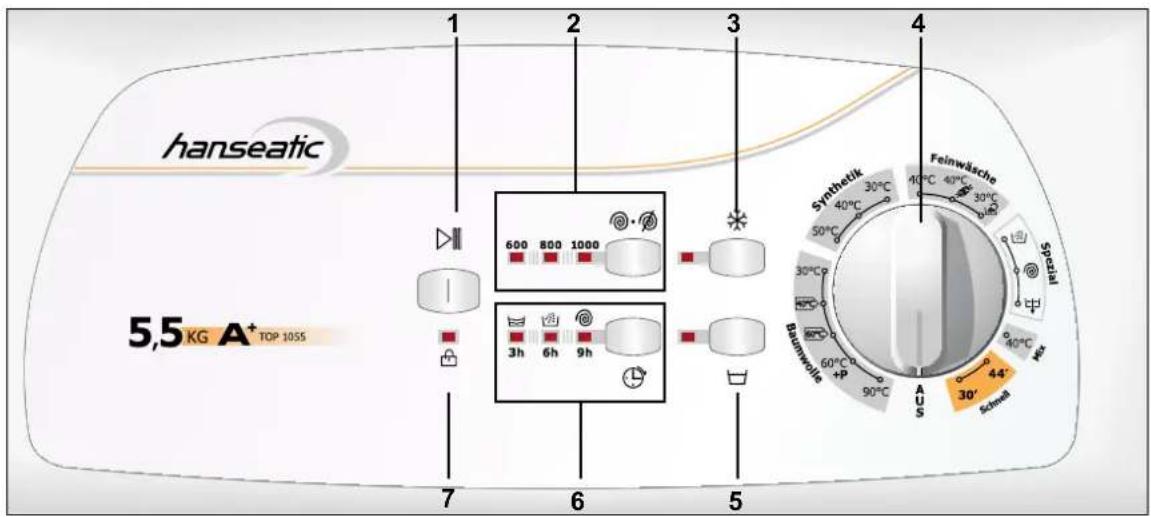

Produktübersicht

hanseatic 5,5 KG A+ TOP 1055 1 2 3 4 5 6 7 8 9 1000 600 800 3h 6h 5 Synthetik 30°C 40°C 30°C 40°C 40°C Special 30°C 30°C 40°C 40°C AUS 30° 44° Scheat

8 9 10

11 12

1 Start/Pause-Taste
2 Taste und Anzeigen zum manuellen Einstellen der Schleuderdrehzahl
3 Kaltwäsche-Taste und -Anzeige
4 Programmwahlschalter
5 Taste und Anzeige für erhöhte Wassermenge
6 Taste und Anzeigen für Startzeitvorwahl, bzw. Anzeige der Programmphase
7 Anzeige „Gerätedeckel verschlossen“
8 Gerätedeckel mit Griff und Einspül-kammern (unter dem Deckel)

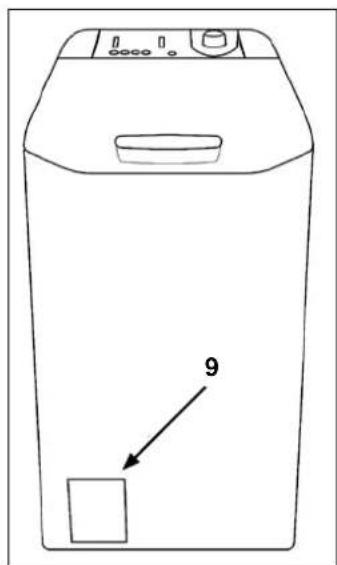

9 Fremdkörperfalle hinter Serviceblende
10 Entriegelungshebel für Transportrolle
11 Wasser-Zulaufschlauch
12 Krümmer mit Schlauchhalter für Ablaufschlauch

Sicherer Transport

Während des Transports

Achtung!

Transportieren Sie die Waschmaschine stets senkrecht und mit eingebauter Transportsicherung.

Achten Sie beim Aufstellen der Waschmaschine darauf, dass die Anschlüsse und Bedienelemente nicht beschädigt werden!

Unterhalb der Maschine befindet sich ein Folienrahmen zum Schutz vor Spritzwasser. Dieser darf weder beschädigt noch ausgebaut werden.

Die Waschmaschine darf nur mit festgestellter Rolle betrieben werden (Standsicherheit).

Mit der vorderen ausfahrbaren Transportrolle können Sie Ihre Waschmaschine leichter bewegen.

1. Den Entriegelungshebel vom Gerät wegschwenken.
2. Gerät an die gewünschte Stelle bewegen und Entriegelungshebel 10 wieder feststellen.

10

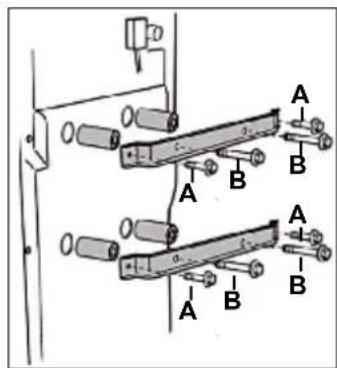

Transportsicherung ausbauen

Gefahr!

Bei den folgenden Arbeiten darf der Netzstecker nicht in der Steckdose stecken.

Achtung!

Vor Inbetriebnahme des Gerätes entfernen Sie unbedingt die Transportsicherung. Ihre Waschmaschine wird sonst im Betrieb beschädigt.

1. Lösen Sie die SchraubenA und B mit einem Schraubenschlüssel, bis sie sich völlig frei drehen.
2. Nehmen Sie die Schrauben heraus und die Transportsicherungen ab.

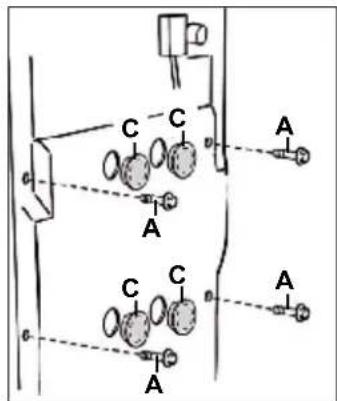

3. Drehen Sie die äußeren Schrauben A wieder auf der Rückseite fest.
4. Verschließen Sie die vier Öffnungen mit den beiliegenden Abdeckkappen C.

Bewahren Sie die Transportsicherung und die Schrauben B bitte gut auf. Bauen Sie sie für jeden Transport – bei Umzügen oder Rückgabe des Geräts – unbedingt wieder ein!

Waschmaschine aufstellen

Der richtige Standort

– Der Aufstellort muss frostsicher sein.
- Der Untergrund muss fest, eben, sauber und trocken sein. Ein langfloriger Teppichboden ist ungeeignet.
- Bei einem glatten Fliesenboden legen Sie eine Gummimatte unter die Schraubfüße.
- Bei Teppich bzw. Teppich boden oder Parkett sollten Sie eine stabile Holzplatte (mindestens 40 x 60 cm) unter die Maschine legen oder ggf. den Teppich entfernen.
- Beim Aufstellen auf eine Holzplatte oder einen Sockel sollten Sie Vertiefungen für die Schraubfüße vorsehen, damit das Gerät beim Schleudern nicht herunterfällt.
- Bei einem Holzbalkenboden sollten Sie ebenfalls eine Holzplatte unterlegen und mit den Balken fest verschrauben.
- Der Netzstecker muss auch nach dem Aufstellen bzw. Einbauen des Gerätes leicht zugänglich sein.
- Es muss ein Wasser-Anschluss sowie ein Aus guss-, Spül- oder Waschbecken vorhanden sein.
- Prüfen Sie, ob die Transportwege – und der Aufstellort – für dieses Gewicht geeignet sind. Im Zweifelsfall fragen Sie Ihren Vermieter.

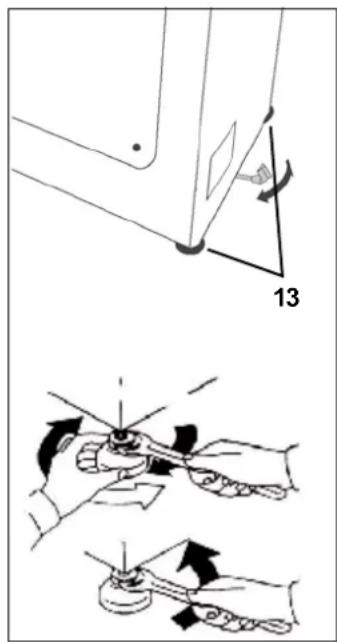

Waschmaschine ausrichten

Das Ausrichten ist wichtig, weil die Maschine sonst beim Schleudern vibriert und dadurch die Lager vorzeitig ver schleißen würden. Um Unebenheiten des Bodens auszugleichen und die Maschine waagerecht auszurichten, können Sie die zwei Schraubfüße 13 verstellen, die sich an der Vorderseite des Geräts befinden. Sie benötigen dazu einen Montageschlüssel und am besten eine Wasserwaage (beides nicht im Lieferumfang).

Achtung!

Unterhalb der Maschine befindet sich ein Folienrahmen zum Schutz vor Spritzwasser. Dieser darf weder beschädigt noch ausgebaut werden.

1. Die Konter mutter des einen Fußes mit einem Montageschlüssel lösen; mit der Hand den Fuß so weit hinein- oder heraus-schrauben, wie es sinnvoll ist.
2. Diese Prozedur für den anderen Schraubfuß wiederholen, bis die Maschine absolut waagerecht und fest steht.
3. Mit einem Montageschlüssel die Konter muttern beider Schraubfüße auf der Maschinen-Unterseite festschrauben! Kontrollieren Sie mit der Wasserwaage, ob die Maschine wirklich waagerecht steht.

13

Wasser-Anschluss

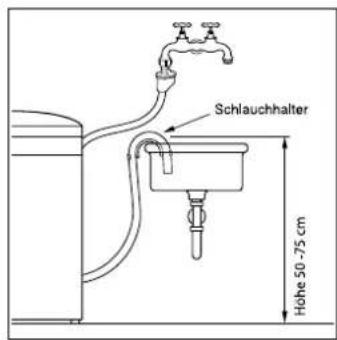

Wasser-Ablauf

Sie können den Schlauch variabel an einem Ausguss-, Spül- bzw. Waschbecken oder Ihrer Badewanne anbringen oder fest anschließen lassen.

Variabler Wasser-Ablauf

Verbrühungsgefahr!

Den Ablaufschlauch immer mit dem Schlauchhalter gegen Abrutschen sichern!

Achtung!

Ein genügend großer Abflussquerschnitt muss gewährleistet sein. Kleine Handwaschbecken eignen sich nicht!

Die Krümmung des Ablaufschlauchs muss dabei

• wenigstens 50 cm über dem Boden sein, sonst fließt das Wasser während des Waschens aus der Maschine,
• höchstens 75 cm über dem Boden sein, damit der Wasser ablauf einwandfrei funktioniert.

Das Wasser muss stets frei ablaufen können, das heißt:

• der Ablaufschlauch darf nicht geknickt oder verdrecht sein;
• das Schlauchende darf nicht in das abgepumpte Wasser eintauchen;

• Sie dürfen diesen Schlauch nicht ver längern oder durch einen anderen Schlauch ersetzen! Wenn Sie einen längeren Schlauch benötigen (max 2,50 m), wenden Sie sich an unseren Technik Service.

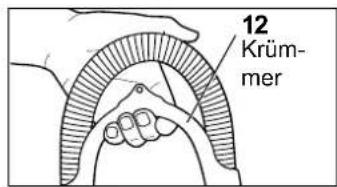

• Krümmer 12 auf das Ende des Ablaufschlauchs stecken.

• Ablaufschlauch über den Rand des Spül- bzw. Waschbeckens hängen.
• Ablaufschlauch in den Halteclip auf der Geräterückseite drücken, damit der Schlauch stets oberhalb der Wasserlinie im Geräteinneren bleibt.
• Schlauchhalter unbedingt gegen Abrutschen sichern: an die Wand schrauben, mit einer Kette oder einer Schnur befestigen.

Fester Wasser-Ablauf gewünscht?

Der feste Anschluss des Ablaufschlauches an den Geruchsverschluss (Siphon) Ihres Wasch- oder Spülbeckens erfordert besondere Maßnahmen; er sollte deshalb ausschließlich von Sanitärfachkräften durchgeführt werden. Fragen Sie unser Experten-Team oder unseren Technik Service.

Schlauchhalter Höhe 50-75 cm

TECHNIK-SERVICE Tel. [phone]

(0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.)

12 Krüm- mer

Schlauch- halter

Experten-Team Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr

(0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.)

Wasser-Zulauf

Achtung!

Ausgelegt ist die Waschmaschine auf einen Wasserdruck von 1 bis 10 bar. Bei einem höheren Wasserdruck muss ein Druckminderer angeordnet werden. Falls Sie – wie die meisten Haushalte – an das öffentliche Wassernetz angeschlossen sind, können Sie sich bei Ihrem Wasserwerk nach dem Wasserdruck erkundigen.

Schließen Sie die Waschmaschine nicht an den Wasserhahn oder die Misch armatur eines Heißwasserbereiters an (Durchlauferhitzer, druckloser Boiler etc.)!

Der Schlauch muss knickfrei verlegt und sorgfältig angeschlossen werden.

Keinen alten, vorhandenen Schlauch verwenden.

Wenn der beiliegende Schlauch zu kurz ist, nicht verlängern, sondern einen langen Schlauch beim Technik Service bestellen.

Für die Wasserversorgung benötigen Sie einen Wasserhahn mit einem 3/4 Zoll-Schraubanschluss.

1. Schlauchende mit Knick nehmen und den richtigen Sitz der Dichtung in der Überwurfmutter kontrollieren. Überwurfmutter „handfest“ am Anschluss an der Rückseite der Waschmaschine festschrauben. Bei Gebrauch einer Zange bitte mit Gefühl, nicht mit Gewalt vorgehen.
2. Am anderen Schlauchende den richtigen Sitz von Sieb und Dichtung in der Überwurfmutter kontrollieren. Diese „handfest“ am Wasserhahn festschrauben.
3. Wasserhahn ganz aufdrehen und die Anschlüsse am Gerät und am Wasserhahn auf Dichtigkeit prüfen. Wasserhahn danach wieder zudrehen.
4. Kontrollieren Sie das Gerät regelmäßig auf Dichtigkeit. Prüfen Sie auch, ob der Zulaufschlauch spröde oder rissig geworden ist und ob das Sieb noch durchlässig ist. Tauschen Sie ihn/es dann gegen einen gleichartigen aus. Wenden Sie sich in einem solchen Fall an den Technik Service.

Elektrischer Anschluss

Gefahr!

Der Netzstecker muss auch nach dem Aufstellen bzw. Einbauen des Gerätes leicht zugänglich sein.

Keine Steckdosenleiste verwenden.

- Netzstecker in eine vorschriftsmäßig installierte, ausreichend ab gesicherte Schutzkontakt-Steckdose stecken (230 V, 50 Hz, 10 A).

Vor dem ersten Gebrauch

Führen Sie vor dem ersten Waschen einen Waschgang ohne Wäsche durch. Auf diese Weise werden eventuell vorhandene Produktionsrückstände beseitigt.

1. Prüfen Sie, ob Zulauf- und Ablaufschlauch fest sitzen.
2. Drehen Sie den Wasserhahn ganz auf.
3. Vergewissern Sie sich, dass die Trommel vollständig entleert ist.
4. Schließen Sie die Trommel und den Gerätedeckel.
5. Füllen Sie maximal 25 ml Kompakt-Waschmittel in die Einspülkammer II.
6. Drehen Sie den Programmwahlschalter 4 auf „Baumwolle 60°C“. Drücken Sie keine weiteren Tasten.
7. Drücken Sie die Start/Pause-Taste1. Lassen Sie das Programm ganz durchlaufen.

Bitte beachten Sie stets die Waschanweisungen der Textilher steller bzw. die internationalen Pflegesymbole auf den Textil etiketten.

Sortieren Sie die Wäsche

- nach Gewebe-Art. Folgende Aufteilung hat sich bewährt:

• Kochwäsche/Buntwäsche (Baumwolle)
  – pflegeleichte Synthetics
  – Feinwäsche, Wolle und Handwäsche

• nach ihrer Farbe. Waschen Sie weiße Wäsche separat; sie vergraut sonst. Neue dunkle Stücke zunächst separat waschen; sie färben anfangs stark.

• nach Verschmutzungsgrad. Flecken möglichst frisch entfernen, sonst sind sie besonders hartnäckig. Am besten mit Wasser und Gallseife vorbehandeln.

Achtung!

Achten Sie darauf, dass sich in der Wäsche keine losen Metallteile wie Münzen, Büroklammern etc. befinden. Zwar besteht die Trommel aus nichtrostendem Edelstahl, doch kann Fremdrost („Flugrost“) auch dieses Material langfristig angreifen. Außerdem können solche Teile und z.B. schwere Gürtelschnallen die Trommel aufrauen.

Internationale Pflegesymbole
95°	Normal-Waschgang(z.B. Buntwäsche)
60°
40°
60°	Schon-Waschgang(z.B. Synthetiks)
40°
30°
40°	Spezial-Schon-Waschgang (z.B. für Feinwäsche)
30°
	Handwäsche
	Nicht waschen!

Spezielle Materialien

• Nur Wollsachen mit dem Zusatz „wasch maschinenfest“, „filzt nicht“ oder „nicht filzend“ können in die Waschmaschine.
• Gardinen besonders vorsichtig behandeln; sie bekommen schnell Ziehfäden. Nur schleudern, wenn in der Textilkennzeichnung angegeben.
• Kleine und empfindliche Stücke wie Babysöckchen und Strumpfhosen lassen sich problemlos in einem kleinen Kissen bezug oder kleinen Wäschebeutel waschen.

Zusätzliche Tipps

• Aufgetrennte Nähte und Risse vor dem Waschen ausbessern; lose Knöpfe festnähen. Reißverschlüsse schließen; Bänder von Schürzen o.Ä. verknoten.
• Die Taschen von Kleidungsstücken vor dem Waschen entleeren, umdrehen und eventuell ausbürsten.

waschmaschinenfest

Die richtige Wäschemenge

Wie viel Wäsche Sie zum Waschen in die Trommel geben können, hängt von der Art und Verschmutzung Ihrer Wäsche und dem betreffenden Waschprogramm ab (s. „Programmtabelle“ auf S. 22).

Als Faustregel gilt: Trockenwäsche bis eine Handbreite unter die Trommeloberkante einfüllen. Wenn Sie die Trommel überfüllen, kann dies das Waschergebnis beeinträchtigen.

Am besten wiegen Sie Ihre Wäsche vor dem Waschen aus. Einige Wäschegewichte finden Sie in der neben stehenden Tabelle.

Tipp! Das intelligente Waschsystem erfasst die Zuladung und die vorgegebene Wassertemperatur und entscheidet über die optimale Wassermenge und Waschzeit, um Energie- und Wasserverbrauch zu beschränken bzw. zu halbieren.

Typische Wäschegewichte

Bettlaken ca. 550 gBettbezug ca. 700 gKissenbezug ca. 180 gTischtuch ca. 250 gFrottierhandtuch ca. 200 gGeschirrhandtuch ca. 90 g„sein“ Oberhemd ca. 250 g„ihr“ Nachthemd ca. 180 gSchlafanzug ca. 450 gBademantel ca. 1200 gBerufsmantel ca. 300 gSynthetik Taschentuch ca. 20 g

Der Gerätedeckel

Zum Öffnen des Gerätedeckels 8 vorne unter den Griff fassen und den Deckel hochklappen.

Im Gerätedeckel befinden sich die Einspülkammern für Vor- und Hauptwaschmittel sowie Pflegemittel (Weichspüler, Stärke, Appretur, etc.)

• Welche Einspülkammern für die unterschiedlichen Programme gefüllt werden müssen, finden Sie in der Programmtabelle.
• Ausführliche Erläuterungen hierzu finden Sie auch unter „Wasch- und Pflegemittel richtig dosieren“.

Während des Waschvorgangs ist der Gerätedeckel elektronisch verriegelt. Etwa 2 Minuten nach Programmende lässt sich der Gerätedeckel öffnen.

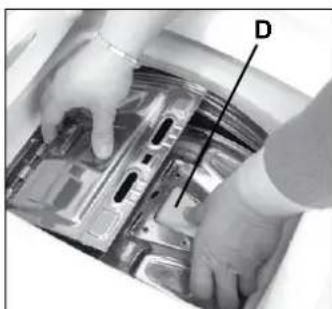

Bei geöffnetem Gerätedeckel 8 blicken Sie direkt auf die Wasch- trommel.

• Zum Öffnen der Trommeldeckel drücken Sie die Kunststoffnase D an der kleineren Deckelhälfte etwas nach unten, bis die Verschlusshaken ausrasten.
• Zum Schließen der Trommel, drücken Sie die beiden Deckelhälften nach unten bis die Verschlusshaken einrasten.

Wasch- und Pflegemittel richtig nutzen

Die Einspülkammern

Auf der Innenseite des Gerätedeckels befinden sich drei Einspül- kammern:

I Waschmittelkammer für Vorwaschgang (für Pulverwaschmittel).
II Waschmittelkammer für Hauptwaschgang (für Pulver- oder Flüssigwaschmittel).

Kammer für Weichspüler, Flüssigstärke, Appretur, etc.

• Tabs und Gel nicht in die Einspülkammern füllen, sondern direkt in die Trommel geben.
• Dickflüssige Pflegemittel lassen sich besser einspülen, wenn Sie sie vorher mit etwas Wasser verrühren.
• Pulver förmige Stärke nach Packungsangaben und nicht bei hohen Temperaturen verwenden, damit sie nicht verklumpt.

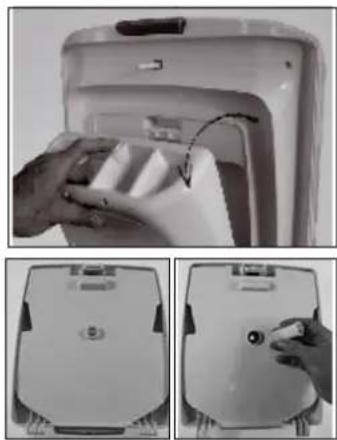

  • Zum Reinigen der Einspülkammern, siehe Seite 24.

Das richtige Waschmittel

Verwenden Sie nur Waschmittel, die für Trommel wasch maschinen geeignet sind (Packungsangabe des Herstellers beachten). Verwenden Sie keine anderen Reinigungsmittel (Scheuerpulver, Haushaltsreiniger etc.); diese schaden der Waschmaschine und Ihrer Wäsche!

• Für Programme ohne Vorwäsche füllen Sie Flüssigwaschmittel oder Pulverwaschmittel in die Einspülkammer II.
• Bei einem Programm mit Vorwäsche oder zeit-verzögertem Start können Sie Flüssigwaschmittel nur für die Vorwäsche verwenden, für die Hauptwäsche verwenden Sie dann Pulverwaschmittel.
• Niemals Weichspüler, Stärke, Formspüler bzw. Appreturen im selben Waschgang verwenden.
• Verwenden Sie keine Pulverstärke, sondern Flüssigstärke. Diese ist einfacher zu handhaben.
• Statt das Waschmittel in die Einspülkammern zu füllen, können Sie auch vom Waschmittelhersteller gelieferte Ökosäckchen oder Dosierkugeln für Flüssigwaschmittel direkt in die Trommel legen. Das Waschmittel ist so schneller an der richtigen Stelle, verklebt nicht, und Sie sparen sich das Reinigen der Kammern.

Die Tabelle auf der folgenden Seite soll Ihnen eine kleine Hilfestellung bei der Auswahl des richtigen Waschmittels geben:

Wäsche- und Textilart	empfohlenes Waschmittel	Waschprogramm	Waschtemperatur
Kochfeste weiße Wäsche aus Baumwolle oder Leinen	Vollwaschmittel mit Bleichsubstanzen und optischen Aufhellern	Koch-/Bunt-wäsche; Baumwolle	30 °C bis 90 °C
Bunte Wäsche aus Leinen oder Baumwolle	Buntwaschmittel ohne Bleich-substanzen und optische Aufheller	Koch-/Bunt-wäsche; Baumwolle	30 °C bis 60 °C
Bunte Wäsche aus pflegeleichten Fasern bzw. synthetischen Stoffen	Bunt- bzw. Feinwaschmittel ohne optische Aufheller	Pflegeleicht	30 °C bis 60 °C
Empfindliche feine Textilien, Seide, Viskose	Feinwaschmittel	Feinwäsche / Pflegeleicht	bis max. 40 °C
Wolle	spezielles Woll-waschmittel	Wolle	bis max. 40 °C
Daunenjacken	spezielles Waschmittel für daunengefütterte Jacken	Feinwäsche / Pflegeleicht	bis max. 40 °C

	Beladung (kg)	Verbrauchswerte, ca. Restfeuchte (%)
		Energie (kw/h)	Wasser (l)	Programmdauer (min)	1000 U/min
Baumwolle40°C	2,75 0,53	30 120 62
	5,5 0,68	59 160 62
Baumwolle60°C	2,75 0,78	30 110 62
	5,5 0,98	45 180 62

Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch für das Waschen dieser Art von Baumwollwäsche am effizientesten.

Die tatsächliche Wassertemperatur kann von der angegebenen Zyklustemperatur abweichen.

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung der Wäsche, Wasserhärte, Waschmittelmenge etc. stark abweichen.

Die richtige Dosierung

Das Motto „Viel hilft viel“ gilt nicht für Wasch- und Pflegemittel, diese müssen richtig dosiert werden.

• Bei nicht ganz gefüllter Trommel können Sie Wasch- und Pflegemittel geringer dosieren, z.B. bei halber Wäsche beladung nur 50 % der für die volle Trommel nötigen Waschmittelmenge verwenden.
• Waschmittelmenge stets auf die jeweilige Wasserhärte abstimmen. Ist Ihr Leitungswasser weich, brauchen Sie weniger Waschmittel. Auskunft erteilt Ihr zuständiges Wasserwerk. Wenn Sie es sofort wissen wollen, testen Sie die Wasserhärte mit dem mitgelieferten Teststreifen.

Wasserhärte-bereich	Eigenschaft de	utsche Härte
		°dH mmol
1 weich 0	-70-1,3
2 mittel -	14 -2,5
3 hart	-21	-3,8
4	sehr hart	über 21	über 3,8

• Waschmittelmenge auch nach Verschmutzungsgrad und Wäschemenge dosieren. Geringe Verschmutzungen, weniger Wäsche und ein niedrigerer Wasserstand brauchen weniger Waschmittel.
• Wenn Sie hochkonzentrierte Waschmittel, so genannte Kompakt-Waschmittel verwenden, sollten Sie bei der Dosierung ganz genau sein! Die Abweichungen in der Menge scheinen zwar gering, die Wirkung ist dafür aber um so größer.

Falsche Waschmittel-Dosierung
Zu viel	- starke Schaumbildung
	- schlechtes Wasch- und Spülergebnis, Flecken-bildung, Hautreizungen durch Waschmittelreste
	- unnötige Umweltbelastung für Gewässer, Pflanzen, Tiere, Mensch
Zu wenig	- Vergrauung der Wäsche
	- „Fettläuse“ (graue Fett- und Schmutzklümpchen) auf der Wäsche
	- Kalkablagerungen in Trommel, auf Heizstäben oder Wäsche

Info: Dynamische Mengenautomatik

Die Mengenautomatik passt den Wasserstand automatisch der Wäschemenge an. Abhängig vom jeweiligen Waschprogramm sorgt eine Regeleinrichtung für die richtige Wasserzugabe und die optimale Waschdauer.Bei nicht ganz gefüllter Trommel können Sie Wasch- und Pflegemittel geringer dosieren, z. B. bei halber Wäschebeladung nur 50 % der für die volle Trommel nötigen Waschmittelmenge verwenden.

Programm wählen

Grund-Programme

Programme „Baumwolle“

Diese Programme sind richtig für Ihre Textilien aus Baum wolle oder Leinen, z.B.: Bett- und Tischwäsche, Handtücher, Unterwäsche, T-Shirts, Kittel und Jeans.

• Echte Kochwäsche gehört eigentlich der Vergangenheit an. Moderne Waschmaschinen und Waschmittel verhelfen zu hygienisch einwandfreier Wäsche auch schon bei 60 °C. Nur bei Kranken- und Säuglingswäsche oder stark verfleckter weißer Wäsche empfiehlt sich noch ein Waschen mit 90 °C.
• Das Programm60 °C + P beinhaltet einen Vorwaschgang. Die übrigen Programme st arten automatisch mit dem Haupt-waschgang.
• Waschen Sie Buntwäsche bei 60 °C oder 40 °C und am be sten mit einem Fein- oder Color-Waschmittel.
• Wählen Sie möglichst hohe Schleudertouren. Baumwolle und Leinen können ein Vielfaches ihres Gewichtes an Wasser aufnehmen.

Programme „Synthetik“

Diese sind ideal für Ihre pflegeleichten Synthetics, wie Blusen, Hemden, etc. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder aus Mischungen dieser Fasern mit Baumwolle.

• Das Programm60P beinhaltet einen Vorwaschgang. Die übrigen Programme starten automatisch mit dem Hauptwaschgang.
• Verwenden Sie am besten ein Fein- oder Color-Wasch mittel.

Achtung!

Bei knitterempfindlicher Wäsche müssen Sie die Schleuderdrehzahl verringern.

Programme „Feinwäsche“

Diese sind genau richtig für empfindliche Textilien (Gardinen, Strumpfhosen, Blusen, Kleider- und Futterstoffe, Krawatten etc.). Gewaschen wird mit reduzierter Waschmechanik und erhöhtem Wasserstand.

Die Zeit, in der Sie Wolle vorsichtig von Hand waschen mussten, damit sie nicht einläuft und verfilzt, ist vorbei. Wollsachen, auf deren Etikett „mit Spezialausrüstung, filzt nicht“ oder „waschmaschinenfest“ angegeben ist, können Sie ohne weiteres in Ihrer Waschmaschine waschen.

• Hier können Sie zwischen 40 °C und Kaltwäsche wählen.
• Verwenden Sie auf jeden Fall Wollwaschmittel.
• Sehr empfindliche Wolle kann einlaufen oder ver filzenIn diesem Fall das Endschleudern bis außerreduzieren.

Automatische Laugenabkühlung

Am Ende des Hauptwaschgangs bei Kochwäsche wird die Waschlauge durch Zugabe von Wasser auf ca. 60°C abgekühlt. Dies schont Ihre Wäsche und schützt empfindliche Abwasserrohre.

Für Artikel, deren Etikett „Handwäsche“ ausweist, wie Seide und andere sehr empfindliche Stoffe, bietet die Waschmaschine ein spezielles Programm, dass besonders schonend wäscht, spült und Schonschleudern umfasst.

– Verwenden Sie auf jeden Fall Wollwaschmittel.
- Sehr empfindliche Wolle kann einlaufen oder ver filzenIn diesem Fall das Endschleudern bis auftreduzieren.

Programme „Spezial“

Wenn Sie keinen kompletten Waschvorgang durchlaufen wollen.

Spülen

Schleudern

Abpumpen

Programme „Mix“

Dieses Programm ist ideal für leicht bis normal verschmutzte Wäsche aus Baumwolle und/oder Synthetics.

Programm „Schnell“

Ist Ihre Wäsche nur leicht verschmutzt, wählen Sie einfach das Programm „Schnell“. Hier wird mit 40 °C in 30 oder 44 Minuten gewaschen.

Zusatz-Funktionen

Je nach Programm können Sie mit den Wahltasten 3 und 5 Zusatz-Funktionen wählen.

• Sie drücken die Wahltasten nach Auswahl des Programms, aber vor dem Drücken der Start-Taste.
• Nicht sinnvolle Kombinationen von Programm und Zusatzfunktionen lässt das Gerät nicht zu.

Schleuderdrehzahl verringern

Die Schleuderdrehzahl Ihrer Waschmaschine ist je nach Programm unterschiedlich – siehe Programmtabelle (Seite 21). Mit der Taste 2 kann die Schleuderdrehzahl manuell begrenzt werden. Drücken Sie die Taste 2 so oft, bis die Kontroll-Leuchte unter der gewünschten Schleuderdrehzahl aufleuchtet. Bei knitterempfindlichen Textilien sollten Sie die Drehzahl durch Drücken der Taste 2 auf 600 U/min begrenzen.

Wenn Sie das Symbol 📄 wählen, wird am Ende des Waschgangs nicht geschleudert (Siehe „Bei Erreichen des Spülstopps“, Seite 21).

Unwucht-Korrektursystem

Bei ungünstiger Wäschevertei lung oder großen Wäschestü cken unterbricht das Gerät das Schleudern und verteilt die Wäsche durch langsame Trommeldrehung neu. Dies versucht das Gerät mehrfach und wählt ggf. eine geringere Schleuderdrehzahl. Falls die Wäsche danach zu feucht ist, lockern Sie sie in der Trommel etwas auf und starten eines der Zusatzprogramme zum Schleudern.

Wasser plus

Bei dieser Funktion wird die Wassermenge erhöht, um einen intensiveren Spülvorgang zu erreichen.

Drücken Sie die Taste 5, um die Funktion einzuschalten.

Das Intensivspülen ist besonders geeignet...

...wenn Sie Babywäsche waschen,

...wenn Sie allergisch auf Waschmittelrückstände reagieren,

...wenn Sie bei dunkler Wäsche weiße Rückstände feststellen.

Kaltwäsche

* Durch das Drücken von Taste 3 wird in allen Waschprogrammen das Aufheizen der Waschlauge verhindert, während alle übrigen Programmmerkmale (Wasserstand, Waschzeit, Trommelrhythmus, etc.) unverändert bleiben.

Das Kaltwaschen eignet sich für alle ausfärbenden Textilien und für Gardinen, Bettvorleger, empfindliche Synthetik, kleine Teppiche und leicht verschmutzte Wäsche.

Startzeitvorwahl

Mit dieser Funktion können Sie einstellen, um wie viele Stunden sich der Programmstart verzögern soll: um 3, 6 oder 9 Stunden.

1. Taste 6 so oft drücken, bis die LED neben der gewünschten Verzögerungszeit leuchtet.
2. Taste Start 1 drücken.

Schaumkontrolle

Ein Schaumdetektor kontrolliert die Schaumbildung, die beim Zwischenschleudern entsteht und erhöht gegebenenfalls die Spülwassermenge.

Dies sorgt für klare Spülergebnisse.

Waschmaschine bedienen

hanseatic 5,5 KG A+ TOP 1055 1 2 3 4 5 6 7 6 5 Synthetik 30°C 40°C 40°C 30°C 50°C 30°C 40°C Spectral 30°C 40°C AUS 30° 44° 6mmH

Programm wählen und starten

Gefahr!

Befestigen Sie unbedingt den Ablaufschlauch gegen Abrutschen. Wenn er abrutschen sollte, besteht Überschwemmungsgefahr und bei hohen Waschtemperaturen Verbrühungsgefahr durch heiße Waschlauge!

Während des Betriebs nicht den Gerätedeckel gewalt- sam öffnen oder Waschbecken bzw. Badewanne benut- zen (bei Schlauchhalter-Ablauf) – Ver brü hungs gefahr durch austretende heiße Waschlauge!

1. Drehen Sie den Wasserhahn ganz auf. Prüfen Sie, ob Zulauf- und Ablaufschlauch fest sitzen.
2. Füllen Sie Wäsche, Wasch- und ggf. Pflegemittel ein. Schließen Sie die Trommel und den Gerätedeckel. (Keine Wäscheteile einklemmen!)
3. Drehen Sie den Programmwahlschalter 4 auf das gewünschte Programm mit der geeigneten Temperatur (siehe „Programmtabelle“, Seite 22).
4. Falls gewünscht, können Sie eine Zusatz-Funktion wählen (Taste3 oder 5) oder die Schleuderdrehzahl verändern (Taste 2). Die Leuchte neben der gewählten Taste leuchtet.
5. Drücken Sie die Start/Pause-Taste 1. Die LED 7 leuchtet auf zum Zeichen, dass der Gerätedeckel verschlossen ist. Während des Waschvorgangs leuchten die LED bei Taste 6, um anzuzeigen, in welcher Phase des Programms sich die Waschmaschine befindet:
   Hauptwaschgang,
   Spülen
   Schleudern

Ca. 2 Minuten nach Ende des Programms erlischt die LED 7, und Sie können den Gerätedeckel öffnen.

1. Stellen Sie den Programmwahlschalter4 auf AUS. Drehen Sie den Wasserhahn zu. Nehmen Sie die Wäsche und ggf. Ökosäckchen oder Dosierkugel aus der Trommel. Achten Sie auch auf Kleinteile, die sich von der Wäsche gelöst haben, oder Münzen etc. in Trommel und Türdichtung. Lassen Sie Gerätedeckel und Trommel einige Zeit geöffnet, damit das Gerät trocknen kann.

Wäsche nachlegen – Programm unterbrechen

1. Start/Pause-Taste 1 drücken. Das Programm wird unterbrochen.
2. Ca. 2 Minuten warten. Die LED 7 erlischt zum Zeichen, dass sich der Gerätedeckel nun öffnen lässt.
3. Wäsche in die Trommel legen. Trommel und Gerätedeckel wieder verschließen.
4. Start/Pause-Taste 1 drücken. Die Maschine setzt das Programm fort.

Programm wechseln

Das neue Programm wird im gleichen Programmschritt fortgesetzt wie das alte. Geben Sie deshalb kein neues Waschmittel dazu.

1. Programmwahlschalter 4 auf AUS stellen.
2. Wählen Sie ein anderes Programm. Stellen Sie ggf. Zusatzfunktionen und Schleuderdrehzahl neu ein.
3. Drücken Sie die Start/Pause-Taste 1.

Programm abbrechen

• Drehen Sie den Programmwähler 4 auf AUS.

Bei Erreichen des Spülstopps

Falls Sie vor dem Start die Schleuderdrehzahl 2 auf eingestellt haben (keine der LEDs leuchtet), endet das Programm nach dem Abpumpen des letzten Spülwassers. Die Wäsche wird nicht geschleudert.

- Wenn das Gerät nun schleudern soll: Programmwähler 4 an! stellen, Schleuderdrehzahl mit Taste 2 wählen und Start 1 drücken. Warten Sie, bis das Programm beendet ist.

Programmtabelle

Programm	Temperatur (°C)	Wäschcart / Verschmutzung / Bemerkung	Wäschemenge max. (kg)	Wasch-/Pflege mittel■ muss / □ kann in Kammer			Programmdauer ca. (Min.)	Wasserverbrauch ca. (Liter)	Energieverbrauch ca. (kWh)	max. Drehzahl (U/min)c
				Vorwäsche	Hauptwäsche	Weichspüler
Grund-Programme
Baumwolle	90	Stark verschmutzte Bett-, Tisch- und Unter-wäsche, Hand tücher, Ober hemden, T-Shirts, Jeans usw. aus Baumwolle bzw. Leinen	5,5		■	□	160	60	1,83	1000
	60+P		5,5	■	■2	□	190	65	1,33	1000
	601		5,5		■	□	180	45	0,98	1000
	601		2,75		■	□	110	30	0,78	1000
	40		5,5		■	□	160	59	0,68	1000
	401		2,75		■	□	120	30	0,53	1000
	30		5,5		■	□	110	59	0,48	1000
Synthetik	50	Blusen, Hernden, Kittel aus Synthetik (Poly ester/Poly amid) oder mit Baumwoll-Anteil	2	■	■2	□	90	40	0,56	800
	40		2		■	□	85	40	0,45	800
	30		2		■	□	75	40	0,33	800
Feinwäsche	40	Gardinen und empfindliche Textilien, z. B. aus Viskose	1,5		■	□	60	55	0,45	600
	40		1		■	□	55	55	0,17	800
	30		2		■	□	50	55	0,30	800
Spezial	40	Nur Spülen					25	35 0,10		800
		Nur Schleudern					9		0,10	1000
		Nur Abpumpen ohne Schleudern					4		0,10
Mix	40	Normal verschmutzte Textilien aus Baumwolle und / oder andere Synthetikfasern	5,5		■	□	108 50	0,60	800
Schnell	44	wie Koch-/Buntwäsche oder Pflegeleicht, nur leicht verschmutzt	3		■	□	44	40	0,41	800
	30		2		■	□	32	25	0,30	800

^1 Referenzprogramme für die Energieeffizienzklasse

^2 Kein Flüssigwaschmittel verwenden, wenn zusätzlich Vorwäsche ausgewählt wurde.

Pflege und Wartung

Stromschlaggefahr!

Netzstecker vor jeder Reinigung ziehen.

Gerät nie mit einem Wasserstrahl abspritzen!

Lebensgefahr durch Stromschlag!

Regelmäßige Kontrolle

kann Sie vor unliebsamen Überraschungen bewahren und die Funktionstüchtigkeit Ihrer Waschmaschine erhalten. Kontrollieren Sie in regelmäßigen Abständen und bei ungewöhnlichen Anzeichen

• die Verschraubungen des Zulaufschlauches bei aufgedrehtem Wasserhahn: Fest? Dicht?
• den Sitz des Ablaufschlauches am Waschbecken-/Bade wannenrand bzw. am Siphon: Sicher? Fest?
• den Sitz der Ablaufschlauchs: sitzt er in den Halteclips auf der Geräterückseite?
• den Zustand von Zulauf- und Ablaufschlauch: Spröde? Rissig? Verknickt? Ggf. durch de Technik Service austauschen lassen.
• Fremdkörperfalle: Fest verschlossen? Mindestens 1-mal im Monat auf Fremdkörper, Knöpfe, Büro klammern etc.
  – die Falte der Gummimanschette auf Fremdkörper.
• die Trommel auf Fremdkörper wie Büroklammern – die Trommel könnte Rostflecken durch Flugrost bekommen. Die Falte der Gummimanschette regelmäßig auf Fremdkörper kontrollieren.
• auf Wäschestücke, die zwischen Trommel und Bottich geraten sind. Ggf. durch den Technik Service entfernen lassen.

TECHNIK-SERVICE Tel. [phone]

(0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.)

• Feucht auswischen, wenn Stärke oder Formspüler benutzt wurden.
• Nach dem Waschen Trommel und Gerätedeckel geöffnet lassen, damit die Feuchtigkeit verdunsten kann.

Wasserzulaufsieb reinigen

Das Wasserzulaufsieb reinigen Sie bitte...

• mindestens 2-mal im Jahr, bei sehr kalkhaltigem, „hartem“ Wasser öfter;

• wenn das Wasser trotz geöffnetem Wasserhahn und intaktem Wasser-Zulaufschlauch nur sehr langsam oder gar nicht einläuft.

• Wasserhahn zudrehen! Gerät ausschalten.

• Zulaufschlauch vom Wasserhahn abschrauben.
• Das Sieb E vorsichtig, z.B. mit einer Pinzette aus der Überwurfmutter herausnehmen und mit einer kleinen weichen Bürste reinigen.
• Sieb E wieder einsetzen und Zulaufschlauch wieder am Wasserhahn anschrauben.
• Wasserhahn aufdrehen. Alles auf Dichtigkeit prüfen!

E

Einspülkammern reinigen

1. Gerätedeckel 8 nach oben kippen.
2. Knopf drücken und Einspülkammer-Einsatz abnehmen.
3. Alle Kammern auswaschen, gründlich auswischen bzw. ausbürsten.
4. Auf der Rückseite den Stopfen der Weichspül- und Bleichmittel-Kammer entnehmen und alle Reststoffe entfernen. Anschließend den Stopfen wieder einsetzen.
5. Kammer-Einsatz wieder am Gerätedeckel befestigen und Gerätedeckel schließen.

Fremdkörperfalle reinigen

Reinigen Sie die Fremdkörperfalle mindestens 1-mal im Monat. Denn wenn das Gerät nicht ordnungsgemäß abpumpt oder nicht schleudert, müssen Sie eine Notentleerung vornehmen.

Verbrühungsgefahr!

durch heiße Waschlauge! Waschlauge abkühlen lassen!

Überschwemmungsgefahr!

Bei einer Notentleerung können erhebliche Mengen Wasser austreten.

Achtung!

Nach der Reinigung muss die Fremdkörperfalle richtig verschlossen sein, sonst läuft beim Waschen Wasser aus!

1. Gerät ausschalten und Netzstecker ziehen.
2. Wasserhahn fest zudrehen.
3. Abdeckung für die Fremdkörperfalle9 mit einem flachen Gegenstand öffnen, anheben und nach vorne klappen.

1. Einen flachen Behälter darunter stellen.

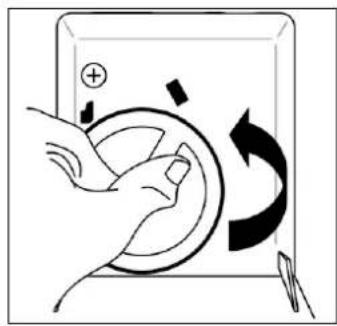

2. Fremdkörperfalle langsam gegen den Uhrzeigersinn drehen, bis Wasser austritt. Es können dabei 0,5 bis 1 Liter Wasser austreten.
3. Wenn das Wasser vollständig abgelaufen ist, Fremdkörperfalle langsam gegen den Uhrzeigersinn drehen und herausnehmen.
4. Fremdkörperfalle gründlich reinigen und alle Fremdkörper und Flusen aus der Öffnung entfernen.
5. Prüfen Sie, ob sich der Pumpenflügel der Laugenpumpe ganz hinten in der Öffnung frei drehen lässt.
6. Fremdkörperfalle wieder einsetzen und im Uhrzeigersinn bis zum Anschlag fest schließen.
7. Abdeckung wieder zuklappen.

Restwasserentleerung

Lassen Sie das Restwasser ab

– bei Frostgefahr nach jedem Waschen;

- für eine Notentleerung, z.B. bei Stromausfall;

– vor einem Transport (Umzug)

Achtung bei Frostgefahr!

Steht Ihr Gerät in einem frostgefährdeten Raum, kann bei einer Temperatur unter 0 °C der Wasserrest im Gerät gefrieren. Um Beschädigungen am Gerät zu vermeiden, muss das Restwasser abgelassen werden: Reinigen Sie die Fremdkörperfalle und schrauben Sie den Zu laufschlauch vom Wasserhahn ab, damit auch das letzte Wasser herauslaufen kann.

1. Schlauchhalter lösen.
2. Ablaufschlauch flach hinlegen.
3. Wasser ablaufen lassen und ein Wischtuch unterlegen, falls erforderlich.
4. Anschließend Ablaufschlauch wieder mit dem Schlauchhalter befestigen.

Schlauch- halter

Entkalken?

Bei richtiger Waschmitteldosierung ist ein Entkalken nicht erforderlich. Bei Bedarf ausschließlich Ent kalkungs mittel mit Korrosionsschutz für Waschmaschinen verwenden, keinen Essig!

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung beseitigen lässt.

Problem Ursachen, Lösungen, Tipps
Gerät lässt sich nicht einschalten.	Netzstecker sitzt nicht richtig in der Steckdose; Steckdose hat keine Spannung, Sicherung ist nicht intakt (mit einem anderen Gerät, z.B. einer Tischlampe, prüfen).
Waschprogramm läuft nicht an.	Keln Programm eingestellt; Start-Taste nicht gedrückt; Gerätedeckel oder Trommeldeckel nicht geschlossen.
Wasser läuft nicht ein. Wasserhahn	ist nicht geöffnet; Wasserzulaufsieb ist verstopft; Zulaufschlauch ist geknickt.
Waschlauge/Spülwasser läuft nicht ab, wird nicht vollständig oder nur sehr langsam abgepumpt.	Programm hält im Spülstopp (dann Wäsche schleudern).Ablaufschlauch ist geknickt, verdreht, hängt im Wasser, hängt zu hoch (max. 75 cm!). Fremdkörperfalle ist verstopft.
Wasser läuft selbsttätig ab. Ablaufschlauch ist abgerutscht oder hängt zu niedrig (mind. 50 cm!).
Wasser läuft aus („Gerät leckt“). Zulauf- und Ablaufschlauch sind nicht fest genug verschraubt. Fremdkörperfalle ist nicht richtig verschlossen.
Wasser wird ständig abgepumpt.	Fehler im Niveausystem. Gerät ausschalten und unseren Technik Service rufen.
Gerät steht unruhig oder vibriert.	Transportsicherung wurde nicht ausgebaut oder Gerät nicht richtig aufgestellt. In der Trommel befinden sich ungleichmäßig verteilte oder schwere Wäschestücke.
Gerät schleudert nicht oder Schleuderleistung ist zu gering.	Programm hält im Spülstopp. Taste „Schleudern“ steht auf zu niedriger Drehzahl. Unwucht korrektur-System arbeitet (ggf. Wäsche neu ver teilen und Zusatzprogramm zum Schleudern durchführen). Ablaufschlauch ist geknickt oder hängt falsch. Fremdkörperfalle ist verstopft.
Gerätedeckel lässt sich nicht öffnen.	Nach Programmende erst Erlöschen der Tür-Verschluss-Anzeige abwarten. Gerät ist nicht lange genug ausgeschaltet. Gerätedeckel lässt sich erst etwa 2 Minuten nach Waschgang-Ende öffnen.
Stromausfall – und Wasser in der Trommel.	Gerät ausschalten, Waschlauge abkühlen lassen! Dann Restwasserentleerung durchführen.
Starke Schaumentwicklung, selbst beim letzten Spülen.	Sie haben das Waschmittel überdosiert. Denken Sie auch an die Gewässerbelastung der Umwelt! Spülen wiederholen.
Wäsche ist nicht richtig sauber.	Waschmittel wurde nicht nach Wäscheverschmutzung und Wasserhärtedosiert.Auswahl von Waschprogramm und Waschmittel stimmen nicht.Waschtemperatur war zu niedrig; Flecken wurden nicht vorbehandelt; Trommel war zu voll.
Wäsche ist verfärbt.	Wäsche wurde zu heiß gewaschen. Sie haben Weißes und Buntes nicht getrennt.
Farben der Wäsche verblassen.	Waschmittel enthielt Bleichmittel oder Fleckensalz wurde benutzt (Fein-oder Colorwaschmittel verwenden!).
Auf der Wäsche sind Weichspülerflecken.	Weichspüler wurde überdosiert.
Weichspüler/Pflegemittel wurden nicht eingespült.	Einspülkammer ist verstopft oder nicht richtig eingesetzt; Pflegemittel sind zu dickflüssig (vorher mit etwas Wasser verrühren).Wasser läuft mit zu wenig Druck ein. Prüfen, ob Wasserhahn ganz geöffnet; Wasserdruck nicht ausreichend, Zulaufschlauch geknickt oder eingefroren; Wasserzulaufsieb verstopft?
Auf der Wäsche sind weiße Waschmittelrückstände.	Meistens Ablagerungen unlöslicher Enthärter im Waschmittel (unschädlich und leicht abzubürsten).Waschmitteldosierung ist nicht korrekt.
Wäsche hat Stockflecken. Feuchte,	getragene Wäsche wurde eventuell in der Waschtrommel aufbewahrt.
Wäsche ist beschädigt. Waschprogramm, Temperatur, Zusatzfunktionen und ggf. Schleuderdrehzahl wurden nicht auf die Wäsche abgestimmt. Metallteile wie Gürtelschnallen haben die Trommel beschädigt.

Unser Service

Gefahr!

Versuchen Sie niemals, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen.

Sollten Sie den Fehler nicht selbst beheben können, wenden Sie sich an unser Experten-Team:

Im Störungsfall oder wenn Sie ein Ersatzeil benötigen, wenden Sie sich an unseren Technik Service:

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung: Hanseatic Toplader TOP 1055 Bestellnummer: 707 225

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr (0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.)

TECHNIK-SERVICE Tel. [phone]

(0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min.)

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
– Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Stichwortverzeichnis

A

Ablaufschlauch 9

D

Dosierung 16

E

Energieverbrauch 13

Entkalken 25

Experten-Team 27

F

filzt nicht 12

Folienrahmen 7

Fremdkörperfalle reinigen 24

Frostgefahr 25

G

Gardinen 12

H

Hotline: Siehe Fachberatung

L

Laugenabkühlung 17

Laugenpumpe 25

M

Mengenautomatik 16

N

Netzanschluss/-stecker 11

nicht filzend 12

Notentleerung 24

P

Pflegekennzeichnung/ -symbole 12

Programm(e) 17, 22

Programmdauer/Restzeit 22

Programmtabelle 22

Programmwahlschalter 20

Programm ab-/unterbrechen/ wechseln 21

S

Schlauch

Ablauf- 9

Zulauf- 10

Schlauchlänge 9

Schleudern 18

Schraubanschluss 10

Schraubfüße 8

Service 27

Standort, geeigneter 8

Start-(Pause)-Taste 20, 21

T

Telefonberatung: Siehe Exper- ten-Team

Temperatur 20, 22

Textil-Etikett 12

Transport/-sicherungen 7

U

Undichtigkeit 5

Unwuchtkorrektur-System 18

V

Verbrauchswerte 22

W

Wahltasten 18

Wäsche

sortieren 12

Wäschegewichte 13

Wäschemenge, richtige 13

Waschmaschinenfest 12

Waschmittel

Dosierung 16

richtige 16

Wasser-Ablauf 9

Wasser-Zulauf 10

Wasserhärte 16

Wasserverbrauch 13,22

Wasserzulaufsieb reinigen 23

Wollsachen 12

Z

Zulauf-Schlauch 10

Technische Daten

Datenblatt für elektrische Haushaltswaschmaschinen gemäß EU-Richtlinie 1061/2010

Hersteller Hanseatic
Typ/Bezeichnung TOP 1055
Bestellnummer 707 225
Fassungsvermögen 5,5 kg
Energieeffizienzklasse1 A+
Jährlicher Energieverbrauch2 183 kWh
Energieverbrauch Baumwolle 60 °C bei voller Befüllung 0,9 kWh
Energieverbrauch Baumwolle 60 °C bei Teilbefüllung 0,65 kWh
Energieverbrauch Baumwolle 40 °C bei Teilbefüllung 0,55 kWh
Gewichtete Leistungsaufnahme im Aus-Zustand 0,3 W
Gewichtete Leistungsaufnahme im unausgeschalteten Zustand 1 W
Gewichteter jährlicher Wasserverbrauch3	8500 l
Schleudereffizienzklasse4	C
Maximale Schleuderdrehzahl	1000 U/min
Restfeuchte	62 %
Programme, auf die sich die Informationen auf dem Etikett und im Datenblatbeziehen5	Baumwolle 60 °C + 40 °C
Programmdauer Baumwolle 60 °C bei voller Befüllung	180 min.
Programmdauer Baumwolle 60 °C bei Teilbefüllung	110 min.
Programmdauer Baumwolle 40 °C bei Teilbefüllung	120 min.
Geräusch-Emission beim Waschen	61 dB(A) re 1 pW
Geräusch-Emission beim Schleudern	76 dB(A) re 1 pW
Einbauart frei stehend
Höhe (inkl. Bedienblende) / Platzbedarf zum Öffnen	90 / +40 cm
Breite	40 cm
Tiefe (mit Anschlüssen)	60 cm
Gewicht (leer)	ca. 56 kg
Leistungsaufnahme	1500 W
Netzspannung /Frequenz	220-230 V~ / 50 Hz
Absicherung	10 A
Wasserdruck (Fließdruck)	0,8..8 bar=80..800kPa

^1 A +++ = sehr geringer Energiebedarf bis D = sehr hoher Energiebedarf

2 auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.

3 auf der Grundlage von 220 Standard-Waschzyklen für 60 °C- und 40 °C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.

^4 A = sehr gute Schleuderwirkung - G = sehr schlechte Schleuderwirkung

^5 Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.

Das Gerät entspricht den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

– Niederspannung 2006/95/EG
– Elektromagnetische Verträglichkeit 2004/108/EG
- Umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte 2009/125/EG

Hinweis: Die oben genannten Werte sind normgemäß unter genau festgelegten Betriebsbedingungen gemessen worden. Die Ergebnisse können je nach Menge und Verschmutzung der Wäsche, Wasserhärte, Waschmittelmenge etc. stark abweichen.

Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln.
