Marke	Eudora
Modell	Sparmeister 1600
Gerätetyp	Waschmaschine
Höhe	850 mm
Breite	595 mm
Tiefe	585 mm
Gewicht	73 kg
Trommelvolumen	60 Liter
Max. Fassungsvermögen	8 kg
Schleuderdrehzahl	400–1600 U/min
Anschlusswerte	Siehe Typenschild
Heizleistung	Siehe Typenschild
Wasserdruck	0,1–1 MPa (1–10 kp/cm²)
Wasseranschluss	1,5 m PEX Rohr
Ablaufschlauch	1,7 m Polypropylenschlauch
Stromversorgung	220–230 V, 50–60 Hz, 1-Phase
Heizleistung (elektrisch)	2000 W
Netzstecker	10 A mit Schutzleiter
Programme	Automatik, Zeitprogramm, Vor-/Kochwäsche, Koch/Buntw. normal, Koch/Buntw. schnell, Express, Sportkleidung, Pflegeleicht/Fein, Wolle/Hand, Spülen, Schleudern, Abpumpen
Optionen	Temperatur (kalt–90 °C), Schleuderdrehzahl (0–1600 U/min), Startzeitvorwahl (1–24 h), Super Spülen, Hoher Wasserstand, Knitterschutz, Intensiv, Einweichen
Kindersicherung	Ja (Kindersicherer Start ein/aus)
Türöffnung	Automatisch nach Programmende, manuell über Taste oder Notentriegelung
Display	Hintergrundbeleuchtet, Stromsparmodus nach 2 Minuten
Spracheinstellung	US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Español, Русский, Nederlands
Trommelmaterial	Rostfreier Stahl
Gehäuse	Pulverbeschichtetes galvanisiertes Stahlblech oder rostfreier Stahl
Energieverbrauch (aus)	0,3 W
Energieverbrauch (Startzeitvorwahl)	< 6,0 W
Energieverbrauch (Programmende)	3,0 W
Wartung	Reinigung von Abflusspumpe, Waschmittelschublade, Trommel; monatlicher 90 °C Leerlauf gegen Gerüche
Transport	Transportsicherungen Typ A oder B, müssen vor Betrieb entfernt werden
Garantie / Kundendienst	Hersteller: ASKO Appliances AB, Jung, S-534 82 Vara - SWEDEN

Häufig gestellte Fragen - Sparmeister 1600 Eudora

Wie öffne ich die Tür der Waschmaschine, wenn das Programm beendet ist?

Nach Programmende öffnet sich die Tür automatisch. Sollte die Tür geschlossen bleiben, können Sie die Taste mit dem Schlüsselsymbol drücken. Falls die Stromversorgung unterbrochen ist, verwenden Sie das mitgelieferte Notöffnungswerkzeug.

Was tun, wenn die Waschmaschine nicht startet?

Prüfen Sie, ob die Tür richtig geschlossen ist, die Stromversorgung eingeschaltet ist und ob eine Startzeitvorwahl aktiviert ist. Drücken Sie die Start/Stop-Taste drei Sekunden lang, um die Vorwahl zu deaktivieren.

Wie kann ich die Kindersicherung aktivieren?

Schalten Sie den Hauptschalter aus, halten Sie die Türöffnungstaste gedrückt, schalten Sie die Maschine wieder ein und drücken Sie die Türöffnungstaste fünfmal innerhalb von 10 Sekunden. Wählen Sie die Einstellung 'Kindersicherer Start ein' im Programmwähler und bestätigen Sie mit der Türöffnungstaste.

Welche Programme hat die Sparmeister 1600?

Die Maschine bietet 12 Programme: Automatik, Zeitprogramm, Vor-/Kochwäsche, Koch/Buntw. normal, Koch/Buntw. schnell, Express, Sportkleidung, Pflegeleicht/Fein, Wolle/Hand, Spülen, Schleudern und Abpumpen.

Wie reinige ich die Abflusspumpe?

Stellen Sie sicher, dass die Maschine ausgeschaltet und kein Wasser mehr darin ist. Öffnen Sie die Tür, entleeren Sie den Ablaufschlauch in einen Behälter, öffnen Sie den Pumpendeckel (gegen Uhrzeigersinn), entfernen Sie Fremdkörper und prüfen Sie das Schaufelrad. Schrauben Sie den Deckel wieder zu und befestigen Sie den Schlauch.

Warum zeigt das Display eine Fehlermeldung an?

Fehlermeldungen wie 'Wasseraufnahmefehler', 'Abflussfehler' oder 'Unwucht' weisen auf Probleme hin. Prüfen Sie Wasserhahn, Filter, Ablaufschlauch und die Verteilung der Wäsche. Nach Behebung schalten Sie die Maschine aus und wieder ein.

Kann ich flüssiges Waschmittel verwenden?

Ja, befolgen Sie die Anweisungen des Waschmittelherstellers. Bei sehr dickflüssigem Waschmittel empfehlen wir einen Waschball. Flüssigwaschmittel kann in das Fach für die Hauptwäsche gegeben werden.

Wie stelle ich die Sprache um?

Schalten Sie die Maschine aus, drücken und halten Sie die Türöffnungstaste, schalten Sie die Maschine ein und drücken Sie die Türöffnungstaste fünfmal. Wählen Sie 'Sprache' im Programmwähler, dann die gewünschte Sprache und bestätigen Sie mit der Türöffnungstaste.

Was bedeuten die Pflegekennzeichen auf der Kleidung?

Die Pflegekennzeichen geben Hinweise zu Waschtemperatur, Schleudern und Trocknen. In der Anleitung finden Sie eine Tabelle mit empfohlenen Programmen (z.B. Koch/Buntw. für Baumwolle, Wolle/Hand für Wolle). Beachten Sie stets die Herstellerangaben.

Wie entferne ich Transportsicherungen?

Die Maschine hat Transportsicherungen vom Typ A oder B. Lösen und entfernen Sie die Bolzen. Entfernen Sie ggf. Kunststoffpfropfen. Setzen Sie die mitgelieferten Plastikpfropfen in die Schraublöcher ein. Bewahren Sie die Sicherungen für den späteren Transport auf.

BEDIENUNGSANLEITUNG Sparmeister 1600 Eudora

SehrEudorageehrterKunde!

WillkommeninderFamiliederKundenvonEudora.

Wirhoffen, dass Sieviele Jahre Freudean Ihrerneuen

Maschinehabenwerden.

Die Maschine hat viele Funktionen. Umdiese Funktionen

optimalzunutzen, empfehlenwir Ihnen, die

BedienungsanleitungvorInbetriebnahmederMaschinezu

lesen.DieBedienungsanleitungenthältaußerdem

InformationenzumSchutzderUmwelt.

Inhaltsverzeichnis

Vor der ersten Inbetriebnahme des Waschautomaten

11 Wascher

4

11Sortieren

4Transportsicherungen Schalten Sie den Hauptschalter

4Verpackingsmaterial 11

4Einfülltü Öffnen Sie die Einfülltür und füllen

4Sprache Sie wären Wäsche ein 11

4Prüfen Füllen Sie die erforderliche Menge des Wasserhärtegrades

Waschmittel und Weichspüler ein 11 5Sicherheitshinweise

5Allgemein 12Wählen

5Aufstellen 15Optionen

Die Waschmaschinentür 5Überlaufschutz

schließen und die Start/Stop Taste

5 Transport/Lagerung - Im - winter 18 drucken

5Recycling 18Nach Pr

6Kindersicherung

19Einstellu

6Achten Sie auf Kinder! Sie können folgende Einstellungen

6Kindersicherung 19

Beschreibung des Waschautomaten

19Start mi

7

19Einfülltür

7Waschmittelschublade

19Sprache

8

19Temperat

8Sortieren Sie Ihre Wäsche

19Extra Sp

8Vorbereitung zum Waschen Reinigung des Abflusses und der

20Pflege

8Pflegekennzeichen Ablusspumpe 20

8Pflegekennzeichen Reinigen der

9Baumwollebunt Waschriftelschublade 20

9Ungebleichtes Leinen Reinigen der Außenseite des

9Wolle Waschautomaten 20

Kunstfasern und synthetische

Fasern

Reduzieren allergischer

Reaktionen

Reinigen Sie das Innere der

9 Maschine, um unangenehme

Gerüche zu vermeiden 20

9

20

9Energie und Zeit sparen 23Wenn S

9Hoher Wasserstand 24Probleml

9Ökologie und Effizienz 24Die Einf

10Waschmittel

10Färben von Stoffen 25Fehlerme

Inhaltsverzeichnis

26Technische Informationen

26Technische Daten

26Informationen für das Testinstitut

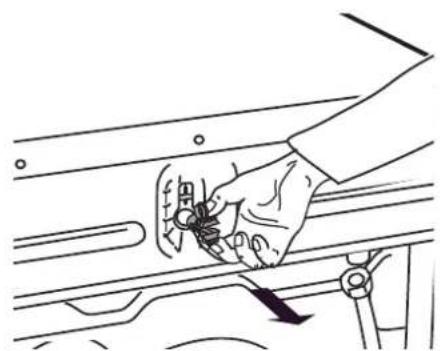

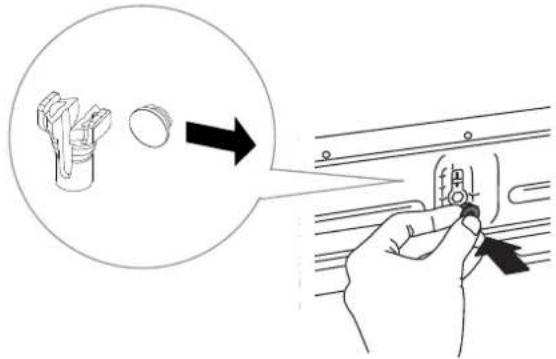

27Transportsicherungen

29Aufstellen

29Aufstellen des Waschautomaten

29Justieren der Füße

29Wasseranschluss

30Wasserablauf

30Elektrischer Anschluss

31 Kundendienst

Bevor Sie sich an den

Kundendienst wenden

31

32Kurzanleitung

Vor der ersten Inbetriebnahme des Waschautomaten

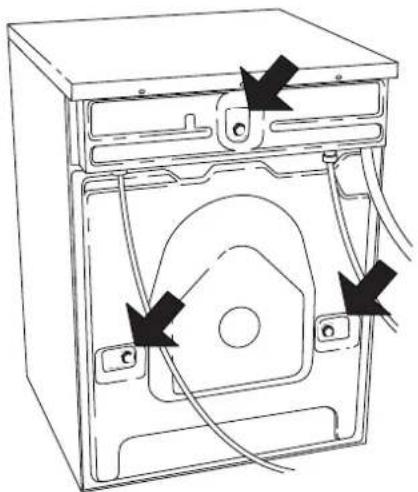

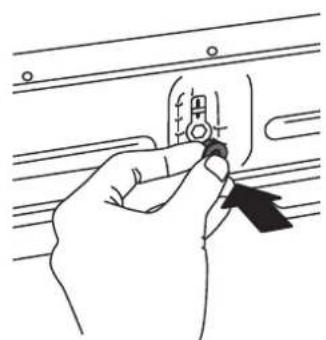

Transportsicherungen

Vor der Installation der Maschine alle Transportsicherungen entfernen. Siehe Kapitel "Transportsicherungen".

Verpackungsmaterial

Sortieren Sie das Verpackungsmaterial entsprechend Ihren lokalen Richtlinien.

Jeder Waschautomat wird getestet, bevor er das Werk verlässt. Geringe Wasserrückstände können in der Pumpe verbleiben. Dies beeinflusst die Qualität des Waschautomaten nicht und führt auch zu keinerlei Beschädigungen.

Einfülltür

• Die Einfülltür kann nur geöffnet werden, wenn der Waschautomat an den Strom angeschlossen ist.

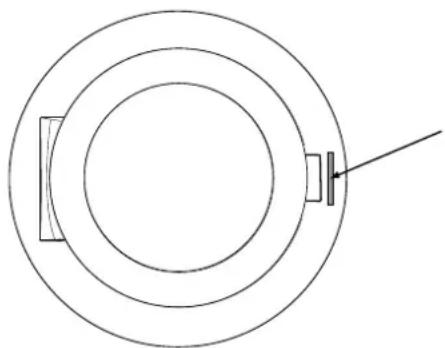

• Informationen zum Öffnen der Tür von Hand finden Sie unter "Die Waschmaschinentür öffnet sich nicht" im Kapitel "Problemlösung".
  • Die Maschine kann nicht gestartet werden, wenn die Tür offen ist.
• Um die Waschmaschinentür bei laufendem Programm zu öffnen, siehe "Tür schließen und die Start/Stop-Taste drücken" im Kapitel "Waschen".

Sprache wählen

Wenn Sie Ihre Maschine angeschlossen haben und zum ersten Mal starten, werden Sie aufgefordert, die Displaysprache zu wählen. Vorgehensweise:

Drehen Sie den Programmwähler, um auszuwählen: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.

Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Prüfen des Wasserhärtegrades

Die erforderliche Waschmittelmenge hängt unter anderem vom Härtegrad des Wassers ab. Hinweise hierzu finden Sie auf der Waschmittelverpackung. Fragen Sie bei Ihrem lokalen Wasserversorger nach dem Härtegrad Ihres Wassers.

HINWEIS!

SieheKurzanleitung auf der letzten Seite

Allgemein

• Lesen Sie die Bedienungsanleitung und bewahren Sie diese sorgfältig auf!
• Wasser- und Stromanschluss sollten, falls erforderlich, nur von qualifiziertem Fachpersonal durchgeführt werden.

- Die Maschine darf nur zum Waschen entsprechend dieser Anleitung verwendet werden. Sie ist nicht für die chemische Reinigung geeignet.

- Verwenden Sie nur Waschmittel, das für Waschmaschinen geeignet ist!

- Vor Verwenden der Maschine alle Transportsicherungen entfernen. Siehe Kapitel "Transportsicherungen".

- Reparaturen und Wartungsarbeiten für Sicherheit oder Leistung müssen von qualifizierten Fachleuten durchgeführt werden.

- Anschlusskabel dürfen nur von einem qualifizierten Elektriker ausgetauscht werden.

- Die Maschine darf nicht von Personen (a nicht von Kindern) bedient werden, die körperlich oder geistig behindert sind oder keine Erfahrungen bzw. Kenntnisse in der Bedienung haben. Diese Personen müssen vorher von der Person, die für Ihre Sich verantwortlich ist, in die Bedienung eingewiesen werden.

- Um sicherzustellen, dass sie nicht mit der Maschine spielen, sollten kleine Kinder beaufsichtigt werden.

- Im beiliegenden Plastikbeutel finden Sie ein Werkzeug zum Öffnen der Tür im Notfall.

Aufstellen

Siehe Kapitel "Aufstellen".

Überlaufschutz

Sobald der Wasserstand in dem Waschautomaten über das normale Niveau ansteigt, wird Wasser abgepumpt und der Wasserzulauf gestoppt. Wenn der Wasserstand nicht innerhalb von 60 Sekunden sinkt, wird das Programm beendet.

Transport/Lagerung im Winter

Gehen Sie folgendermaßen vor, wenn Sie den Waschautomaten transportieren oder über den Winter in unbeheizten Räumen lagern wollen:

• Entleeren von Sieb und Ablaufpumpe. Siehe Kapitel "Pflege und Reinigung".
• Schließen Sie den Wasserhahn, schrauben Sie den Zulaufschlauch ab und lassen das Restwasser aus Schlauch und Ventil ablaufen.
• Nach dem Entleeren der Pumpe kann ein R Wasser in der Pumpe bleiben. Dies beeinfluss die Qualität des Waschautomaten nicht und führt auch zu keinerlei Beschädigungen.

Recycling

Der Waschautomat ist recyclebar und entsprechend gekennzeichnet. Um Verletzungen zu vermeiden, darf der Waschautomaten nicht mehr eingeschaltet werden können, wenn Sie sich entscheiden, ihn zu entsorgen. Wenden Sie sich an Ihre lokalen Behörden, um zu erfahren, wo und wie Sie den Waschautomaten recyclen können.

Kindersicherung

Achten Sie auf Kinder!

• Schließen Sie die Tür und starten Sie das Programm sofort, nachdem Sie Waschmittel eingefüllt haben.
• Erlauben Sie Kindern nicht, den Waschautomaten zu benutzen oder damit zu spielen.
• Waschmittel und Weichspüler außerhalb der Reichweite von Kindern aufbewahren!
• Sie können einen Start mit Kindersicherung aktivieren, damit Kinder die Maschine nicht4. starten können. 5.

Kindersicherung

Schalten Sie den Waschautomaten am Hauptschalter aus.

1. Die Türöffnungsaste drücken und gedrückt halten und die Maschine mit dem zu Hauptschalter einschalten. Danach die Türöffnungstaste 5 Mal innerhalb von 10 r Sekunden drücken.
2. Wählen Sie die "Kindersicherung"-Einstellung durch Drehen des Programmwählers.
3. Die Türöffnungstaste einmal drücken.
4. Den Programmwähler drehen und "Kindersicherer Start ein " oder "Kindersicherer Start aus" wählen.
5. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.
6. Drücken Sie Start/Stop, um zum Programmmenü zurückzukehren.

Die Kindersicherung kann vorübergehend deaktiviert werden, indem Sie die Super Spülen- und die Minustaste unter Startzeitvorwahl gleichzeitig drücken. Die Kindersicherung wird für 3 Minuten deaktiviert.

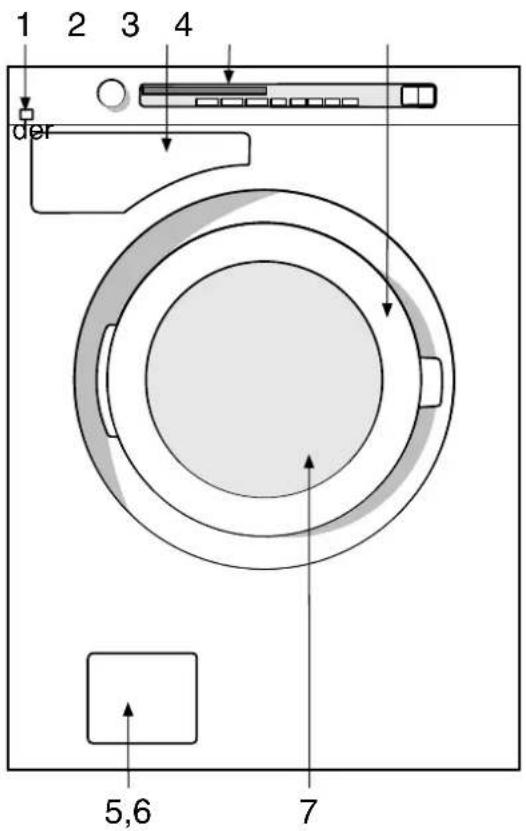

Beschreibung des Waschautomaten

1. Hauptschalter
2. Waschmittelschublade

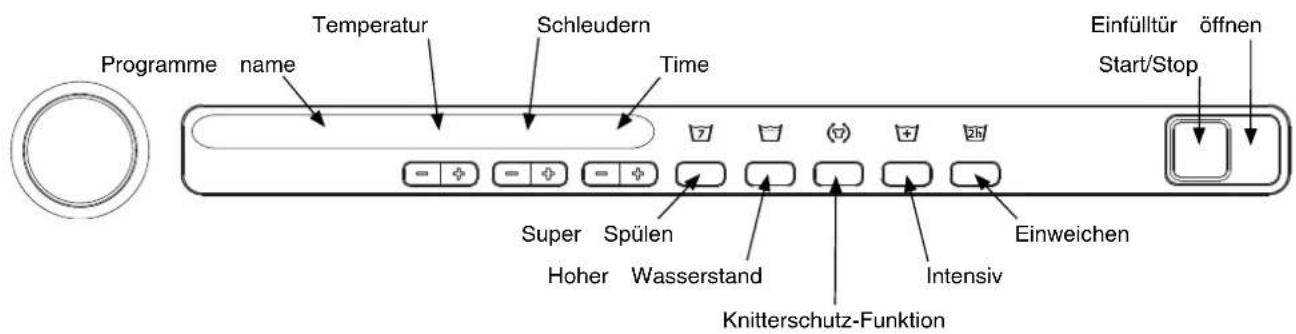

3. Bedienfeld
4. Seriennummernschild (auf der Innenseite Tür)
5. Ablaufpumpenabdeckung
6. Abflusspumpe (hinter der Abdeckung)
7. Einfülltür

1 2 3 4 der 5,6 7

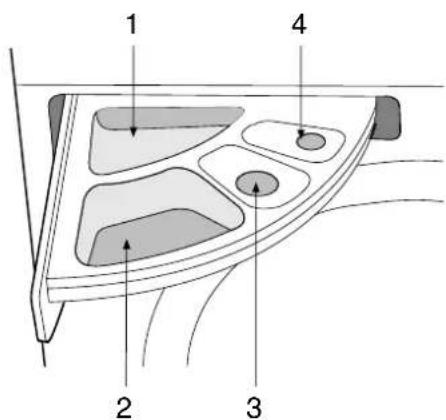

Waschmittelschublade

1. Vorwäsche
2. Hauptwäsche
3. Flüssiges Waschmittel für den Hauptwaschgang.
4. Weichspüler

hgang.

1 4 2 3

Ratschläge und Tipps vor dem Waschen

Hier folgen einige Tipps die beim Waschen hilfreich sein können.

Sortieren Sie Ihre Wäsche

Sortieren Sie Ihre Wäsche nach:

• dem Grad der Verschmutzung
- Farbe
- Material

Vorbereitung zum Waschen

1. Schließen Sie Reiß- und Klettverschlüsse, damit diese keine Gewebe beschädigen können.
2. Neue farbige Textilien können abfärben sollten daher die ersten Male separat gewaschen werden.
3. Waschen Sie empfindliche Textilien von li- Dies reduziert das Risiko des Verknotens Ausbleichens.
4. Taschen entleeren und nach Möglichkeit links waschen.

und Beachten Sie die Pflegekennzeichen der Textilien. Die Tabelle zeigt geeignete Waschprogramme für unterschiedliche Materialien und Wäschemengen an. Mit modernen Waschmaschinen und Waschmitteln, etwa und Kompaktwaschmitteln können Sie die Temperatur senken. Probieren Sie aus, welches Programm von Ihren Anforderungen entspricht.

Pflegekennzeichen

Beispiele für Waschanleitungen und empfohlene Programme. Immer die Waschhinweise für das Material.beachten

			BeladungProgrammMaterialPflegek
			1/1 TrommelKoch/Buntw. schnell
	Baumwolle, Leinen, Baumwolle/Polyester. Helle und dunkel gefärbte Textilien.	Express 60 °C	1/1 Trommel
	dunkel gefärbte Textilien.	Polyester, Polyamid, Elastan, Acrylmid Pflegeleicht/Fein 40 °C
		Acryl, Viscose, Modal, Acetat. TrommelSportkleidung 40 °C
		Seide und sehr empfindlich/8 Textilne/Pflegeleicht/Fein 30 °C
		Wolle und andere sehr empfindlich/Nolle/Tandien 30 °C

Ratschläge und Tipps vor dem Waschen

Baumwolle, bunt

Farbige Baumwolle mit dem Hinweis 60 °C beim ersten Mal unbedingt bei 60 °C gewa werden, um überschüssige Farbe auszuwasche

Falls Sie dies nicht tun, kann die Farbe ausbleichen. Verwenden Sie Waschmittel ohne Bleichpulver, um die Farbe des Gewebes zu erhalten.

Ungebleichtes Leinen

Ungebleichtes Leinen sollte bei 60 °C mit Waschmittel ohne Bleichmittel oder optischen Aufhellern gewaschen werden. Stark verschmutztes Leinen kann gelegentlich bei höheren Temperaturen gewaschen werden. Z häufiges Waschen bei höheren Temperaturen kann allerdings den Glanz und die Stärke Leinens zerstören.

Wolle

Diese Gewebe sind als maschinenwaschbar mit Handwäsche gekennzeichnet. DasWolle/Hand Programm ist mindestens so schonend wie Handwäsche.

Wolle reagiert besonders empfindlich auf das Waschen.

Wenn Sie diese nicht schleudern möchten, können Sie das Wasser mit Hilfe eines Frotteehandtuchs auswringen. Wählen Sie in diesem Fall Nicht schleudern.

Lesen Sie mehr zu dieser Einstellung im Kap "Waschen". Die meisten Kleidungsstücke halten jedoch einem kurzen Schleudern stand. Wählen Sie kurzes Schleudern, indem Sie eine Schleudergeschwindigkeit von 800 U/min oder weniger einstellen.

Kunstfasern und synthetische Fasern

Textilien aus Rayon-Fasern wie Viskose und andere Synthetikfasern sind sehr empfindlich und erfordern viel Raum, damit sie nicht knittern. Die Trommel nur zur Hälfte füllen und ein Programm mit einer Schleuderdrehzahl von 800 U/min oder weniger wählen.

Reduzieren allergischer Reaktionen

Dollte Waschautomat hat ein Programm Super Spölen. Dieses eignet sich besonders für Wäsche für Allergiker und Kleinkinder.

Energie und Zeit sparen

Verwenden Sie das Programm Koch/Buntw. schnell, um Energie und Zeit zu sparen. Dieses Programm hat einen kürzeren Hauptwaschgang als Koch/Buntw. normal, ist aber meist für nur leicht verschmutzte Wäsche ausreichend.

Hoher Wasserstand

Wenn Sie zur Hauptwäsche und zum Spülen me Wasser wünschen, können Sie Hoher Wasserstand wählen. Beim Programm Wolle//Hand wird Hoher Wasserstand des automatisch eingestellt.

Ökologie und Effizienz

Sie können viel Energie sparen, indem Sie keir oder höhere Temperatur, als die erforderliche wählen.

- Wählen Sie Express, wenn Sie z. B. Hemde oder Sportkleidung nur auffrischen wollen. Dies spart sowohl Wasser als auch Energie. - Wenn Sie die Wäsche anschließend in einem Trockner oder einer Trockenkammer trocknen können Sie Energie sparen, indem Sie einen schnellen Schleudergang wählen. - Immer mit einer vollen Beladung waschen, wenn die Vor-/Kochwäsche, Koch/Buntw.

Kapitelnell und Koch/Buntw. normal Programme n verwendet werden.

Vermeiden Sie Vorwäsche. Moderne Maschinen und Waschmittel reinigen auch ohne Vorwäsche effektiv. Vorwäsche ist nur bei stark verschmutzen Textilien erforderlich.

Ratschläge und Tipps vor dem Waschen

Waschmittel

Waschmittel mit einem Öko-Kennzeichen sind weniger schädlich für die Umwelt.

Eine Überdosierung von Waschmittel führt zu keinem besserem Ergebnis und schädigt nur die Umwelt.

Versuchen Sie, weniger Waschmittel zu verwenden und erhöhen Sie die Dosis nur, wenn Sie mit dem Ergebnis unzufrieden sind.

Färben von Stoffen

Wählen Sie das Programm Koch/Buntw. schnell mit der Option Super Spülen, wenn Sie Stoffe in der Maschine färben wollen. Stellen Sie die Temperatur entsprechend der Empfehlung des Herstellers des Färbemittels ein.

Wählen Sie eine niedrige Schleudergeschwindigkeit, wenn es sich um ein Mischgewebe handelt, wie etwa Polyester/Baumwolle.

HINWEIS!

Füllen Sie das Färbemittel direkt in die Waschtrommel – nicht in die

Waschmittelschublade. Nach dem Färben

sollten Sie den Waschautomaten leer noch einmal mit dem gleichen Programm laufen lassen. Verwenden Sie die normale

Waschmittelmenge.

HINWEIS!

Aus Rücksicht auf die Umwelt empfehlen wir, auf starke Chemikalien zu verzichten.

Wenn Sie ein Bleichmittel oder Fleckenentferner verwenden, kann sich der Waschautomat verfärben und es besteht ein Korrosionsrisiko.

Waschen

Sortieren Sie Ihre Wäsche.

Lesen Sie vor dem Waschen den Abschäte. Platzieren Sie einen Waschball oder ein Netz "Ratschläge und Tipps". direkt in der Trommel und wählen Sie ein

Legen Sie BHs mit Metallverstärkungen in Wäschenetz.

Programm ohne Vorwäsche.

HINWEIS!

Leeren Sie alle Taschen aus. Münzen, Näge Ähnliches können Waschautomat und Gewebeschädigen. Lesen Sie vor dem Waschen Abschnitt "Ratschläge und Tipps".

Eine Überdosierung von Waschmittel führt zu keinem besserem Ergebnis und schädigt nur die den Umwelt.

2 Schalten Sie den Hauptschalter ein.

Versuchen Sie, weniger Waschmittel zu verwenden und erhöhen Sie die Dosis nur, wer Sie mit dem Ergebnis unzufrieden sind.

Weichspüler

3 Öffnen Sie die Einfülltür und füllen Sie die Wäsche ein

Füllen Sie Weichspüler in den Behälter mit der Symbol ✉ Folgen Sie den Empfehlungen auf der Verpackung des Weichspülers.

Drücken Sie den Türöffner (das

Schlüsselsymbol), falls die Tür geschlossen ist.

HINWEIS!

Die Tür öffnet sich, sobald das Wasser ausp Maschine entleert wurde. Wäsche einfüllen. Die Waschprogrammtabelle zeigt an, wieviel Wäsche Sie bei welchem Programm waschen können.

Für den Sie das Fach nicht über die maximale füllhöhe. Andernfalls wird der Weichspüler zu rüh eingespült, was die Waschleistung negativ eeinflusst.

4 Füllen Sie die erforderliche Menge Waschmittel und Weichspüler ein

Auf der Waschmittelverpackung finden Sie eine Empfehlung zur benötigten Menge. Die Maschine fasst 8 kg Wäsche. Wenn Sie nur eine kleine Menge in der Maschine waschen, können Sie weniger Waschmittel verwenden.

Waschpulver

Das Waschpulver in das Waschmittelfach für die Hauptwäsche und falls gewünscht auch für die Vorwäsche einfüllen.

Flüssiges Waschmittel

Folgen Sie den Empfehlungen des Waschmittelherstellers, wenn Sie flüssiges Waschmittel verwenden. Wir empfehlen bei sehr dickflüssigem Waschmittel, einen Waschball zu benutzen.

Waschen

5 Wählen Sie das Programm

Programme name Temperatur Schleudern Time Einfülltür öffnen Start/Stop Super Spülen Hoher Wasserstand Knitterschutz-Funktion Intensiv Einweichen

Programm durch Drehen des Programmwählers wählen. Das gewählte Programm wird im Disp angezeigt. Mit den Optionstasten können zusätzliche Optionen gewählt werden. Siehe Kapitel wählen".

1. Automatikprogramm

Dieses Programm stellt die Länge des Hauptwaschgangs und die Anzahl der Spülvorgänge automatisch nach der zu waschenden Menge ein.

2. Zeitprogramm

Dieses Programm passt sich automatisch an eingestellten Zeitrahmen bzw. die Endzeit an. der Verwendung dieses Programms ist es w eine der Verschmutzung der Wäsche entsprechend geeignete Temperatur zu wähler Die Schleuderzahl kann frei gewählt werden. Wählen Sie das gewünschte Programm durch Drücken der + oder - Taste. Das Programmsymbol neben der gewählten Zeit leuchtet. Sie können eine Programmzeit zwi 30 Minuten und 3 Stunden wählen. Wenn 30-Minuten-Programm wählen, beträgt die maximale Waschtemperatur 30 °C

3. Vor-/Kochwäsche

Ein Programm für stark verschmutzte Wäsche mit Verschmutzungen, die vor dem Hauptwaschgang gründlich gelöst werden müssen. Aus diesem Grund gehört zu diesem Programm eine Vorwäsche. Die Maschine wählt die Programmzeit und den Wasserverbrauch automatisch entsprechend der Ladung.

Antig.Koch/Buntw. normal

Für normal bis stark verschmutzte Wäsche, sowohl Koch- als auch Buntwäsche. Sie können die Temperatur frei wählen, befolgen Sie hierbei die Pflegekennzeichen der Textilien. 60 °C eigne sich besonders für stark verschmutzte

Baumwollfasern und für direkt auf der Haut getragene Kleidungsstücke. Wählen Sie 40 °C, Sienneirdie Wäsche weniger stark verschmutzt ist. Auch die Schleuderdrehzahl kann frei gewählt werden. Der Waschautomat wählt die Programmdauer und den Wasserverbrauch automatisch entsprechend der Beladung.

Waschen

5. Koch/Buntw. schnell

8. Pflegeleicht/Fein

Ein Normalprogramm für leicht bis mittelstark Programme für empfindliche Textilien aus verschmutzte Wäsche. Die Temperatur kann f synthetischen Fasern, Mischfasern oder Seide. gewählt werden, allerdings sind die Anweisungen maximale Temperatur beträgt 60 °C, es soll auf den Pflegeetiketten der jeweiligen aber immer die Pfleghinweise in den Textilien Wäschestücke zu beachten. Direkt auf der Beachtet werden. Viele synthetische Stoffe getragene Kleidung sollte bei 60 °C gewaschen werden bereits bei 40 °C sauber. Direkt auf d werden. Sehr leicht verschmutze Wäsche wird Haut getragene Kleidung sollte bei 60 °C oft bereits bei 40 °C sauber. Die gewaschen werden. Die maximale Schleuderdrehzahl kann frei gewählt werden. Schleuderdrehzahl beträgt 800 U/min.

6. Express

9. Wolle/Hand

Ein schnelles Programm für Wäsche, die nur Ein Schonprogramm für Wolle, Seide und aufgefrischt werden muss. Dieses Programm Kleidungsstücke, die mit der Hand gewaschen kann mit jeder Temperatur gestartet werden, werden sollten. Die höchste Temperatur beträgt befolgen Sie die Pflegekennzeichen der Textiläte. °C. Dieses Programm hat einen kurzen Je niedriger die Temperatur, desto kürzer die Schleuderzyklus. Die maximale Programmzeit. Direkt auf der Haut getragene Schleuderdrehzahl beträgt 800 U/min.

Wäschestücke sollten bei 60 °C gewaschen

werden. Die Schleuderdrehzahl kann frei gewählt werden.

10. Spülen

Dieses Programm führt einen Spülgang plus Schleudern aus. Geeignet für Wäschestücke, die angefeuchtet werden sollen, sowie für Scheuer-

7. Sportkleidung

Programme für gemischte Materialien, bügelfreiend Wischtücher.

Hemden und funktionale Sportbekleidung. Das

11. Schleudern

Programm hat einen hohen Wasserstand und.

Verwenden Sie dieses Programm, wenn die Wäsche nur geschleudert werden soll.

eignet sich daher auch für Kissen, gesteppte

12. Abpumpen

Jacken und Ähnliches. Die Waschanleitungen unbedingt befolgen und daran denken, dass

Weichspüler für Oberbekleidung mit bestimmten Membranfunktionen nicht verwendet werden dar. Verwenden Sie dieses Programm, wenn Sie nur das Wasser aus der Maschine abpumpen woller Es kann eine Waschtemperatur bis zu 60 °C und eine Schleuderdrehzahl bis zu 1200 U/min gewählt werden.

Waschen

Programmübersicht

	Vorwä-sche	Programm	Anzahl der Spülgänge	Schleuderdreh-zahl (min)°C	Max. Ladung (kg)	Wasserver-brauch (ca. Liter)	Energiever-brauch (ca. kWh)	Programmdauer (ca. Stunden und Minuten)
1. Automatikprogramm		1)
2. Zeitprogramm
3. Vor-/Kochwäsche								2:452,28581600595X
								2:401,27581600560X
4. Koch/Buntw. normal		2)						3:151,206581600360
		3)						2:570,676581600340
								1:401,260816003605.
								0:400,4254,01600240
7. Sportkleidung		2)						1:200,5504,01200240
								1:200,4304,08003408
								0:450,5702,78003309
								0:200,1154,01600110
				11. Schleudern			4,01600	0:150,10
12. Abpumpen								0:01

1) Kurzprogramm für Testinstitute, max. 1/2 Beladung.
2) Testprogramm für Kaltwasseranschluss in Übereinstimmung mit EN 60456. Für große Waschmittelmengen empfehlen wir, den Einsatz herauszunehmen und das Waschmittel direkt in das Waschmittelfach einzufüllen.
3) 40 °C Programm für Testinstitute. Die Option 40 °C muss gewählt sein.

Die obige Tabelle zeigt einige Beispiele für den Energie-, und Wasserverbrauch sowie Zeitbedarf einiger Programme. Der Verbrauch kann je nach Wasserdruck, Härte und Temperatur des Wassers, Raumtemperatur, Gewicht und Art der Beladung, gewählten Zusatzoptionen und Schwankunden in der Stromversorgung variieren. In den angegebenen Beispielen ist Spülen auf Normal eingestellt und es wurden keine Zusatzoptionen gewählt.

Wenn Sie große Mengen Waschmittel verwenden (beispielsweise nicht kompaktes Pulver) können Sie den Einsatz des Waschmittelfachs entfernen, um mehr Platz zu schaffen. Wir empfehlen, dass alle Testinstitute den Einsatz für große Mengen an Waschmittel entfernen.

Koch/Buntw

Express

Pflegeleich

Wolle/Han

Spülen

Waschen

Optionen wählen

Sie können Optionen wählen, um das Waschprogramm an Ihre spezifischen Wässche an Die verfügbaren Optionen sind vom gewählten Programm abhängig. Wenn die jeweilige für das gewählte Programm verfügbar ist, leuchten die Symbole auf, wenn Sie die Taste d Die Maschine speichert die für jedes Programm gewählten Optionen (mit einer Ausnahme: Startzeitvorwahl). Sie können die gewählten Optionen aber bei der nächsten Auswahl des je Programms ändern.

Temperatur

• Wählen Sie die Temperatur durch Drücken der -/+ Tasten, bis die gewünschte Temperatur wird.
• Sie können eine Temperatur zwischen Kalt (-) und 90 °C wählen. Wenn Sie Kalt auswaschtemperatur die gleiche, mit der das Wasser in die Maschine gelangt. Für Wolle/Har Sie keine höhere Temperatur als 40 °C wählen. Für Zeitprogramm und Sportkleidung betragem maximale Temperatur 60 °C.

Schleudern

- Wählen Sie die Schleuderdrehzahl durch Drücken der -/+ Tasten, bis die gewünschte Dre angezeigt wird.

- Sie können eine Schleuderdrehzahl zwischen 400 und 169 U/min, 0 (nicht schleudern) d D(nicht abpumpen) wählen. Die maximale Scheluderdrehzahl ist abhängig von dem gewählte Programm. Die Schleuderdrehzahl wird im Display angezeigt.

0, bedeutet, dass das Programm keinen Schleudergang enthält und mit Abpumpen des endet.

- No D, Nicht abpumpen bedeutet, dass das Programm keinen Schleuderzyklus durchführt und dem Wasser des letzten Spülgangs in der Maschine beendet wird. Die Wäsche bleibt in letzten Spülgangs liegen und kann somit nicht knittern. Wenn Sie "Nicht Abpumpen" gewähm müssen Sie Schleudern oder Abpumpen wählen, um das Wasser aus der Maschine zu bevor Sie die Tür öffnen.

Waschen

Startzeitvorwahl

Wenn Sie Startzeitvorwahl wählen, startet die Waschmaschine 1-24 Stunden nachdem Sie d Taste gedrückt haben. Diese Option kann nicht mit Zeitprogramm verwendet werden.

• Die Startzeitvorwahl durch Drücken der + Taste unter der Zeitanzeige wählen. Startzeitvorw drei Sekunden lang angezeigt.
- Durch Drücken der + und - Tasten unter der Zeitanzeige können Sie die Startzeit in g bis maximal 24 Stunden einstellen. Das Symbol für Startzeitvorwahl leuchtet neben der AI Stunden.
- Drücken Sie Start/Stop, die Maschine rechnet jeweils eine Stunde herunter und startet zur Startzeit.

Wenn Sie Ihre Meinung ändern und die Startzeitvorwahl stornieren möchten, müssen Sie Stekunden lang gedrückt halten.

HINWEIS!

Denken Sie daran, die Start/Stop Taste zu drücken, um das Programm zu starten.

HINWEIS!

Vor dem Einfüllen des Waschmittels sicherstellen, dass das Waschmittelfach vollkommen trock anderenfalls besteht das Risiko, dass das Waschmittel verklumpt bevor die Maschine startet.

Super Spülen

Verwenden Sie die Option Super Spülen, wenn Sie die Anzahl der Spülgänge erhöhen möc sind je nach gewähltem Programm bis zu sieben Spülgänge möglich, deren Anzahl ist vom gewählten Programm abhängig. Dies wird empfohlen für Personen mit extrem empfindlicher Hauf in Gegenden mit sehr weichem Wasser.

• Super Spülen durch Drücken der Taste unter dem Symbol wählen.
• Das Symbol über der Taste leuchtet, wenn die Option aktiviert ist.

Hoher Wasserstand

Verwenden Sie den hohen Wasserstand, wenn das Pflegeetikett dieses Symbol zeigt. Hoher \ bedeutet, dass während des Hauptwaschgangs und der Spülzyklen zusäzzliches Wasser in die gepumpt wird.

• Wählen Sie Hoher Wasserstand, indem Sie die Taste unter dem Symbol drücken.
• Das Symbol über der Taste leuchtet, wenn die Option aktiviert ist.

HINWEIS!

Die Maschine pumpt etwa 15 Minuten nach dem Programmstart zusätzliches Wasser für de Wasserstand.

Waschen

Knitterschutz

Beim Knitterschutz rotiert die Trommel zwei Stunden lang jeweils für drei Sekunden pro Mii das Programm beendet wurde. Dadurch wird verhindert, dass die Wäschstücke in der gleich liegen bleiben und knittern. Dies ist sehr sinnvoll, wenn Sie die Wäsche nicht sofort entne

• Knitterschutz durch Drücken der Taste unter dem Symbol wählen.
• Das Symbol über der Taste leuchtet, wenn die Option aktiviert ist.

Intensiv

Intensiv kann gewählt werden, um Flecken oder starke Verschmutzungen besser zu entfernen. Option wird ein kalter Vorwaschgang hinzugefügt und die Waschzeit im kalten Wasser um Minuten verlängert. Auch der Hauptwaschgang wird verlängert.

• Intensivprogramm durch Drücken der Taste unter dem Symbol wählen.
• Das Symbol über der Taste leuchtet, wenn die Option aktiviert ist.

Einweichen

Wenn die Wäschestücke Flecken haben, wie beispielsweise Blutflecken, empfehlen wir vorherig Einweichen. Die Wäsche wird zwei Stunden in kaltem Wasser eingeweicht, bevor das Progra

• Einweichen durch Drücken der Taste unter dem Symbol wählen.
• Das Symbol über der Taste leuchtet, wenn die Option aktiviert ist.

Waschen

7 Die Waschmaschinentür schließen und die Start/Stop Taste drücken

Verbleibende Zeit

Die verbleibende Zeit wird in Stunden und Minuten angezeigt. Sobald ein Programm ausgewählt wurde, wird die geschätzte Lauf des Programms angezeigt. Diese hängt von Temperatur, Wasserstand in der Maschine u Menge der Ladung ab. Wenn die Programm länger ist, als bei der vorigen Wäsche m gleichem Programm, wird im Display bis zu Beendigen des Programms "0:01" angezeigt. Ist völlig normal! Wenn dieses Programm d nächste Mal unter ähnlichen Bedingungen verwendet wird, ist die geschätzte Laufzeit genauer.

Wäsche nach dem Programmstart hinzufügen oder entnehmen

Sie können das Programm stoppen, indem Sie den Türöffner (das Schlüsselsymbol) drei Sekunden gedrückt halten, wenn Sie, nach dem Sie das Programm gestartet haben, Wäsche hinzufügen oder herausnehmen möchten. Füllen Sie etwas Waschmittel nach und schließen Sie die Tür, um die Maschine neu zu starten. Die Maschine setzt das Programm automatisch an der Stelle fort, an der es unterbrochen wurde.

Stoppen oder Ändern eines Programms

Sie können ein Programm stoppen, indem Sie die Start/Stop Taste drei Sekunden lang drücken. "Stop" wird im Display angezeigt. Um die Maschine erneut zu starten, wählen Sie ein neues Programm, füllen etwas Waschmittel hinzu und drücken die Start/Stop Taste.

HINWEIS!

Das Waschmittelfach nicht öffnen, wenn die Maschine läuft.

Nach Programmende

Sobald ein Programm beendet wurde, wird im Display "End" angezeigt.

Die Tür öffnet sich automatisch, sobald das Programm beendet wurde. Lesen Sie den Abschnitt "Einstellungen vornehmen", wenn Sie die Automatische Türöffnung deaktivieren eit möchten.

- Entnehmen Sie die Wäsche. - Schalten Sie den Hauptschalter aus, um Energie zu sparen.

Schließen Sie die Tür, nachdem Sie die Wäsch Dietnommen haben, wenn in Ihrem Haushalt kleine Kinder oder Haustiere leben.

Hintergrundbeleuchtung

Zwei Minuten nach Ende des Waschprogramms erlischt die Hintergrundbeleuchtung des Displays und die Maschine schaltet in den Stromsparmodus.

Einstellungen

Sie können folgende Einstellungen ändern:

• Start mit Kindersicherung
• Einfülltür öffnen
• Sprache
• Temperatur
• Extra Spülen

Einstellungen vornehmen:

1. Schalten Sie den Waschautomaten am Hauptschalter aus.
2. Drücken Sie die Türöffnungstaste, halten Sie diese gedrückt und drücken Sie gleichzeitig Hauptschalter. Danach die Türöffnungstaste 5 Mal innerhalb von 10 Sekunden drücken.
3. Die Einstellung, die geändert werden soll, durch Drehen des Programmwählers auswählen.
4. Die Türöffnungstaste einmal drücken, um die Einstellung zu wählen.
5. Die Einstellung wie weiter unten beschrieben ändern und speichern.
6. Drücken Sie Start/Stop, um zum Programmmenü zurückzukehren.

Start mit Kindersicherung

Sie können einen Start mit Kindersicherung aktivieren, damit Kinder die Maschine nicht start

1. Den Programmwähler drehen und "Kindersicherer Start ein " oder "Kindersicherer Start aus

2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Die Kindersicherung kann vorüergehend deaktiviert werden, indem Sie die Super Spülen- und Minustaste unter Startzeitvorwahl gleichzeitig drücken. Die Kindersicherung wird für drei Minuten deaktiviert.

Einfülltür öffnen

Die Tür öffnet sich automatisch, sobald das Programm beendet wurde. Sie können diese F deaktivieren, wenn Sie die Waschmaschine lieber mit dem Türöffner öffnen möchten.

1. Drehen Sie den Programmwähler und wählen Sie "Türöfnung ein" oder "Türöffnung aus".

2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Sprache

1. Drehen Sie den Programmwähler, um auszuwählen: US English, English, Svenska, Dansk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.

2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Temperatur

1. Drehen Sie den Programmwähler, um auszuwählen zwischen: °C und °F.

2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Extra Spülen

Im Lieferzustand ist Ihre Waschmaschine auf drei Spülgänge in den Programmen Koch/Buntw und Koch/Buntw. schnell eingestellt. So können Sie die Anzahl der Spülgänge bei diesen F auf fünf erhöhen:

1. Drehen Sie den Programmwähler und wählen Sie "Extra Spülgänge ein" für fünf Spülzykle "Extra Spülgänge aus" für drei Spülzyklen.

2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Pflege und Reinigung

Reinigung des Abflusspumpe

Die Waschmaschine hat ein Sieb, in dem Gegenstände wie Münzen und Haarnadeln aufgefangen werden. So reinigen Sie Sieb Abflusspumpe:

1. Vergewissern Sie sich, dass kein Wasser in der Waschmaschine ist, und dass der Hauptschalter ausgeschaltet ist.

1. Die Tür öffnen.

1. Nehmen Sie den Abflussschlauch vom Anschluss in der Tür ab und entleeren Wasser in einen geeigneten Behälter wie einem Eimer.

1. Öffnen Sie die Pumpe, indem Sie den I gegen den Uhrzeigersinn drehen. Entfernen Sie den Deckel.

1. Entfernen Sie alle Fremdkörper aus dem Pumpengehäuse und dem Deckel. Prüfen ob sich das hintere Schaufelrad der Pu leicht drehen lässt.

1. Schrauben Sie den Deckel wieder auf, befestigen Sie den Ablaufschlauch am Haken und schließen Sie die Abdeckung. kleinere

Reinigen der Waschmittelschublade

HINWEIS!

Mehr Waschmittelfach und den Einsatz nicht in der Spülmaschine reinigen!

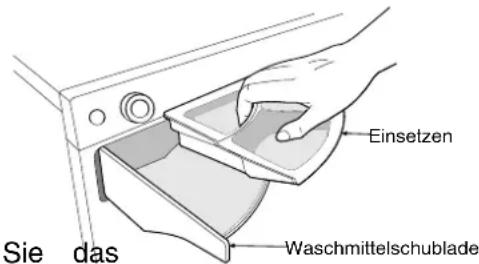

Öffnen Sie das Waschmittelfach und heben Sie die Einlage heraus. Spülen Sie es und schrubb Sie es mit einer Spülbürste sauber. Entfernen Sie alle Waschmittelreste in dem Fach. Setzen Sie die Einlage wieder in das Waschmittelfach.

Sie das Aussetzen Waschmittelschublade

Reinigen der Außenseite des Waschautomaten

Reinigen Sie das Gehäuse und die Bedienblende mit einem milden Reinigungsmittel. Verwenden Sie keine Lösungsmittel, da diese den Waschautomaten beschädigen. Deckel

HINWEIS!

Den Waschautomaten nicht mit Wasser abspülen!

Reinigen Sie das Innere der Maschine, um unangenehme Gerüche zu vermeiden

Sift modernen Waschmitteln können Reidungsstücke bei niedrigen Temperaturen gewaschen werden. Das bedeutet, dass sich in der Maschine kleine Ablagerungen bilden können. Diese wiederum können unangenehme Gerüche verursachen.

Um dies zu vermeiden, empfehlen wir, ein Mal monatlich ein Waschprogramm mit 90 °C zu

Pflege und Reinigung

wählen. Füllen Sie nur wenig Waschmittel ein, wenn Sie das Programm ohne Wäsche laufen lassen.

Pflege und Reinigung

Reinigen Sie die Mitnehmerrippen Gehen Sie wie folgt vor:

Wenn Sie vermuten, dass kleine Gegenstände ^1 . wie Büroklammern oder Nägel durch die Waschtrommel gefallen sind, sollten Sie den Behälter unter dem Rührarm prüfen. Solche Gegenstände können rosten und Flecken auf der Kleidung verursachen. Nägel und andere scharfe Gegenstände können Löcher in den Stoffen verursachen.

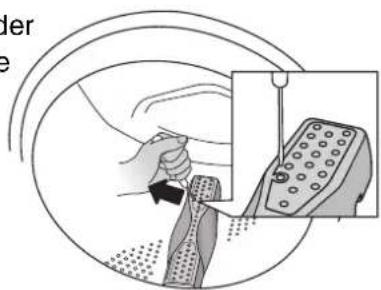

Führen Sie einen Schraubendreher oder ähnliches Werkzeug in die Öffnung der Mitnehmerrippen und drehen Sie ihn vorsichtig nach links (siehe Abbildung).

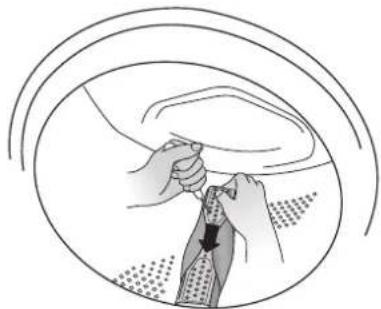

1. Halten Sie die Mitnehmerrippe mit der anderer Hand fest und ziehen Sie sie in Ihre Richtu

1. Heben Sie die Mitnehmerrippe an.

2. Entfernen Sie alle Gegenstände.

3. Setzen Sie den Rührarm mit der F-Markierung in Ihre Richtung zurück in seine Position.

Vergewissern Sie sich, dass alle Befestigungen des Rührarms in den jeweilgen Löchern in der Trommel sitzen. Eindrücken, bis er einrastet.

Pflege und Reinigung

Wenn Sie hartes Wasser haben

Wenn Sie in einem Gebiet mit hartem Wasser (hoher Kalkgehalt) wohnen, kann sich auf der Waschtrommel eine grau-weiße Ablagerung bilden. Um diese Ablagerungen zu entfernen, füllen Sie etwa 20 Gramm Zitronensäure in die Waschtrommel und starten eines der 90 °C Programme. Bei Bedarf den Vorgang wiederholen.

Problemlösung

Die Einfülltür öffnet sich nicht

1. Prüfen Sie, ob der Hauptschalter eingeschaltet ist.
2. Wird die Maschine mit Strom versorgt? Überprüfen Sie die Sicherungen (Unterbrecherschalter) in Ihrem Haushalt. Die Tür kann nicht mit der Taste mit dem Schlüsselsymbol geöffnet werden, solange die Stromzufuhr unterbrochen ist.

Wenn nichts anderes hilft, kann die Tür wie folgt geöffnet werden:

Die Tür kann nur dann von Hand geöffn werden, wenn die Stromversorgung unterbrochen und das Wasser aus der Maschine entfernt wurde.

Wenn sich die Tür später nicht öffnet, nachden das Programm beendet wurde, bitte an den Kundendienst wenden.

Der Waschautomat startet nich

1. Ist die Tür richtig geschlossen? Drücken Sie sie fest.
2. Wird die Maschine mit Strom versorgt? Sicherungen und Stromnetz

A Das Abpumpen Programm starten, um das(Unterbrecherschalter) im Gebäude Wasser aus der Maschie abzupumpen. kontrollieren.

Wenn dies nicht funktioniert, muss das 3. Prüen Sie, ob Sie nicht Startzeitvorwahl Wasser manuell aus der Maschine entferntgewählt haben. Um die Startzeitvorwahl zu werden. Siehe "Reinigung des Abflusses deaktivieren, drücken Sie drei Sekunden lang und der Abflusspumpe" im Kapitel"Pflege die Taste Start/Stop. und Reinigung".

Wenn dies nicht funktioniert, muss das Wasser manuell aus der Maschine entfernt werden. Siehe "Reinigung des Abflusses und der Abflusspumpe" im Kapitel"Pflege und Reinigung".

B Vergewissern Sie sich, dass der Hauptschalter ausgeschaltet und der Netzstecker gezogen ist.
C Führen Sie das Türnotöffnungswerkzeug in den Schlitz an der rechten Seite der Waschmaschinentür ein. Dieses Werkzeug befindet sich im mitgelieferten Plastikbeutel.
D Drücken Sie das Werkzeug nach oben, um die Tür zu öffnen.

Problemlösung

Fehlermeldungen

Wasseraufnahmefehler

Prüfen:

Wenn ein Fehler während des Programms aufinkt, wird eine Mitteilung im Display angezeigt. Um die Mitteilung nach dem Beheben des Fehlers zu löschen, die Maschine ausschalten und danach wieder einschalten. Prüfen: dass der Hahn an der Wasserleitung geöffnet ist. dass der Filter im Wasserzulauf des Waschautomaten nicht blockiert ist.

Es können folgende Fehlermeldungen im Display:

angezeigt werden:

Die Tür schließen

Das Programm startet, sobald die Tür gesch wird.

Überfüllung

1. Drehen Sie den Wasserhahn zu.

2. Siehe "Abflussfehler".

Abflussfehler

Prüfen:

- dass keine Gegenstände im Ablaufschlauch Bitte den Kundendienst anrufen! steckengeblieben sind. Motorfehler

- dass die Ablaufpumpe nicht von Fremdkörpern blockiert wird. Die Pumpe reinigen. Siehe Kapitel "Pflege und Reinigung". Bitte den Kundendienst anrufen! Unwucht

- dass der Ablaufschlauch nicht geknickt ist. Bei zu viel Unwucht stoppt die Maschine den Nachdem der Fehler behoben wurde, das Programm Abpumpen starten oder die Türöffnungstaste (Schlüsselsymbol) drücken, um das Wasser aus der Maschine zu entfernen. Bitte an den Kundendienst wenden, wenn dies das Problem nicht löst.

1. Drehen Sie den Wasserhahn zu.

2. Lösen Sie den Schlauch.

3. Reinigen Sie den Filter am Einlassventil.

4. Befestigen Sie den Schlauch wieder.

5. Drehen Sie den Hahn auf.

6. Starten Sie das Programm erneut, um zu prüfen, ob der Fehler behoben ist.

7. Bitte an den Kundendienst wenden, wenn die das Problem nicht löst.

Fehler beim Öffnen der Einfülltür

Motorfehler

Bitte den Kundendienst anrufen!

Unwucht

Die Fehlermeldung erfordert keine Maßnahme.

Technische Informationen

Technische Daten

	850 mmHöhe:
	595 mmBreite:
	585 mmTiefe:
	73 kgGewicht:
	60 ITrommelvolumen:
	8 kgMax. Fassungsvermögen:
	400-1600Schleuderdrehzahl (U/min):
	Siehe TypenschildAnschlusswerte:
	Siehe TypenschildHeizleistung:
Wasserdruck:	0,1-1 MPa
	1-10 kp/cm^2
	10-100 N/cm^2
	Rostfreier StahlMaterial von Waschtrommel und Bott
Gehäuse:	Pulverbeschichtetes galvanisiertes Stahlblech oder rostfreier Stahl.
Wasseranschluss:	1,5 m PEX Rohr
Ablauf:	1,7 m Polypropylenschlauch

Informationen für das Testinstitut

Energieerklärung

Europäischer Teststandard:	EN 60456
Waschprogramm:	Koch/Buntw. schnell 60 °C, 8 kg Baumwolle
Anschluss:	Kaltwasser 15 °C
Testmethode für die Geräuschmessung:	IEC-60704-2-4

Stromverbrauch bei abgeschalteter Maschine 0,3 W

Stromverbrauch für Startzeitvorwahl < 6,0 W

Stromverbrauch nach beendetem Programm 3,0 W

Transportsicherungen

Unsere Waschmaschine hat eine Transportsicherung vom Typ A oder Typ B.

Typ A

Bevor Sie die Waschmaschine in Betrieb können, müssen Sie die drei Transportsicherungen wie unten gezeigt entfernen.

1. Lösen und entfernen Sie die Bolzen.

1. Im beiliegenden Plastikbeutel finden Sie drei Plastikpfropfen zum Einsetzen in die Schraublöcher.

Wenn die Maschine bewegt und transportiert werden soll, müssen die drei Sicherungsschrauben wider eingesetzt werden, um Schäden an der Maschine zu verhindern. Falls die Transportschrauben oder die Plastikpfropfen verloren gegangen sind, können Sie bei Ihrem Fachhändler neue bestellen.

BezeichnungArtikelnummer

Schraube80 882 77

Plastikpfropfen80 884 67

Bestellen Sie jeweils drei Stück!

Transportsicherungen

Typ B

Die drei Transportbolzen und die Transport-Kunststoffpfropfen vor dem Start der Maschine entfernen.

1. Lösen und entfernen Sie die Bolzen der folgenden Abbildung.

1. Um die Kunststoffhaltepfropfen der Bolzen entfernen, diese zusammendrücken und herausziehen.

1. Entfernen Sie die Kunststoffabdeckungen der Pfropfen. Die Kunststoffabdeckungen in die drei Aussparungen drücken, in denen sich die Pfropfen befunden haben. Die

Kunststoffpfropfen aufheben, falls die Maschine später transportiert werden soll.

Wenn die Maschine transportiert werden soll, müssen die Bolzen und Kunststoffpfropfen als Transportsicherung eingesetzt werden, damit die Maschine nicht durch Stöße beschädigt wird. Falls die Transportbolzen oder die Kunststoffpfropfen verloren gegangen sind, können Sie bei Ihrem Fachhändler neue bestellen.

BezeichnungArtikelnummer

Schraube80 882 77

80 901 05 Kunststoffpfropfen, Transportsicherung

zu Bestellen Sie jeweils drei Stück!

Aufstellen

Aufstellen des Waschautomaten Wasseranschluss

Der Waschautomat kann freistehend aufgestellt Der Wasseranschluss sollte von entsprechend oder eingebaut werden. Positionieren Sie denqualifiziertem Fachpersonal vorgenommen Waschautomaten so, dass die Steckdose leicht werden. Die Maschine mit dem mitgelieferten zu erreichen ist. Schlauch anschließen. Der Wasserdruck sollte

A. Eingebaut

Der Waschautomat kann unter einer Arbeitsfläche betragen. An der Wasserleitung sollte sich ein mit einer Höhe von 850 - 900 mm eingebaut Absperrhahn befinden.

werden. Lassen Sie rings um die gesamte Wenn die Rohre neu verlegt wurden, sollten Si Maschine 5 mm Freiraum, auch an der hint diese zunächst durchspülen, um Schmutz zu oberen Kante und der Wand dahinter. entfernen. Ansonsten kann dieser Schmutz den

B. Freistehend

Der Waschautomat kann neben oder unter einen Wäschetrockner aufgestellt werden.

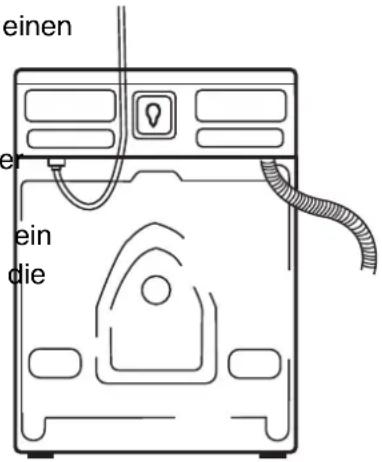

Justieren der Füße

Wenn Sie die Füße so ausrichten, dass Waschautomat stabil und gerade auf dem Fußboden steht, werden die Geräusche auf Minimum reduziert. Ziehen Sie anschließend Kontermuttern an.

Kontermutter

einen e ein die

Verwenden Sie für die Wasseraufnahme nur der mitgelieferten Schlauch. Benutzen Sie keine alten Schläuche.

Aufstellen

Wasserablauf

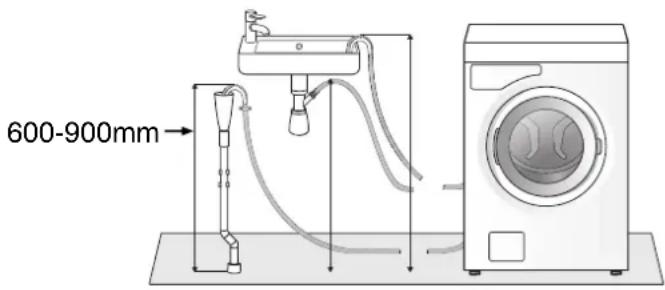

Die Maschine wird mit einem Abflussschlauch Die Maschine an eine geerdete geliefert, der an einen Abfluss angeschlossen Schutzkontaktsteckdose anschließen. Die werden muss. Siehe folgende Beispiele. Die leiterische Steckdose muss außerhalb der muss 600-900 mm über dem Bodenniveau steikallation montiert sein, damit sie leicht Dabei ist die untere Position (600 mm) zugänglich ist.

Elektrischer Anschluss

Anschluss bei Lieferung

Die Maschine wird mit 1-Phase, 220-230V, 50-60Hz gespeist und hat eine Heizleistung von 2000W sowie einen 10A Netzstecker. Das Stromnetz muss mit einem Erdungsfehlerschalter vom Typ A ausgerüstet sein.

600-900mm

HINWEIS!

Reparaturen und Wartungsarbeiten für Sicherheit oder Leistung müssen von qualifizierten Fachleuten durchgeführt werden.

Der Waschautomat kann auch mit einer Muffe an den Abfluss angeschlossen werden. Auch in diesem Fall sollte der Schlauch 600 - 900 mm über dem Boden angebracht sein. Der Innendurchmesser des Anschlusses sollte mindestens 18 mm betragen.

• Schneiden Sie den Anschluss zurecht
- Entgraten Sie den Anschluss.

Siehe Bild.

Mindestens 18 mm

Kundendienst

Bevor Sie sich an den Kundendienst wenden

Halten Sie Modellname, Typ und Seriennummer bereit, bevor Sie sich an den Kundendienst wenden.

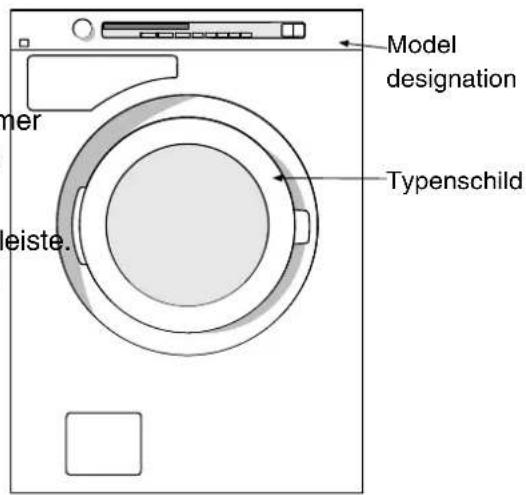

Den Modellnamen finden Sie an der Bedienleiste Typ und Seriennummer finden Sie auf dem Typenschild an der Innenseite der Glastür.

Typ TYPE WM 70.2 230 V 1a.c. 2200 W 50 Hz 10 A Made in Sweden M 200/450 W 0,1-1 MPa ART NO 9203162 8042386 IP X4 012512345678 Seriennummer (12 Zeichen)

Model designation Typenschild mer leiste.

Name und Adresse des Produzenten:

ASKO Appliances AB

Jung

S-534 82 Vara - SWEDEN

Herkunftsland: Sweden

Kurzanleitung

1 Waschen

1. Lereren Sie alle Taschen aus und schließen Sie Reißverschlüsse.
2. Beachten Sie die Pflegekennzeichen der Textilien.
3. Sortieren Sie die Wäsche.

HINWEIS!

Legen Sie BHs mit Metallverstärkungen in ein Wäschenetz.

Füllen Sie die Wäsche ein

1. Den Hauptschalter drücken.
2. Drücken Sie den Türöffner (das Schlüsselsymbol), falls die Tür geschlossen ist, die Tür öffnet sich dann.
3. Füllen Sie die Wäsche ein und schließen Sie die Waschmaschinentür.

Waschmittelschublade

1. Füllen Sie das Waschmittel in die dafür vorgesehenen Fächer. Füllen Sie den

Weichspüler in das Fach rechts vom Symbol.

1. Folgen Sie den Empfehlungen des Waschmittelherstellers, wenn Sie flüssiges Waschmittel verwenden.

4 Wählen Sie das Programm

1. Wählen Sie ein Programm durch Drehen des Programmwählers.
2. Zusatzfunktionen und Einstellungen wählen.
3. Drücken Sie die Start/Stop Taste.

5 Programm beendet

1. "FERTIG" im Display zeigt an, dass das Waschprogramm beendet wurde.
2. Die Tür öffnet sich automatisch, sobald das Programm beendet wurde.
3. Entnehmen Sie die Wäsche.
4. Drücken Sie den Hauptschalter.

Schließen Sie die Tür, nachdem Sie die Wäsche entnommen haben, wenn in Ihrem Haushalt kleine Kinder oder Haustiere leben.
