BEDIENUNGSANLEITUNG WA-S 11011 SIBIR

Gerät erst nach dem Lesen der Bedienungsanleitung in Betrieb nehmen.

Allgemeine Sicherheitshinweise

• Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Falls ein Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung

aufweist, ist eine Trennvorrichtung in die festverlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

- Falls die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Gerätespezifische Sicherheitshinweise

• Kinder jünger als 3 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Die maximale Füllmenge trockener Textilien beträgt 8 kg.

Gebrauchshinweise

• Für den Anschluss an die Wasserversorgungsanlage mittels abnehmbarer Schläuche muss der mit dem Gerät mitgelieferte neue Schlauchsatz benutzt werden. Alte Schlauchsätze dürfen nicht wiederverwendet werden.
• Die Zugänglichkeit zur verwendeten Steckdose muss gewährleistet sein.
• Reparaturen, Veränderungen oder Manipulationen am oder im Gerät, insbesondere an Strom führenden Teilen, dürfen nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte

Person ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden am Gerät und an der Einrichtung sowie zu Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung am Gerät oder im Falle eines Reparaturauftrages die Hinweise im Kapitel «Service und Reparatur». Wenden Sie sich bei Bedarf an unseren Kundendienst.

- Vergewissern Sie sich vor dem Schliessen der Gerätetür und dem Starten eines Programms, dass sich keine Fremdkörper oder Haustiere in der Wäschetrommel befinden.

- Verwenden Sie ausschliesslich Original-Ersatzteile.

- Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden.

- Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten.

- Beachten Sie zum Schutz Ihrer Wäsche deren Pflegesymbole, und befolgen Sie die Hinweise unter «Tipps rund ums Waschen».

- Textilien, die mit feuergefährlichen Chemikalien, Reinigungs- oder Lösungsmitteln (Waschbenzin, Alkohol, Fleckenentferner, Öl, Farben, Wachse usw.) gereinigt, behandelt oder getränkt sind, dürfen im Gerät nicht gewaschen werden. Brand- und Explosionsgefahr! Waschen Sie Stoffe, die solche Substanzen enthalten, zuerst mit Wasser von Hand bzw. lassen Sie Lösungsmittel vollständig verdunsten.

- Überzeugen Sie sich vor dem Hineingreifen in die Wäschetrommel, dass diese still steht. Beim Berühren einer drehenden Wäschetrommel besteht erhebliche Verletzungsgefahr!

- Unterbrechen Sie vor Wartungsarbeiten die Stromversorgung.

Bestimmungsgemässe Verwendung

Das Gerät ist nur zum Waschen von haushaltsüblichen Textilien mit Wasser und handelsüblichen, waschautomatentauglichen Waschmitteln geeignet. Gerät nur im Haushalt und für den angegebenen Zweck benutzen. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für eventuelle Schäden übernommen werden.

Geräteschäden vermeiden

- Schlagen Sie die Gerätetür nicht zu.

- Vergewissern Sie sich vor dem Schliessen der Gerätetür und dem Starten eines Programms, dass sich keine Fremdkörper oder Haustiere in der Wäschetrommel, im Waschmittelfach oder im Bereich der Fremdkörperfalle befinden. Fremdkörper wie Münzen, Nägel, Büroklammern usw. können Gerätebauteile und die Wäsche beschädigen.

- Schliessen Sie bei längerer Abwesenheit zuerst den Wasserhahn und schalten Sie dann den elektrischen Strom ab, indem Sie den Netzstecker herausziehen. Dabei Netzstecker nie am Kabel aus der Steckdose ziehen. Bitte beachten: Wird der Strom abgeschaltet, ist der eingebaute Überschwemmschutz unwirksam.

- Achten Sie beim Reinigen darauf, dass kein Wasser in das Gerät eindringt. Verwenden Sie ein mässig feuchtes Tuch. Spritzen Sie das Gerät niemals innen oder aussen mit Wasser ab. Eindringendes Wasser verursacht Schäden.

- Textilien, die Metallverstärkungen enthalten dürfen im Gerät nicht gewaschen werden. Gefahr von Beschädigungen.

- Turnschuhe, Taucheranzüge, Rucksäcke, Teppiche usw. dürfen im Gerät nicht gewaschen werden.

Erste Inbetriebnahme

Das Gerät darf nur gemäss separater Installationsanleitung montiert und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Arbeiten von einem konzessionierten Installateur/Elektriker ausführen.

Transportsicherung

Die Transportsicherung (Sechskantschrauben an der Geräterückwand) entfernen, um einen Geräteschaden zu vermeiden (siehe Installationsanleitung).

Waschgang ohne Wäsche

▶KWenig Waschmittel in Fach II füllen.
▶KBuntwäscheprogramm 60 °C ohne Wäsche durchführen, um Fertigungsrückstände zu entfernen.

Fabrikationsnummer

Die Fabrikationsnummer (FN) befindet sich auf dem Typenschild:

▶KFN auf der letzten Seite dieser Bedienungsanleitung notieren.
Die FN kann auch wie folgt aufgerufen werden:
▶KTaste ▶□ so lange gedrückt halten, bis folgende Anzeige erscheint:

Benutzereinstellungen

FN XXXXX XXXXXX

Hinweise zur Benutzung der Bedienungsanleitung

Verwendete Symbole

Kennzeichnet alle für die Sicherheit wichtigen Anweisungen.

Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen!

Gültigkeitsbereich

Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Typenschild. Diese Bedienungsanleitung gilt für:

Modell

WA-S

Typ

WA-S 11011

Produktfamilie

11011

Ausführungsabweichungen sind im Text erwähnt.

Änderungen

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Inhaltsverzeichnis

1WGerätebeschreibungW 6

1.1KGeräteaufbau.... 6
1.2K KontrolllampenK.... 6
1.3KBedien- und AnzeigeelementeK.... 7

2WProgrammübersichtW 8

2.1KKoch- und Buntwaschprogramme...... 8
2.2KStandard- und Extraprogramme...... 8
2.3KZusatzfunktionen.... 9
2.4KEcoManagement....K 11

3WBedienungW 12

3.1KVorbereitungK....K 12
3.2KWäsche einfüllen....K 12
3.3KWaschmittel zugeben....K 13
3.4KWaschmitteldosierung......K 14
3.5KTextilien färbenK....K 14
3.6KProgramme wählenK....K 14
3.7KStandardprogrammK....K 15
3.8KZusatzfunktionen wählen......K 15
3.9KStartaufschub....K 15
3.10KSeparates Spülen/separates SchleudernK.....16
3.11KEinweichenK....K 16
3.12KBio-/Seifenwaschen....K 16
3.13KEingabe korrigierenK....K 16
3.14KProgramm vorzeitig abbrechen......K 17
3.15KBei eingeschalteter KindersicherungK.....K 17
3.16KGerätetür während des Waschens öffnenK.... 18
3.17KProgrammende....K 18
3.18KEcoManagement-Statistik....K 20

4W Benutzereinstellungen W 21

5WPflege und Wartung 25

5.1 KWaschmittelschublade reinigen (nach Bedarf)K....K 25
5.2KWassereinlauffilter reinigen....K 25
5.3KNotentleerungK....K 26
5.4KFremdkörperfalle reinigenK....K 27
5.5KGerätetür bei Stromausfall öffnen......K 28

6WStörungen selbst beheben 29

6.1KStörungsmeldungen.... 29
6.2KWeitere mögliche ProblemeK.... 32
6.3KUnbefriedigende WaschergebnisseK...... 34

7WErsatzteile 36

8WTechnische Daten 36

8.1KHinweis für PrüfinstituteK.... 37
8.2KEffizienteste ProgrammeK.... 37
8.3KVerbrauchswerte.... 37
8.4KProduktdatenblatt.... 38
8.5KVAS Vibration Absorbing SystemK...... 39
8.6KSparautomatikK.... 39
8.7KStandby-Sparautomatik.... 39

9WTipps rund ums Waschen 40

9.1KEnergie und Wasser sparen.... 40
9.2KSchäden vermeidenK.... 40

10 Entsorgung 41

11 Notizen 42

12 Kurzanleitung 44

1 Gerätebeschreibung

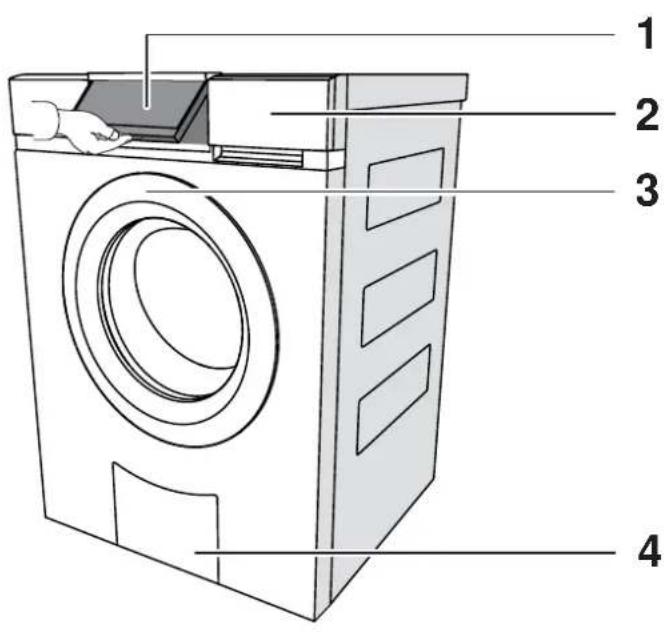

1.1 Geräteaufbau

1 Bedienblende, schwenkbar
2 WaschmittelschubladeKöffner für Ablaufbehälter
3 Gerätetür
4 Ablaufbehälter
5 Vorwaschmittel, Fach I
6 Hauptwaschmittel, Fach II 12
7 Weichspüler, Fach

8 Klappe für Flüssigwaschmittel/
9 Saugheber für Weichspüler
10 Öffner zur Notentriegelung

1 Fremdkörperfalle 1

Typenschild/Fabrikationsnummer (FN)

13 Notentriegelung

1.2 Kontrolllampen

leuchten: betreffende Funktion aktiv

sind aus: betreffende Funktion nicht wählbar

blinken: betreffende Funktion wählbar

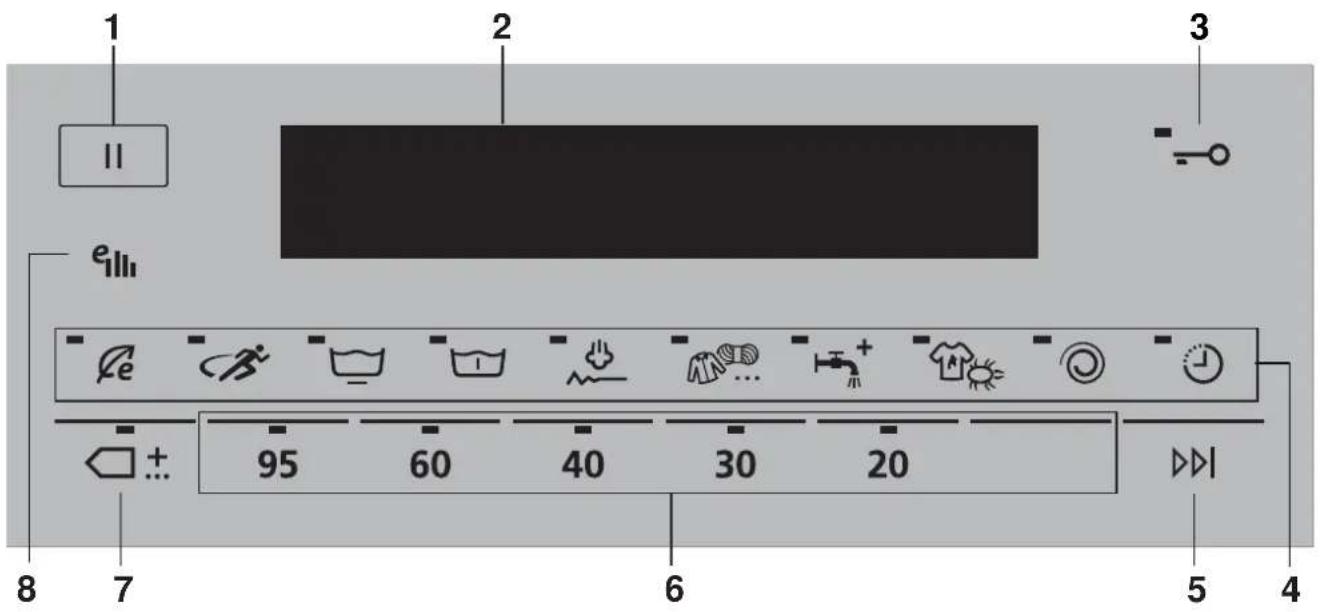

1.3 Bedien- und Anzeigeelemente

1 2 3 II eIII 95 60 40 30 20 8 7 6 5 4

1 Pause 5 Schnellgang/Programmende
2 Anzeige 6 Koch- und Buntwaschprogramme
3 Türöffnung 7 Standard- und Extraprogramme
4 Zusatzfunktionen 8 EcoManagement

Koch- und Standard- und Zusatzfunktionen

Buntwaschprogramme Extraprogramme

95 Kochwäsche 95 °CKBaumwolle 60 °CKSprint

60 Buntwäsche 60 °CKBaumwolle 40 °CKSchonend

40 Buntwäsche 40 °CKDampfglättenKVorwaschen

30 Buntwäsche 30 °CKImprägnierenKDampfglätten

20 Buntwäsche 20 °CKGerätehygieneKTextilarten

Buntwäsche 10 °C

AquaPlus

Verschmutzungsgrad, Milbenstopp

© Schleuderdrehzahl

Startaufschub

2 Programmübersicht

Für die korrekte Programmwahl beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche, z. B. 40. Wolle und Textilien, die mit dem Pflegesymbol gekennzeichnet sind, dürfen nur mit der Zusatzfunktion «Handwäsche» gewaschen werden.

2.1 Koch- und Buntwaschprogramme

Tasten Programme Pflegesymbole Füllmenge
1x	K95hwäsche 95 °C: Für weisse Baumwolle/Leinen, z. B. Bett- und Tischwäsche, Handtücher, weisse oder farbechte Unterwäsche.		95	1–8 kg
2x	B95twäsche 70 °C: Energiesparendes Programm für weisse Baumwolle.		95	1–8 kg
	60	Buntwäsche 60 °C: Für farbige Baumwolle, z. B. bunte Blusen, Schürzen, Hemden, Bettwäsche.	60, 95	1–8 kg
	40	Buntwäsche 40 °C: Für farbige Baumwolle und Mischwäsche, z. B. farbige Sweatshirts, T-Shirts.	40, 60, 95	1–8 kg
	30	Buntwäsche 30 °C: Für farbige Baumwolle und Mischwäsche, z. B. T-Shirts.	30, 40, 60, 95	1–8 kg
1x	B20twäsche 20 °C: Energiesparendes Programm für leicht verschmutzte Textilien.		30, 40, 60, 95	1–8 kg
2x	B20twäsche 10 °C: Auffrischprogramm ohne Heizung, geeignet für Erstwäsche neuer Textilien.		30, 40, 60, 95	1–8 kg

2.2 Standard- und Extraprogramme

Tasten Programme Pflegesymbole Füllmenge
1x	Baumwolle 60 °C: Effizientestes Programm für das Waschen von normal verschmutzter Wäsche.	60	1–8 kg
2x	Baumwolle 40 °C: Effizientestes Programm für das Waschen von normal verschmutzter Wäsche.	40	1–8 kg
3x	Dampfglätten: Trockene Wäsche wird teilweise entknittert und bügelfeucht gemacht.	40, 60,95	1–1,5 kg
4x	Imprägnieren: Um Wäsche zu stärken oder zu imprägnieren, Mittel ins Weichspülerfach einfüllen.		1–3 kg
5x	Gerätehygiene: Dampfreinigung ohne Wäsche. 0 kg

2.3 Zusatzfunktionen

TastenKZusatzfunktionenKFüllmenge

	Eco:Sehr energiesparendes Programm durch Temperaturreduktion. Durch Verlängerung der Waschdauer bleibt die Waschwirkung unverändert. Je nach Programm eine Energieeinsparung von ca. 10%-40%, eine Verlängerung der Waschdauern von ca. 25-60 Minuten und eine Wasserersparnis von ca. 10%-20%.
	Sprint: Kurzprogramm für leicht verschmutzte Wäsche. 2 statt 3 Spülgänge.
	20	+K+K28 Min.K+K:K35 Min.	40
	30	+K+K28 Min.K+K:K45 Min.	60
	Hinweis: Wenig Waschmittel dosieren. Bei grösserer Wäschemenge oder zu viel Waschmittel kann sich die Programmdauer deutlich verlängern. Nur Flüssigwaschmittel verwenden.
	Schonend: Hohe Wäscheschonung. Erhöhter Wasserstand, reduzierte Waschbewegung und Schleuderzahl.
	Vorwaschen: Geeignet für stark verschmutzte Wäsche. Verlängerung der Programmdauer um ca. 15 Minuten.

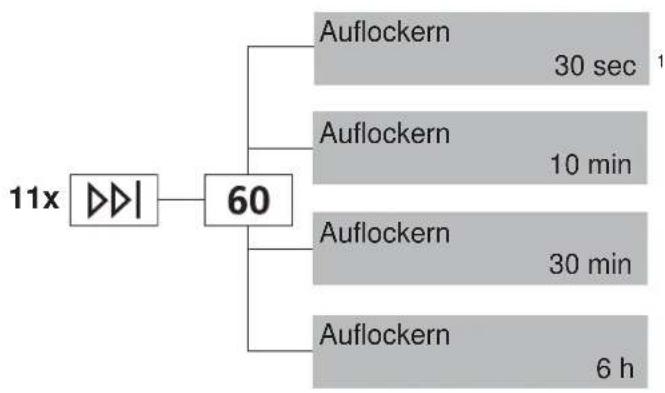

	Dampfglätten: Deutlich reduzierte Knitterbildung. Auflockerdauer: 60 Minuten. Wäsche ist warm und sollte rasch aufgehängt oder maschinell getrocknet werden. Die Schleuderdrehzahl ist auf 1000 U/min begrenzt.

TastenKZusatzfunktionenKFüllmenge

...	Textilarten: Taste wiederholt drücken, um schrittweise Textilarten auszuwählen.
	Buntwäsche: StandardprogrammK1–8 kg
	Wolle: Schonende Behandlung für Wolle und andere empfindliche Textilien. Nur für filzfreie Wolle, die mit «maschinenwaschbar» gekennzeichnet ist..		1–2 kg
	Handwäsche: Sehr schonende Behandlung für Textilien, die mit Pflegesymbol gekennzeichnet sind.		1–2 kg
	Hemden: Optimiert bezüglich Knitterbildung, enthält Dampfglätten.Kmax. 7 Stk.
	Outdoor: Für wasserdichte und atmungsaktive Bekleidung. Das Waschen und Spülen wird mit höherem Wasserstand durchgeführt.		max. 3 kg
	Gardinen: Sehr hohe Wäscheschonung durch reduzierte Waschbewegungen. Das Waschen und Spülen wird mit höherem Wasserstand durchgeführt. Die Wäsche bleibt im letzten Spülwasser liegen (Spülstopp).		max. 2 kg
	+ 1x ▶▶| Abpumpen mit Schleudern
	+ 2x ▶▶| Abpumpen ohne Schleudern
	Schwarze Wäsche: Optimiertes Spülen mit höherem Wasserstand und längerer Spüldauer für dunkle Textilien.		max. 4 kg
	Jeans: Optimiert bezüglich Ausbluten von Jeans.Kmax. 4 kg
	Babywäsche: Sehr intensives Spülen zur Schonung empfindlicher Babyhaut. Bei Temperaturwahl 95 °C ist das Vorwaschen enthalten.		max. 5 kg
	Daunen: Optimiert bezüglich dem speziellen Benetzungsverhalten von Daunentextilien. Kurzes Schleudern am Programmanfang, um eventuell vorhandene Luft aus den Daunentextilien zu verdrängen.		max. 2 kg
	Seide: Für empfindliche Seidenartikel. Das Schleudern wird, zur Minimierung von Knitterbildung reduziert.		max. 1,5 kg

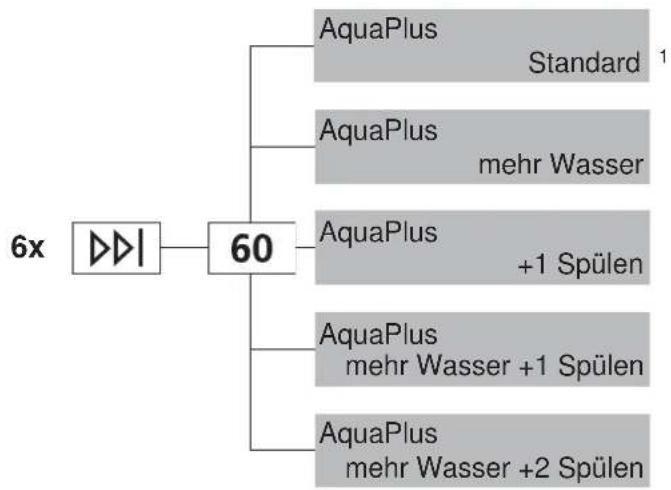

	AquaPlus: Die Spülintensität kann auf 5 verschiedene Stufen eingestellt werden.
	1x ▶+ Standard: Normaler Wasserstand.
	2x ▶+ mehr Wasser: Erhöhter Wasserstand beim Hauptwaschen und Spülen.
	3x ▶+ + 1 Spülen: Ein zusätzlicher Spülgang.
	4x ▶+ mehr Wasser + 1 Spülen: Erhöhter Wasserstand beim Hauptwaschen und Spülen, ein zusätzlicher Spülgang..
	5x ▶+ Hautschutz: Erhöhter Wasserstand beim Spülen, zwei zusätzliche Spülgänge. Geeignet bei empfindlicher Haut.
Tasten	Zusatzfunktionen
	Verschmutzungsgrad/Milbenstopp: Anpassung an den Verschmutzungsgrad der Wäsche.
1x		Verschmutzung leicht: Für leicht verschmutzte Wäsche.
2x		Verschmutzung normal: Verlängerte Waschdauer.
3x		Verschmutzung stark: Verlängerte Waschdauer, höherer Wasserstand, ein zusätzlicher Spülgang.
4x		Milbenstopp: Hauptwaschen wird verlängert und intensiviert. Die Milben werden abgetötet und die Allergene sehr gut ausgespült.
5x		Einweichen: Die Dauer kann von 0,5 bis 6 Stunden eingestellt werden.

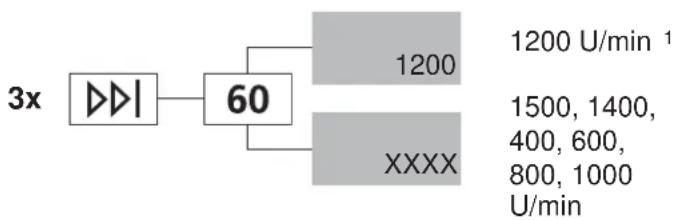

	Schleuderdrehzahl: Die Schleuderdrehzahl kann verändert werden. Empfindliche Wäsche kann mit geringerer Drehzahl geschleudert werden. Allerdings verlängert sich dabei die Trocknungsdauer (erhöhter Energieverbrauch beim maschinellen Trocknen).

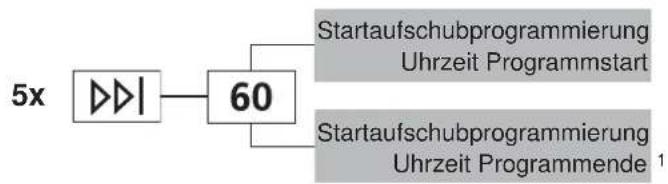

	Startaufschub: Für das Nutzen von Stromspartarifen (Einstellbereich bis 24 Std.). Bei Erreichen der eingestellten Uhrzeit startet das Programm automatisch.
	Separates Spülen/separates Schleudern: Das Programm setzt bei gewünschten Programmteilen ein, der Programmablauf wird verkürzt (siehe Seite 16).
	Biowaschen (Basiswaschmittel + Bleichmittel)/Seifenwaschen (Enthärter + Seifenwaschmittel): Der Programmablauf wird an die Verwendung von Baukastenwaschmittel angepasst (siehe Seite 16).
II	Pause: Das Drücken der Taste unterbricht das laufende Programm. Ein erneutes Drücken setzt das Programm fort.

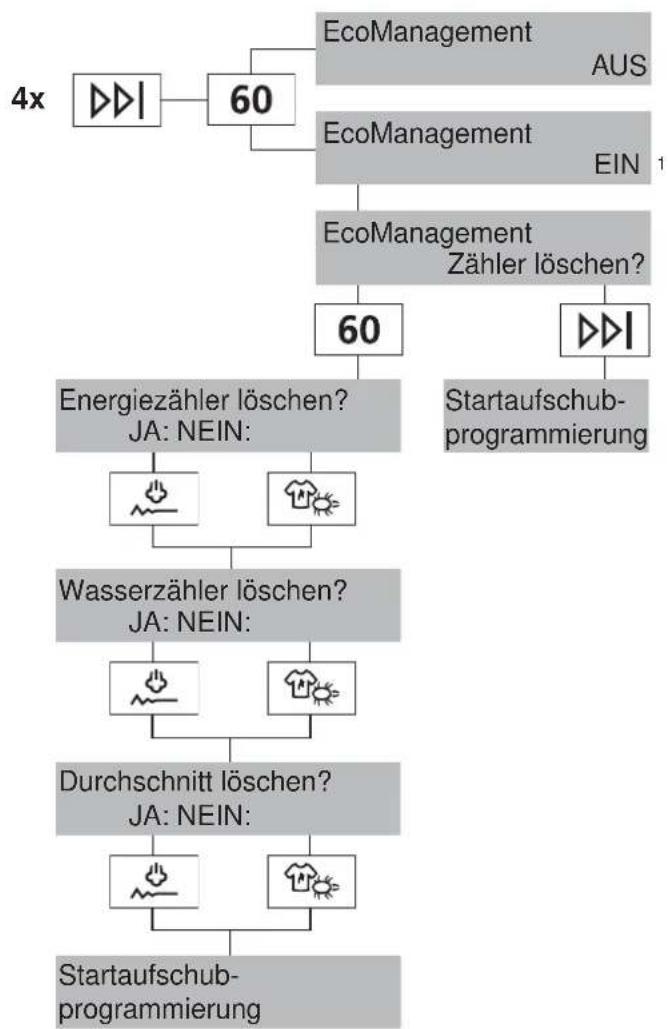

2.4 EcoManagement

EcoManagement stellt Informationen zum Energie- und Wasserverbrauch des Gerätes zur Verfügung. Solange kein Programm läuft, können folgende Statistikdaten abgerufen werden:

• Energie- und Wasserverbrauch des letzten Programms
• Gesamtenergie- und Wasserverbrauch
• Durchschnittlicher Energie- und Wasserverbrauch der letzten 25 Programme Während der Programmwahl wird angezeigt, wie viel Energie und Wasser das entsprechende Programm verbrauchen wird. Nach beendetem Programm wird der Energie- und Wasserverbrauch des letzten Programms angezeigt.

3 WBedienung

3.1 WVorbereitung

▶KÜberprüfen, ob die Fremdkörperfalle richtig eingesetzt ist.

▶KNetzanschluss in eine geeignete Steckdose stecken.

▶KWasserhahn öffnen.

▶KTaste drücken, um die Gerätetür zu öffnen.

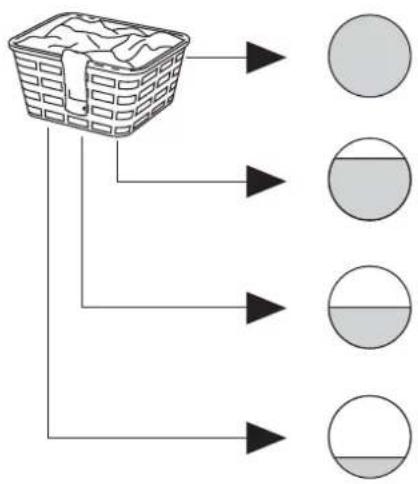

3.2 WWäsche einfüllen

KBis zu maximal 8 kg trockene Wäsche einfüllen.

voll:Knormal verschmutzte Koch- und Buntwäsche

max. 34 :Kstark verschmutzte Koch- und Buntwäsche

max. 1/2:KPflegeleichte Baumwolle, weisse und farbige Synthetics sowie Mischgewebe

max. 1/4:KFeinwäsche, Wolle, Seide, Polyacryl und Gardinen

Hinweis: Bei nasser Wäsche die Wäschetrommel nur zur Hälfte füllen. Die Wäschetrommel sollte nicht mit einem einzelnen, schweren Wäschestück gefüllt werden.

▶KGerätetür fest zudrücken.

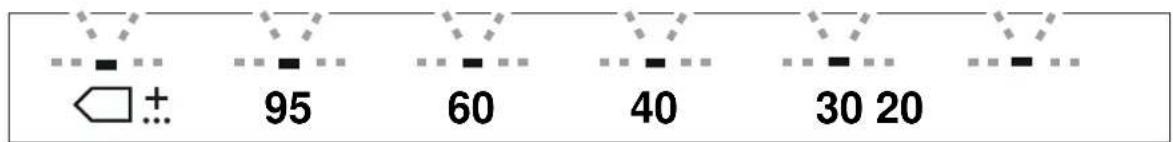

95 60 40 30 20

Die Kontrolllampen der Programmtasten blinken. Sie erlöschen nach 20 Sekunden, wenn keine Programmwahl erfolgt ist. Diese ist danach weiterhin möglich.

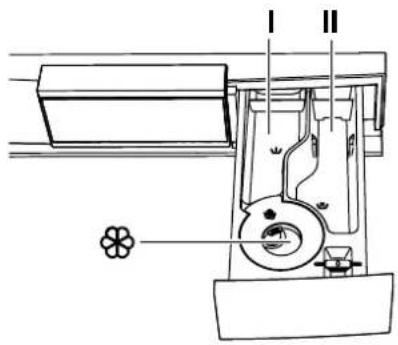

3.3 WWaschmittel zugeben

FlüssigwaschmittelWPulverwaschmittel

▶KWaschmittelschublade bis zum Anschlag herausziehen.

▶KKlappe a nach oben herausziehen und in Position 1 einsetzen.

▶KWaschmittelschublade bis zum Anschlag herausziehen.

▶KKlappe a nach oben herausziehen und in Position 2 einsetzen.

Hinweis: Flüssigwaschmittel

• nicht über die oberste Marke hinaus einfüllen.
• nur für Hauptwaschen bei Programmen ohne Vorwaschen verwenden.
• nur für Temperaturen bis 60 °C verwenden.
• beim Waschen mit Startaufschub in eine Dosierhilfe (Kugel) füllen und die Dosierhilfe in die Wäschetrommel legen, damit während der Aufschubzeit kein Waschmittel auf die Wäsche gelangt.

Einfüllort

Herkömmliches Waschen

Vorwaschmittel Fach I

Hauptwaschmittel Fach II

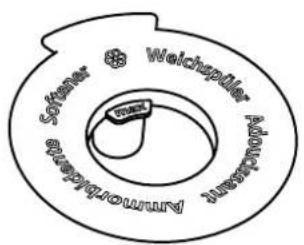

Weichspüler Fach

Biowaschen

Basiswaschmittel Fach II

Bleichwaschmittel Fach I

Weichspüler Fach

SeifenwaschenWHinweis: Weichspüler

Enthärter Fach I

Seifenwaschmittel Fach II

Weichspüler Fach

• nicht über die oberste Marke einfüllen.
• bei maschineller Trocknung möglichst nicht verwenden, da die Wäsche durch maschinelle Trocknung automatisch einen weichen, flauschigen Griff erhält.

3.4 WWaschmitteldosierung

Überdosierung von Waschmittel kann zu starker Schaumbildung führen. Die Folge: Schlechte Waschresultate, im Extremfall Geräteschaden.

Die richtige Dosierung ist abhängig vom Verschmutzungsgrad der Wäsche, der Wäschemenge, der Wasserhärte und dem verwendeten Produkt. Beachten Sie die Dosierungsangaben der Hersteller.

Wasserhärten

weich	0 °fH bis 15 °fHKÜber die örtlichen Werte gibt das zustän-dige Wasserwerk Auskunft.
mittel	15 °fH bis 25 °fH
hart	über 25 °fH

Nach der Waschmitteldosierung

▶KWaschmittelschublade ganz hineinschieben.
▶KProgramm wählen.

3.5 WTextilien färben

Das Färben von Textilien ist mit dafür geeigneten Färbemitteln möglich. Beachten Sie die Sicherheits- und Warnhinweise des Herstellers.

Hinweis: Jedes Waschprogramm startet mit einem kurzen Abpumpen. Flüssige Färbekomponenten erst danach einfüllen.

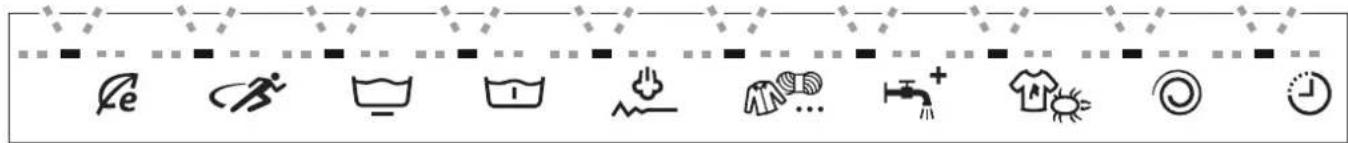

3.6 WProgramme wählen

KTaste für das gewünschte Programm einmal oder mehrmals drücken. Das gewählte Programm, die voraussichtliche Dauer und die voraussichtliche Uhrzeit bei Programmende werden angezeigt.

Die Kontrolllampen der zuschaltbaren Zusatzfunktionen blinken.

3.7 Standardprogramm

Standardprogramm 60 °C Baumwolle

▶ Taste 1x drücken.

Nebenstehende Anzeige erscheint.

60 °C Standard 1500 U/min. XhXX Ende YY:YY

Standardprogramm 40 °C Baumwolle

▶ Taste 2x drücken.

Nebenstehende Anzeige erscheint.

40 °C Standard 1500 U/min XhXX Ende YY:YY

3.8 Zusatzfunktionen wählen

▶ Taste für das gewünschte Programm einmal oder mehrmals drücken.

▶ Taste für das gewünschte Programm einmal oder mehrmals drücken.

Falls das Programm geändert werden muss, kann innerhalb von 20 Sekunden ein neues Programm gewählt werden. Zusatzfunktionen müssen dann auch neu gewählt werden. Nach 20 Sekunden ohne Tastenwahl startet das gewählte Programm automatisch.

3.9 Startaufschub

Programmendezeit wählen

In den Benutzereinstellungen muss unter «Startaufschubprogrammierung» die Option «Uhrzeit Programmende» eingestellt sein.

▶ Taste für das gewünschte Programm einmal oder mehrmals drücken.

▶ Taste so oft drücken, bis in der Anzeige die gewünschte Programmendezeit steht.

Die Anzeige wird abgedunkelt. Das gewünschte Programm startet automatisch bei Erreichen der eingestellten Uhrzeit.

Um die verbleibende Zeitverzögerung stundenweise zu reduzieren, Taste erneut entsprechend oft drücken.

Es kann jederzeit Wäsche nachgefüllt werden.

Programmstartzeit wählen

In den Benutzereinstellungen muss unter «Startaufschubprogrammierung» die Option «Uhrzeit Programmstart» eingestellt sein.

Arbeitsschritte sinngemäss ausführen wie unter «Programmendezeit wählen» beschrieben.

3.10 Separates Spülen/separates Schleudern

60

▶ Taste für das gewünschte Programm drücken.

▶▶|

▶ Taste 1x drücken. Programm startet ab «Spülen» und «Schleudern».

▶ Taste 2x drücken. Programm startet ab «Letztes Spülen/Weichspülen» und «Endschleudern».

▶ Taste 3x drücken. Programm startet ab «Separates Schleudern».

3.11 Einweichen

60

▶ Taste für das gewünschte Programm einmal oder mehrmals drücken.

▶ Taste 5x drücken.

▶ Taste so oft drücken, bis die gewünschte Dauer eingestellt ist.

3.12 Bio-/Seifenwaschen

Bitte beachten Sie den Einfüllort von Basis- oder Seifenwaschmittel (siehe Seite 13).

Biowaschen Seifenwaschen

60

▶ Taste für das gewünschte Programm ein- oder mehrmals drücken.

60

▶ Taste für das gewünschte Programm ein- oder mehrmals drücken.

▶ Taste 2x drücken. ▶ Taste 3x

3.13 Eingabe korrigieren

60

- Während der Programmwahl erneut eine Programmtaste drücken. Alle Eingaben sind gelöscht.

3.14 Programm vorzeitig abbrechen

Hinweis: Nach dem Programmstart kann nur noch die Schleuderzahl verändert werden. Für weitere Änderungen muss das Programm abgebrochen werden.

KTaste so oft antippen, bis in der Anzeige «Entleeren» angezeigt wird. Dieser Programmteil kann nicht übersprungen werden und wird vollständig ausgeführt.

3.15 Bei eingeschalteter Kindersicherung

Programm wählen

Das Ein-/Ausschalten der Kindersicherung wird unter «Benutzereinstellungen» beschrieben.

▶KGerätetür schliessen.

Nebenstehende Anzeige erscheint.

Kindersicherung

▶KGewünschte, blinkende Programmtaste gedrückt halten und zusätzlich Taste «Schnellgang/Programmende» drücken.

Die Kontrolllampen der Zusatzfunktionen blinken.

Nach der Entriegelung kann das Gerät normal bedient werden. Die Kindersicherung wird automatisch aktiv, sobald das Programm gestartet wird.

Programm abbrechen

▶KBlinkende Programmtaste gedrückt halten.

▶KZusätzlich Taste «Schnellgang/Programmende» so oft drücken, bis nebenstehende Anzeige erscheint.

Entleeren 0h01

Ende 15:38

Der Programmteil «Entleeren» kann nicht übersprungen werden und wird vollständig ausgeführt.

3.16 WGerätetür während des Waschens öffnen

Das Öffnen der Gerätetür ist nur möglich, wenn die Kontrolllampe der Taste K leuchtet.

▶KTaste antippen.

Die Gerätetür öffnet sich. Wäsche kann nachgelegt oder entnommen werden.

▶KGerätetür schliessen.

Das Programm wird fortgesetzt.

Hinweis: Während einer Unterbrechung der Stromversorgung kann die Gerätetür nur mittels Notentriegelung geöffnet werden (siehe Seite 28). Der Programmablauf wird nach einer solchen Unterbrechung automatisch fortgesetzt.

3.17 WProgrammende

Wäsche vorzeitig entnehmen

Kurz vor Programmende wird während ca. 1–2 Minuten die Wäsche aufgelockert.

Hinweis: Bei gewähltem Dampfglätten wird die Dauer auf ca. 60 Minuten verlängert, um ein erneutes Knittern zu vermeiden.

▶KTaste drücken, um die Wäsche während des Auflockerns zu entnehmen.

Türöffnung

Die eingeschalteten Benutzereinstellungen bestimmen, ob sich die Gerätetür nach Programmende automatisch öffnet und ob Informationen zum Energieverbrauch angezeigt werden oder nicht.

«Automatische Türöffnung EIN»

Die Gerätetür öffnet nach Programmende automatisch, die Wäsche kann entnommen werden.

«Automatische Türöffnung AUS» und «EcoManagement AUS»

Nach dem Programmende erscheint während ca. 20 Minuten folgende Anzeige:

Programmende

KTaste drücken, um die Gerätetür zu öffnen und die Wäsche zu entnehmen.

«Automatische Türöffnung AUS» und «EcoManagement EIN»

Nach dem Programmende erscheint während ca. 20 Minuten folgende Anzeige:

Programmende

0,6kWh

53l

▶ Taste drücken, um die Geräte-tür zu öffnen und die Wäsche zu entnehmen.

Spülstopp

Die Wäsche bleibt im letzten Spülwasser liegen. Das Wasser muss abgepumpt werden, bevor die Wäsche entnommen werden kann.

Abpumpen mit Schleudern Abpumpen ohne Schleudern

▶ Taste 1x antippen.

▶ Taste 2x

antippen.

Hygieneempfehlung

- Falls nach dem Programmende nebenstehende Anzeige erscheint:

Hygieneempfehlung: min. 60 °C Programm

▶ Beim nächsten Waschgang eine Wäsche mit mindestens 60 °C durchführen.

- Falls nach dem Programmende nebenstehende Anzeige erscheint:

oder Gerätehygiene wählen

▶ Wäsche entnehmen.
▶ Gerätetür schliessen.
▶ Taste 5x drücken.

Das Programm «Geräte-hygiene» startet.

Nach jeder Benutzung

▶ Waschmittelfächer reinigen.
- Waschmittelschublade bis zum Anschlag herausziehen, damit sie trocknen kann.
▶ Ablagerungen und Fremdkörper aus dem Türbalg entfernen.
▶ Gerätetür anlehnen, damit Wäschetrommel und Türbalg trocknen können.

3.18 EcoManagement-Statistik

Der Energie- und Wasserverbrauch kann vor dem Programmstart oder nach dem Programmende angezeigt werden.

Gesamtverbrauch anzeigen

▶ Taste 3 Sekunden lang gedrückt halten.

Nebenstehende Anzeige erscheint.

Gesamtverbrauch

205kWh 4672l

Durchschnittsverbrauch anzeigen

▶ Taste erneut drücken.

Nebenstehende Anzeige erscheint.

Durchschnitt pro Charge

1,3kWh 65l

4 Benutzereinstellungen

Benutzereinstellungen können – falls kein Programm abläuft und keine Fehlermeldung angezeigt wird – bei offener oder geschlossener Gerätetür verändert werden.

4.1 Vorbereitung

Bevor die Benutzereinstellungen verändert werden können, muss die Fabrikationsnummer aufgerufen werden.

Benutzereinstellungen FN XXXXX XXXXXX

▶ Taste ▶ so lange gedrückt halten, bis nebenstehende Anzeige erscheint.

Die Benutzereinstellungen können verändert werden.

4.2 Sprache

Die Sprache wird bei der ersten Inbetriebnahme eingestellt. Sie kann geändert werden.

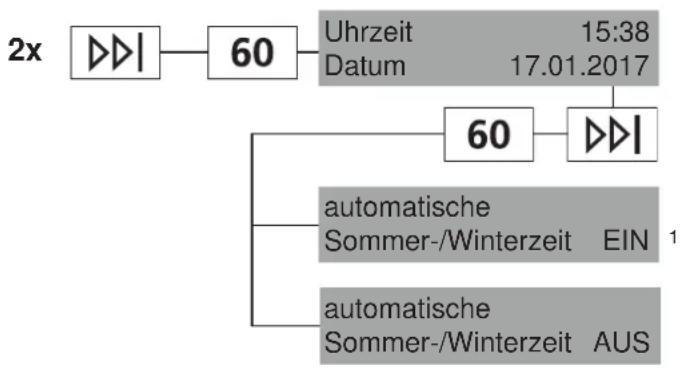

4.3 Datum und Uhrzeit

Uhrzeit und Datum müssen nach einem Stromunterbruch von ca. 5 Wochen neu eingestellt werden. Das Gerät darf nach der Einstellung während mindestens 30 Minuten nicht vom Stromnetz getrennt werden.

4.4 Schleuderdrehzahl

Eine Erhöhung der Schleuderdrehzahl wird nur geeigneten Programmen zugeordnet. Eine Reduktion der Schleuderdrehzahl wird allen Programmen zugeordnet.

4.5 EcoManagement

Bei eingeschalteter Funktion erscheinen bei Programmbeginn die Verbrauchsprognosen, bei Programmende die tatsächlichen Verbrauchswerte. Es können ausserdem die gespeicherten Verbrauchswerte gelöscht werden.

4.6 Startaufschubprogrammierung

Bei eingeschalteter Funktion «Programmstart» kann definiert werden, um welche Uhrzeit ein Programm starten soll. Bei eingeschalteter Funktion «Programmende» kann definiert werden, um welche Uhrzeit ein Programm enden soll.

4.7 WAquaPlus


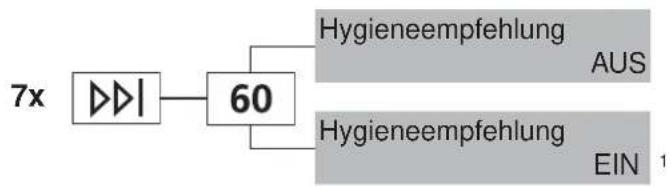

4.8 WHygieneinfo

4.9 WWeichwasser


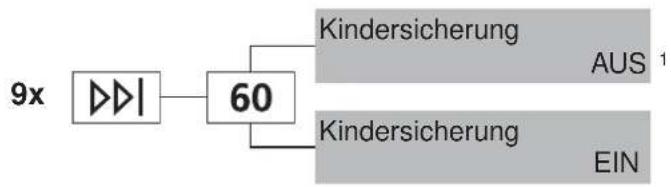

4.10 WKindersicherung


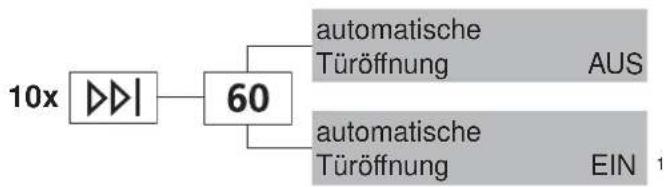

4.11 WTüröffnungsautomatik

• Standard: Normaler Wasserstand.
• mehr Wasser: Erhöhter Wasserstand.
  • +1 Spülen: 1 zusätzlicher Spülgang.
• mehr Wasser + 1 Spülen: Erhöhter Wasserstand, 1 zusätzlicher Spülgang.
• Hautschutz: Erhöhter Wasserstand, 2 zusätzliche Spülgänge.

Bei eingeschalteter Funktion wird immer dann ein Waschgang von mindestens 60 °C empfohlen, wenn aus hygienischer Sicht übel riechenden Belägen im Gerät vorgebeugt werden sollte.

Bei eingeschalteter Funktion wird durch Anpassung auf sehr weiches Wasser starke Schaumbildung vermieden.

Die Kindersicherung verhindert einen zufälligen Programmstart. Ein Programmstart kann nur durch gleichzeitiges Drücken von zwei Tasten erfolgen.

Bei eingeschalteter Funktion öffnet sich die Gerätetür bei Programmende automatisch. Bei ausgeschalteter Funktion kann die Gerätetür durch Drücken der Taste → geöffnet werden.

^1 Werkeinstellung

4.12 WAuflockern

Die Gerätetür kann jederzeit durch Drücken der Taste → geöffnet werden. Die Wäsche kann entnommen werden.

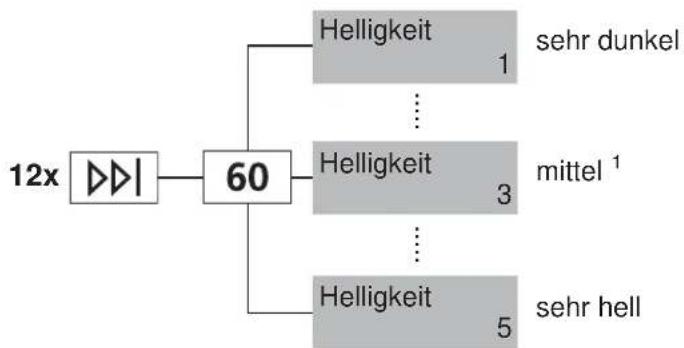

4.13 WHelligkeit

Die Anzeige kann an die jeweiligen Lichtverhältnisse angepasst werden.

4.14 WTastenton

Der Tastenton kann ein – und ausgeschaltet werden. Der Tastenton der Tas- ten ▶▶ und ▶kann nicht ausgeschaltet werden.

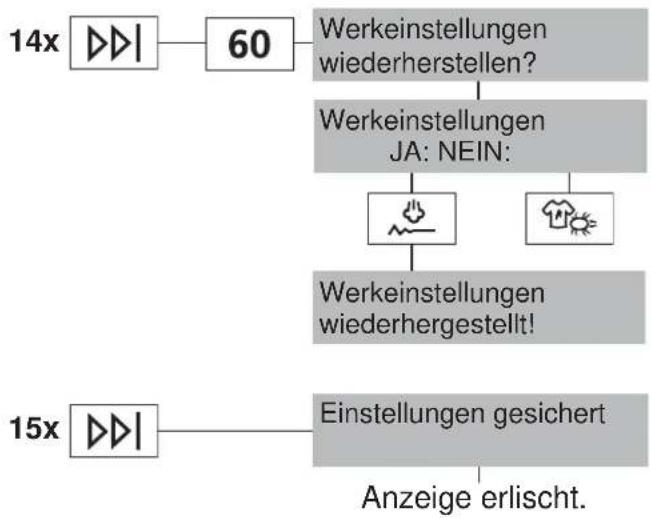

4.15 WWerkeinstellungen

Die Werkeinstellungen können wiederhergestellt werden. Die geänderte Sprache wird dabei nicht auf Werkeinstellung zurückgesetzt.

^1 Werkeinstellung

5 WPflege und Wartung

Bei richtiger Waschmitteldosierung reinigt sich das Innere des Gerätes von selbst. Waschmittelrückstände sofort mit einem weichen Tuch wegwischen, um Flecken zu vermeiden.

5.1 WWaschmittelschublade reinigen (nach Bedarf)

Waschmittelfächer reinigen

▶KWaschmittelschublade bis zum Anschlag herausziehen, Entriegelung nach links drücken und Waschmittelschublade ganz herausziehen.
▶KWaschmittelfächer auswaschen.
▶KKanal unter Vorwaschmittelfach I reinigen.

Saugheber und Absaugeröhrchen reinigen

▶KSaugheber 1 im Weichspülerfach nach oben ziehen.
▶KSaugheber 1 und Absaugeröhrchen 2 reinigen.
▶KSaugheber wieder richtig einsetzen.

5.2 WWassereinlauffilter reinigen

Überprüfen Sie nach Wartungsarbeiten die Dichtheit des Wassereinlaufes.

1

▶KFiltersieb 1 im Wassereinlauf periodisch kontrollieren und gegebenenfalls reinigen, um Verstopfungen zu vermeiden.

5.3 Notentleerung

Das Wasser im Gerät kann heiss sein. Verbrühungsgefahr! Vor einer Notentleerung abkühlen lassen.

Befindet sich bei verstopftem Wasserablauf, blockierter Ablaufpumpe, während einer Betriebsstörung oder eines Stromunterbruchs noch Wasser im Gerät, muss dieses wie folgt abgelassen werden:

▶KAblaufbehälter durch Andrücken im rechten unteren Bereich oder mithilfe der Klappe für Flüssigwaschmittel öffnen.

▶KAblaufbehälter ganz nach unten klappen. Er dient als Auffanggefäss für auslaufendes Wasser.

▶KFremdkörperfalle durch vorsichtiges Drehen nach links etwas lösen und Wasser kontrolliert ablassen.

▶KFremdkörperfalle durch Drehen nach rechts schliessen und Ablaufbehälter nach vorne wegziehen.

▶KAblaufbehälter leeren, wieder einsetzen und waagerecht bis zum Anschlag einschieben.

Hinweis: Zum Ablaufen des Wassers kann der Ablaufbehälter entfernt und an dessen Stelle ein grösseres Gefäss unterstellt werden. Im Gerät können sich bis zu 30 Liter Wasser befinden.

5.4 Fremdkörperfalle reinigen

Hinweis: Fremdkörperfalle in regelmässigen Abständen reinigen sowie immer nach dem Waschen von z. B. Tierdecken oder anderen, stark flusenbildenden Wäscheteilen.

▶KRestwasser ablassen (siehe Seite 26).

▶KFremdkörper (Knöpfe, Münzen usw.) aus dem Bereich des Flügelrades 1 entfernen.

2

▶KMithilfe des Öffners der Notentriegelung 2 kontrollieren, ob sich das Flügelrad der Ablaufpumpe drehen lässt.

Hinweis: Das Flügelrad 1 lässt sich ruckartig drehen. Dies ist konstruktionsbedingt und weist nicht auf Fremdkörper oder einen Defekt hin. Falls sich das Flügelrad nicht drehen lässt, kontaktieren Sie bitte unseren Service.

▶KFremdkörperfalle bis zum Anschlag einschieben und bis zum Anschlag nach rechts eindrehen.

▶KAblaufbehälter einsetzen und zuklappen.

5.5 Gerätetür bei Stromausfall öffnen

Warten Sie, bis die Wäschetrommel ganz stillsteht. Eine sich noch drehende Wäschetrommel stellt eine erhebliche Verletzungsgefahr dar.

- KWasserhahn schliessen und Gerät vom Stromnetz trennen.

▶KAblaufbehälter durch Andrücken im unteren Bereich oder mithilfe der Klappe für Flüssigwaschmittel öffnen.

▶KAblaufbehälter ganz nach unten klappen. Falls nötig, Notentleerung durchführen.

1

▶KAblaufbehälter entfernen.

▶Köffner zur Notentriegelung 1 aus Halterung nehmen.

a. 2

▶KÖffner in blaue Öffnungskappe 2 stecken und in Pfeilrichtung ziehen.

a. bei Türanschlag rechts

b. bei Türanschlag links

Die Gerätetür springt auf.

Hinweis: Falls der Öffner zur Notentriegelung nicht mehr vorhanden ist, kann auch ein Schraubendreher verwendet werden.

6 Störungen selbst beheben

Folgende Störungen können Sie unter Umständen selbst beheben. Ist das nicht möglich, notieren Sie sich die komplette Störungsmeldung (Meldung, F- und E-Nummer) und rufen Sie den Service an.

6.1 Störungsmeldungen

Anzeige mögliche Ursache Behebung

A2Wasserablauf prü-fen	Die Fremdkörperfalle ist verstopft.Die Ablaufpumpe ist blo-ckiert.Der Ablaufschlauch ist geknickt.Der Ablauf bzw. Siphon ist verstopft.	KUrsache überprüfen (siehe Seite 27).KTaste ▶□l drücken.KProgramm neu starten.
A3Fremdkörperfallereinigen	Die Fremdkörperfalle ist verstopft.	KUrsache überprüfen (siehe Seite 27).KTaste ▶□l drücken.KProgramm neu starten.
A5Schleuderabbruch:Unwucht	Grosse Wäschestücke liegen einseitig in der Wäschetrommel.	KGrosse und kleine Wäschestücke gemeinsam waschen.
	Kopfkissen oder Ähnliches wurde mitgewas-schen.	KKopfkissen entfernen.KWäsche erneut schleudern.KKopfkissen separat schleudern.
	Wäschestücke haben sich ineinander verwi-ckelt.	KWäschestücke voneinander trennen.KBett- und Kissenbezüge schliessen.KWäsche erneut schleudern.
A6Fremdkörperfalle prüfen	Die Fremdkörperfalle fehlt oder ist nicht richtig eingesetzt.	KUrsache überprüfen (siehe Seite 27).KTaste ▶□l drücken.KProgramm neu starten.
A9Wasserhahn offen?	Der Wasserhahn ist ge-schlossen.Das Filtersieb (Zuleitung) ist verstopft.Wasserversorgung ist un-terbrochen.Wasserdruck ist zu ge-ring.	KFiltersieb reinigen bzw. Wasserversorgung wiederherstellen (siehe Seite 25).KTaste ▶□l drücken.KProgramm neu starten.

Anzeige mögliche Ursache Behebung

F6/E77siehe AnleitungFN XXXXX XXXXXX	Der Leckwasserschutz wurde ausgelöst.	KWasserhahn schliessen.KKomplette Störungsmeldung sowie FN des Gerätes notieren.KTaste drücken.KService anrufen.
FXX/EXXsiehe AnleitungFN XXXXX XXXXXX	Verschiedene Situationen können zu einer "F" Mel-dung führen.	KTaste krücken.KStromversorgung während ca. 1 Minu-te unterbrechen.KStromversorgung wieder einschalten und ein neues Programm wählen.
	Falls Störung erneut erscheint:	KKomplette Störungsmeldung sowie FN des Gerätes notieren.KWasser- und Stromversorgung unter-brechen.KBei Wäsche in der Maschine: Notent-leerung durchführen, Notentriegelung betätigen und Wäsche entnehmen.KService anrufen.
H20	Der Wasserzähler im Zu-laufschlauch ist defekt. Das Waschen ist trotz-dem problemlos möglich. Der angezeigte Wasserverbrauch kann vom tatsächlichen Verbrauch ab-weichen.	KService anrufen.
U1/E27siehe AnleitungFN XXXXX XXXXXX	Fehlerhafter elektrischer Anschluss.Überspannung.	KTaste krücken.KStromversorgung während ca. 1 Minu-te unterbrechen.KStromversorgung wieder einschalten und ein neues Programm wählen.
	Falls Störung erneut erscheint:	KHausinstallation durch Elektroinstalla-teur kontrollieren lassen.KKomplette Störungsmeldung sowie FN des Gerätes notieren.KStromversorgung unterbrechen.KService anrufen.

Anzeige mögliche Ursache Behebung

Schaum im Haupt-waschen:Spülen verlängert	Bei sehr starker Schaumbildung wird das Programm automatisch um einen Spülgang erweitert. Das Waschresultat wird dadurch verbessert, verlängert jedoch die Programmdauer.	KWaschmitteldosierung beim nächsten Waschgang verringern.KWaschmitteldosierung an die Wasser-härte anpassen (siehe Seite 14).
Hygieneempfehlung	Während längerer Zeit wurde kein Waschgang mit einer Temperatur von mindestens 60 °C durchgeführt.	KBei einem der nächsten Waschgänge eine Wäsche mit mindestens 60 °C durchführen.Oder:KProgramm «Gerätehygiene» ohne Wäsche durchführen (siehe Seite 19).
Einlaufwasser sehr kalt:Aufheizen verlän-gert	Einlaufwasser ist sehr kalt. Das Aufheizen wird verlängert.	KKeine Massnahme nötig.
Zu viel Wäsche:Aufheizen verlän-gert	Das gewählte Programm ist für eine kleinere Wäschemenge vorgesehen. Das Aufheizen und evtl. das Spülen wird verlän-gert.	KWäschemenge an die max. Beladungsmenge anpassen (siehe Seite 12).
Grosse Unwucht:Schleudern verlän-gert	Das Gerät optimiert die Verteilung der Wäsche, um die Unwucht auszu-gleichen. Das Endschleudern wird verlängert.	KGrosse und kleine Wäschestücke gemeinsam waschen, um grosse Un-wucht zu vermeiden.

6.2 WWeitere mögliche Probleme

ProblemWmögliche UrsacheWBehebung

Die Wäsche ist nicht oder nur un-genügend geschleudert worden.	Die eingestellte Schleu-derdrehzahl ist zu nied-rig.	KSchleuderdrehzahl beim nächsten Waschgang erhöhen (siehe Seite 21).
	Zu grosse Unwucht in der Wäschetrommel	KGrosse und kleine Wäschestücke gemeinsam waschen.
	Es wurde «Dampfglätten» gewählt und das Gerät stand schief.	KAusrichtung des Gerätes gemäss Installationsanleitung optimieren.
Es treten starke Vibrationen während des Schleuderns auf.	Die Transportsicherung wurde nicht entfernt.	KTransportsicherung entfernen (siehe Seite 4).
	Die Gerätefüsse sind nicht richtig eingestellt.	KGerätefüsse so ausrichten, dass das Gerät waagerecht steht.
	Die Wäschetrommel konnte nicht optimal aus-gewuchtet werden.	KGrosse und kleine Wäschestücke gemeinsam waschen.
Die Gerätetür kann bei Programmende nicht mit der Taste geöffnet werden.	Die Gerätetür ist ver-klemmt.	KIm Verschlussbereich (Vorderkante der Gerätetür) auf die Gerätetür drücken.KTaste erneut drücken.
	Die Stromversorgung ist unterbrochen.	KNotentriegelung betätigen (siehe Seite 28).
Wassergeräusche nach Programmen-de beim Drehen der Wäschetrom-mel von Hand.	Zum Ausgleichen der Un-wucht wird Wasser in die Mitnahmerippen gefüllt.	KDas Wasser wird automatisch abge-pumpt. Keine Massnahmen nötig.
Rückstände oder Wasser im Vered-lerfach	Saugheber im Veredler-fach fehlt oder ist nicht richtig eingesetzt.	KSaugheber richtig einsetzen (siehe Seite 25).
	Saugheber bzw. Absau-geröhrchen ist verstopft.	KSaugheber und Absaugeröhrchen rei-nigen (siehe Seite 25).

Problem mögliche Ursache Behebung

Rückstände von Pulverwaschmittel im Waschmittelfach.	▪ Feuchtes oder verklump-tes Waschmittel.	▸KWaschmittel trocken lagern.
	▪ Waschmittelfach ist feucht und es wurde ein Startaufschub gewählt.	▸KWaschmittelfach vor dem Einfüllen tro-cken reiben.
	▪ Fliessdruck des Wassers ist zu gering.	▸KWasserhahn ganz öffnen.
	▪ Wassereinlauf ist ver-kalkt.	▸KWasserzufuhr prüfen und gegebenen-falls Filtersieb reinigen (siehe Seite 25).
	▪ Klappe a wurde in Positi-on 1 für Flüssigwaschmit-tel eingesetzt.	▸KKlappe a herausziehen und in Position 2 einsetzen (siehe Seite 13).
Noch trockene Wä-sche nach Pro-grammende – kei-ne Fehlermeldung.	▪ «Demomodus» ist einge-schaltet.	▸KGerätetür öffnen.▸KTasten und Kgedrückt hal-ten.▸KGleichzeitig Taste drücken.In der Anzeige steht «Demomodus EIN».▸KTaste Kdrücken.In Anzeige steht «Demomodus AUS».▸KTaste K so oft drücken, bis die An-zeige erlischt.

6.3 WUnbefriedigende Waschergebnisse

ErgebnisWmögliche UrsacheWBehebung

Weisse Rückstände auf der Wäsche	Schlecht lösliche Bestandteile des Waschmittels könne trotz intensiven Spülens auf der Wasche zurückbleiben.	Wäsche schütteln oder ausbürsten.Wäsche mit wenig Waschmittel erneut waschen.Flüssigwaschmittel ohne Zeolith verwenden.Zusatzfunktion wählen.
Graue Rückstände auf der Wäsche	Rückstände von Fett- und Schmutzteilen.Seifen- oder Fettläuse	Waschmitteldosierung erhöhen.Vollwaschmittel verwenden.Waschmitteldosierung der Wasserhärte und dem Verschmutzungsgrad der Wäsche anpassen (siehe Seite 14).
	Wäschetrommel ist überladen.	Weniger Wäsche in die Wäschetrommel geben (siehe Seite 12).
Harte Wäsche	Schlechte Spülwirkung durch sehr weiches Wasser (unter 15 °fH)	Benutzereinstellung «Weichwasser» wählen (siehe Seite 23).
Waschergebnis mit Colorwaschmittel ungenügend	Verwendetes Waschmittel enthält keine Bleichmittel.	Waschmittel mit Bleichmittel verwenden (siehe Seite 13).
	Unüblich hohe Verschmutzung der Wäsche.	Intensiveres Programm, z. B. Verschmutzungsgrad «stark verschmutzt», wählen.
Waschergebnis mit Flüssigwaschmittel ungenügend	Flüssigwaschmittel enthalten keine Bleichmittel.	Waschmittel mit Bleichmittel verwenden (siehe Seite 13).
Ablagerungen auf Wäsche bei Verwendung von Seifenwaschmittel	Wasserhärte ist zu hoch.	Seifenwaschmittel sollte nur bei einer Wasserhärte unter 25 °fH verwendet werden (siehe Seite 14).
Spülwirkung unge-nügend	Überdosierung des Waschmittels.	Waschmitteldosierung an Wasserhärte und Verschmutzungsgrad anpassen (siehe Seite 14).
	Sehr weiches Wasser (unter 15 °fH)	Benutzereinstellung «Weichwasser» wählen (siehe Seite 23).

Ergebnis mögliche Ursache Behebung

FleckenbildungK·Rostflecken		KTaschen von Kleidungsstücken ausbürsten.
		Chemischer EinflussRückstände von Haarpflegeprodukten, Kosmetika oder Pflanzen können zusammen mit der Waschlauge chemische Reaktionen auslösen, die zu Flecken führen können.	KKleidungsstücke mit Metallteilen separat waschen.
Verfärbte WäscheK·Abfärbende Textilien wurden mitgewaschen.		KFarbige und weisse Textilien getrennt waschen.KPflegeetikette beachten (siehe Seite 8).
Riss-/LochbildungK·Wäschestücke mit offenen Reisverschlüssen oder Haken wurden mitgewaschen.		KTaschen von Kleidungsstücken leeren.

7 Ersatzteile

Bei Bestellungen bitte Produktfamilie und genaue Bezeichnung angeben.

Ablaufschlauch 1,5 m/4,0 m

Öffner zur Not- entriegelung

FremdkörperfalleKAblaufbehälter

Schaer ⚫ Welchspiler Pummoloblaste

Klappe für Flüssig- waschmittel

8 Technische Daten

Abmessungen Schleuderdrehzahl

HöheK85 cmK400, 600, 800, 1000, 1200,

BreiteK59,5 cm

TiefeK62,5 cm

GewichtK64 kg

Förderhöhe PumpeK1,2 mKSiehe Typenschild:

FüllmengeK8 kg Trockenwäsche

Sanitäranschluss

Anschluss WasserzuleitungKKaltwasser G ^3/4 "

Erlaubter Druck WasserzuleitungK0,1–0,6 Mpa (1–6 bar)

Max. Förderhöhe AblaufpumpeK1,2 m

1400, 1500 U/min

Elektrischer Anschluss

▶KAblaufbehälter öffnen.

Das Typenschild befindet sich neben der Fremdkörperfalle.

8.1 WHinweis für Prüfinstitute

Normprogramme einstellen gemäss EN 60456 :

ProgrammWFüllmenge

Standardprogramm 60 °CK8 kg oder 4 kg

Standardprogramm 40 °CK4 kg

▶KTaste ◇ ± 1x drücken.

▶KTaste ◇+ 2x drücken.

8.2 WEffizienteste Programme

Für normal verschmutzte Baumwollwäsche bei 60 °C oder 40 °C.

Um Energie zu sparen, ist bei diesen Programmen die tatsächliche Wassertemperatur tiefer als die angezeigte Programmtemperatur. Durch die längere Waschdauer wird aber trotzdem eine sehr gute Waschleistung erreicht.

ProgrammWFüllmenge		Programmdauer	Wasser	Energie	Restfeuchte
	kg	Std./min.	l	kWh	%
Baumwolle 60^^1	8K3h30K55K1,00K44
	4K3h10K36K0,70K44
Baumwolle 40^^1	4K3h10K36K0,58K44

^1 ▶KStandardprogramm wählen (siehe Seite 15).

8.3 WVerbrauchswerte

Die angegebenen Verbrauchsdaten und Programmdauern sind Richtwerte. Sie beziehen sich auf die maximale Füllmenge und können sich ändern, z. B. bei Frottierwäsche, sehr kaltem Zulaufwasser, dem gewählten Verschmutzungsgrad oder bei kleineren Füllmengen. Die angezeigte Restdauer und die Uhrzeit bei Programmende passen sich dabei an.

Koch- und Buntwaschprogramme

ProgrammWBeladung	Drehzahl1		Dauer	Wasser	Energie
	kg	U/min	Std./min	Liter	kWh
Kochwäsche 95 °CK1-8K1200K2h10K75K2,2
Buntwäsche 60 °CK1-8K1200K1h30K65K1,4
Buntwäsche 40 °CK1-8K1200K1h15K70K0,8
Buntwäsche 30 °CK1-8K1200K1h10K70K0,5
Buntwäsche 20 °CK1-8K1200K1h00K70K0,3
Wolle 30 °CK1-2,5	800K0h50K52K0,3
Handwäsche 20 °C	1-2	600K0h48K58K0,2

^1 Werkeinstellung

Extraprogramme

ProgrammWBeladung					Drehzahl1	Dauer	Wasser	Energie
		kg		U/min	Std./min	Liter	kWh
Dampfglätten	1-1,5	0	0h23	1 0,1
Imprägnieren	20 °C	1-3	800	0h28	12 0,1
Gerätehygiene	0	0	0h38	9 0,7

^1 Werkeinstellung

8.4 WProduktdatenblatt

Gemäss EU-Verordnung Nr. 1061/2010

Marke - SIBIR AG
Die Modellkennung entspricht den ersten Stellen auf dem Typenschild.	- 11011
Nennkapazität Baumwollwäsche bei vollständiger Befül-lung	kg	8
Energieeffizienzklasse	-	A+++
Energieverbrauch von x kWh/Jahr1	kWh/Jahr 175
Energieverbrauch des Standardprogramms«Baumwolle 60 °C» bei vollständiger Befüllung	kWh	1,00
Energieverbrauch des Standardprogramms«Baumwolle 60 °C» bei Teilbefüllung	kWh	0,70
Energieverbrauch des Standardprogramms «Baumwolle40 °C» bei Teilbefüllung	kWh	0,58
Leistungsaufnahme im Aus-Zustand	W	0,00
Leistungsaufnahme im nichtausgeschalteten Zustand	W	0,00
Wasserverbrauch von x l/Jahr2	l/Jahr	9900
Schleudereffizienzklasse X auf einer Skala von G (gerings-te Effizienz) bis A (höchste Effizienz)	-	A
Maximale Schleuderdrehzahl	U/min	1500
Restfeuchte	%	45
Standard-Baumwollprogramme3		Baumwolle 60 °CBaumwolle 40 °C
Programmdauer des Standardprogramms«Baumwolle 60 °C» bei vollständiger Befüllung	min	210
Programmdauer des Standardprogramms«Baumwolle 60 °C» bei Teilbefüllung	min	190
Programmdauer des Standardprogramms«Baumwolle 40 °C» bei Teilbefüllung	min	190
Dauer des nichtausgeschalteten Zustands	min	0
Luftschallemmission beim Waschen4	dB (A) 49
Luftschallemmission beim Schleudern5	dB (A) 74

1 Energieverbrauch von x kWh/Jahr auf der Grundlage von 220 Standardwaschzyklen für 60 °C und 40 °C-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab.
2 Wasserverbrauch von x l/Jahr auf der Grundlage von 220 Standardwaschzyklen für 60 °C und 40 °C-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Gerätes ab.
3 Standard-Baumwollprogramme auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.
4 Luftschallemission beim Waschen im Standardprogramm «Baumwolle 60 °C» bei vollständiger Befüllung.
5 Luftschallemission beim Schleudern im Standardprogramm «Baumwolle 60 °C» bei vollständiger Befüllung.

8.5 VAS Vibration Absorbing System

Stellt die Gerätesteuerung beim Schleuderanlauf eine grössere Unwucht fest, wird das Schleudern ein- oder mehrmals unterbrochen. Das Gerät versucht in diesem Fall, die Wäsche besser in der Wäschetrommel zu verteilen.

Beim Schleudern wird die Wäschetrommel auf allen Drehzahlstufen bei Bedarf aktiv ausgewuchtet, indem die hohlen Mitnehmerrippen mit der notwendigen Wassermenge befüllt werden. Dadurch wird die Wäsche geschont und optimal entwässert.

8.6 Sparautomatik

In den ersten Minuten eines Programmablaufs wird von der Gerätesteuerung die Art und Menge der eingefüllten Wäsche festgestellt.

Die weitere Wasserdosierung wird auf die eingefüllte Wäsche optimiert, sodass nur die wirklich benötigte Wassermenge verbraucht wird.

8.7 Standby-Sparautomatik

Zur Vermeidung von unnötigem Energieverbrauch ist das Gerät mit einer Standby-Sparautomatik ausgerüstet.

Einige Minuten nach Programmende erlöschen sämtliche Anzeigen. Der Stromverbrauch wird auf ein absolutes Minimum reduziert. Dennoch bleiben die Sicherheitsfunktionen aktiv.

9 WTipps rund ums Waschen

9.1 WEnergie und Wasser sparen

• Die maximale Füllmenge der jeweiligen Programme möglichst ausnutzen.
• Nur bei besonders schmutziger Wäsche oder hartnäckigen Flecken «Vorwaschen» oder «Einweichen» wählen.
• Für leicht verschmutzte Wäsche ohne Flecken das Hauptwaschprogramm «20 °C» oder die Zusatzfunktion «Sprint» wählen.
• Zusatzfunktion «Eco» wählen, falls die Programmdauer oder die keimtötende Wirkung hoher Waschtemperaturen keine Rolle spielt.

Schleuderdrehzahl

Für den Energieverbrauch des nachfolgenden Trocknens ist die eingestellte Schleuderdrehzahl bestimmend. Je höher die eingestellte Drehzahl, desto niedriger ist die Restfeuchte der Wäsche bei Programmende.

U/min	1500K1400K1200K1000K800K600K400
Restfeuchte(Baumwolle)	~44%K~47%K~52%K~60%K~70%K~90%K~110%

Türöffnungsautomatik

Betreiben Sie das Gerät mit eingeschalteter Türöffnungsautomatik. Nach dem Öffnen der Gerätetür geht das Gerät sofort in den Zustand mit tiefstmöglichem Standby-Verbrauch über.

9.2 WSchäden vermeiden

• Pflegesymbole auf den Etiketten der Textilien beachten.
• Darauf achten, dass die gewählte Waschtemperatur mit dem empfohlenen Temperaturbereich des Waschmittels übereinstimmt, um eine optimale Wirkung des Waschmittels zu gewährleisten.
• Farbige und weisse Textilien nicht zusammen waschen.
• Taschen von Kleidungsstücken leeren bzw. nach aussen drehen. Fremdkörper (Münzen, Nägel, Büroklammern usw.) entfernen.
• Taschen von Arbeitskleidern aus der Metallindustrie ausbürsten. Metallspäne verursachen Wäscheschäden und Rostflecken.
• Reissverschlüsse, Haken und Ösen schliessen. Diese können Wäsche und Wäschetrommel beschädigen.
• Bettanzüge und Kissen schliessen, Stoffgürtel und Schürzenbänder zusammenbinden, um unentwirrbare Knäuel zu vermeiden.
• Kleinere Wäschestücke (z. B. Nylonstrümpfe, Gürtel) oder solche mit Reissverschlüssen und Haken in einem Wäschesack oder einem Kissenbezug waschen.
• Spezielle Flecken vor dem Waschen mit entsprechenden Mitteln entfernen.
• Stark verschmutzte Stellen (Kragen, Manschetten usw.) mit Seife, Spezialwaschmittel oder Paste vorbehandeln.
• Textilien wie Hunde- oder Pferdedecken mit vielen Haaren vor dem Waschen ausbürsten.

10 Entsorgung

10.1 Verpackung

Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf umweltfreundliche Weise entsorgen.

10.2 Sicherheit

Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden:

KTrennen Sie das Gerät vom Stromnetz. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen. Schneiden Sie anschliessend das Netzkabel am Gerät ab.
▶KEntfernen Sie den Türverschluss oder machen Sie ihn unbrauchbar.

10.3 Entsorgung

• Symbol «durchgestrichene Mülltonne» erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Solche Geräte können gefährliche und umweltgefährdende Stoffe enthalten.
• Diese Geräte sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei.
• Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

11 Notizen

12 Kurzanleitung

Bitte lesen Sie zuerst die Sicherheitshinweise in der Bedienungsanleitung.

Programm starten

▶KGerät einschalten und Wasserhahn aufdrehen.
▶KTaste —○ drücken. Gerätetür öffnet sich.
▶KWäsche einfüllen.
▶KWaschmittel in Waschmittelschublade einfüllen.

▶KProgramm und ggf. Zusatzfunktionen wählen. Programm startet automatisch nach 20 Sekunden.

Nach Programmende

▶KTaste —○ drücken und Wäsche entnehmen.
▶KWaschmittelfächer reinigen.
▶KGerätetür anlehnen, nicht vollständig schliessen.

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns bitte stets die Fabrikationsnummer (FN) und die Bezeichnung Ihres Gerätes. Diese Angaben finden Sie auf dem Garantieschein, der Original-Rechnung und dem Typenschild Ihres Gerätes. Sie können sie zusätzlich hier notieren oder den mit dem Gerät gelieferten Servicekleber anbringen:

FN:

Gerät:

Bei Betriebsstörungen erreichen Sie das nächste Service-Center der SIBIR Group AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0844 848 848.

Anfragen, Bestellungen, Servicevertrag

Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an unseren Hauptsitz in Spreitenbach, Tel. [phone]. Für den Unterhalt aller Produkte haben Sie die Möglichkeit, im Anschluss an die Garantiezeit ein Serviceabonnement abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.
