BEDIENUNGSANLEITUNG UGI 1041/A+ BAUKNECHT

VOR DER INBETRIEBNAHME DES GERÄTES 5 INFORMATIONEN ZUM UMWELTSCHUTZ 5 ALLGEMEINE HINWEISE UND RATSCHLÄGE 6 LERNEN SIE IHR GERÄT KENNEN 7 REINIGUNG UND WARTUNG 10 KUNDENDIENST 10

VOR DER INBETRIEBNAHME DES GERÄTES

- Das von Ihnen gekaufte Gerät ist ausschließlich für den Hausgebrauch

Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Gerätebeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden.

Heben Sie diese Anleitung zum Nachschlagen gut auf.

1. Nach dem Auspacken das Gerät auf Beschädigungen überprüfen und sicherstellen, dass die Türen einwandfrei schließen. Mögliche Schäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden.
2. Warten Sie vor der Inbetriebnahme des Gerätes mindestens zwei Stunden, damit der Kühlkreis seine volle Funktionstüchtigkeit erreichen kann.
3. Die Installation und der elektrische Anschluss müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden
4. Vor der Inbetriebnahme das Innere des Gerätes reinigen.

INFORMATIONEN ZUM UMWELTSCHUTZ

1. Verpackung

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Entsorgung

Das Gerät ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE). Bei einer korrekten Entsorgung des Gerätes durch den Benutzer werden Gefahren für die Umwelt und die Gesundheit ausgeschlossen.

Das Symbol auf dem Gerät oder dem Begleitdokument weist darauf hin, dass dieses Gerät nicht wie Hausmüll behandelt werden darf, sondern bei speziellen Sammel- und Recyclingstellen für Elektro- und Elektronik-Altgeräte abzugeben ist. Vor der Entsorgung des Gerätes das Speisekabel durchtrennen, Türen und Ablageflächen entfernen, damit das Gerät funktionsuntüchtig ist und keine Gefahrenquelle für spielende Kinder darstellen kann. Bei der Entsorgung die örtlichen Bestimmungen zur Abfallbeseitigung beachten und das Gerät bei den zugelassenen Entsorgungsbetrieben abliefern; das Gerät auf keinen Fall, auch nicht für wenige Tage, unbewacht stehen lassen, da es eine Gefahrenquelle für spielende Kinder darstellen kann. Für weitere Informationen zu Behandlung, Entsorgung und Recycling dieses Gerätes das zuständige örtliche Amt, das

Abfallentsorgungsunternehmen oder den Händler kontaktieren, bei dem das Gerät gekauft wurde.

Information:

Dieses Gerät ist FCKW-frei. Der Kältekreislauf enthält R134a (HFC) oder R600a (HC), siehe Typenschild im Innenraum. Für Geräte mit Isobutan (R600a): Isobutan ist ein Naturgas ohne umweltschädigende Auswirkungen, es ist jedoch entflammbar. Die Leitungen des Kältekreises müssen daher unbedingt auf ihre Unversehrtheit überprüft werden. Dieses Gerät könnte fluorierte Treibhausgase im Sinne des Kyoto-Protokolls enthalten. Das Kühlmittel befindet sich in einem hermetisch versiegelten System. Kühlmittel: R134a hat ein Treibhauspotential (GWP) von 1300.

Konformitätserklärung

- Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:
• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt);
• Schutzvorschriften der EG-Richtlinie 2004/108 "EMV".

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

INSTALLATION

• Zum Transport und zur Installation des Geräts sind zwei oder mehrere Personen erforderlich.
• Beim Auf- bzw. Umstellen des Gerätes darauf achten, dass der Fußboden nicht beschädigt wird (z. B. Parkett).
• Während der Installation sicherstellen, dass das Gerät nicht auf dem Stromkabel steht.
• Das Gerät nicht neben einer Wärmequelle aufstellen.
• Zur Gewährleistung einer angemessenen Belüftung ausreichend Freiraum über und neben dem Gerät lassen.
  • Die Belüftungsöffnungen des Gerätes nicht abdecken oder zustellen.
  • Die Leitungen des Kühlkreislaufs dürfen nicht beschädigt werden.
• Installieren Sie und nivellieren Sie das Gerät auf einer tragfähigen Fußbodenfläche und wählen Sie dazu einen seinen Abmessungen und seinem Verwendungszweck angemessenen Raum.
• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Das Gerät ist für den Einsatz in Räumen mit nachstehenden Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind: Der Gerätebetrieb könnte beeinträchtigt werden, wenn das Gerät über längere Zeit bei höheren oder tieferen Temperaturwerten als denen des vorgeschriebenen Bereichs läuft.

Klimaklasse	Raumtemp. (°C)	Raumtemp. (°F)
SN von 10 bis 32 von 50 bis 90
N von 16 bis 32 von 61 bis 90
ST von 16 bis 38 von 61 bis 100
T von 16 bis 43 von 61 bis 110

- Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der in der Wohnung übereinstimmt.

- Weder Einzel- noch Mehrfachadapter oder Verlängerungskabel verwenden.

- Verwenden Sie zum Anschluss an die Wasserleitung den im Lieferumfang des neuen Geräts einbegriffenen Schlauch und nicht den Ihres Vorgängergeräts.

• Die Änderung oder der Ersatz des Netzanschlusskabel sind ausschließlich qualifizierten Technikern vorbehalten.

- Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

SICHERHEIT

• Kein Benzin, Gas oder andere entflammbare Stoffe in der Nähe des Geräts oder anderer Haushaltsgeräte aufbewahren oder verwenden. Durch die ausströmenden Dämpfe bestände Brand- oder Explosionsgefahr.
• Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.
• Verwenden Sie keine elektrischen Geräte in den Geräteräumen, wenn diese nicht denen vom Hersteller genehmigten entsprechen.
• Dieses Gerät sollte von Kindern, Behinderten und im Umgang mit dem Gerät unerfahrenen Personen nur nach einer Einweisung zum Gebrauch und unter Aufsicht benutzt werden.
• Kindern das Spielen und Verstecken im Gerät untersagen, um Erstickungs- und Einschließgefahr zu vermeiden.
• Die in den Kälteakkus enthaltene (ungiftige) Flüssigkeit nicht verschlucken (nicht bei allen Modellen).
• Eiswürfel oder Wassereis nicht sofort nach der Entnahme aus dem Gefrierraum verzehren, da sie Kälteverbrennungen hervorrufen können.

GEBRAUCH

• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung unterbrechen.
• Sämtliche Geräte mit Eisbereiter und Wasserspender müssen ausschließlich an eine Trinkwasserleitung angeschlossen werden (mit Wasserleitungsdruck zwischen 0,17 und 0,81 MPa (1,7 und 8,1 bar)). Nicht direkt an die Wasserleitung angeschlossene Eisbereiter bzw. Wasserspender dürfen nur mit Trinkwasser gefüllt werden.
• Das Kühlabteil nur zur Lagerung frischer Lebensmittel und das Gefrierabteil nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zum Herstellen von Eiswürfeln verwenden.
• Keine Glasbehälter mit flüssigem Inhalt in das Gefrierabteil stellen, da diese platzen können.

Der Hersteller übernimmt keine Haftung bei Nichtbefolgen oben angeführter Ratschläge und Vorsichtsmaßnahmen.

LERNEN SIE IHR GERÄT KENNEN

In dem Gerfrierschrank „-en*Sie gekauft haben, können Sie frische und gekochte Lebensmittel problemlos einfrieren, Tiefkühlprodukte lagern und Eiswürfel herstellen. Bitte lesen Sie die vorliegende Gebrauchsanweisung genau durch; sie enthält nützliche Ratschläge, wie Sie das Gerät am besten handhaben können.

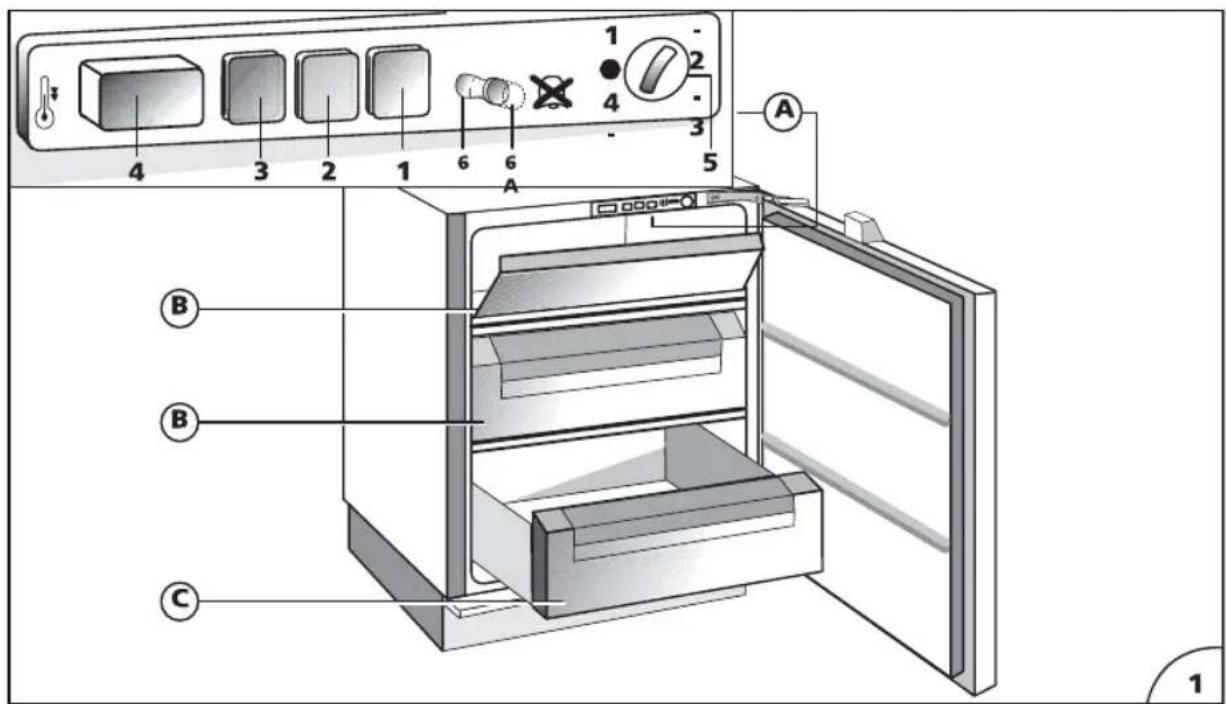

BESCHREIBUNG DES GERÄTES (Abb. 1)

A) Bedienungspaneel

1. Netzkontrollampe (grün)
2. Kontrollampe (rot) Alarm mit Tonwarner
3. Kontrollampe (gelb) Schnellgefrieren
4. Schnellgefrierschalter
5. Thermostat
6. Tonwarner bei offener Tür (wenn vorhanden)
   C) Auszug zum Lagern von Tiefkühlprodukten

B) Auszug für das Einfrieren und Lagern von Tiefkühlprodukten

Einige Modelle sind mit Behältern ausgestattet, die (eutektische) Kältemittel enthalten: diese sind von der Rückseite des Korbs (C) zu entfernen und nebeneinander in den Korb selbst zu stellen.

INSTALLATION

Versichern Sie sich, daß das Gerät nicht beschädigt ist. Mögliche Transportschäden müssen dem Händler innerhalb von 24 Stunden nach Anlieferung gemeldet werden. Stellen Sie das Gerät an einem trockenen, gut belüfteten Ort auf. Vermeiden Sie es, das Gerät unmittelbar neben einer Wärmequelle, z. B. Öfen, Herde usw., aufzustellen. Falls dies unumgänglich sein sollte, sind Isolierplatten zwischen dem Gerät und dem Herd vorzusehen. Die Platten erhalten Sie in allen Fachgeschäften. Vermeiden Sie es ebenfalls, das Gerät direkter Sonnenbestrahlung auszusetzen. Das Gerät muß auf einer ebenen und stabilen Fläche aufgestellt werden, wobei die Anweisungen auf der Rückseite der Installations-Schablonen, die Sie im Inneren des Gerätes finden, eingehalten werden müssen. Lassen Sie das Gerät einige Stunden ruhen, bevor Sie es in Betrieb nehmen. In der Zwischenzeit können Sie den Innenraum mit einem Schwamm und einer Lösung aus warmem Wasser und Essig reinigen und die Zubehörteile einsetzen.

Achtung: Die Schukosteckdose muß auch nach der Installation zugänglich sein, um das Gerät bei Bedarf vom Netz trennen zu können. Falls dies nicht möglich ist, muß das Gerät mittels eines, an einem zugänglichen Ort angebrachten, zweipoligen Ausschalters angeschlossen werden, dessen Kontaktöffnung mindestens 3 mm beträgt.

ELEKTRISCHER ANSCHLUSS UND INBETRIEBNAHME

Eingriffe am Gerät dürfen nur von einem autorisierten Fachmann durchgeführt werden. Kontrollieren Sie, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung Ihrer Wohnung übereinstimmt. Der Hersteller lehnt die Haftung für Personen -und Sachschäden ab, die durch Nichteinhalten dieser Vorschrift entstehen.

Nach Anschluß des Gerätes muß der Thermostat auf Position • eingestellt werden: Die grüne und die Kontrollampe leuchten auf (1) und (2) (Abb.1) und das Alarmsignal ertönt. Die grüne Kontrollampe zeigt an, daß das Gerät in Betrieb ist. Die rote Kontrollampe leuchtet nur so lange, bis die Lagertemperatur im Gerät erreicht ist. Diese Kontrollampe leuchtet immer dann auf, wenn die Temperatur im Gefrierschrank angestiegen ist. Dies kann durch häufiges Öffnen oder langes Offenstehen der Tür geschehen oder beim Einlagern von frischen Lebensmitteln, die eingefroren werden sollen. In diesem Fall muß der Schnellgefrierschalter eingeschaltet werden, bis die rote Kontrollampe erlischt. Der Tonwarner wird in Betrieb gesetzt, wenn die rote Kontrollampe aufleuchtet und schaltet sich automatisch aus, wenn die rote Kontrollampe erlischt oder wenn der Schnellgefrierschalter eingeschaltet wird (die gelbe Kontrollampe leuchtet auf).

EINSTELLEN DER TEMPERATUR

Der Thermostat (siehe Abb.1) ermöglicht das stufenlose Einstellen der Temperatur. Das Symbol • bedeutet zeitweiliges Unterbrechen des Betriebs. Die ideale Temperatur für das Lagern von eingefrorenen Lebensmitteln oder Tiefkühlprodukten liegt bei -18°C. Unter normalen Betriebsbedingungen (Raumtemperatur zwischen +20°C und +25°C) raten wir, den Thermostaten auf eine mittlere Einstellung zu drehen. Falls kältere oder wärmere Temperaturen als-18°C gewünscht werden, drehen Sie den Thermostaten auf eine höhere Referenzzahl odergegen "•". Wir möchten Sie daran erinnern, daß die Einstellung des Thermostaten von der Raumtemperatur, der Menge der eingelagerten Produkte, dem Aufstellungsort und der Häufigkeit des Öffnens der Tür abhängt. Um die Temperatur der eingelagerten Produkte zu kontrollieren, legen Sie das Thermometer (falls vorhanden) zwischen die Produkte; wenn das Thermometer auf den Produkten liegt, wird nur die Lufttemperatur gemessen, die nicht mit der Temperatur in den Produkten übereinstimmt.

BENUTZUNG DES EINFRIERFACHES

Das Gerät besitzt einen Tonwarner, der immer dann einschaltet, wenn die Tür unabsichtlich offen gelassen wird. Falls die Tür länger offen stehen soll, kann der Tonwarner durch Betätigen des Schalters (6) (Abb.1) ausgeschaltet werden.

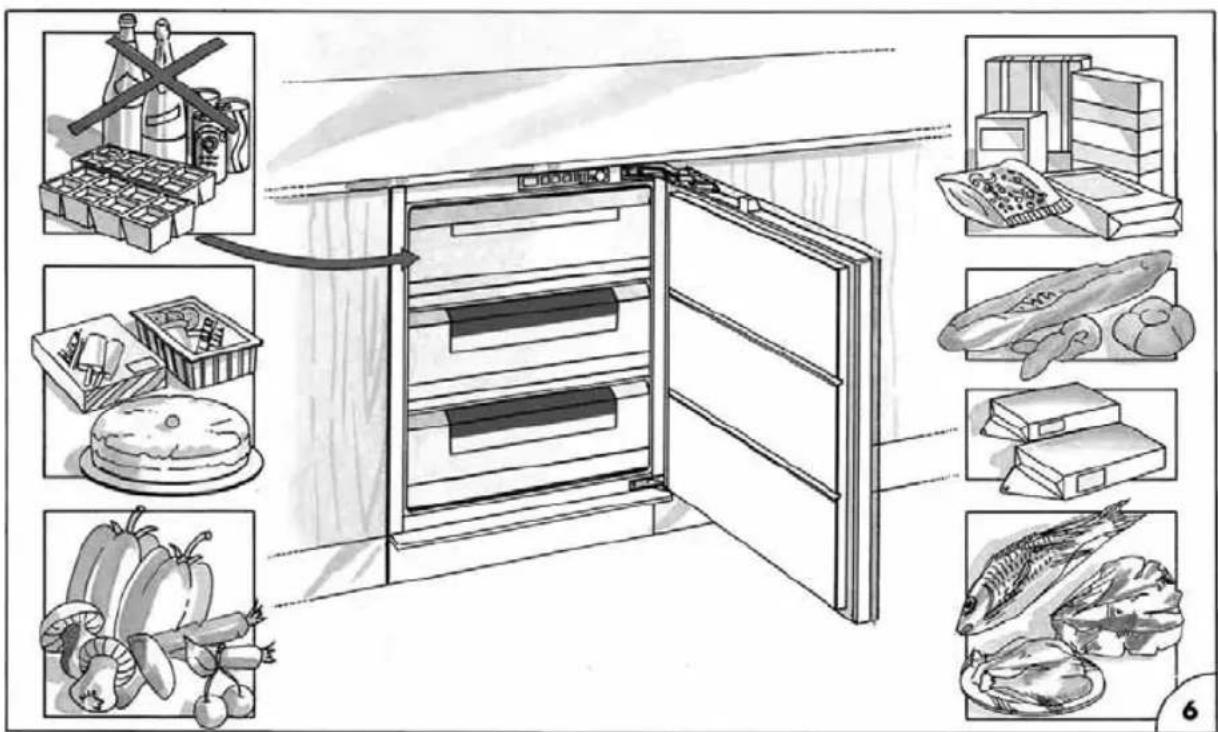

BENUTZUNG DES EINFRIERFACHES (Abb. 6)

Die maximale, in kg angegebene Menge von Lebensmitteln, die innerhalb von 24 Stunden bei einer Raumtemperatur von 25°C eingefroren werden kann, ist auf dem Typenschild angegeben. Falls die maximale Menge eingefroren werden soll, muß der Schnellgefrierschalter (4) (gelbe Kontrollampe leuchtet auf) 24 Stunden vor dem Einfrieren der Lebensmittel direkt auf die Kälteroste gelegt. Nach dem Einfrieren schalten Sie den Schnellgefrierschalter wieder aus (die gelbe Kontrollampe erlischt).

Die Einfrierzeiten werden kürzer, wenn die Lebensmittelmengen, die eingefroren werden, kleiner sind, als die angegebene Maximalmenge. Geringe Mengen können eingefroren werden, ohne den Schnellgefrierschalter zu betätigen. Stellen Sie keine warmen Speisen in den Gefrierschrank. Angetaute Tiefkühlprodukte dürfen nicht wieder eingefroren werden. Geben Sie die Lebensmittel in Gefrierbeutel oder in entsprechende Behälter.

Kleben Sie Etiketten auf die Verpackungen, auf denen der Inhalt und das Einfrierdatum angegeben ist. Im Gefrierschrank bleibt die, für die korrekte Lagerung notwendige Temperatur auch bei Stromausfall bis zu 15 Stunden erhalten; während dieser Zeit sollten Sie die Tür nicht öffnen.

Anmerkung: Auf Grund der guten Dichtung ist es nicht möglich, die Tür sofort nach dem Schließen wieder zu öffnen. Warten Sie erst einige Minuten.

HERSTELLEN VON EISWÜRFELN

Füllen Sie die Eiswürfelschalen zu 3/4 mit Wasser und stellen Sie sie in den obersten Auszug.

Falls die Eiswürfelschalen anfrieren sollten, versuchen Sie bitte nicht, die Schalen mit spitzen oder scharfen Gegenständen zu entfernen, die das Gerät beschädigen können, sondern verwenden Sie einen Löffelstiel.

Vorsicht: Essen Sie Eiswürfel oder Wassereis nie direkt nach dem Herausnehmen, da dadurch

Verletzungen (Verbrennungen) entstehen können.

LAGERN VON TIEFKÜHLPRODUKTEN

Beim Einkauf von Tiefkühlprodukten sollten Sie darauf achten, daß die Verpackung unbeschädigt ist, d. h. nicht aufgebläht ist und keine feuchten Flecken aufweist.

Nach dem Einkauf müssen die Pakete so schnell wie möglich den Gefrierschrank gelegt werden, damit die Temperatur in den Produkten nicht zu sehr ansteigt und die Frische der Lebensmittel beeinträchtigt. Die Tiefkühlprodukte müssen auf alle Fälle vor dem angegebenen Verfallsdatum verbraucht werden.

Vorsicht: Stellen Sie keine Glasbehälter mit Flüssigkeiten oder Flaschen mit kohlensäurehaltigen Getränken in den Gefrierschrank.

RATSCHLÄGE FÜR DAS AUFTAUEN

Hülsenfrüchte: nicht auftauen, sondern direkt in kochendes Wasser schütten und wie gewohnt zubereiten.

Fleisch allgemein, große Stücke: im Kühlschrank auftauen, ohne es aus der Verpackung zu nehmen.

Vor der Zubereitung einige Stunden bei Raumtemperatur ruhen lassen.

Kleine Stücke: bei Raumtemperatur auftauen oder direkt zubereiten.

Fisch: im Kühlschrank auftauen, ohne den Fisch aus der Verpackung zu nehmen oder direkt, halb aufgetaut, zubereiten.

Fertiggerichte: direkt in den Backofen schieben, ohne sie aus der Alu-Verpackung zu nehmen.

Obst: im Kühlschrank auftauen.

ABTAUEN

Das Gerät muß mindestens zweimal im Jahr abgetaut werden und immer dann, wenn die Reifschicht eine Stärke von ca. 3 mm erreicht hat. Tauen Sie das Gerät ab, wenn die eingelagerte Menge an Tiefkühlprodukten sehr klein oder das Gerät leer ist.

Falls Sie eingefrorene Tiefkühlprodukte im Gefrierschrank haben, betätigen Sie den Schnellgefrierschalter, um die Tiefkühlprodukte noch weiter herunterzukühlen. Wickeln Sie sie in Zeitungspapier und legen Sie sie in den Kühlschrank oder an einen kühlen Ort. Stellen Sie den Thermostaten auf Position • , ziehen Sie den Schukostecker und lassen Sie die Tür offen stehen.

Entfernen Sie die Auszüge, indem Sie sie kurz anheben und dann herausziehen. Vorsicht beim Gebrauch von Abtausprays, die im Fachhandel angeboten werden: Sie können Schadstoffe enthalten. Nach dem Abtauen muß das Gerät gereinigt und gut nachgetrocknet werden.

Stecken Sie den Schukostecker wieder in die Steckdose oder schalten Sie den Trennschalter ein.

Anschließend schalten Sie den Schnellgefrierschalter ein. Jetzt können Sie die Lebensmittel wieder in das Gerät legen.

Ca. zwei Stunden nach Erlöschen der roten Kontrollampe können Sie den Schnellgefrierschalter wieder ausschalten.

REINIGUNG UND WARTUNG

Von der regelmäßigen und korrekten Wartung hängt der einwandfreie Betrieb und die Lebensdauer Ihres Gerätes ab.

Ziehen Sie immer den Netzstecker, bevor Sie einen Eingriff am Gerät vornehmen.

Reinigen Sie den Innenraum nach jedem Abtauvorgang mit einer Lösung aus warmem Wasser und Essig und trocknen sie ihn gut nach. Verwenden Sie keine Scheuer - oder andere Reinigungsmittel.

Reinigen Sie die Türdichtung und trockenen Sie gut nach. Die Dichtung sollte nicht durch Öl oder Fett verschmutzt werden. Nach der Reinigung schließen Sie das Gerät wieder an das Stromnetz an.

RATSCHLÄGE FÜR DIE FERIEN

Falls Sie über längere Zeit abwesend sein sollten, ziehen Sie den Schukostecker aus der Steckdose und entleeren Sie das Gerät.

Reinigen Sie den Innenraum und lassen die Tür offen.

Falls Sie nur kurze Zeit abwesend sind, lassen Sie das Gerät in Betrieb.

KUNDENDIENST

Nicht immer ist ein Fehler am Gerät der Grund für unregelmäßigen Betrieb.

Oft sind Fehler auf unsachgemäße Installation oder falsche Handhabung zurückzuführen. Um unnötige Einsätze des Kundendienstes und die damit verbundenen Kosten zu vermeiden, raten wir Ihnen, folgendes zu beachten:

1. Die Temperatur im Innenraum ist nicht kalt genug und die rote Anzeigelampe blinkt oder leuchtet auf. Kontrollieren Sie, ob:

• die Tür richtig schließt
- der Thermostat richtig eingestellt ist (siehe Kapitel "Einstellen der Temperatur")
- der Gefrierschrank neben einer Wärmequelle aufgestellt ist
- die Luft frei durch die Ventilationsöffnungen zirkulieren kann
- zuviel Reif vorhanden ist.

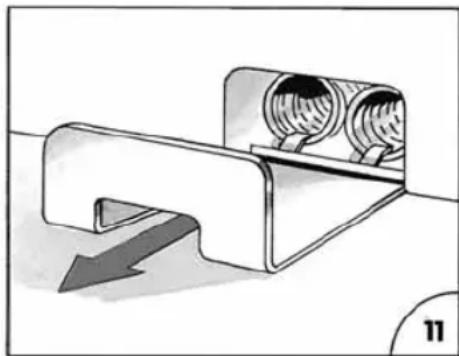

Falls das Gerät mit einem Fach (Abb. 11) ausgerüstet ist, muß dieses herausgezogen und mit einer Bürste gereinigt werden.

1. Der Kompressor läuft dauernd. Dies kann folgende Gründe haben:

- der Schnellgefrierschalter ist eingeschaltet,

• die Raumtemperatur ist zu hoch,

- der Gefrierschrank wird intensiv benutzt und die Tür häufig geöffnet.

1. Das Gerät ist zu laut im Betrieb. Kontrollieren Sie, ob:

- das Gerät waagerecht und fest steht.

1. Das Gerät funktioniert gar nicht. Kontrollieren Sie, ob:

2. der Thermostat auf Position • steht
   • der Strom ausgefallen ist

3. der Netzstecker einen guten Kontakt in der Schukosteckdose hat
4. der Sicherungsautomat in der Wohnung ausgeschaltet oder die Sicherung herausgesprungen ist
   • das Netzkabel beschädigt ist

Wenn das Gerät nach den oben beschriebenen Kontrollen immer noch nicht richtig funktionieren sollte, rufen Sie bitte unseren Kundendienst. Die Adressen sind in dem Serviceheft und in den Telefonbüchern angegeben.

Bitte nennen Sie die Art des Fehlers, das Modell und die Typennummer des Gerätes.
