BEDIENUNGSANLEITUNG KD91404M PROGRESS

DE Gebrauchsanweisung 18

RU Инструкция 32

50 دليل المستخدم AR

(II) Incorrispläte der Imprisopier Installation

(4). Inconnelt, integrier or inappropriabile operation

(yii) insect or venom infiltration

INFORMATIONEN ZUR SICHERHEIT 19

SICHERHEITSHINWEISE 21

VORSICHTSMAßNAHME WÄHREND BENUTZUNG 22

GERÄTEBESCHREIBUNG 23

BEDIENUNG 24

FASSUNGSVERMÖGEN 27

REINIGUNG UND PFLEGE 27

WAS IST IM FALLE EINER FUNKTIONSSTÖRUNG ZU TUN? 28

UMWELT- UND GESUNDHEITSSCHUTZ....29

INSTALLATIONSANLEITUNG 30

EINBAU 64

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Gerät von AEG entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Wilkommen bei AEG.

Besuchen Sie uns auf unserer Webelte, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Lhr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

1. INFORMATIONEN ZUR SICHERHEIT

Lesen Sie die Anweisungen sorgfältig vor der Installation und bevor Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für unsachgemäße Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen griffbereit, so dass sie während des Gebrauchs leicht konsultierbar sind.

1.1 Sicherheit von Kindern und gefährdeten Erwachsenen

⚠️ WARNING!

Erstickungs-, Verletzungs- und dauerhafte Unfähigkeitsgefahr:

- Dieses Gerät kann von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, Wahrnehmungs- oder geistigen Fähigkeiten bzw. fehlender Erfahrung verwendet werden, sofern sie

1.2 Warnungen zur allgemeinen Sicherheit

Während der Installation folgen Sie die Anweisungen die getrennt geliefert wurden.

- Nur qualifiziertes Personal darf das Gerät installieren und ersetzen Sie das Kabel ersetzen.

⚠️ WARNING!

- Dieses Gerät und seine Teile werden bei Gebrauch heiß. Achten Sie darauf, die heißen Teile nicht zu berühren. Halten Sie Kinder unter acht Jahren von dem Gerät fern, es sei denn, diese werden dabei ständig beaufsichtigt.

- Der Ofen wird bei Gebrauch heiß. Halten Sie während des Backens oder Bratens Kinder in sicherem Abstand von dem Ofen.

- Fassen Sie die Elemente im Inneren erst an, nachdem der Ofen abgekühlt ist

- Verwenden Sie keine Scheuermittel oder scharfe Metallschaber zum Reinigen des Türglases, da diese die Oberfläche zerkratzen und somit zum

2. SICHERHEITSHINWEISE

ACHTUNG!

Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelstfall fragen Sie Ihren Elektroinstallateur.

ACHTUNG!

Wird der Stecker von der Netzanschlussleitung entfernt, muss das Gerät von einer Elektrofachkraft eingebaut und angeschlossen werden. Beauftragen Sie bitte eine Elektrofachkraft, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig einhält. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler beim Einbau oder Anschluss verursacht werden.

ACHTUNG!

Die elektrische Sicherheit des Gerätes

ACHTUNG!

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.

ACHTUNG!

Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

ACHTUNG!

Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr

ACHTUNG!

3. VORSICHTSMAßNAHME WÄHREND BENUTZUNG

• Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.
• Lesen Sie vor dem ersten Benutzen aufmerksam die Gebrauchsanweisung. Dadurch schützen Sie sich selbst und vermeiden Schäden an Ihrem Gerät.
• Das Gerät kann im Innenraum je nach gewählter Temperatur und Benutzungsdauer bis zu ca. 80 °C heiß werden. Verwenden Sie zum Herausnehmen des erwärmten Geschirrs bei Bedarf Topfhandschuhe.
• Stellen oder setzen Sie sich nicht auf die geöffnete Geschirrschublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 25kg.

• Bewahren Sie keine Kunststoffbehälter oder brennbare Gegenstände im Gerät auf. Beim Einschalten können sie schmelzen oder sich entzünden. Brandraufahr

• Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperaturentwicklung können leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.

• Verwenden Sie keinesfalls einen Dampfreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet
• Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführenden elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.

4. GERÄTEBESCHREIBUNG

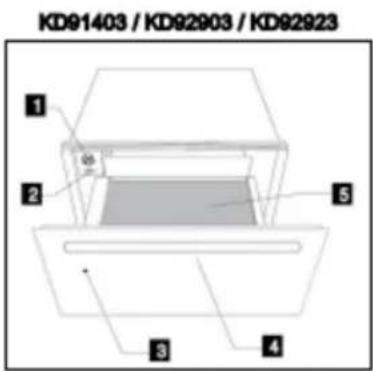

4.1 Hauptkomponenten

Funktionswähler EIN-/AUS-Schalter Kontrolllampe

Griff Antirutschauflage Rost für Schublade

KD91403 / KD92903 / KD92923 1 2 3 4 5

KD01404 1 2 3 4 5

5.1 Vor dem ersten Gebrauch

Vor dem ersten Benutzen sollten Sie wie folgt vorgehen:

Wischen Sie Ihr Gerät mit einem feuchten Tuch ab und trocken Sie es anschließend, entsprechend die Hinweise „Reinigung und Pflege“.

Heizen Sie die leere Schublade mindestens 2 Stunden lang auf. Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel "Temperatur wählen").

Sorgen Sie dabei für eine gute Belüftung der Küche.

Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

5.2 Bedienelemente

Die Bedienelemente bestehen aus dem Funktionswähler und dem Ein-/Aus-Schalter. Sie sind nur sichtbar, wenn die Geschirrschublade geöffnet ist.

5.3 Bedienprinzip

Um die Wärmeschublade zu verwenden verfahren wie folgt:

• Stellen Sie das Geschirr in die Schublade.
• Um die Funktion zu wählen, bitte drehen Sie den Schalter auf die gewünschte Position.
• Schalten Sie das Gerät durch drücken des EIN-/AUS-Schalters ein. Der Schalter leuchtet auf.
• Schließen Sie die Schublade. Beachten Sie, dass sich die Schublade wieder öffnen kann, wenn sie mit übermäßigem Schwung geschlossen wird. Schalten Sie das Gerät aus, bevor Sie das erwärmtete Geschirr entnehmen.

5.4 Funktion wählen

Der Funktionswähler ermöglicht die stufenlose Einstellung der Temperatur

Auf der Temperaturskala sind keine absoluten Temperaturwerte in °C markiert, sondern Symbole, die die optimale Temperatur für die jeweilige Geschirrgruppe darstellen:

Symbol	°C	Funktion
	30°C	Antauen
	40°C-50°C	Teig gehen lassenTassen/Gläser vorwärmen
	60°C-70°C	Geschir vorwärmen
	80°C	Speisen warm haltenSpeisen Erhitzen
5.5 AufheizzeitenUnterschiedliche Faktoren beeinflussen die Aufheizzeit:Material und Dicke des GeschirrsBeladungsmengeBeladungsanordnungTemperatureinstellungAbsolute Angaben sind daher nicht möglich.		Bitte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen für Ihren Haushalt.Bei der Einstellung auf der Positionund um eine gleichmäßige Erwärmung zu erreichen können folgende Werte als Anhaltspunkte genannt werden:

Fassungsevermögen	Zahl (min)
Geschirr für 6 Personen	30 – 35

Tabelle: Niedertemperaturen (Referenzwerte)

Anwendung	Menge	Anbraten auf der Kochstelle	Gezellen
Rind
Ganzbleu	1kg	Auf allen Seiten je 2 Min.	1 Std.
Nicht ganz durchgebraten	1kg	Auf allen Seiten je 3 Min.	1 1⁄4 Std
Å point	1kg	Auf allen Seiten je 3 Min.	1 1⁄4 Std
durchgebraten	1kg	Auf allen Seiten je 3 Min.	2 1⁄4 - 2 1⁄2 Std
Roastbeef am Stück	1kg	Auf allen Seiten je 3 Min.	3 Std blutig 4.5 Std. rosa
Kalb
Filet, ganz	1kg	Auf allen Seiten je 2 Min.	1 1⁄4 - 2 Std
Karree am Stück	1kg	Auf allen 4 Seiten je 3 Min.	2 1⁄4 - 2 1⁄2 Std
Braten, Stobien	1kg	Auf allen Seiten je 3 Min.	2 - 2 1⁄2 Std
Braten Schulter	1kg	Auf allen Seiten je 3 Min.	2 1⁄2 Std.
Schwein
Filet, ganz	500-600 g	Auf allen Seiten je 2 Min.	1 1⁄2 Std.
Karree am Stück	600 -1000g	Auf allen 4 Seiten je 3 Min.	2 - 2 1⁄2 Std
Lamm		Rundherum 10-15 min	2-3 Std
Gigot mit Keule	2kg

6. FASSUNGSVERMÖGEN

Das Fassungsvermögen hängt von der Größe der Geschirrstücke ab:

KD 91403 / KD 91404	KD 92903 / KD 92923
Geschirr für 6 Personen	Geschirr für 12 Personen
6 x 24 cm flache Teller	12 x 24 cm flache Teller
6 x 10 cm Suppenteller	12 x 10 cm Suppenteller
1 x 19 cm Servierteller	1 x 19 cm Servierteller
1 x 17 cm Servierteller	1 x 17 cm Servierteller
1 x 32 cm Fleischteller	2 x 32 cm Fleischteller
oder	oder
20 Teller mit ∅ 28 cm	40 Teller mit ∅ 28 cm
oder	oder
80 Espressotassen	160 Espressotassen
oder	oder
40 Teetassen	80 Teetassen
oder	oder
...	...

7.1 Stirnseite und Bedienblende

Es reicht, das Gerät mit einem feuchten Lappen zu reinigen. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, einige Tropfen Geschirrspülmittel ins Waschwasser. Wischen Sie danach das Gerät mit einem trockenen Lappen ab.

Für Wärmeechubladen mit

Edelstahlvorderselle können Spezialmittel für Edelstahloberflächen verwendet werden. Diese Mittel vermeiden dass die Oberflächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Benutzen Sie bei Wärmeschubladen mit einer Aluminiumvorderseite ein mildes Glasreinigungsmittel und einen weichen, fusselfreien Lappen. Wischen Sie diese in horizontaler Richtung ab, ohne Druck auf die Oberfläche auszuüben.

7.2 Innenraum

Reinigen Sie nach jeder Nutzung die Innenwände mit einem feuchten Lappen. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, einige Tropfen Geschirnspülmittel ins Waschwasser. Wischen Sie danach die Oberflächen mit einem trockenen Lappen ab. Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher. Nutzen Sie die Wärmeschublade nur nachdem sie trocken ist.

7.3 Antirutschauflage

Die Antirutschauflage kann zur Reinigung des Schubladenbodens herausgenommen werden. Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milden Spülmittel. Trocknen Sie sie im Anschluss gut ab. Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

8. WAS IST IM FALLE EINER FUNKTIONSSTÖRUNG ZU

www.aag.com

29

- Temperatur läset sich nicht mehr regein.

- Der Temperaturregler ist defekt.

- Beim Einschalten des Gertäss leuchtet der Ein-/Aus-Schalter nicht?

– Die Kontrolllampe des Schalters ist defekt.

9. UMWELT- UND GESUNDHEITSSCHUTZ

Recyoceln Sie Materialien mit dem

Symbol ☐. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyoeln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol

nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

10. INSTALLATIONSANLEITUNG

10.1. Vor der Installation Überprüfen Sie, dass die

Versorgungsspannung, die auf dem Typenschild angegeben ist, mit Ihrer Netzspannung übereinstimmt. Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackungsmaterial.

Achtung! Die Vorderseite der

Schublade kann mit einer Schutzfolie versehen sein. Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes Ofens vorsichtig ab, indem Sie an deren Unterseite beginnen.

Vergewissern Sie sich, dass die Wärmeschublade nicht beschädigt ist. Überprüfen Sie, ob die Schublade richtig schließt Benachrichtigen Sie den Kundendienst im Falle von vorhandenen Schäden.

Achten Sie darauf, dass die

Steckdose nach Einbau des Gerätes leicht zugänglich ist, ausserhalb der

Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanweisung. Die wichtigen Masse für den Einbau werden in "mm" auf den letzten Selten dargestellt. Wie folgt vorgehen:

1. Stellen Sie das Gerät bis zur Schwadenleiste in den Umbauschrank und richten Sie es aus.

2. Achten Sie darauf, dass das Gehäuse des Gerätes rechtwinklig

ist. Dieser Schalter sollte einen Mindestabstand von 3 mm zwischen den Kontakten aufweisen, sodass eine Unterbrechung im Notfall bzw. bei einer Reinigung der Wärmeschublade möglich ist. Falls für den Elektroanschluss ein Stecker verwendet wird, so muss nach der Installation der Zugriff auf diesen Stecker gewährleistet sein.

Der Anschluss muss mit einer angemessenen Erdung gemäß dem geltenden Vorschriften ausgestattet sein.

⚠️ ACHTUNG: DIE WÄRMESCHUBLADE MUSS GEERDET SEIN.

Das Auswechseln des biegsamen Stromkabels an der Wärmeschublade sollte nur von einem qualifizierten Kundendienstmitarbeiter vorgenommen werden, da hierfür besonderes Werkzeug erforderlich ist.

Der Hersteller und der Wiederverkäufer lehnen jegliche

Heftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden Installationsanleitung zugefügt werden
