VI 144 A - Gefrierschrank SMEG - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	SMEG
Modell	VI 144 A
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	200 kWh
Geräuschpegel	42 dB
Klimaklasse	SN-T
Nutzinhalt	120 l
Gefriervermögen	10 kg/24h
Lagerzeit bei Störung	18 h
Abtaumethode	Manuell
Kältemittel	R600a
Spannung	220-240 V
Frequenz	50 Hz
Leistung	120 W
Maße (H x B x T)	84,5 x 59,5 x 65 cm
Gewicht	35 kg
Schnellgefrierfunktion	Ja
Innenbeleuchtung	Nein
Kindersicherung	Nein
Ersatzteile verfügbar	Ja
Reparaturindex	7,5/10

Häufig gestellte Fragen - VI 144 A SMEG

Wie stellt man die Temperatur ein?

Die Temperatur wird über das Temperaturregler-Drehrad im Innenraum eingestellt. Normalerweise reicht die mittlere Stellung (3-4) aus.

Wie taut man den Gefrierschrank ab?

Zum Abtauen das Gerät ausschalten, die Tür öffnen und das Tauwasser auffangen. Danach trocken wischen und wieder einschalten.

Warum läuft der Kompressor ständig?

Mögliche Ursachen: zu hohe Umgebungstemperatur, zu warme Lebensmittel eingefüllt, oder die Tür wurde zu lange offen gelassen. Prüfen Sie die Dichtungen.

Wie reinige ich den Gefrierschrank?

Verwenden Sie ein weiches Tuch mit lauwarmem Wasser und etwas Spülmittel. Keine scheuernden Reiniger verwenden. Innenraum nach der Reinigung gut trocknen.

Was bedeuten die Klimaklassen?

Die Klimaklasse gibt die optimale Umgebungstemperatur an. SN (Subnormal) = +10°C bis +32°C, T (Tropisch) = +16°C bis +43°C. Dieses Gerät ist für SN-T geeignet.

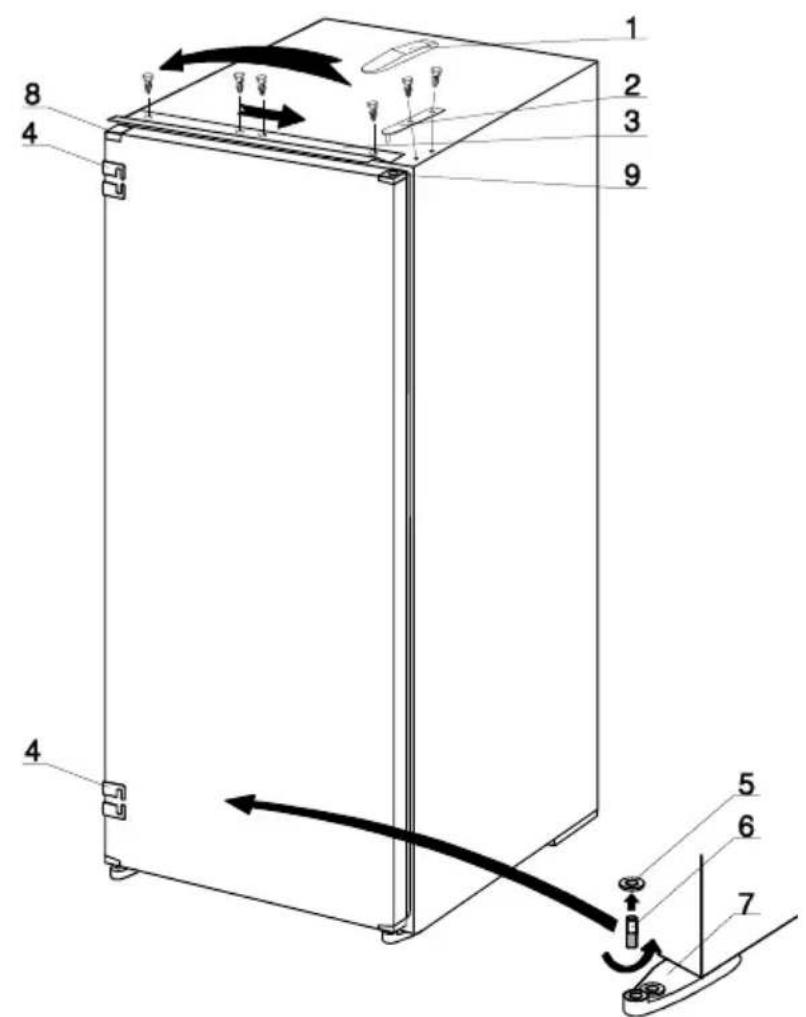

Kann ich die Türanschlagseite ändern?

Ja, bei den meisten Modellen ist ein Türanschlagwechsel möglich. Die Anleitung zeigt die Schritte; normalerweise müssen die Schrauben gelöst und die Scharniere versetzt werden.

Wie lange hält die Kühlung bei Stromausfall?

Die Lagerzeit bei Störung beträgt etwa 18 Stunden bei voller Befüllung. Während dieser Zeit die Tür möglichst geschlossen halten.

Welches Kältemittel wird verwendet?

Das Gerät verwendet das umweltfreundliche R600a (Isobutan). Es ist brennbar, daher bei Wartung Vorsicht walten lassen.

Was tun bei Eisansatz an der Rückwand?

Eisansatz entsteht oft durch häufiges Öffnen der Tür. Abtauen und darauf achten, dass die Türdichtung intakt ist. Wenn das Problem bleibt, könnte die Thermostat-Einstellung zu hoch sein.

Ist das Gerät leise?

Der Geräuschpegel liegt bei 42 dB, was als normal bis leise gilt. Vereinzelt können Betriebsgeräusche wie Klicken oder Summen auftreten, die technisch bedingt sind.

BEDIENUNGSANLEITUNG VI 144 A SMEG

Wir bedanken uns für Ihr Vertrauen, das Sie mit dem Ankauf unseres Gerätes in uns gesetzt haben. Beim Gebrauch wünschen wir Ihnen viel Vergnügen.

Der Gefrierschrank ist für den Haushaltsgebrauch bestimmt. Im Gefrierschrank werden frische Lebensmittel eingefroren und tiefgefrorene Lebensmittel langfristig gelagert (bis zu einem Jahr, abhängig von Art der Lebensmittel).

Vor dem erstbetrieb 36-38

Aufstellung und anschluß 39

Beschreibung des gerätes 40-41

Bedienung 42-43

Gebrauch 44-46

Pflege und reinigung 47-48

Behebung eventueller funktionsstörungen 49-50

Vor dem Erstbetrieb

• Bevor Sie das Gerät an das Stromnetz anschließen, lassen Sie es mindestens 2 Stunden stehen, um eventuelle, durch Transport hervorgerufene Störungen am Kältesystem auszuschließen.
• Reinigen Sie das Gerät, besonders gründlich das Geräteinnere (beachten Sie den Abschnitt Reinigung und Pflege).

Gebrauchsanweisung

Die Gebrauchsanweisung ist für den Benutzer bestimmt und beinhaltet die Beschreibung des Gerätes und Tips für seine richtige und sichere Bedienung. Die Anweisung ist verschiedenen Gerätetypen/Modellen angepaßt und beschreibt vielleicht auch Funktionen, die für Ihr Gerät nicht zutreffen.

Einbauanweisung

Integrierten Geräten ist die Einbauanweisung beigelegt. Sie ist für den Fachmann für den Einbau des Gerätes in das Möbelelement bestimmt.

Unsere Sorge um die Umwelt

• Für die Verpackung der Produkte verwenden wir umweltfreundliche Materialien, die ohne Gefahr für die Umwelt wiederverwendet (recycelt), deponiert oder vernichtet werden können. Hierzu sind die Verpackungsmaterialien entsprechend gekennzeichnet.
• Auch unsere Gebrauchsanweisung ist auf recyceltem Papier, bzw. auf chlorfrei gebleichtem Papier gedruckt.
• Wenn Sie das Gerät nicht mehr gebrauchen werden und es Ihnen im Wege stehen wird, kümmern Sie sich darum, daß das Gerät die Umwelt nicht belastet. Geben Sie es den autorisierten Sammlern der ausgenutzten Geräte ab (siehe den Abschnitt Entsorgung des Altgerätes.

Energiesparen

• Öffnen Sie die Gerätetür nicht öfter als nötig. Das ist besonders wichtig bei warmem und feuchtem Wetter. Sorgen Sie auch dafür, dass das Gerät (insbesondere ein Gefrierschrank) nur möglichst kurze Zeit offen ist.
• Überprüfen Sie gelegentlich, ob das Gerät ausreichende Kühlung zugesichert hat (ungestörte Zirkulation der Luft hinter dem Gerät).
• Drehen Sie den Thermostatknopf von höherer auf niedrigere Stellung sobald der Gerätegebrauch und die Umständen das erlauben.

- Verwenden Sie nicht den Dauerbetrieb des Gerätes, wenn das nicht nötig ist, bzw. drehen Sie den Thermostatknopf in die entsprechende Position zwischen min und max so bald das möglich ist.

- Vor dem Einlegen in das Gerät kühlen Sie die Lebensmittel auf Raumtemperatur ab.

- Reif- und Eisansätze vergrößern den Stromverbrauch, deswegen sollen sie entfernt werden, sobald sie 3-5 mm dick sind.

- Eine fehlerhafte oder undichte Türdichtung kann den Stromverbrauch erhöhen, deswegen sollte sie rechtzeitig und entsprechend ausgetauscht werden.

- Der Verflüssiger an der Rückwand des Gerätes soll immer sauber, ohne Staub oder Küchenrauchablagerungen gehalten werden.

- Jede Nichtbeachtung der Anweisungen aus den Abschnitten Aufstellung und Energiesparen kann einen größeren Stromverbrauch verursachen.

Wichtige Hinweise

- Wenn Sie zu Hause ein altes Kühl-Gefriergerät haben, das Sie nicht mehr gebrauchen, und das einen Verschluß hat, (Türschloß oder Riegelverschluß), der sich vom Innen nicht öffnen läßt, sollen Sie diesen Verschluß unbrauchbar machen. Damit werden Sie die Kinder vor möglicher Erstickung bewahren.

- Das neue Gerät schließen Sie vorschriftsmäßig an das Stromnetz an (beachten Sie den Abschnitt Anschluß an das Stromnetz).

- Während des Betriebes berühren Sie die Kühlflächen des Gerätes nicht, besonders nicht mit feuchten Händen. Es besteht die Gefahr, daß die Haut auf kalten Flächen klebenbleibt.

- Getränke in Flaschen (besonders schäumende, wie Mineralwasser, Schaumweine, Bier, Cola,...) frieren Sie keinesfalls ein. Bei Gefrieren dehnt sich die Flüssigkeit und die Flasche kann platzen.

- Genießen Sie keine eingefrorenen Lebensmittel (Brot, Obst, Gemüse), da Kälteverbrennungsgefahr besteht.

- Falls der Geruch oder die Farbe irgendeines Lebensmittels fraglich erscheint, werfen Sie es weg. Es könnte gefährlich sein es zu konsumieren.

- Trennen Sie das Gerät vom Stromnetz vor jedem Reparatureingriff (der von einem Fachmann durchgeführt werden soll), vor jeder Reinigung und vor jedem Austausch der Glühlampe.

- Tauen Sie das Gerät keinesfalls mit Hilfe elektrischer Geräte (wie z.B. Haartrockner) ab und verwenden Sie keine scharfen Gegenstände zur Entfernung der Reif- bzw. Eisschicht. Verwenden Sie nur beigelegte bzw. vom Hersteller erlaubte Hilfsmittel.

• In Ihrer Sorge um die Umwelt bitte darauf aufpassen, dass die Rückwand des Gerätes (Verflüssiger oder Rohrleitung beim Transportieren des ausgedienten Gerätes) bzw. das Kühlsystem im Inneren des Gerätes nicht beschädigt wird.
• Das Gerät enthält auch Kältemittel und Öl, deswegen sollte ein fehlerhaftes Gerät gemäß der ökologischen Sicherheitsanforderungen entsorgt werden (siehe den Anschnitt Unsere Sorge um die Umwelt).
• Im Gehäuserahmen des Gefriergerätes ist ein Heizkörper eingebaut, der zausammen mit dem Kompressor funktioniert und das Anfrieren der Türdichtung an das Gehäuse des Gefriergerätes verhindert.
• Beim Einschalten der Funktion "Super" kann die rote Kontrollampe aufleuchten. Das ist völlig normal und gilt nicht als Warnung.
• Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Das Typenschild befindet sich im Innenraum oder an der Rückseite des Gerätes.

Zeit der Aufbewahrung bei Stromausfall

Im Fall des Fehlers oder Stromausfalles dürfen Sie den Gefrierschrank nicht öffnen, außer wenn der Versorgungsausfall mehr als 15/30 Stunden dauert (bei Geräten mit ohne Kühlakkumulator).

Entsorgung des alten Gerätes

• Das ausgediente Gerät soll sofort außer Gebrauch genommen werden. Evtl. Türschloß oder Verschluß ist unbrauchbar zu machen, um Kinder vor möglicher Erstickungsgefahr zu bewahren.
• Alle Kühl- und Gefriergeräte enthalten auch Kältemittel und sonstige Isolationsstoffe, die einen speziellen Abbau verlangen. Deswegen sollten Sie bei Entsorgung Ihres Altgerätes mit einem zuständigen und qualifizierten Kommunalunternehmen in Verbindung treten oder sich darüber bei Ihrer Kommunalverwaltung oder beim Händler informieren. Wegen möglicher Umweltbelastungsgefahr bitte darauf achten, die Rohrleitung an der Rückwand des Gerätes nicht zu beschädigen.

Aufstellung und Anschluß

Platzwahl

Stellen Sie das Gerät in einen trockenen, regelmäßig belüfteten Raum auf. Die zugelassene Raumtemperatur für den einwandfreien Betrieb des Gerätes ist durch die Ausführung (Klasse) bedingt. Diese Angaben sind auf dem Typenschild angegeben.

Klasse Raumtemperatur
SN (subnormale) von + 10°C bis + 32°C
N (normale) von + 16°C bis + 32°C
ST (subtropische) von + 18°C bis + 38°C
T (tropische) von + 18°C bis + 43°C

Das Gerät soll nicht unmittelbar neben Wärmequellen (wie z.B. Herd, Heizkörper, Warmwasserbereiter u.ä.) stehen und muß vor direkten Sonnenstrahlen geschützt sein.

Das Gerät soll mindestens 3 cm vom Elektro- oder Gasherd bzw. 30 cm vom Ölofen oder Kohlenherd aufgestellt werden. Bei geringeren Abständen sollte eine Isolierplatte verwendet werden.

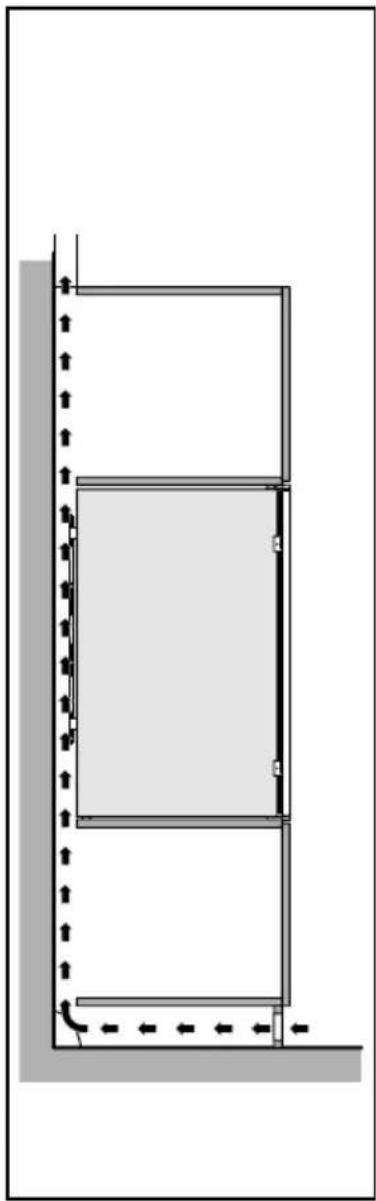

Der Abstand von der Wand bzw. der Freiraum hinter dem Gerät sollte ungefähr 200 cm ^2 betragen. Das Küchenelement über dem Gerät sollte um mindestens 5 cm hochgehoben werden. Dadurch wird eine befriedigende Kühlung des Verflüssigers gewährleistet.

Anschluß an das Stromnetz

Der Anschluß erfolgt durch das Netzkabel. Die Wandsteckdose muß mit einem Erdungskontakt versehen sein (Schutzkontaktsteckdose).

Die vorgeschriebenen Nennspannung und Frequenz sind auf dem Typenschild des Gerätes angegeben.

Der Anschluß an das Stromnetz und die Erdung des Gerätes müssen nach den gültigen Normen und Vorschriften durchgeführt werden.

Das Gerät kann kurzfristige Spannungsabweichungen (max. von -15 % bis +10 %) durchhalten.

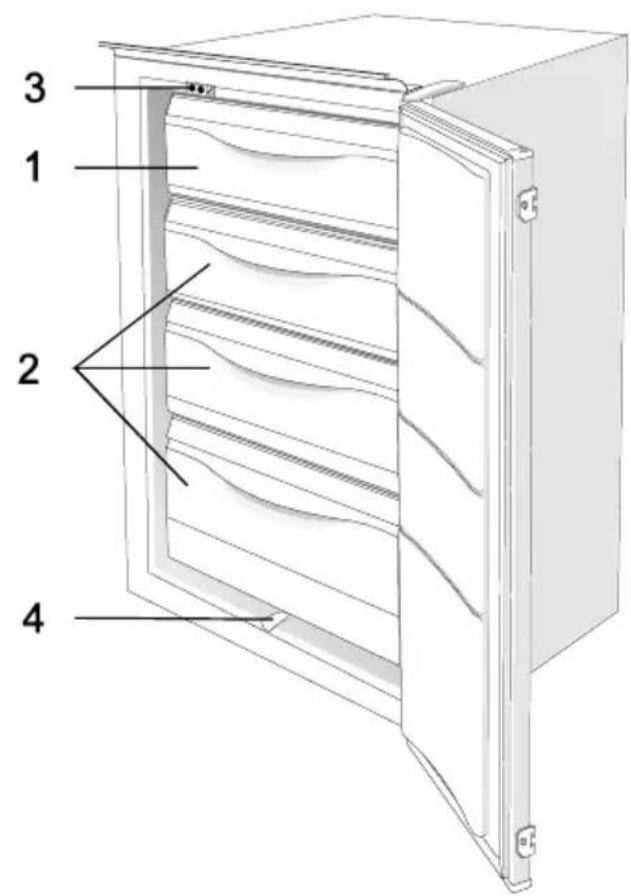

Beschreibung des Gerätes

Gefrierraum (1)

Gefrierraum ist fürs Einfrieren von frischen Lebensmitteln bestimmt.

Aufbewahrungsraum (2)

Im Aufbewahrungsraum werden schon eingefrorene Lebensmittel gelagert.

Thermostatknopf und die Lampen (3)

(Sehen Sie den Abschnitt Bedienung!)

Tauwasserabflußrinne (4)

(Beachten Sie den Abschnitt Pflege und Reinigung)

Kälte-Akkus

(nur bei einigen Modellen vorhanden)

Im oberen Teil des Gefrierschrankes sind zwei Kälte-Akkus eingesetzt. Vor der ersten Inbetriebnahme entfernen Sie die Akkus und setzen sie wieder ein, wenn die rote Lampe ausgelöscht ist.

• Die Kälte-Akkus halten die gleichmäßigere Temperatur des Gefriergutes, deswegen ist die Qualität des Gefriergutes besser und der Energieverbrauch niedriger.
• Wenn Sie die Kälte-Akkus entfernen, können Sie den Platz fürs Einfrieren von Beerenfrüchten und anderen kleineren Lebensmitteln, sowie fürs Eisbereiten verwenden.
• Die Kälte-Akkus sind auch fürs Bewahren von niedrigeren Temperaturen der Lebensmittel und Getränke auf Ausflügen ins Grüne u.ä. verwendbar.

BEMERKUNG:

• Die Innenausstattung des Gerätes kann je nach Modell variieren.

Bedienung

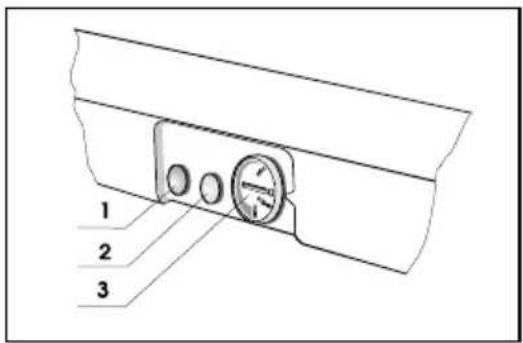

Der Gefrierschrank wird mit dem Thermostatknopf bedient.

1 Rote Lampe
2 Gelbe Lampe
3 Thermostatknopf

Betriebsarten

Dauerbetrieb - die gelbe Lampe leuchtet.

Das Kühlsystem ist ununterbrochen in Betrieb (Der Thermostatknopf befindet sich in der Stellung Dauerbetrieb - Die Funktion „Super“). Diese Betriebsart ist zu wählen, wenn größere Mengen von frischen Lebensmitteln eingefroren oder bereits eingefrorene Lebensmittel tiefgefroren werden sollen.

Vollautomatischer Betrieb - die gelbe Lampe leuchtet nicht.

Die Innentempertur des Gerätes wird durch den Temperaturregler, der das Kühlsystem selbsttätig ein- und ausschaltet, geregelt. Die Schalthäufigkeit des Kühlsystems ist abhängig von – der Stellung des Thermostatknopfes, (Einstellung des Thermostatknopfes), – Häufigkeit des Türöffnens und – der Umgebungstemperatur.

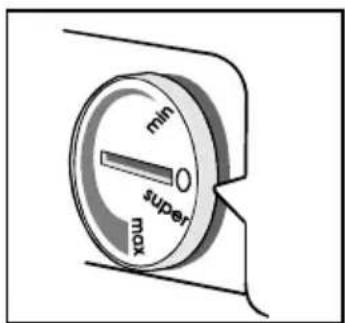

Temperaturwahl

Die Temperatur im Gerät wird bei vollautomatischer Betriebsart durch Thermostat geregelt.

Die günstigste Einstellung des

Thermostatknopfes liegt in der Mitte zwischen max und min.

Eine Einstellung gegen max ist nur dann zu empfehlen, wenn eine rasche Abkühlung

erforderlich ist bevor eine kleinere Menge frischer Lebensmittel eingelegt wird, oder wenn Sie den Betrieb des Gerätes der Raumtemperatur anpassen wollen.

Eine Einstellung in Richtung min wählen Sie um Energie zu sparen, wenn sich im Gefrierschrank eine kleinere Lebensmittelmenge befindet. Die Änderung der Raumtemperatur beeinflußt die Temperatur im Gerät. Dementsprechend sollen Sie die Thermostatknopfeinstellung anpassen.

Rote Lampe

Die rote Lampe leuchtet, wenn die Temperatur im Gefrierschrank nicht richtig ist (Beachten Sie den Abschnitt Behebung der Funktionsstörungen).

Einschalten des leeren Gefrierschrankes

Schalten Sie das Gerät ein und drehen den Thermostatknopf in die Stellung Dauerbetrieb (rote und gelbe Lampe leuchten).

Frische Lebensmittel legen Sie in den Gefrierschrank ein, nachdem die rote Lampe schon einige Stunden nicht mehr leuchtet.

Enfrieren von frischen Lebensmitteln

Der richtige Gebrauch des Gerätes sowie auch entsprechende Verpackung der Lebensmittel, Aufrechterhaltung entsprechender Temperatur und Beachtung der hygienischen Vorschriften für die Lebensmittel haben einen entscheidenden Einfluß auf die Qualität des Gefrieren von frischen Lebensmitteln bzw. ihrer langfristigen Lagerung.

• Im Gefrierabteil sollen Sie nur solche Lebensmittel einfrieren, die dazu geeignet sind und gut niedrige Temperaturen vertragen.
  Die Lebensmittel sollen auch frisch und von bester Qualität sein.
• Wählen Sie eine, dem jeweiligen Lebensmittel entsprechende und geeignete Verpackung und verpacken Sie es richtig.
• Die Verpackung darf nicht luft- oder feuchtigkeitsdurchlässig sein, was Austrocknen des Gefriergutes und Vitaminverluste verursachen würde.
  – Folie und Tüten müssen weich und geschmeidig sein, damit sie dicht am Inhalt anliegen.
• Die verpackten Lebensmittel sollen Sie mit den Angaben über die Art und Menge des Lebensmittels, als auch mit dem Datum des Einfrierens versehen.
• Vor allem ist es wichtig, daß die Lebensmittel möglichst rasch einfrieren. Deswegen empfehlen wir, daß die Packungen nicht zu groß sind und daß die Lebensmittel vor dem Einlegen abgekühlt sind.
• Die Menge der frischen Lebensmittel, die Sie auf einmal in 24 Stunden einlegen dürfen, ist auf dem Typenschild angegeben. Falls die Menge größer ist, ist die Qualität des Einfrierens schlechter, und ebenfalls verschlechtert sich die Qualität der bereits eingefrorenen Lebensmittel.

Gefrierverfahren

Die Lebensmittel werden im Gefrierabteil eingefroren (Siehe Abschnitt Beschreibung des Gerätes).

- 24 Stunden vor beabsichtigtem Einfrieren von einer größeren Menge frischer Lebensmittel drehen Sie den Thermostatknopf in die Stellung

Dauerbetrieb (die gelbe Lampe leuchtet). Nach Ablauf erwähnter 24 Stunden legen Sie frische Lebensmittel in den Gefrierraum ein.

• Nach 24 Stunden legen Sie sie in die Lagerkörbe hinein und das Verfahren kann nach Bedarf wiederholt werden. Frische Lebensmittel dürfen die schon eingefrorenen Packungen nicht berühren.
• Ungefähr 24 Stunden nach letztem Einlegen frischer Lebensmittel drehen Sie den Thermostatknopf in die gewählte Stellung innerhalb des vollautomatischer Betrieb um (die gelbe Lampe leuchtet nicht).
• Wenn nur eine kleinere Menge frischer Lebensmittel eingefroren werden soll (1-2 kg), brauchen Sie die Betriebsart nich zu ändern.

Lagerung von eingefrorenen Lebensmitteln

Bereits eingefrorene Lebensmittel lagern Sie in den Lagerkörben. Sie können aber auch die Körbe entfernen und die Lebensmittel direkt auf die Kühlborde legen.

Industriell eingefrorene Lebensmittel

An der Verpackung der industriell eingefrorenen Lebensmittel sind die Aufbewahrungszeit und Lagertemperatur gekennzeichnet. Bei der Aufbewahrung und Verwendung nehmen Sie die Anweisungen des Lebensmittelherstellers in Betracht.

Wählen Sie nur entsprechend verpackte Lebensmittel, die mit vollständigen Daten versehen und in den Gefrierschränken mit mindestens -18°C gelagert sind. Kaufen Sie keine Lebensmittel mit Reifbelag, weil diese schon einige Male teilweise angetaut waren. Schützen Sie die Lebensmittel vor Abtauen, da der Anstieg der Temperatur ihre Aufbewahrungszeit verkürzt und auch ihre Qualität verschlechtert.

Lagerzeit in Gefrierschrank

Lebensmittel Lagertrist (in Monaten)

1

2

3

4

5

6

7

8

9

1

0

1

Gemüse + + +

Obst + + +

Brot, Süßspeisen +

Milch +

Fertigspeisen +

Fleisch: Rindfleisch + + +

Kalbfleisch + +

+

Sweinefleisch

+ + +

Geflügel + + +

Wildbret

+ + +

Hackfleisch

+

Geräucherte Würste

+

Fisch: magerfett

+

+

Eingeweide

+

1 1

Abtauen des Gefriergutes

Teilweise oder vollständig aufgetaute Lebensmittel sind sofort zu verbrauchen. Durch Kälte werden die Lebensmittel konserviert, die Mikroorganismen werden aber nicht vernichtet. Nach dem Abtauen reaktivieren sich diese beschleunigt und verderben schnell die Lebensmittel.

Durch teilweises Auftauen wird der Nährwert der Lebensmittel gemindert, besonders der Nährwert von Obst und Gemüse und von Fertiggerichten.

Abtauen des Gefrierschrankes

Im Innenraum des Gefrierschrankes bildet sich Reif bzw. Eis, das Sie abtauen müssen, wenn die Schicht etwa 3-5 mm dick ist.

- 24 Stunden vor dem Abtauen drehen Sie den Thermostatknopf in die Stellung Dauerbetrieb (die gelbe Lampe leuchtet), um das Gefriergut möglichst stark abzukühlen. Nach Ablauf von 24 Stunden räumen Sie das Gefriergut aus. Sorgen Sie dafür, daß es nicht zu

tauen beginnt.

• Trennen Sie das Gerät vom Stromnetz ab.

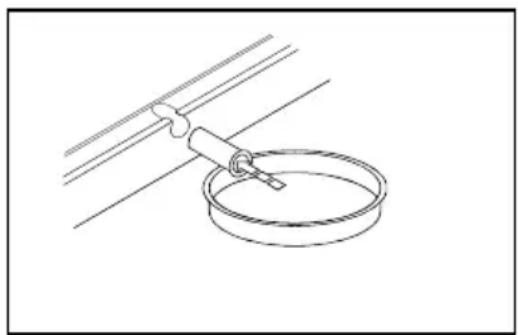

• Das beigelegte Röhrchen stecken Sie in die Rille unten im Gerät hinein. Stellen Sie einen Behälter unter das Röhrchen um das Tauwasser zu sammeln. Das

Abtauen wird beschleunigt, indem die Tür des Gefrierschrankes offen bleibt.

- Beim Abtauen bitte keine Abtausprühmittel verwenden, da diese die kunststofflösende bzw. gesundheitsschädigende Mittel enthalten können

Reinigen des Gerätes

Vor dem Reinigen das Gerät vom Stromnetz trennen.

Verwenden Sie keine groben und scharfen Reinigungsmittel zum Reinigen, damit Sie die Oberfläche nicht beschädigen.

Achten Sie beim Reinigen darauf, alle Reinigungsmittelreste vollständig zu entfernen.

- Die Außenwände des Gerätes reinigen Sie mit dem Wasser und einem flüssigen Reinigungsmittel.

Reinigen Sie die lackierten Oberflächen mit einem weichen Tuch und einem alkoholhaltigen Reinigungsmittel (z.B. Glasreiniger). Sie können auch Alkohol (Ethanol oder Isopropylalkohol verwenden).

Zum Reinigen von Kunststoffteilen und lackierten Geräteteilen ist die Verwendung von abrasiven oder speziellen aggressiven

Reinigungsmitteln wie z.B. Stahlpflegemittel u.ä. nicht geegnet.

- Den Innenraum waschen Sie mit lauwarmem Wasser, dem Sie

einige Tropfen Essig zugegeben haben, ab.

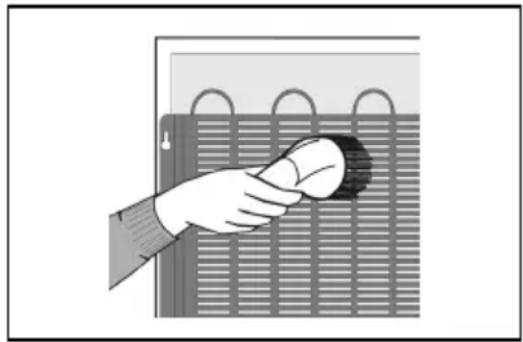

- Den Staub, der sich auf dem Verflüssiger an der Rückwand des Gerätes absetzt, fegen Sie zeitweise mit einer weichen, nichtmetallischen Bürste ab oder benutzen Sie hierzu einen Vakuumstaubsauger.

Nach dem Reinigen das Gerät wieder an das Stromnetz anschließen und das Gefriergut einlegen.

Außerbetriebsetzung des Gerätes

Wenn das Gerät längere Zeit nicht benutzt wird, ist das Gerät vom Stromnetz abzutrennen, zu entleeren, abzutauen und zu reinigen. Lassen Sie die Tür leicht offen.

Behebung eventueller Funktionsstörungen

Während des Gerätebetriebes können auch Betriebssstörungen auftreten. Wir führen nur einige Störungen an, die meistens Folge falscher Anwendung sind und die Sie selbst beheben können.

Nach dem Anschließen an das Stromnetz funktioniert das Gerät nicht

- Überprüfen Sie die Spannung in der Steckdose, und ob das Gerät eingeschaltet ist.

Die rote Lampe leuchtet

• Zu häufiges Öffnen der Tür bzw. die Tür wurde zu lange geöffnet.
• Die Tür ist nicht richtig geschlossen (möglicher Fremdkörper zwischen der Tür, niedergehängte Tür, beschädigte Dichtung, ...)
  • Längerer Stromausfall.
• Zu große Menge von frischen Lebensmitteln wurde eingelegt.

Das Kühlsystem ist schon längere Zeit ununterbrochen in Betrieb

• Drehen Sie den Thermostatknopf von der Stellung Dauerbetrieb in die Stellung vollautomatischer Betrieb.
• Wegen ungenügender Kühlung des Kompressors und Verflüssigers überprüfen Sie die Luftzirkulation hinter dem Gerät und reinigen Sie den Verflüssiger.

Erschwertes Öffnen der Tür

Wenn Sie die Gefrierschranktür, die gerade oder vor kurzem zugemacht wurde, wieder öffnen wollen, kann es passieren, daß das Ihnen schwer fällt. Während des Türöffnens entweicht nähmlich ein wenig Kühlluft aus dem Gerät und die wird durch die Warmluft aus der Umgebung ersetzt. Bei der Abkühlung dieser Luft entsteht Unterdruck, der das Türöffnen erschwert. Nach einigen Minuten (5-10) normalisiert sich der Zustand und Sie können die Tür ohne Schwierigkeit öffnen.

Geräusch

Das Kühlen in den Kühl-Gefriergeräten wird durch ein Kühlsystem mit dem Kompressor ermöglicht, was bestimmtes Geräusch verursacht. Die Geräuschstärke hängt vom Gerätaufstellen, Gebrauch und Alter ab.

- Während des Betriebes des Kompressors kann ein Flüssigkeitsgeräusch gehört werden, während seines Stillstandes

kann man aber die Strömung der Kühlflüssigkeit hören. Das ist normal und bbveeinflußt die Lebensdauer des Gerätes nicht.

• Nach der Inbetriebsetzung des Gerätes können der Kompressorbetrieb und Kühflüssigkeitsströmung lauter werden. Das ist kein Fehlersignal und beeinflußt die Lebensdauer des Gerätes nicht. Allmählich vermindert sich durch den Betrieb des Gerätes die Stärke dieser Geräusche.
• Manchmal treten aber beim Betrieb des Gerätes auch ungewöhnliche oder stärkere Geräusche auf, die für das Gerät ungewöhnlich sind und die meistens die Folge einer ungeeigneten Aufstellung sind.(Das Gerät muß waagerecht und stabil auf festem Boden stehen, und darf nicht die Wand oder naheliegende Elemente berühren.)

ÄNDERUNGEN, WELCHE DIE FUNKTION DES GERÄTES NICHT BEEINFLUSSEN, BLEIBEN VORBEHALTEN.

Einbauanweisung

Integrierte Kühl-Gefriergeräte

Die Anweisung zum Einbau von Kühl-Gefriergeräten ist für den Fachmann bestimmt.

Der Einbau und Anschluß müssen gemäß den Anweisungen und gültigen Normen und Vorschriften durchgeführt werden.

Die Einbauanweisung ist für verschiedene Gerätetypen/Modelle bestimmt, deswegen kann sie Hinweise beinhalten, die für Ihr Gerät nicht zutreffen.

Einbauabmessungen und

Kühlung des Gerätes 3

Wechsel des Türanschlages 4-5

Einbau des Gerätes 6-7

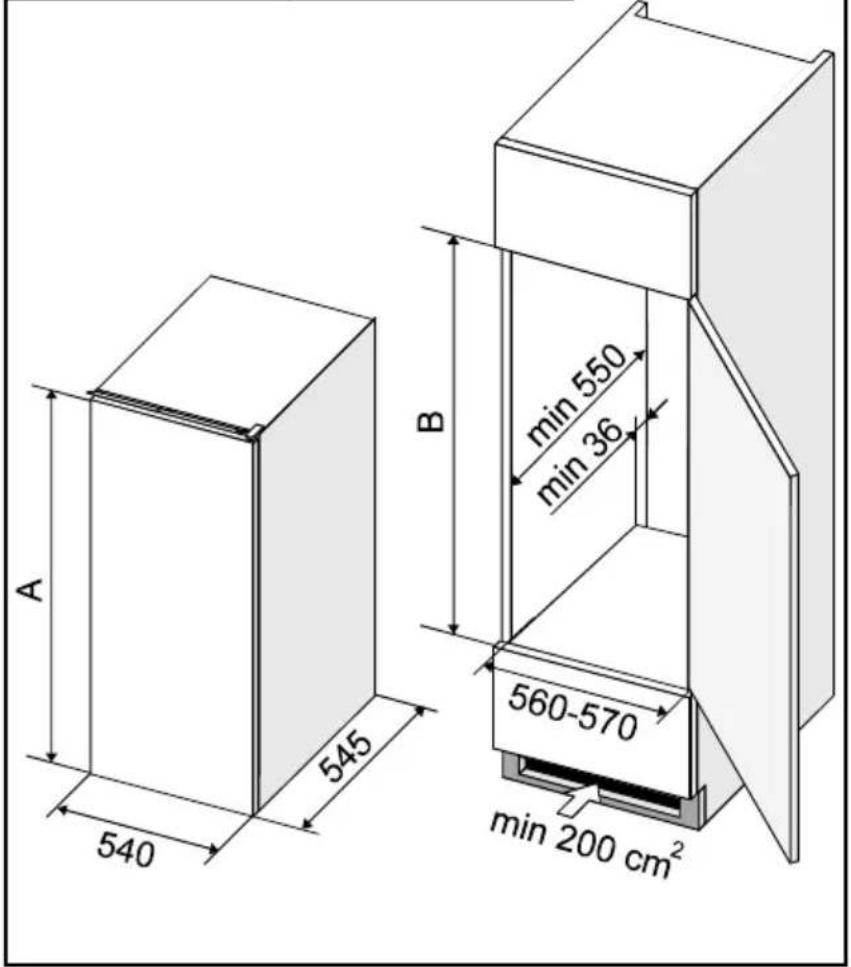

Einbauabmessungen und Kühlung des Gerätes

Die Luft hinter dem Gerät muß ungestört zirkulieren, da sich die Rückseite des Gerätes während des Betriebes erwärmt (und aus dem Behälter am Kompressor das Wasser verdunstet).

- Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muß mindestens 200 cm² große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglicht wird.

- Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, daß die obere Öffnung des Belüftungskanals frei bleibt.

A (mm) B (mm)
575 575-580
875 875-880
1025 1025-1030
1225 1225-1230

Bei Bedarf kann der Türanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löcher an der Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.

• Die Blende des oberen Scharniers abnehmen, das Scharnier abschrauben und die Gerätetür aushängen (sie ist auf das untere Scharnier nur aufgesteckt).
• Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geräterahmens verstellen und zuschrauben.
• Die Unterlegscheibe vom unteren Scharnier entfernen und (durch Drehen in der Uhrzeigerrichtung) den Zapfen des unteren Scharniers abschrauben.
• Den Zapfen und die Unterlegscheibe in der umgekehrten Reihenfolge in die Öffnung des unteren Scharriers an anderer Seite des Gerätes einbringen.
• Nehmen Sie die Eckstücke an der Tür ab, und wechseln Sie sie gegenseitig (an der Stelle des Eckstückes mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt).

- Auf das untere Scharnier die Gerätetür aufstecken.

- Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende.

• Die Schieberführungen an die Gegenseite der Tür befestigen.

- Verschließen Sie die Löcher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben sind, mit den Stöpseln.

- Schließlich überprüfen Sie das Anlegen der Magnetdichtungen (die Dichtung darf nicht gequetscht sein und muß überall gut abdichten). Im Falle, dass sie falsch liegt, muß sie herausgenommen und um 180° umgedreht werden.

Bei bestimmten Modellen kann die Türdichtung nicht ausgetauscht werden.

Da die Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese aus einer entsprechenden Entfernung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die richtige Größe aus.

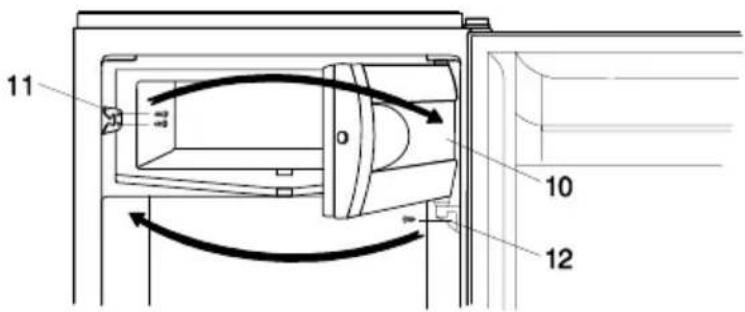

Türanschlagwechsel beim Tiefkühlraum

• Den Schnapper und das Türscharnier des Tiefkühlraumes abschrauben und die Tür aushängen.
  • Die Löcher mit beigelegten Stöpseln verschließen.
• Die Tür um 180° drehen, an die gegenüberliegende Seite des Tiefkühlraumes anbringen und das Schranier und den Türschnapper an neuen Stellen zuschrauben (die Befestigungslöcher sind schon angezeigt).

1 Blende des oberen Scharniers
2 Oberes Scharnier
3 Obere Leiste
4 Schieberführung 9 Eckstück mit Loch
5 Unterlegscheibe des unteren Scharniers

6 Zapfen des unteren Scharniers
7 Unteres Scharnier
8 Eckstück ohne Loch

10 Tiefkühlraumtür
11 Türschnapper

12 Türscharnier

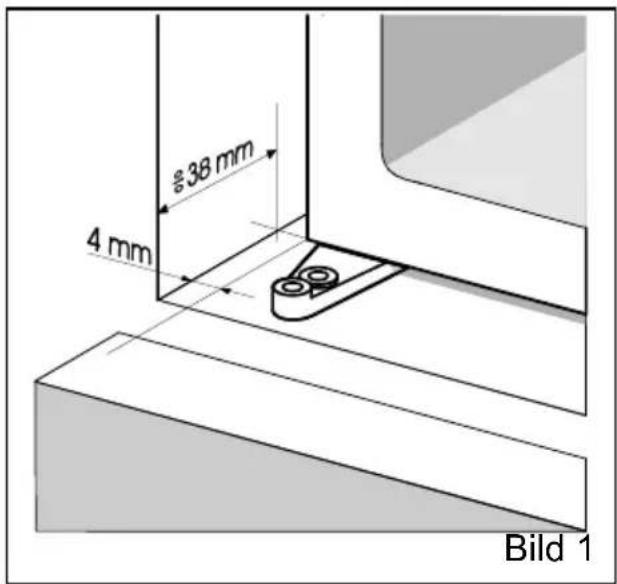

- Drücken Sie das Gerät ungefähr 38 mm tief ins Möbelelement, dabei muß der Abstand zwischen dem Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Türscharniers auf der ganzen Höhe 4 mm betragen (Bild 1).

- Machen Sie die Gerätetür weit auf und verbinden Sie sie mit der Tür des Möbelelementes nach folgendem Verfahren.

- Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Gerätetürrand befestigen. Die beigelegten Stifte in offene Löcher einsetzen.

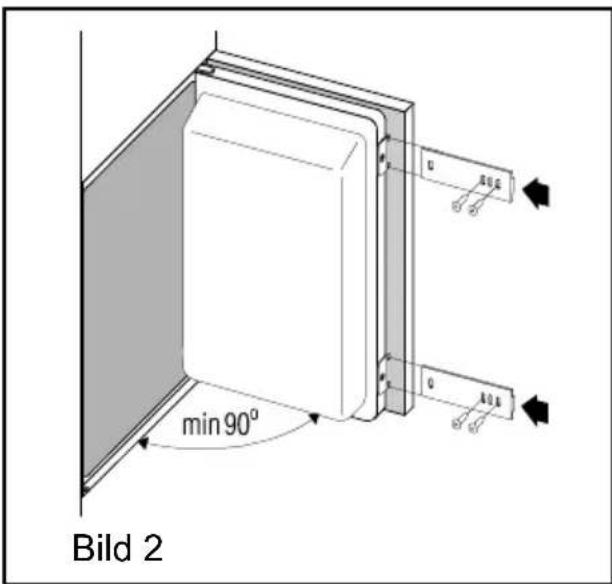

– Drücken Sie die Gerätetür an die Tür des Möbelelementes (Bild 2).

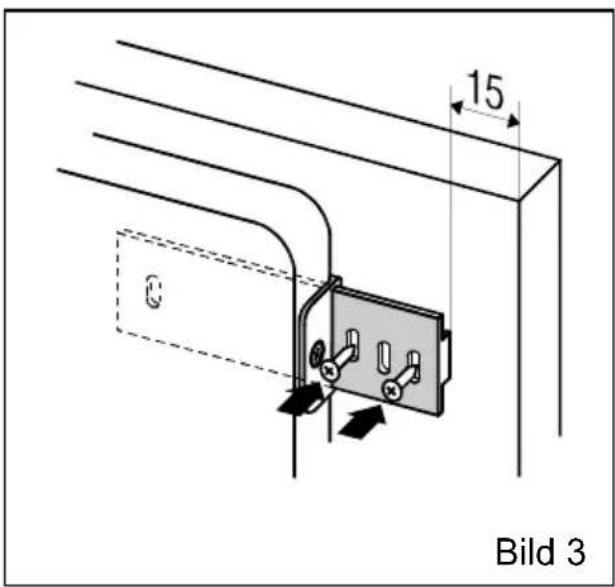

- Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x 12 15 mm vom Rand der Möbelelementtür (Bild 3).

– Entfernen Sie die Schieberführungen und trennen Sie die Gerätetür von der Tür des Möbelelementes.

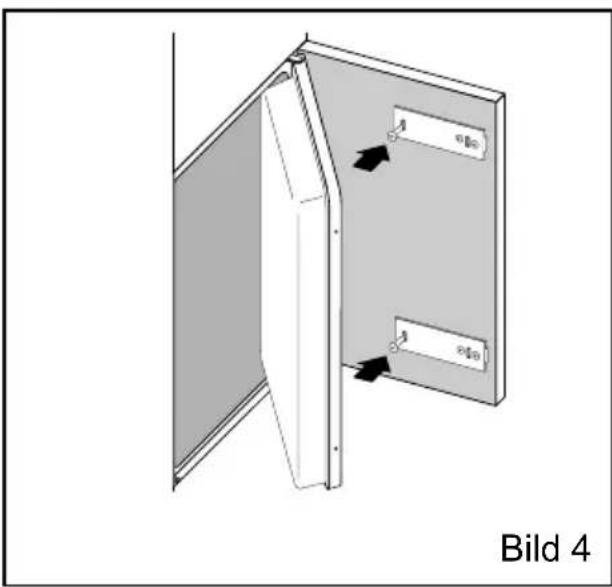

– Befestigen Sie die Schieber noch mit den anderen Schrauben und achten Sie darauf, daß die Schieber dabei nicht versetzt werden (Bild 4).

– Befestigen Sie die Schieberführungen zurück an die Originalstelle.

- Schließen Sie die Tür zu und überprüfen Sie die Qualität des Schließens und Abdichtens (die Türdichtung darf an keiner Stelle gequetscht sein).

ANMERKUNG:

Die Geräte mit der Höhe von 575 mm haben nur einen Schieber und eine Schieberführung.

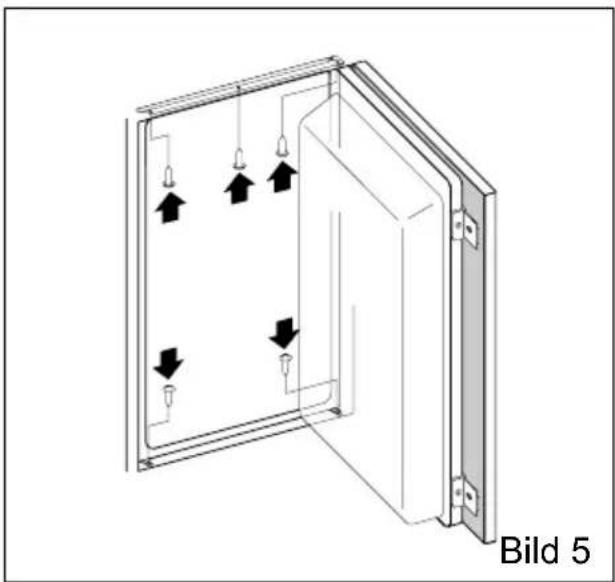

- Schließlich befestigen Sie das Gerät ins Möbelelement. Schrauben Sie es an die Decke mit drei Schrauben A 4 x 12 durch die obere Leiste und in den Boden mit zwei Schrauben A 4 x 16 durch die unteren Scharniere. Für die Schrauben sind Löcher ø 3 x 5 auszubohren (Bild 5).

- Der Spalt an der Gegenseite des Türscharniers ist mit der beigelegten Dichtung abzudichten (Bild 6).

HINWEIS!

Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der Thermostatknopf muß sich in der Stellung STOP (0) befinden bzw. der EIN/AUS-Schalter muß ausgeschaltet sein.
