BEDIENUNGSANLEITUNG SE 910 MFA 5 SMEG
- SICHERHEITS- UND GEBRAUCHSHINWEISE ____ 79
- INSTALLATION 81
- BESCHREIBUNG DER BEDIENELEMENTE 85
- GEBRAUCH DES BACKOFENS 91
- ERHÄLTLICHES ZUBEHÖR 92
- EMPFEHLUNGEN ZUM GAREN 93
- REINIGUNG UND PFLEGE 99
- WARTUNG 101

ANWEISUNGEN FÜR DEN INSTALLATEUR: Bestimmt für den qualifizierten Techniker, der die Installation, Inbetriebnahme und Sicherheitsprüfung vornimmt.

ANWEISUNGEN FÜR DEN BENUTZER: enthalten Gebrauchsempfehlungen, die Beschreibung der Bedienelemente und Empfehlungen zur Reinigung und Wartung.
1. SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESE GEBRAUCHSANWEISUNG IST EIN FESTER BESTANDTEIL DES GERÄTS UND MUß DESHALB FÜR DIE GANZE LEBENSDAUER DES GERÄTS SORGFÄLTIG UND AN EINEM SICHEREN ORT AUFBEWAHRT WERDEN. WIR EMPFEHLEN, DIE VORLIEGENDE GEBRAUCHSANWEISUNG UND ALLE DARIN ENTHALTENEN HINWEISE VOR DEM ERSTEN GEBRAUCH DES GERÄTS AUFMERKSAM DURCHZULESEN. DIE INSTALLATION MUß VON QUALIFIZIERTEN FACHLEUTEN UNTER EINHALTUNG DER GELTENDEN NORMEN VORGENOMMEN WERDEN. DIESES GERÄT IST FÜR DEN GEBRAUCH IN PRIVATHAUSHALTEN AUSGELEGT UND IST MIT DEN GELTENDEN NORMEN KONFORM. DAS GERÄT HAT FOLGENDE ZWECKBESTIMMUNG: KOCHEN UND ERWÄRMEN VON SPEISEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄSSER GEBRAUCH BETRACHTET.
DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR UNSACHGEMÄßen GEBRAUCH AB.

KEINE VERPACKUNGEN UNBEWACHT IN DER WOHNUNG HERUMLIEGEN LASSEN. TRENNEN SIE DIE VERSCHIEDENEN MATERIALIEN UND LIEFERN SIE SIE DER NÄCHSTGELEGENEN SAMMELSTELLE ZUR SACHGEMÄSSEN ENTSORGUNG AB.

DER ERDANSCHLUß IST OBLIGATORISCH UND MUß NACH DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN AUSGEFÜHRT SEIN.

WIRD DAS GERÄT MIT STECKER UND STECKDOSE AN DAS STROMNETZ ANGESCHLOSSEN, MÜSSEN BEIDE GLEICHER ART SEIN UND GEMÄB DEN GELTENDEN VORSCHRIFTEN AN DAS ZULEITUNGSKABEL MONTIERT WERDEN.
DIE STECKDOSE MUSS AUCH NACH EINBAU DES GERÄTS ZUGÄNGLICH SEIN.
DEN STECKER NIE DURCH ZIEHEN AM KABEL HERAUSZIEHEN.

DIE ÖFFNUNGEN, VENTILATIONS- ODER WÄRMEAUSLAßSCHLITZE NIE VERSTOPFEN.

GLEICH NACH DER INSTALLATION IST EINE KURZE PRÜFUNG DES GERÄTS NACH DEN NACHSTEHENDEN ANWEISUNGEN DURCHZUFÜHREN. FUNKTIONIERT DAS GERÄT NICHT ORDNUNGSGEMÄß, ZIEHEN SIE DEN NETZSTECKER UND RUFEN SIE DEN ZUSTÄNDIGEN KUNDENDIENST.
REPARIEREN SIE DAS GERÄT NIE SELBST.
Einleitung

NACH JEDEM GEBRAUCH DES OFENS SICHERSTELLEN, DAß DIE SCHALTERGRIFFE AUF "NULL" (AUSGESCHALTET) STEHEN.

NIE ENTFLAMMBARE GEGENSTÄNDE IN DEN BACKOFEN LEGEN: FALLS ER UNBEABSICHTIGT EINGESCHALTET WIRD, KÖNNTE EIN BRAND AUSBRECHEN.

WÄHREND DES GEBRAUCHS WIRD DER BACKOFEN SEHR HEISS. ACHTEN SIE DARAUF, NICHT HEIZELEMENTE IM BACKOFEN ZU BERÜHREN.

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DER KENNZEICHNUNG IST GUT SICHTBAR AM RAHMEN DER BACKOFENTÜR ANGEBRACHT.
DIESES SCHILD DARF NIE ENTFERNT WERDEN.

ES IST DAFÜR SORGE ZU TRAGEN, DAß DER BACKOFEN NICHT VON UNBEAUFSICHTIGTEN KINDERN ALS SPIELZEUG BENUTZT WIRD.

DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIKALTGERÄTE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE) GEKENNZEICHNET.
DIE RICHTLINIE GIBT DEN RAHMEN FÜR EINE EU-WEIT GÜLTIGE RÜCKNAHME UND VERWERTUNG DER ALTGERÄTE VOR.

VOR DER INBETRIEBNAHME DES GERÄTS MÜSSEN ALLE ETIKETTEN UND SCHUTZFOLIEN INNEN UND AUSSEN ENTFERNT WERDEN.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.
2. INSTALLATION
2.1 Stromanschluß

Prüfen Sie, daß die Spannung und der Querschnitt der Zuleitung mit den technischen Daten auf dem am Rahmen der Ofentür angebrachten Typenschild übereinstimmen. Dieses Schild darf nie entfernt werden.

Der Erdanschluß ist obligatorisch und muß nach den Sicherheitsvorschriften für elektrische Anlagen ausgeführt sein.

Wird der Ofen mit einer Steckverbindung angeschlossen, muß geprüft werden, daß Stecker und Steckdose vom gleichen Typ sind. Es sollten keine Reduzierstecker, Adapter oder Mehrfachverteiler verwendet werden, da diese Überhitzen oder brennen können.

Wird das Gerät fest angeschlossen, ist in der Zuleitung an einer gut erreichbaren Stelle in Gerätenähe ein allpoliger Trennschalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen.

Betrieb mit 230V\~: ein dreiphasiges Kabel des Typs H05RR-F / H05RN-F (Kabel 3 x 1.5 mm²).
Am Kabelende, das am Gerät befestigt wird, muß der Erdungsleiter (gelb-grün) mindestens 20 mm länger sein.
Bei den Einbauherden wird das Zuleitungskabel nicht mitgeliefert. Es muß ein Gummikabel Typ H05RR-F oder H05RN-F verwendet werden, wobei bei der Installation zu beachten ist, daß dieses keine Metallteile des Gerätegehäuses berührt.
Die Klemmleiste ist durch Abschrauben der Geräterückwand erreichbar. Wenn nötig die Brücken auf der Klemmleiste wie auf der Abbildung gezeigt ändern, dann die Leiter anschließen, wobei zu beachten ist, daß der Erdungsleiter mindestens 20 mm länger ist. Das Zuleitungskabel mit der Kabelschelle am Gerät befestigen.

Betrieb mit 220-240V\~: ein dreiphasiges Kabel des Typs H05RR-F / H05RN-F (Kabel 3 x 4 mm²).
Betrieb mit 380-415V2N \~: ein vierphasiges Kabel des Typs H05RR-F / H05RN-F (Kabel 4 x 2.5 mm²).
Betrieb mit 380-415V3N \~: ein fünfphasiges Kabel des Typs H05RR-F / H05RN-F (Kabel 5 x 1.5 mm²).
Am Kabelende, das am Gerät befestigt wird, muß der Erdungsleiter (gelb-grün) mindestens 20 mm länger sein.


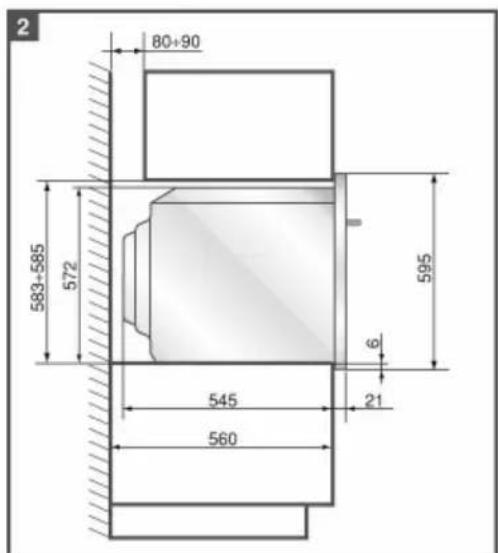

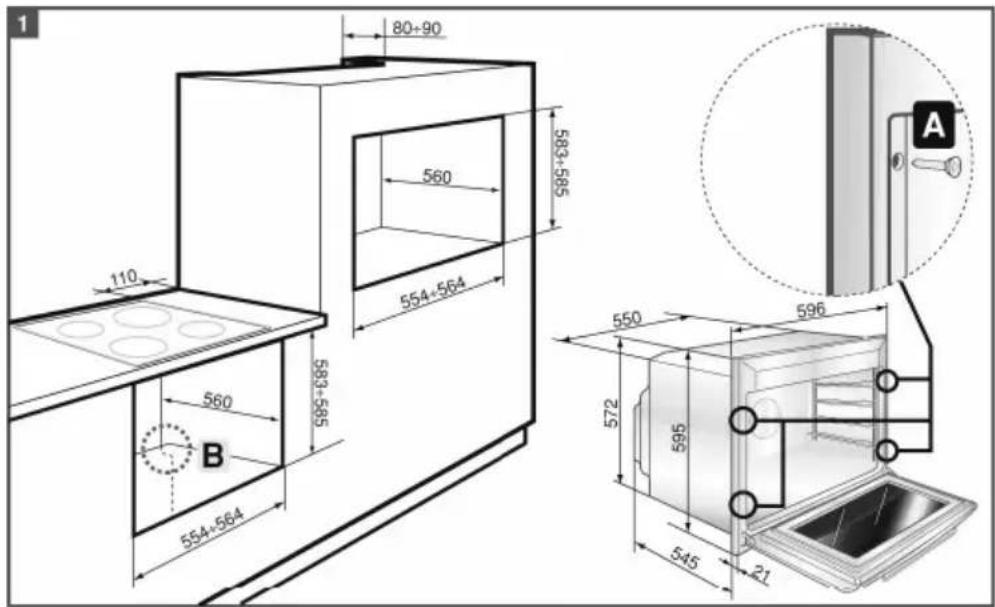

380-415V3N~ 1,5 mm² 20 mm2.2 Einbau des Geräts

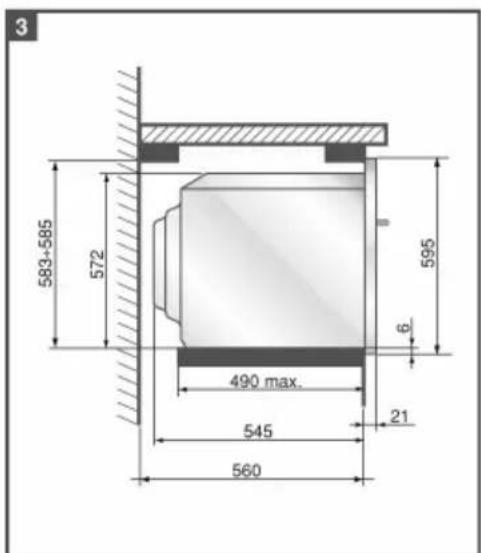

Das Gerät ist für Einbaumöbel aus beliebigem Material geeignet, vorausgesetzt, daß dieses hitzebeständig ist. Die in den Abbildungen 1, 2, 3 angegebenen Maße einhalten. Wird das Gerät unter die Arbeitsplatte eingebaut, die in den Abbildungen 1-3 angegebenen Masse einhalten. Beim Einbau unter die Arbeitsplatte mit kombinierten Kochmulden, muß ein Mindestabstand von 110 mm (siehe Abbildung 1) von der eventuellen Seitenwand eingehalten werden. Beim Einbau in einem Hochschrank gelten die Masse der Abbildung 1-2, wobei zu beachten ist, daß das Möbel im oberen/hinteren Teil eine 80-90 mm tiefe Öffnung aufweisen muß. Die 4 Schrauben A im Innern des Rahmens anschrauben (Abb. 1). Für Installationen unter der Abdeckung versichern Sie sich, daß das Möbel im oberen/hinteren Teil eine ähnliche Öffnung wie in Abbildung 1 (Pos. B) gezeigt aufweist. Für den Einbau und die Befestigung der Kochmulde die entsprechende Bedienungsanleitung befolgen.
Verwenden Sie die Backofentür nicht als Hebel zum Einschieben des Geräts in das Möbel.
Keinen starken Druck auf die offene Tür ausüben.


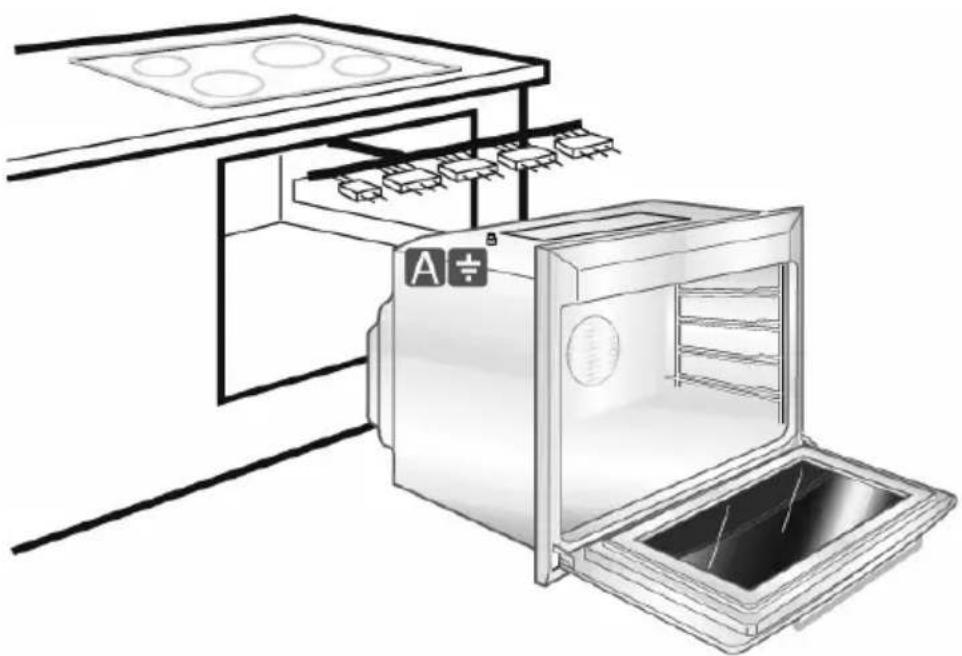

Kg2.3 Anschluß von Kochfeldern an den Herd
Nach der Installation muß die kombinierte Kochmulde an den Herd angeschlossen werden. Den Herd soweit in die Öffnung einschieben, daß noch Platz für die folgenden Arbeiten frei bleibt:
- das Erdungskabel (gelb-grün) des Kochfeldes an die Erdungsklemme A des Herds anschließen (siehe Abbildung);
- die Stecker der Kochmulde in die entsprechenden Buchsen am oberen Gerätegehäuse anschließen. Die Farben und Symbole der Stecker müssen mit denen auf den Buchsen übereinstimmen;
- wenn die Kochmulde mit einem Stecker für die Anzeige der Restwärme ausgerüstet ist, muß dieser in die letzte freie Buchse auf der rechten Seite eingesteckt werden.
Nun kann der Herd vollständig in das Möbel eingeschoben werden, wobei zu beachten ist, daß das Zuleitungskabel optimal liegt und keine heißen Teile berührt.

3. BESCHREIBUNG DER BEDIENELEMENTE
3.1 Schalterblende
Alle Bedienelemente und Anzeigen sind an der Schalterblende zusammengefaßt.
STATISCHER BACKOFEN

Zum Einstellen der Backofentemperatur den Schalter im Uhrzeigersinn drehen und beliebig auf eine Temperatur von 50° bis 250°C stellen.
Für besondere Heizanforderungen kann auch nur das unter Heizelement () oder nur der Grill () eingeschaltet werden.
FUNKTIONSWAHLSCHALTER
Den Schalter in eine der beiden Richtungen auf die gewünschte Funktion stellen. Die Symbole haben die folgende Bedeutung.

KEINE FUNKTION EINGESTELLT
BACKOFENBELEUCHTUNG (KEIN ELEMENT EINGESCHALTET) OBER-/UNTERHITZE
UNTERHITZE
GRILLELEMENT
GROßFLÄCHENGRILL

BELÜFTETES HEIZELEMENT
HEIBLUFT HEIZELEMENT
OBER- UND UNTERHITZE + BELÜFTETES HEIZELEMENT
AUFTAUEN
TEMPERATURWÄHLER
(Um- und Heißluftgeräte)
Zum Einstellen der Backofentemperatur den Schalter im Uhrzeigersinn drehen und beliebig auf eine Temperatur von 50° bis 250°C stellen.
Mit diesem Schalter kann die Heizung der zugehörigen Kochstelle durch Drehen im Uhrzeigersinn auf den gewünschten Wert zwischen 2 und 12 eingestellt werden.
Mit diesem Regler kann die Heizung für Zweikreiskochzonen eingestellt werden.
THERMOSTAT-KONTROLLAMPE
Ihr Aufleuchten bedeutet, daß der Backofen gerade vorgeheizt wird. Wenn sie erlischt, wurde die voreingestellte Temperatur erreicht.
Das gleichmäßige Blinken zeigt an, daß die Backofentemperatur laufend auf dem eingestellten Wert gehalten wird.


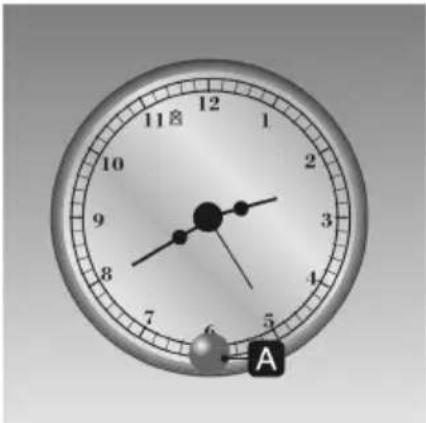

3.2.1 Einstellung der Uhrzeit
Zum Einstellen der genauen Uhrzeit den Drehknopf "A" je nach Modell niederdrücken bzw. oder herausziehen und im Uhrzeigersinn drehen. Die Uhr ist wie in der Abbildung angeordnet (bei einigen Modellen befindet sich der Drehknopf auf der rechten Seite).
3.2.2 Kurzzeitwecker
Zum Einstellen den Drehknopf "A" drehen, bis der Zeiger die gewünschte Zeit anzeigt. Die maximal einstellbare Zeit beträgt 55 Minuten. Nach Ablauf der eingestellten Zeit ertönt ein akustischer Signalgeber, den man ausschalten kann, indem man den Drehknopf "A" gegen den Uhrzeigersinn dreht, bis sich der Zeiger auf dem Symbol der durchgestrichenen Glocke 🔒 befindet. Der akustische Signalgeber schaltet nicht den Backofen aus.

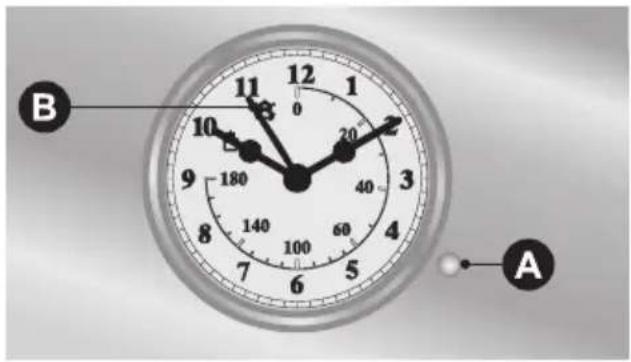

3.3 Uhr + Minutenzähler mit Ende der Garzeit

Die Drehung des Schalters A muss immer im UHRZEIGERSINN erfolgen.

Die gewünschte Funktion und Temperatur vor Einstellen der Garzeit einstellen.
3.3.1 Einstellung der Uhrzeit
Um die richtige Uhrzeit einzustellen, ZIEHEN und drehen Sie den kleinen Schalter A im Uhrzeigersinn.
3.3.2 Manuelles Garen
Um den Backofen mit manuellem Garvorgang zu verwenden, drehen Sie den Schalter A im Uhrzeigersinn, bis der Zeiger B auf dem Symbol steht.
3.3.3 Garen mit Timer
Zur Einstellung der Garzeit, drehen Sie den Schalter A im Uhrzeigersinn, bis der Zeiger B auf die gewünschte Zeit gestellt ist (max. 180 Minuten).
3.3.4 Ende der Garzeit
Der Backofen schaltet automatisch aus und gleichzeitig ertönt ein intermittierender Signalgeber.
3.3.5 Ausschalten des Läutwerkes
Der Signalgeber kann abgestellt werden, indem der Schalter A im Uhrzeigersinn gedreht wird, bis der Zeiger B auf dem Symbol ⚠ steht.

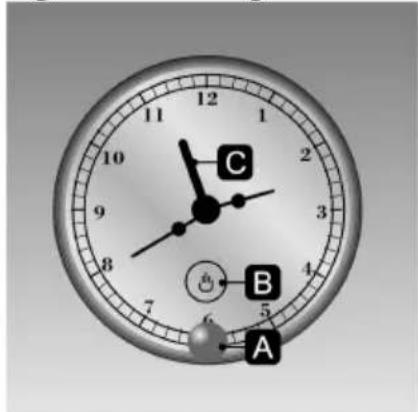

3.4 Analogische Programmierung
Zum Einstellen der Uhr den Drehknopf A nach innen drücken und im Uhrzeigersinn drehen.

Vor der Einstellung des Programmierers die gewünschte Funktion und Temperatur einschalten.
3.4.2 Backen/braten mit kurzzeitwecker
Vor dem Einstellen der Garzeit müssen Sie die Funktion und die Temperatur wählen. Ziehen Sie den Drehknopf A dann nach außen und drehen Sie ihn im Uhrzeigersinn, um den Zeiger C mit dem Stundenzeiger in Deckung zu bringen. Dann können Sie die Garzeit, die im Fenster B angezeigt wird, einstellen, indem Sie den Drehknopf A im Uhrzeigersinn drehen.
3.4.3 Verzögerung des beginns der garung
Den Drehknopf A im Uhrzeigersinn drehen, bis die 0 im Fenster B zu sehen ist. Dann den Drehknopf A nach außen ziehen und den Zeiger C im Uhrzeigersinn auf die gewünschte Uhrzeit für den Beginn der Garung drehen (der Beginn der Garung kann um maximal 12 Stunden bezogen auf die aktuelle Uhrzeit verzögert werden). In diesem Zustand den Drehknopf A entweder auf das Symbol 🎨 drehen, um in den Handbetrieb zu schalten, oder auf die gewünschte Garzeit drehen (nach Ablauf der festgelegten Zeit werden alle Heizelemente des Backofens ausgeschaltet).
3.4.4 Manueller Betrieb
Den Drehknopf A im Uhrzeigersinn drehen, bis die 0 im Fenster B zu sehen ist. Dann den Drehknopf A nach außen ziehen und im Uhrzeigersinn drehen, um den Zeiger C mit dem Stundenzeiger in Deckung zu bringen.
Anschließend den Drehknopf A erneut im Uhrzeigersinn drehen, bis das Symbol 🔊 im Fenster B zu sehen ist.
4. GEBRAUCH DES BACKOFENS

Vergewissern Sie sich, dass sich der Schalter des Kurzzeitweckers auf dem Symbol befindet bzw. dass eine Kochzeit eingestellt ist. Wenn sich der Schalter des Kurzzeitweckers auf dem Symbol 0 befindet, wird kein Heizelement eingeschaltet.

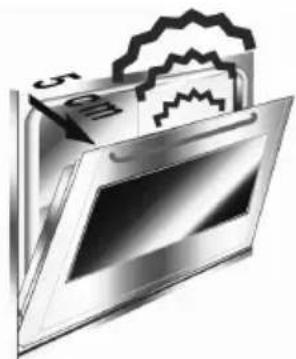

4.1 Warnungen und allgemeine Ratschläge
Bei der erstmaligen Backofenverwendung empfiehlt es sich, diesen so lange auf Höchsttemperatur (250°C) aufzuheizen, bis die eventuellen, herstellungsbedingten Ölrückstände verbrannt sind, da es ansonsten zu Geschmacksübertragungen kommen könnte.

Zum Backen/Braten den Boden des Garraums nicht mit Aluminium- oder Stanniolfolie abdecken und keine Töpfe oder Bleche direkt auf den Garraumboden stellen, da sonst die Emailbeschichtung beschädigt wird. Wenn man Backfolie verwendet, muss man sie so anordnen, dass sie die Zirkulation der heißen Luft im Backofen nicht behindert.

Damit der eventuell im Backofen entstandene Dampf allmählich austreten kann, die Tür in zwei Zügen öffnen: 4-5 Sekunden lang halboffen lassen (ca. 5 cm) und dann ganz öffnen. Falls die Ofentür während der Garzeit geöffnet werden muß, so sollte dies möglichst schnell wieder geschlossen werden, um ein zu starkes Absinken der Ofentemperatur zu verhindern.

4.2 Abkühlventilation (nur bei einigen Modellen)
Das Gerät verfügt über ein Kühlsystem, das beim Einschalten des Ofens zugeschaltet wird.
Der laufende Lüfter schafft einen normalen Luftstrom, der unten an der Vorderseite des Ofens ausströmt und auch noch eine kurze Zeit nach dem Abstellen des Ofens andauern kann.

4.3 Innenbeleuchtung
Bei allen Modellen erfolgt die Einschaltung, wenn man den Temperaturwahlschalter dreht und den Funktionenwahlschalter auf eine beliebige Funktion einstellt. Bei einigen Modellen erfolgt die Einschaltung auch durch Öffnen der Backofentür.
Anweisungen für den Benutzer
5. ERHÄLTLICHES ZUBEHÖR

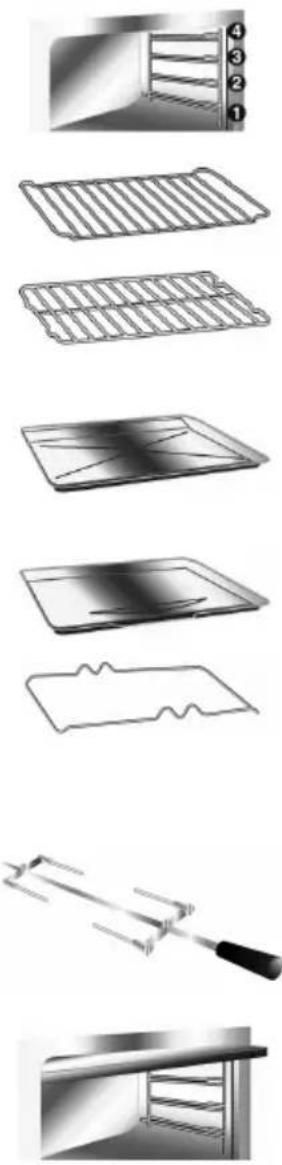

Der Backofen verfügt über 4 Schienen zum Einschieben der Behältnisse und Roste in verschiedener Höhe.
Einschubrost: als Auflage für das Koch- und Backgeschirr.
Einlagerost: Wird zum Garen von Speisen, die tropfen könnten, auf eine Fettpfanne gelegt.
Fettpfanne: Zum Backen und Auffangen des Fettes, das von den auf dem Gitterrost liegenden Speisen herunter tropft.
Backblech: Zum Backen von Torten, Pizzen und Gebäck..
Drehspießhalterung (nur Modelle mit statischem Ofen): wird vor dem Einsatz des Drehspießes in die Führungen des Backofens geschoben.
Drehspieß (nur Modelle mit statischem Ofen): zum Braten von Geflügel, Würsten und allen jenen Stücken, die auf allen Seiten gleichmäßig gebraten werden müssen.
Obere Schutzabdeckung: zieht man sie heraus, kann man den Backraum leichter reinigen.


Die Verfügbarkeit einiger Zubehörteile ist von der Ausstattung der einzelnen Modelle abhängig.
Zubehör auf Anfrage
Bei den autorisierten Kundendienstzentren sind die Originalzubehörteile erhältlich.

Anweisungen für den Benutzer

6. EMPFEHLUNGEN ZUM GAREN

wenn das Vorheizen des Ofens erforderlich ist, empfiehlt sich dafür die Verwendung von Um- oder Heißluft bei einer um 30-40 °C über der gewünschtenGartemperatur liegenden Einstellung des Thermostatschalters. Dadurch kann die Garzeit sowie der Energieverbrauch reduziert werden.

Während der Garzeit muß die Ofentür geschlossen sein
6.1 Traditionelles Garen (Multifunktionsmodelle)

Dieses klassische System mit Ober- und Unterhitze ist zum Garen von Speisen auf nur einer Ebene geeignet. Der Backofen muß dazu vorgeheizt werden, bis die gewünschte Temperatur erreicht ist. Das Back-/Kochgut erst nach Verlöschen der Kontrollampe des Thermostats in das Backrohr einschieben. Tiefkühlfleisch kann ohne Auftauen in den Ofen gegeben werden. Als einzige Vorsichtsmaßnahme eine um ca. 20°C niedrigere Temperatur und um ca. 1/4 längere Kochzeit wählen als beim Frischfleisch. Sehr fettes Fleisch kann in den kalten Backofen gegeben werden.
6.2 Garen mit Heissluft (Multifunktionsmodelle)

Dieses System ist zum Garen auf mehreren Ebenen und verschiedener Speisen geeignet (Fisch, Fleisch usw.), ohne daß der Geruch und Geschmack übertragen wird. Die Heißluft gewährleistet eine gleichmäßige Verteilung der Hitze.

Beim Mehrfachgaren müssen die Gartemperaturen der verschiedenen Speisen gleich sein.

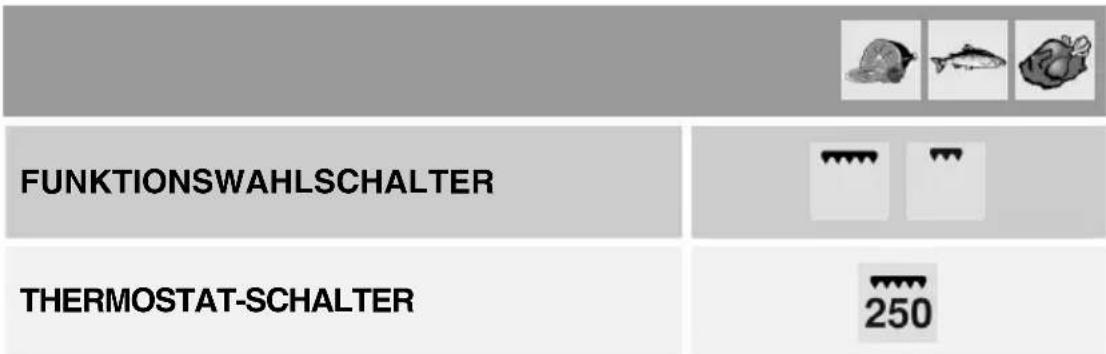

6.3 Grillen
Für schnelles Überbacken oder Braten von Speisen. Bei kleinen Mengen und kurzen Garzeiten den Rost in die vierte Führung von unten einschieben. Für längere Garzeiten oder das Grillen von großen Flächen sollte der Rost je nach Größe der Stücke in eine tiefere Führung eingeschoben werden.
Während der Garzeit muß die Ofentür geschlossen sein.
6.4 Grillen mit Umluft (Multifunktionsmodelle)
| FUNKTIONSWAHLSCHALTER | |
| THERMOSTAT-SCHALTER | 200 |

Ermöglicht eine regelmäßigere Verteilung der Hitze und eine bessere Tiefenwirkung. Die Speisen werden leicht gebräunt und bleiben innen weich. Während der Garzeit muß die Ofentür geschlossen sein und die Heizzeit darf 60 Minuten nicht überschreiten.
6.5 Behutsames Garen (nur bei einigen Modellen)
| FUNKTIONSWAHLSCHALTER | |
| THERMOSTAT-SCHALTER | 50 ÷ 250°C |

Für Kleingebäck und Kuchen mit nassem Belag, mit wenig Zucker und feuchte Süßspeisen in Formen. Ausgezeichnet auch, wenn Speisen unten fertigzugaren sind, und für Garvorgänge, die vornehmlich Unterhitze verlangen. Es empfiehlt sich, die Form auf der untersten Schiene einzuschieben.

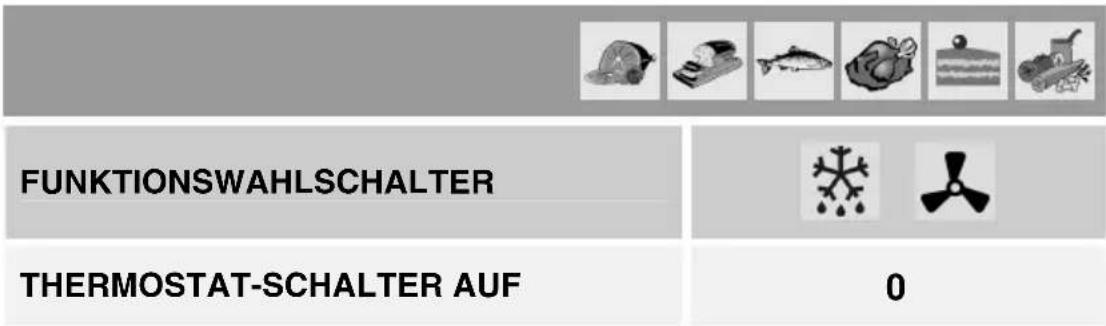

6.6 Auftauen (Multifunktionsmodelle)
Durch die Bewegung der Luft bei Raumtemperatur werden die Speisen schnell aufgetaut.

Das Auftauen bei Raumtemperatur bieten den Vorteil, daß sich der Geschmack und das Aussehen der Speisen nicht verändern.
6.7 Grillen am Drehspieß (Modelle mit statischem Ofen)

THERMOSTAT-SCHALTER

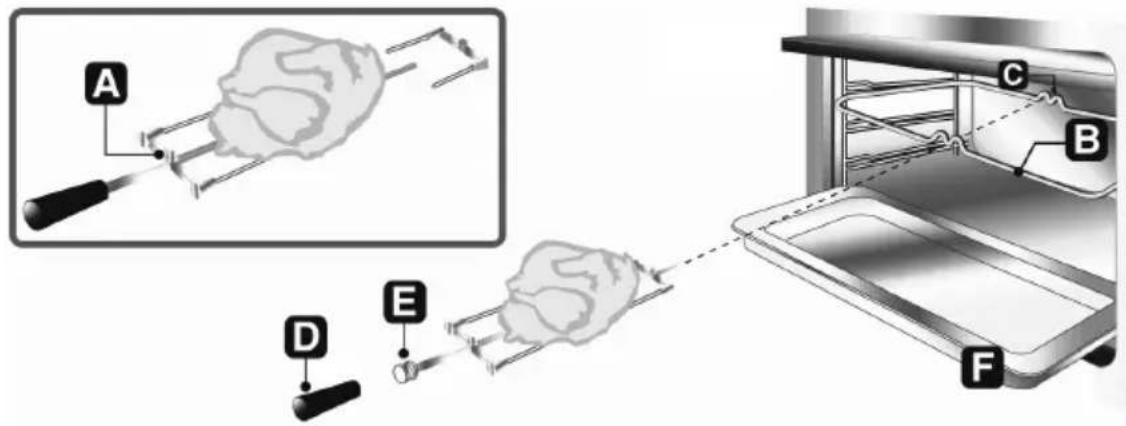

Die Speise auf den Spieß stecken und die Schrauben A der Gabel anziehen. Den Rahmen B in die dritte Führung von unten einschieben. Den Handgriff D entfernen und den Spieß so einsetzen, daß die Führung E auf dem Rahmen B aufliegt. Den Rahmen B ganz hineinschieben, bis die Spitze des Spießes in der Öffnung C an der Backofenrückwand steckt. Das Backblech F in die unterste Position einsetzen und etwas Wasser hineingießen, um die Entstehung von Rauch zu verhindern. Während der Garzeit muß die Ofentür geschlossen sein.

Das regelmäßige Blinken der Thermostat-Kontrollampe beim Garen ist normal und zeigt die laufende Beibehaltung der Backofentemperatur an.
6.8 Tabellen
Die Garzeiten, insbesondere für Fleisch, hängen von der Dicke und der Qualität des Produkts sowie dem Geschmack des Verbrauchers ab.
TRADITIONELLES GAREN

| SCHIENENPOSITIONVON UNTEN | TEMPERATUR(°C) | ZEITIN MINUTEN (*) | |
| TEIGWAREN | |||
| LASAGNE | 2 - 3 | 210 - 230 | 30 |
| NUDELAUFLAUF | 2 - 3 | 210 - 230 | 40 |
| FLEISCH | |||
| KALBSBRATEN | 2 | 170 - 200 | 30 - 40 / KG. |
| RINDSBRATEN | 2 | 210 - 240 | 30 - 40 / KG. |
| SCHWEINEBRATEN | 2 | 170 - 200 | 30 - 40 / KG. |
| HÄHNCHEN | 2 | 170 - 200 | 45 - 60 |
| ENTE | 2 | 170 - 200 | 45 - 60 |
| GANS - TRUTHAHN | 2 | 140 - 170 | 45 - 60 |
| KANINCHEN | 2 | 170 - 200 | 50 - 60 |
| LAMMKEULE | 2 | 170 - 200 | 40 - 50 |
| FISCH 1 - 2 170 - 200 NACH | |||
| GRÖßE | |||
| PIZZA 1 - 2 210 - 240 40 - 45 | |||
| BACKWERK | |||
| MÜRBETEIG | 1 - 2 | 170 - 200 | 15 - 20 |
| RÜHRKUCHEN | 1 - 2 | 165 | 35 - 45 |
| HÖRNCHEN | 1 - 2 | 170 - 200 | 40 - 45 |
| OBSTKUCHEN | 1 - 2 | 170 - 200 | 20 - 30 |
| BISQUITBODEN | 1 - 2 | 170 | 60 |
| APFELTORTE | 1 - 2 | 190 | 60 |
| REISTORTE | 1 - 2 | 180 | 60 |
(*) = BEI VORGEHEIZTEM BACKOFEN
GRILLEN

7. REINIGUNG UND PFLEGE

Bevor am Backofen Arbeiten irgendwelcher Art durchgeführt werden, ist die Stromzufuhr abzustellen.

7.1 Reinigung des Edelstahls
Um das Aussehen des Edelstahls möglichst lange zu erhalten, empfiehlt sich die regelmäßige Reinigung, wenn möglich nach jeder Benutzung.
7.1.1 Normale tägliche Reinigung
Zur Reinigung und Erhaltung der Edelstahlflächen ausschließlich spezifische Produkte verwenden, die nicht kratzen und keine chlorhaltigen Säuren enthalten.
Gebrauchsanweisung: Das Reinigungsmittel auf einen feuchten Lappen geben und die Oberfläche damit reinigen, sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.
7.1.2 Speisereste oder -flecken
Unter keinen Umständen Metallschwämme oder schneidende Schaber verwenden, damit die Oberfläche nicht beschädigt wird. Verwenden Sie normale, nicht kratzende Produkte für Edelstahl, weiche, nicht kratzende Schwämme und eventuell Holz- oder Kunststoffgeräte. Sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.
Das Eintrocknen von zuckerhaltigen Speiseresten (wie z.B. Marmelade) im Innern des Ofens ist zu vermeiden. Trocknen sie allzu lang im Ofen, könnten sie das Email im Innern des Ofens schwer beschädigen

7.2 Reinigung der Backöfen (Katalyseset)

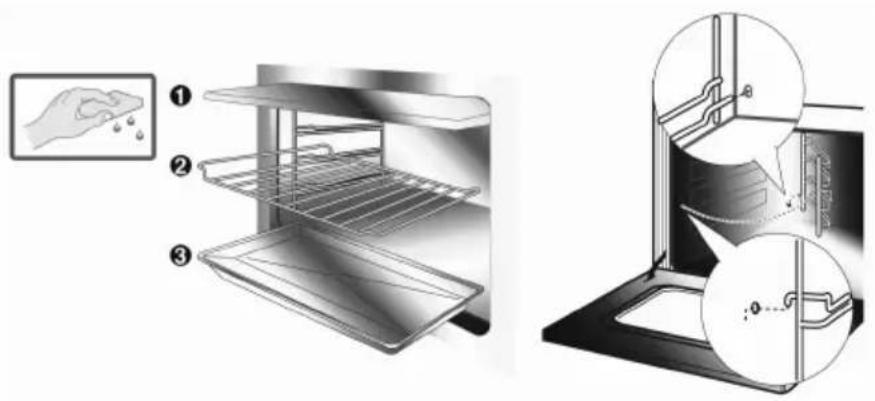

Den Backofen abkühlen lassen und regelmäßig reinigen. dazu alle demontierbaren Teile herausnehmen.

Anweisungen für den Benutzer
- Die Backofengitter und seitlichen Führungen mit warmem Wasser und nicht kratzendem Reinigungsmittel reinigen, spülen und trocknen.
- Es empfiehlt sich, den Backofen ungefähr 15 bis 20 Minuten einzuschalten, falls spezifische Produkte zum Entfernen der Rückstände im Backraum verwendet wurden.
- Zur Erleichterung der Reinigung kann die Tür ausgebaut werden (siehe S. 8.2)
7.3 Katalyse-Set (nur bei einigen Modellen)
Der Hauptofen verfügt über permanent selbstreinigende Emailbleche. Diese Bleche erlauben die mühelose Reinigung des Backofens und gewährleisten auf Dauer seinen einwandfreien Betrieb.
7.3.1 Gebrauch des Katalyse-Sets
Damit der Backofeninnenraum stets frei von Speiseresten und unangenehmen Gerüchen ist, empfiehlt es sich, in regelmäßigen Zeitabständen das leere Gerät für die Dauer von 30 bis 60 Minuten mit einer Temperatur von weniger als 200°C einzuschalten, da auf diese Weise die vorhandenen Rückstände auf den selbstreinigenden Blechen oxidiert werden. Nachdem man den Backofen dann hat abkühlen lassen, können diese Rückstände mit einem feuchten Schwamm entfernt werden.
7.3.2 Pflege des Katalyse-Sets
Vom Gebrauch von Scheuerpasten und gewöhnlichen Reinigungsmitteln zur Reinigung der Bleche wird abgeraten. Man sollte lediglich einen feuchten Schwamm verwenden, um die spezielle Emailschicht auf den Blechen nicht zu beschädigen.
7.3.3 Ausbau des Katalyse-Sets

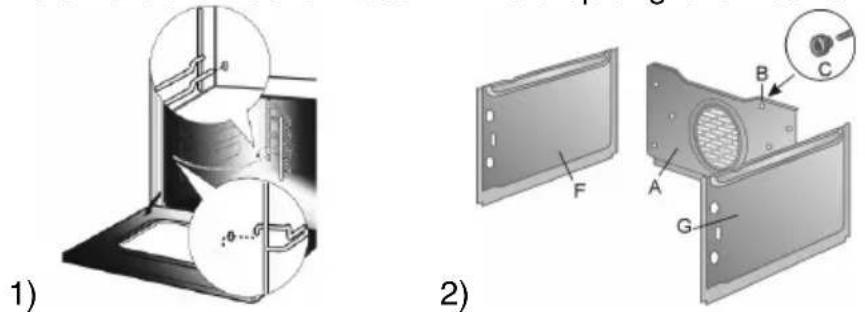

- Die seitlichen Einschubgitter herausnehmen (Abb. 1).
- Die Seitenbleche "F" und "G" herausziehen (Abb. 2).
- Gewindering "C" ausschrauben und das hintere Blech "A" herausnehmen (Abb. 2).
- Montieren Sie die Bleche wieder in ihre ursprüngliche Position.

7.4 Ofentürfenster
Es empfiehlt sich, das Ofentürfenster immer sauber zu halten. Dazu Küchenpapier oder bei hartnäckigem Schmutz einen feuchten Schwamm und ein normales Reinigungsmittel verwenden.
8. WARTUNG
Von Zeit zu Zeit benötigt der Backofen kleinere Wartungsarbeiten oder den Austausch von Verschleißteilen wie Dichtungen, Glühlampen usw. Es folgen einige spezifische Anweisungen dazu.

Vor allen Arbeiten die Stromzufuhr zum Gerät abstellen.
8.1 Austauschen der Backofenlampe

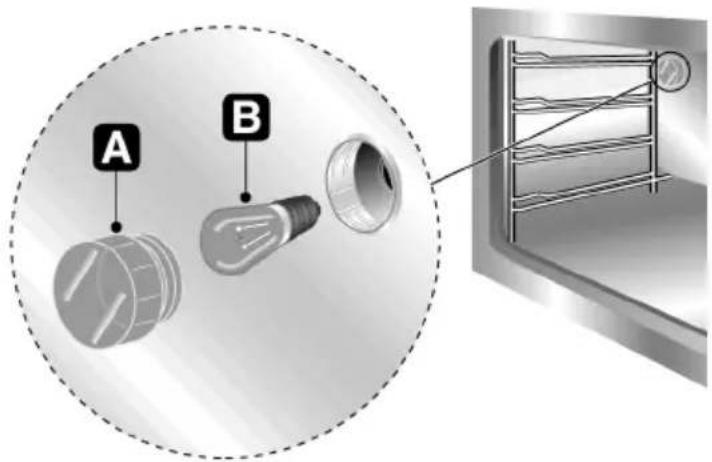

Die Schutzabdeckung A im Gegenuhrzeigersinn ausdrehen, die Lampe B (im 8-Funktionen-Modell mit Glasblende die Halogenlampe C ersetzen) mit einer äquivalenten Lampe ersetzen. Schutzabdeckung A wieder montieren.
Nur Backofenlampen (T 300°C) verwenden.
Anweisungen für den Benutzer
8.2 Ausbauen der Backofentür

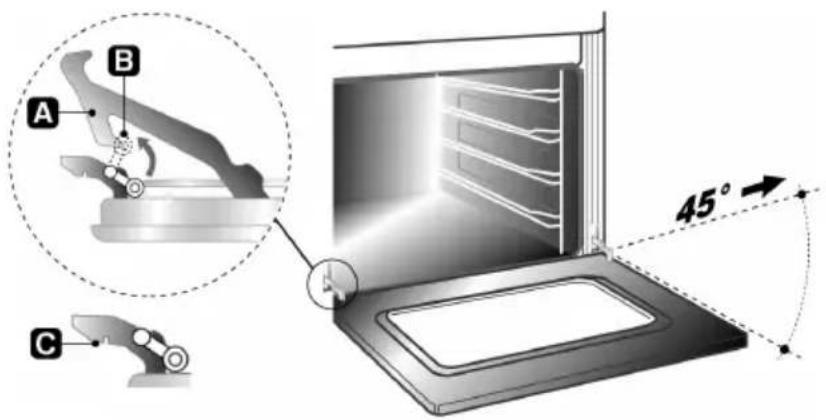

Die Tür an beiden Seiten in Nähe der Scharniere A festhalten und die zwei Hebel B hochklappen. Die Tür um ca. 45° anheben und entfernen. Zur erneuten Anbringung die Scharniere A in die vorgesehenen Vertiefungen einsetzen, die Tür aufstützen und die Hebel B auslösen.


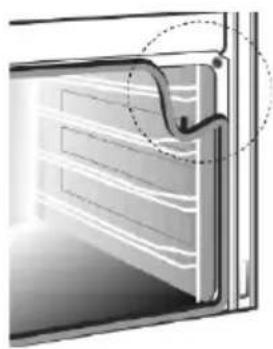

Für eine eingehendere Reinigung der Backöfen ist die Dichtungen der Backofentür abmontierbar. Bevor die Dichtung abmontiert wird, muß die Tür wie vorstehend beschrieben entfernt werden. Danach die an den Ecken befindlichen Zungen wie in der Abbildung gezeigt anheben.
Nach beendeter Reinigung die Dichtung wieder montieren, wozu die Längsseite waagrecht gehalten und die Zungen von oben beginnend in die entsprechenden Löcher eingeführt werden.
