TL-PA4010P KIT V2.20 - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (Set mit 2 Adaptern)
Modell	TL-PA4010P KIT V2.20
Marke	TP-Link
Standards	HomePlug AV2, IEEE 1901, kompatibel mit HomePlug AV
Datenrate	bis zu 600 Mbit/s (PHY)
Schnittstelle	1x RJ-45 10/100/1000 Mbit/s (Gigabit Ethernet)
Steckdosen-Durchgang	Ja, integrierte Steckdose
Reichweite	bis zu 300 Meter im Stromnetz
Stromverbrauch	ca. 5,5 W (typisch), <0,5 W (Standby)
Abmessungen (pro Adapter)	ca. 94 x 54 x 40 mm
Gewicht (pro Adapter)	ca. 150 g
Spannungsversorgung	100-240 V AC, 50/60 Hz
Sicherheit	128-bit AES Verschlüsselung
Temperaturbereich (Betrieb)	0°C bis 40°C
Luftfeuchtigkeit (Betrieb)	10% bis 90% (nicht kondensierend)
Lieferumfang	2x Powerline-Adapter, 2x Ethernet-Kabel, Schnellinstallationsanleitung
Garantie	2 Jahre (je nach Land)
Kompatibilität	mit allen TP-Link HomePlug AV/AV2 Adaptern

Häufig gestellte Fragen - TL-PA4010P KIT V2.20 TP-LINK

Wie verbinde ich die TP-Link TL-PA4010P Adapter?

Drücken Sie die Pair-Taste am ersten Adapter für 1 Sekunde, dann innerhalb von 2 Minuten die Pair-Taste am zweiten Adapter. Die Power-LED leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was tun, wenn kein Internet?

Prüfen Sie die LED-Anzeigen: Die Power-LED muss leuchten, die Ethernet-LED sollte blinken. Stellen Sie sicher, dass die Ethernet-Kabel fest sitzen und der Router eingeschaltet ist.

Kann ich mehrere Adapter verwenden?

Ja, Sie können bis zu 16 Adapter in einem Powerline-Netzwerk betreiben. Alle müssen über die Pair-Taste verbunden werden.

Wie setze ich die Adapter zurück?

Halten Sie die Reset-Taste (kleines Loch) mit einer Büroklammer für ca. 5 Sekunden gedrückt, bis die Power-LED schnell blinkt. Die Einstellungen werden auf Werkseinstellungen zurückgesetzt.

Ist der Adapter mit Routern kompatibel?

Ja, schließen Sie den Adapter über ein Ethernet-Kabel an einen freien LAN-Port Ihres Routers an. Der Adapter arbeitet mit allen Routern mit Ethernet-Anschluss.

Wie optimiere ich die Geschwindigkeit?

Vermeiden Sie den Anschluss an Mehrfachsteckdosen oder Überspannungsschutz, da diese die Signalqualität beeinträchtigen. Stecken Sie die Adapter direkt in eine Wandsteckdose.

Was bedeutet die rote LED?

Eine rote Power-LED zeigt eine Störung an, z.B. keine Verbindung oder Überhitzung. Überprüfen Sie die Stromleitung und die Entfernung zwischen den Adaptern.

Kann ich den Adapter im Freien verwenden?

Nein, der Adapter ist nur für den Einsatz in Innenräumen geeignet. Er ist nicht wasserdicht und sollte keiner Feuchtigkeit ausgesetzt werden.

Wie aktualisiere ich die Firmware?

Laden Sie das TP-Link Utility von der offiziellen Website herunter. Verbinden Sie den Adapter per Ethernet mit dem Computer und führen Sie das Update durch.

Unterstützt der Adapter Power Saving?

Ja, der Adapter schaltet nach einer gewissen Zeit ohne Datenverkehr in den Standby-Modus (Stromverbrauch <0,5W). Bei Bedarf aktiviert er sich automatisch.

BEDIENUNGSANLEITUNG TL-PA4010P KIT V2.20 TP-LINK

AV600 Passthrough Powerline Starter Kit

TL-PA4010P KIT

Features:

• Data transfer rate up to 600Mbps over electrical wires, ideal for HD video streaming
- Embedded power socket ideal for other devices using the same outlet
- No new wires or drilling required, just use existing electrical wires
• No setup required, simply plug and play
- Up to 300 meters range over the household power circuit for better performance through walls or across floors
- Power-Saving Mode automatically reduces power consumption by up to 85%*
• 128-bit AES encryption easily at a push of "Pair" Button
- QoS provides networking flexibility and stable IPTV streaming and online gaming
* Actual data will vary because of the network conditions and environment factors.

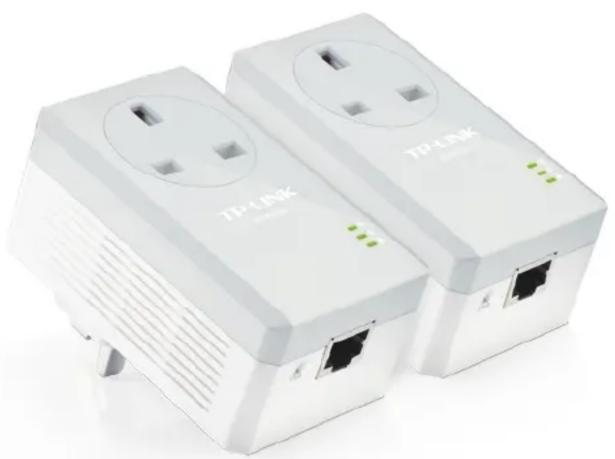

Two white TP-Link network switches with power socket and port ports, no visible text or symbols on the devices themselves.

Description:

TP-LINK's AV600 Passthrough Powerline Starter Kit, TL-PA4010P KIT turns your existing powerline into a high speed network with no need for new wires or drilling. No configuration is required, simply plug your adapter into your power sockets and you can establish networking infrastructure in a flash. What's more, its integrated power socket allows an additional device or power bar to be connected to the adapter as though it were a normal wall socket. With speeds up to 600Mbps, TL-PA4010P KIT is a great choice for an easy to build multimedia entertainment network.

Specifications:

Hardware Features
Standards and Protocols	HomePlug AV, IEEE802.3, IEEE802.3u
Interface	1* 10/100Mbps Ethernet Port, Power Socket
Plug Type	UK
Button	Pair Button
LED Indicator	Power, Powerline, Ethernet
Dimensions (W x D x H)	3.7 x 2.3 x 1.7 in. (95 x 58 x 42 mm)
Power Consumption	< 2.6 W
Range	300 meters in house
Software Features
Modulation Technology	OFDM
Encryption	128-bit AES Encryption
Others
Certifications	CE, RoHS
System Requirements	Windows 10/8.1/8/7/Vista/XP/2000, Mac, Linux*
Environment	Operating Temperature: 0°C~40°C (32°F~104°F)Storage Temperature: -40°C~70°C (-40°F~158°F)Operating Humidity: 10%~90% non-condensingStorage Humidity: 5%~90% non-condensing

* Utility currently supports Windows 10/8.1/8/7.

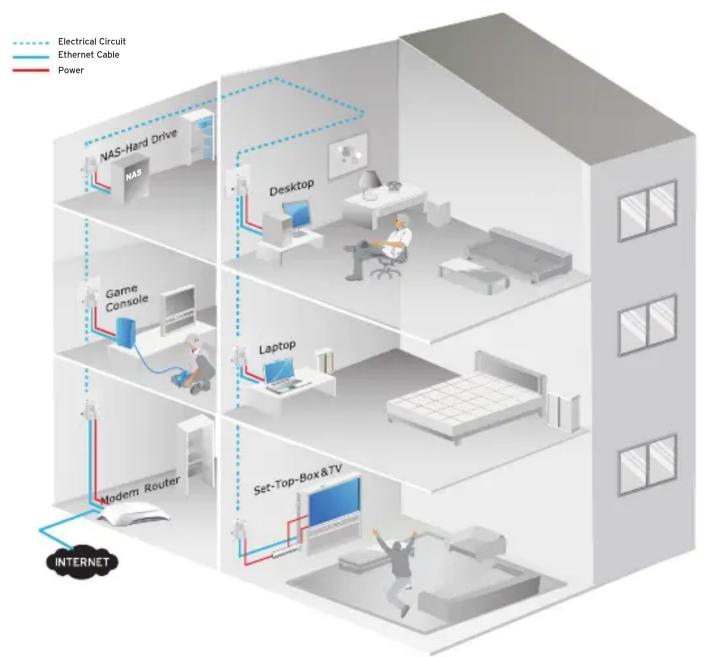

Diagram:
    style_K["Ethernet Cable"] stroke:#ff0000,stroke-width:2px
    style_L["Power"] stroke:#ff0000,stroke-width:2px

Package:

• AV600 Passthrough Powerline Adapter TL-PA4010P *2
• 2-meter RJ-45 Ethernet Cable *2
- Quick Installation Guide
