Produkttyp	Öl-Brennwert-Heizkessel (Standkessel)
Modell	Calora Tower Oil 30LS
Wärmenennleistung (Prated)	29 kW
Wärmeleistung bei 30 % Teillast (Niedertemperatur)	8,9 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz (ηs)	90 %
Nettogewicht (ohne Verpackung)	135 kg
Wasserinhalt	58 Liter
Stromversorgung	230 V Wechselstrom
Elektrische Leistungsaufnahme (Heizkessel allein, Volllast)	272 W
Hauptfunktionen	Heizung; Warmwasserbereitung über optionalen Speicher; Brennwerttechnik; modulierender Ölbrenner; iSensePro Schaltfeld mit Display; programmierbare Zeitpläne; Frostschutzfunktion; Anti-Kurzzyklus; Selbstdiagnose
Zulässiger Betriebsüberdruck (Primärkreis)	3 bar (0,3 MPa)
Zulässige Betriebstemperatur	85 °C
Sicherheitstemperaturbegrenzer	105 °C
Frostschutz	Integrierter Frostschutz für Kessel; zusätzlicher Frostschutz für Anlage im Ferienmodus
Wartungsintervall	Jährliche Wartung durch qualifiziertes Fachpersonal erforderlich
Ersatzteile	Nur Originalersatzteile verwenden
Garantie	12 Monate bei fehlender jährlicher Wartung; ansonsten gemäß Verkaufsunterlagen
Hersteller	Remeha GmbH, Rheiner Strasse 151, 48282 Emsdetten, Deutschland

Häufig gestellte Fragen - Calora Tower Oil 30 Remeha

Wie schalte ich den Calora Tower Oil 30 ein?

Betätigen Sie den Ein/Aus-Schalter am Heizkessel. Beim ersten Einschalten wählen Sie die Sprache über das Display aus. Prüfen Sie den Wasserdruck (empfohlen 1,5–2,0 bar).

Welche Betriebsarten gibt es?

Der Kessel bietet die Betriebsarten Automatik, Tag, Nacht, Ferien, Sommer und Hand. Die Einstellung erfolgt über die Taste MODE.

Was bedeutet die Fehlermeldung L38?

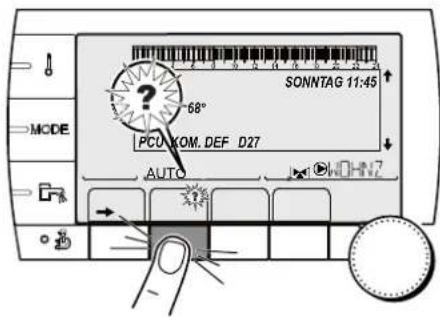

L38 ’PCU KOM.DEF’ zeigt eine Unterbrechung der Datenübertragung zwischen den Leiterplatten PCU und SCU an. Kontaktieren Sie den Wartungstechniker.

Wie stelle ich die Raumtemperatur ein?

Drücken Sie die Taste mit dem Temperatursymbol, wählen Sie den gewünschten Parameter (z.B. TEMP.TAG A) und ändern Sie den Wert mit dem Drehknopf. Bestätigen Sie durch Drücken.

Kann ich den Kessel selbst warten?

Nein, Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Eine jährliche Inspektion ist empfohlen.

Wie entlüfte ich die Heizungsanlage?

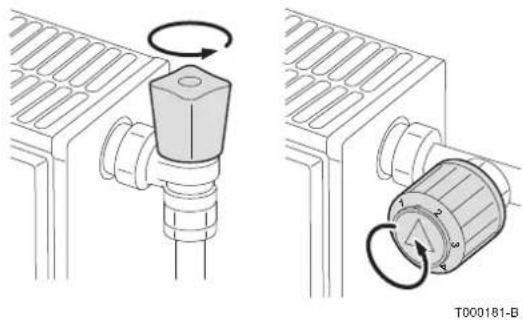

Öffnen Sie alle Heizkörperventile, stellen Sie den Raumthermostat auf Maximum, warten Sie bis die Heizkörper warm sind, schalten Sie die Heizung aus, warten Sie 10 Minuten und entlüften Sie die Heizkörper von unten nach oben mit dem Entlüftungsschlüssel.

Was tun bei niedrigem Wasserdruck?

Wenn der Display-Druck unter 0,8 bar fällt, füllen Sie Wasser über den Füll-/Entleerungshahn nach. Der empfohlene Druck liegt zwischen 1,5 und 2,0 bar.

Welche Heizprogramme sind vorinstalliert?

Es sind vier Zeitprogramme (P1 bis P4) verfügbar. Die Werkseinstellung für P1 ist Montag bis Sonntag von 6:00 bis 22:00 Uhr Komfortbetrieb. Sie können diese individuell anpassen.

Wie aktiviere ich den Frostschutz?

Schalten Sie den Kessel in den Betriebsmodus Ferien. Der integrierte Frostschutz schützt den Kessel automatisch bei Temperaturen unter 4°C. Für die gesamte Anlage den Ferienmodus verwenden.

Welche Zertifizierungen hat der Calora Tower Oil 30?

Der Kessel trägt die CE-Kennzeichnung (ID 1312 CN 5691) und erfüllt die Ökodesign-Richtlinie 2009/125/EG. Er entspricht den Anschlussarten B23 und B23P.

BEDIENUNGSANLEITUNG Calora Tower Oil 30 Remeha

Öl-Brennwert-Heizkessel

CALORA TOWER OIL 18LS CALORA TOWER OIL 24LS CALORA TOWER OIL 30LS

Bedienungs- Anleitung

Inhaltsverzeichnis

1 Sicherheitshinweise ....4

1.1 Sicherheitshinweise ....4
1.2 Empfehlungen ....5
1.3 Verantwortlichkeiten ....5

1.3.1 Pflichten des Herstellers ....5
1.3.2 Pflichten des Installateurs ......6
1.3.3 Pflichten des Benutzers ......6

2 Über diese Anleitung ....7

2.1 Benutzte Symbole ....7

2.1.1 In der Anleitung verwendete Symbole .....7
2.1.2 An der Ausrüstung verwendete Symbole .....7

2.2 Abkürzungen 8

3 Technische Daten 9

3.1 Zertifizierungen ......9
3.2 Technische Daten ....9

3.2.1 Technische Daten des Heizkessels ......9

4 Produktbeschreibung ....11

4.1 Allgemeine Beschreibung .....11
4.2 Wichtigste Komponenten ....11
4.3 Schaltfeld 12

4.3.1 Beschreibung der Tasten 12

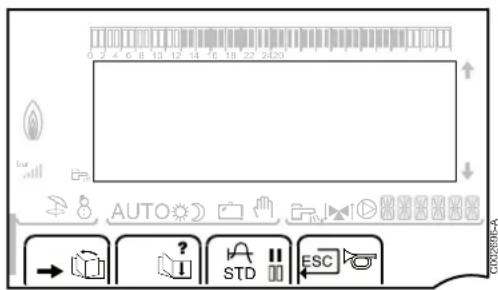

4.3.2 Beschreibung des Displays ....13

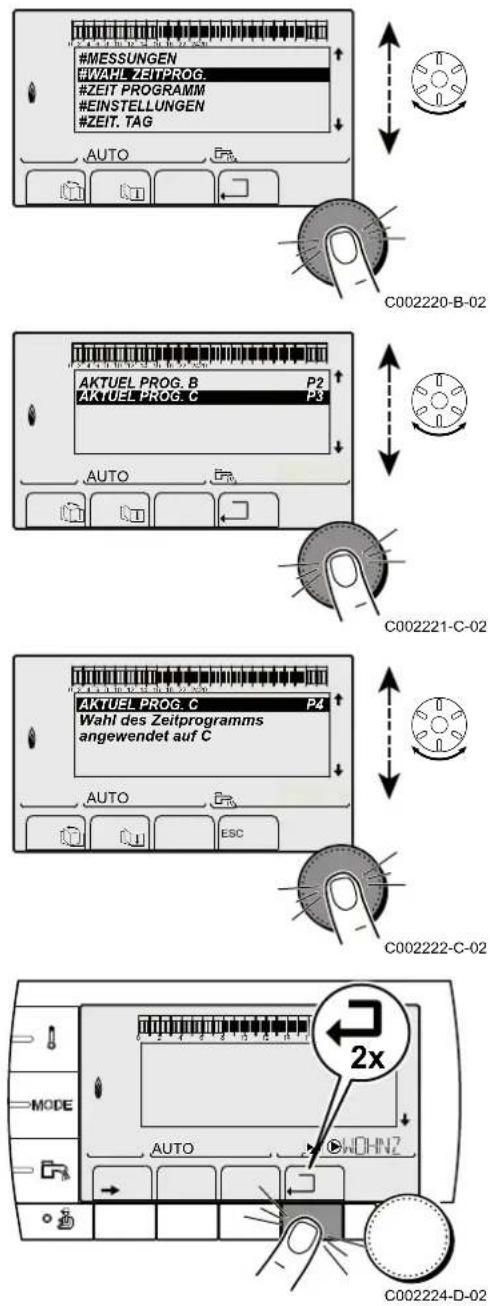

4.3.3 Navigation in den Menüs 16

5 Bedienung des Gerätes ....17

5.1 Inbetriebnahme des Gerätes ....17

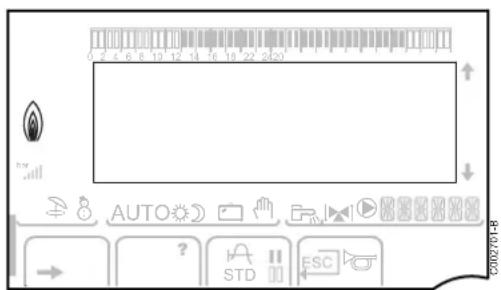

5.2 Anzeige der gemessenen Werte .....17
5.3 Änderung der Einstellungen .....19

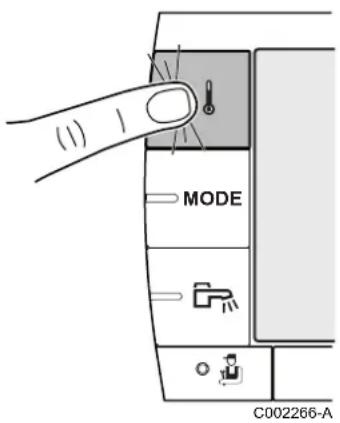

5.3.1 Einstellen der Temperatur-Sollwerte .....19

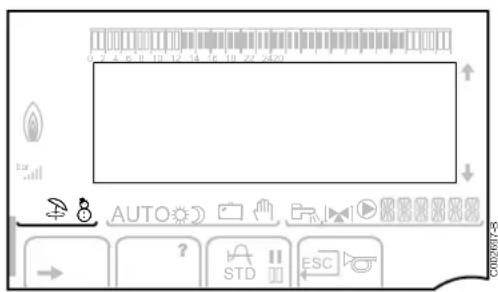

5.3.2 Betriebsart auswählen 20

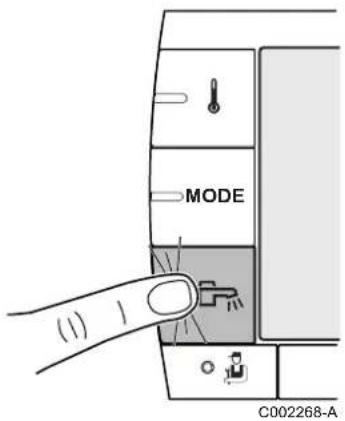

5.3.3 Warmwasserproduktion erzwingen .....21
5.3.4 Einstellung des Kontrasts und der Beleuchtung des Displays ....21
5.3.5 Zeit und Datum einstellen 22

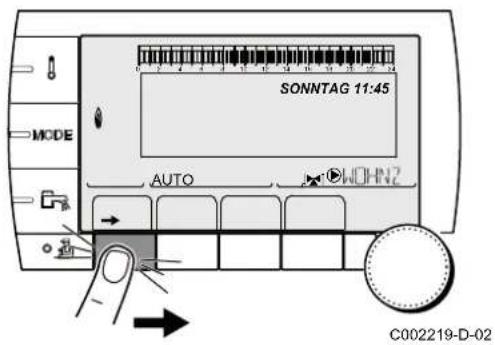

5.3.6 Ein Programm auswählen 22

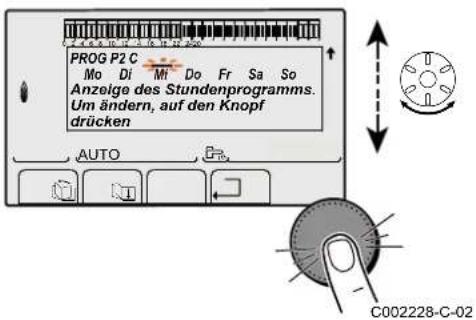

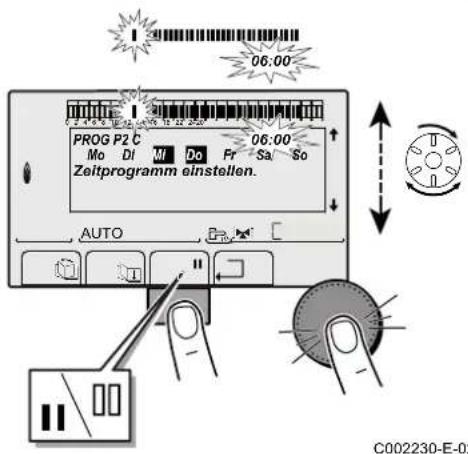

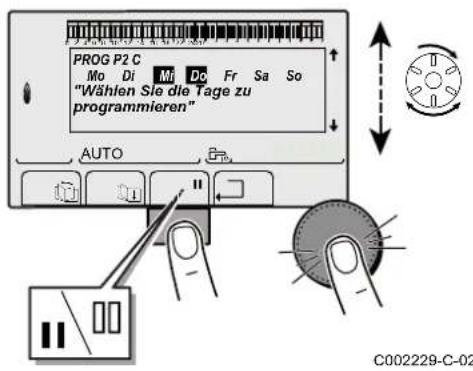

5.3.7 Anpassung eines Programms an die eigenen Wünsche 23

5.4 Ausschalten der Anlage ......25
5.5 Frostschutzfunktion ....25

6 Überprüfung und Wartung 27

6.1 Allgemeine Hinweise ......27
6.2 Regelmäßige Überprüfungen .....27

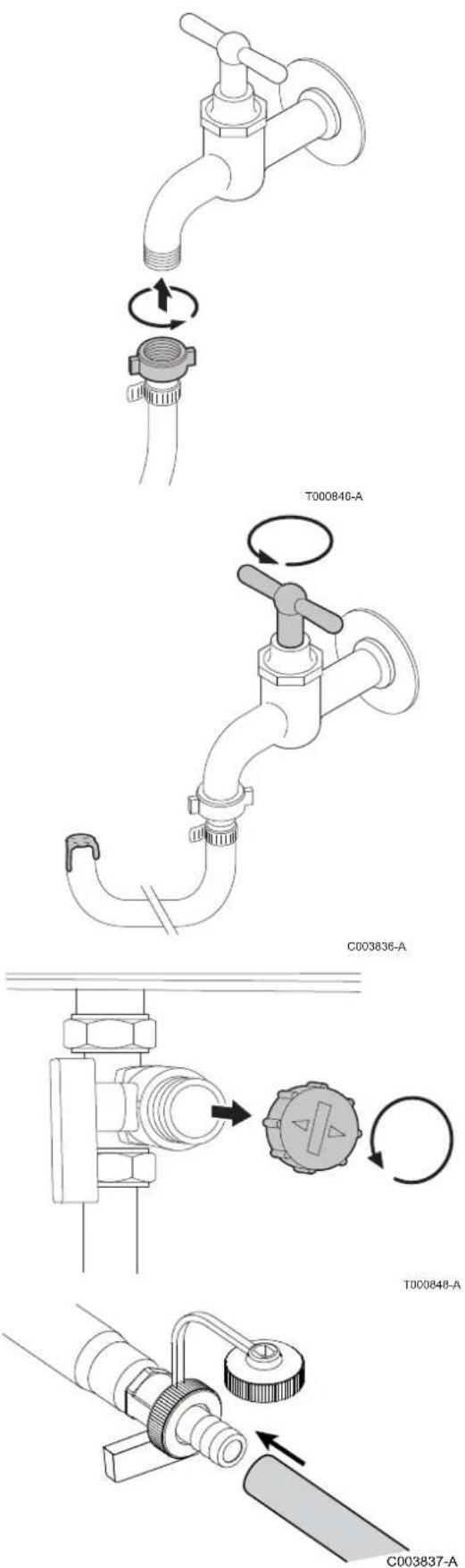

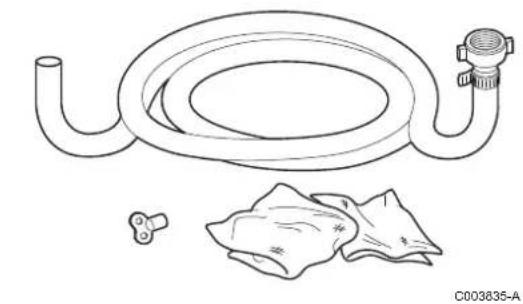

6.3 Befüllung der Anlage ......28

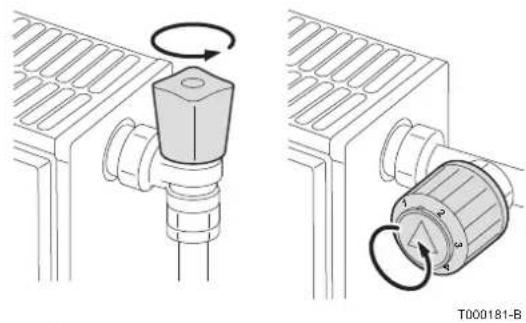

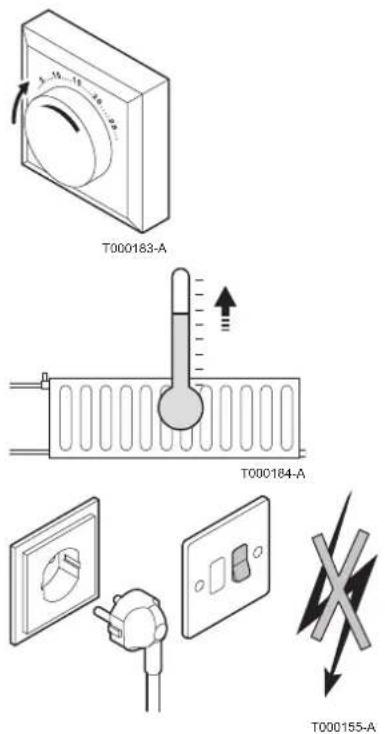

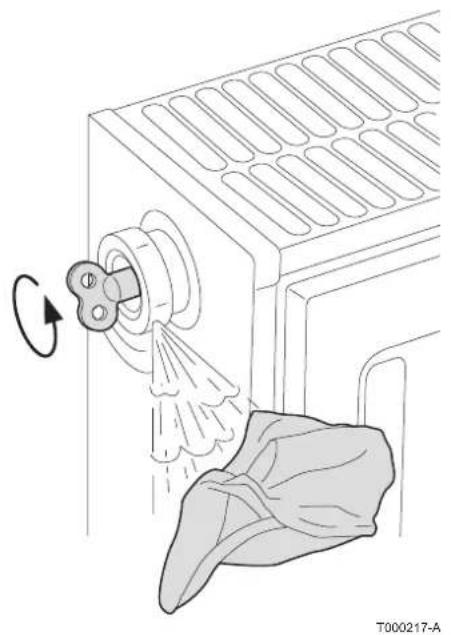

6.4 Entlüftung der Heizung ....30

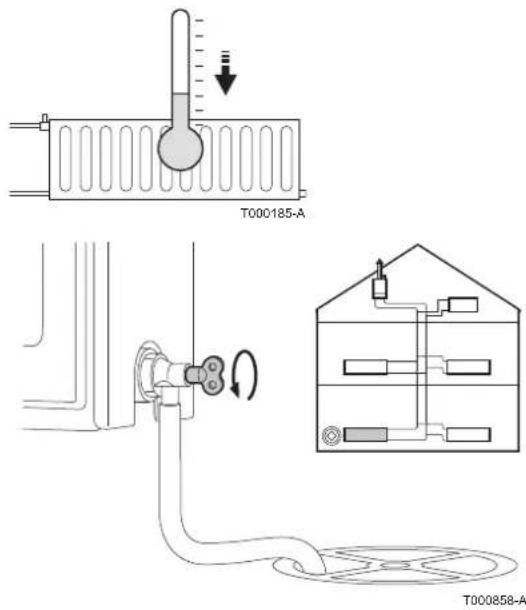

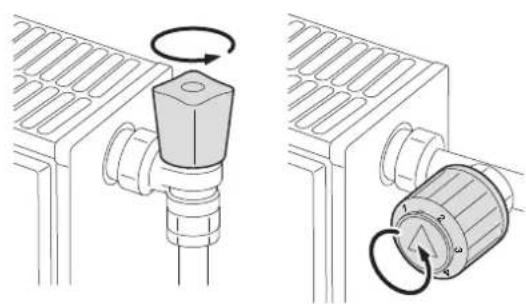

6.5 Entleeren der Anlage ....32

7 Bei Störungen 34

7.1 Anti-Kurzzyklus ....34
7.2 Meldungen (Code des Typs Bxx oder Mxx) 34

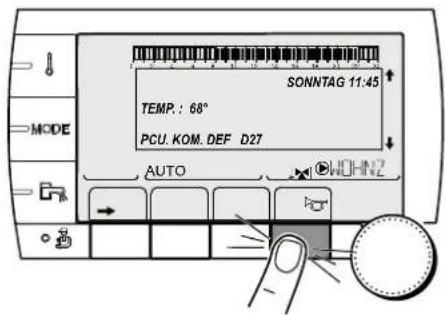

7.3 Fehler (Code des Typs Lxx oder Dxx) ......36

8 Energieeinsparungen ....41

8.1 Empfehlungen zum Energiesparen ....41
8.2 Empfehlungen ....41

9 Garantie 42

9.1 Allgemeine Angaben ....42
9.2 Garantiebedingungen ....42

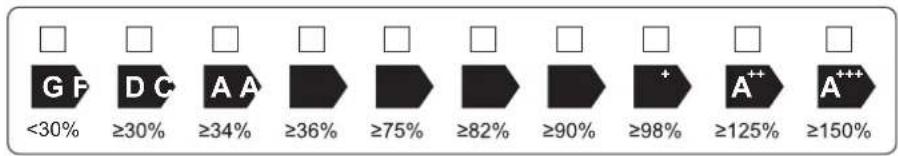

10 Anhang – Informationen bzgl. der Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung ....43

1 Sicherheitshinweise

1.1 Sicherheitshinweise

GEFAHR

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR

Bei Abgasgeruch:

1. Gerät ausschalten.
2. Fenster öffnen.
3. Örtlichkeiten räumen.
4. Qualifiziertes Fachpersonal benachrichtigen.

WARNUNG

Je nach den Einstellungen des Gerätes:

Die Temperatur der Abgasleitungen kann 60 °C übersteigen.
Die Temperatur der Heizkörper kann 95 °C erreichen.
Die Temperatur des Warmwassers kann 80 °C erreichen (je nach Solltemperatur und Aktivierung der Legionellenschutzfunktion).

ACHTUNG

Das Gerät regelmäßig warten lassen. Für einen sicheren und optimalen Betrieb müssen Sie Ihren Heizkessel regelmäßig von einem zugelassenen Fachhandwerker kontrollieren lassen.
▶ Vor jeglichen Arbeiten das Gerät von der Stromversorgung trennen.
Das Flammen-Schauglas nicht berühren.

1.2 Empfehlungen

WARNUNG

Das Gerät und die Anlage dürfen ausschließlich nur von qualifiziertem Fachpersonal gewartet werden.

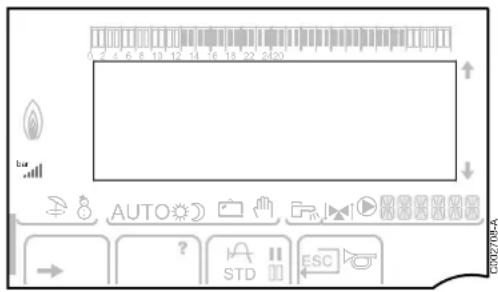

▶ Regelmäßig den Wasserdruck der Installation überprüfen (Mindestdruck 0.8 bar (0.08 MPa), empfohlener Druck zwischen 1.5 und 2 bar (0.15 und 0.2 MPa)).
Der Zugang zum Gerät muss stets möglich sein.
Keine Aufkleber und Typenschilder von den Geräten entfernen oder abdecken. Die Aufkleber und Typenschilder müssen über die gesamte Lebensdauer des Gerätes hinweg lesbar sein.
Um folgende Funktionen zu gewährleisten, das Gerät möglichst nicht ausschalten, sondern in den Sommer- oder Frostschutzbetrieb schalten:
- Blockierschutz der Pumpen
- Frostschutzfunktion

1.3 Verantwortlichkeiten

1.3.1. Pflichten des Herstellers

Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus diesem Grund

werden sie mit dem C€-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert.

Technische Änderungen vorbehalten.

Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden:

Nichteinhalten der Gebrauchsanweisungen für das Gerät.
Keine oder unzureichende Wartung des Gerätes.
Nichteinhalten der Installationsanweisungen für das Gerät.

1.3.2. Pflichten des Installateurs

Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Gerätes. Der Installateur muss folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
▶ Installation in Übereinstimmung mit den geltenden Vorschriften und Normen.
▶ Durchführung der ersten Inbetriebnahme und aller erforderlichen Prüfungen.
▶ Die Anlage dem Benutzer erklären.
- Wenn eine Wartung erforderlich ist, den Benutzer auf die Pflicht zur Kontrolle und Wartung des Gerätes aufmerksam machen.
Alle Bedienungsanleitungen dem Benutzer aushändigen.

1.3.3. Pflichten des Benutzers

Um einen optimalen Betrieb des Gerätes zu gewährleisten, muss der Benutzer folgende Anweisungen beachten:

Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen.
Für die Installation und die erste Inbetriebnahme muss qualifiziertes Fachpersonal beauftragt werden.
▶ Lassen Sie sich Ihre Anlage vom Installateur erklären.
Die erforderlichen Kontrollen und Wartungsarbeiten durch qualifiziertes Fachpersonal durchführen lassen.
▶ Bewahren Sie die Anleitungen in gutem Zustand in der Nähe des Gerätes auf.

2 Über diese Anleitung

2.1 Benutzte Symbole

2.1.1. In der Anleitung verwendete Symbole

In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes sicherstellen.

GEFAHR

Hinweis auf eine Gefahr, die zu schweren Körperverletzungen führen kann.

WARNUNG

Hinweis auf eine Gefahr, die zu leichten Körperverletzungen führen kann.

ACHTUNG

Gefahr von Sachschäden.

Hinweis auf eine wichtige Information.

Kündigt einen Verweis auf andere Anleitungen oder Seiten derung an.

2.1.2. An der Ausrüstung verwendete Symbole

Schutzerde

Wechselstrom

Vor der Installation und Inbetriebnahme des Gerätes die mitgelieferten Bedienungsanleitungen aufmerksam durchlesen.

Beseitigung der Gegenstände bei einer geeigneten Einrichtung für Rückgewinnung und Recycling.

D000241-C

Dieses Gerät muss an die Schutzerde angeschlossen werden.

Vorsicht Gefahr, Teile stehen unter Spannung.

Vor jedem Eingriff von der Netzstromverorgung trennen.

2.2 Abkürzungen

3CE: Mehrfachbelegung
3WM: 3-Wege-Ventil
PCU: Primary Control Unit - Leiterplatte zur Steuerung des Brennerbetriebs
PSU: Parameter Storage Unit - Speicherung der Parameter der Leiterplatten PCU und SU
SCU: Secondary Control Unit - Leiterplatte des iSensePro Schaltfelds
SU: Safety Unit - Leiterplatte für Sicherheitsvorrichtung
▶ WW: Warmwasser
HL: High Load - Warmwassererwärmer mit Plattenwärmetauscher
SL: Standard Load - Warmwassererwärmer mit Heizschlange
SHL: Solar High Load - Solar-Warmwassererwärmer mit Plattenwärmetauscher
▶ MC: Brennwertkessel-Modul
▶ Hi: Heizwert
Hs: Brennwert
▶ CFC: Fluorchlorkohlenwasserstoff

3 Technische Daten

3.1 Zertifizierungen

EG-Produkt-ID-Nummer	CE : 1312 CN 5691
Anschlussart Schornstein: B 23, B23P

3.2 Technische Daten

3.2.1. Technische Daten des Heizkessels

Prüfbedingungen:

▶ CQ von 12% bei Min. Leistung und von 13% bei Max. Leistung mit Heizöl.
Zulässiger Betriebsüberdruck - Primärkreis (Heizwasser): 3 bar (0.3 MPa)
Zulässige Betriebstemperatur: 85 °C
Heizkesseltemperatur: Einstellbar von 30 °C bis 90 °C
▶ Sicherheitstemperaturbegrenzer: 105 °C
▶ Minimale Vorlauftemperatur: 20 °C
▶ Minimale Rücklauftemperatur : 20 °C
▶ Raumtemperatur: 20 °C

Heizkessel		CALORA TOWER OIL 18LS		CALORA TOWER OIL 24LS		CALORA TOWER OIL 30LS
		Teillast Volllast Teillast Volllast			Teillast Volllast
Wärmebelastung (Hi) kW 10.4 17.6 13.9 23.5 17.4	29.4
Wärmebelastung (Hi) bei 40/30°C kW 10.7 18.2	4.3 24.3	17.8 30.3
Wärmebelastung (Hi) bei 50/30°C	kW	10.6 18 14.1 24 17.6 30
Wärmebelastung (Hi) bei 80/60°C kW 10 17.1 13	4 22.8 16.7 28.6
(1) Diese Werte sind für Flex-Abgassysteme 80 mm (starre Leitungen) durchgeführt. Für starre Abgassysteme sind Abgaslängen aus Starttechnischen Gründen auf 18 Meter begrenzt.(2) 1 mbar = 10 mmWS = 100 Pa

Heizkessel CALORA TOWER			OIL 18LS		CALORA TOWER OIL 24LS		CALORA TOWER OIL 30LS
			Teillast Volllast Teillast Volllast			Teillast Volllast
Wirkungsgrad nach Hi 100	% Wärmebelastung (Hi) bei 80/60°C	% 96.3	7.2 96.4 97	1 95.9 97.4
	Abgastemperatur °C	<60 <70	<60 <70 <65	<75
	100 % Wärmebelastung (Hi) bei 50/30°C	% 101.5	102.1 101.4	102 101.1	101.6
	Abgastemperatur °C	<40 <45	<40 <45 <45	<50
	100 % Wärmebelastung (Hi) bei 40/30°C	% 102.9	103.5 102.6	103.2 102.5	103
	Abgastemperatur °C	<40 <45	<40 <45 <45	<50
Jahrwirkungsgrad Hi bei 75/60 °C % 101.1 100.9		100.7
		bei 40/30 °C % 105.3	105.1 104.6
Verfügbarer Druck am Abgasstutzen (Pn)		mbar(1)	0.14		0.22		0.33
		Pa 14	22		33
CO2-Gehalt (Minimale Leistung - Startleistung - Maximale Leistung		% 12 - 13	12 - 13		12 - 13		12 - 13
Wasser-Nenndurchflussmenge bei Hi (50/30 °C)	ΔT = 20K	m3/h	0.773 1.032 1.291
Oberflachverluste	ΔT = 50K	%	127		127		152
Oberflachverluste	ΔT = 25K	%	53		53		64
Wasserseitiger Widerstand (Pn)	ΔT = 20K	mbar(2)	16.0		29.0		46.0
Elektrische Leistung des Heizkessels (allein) ohne Zubehör		W 128 27	72 128 272	128 272
Wasserinhalt		Liter 47	47		58
Abgasmassenstrom (Nennwärmeleistung Pn 50/30 °C)		kg/s	0.0075		0.01		0.0125
		kg/h 27	36		45
Nettogewicht (Ohne Verpackung)		kg	117		117		135
(1) Diese Werte sind für Flex-Abgassysteme 80 mm (starre Leitungen) durchgeführt. Für starre Abgassysteme sind Abgaslängen aus Starttechnischen Gründen auf 18 Meter begrenzt.(2) 1 mbar = 10 mmWS = 100 Pa

4 Produktbeschreibung

4.1 Allgemeine Beschreibung

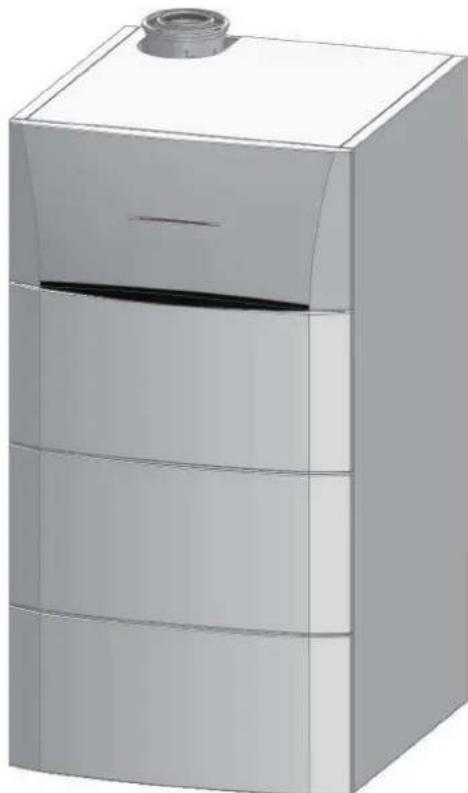

Stand-Ölheizkessel mit Brennwerttechnik

▶ Nur Heizung (Möglichkeit der Warmwassererwärmung durch zusätzliche Installation eines WW-Erwärmers).
Heizung mit hohem Wirkungsgrad.
▶ Geringe Schadstoffemissionen.
▶ Vormontierter und voreingestellter modulierender Ölbrenner.
▶ Kesselkörper aus Edelstahl.
Elektronisches Schaltfeld der Spitzenklasse iSensePro.
▶ Abgasableitung durch einen Anschluss für Luft-/Abgasführung oder Schornstein.

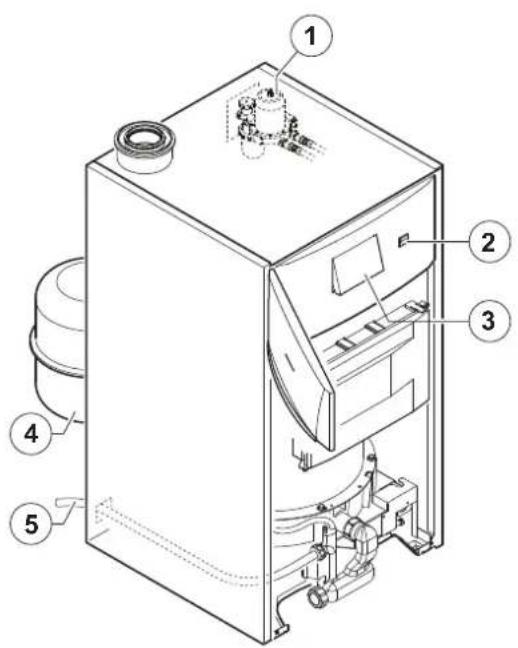

4.2 Wichtigste Komponenten

1 Ölfilter (40 μm) + Entlüfter + Absperrhahn
2 Schalter Ein /Aus
3 Bedienteil
4 18 I Druckausdehnungsgefäß (Zubehör - je nach Verfügbarkeit im Land)
5 Schlauch zur Kondensatwasserableitung

4.3 Schaltfeld

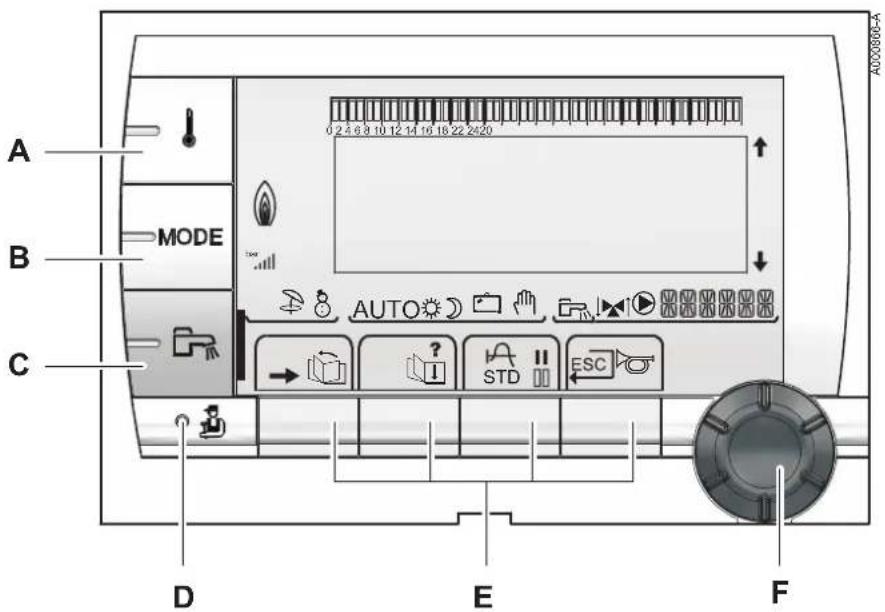

4.3.1. Beschreibung der Tasten

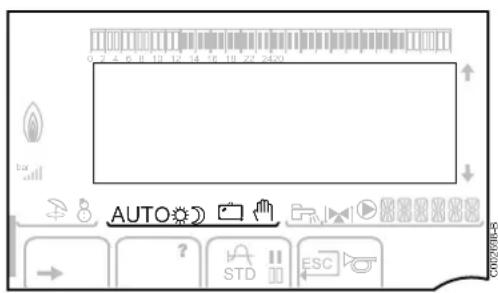

A B C D E F 0 2 4 6 8 10 12 14 16 18 22 24/20 MODE AUTO STD ESC A00880-A

A Einstelltaste für die Temperaturen (Heizung, WWE, Schwimmbad)

B Betriebsartauswahltaste

C Taste für WW-Abweichung

D Zugriff zu Fachmannebene vorbehaltenen Parameter

E Tasten, deren Funktion von vorherigen Auswahlen abhängt

F Dreh-Einstellknopf:

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen

4.3.2. Beschreibung des Displays

0 2 4 6 8 10 12 14 16 18 20 22 24 26 AUTO STD ESC

■ Tastenfunktionen

→	Zugang zu den verschiedenen Menüs
	Zum Blättern durch die Menüs
	Zum Blättern durch die Parameter
?	Das Symbol wird angezeigt, wenn ein Hilfetext verfügbar ist
	Zum Anzeigen der Kurve des ausgewählten Parameters
STD	Zurücksetzen aller Zeitprogramme
II	Auswahl des Komfortmodus oder Auswahl der zu programmierenden Tage
III	Auswahl des Absenkmodus oder Abwahl der zu programmierenden Tage
☐	Rückkehr zur vorherigen Menüebene
ESC	Rückkehr zur vorherigen Menüebene, ohne die vorgenommenen Änderungen zu speichern
	Manuelle Entstörung

■ Leistungsniveau der Flamme

0 2 4 6 8 10 12 14 16 18 20 AUTO STD ESC C000701-3B

Das komplette Symbol blinkt: Der Brenner startet, aber die Flamme ist noch nicht da

Ein Teil des Symbols blinkt: Die Leistung wird erhöht

Dauernd angezeigtes Symbol: Die angeforderte Leistung ist erreicht

Ein Teil des Symbols blinkt: Die Leistung wird gesenkt

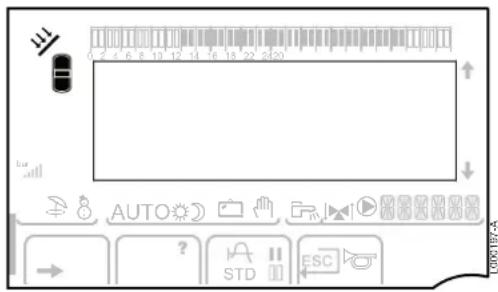

■ Solar (Wenn angeschlossen)

Die Solar-Ladepumpe läuft

Der obere Teil des Speichers wird auf den Speicher-Sollwert aufgeheizt

Der ganze Speicher wird auf den Speicher-Sollwert aufgeheizt

Der ganze Speicher wird auf den Solarspeicher-Sollwert aufgeheizt

Der Speicher wird nicht aufgeladen - Vorhandensein der Solarregelung

■ Betriebsarten

0 2 6 8 10 12 14 16 18 20 22 24 26 AUTO STD ESC

Sommerbetrieb: Die Heizung wird abgeschaltet. Die Warmwassererwärmung wird weiterhin sichergestellt

WINTER-Modus: Heizung und Trinkwassererwärmung sind freigegeben

0 2 4 6 8 10 12 14 16 18 22 24:20 AUTO STD ESC

AUTO

Betrieb im Automatikmodus je nach Zeitprogramm

Tagbetrieb (Komfortmodus): Das Symbol wird angezeigt, wenn eine TAG-Abweichung (Komfortprogramm) aktiviert ist

▶ Blinkendes Symbol: Vorübergehende Abweichung
Dauernd angezeigtes Symbol: Permanente Abweichung

Absenkbetrieb: Das Symbol wird angezeigt, wenn eine NACHT-Abweichung (Reduktion) aktiviert ist

▶ Blinkendes Symbol: Vorübergehende Abweichung
Dauernd angezeigtes Symbol: Permanente Abweichung

Ferienmodus: Das Symbol wird angezeigt, wenn eine FERIEN-Abweichung (Frostschutz) aktiviert ist

▶ Blinkendes Symbol: Ferienmodus ist programmiert
Dauernd angezeigtes Symbol: Ferienmodus ist aktiviert

Handbetrieb: Der Heizkessel arbeitet mit dem angezeigten Sollwert. Alle Pumpen laufen. Die 3-Wege-Ventile werden nicht angesteuert.

■ Anlagendruck

0 2 4 6 8 10 12 14 16 18 20 22 24 26 bar AUTO STD ESC COXZ7BLA

bar Druckanzeige: Das Symbol wird angezeigt, wenn ein Wasserdrucksensor angeschlossen ist.

▶ Blinkendes Symbol: Der Wasserdruck ist unzureichend.
Dauernd angezeigtes Symbol: Der Wasserdruck ist ausreichend.

.Wasserdruckniveau

▶ : 0,9 - 1,1 bar
▶ : 1,2 - 1,5 bar
▶ .it: 1,6 - 1,9 bar
▶ .ll: 2,0 - 2,3 bar
▶ .lll: > 2,4 bar

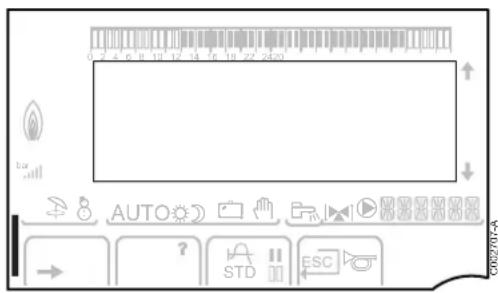

■ Warmwasser-Abweichung

0 2 4 6 8 10 12 14 16 18 20 22 24 26 bar AUTO STD ESC OD270-FA

Wenn die WWE-Abweichung aktiviert ist, wird ein Balken angezeigt:

▶ Blinkender Balken: Vorübergehende Abweichung
▶ Feststehender Balken: Permanente Abweichung

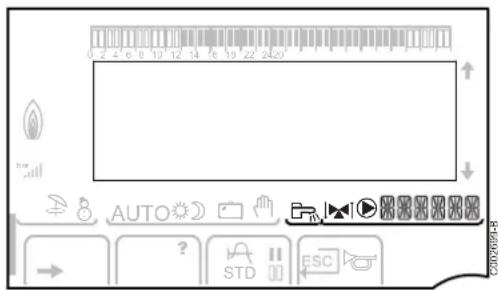

■ Andere Informationen

0 2 4 6 8 10 12 14 16 18 20 22 24 26 time AUTO STD ESC STOCKS

Das Symbol wird angezeigt, wenn die Warmwasserproduktion läuft.

Mischventilanzeige: Das Symbol wird angezeigt, wenn ein Dreiwegemischer angeschlossen ist.

▶ ▶: 3-Wege-Ventil öffnet
▶: 3-Wege-Ventil schließt

Das Symbol wird angezeigt, wenn die Pumpe läuft.

Name des Kreises, dessen Parameter angezeigt werden.

4.3.3. Navigation in den Menüs

1. Zur Auswahl des gewünschten Niveaus den Drehknopf drehen.

2. Zum Aufrufen des Menüs den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste drücken.

3. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.

4. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.

5. Zum Ändern des Parameters den Drehknopf drehen.

6. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

1. Zur Rückkehr zur Hauptanzeige 2 Mal die Taste, □ drücken.

Statt des Drehknopfs können auch die Tasten 📁 und 🌐 verwendet werden.

5 Bedienung des Gerätes

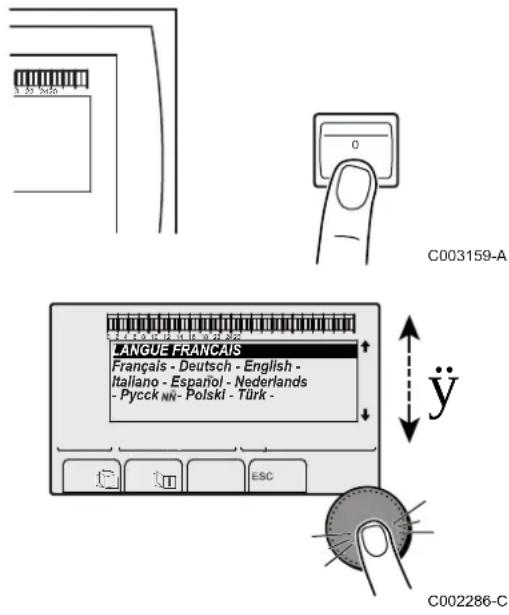

5.1 Inbetriebnahme des Gerätes

C003159-A LANGUE FRANÇAIS Français - Deutsch - English - Italiano - Español - Nederlands - Pycck NN- Polski - Türk - ESC C002286-C

1. Einschalten mit dem Ein/Aus-Schalter des Heizkessels.

2. Beim ersten Einschalten, wird das Menü SPRACHE angezeigt. Die gewünschte Sprache durch Drehen des Drehknopfs auswählen.

3. Zum Bestätigen den Drehknopf drücken.
4. Wasserdruck der Anlage, der am Display des Schaltfeldes ausgewiesen ist, prüfen.

Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage nachfüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar).

5.2 Anzeige der gemessenen Werte

SONNTAG 11:45 AUTO C002219-D-02

Die verschiedenen vom Gerät gemessenen Größen werden im Menü #MESSUNGEN angezeigt.

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #MESSUNGEN auswählen.

Drehknopf drehen, um durch die Menüs zu blättern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 16.

Benutzer-Ebene - Menü #MESSUNGEN
Parameter Beschreibung Einheit
TEMP.AUSSEN	Außentemperatur °C
TEMP.RAUM A (1)	Raumtemperatur von Kreis A °C
TEMP.RAUM B (1)	Raumtemperatur von Kreis B °C
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind.(2) Der Parameter wird nur angezeigt, wenn die Funktion aktiviert ist (Parameter ENERGIEZÄHLER im Menü #KONFIGURATION)
TEMP.RAUM C (1)	Raumtemperatur von Kreis C °C
TEMP.KESSEL	Wassertemperatur im Heizkessel °C
DRUCK	Wasserdruck der Anlage bar (MPa)
OLDRUCK	Öldruck an der Düse bar (MPa)
TEMP.WW (1)	Temperatur des WW-Speichers °C
WW INST TEMP (1)	Instant-WW-Temperatur °C
PUFFER TEMP (1)	Wassertemperatur im Pufferspeicher °C
T.SCHWIMMBAD B (1)	Wassertemperatur im Schwimmbadkreis B °C
T.SCHWIMMBAD C (1)	Wassertemperatur im Schwimmbadkreis C °C
TEMP.VORLAUF B (1)	Wassertemperatur des Vorlaufs von Kreis B °C
TEMP.VORLAUF C (1)	Wassertemperatur des Vorlaufs von Kreis C °C
TEMP.SYSTEM (1)	Wassertemperatur des Systemvorlaufs bei mehreren Generatoren °C
TEMP.WW UNTEN (1)	Wassertemperatur im Unterteil des WW-Speichers °C
T.SPEICHER AUX (1)	Wassertemperatur im zweiten WW-Speicher, der am AUX-Kreis angeschlossen ist	°C
TEMP.WW A (1)	Wassertemperatur im zweiten WW-Speicher (angeschlossen an Kreis A)	°C
T.SOLARSPEICHER (1)	Durch die Sonnenenergie erzeugte Warmwassertemperatur (TS)	°C
T.SONNENKOLL. (1)	Temperatur der Solarzellen (TC)	°C
SON-ENERGIE (1)	Im Speicher gesammelte Sonnenenergie	kWh
RUCKLAUF TEMP	Wassertemperatur im Heizkesselrücklauf	°C
LEISTUNG	Aktuelle Relativleistung des Heizkessels (0 %: Brenner ausgeschaltet oder arbeitet mit Minimalleistung)	%
HEIZ. VER. (2)	Energieverbrauch des Heizkessels im Heizungsmodus	kWh
WW VERB. (2)	Energieverbrauch des Heizkessels im WW-Modus	kWh
LEISTUNG KW	Aktuelle Leistung des Kessels	kW
BR.STARTS	Anzahl Brennerstarts (nicht zurückstellbar)Der Zähler wird alle 8 Einschaltungen um 8 erhöht
BR.STUNDEN	Brennerbetriebsstunden (nicht zurückstellbar)Der Zähler wird alle 8 Stunden um 8 erhöht	h
EING.0-10V (1)	Spannung am Eingang 0-10 V	V
SEQUENZ	Regelungssequenz
CTRL	Kontroll-Nummer der Software
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind.(2) Der Parameter wird nur angezeigt, wenn die Funktion aktiviert ist (Parameter ENERGIEZÄHLER im Menü #KONFIGURATION)

5.3 Änderung der Einstellungen

MODE C002266-A

5.3.1. Einstellen der Temperatur-Sollwerte

Zum Einstellen der verschiedenen Temperaturen für Heizen, WWE oder Schwimmbad wie folgt vorgehen:

1. Die Taste 🚙 drücken.
2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.
3. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.
4. Zum Ändern des Parameters den Drehknopf drehen.
5. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

Menü
Parameter Einstellbereich	Beschreibung	Werks-Einstellung
TEMP.TAG A	5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis A 20 °C
TEMP.NACHT A	5 bis 30 °C Gewünschte Raumtemperatur im Nachtbetrieb von Kreis A 16 °C
TEMP.TAG B (1)	5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis B 20 °C
TEMP.NACHT B (1)	5 bis 30 °C Gewünschte Raumtemperatur im Nachtbetrieb von Kreis B 16 °C
TEMP.TAG C (1)	5 bis 30 °C Gewünschte Raumtemperatur im Tagbetrieb von Kreis C 20 °C
TEMP.NACHT C (1)	5 bis 30 °C Gewünschte Raumtemperatur im Nachtbetrieb von Kreis C 16 °C
TEMP.WW (1)	10 bis 80 °C	Gewünschte Warmwassertemperatur desWarmwasserkreises	55 °C
T.SPEICHER AUX (1)	10 bis 90 °C Gewünschte Warmwassertemperatur des Zusatzkreises 55 °C
TEMP.WW A (1)	10 bis 90 °C Gewünschte Warmwassertemperatur des A-Kreises 55 °C
T.SOLARSPEICHER (1)	20 bis 80 °C Maximale Ladetemperatur der Solarzone des Speichers 65 °C
T.SCHWIMMBAD B (1)	HG, 0.5 bis 39 °C	Gewünschte Temperatur für Schwimmbad B	20 °C
T.SCHWIMMBAD C (1)	HG, 0.5 bis 39 °C	Gewünschte Temperatur für Schwimmbad C	20 °C
TEMP.WW NACHT	10 bis 80 °C	Gewünschte Warmwassertemperatur desWarmwasserkreises	10 °C
TEMP.WW NACHTAUX	10 bis 90 °C Gewünschte Warmwassertemperatur des Zusatzkreises 10 °C
TEMP.WW NACHT.A	10 bis 90 °C Gewünschte Warmwassertemperatur des Kreises A 10 °C
(1) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind.

5.3.2. Betriebsart auswählen

(1) MODE C002267-A

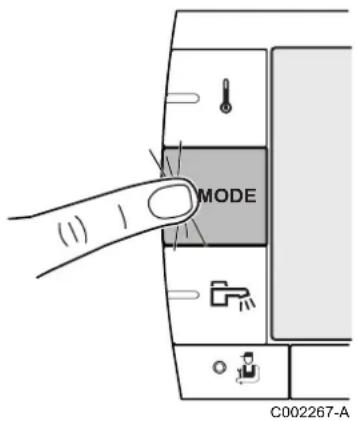

Zur Auswahl einer Betriebsart wie folgt vorgehen:

1. Die Taste MODE drücken.
2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.
3. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.
4. Zum Ändern des Parameters den Drehknopf drehen.
5. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

Menü MODE
Parameter Einstellbereich Beschreibung		g Werks-Einstellung
AUTOMATIK		Die Komfortzeiten werden durch das Zeitprogramm bestimmt.
TAG	7/7, xx:xx Der Tagbetrieb ist bis zur angegebenen Zeit oder permanent (7/7) erzwungen.		Aktuelle Uhrzeit + 1 Stunde
NACHT	7/7, xx:xx Der Nachtbetrieb ist bis zur angegebenen Zeit oder permanent (7/7) erzwungen.		Aktuelle Uhrzeit + 1 Stunde
FERIEN	7/7, 1 bis 364 Der Frostschutzmodus ist in allen Kreisen des Heizkessels aktiv.Anzahl der Ferientage: xx ^(1) Heizung ausgeschaltet: xx:xx ^(1) Neustart: xx:xx ^(1)		Aktuelles Datum + 1 Tag
SOMMER		Die Heizung wird abgeschaltet.Die Warmwassererwärmung wird weiterhin sichergestellt.
HAND		Der Generator arbeitet gemäß der Sollwerteinstellung. Alle Pumpen laufen. Möglichkeit zur Sollwerteinstellung durch einfaches Drehen eines Drehknopfs.
AUTO FORCIEREN ^(2)	JA / NEIN An der Fernbedienung ist eine Abweichung des Betriebsmodus aktiviert (Option).Um in allen Kreisen den Modus AUTOMATIK zu erzwingen JA auswählen.
(1) Die Tage des Anfangs und des Endes sowie die Anzahl der Stunden werden in Bezug aufeinander berechnet.(2) Der Parameter wird nur angezeigt, wenn ein Raumfühler angeschlossen ist.

5.3.3. Warmwasserproduktion erzwingen

MODE C002268-A

Um die Warmwasserproduktion zu erzwingen, wie folgt vorgehen:

1. Die Taste ☐ drücken.
2. Zur Auswahl des gewünschten Parameters den Drehknopf drehen.
3. Zum Ändern des Parameters den Drehknopf drücken. Zur Rückkehr zur vorherigen Anzeige die Taste □ drücken.
4. Zum Ändern des Parameters den Drehknopf drehen.
5. Zum Bestätigen den Drehknopf drücken.

Zum Annullieren die TasteESC drücken.

Menü
Parameter Be	schreibung Werks-Einstellung
AUTOMATIK	Die Komfortzeiten der Warmwasserproduktion werden durch das Zeitprogramm bestimmt.
KOMFORT	Die Trinkwassererwärmung im Komfortmodus ist bis zur angegebenen Zeit oder permanent (7/7) erzwungen.	Aktuelle Uhrzeit + 1 Stunde

5.3.4. Einstellung des Kontrasts und der Beleuchtung des Displays

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.

2. Menü #EINSTELLUNGEN auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 16.

1. Die folgenden Parameter einstellen:

Benutzer-Ebene - Menü #EINSTELLUNGEN
Parameter Einstell	bereich Beschreibung Werks-Einstellung Kunden-Einstellung
KONTRAST ANZ.		Kontrasteinstellung des Displays.
BELEUCHT. KOMFORT		Das Display ist tagsüber ständig beleuchtet.	ECO
		Das Display ist nach jedem Tastendruck 2 Minuten lang beleuchtet.

5.3.5. Zeit und Datum einstellen

SONNTAG 11.45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #ZEIT.TAG auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 16.

1. Die folgenden Parameter einstellen:

Benutzer-Ebene - Menü #ZEIT.TAG (1)
Parameter	Einstellbereich Beschreibung Werks-Einstellung Kunden-			Einstellung
STUNDEN	0 bis 23 Stunden einstellen
MINUTEN	0 bis 59 Minuten einstellen
TAG	Montag bis Sonntag Wochentag einstellen
DATUM	1 bis 31 Tag einstellen
MONAT	Januar bis Dezember Monat einstellen
JAHR	2008 bis 2099 Jahr einstellen
SOM.ZEIT AUTO		Automatische Umschaltung auf Sommerzeit am letzten Sonntag im März und auf Winterzeit am letzten Sonntag im Oktober.	AUTO
(1) Je nach Konfiguration

5.3.6. Ein Programm auswählen

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #WAHL ZEITPROG. auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 16.

1. Den gewünschten Parameter auswählen.
2. Dem Kreis mit dem Drehknopf das gewünschte Zeitprogramm (P1 bis P4) zuweisen.

Benutzer-Ebene - Menü #WAHL ZEITPROG.
Parameter Einstellbereich Beschreibung
AKTUEL PROG.A	P1 / P2 / P3 / P4	Programm Aktiv-Komfort (Kreis A)
AKTUEL PROG.B	P1 / P2 / P3 / P4	Programm Aktiv-Komfort (Kreis B)
AKTUEL PROG.C	P1 / P2 / P3 / P4	Programm Aktiv-Komfort (Kreis C)

5.3.7. Anpassung eines Programms an die eigenen Wünsche

SONNTAG 11:45 AUTO C002219-D-02

1. Die Ebene Benutzer aufrufen: Die Taste → drücken.
2. Menü #ZEIT PROGRAMM auswählen.

Drehknopf drehen, um durch die Menüs zu blättern oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü aufzurufen oder einen geänderten Wert zu bestätigen.

Eine detaillierte Erklärung der Navigation in den Menüs finden Sie im Kapitel: "Navigation in den Menüs", Seite 16.

1. Den gewünschten Parameter auswählen.

Benutzer-Ebene - Menü #ZEIT PROGRAMM
Parameter Tagesprogramm Beschreibung
ZEIT PROG.A PROG P2 APROG P3 APROG P4 A		Tagesprogramm von Kreis A
ZEIT PROG.B PROG P2 BPROG P3 BPROG P4 B		Tagesprogramm von Kreis B
ZEIT PROG.C PROG P2 CPROG P3 CPROG P4 C		Tagesprogramm von Kreis C
ZEIT PROG.WW		Zeitprogramm WWE-Kreis
ZEIT PROG.AUX		Tagesprogramm des Zusatzkreises

PROG P2 C Mo Di Mi Do Fr Sa So Anzeige des Stundenprogramms. Um ändern, auf den Knopf drücken AUTO C002228-C-02

1. Das gewünschte Zeitprogramm wählen.
2. Die Tage auswählen, deren Tagesprogramm geändert werden soll:

Den Drehknopf nach links drehen, bis der gewünschte Tag erreicht ist.

Zum Bestätigen den Drehknopf drücken.

PROG P2 C Mo Di Mi Do Fr Sa So "Wählen Sie die Tage zu programmieren" AUTO C002229-C-02

06:00 PROG P2 C Mo Di Mi Do Fr Sa So Zeitprogramm einstellen. AUTO C002230-E-02

6. ||: Auswahl der Tage

Die Taste || / || drücken, bis das Symbol || angezeigt wird.

Den Drehknopf nach rechts drehen, um den (oder die) gewünschten Tag(e) auszuwählen.

III: Abwählen von Tagen

Die Taste || / || drücken, bis das Symbol || angezeigt wird. Den Drehknopf nach rechts drehen, um den (oder die) gewünschten Tag(e) abzuwählen.

1. Wenn die für das Programm gewünschten Tage ausgewählt wurden, zur Bestätigung den Drehknopf drücken.

8. Die Zeiträume für das Heizen im Normalbetrieb und das Heizen im Sparbetrieb auswählen:

Den Drehknopf nach links drehen, bis 0:00 angezeigt wird. Das erste Segment der Balkengrafik des Zeitprogramms blinkt.

9. II: Tagbetrieb (Komfortmodus) auswählen

Die Taste || / || drücken, bis das Symbol || angezeigt wird. Um eine Stundenperiode im Komfortmodus auszuwählen, den Drehknopf nach rechts drehen.

III: Nachtbetrieb (Absenkmodus) auswählen

Die Taste || / || drücken, bis das Symbol || angezeigt wird. Um eine Stundenperiode im Absenkmodus auszuwählen, den Drehknopf nach rechts drehen.

1. Wenn die gewünschten Stunden des Komfortbetreibs ausgewählt sind, zum Bestätigen den Drehknopf drücken.

Benutzer-Ebene - Menü #ZEIT PROGRAMM
	Tag Tagbetrieb / Ladebetrieb freigegeben:
ZEIT PROG.A	Montag 6:00	bis 22:00
	Dienstag 6:00	bis 22:00
	Mittwoch 6:00	bis 22:00
	Donnerstag 6:00	bis 22:00
	Freitag 6:00	bis 22:00
	Samstag 6:00	bis 22:00
	Sonntag 6:00	bis 22:00
ZEIT PROG.B	Montag 6:00	bis 22:00
	Dienstag 6:00	bis 22:00
	Mittwoch 6:00	bis 22:00
	Donnerstag 6:00	bis 22:00
	Freitag 6:01	bis 22:00
	Samstag 6:00	bis 22:00
	Sonntag 6:00	bis 22:00
ZEIT PROG.C	Montag 6:00	bis 22:00
	Dienstag 6:00	bis 22:00
	Mittwoch 6:00	bis 22:00
	Donnerstag 6:00	bis 22:00
	Freitag 6:02	bis 22:00
	Samstag 6:00	bis 22:00
	Sonntag 6:00	bis 22:00
ZEIT PROG.WW	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
ZEIT PROG.AUX	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag

5.4 Ausschalten der Anlage

Wenn das Zentralheizungssystem über einen längeren Zeitraum nicht benutzt wird, wird empfohlen, den Heizkessel von der Stromversorgung zu trennen.

Hauptschalter Ein-/Ausschalter auf OFF stellen.
Heizkessel spannungsfrei schalten.
▶ Die Ölzufuhr schließen.
▶ Frostschutz sicherstellen.
▶ Den Kessel und den Schornstein sorgfältig reinigen lassen.
Die Tür des Kessels schließen, um jegliche Luftzirkulation im Kessel zu verhindern.
Kessel/Schornstein-Verbindungsrohr abnehmen, und Abgasstutzen verschließen.
- Den Wassererwärmer und die Warmwasserleitungen entleeren (Für die Modelle mit Warmwassererwärmung).

5.5 Frostschutzfunktion

Wenn die Temperatur des Heizungswasser im Heizkessel zu niedrig ist, wird das integrierte Heizkesselschutzsystem aktiviert. Dieser Schutz arbeitet wie folgt:

• Wenn die Wassertemperatur unter 7 °C liegt, schaltet sich die Heizungspumpe ein.
• Wenn die Wassertemperatur unter 4°C liegt, schaltet sich der Heizkessel ein.
  Wenn die Wassertemperatur über 10°C liegt, schaltet sich der Heizkessel aus, und die Zirkulationspumpe läuft noch kurz weiter.

▶ Wenn die Temperatur im Puffer-Warmwasserspeicher unter 4 °C liegt, wird diese auf seinen Sollwert aufgeheizt.

ACHTUNG

Die Frostschutzfunktion arbeitet nicht, wenn das Gerät außer Betrieb genommen wurde.
Das integrierte Schutzsystem schützt nur den Heizkessel, nicht die Installation. Zum Schutz der Anlage das Gerät in den Modus FERIEN schalten.

Der Modus FERIEN schützt:

Die Installation, wenn die Außentemperatur unter 3 °C (Werkseinstellung) liegt.
▶ Den Raum, wenn eine Fernbedienung angeschlossen ist und die Raumtemperatur unter 6 °C liegt (Werkseinstellung).
▶ Den Warmwasserspeicher, wenn die Temperatur des Speichers unter 4 °C liegt (das Wasser wird wieder auf 10 °C aufgewärmt).

Zur Konfiguration der Betriebsart Ferien: 📄 Siehe Kapitel:

"Betriebsart auswählen", Seite 20.

6 Überprüfung und Wartung

6.1 Allgemeine Hinweise

Der Heizkessel erfordert nicht viel Wartung. Dennoch wird empfohlen, den Heizkessel in regelmäßigen Intervallen inspizieren und warten zu lassen. Um den besten Zeitpunkt für diese Wartungsarbeiten zu bestimmen, ist der Heizkessel mit einer Funktion ausgestattet, die automatisch die durchzuführenden Wartungsarbeiten signalisisert. Je nach Einsatzbedingungen des Heizkessels erscheint die erste Wartungsmeldung spätestens 1 Jahre nach Installation des Heizkessels.

ACHTUNG

Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen.
Es wird empfohlen, einen Wartungsvertrag abzuschließen.
Es dürfen nur Originalersatzteile verwendet werden.

Eine Meldung erscheint auf dem Display des Heizkessels, sobald eine Wartung erforderlich ist.

SONNTAG 11:45 68° PCU KOM. DEF D27 AUTO NOHT7

1. Wenn die Meldung WARTUNG angezeigt wird, auf ? drücken, um die Telefonnummer des Installateurs anzuzeigen (nur wenn der Fachhandwerker diesen Parameter eingetragen hat).
2. Installateur kontaktieren.
3. Die erforderlichen Kontrollen und Wartungsarbeiten durch qualifiziertes Fachpersonal durchführen lassen.

C002302-D-02

6.2 Regelmäßige Überprüfungen

▶ Den Wasserdruck in der Anlage überprüfen (Modus MESSUNG).

Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage nachfüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar).

▶ Führen Sie eine Sichtprüfung der wasserführenden Teile auf Undichtigkeit durch.

Die Ventile der Heizkörper mehrmals im Jahr öffnen und schließen (dadurch wird ein Festsetzen der Ventile vermieden).
Die Außenflächen des Heizkessels mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen.

ACHTUNG

Der Kessel darf von innen nur durch Fachpersonal gereinigt werden.

6.3 Befüllung der Anlage

1. Wasserdruck der Anlage, der am Display des Schaltfeldes ausgewiesen ist, prüfen.

Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage nachfüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar).

1. Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen.

T000182-A T000185-A

1. Den Raumthermostat auf die geringstmögliche Temperatur einstellen.

2. Vor dem Befüllen der Zentralheizung abwarten, bis die Temperatur unter 40 °C fällt und die Heizkörper sich kalt anfühlen.

3. Zum Nachfüllen von Wasser einen Befüllschlauch mit einem Wasserhahnanschluss, einen Lappen und einen Entlüftungsschlüssel verwenden.

6. Überprüfung und Wartung

CALORA TOWER OIL 18LS CALORA TOWER OIL 24LS

CALORA TOWER OIL 30LS

1. Den Befüllschlauch an einen Kaltwasserhahn anschließen.

T000846-A C003836-A T000848-A C003837-A

1. Die im Befüllschlauch vorhandene Luft austreiben. Den Schlauch langsam mit dem Wasser füllen. Das Schlauchende nach oben halten, über einem Eimer. Den Hahn schließen, sobald das Wasser aus dem Schlauch herausfließt.

2. Den Stopfen des Füll-/Entleerungshahns abschrauben.

Der Füll-/Entleerungshahn befindet sich nicht unbedingt in der Nähe des Heizkessels.

1. Den Befüllschlauch an den Füll-/Entleerungshahn anschließen. Die Mutter des Befüllschlauchs gut festziehen.

2. Den Hahn zum Füllen/Leeren der Heizungsanlage öffnen.

3. Den Kaltwasserhahn öffnen.

4. Wasserdruck der Anlage, der am Display des Schaltfeldes ausgewiesen ist, prüfen.

5. Den Wasserhahn schließen, wenn der Wasserdruck 2 bar beträgt.

1. Den Füll-/Entleerungshahn der Heizungsanlage schließen. Den Schlauch am Füll-/Entleerungshahn lassen, bis die Anlage entlüftet wurde.

Durch das Hinzufügen von Wasser dringt Luft in die Heizungsanlage ein. Anlage entlüften. Nach dem Entlüften kann der Wasserdruck wieder unter die erforderliche Höhe sinken. Wasserdruck der Anlage, der am Display des Schaltfeldes ausgewiesen ist, prüfen. Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden.

1. Nach dem Füllen der Anlage den Heizkessel wieder in Betrieb nehmen.

6.4 Entlüftung der Heizung

Es muss unbedingt die ggf. im Heizkessel, in den Leitungen oder in den Armaturen vorhandene Luft abgelassen werden, um unangenehme Geräuschentwicklungen zu vermeiden, die sonst beim Heizen oder beim Zapfen von Wasser auftreten könnten. Hierzu wie folgt vorgehen:

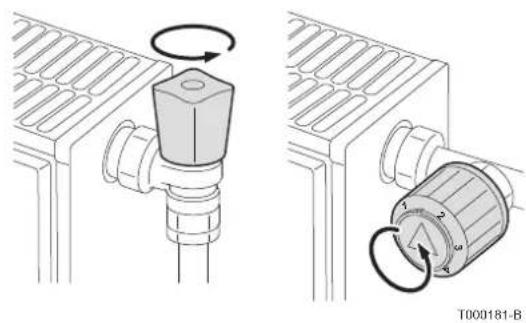

1. Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen.

T000183-A T000184-A T000155-A

1. Den Raumthermostat auf die höchstmögliche Temperatur einstellen.

2. Abwarten, bis die Heizkörper warm sind.

3. Heizung ausschalten.

4. Überprüfung und Wartung CALORA TOWER OIL 18LS CALORA TOWER OIL 24LS

CALORA TOWER OIL 30LS

T000185-A T000854-A

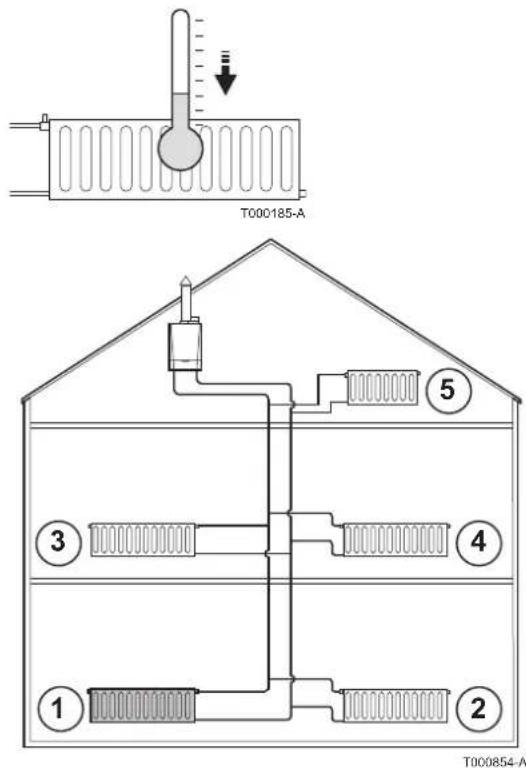

1. Ca. 10 Minuten abwarten, bis die Heizkörper abgekühlt sind.

2. Heizkörper entlüften. Mit den unteren Stockwerken beginnen.

3. Den Entlüftungsanschluss mit dem mitgelieferten Entlüftungsschlüssel öffnen und dabei einen Lappen gegen den Anschluss drücken.

1. Warten, bis Wasser aus dem Entlüftungsventil austritt, und danach den Entlüftungsanschluss schließen.

ACHTUNG

Das Wasser kann noch heiß sein.

1. Heizkessel einschalten.

2. Überprüfen, ob der Druck in der Anlage noch ausreichend ist.

Wenn der Wasserdruck unter 0,8 bar liegt, muss Wasser nachgefüllt werden. Falls erforderlich, den Wasserstand in der Heizungsanlage nachfüllen (empfohlener Wasserdruck zwischen 1,5 und 2,0 bar).

Siehe Kapitel: "Befüllung der Anlage", Seite 28

1. Raumthermostat bzw. Regelung einstellen.

6.5 Entleeren der Anlage

Es kann notwendig sein, das Wasser aus der Heizungsanlage zu entleeren, wenn Heizkörper ausgewechselt werden müssen, bei starken Wasserlecks oder bei Frostgefahr. Hierzu wie folgt vorgehen:

1. Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen.

2. Heizkessel spannungsfrei schalten.

3. Überprüfung und Wartung CALORA TOWER OIL 18LS CALORA TOWER OIL 24LS

CALORA TOWER OIL 30LS

T000185-A T000858-A

1. Ca. 10 Minuten abwarten, bis die Heizkörper abgekühlt sind.
2. Einen Ablaufschlauch mit dem an der niedrigsten Stelle befindlichen Anschluss verbinden. Das andere Ende des Schlauchs in einen Ablauf stecken oder an einem anderen Ort platzieren, an dem das ablaufende Wasser keinen Schaden anrichten kann.
3. Den Hahn zum Füllen/Leeren der Heizungsanlage öffnen. Anlage entlüften.

WARNUNG

Das Wasser kann noch heiß sein.

1. Wenn kein Wasser mehr aus dem Ablaufanschluss kommt, den Entleerungshahn schließen.

7 Bei Störungen

7.1 Anti-Kurzyklus

Wenn der Heizkessel im Modus Anti-Kurzzyklus arbeitet, blinkt das Symbol ?.

1. Die Taste "?" drücken.

Die Meldung Betrieb gewährleistet wenn die Start-Temperatur erreicht wird wird angezeigt.

Diese Meldung ist keine Fehlermeldung, sondern eine Information.

7.2 Meldungen (Code des Typs Bxx oder Mxx)

Im Fall einer Störung zeigt das Schaltfeld eine Meldung mit seinem Code an.

1. Notieren Sie den angezeigten Code.

Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung wichtig.

1. Heizkessel aus- und wieder einschalten.

Der Heizkessel setzt sich automatisch wieder in Betrieb, wenn die Ursache der Blockierung behoben wurde.

1. Wenn der Code wieder angezeigt wird, gemäß den Anweisungen der folgenden Tabelle vorgehen:

Code	Meldungen Beschreibung	Überprüfung / Lösung
B00 BL.CRC.PSU		Die in die PCU integrierte PSU ist falsch konfiguriert	Fehler der Parameter auf der Leiterplatte PSU► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen.
B01 BL.MAX KESSEL		Maximale Vorlauftemperatur überschritten	Die Wasserdurchflussmenge in der Anlage ist unzureichend► Zirkulation überprüfen (Richtung, Pumpe, Ventile)
B02 BL.WÄRME GRAD.		Die Erhöhung der Vorlauftemperatur überschreitet ihren Maximalwert.	Die Wasserdurchflussmenge in der Anlage ist unzureichend► Zirkulation überprüfen (Richtung, Pumpe, Ventile)► Wasserdruck prüfen
			Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
Code Meldungen Beschreibung Überprüfung / Lösung
B03 BL.FL	AMME LOS	Erlöschen der Flamme während des Betriebs	Keine Flamme festgestellt.Luft in der Ölleitung.▸ Sicherstellen, dass der Ölhahntatsächlich offen ist▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen
B04 BL.AB	GAS TEMP	Maximale Abgastemperatur überschritten. Wenn diese Meldung 5 mal in 24 Stunden erzeugt wird, wird der Heizkessel gesperrt (L31).	▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B10B11	BL.SK E.OFFEN	Eingang BL an der Klemmleiste von Leiterplatte PCU ist offen	Der an Eingang BL angeschlossene Kontaktist offen▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
			Parameterfehler▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
			Falscher Anschluss▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B12 BL.AB	GAS DRUCK	Der Abgasdruckwächter ist geöffnet.Wenn diese Meldung 5 mal in 24 Stunden erzeugt wird, wird der Heizkessel gesperrt (L30).	▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B13 BL.KOM	PCU-D4	Fehler der Datenübertragung mit der Leiterplatte SCU	Falscher Anschluss▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
			Leiterplatte SCU ist nicht im Heizkessel installiert▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B14 BL.WA	ASSER MANG	Der Wasserdruck liegt unter 0.8 bar (0.08 MPa)	Wassermangel im Kreis▸ Wasser an der Anlage nachfüllen
B15 BL.GAS	DRUCK	Interner Fehler	▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B16 BL.FALSCH	SU	Falsche Konfiguration	▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B17 BL.FALSCH	PSU	Die auf der Leiterplatte PCU gespeicherten Parameter wurden verändert	Fehler der Parameter auf der Leiterplatte PCU▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B18 BL.FALSCH	PSU	Die in der PCU enthaltene PSU wird nicht erkannt	Falsche PSU für diesen Heizkessel▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B19 BL.KEINE	KONFIG	Der Heizkessel ist nicht konfiguriert Die Leiterplatte PSU wurde ausgewechselt▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B21 BL.KOM	SU	Datenübertragungsfehler zwischen den Leiterplatten PCU und SU (Gehäuse mit Steuerelektronik und Brenner-Sicherheitsvorrichtung)	Falscher Anschluss▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B22 BL.PARAM.BRENNER		Falsche Parametrierung des Brenners	▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B23 BL.SPANNUNG <190V		Zu geringe Netzspannung	▸ Kontakt mit dem Wartungstechniker desGerätes aufnehmen.
B25 BL.AUSS.F.		Der an die PCU angeschlossene Außenfühler wurde getrennt	▸ Heizkessel aus- und wieder einschalten.
B26 BL.WW F.		Der WW-Speicherfühler ist nicht angeschlossen oder kurzgeschlossen	▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B27 BL.WW INST		Der Ausgangsfühler des Plattenwärmetauschers ist nicht angeschlossen oder kurzgeschlossen	▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B28 BL.FALSCH.KONFIG		Ein Speicher HL wird erkannt, aber der Heizkessel kann ihn nicht ansteuern. Diese Meldung verschwindet nach 10 Sekunden, wenn der Heizkessel den Speicher HL ansteuern kann	▸ 10 Sekunden abwarten, um festzustellen, ob die Störung weiterhin besteht▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
B29 bis B34	BL.UNBEKANNT Bxx	Falsche Konfiguration der PCU	▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen.
M08 WARTUNG AUTO		Eine automatische Revision wird angefordert	Das für die Wartung programmierte Datum ist erreicht.▸ Wenn das Symbol ? blinkt, die Taste ? drücken. Die Kontaktdaten des Installateurs werden angezeigt.▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen.
M23 AUSS.F AUSTAUSCHEN		Der Außenfühler ist defekt.	▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen.
M30 BL.SYSTEMNETZ		Keine Kommunikation mit der Führungsregelung durch das MODBUS Netz	▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
M31 BL.COM MODBUS		Falsche Konfiguration des MODBUS Netzes	▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen

7.3 Fehler (Code des Typs Lxx oder Dxx)

SONNTAG 11:45 TEMP.: 68° PCU. KOM. DEF D27 AUTO JOHN2

C002604-A-02

SONNTAG 11:45 68° PCU KOM. DEF D27 AUTO NOHNZ

C002302-D-02

1. Notieren Sie den angezeigten Code.
   Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung wichtig.

2. Die Taste ☐ drücken. Wenn der Code wieder angezeigt wird, Heizkessel aus- und wieder einschalten.

3. Die Taste ? drücken. Um das Problem zu lösen, die angezeigten Hinweise beachten.

4. Schlagen Sie die Bedeutung der Codes in der nachstehenden Tabelle nach:

Code	Fehler Ursache	der Störung	Beschreibung Überprüfung / Lösung
L00	PSU DEF.	PCU Die in	die SU integrierte PSU ist defekt Parameter falsch► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L01	PSU PARAM.DEF.	PCU Die S	sicherheitsparameter sind falsch Parameter falsch► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L02	STB VORLAUF	SU Kesseltemp. zu hoch Falscher Anschluss		Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Keine Wasserzirkulation► Heizungsanlage entlüften► Zirkulation überprüfen (Richtung, Pumpe, Ventile)► Wasserdruck überprüfen
L03	OL SENS.DEF.	SU Öldruck sensor defekt Falscher Anschluss		Öldrucksensor defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L04	FEHLER ZUNDUNG	SU Misslungene Zündversuche des Brenners		Fehlen des Zündfunken► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Kein Flammensignal.Luft in der Ölleitung.► Sicherstellen, dass der Ölhahn tatsächlich offen ist► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Vorhandensein einer Flamme, jedoch unzureichende Ionisierung (<3 μA)► Sicherstellen, dass der Ölhahn tatsächlich offen ist► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L05	IN NEN DEF.	SU Interner	Defekt der SU Der Feuerungsautomat des Brenners ist defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L06	GESCHW.MOT.DEF	SU Defekt des Brennermotors Der Feuerungsautomat des Brenners ist defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L07	S.VO.HEIZ.DEF	SU Vorwärndauer überschritten Der Ölvorwärmer ist		Fehlerhaft► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
				Der Feuerungsautomat des Brenners ist defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L08	EHL.G-VENTIL	SU Erkennung von Fremdlicht Signal vorhanden, obw	vohl keine Flamme brennt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L09	OLDRUCK DEF.	SU Öldruck außerhalb der zulässigen Grenzen	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L30	DEF.ABGASDRUCK	PCU Der Abgasdruckwächter hat sich 5 mal innerhalb 24 Stunden geöffnet.	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L31	DEF.ABGAS TEMP	PCU Die maximale Abgastemperatur ist 5 mal innerhalb 24 Stunden überschritten worden.	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L32	DEF.VORLAUFF.	PCU Der Heizkessel-Vorlauffühler ist kurzgeschlossen	Falscher Anschluss Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L33	DEF.VORLAUFF.	PCU Der Stromkreis des Heizkessel-Vorlauffühlers ist unterbrochen	Falscher Anschluss Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L34	RUCKLAUF F.DEF	PCU Der Rücklauf-Temperaturfühler ist kurzgeschlossen	Falscher Anschluss Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L35	RUCKLAUF F.DEF	PCU Der Schaltkreis des Rücklauf-Temperaturfühler ist offen	Falscher Anschluss Fühlerfehler► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L36	DEF.FLAMME LOS	PCU 3-maliger Flammenverlust während einer Heizanforderung	► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L37	SU KOM.DEF	PCU Unterbrechung der Datenübertragung mit dem Feuerungsautomat	Falscher Anschluss► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L38	PCU KOM.DEF	PCU Unterbrechung der Datenübertragung zwischen den Leiterplatten PCU und SCU	Falscher Anschluss SCU-Leiterplatte nicht angeschlossen oder defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L39	B.OEF.DEF.	PCU Der Eingang BL war einen Moment lang offen	Falscher Anschluss Externe Ursache Parameter falsch eingestellt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
L250	DEF.WASSERMANG	PCU Wasserdruck zu gering Hydraulikkreis schlecht	entlüftet Wasserleckage Fehlerhafte Messung► Falls erforderlich Wasser nachfüllen► Feuerungsautomat entriegeln
L251	MANOMETER DEF.	PCU Wasserdrucksensor-Fehler Verdrahtungsfehler	Wasserdrucksensor defekt Fühler-Leiterplatten defekt► Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D03 D04	VORL.F.B DEF. VORL.F.C DEF.	SCU Fehler	am Vorlauffühler von Kreis B Fehler am Vorlauffühler von Kreis C Bemerkungen:Die Pumpe des Kreises arbeitet.Der Motor des Dreiwegemischers des Kreises wird nicht mehr versorgt, und er kann manuell verstellt werden.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D05 A	USS.F.DEFEKT	SCU Fehler	am AußenfühlerBemerkungen:Der Sollwert des Heizkessels ist gleich T.MAX KESSEL.Die Mischerrregulierung ist nicht mehr gewährleistet, die Überwachung der Höchsttemperatur nach dem Mischer bleibt aufrecht erhalten.Die Mischerr können von Hand eingestellt werden.Die Warmwasserbereitung bleibt gewährleistet.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D07 S	YST.F.DEFEKT	SCU Fehler	am Systemfühler Falscher Anschluss	Fühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D09 W	W.F.DEFEKT	SCU Fehler	des SpeicherfühlersBemerkungen:Die Warmwasseraufwärmung erfolgt nicht mehr.Die Ladepumpe arbeitet.Die Speicherlade-Temperatur entspricht der Kesseltemperatur.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D11 D12 D13	RAUMF.A DEFEKTRAUMF.B DEFEKTRAUMF.C DEFEKT	SCU Fehler	am Raumfühler AFehler am Raumfühler BFehler am Raumfühler CBemerkung:Der betroffene Kreis arbeitet ohne Einfluss des Raumfühlers.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D14 M	C KOM.DEF	SCU Unterbrechung der Datenübertragung zwischen der Leiterplatte SCU und dem Funkmodul des Heizkessels		Falscher Anschluss▸ Verbindungsleitung und Stecker prüfen
				Fehler des Heizkesselmoduls▸ Heizkesselmodul auswechseln
D16 S	SCHWIM.B.F.DEFSCHWIM.C.F.DEF	SCU Fehler	des Schwimmbadfühlers in Kreis BFehler des Schwimmbadfühlers in Kreis CBemerkung:Die Aufheizung des Schwimmbades erfolgt während der Komfortperiode des Kreises ständig.	Falscher AnschlussFühlerfehler▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D17 W	W 2 F.DEFEKT	SCU Fehler	des Speicherfühlers 2 Falscher Anschluss.	Fühlerfehler.▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D18 D	EF.F.SOL-SP.	SCU Fehler	des Solarspeicherfühlers Falscher Anschluss.Fühlerfehler.▸ Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D19	DEF.F.SO-KOLL.	SCU Fehler	des Sonnenkollektorfühlers Falscher Anschluss.Fühlerfehler.Kontakt mit dem Wartungstechniker des Gerätes aufnehmen
D20	DEF.KOMM.SOL.	SCU	Heizkessel aus- und wieder einschaltenKontakt mit dem Wartungstechniker des Gerätes aufnehmen
D27	PCU KOM.DEF	SCU Unterbrechung der Datenübertragung zwischen den Leiterplatten SCU und PCUKontakt mit dem Wartungstechniker des Gerätes aufnehmen
D37	TA-S KURZ-S	SCU Kurzschluss beim Titan Active System®Kontakt mit dem Wartungstechniker des Gerätes aufnehmenBemerkungen:Die Trinkwassererwärmung wurde gestoppt, kann aber mit der Taste wieder eingeschaltet werden.Der Speicher ist nicht mehr geschützt.Wenn am Heizkessel ein Speicher ohne Titan Active System® angeschlossen ist sicherstellen, dass der TAS-Simulationsstecker (geliefert in Kolli AD212) auf der Fühlerplatine montiert ist.
D38	TA-S GETRENNT	SCU Unterbrochener Stromkreis beim Titan Active System®Kontakt mit dem Wartungstechniker des Gerätes aufnehmenBemerkungen:Die Trinkwassererwärmung wurde gestoppt, kann aber mit der Taste wieder eingeschaltet werden.Der Speicher ist nicht mehr geschützt.Wenn am Heizkessel ein Speicher ohne Titan Active System® angeschlossen ist sicherstellen, dass der TAS-Simulationsstecker (geliefert in KolliAD212) auf der Fühlerplatine montiert ist.
D99	DEF.FALSCHE PCU	SCU Die Programmversion der SCU erkennt die angeschlossene PCU nichtKontakt mit dem Wartungstechniker des Gerätes aufnehmen

8 Energieeinsparungen

8.1 Empfehlungen zum Energiesparen

▶ Den Raum, in dem der Heizkessel installiert ist, gut belüften.
Belüftungsöffnungen nicht verstopfen.
Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen.
▶ Hinter den Heizkörpern Reflektorplatten platzieren, um Wärmeverluste zu vermeiden.
Leitungen in ungeheizten Räumen isolieren (z.B. Keller, Dachböden, etc).
Heizkörper in nicht genutzten Räumen abstellen.
▶ Warm- und Kaltwasser nicht unnötig laufen lassen.
Wasserspar-Duschkopf installieren, um bis zu 40 % Energie zu sparen.
▶ Lieber duschen als baden. Für ein Bad werden bis zu 2-mal mehr Wasser und Energie benötigt.

8.2 Empfehlungen

Die Fernbedienung ist in folgenden Versionen erhältlich:

▶ kabelgebunden
▶ Funkübertragung

Die Einstellung des Schaltfeldes und/oder der Fernbedienung wirkt sich erheblich auf den Energieverbrauch aus.

Empfehlungen:

Es ist nicht zu empfehlen, im Raum, in dem sich der Raumfühler befindet, Heizkörper mit Thermostatventil zu installieren. Falls ein Thermostatventil installiert ist, dieses ganz öffnen.
Das vollständige Öffnen oder Schließen der Thermostatventile der Heizkörper führt zu unerwünschten Temperaturschwankungen. Thermostatventile in kleinen Schritten öffnen und schließen.
Sollwert auf ca. 20°C reduzieren. Dies ermöglicht die Heizkosten und den Energieverbrauch zu verringern.
▶ Sollwerteinstellung beim Lüften reduzieren.
▶ Bei der Einstellung eines Tagesprogrammes Abwesenheiten und Urlaubstage bedenken.

9 Garantie

9.1 Allgemeine Angaben

Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen.

Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.

Ihr Installateur und unser Kundendienstnetz steht Ihnen selbstverständlich weiterhin zu Diensten.

9.2 Garantiebedingungen

Die rechtsverbindlichen Gewährleistungen sind den aktuellen Verkaufsunterlagen (z.B. gültige Preisliste) zu entnehmen.

WARNUNG

HINWEIS zur Wartungsverpflichtung: Dieses Produkt muss jährlich fachgerecht gewartet werden. Sofern diese Forderung nicht erfolgt, ist die Gewährleistung auf 12 Monate begrenzt.

Anhang

Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung

Inhaltsverzeichnis

1 Besondere Hinweise 3

1.1 Empfehlungen....3
1.2 Ökodesign-Richtlinie 3
1.3 Technische Daten – Raumheizgeräte mit Heizkessel 3
1.4 Zirkulationspumpe 4
1.5 Entsorgung und Recycling 4
1.6 Anlagendatenblatt 4
1.7 Produktdatenblatt – Temperaturregelungen 5
1.8 Anlagendatenblatt – Heizkessel 6

1 Besondere Hinweise

1.1 Empfehlungen

Hinweis:

Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt werden.

1.2 Ökodesign-Richtlinie

Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte.

1.3 Technische Daten – Raumheizgeräte mit Heizkessel

Tab.1 Technische Parameter für Raumheizgeräte mit Heizkessel

Modell CALORA			TOWER OIL 18 LS	CALORA TOWER OIL 24 LS	CALORA TOWER OIL 30 LS
Brennwertkessel Ja Ja Ja
Niedertemperaturkessel(1)	Nein Nein	Nein
B1-Kessel Nein Nein Nein
Raumheizgerät mit Kraft-Wärme-Kopplung Nein	Nein Nein
Kombiheizgerät Nein Nein Nein
Wärmenennleistung	Prated	kW 17 23 29
Bei Wärmenennleistung und Hochtemperaturbetrieb(2)	P_4	kW	17,1	22,8	28,6
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb(1)	P_1	kW 5,4	7,2	8,9
Jahreszeitbedingte Raumheizungs-Energieeffizienz	_s	%	90 90 90
Bei Wärmenennleistung und Hochtemperaturbetrieb (2)	_4	%	92,0	91,6	91,9
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb (1)	_1	%	96,9	96,1	95,7
Hilfsstromverbrauch
Bei Volllast	elmax	kW	0,162	0,167	0,189
Bei Teillast	elmin	kW	0,072	0,082	0,086
Standby	P_SB	kW	0,006	0,006	0,006
Weitere Spezifikationen
Wärmeverlust im Bereitschaftszustand	P_stby	kW	0,109	0,109	0,128
Energieverbrauch der Zündflamme	P_ign	kW	-	-	-
Jährlicher Energieverbrauch	Q_HE	GJ	54 74 93
Schallleistungspegel in Innenräumen - für Luft/Abgasanschluss Typ B	L_WA	dB	60 65 63
Schallleistungspegel in Innenräumen - für Luft/Abgasanschluss Typ C	L_WA	dB	58 63 59
Stickoxidausstoß NO	x	mg/kWh 53	46 62
(1) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C.(2) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteeinlass und eine Vorlauftemperatur von 80 °C am Heizgeräteauslass.

Verweis:

Kontaktdetails auf der Rückseite.

Der Richtwert für die effizientesten Umwälzpumpen ist EEI ≤0,20.

1.5 Entsorgung und Recycling

Abb.1 Recycling

Abb.2 Stromzufuhr abklemmen

MW-0000149-1

Warnung

Ausbau und Entsorgung des Heizkessels müssen von einem qualifizierten Installateur unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden.

Zum Abbauen des Heizkessels wie folgt vorgehen:

1. Die Stromversorgung zum Kessel unterbrechen.
2. Die Absperrvorrichtung vor dem Heizkessel schließen.
3. Die Kabel von den elektrischen Bauteilen lösen.
4. Den Hauptwasserhahn schließen.
5. Die Anlage entleeren.
6. Den Entlüftungsschlauch über dem Siphon entfernen.
7. Den Siphon entfernen.
8. Die Luft-/Abgasleitungen entfernen.
9. Alle Leitungen von der Unterseite des Kessels trennen.
10. Den Heizkessel verschrotten oder recyceln.

1.6 Anlagendatenblatt

Tab.2 Produktdatenblatt für Raumheizgeräte mit Heizkessel

CALORA		TOWER OIL18 LS	CALORATOWER OIL24 LS	CALORATOWER OIL30 LS
Klasse für die jahreszeitbedingte Raumheizungs-Energieeffizienz		A	A	A
Wärmenennleistung (Prated oder Psup)	kW 17 23 29
Jahreszeitbedingte Raumheizungs-Energieeffizienz % 90 90 90
Jährlicher Energieverbrauch	GJ	54 74 93
Schallleistungspegel L_WA in Innenräumen - für Luft/Abgasanschluss Typ B	dB	60 65 63
Schallleistungspegel L_WA in Innenräumen - für Luft/Abgasanschluss Typ C	dB	58 63 59

Verweis:

Für spezifische Vorsichtsmaßnahmen bei der Montage, beim Einbau und bei der Wartung: Siehe Sicherheitshinweise

1.7 Produktdatenblatt – Temperaturregelungen

Tab.3 Produktdatenblatt für die Temperaturregelungen

DIEMATIC iSystem
Klasse II
Beitrag zur Raumheizungs-Energieeffizienz % 2

1.8 Anlagendatenblatt – Heizkessel

Abb.3 Anlagendatenblatt für Heizkessel mit Angabe der Warmwasserbereitungs-Energieeffizienz der Anlage

Jahreszeitbedingte Raumheizungs-Energieeffi zienz des Heizkessels

Temperaturregler

vom Datenblatt desTemperaturreglers

Klasse I = 1 %, Klasse II = 2 %, Klasse III = 1,5 %, Klasse IV = 2 %, Klasse V = 3 %, Klasse VI = 4 %, Klasse VII = 3,5 %, Klasse VIII = 5 %

Zusatzheizkessel

vom Datenblatt des Heizkessels

Jahreszeitbedingte Raumheizungs-Energieeffi zienz (in %)

Solarer Beitrag

vom Datenblatt der Solareinrichtung

Kollektorgröße (in m²) ('III' x Tankvolumen (in m³) Kollektorwirkungsgrad (in %) A⁻ = 0,95, A = 0,91, B = 0,86, C = 0,83, D - G = 0,81 0,9 x (/100) x = + ④ %

(1) Ist der Tank als A eingestuft, 0,95 verwenden

Zusatzwärmepumpe

vom Datenblatt der Wärmepumpe

Jahreszeitbedingte Raumheizungs-Energieeffi zienz (in %)

Solarer Beitrag UND Zusatzwärmepumpe

kleineren Wert auswählen

0,5 x ④ ODER 0,5 x ⑤ = - ⑥ %

Jahreszeitbedingte Raumheizungs-Energieeffi zienz der Verbundanlage

Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse der Verbundanlage

Einbau von Heizkessel und Zusatzwärmepumpe mit Niedertemperatur-Wärmestrahlern (35 °C)?

vom Datenblatt der Wärmepumpe

Die auf diesem Datenblatt für den Produktverbund angegebene Energieeffizienz weicht möglicherweise von der Energieeffizienz nach dessen Einbau in ein Gebäude ab, denn diese wird von weiteren Faktoren wie dem Wärmeverlust im Verteilungssystem und der Dimensionierung der Produkte im Verhältnis zu Größe und Eigenschaften des Gebäudes beeinflusst.

AD-3000743-01

Der Wert der Raumheizungs-Energieeffizienz des Vorzugsraumheizgerätes in %.

II Der Faktor zur Gewichtung der Wärmeleistung der Vorzugs- und Zusatzheizgeräte einer Verbundanlage gemäß der folgenden Tabelle.

III Der Wert des mathematischen Ausdrucks: 294/(11 Prated), wobei sich „Prated“ auf das Vorzugsraumheizgerät bezieht.

IV Der Wert des mathematischen Ausdrucks 115/(11 Prated), wobei sich „Prated“ auf das Vorzugsraumheizgerät bezieht.

Tab.4 Gewichtung von Kesseln

Psup / (Prated + Psup)(1)(2)	II, Verbundanlage ohne Warmwasserspeicher	II, Verbundanlage mit Warmwasserspeicher
0 0 0
0,1 0,3 0,37
0,2 0,55 0,70
0,3 0,75 0,85
0,4 0,85 0,94
0,5 0,95 0,98
0,6 0,98 1,00
≥0,7 1,00 1,00
(1) Die Zwischenwerte werden durch lineare Interpolation aus den beiden benachbarten Werten berechnet.(2) Prated bezieht sich auf das Vorzugsraumheizgerät oder das Vorzugskombiheizgerät.

Tab.5 Wirkungsgrad der Anlage

CALORA		TOWER OIL18 LS	CALORATOWER OIL24 LS	CALORATOWER OIL30 LS
Jahreszeitbedingte Raumheizungs-Energieeffizienz % 90 90 90
Temperaturüberwachung % + 2 + 2	+ 2
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Anlage	% 92	92 92

Remeha GmbH

Rheiner Strasse 151

48282 Emsdetten

Tel: [phone] - 0

Fax: [phone] - 102

Internet: www.remeha.de

E-mail: [e-mail]

© Impressum

Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.

096/07/2015
