BEDIENUNGSANLEITUNG X8W Syma

Wichtigste Eigenschaften

• Vier-Achs-Strukturen wurden angewendet, welches den Quadcopter beim Fliegen flexibler und schneller macht.
  Die Eigenschaften sind Windabweisendheit und das fliegen im Innen- und Außenbereich.
• Ein 6 Achsen-Gyroskop wurde eingebaut um den Schwebeflug im Himmel zu präzisieren.
• Eine Struktur der Modulare Bauweise wurde angewendet, um die Montage & die Wartung bequemer zu gestalten.
• 3D Hardware- & Wurf Flug Version in 360" vorhanden.
• Headless Funktion wurde integriert; durch WIFI gibt es Luftbilder in Echtzeit.

Die in dieser Betriebsanleitung genannte Materialien & Spezifikation dient nur als Referenz.

Wir informieren unsere Kunden im Voraus darüber, dass unser Unternehmen nicht für die Anpassung der äußeren Verpackung haftet.

Alle Updates & Änderungen können Sie auf unsere Webseite entnehmen.

Sicherheitsvorschriften

1. Um Umfälle zu vermeiden, legen Sie bitte die kleinere Teile vom Quadcopter an einen Ort, wo Kinder nicht rankommen können.
2. Die Kraft des Quadcopter ist ausreichend, deshalb sollten Sie die Geschwindigkeit bei der ersten Verwendung an den Fernbedienung langsam nach rechts / links schieben, welches eine Kollision von den Quadcopter vermeidet.
3. Schalten Sie bitte nach dem Flug die Fernbedienung & den Quadcopter aus, entnehmen Sie bitte auch die Batterien.
4. Legen Sie bitte keine Batterien an einen Ort mit erhöhter Temperatur oder gar einen erhitzen Ort (wie an einer Feuerstelle oder in der Nähe eines elektronischen Heizgeräts).
5. Wenn der Quadcopter fliegt, so sollte diese sich 2-3 Meter von den Benutzer oder andere befinden, um einen Zusammenstoß beim Landen mit den Kopf, Gesicht oder Körper zu vermeiden.
6. Ein Erwachsener sollte die Kinder führen und begleiten, falls diese sich damit beschäftigen möchten, um Gefahren auszuschließen und die Steuerung richtig zu betätigen.
7. Nicht wiederaufladbare Batterien sollten nicht aufgeladen werden, achte bei der Installation oder Batteriewechsel auf die Polarität. Mische keine neue mit alte Batterien und verwende keine verschiedene Batterietypen.
8. Die Stromversorgung von den Controller & Quadcopter sollte, bei nicht Verwendung, ausgeschaltet sein und die Batterien sollten auch aus den Controller entnommen werden.
9. Die Stromversorgung sollte nicht kurzgeschlossen sein.

Pflegeanleitung

1. Beim Reinigen sollte darauf geachtet werden, nur saubere und weiche Tücher zu benutzen.
2. Vermeiden Sie Belastungen oder Erwärmung mit der Sonne.
3. Nicht in Verbindung mit Wasser bringen, ansonsten kommt es zu einen Schaden der elektronische Teile.
4. Bitte überprüfen Sie in regelmäßigen Abständen die Stecker und die anderen Zubehöre. Falls ein Schaden vorhanden sein sollte, dann sollten Sie die Benutzung unterlassen, bis dieser Schaden komplett behoben ist.

Inhalt

• Quadcopter - Schraubendreher - Klinge Schutzrahmen
• 2.4G Fernbedienung - Fahrgestell - Eisenwelle
• Aufladegerät - WIFI Kamera
• Bedienungsanleitung - Batterie
• Schutzrahmen - 24 Schrauben
• Klammer für Befestigung - Klinge

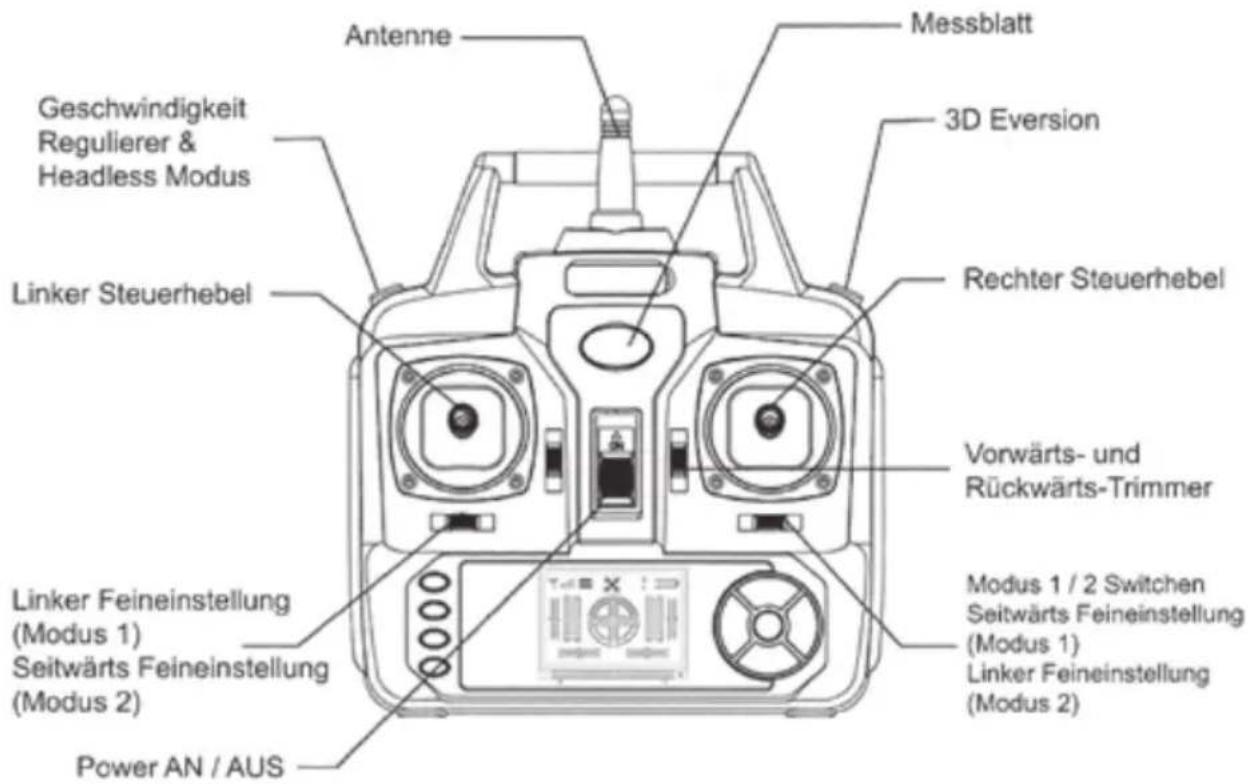

Lerne die Steuerung kennen

Antenne Messblatt 3D Eversion Geschwindigkeit Regulierer & Headless Modus Rechter Steuerhebel Vorwärts- und Rückwärts-Trimmer Linker Steuerhebel Modus 1 / 2 Switchen Seitwärts Feineinstellung (Modus 1) Linker Feineinstellung (Modus 1) Seitwärts Feineinstellung (Modus 2) Linker Feineinstellung (Modus 2) Power AN / AUS

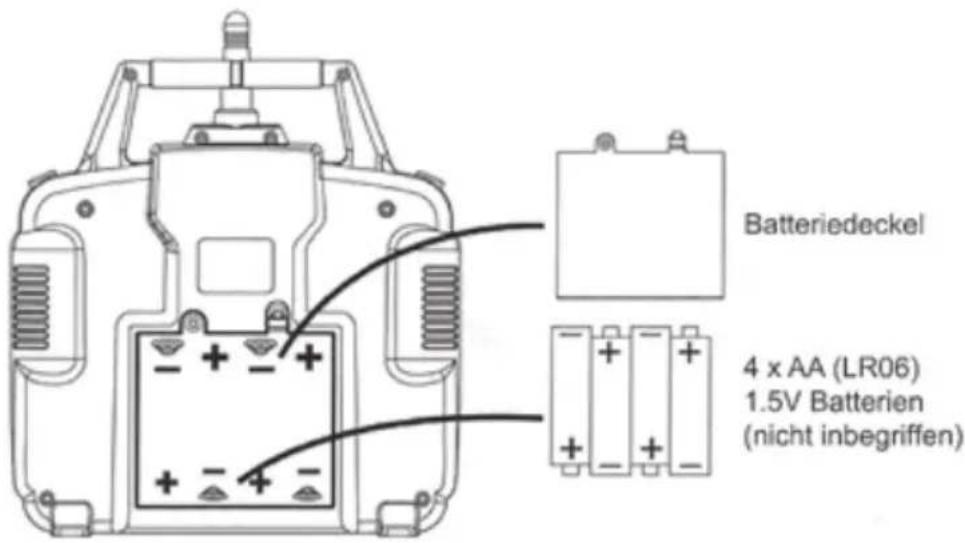

Batteriedeckel 4 x AA (LR06) 1.5V Batterien (nicht inbegriffen)

Installations Methode der Batterien: Öffne den Batteriedeckel des Fernbedienungs und lege 4 Nr. 5 Alkaline Batterien richtig in die dafür vorgesehende Stelle (so wie die Pole Anzeige in der Batteriekasten). Batterie separat erhältlich.

1. Lege die Batterien richtig ein.
2. Keine alte und neue Batterien miteinander mischen.
3. Keine verschiedene Batterie Sorten verwenden.

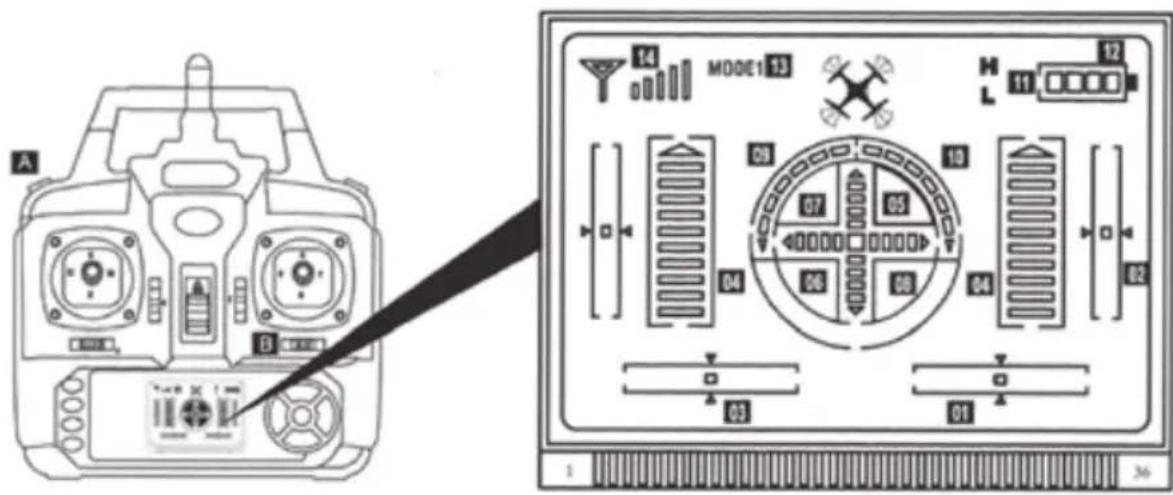

Fernbedienung Tastatur und LCD-Handbuch

A B 14 M00E1 13 HL 12 09 07 05 10 04 06 08 04 02 03 01 1 36

1. Seitwärts Feineinstellung: Zentrierung starten bei der Betätigung des AN-Schalters. (Betätigen Sie die links / rechts Feineinstellung im Modus 2.)
2. Vor-/Rückwärts Feineinstellung: Startet in der Mitte bei der Betätigung des AN-Schalters.
3. Linker- / Rechter Feineinstellung: Zentrierung startet beim Betätigen des AN-Schalters.
4. Vorwärtsschauen: AN-Schalter in der niedrigsten Level. (An der mittlere Quadrat)
5. Rückwärtsschauen: AN-Schalter in der niedrigsten Level. (An der mittlere Quadrat)
6. Rechter seitwärts Flug: AN-Schalter in der niedrigsten Level. (An der mittlere Quadrat)
7. Linker seitwärts Flug: AN-Schalter in der niedrigsten Level. (An der mittlere Quadrat)
8. Links halten: Den linken Hebel nach links tätigen, dann wird der Quadcopter sich schnell links halten.
9. Rechts halten: Den rechten Hebel nach rechts tätigen, dann wird der Quadcopter sich schnell rechts halten.
10. Geschwindigkeitsregulierung: Bitte den A Knopf drücken, um in Sekunden zwischen den schnellen bzw. den langsamen Modus zu wechseln. H bedeutet schnell & L bedeutet langsam. Headless Modus: Bitte den A knopf 3 Sekunden gedrückt halten um in die Headless Modus zu kommen oder um diese zu beenden.
11. Batteriestand: Zeigt an, wieviel Strom für den Kontroller noch verfügbar ist.
12. Modus 1: Standardmodus beim Anmachen. Falls Modus 2 gewünscht ist, dann bitte den B Knopf nach rechts drücken, um wieder zu den Leistung des Senders zu gelangen & der Modus des LCD Bildschirm wechselt sich. Diesen Schritt wiederholt sich auch um in Modus 1 zu gelangen.
13. Signal Anzeige: Ist im Normalfall Formatfüllend.

Installationsschritte des Quadcopters Schutzgitter

1. Dekorationsteile wie Abbildung 1 zeigt herausziehen.
2. Drücken Sie die Dekoration Teile wie Abbildung 2 und setze die Schutzrahmen der Klinge in den Rumpf-Schnittstelle.
3. Dreh zwei Schrauben an den vorgesehende Stellen wie Abbildung 3 es dargestellt.

Hinweis: Ohne Klingenschufzrahmen, wird der Abrolleffekt im Flug stabiler.

Installationsschritte des Quadcopters Ständer

*1. Die Ständer wie Abbildung 1 auf den Quadopters anlegen.

1. Die breiten Schrauben wie Abbildung 2 an den vorgesehende stellen schrauben.

Installation des WIFI Echtzeit Luftbild Component

Installation des Smartphone Befestigung Klammer

1. Lege das Smartphone Anbringungsklammer wie auf Abbildung 1, als Antenne auf die Fernbedienung.
2. Drücke das hintere Teil der Feder wie auf Abbildung 2, um die Befestigungsklammer zu regulieren.
3. Entferne die Befestigungsklammer wie Abbildung 3 & bei Gewalt beschädigen Sie die Klammer.

Download & Installation der WIFI Software

1. Software Installierung

Die Software können Sie wie folgt runterladen:

Für Android Benutzer: Download unter www.symatoys.com oder per QR Code.

Für iPhone IOS Benutzer: Download direkt über den App Store oder per QR Code.

Hinweis: Den QR Code finden Sie auf der Verpackung oder hinter der Bedienungsanleitung.

2. Beschreibung der Verbindung

Wenn die Verbindung mit dem Modell besteht, dann zeigt die Anzeigelampe des FPV grünes Licht. Beim Verbindungsaufbau blinkt ein rotes Licht langsam 20 Sekunden.

Klicke auf dem Smartphone auf Einstellung, schalte WIFI an und suche die

Verbindung FPV WIFI ****, um sich damit zu verbinden. Anschließend können Sie die

Einstellung Option verlassen. Öffne die SYMA FPV Software und drücke auf START, um an den Bedienoberfläche zu kommen. Das Bild wird auf dem Smartphone angezeigt. Wenn das WIFI Signal voll ist, dann zeigt es ein starkes Signal.

SYMA SYMA FPV

1. Starte die Software SYMA FPV.

SYMA START

1. Drücke die START Taste.

1. Das Bild wird auf dem Bildschirm angezeigt.

3. Beschreibung der Symbole auf der Bedienoberfläche

1. Zurück
2. WIFI Signal
3. Telefon & Video Überprüfung
4. Video
5. Fotografieren
6. Zeit Anzeige

4. Echtzeit-Luftaufnahme

Foto & Video: Wenn die WIFI Kamera in dem Normalzustand steht, dann können Sie auf die Foto oder Video Taste drücken, um in die Echtzeit Oberfläche zu gelangen.

Von dort aus können Sie Fotos oder Videos schießen.

Die Dateien finden Sie anschließend in den Ordner Foto & Video Überprüfung.

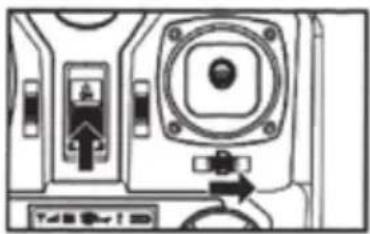

Controller-Modi und Anweisungen

Es wurden 2 Modi eingebaut.

(Modus 1 & Modus 2) Welches die Nutzung von verschiedene Kunden ermöglicht. Drücke den B Knopf nach rechts, um die Modi zu wechseln.

Bewege den Pedal hoch oder runter, der Quadcopter liegt dann in die jeweilige Richtung.

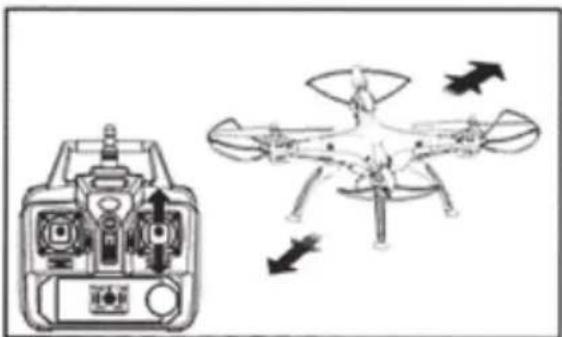

VOR- & RÜCKWÄRTS

Bewege den Richtungshebel um den Quadcopter vor- oder rückwärts zu bewegen.

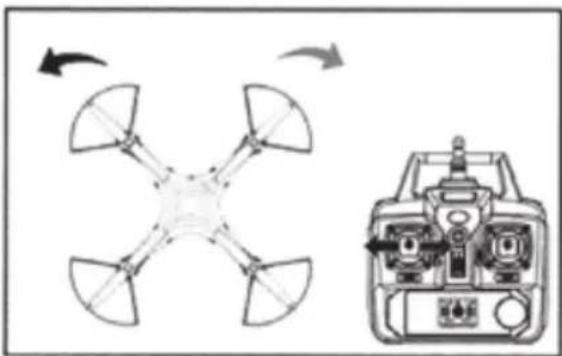

NACH LINKS & RECHTS

Bewege den Pedal nach links oder rechts, damit der Quadcopter sich in die jeweilige Richtung bewegt.

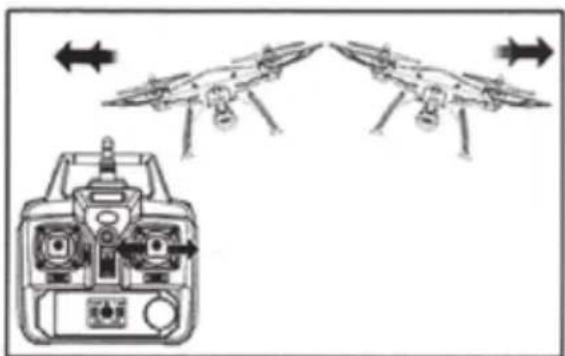

SEITWÄRTS FLIEGEN

Bewege den Richtungshebel nach links oder rechts, damit der Quadcopter sich in die jeweilige Richtung bewegt.

Feinsteuerung Funktion

Vor- & Rückwärts Steuerung

Wenn der Quadcopter automatisch vorwärts/rückwärts fliegt. Können Sie das mit dem Feinabstimmungsknopf korrigieren.

Seitwärts Flug Steuerung

Wenn der Quadcopter automatisch seitwärts fliegt. Können Sie das mit dem Feinabstimmungsknopf korrigieren.

Richtung Steuerung

Wenn der Quadcopter automatisch dreht. Können Sie das mit dem Feinabstimmungsknopf korrigieren.

MODUS 2

Funktion Anweisung

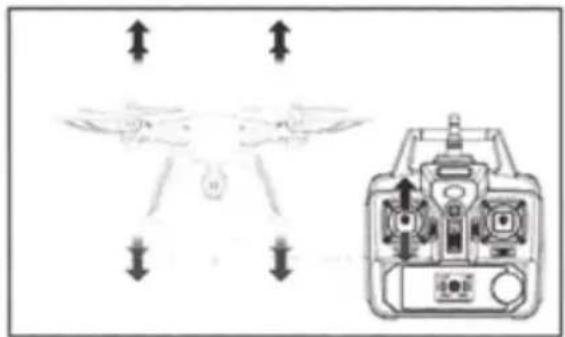

Höher & niedriger

Schiebe den Gas des Quadcopters nach oben oder unten, damit diese hoch oder runter fliegt.

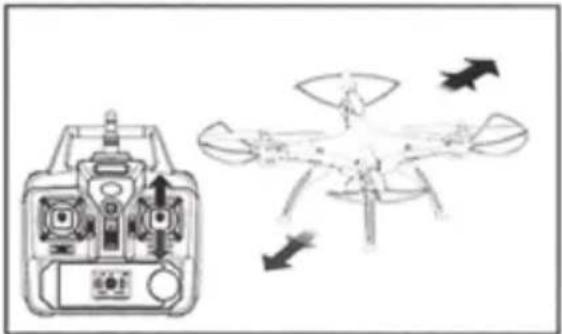

Vor- und Rückwärts

Schiebe den Richtungshebel des Quadcopters nach oben oder unten, damit diese vor- oder rückwärts fliegt.

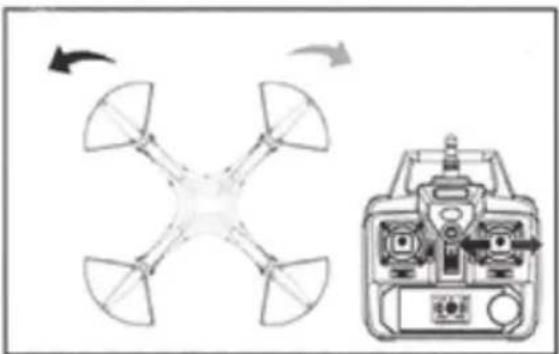

Links- oder Rechts halten

Bewege den Richtungshebel des Quadcopters nach Links oder Rechts, damit diese in die jeweilige Richtung fliegt.

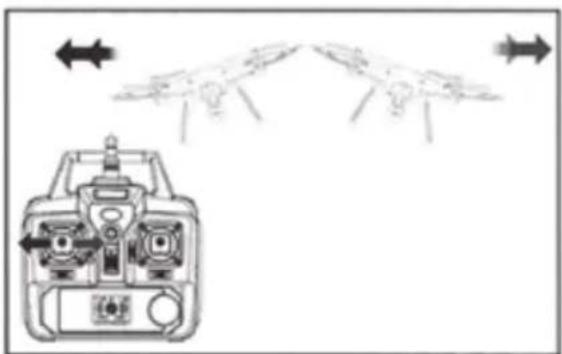

Seitwärts Flug

Schiebe den Gas des Quadcopters nach Links oder Rechts, damit diese nach Links oder nach Rechts fliegt.

Feinsteuerung Funktion

Vor-/ Rückwärts Funktion

Seitwärts Funktion

Links-/Rechts halten

Wenn der Quadcopter automatisch vorwärts/ rückwärts fliegt. Können Sie das mit dem Feinabstimmungsknopf korrigieren.

Wenn der Quadcopter automatisch seitwärts fliegt. Können Sie das mit dem Feinabstimmungsknopf korrigieren.

Wenn der Quadcopter automatisch dreht. Können Sie das mit dem Feinabstimmungsknopf korrigieren.

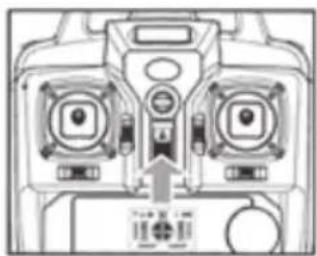

Bereit zu fliegen

1. Drücke auf den ON/OFF Knopf.

2. Öffne den Batterie-Deckel und verbinde die Batterie Anschluss mit der Armaturenbrett Empfänger.

3. Lege die Batterie in den Rumpf & schließe den Batterie Deckel. Schalte anschließend den Schalter auf der Unterseite.

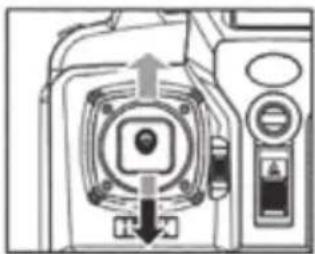

4. Drücke den Gashebel in die höchste Position und anschließend in die niedrigste Position. Ein klarer Klang folgt dann vom Sender, welches bedeutet das der Quadcopter bereit zum Flug ist.

Beschreibung der Funktionen

1. Spannungsschutz:

Wenn alle vier Kontrollleuchten in der Unterseite des Flugzeugs beginnen zu leuchten, bedeutet dies, dass es zu wenig Strom hat und wäre somit nicht mehr in der Lage zu fliegen. Man sollte diese dann schnell noch zurück holen.

2. Überstromschutz:

Wenn Sie einen Crash haben, schaltet der Quadcopter automatisch die Rotorblätter ab um diese zu schützen. Danach ist ein Neustart erforderlich.

3. Horizontalkorrekturfunktion:

Setze den Quadcopter in eine horizontal richtige Stelle, schalte dann den Sender für 2-3 Sekunden mit beide Steuerrungen an die langsamste Ecke. Der Blinker des Quadcopters ändert sein normales Licht zu schnelles Blinklicht, welches sich nach 2-3 Sekunden wieder zum normalen Licht umschaltet. Dann bedeutet es, dass der Quadcopter erfolgreich neu gestartet bzw. zurück gesetzt wurde.

4. 3D Eversion:

Wenn Sie mit den Basis Wissen vertraut geworden sind, können Sie ein paar sehr tolle & aufregende Tricks & Stunts machen. Dafür müssten Sie diese erstmal mehr als 3 Meter hoch fliegen, dann die 3D Eversion umschalten, welches sich auf der hintere rechte Seite des Senders befindet, anschließend schieben Sie die rechte Seitenruder (in jede Richtung) um einen 360 Grad Bewegung.

Tipp: 3D Eversion läuft besser, wenn die Batterie noch genug Saft hat.

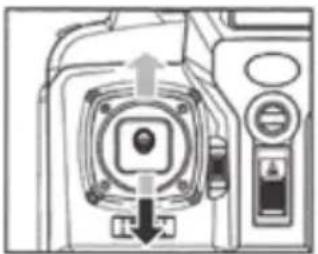

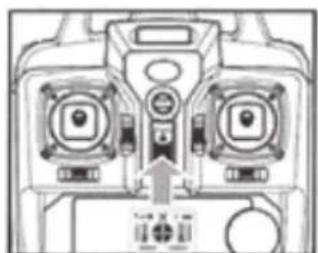

5. Headless Funktion:

1. Vorwärts Definition

1. Schalte die Fernbedienung an.

1. Sobald der Quadcopter sich mit der Stromversorgung verbunden hat, schalten Sie den Schalter auf ON, anschließend passen Sie die Richtung an, so das der Frontteil des Quadcopters sich genau in die Richtung richtet, die Sie als Vorwärtsrichtung definieren möchten.

1. Drücke den Beschleuniger Schubstange von den Fernbedienung an die höchste Stelle & anschließend sofort nach unten. Wenn die Fernbedienung Knackgeräusche macht, so bedeutet diese, dass die Einstellung der Headless Funktion erfolgreich war.

2. Schaltung von der Headless Funktion in die Allgemein Funktion

1. Nachdem der Frequenz Modifikation, befindet sich das Fluggerät in der Standardeinstellung. Die Kontrollleuchte auf dem Fluggerät befindet sich in der aufleuchtenden Zustand, nachdem die Headless Funktion Schalter (auf der linke Oberseite) für 2 Sekunden gedrückt wurde, wird diese ein „DDD...“ wieder geben, was bedeutet das es sich in der

Headless Modus sich aufhält. Nach weitere 2 Sekunden wird es ein langes „D“ werden, das bedeutet das es die Headless Modus wieder verlassen hat. (In der Headless Modus flackern die vier Lichter alle 4 Sekunden auf.)

1. Im Headless Modus, brauchen Sie die Position des Fluggeräts nicht viel beachten. Nur sollte das Fluggerät mit der Fernbedienung Betätigungsstabs übereinstimmen.

Left Right Gbool

3. Vorwärts Richung ändern

1. Wenn das Fluggerät sich in dem Headless Zustand befindet und sich irgendeine Abweichung in der feststehenden Kopfrichtung bestätigt, so ist es notwendig, die richtige Richtung des Flugzeuges erneut zu fixieren. Dafür bitte den Gaspedal und Richtungshebel in der unteren linken Seite betätigen.

Wenn das Licht des Geräts eine Weile für 3 Sekunden langsam blinkt, so ist die Einstellung fertiggestellt.

Batterie wechsel und Akku aufladen

Akku einsetzen

Schalte die Stromversorgung des Geräts aus indem Sie den OFF Hebel umtätigen.

Öffne das Batterie fach auf der Rück seite.

Verbinde die Akku Schnittstelle mit der Armaturenbrett-Empfänger.

Nachdem Austausch des Akkus, einfach das Batteriefach wieder anbringen.

Akku aufzuladen:

Verbinde den Akku Umschalter mit dem Ladegerät.

ac

Ladegerät in die Steckdose stecken.

Balanced Charger:

1. Der Adapter des Ladegeräts in die Steckdose stecken. Ein rotes Licht leuchtet auf.
2. Legen Sie die Drei-Positionen-Kegel von den Power-Akku ans Ausgangsende des chargers. Ein grünes Licht wird an gehen. Wenn diese erlischt, bedeutet es, dass der Akku voll aufgeladen wurde. (Aufladezeit ist etwa 200 Minuten.)

Beachte folgendes: Wenn der Akku an den Lagegerät steckt und das Licht sich nicht verändert, so bedeutet es, dass der Akku voll ist. Somit muss diese nicht aufgeladen werden.

Aufladezeit: etwa 200 Minuten | Flugzeit: Etwa 7 Minuten!

Vorsicht bei der Aufladung:

1. Wärend der Aufladung bitte das Gerät an einen trockene oder belüftete Stelle legen. Fern halten von Heizkörpern order explodierende Gegenstände.
2. Während der Aufladung, bitte der Akku aus den Quadcopter entnehmen. Die Aufladung sollte von einen Erwachsene beaufsichtigt werden, um Gefahren auszuschließen.
3. Den Akku nicht sofort nach dem Flug aufladen, da sonst der Akku auschwellen könnte oder sogar in Brand aufbrennt.
4. Benutze bitte nur den original USB Ladekabel. Wenn der Akku etwas länger benutzt wurde oder angeschwollen ist, bitte diese mit neue ersetzen.
5. Auch wenn der Akku für längere Zeit nicht benutzt wird, verliert er dennoch Spannung. Bei öfteren auf- und entladen verkürzt diese die Lebenszeit der Batterie.

Installation der WIFI Kamera

Schritte zur Demontage:

1. Entfernen Sie die Stromversorgungskabel von der Kamera. (Abbildung 1)
2. Drücke die Sicherheitssperre des unteren Hauptteils & ziehe die Kamera gleichzeitig raus.

Installation der Kamera:

1. Lege die Kamera in die Stelle, welches Abbildung 1 zeigt.
2. Verbinde die Verbindungskabel des Kameras mit der Stromversorgungsbuchse des Rumpfs. (Abbildung 2)

Hinweis: Die Stromversorgung des Fluggerätes muss ausgeschaltet sein bevor die Kamera verbunden wird!

Schritte zur Installation / Demontage des Lüfterblätter

Schritte zur Demontage:

1. Drehen die Abdeckungen gegen den Uhrzeigersinn, wie in Abbildung 1 ein und wieder heraus.
2. Drehe den Steppstich in 90° gegen den Uhrzeigersinn wie Abbildung 2 zeigt bis die Metall Achse zur Blattsteppstich.
3. Ziehe an den Eisenwelle und ziehen Sie den Schaufel Steppstich nach oben wie Abbildung 3 zeigt.
4. Ziehe den Ventilatorschaufel nach oben, wie es in Abbildung 4 dargestellt wird.

Installation der Rotorblätter:

1. Legen Lüfterflügel in Hauptachse Rohr wie in Abbildung 1 dargestellt.
2. Installieren Sie die Klinge Steppstich in den spule (Abbildung 2), um sicherzu- stellen, dass die Lücke von Blade-Steppstich richtet am Loch der Feder.
3. Installieren Sie die Eisenwelle innen und drehen Klinge Steppstich für etwa 90° im Uhrzeigersinn. (Abbildung 3)
4. Drehen & Twist Fan Abdeckung im Uhrzeigersinn, wie in Abbildung 4 dargestellt.

Wartungsverfahren

Probleme	Ursache	Lösung
Fluggerät reagiert nicht	1. der Akku ist leer.2. Batterie der Fernbedienung ist leer, Licht flickert.3. Sender Auswahl des Fernbedienungs ist instabil mit dem Fluggerät Codes.	1. Akku aufladen.2. Tausche die Batterien der Fernbedienung.3. Passende Kanäle der Fernbedienung und Flugzeug, und sie konsequent zu werden.
Wenn der Flug nicht richtig reagiert	1. Die Batterie in der Fernbedienung ist schwach bzw Batterien sind nicht mehr gut.2. Andere Fernbedienung mit derselben Frequenz sendet Störungen.	1. Batterien austauschen.2. Ändern Sie den Ort, an dem keine Sender Interferenz mit der gleichen Frequenz befindet.
Wenn der Flieger schräg fliegt	1. Sie hat keine Horizontalkorrektur	1. Führe eine Horizontalkorrektur, wie auf S.9 (3) (Korrekturfunktion) gezeigt wird.
In Headless Modus, der Flug reagiert nicht in die definierte Richtung	1. Die Abweichung von ein paar Kollisionen erzeugt.2. Zu lange Nutzung des Headless Modus.	1. Definieren Sie diese erneut, wie auf Seite 9-10 (5) dargestellt wird. (Headless-Funktion)

Ersatzteile

Hier finden Sie die Auflistung der allgemeine Zubehörteile.

Um den Einkauf es für den Kunden leicht zu halten, wird jede Komponente markiert. Zubehör ist bei den örtlichen Fachhändler erhältlich.

Bitte geben Sie die Farben beim Kauf an.

X8W-01
Oberkörper
(Weiß / Schwarz )

X8W-02
Unterkörper
(Weiß / Schwarz )

X8W-08
Motorhalter
(Weiß / Schwarz )

X8W-13
Klingenabdeckung

X8W-15
Armaturenbrett Empfänger

XBW-16
Batteriedeckel (Weiß/Schwarz)

X8W-17
Aufnahmeplatte

X8W-19
A/B Adapter & Netzteil

X8W-21
WIFI Kamera (Weiß/Schwarz)

XBW-22
Telefon befestigungs Klammer

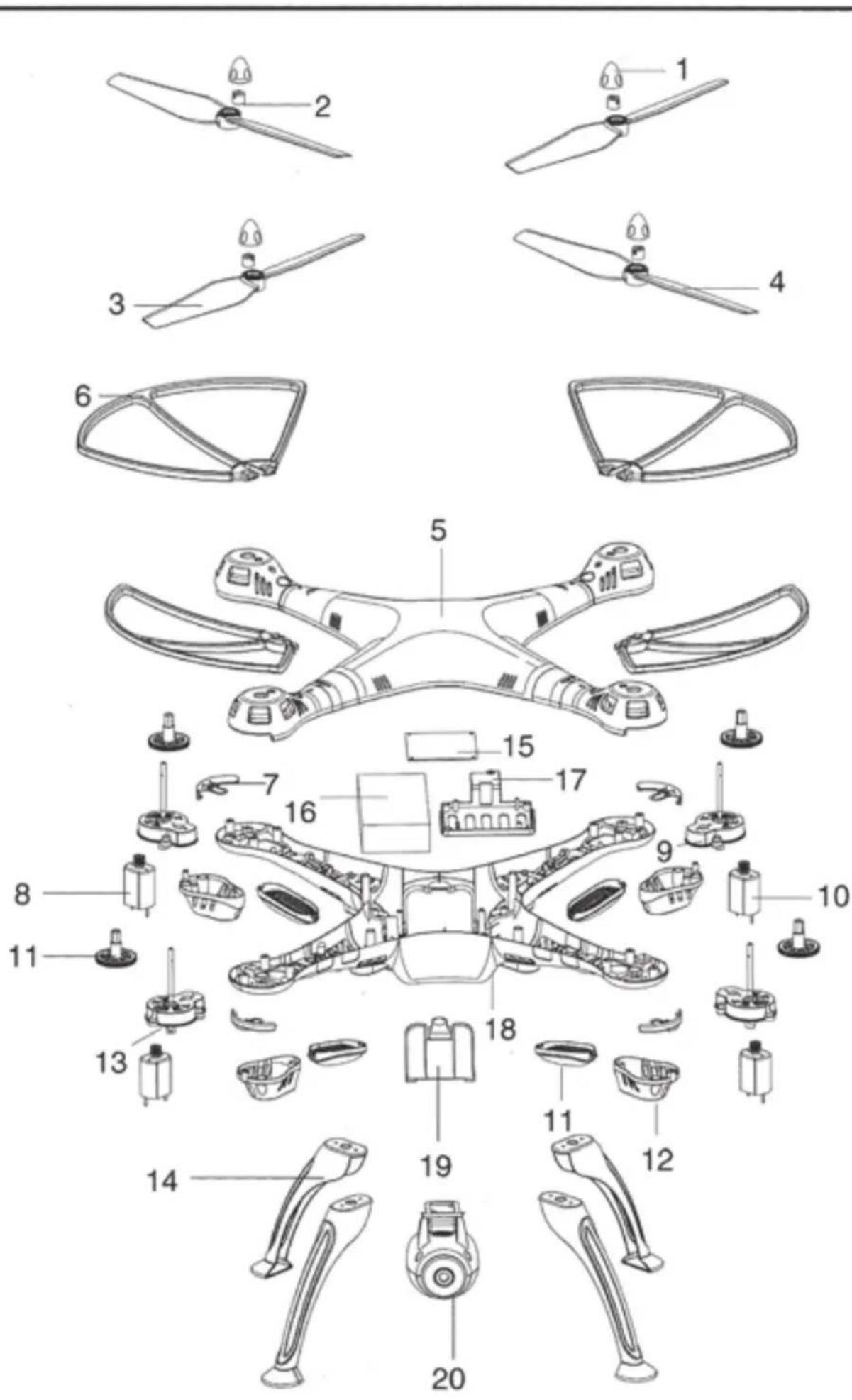

Aufteilung und Diagramm

Code	Beschreibung	Anzahl	Code	Beschreibung	Anzahl	Code	Beschreibung	Anzahl
1	Klingenabdeckung	4	8	Cear	4	15	Aufnahmeplatte	1
2	Blattsteppstich	4	9	Hauptständer	4	16	Batterie	1
3	Wendeklinge	2	10	Umkehrmotor	2	17	ArmaturenbrettEmpfänger	1
4	rotierender Klinge	2	11	rotierender motor	2	18	untere Gehäuse	1
5	Obere Gehäuse	1	12	Motor Abdeckung	4	19	Batteriedeckel	1
6	Schutzrahmen	4	13	Lichtplatten	4	20	WIFI Kamera	1
7	verzierungs Teil	4	14	Landekufen	4

Länge des Rumpfs: 500 mm

Batterie: 7.4V 2000mAh

Breite des Rumpfs: 500 mm

Hauptmaschinen Code: 132

Höhe des Rumpfs: 190 mm

N312

ANGABE UND FARBEN DER INHALTE KÖNNEN VON DEM FOTO ABWEICHEN.

Konformitätserklärung

R&TTE Text

Hiermit erklärt die Firma:

Halogenkauf Lightech GmbH, Schlehenweg 4, 29690 Schwarmstedt,

dass sich das beschriebene Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung befindet sich auf der Rückseite.

Es handelt sich um eine Funkanlage der Klasse 1. Der Betrieb ist in allen Ländern der EU erlaubt.

Nehmen Sie beim Einschalten des Geräts einen Sicherheitsabstand von ihrem Körper um sich nicht an den Rotordrehungen zu verletzen. Der Importeur ist nicht verantwortlich für den Missbrauch oder Veränderung des oben stehenden Modells.

Fermeldebestimmung:

Bitte beachten Sie das gültige Recht in Ihrem Land für die Verwendung einer Fernsteueranlage.

ACHTUNG!

GEFAHR DES ERSTICKENS DURCH KLEINTEILE. BENUTZUNG NUR UNTER UNMITTELBARER AUFSICHT DURCH ERWACHSENE. PRODUKT AUßER REICHWEITE VON KINDERN UNTER 14 JAHREN HALTEN. NICHT FÜR KINDER UNTER 14 JAHREN. Kein Kinderspielzeug!

Entsorgung

Bitte beachten Sie das elektrische und elektronische Geräte nicht in den Hausmüll gehören. Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Sie sind als Endverbraucher gesetzlich verpflichtet (Batterleverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus.

Schadstoffhaltige Batterien/Akkus sind gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnung für das ausschlaggebende Schwermetall sind: CD = Cadminum, HG = Quecksilber, Pb = Blei (Bezeichnung steht auf Batterien / Akkus)

Sorgen Sie bitte für eine fachgerechte, den gesetzlichen Vorschriften entsprechende Entsorgung der Batterien /Akkus. Werfen Sie bitte nur entladene Akkus in die vorgesehenen Sammelboxen der Kommunen.

QR Code für Android System

QR Code für iPhone IOS System

Das Unternehmen hat alle Rechte auf das endgültige wiedergabe in dieser Bedienungsanleitung.

DROHNENSTORE24.DE

... DER DROHNEN-GURU

www.drohnenstore24.de

EG-KONFORMITÄTSERKLÄRUNG

Produktbezeichnung: Quadrocopter Drohne X8W WiFi FPV Kanera

product title: Model-Nr. X8W

Artikel-Nummer: ESX8WWS, ESX8WSW, ESX8WOR

Wir bestätigen die Konformität des o.g. Produktes mit folgenden Normen:

Gesundheit und Sicherheit (§ 3 Abs. 1 Nr. 1 FTEG/Artikel 3 (1) a) RTTE):

EN 50371:2002

EN 60825-1:1994+A1:2002+A2:2001

Elektromagnetische Verträglichkeit (§ 3 Abs. 1 Nr. 2 FTEG/Artikel 3 (1) b) RTTE):

EN 301 489-1 V1.8.1:2008

EN 301 489-03 V 1.4.1:2002

EN 55022: 2010

EN 55024: 2010

Nutzung des zugewiesenen Funkspektrums (§ 3 Abs. 2 FTEG/Artikel 3 (2) RTTE):

EN 300 440-2 V1.4.1:2010

CE-Kennzeichnung:

2014

Aussteller: HALOGENKAUF LIGHTECH® GMBH

manufacturer:

Ort, Datum: Schwarmstedt, den 30.10.2014

Place, Date:

Stempel, rechtsverbindliche Unterschrift
