BEDIENUNGSANLEITUNG SNL576XG SMEG
1 SICHERHEITS- UND GEBRAUCHSHINWEISE 39
2 POSITIONIEREN IN DER ARBEITSPLATTE ____ 41
3 STROMANSCHLUB 43
4 GASANSCHLUß 44
5 ANPASSUNG AN DIE VERSCHIEDENEN GASTYPEN ____ 46
6 ABSCHLIESSENDE ARBEITEN 50
7 GEBRAUCH DER KOCHMULDE 52
8 REINIGUNG UND WARTUNG 54
DIESE HINWEISE GELTEN NUR FÜR JENE ANWENDERLÄNDER, DEREN SYMBOLE AUF DER TITELSEITE DIESER GEBRAUCHSANWEISUNG ENTHALTEN SIND.
ANWEISUNGEN FÜR DEN INSTALLATEUR: sind für den qualifizierten Techniker bestimmt, der die Gasanlage kontrollieren, die Installation vornehmen, das Gerät in Betrieb setzen und zum Schluß prüfen muß.
ANWEISUNGEN FÜR DEN BENUTZER: enthalten Gebrauch-Sempfehlungen die Beschreibung der Bedienungselemente, Hinweise zum richtigen Verhalten, sowie Anweisungen zur Reinigung und Wartung des Gerätes.
1 SICHERHEITS- UND GEBRAUCHSHINWEISE
DIESE GEBRAUCHSANWEISUNG IST EIN FESTER BESTANDTEIL DES GERÄTS UND MUß DESHALB FÜR DIE GANZE LEBENSDAUER DES GERÄTS SORGFÄLTIG UND AN EINEM SICHEREN ORT AUFBEWAHRT WERDEN. WIR EMPFEHLEN, DIE VORLIEGENDE GEBRAUCHSANWEISUNG UND ALLE DARIN ENTHALTENEN HINWEISE VOR DEM ERSTEN GEBRAUCH DES GERÄTS AUFMERKSAM DURCHZULESEN. AUCH DIE MITGELIEFERTE SERIE DÜSEN MUß AUFBEWAHRT WERDEN. DIE INSTALLATION MUß VON QUALIFIZIERTEN FACHLEUTEN UNTER EINHALTUNG DER GELTENDEN NORMEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR DEN EINSATZ IM PRIVATHAUSHALT VORGESEHEN UND MIT DEN GELTENDEN NORMEN KONFORM. DAS GERÄT HAT FOLGENDE ZWECKBESTIMMUNG: KOCHEN UND ERWÄRMEN VON SPEISEN.
JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄBER GEBRAUCH BETRACHTET. DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR UNSACHGEMÄßen GEBRAUCH AB.
KEINE VERPACKUNGEN UNBEWACHT IN DER WOHNUNG HERUMLIEGEN LASSEN. TRENNEN SIE DIE VERSCHIEDENEN MATERIALIEN UND LIEFERN SIE SIE DER NÄCHSTGELEGENEN SAMMELSTELLE ZUR SACHGEMÄSSEN ENTSORGUNG AB.
DER ERDANSCHLUß IST OBLIGATORISCH UND MUß NACH DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN AUSGEFÜHRT SEIN.
DER STECKER AM KABELENDE UND DIE STECKDOSE AN DER WAND MÜSSEN VOM GLEICHEN TYP SEIN UND DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEN.
DEN STECKER NIE DURCH ZIEHEN AM KABEL HERAUSZIEHEN.
GLEICH NACH DER INSTALLATION IST EINE KURZE PRÜFUNG DES GERÄTS NACH DEN NACHSTEHENDEN ANWEISUNGEN DURCHZUFÜHREN.
FUNKTIONIERT DAS GERÄT NICHT ORDNUNGSGEMÄß, ZIEHEN SIE DEN NETZSTECKER UND RUFEN SIE DEN ZUSTÄNDIGEN KUNDENDIENST.
REPARIEREN SIE DAS GERÄT NIE SELBST.
Einleitung
VERSICHERN SIE SICH NACH DEM GEBRAUCH DES GERÄTS IMMER, DAß DIE SCHALTER AUF "NULL" (ABGESTELLT) STEHEN.
DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DER KENNZEICHNUNG IST GUT SICHTBAR UNTER DER ABDECKUNG ANGEBRACHT.
DIESES SCHILD DARF NIE ENTFERNT WERDEN.
BEVOR DAS GERÄT ANGESCHLOSSEN WIRD VERSICHERN SIE SICH, DAß DIESES AUF DEN GASTYP EINGESTELLT IST, AN DEN ES ANGESCHLOSSEN WIRD (SIEHE TYPENSCHILD UNTER DER ABDECKUNG).
AUF DEN GITTERN KEINE PFANNEN MIT UNEBENEM ODER RAUHEM BODEN AUFSETZEN.
KEINE BEHÄLTER ODER GRILLPFANNEN VERWENDEN, DIE ÜBER DEN RAND DER KOCHMULDE VORSTEHEN!
DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE BESTIMMT. ES MUß VERHINDERT WERDEN, DAß DER KOCHMULDE VON UNBEAUFSICHTIGTEN KINDERN ALS SPIELZEUG BENUTZT WIRD.
DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIKALTGERÄTE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE) GEKENNZEICHNET.
DIE RICHTLINIE GIBT DEN RAHMEN FÜR EINE EU-WEIT GÜLTIGE RÜCKNAHME UND VERWERTUNG DER ALTGERÄTE VOR.
Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.
2 POSITIONIEREN IN DER ARBEITSPLATTE
Der folgende Arbeitsgang benötigt Mauer- und/oder Schreinerarbeiten und muß deshalb von einem Fachmann aus diesem Bereich durchgeführt werden.
Die Installation kann in Konstruktionen aus den verschiedensten Materialien wie Mauer, Metall, Massivholz, mit Kunststoff beschichtetes Holz, installiert werden vorausgesetzt, daß diese hitzebeständig sind (Temp. 90°C).
ZUR MONTAGE DES GERÄTS KEIN SILIKON ODER SONSTIGE ISOLIERUNGEN; SONDERN NUR DIE BEILIEGENDE GUMMIDICHTUNG VERWENDEN.
2.1 Befestigung im Unterbau

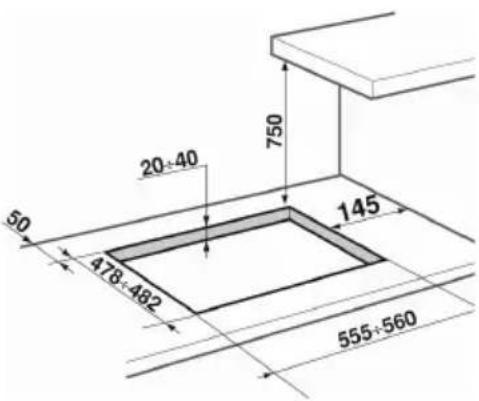

Eine Aussparung mit den in der Abbildung angegebenen Massen in die Arbeitsplatte schneiden, wobei ein Mindestabstand von 50 mm vom hinteren Rand eingehalten werden muß. Dieses Gerät ist als "Type Y" in bezug auf die Brandgefahr klassiert und kann an Wände angesetzt werden, die höher als die Arbeitsplatte sind, vorausgesetzt es wird ein Abstand von 145 mm (siehe Abbildung) eingehalten, um Beschädigungen durch Überhitzung zu vermeiden.
angebrachten Regal muß ein Mindestabstand von 750 mm eingehalten werden. Positionieren Sie die mitgelieferte Isolierdichtung sorgfältig auf dem Außenumfang der in der Top Kochfläche ausgeführten Öffnung. Beachten Sie dabei die Angaben in den unten stehenden Abbildungen. Lassen Sie die Dichtung auf der gesamten Oberfläche haften, indem Sie einen leichten Druck mit den Händen ausüben. Die Maßangaben in der Abbildung zugrunde legen. Hierbei beachten, dass die Seiten A bündig mit dem Ausschnitt sein müssen. Die Kochmulde mit den mitgelieferten Bügeln B am Möbel befestigen.
Den Rand C der überstehenden Dichtung sorgfältig nachschneiden. Die Masse der nachfolgenden Zeichnung sind vom Loch zur Innenseite der Dichtung gemessen.

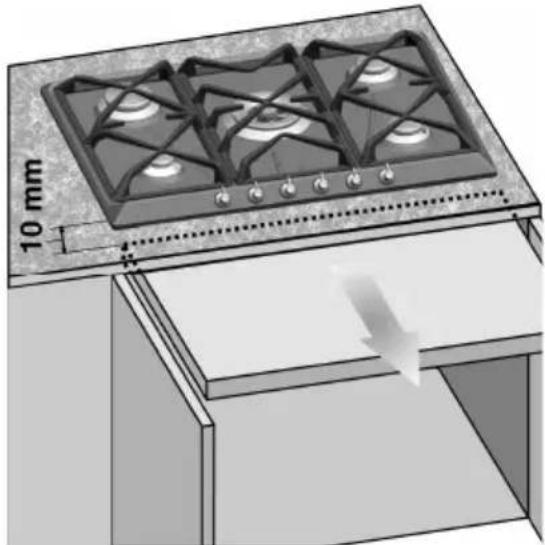

Falls die Kochmulde auf einen leeren Unterschrank installiert wird, ist eine Trennplatte unter der Kochmulde einzubauen. Zwischen der Geräteunterseite und der Plattenoberfläche muß ein Mindestabstand von 10 mm vorhanden und diese Platte leicht herausnehmbar sein, damit das Gerät für eventuelle Instandstellungen leicht erreichbar ist.
Anweisungen für den Installateur
3 STROMANSCHLUß
Versichern Sie sich, daß die Spannung und die Querschnitte der Zuleitung den Angaben auf dem Typenschild unter der Abdeckung des Geräts entsprechen. Dieses Typenschild darf niemals entfernt werden.
Der Stecker am Kabelende und die Steckdose müssen vom gleichen Typ sein und mit den geltenden Vorschriften für Elektroanlagen konform sein. Versichern Sie sich, daß die Zuleitung angemessen geerdet ist.
In der Zuleitung des Geräts ist an einer gut erreichbaren Stelle in Gerätenähe ein allpoliger Trennschalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen.
Keine Reduzierstecker, Adapter oder Shunts verwenden.
Falls das Zuleitungskabel ausgetauscht wird, muß der Drahtquerschnitt des neuen Kabels mindestens 1.0 mm ^2 (Kabel zu 3 x 1.0) sein, wobei zu beachten ist, daß der gelb-grüne Erdleiter des am Gerät anzuschließenden Kabelendes mindestens 20 mm länger sein muß. Verwenden Sie ausschließlich ein Kabel des Typs H05V2V2-F oder ähnliches, das für Temperaturen bis zu 90°C geeignet ist. Der Austausch muß von einem Fachmann besorgt werden, der den Anschluß nach dem untenstehenden Schema ausführen muß.
$$ \begin{array}{l} \mathsf {L} = \text { braun } \ \mathbf {N} = \text { blau } \ Ⓥ = \text { gelb - grün } \ \end{array} $$
Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.
4 GASANSCHLUß

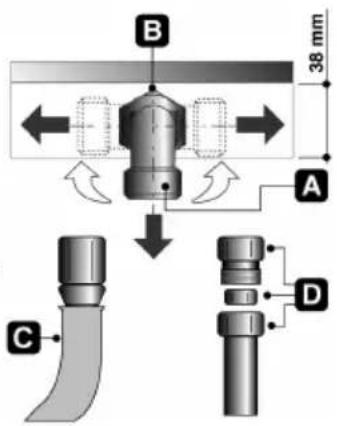

Der Anschluß an die Gasversorgung muß mit einem Kupferrohr oder einem an der Wand befestigten Schlauch gemäß den geltenden Normen erfolgen. Zur Erleichterung des Anschlusses kann der Anschlußstutzen A seitlich ausgerichtet werden. Dazu die Sechskantmutter B lösen, den Anschlußstutzen A in die gewünschte Position drehen und wieder mit der Sechskantmutter B befestigen (die Dichtheit ist durch einen zweikegeligen Messingring gewährleistet). Danach mit einer Seifenlösung und nie mit einer Flamme auf absolute Dichtheit prüfen. Die Kochmulde ist für Methangas G25 (2L3B/P) bei einem Druck von 25 mbar geprüft. Für andere Gasarten siehe Kapitel "5 ANPASSUNG AN DIE VERSCHIEDENEN GASTYPEN". Der Gasei nl auf st ut zen hat ei n ½" Außengewinde nach ISO 7-1.
Anschluß mit Kupferrohr: der Anschluß an die Gasversorgung muß so ausgeführt werden, daß keine Spannungen irgendwelcher Art zum Gerät auftreten können. Der Anschluß kann mit dem Doppelkegeladapter D erfolgen.
Anschluß mit Schlauch: Verwenden Sie ausschließlich Schläuche nach den geltenden Vorschriften.
Wird ein Stahlschlauch verwendet, darf die Gesamtlänge der Leitung 1.5 m nicht überschreiten. Es ist dabei auch sicherzustellen, daß die Leitungen keine beweglichen Teile berühren oder gequetscht werden können.
4.1 Anschluß an Flüssiggas
Einen Druckregler verwenden und den Anschluß an die Gasflasche gemäß den geltenden Normen ausführen. Versichern Sie sich, daß der Einlaßdruck den Werten in der Tabelle im "5.2 Nachstellung für Flüssiggas" entspricht.
Anweisungen für den Installateur
4.2 Belüftung der Räume
Gemäß den geltenden Normen darf das Gerät nur in dauerbelüfteten Räumen installiert werden. Im Installationsraum des Geräts muß soviel Luft einströmen können, wie für die normale Gasverbrennung und den Luftaustausch des Raumes benötigt wird. Die mit Gittern geschützten Frischluftöffnungen müssen angemessene Größen aufweisen (gemäß den geltenden Normen) und so angebracht werden, daß sie nicht, auch nicht teilweise, verstopft werden können. Der Raum muß gut belüftet sein, um die durch das Kochen entstandene Wärme und Feuchtigkeit zu beseitigen: Es empfiehlt sich, nach einem längeren Einsatz ein Fenster zu öffnen oder die Geschwindigkeit eventueller Ventilatoren zu erhöhen.
4.3 Ablaß der Verbrennungsgase
Der Ablaß der Verbrennungsgase muß durch Abzugshauben, die mit einem gut funktionierenden Kamin mit natürlichem Zug oder erzwungenem Zug verbunden sind, gesichert sein. Ein leistungsfähiges Abzugssystem muß von einem Fachmann unter Einhaltung der Positionen und der von den Normen vorgesehenen Abständen sorgfältig geplant werden. Am Ende der Installationsarbeiten muß der Installateur eine Konformitätserklärung ausstellen.
5 ANPASSUNG AN DIE VERSCHIEDENEN GASTYPEN
Bevor Reinigungs- oder Wartungsarbeiten irgendwelcher Art ausgeführt werden, ist die Stromzufuhr zum Gerät abzustellen.
Die Kochmulde ist für Methangas G25 (2L3B/P) mit einem Druck 25 mbar geprüft
Falls das Gerät mit anderen Gastypen betrieben wird, müssen die Brennerdüsen ausgetauscht, sowie die Hauptluft nachgestellt werden. Zum Austauschen der Düsen und Nachstellen der Brenner muß die Platte wie im folgenden Abschnitt beschrieben entfernt werden.

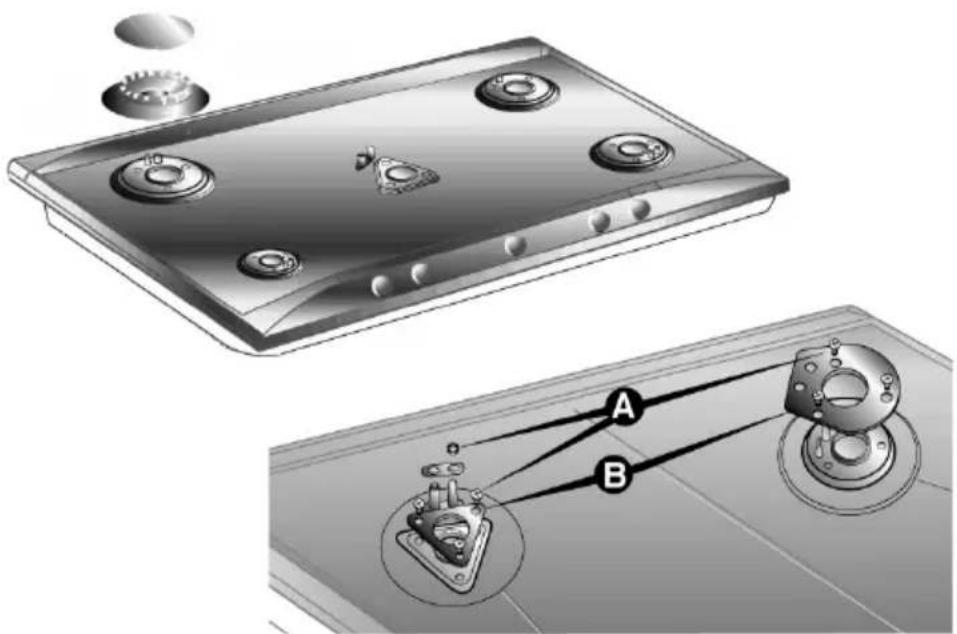

5.1 Ausbau der Platte
- Alle Schaltergriffe, Gitter, Brennerdeckel, und Brennerkränze entfernen;
- Die Schrauben und Muttern A zur Befestigung der Brennerhalterungen ausdrehen;
- Die Plättchen B entfernen;
- Die Platte herausheben;
- Die Brennerdüsen laut Tabelle für das entsprechende Gas austauschen;
- Die Hauptluft wie im Abschnitt "5.2 Nachstellung für Flüssiggas" einstellen.

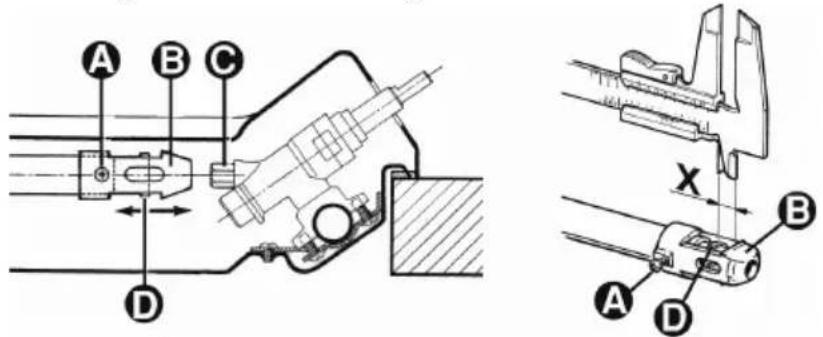

5.2 Nachstellung für Flüssiggas
Die Schraube A lösen und die Halterung B bis an den Anschlag schieben. Mit dem Schlüssel die Düse C entfernen und mit der dem Gastyp entsprechenden Düse ersetzen (siehe Tabelle mit den Gastypen). Das Drehmoment darf beim Einschrauben der Düse 3 Nm nicht überschreiten. Die Halterung B wieder in Ausgangsstellung bringen, so daß die Düse C vollständig abgedeckt ist.
Zur Nachstellung der Luft das Venturirohr D verschieben bis der in der Tabelle des Abschnitts "5.4 Nachstellung der Hauptluft" angegebene Abstand "X" erreicht ist. Den Venturirohr D durch Anziehen der Schraube A blockieren. Nach dem Einstellen wieder mit Siegellack oder gleichwertigem Material versiegeln.
| Düsen-durchmesser 1/100 mm | Umge-hung 1/100 mm | Vermind-Durchsatz (W) | Vermind g/h G30 | Vermind g/h G31 | |||
| Hilfsbrenner | 1.05 | 48 | 30 (1) | 380 | 76 | 75 | |
| Mittelschneller Brenner | 1.65 | 62 | 30 (1) | 380 | 120 | 118 | |
| Schnellbrenner | 2.55 | 76 | 37 (2) | 650 | 185 | 182 | |
| Schnellbrenner groß | 3.1 | 85 | 43 | 750 | 225 | 221 | |
| Blitzbrenner | 3.3 | 87 | 55 (4) | 1200 | 240 | 236 | |
| Doppelter Brennerkranz | Innen | 0.8 | 42 | 30 (1) | 380 | 58 | 57 |
| Außen | 3.3 | 87 | 55 (4) | 1200 | 240 | 236 | |
| Brenner für Fischkochtopf | 2.0 | 67 43 (3) | 750 145 | 143 | |||
(1)= 33: Umgehungswert bezogen auf die Geräte ohne Ventil.
(2)= 40: Umgehungswert bezogen auf die Geräte ohne Ventil.
(3)= 45: Umgehungswert bezogen auf die Geräte ohne Ventil.
(4)= 65: Umgehungswert bezogen auf die Geräte ohne Ventil.
5.3 Nachstellung für Methangas G25/25 mbar
Die Kochmulde ist für Methangas G25 (2L3B/P) mit einem Druck von 25 mbar geprüft. Soll das Gerät wieder in den Betriebszustand für diesen Gastyp gebracht werden, sind die gleichen, im Abschnitt "5.2 Nachstellung für Flüssiggas" beschriebenen Arbeitsgänge durchzuführen, dabei aber die für das Methangas bestimmten Düsen verwenden und die entsprechende Nachstellung der Hauptluft vornehmen (siehe nachstehende Tabelle und im Abschnitt "5.5 Einstellung der Primärluft". Nach dem Einstellen wieder mit Siegellack oder gleichwertigem Material versiegeln.
| Brenner | Nenn-Heiz-leistung (kW) | Methangas –G25 25 mbar | ||
| Düsen-durchmesser 1/100 mm | Vermind-Durchsatz (W) | |||
| Hilfsbrenner 1.05 73 380 | ||||
| Mittelschneller Brenner 1.65 98 380 | ||||
| Schnellbrenner 2.7 123 650 | ||||
| Schnellbrenner groß 3.1 130 750 | ||||
| Blitzbrenner 3.3 135 1200 | ||||
| Doppelter | Innen 0.8 | 67 380 | ||
| Brennerkranz | Außen 3.3 | 135 1200 | ||
| Brenner für Fischkochtopf | 2.15 | 110 | 750 | |
5.4 Einstellung der Primärluft
Bezogen auf den Abstand "X" in mm.
| Brenner G25 25 mbar | G30/G3128/37 mbar | ||
| Hilfsbrenner (1) 1.0 1.0 | |||
| Mittelschneller Brenner (2) 1.0 | 1.5 | ||
| Schnellbrenner (3) 0.5 1.5 | |||
| Schnellbrenner groß (4) 1.5 | 10.0 | ||
| Blitzbrenner (5) 1.5 2.5 | |||
| Brennerkranz(6) | Innen 4.0 | 1.0 Doppelter | |
| Außen 0.5 | 8.0 | ||
| Brennerkranz(9) | Innen 1.0 | 1.5 Doppelter | |
| Außen 1.0 | 4.0 | ||
| Brenner für Fischkochtopf (7) 1.5 | 2.5 | ||
(*) bezüglich der zahlenmäßigen Anordnung der Brenner auf der Kochplatte siehe Seite 51.
6 ABSCHLIESSENDE ARBEITEN
Sind die vorstehenden Einstellungen ausgeführt, das Gerät in umgekehrter Reihenfolge der Anweisungen im Abschnitt "5.1 Ausbau der Platte" wieder zusammenbauen.
6.1 Minimumnachstellung für Methangas
Die Bestandteile wieder auf den Brenner positionieren und die Schalter auf die Stifte der Hähnen aufsetzen.
Den Brenner anzünden und auf das Minimum stellen.
Die Schalter nochmals wegnehmen und die Einstellschrauben im Innern oder auf der Seite der Hahnenstifte (je nach Modell) nachstellen, bis auf dem Minimum eine regelmäßige Flamme entsteht. Den Schalter wieder aufsetzen und die Stabilität der Brennerflamme prüfen (bei schnellem hinundherdrehen des Schaltergriffs vom Minimum zum Maximum darf die Flamme nicht auslöschen).
6.2 Minimumnachstellung für Flüssiggas
Für die Nachstellung des Minimums mit Flüssiggas muß die Schraube im Innern oder auf der Seite der Hahnenstifte (je nach Modell) im Uhrzeigersinn ganz angezogen werden. Die Durchmesser der Umgehungen für jeden einzelnen Brenner sind in der Tabelle "5.2 Nachstellung für Flüssiggas" angegeben.
Nach der Einstellung für ein anderes als das geprüfte Gas muß die Etikette auf dem Gehäuse des Geräts mit der Etikette für das neue Gas ersetzt werden. Diese Etiketten befinden sich in der Tüte mit den mitgelieferten Düsen.
Anweisungen für den Installateur
6.3 Anordnung der Brenner auf der Kochmulde
- Hilfsbrenner
- Mittelschneller Brenner
- Schnellbrenner
- Schnellbrenner groß
- Blitzbrenner
- Doppelter Brennerkranz
- Brenner für Fischkochtopf
- Doppelter Brennerkranz
6.4 Schmieren der Gashähne
Im Laufe der Zeit kann es geschehen, daß die Gashähne schwer drehen und blockieren. Die Hähne innen reinigen und das Schmierfetterneuern. Dieser Arbeitsgang muß durch einen Fachmann ausgeführt werden.
7 GEBRAUCH DER KOCHMULDE

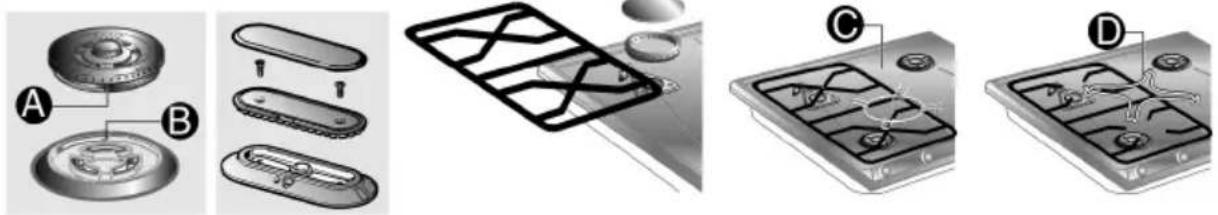

Vor dem Zünden der Brenner ist sicherzustellen, dass Flammenverteilkranz, Kappen und Roste vorschriftsmäßig montiert wurden. Im Extraschnell-Brenner muss die Vertiefung A mit dem Zapfen B ausgerichtet werden. Der mitgelieferte Rost C dient zur Benutzung mit "Wok"-Behältern (chinesische Pfanne).
Der Adapter D wird nur bei den Modellen mit offenen Rosten mitgeliefert und dient zur Benutzung mit kleinen Kochtopfen.
7.1 Zünden der Brenner
Die Bedienungselemente sind klar zu erkennen und leicht lesbar dank hervorgehobener Anzeigen: Von jedem Bedienungsknopf verläuft zu diesem Zweck eine Rippe bis zum zugehörigen Brenner. Die Einstellposition wird angezeigt vom verlängerten Ende des Bedienungsknopfes oder von der auf ihm eingeprägten Anzeige.
(Nur bei bestimmten Modellen)
Der Zweifachkranz-Brenner wird von zwei Knöpfen bedient und von zwei Rippen gekennzeichnet: eine lange bezogen auf den mittleren kleinen Brenner sowie eine kurze bezogen auf den äußeren Brenner.
Der Zweifachkranz-Brenner wird von einem Hilfsbrenner und einem Schnellbrenner gebildet. Die Bedienung erfolgt über zwei verschiedene Knöpfe, welche je nach Erfordernis die Benutzung der Flammen zusammen oder getrennt voneinander erlaubt.
Das Gerät verfügt über eine elektronische Zündung. Es genügt, den Schaltergriff nach unten zu drücken und gleichzeitig im Gegenuhrzeigersinn auf das Minimum zu drehen, bis die Flamme brennt. Bei den Modellen mit Ventilen den Schaltergriff während ca. 2 Sekunden nach unten gedrückt halten, damit die Sicherheitsvorrichtung aktiviert wird. Es kann vorkommen, daß der Brenner auslöscht, sobald der Schaltergriff losgelassen wird: In diesem Fall den Vorgang wiederholen und den Schaltergriff länger gedrückt halten.
Falls der Brenner von selbst auslöscht, unterbricht bei den Modellen mit Ventil eine Sicherheitsvorrichtung das Ausströmen des Gases nach etwa 20 Sekunden, auch wenn der Hahn offen ist.
7.2 Praktische Hinweise für den Gebrauch der Brenner
Für eine bessere Leistungsfähigkeit der Brenner und minimalen Gasverbrauch verwenden Sie Kochgeschirr mit ebenem und regelmäßigem Boden sowie einen Deckel, mit der Brennergröße angepaßtem Durchmesser (siehe Abschnitt "7.3 Durchmesser des Kochgeschirrs"). Um Verbrennungen oder Beschädigungen an der Arbeitsplatte zu vermeiden, müssen das Kochgeschirr oder die Grillpfannen während des Kochens ganz auf der Kochmulde und mindestens 3-4 cm von den Schaltergriffen entfernt stehen.
Darauf achten, das Glas des Deckels nicht mit noch heißen Töpfen zu berühren. Das Glas könnte aufgrund der großen Hitze springen oder zerbrechen.
7.3 Durchmesser des Kochgeschirrs
| Brenner | ∅ min. und max. (in |
| Hilfsbrenner | 7 – 18 |
| Mittelschneller Brenner 10 – 24 | |
| Schnellbrenner | 12 – 24 |
| Doppelter Brennerkranz | 12 – 34 |
| Blitzbrenner | 22 – 26 |
| Brenner für Fischkochtopf | Spezielle ovale Behälter |
7.4 Gebrauch des Grillaufsatzes
Beim Gebrauch eines Grillaufsatzes sind einige Hinweise zu beachten:
- Der Rand des Grillaufsatzes muss zur Seitenwand einen Abstand von mindestens 160 mm haben.
- Wenn einer der Brenner, die sich in der Nähe der Rückwand aus Holz befinden, ein Brenner mit drei Flammenkränzen ist, muss der Rand des Grillaufsatzes einen Abstand von 160 mm von dieser Wand haben.
- Darauf achten, dass die Flammen der Brenner nicht über den Rand des Grillaufsatzes hinausgehen.
- Die Brenner unter dem Grillaufsatz für 10 Minuten in Großstellung eingeschaltet lassen und dann auf Kleinstellung schalten. Den Grillaufsatz nie länger als 45 Minuten gebrauchen.
8 REINIGUNG UND WARTUNG
DAS GERÄT NICHT MIT EINEM DAMPFSTRAHL REINIGEN.
Bevor Reinigungs- oder Wartungsarbeiten irgendwelcher Art ausgeführt werden, ist die Stromzufuhr zum Gerät abzustellen.
8.1 Reinigung
Damit die Kochmulde lange Zeit schön bleibt, muß sie nach jedem Gebrauch nach dem Abkühlen gereinigt werden.
8.1.1 Normale tägliche Reinigung der Kochmulde
Zur Reinigung und Erhaltung ausschließlich spezifische Produkte verwenden, die nicht kratzen und keine chlorhaltigen Säuren enthalten. Gebrauchsanweisung: Das Reinigungsmittel auf einen feuchten Lappen geben und die Oberfläche damit reinigen, sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.
8.1.2 Speiseresten oder -flecken
Unter keinen Umständen Metallschwämme oder schneidende
Schaber verwenden, damit die Oberfläche nicht beschädigt wird.
Ein normales, nicht kratzendes Reinigungsmittel mit einem weichen Schwamm und eventuell Holz- oder Kunststoffschaber verwenden.
Sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.
8.2 Reinigung der Bestandteile der Kochmulde
ACHTUNG: diese Teile nicht im Geschirrspüler reinigen.
Es ist normal, dass sich die Topfträgerroste und Brennerdeckel durch die hohe Temperatur beim Gebrauch des Kochfelds gelblich verfärben. Reinigen Sie diese Teile mit einem sehr feinem Scheuerschwamm. Wischen Sie dann mit einer speziellen Polierpaste nach, um dem Stahl wieder seinen ursprünglichen Glanz zurückzugeben. Beim Kundendienstzentrum in Ihrer Nähe erhalten Sie Produkte für die professionelle Reinigung und Pflege der Elektrohaushaltsgeräte.
Die Gitter, Kappen, Flammentrennkränze und Brenner
können zur leichteren Reinigung entfernt werden. Mit heißem Wasser und einem nicht kratzenden Reinigungsmittel reinigen und dabei alle Verkrustungen entfernen. Sie vollständig trocknen lassen.
Feuchtigkeitsrückstände innerhalb der Brenneröffnungen könnten den einwandfreien Betrieb beeinträchtigen.
8.2.1 Zündkerzen und Sicherheitsvorrichtung
Für eine gute Funktionsweise müssen die Zündkerzen und Sicherheitsvorrichtungen immer sauber sein.
Prüfen Sie sie regelmäßig nach und reinigen Sie sie bei Bedarf mit einem feuchten Lappen.
8.2.2 Der Deckel
Bei den mit Glas- oder Stahldeckel ausgestatteten Modellen säubert man mit lauwarmem Wasser ohne die Verwendung von Scheuerlappen oder -mitteln. Vor dem Öffnen des Deckels trocknen Sie eventuell herabgelaufene Flüssigkeiten ab.
Achtung! Brenner ausschalten vor Abdeckplatte herunterlasse.
Bei der Reinigung das Gerät sorgfältig trocknen, da Reiniger- und Wassertropfen den ordnungsgemäßen Betrieb und das Aussehen des Geräts beeinträchtigen könnten.
