BEDIENUNGSANLEITUNG PNL705VT SMEG

1. Sicherheits- und Gebrauchshinweise 47

2. Positionieren in der Arbeitsplatte ____ 48

2.1 Befestigung im Unterbau 48

1. Stromanschluß 50

2. Gasanschluß 51

4.1 Anschluß an Flüssiggas 51

4.2 Belüftung der Räume 52

4.3 Ablaß der Verbrennungsgase 52

1. Anpassung an die verschiedenen Gastypen ____ 53

5.1 Ausbau der Platte 53

5.2 Nachstellung für Flüssiggas 54

5.3 Nachstellung für Methangas G25/20mbar DE 55

5.4 Nachstellung für Methangas 55

5.5 Nachstellung der Hauptluft 55

5.6 Wiedereinbau der Platte 56

5.7 Minimumnachstellung für Methangas 56

5.8 Minimumnachstellung für Flüssiggas 56

5.9 Anordnung der Brenner auf der Kochmulde 57

5.10 Schmieren der Gashähne 57

1. Beschreibung der Bedienelemente 58

6.1 Die Schalterblende 58

1. Gebrauch der Kochmulde 59

7.1 Anzünden der Brenner mit Sicherheitsvorrichtung 59

7.2 Praktische Hinweise für den Gebrauch der Brenner 59

7.3 Durchmesser des Kochgeschirrs 59

1. Reinigung und Wartung 60

8.1 Reinigung des Edelstahls 60

8.2 Reinigung der Bestandteile 60

DIESE HINWEISE GELTEN NUR FÜR JENE ANWENDERLÄNDER, DEREN SYMBOLE AUF DER TITELSEITE DIESER GEBRAUCHSANWEISUNG ENTHALTEN SIND. DIESE EINBAU-KOCHMULDE GEHÖRT ZUR KLASSE 3.

ANWEISUNGEN FÜR DEN INSTALLATEUR: sind für den qualifizierten Techniker bestimmt, der die Gasanlage kontrollieren, die Installation vornehmen, das Gerät in Betrieb setzen und zum Schluß prüfen muß.

ANWEISUNGEN FÜR DEN BENUTZER: enthalten Gebrauchsempfehlungen die Beschreibung der Bedienungselemente, Hinweise zum richtigen Verhalten, sowie Anweisungen zur Reinigung und Wartung des Gerätes.

Sicherheits- und Gebrauchshinweise

1. Sicherheits- und Gebrauchshinweise

DIESE GEBRAUCHSANWEISUNG IST EIN FESTER BESTANDTEIL DES GERÄTS UND MUß DESHALB FÜR DIE GANZE LEBENSDAUER DES GERÄTS SORGFÄLTIG UND AN EINEM SICHEREN ORT AUFBEWAHRT WERDEN. WIR EMPFEHLEN, DIE VORLIEGENDE GEBRAUCHSANWEISUNG UND ALLE DARIN ENTHALTENEN HINWEISE VOR DEM ERSTEN GEBRAUCH DES GERÄTS AUFMERKSAM DURCHZULESEN. AUCH DIE MITGELIEFERTE SERIE DÜSEN MUß AUFBEWAHRT WERDEN. DIE INSTALLATION MUß VON QUALIFIZIERTEN FACHLEUTEN UNTER EINHALTUNG DER GELTENDEN NORMEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR DEN EINSATZ IM PRIVATHAUSHALT VORGESEHEN UND MIT DEN GELTENDEN NORMEN KONFORM. DAS GERÄT HAT FOLGENDE ZWECKBESTIMMUNG: KOCHEN UND ERWÄRMEN VON SPEISEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄßer GEBRAUCH BETRACHTET. DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR UNSACHGEMÄßen GEBRAUCH AB.

KEINE VERPACKUNGEN UNBEWACHT IN DER WOHNUNG HERUMLIEGEN LASSEN. TRENNEN SIE DIE VERSCHIEDENEN MATERIALIEN UND LIEFERN SIE SIE DER NÄCHSTGELEGENEN SAMMELSTELLE ZUR SACHGEMÄSSEN ENTSORGUNG AB.

DER ERDANSCHLUß IST OBLIGATORISCH UND MUß NACH DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN AUSGEFÜHRT SEIN.

DER STECKER AM KABELENDE UND DIE STECKDOSE AN DER WAND MÜSSEN VOM GLEICHEN TYP SEIN UND DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEN. DIE STECKDOSE MUSS AUCH NACH EINBAU DES GERÄTS ZUGÄNGLICH SEIN. DEN STECKER NIE DURCH ZIEHEN AM KABEL HERAUSZIEHEN.

GLEICH NACH DER INSTALLATION IST EINE KURZE PRÜFUNG DES GERÄTS NACH DEN NACHSTEHENDEN ANWEISUNGEN DURCHZUFÜHREN. FUNKTIONIERT DAS GERÄT NICHT ORDNUNGSGEMÄß, ZIEHEN SIE DEN NETZSTECKER UND RUFEN SIE DEN ZUSTÄNDIGEN KUNDENDIENST. REPARIEREN SIE DAS GERÄT NIE SELBST.

VERSICHERN SIE SICH NACH DEM GEBRAUCH DES GERÄTS IMMER, DAß DIE SCHALTER AUF "NULL" (ABGESTELLT) STEHEN.

AUF DEN GITTERN KEINE PFANNEN MIT UNEBENEM ODER RAUHEM BODEN AUFSETZEN.

KEINE BEHÄLTER ODER GRILLPFANNEN VERWENDEN, DIE ÜBER DEN RAND DER KOCHMULDE VORSTEHEN!

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DER KENNZEICHNUNG IST GUT SICHTBAR UNTER DER ABDECKUNG ANGEBRACHT, LIEGT DER BEDIENUNGSANLEITUNG BEI UND IST AUS DEM QUALITÄTSZERTIFIKAT ERSICHTLICH. DIESES SCHILD DARF NIE ENTFERNT WERDEN.

DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE BESTIMMT. ES MÜB VERHINDERT WERDEN, DAß DER KOCHMULDE VON UNBEAUFSICHTIGTEN KINDERN ALS SPIELZEUG BENUTZT WIRD.

DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIKALTGERÄTE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE) GEKENNZEICHNET. DIE RICHTLINIE GIBT DEN RAHMEN FÜR EINE EU-WEIT GÜLTIGE RÜCKNAHME UND VERWERTUNG DER ALTGERÄTE VOR.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

Anweisungen für den Installateur

2. Positionieren in der Arbeitsplatte

Der folgende Arbeitsgang benötigt Mauer- und/oder Schreinerarbeiten und muß deshalb von einem Fachmann aus diesem Bereich durchgeführt werden. Die Installation kann in Konstruktionen aus den verschiedensten Materialien wie Mauer, Metall, Massivholz, mit Kunststoff beschichtetes Holz, installiert werden vorausgesetzt, daß diese hitzebeständig sind (Temp. 90°C).

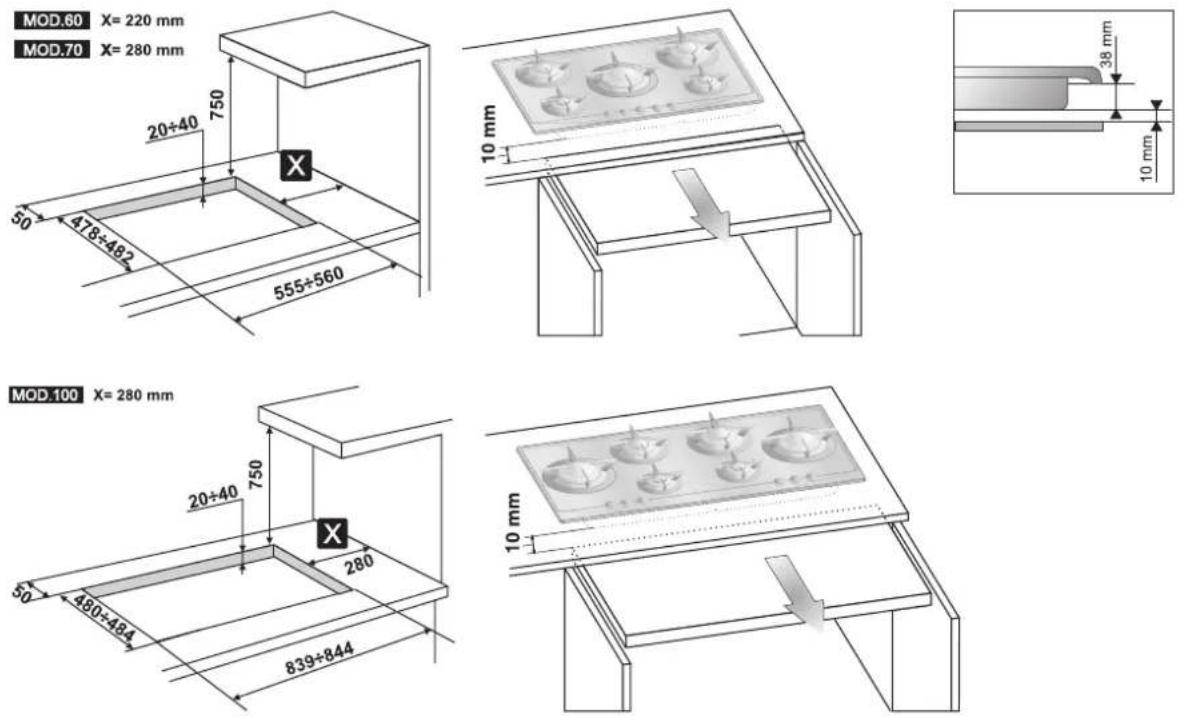

2.1 Befestigung im Unterbau

Eine Aussparung mit den in der Abbildung angegebenen Massen in die Arbeitsplatte schneiden, wobei ein Mindestabstand von 50 mm vom hinteren Rand eingehalten werden muß. Dieses Gerät kann an höhere Wände als die Arbeitsplatte angenähert werden, vorausgesetzt daß das in der Abbildung angegebene Maß "X" eingehalten wird, damit die Wand nicht durch Überhitzen beschädigt wird. Zwischen den Brennern und einem eventuellen, senkrecht darüber angebrachten Regal muß ein Mindestabstand von 750 mm eingehalten werden. Falls die Kochmulde auf einen leeren Unterschrank installiert wird, ist eine Trennplatte unter der Kochmulde einzubauen. Zwischen der Geräteunterseite und der Plattenoberfläche muß ein Mindestabstand von 10 mm vorhanden und diese Platte leicht herausnehmbar sein, damit das Gerät für eventuelle Instandstellungen leicht erreichbar ist.

Anweisungen für den Installateur

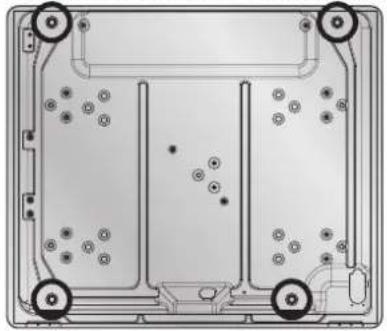

Bevor man das Gerät am Möbel befestigt, muss man den beiliegenden selbstklebenden Schaumgummistreifen an der Glasfläche anbringen, der eine Berührung zwischen der Glasfläche und der Oberfläche des Möbels verhindern soll.

Nachdem man den beiliegenden selbstklebenden Schaumgummistreifen (B) angebracht hat, muss man das Gerät mit den hierfür vorgesehenen Befestigungsbügeln (A) (beiliegend) wie in der nebenstehenden Abbildung gezeigt am Möbel befestigen

A B

Zur Befestigung der Kochfläche an der Struktur dürfen nur die hierzu vorgesehenen Bohrungen gemäß Darstellung in der Abbildung verwendet werden.

Anweisungen für den Installateur

3. Stromanschluß

Versichern Sie sich, daß die Spannung und die Querschnitte der Zuleitung den Angaben auf dem Typenschild unter der Abdeckung des Geräts entsprechen. Dieses Typenschild darf niemals entfernt werden.

Der Stecker am Kabelende und die Steckdose müssen vom gleichen Typ sein und mit den geltenden Vorschriften für Elektroanlagen konform sein. Versichern Sie sich, daß die Zuleitung angemessen geerdet ist.

Das Netzkabel auf der Rückseite des Möbels entlang führen. Darauf achten, dass es nicht mit der unteren Schutzabdeckung der Kochmulde oder mit einem möglicherweise unter der Kochmulde eingebauten Backofen in Berührung kommt.

In der Zuleitung des Geräts ist an einer gut erreichbaren Stelle in Gerätenähe ein allpoliger Trennschalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen.

Keine Reduzierstecker, Adapter oder Shunts verwenden.

Falls das Zuleitungskabel ausgetauscht wird, muß der Drahtquerschnitt des neuen Kabels mindestens 0.75 mm² (Kabel zu 3 x 0.75) sein, wobei zu beachten ist, daß der gelb-grüne Erdleiter des am Gerät anzuschließenden Kabelendes mindestens 20 mm länger sein muß. Verwenden Sie ausschließlich ein Kabel des Typs H05V2V2-F oder ähnliches, das für Temperaturen bis zu 90°C geeignet ist. Der Austausch muß von einem Fachmann besorgt werden, der den Anschluß nach dem untenstehenden Schema ausführen muß.

$$ \begin{array}{l} L = \text { braun } \ \mathbf {N} = \text { blau } \ ⓧ = \text { gelb - grün } \ \end{array} $$

Der Austausch des Netzkabels muss vom Hersteller oder von einem autorisierten Kundendienstzentrum vorgenommen werden, um jede Gefährdung des Benutzers auszuschließen.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

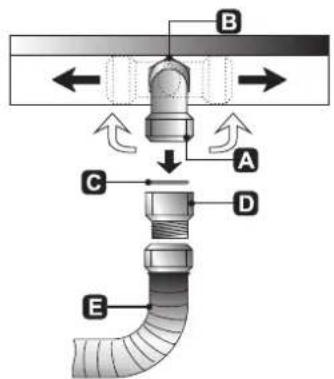

4. Gasanschluß

Wenn das Gerät über einem Backofen installiert wird, den Gasschlauch zur Vermeidung einer Überhitzung nicht auf der Rückseite des Backofens entlang führen. Der Anschluß an die Gasversorgung muß mit einem Kupferrohr oder einem an der Wand befestigten Schlauch gemäß den geltenden Normen erfolgen. Bei den Modellen P705 und P64 kann Anschluss A auf der Rückseite des Geräts seitlich verdreht werden, um die Installation zu erleichtern; zur Erleichterung des Anschlusses kann der Anschlußstutzen A seitlich ausgerichtet werden. Dazu die Sechskantmutter B lösen, den Anschlußstutzen A in die gewünschte Position drehen und wieder mit der Sechskantmutter B befestigen (die Dichtheit ist durch einen zweikegeligen Messingring gewährleistet). Danach mit einer Seifenlösung und nie mit einer Flamme auf absolute Dichtheit prüfen. Bei den Modellen P106 kann der Anschluss H nicht verdreht werden.

Die Kochmulde ist für Methangas G20 (2H) DE - G20/G25 (2E+) BE bei einem Druck von 20 mbar DE - 20/25 mbar geprüft. Für andere Gasarten siehe Kapitel "5. Anpassung an die verschiedenen Gastypen". Der Gaseinlaufstutzen hat ein 12 " Außengewinde nach ISO 7-1 DE / ISO 228-1 BE

B A C D E

H C D E

Anschluß mit Schlauch (alle Modelle): Verwenden Sie ausschließlich Schläuche nach den geltenden Vorschriften (der Schlauch muß mit der Aufschrift AGREE AGB/BGV versehen sein), wobei zwischen der Kupplung A und dem Schlauch E ein Adapter D eingesetzt werden muß. Der Adapter D muß am Ende, das an das Gerät angeschlossen wird, ein zylindrisches Innengewinde (ISO 228-1) und am Ende, das am Schlauch angeschlossen wird, ein konisches Außengewinde (ISO 7-1) aufweisen. Zwischen der Kupplung A und dem Adapter D immer die mitgelieferte Dichtung B einsetzen.

Wird ein Stahlschlauch verwendet, darf die Gesamtlänge der Leitung 1.5 m nicht überschreiten. Es ist dabei auch sicherzustellen, daß die Leitungen keine beweglichen Teile berühren oder gequetscht werden können.

4.1 Anschluß an Flüssiggas

Einen Druckregler verwenden und den Anschluß an die Gasflasche gemäß den geltenden Normen ausführen. Versichern Sie sich, daß der Einlaßdruck den Werten in der Tabelle im Kapitel "5.2 Nachstellung für Flüssiggas" entspricht.

Anweisungen für den Installateur

4.2 Belüftung der Räume

Gemäß den geltenden Normen darf das Gerät nur in dauerbelüfteten Räumen installiert werden. Im Installationsraum des Geräts muß soviel Luft einströmen können, wie für die normale Gasverbrennung und den Luftaustausch des Raumes benötigt wird. Die mit Gittern geschützten Frischluftöffnungen müssen angemessene Größen aufweisen (gemäß den geltenden Normen) und so angebracht werden, daß sie nicht, auch nicht teilweise, verstopft werden können. Der Raum muß gut belüftet sein, um die durch das Kochen entstandene Wärme und Feuchtigkeit zu beseitigen: Es empfiehlt sich, nach einem längeren Einsatz ein Fenster zu öffnen oder die Geschwindigkeit eventueller Ventilatoren zu erhöhen.

4.3 Ablaß der Verbrennungsgase

Der Ablaß der Verbrennungsgase muß durch Abzugshauben, die mit einem gut funktionierenden Kamin mit natürlichem Zug oder erzwungenem Zug verbunden sind, gesichert sein. Ein leistungsfähiges Abzugssystem muß von einem Fachmann unter Einhaltung der Positionen und der von den Normen vorgesehenen Abständen sorgfältig geplant werden. Am Ende der Installationsarbeiten muß der Installateur eine Konformitätserklärung ausstellen.

5. Anpassung an die verschiedenen Gastypen

Bevor Reinigungs- oder Wartungsarbeiten irgendwelcher Art ausgeführt werden, ist die Stromzufuhr zum Gerät abzustellen.

Die Kochmulde ist für Methangas G20 (2H) DE - G20/G25 (2E+) BE mit einem Druck 20 mbar DE - 20/25 mbar geprüft.

Falls das Gerät mit anderen Gastypen betrieben wird, müssen die Brennerdüsen ausgetauscht, sowie die Hauptluft nachgestellt werden.

Zum Austauschen der Düsen und Nachstellen der Brenner muß die Platte wie im folgenden Abschnitt beschrieben entfernt werden.

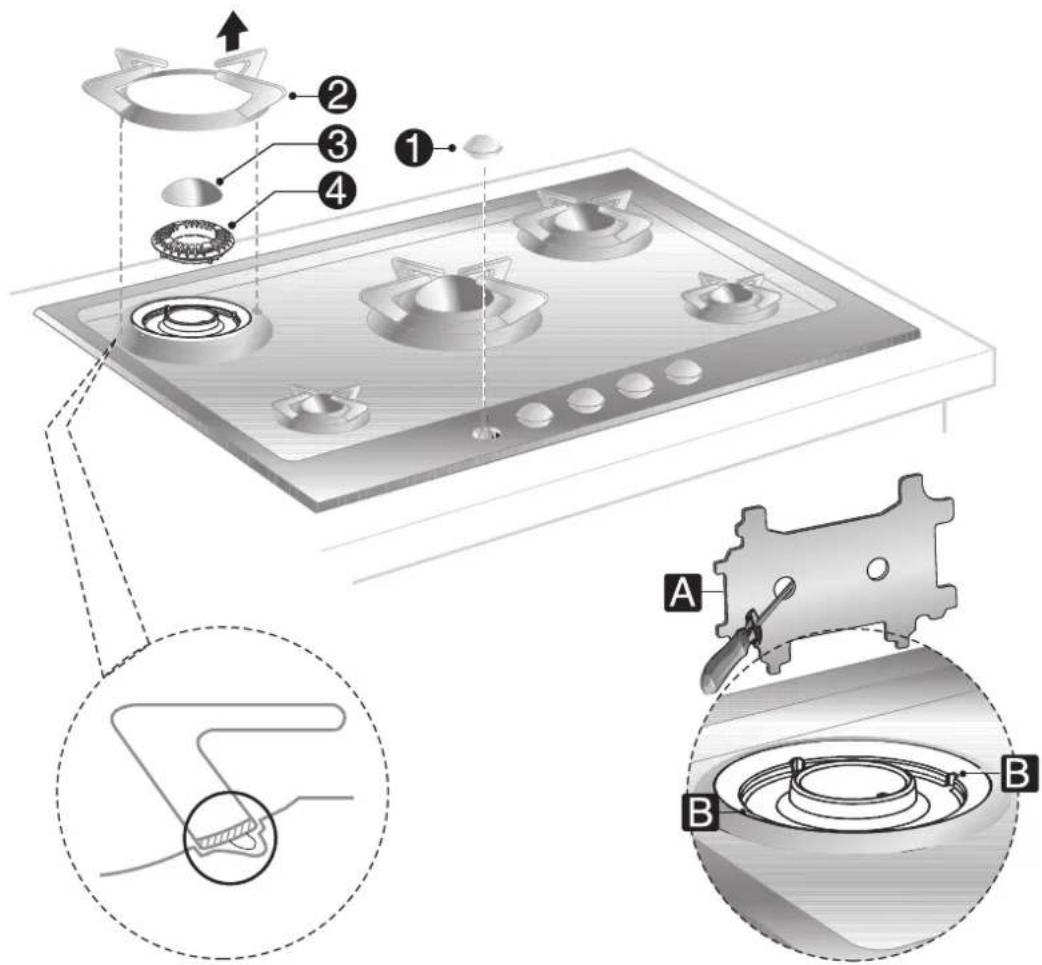

5.1 Ausbau der Platte

Alle Brennerbestandteile in der Reihenfolge der Numerierung in der Abbildung entfernen:

• Alle Schalter (1) nach oben herausziehen;
- die Gitter (2) entfernen, indem man einen der beiden horizontalen Teile nach oben herauszieht.
• die Brennerdeckel (3) und Brennerkränze (4) entfernen;
- mit dem mitgelieferten Schlüssel A die Bajonettverschlüsse der Brennerringe öffnen, indem man sich auf die Führungen B abstützt;
- nachdem alle diese Bestandteile entfernt worden sind, die Platte abheben und die Brenner und Gashähnen sind erreichbar.

Anweisungen für den Installateur

5.2 Nachstellung für Flüssiggas

Die Schraube C lösen und den Luftregler D bis an den Anschlag schieben.

Mit dem 7 mm-Schlüssel die Düse E entfernen und mit der dem Gastyp entsprechenden Düse ersetzen (siehe Tabelle mit den Gastypen). Das Drehmoment darf beim Einschrauben der Düse 3 Nm nicht überschreiten.

Zur Nachstellung der Luft den Regler D schieben bis der in der Tabelle des Abschnitts "5.4 Nachstellung der Hauptluft" angegebene Abstand "X" erreicht ist.

Den Regler D durch Anziehen der Schraube C blockieren.

C D E X

Brenner Nenn-		Heiz-leistung (kW)	Flüssiggas – G30/G31 50 mbar
			Düsen-durchmesser 1/100 mm	Umgehung mm 1/100		Vermind-Durchsatz (W)	Durchsatz g/h G30	Durchsatz g/h G31
Hilfsbrenner		1.0	42	25(**)	28(*)	400	73	72
Mittelschneller Brenner		1.65 54	28(**) 30(*)	500 116	114
Mittlerer Schnellbrenner		2.3 65	40(**) 40(*)	700 167	164
Großer Schnellbrenner		3.0 72	40(**) 40(*)	900 218	215
UR	A 67 B	3.6		40(**)	45(*) 1000	261 257
			42

ACHTUNG: für die Verweise A und B des linken und des rechten Blitzbrenners siehe die nebenstehenden Zeichnungen.

A B UR SX

B A UR DX

BE

Brenner		Nenn-Heiz-leistung (kW)	Flüssiggas – G30/G31 28/37 mbar
			Düsen-durchmesser 1/100 mm	Umgehung mm 1/100		Vermind-Durchsatz (W)	Durch-satz g/h G30	Durch-satz g/h G31
Hilfsbrenner		1.0	48	30(**)	30(*)	450	73	72
Mittelschneller Brenner		1.65	62	30(**)	33(*)	500	116	114
Mittlerer Schnellbrenner		2.3	75	40(**)	40(*)	700	167	164
Großer Schnellbrenner		3.0	82	40(**)	45(*)	800	218	215
UR	A	3.6	76	48(**)	50(*)	1000	261	257
	B		48

*/**: Die mit * und ** gekennzeichneten Durchmesser müssen auf die Hähne mit der Kennzeichnung * bzw. ** montiert werden; siehe Abschnitt "5.7 Einstellung der kleinen Flamme für Stadt- und Erdgas".

Anweisungen für den Installateur

5.3 Nachstellung für Methangas G25/20mbar DE

Zur Einstellung des Geräts auf Methangas G25/20 mbar (2ELL) die Anleitungen aus dem Abschnitt "5.2 Nachstellung für Flüssiggas" befolgen, dabei jedoch auf die Tabellen für Gas G25/20 mbar Bezug nehmen.

Brenner Nenn-		Heiz-leistung(kW)	Methangas – G25 20 mbar
Düsen-durchmesser			1/100 mm	Vermind-Durchsatz(W)
Hilfsbrenner 1.0 80 400
Mittelschneller Brenner 1.65 105 500
Mittlerer Schnellbrenner 2.3 120 700
Großer Schnellbrenner 3.0 135 800
UR	A 130B	3.6		1000
			80

5.4 Nachstellung für Methangas

Die Kochmulde ist für Methangas G20 (2H) DE - G20/G25 (2E+) BE mit einem Druck von 20 mbar DE - 20/25 mbar BE geprüft. Soll das Gerät wieder in den Betriebszustand für diesen Gastyp gebracht werden, sind die gleichen, im Abschnitt "5.2 Nachstellung für Flüssiggas" beschriebenen Arbeitsgänge durchzuführen, dabei aber die für das Methangas bestimmten Düsen verwenden und die entsprechende Nachstellung der Hauptluft vornehmen (siehe nachstehende Tabelle und im Abschnitt "5.4 Nachstellung der Hauptluft").

Brenner Nenn-		Heiz-leistung(kW)	Methangas – G20/G25 20/25 mbarG20 20 mbar
Düsen-durchmesser			1/100 mm	Vermind-Durchsatz(W)
Hilfsbrenner 1.0 73 400
Mittelschneller Brenner 1.65 92 500
Mittlerer Schnellbrenner 2.3 110 700
Großer Schnellbrenner 3.0 126 800
UR	A 115B	3.6		1000
			73

5.5 Nachstellung der Hauptluft

Bezogen auf den Abstand "X" in mm.

Konsultieren Sie zur Identifikation der Brenner Ihrer Kochmulde die Zeichnungen im Abschnitt "5.9 Anordnung der Brenner auf der Kochmulde".

Anweisungen für den Installateur

Wenn nach Einstellung der Luft die Flamme die in der Abbildung dargestellten Formen hat:

muss man folgende Änderungen vornehmen:

A: die Flamme brennt geräuschvoll und löst sich vom Brenner: die Primärluft ist zu weit geöffnet.
B: Die Flamme ist opak, nicht sehr hell mit gelben Spitzen und umströmt den Brenner: die Primärluft ist zu weit geschlossen.
C: Die Flamme ist blau, klar und stabil, löst sich nicht vom Brenner und umströmt ihn nicht: die Luft ist richtig eingestellt.

5.6 Wiedereinbau der Platte

Dazu in umgekehrter Reihenfolge der Anweisungen im Abschnitt "5.1 Ausbau der Platte" vorgehen.

Beim Wiedereinbau der Brennerringe ist zu beachten, daß diese mit dem entsprechenden Schlüssel bis zum Anschlag angezogen werden müssen: Ist dies nicht der Fall stimmen die Brennbereiche der Brennerkränze nicht mehr mit den horizontalen Teilen der Gitter überein.

Die Gitter so aufsetzen, daß die Bolzen mit ihren Aussparungen in der Platte übereinstimmen, dann mit der Hand nach unten drücken, bis sie einrasten.

5.7 Minimumnachstellung für Methangas

Die Bestandteile wieder auf den Brenner positionieren und die Schalter auf die Stifte der Hähnen aufsetzen.

Den Brenner anzünden und auf das Minimum stellen

Die Schalter nochmals wegnehmen und die Einstellschrauben im Innern oder auf der Seite der Hahnenstifte (je nach Modell) nachstellen, bis auf dem Minimum eine regelmäßige Flamme entsteht.

Den Schalter wieder aufsetzen und die Stabilität der Brennerflamme prüfen (bei schnellem hinundherdrehen des Schaltergriffs vom Minimum zum Maximum darf die Flamme nicht auslöschen.

5.8 Minimumnachstellung für Flüssiggas

Für die Nachstellung des Minimums mit Flüssiggas muß die Schraube im Innern oder auf der Seite der Hahnenstifte (je nach Modell) im Uhrzeigersinn ganz angezogen werden.

Die Durchmesser der Umgehungen für jeden einzelnen Brenner sind in der Tabelle "5.2 Nachstellung für Flüssiggas" angegeben.

Nach der Einstellung für ein anderes als das geprüfte Gas muß die Etikette auf dem Gehäuse des Geräts mit der Etikette für das neue Gas ersetzt werden. Diese Etiketten befinden sich in der Tüte mit den mitgelieferten Düsen.

Anweisungen für den Installateur

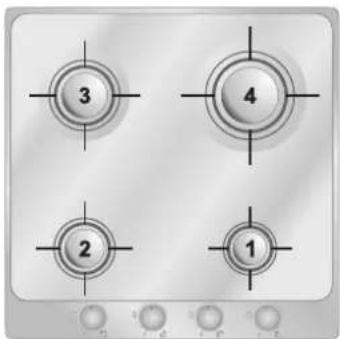

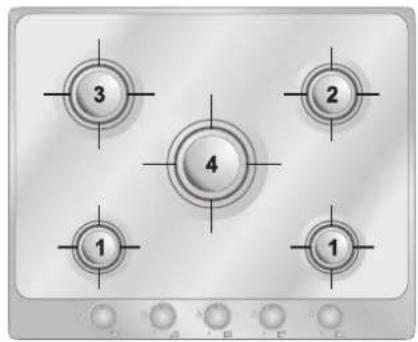

5.9 Anordnung der Brenner auf der Kochmulde

3 4 2 1

1 Hilfsbrenner
2 Mittelschneller Brenner
3 Mittlerer Schnellbrenner
4 Großer Schnellbrenner
5 UR

Wenn die Blitzbrenner eine instabile Flamme haben (die Flamme kann nicht oder nur mühsam gezündet werden), den gelochten Flammenkranz sorgfältig reinigen, um die Löcher von eventuellen Rückständen zu befreien. Wenn das Problem auch durch die Reinigung nicht behoben werden konnte, ein autorisiertes Kundendienstzentrum kontaktieren.

5.10 Schmieren der Gashähne

Im Laufe der Zeit kann es geschehen, daß die Gashähne schwer drehen und blockieren. Die Hähne innen reinigen und das Schmierfett erneuern.

Dieser Arbeitsgang muß durch einen Fachmann ausgeführt werden.

Anweisungen für den Benutzer

6. Beschreibung der Bedienelemente

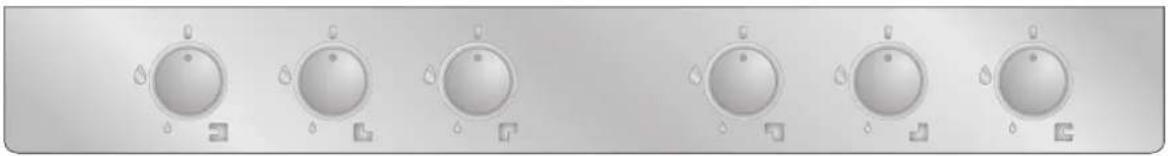

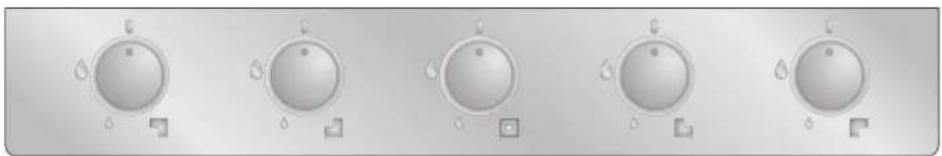

6.1 Die Schalterblende

Alle Bedienungselemente und Kontrollen sind in der Schalterblende zusammengefaßt.

EINBAUSCHALTKASTEN MODELL 60

EINBAUSCHALTKASTEN MODELL 70

EINBAUSCHALTKASTEN MODELL 100

BESCHREIBUNG DES SCHALTERGRIFFS

Zum Anzünden der Flamme wird der Schaltergriff nach unten gedrückt und gleichzeitig im Gegenuhrzeigersinn auf das Minimum gedreht.

Zum Einstellen der gewünschten Flamme den Schaltergriff in den entsprechenden Bereich zwischen dem Maximum 🔍 und dem Minimum 🔍 stellen.

Zum Auslöschen des Brenners wird der Schaltergriff wieder auf zurückgestellt.

ANORDNUNG DER BRENNER – Beschreibung der Symbole

HINTEN RECHTS

(HINTEN LINKS NACH 100 CM MOD.)

VORNE RECHTS

(VORNE LINKS NACH 100 CM MOD.)

MITTE LINKS

MITTE

HINTEN LINKS

(HINTEN RECHTS NACH 100 CM MOD.)

VORNE LINKS

(VORNE RECHTS NACH 100 CM MOD.)

MITTE RECHTS

Anweisungen für den Benutzer

7. Gebrauch der Kochmulde

Versichern Sie sich, daß die Brennerkränze, Brennerdeckel und Gitter richtig montiert sind.

Die Zapfen A der Brennerkränze müssen in den Sitzen B der Brennerringe stecken und die Zapfen C der Gitter in den entsprechenden Öffnungen in der Platte befestigt werden.

7.1 Anzünden der Brenner mit Sicherheitsvorrichtung

Bei jedem Schaltergriff ist der dazugehörende Brenner angegeben (siehe nebenstehendes Beispiel für den vorderen linken Brenner).

Das Gerät verfügt über eine elektronische Zündung. Es genügt, den Schaltergriff nach unten zu drücken und gleichzeitig im Gegenuhrzeigersinn auf das Minimum zu drehen, bis die Flamme brennt. Den Schalter während ca. 2 Sekunden nach unten gedrückt halten, damit die Flamme weiter brennt und die Sicherheitsvorrichtung aktiviert wird. Es kann vorkommen, daß der Brenner auslöscht, sobald der Schaltergriff losgelassen wird. Den Vorgang wiederholen und den Schaltergriff länger gedrückt halten.

Falls der Brenner von selbst auslöscht, unterbricht eine Sicherheitsvorrichtung das Ausströmen des Gases nach etwa 20 Sekunden, auch wenn der Hahn offen ist.

7.2 Praktische Hinweise für den Gebrauch der Brenner

Für eine bessere Leistungsfähigkeit der Brenner und minimalen Gasverbrauch verwenden Sie Kochgeschirr mit ebenem und regelmäßigem Boden sowie einen Deckel, mit der Brennergröße angepaßtem Durchmesser (siehe Abschnitt "7.3 Durchmesser des Kochgeschirrs").

Um Verbrennungen oder Beschädigungen an der Arbeitsplatte zu vermeiden, müssen das Kochgeschirr oder die Grillpfannen während des Kochens ganz auf der Kochmulde und mindestens 3-4 cm von den Schaltergriffen entfernt stehen.

3-4 cm

7.3 Durchmesser des Kochgeschirrs

3 4 2 1

3 2 4 1 1

3 2 5 1 1

2 3 5 1 1 5

BRENNER

∅ min. und max. (in cm)

1 Hilfsbrenner 7-18
2 Mittelschneller Brenner 10-24
3 Mittlerer Schnellbrenner 18-24
4 Großer Schnellbrenner 20-24
5 UR 20-28

Anweisungen für den Benutzer

8. Reinigung und Wartung

DAS GERÄT NICHT MIT EINEM DAMPFSTRAHL REINIGEN.

Bevor am Backofen Arbeiten irgendwelcher Art durchgeführt werden, ist die Stromzufuhr abzustellen.

8.1 Reinigung des Kochfelds

Damit die Kochmulde lange Zeit schön bleibt, muß sie nach jedem Gebrauch nach dem Abkühlen gereinigt werden.

8.1.1 Normale tägliche Reinigung der Kochmulde

Zur Reinigung und Erhaltung der Edelstahlflächen ausschließlich spezifische Produkte verwenden, die nicht kratzen und keine chlorhaltigen Säuren enthalten.

Gebrauchsanweisung: Das Reinigungsmittel auf einen feuchten Lappen geben und die Oberfläche damit reinigen, sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.

8.1.2 Speiseresten oder -flecken

Unter keinen Umständen Metallschwämme oder schneidende Schaber verwenden, damit die Oberfläche nicht beschädigt wird.

Verwenden Sie normale, nicht kratzende Produkte für Edelstahl, weiche, nicht kratzende Schwämme und eventuell Holz- oder Kunststoffgeräte.

Sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.

8.2 Reinigung der Bestandteile

8.2.1 Schaltergriffe

Die Schaltergriffe sind aus Edelstahl und werden deshalb gleich wie die Kochmulde gereinigt.

8.2.2 Gitter und Brennerdeckel

Beim normalen Gebrauch der Kochmulde werden die Gitter und Brennerdeckel von der Hitze brüniert. Die Brennerdeckel entfernen und eines der beiden waagrechten Teile des Gitters nach oben aus dem Sitz ziehen. Diese Teile mit einem leicht kratzenden Schwamm oder einem ähnlichen, handelsüblichen Produkt reinigen.

Mit einer nicht kratzenden Paste nachreinigen, damit der Stahl wieder glänzt.

Die Brennerdeckel und Gitter wieder aufsetzen, wobei zu beachten ist, daß die Zapfen C mit den Aussparungen in der Platte übereinstimmen, dann mit der Hand nach unten drücken, bis sie einrasten.

ACHTUNG: diese Teile nicht im Geschirrspüler reinigen.

Beim Kundendienstzentrum in Ihrer Nähe erhalten Sie Produkte für die professionelle Reinigung und Pflege der Elektrohaushaltsgeräte.

8.2.3 Brennerkränze

Die Brennerkränze sind herausnehmbar. Sie können in warmem Wasser und mit nicht kratzendem Reinigungsmittel gewaschen werden, dabei eventuelle Krusten entfernen.

Beim Einsetzen darauf achten, daß sie gut trocken sind und richtig eingesetzt sind (siehe Kapitel "7. Gebrauch der Kochmulde").

8.2.4 Zündkerzen und Sicherheitsvorrichtung

Für eine gute Funktionsweise müssen die Zündkerzen und Sicherheitsvorrichtungen immer sauber sein.

Prüfen Sie sie regelmäßig nach und reinigen Sie sie bei Bedarf mit einem feuchten Lappen.
