BEDIENUNGSANLEITUNG FP850X SMEG

1. HINWEISE ZUM GEBRAUCH 85
2. ENTSORGUNGSHINWEISE – UNSER BEITRAG ZUM UMWELTSCHUTZ 86
3. SICHERHEITSHINWEIS 87
4. LERNEN SIE IHREN BACKOFEN KENNEN 88
5. VOR DER INSTALLATION 88
6. BESCHREIBUNG DER BEDIENEINRICHTUNGEN DER BEDIENBLENDE 89
7. ELEKTRONISCHE ZEITSCHALTAUTOMATIK (NUR BEI EINIGEN MODELLEN) ...... 91

7.1 Einstellen der Uhrzeit 91
7.2 Halbautomatischer Betrieb 91
7.3 Automatikbetrieb 91
7.4 Kurzzeitwecker 92
7.5 Ende der Garung 92
7.6 Einstellen der Lautstärke des Signalgebers 92
7.7 Ausschalten des Signalgebers 92
7.8 Löschen der eingestellten Daten 92
7.9 Andern der eingestellten Werte 92

1. ELEKTRONISCHE ANALOGUHR (NUR BEI EINIGEN MODELLEN) 93

2. UHR UND ZEITSCHALTAUTOMATIK (NUR BEI EINIGEN MODELLEN) 95

9.1 Einstellen der Uhrzeit 95
9.2 Halbautomatischer Betrieb 95
9.3 Automatikbetrieb 95
9.4 Ende der Garung 95
9.5 Ausschalten des Signalgebers 95

1. GEBRAUCH DES BACKOFENS 96

10.1 Sicherheitshinweise und allgemeine Ratschläge 96
10.2 Zwangslüftung 96
10.3 Lampe für die Innenbeleuchtung 96

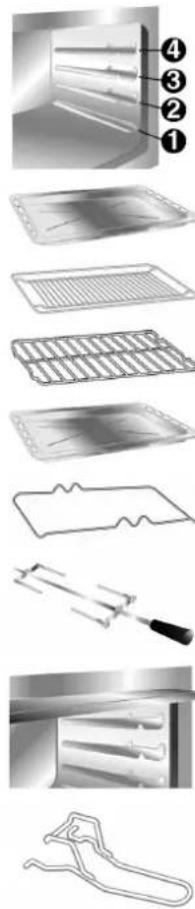

1. VERFÜGBARES ZUBEHÖR 97

2. PRAKTISCHE RATSCHLÄGE ZUM BACKEN/BRATEN 98

12.1 Backen/Braten mit Ober- und Unterhitze 98
12.2 Backen/Braten mit Umluft 98
12.3 Schonende Beheizung 98
12.4 Grillen 99
12.5 Grillen mit Umluft 99

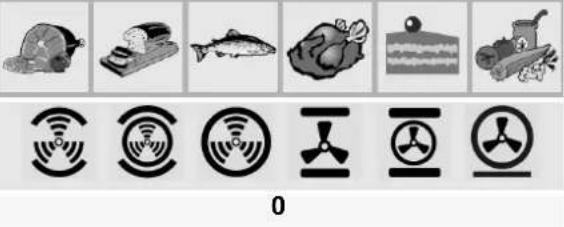

12.6 Auftauen 99
12.7 GRILLEN MIT DEM GRILLSPIESS 100
12.8 Tabellen der Garzeiten und Temperaturen 101

1. REINIGUNG UND PFLEGE 103

13.1 Reinigen des Edelstahls 103
13.2 Tägliche Reinigung 103
13.3 Speiseflecken und Rückstände 103
13.4 Reinigung des Backofens 103
13.5 Reinigung der inneren Türscheibe 103
13.6 Pyrolyse: Automatische Reinigung des Backofens 104

1. INSTANDSETZUNG 107

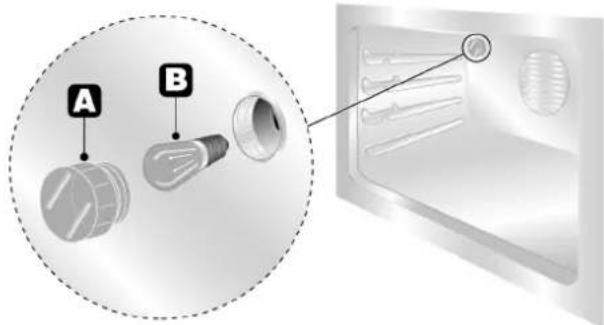

14.1 Austauschen der Lampe der Innenbeleuchtung 107

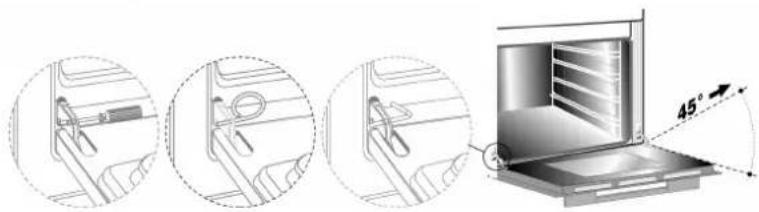

14.2 Ausbau der Gerätetür 107

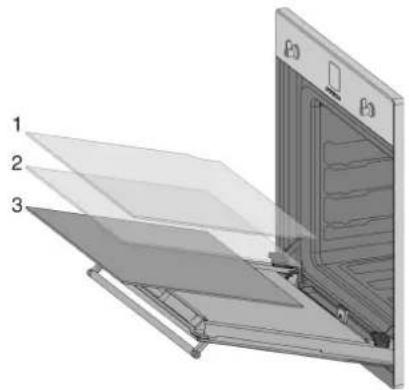

14.3 Ausbau der Verglasung 108

1. INSTALLATION DES GERÂTS 109

15.1 Stromanschluss 109

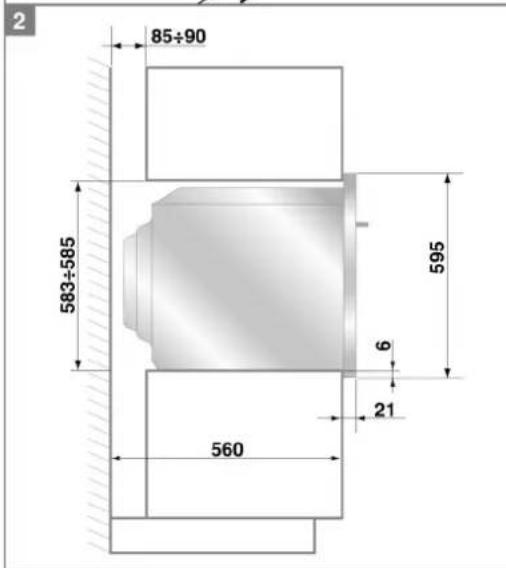

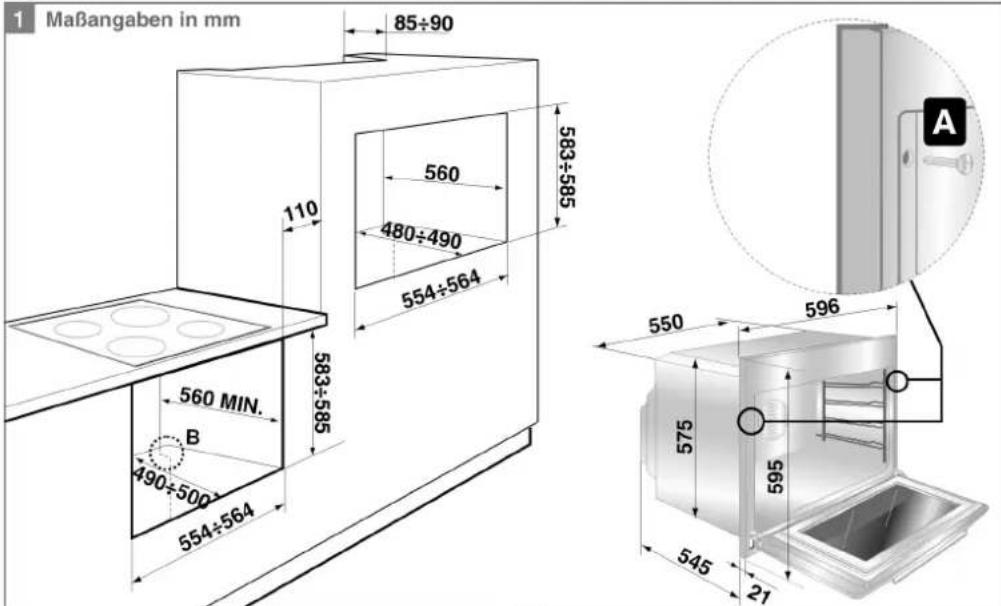

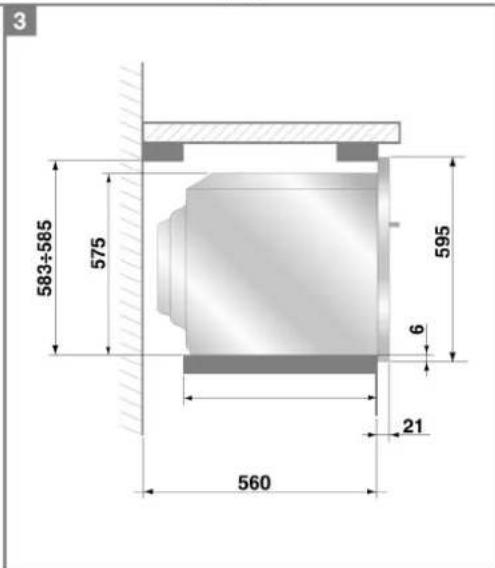

15.2 Einbau des Backofens 110

ANLEITUNGEN FÜR DEN BENUTZER: Sie umfassen die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und Pflege des Geräts.

ANLEITUNGEN FÜR DEN INSTALLATEUR: Sie richten sich an den Fachmann, der mit der Überprüfung der Gasanlage, der Installation, der Inbetriebnahme und der Abnahme des Geräts betraut ist.

1. HINWEISE ZUM GEBRAUCH

DIESES HANDBUCH IST INTEGRALER BESTANDTEIL DES GERÄTS. ES MUSS FÜR DIE GESAMTE LEBENSDAUER DES BACKOFENS SORGFÄLTIG UND GRIFFBEREIT AUFBEWAHRT WERDEN.

VOR DEM GEBRAUCH DES GERÄTS SOLTEN DAS HANDBUCH UND ALLE IN IHM ENTHALTENEN ANWEISUNGEN AUFMERKSAM GELESEN WERDEN. DIE INSTALLATION MUSS VOM FACHMANN IN EINKLANG MIT DEN GELTENDEN BESTIMMUNGEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR DEN GEBRAUCH IM HAUSHALT BESTIMMT UND ENTSPRICHT DEN GELTENDEN EU-RICHTLINIEN. DAS GERÄT WURDE FÜR FOLGENDE FUNKTIONEN KONZIPIERT: GAREN UND ERWÄRMEN VON SPEISEN. JEDER ANDERE GEBRAUCH IST ALS ZWECKWIDRIG ANZUSEHEN.

DER HERSTELLER ÜBERNIMMT IM FALLE EINES ANDEREN ALS DES VORGESEHENEN GEBRAUCHS KEINE HAFTUNG.

DIESES GERÄT NICHT ZUM HEIZEN VON RÄUMEN VERWENDEN.

DIE VERPACKUNGSABFÄLLE NICHT UNBEAUFSICHTIGT IN DER WOHNUNG LIEGEN LASSEN. DIE VERSCHIEDENEN ABFALLMATERIALIEN DER VERPACKUNG TRENNEN UND ZUR NÄCHSTEN SAMMELSTELLE BRINGEN.

DIESES GERÄT VERFÜGT ÜBER DIE KENNZEICHNUNG GEMÄSS DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WEEE).

DIESE RICHTLINIE DEFINIERT DIE BESTIMMUNGEN FÜR DIE SAMMLUNG UND DAS RECYCLING VON ALTGERÄTEN, DIE FÜR ALLE MITGLIEDSTAATEN GELTEN.

DIE ÖFFNUNGEN UND SCHLITZE FÜR DIE LÜFTUNG UND DIE WÄRMEABFÜHRUNG NICHT VERDECKEN.

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DEM PRÜFZEICHEN IST GUT SICHTBAR AUF DER UMRANDUNG DER BACKOFENTÜR ANGEBRACHT. DAS TYPENSCHILD DARF KEINESFALLS ENTFERNT WERDEN.

KEINESFALLS METALLSCHWÄMME ODER SCHARFKANTIGE SCHABER VERWENDEN, DAMIT DIE OBERFLÄCHEN NICHT BESCHÄDIGT WERDEN.

DIE ÜBLICHEN, NICHT SCHEUERNDEN PRODUKTE UND GGF. EIN WERKZEUG AUS HOLZ ODER KUNSTSTOFF VERWENDEN. GRÜNDLICH NACHSPÜLEN UND MIT EINEM WEICHEN TUCH ODER EINEM FENSTERLEDER TROCKNEN.

ZUCKERHALTIGE SPEISERESTE (Z.B. MARMELADE) IM INNERN DES BACKOFENS NICHT EINTROCKNEN LASSEN, DA HIERDURCH DIE INNENBESCHICHTUNG AUS EMAIL DES BACKOFENS BESCHÄDIGT WERDEN KÖNNTE.

Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die darauf zurückzuführen sind, dass die oben stehenden Vorschriften missachtet, unbefugte Änderungen an auch nur einem Teil vorgenommen oder nichtoriginale Ersatzteile verwendet wurden.

2. ENTSORGUNGSHINWEISE - UNSER BEITRAG ZUM UMWELTSCHUTZ

Zum Verpacken unserer Produkte werden unweltfreundliche und recyclebare Materialien verwendet, die die Umwelt nicht belasten. Wir bitten Sie, Ihrerseits für eine korrekte Entsorgung des Verpackungsmaterials zu sorgen. Informieren Sie sich bei Ihrem Fachhändler oder bei den örtlich zuständigen Behörden über die Adressen der Sammel-, Recycel- und Entsorgungsstellen.

Lassen Sie die Verpackung oder Teile davon nicht unbeaufsichtigt liegen. Sie können eine Erstickungsgefahr für Kinder darstellen. Dies gilt vor allem für Plastiktüten.

Auch Ihr altes Gerät muss vorschriftsmäßig entsorgt werden.

Wichtig: Übergeben Sie das Gerät der Sammelstelle für ausgediente Haushaltsgeräte. Durch eine korrekte Entsorgung können wertvolle Werkstoffe dem Recycling zugeführt werden.

Bevor Sie Ihr Gerät zum Abfall geben, entfernen Sie bitte unbedingt die Türen und lassen Sie die Einsätze in derselben Position wie während des Gebrauchs, um zu verhindern, dass spielende Kinder versehentlich im Backofen eingesperrt bleiben können. Schneiden Sie außerdem das Netzkabel durch und beseitigen Sie es zusammen mit dem Stecker.

3. SICHERHEITSHINWEIS

DIE INSTALLATIONSANLEITUNG FÜR DIE SICHERHEITSBESTIMMUNGEN FÜR ELEKTRISCHE ODER GASGERÄTE UND FÜR DIE LÜFTUNGSFUNKTIONEN KONSULTIEREN.

IN IHREM INTERESSE UND ZU IHRER SICHERHEIT SCHREIBT DAS GESETZ VOR, DASS INSTALLATION UND WARTUNG ALLER ELEKTROGERÄTE VON FACHPERSONAL IN EINKLANG MIT DEN GELTENDEN BESTIMMUNGEN VORGENOMMEN WERDEN MÜSSEN.

UNSERE ANERKANNTEN INSTALLATEURE GARANTIEREN DIE FACHGERECHTE AUSFÜHRUNG DER ARBEITEN.

GAS- UND ELEKTROGERÄTE MÜSSEN STETS VON KOMPETENTEN PERSONEN AUSGESCHALTET WERDEN.

WIRD DAS GERÄT MIT EINEM NETZSTECKER AN EINE NETZSTECKDOSE ANGESCHLOSSEN, IST SICHERZUSTELLEN, DASS BEIDE VOM GLEICHEN TYP SIND. KEINE REDUZIERSTÜCKE, ADAPTER ODER ABZWEIGUNGEN VERWENDEN, DA SIE ÜBERHITZUNG UND BRÄNDE VERURSACHEN KÖNNEN.

DER STECKER, DER AN DAS NETZKABEL ANGESCHLOSSEN WIRD, MUSS VOM GLEICHEN TYP WIE DIE NETZSTECKDOSE SEIN UND DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEN.

DIE NETZSTECKDOSE MUSS AUCH NACH DEM EINBAU DES GERÄTS ZUGÄNGLICH SEIN.

NICHT AM NETZKABEL ZIEHEN, UM DEN NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN.

DAS GERÄT MUSS GEMÄSS DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN GEERDET WERDEN.

UNMITTELBAR IM ANSCHLUSS AN DIE INSTALLATION DES GERÄTS EINE KURZE PRÜFUNG DES GERÄTS NACH DEN WEITER UNTEN ANGEGEBENEN ANWEISUNGEN VORNEHMEN. WENN DAS GERÄT NICHT FUNKTIONIERT, MUSS MAN ES VOM STROMNETZ TRENNEN UND DAS NÄCHSTE KUNDENDIENSTZENTRUM VERSTÄNDIGEN.

KEINESFALLS VERSUCHEN, DAS GERÄT SELBST ZU REPARIEREN.

KEINE ENTFLAMMBAREN GEGENSTÄNDE IN DEN BACKOFEN GEBEN: HIERDURCH KANN ES ZUR ENTSTEHUNG EINES BRANDS KOMMEN, SOLLTE DER BACKOFEN VERSEHENTLICH EINGESCHALTET WERDEN.

DAS GERÄT WIRD WÄHREND DES GEBRAUCHS SEHR HEISS. NICHT DIE HEIZWIDERSTÄNDE IM INNERN DES BACKOFENS BERÜHREN.

DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN BESTIMMT. HALTEN SIE KINDER FERN UND ERLAUBEN SIE IHNEN NICHT, DAS GERÄT ZUM SPIELEN ZU VERWENDEN.

WENN DER GRILL IN BETRIEB IST ODER DER PYROLYSEZYKLUS AUSGEFÜHRT WIRD, KÖNNEN DIE ZUGÄNGLICHEN TEILE SEHR HEISS WERDEN: KINDER VOM GERÄT FERNHALTEN.

VERGEWISSERN SIE SICH NACH GEBRAUCH DES GERÄTS, DASS SICH SEINE SCHALTER IN DER STELLUNG 0 (AUS) BEFINDEN.

VOR DER INBETRIEBNAHME DES GERÄTS MÜSSEN ALLE KLEBESCHILDER UND SCHUTZFOLIEN, DIE SICH AUSSEN AM GERÄT ODER IN SEINEM INNERN BEFINDEN, ENTFERNT WERDEN.

Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die darauf zurückzuführen sind, dass die oben stehenden Vorschriften missachtet, unbefugte Änderungen an auch nur einem Teil vorgenommen oder nichtoriginale Ersatzteile verwendet wurden.

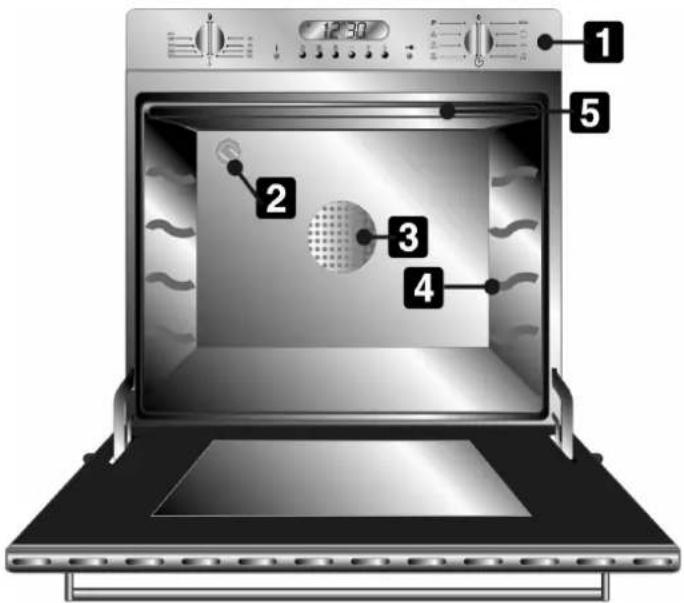

4. LERNEN SIE IHREN BACKOFEN KENNEN

12:30 1 2 3 4 5

1 BEDIENBLENDE 2 BACKOFENBELEUCHTUNG 3 BACKOFENVENTILATOR 4 EINSCHUBGITTER FÜR ROSTE UND BLECHE 5 OBERER SCHUTZ

5. VOR DER INSTALLATION

Die Verpackungsabfälle nicht unbeaufsichtigt in der Wohnung liegen lassen. Die verschiedenen Abfallmaterialien der Verpackung trennen und zur nächsten Sammelstelle bringen.

Es empfiehlt sich, das Gerät innen zu reinigen, um alle Rückstände des Herstellungsprozesses zu entfernen. Ausführliche Informationen zur Reinigung finden Sie im Kapitel "13. REINIGUNG UND PFLEGE".

Backofen und Grill sollten vor dem ersten Gebrauch so lange mit der maximalen Temperatur eingeschaltet gelassen werden, bis die eventuellen öligen Rückstände des Herstellungsprozesses vollständig verbrannt sind. So vermeiden Sie eine Geruchsübertragung auf die Speisen. Nach einem Stromausfall blinkt das Display der Zeitschaltautomatik regelmäßig. Für die Einstellung siehe die Abschnitte "7. Elektronische Zeitschaltautomatik (Nur bei einigen Modellen)", "8. Elektronische Analoguhr (nur bei einigen Modellen)" und „9. Uhr und Zeitschaltautomatik (Nur bei einigen Modellen)".

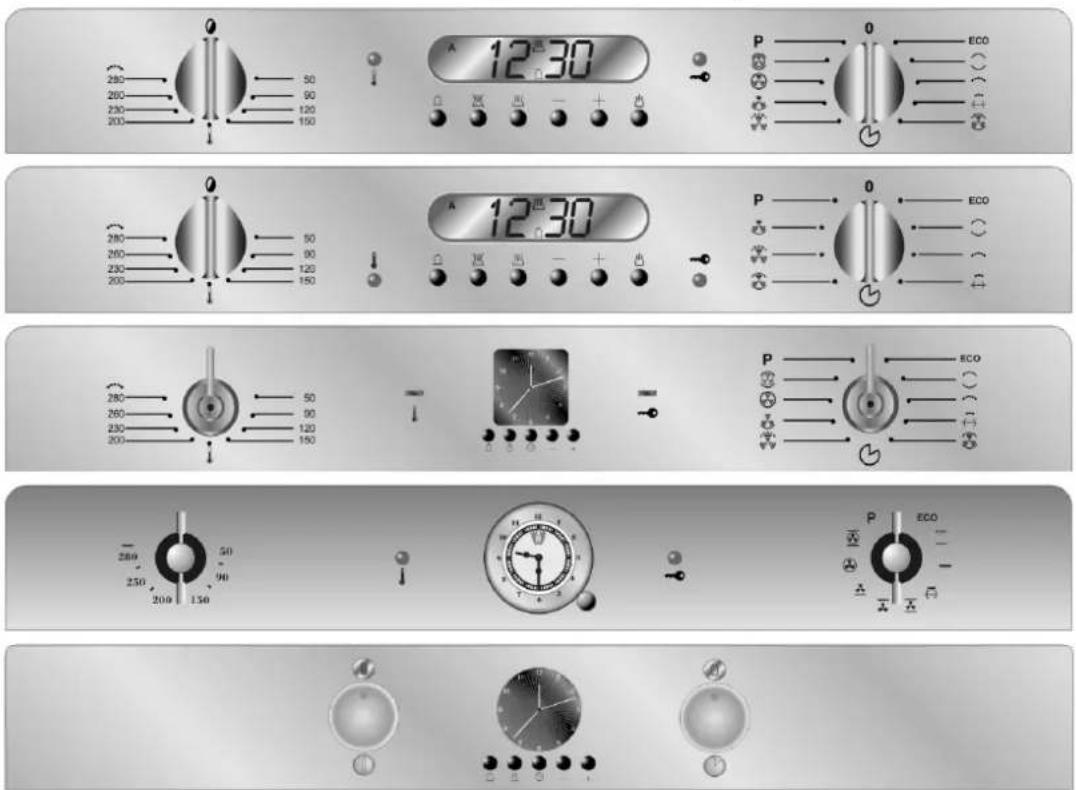

6. BESCHREIBUNG BEDIENBLENDE

DER

BEDIENEINRICHTUNGEN

DER

Alle Bedien- und Anzeigeinrichtungen des Backofens befinden sich auf der Bedienblende. Die nachstehende Tabelle enthält eine Beschreibung der verwendeten Symbole.

TEMPERATURWAHLSCHALTER

Die Gartemperatur stellen Sie ein, indem Sie den Temperaturwahlschalter im Uhrzeigersinn in eine Stellung zwischen 50° und 280°C drehen. Bei einigen Modellen wird dann auf dem Display für einige Sekunden die eingestellte Temperatur angezeigt. Für die erneute Anzeige der eingestellten Temperatur müssen Sie lediglich die Taste – oder der elektronischen Zeitschaltautomatik drücken.

280 260 230 200 50 90 120 150

280 260 230 200 50 90 120 150

- 280 - 250 200 150 50 90

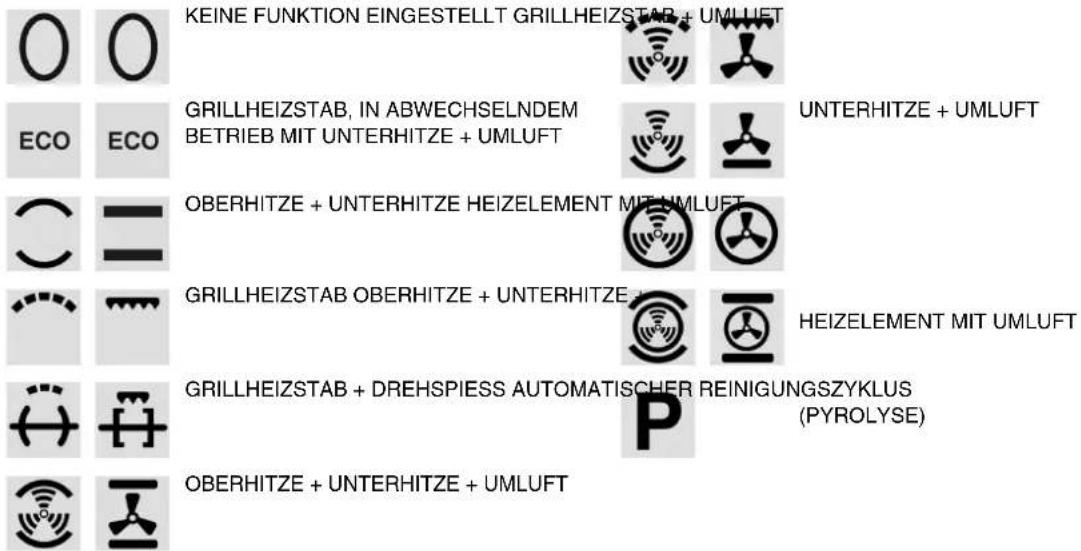

FUNKTIONENWAHLSCHALTER

Drehen Sie den Schalter in einer der beiden Richtungen, um eine der folgenden Funktionen zu wählen:

KEINE FUNKTION EINGESTELLT GRILLHEIZSTAB + UMLUFT GRILLHEIZSTAB, IN ABWECHSELNDEM BETRIEB MIT UNTERHITZE + UMLUFT UNTERHITZE + UMLUFT OBERHITZE + UNTERHITZE HEIZELEMENT MIT UMLUFT GRILLHEIZSTAB OBERHITZE + UNTERHITZE + HEIZELEMENT MIT UMLUFT GRILLHEIZSTAB + DREHSPIESS AUTOMATISCHER REINIGUNGSZYKLUS (PYROLYSE) OBERHITZE + UNTERHITZE + UMLUFT

(EINIGE MODELLE BIETEN NICHT ALLE FUNKTIONEN)

THERMOSTATKONTROLLLAMPE

Das Blinken dieser Kontrolllampe zeigt an, dass der Backofen gerade aufheizt. Wenn die Kontrolllampe zu blinken aufhört und ständig eingeschaltet bleibt, wurde die eingestellte Temperatur erreicht, die dann bis zur Abschaltung des Backofens aufrechterhalten wird. Wurde die eingestellte Temperatur erreicht, ertönt ein Signalton, um den Benutzer darauf hinzuweisen. DIESE LAMPE LEUCHTET AUCH AUF, WENN DER ZYKLUS FÜR DIE AUTOMATISCHE REINIGUNG (PYROLYSE) GESTARTET WURDE. SIE ERLISCHT DANN ERST WIEDER NACH ABLAUF DER EINGESTELLTEN ZEIT.

Während des automatischen Reinigungszyklus (Pyrolyse) zeigt das Aufleuchten dieser Kontrolllampe an, dass die Türverriegelung des Backofens aktiviert wurde. Für Informationen zur Anzeige der TÜRVERRIEGELUNG bei den mit dieser Lampe ausgestatteten Modellen siehe Abschnitt „13.6.5 Funktionsweise des automatischen Reinigungszyklus (bei Modellen mit elektronischer Analoguhr)“.

7. ELEKTRONISCHE ZEITSCHALTAUTOMATIK (NUR BEI EINIGEN MODELLEN)

A 12 30 - + -

LISTE DER TASTENFUNKTIONEN

TASTE KURZZEITWECKER

TASTE ABSCHALTAUTOMATIK

TASTE GARZEIT

TASTE ZUM HERABSETZEN DES WERTS

TASTE ZUM HERAUFSETZEN DES WERTS

TASTE FÜR DEN HANDBETRIEB

7.1 Einstellen der Uhrzeit

Wenn der Backofen zum ersten Mal in Betrieb genommen wird oder nach einem Stromausfall, blinkt das Display mit einer regelmäßigen Frequenz und zeigt 0:00 an. Wenn Sie die Taste 🚗 drücken, hört das Display auf zu blinken. Wenn man die Taste 🚗 gedrückt hält und innerhalb von 5 Sekunden eine der Tasten —oder 🚗 rückt, wird der Wert je Tastendruck um eine Minute herab- bzw. heraufgesetzt. Drücken Sie eine der beiden Tasten, bis die aktuelle Uhrzeit angezeigt wird.

Wenn sich der Backofen im Bereitschaftszustand befindet, kann man die Uhr einstellen, indem man einige Sekunden lang die Taste ldrückt und dann die Uhrzeit mit den Tasten und einstellt.

Vor dem Einstellen der Zeitschaltautomatik stets zuerst die Funktion und die Temperatur einstellen.

7.2 Halbautomatischer Betrieb

Mit dieser Einstellung wird der Backofen am Ende der Garzeit automatisch ausgeschaltet.

Wenn Sie die Taste drücken, leuchtet das Display auf und zeigt die Ziffern an: halten Sie die Taste gedrückt und stellen Sie gleichzeitig mit der Taste—oder die Garzeit ein.

Einige Sekunden, nachdem man die Taste gelöst hat, beginnt die Zählung der programmierten Garzeit und auf dem Display erscheint die aktuelle Uhrzeit zusammen mit den Symbolen A und.

7.3 Automatikbetrieb

Mit dieser Einstellung können Sie die automatische Ein- und Ausschaltung des Backofens veranlassen.

Wenn Sie die Taste übrücken, leuchtet das Display auf und zeigt die Ziffern an Halten Sie die Taste gedrückt und stellen Sie gleichzeitig mit der Taste—oder die Garzeit ein.

Wenn Sie die Taste 🚗 drücken, erscheint auf dem Display die Summe aus der aktuellen Uhrzeit und der eben eingestellten Garzeit: Halten Sie die Taste gedrückt und stellen Sie gleichzeitig mit der Taste—oder +die Uhrzeit für das Ende der Garzeit ein.

Einige Sekunden, nachdem man die Taste „gelöst hat, beginnt die programmierte Zählung und auf dem Display erscheint die aktuelle Uhrzeit zusammen mit dem Symbol A. Wenn die Uhrzeit für den Beginn des Garvorgangs erreicht wird, die automatisch von der Zeitschaltautomatik auf Grundlage der eingegebenen Daten berechnet wird, erscheint auf dem Display das Symbol A.

Wenn Sie nach der Einstellung die verbleibende Garzeit sehen wollen, müssen Sie die Taste drücken. Die Uhrzeit können Sie mit der Taste anzeigen. Die Eingabe von widersprüchlichen Werten wird von der Logik unterbunden (wenn z.B. die Garzeit im Vergleich zum eingestellten Ende des Garvorgangs zu lang ist, akzeptiert dies die Zeitschaltautomatik nicht).

7.4 Kurzzeitwecker

Die Zeitschaltautomatik kann auch als einfacher Kurzzeitwecker verwendet werden. Drückt man die Taste 🔒 zeigt das Display die Ziffern an: Die Taste gedrückt halten und gleichzeitig die Taste — oder +betätigen. Löst man die Taste, beginnt die programmierte Zählung und auf dem Display erscheinen die aktuelle Uhrzeit und das Symbol 🔒

Wenn Sie nach der Einstellung die verbleibende Zeit anzeigen wollen, drücken sie die Taste ⚠. Bei Verwendung der Zeitschaltautomatik als Kurzzeitwecker wird der Backofen am Ende der eingestellten Zeit nicht ausgeschaltet.

7.5 Ende der Garung

Am Ende des Garvorgangs wird der Backofen automatisch ausgeschaltet und gleichzeitig ertönt ein intermittierender Signalton. Nachdem Sie den Signalgeber ausgeschaltet haben, zeigt das Display wieder die aktuelle Uhrzeit und das Symbol „gen, das signalisiert, dass der Backofen nun wieder im Handbetrieb betrieben wird.

7.6 Einstellen der Lautstärke des Signalgebers

Die Lautstärke des Signalgebers kann geändert werden (3 Stufen); hierzu müssen Sie, während er in Betrieb ist, die Taste –drücken.

7.7 Ausschalten des Signalgebers

Der Signalgeber schaltet sich nach sieben Minuten selbsttätig aus. Er kann von Hand durch gleichzeitiges Drücken der Tasten 🚗 und 🚗ausgeschaltet werden. Zum Ausschalten des Geräts anschließend die Schalter in Schaltstellung 0 schalten.

7.8 Löschen der eingestellten Daten

Bei eingestellter Zeitschaltautomatik die Taste der zu löschenden Funktion drücken oder und gleichzeitig den Wert mit der Taste oder einstellen. Das Löschen der Garzeit wird von der Zeitschaltautomatik als Ende des Garvorgangs interpretiert.

7.9 Ändern der eingestellten Werte

Die für das Backen/Braten eingestellten Daten können jederzeit geändert werden, indem man die Taste der zu ändernden Funktion gedrückt hält (oder) und gleichzeitig die Taste oder drückt.

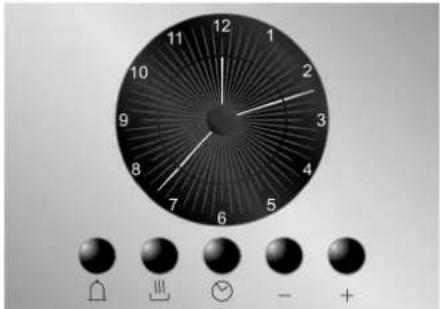

8. ELEKTRONISCHE ANALOGUHR (NUR BEI EINIGEN MODELLEN)

TASTE KURZZEITWECKER

TASTE ABSCHALTAUTOMATIK

EINSTELLEN DER UHRZEIT UND RESET

TASTE ZUM HERABSETZEN DES WERTS

TASTE ZUM HERAUFSETZEN DES WERTS

8.0.1 Einstellen der Uhrzeit

Wenn der Backofen zum ersten Mal in Betrieb genommen wird oder nach einem Stromausfall, blinkt das Display mit einer regelmäßigen Frequenz.

Wenn Sie die Taste ☑ ein bis zwei Sekunden gedrückt halten, hört das Display auf zu blinken und Sie können die Uhrzeit einstellen. Mit den Tasten — und + können sie den Wert um eine Minute je Tastendruck herauf- bzw. herabsetzen.

Drücken Sie eine der beiden Tasten, bis die aktuelle Uhrzeit angezeigt wird. 6 bis 7 Sekunden nach der letzten Betätigung der Taste startet die Uhr mit der eingestellten Uhrzeit. Wenn sich der Backofen im Bereitschaftszustand befindet, kann man die Uhr einstellen, indem man rund 2 Sekunden lang die Taste

drückt und dann die Uhrzeit mit den Tasten – und 4instellt. Einige Sekunden nach dem letzten Tastendruck nimmt die Uhr wieder den normalen Betrieb auf.

Das akustische Signal, das am Ende jeder Programmierung ertönt, besteht aus 8 Tönen, die in Intervallen von rund einundeinhalb Minuten 3 oder 4 Mal wiederholt werden. Das akustische Signal kann durch Drücken einer beliebigen Taste jederzeit ausgeschaltet werden.

8.0.2 Kurzzeitwecker

Diese Funktion unterbricht nicht den Garvorgang, sondern schaltet nur den Signalgeber ein.

- Drückt man die Taste, leuchtet das Display auf (siehe Abbildung 1).

- Sie müssen nun innerhalb von 6 bis 7 Sekunden die Taste — oder + drücken, um den Kurzzeitwecker einzustellen. Bei jeder Betätigung schaltet sich ein äußeres Segment ein bzw. aus, das 1 Minute Garzeit entspricht. (In Abbildung 2 sind 10 Minuten Garzeit dargestellt.)

- 6 bis 7 Sekunden nach dem letzten Tastendruck beginnt die Rückwärtszählung, ^1) an deren Ende der Signalgeber ertönt.

- Sie können während der Rückwärtszählung die aktuelle Uhrzeit anzeigen, indem Sie 1 Mal die Taste △ drücken. Wenn Sie die Taste dann erneut drücken, erscheint wieder die Anzeige des Kurzzeitweckers.

- Sie müssen den Backofen am Ende der Rückwärtszählung von Hand ausschalten, indem Sie den Temperaturwahlschalter und den Funktionenwahlschalter auf 0 _2) drehen.

- Man kann eine maximale Garzeit von 60 Minuten einstellen.

8.0.3 Programmierung

Garzeit: Sie können die Garzeit einstellen, indem Sie die 2. Taste 🚗 drücken. Vor dem Einstellen müssen Sie den Temperaturwahlschalter auf die gewünschte Temperatur und den Funktionenwahlschalter in eine beliebige Schaltstellung drehen. Die Garzeit können Sie wie folgt einstellen:

- Halten Sie die Taste „ein bis zwei Sekunden gedrückt; der Zeiger springt auf Position 12 (Abb. 1).

- Mit den Tasten und können Sie die Dauer des Garvorgangs einstellen: Mit jeder Betätigung der Taste fügen Sie 1 Minuten zur Garzeit hinzu (in Abbildung 2 ist eine Garzeit von 1 Stunde dargestellt).

- Nach dem Einstellen der gewünschten Garzeit startet der Garvorgang rund 6 Sekunden nach der letzten Betätigung der Tasten – und . +

- Nachdem die Garzeit gestartet wurde, werden auf dem Display die aktuelle Uhrzeit durch die ständig leuchtenden Segmente und die noch verbleibenden Minuten Garzeit durch die blinkenden Segmente (jedem blinkenden Segment entsprechen 12 Minuten Restgarzeit) angezeigt.

- Am Ende der Garzeit schaltet der Kurzzeitwecker die Heizwiderstände des Backofens aus. Der Signalgeber ertönt und die Nummern auf dem Zifferblatt blinken.

- Man kann die Garzeit auch auf Null setzen, indem man das eingestellte Programm zurücksetzt: Wenn Sie die mittlere Taste ☺ für 2 Sekunden gedrückt halten, wird die eingestellte Garzeit gelöscht. Sie müssen dann den Backofen von Hand ausschalten.

Achtung: Es ist nicht möglich, eine Garzeit von mehr als 6 Stunden einzustellen.

Beginn des Garvorgangs: Neben der Dauer der Garung kann man auch die Uhrzeit des Beginns des Garvorgangs einstellen (mit einer maximalen Verzögerung von 12 Stunden gegenüber der aktuellen Uhrzeit). Die Uhrzeit von Anfang/Ende des Garvorgangs stellen Sie wie folgt ein.

- Stellen Sie die Garzeit wie im vorigen Abschnitt beschrieben ein.

- Drücken Sie innerhalb von 6 bis 7 Sekunden seit der letzten Betätigung der Tasten und erheut die Taste ^1 um die Uhrzeit für den Beginn des Garvorgangs festzulegen. Auf dem Display wird die aktuelle Uhrzeit angezeigt und die inneren Segmente, die das Ende der Garzeit angeben, leuchten. Stellen Sie mit den Tasten und die Uhrzeit für den Beginn des Garvorgangs ein.

- 6 bis 7 Sekunden nach der letzten Tastenbetätigung zeigt das Display die aktuelle Uhrzeit sowie die Uhrzeiten für Beginn und Ende des Garvorgangs an, die mit den leuchtenden inneren Segmente dargestellt werden. So lange die aktuelle Uhrzeit nicht mit dem Beginn des Garvorgangs übereinstimmt, leuchten die Segmente auf dem Display ständig. In dem Moment, in dem die aktuelle Uhrzeit der Uhrzeit für den Beginn des Garvorgangs entspricht, beginnen alle inneren Segmente zu blinken, um zu signalisieren, dass der Backofen den Garvorgang gestartet hat.

- Am Ende der Garzeit schaltet der Kurzzeitwecker die Heizwiderstände des Backofens aus. Der Signalgeber ertönt und die Nummern auf dem Zifferblatt blinken.

- Zum Zurücksetzen des eingestellten Programms muss man die mittlere Taste ☺ 2 Sekunden gedrückt halten: Wenn der Garvorgang schon gestartet wurde, muss man den Backofen von Hand ausschalten.

- Die nebenstehende Abbildung zeigt ein Programmierbeispiel: Die aktuelle Uhrzeit ist 19:06 Uhr, der Beginn des Garvorgangs wurde auf 20:00 Uhr festgelegt und das Ende auf 21:00 Uhr.

- Um 20:00 Uhr beginnen die inneren Segmente zwischen 8 und 9 zu blinken und der Stundenzeiger leuchtet ständig.

Achtung: Damit der Backofen den Garvorgang nach der eben beschriebenen Programmierung beginnt, müssen Sie den Temperaturwahlschalter und den Funktionenwahlschalter in die gewünschte Schaltstellung geschaltet haben.

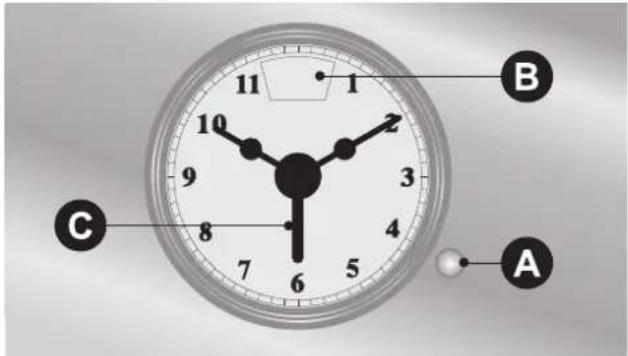

9. UHR UND ZEITSCHALTAUTOMATIK (NUR BEI EINIGEN MODELLEN)

B C A

DEN SCHALTER A IMMER IM UHRZEIGERSINN DREHEN.

9.1 Einstellung der Uhrzeit

Um die richtige Uhrzeit einzustellen DRÜCKEN und drehen Sie den Schalter A im Uhrzeigersinn.

VOR DEM EINSTELLEN DER ZEITSCHALTAUTOMATIK DIE GEWÜNSCHTE FUNKTION UND TEMPERATUR FESTLEGEN.

9.2 Halbautomatischer Garvorgang

Mit dieser Einstellung wird der Backofen am Ende der Garzeit automatisch ausgeschaltet.

Drehen Sie den Schalter A im Uhrzeigersinn, um in dem Fenster B die Garzeit einzustellen.

9.3 Automatischer Garvorgang

Diese Einstellung aktiviert und deaktiviert den Backofen automatisch.

ZIEHEN und drehen Sie den Schalter A im Uhrzeigersinn, bis der Pfeil C auf der gewünschten Uhrzeit für den Beginn der Garzeit steht.

Drehen Sie den Schalter A im Uhrzeigersinn, um in dem Fenster B die Garzeit einzustellen. Danach lassen Sie den Schalter los.

9.4 Garende

Am Ende des Garvorgangs wird der Backofen automatisch ausgeschaltet, was gleichzeitig durch ein intermittierendes akustisches Signal angezeigt wird.

9.5 Ausschaltung des Signalgebers

Der Signalgeber kann manuell abgestellt werden, indem der Schalter A im Uhrzeigersinn gedreht wird, bis das Symbol An dem Fenster B angezeigt wird.

UM DEN BACKOFEN AM ENDE EINER PROGRAMMIERUNG MANUELL ZU VERWENDEN, MUSS DER SCHALTER A GEDREHT WERDEN, BIS DAS SYMBOL IN DEM FENSTER B ANGEZEIGT WIRD.

10.GEBRAUCH DES BACKOFENS

Bei den Modellen mit Digital-Analog-Timer muss man beim ersten Gebrauch nach einem Stromausfall die mittlere Taste ein bis zwei Sekunden gedrückt halten, um den Backofen zum Backen/Braten freizugeben.

Bei den Modellen mit Uhr und Zeitschaltautomatik muss man drei Vorgänge ausführen, um den Backofen zum Backen/Braten freizugeben:

1 Vergewissern Sie sich, dass der Kurzzeitwecker auf ⚗ oder auf eine Zeit zwischen 5' und 90'/120' (einschließlich) eingestellt ist.
2 Drehen Sie den Temperaturwahlschalter.
3 Drehen Sie den Funktionenwahlschalter auf eine beliebige Funktion.
Bei den Modellen mit digitaler Zeitschaltautomatik muss man sich vor dem Gebrauch des Backofens nach einem Stromausfall vergewissem, dass auf dem Display das Symbol üsserscheint (siehe Abschnitt „7.1 Einstellen der Uhrzeit“).

10.1 Sicherheitshinweise und allgemeine Ratschläge

Backofen und Grill sollten vor dem ersten Gebrauch so lange mit der maximalen Temperatur eingeschaltet gelassen werden, bis die eventuellen öligen Rückstände des Herstellungsprozesses vollständig verbrannt sind. So vermeiden Sie eine Geruchsübertragung auf die Speisen.

Die Teile des Backofenzubehörs, die mit den Lebensmitteln in Berührung kommen können, sind aus Materialien gefertigt, die der Richtlinie 89/109/EWG vom 21.12.88 und den einschlägigen gesetzlichen Bestimmungen entsprechen.

Bedecken Sie den Boden des Backofens nicht mit Alufolie oder Stanniol und stellen Sie auch keine Töpfe oder Bleche auf den Backofenboden: Hierdurch kann die Emailschicht beschädigt werden. Wenn Sie Backofenpapier verwenden wollen, müssen Sie es so anordnen, dass es nicht die Zirkulation der Heißluft im Garraum behindert.

Um eine Belästigung durch aus dem Backofen ausströmenden Dampf zu verhindern, den Backofen in zwei Schritten öffnen: Öffnen Sie die Backofentür zunächst nur halb (rund 5 cm) und erst nach 4 bis 5 Sekunden ganz. Lassen Sie während des Betriebs des Backofens die Backofentür nur so kurz wie möglich geöffnet (zum Beispiel zum Wenden eines Bratens o.ä.). So vermeiden Sie, dass sich die Temperatur im Backofen zu sehr absenkt, wodurch das Kochergebnis beeinträchtigt werden könnte. Beim Öffnen der Backofentür wird der Ventilator im Garraum automatisch ausgeschaltet. Nach dem Schließen der Backofentür schaltet er sich wieder ein.

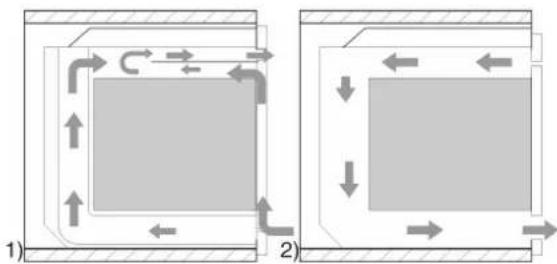

Das Gerät verfügt über ein Kühlsystem, das sich einschaltet, wenn der Backofen eingeschaltet wird. Die Lüfter erzeugen einen Luftstrom, der je nach Modell über (Abb. 1) oder unter (Abb. 2) der Backofentür austritt und auch noch kurze Zeit nach dem Ausschalten des Backofens andauern kann.

10.3 Lampe für die Innenbeleuchtung

Je nach Modell leuchtet die Lampe auf, wenn:

• die Backofentür geöffnet wird, oder
- wenn Sie den Funktionenwahlschalter auf eine beliebige Funktion mit Ausnahme von Prehen.

11. VERFÜGBARES ZUBEHÖR

Der Backofen verfügt über Einschubgitter mit 4 Einsatzebenen unterschiedlicher Höhe für Bleche und Roste.

Backblech: Zum Backen von Kuchen und Gebäck.

Drahtrost: Zum Garen von Speisen in Tellern, kleinen Kuchen, Braten oder Speisen, die nur leicht gegrillt werden müssen.

Rost für Fettpfanne: Er wird über einem Blech angeordnet, um Speisen zu garen, die tropfen können.

Fettpfanne: Zum Auffangen des Fetts von Speisen, die sich auf dem (darüber befindlichen) Rost für die Fettpfanne befinden.

Drehspießrahmen: Er trägt den Drehspieß (siehe die Anweisungen im Abschnitt "12.7 GRILLEN MIT DEM GRILLSPIESS").

Drehspieß: Zum Braten von Hähnchen und allen den Speisen, die eine einheitliche Garung auf der ganzen Oberfläche erfordern.

Oberer Schutz: Wenn Sie ihn herausziehen, vereinfacht dies die Innenreinigung des Backofens.

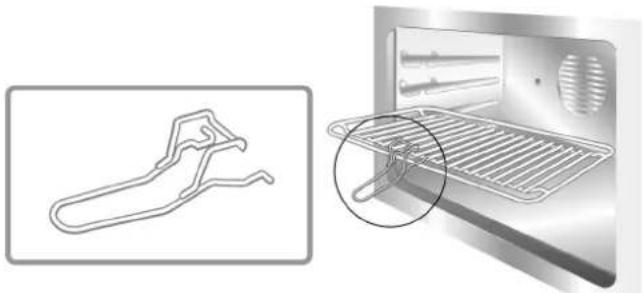

Zange aus verchromtem Draht: Zum Herausnehmen der heißen Roste und Bleche.

Die Zange aus verchromtem Draht ist ein sehr nützliches Küchenzubehör, da sie es gestattet, Bleche und Roste sicher zu greifen, und zugleich einen direkten Kontakt zu vermeiden (wie es bei der Verwendung von Topflappen und Wärmeschutzhandschuhen notgedrungen der Fall ist).

Bei einigen Modellen sind nicht alle Zubehörteile im Lieferumfang eingeschlossen.

Sonderzubehör

Das Originalzubehör erhalten Sie bei unseren Kundendienstzentren.

12.PRAKTISCHE RATSCHLÄGE ZUM BACKEN/BRATEN

Es empfiehlt sich stets, den Backofen mit Umluft bei einer Temperatur, die um 30/40°C höher ist als die Gartemperatur, vorzuheizen. Auf diese Weise können die Garzeit und der Energieverbrauch beträchtlich reduziert werden und außerdem wird der Garvorgang verbessert.

Die Backofentür muss beim Backen/Braten geschlossen sein.

12.1 Backen/Braten mit Ober- und Unterhitze

Diese traditionelle Beheizungsart mit Ober- und Unterhitze eignet sich zum Garen von Speisen auf nur einer Einsatzebene. Der Backofen muss auf die erforderliche Temperatur vorgeheizt werden. Das Gargut erst in den Backofen geben, wenn die Kontrolllampe des Temperaturwahlschalters erloschen ist. Sehr fettes Fleisch kann auch in den noch kalten Backofen gegeben werden.

Tiefgefrorenes Fleisch direkt in den Backofen geben, ohne es vorher aufzutauen. Es ist lediglich ratsam, um rund 20°C niedrigere Gartemperaturen und um rund 1/4 längere Garzeiten zu wählen.

Verwenden Sie Behälter mit hohem Rand, damit die Backofenwände nicht durch Spritzer verunreinigt werden.

12.2 Backen/Braten mit Umluft

Diese Beheizungsart eignet sich zum Backen/Braten auf mehreren Einsatzebenen auch von Speisen unterschiedlicher Art (Fisch, Fleisch usw.), da es zu keiner Geruchs- oder Geschmacksübertragung kommt.

Die Luftzirkulation im Backofen gewährleistet die einheitliche Verteilung der Wärme.

Selbstverständlich ist das gleichzeitige Garen von mehreren verschiedenen Speisen nur möglich, wenn sie alle bei derselben Temperatur gegart werden müssen.

12.3 Schonende Beheizung

FUNKTIONENWAHLSCHALTER

TEMPERATURWAHLSCHALTER

50 - 280 °C

Zu empfehlen für Gebäck und Kuchen mit feuchtem Belag, mit wenig Zucker und für feuchte Backwaren in Backformen. Man erzielt auch optimale Ergebnisse beim Fertiggaren der Unterseite der Speisen bzw. beim Garen von Speisen, die vor allem auf der Unterseite Hitze benötigen. Das Blech sollte in die unterste Einsatzebene geschoben werden.

12.4 Grillen

FUNKTIONENWAHLSCHALTER
TEMPERATURWAHLSCHALTER	280

Zum schnellen Bräunen von Speisen. Das Blech sollte in die oberste Einsatzebene geschoben werden. Bei kurzen Garzeiten und kleinen Mengen empfiehlt es sich, den Rost in die dritte Einsatzebene von unten einzusetzen. Bei längeren Garzeiten und zum Grillen von großflächigen Speisen den Rost je nach Größe des Grillguts in niedrigere Einsatzebenen einsetzen.

Die Backofentür muss beim Grillen geschlossen sein. Lässt man die Backofentür beim Grillen geöffnet, kann der Backofen dauerhaft beschädigt werden. Außerdem ist die Sicherheit während seines Betriebs so nicht gewährleistet.

12.5 Grillen mit Umluft

FUNKTIONENWAHLSCHALTER
TEMPERATURWAHLSCHALTER	280

Diese Funktion garantiert eine einheitliche Verteilung der Wärme im Backofen und eine tiefere Durchdringung des Grillguts. Das Grillgut wird so außen leicht gebräunt und bleibt innen dennoch zart.

Die Backofentür muss beim Grillen geschlossen sein. Lässt man die Backofentür beim Grillen geöffnet, kann der Backofen dauerhaft beschädigt werden. Außerdem ist die Sicherheit während seines Betriebs so nicht gewährleistet.

12.6 Auftauen

FUNKTIONENWAHLSCHALTER
TEMPERATURWAHLSCHALTER

Der vom Ventilator erzeugte Luftstrom garantiert das schnelle Auftauen der Speisen. Die im Backofen zirkulierende Luft hat Umgebungstemperatur.

Das Auftauen bei Umgebungstemperatur hat den Vorzug, dass sich Geschmack und Aussehen der Speisen nicht verändern.

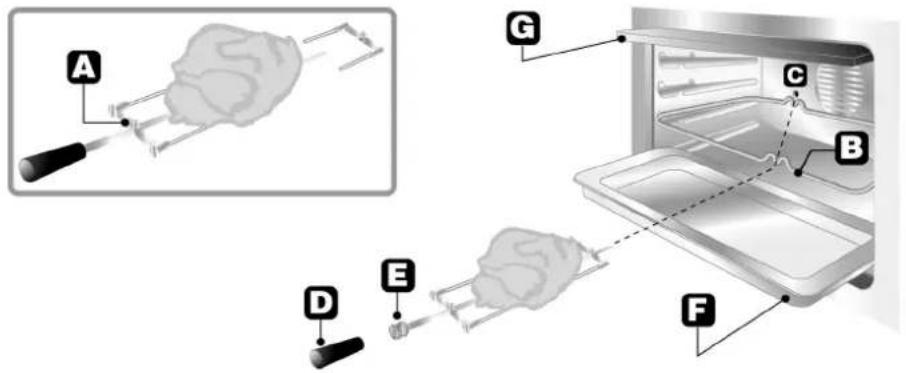

12.7 Grillen mit dem Grillspiess

BETRIEBSSCHALTER

THERMOSTAT-SCHALTER GROSSTELLUNG

Es handelt sich um eine energiesparende Zubereitungsart. Die Speisen in der Mitte einschieben und laut Beschreibung von Abschnitt „12.4 Grillen“ garen. Nur für kleine Stücke empfehlenswert.

Die Speise auf den Spieß stecken und die Schrauben A der Gabel anziehen. Den Rahmen B auf der zweiten Schiene von unten einschieben. Den Handgriff D entfernen und den Spieß so einsetzen, daß die Rolle E auf dem Rahmen B aufliegt. Den Rahmen B ganz hineinschieben, bis die Spitze des Spießes in der Öffnung C an der Backofenrückwand steckt. Das Backblech F in die unterste Position einsetzen und etwas Wasser hineingießen, um die Entstehung von Rauch zu verhindern.

12.8 Tabellen der Garzeiten und Temperaturen

Die Garzeiten - insbesondere die von Fleisch - sind abhängig von der Größe und der Qualität der Speisen und auch vom persönlichen Geschmack. Die hier angegebenen Richtwerte setzen voraus, dass der Backofen vorgeheizt wurde.

BACKEN/BRATEN MIT OBER- UND UNTERHITZE

	EINSATZEBENE VONUNTEN	TEMPERATUR°C	ZEIT IN MINUTEN
GERICHTELASAGNENUDELAUFLAUF	11	220 - 230220 - 230	50 - 6040
FLEISCHKALBSBRATENSCHWEINELENDESCHWEINERÜCKENKANINCHENTRUTHAHNBRUSTKANINCHENSCHWEINENACKEN	2222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	190 - 200190 - 200190 - 200190 - 200190 - 200190 - 200190 - 200190 - 200190 - 200190 - 200190 - 200	80 - 9080 - 90100 - 11070 - 75160 - 180160 - 200190 - 210Je nach Größe
FISCHPIZZA 1 - 2 250 20 - 25BROT 1 - 2 200 - 210 40FLADEN 2 190 - 200 20 - 25		160 - 170
KUCHEN/TORTENKRINGELMÜRBETEIGKUCHENMÜRBETEIGHEFEGEBÄCKGEFÜLLTES GEBÄCKREISKUCHENPARADIESTORTEBEIGNETBISKUIT	1 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 21 - 160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160- 170	160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 – 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 170160 - 17	55 - 6030 - 4020 - 2525 - 3030 - 35606040 - 4540 - 45

GRILLEN

	EINSATZEBENE VON UNTEN	ZEIT IN MINUTEN
		1. SEITE	2. SEITE
SCHWEINEKOTELETT	4	7 - 9	5 - 7
SCHWEINEFILET	3	9 - 11	5 - 9
RINDERFILET	3	9 - 11	9 - 11
LEBERSCHEIBEN	4	2 - 3	2 - 3
KALBSSSCHNITZEL	4	7 - 9	5 - 7
HALBES HÄHNCHEN	3	9 - 14	9 - 11
WÜRSTE	3	7 - 9	5 - 6
FLEISCHKLÖSSCHEN	3	7 - 9	5 - 6
FISCHFILET	3	5 - 6	3 - 4
TOAST	3	2 - 4	2 - 3

BACKEN/BRATEN MIT UMLUFT

ECO

	EINSATZEBENE VON UNTEN	TEMPERATUR °C	ZEIT IN MINUTEN
GERICHTE
LASAGNE	2	210 - 230	45 - 50
NUDELAUFLAUF	2	210 - 230	25 - 30
FLEISCH
KALBSBRATEN	2	180 - 190	70 - 80
SCHWEINELENDE	2	180 - 190	70 - 80
SCHWEINERÜCKEN	2	180 - 190	90 - 100
KANINCHEN	2	180 - 190	70 - 80
TRUTHAHNBRUST	2	180 - 190	110 - 120
BRATHÄHNCHEN	2	180 - 190	60 - 70
FISCH
MEERFORELLE	2 150 - 160 35 - 40
PIZZA 1 - 2 250 15 - 20
BROT 1 190 - 200 25 - 30
FLADEN	1 - 2	180 - 190	15 - 20
KUCHEN/TORTEN
KRINGEL	2	160	50 - 60
MÜRBETEIGKUCHEN	2	160	25 - 30
MÜRBETEIG	2	170	20 - 25
BRIOCHE	2	160 - 170	20 - 25
GEFÜLLTES GEBÄCK	2	160	20 - 25
PARADIESTORTE	2	160	60

13.REINIGUNG UND PFLEGE

Das Gerät muss vor jedem Eingriff zunächst vom Stromnetz getrennt werden.

Reinigen Sie den Garraum nicht mit einem Dampfstrahler.

13.1 Reinigen des Edelstahls

Damit die Edelstahlflächen in einem perfekten Zustand bleiben, sollten Sie sie regelmäßig nach dem Gebrauch des Herds reinigen. Selbstverständlich sollten Sie den Herd zunächst abkühlen lassen.

13.2 Tägliche Reinigung

Verwenden Sie zum Reinigen der Oberflächen aus Edelstahl ausschließlich Spezialreiniger, die keine Scheuermittel und keine sauren Substanzen auf Chlorbasis enthalten.

Hinweis zum Gebrauch: Geben Sie den Reiniger auf ein feuchtes Tuch und verteilen Sie ihn auf den Oberflächen. Spülen Sie die Edelstahlflächen dann gründlich mit sauberem Wasser und trocknen Sie sie mit einem weichen Tuch oder einem Fensterleder ab.

13.3 Speiseflecken und Rückstände

Keinesfalls Metallschwämme oder scharfkantige Schaber verwenden, damit die Oberflächen nicht beschädigt werden.

Die üblichen, nicht scheuernden Produkte und ggf. ein Werkzeug aus Holz oder Kunststoff verwenden. Gründlich nachspülen und mit einem weichen Tuch oder einem Fensterleder trocknen.

Zuckerhaltige Speisereste (z.B. Marmelade) im Innern des Backofens nicht eintrocknen lassen, da hierdurch die Innenbeschichtung aus Email des Backofens beschädigt werden könnte.

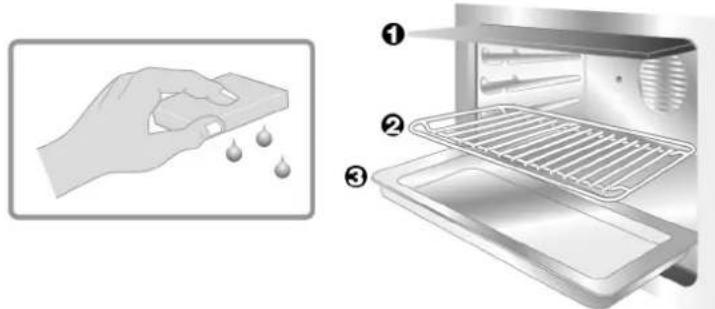

13.4 Reinigung des Backofens

Damit der Backofen in einem perfekten Zustand bleibt, sollten Sie ihn regelmäßig nach dem Gebrauch reinigen. Selbstverständlich sollten Sie ihn vorher abkühlen lassen.

Nehmen Sie alle herausnehmbaren Teile aus dem Garraum.

Die Backofentür kann ausgebaut werden, um die manuelle Reinigung zu erleichtern (siehe den Abschnitt „14.2 Ausbau der Gerätetür“)

13.5 Reinigung der inneren Türscheibe

Die Innenscheibe der Gerätetür sollte stets sauber sein. Zum Entfernen von hartnäckigem Schmutz können Sie die Scheibe nach den Anweisungen im Abschnitt „14.3 Ausbau der Verglasung“ ausbauen und separat mit einem feuchten Schwamm und einem normalen Reiniger säubern.

13.6 Pyrolyse: Automatische Reinigung des Backofens

Die Pyrolyse ist ein Verfahren für die automatische Reinigung bei hohen Temperaturen, bei dem die Verschmutzungen zersetzt werden.

Bevor Sie den automatischen Reinigungszyklus starten, müssen Sie sicherstellen, dass sich im Garraum keine Speisen mehr befinden und dass er auch nicht zu stark durch übergelaufene Reste verschmutzt ist.

Eine Türverriegelung verhindert das Öffnen der Backofentür.

WENN DER BACKOFEN UNTER EINEM KOCHFELD EINGEBAUT IST, MÜSSEN SIE SICHERSTELLEN, DASS DIE GAS- ODER ELEKTROKOCHSTELLEN WÄHREND DES AUTOMATISCHEN REINIGUNGSZYKLUS AUSGESCHALTET BLEIBEN.

13.6.1 Vor dem Start des automatischen Reinigungszyklus

Die Pyrolyse kann zu jeder Tages- und Nachtzeit ausgeführt werden (nachts kann man ggf. den günstigen

Nachttarif für den Strom nutzen). Bevor Sie den Vorgang starten, müssen Sie sich der folgenden Punkte versichern:

• Es dürfen nur das Backblech, die Fettpfanne und der obere Schutz im Backofen gelassen werden, da nur sie den hohen Temperaturen des Pyrolyseverfahrens standhalten. Alle anderen Zubehörteile müssen aus dem Backofen genommen werden.
• Entfernen Sie größere Verschmutzungen im Garraum und auf der Innenscheibe (die Reinigung mit dem Pyrolyseverfahren nähme andernfalls zu viel Zeit in Anspruch).
• Vergewissern Sie sich, dass die Backofentür richtig geschlossen ist.
• Stellen Sie die Dauer des Reinigungszyklus anhand der nachstehenden Tabelle ein:

DAUER DER REINIGUNG

WENIG VERSCHMUTZT

MÄSSIG VERSCHMUTZT

STARK VERSCHMUTZT

90 Min. 135 Min. 180 Min.

Während des ersten automatischen Reinigungszyklus ist möglicherweise ein unangenehmer Geruch festzustellen, der durch verdampfende ölige Rückstände des Herstellungsprozesses verursacht wird. Es handelt sich hierbei um eine ganz normale Erscheinung, die nach dem ersten Reinigungszyklus nicht mehr auftritt.

Während des automatischen Reinigungszyklus laufen die Ventilatoren geräuschvoller, da sie eine höhere Drehzahl haben. Dies ist völlig normal und soll die Wärmeabfuhr begünstigen. Am Ende des Pyrolysevorgangs bleiben die Ventilatoren noch einige Zeit eingeschaltet, um eine Überhitzung der Wände der Möbel und der Backofenfront zu verhindern.

13.6.2 Funktionsweise des automatischen Reinigungszyklus (bei Modellen mit digitaler Zeitschaltautomatik und Uhr + Zeitschaltautomatik)

Die nachstehende Tabelle illustriert ein Beispiel für einen automatischen Reinigungszyklus. Wenn die Zyklusdauer eingestellt wird, leuchtet die Thermostatkontrolllampe auf, doch die Türverriegelung bleibt deaktiviert (und die zugehörige Kontrolllampe ausgeschaltet).

Eine Verriegelungsvorrichtung, die das Öffnen der Gerätetür verhindert, wird rund 2 Minuten nach dem Beginn des Reinigungszyklus aktiviert.

Am Ende des Reinigungszyklus erlischt die Thermostatkontrolllampe. Die Türverriegelung wird erst anschließend aufgehoben, wenn die Temperatur im Backofen wieder unter 300°C gesunken ist.

	EIN -			1:30
	EIN 300 °C			1:15
	AUS 500 °C			0:00
STOP	AUS 300 °C			0:30

13.6.3 Einstellung des Reinigungszyklus mit der elektronischen Zeitschaltautomatik

FUNKTIONENWAHLSCHALTER

1:30

MINDESTDAUER DES REINIGUNGSZYKLUS: 1 Stunde und 30 Minuten

Den Funktionenwahlschalter auf das Symbol Pschalten, die Taste drücken und dann einmal + drücken, um die Mindestdauer von 1:30 einzustellen: Es leuchtet dann die Thermostatkontrolllampe auf. Zum Anzeigen und ändern dieser Dauer müssen Sie die Taste und die Tasten zum Herauf- bzw. Herabsetzen – oder + drücken. Es kann eine maximale Dauer von 3 Stunden für den Pyrolysezyklus eingestellt werden.

MultiPyro A 01:30

Sie können die Uhrzeit des Beginns des Reinigungszyklus programmieren. Drücken Sie die Taste und ändern Sie die Werte mit der Taste – oder . +

13.6.4 Einstellung des Reinigungszyklus mit Uhr + Zeitschaltautomatik

FUNKTIONENWAHLSCHALTER

MINDESTDAUER DES REINIGUNGSZYKLUS: 1 Std. und 30 Min.

Stellen Sie den Funktionswahlschalter auf das Symbol P: Die Kontrolllampe des Thermostats leuchtet auf. Drehen Sie den Schalter A im Uhrseigersinn, um in dem Fenster B die Dauer der Pyrolyse einzustellen.

Sie kann zwischen 1 Std. und 30 Min. und einer Höchstdauer von 3 Stunden eingestellt werden.

B 11 10 9 3 4 7 5 6 8 C A

Der Reinigungszyklus kann so programmiert werden, dass er zu einer festgelegten Zeit beginnt. Drehen Sie den Schalter A im Uhrseigersinn, um in dem Fenster B die Dauer der Pyrolyse einzustellen. DRÜCKEN und drehen Sie den Schalter A im Uhrzeigersinn, bis der Pfeil C auf der gewünschten Uhrzeit für den Beginn steht.

Die Voreinstellung des Reinigungszyklus muss immer erfolgen.

13.6.5 Funktionsweise des automatischen Reinigungszyklus (bei Modellen mit elektronischer Analoguhr)

Die nachstehende Tabelle illustriert ein Beispiel für einen automatischen Reinigungszyklus.

Eine Minute nach Beginn des Pyrolysezyklus, spricht die Verriegelungsvorrichtung an und verhindert das Öffnen der Gerätetür. Die Ziffer 12 des Timers beginnt dann zu blinken.

Die Türverriegelung wird erst anschließend aufgehoben, wenn die Temperatur im Backofen wieder unter 300°C gesunken ist. Die Ziffer 12 des Timers erlischt.

13.6.6 Einstellung des Reinigungszyklus mit elektronischer Analoguhr

FUNKTIONENWAHLSCHALTER

DAUER DES REINIGUNGSZYKLUS

Drehen Sie den Funktionenwahlschalter auf das Symbol P Auf dem Display leuchten die Segmente für die auf die aktuelle Uhrzeit folgenden 90 Minuten auf. Wenn Sie innerhalb von ein bis zwei Sekunden die Taste + drücken, können Sie Dauer des Zyklus auf bis zu drei Stunden erhöhen. 6 bis 7 Sekunden, nachdem der Schalter auf das Symbol P gedreht oder die Dauer des Pyrolysezyklus eingestellt wurde, beginnt der Backofen den Zyklus. Auf dem Display blinken zuerst die inneren Segmente, dann die äußeren Segmente und schließlich erlöschen alle Segmente, damit wieder die aktuelle Uhrzeit abgelesen werden kann. Dieses abwechselnde Aufleuchten der Segmente dauert bis zum Ende des Pyrolysezyklus.

Man kann den Start des Pyrolysezyklus bis zu 12 Stunden später veranlassen. Drücken Sie hierzu nach dem Einstellen der Dauer des Pyrolysezyklus die Taste 🎨 und stellen Sie die Uhrzeit für den Beginn des Zyklus mit den Tasten —/ +in. Die inneren Segmente leuchten dann ständig und die äußeren Segmente blinken, bis die aktuelle Uhrzeit der Uhrzeit für den Beginn des Zyklus entspricht. An diesem Punkt beginnt der Zyklus und die Segmente beginnen wie zuvor beschrieben zu blinken.

14.INSTANDSETZUNG

Ab und zu müssen beim Backofen einige Teile repariert oder Verschleißteile wie Dichtung oder Lampe ersetzt werden. Nachstehend finden Sie die detaillierten Anweisungen für jeden dieser Eingriffe.

Vor jedem Eingriff, der den Zugang zu spannungführenden Teilen erfordert, muss das Gerät vom Stromnetz getrennt werden.

14.1 Austauschen der Lampe der Innenbeleuchtung

Schrauben Sie die Schutzabdeckung A entgegen dem Uhrzeigersinn ab und ersetzen Sie die Lampe B durch eine neue Lampe gleichen Typs. Bringen Sie dann die Schutzabdeckung A wieder an.

A B

Ausschließlich Lampen für Backöfen verwenden (T 300°C).

14.2 Ausbau der Gerätetür

14.2.1 Mit beweglichen Hebeln von Typ 1

Bei vollständig geöffneter Tür die Hebel A anheben, bis sie an den Scharnieren B anschlagen, und die Tür auf beiden Seiten in der Nähe der Scharniere greifen. Die Tür um rund 45° anheben und aus ihrem Sitz ziehen. Wenn sich die Scharniere nicht blockiert haben, den Vorgang wiederholen; hierbei beim Anheben der Hebel A die Tür leicht anheben. Zum Wiedereinbauen die Scharniere B in die hierfür vorgesehenen Nuten einführen, die Tür nach unten gleiten lassen, sicherstellen, dass sie in den Nuten C verankert bleibt, und dann die Hebel A nach unten drücken.

14.2.2 Mit beweglichen Hebeln von Typ 2

Die Hebel B anheben und die Tür mit beiden Händen in der Nähe der Scharniere A greifen.

Die Tür um rund 45° anheben und aus ihrem Sitz ziehen. Zum Wiedereinbauen die Scharniere A in die hierfür vorgesehenen Nuten einführen, dann die Tür nach unten gleiten lassen, bis sie aufsitzt, und schließlich die Hebel B ausrasten.

B C A 45° 1)

A B 45° 2)

14.2.3 Ausbau mit Zapfen

Die Tür vollständig öffnen und die Zapfen (beiliegend) von der Innenseite her in die Löcher einsetzen. Die Tür um rund 45° schließen, anheben und aus ihrem Sitz ziehen. Zum Wiedereinbauen die Scharniere in die hierfür vorgesehenen Nuten einführen, dann die Tür nach unten gleiten lassen, bis sie aufsitzt, und schließlich die Zapfen herausziehen.

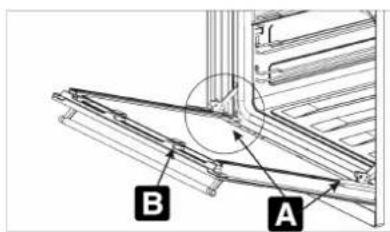

14.3 Ausbau der Verglasung

Es empfiehlt sich darauf zu achten, dass sie stets sauber sind. Die Scheiben, aus denen sich die Tür zusammensetzt, können nach den folgenden Anweisungen vollständig ausgebaut werden, um ihre Reinigung zu erleichtern. Die Tür wie in Abschnitt „14.2 Ausbau der Gerätetür“ beschrieben öffnen und blockieren und dann die drei Scheiben ausbauen. Sie müssen alle in zwei Schritten herausgenommen werden: Man muss die Scheibe zuerst aus der Führung „A“ ziehen (siehe Detail), indem man sie etwas zu sich hin zieht und dann leicht anhebt; anschließend muss sie auch von der Halterung „B“ gelöst werden. Sollte sich die Backofentür während dieses Vorgangs schließen, muss man lediglich eines der Scharniere wie im Abschnitt „14.2 Ausbau der Gerätetür“ beschrieben erneut blockieren. Nun können die Scheiben einzeln gereinigt werden.

A B

Verwenden Sie zur Reinigung Küchenpapier. Hartnäckigen Schmutz können Sie mit einem feuchten Schwamm und einem normalen Reiniger entfernen.

Achtung: Vergewissern Sie sich, bevor Sie die Scheiben herausnehmen, dass Sie die Backofentür wie im Abschnitt „14.2 Ausbau der Gerätetür“ beschrieben blockiert haben. Es kann vorkommen, dass sich die Verriegelung der Backofentür beim Herausnehmen der Scheiben wieder löst. Dann müssen Sie die Backofentür einfach erneut blockieren.

Setzen Sie die Scheiben in derselben Reihenfolge und in derselben Richtung wieder ein, wie Sie sie ausgebaut haben. Drücken Sie die letzte Scheibe mit der Aufschrift „PYROLISE“ zum Blockieren in die Führung A. Die Scheiben sind richtig herum eingesetzt, wenn die Aufschriften auf den Scheiben bei geöffneter Tür lesbar sind. Entriegeln Sie zum Abschluss die Scharniere und schließen Sie die Gerätetür.

Die nachstehende Skizze zeigt die drei ausgebauten Scheiben.

Das Typenschild mit den technischen Daten, der Seriennummer und dem Prüfzeichen ist gut sichtbar auf der Umrandung der Backofentür angebracht.

Das Typenschild darf keinesfalls entfernt werden.

Das Gerät muss gemäß den Sicherheitsvorschriften für elektrische Anlagen geerdet werden.

Wenn das Gerät fest angeschlossen wird, muss die elektrische Zuleitung des Geräts mit einer allpoligen Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm versehen werden, die in einer leicht erreichbaren Position in der Nähe des Geräts anzubringen ist.

Wird das Gerät mit einem Netzstecker an eine Netzsteckdose angeschlossen, ist sicherzustellen, dass beide vom gleichen Typ sind. Keine Reduzierstücke, Adapter oder Abzweigungen verwenden, da sie Überhitzung und Brände verursachen können.

Betrieb mit 220-240 V\~: Ein dreiadriges Kabel vom Typ H05V2V2-F verwenden (Kabelquerschnitt 3 x 1,5 mm²).

An dem an das Gerät anzuschließenden Ende des Kabels muss der Schutzleiter (gelb-grün) mindestens 20 mm länger sein.

1,5 mm² 20 mm

Für den Austausch des Netzkabels muss die rückseitige Abdeckung entfernt werden. Hierzu die Schrauben wie in der nachstehenden Abbildung gezeigt ausschrauben. Der Leiterquerschnitt muss mindestens 1,5 mm2 betragen (Kabel 3 x 1,5). Das Kabel muss Temperaturen bis 90°C standhalten können (h05v2v2-f). Sicherstellen, dass die Kabel richtig verlegt sind. Kabelklemmen zum seitlichen Befestigen am Möbel verwenden, um jeden Kontakt mit dem Backofen zu verhindern.

1 2 3 4 5

15.2 Einbau des Backofens

Das Gerät ist für den Einbau in Möbel aus einem beliebigen temperaturbeständigen Material vorgesehen. Die Maßangaben in den Abbildungen 1, 2 und 3 beachten. Für den Einbau unter eine Arbeitsplatte die Maßangaben in den Abbildungen 1-3 beachten. Für den Einbau unter eine Arbeitsplatte mit einem Kombikochfeld von eventuellen Seitenwänden einen Mindestabstand von 110 mm einhalten (siehe Abbildung 1. Für den Einbau in einen Hochschrank auf Sichthöhe die Maßangaben in den Abbildungen 1-2 beachten. Außerdem berücksichtigen, dass auf der Rückseite oben des Möbels eine Öffnung mit einer Tiefe von 80-90 mm vorzusehen ist. Die 4 Schrauben A in der Geräteumrandung einschrauben (Abb. 1). Beim Einbau unter eine Arbeitsplatte sicherstellen, dass das Möbel auf der Rückseite unten eine Öffnung hat, wie sie in Abbildung 1 zu sehen ist (Pos. B). Für den Einbau und die Befestigung des Kochfelds die Gebrauchsanweisung des jeweiligen Geräts konsultieren.

1 Maßangaben in mm 85÷90 110 560 480÷490 554÷564 583÷585 560 MIN. B 490÷500 554÷564 550 596 575 595 545 21

2 85÷90 583÷585 595 6 21 560

3 583±585 575 595 6 21 560

Keinesfalls die Backofentür als Hebel benutzen, um den Backofen in das Möbel einzusetzen. Die geöffnete Backofentür nicht zu stark belasten.
