BEDIENUNGSANLEITUNG S709X.7 SMEG

1. SICHERHEITS- UND GEBRAUCHSHINWEISE 78
2. INSTALLATION 80
3. BESCHREIBUNG DER BEDIENELEMENTE 82
4. GEBRAUCH DES BACKOFENS 88
5. ERHÄLTLICHES ZUBEHÖR 89
6. EMPFEHLUNGEN ZUM GAREN 90
7. REINIGUNG UND PFLEGE 96
8. WARTUNG 99

ANWEISUNGEN FÜR DEN INSTALLATEUR: Bestimmt für den qualifizierten Techniker, der die Installation, Inbetriebnahme und Sicherheitsprüfung vornimmt.

ANWEISUNGEN FÜR DEN BENUTZER: enthalten Gebrauchsempfehlungen, die Beschreibung der Bedienelemente und Empfehlungen zur Reinigung und Wartung.

1. SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESE GEBRAUCHSANWEISUNG IST EIN FESTER BESTANDTEIL DES GERÄTS UND MUß DESHALB FÜR DIE GANZE LEBENSDAUER DES GERÄTS SORGFÄLTIG UND AN EINEM SICHEREN ORT AUFBEWAHRT WERDEN. WIR EMPFEHLEN, DIE VORLIEGENDE GEBRAUCHSANWEISUNG UND ALLE DARIN ENTHALTENEN HINWEISE VOR DEM ERSTEN GEBRAUCH DES GERÄTS AUFMERKSAM DURCHZULESEN. DIE INSTALLATION MUß VON QUALIFIZIERTEN FACHLEUTEN UNTER EINHALTUNG DER GELTENDEN NORMEN VORGENOMMEN WERDEN. DIESES GERÄT IST FÜR DEN GEBRAUCH IN PRIVATHAUSHALTEN AUSGELEGT UND IST MIT DEN GELTENDEN NORMEN KONFORM. DAS GERÄT HAT FOLGENDE ZWECKBESTIMMUNG: KOCHEN UND ERWÄRMEN VON SPEISEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄSSER GEBRAUCH BETRACHTET.

DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR UNSACHGEMÄßen GEBRAUCH AB.

KEINE VERPACKUNGEN UNBEWACHT IN DER WOHNUNG HERUMLIEGEN LASSEN. TRENNEN SIE DIE VERSCHIEDENEN MATERIALIEN UND LIEFERN SIE SIE DER NÄCHSTGELEGENEN SAMMELSTELLE ZUR SACHGEMÄSSEN ENTSORGUNG AB.

DER ERDANSCHLUß IST OBLIGATORISCH UND MUß NACH DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN AUSGEFÜHRT SEIN.

WIRD DAS GERÄT MIT STECKER UND STECKDOSE AN DAS STROMNETZ ANGESCHLOSSEN, MÜSSEN BEIDE GLEICHER ART SEIN UND GEMÄB DEN GELTENDEN VORSCHRIFTEN AN DAS ZULEITUNGSKABEL MONTIERT WERDEN.

DIE STECKDOSE MUSS AUCH NACH EINBAU DES GERÄTS ZUGÄNGLICH SEIN

DEN STECKER NIE DURCH ZIEHEN AM KABEL HERAUSZIEHEN.

DIE ÖFFNUNGEN, VENTILATIONS- ODER WÄRMEAUSLAßSCHLITZE NIE VERSTOPFEN.

GLEICH NACH DER INSTALLATION IST EINE KURZE PRÜFUNG DES GERÄTS NACH DEN NACHSTEHENDEN ANWEISUNGEN DURCHZUFÜHREN. FUNKTIONIERT DAS GERÄT NICHT ORDNUNGSGEMÄB, ZIEHEN SIE DEN NETZSTECKER UND RUFEN SIE DEN ZUSTÄNDIGEN KUNDENDIENST.

REPARIEREN SIE DAS GERÄT NIE SELBST.

Einleitung

NACH JEDEM GEBRAUCH DES OFENS SICHERSTELLEN, DAß DIE SCHALTERGRIFFE AUF "NULL" (AUSGESCHALTET) STEHEN.

NIE ENTFLAMMBARE GEGENSTÄNDE IN DEN BACKOFEN LEGEN: FALLS ER UNBEABSICHTIGT EINGESCHALTET WIRD, KÖNNTE EIN BRAND AUSBRECHEN.

WÄHREND DES GEBRAUCHS WIRD DER BACKOFEN SEHR HEISS. ACHTEN SIE DARAUF, NICHT HEIZELEMENTE IM BACKOFEN ZU BERÜHREN.

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DER KENNZEICHNUNG IST GUT SICHTBAR AM RAHMEN DER BACKOFENTÜR ANGEBRACHT.

DIESES SCHILD DARF NIE ENTFERNT WERDEN.

DER GEBRAUCH DIESES GERÄTES IST PERSONEN (EINSCHLIESSLICH KINDERN) MIT VERMINDERTEN KÖRPERLICHEN UND GEISTIGEN FÄHIGKEITEN ODER OHNE ERFAHRUNG BEIM UMGANG MIT ELEKTRISCHEN GERÄTEN UNTERSAGT, VORAUSGESETZT DIESE WERDEN NICHT DURCH ERWACHSENE UND FÜR IHRE SICHERHEIT VERANTWORTLICHE PERSONEN BEAUFSICHTIGT BZW. EINGEWIESEN.

DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIKALTGERÄTE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE) GEKENNZEICHNET. DIE RICHTLINIE GIBT DEN RAHMEN FÜR EINE EU-WEIT GÜLTIGE RÜCKNAHME UND VERWERTUNG DER ALTGERÄTE VOR.

VOR DER INBETRIEBNAHME DES GERÄTS MÜSSEN ALLE ETIKETTEN UND SCHUTZFOLIEN INNEN UND AUSSEN ENTFERNT WERDEN.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

2. INSTALLATION

2.1 Stromanschluß

Prüfen Sie, daß die Spannung und der Querschnitt der Zuleitung mit den technischen Daten auf dem am Rahmen der Ofentür angebrachten Typenschild übereinstimmen. Dieses Schild darf nie entfernt werden.

Der Erdanschluß ist obligatorisch und muß nach den Sicherheitsvorschriften für elektrische Anlagen ausgeführt sein.

Wird der Ofen mit einer Steckverbindung angeschlossen, muß geprüft werden, daß Stecker und Steckdose vom gleichen Typ sind. Es sollten keine Reduzierstecker, Adapter oder Mehrfachverteiler verwendet werden, da diese Überhitzen oder brennen können.

Wird das Gerät fest angeschlossen, ist in der Zuleitung an einer gut erreichbaren Stelle in Gerätenähe ein allpoliger Trennschalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen.

Betrieb mit 220-240V\~: ein dreiphasiges Kabel des Typs H05RR-F / H05RN-F (Kabel 3 x 1.5 mm²).

Am Kabelende, das am Gerät befestigt wird, muß der Erdungsleiter (gelb-grün) mindestens 20 mm länger sein.

1.5 mm² 20 mm

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

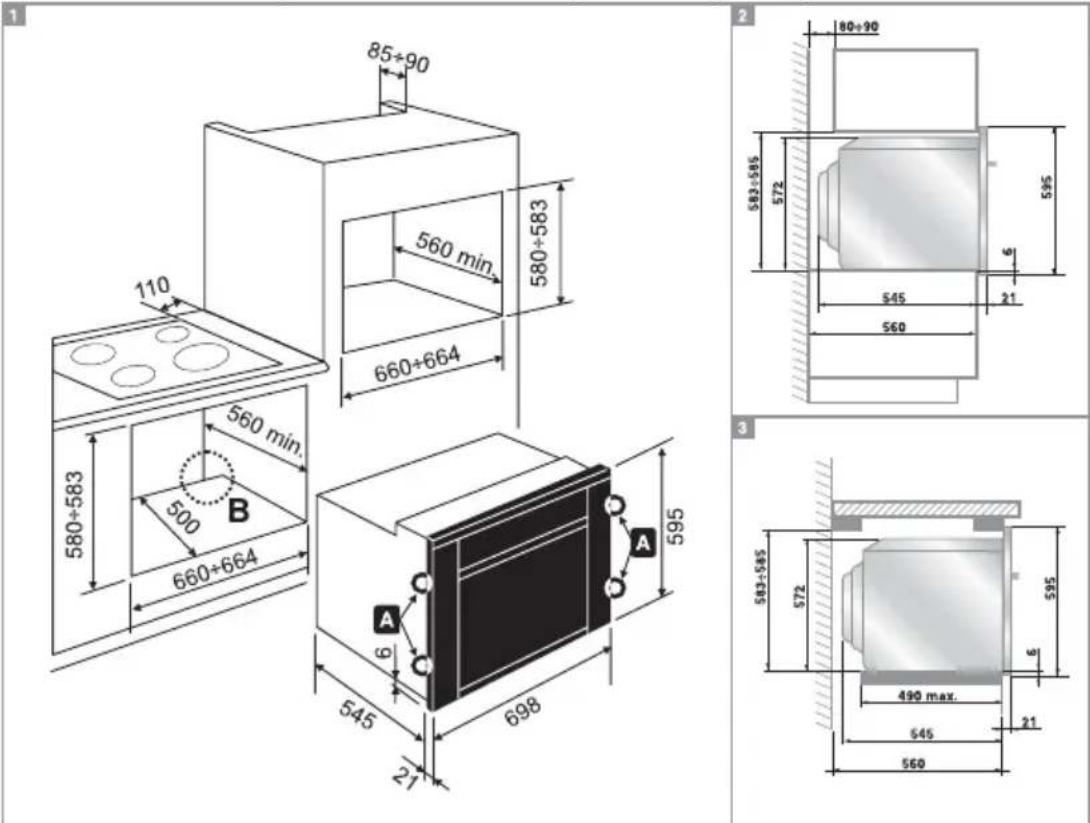

2.2 Einbau des Geräts

Das Gerät ist für Einbaumöbel aus beliebigem Material geeignet, vorausgesetzt, daß dieses hitzebeständig ist. Die in den Abbildungen 1, 2, 3 angegebenen Maße einhalten. Wird das Gerät unter die Arbeitsplatte eingebaut, die in den Abbildungen 1-3 angegebenen Masse einhalten. Beim Einbau unter die Arbeitsplatte mit kombinierten Kochmulden, muß ein Mindestabstand von 110 mm (siehe Abbildung 1) von der eventuellen Seitenwand eingehalten werden. Beim Einbau in einem Hochschrank gelten die Masse der Abbildung 1-2, wobei zu beachten ist, daß das Möbel im oberen/hinteren Teil eine 80-90 mm tiefe Öffnung aufweisen muß. Die 4 Schrauben A im Innern des Rahmens anschrauben (Abb. 1). Für Installationen unter der Abdeckung versichern Sie sich, daß das Möbel im oberen/hinteren Teil eine ähnliche Öffnung wie in Abbildung 1 (Pos. B) gezeigt aufweist. Für den Einbau und die Befestigung der Kochmulde die entsprechende Bedienungsanleitung befolgen.

Verwenden Sie die Backofentür nicht als Hebel zum Einschieben des Geräts in das Möbel. Keinen starken Druck auf die offene Tür ausüben.

Kg

3. BESCHREIBUNG DER BEDIENELEMENTE

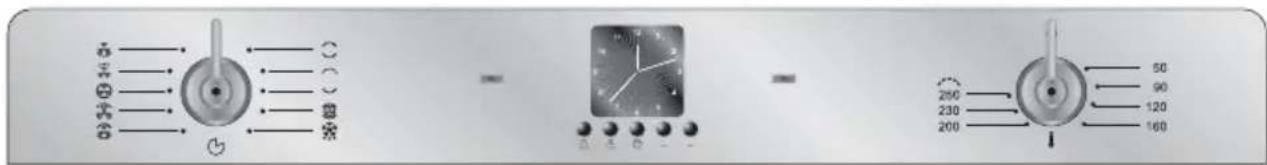

3.1 Schalterblende

Alle Bedienelemente und Anzeigen sind an der Schalterblende zusammengefaßt.

02分 16 50 230 200 50 90 120 160

Genügt es, beim ersten Gebrauch oder nach einer Unterbrechung der Stromzufuhr für 1 bis 2 Sekunden die Haupttaste ( ^® ) gedrückt zu halten, um den Backofen zum Garen freizugeben.

FUNKTIONSWAHLSCHALTER

Den Schalter in eine der beiden Richtungen auf die gewünschte Funktion stellen. Die Symbole haben die folgende Bedeutung.

KEINE FUNKTION EINGESTELLT

OBER-/UNTERHITZE

GROßFLÄCHENGRILL

NORMALGRILL

UMLUFT MIT GROßFLÄCHENGRILL

UNTERHITZE + HEIBLUFT HEIZELEMENT

HEIBLUFT HEIZELEMENT

OBER- UND UNTERHITZE + UMLUFT

FUNKTION UNTERER WIDERSTAND + VENTILATOR

TEMPERATURWÄHLER

Zum Einstellen der Backofentemperatur den Schalter im Uhrzeigersinn drehen und beliebig auf eine Temperatur von 50° bis 250°C stellen.

250 230 200 50 90 120 160

THERMOSTAT-KONTROLLAMPE (ORANGE)

Ihr Aufleuchten bedeutet, daß der Backofen gerade vorgeheizt wird. Wenn sie erlischt, wurde die voreingestellte Temperatur erreicht.

Das gleichmäßige Blinken zeigt an, daß die Backofentemperatur laufend auf dem eingestellten Wert gehalten wird.

BETRIEBSKONTROLLEUCHTE (GRÜN)

Diese Lampe leuchtet auf sobald an irgendeinem Element des Backofens Spannung anliegt.

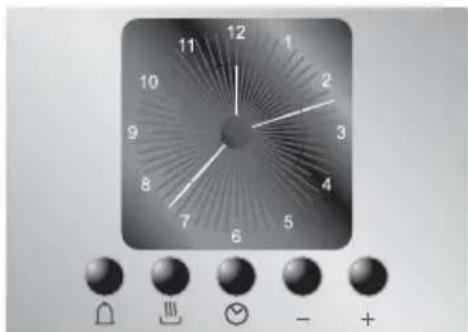

3.2 Elektronische Analoguhr (nur bei einigen Modellen)

TASTE KURZZEITWECKER

TASTE ABSCHALTAUTOMATIK

EINSTELLUNG UHRZEIT UND RÜCKSETZUNG

TASTE UHRZEIT ZURÜCK

TASTE UHRZEIT VOR

3.2.1 Einstellung der Uhrzeit

Beim ersten Gebrauch des Backofens oder nach einer Unterbrechung der Stromzufuhr blinkt das Display regelmäßig intermittierend. Wenn Sie die Taste ☑ für 1 bis 2 Sekunden gedrückt halten, hört das Blinken des Displays auf und Sie können die Einstellung der aktuellen Uhrzeit vornehmen. Wenn Sie die Tasten zum Vor- oder Zurückstellen der Uhrzeit – bzw. + drücken, wird der Wert bei jedem einzelnen Tastendruck um eine Minute erhöht oder verringert.

Drücken Sie solange eine der beiden Tasten zum Vor- oder Zurückstellen, bis die korrekte Uhrzeit erscheint. 6 bis 7 Sekunden nach dem letztem Tastendruck startet die Uhr ab dem eingestellten Zeitpunkt.

Das Signal ertönt am Ende jeder Programmierung und besteht aus 8 akustischen Signaltönen, die sich 3 bis 4 Mal mit Zeitabstand von ca. 1 1/2 Minuten wiederholen. Es kann zu jedem Zeitpunkt durch das Drücken irgendeiner beliebigen Taste unterbrochen werden.

3.2.2 Kurzzeitwecker

Mit dieser Funktion wird der Garvorgang nicht unterbrochen, sondern durch sie wird lediglich das Signal in Betrieb gesetzt.

- Durch das Drücken der Taste 📄 wird das Display erleuchtet und erscheint so wie in Abbildung 1;

- Drücken Sie innerhalb von 6 bis 7 Sekunden die Tasten + oder -, um den Kurzzeitwecker einzustellen. Bei jedem Tastendruck erleuchtet oder erlischt 1 äußeres Segment; dieses steht für 1 Garminute. (In Abbildung 2 sind 10 Garminuten dargestellt).

- 6 bis 7 Sekunden nach dem letztem Tastendruck startet die Rückwärtszählung bis zum Einsetzen des Signals.

- Während der Rückwärtszählung können Sie die aktuelle Uhrzeit einsehen, indem Sie 1 Mal die Taste 🔒 drücken; wenn Sie sie erneut drücken, erscheint auf dem Display wieder der Kurzzeitwecker.

- Nach Ablauf der Rückwärtszählung müssen Sie den Backofen von Hand abstellen, indem Sie den Temperaturwahlschalter und den Funktionenwahlschalter auf 0 drehen.

3.2.3 Programmierung

Gardauer: Durch das Drücken der 2. Taste können Sie die Gardauer einstellen. Bevor Sie die Einstellung vornehmen, müssen Sie den Temperaturwahlschalter auf die gewünschte Gartemperatur und den Funktionenwahlschalter auf eine beliebige Position drehen. Gehen Sie zur Einstellung der Gardauer wie folgt vor:

• Halten Sie 1 bis 2 Sekunden die Taste gedrückt; der Zeiger stellt sich auf Position 12 (Abb. 1).
• Über die Tasten – und + können Sie die Gardauer einstellen: durch jeden Druck auf die Taste + fügen Sie der Gardauer 1 Minute hinzu und für alle 12 Minuten erleuchtet ein neues inneres Segment (in Abbildung 2 ist die Dauer von 1 Stunde dargestellt).
• Wenn die gewünschte Dauer eingestellt ist, startet der Garvorgang ca. 6 Sekunden nach dem letzten Druck auf die Tasten — bwz. +
• Wenn das Garen eingesetzt hat, erscheinen auf dem Display sowohl die aktuelle Uhrzeit, die von leuchtenden Segmenten dargestellt wird, als auch die Minuten, die noch bis zum Ende des Garens fehlen, welche von blinkenden Segmenten dargestellt werden (jedes blinkende Segment steht für 12 restliche Garminuten).
• Am Ende der Garzeit setzt der Timer die Heizelemente des Backofens außer Betrieb, es ertönt das Signal und die Zahlen blinken auf dem Anzeigefeld.
• Sie können auch die Dauer auf Null stellen, indem Sie das eingestellte Programm wieder zurücksetzen; dies erreichen Sie, indem Sie die Haupttaste ⚙ 1 oder 2 Sekunden gedrückt halten; dadurch wird die eingestellte Dauer gelöscht und Sie müssen den Backofen von Hand ausschalten.

Achtung: Es ist nicht möglich, eine Gardauer von mehr als 6 Stunden einzugeben

Garbeginn: Neben der Einstellung der Gardauer können Sie auch den Zeitpunkt des Garbeginns festsetzen (mit einer Startverzögerung von höchstens 12 Stunden im Vergleich zur aktuellen Uhrzeit). Gehen Sie zur Einstellung des Garzeitbeginns bzw. Garzeitendes wie folgt vor:

– Stellen Sie die Gardauer ein wie im vorigen Abschnitt beschrieben.
- Drücken Sie innerhalb von 6 bis 7 Sekunden nach dem letzten Druck auf die Tasten — bwz. +erneut die Taste um den Zeitpunkt des Garbeginns festzusetzen. Auf dem Display erscheint nun die aktuelle Uhrzeit mit erleuchteten inneren Segmenten, die das Ende der Garzeit anzeigen. Stellen Sie — und +den Zeitpunkt des Garbeginns ein.
- 6 bis 7 Sekunden nach dem letzten Tastendruck zeigt das Display die aktuelle Uhrzeit an sowie die Zeitpunkte des Garbeginns und des Garendes, die durch die erleuchteten inneren Segmente dargestellt werden. Solange die aktuelle Uhrzeit nicht mit dem Zeitpunkt des Garbeginns übereinstimmt, leuchten die Segmente auf dem Display; sobald die aktuelle Uhrzeit den zuvor eingestellten Zeitpunkt des Garbeginns erreicht, beginnen alle inneren Segmente zu blinken und zeigen damit an, dass der Garvorgang im Backofen eingesetzt hat.
- Am Ende des Garvorgangs setzt der Timer die Heizelemente des Backofen außer Betrieb; es ertönt das Signal und auf dem Anzeigefeld blinken die Zahlen.
- Zur Rückstellung des gesamten eingestellten Programms müssen Sie 1 oder 2 Sekunden die Haupttaste ☑: gedrückt halten: wenn der Garvorgang bereits eingesetzt hat, müssen Sie den Backofen von Hand ausschalten.
- Auf der Abbildung rechts sehen Sie das Beispiel einer Programmierung: die aktuelle Uhrzeit ist 7:06, der Zeitpunkt des Garbeginns ist auf 8 Uhr und der des Garendes auf 9 Uhr festgesetzt.
- Wenn es 8 Uhr ist, beginnen die inneren Segmente zwischen 8 und 9 Uhr zu blinken und der Stundenzeiger bleibt stehen.

Achtung: Damit die Garzeit im Backofen gemäß der eben beschriebenen Programmierung beginnt, müssen Sie den Temperaturwahlschalter und den Funktionenwahlschalter immer auf die gewünschte Temperatur und die gewünschten Funktionen drehen.

4. GEBRAUCH DES BACKOFENS

Genügt es, beim ersten Gebrauch oder nach einer Unterbrechung der Stromzufuhr für 1 bis 2 Sekunden die Haupttaste (◦) gedrückt zu halten, um den Backofen zum Garen freizugeben.

4.1 Warnungen und allgemeine Ratschläge

Bei der erstmaligen Backofenverwendung empfiehlt es sich, diesen so lange auf Höchsttemperatur (250°C) aufzuheizen, bis die eventuellen, herstellungsbedingten Ölrückstände verbrannt sind, da es ansonsten zu Geschmacksübertragungen kommen könnte.

Zum Backen/Braten den Boden des Garraums nicht mit Aluminium- oder Stanniolfolie abdecken und keine Töpfe oder Bleche direkt auf den Garraumboden stellen, da sonst die Emailbeschichtung beschädigt wird. Wenn man Backfolie verwendet, muss man sie so anordnen, dass sie die Zirkulation der heißen Luft im Backofen nicht behindert.

Damit der eventuell im Backofen entstandene Dampf allmählich austreten kann, die Tür in zwei Zügen öffnen: 4-5 Sekunden lang halboffen lassen (ca. 5 cm) und dann ganz öffnen.

Falls die Ofentür während der Garzeit geöffnet werden muß, so sollte dies möglichst schnell wieder geschlossen werden, um ein zu starkes Absinken der Ofentemperatur zu verhindern.

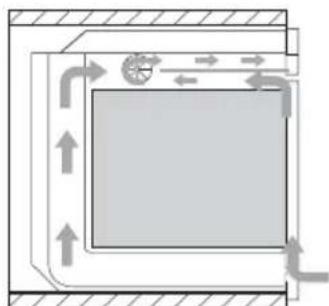

Das Gerät verfügt über ein Kühlsystem, das beim Einschalten des Ofens zugeschaltet wird.

Die Lüfter sorgen für einen normalen Luftstrom, der über der Backofentür ausströmt und auch für eine kurze Zeit nach dem Abstellen des Ofens weiter laufen kann.

4.3 Innenbeleuchtung

Zum Einschalten den Funktionsschalter auf eine beliebige Position stellen.

5. ERHÄLTLICHES ZUBEHÖR

Der Backofen verfügt über 4 Schienen zum Einschieben der Behältnisse und Roste in verschiedener Höhe.

Die Verfügbarkeit einiger Zubehörteile ist von der Ausstattung der einzelnen Modelle abhängig.

Einschubrost: als Auflage für das Koch- und Backgeschirr.

Einlagerost: Wird zum Garen von Speisen, die tropfen könnten, auf eine Fettpfanne gelegt.

Fettpfanne: Zum Backen und Auffangen des Fettes, das von den auf dem Gitterrost liegenden Speisen herunter tropft.

Backblech: Zum Backen von Torten, Pizzen und Gebäck..

Obere Schutzabdeckung: zieht man sie heraus, kann man den Backraum leichter reinigen.

Griffzange aus verchromtem Rundeisen: Zum Herausnehmen der heißen Gitter und Behältnisse.

Grillspieß: Zum Braten von Hähnchen, Würsten und allen jenen Speisen, die auf allen Seiten gleichmäßig gebraten werden müssen.

Drehspießhalterung: wird vor der Verwendung des Drehspießes in die Löcher der Auffangschale gesteckt.

Bei den autorisierten Kundendienstzentren sind die Originalzubehörteile erhältlich.

6. EMPFEHLUNGEN ZUM GAREN

wenn das Vorheizen des Ofens erforderlich ist, empfiehlt sich dafür die Verwendung von Um- oder Heißluft bei einer um 30-40 °C über der gewünschtenGartemperatur liegenden Einstellung des Thermostatschalters. Dadurch kann die Garzeit sowie der Energieverbrauch reduziert werden.

Während der Garzeit muß die Ofentür geschlossen sein

6.1 Traditionelles Garen (Multifunktionsmodelle)

Dieses klassische System mit Ober- und Unterhitze ist zum Garen von Speisen auf nur einer Ebene geeignet. Der Backofen muß dazu vorgeheizt werden, bis die gewünschte Temperatur erreicht ist. Das Back-/Kochgut erst nach Verlöschen der Kontrollampe des Thermostats in den Ofen einschieben.

Tiefkühlfleisch kann ohne Auftauen in den Backofen gegeben werden. Als einzige Vorsichtsmaßnahme eine um ca. 20°C niedrigere Temperatur und um ca. 1/4 längere Kochzeit wählen als beim Frischfleisch. Sehr fettes Fleisch kann in den kalten Backofen gegeben werden.

6.2 Garen mit Heissluft (Multifunktionsmodelle)

Anweisungen für den Benutzer

Dieses System ist zum Garen auf mehreren Ebenen und verschiedener Speisen geeignet (Fisch, Fleisch usw.), ohne daß der Geruch und Geschmack übertragen wird. Die Heißluft gewährleistet eine gleichmäßige Verteilung der Hitze.

6.5 Behutsames Garen (nur bei einigen Modellen)

FUNKTIONSWAHLSCHALTER
THERMOSTAT-SCHALTER	50 ÷ 250°C

Für Kleingebäck und Kuchen mit nassem Belag, mit wenig Zucker und feuchte Süßspeisen in Formen. Ausgezeichnet auch, wenn Speisen unten fertigzugaren sind, und für Garvorgänge, die vornehmlich Unterhitze verlangen. Es empfiehlt sich, die Form auf der untersten Schiene einzuschieben.

6.6 Auftauen (Multifunktionsmodelle)

FUNKTIONSWAHLSCHALTER
THERMOSTAT-SCHALTER AUF			0

Durch die Bewegung der Luft bei Raumtemperatur werden die Speisen schnell aufgetaut.

Das Auftauen bei Raumtemperatur bieten den Vorteil, daß sich der Geschmack und das Aussehen der Speisen nicht verändern.

6.7 Grillen am Drehspieß

BETRIEBSSCHALTER

THERMOSTAT-SCHALTER AUF

200

Das Fleischstück aufspießen und mit den Gabeln und den Schrauben A befestigen. Den Spießhalter B in die Löcher der Auffangschale F einschieben. Den Griff D entfernen und den Spieß in die Scheibe E einstecken, so daß er in der Aussparung des Spießhalters B rechts geführt wird. Nun die Auffangschale ganz in den Backofen schieben, bis die Spießspitze des Halters B links in der Führung C des Drehmotors in der Rückwand des Ofens steckt. Wenig Wasser in die Auffangschale geben, damit sich kein Rauch bildet.

Während der Garzeit muß die Ofentür geschlossen sein und die Heizzeit darf 60 Minuten nicht überschreiten.

Das regelmäßige Blinken der Thermostat-Kontrollampe beim Garen ist normal und zeigt die laufende Beibehaltung der Backofentemperatur an.

Die Garzeiten, insbesondere für Fleisch, hängen von der Dicke und der Qualität des Produkts sowie dem Geschmack des Verbrauchers ab.

TRADITIONELLES GAREN

	SCHIENENPOSITIONVON UNTEN	TEMPERATUR(°C)	ZEITIN MINUTEN (*)
TEIGWAREN
LASAGNE	2 - 3	210 - 230	30
NUDELAUFLAUF	2 - 3	210 - 230	40
FLEISCH
KALBSBRATEN	2	170 - 200	30 - 40 / KG.
RINDSBRATEN	2	210 - 240	30 - 40 / KG.
SCHWEINEBRATEN	2	170 - 200	30 - 40 / KG.
HÄHNCHEN	2	170 - 200	45 - 60
ENTE	2	170 - 200	45 - 60
GANS - TRUTHAHN	2	140 - 170	45 - 60
KANINCHEN	2	170 - 200	50 - 60
LAMMKEULE	2	170 - 200	40 - 50
FISCH 1 - 2 170 - 200 NACH
			GRÖßE
PIZZA 1 - 2 210 - 240 40 - 45
BACKWERK
MÜRBETEIG	1 - 2	170 - 200	15 - 20
RÜHRKUCHEN	1 - 2	165	35 - 45
HÖRNCHEN	1 - 2	170 - 200	40 - 45
OBSTKUCHEN	1 - 2	170 - 200	20 - 30
BISQUITBODEN	1 - 2	170	60
APFELTORTE	1 - 2	190	60
REISTORTE	1 - 2	180	60

(*) = BEI VORGEHEIZTEM BACKOFEN

GRILLEN

	SCHIENENPOSITIONVON UNTEN	ZEIT IN MINUTEN
ERSTE SEITE ZWEITE SEITE
SCHWEINEKOTELETT	4	7 - 9	5 - 7
SCHWEINEFILET	3	9 - 11	5 - 9
RINDSFILET	3	9 - 11	9 - 11
LEBERSCHEIBEN	4	2 - 3	2 - 3
KALBSSSCHNITZEL	4	7 - 9	5 - 7
HÄHNCHENHÄLFTE	3	9 - 14	9 - 11
BRATWURST	4	7 - 9	5 - 6
FRIKADELLEN	4	7 - 9	5 - 6
FISCHFILET	4	5 - 6	3 - 4
TOAST	4	2 - 4	2 - 3

GAREN MIT UM- ODER HEISSLUFT

	SCHIENENPOSITIONVON UNTEN	TEMPERATUR(°C)	ZEITIN MINUTEN
TEIGWAREN
LASAGNE	2	190 - 210	20 - 25
NUDELAUFLAUF	2	190 - 210	25 - 30
TEIGWAREN UND REIS	2	190 - 220	20 - 25
FLEISCH
KALBSBRATEN	2	150 - 170	65 - 90
SCHWEINEBRATEN	2	150 - 160	70 - 100
RINDSBRATEN	2	160 - 170	65 - 90
RINDSFILET	2	160 - 180	35 - 45
LAMMBRATEN	2	130 - 150	100 - 130
ROASTBEEF	2	170 - 180	40 - 45
BRATHÄHNCHEN	2	170	70 - 90
ENTENBRATEN	2	160 - 170	100 - 160
TRUTHAHNBRATEN	2	150 - 160	160 - 240
KANINCHENBRATEN	2	150 - 160	80 - 100
HASENBRATEN	2	160 - 170	30 - 50
TAUBENBRATEN	2	140 - 170	15 - 25
FISCH 2 - 3 150 - 170 NACH
			GRÖBE
PIZZA	2 - 3	210 - 240	30 - 50
BROT	2 - 3	190 - 210	40
TOAST	1 - 2	220 - 240	7
BACKWERK
RÜHRKUCHEN	2 - 3	150 - 170	35 - 45
OBSTKUCHEN	2 - 3	170 - 190	40 - 50
HÖRNCHEN	2 - 3	160 - 170	40 - 60
MÜRBETEIG	2 - 3	170 - 180	20
REISTORTE	2 - 3	170	60
APFELTORTE	2 - 3	180	60
BISQUITBODEN	2 - 3	160	60

7. REINIGUNG UND PFLEGE

DAS GERÄT NICHT MIT EINEM DAMPFSTRAHL REINIGEN.

Bevor am Backofen Arbeiten irgendwelcher Art durchgeführt werden, ist die Stromzufuhr abzustellen.

7.1 Reinigung des Edelstahls

Um das Aussehen des Edelstahls möglichst lange zu erhalten, empfiehlt sich die regelmäßige Reinigung, wenn möglich nach jeder Benutzung.

7.1.1 Normale tägliche Reinigung

Zur Reinigung und Erhaltung der Edelstahlflächen ausschließlich spezifische Produkte verwenden, die nicht kratzen und keine chlorhaltigen Säuren enthalten.

Gebrauchsanweisung: Das Reinigungsmittel auf einen feuchten Lappen geben und die Oberfläche damit reinigen, sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.

7.1.2 Speisereste oder -flecken

Unter keinen Umständen Metallschwämme oder schneidende Schaber verwenden, damit die Oberfläche nicht beschädigt wird. Verwenden Sie normale, nicht kratzende Produkte für Edelstahl, weiche, nicht kratzende Schwämme und eventuell Holz- oder Kunststoffgeräte. Sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben. Das Eintrocknen von zuckerhaltigen Speiseresten (wie z.B. Marmelade) im Innern des Ofens ist zu vermeiden. Trocknen sie allzu lang im Ofen, könnten sie das Email im Innern des Ofens schwer beschädigen.

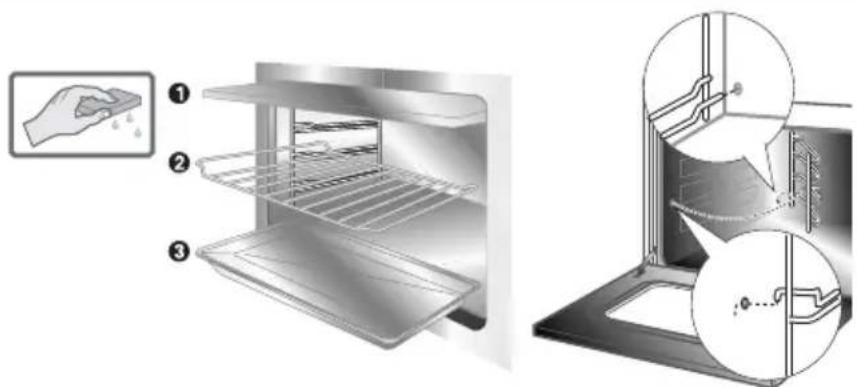

7.2 Reinigung der Backöfen (Katalyseset)

Den Backofen abkühlen lassen und regelmäßig reinigen. dazu alle demontierbaren Teile herausnehmen.

• Die Backofengitter und seitlichen Führungen mit warmem Wasser und nicht kratzendem Reinigungsmittel reinigen, spülen und trocknen.
- Es empfiehlt sich, den Backofen ungefähr 15 bis 20 Minuten einzuschalten, falls spezifische Produkte zum Entfernen der Rückstände im Backraum verwendet wurden.

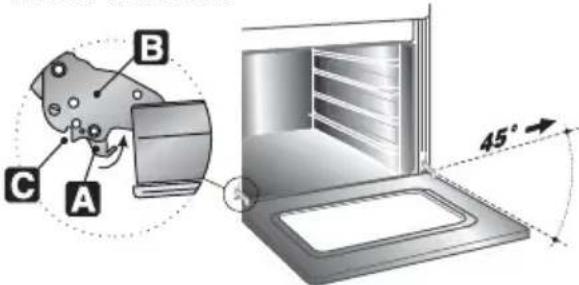

- Zur Erleichterung der Reinigung kann die Tür ausgebaut werden (siehe S. 8.2)

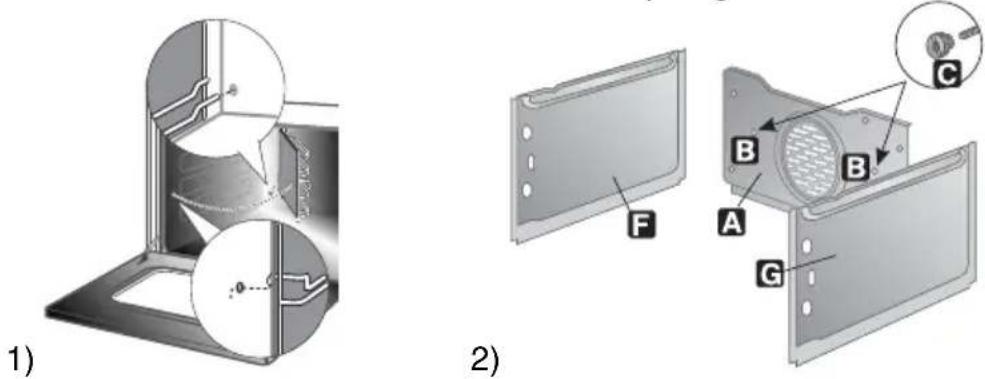

7.3 Katalyse-Set (nur bei einigen Modellen)

Der Hauptofen verfügt über permanent selbstreinigende Emailbleche. Diese Bleche erlauben die mühelose Reinigung des Backofens und gewährleisten auf Dauer seinen einwandfreien Betrieb.

7.3.1 Gebrauch des Katalyse-Sets

Damit der Backofeninnenraum stets frei von Speiseresten und unangenehmen Gerüchen ist, empfiehlt es sich, in regelmäßigen Zeitabständen das leere Gerät für die Dauer von 30 bis 60 Minuten mit einer Temperatur von weniger als 200°C einzuschalten, da auf diese Weise die vorhandenen Rückstände auf den selbstreinigenden Blechen oxidiert werden. Nachdem man den Backofen dann hat abkühlen lassen, können diese Rückstände mit einem feuchten Schwamm entfernt werden.

7.3.2 Pflege des Katalyse-Sets

Vom Gebrauch von Scheuerpasten und gewöhnlichen Reinigungsmitteln zur Reinigung der Bleche wird abgeraten. Man sollte lediglich einen feuchten Schwamm verwenden, um die spezielle Emailschicht auf den Blechen nicht zu beschädigen.

Anweisungen für den Benutzer

7.3.3 Ausbau des Katalyse-Sets

1. Die seitlichen Einschubgitter herausnehmen (Abb. 1).
2. Die Seitenbleche "F" und "G" herausziehen (Abb. 2).
3. Gewindering "C" ausschrauben und das hintere Blech "A" herausnehmen (Abb. 2).
4. Montieren Sie die Bleche wieder in ihre ursprüngliche Position.

7.4 Ofentürfenster

Es empfiehlt sich, das Ofentürfenster immer sauber zu halten. Dazu Küchenpapier oder bei hartnäckigem Schmutz einen feuchten Schwamm und ein normales Reinigungsmittel verwenden.

8. WARTUNG

Von Zeit zu Zeit benötigt der Backofen kleinere Wartungsarbeiten oder den Austausch von Verschleißteilen wie Dichtungen, Glühlampen usw. Es folgen einige spezifische Anweisungen dazu.

Vor allen Arbeiten die Stromzufuhr zum Gerät abstellen.

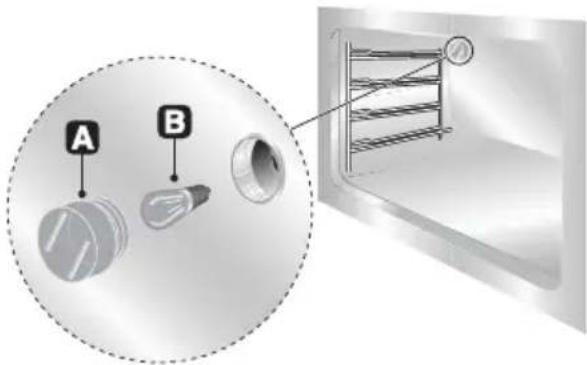

8.1 Austauschen der Backofenlampe

Die Schutzabdeckung A im Gegenuhrzeigersinn ausdrehen, die Lampe B (im 8-Funktionen-Modell mit Glasblende die Halogenlampe C ersetzen) mit einer äquivalenten Lampe ersetzen. Schutzabdeckung A wieder montieren.

A B

Nur Backofenlampen (T 300°C) verwenden.

8.2 Ausbauen der Backofentür

8.2.1 Mit beweglichen Hebeln des Typs 1

Bei vollständig geöffneter Tür die Hebel A der zwei Scharniere anheben, bis sie an den Scharnieren B anschlagen, und die Tür auf beiden Seiten in der Nähe der Scharniere greifen. Die Tür um rund 45° anheben und aus ihrem Sitz ziehen. Sollten sich die Scharniere nicht blockiert haben, den Vorgang wiederholen; hierbei beim Anheben der Hebel die Tür leicht anheben. Zum Wiedereinbauen die Scharniere B in die hierfür vorgesehenen Nuten einführen, die Tür nach unten gleiten lassen, sicherstellen, dass sie in den Nuten C verankert bleibt, und dann die Hebel A nach unten drücken.

A B C 45°

8.2.2 Ausbau mit Zapfen

Die Tür vollständig öffnen und die Zapfen (beiliegend) von der Innenseite her in die Löcher einsetzen. Die Tür um rund 45° schließen, anheben und aus ihrem Sitz ziehen. Zum Wiedereinbauen die Scharniere in die hierfür vorgesehenen Nuten einführen, dann die Tür nach unten gleiten lassen, bis sie aufsitzt, und schließlich die Zapfen herausziehen. Sollten die Zapfen verloren gegangen sein, kann man auch zwei Schraubendreher verwenden.

8.3 Dichtung der Backofentür

Für eine eingehendere Reinigung der Backöfen ist die Dichtungen der Backofentür abmontierbar. Bevor die Dichtung abmontiert wird, muß die Tür wie vorstehend beschrieben entfernt werden. Danach die an den Ecken befindlichen Zungen wie in der Abbildung gezeigt anheben.

Nach beendeter Reinigung die Dichtung wieder montieren, wozu die Längsseite waagrecht gehalten und die Zungen von oben beginnend in die entsprechenden Löcher eingeführt werden.
