BEDIENUNGSANLEITUNG SFP99X-1 SMEG

1.1 Allgemeine Sicherheitshinweise 82
1.2 Typenschild 83
1.3 Haftung des Herstellers 83
1.4 Zweck des Gerätes 83
1.5 Entsorgung 83
1.6 Dieses Bedienungshandbuch 84
1.7 Wie man dieses Bedienungshandbuch lesen muss 84

2 Beschreibung 85

2.1 Allgemeine Beschreibung 85
2.2 Bedienblende 85
2.3 Weitere Teile 86
2.4 Verfügbares Zubehör 87

3 Gebrauch 88

3.1 Hinweise 88
3.2 Erster Gebrauch 88
3.3 Gebrauch der Zubehörteile 89
3.4 Gebrauch des Backofens 89
3.5 Ratschläge zum Garen 91
3.6 Programmieruhr 92

4 Reinigung und Wartung 97

4.1 Hinweise 97
4.2 Reinigung der Oberflächen 97
4.3 Tägliche Reinigung 97
4.4 Flecken oder Speiserückstände 97
4.5 Ausbau der Backofentür 98
4.6 Reinigung der Türverglasung 98

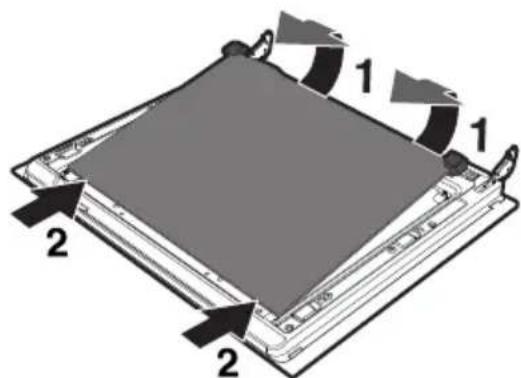

4.7 Ausbau der Innenverglasung 99
4.8 Reinigung des Ofeninneren 100
4.9 Pyrolyse: Automatische Ofenreinigung 101
4.10 Außergewöhnliche Wartung 102

5 Installation 104

5.1 Elektrischer Anschluss 104
5.2 Austausch des Kabels 104

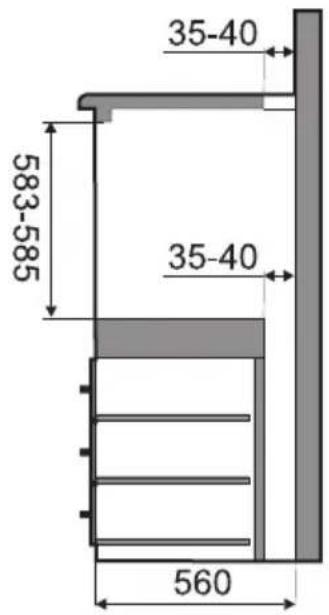

5.3 Positionierung 105

1 Hinweise

1.1 Allgemeine Sicherheitshinweise

Personenschäden

• Das Gerät und seine zugänglichen Teile erhitzen sich stark während des Gebrauchs.
  • Die Heizelemente während des Betriebs nicht berühren.
• Kinder unter 8 Jahren dürfen sich nicht in der Nähe des Gerätes aufhalten, wenn sie nicht kontinuierlich beobachtet werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Dieses Gerät darf verwendet werden von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, die keine Erfahrung im Umgang mit Elektrogeräten haben, sofern diese von Erwachsenen, die für ihre Sicherheit verantwortlich sind, angewiesen oder beaufsichtigt werden.
• Niemals versuchen, eine Flamme oder einen Brand mit Wasser zu löschen. Das Gerät ausschalten und die Flamme mit einem Deckel oder einer Löschdecke abdecken.
  • Die Reinigung und Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

• Keine spitzen Gegenstände aus Metall (Besteck oder Küchenhelfer) in die Öffnungen einführen.

• Das Gerät nach dem Gebrauch ausschalten.

• Keine Veränderungen an diesem Gerät vornehmen.
  • Die Installation und die Wartungseingriffe müssen von qualifiziertem Fachpersonal und unter Berücksichtigung der geltenden Normen vorgenommen werden.
• Niemals versuchen, das Gerät ohne den Eingriff eines qualifizierten Technikers zu reparieren.
• Ist das Netzkabel beschädigt, muss unverzüglich der technische Kundendienst kontaktiert werden, der dasselbe austauschen wird.
• Den Stauraum nicht öffnen, solange der Backofen eingeschaltet und noch heiß ist.
• Nach der Verwendung des Ofens können die Gegenstände im Inneren des Stauraums sehr heiß sein.

Schäden am Gerät

• Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der Teile aus Glas verwenden (z.B. Scheuerpulver, Fleckenentferner oder Metallschwämme).
• Roste und Backbleche müssen in die seitlichen Schienen bis zum Anschlag eingesetzt werden. Die mechanischen Sicherheitssperren vermeiden ein ungewolltes Herausziehen des Rostes und müssen immer nach unten und zur Rückseite des Ofens gerichtet sein.

• Eventuell Kochbesteck aus Holz oder Kunststoff verwenden.
- Es ist verboten, sich auf das Gerät zu setzen.
• Das Gerät nicht mit einem Dampfstrahl reinigen.
- Öffnungen, Lüftungsschlitze und Wärmeauslasse nicht abdecken.
- Das Gerät während Garvorgängen, bei denen Fette oder Öle freigegeben werden können, nicht unbeaufsichtigt lassen.
- Keine Gegenstände auf den Kochflächen zurücklassen.
- Dieses Gerät darf nicht als Raumheizer benutzt werden.
- Alle übergelaufenen Speisen oder Reste von vorherigen Garvorgängen entfernen.

Für dieses Gerät

• Vor dem Austausch der Lampe die Stromzufuhr des Gerätes unterbrechen.
• Es muss vermieden werden, sich an die offene Tür anzulehnen oder sich darauf zu setzen.
• Sicherstellen, dass keine Gegenstände in der Tür stecken bleiben.

1.2 Typenschild

- Das Typenschild enthält technische Daten sowie die Seriennummer und das Prüfzeichen. Das Typenschild auf keinen Fall entfernen.

1.3 Haftung des Herstellers

Der Hersteller haftet nicht für Personen- und Sachschäden, die auf die folgenden Ursachen zurückzuführen sind:

• die zweckwidrige Verwendung des Gerätes;
• die Nichtbeachtung der Vorschriften dieses Bedienungshandbuches;
- unbefugte Änderungen auch nur einzelner Gerätekomponenten;
• die Verwendung von nicht originalen Ersatzteilen.

1.4 Zweck des Gerätes

• Das Gerät ist zum Garen von Speisen in Privathaushalten bestimmt. Jeder andere Gebrauch wird als zweckwidrig angesehen.
• Das Gerät ist nicht für den Betrieb mit externen Zeitschaltuhren oder mit Fernbedienungssystemen vorgesehen.

1.5 Entsorgung

Dieses Gerät muss getrennt von anderen Abfällen gesammelt werden (Richtlinien 2002/95/EG, 2002/96/EG, 2003/108/EG). Dieses Gerät enthält, gemäß der gültigen europäischen Richtlinien, keine nennenswerte Menge an gesundheits- und umweltschädlichen Stoffen.

Um das Gerät zu entsorgen:

- Das Netzkabel abschneiden und es zusammen mit dem Stecker entfernen.

Elektrische Spannung Stromschlaggefahr

• Die Stromzufuhr unterbrechen.
• Das Netzkabel von der elektrischen Anlage trennen.

Hinweise

- Das Gerät bei geeigneten Sammelstellen für elektrische und elektronische Abfälle abgeben, oder es beim Kauf eines gleichwertigen Gerätes im Verhältnis eins zu eins an den Händler zurückgeben.

Die Verpackung unserer Produkte ist aus recyclingfähigem und umweltfreundlichem Material gefertigt.

• Die Verpackungsmaterialien bei geeigneten Sammelstellen abgeben.

Verpackungen aus Plastik Erstickungsgefahr

• Die Verpackung oder Teile davon nicht unbeaufsichtigt lassen.
- Vermeiden, dass Kinder mit den Plastikbeuteln der Verpackung spielen.

1.6 Dieses Bedienungshandbuch

Das vorliegende Bedienungshandbuch ist ein fester Bestandteil des Gerätes und ist deshalb für die ganze Lebensdauer des Gerätes sorgfältig und in Reichweite aufzubewahren.

Dieses Bedienungshandbuch vor der Benutzung des Gerätes sorgfältig durchlesen.

1.7 Wie man dieses Bedienungshandbuch lesen muss

In diesem Bedienungshandbuch werden die folgenden Konventionen verwendet:

Hinweise

Allgemeine Informationen über dieses Bedienungshandbuch, die Sicherheit und die Entsorgung.

Beschreibung

Beschreibung des Gerätes und der Zubehörteile.

Gebrauch

Informationen über den Gebrauch des Gerätes und der Zubehörteile, Ratschläge zum Garen.

Reinigung und Wartung

Anweisungen zur richtigen Reinigung und Wartung des Gerätes.

Installation

Informationen für den qualifizierten Techniker: Installation, Inbetriebsetzung und Abnahmeprüfung.

Sicherheitshinweise

Information

Empfehlung

1. Reihenfolge von Bedienungsanweisungen.

- Einzelne Bedienungsanweisung.

2 Beschreibung

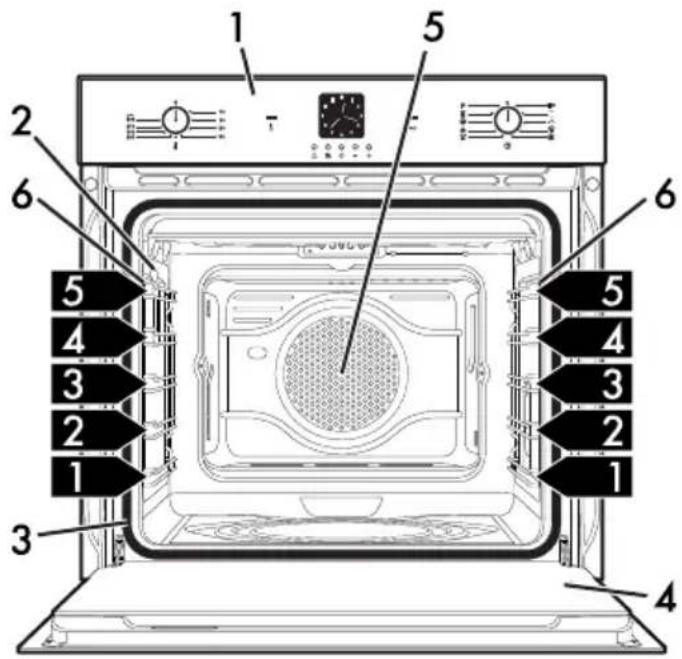

2.1 Allgemeine Beschreibung

1 Bedienblende
2 Lampe
3 Dichtung
4 Tür

5 Ventilator
6 Halterahmen für Roste/Fettpfanne

1,2,3..

Schiene des Rahmens

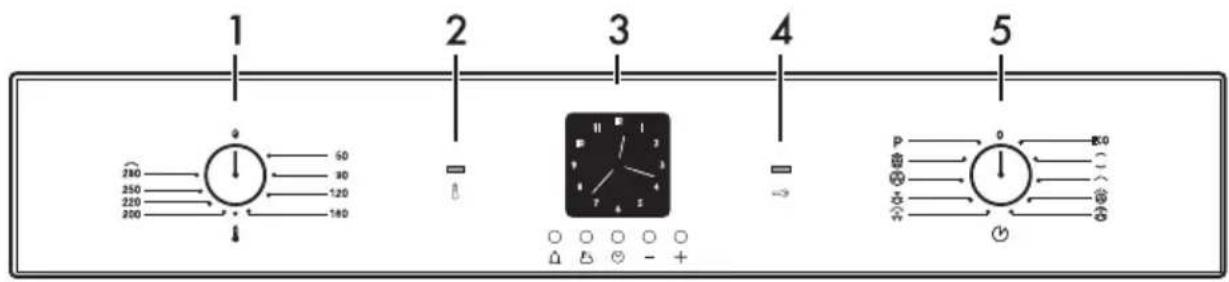

2.2 Bedienblende

1 2 3 4 5 280 250 220 200 50 90 120 180 P 0 K0 - - - + Δ △ -

1 Temperaturschalter

Dieser Schalter ermöglicht die Auswahl der Gartemperatur.

Den Schalter im Uhrzeigersinn auf den gewünschten Wert zwischen dem Minimum und dem Maximum drehen.

2 Thermostat-Kontrolllampe

Die blinkende Kontrolllampe zeigt an, dass der Ofen sich erwärmt, um die eingestellte Temperatur zu erreichen. Sobald die gewünschte Temperatur erreicht ist, bleibt die Kontrolllampe eingeschaltet, bis der Backofen ausgeschaltet wird.

Außerdem schaltet sich die Kontrolllampe ein, sobald der automatische Reinigungszyklus (Pyrolyse) startet und erlischt nach Beendigung des Zyklus.

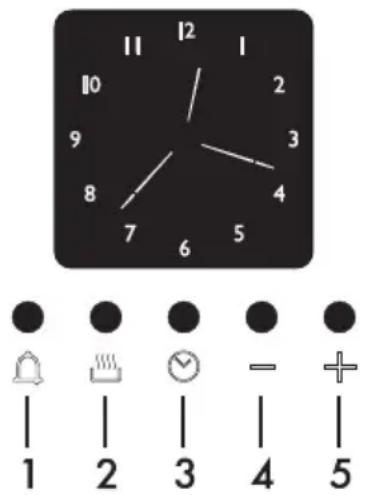

3 Programmieruhr

Zur Anzeige der aktuellen Uhrzeit, zur Einstellung von programmierten Garvorgängen und Einstellung des Kurzzeitweckers.

4 Kontrolllampe der Türverriegelung

Die Kontrolllampe schaltet sich ein, sobald man den automatischen Reinigungszyklus (Pyrolyse) aktiviert.

5 Funktionswahlschalter

Die verschiedenen Funktionen des Backofens sind den unterschiedlichen Garungen angepasst. Nach Wahl der gewünschten Funktion die Gartemperatur mit dem Temperaturschalter einstellen.

2.3 Weitere Teile

Versenkbare Schalter

Zur Benutzung der Schalter, müssen diese aus ihrer Aufnahme gezogen werden. Dazu genügt es, auf sie zu drücken. Während des Betriebs können sie wieder in ihre Aufnahme zurück bewegt werden. Dazu genügt es, sie bis zum Einrasten einzuschieben.

Schienen zur Positionierung

Das Gerät verfügt über Schienen zur Positionierung von Fettpfannen und Rosten auf unterschiedlicher Höhe. Die Einsatzstufen sind von unten nach oben ausgerichtet (siehe 2.1 Allgemeine Beschreibung).

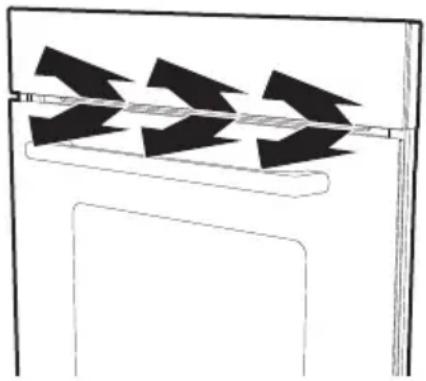

Kühlgebläse

Das Kühlgebläse kühlt den Ofen ab und setzt sich während des Garvorgangs in Funktion.

Der Betrieb des Kühlgebläses bewirkt einen normalen Luftstrom, der über der Tür austritt und auch nach dem Ausschalten des Gerätes für kurze Zeit in Betrieb sein kann.

Innenbeleuchtung

Die Backofenbeleuchtung schaltet sich ein, wenn man die Tür öffnet oder eine beliebige Funktion wählt, mit Ausnahme von

Beschreibung

2.4 Verfügbares Zubehör

Bei einigen Modellen sind nicht alle Zubehörteile im Lieferumfang enthalten.

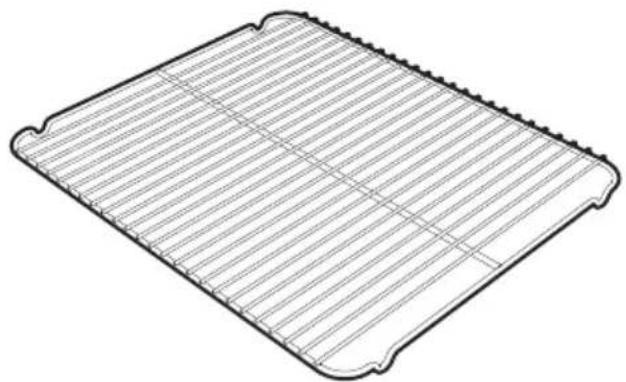

Rost

Zur Ablage von Kochgefäßen mit den zu garenden Speisen.

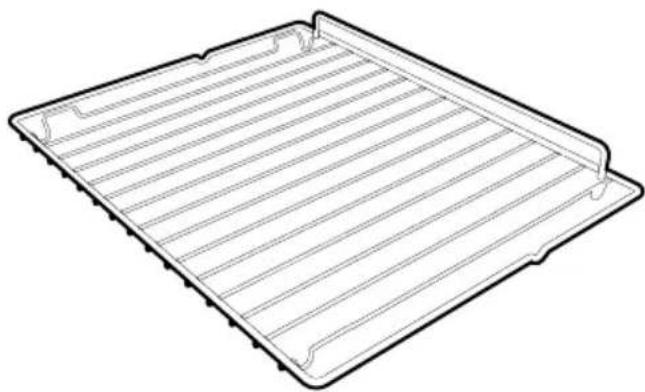

Rost für Fettpfanne

Er kann zum Garen von Speisen, die tropfen können, über der Fettpfanne angeordnet werden.

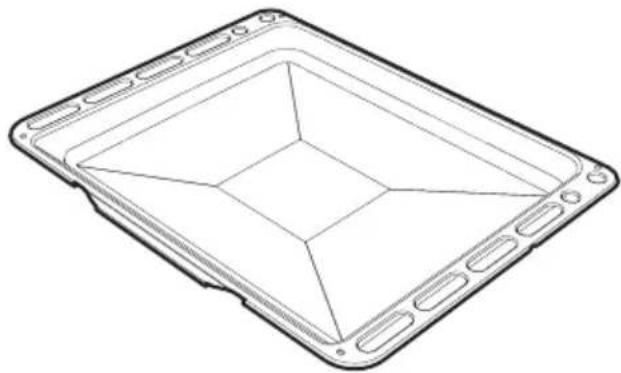

Tiefe Fettpfanne

Zum Auffangen des Fetts von Speisen, die sich auf dem darüber liegenden Rost befinden und zum Backen von Kuchen, Pizza und Backwaren im Allgemeinen.

Die Teile des Backofenzubehörs, die mit den Lebensmitteln in Berührung kommen können, sind aus Materialien gefertigt, die den einschlägigen gesetzlichen Bestimmungen entsprechen.

Das originale Standard- oder Optionalzubehör kann bei den zugelassenen Kundendienststellen bestellt werden. Nur Originalzubehör des Herstellers verwenden.

3 Gebrauch

3.1 Hinweise

Hohe Temperatur im Inneren des Backofens bei der Verwendung Verbrennungsgefahr

• Die Backofentür während des Garvorgangs geschlossen halten.
- Während des Verstellens von Speisen die Hände mit Wärmeschutzhandschuhe schützen.
• Die Heizwiderstände im Inneren des Backofens nicht berühren.
- Kein Wasser direkt auf die heißen Fettpfannen gießen.
- Kinder vom Ofen fern halten, während dieser in Betrieb ist.

Hohe Temperatur im Inneren des Backofens bei der Verwendung Brand- oder Explosionsgefahr

• Keine Spray-Produkte in der Nähe des Backofens verwenden.
• Keine brennbaren Materialien in der Nähe des Backofens aufbewahren bzw. benutzen.
• Keine Geschirr oder Behälter aus Plastik zum Garen von Speisen verwenden.
• Keine geschlossenen Dosen oder Behälter im Backofen verwenden.
• Den Backofen während des Garvorgangs von Speisen, die Fette oder Öle abgeben können, nicht unbeaufsichtigt lassen.
• Bei der Verwendung des Backofens alle nicht verwendeten Fettpfannen und Roste aus dem Garraum entfernen.

Unsachgemäßer Gebrauch Gefahr von Schäden an der emaillierten Beschichtung

• Den Backofenboden mit Alufolie oder Stanniolpapier nicht abdecken.
• Bei Verwendung von Backpapier darauf achten, dass dieses die Zirkulation der Heißluft im Inneren des Backofens nicht behindert.
• Keine Töpfe oder Fettpfannen auf den Backofenboden stellen.
• Kein Wasser direkt auf die heißen Fettpfannen gießen.

3.2 Erster Gebrauch

1. Eventuelle Schutzfolien auf den Außenflächen oder im Inneren des Gerätes einschließlich des Zubehörs entfernen.
2. Eventuelle Etiketten (mit Ausnahme des Schildes mit den technischen Daten) von den Zubehörteilen oder im Ofen selbst entfernen.
3. Alle Zubehörteile des Gerätes entfernen und waschen (siehe 4 Reinigung und Wartung).
4. Das noch leere Gerät auf die höchste Temperatur aufheizen, um eventuelle Rückstände des Herstellungsprozesses zu beseitigen.

3.3 Gebrauch der Zubehörteile

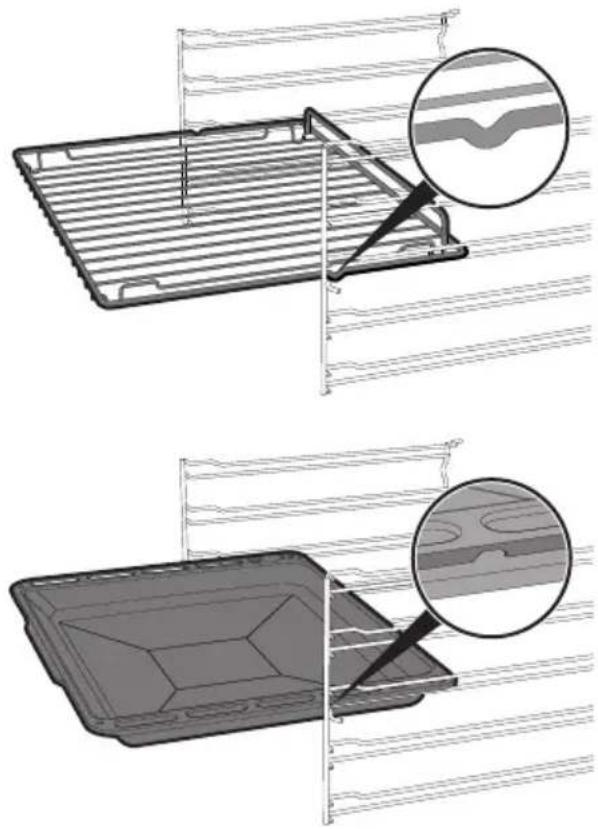

Roste und Fettpfannen

Roste und Fettpfannen müssen in die seitlichen Schienen bis zum Anschlag eingesetzt werden.

• Die mechanischen Sicherheitssperren vermeiden ein ungewolltes Herausziehen des Rostes und müssen immer nach unten und zur Rückseite des Ofens gerichtet sein.

Die Roste oder Fettpfannen bis zum Anschlag einschieben.

Die Fettpfannen vor dem ersten Gebrauch reinigen, um eventuelle Rückstände des Herstellungsprozesses zu beseitigen.

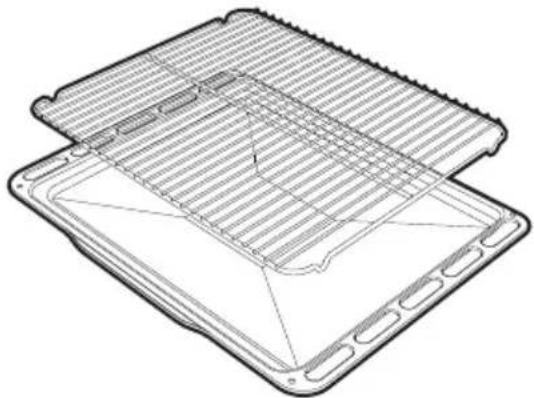

Rost für Fettpfanne

Der Rost für Fettpfanne wird in die Fettpfanne gesetzt. Auf diese Weise kann das Fett getrennt von den zu garenden Speisen aufgefangen werden.

3.4 Gebrauch des Backofens

Einschalten des Backofens

Um den Backofen einzuschalten:

1. Die Garfunktion mit dem Funktionsschalter wählen.
2. Die Temperatur mit dem Temperaturschalter wählen.

Verzeichnis der Funktionen

Öko

Die Verbindung zwischen Grill und dem unteren Heizwiderstand ist besonders zum Garen auf einer einzigen Schiene geeignet und verbraucht wenig Strom.

Statisch

Die Wärme kommt gleichzeitig von oben und von unten, weshalb sich dieser Vorgang für das Garen von Speisen besonderer Art eignet. Der traditionelle Garvorgang, auch als statisches Backen bekannt, eignet sich zum Garen von jeweils nur einem Gericht. Er ist ideal für alle Bratenarten, Brot, gefüllte Torten und ist außerdem besonders für fette Fleischarten wie Ente oder Gans geeignet.

Grill

Die von der Grillheizung stammende Wärme ermöglicht, besonders bei mittleren bis dünnen Fleischstücken ausgezeichnet zu grillen. Zusammen mit dem Drehspieß (wo vorgesehen) ermöglicht er, am Ende des Grillvorgangs das Erzielen einer gleichmäßigen Bräunung. Ideal für Würstchen, Koteletts und Speck. Diese Funktion erlaubt ein gleichmäßiges Grillen von großen Speisenmengen, besonders beim Fleisch.

Ringheizelement + Grill mit Umluft

Die Kombination aus dem Garen mit Umluft und dem traditionellen Garen ermöglicht es, Speisen auf mehreren Ebenen extrem schnell und wirkungsvoll zu backen, ohne Gerüche oder Geschmack zu übertragen. Ideal für große Speisenmengen, die ein starkes Garen erfordern.

Statisch mit Umluft

Der Betrieb des Ventilators in Verbindung mit dem traditionellen Garen versichert auch bei komplizierten Rezepten ein gleichmäßiges Backen. Ideal für Kekse, Kuchen und Torten, die auch gleichzeitig auf mehreren Stufen gebacken werden können (Bei Garvorgängen auf mehreren Ebenen wird die Anordnung auf der 2. und der 4. Schiene empfohlen).

Grill mit Umluft

Die vom Ventilator produzierte Luft mildert den starken, vom Grill erzeugten Hitzestrom und ermöglicht so, auch dickere Speisen optimal zu grillen. Ideal für große Fleischstücke (z.B. Schweinshaxe).

Unterhitze mit Umluft

Die Kombination aus dem Ventilator und dem unteren Heizwiderstand allein ermöglicht, den Garvorgang zu beschleunigen. Dieses System wird empfohlen, um zu sterilisieren oder um oberflächlich bereits gut durchgebackene, aber innen noch rohe Speisen, die deshalb eine mäßige Wärme von oben verlangen, fertig zu backen. Ideal für alle Speisearten.

Bei den Pyrolysemodellen werden die Sonderfunktionen Auftauen und Aufgehen des Teigs von demselben Symbol dargestellt.

Runder Heizwiderstand mit Umluft

Die Kombination aus dem Ventilator und dem runden Heizwiderstand (im hinteren Ofenteil eingebaut) ermöglicht das Garen von verschiedenen Speisen auf mehreren Stufen, insofern sie die gleichen Temperaturen und die gleiche Backart erfordern. Die Zirkulation der heißen Luft gewährleistet eine sofortige und gleichmäßige Verteilung der Hitze. Man kann zum Beispiel gleichzeitig (und auf verschiedenen Ebenen) Fisch, Gemüse und Kekse backen, ohne, dass sich Gerüche und Geschmäcke vermischen.

Turbo

Die Kombination aus dem Garen mit Umluft und dem traditionellen Garen ermöglicht es, Speisen auf mehreren Ebenen extrem schnell und wirkungsvoll zu backen, ohne Gerüche oder Geschmäcke zu übertragen. Ideal für große Speisenmengen, die ein starkes Garen erfordern.

Pyrolyse

Durch Einstellung dieser Funktion erreicht der Backofen Temperaturen bis zu 500°C, die den fettigen Schmutz zerstören, der sich auf den Innenwänden bildet.

3.5 Ratschläge zum Garen

Allgemeine Ratschläge

• Eine Umluftfunktion verwenden, um ein gleichmäßiges Garen auf allen Stufen zu erhalten.
• Die Garzeiten können nicht verkürzt werden, indem man die Temperatur erhöht (Die Speisen würden außen zu stark und innen zu wenig gegart werden).

Ratschläge zum Garen von Fleisch

• Die Garzeiten richten sich nach der Dicke und der Qualität der Speisen und nach dem individuellen Geschmack.
- Bei der Zubereitung von Braten ein Fleischthermometer verwenden oder einfach mit einem Löffel auf den Braten drücken. Wenn er nachgibt und wieder zurückfedert, ist er fertig, andernfalls muss er noch einige Minuten gebraten werden.

Ratschläge für Garvorgänge mit Grill und Grill mit Umluft

• Das zu grillende Fleisch kann auch in den kalten Ofen eingeschoben werden. Das Vorheizen wird empfohlen, sofern der Gar-Effekt abgeändert werden soll.
• Bei der Funktion Grill mit Umluft wird das Vorheizen des Ofens vor dem Grillvorgang empfohlen.
• Es empfiehlt sich, die Speisen in der Mitte des Rostes anzuordnen.
• Bei der Funktion Grill empfiehlt es sich, den Temperaturschalter auf den höchsten Wert auf das Symbol zu drehen, um den Garvorgang zu optimieren.

Ratschläge zum Backen von süßen Backwaren und Keksen

• Vorzugsweise dunkle Formen aus Metall verwenden, da sie zu einer besseren Wärmeaufnahme beitragen.
  • Die Temperatur und die Garzeit hängen von der Qualität und der Beschaffenheit des Teigs ab.
• Überprüfen, ob die Süßspeise innen ausreichend durchgebacken ist: am Ende des Garvorgangs einen Zahnstocher in den höchsten Punkt der Süßspeise stecken. Wenn der Teig nicht am Zahnstocher kleben bleibt, ist die Speise gebacken.
• Wenn die Süßspeise zusammenfällt, sobald sie aus dem Ofen genommen wird, muss beim nächsten Backen die eingestellte Temperatur um ungefähr 10°C gesenkt und eventuell eine längere Garzeit gewählt werden.

Ratschläge für das Auftauen und Aufgehen

• Die tiefgefrorenen Speisen ohne ihre Verpackung in einem Behälter ohne Deckel auf die erste Schiene des Ofens stellen.
  • Die Speisen nicht übereinander liegen.
• Beim Auftauen von Fleisch wird empfohlen, die Speisen auf einen Rost auf die zweite Schiene und eine Fettpfanne auf die erste Schiene zu schieben. Auf diese Weise kommen die Speisen nicht mit der beim Auftauen entstehenden Flüssigkeit in Kontakt.
  • Die empfindlichsten Stücke können mit Alufolie bedeckt werden.
• Zur Gewährleistung des guten Aufgehens empfiehlt es sich, einen Behälter mit Wasser auf den Backofenboden zu stellen.

So können Sie Energie sparen

• Den Garvorgang einige Minuten vor der normal dafür vorgesehenen Zeit abschalten. Das für die Speisen noch nötige restliche Garen ist aufgrund der im Ofeninnern angesammelten Hitze gesichert.
  • Die Ofentür so wenig wie möglich öffnen, um Wärmeverluste zu vermeiden.
• Das Innere des Gerätes immer sauber halten.

3.6 Programmieruhr

12 1 10 2 9 3 8 4 7 5 6 ● ● ● ● ● 1 2 3 4 5

1 Taste des Kurzzeitweckers
2 Taste Garende
3 Taste Einstellung der aktuellen Uhrzeit und Reset
4 Taste Wertverminderung
5 Taste Werterhöhung

Einstellung der Uhrzeit

Beim ersten Gebrauch oder nach einem Stromausfall blinkt das Display in regelmäßigen Abständen. Drücken Sie die Taste um das Aufblinken zu beenden. Drücken Sie erneut die Taste für die Dauer von zwei Sekunden, um die Einstellung der aktuellen Uhrzeit zu starten. Die Tasten oder zur Erhöhung oder Verminderung um eine Minute pro Tastendruck drücken, bis zur Einstellung der gewünschten Uhrzeit. Die Uhr startet 5 Sekunden nach der letzten Betätigung der Taste.

Zeitgesteuerter Garvorgang

Der zeitgesteuerte Garvorgang ermöglicht es Ihnen, einen Garvorgang zu starten und nach einer vom Benutzer eingestellten Garzeit wieder zu beenden.

1. Nach Auswahl einer Funktion und einer Gartemperatur drücken Sie die Taste 🎨. Der Zeiger springt auf Position 12 und das Symbol 🎨blinkt auf dem Display.

12 1 10 2 9 3 8 4 7 5 6

1. Drücken Sie innerhalb von 5 Sekunden die Taste - oder , um die Garzeit einzustellen. Jede Betätigung der Taste + entspricht einer weiteren Minute Garzeit: Alle 12 Minuten leuchtet ein neues inneres Segment auf (Im nachfolgenden Beispiel wird eine Garzeit von 1 Stunde gezeigt).

11 12 1 10 2 9 3 8 4 7 5 6

1. Nach dem Einstellen der gewünschten Garzeit startet der Garvorgang rund 5 Sekunden nach der letzten Betätigung der Tasten oder . +
2. Auf dem Display werden die aktuelle Uhrzeit durch die ständig leuchtenden Segmente und die noch verbleibenden Minuten Garzeit durch die blinkenden Segmente (jedem blinkenden Segment entsprechen 12 Minuten Restgarzeit) angezeigt.

3. Am Ende des Garvorgangs schaltet der Kurzzeitwecker die Heizelemente des Backofens aus. Der Signalgeber ertönt und die Nummern auf dem Zifferblatt blinken.

4. Es besteht die Möglichkeit, das eingestellte Programm zu löschen. Halten Sie die Taste 📋 Sekunden lang gedrückt, um die eingestellte Garzeit zu löschen. Anschließend müssen Sie den Backofen manuell ausschalten, falls ein Garvorgang in Betrieb ist.

Es ist nicht möglich, eine Garzeit von mehr als 12 Stunden einzustellen.

Programmierte Garung

Die programmierte Garung ermöglicht es Ihnen, eine Garung zu einer bestimmten Uhrzeit zu starten und nach einer vom Benutzer eingestellten Garzeit wieder zu beenden.

1. Stellen Sie eine Garzeit wie im vorigen Abschnitt "Zeitgesteuerter Garvorgang" beschrieben ein.
2. Drücken Sie innerhalb von 5 Sekunden nach der letzten Betätigung der Taste
   — oder erneut die Taste, um die Uhrzeit für den Beginn des Garvorgangs festzulegen. Auf dem Display erscheint das blinkende Symbol zusammen mit der aktuellen Uhrzeit und die inneren Segmente, die das Ende des Garvorgangs angeben, leuchten auf.

1. Stellen Sie mit den Tasten oder die Uhrzeit für das Ende des Garvorgangs ein.
2. 5 Sekunden nach der letzten Tastenbetätigung zeigt das Display die aktuelle Uhrzeit sowie die Uhrzeiten für Beginn und Ende des Garvorgangs an, die mit den leuchtenden inneren Segmenten dargestellt werden. In dem Moment, in dem die aktuelle Uhrzeit der Uhrzeit für den Beginn des Garvorgangs entspricht, beginnen alle inneren Segmente zu blinken, um zu signalisieren, dass der Backofen den Garvorgang gestartet hat.
3. Am Ende des Garvorgangs schaltet der Kurzzeitwecker die Heizelemente des Backofens aus. Der Signalgeber ertönt und die Nummern auf dem Zifferblatt blinken.
4. Es besteht die Möglichkeit, das eingestellte Programm zu löschen. Halten Sie die Taste ② Sekunden lang gedrückt, um die eingestellte Garzeit zu löschen. Anschließend müssen Sie den Backofen manuell ausschalten, falls ein Garvorgang in Betrieb ist.
5. Im folgenden Beispiel ist die aktuelle Uhrzeit 7:06 Uhr, der Beginn des Garvorgangs wurde auf 8:00 Uhr und das Ende auf 9:00 Uhr festgelegt.

12 11 1 10 2 9 3 8 4 7 6 5

Gebrauch

- Um 8:00 Uhr beginnen die inneren Segmente zwischen 8 und 9 zu blinken.

Damit der Backofen den Garvorgang nach der beschriebenen Programmierung beginnt, müssen Sie die Schalter auf die gewünschten Temperatur und Funktion gestellt haben.

Reduzierte Lichtstärke im Display

Um den Energieverbrauch in Stand-by-Stellung zu reduzieren, können Sie, durch kurzes Drücken der Taste ☑ die Lichtstärke im Display herabsetzen. Um die normale Lichtstärke wiederherzustellen, drücken Sie erneut die Taste ☑

Kurzzeitwecker

Diese Funktion unterbricht den Garvorgang nicht, sondern schaltet nur den Signalgeber ein.

1. Drückt man die Taste leuchtet das Display auf, wie in der folgenden Abbildung dargestellt.

10 9 8 7 6 11 12 1 2 3 4 5

1. Sie müssen nun innerhalb von 5 Sekunden die Taste oder drücken, um den Kurzzeitwecker einzustellen. Bei jeder Betätigung schaltet sich ein äußeres Segment ein oder aus, das 1 Minute Garzeit entspricht (In dem folgenden Beispiel wird eine Rückwärtszählung von 1 Stunde und 10 minuten dargestellt).

11 12 1 2 10 9 3 8 4 7 5 6

1. 5 Sekunden nach dem letzten Tastendruck beginnt die Rückwärtszählung, an deren Ende der Signalgeber ertönt.
2. Während der Rückwärtszählung drücken Sie die Taste um die aktuelle Uhrzeit anzuzeigen.
3. Drücken Sie erneut die Taste, um zur Anzeige des Kurzzeitweckers zurückzukehren.

Schalten Sie den Backofen am Ende der Rückwärtszählung manuell aus, indem Sie den Temperaturschalter und Funktionsschalter auf 0 drehen.

Es ist nicht möglich, eine Garzeit von mehr als 4 Stunden einzustellen.

Tabelle der Garvorgänge

Gerichte	Gewicht (Kg)	Funktion	Schienen-position von unten	Temperatur (°C)	Zeit (Minuten)
Lasagne	3 - 4 Statisch	1 220 - 230	45 - 50
Nudeln überbacken	3 - 4 Statisch	1 220 - 230	45 - 50
Kalbsbraten	2 Turbo	2 180 - 190	90 - 100
Schweinefilet	2 Turbo	2 180 - 190	70 - 80
Würstchen	1,5 Grill	+ Umluft	4 280	15
Roastbeef	1 Turbo	2 200	40 - 45
Gebratenes Kaninchen	1,5 Heißluft	2 180 - 190	70 - 80
Truthahnbrustfilet	3 Turbo	2 180 - 190	110 - 120
Schweinenacken im Ofen	2 - 3 Turbo	2 180 - 190	170 - 180
Brathähnchen	1,2 Turbo	2 180 - 190	65 - 70
					1. Seite 2. Seite
Schweinekotelett	1,5 Grill	+ Umluft	4 280	15	5
Rippchen	1,5 Grill	+ Umluft	4 280	10	10
Schweinebauch	0,7	Grill	5 250	- 280	7	8
Schweinefilet	1,5 Grill	+ Umluft	4 250	- 280	10	5
Rinderfilet	1	Grill	5 250	- 280	10	7
Lachsforelle	1,2 Turbo	2 150 - 160	35	- 40
Seeteufel	1,5 Turbo	2 160	60 - 65
Steinbutt	1,5 Turbo	2 160	45 - 50
Pizza	1 Turbo	2 280	8 - 9
Brot	1 Heißluft	2 190	- 200	25	- 30
Focaccia	1 Turbo	2 180 - 190	20 - 25
Rührteigkuchen	1	Heißluft	2 160	55 - 60
Marmelademürbeteigkuchen	1	Heißluft	2 160	35 - 40
Ricotta-Kuchen	1	Heißluft	2 160	- 170	55	- 60
Gefüllte Tortellini	1 Turbo	2 160	20 - 25
Paradiestorte	1,2 Heißluft	2 160	55 - 60
Windbeutel	1,2	Turbo	2 180	80 - 90
Biskuitgebäck	1	Heißluft	2 150	- 160	55	- 60
Reistorte	1 Turbo	2 160	55 - 60
Brioches	0,6 Heißluft	2 160	30 - 35

Die in der Tabelle angeführten Zeiten beinhalten die Vorheizzeiten nicht und sind nur Richtwerte.

4 Reinigung und Wartung

4.1 Hinweise

Unsachgemäßer Gebrauch Gefahr von Schäden an den Oberflächen

• Das Gerät nicht mit einem Dampfstrahl reinigen.
• Bei der Reinigung von Stahlteilen oder Metallflächen (z.B. eloxierte, mit Nickel behandelte oder verchromte Flächen) keine chlor-, ammoniak- oder gleichmittelhaltige Produkte verwenden.
• Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der Teile aus Glas verwenden (z.B. Scheuerpulver, Fleckenentferner oder Metallschwämme).
• Keine raue oder scheuernde Materialien bzw. scharfkantige Metallschaber verwenden.

4.2 Reinigung der Oberflächen

Um die Oberflächen in bestem Zustand zu erhalten, sollten sie, nach Auskühlung, nach jedem Gebrauch regelmäßig gereinigt werden.

4.3 Tägliche Reinigung

Immer nur spezifische und nicht scheuernde Produkte verwenden, die keine säurehaltigen Substanzen auf Chlorbasis enthalten.

Das Produkt auf einen feuchten Lappen geben und auf die Flächen auftragen. Sorgfältig spülen und mit einem weichen Tuch oder Lappen aus Mikrofaser abtrocknen.

4.4 Flecken oder Speiserückstände

Auf keinen Fall Putzschwämme aus Metall oder scharfe Schaber verwenden, die die Oberflächen beschädigen können.

Normale und nicht scheuernde Reinigungsprodukte und gegebenenfalls Materialien aus Holz oder Kunststoff verwenden. Gründlich nachspülen und mit einem weichen Tuch oder einem Lappen aus Mikrofaser abtrocknen.

Keine Speisereste auf Zuckerbasis im Ofentrocknen lassen (z. B. Marmelade), da sie die emaillierte Beschichtung im Inneren des Gerätes beschädigen können.

Reinigung und Wartung

4.5 Ausbau der Backofentür

Die Backofentür kann ausgebaut und auf ein Tuch gestellt werden, um die Reinigung zu erleichtern.

Für den Ausbau der Tür wie folgt vorgehen:

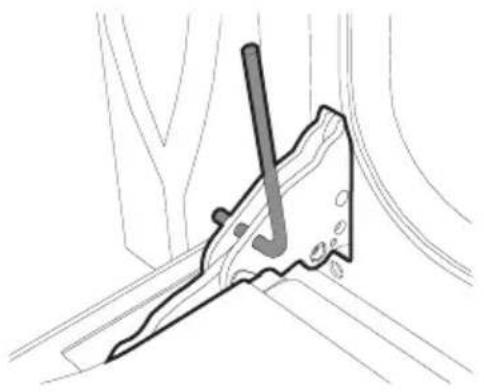

1. Die Tür komplett öffnen und die Zapfen in die Löcher der Scharniere einfügen, die in der Abbildung angezeigt sind.

1. Die Tür an beiden Seiten und mit beiden Händen anfassen, in einem Winkel von etwa 30° anheben und herausziehen.

30°

1. Zum Wiedereinsetzen der Tür müssen die Scharniere in die dafür vorgesehenen Schlitze am Ofen eingefügt werden, wobei sichergestellt werden muss, dass die Aussparungen A fest auf den Schlitzen aufliegen. Die Tür senken und, sobald sie in die richtige Position gebracht wurde, die Zapfen aus den Scharnieröffnungen herausziehen.

A

4.6 Reinigung der Türverglasung

Es empfiehlt sich, darauf zu achten, die Türverglasung stets sauber zu halten. Saugfähiges Küchenpapier verwenden. Hartnäckiger Schmutz kann mit einem feuchten Schwamm und einem handelsüblichen Reiniger entfernt werden.

Für die Reinigung werden die vom Hersteller vertriebenen Produkte empfohlen.

Reinigung und Wartung

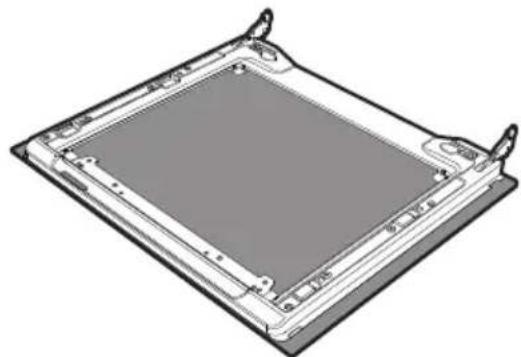

4.7 Ausbau der Innenverglasung

Die Glasscheiben, aus denen die Tür besteht, können komplett entfernt werden, um die Reinigung zu erleichtern.

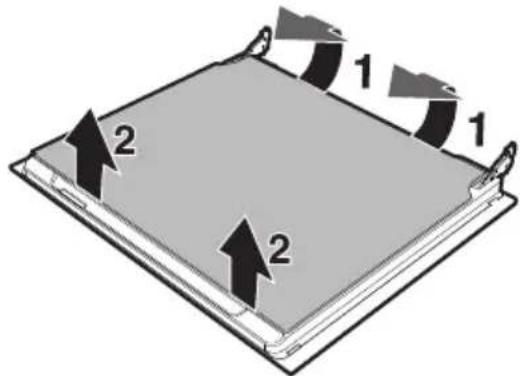

1. Die Innenscheibe entfernen, indem man sie auf der Rückseite in Pfeilrichtung (1) vorsichtig nach oben hin zieht.

2. Die Vorderscheibe durch Anheben entfernen (2). Dadurch lösen sich die 4 an der Scheibe befestigten Zapfen aus ihren Aufnahmen in der Tür.

1 1 2 2

1. Bei einigen Modellen ist eine Zwischenverglasung vorhanden. Die Zwischenverglasung durch Anheben entfernen.

1 1 2 2

1. Die äußere Scheibe und die zuvor ausgebauten Scheiben reinigen. Saugfähiges Küchenpapier verwenden. Hartnäckiger Schmutz kann mit einem feuchten Schwamm und einem neutralen Reiniger entfernt werden.

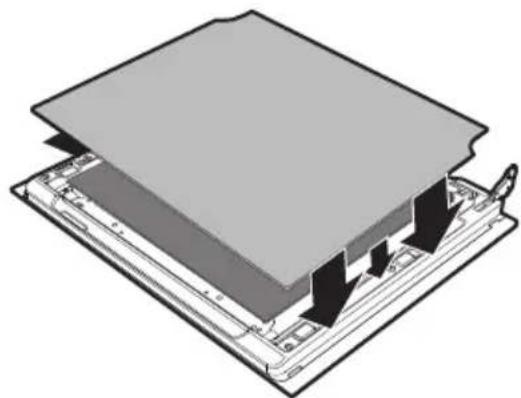

1. Die Scheiben in umgekehrter Reihenfolge im Vergleich zum Ausbau wieder einsetzen.

2. Die Innenverglasung wieder anbringen. Darauf achten, dass die 4 Zapfen in ihre Aufnahmen in der Tür durch leichten Druck einrasten.

4.8 Reinigung des Ofeninneren

Der Backofen wird optimal erhalten, wenn er regelmäßig gereinigt wird (bei abgekühltem Gerät).

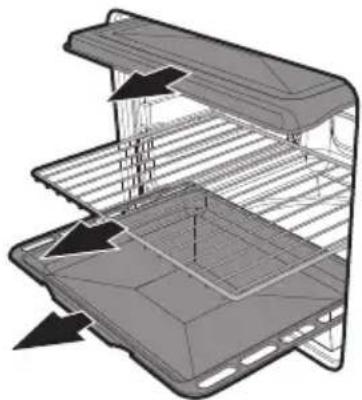

Alle abnehmbaren Teile entfernen.

Die Roste mit heißem Wasser und nicht scheuernden Reinigungsmitteln reinigen. Die feuchten Teile sorgfältig spülen und trocknen.

Es empfiehlt sich, den Backofen nach der Verwendung von Spezialprodukten ungefähr 15 bis 20 Minuten bei Höchsttemperatur in Betrieb zu lassen, um eventuelle Rückstände zu beseitigen.

Die Backofentür kann ausgebaut werden, um die Reinigung zu erleichtern.

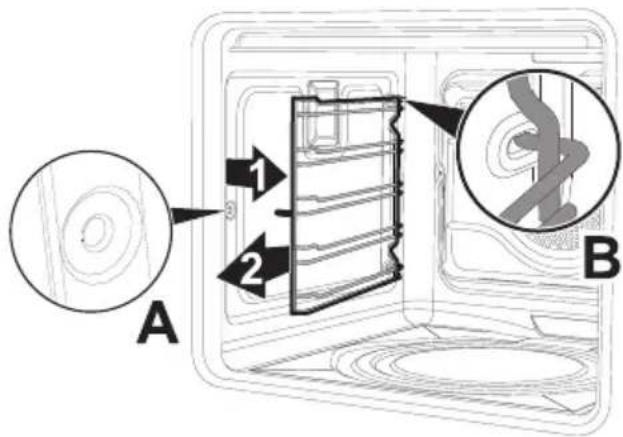

Ausbau der Halterahmen für Roste/Fettpfannen

Das Entfernen der Schienenrahmen erleichtert die Reinigung der Seitenflächen noch mehr. Dieser Vorgang muss nach jedem automatischen Reinigungszyklus (nur bei einigen Modellen) durchgeführt werden.

Für den Ausbau der Schienenrahmen: Den Rahmen zum Ofeninnern ziehen, so dass er sich aus der Einrastvorrichtung A löst.

Anschließend den Rahmen aus den auf der Rückseite befindlichen Sitzen B herausziehen.

Nach Abschluss der Reinigung, die zuvor beschriebenen Vorgänge wiederholen, um die Schienenrahmen erneut einzusetzen.

A 1 2 B

4.9 Pyrolyse: Automatische Ofenreinigung

Die Pyrolyse ist ein Verfahren für die automatische Reinigung bei hoher Temperatur, bei dem die Verschmutzungen zersetzt werden. Dank dieses Vorgangs kann das Ofeninnere extrem einfach gereinigt werden.

Unkorrekter Gebrauch Gefahr von Schäden an den Oberflächen

• Entfernen Sie alle übergelaufenen Speisen oder Reste von vorherigen Garvorgängen.
• Schalten Sie alle Brenner oder elektrische Platten des Kochfeldes, sofern es oberhalb des Backofens installiert ist.

Vorhergehende Operationen

Vor dem Start der Pyrolyse:

• Reinigen Sie die Innenverglasung gemäß der üblichen Reinigungsanweisungen.
• Bei hartnäckigem und verkrustetem Schmutz sprühen Sie ein für Backöfen geeignetes Reinigungsmittel auf die Scheibe (beachten Sie die auf dem Produkt angegebenen Hinweise). Lassen Sie es 60 Minuten einwirken, spülen Sie es ab und trocknen Sie die Scheibe mit Küchenpapier oder einem Mikrofasertuch sorgfältig ab.
• Bauen Sie alle Zubehörteile im Inneren des Ofens, einschließlich der oberen Schutzvorrichtungs, aus.
• Bauen Sie die Halterahmen für Roste/Fettpfannen aus.
• Schließen Sie die Tür.

Einstellung der Pyrolyse

1. Drehen Sie den Funktionsschalter auf das Symbol. Die Zeitschaltautomatik stellt automatisch die Mindestdauer des Reinigungszyklus ein (120 Minuten).
2. Drücken Sie innerhalb von 5 Sekunden die Taste - oder , um die Dauer des Reinigungszyklus zwischen einer Mindestdauer von 120 Minuten und einer Höchstdauer von 3 Stunden und 30 Minuten einzustellen. Die eingestellten Minuten werden durch die inneren Segmente der Uhr angezeigt, während die Stunden durch die entsprechenden blinkenden Zahlen angezeigt werden (1, 2 oder 3).

Empfohlene Dauer der Pyrolyse:

• Wenig verschmutzt: 120 Minuten.
  • Mäßig verschmutzt: 165 Minuten.
  • Stark verschmutzt: 210 Minuten.

• Nach Einstellung der Dauer der Pyrolyse beginnt die Kontrollleuchte des Thermostats zu blinken und der Ofen beginnt sich zu erwärmen (etwa 5 Sekunden nach der letzten Betätigung durch den Benutzer).

• Zur Bestätigung des Pyrolysestarts drücken Sie die Taste 🎨
• Eine Minute nach Beginn der Pyrolyse wird die Tür von einer Türverriegelung gesperrt (die Kontrolllampe der Türverriegelung leuchtet auf), die das Öffnen der Backofentür verhindert.

Wenn die Türverriegelung aktiviert ist, kann keine Funktion gewählt werden.

1. Am Ende der Pyrolyse blinken alle Zahlen auf dem Display, während ein akustisches Signal das Ende des automatischen Reinigungszyklus anzeigt.
2. Stellen Sie den Funktionsschalter wieder in die Position O.
3. Die Tür bleibt gesperrt, solange die Temperatur im Innern des Ofens unter die Sicherheitsstufe senkt.
4. Sobald der Ofen abgekühlt ist, entfernen Sie die Rückstände mit einem feuchten Mikrofasertuch.

Während der ersten Pyrolyse ist möglicherweise ein unangenehmer Geruch festzustellen, der durch verdampfende ölige Rückstände des Herstellungsprozesses verursacht wird. Dabei handelt es sich um eine vollkommen normale Erscheinung, die nach der ersten Pyrolyse verschwindet.

Während der Pyrolyse erzeugen die Ventilatoren aufgrund der schnelleren Drehung ein lauteres Geräusch. Dies ist völlig normal und soll die Wärmeabfuhr begünstigen. Am Ende des Pyrolysevorgangs bleiben die Ventilatoren noch einige Zeit eingeschaltet, um eine Überhitzung der Wände der Möbel und der Backofenfront zu verhindern.

Wenn das Ergebnis der Pyrolyse bei der Mindestdauer nicht zufriedenstellend ist, empfiehlt es sich, bei nachfolgenden Reinigungszyklen eine längere Dauer einzustellen.

4.10 Außergewöhnliche Wartung

Teile unter elektrischer Spannung Stromschlaggefahr

• Die Stromzufuhr des Backofens unterbrechen.

Ersatz der Lampe für die Innenbeleuchtung

1. Alle Zubehörteile im Innern des Ofens ausbauen.
2. Die Halterahmen für Roste/Fettpfannen ausbauen.
3. Die Abdeckung der Lampe mit einem Werkzeug (z.B. mit einem Schraubenzieher) entfernen.

Reinigung und Wartung

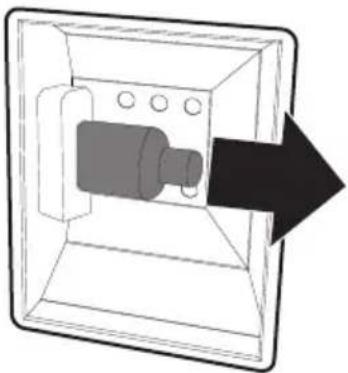

1. Die Lampe schrauben und entfernen.

Die Halogenlampen dürfen nicht direkt mit bloßen Fingern berührt werden, sondern nur mit Hilfe einer Isolierabdeckung.

1. Die Lampe durch eine gleichartige austauschen (40W).
2. Die Abdeckung erneut auf korrekte Weise anbringen, wobei die geformte Seite des Glaselements zur Ofentür gerichtet sein muss.
3. Die Abdeckung fest andrücken, so dass sie fest an der Lampenfassung anhaftet.

5 Installation

5.1 Elektrischer Anschluss

Elektrische Spannung Stromschlaggefahr

• Der Stromanschluss muss nur vom zugelassenen technischen Personal ausgeführt werden.
• Der Erdungsanschluss ist obligatorisch und ist unter Einhaltung der Sicherheitsnormen für elektrische Anlagen vorzunehmen.
  • Die Stromzufuhr unterbrechen.

Allgemeine Informationen

Sicherstellen, dass die Charakteristiken des Stromnetzes geeignet für die Daten auf dem Typenschild sind.

Das Typenschild mit den technischen Angaben, der Seriennummer und dem Prüfzeichen befindet sich gut sichtbar am Gerät.

Das Typenschild auf keinen Fall entfernen. Betrieb des Gerätes mit 220-240 V\~:

Ein dreipoliges Kabel des Typs H05V2V2-F (3 x 1,5 mm²-Kabel, in Bezug auf den Querschnitt des Innenleiters) verwenden.

Für den Erdungsanschluss ein Kabel benutzen, das mindestens 20mm länger als die anderen Kabel ist.

220-240V~ 1.5 mm² 20 mm

Fixer Anschluss

An der Speiseleitung einen allpoligen Trennschalter gemäß der Installationsrichtlinien vorsehen.

Der Trennschalter muss sich an einer gut erreichbaren Stelle in Gerätenähe befinden.

Anschluss über Stecker und Steckdose

Beim Anschluss sicherstellen, dass der Stecker und die Steckdose der gleichen Ausführung sind.

Keine Reduzierstecker, Adapter oder Shunts verwenden, da diese Erhitzungen oder Verbrennungen erzeugen können.

5.2 Austausch des Kabels

Elektrische Spannung Stromschlaggefahr

• Die Stromzufuhr unterbrechen.

1. Für den Zugriff auf die Klemmenleiste das hintere Gehäuse des Gerätes abnehmen. Hierzu die Befestigungsschrauben lösen.

1. Das Netzkabel austauschen.
2. Sicherstellen, dass die Kabel (Ofen oder eventuell Kochfeld) so angeordnet sind, dass ein ungewollter Kontakt mit dem Gerät ausgeschlossen ist.

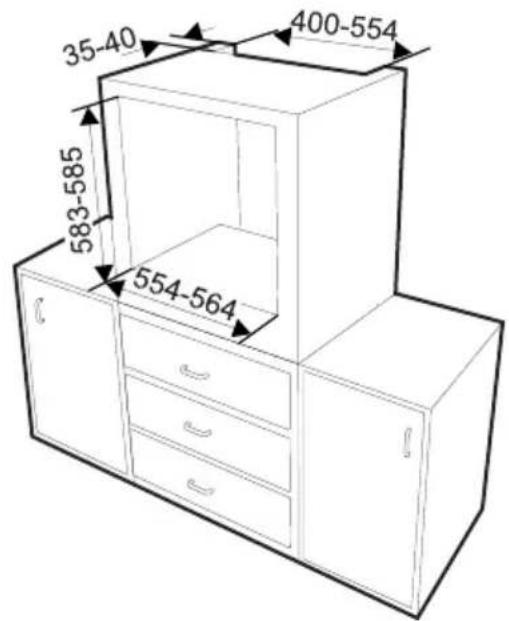

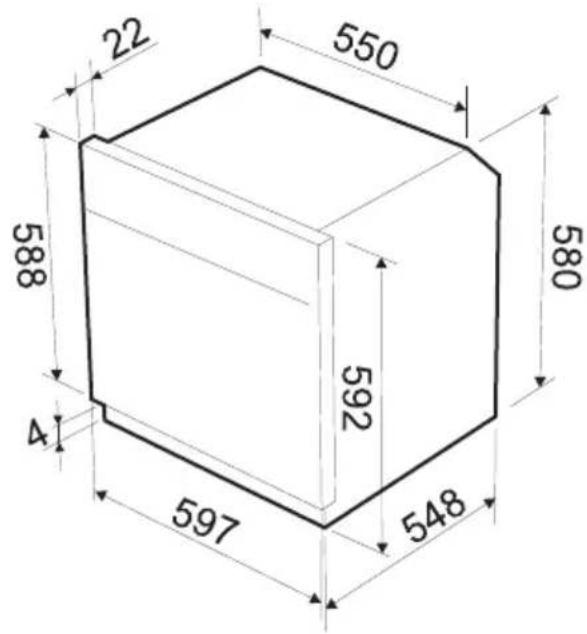

5.3 Positionierung

Schweres Gerät

Gefahr von Verletzungen durch Quetschung

- Das Gerät mithilfe von einer anderen Person in den Schrank einschieben.

Druck auf die offene Backofentür Gefahr von Schäden an dem Gerät

• Die offene Backofentür beim Einschieben in den Schrank nicht als Hubvorrichtung verwenden. • Keinen übermäßigen Druck auf die offene Backofentür ausüben.

Entwicklung von Wärme während des Betriebs des Ofens Brandgefahr

- Sicherstellen, dass das Material des Schranks hitzebeständig ist. - Sicherstellen, dass der Schrank über die notwendigen Öffnungen verfügt.

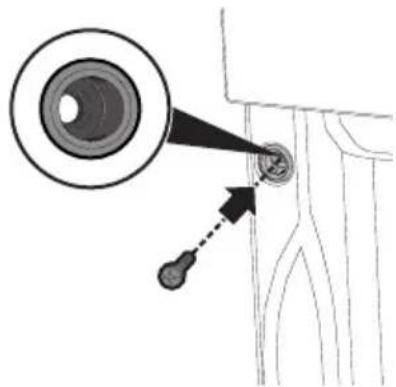

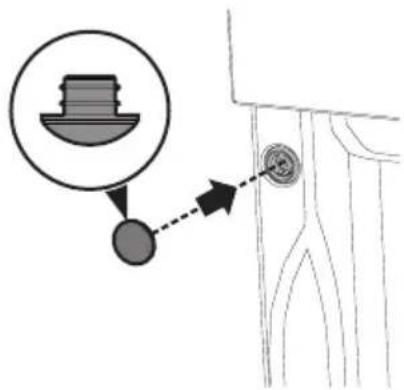

Befestigungsbuchsen

Die Stöpsel der Buchsen in die Backofenfront entfernen.

Das Gerät mit den Schrauben am Möbelstück befestigen.

Die Buchsen mit den vorher ausgebauten Stöpseln abdecken.

Abmessungen des Gerätes (mm)

22 550 588 592 580 41 597 548

Einbau unter der Arbeitsfläche (mm) Einbau in einen Hochschrank (mm)

583-585 554-564

583-585 60 490-500 560

35-40 400-554 583-585 554-564

35-40 583-585 35-40 560

Prüfen, ob die Rück-/Unterseite des Möbels eine Öffnung von mindestens 60 mm aufweist.

Prüfen, ob die Ober-/Rückseite des Möbels eine Öffnung mit einer Tiefe von 35-40 mm aufweist.
