BEDIENUNGSANLEITUNG FR 165 SE SMEG

Installation und Gebrauch

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung

ACHTUNG

Lesen Sie bitte vor Inbetriebnahme aufmerksam die nachstehenden Sicherheitshinweise dieser Anleitung. Sie enthalten wichtige Angaben über die Sicherheit bei der Installation, Benutzung und Instandhaltung des Gerätes. Dieses Gerät wurde gemäß der internationalen Sicherheitsregelung zum Schutz des Verbrauchers konstruiert. Das Gerät weist das IMQ Qualitätszeichen auf, ausgegeben vom Istituto Italiano di Qualità (Ital. Institut zur Qualitätsüberprüfung). Dieses Zeichen wird nur den Geräten zuteil, die den Normen des CEI, Comitato Elettrotecnico Italiano (Elektrotechn. Komitat Italiens) entsprechen.

Dieses Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.

Es ist für die Verwendung im privaten Haushalt bestimmt. Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

1. Sollte das Gerät wider Erwarten auf dem Transport zu Ihnen beschädigt worden sein, nehmen Sie es nicht in Betrieb ohne zuvor Rücksprache mit Ihrem Lieferanten gehalten zu haben.
2. Es darf nur von Erwachsenen benutzt werden und ausschließlich zur Konservierung und zum Einfrieren von Speisen unter Beachtung der hier aufgeführten Anleitung.
3. Berühren oder bedienen Sie niemals das Gerät mit nassen Händen oder barfuß, wenn Sie auf feuchtem oder nassem Bodenbelag stehen.
4. Wir raten vom Einsatz von Mehrfachsteckern, Adaptersteckern oder Verlängerungen ab.
5. Trennen Sie das Gerät bei Störungen, Wartung und Reinigung vom Stromnetz, oder schalten Sie die entsprechende Sicherung aus. Ziehen Sie bitte bei Entfernen des Netzkabels nie am Kabel, sondern bitte immer am Netzstecker.
6. Reinigen Sie das Gerät niemals, oder nehmen Sie keine Instandhaltungsarbeiten vor, ohne vorher den Stecker gezogen zu haben; es genügt nicht, die beiden Temperatur-Reglerknöpfe auf “•” gestellt zu haben, um jeglichen elektrischen Kontakt zu unterbrechen.

7. Berühren Sie nicht die inneren Kühlteile, besonders nicht mit nassen Händen; Sie könnten sich verbrennen oder verletzen. Nehmen Sie niemals frisch entnommene Eiswürfel oder gefrorenes Speiseeis in den Mund, Sie könnten sich durch die sehr starken Temperaturunterschiede verbrennen.

8. Vor der Entsorgung Ihres alten Kühlschranks entfernen Sie das Schloß, soweit vorhanden, um zu verhindern, daß spielende Kinder eingesperrt werden könnten.

9. Reparaturen an Elektrogeräten dürfen nur von Fachkräften ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
10. Lagern Sie hochprozentigen Alkohol nur dicht verschlossen und stehend, durch austretende Alkoholdämpfe kann Explosionsgefahr bestehen.
11. Vermeiden Sie Beschädigungen an Teilen des Kältemittelkreislaufes, zum Beispiel durch Aufstechen von Kältemittelkanälen mit scharfen Gegenständen usw.
12. Lagern Sie keine Flüssigkeiten in Flaschen oder Dosen, insbesondere mit kohlensäurehaltigen Flüssigkeiten, im Gefrierteil des Gerätes. Ihr Gerät könnte durch platzende Gebinde beschädigt werden.
13. Sollte Ihr Gerät nicht funktionieren oder einen Defekt aufweisen, lesen Sie zuerst das Kapitel "Gibt's ein Problem?", bevor Sie den technischen Service anrufen; eventuell kann der Fehler so behoben werden. Versuchen Sie nicht, in das Innere der Kombination zu gelangen, um den Defekt zu reparieren.
14. Im Falle einer Beschädigung des Gerätespeisekabels muß dieses zwangsläufig durch unseren Kundendienst ausgewechselt werden, da hierzu Spezialwerkzeuge benötigt werden.

Entsorgung Ihres Altgerätes sowie der Verpackung des Neugerätes.

Ältere Kühl- und Gefriergeräte enthalten im Kältekreis und in der Isolation Fluorchlorkohlenwasserstoffe (FCKW). Dieses FCKW kann, wenn es freigesetzt wird, die Ozonschicht der Atmosphäre schädigen.

Nehmen Sie deshalb zum Entsorgen des Altgerätes Ihre zuständige kommunale Entsorgungsstelle in Anspruch. Achten Sie bitte darauf, daß die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten und umweltfreundlichen Entsorgung nicht beschädigt werden.

In der Bundesrepublik Deutschland können Sie die Verpackung Ihres Neugerätes zur weiteren stofflichen Verwendung Ihrem Händler zurückgeben.

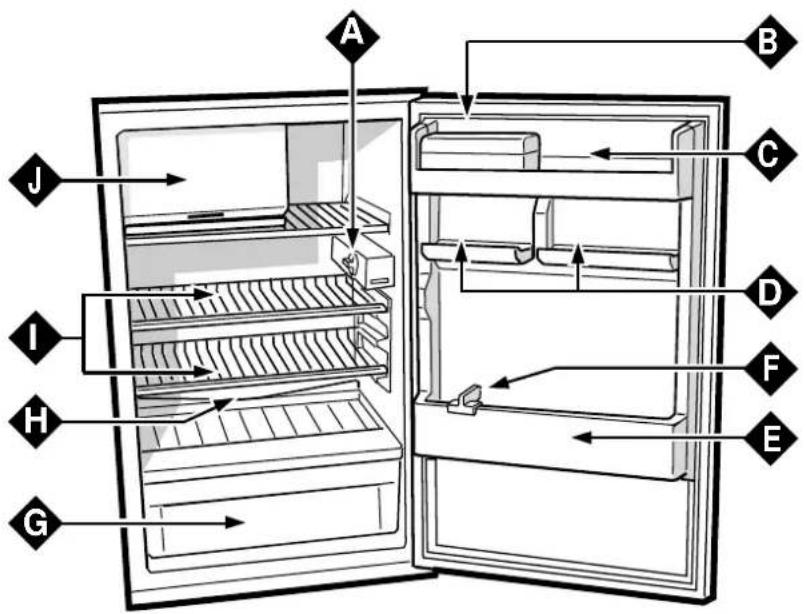

Aus der Nähe betrachtet

Reglerknopf für die Temperaturregulierung des Kühlteils.

Dieser Knopf ermöglicht eine für beide Räume unterschiedliche Temperatureinstellung.

• der Kühlschrank ist ausgeschaltet

1 minimale Kühltemperatur

5 maximale Kühltemperatur

Je nach der gewünschten Kühltemperatur kann der Reglerknopf von 1 bis 5 reguliert werden.

Denken Sie daran, daß Sie den Kühlschrank ausschalten können, indem Sie den Reglerknopf auf ●drehen.

Butterbehälter

Aushängbares Fach

Herausnehmbares Kippbord

Flaschenfach für Flaschen

Verstellbarer Flaschenabstandshalter

Gemüsefach

Tauwasser - Ableitung

Herausnehmbare, höhenverstellbare Ablageroste

Horizontaler Verdampfer für Eisproduktion

Um eine optimale und langfristige Funktion sowie einen möglichst geringen Stromverbrauch zu erzielen, ist es wichtig, das Gerät korrekt zu installieren.

Die Be- und Entlüftung

Stellen Sie das Gerät so auf, daß es nicht dem direkten Sonnenlivht ausgesetzt wird und auch nicht neben einem Elektroherdoder ähnlichen Geräten steht.

Nicht ausreichend belüftete Räune sind ebenfalls ungeeignet. Achten Sie bei der Installation darauf, daß die Belüftungsgitter, die die gute Belüftung des Gerätes gewährleisten, nicht verstopft oder bedeckt werden.

Von Hitzequellen fernhalten

Installieren Sie das Gerät in einem Abstand von mind. 60 cm zu Öfen, Boilern, Wärmespendern, Backherden und Kaminen, sowie auch anderen Kühlgeräten und mind. 3cm zur nächsten Wand.

Eben aufstellen

Der Boden muß eben sein; wenn das nicht der Fall ist, können Sie die Lage des Gerätes mit den verstellbaren Vorderfüßen eben regulieren. Sollten Sie sich nicht sicher sein, daß das Gerät gerade steht, oder sollte das Gerät mit einer starken Lärmentwicklung arbeiten, kontrollieren Sie den Stand mit einer Wasserwaage.

Die Erdung

Vor dem Stromanschluß kontrollieren Sie bitte, ob die Voltangaben auf dem Schild links neben dem Gemüsefach den Stromdaten Ihrer Wohnung entsprechen, und ob die Steckdose eine reguläre Erdung aufweist. Fehlt diese Erdung, lehnt Indesit jegliche Verantwortung und Gewährleistung ab.

Benutzen Sie keine Mehrfachstecker, Adapterstecker oder Verlängerungen.

Ist die Stromleistung ausreichend?

Die Steckdose muß die Höchststromleistung des Gerätes aufnehmen können, die auf dem Schild unten links neben dem Gemüsefach angegeben ist, bzw. auch entsprechend abgesichert sein.

Vor dem Stromanschluß

Warten Sie mind. 3 Stunden, bevor Sie das Gerät an den Stromkreis anschließen; so garantieren Sie ein einwandfreies Funktionieren.

Die erste Inbetriebnahme des Gerätes

ACHTUNG

Bitte warten Sie nach dem Aufstellen, bzw. nach einem Transport ca. 3 Stunden, bevor Sie das Gerät in Betrieb nehmen, um ein optimales Funktionieren zu gewährleisten.

Um eine optimale und kostensparende Funktion Ihres Gerätes zu gewährleisten, denken Sie bitte daran, die Reglerknöpfe des Kühlschrankes und des Gefrierabteils auf eine mittlere Temperatur einzustellen.

Bevor Sie das erste Mal Nahrungsmittel in den Kühlschrank legen, reinigen Sie bitte den Innenraum mit lauwarmem Wasser und Bicarbonat.

{Nach Einstecken des Steckers in die Steckdose, vergewissern Sie sich bitte, daß die Lampe aufleuchtet, stellen Sie dann den Knopf "A" auf Position "3". Nach Ablauf einiger Stunden können Sie die frischen Speisen in den Kühlraum legen.

Eiswürfelbehälter mit Wasser füllen und ins Eisfach stellen "J".

Anleitung für das richtige Konservieren

Tips zur zweckmäßigen Einlagerung von Lebensmitteln im Kühlraum

Nahrungsmittel Lagerdauer Lagerort
Fleisch und kochfertiger Fisch(ausgenommen'entschuppt'gewaschen) luftdicht verpackt in polybeutein oder in Folie	2 - 3 Tage	Im unteren Kühlraumbereich(unmittelbar über den Obst- und Gemüse- schale
Frischer Käse 3 - 4 Tage		Im unteren Kühlraumbereich(unmittelbar über den Obst- und Gemüse- schale
Eier 1 Monat Eierbord in der Innentür
Butter und Margarine Behälter in der Innentür
Gekochte oder vorgegarte Speisen(erkaltete Speisen in gut verschließbaren Behältern)	3 - 4 Tage Alle Gitterroste
Wurst' abgepacktes Brot' Süßspeisen' SpeckGebäck' Schokolade	3 - 4 Tage Alle Gitterroste
Getränke' Milch' Joghurt Flaschenbord in der Innentür
Obst und Gemüse Obst- und Gemüseschale

Was gehört nicht in den Kühlschrank?

Knoblauch (Geruch), Zwiebeln und Lauch Bananen (werden schwarz) Südfrüchte (besser ist Frischluft, z.B. auf dem Balkon) Kartoffeln und Knollengewächse (nur im Dunkeln, keine Feuchtigkeit).

• Im Inneren des Kühlteils zirkuliert die Luft auf natürliche Art; die kältere Luft drängt wegen des größeren Gewichts nach unten.
• Befolgen Sie bitte unbedingt unsere Ratschläge für die maximalen Aufbewahrungszeiten, denn alle Nahrungsmittel, auch die frischesten, sind nur begrenzt haltbar.
• Beachten Sie auch bitte, daß es ein Irrtum ist, anzunehmen, daß sich gekochte Speisen länger halten als rohe.
• Geben Sie keine unbedeckten Flüssigkeitsbehälter in den Kühlschrank; dadurch erhöht sich der Feuchtigkeitspegel im Inneren und es entsteht eine Eisschicht.

Tips zum Sparen

Wie man wertvolle Energie sparen kann

- Die richtige Installation

Installieren Sie das Gerät in einem trockenen und gut belüfteten Raum. Decken Sie niemals die Belüftungsschlitze des Gerätes ab. Achten Sie auf einen ausreichenden Abstand zu Wärmequellen oder anderen Kühlgeräten. Wählen Sie einen Aufstellungsort, an welchem das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist.

- Die richtige Kühltemperatur

Stellen Sie den Reglerknopf zur Einstellung der Kühlschranktemperatur auf eine mittlere Position. Zu große Kälte verbessert weder die Qualität noch die Dauer der Nahrungsmittel-Aufbewahrung. Sie verbrauchen damit nur unnötig viel Strom. Nahrungsmittel wie Gemüse, Käse und Wurst können durch zu kalte Lagerung beeinträchtigt oder gar ungenießbar werden.

- Lagern Sie niemals zuviel ein

Um eine einwandfreie Aufbewahrung der Speisen zu gewährleisten, muß die Kälte frei im Inneren des Kühlteils zirkulieren können. Bei unsachgemäßer Befüllung, wird die Zirkulation behindert und der Kompressor kühlt ständig nach, was widerum zu erhöhtem Stromverbrauch führt.

- Bei geschlossener Tür

Öffnen Sie die Türen Ihres Kombigerätes nur, wenn es unbedingt nötig ist, denn bei jedem Öffnen geht Kälte verloren. Um erneut die richtige Temperatur zu erreichen, kühlt der Kompressor nach, was ebenfalls zu erhöhtem Stromverbrauch führt.

- Ein Augenmerk auf die Dichtung

Achten Sie bitte darauf, daß die Dichtung stets elastisch bleibt, und säubern Sie sie regelmäßig, um eine einwandfreie Haftung an der Tür zu gewährleisten, nur so wird jeglicher Kälteverlust vermieden.

- Niemals warme Speisen!

Ein Topf mit warmen Speisen erhöht sofort die Temperatur im Inneren des Kühlschranks; lassen Sie sie erst auf Raumtemperatur abkühlen, und geben Sie sie dann in den Kühlschrank.

So halte ich das Gerät in Topform

Vor jedem Reinigungsvorgang ist es erforderlich, die Stromversorgung zu unterbrechen (Stecker herausziehen oder Hauptsicherung abstellen).

Abtauen

Modelle ohne Fach zur Herstellung von Eiswürfeln

Das Abtauen des Verdampfers erfolgt automatisch während des Betriebs; das Abtauwasser wird vom Ableiter aufgefangen und verdampft außen automatisch. Es wird empfohlen, das Abflußloch des Abtauwassers (siehe Abb. 1) regelmäßig zu reinigen, um zu vermeiden, daß sich das Wasser auf dem Kühlschrankboden sammelt anstatt nach außen abzufließen.

Modelle mit Fach zur Herstellung von Eiswürfeln

Es ist zweckmäßig, den Verdampfer abzutauen. Es dürfen keine spitzen Metallgegenstände dazu verwendet werden, sie könnten die Platte durchstechen und nicht wieder zu reparierende Schäden am Gerät verursachen. Dieser Abtauvorgang ist notwendig, um den Kühlschrank leistungsfähig zu halten und unnütz hohen Stromverbrauch zu vermeiden.

Soll vollständig abgetaut werden, drehen Sie den Thermostatenknopf so, daß sein Symbol "mit dem Pfeil übereinstimmt. (Abb. 2).

Das Abtauwasser wird in dem dazu vorgesehenen Behälter aufgefangen.

Diesen Behälter dann abtrocknen und wieder in seinen Sitz einsetzen.

Zur erneuten Inbetriebsetzung des Kühlschranks, den Thermostatenknopf wieder auf die Betriebsposition einstellen.

Reinigung und Pflege

- Das Material aus dem Ihr Gerät hergestellt wurde, ist hygienisch einwandfrei und überträgt keine Geruchsstoffe. Um diese Vorzüge beizubehalten, ist es notwendig, daß die Nahrungsmittel immer gut geschützt und verschlossen gelagert werden, um nur schwer entfernbare Flecken und unangenehme Geruchsbildung zu vermeiden.

- Nur Wasser und Bicarbonat: Um innen und außen zu reinigen, benutzen Sie einen weichen Schwamm, getränkt mit lauwarmem Wasser und Natriumbicarbonat welches außerdem auch ein ausgezeichnetes Desinfektionsmittel ist. Wenn Sie keins zur Hand haben, nehmen Sie eine neutrale Seife (z. B. Marseille-oder Kern-Seife).

- Benutzen Sie zur Reinigung niemals flüssige oder pulverförmige Scheuermittel, niemals Weißmacher und auf keinen Fall Ammoniak, Benzin oder sonstige Lösungsmittel. Benutzen Sie auch niemals irgendwelche Wundermittel, wenn Ihnen die Inhaltsstoffe nicht bekannt sind. Beachten Sie bitte, daß der Einsatz von falschen Reinigungsmitteln zur Zerstörung Ihres Gerätes führen kann.

- Sollte das Gerät für längere Zeit abgeschaltet werden, z.B. während der Sommerferien, ist es ratsam, dieses innen sorgfältig zu reinigen und die Tür vorstehen zu lassen, um Schimmelbildung oder die Bildung schlechter Gerüche zu vermeiden.

- Wie tauscht man die Innenlampe aus? Den Stecker aus der Steckdose ziehen, oder den LS-Schalter ausschalten und die defekte Birne durch eine neue (max 15 Watt) ersetzen (Fig. 3).

Nicht funktionierende Geräte

Bitte kontrollieren Sie, ob:

• die Hauptsicherung eingeschaltet ist;

Der Kühlschrank kühlt nicht richtig

Bitte kontrollieren Sie, ob:

• die Tür richtig schließt oder die Dichtung beschädigt ist;
• die Tür, zum Beispiel von Kindern, oft geöffnet wird;
• der Temperatur-Reglerknopf richtig eingestellt ist: der Kühlschrank überladen ist?

Im Kühlteil gefrieren Nahrungsmittel

Bitte kontrollieren Sie, ob:

- die Temperatur-Reglerknöpfe in der richtigen Position stehen;

Der Motor/Kompressor läuft ständig

Bitte kontrollieren Sie, ob:

• die Tür richtig geschlossen oder ständig geöffnet wurde;
• die Außentemperatur sehr hoch ist?

Das Gerät macht zu viel Lärm

Bitte kontrollieren Sie, ob:

• Ihr Gerät gerade steht;
• es zwischen Möbeln oder Gegenständen steht, die vibrieren und daher zu Lärmentwicklung Ihres Gerätes führen können.
  • Das Kühlgas im Inneren erzeugt ein leichtes

Geräusch, auch bei Stillstand des Kompressors (das ist kein Defekt).

Es steht Wasser auf dem Kühlschrankboden

Bitte kontrollieren Sie, ob:

- die Abtauwasserablauföffnung auch nicht verstopft ist

Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit: die Modellbezeichnung (Mod.), die entsprechenden Nummern (S/N), die auf dem Schild unten links neben dem Gemüsefach angegeben sind (siehe untenstehende Beispiele).

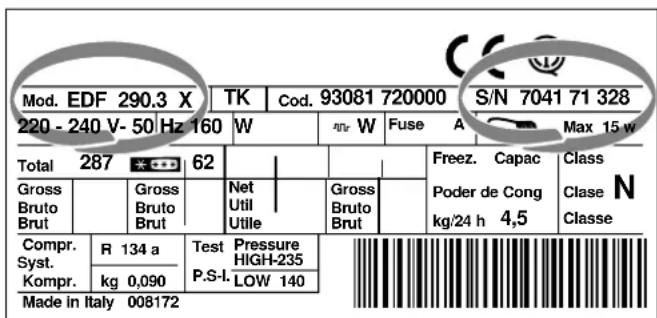

Mod. EDF 290.3 X TK Cod. 93081 720000 S/N 7041 71 328 220 - 240 V- 50 Hz 160 W Anr W Fuse A Max 15 w Total 287 62 Freez. Capac Class Gross Bruto Brut Gross Bruto Brut Net Util Utile Gross Bruto Brut Poder de Cong kg/24 h 4,5 Clase N Compr. R 134 a Test Pressure HIGH-235 Syst. Kompr. kg 0,090 P.S-I. LOW 140 Made in Italy 008172

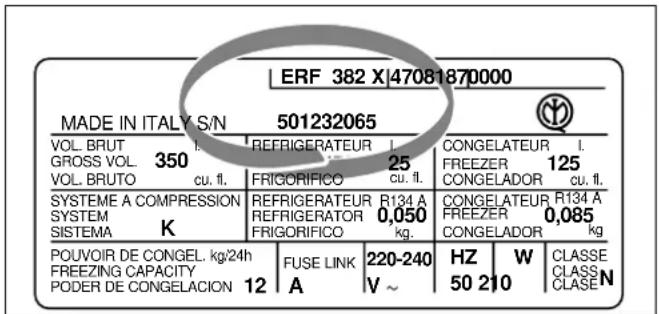

ERF 382 X|47081870000 MADE IN ITALY S/N 501232065 VOL. BRUT GROSS VOL. 350 I. VOL. BRUTO cu. fl. REFRIGERATEUR 25 FRIGORIFICO cu. fl. CONGELATEUR FREEZER CONGELADOR 125 cu. fl. SYSTEME A COMPRESSION SYSTEM K REFRIGERATEUR R134 A 0,050 REFRIGERATOR FRIGORIFICO kg. CONGELATEUR FREEZER CONGELADOR R134 A 0,085 kg POUVOIR DE CONGEL. kg/24h FUSE LINK 220-240 HZ W CLASSE FREEZING CAPACITY V ~ 50 210 CLASS PODER DE CONGELACION 12 PODER DE CONGELACION CLASE N

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.
