BEDIENUNGSANLEITUNG HDS 1 Techion

HDTV-Satellitenreceiver mit Mediaplayer und Internetportalfunktion*

*Nur möglich bei Einbindung in ein WLAN Netzwerk mit USB WLAN-Dongle, für Internetradio & Webportal ist eine Internetverbindung nötig.

INHALT

2. Abbildungen 4

3. Bitte zuerst lesen 6

Wichtige Hinweise zur Bedienung 6

Achtung! Wichtige Sicherheitshinweise 7

Betriebspausen 7

Entsorgungshinweis 8

4. Anschluss 10

5. Erstinstallation 10

6. Installation 13

6.1. Antenneneinstellungen 14

6.2. Satellitenliste 16

6.3. Transponderliste 17

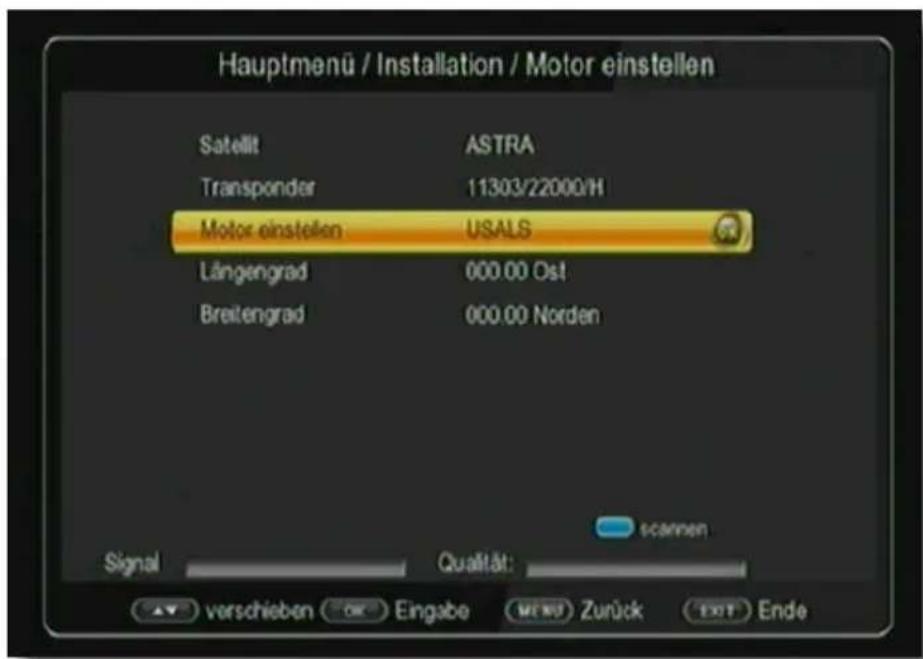

6.4. Motor einstellen 19

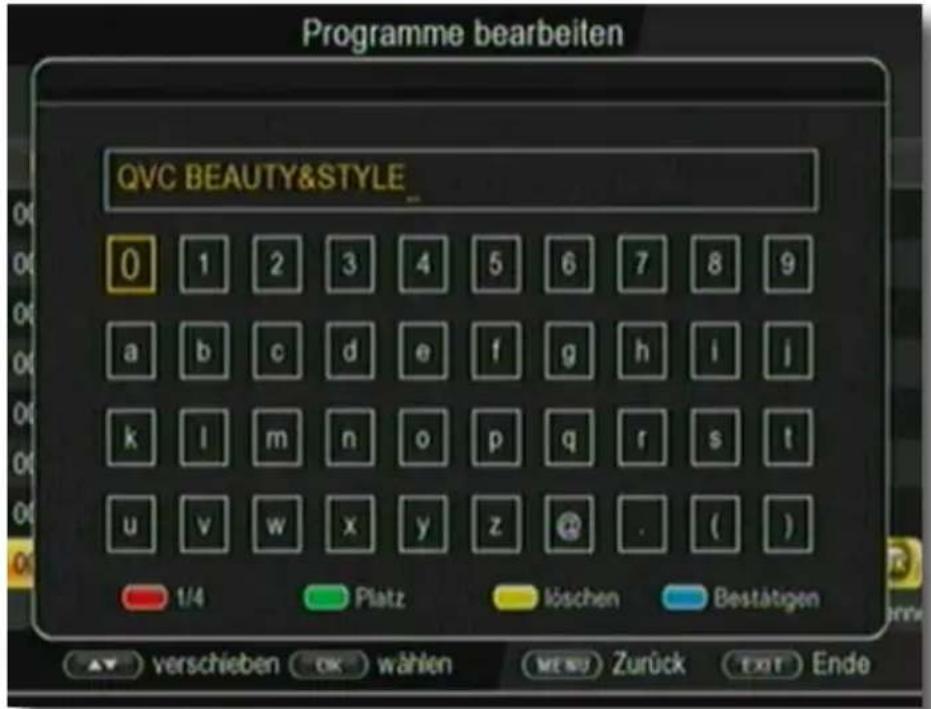

7. Programme bearbeiten 21

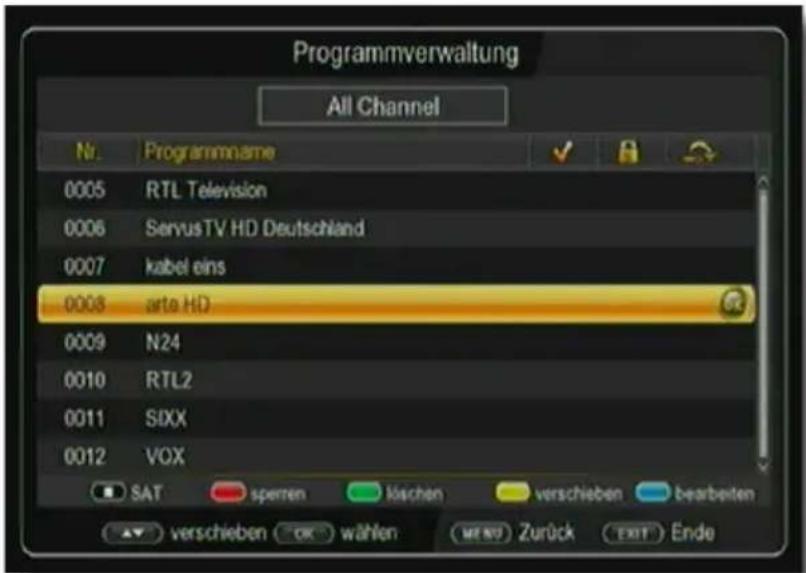

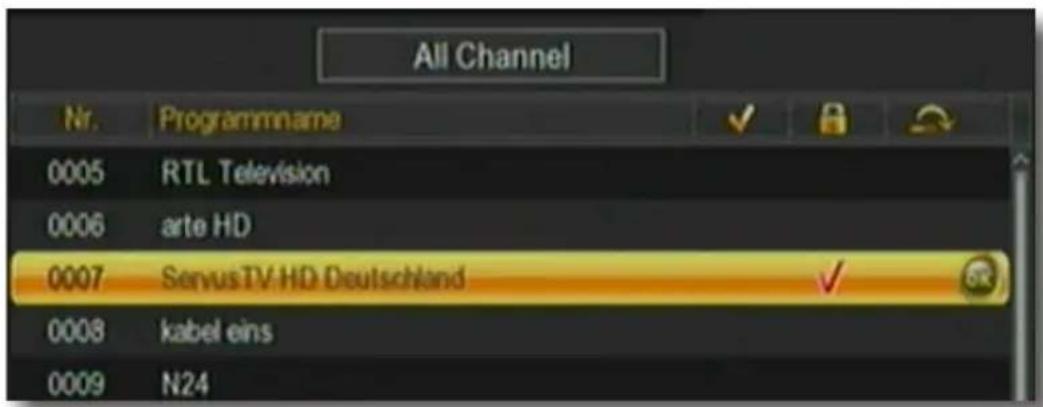

7.1. Programmverwaltung 21

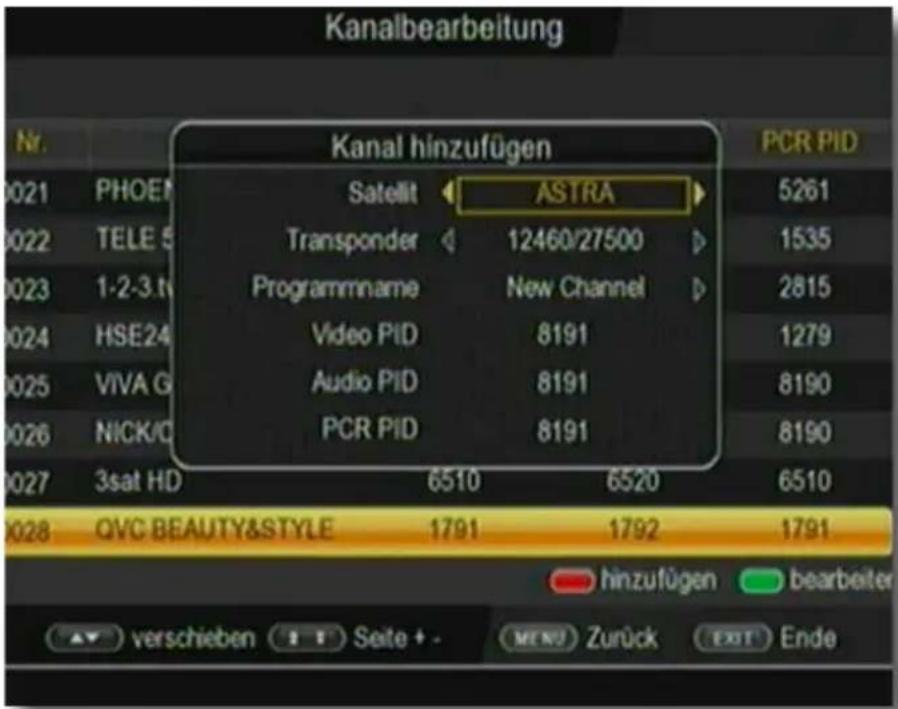

7.2. Kanalbearbeitung 24

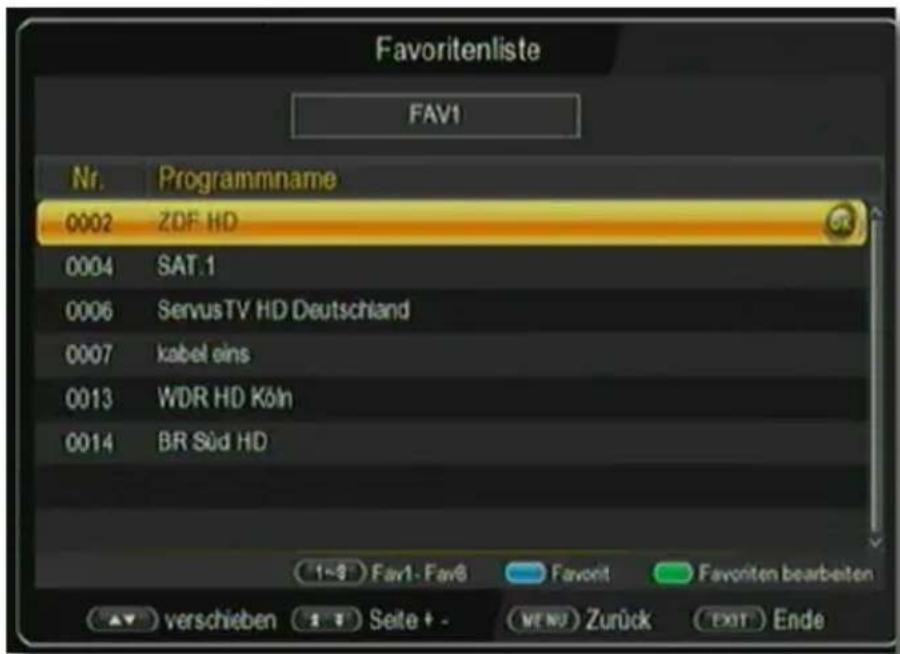

7.3. Favoriten bearbeiten 25

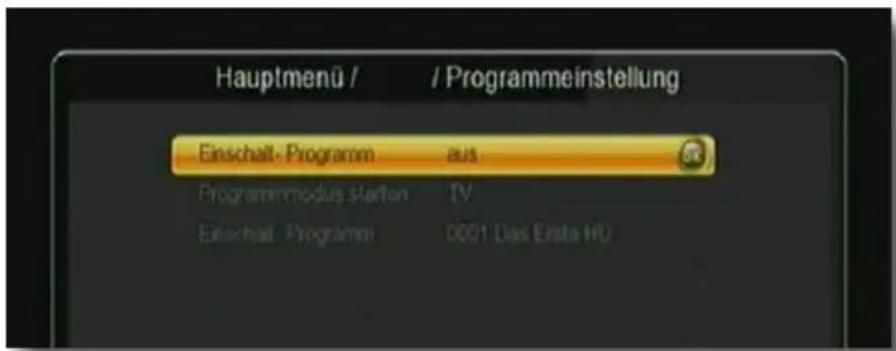

7.4. Programmeinstellung 26

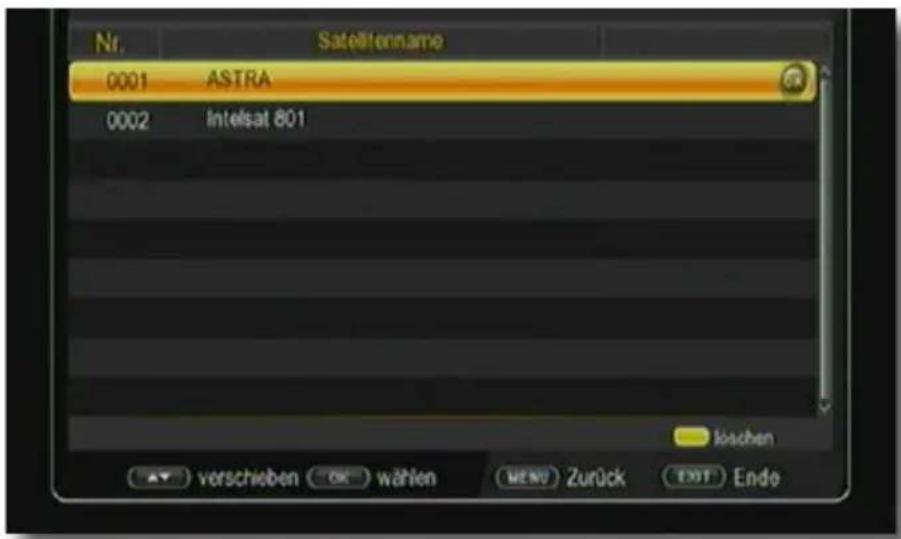

7.5. Satellit löschen 26

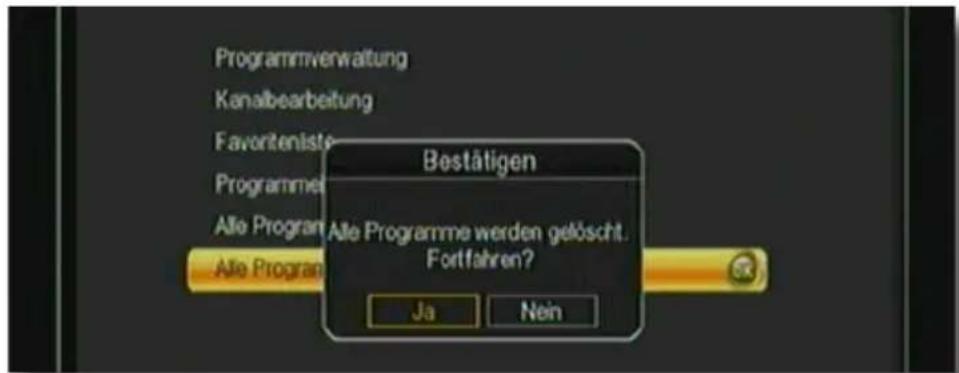

7.6. Alle Programme löschen 27

8. Multimedia 27

8.1. Film 28

8.2. Foto 28

8.3. Musik 28

9. Application 30

9.1. Web Apps 30

10. Einstellungen 30

10.1. indiv. Einstellungen 30

10.2. AV Einstellungen 33

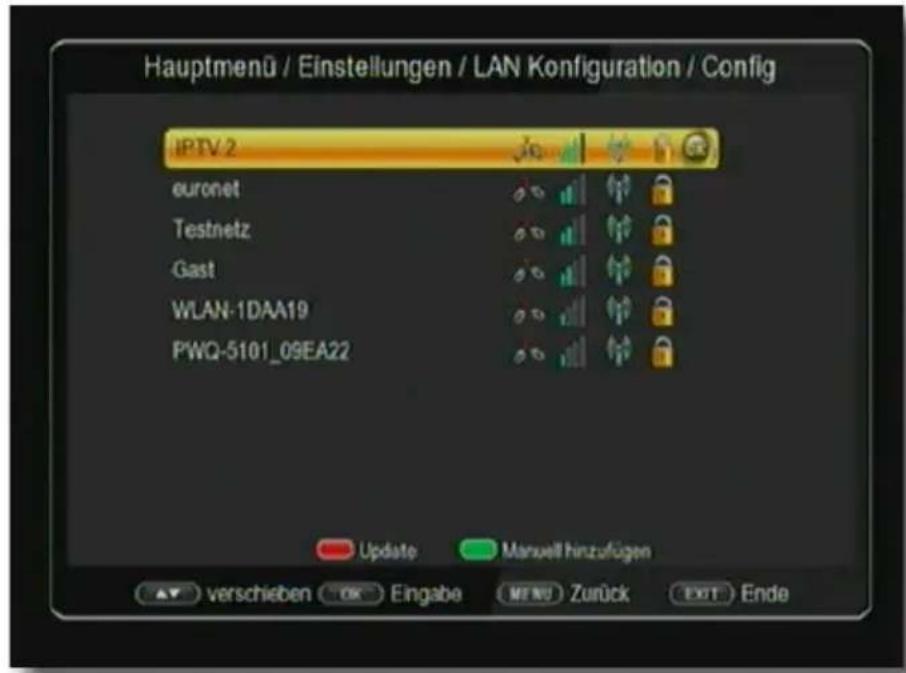

10.3. LAN Konfiguration 35

10.4. Smartphone Steuerung 36

11. System 36

11.1. OSD Sprache 36

11.2. Datum Zeit 37

11.4. Werkseinstellungen 40

12. Bedienung 41

12.1. Ein- und Ausschalten 41
12.2. Programmwahl 41

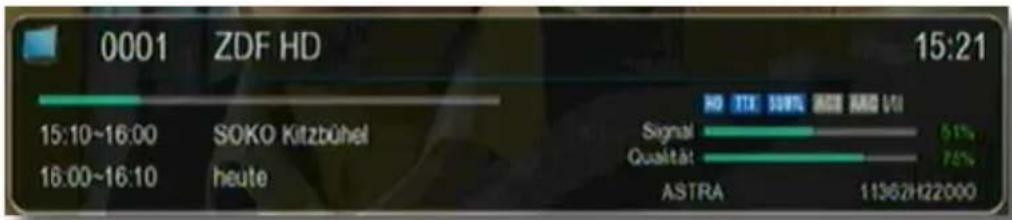

12.3. Infobox 43

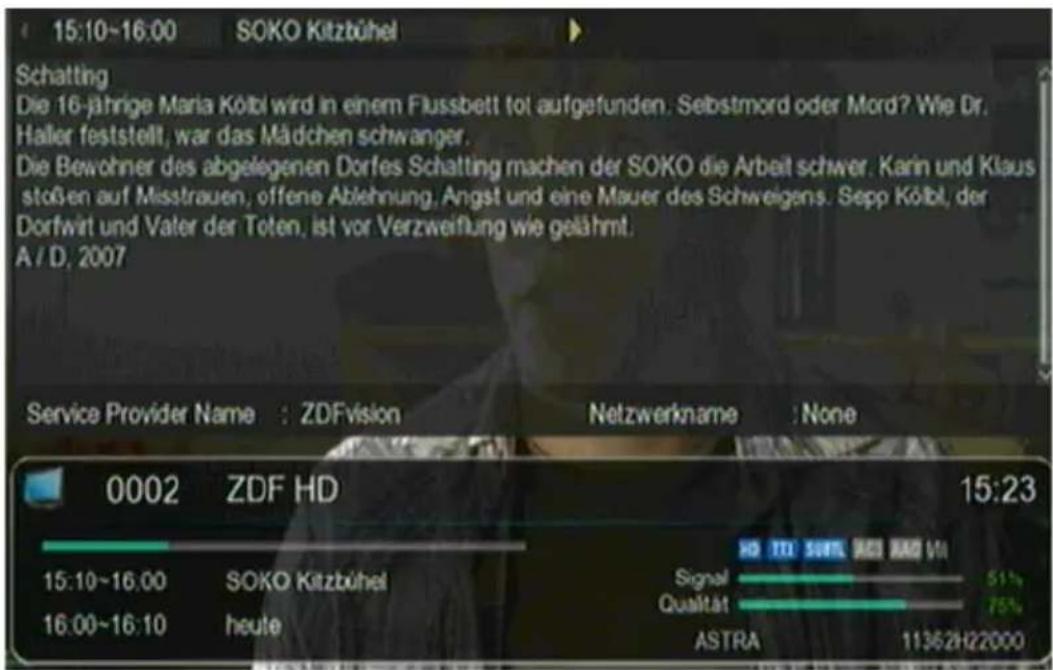

12.4. Weitere Programminformationen 44
12.5. Transponder-Info 44
12.6. Lautstärkeregelung 44
12.7. TV/Radioumschaltung 44

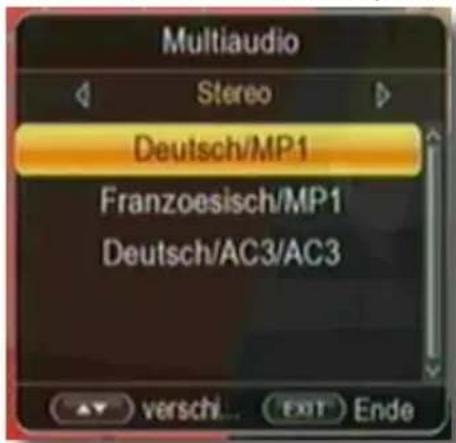

12.8. Dolby Digital (AC3 - Betrieb) 45
12.9. Rückkehr zum zuletzt eingestellten Programm 45

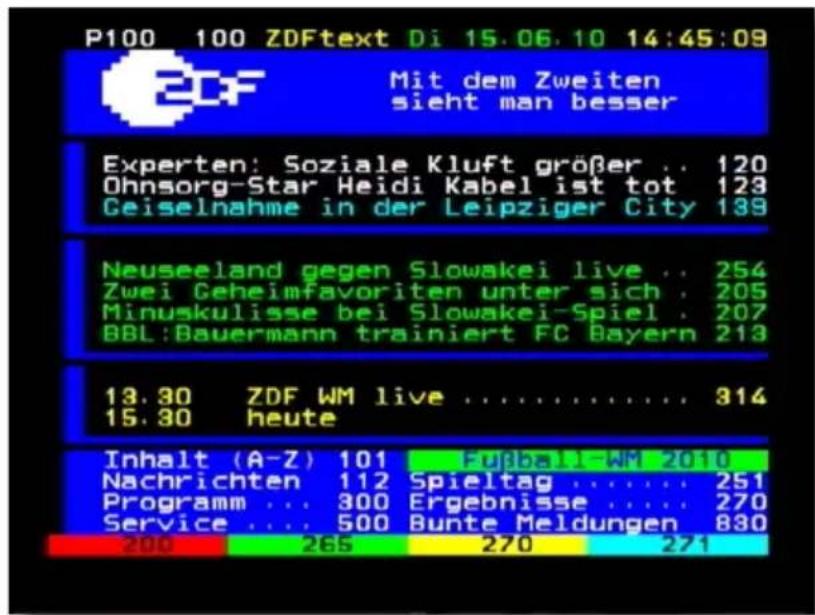

12.10. Videotext 45
12.11. Untertitel 46

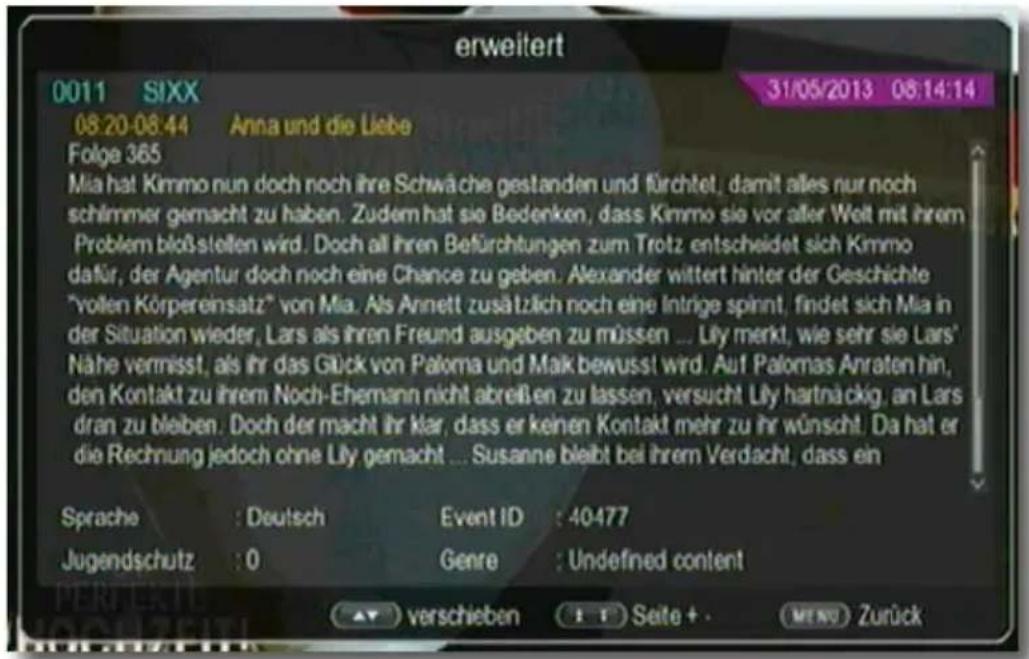

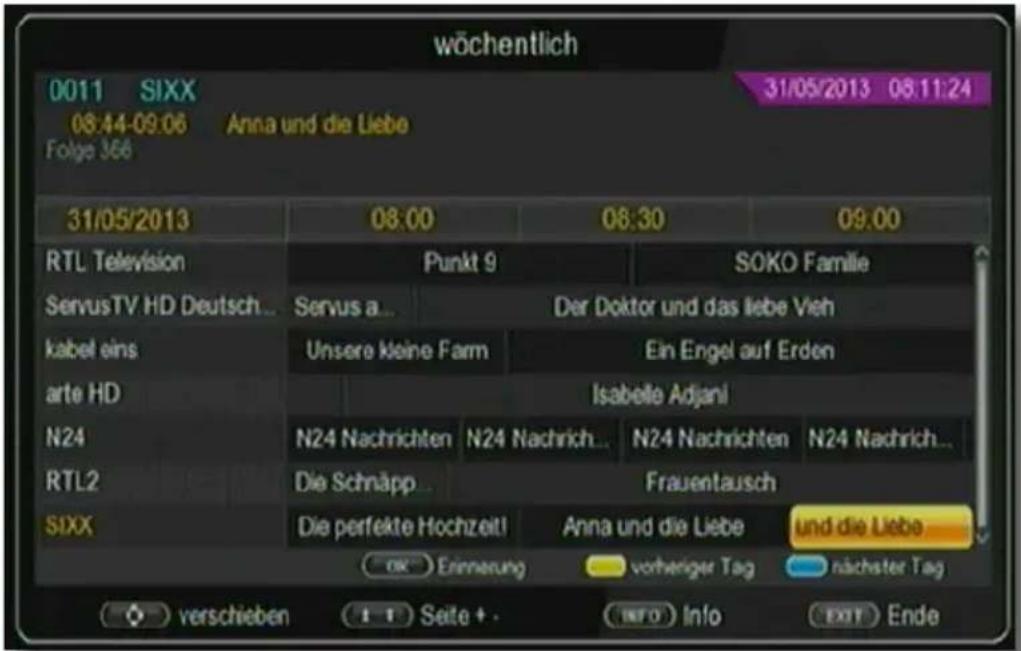

12.12. Elektronische Programminfo EPG 46
12.13. Timerprogrammierung über EPG
12.14. Bildschirmformat einstellen 47
12.15. Zoomfunktion 48
12.16. Sleeptimer 48

1. Technische Daten 49

2. Fehlersuchhilfe 50

Änderungen und Druckfehler vorbehalten.

AQISTON und TECHION sind eingetragene Warenzeichen der

AQISTON Digital GmbH

Wegkamp 1

24589 Dätgen

Deutschland

www.aqiston.de

Telefon: [phone]

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf und kontaktieren Sie im Servicefall Ihren Händler.

Sehr geehrter Kunde,

vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben. Sollte ihr Satelliten-receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen. Bitte schildern Sie das Problem Ihrem Händler oder rufen Sie uns an!

Technische Hotline (Deutschland): 04329 / 91 13 0

Gerne können Sie auch eine E-Mail an [e-mail] senden.

Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unseren Service unter folgender Adresse ein oder kontaktieren Sie Ihren Händler:

AQISTON Digital GmbH, Wegkamp 1, D-24589 Dätgen

2. Abbildungen

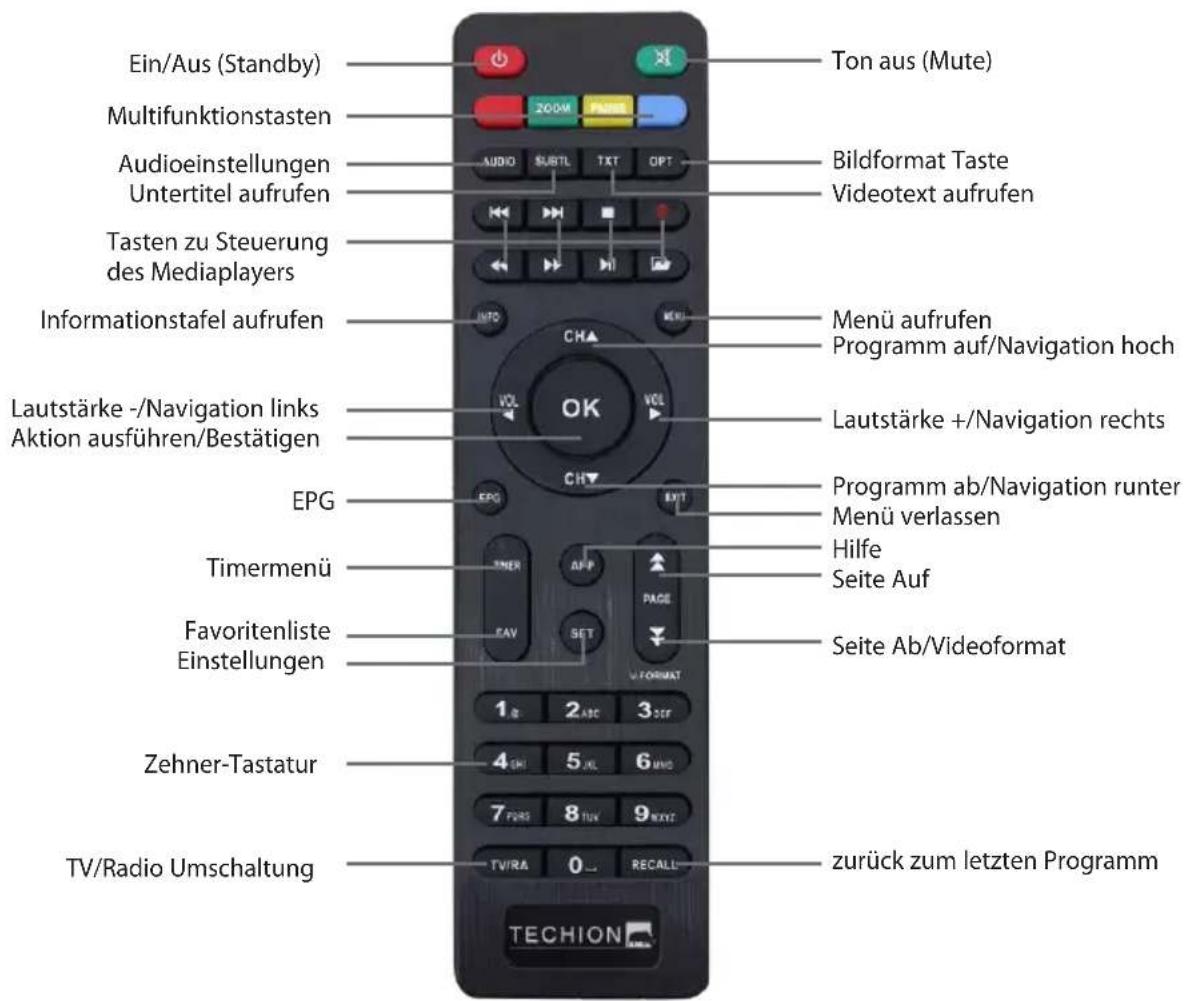

Fernbedienung

Ein/Aus (Standby) Multifunktionstasten Audioeinstellungen Untertitel aufrufen Tasten zu Steuerung des Mediaplayers Informationstafel aufrufen Lautstärke -/Navigation links Aktion ausführen/Bestätigen EPG Timermenü Favoritenliste Einstellungen Zehner-Tastatur TV/Radio Umschaltung TON aus (Mute) Bildformat Taste Videotext aufrufen Menü aufrufen Programm auf/Navigation hoch Lautstärke +/Navigation rechts Programm ab/Navigation runter Menü verlassen Hilfe Seite Auf Seite Ab/Videoformat zurück zum letzten Programm

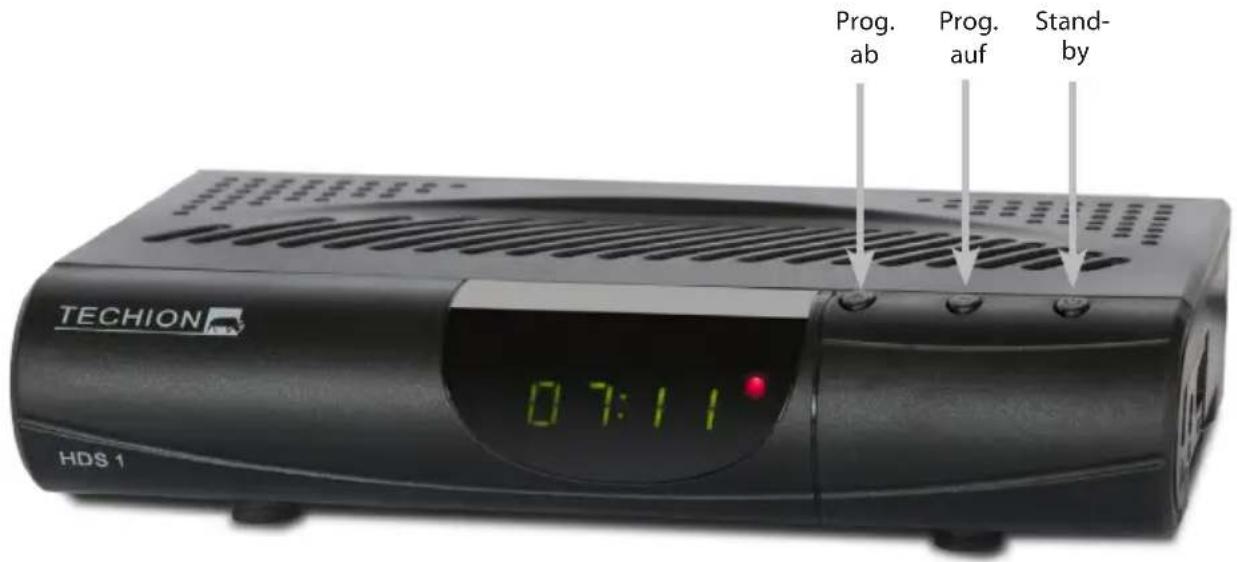

TECHION HDS 1 07:11 Prog. ab Prog. auf Stand- by

externer Infrarotempfänger, ermöglicht verdeckte Aufstellung (separat erhältlich)

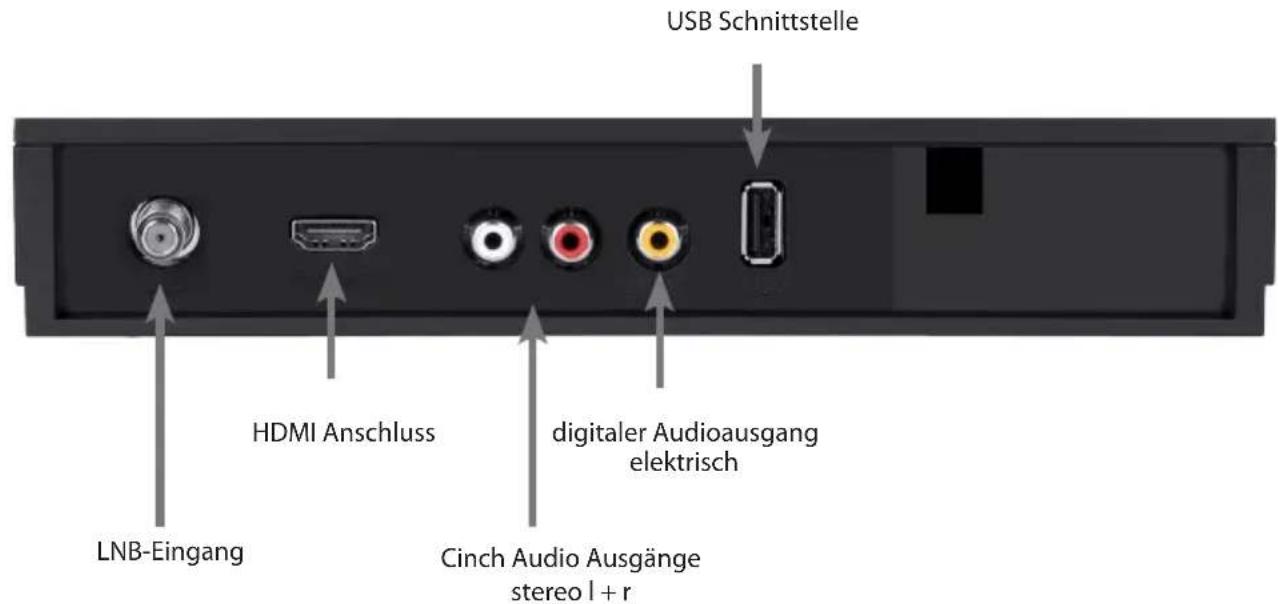

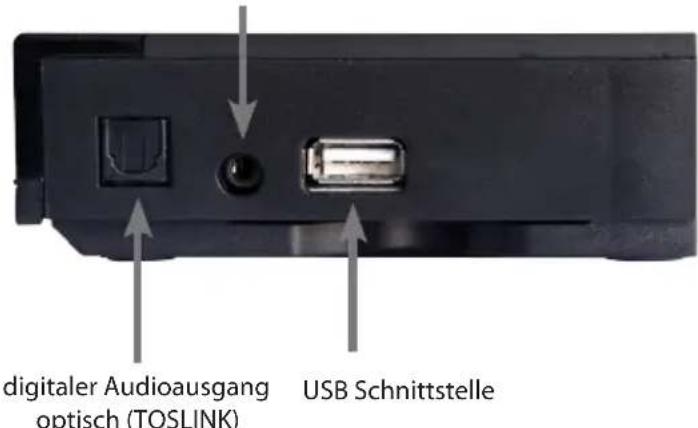

digitaler Audioausgang optisch (TOSLINK) USB Schnittstelle

USB Schnittstelle HDMI Anschluss digitaler Audioausgang elektrisch LNB-Eingang Cinch Audio Ausgänge stereo l + r

3. Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle AAA).
Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein.
Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die folgenden Sicherheitshinweise.
Die Kapitel 4 und 6 beschreiben den Anschluss und die Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät. Diese Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
Das Kapitel 12 beschreibt alle Funktionen, die für den täglichen Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
Im Kapitel 7 finden Sie Informationen darüber, wie Sie neue Programme einstellen oder die Programmreihenfolge ändern.
Die technischen Daten finden Sie in Kapitel 13.
Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 14.

Wichtige Hinweise zur Bedienung:

Durch die Verwendung eines sogenannten „On Screen Display“ (Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als „MENÜ“ zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die "Funktionstasten" rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste ("Multifunktionstaste") auf der Fernbedienung ausgelöst werden. Die "Funktionstasten" sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist. Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Der Programmplatz des jeweils angewählten Programms wird außerdem im Display angezeigt.

Achtung! Wichtige Sicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE.

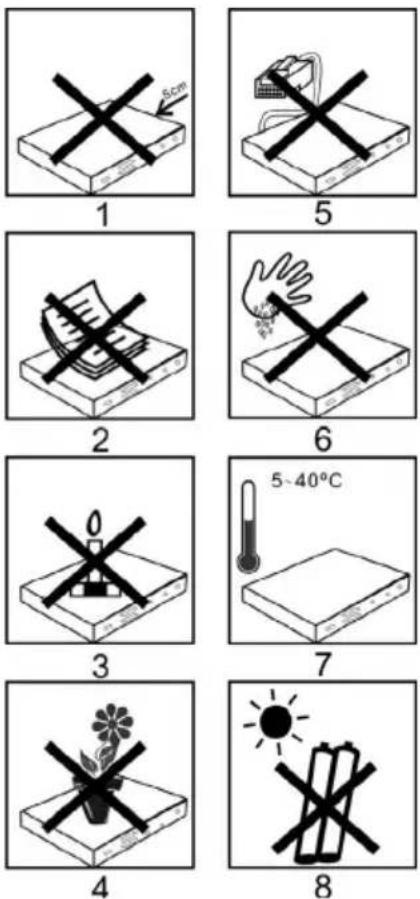

SICHERHEITSVORKEHRUNGEN:

Dieser Receiver wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht, damit die Luft ungehindert zirkulieren kann und das Gerät sich nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem. Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit Zeitungen, Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden. Berühren Sie niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker.

7. Der Receiver sollte bei Temperaturen von 5°C bis 40°C betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende Umweltschutzbestimmungen.

CE CE-Zeichen für europäische Märkte

Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.

Entsorgung von gebrauchten Batterien und Akkus

Batterien oder Akkumulatoren enthalten möglicherweise Stoffe, welche der Umwelt und der menschlichen Gesundheit schaden können. Außerdem enthalten sie wertvolle Rohstoffe, die wieder verwertet werden können. Umwelt, Gesundheit und Materialrecycling werden durch falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/Akkus können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen leisten.

Das Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die Batterie/der Akku

mehr als 0,0005 Masseprozent Quecksilber (Hg)

mehr als 0,002 Masseprozent Cadmium (Cd)

oder mehr als 0,004 Masseprozent Blei (Pb) enthält.

In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen.

Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus oder an der Verkaufsstelle ab.

Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

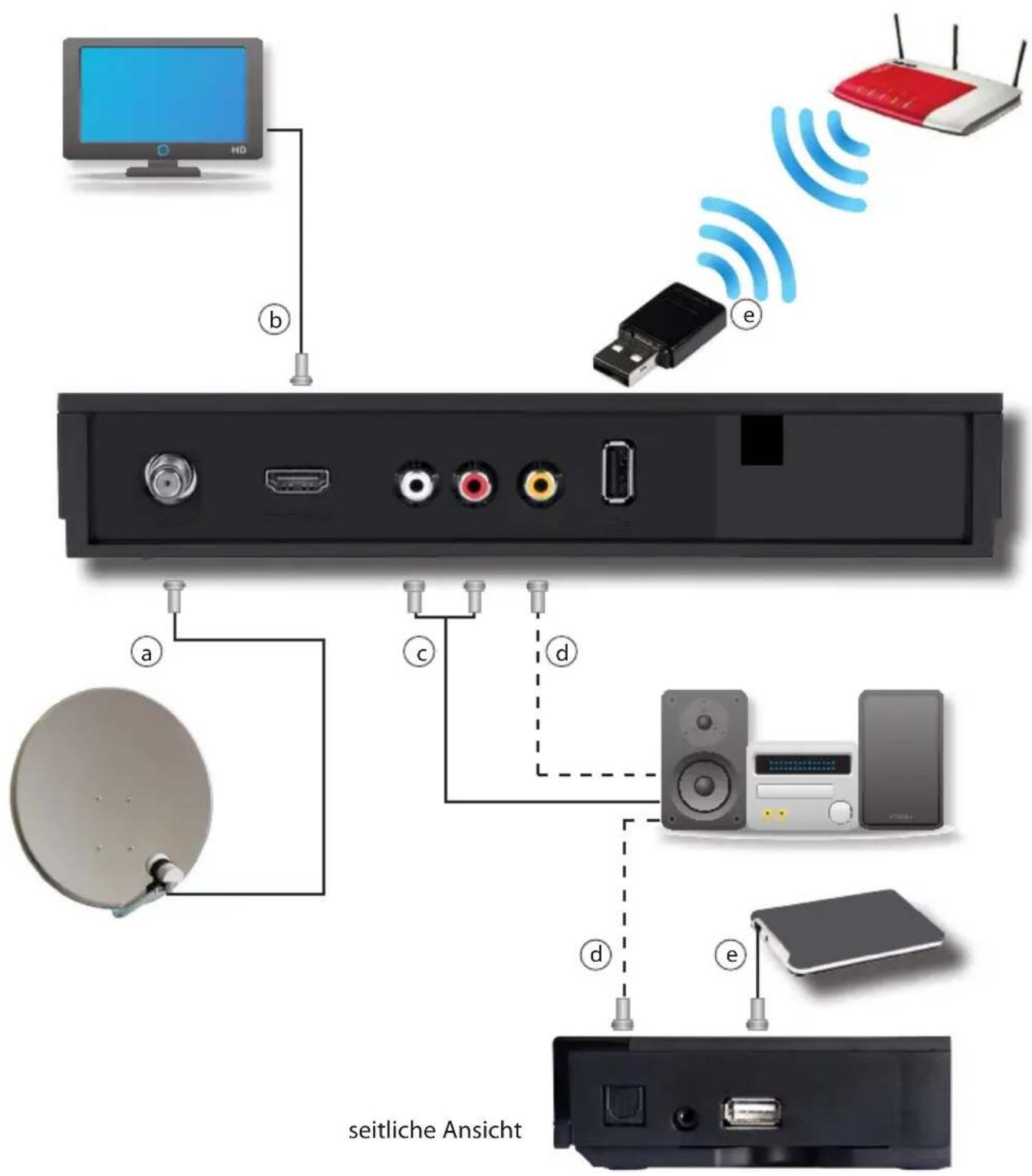

Anschluss des Satellitenreceivers

a. Verbindung des LNBs mit den LNB-Eingängen (LNB IN) des Satellitenreceivers.
b. HDMI Verbindung zum Fernseher
c. Analoge Audio Stereo Verbindung an eine HiFi Anlage (oder an ältere Fernseher / Rekorder)
d. Audio Digital Ausgang zum Anschluss an HiFi oder Dolby Digital Anlage
e. USB Schnittstelle zum Anschluss eines USB Datenträgers oder W-LAN Dongles zur Anbindung an ein Netzwerk bzw. das Internet.
f. FBAS Videobuchse zum Anschluss an ältere Fernseher oder DVD/Videorekorder

seitliche Ansicht

4. Anschluss

Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf Seite 9.

4.1. DVB-S

a Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 „Einstellungen“.

4.2. Anschluss an ein Fernsehgerät

b Über HDMI

Sollte Ihr Fernsehgerät über einen HDMI Anschluss verfügen, empfiehlt sich das Gerä über HDMI anzuschließen. Verbinden Sie dazu den HDMI Ausgang des Receivers mit dem HDMI Eingang Ihres Fernsehgerätes.

4.2 Anschluss an eine HiFi oder Dolby Digital Anlage

c analog Stereo

Sie können den Receiver über die analogen Cinch Audioausgänge (rot, weiß) an eine HiFi Stereo Anlage anschließen.

d Digital

Sollte Ihr Dolby Digital Verstärker über einen entsprechenden Digitaleingang verfügen, verbinden Sie eine der Buchsen AUDIO OUT DIGITAL des Receivers (entweder elektrisch auf der Rückseite oder optisch an der Seite) mit dem Eingang Ihres Verstärkers.

Es stehen - abhängig vom jeweiligen Sender - die Abtastraten von 32, 44.1 und 48 kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur Verfügung.

4.3 Anschluss an externes USB Speichermedium

e Verbinden Sie ein externes USB Speichermedium, z. B. eine externe Festplatte, über das USB-Kabel des Speichermediums mit der USB-Schnittstelle des Receivers auf der Rückseite oder seitlich. Das Medium muss FAT32 formatiert sein.

ACHTUNG! Es ist möglich, dass eine externe Festplatte zusätzlich über ein separates Netzteil mit Strom versorgt werden muss. Lesen Sie hierzu bitte die Bedienungsanleitung der Festplatte!

Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erhebliche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Zur Wiedergabe von HDTV-Videos wird eine hohe Geschwindigkeit benötigt.

4.4 Anschluss ans Netzwerk mittels W-LAN Dongle

e Stecken Sie den W-LAN Dongle in die USB-Buchse ein. Anschließend nehmen Sie die Einstellungen für Ihr Heimnetzwerk vor (siehe Kapital 10.3. Seite 35)

5. Erstinstallation

Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, kann das Gerät eingeschaltet werden.

Das Gerät ist mit einer werkseitigen Voreinstellung ausgestattet, bei welcher der Empfang des Satelliten ASTRA 19,2 Grad Ost bereits voreingestellt ist. Der Receiver startet mit dem Programm „Das ERSTE HD“, empfangbar über Astra 19,2 Grad Ost.

Zur Programmsuche lesen Sie bitte auch Kapitel 6.3.1.

Die Programme in der Programmliste entsprechen den Sendern, die über die oben genannten Satelliten zu empfangen sind und sind ab Werk in einer Reihenfolge abgelegt, die den gängigen Sehgewohnheiten entspricht.

Starten Sie den Receiver durch Drücken der roten Power Taste auf der Fernbedienung oder über die Power Taste am Receiver.

5.1. Menüstruktur und Bedienung

Alle Einstellungen können über das Menü im Gerät vorgenommen werden.

Durch Drücken der Taste MENÜ auf der Fernbedienung gelangen Sie in das Hauptmenü.

Mit den Pfeiltasten auf/ab/links/rechts können Sie die Einstellungen anwählen, die Sie bearbeiten möchten.

Mit der Taste OK bestätigen Sie eine Eingabe oder gelangen in den nächsten Menüpunkt.

Mit der Taste MENÜ gelangen Sie immer einen Schritt zurück.

Drücken Sie EXIT, wenn Sie die Einstellungen verlassen möchten.

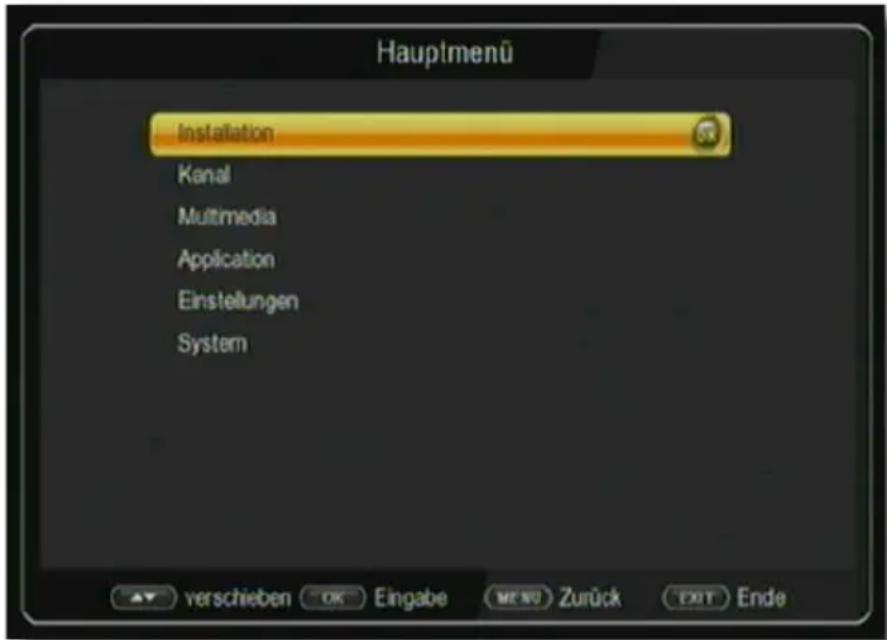

Hauptmenü Installation Kenal Multimedia Application Einstellungen System verschieben OK Eingabe MENZurück EXIT Ende

Das Hauptmenü ist in folgende Unterpunkte gegliedert:

> Installation (6. Kapitel)

Hier kann das Gerät an die vorhandene Antennenanlage angepasst und neue Programme gesucht werden.

> Kanal (7. Kapitel)

Hier können Sie die Reihenfolge der gespeicherten TV- und Radioprogramme nach ihren Wünschen verändern und neue Favoritenlisten erstellen.

> Multimedia (8. Kapitel)

Über Multimedia können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom angeschlossenen USB-Speichermedium wiedergeben.

> Applikation (9. Kapitel)

In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und Wetterportale oder Spieledownloads.

> Einstellungen (10. Kapitel)

Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder die OSD Darstellungen ändern.

> System (11. Kapitel)

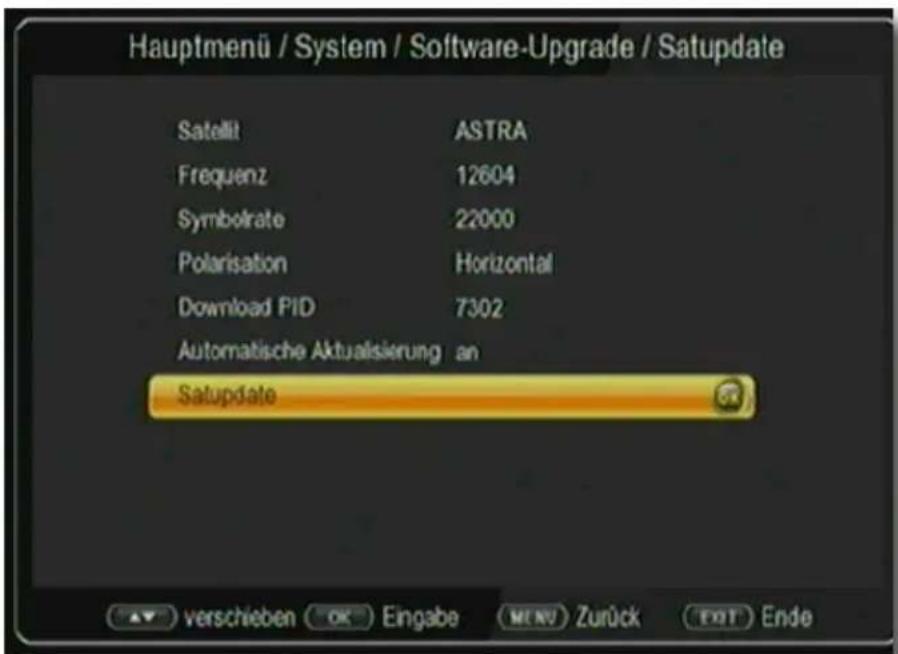

Im Bereich System können Sie die Menüsprache einstellen oder ein Software Update durchführen.

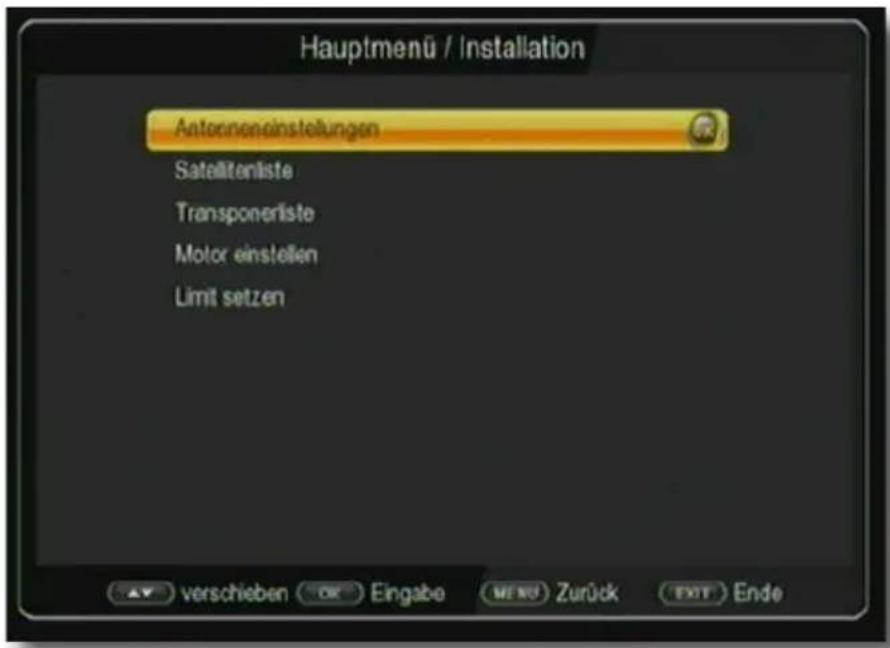

6. Installation

Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S Empfang notwendig sind.

Drücken Sie die MENÜ Taste und wählen Sie mit Hilfe der Pfeiltasten auf/ab den Menüpunkt „Installation“ aus und bestätigen mit OK.

Hauptmenü / Installation Antonneneinstellungen Satellitenliste Transponerliste Motor einstellen Limit setzen verschieben OK Eingabe MENU Zurück EXIT Ende

Der Menüpunkt „Installation“ gliedert sich in folgende Unterpunkte:

• 6.1. Antenneneinstellungen
• 6.2. Satellitenliste
• 6.3. Transponderliste
• 6.4. Motor einstellen
• 6.5. Limit setzen

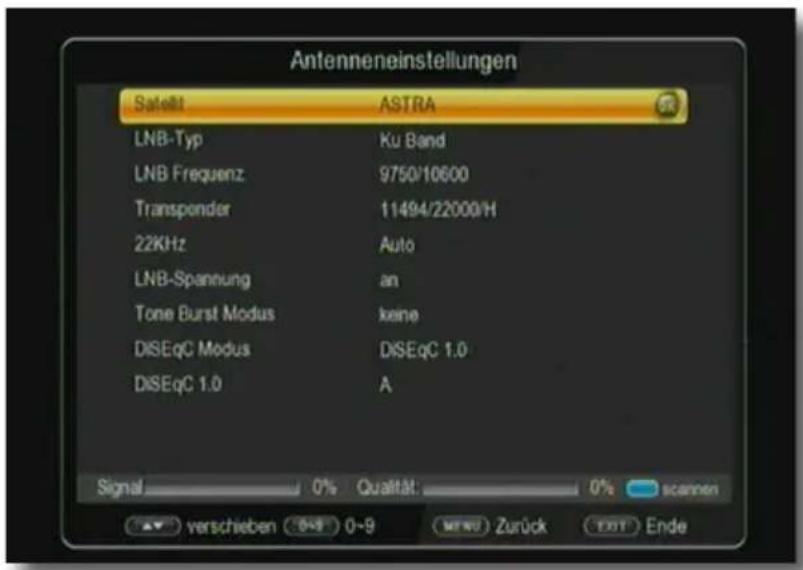

6.1. Antenneneinstellungen

Mit Hilfe der Antenneneinstellung können Sie den Satellitenreceiver an die angeschlossene Satellitenantenne anpassen.

Wählen Sie über die Pfeiltasten auf/ab die Option „Antenneneinstellungen“ und bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet.

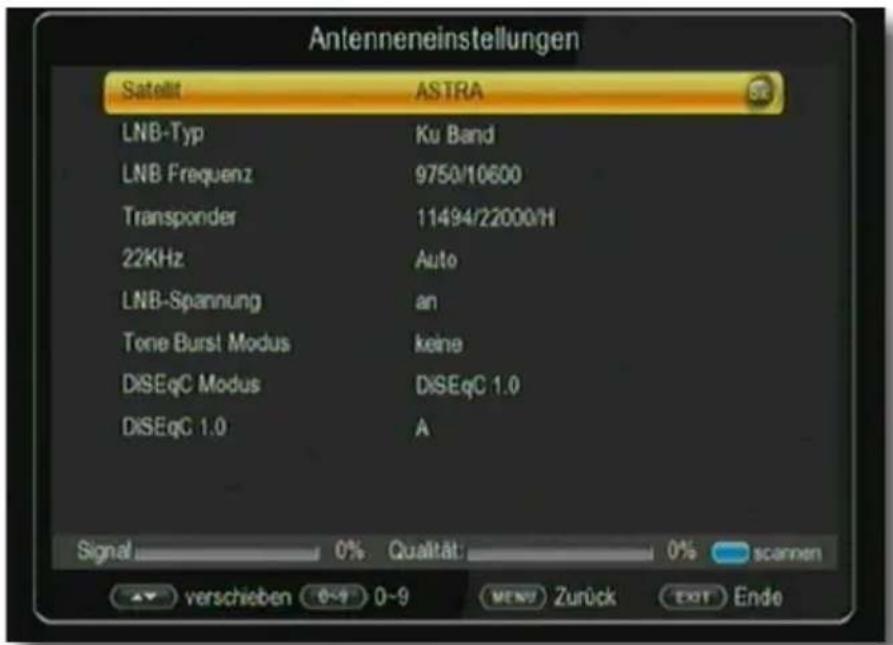

Antenneneinstellungen Satellit ASTRA LNB-Typ Ku Band LNB Frequenz 9750/10600 Transponder 11494/22000/H 22KHz Auto LNB-Spannung an Tone Burst Modus keine DISEqC Modus DISEqC 1.0 DISEqC 1.0 A Signal 0% Qualität 0% scannen verschieben 0-9 0-9 MENV Zurück EXT Ende

Hinweis: Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie dazu auch Ihren Fachhändler oder Installationsbetrieb.

Vorgehensweise:

In der Antennenkonfiguration müssen mehrere Parameter für den Empfang eingestellt werden. Dazu werden folgende Daten benötigt:

Satellit Satellitenposition gemäß der Ausrichtung der Satellitenantenne

LNB Typ LNB Typ der vorher eingestellten Satellitenposition

LNB Frequenz LNB ZF- Frequenz für das Lowband

LNB ZF- Frequenz für das Highband

Transponder Transponderfrequenz auf der ein Suchlauf durchgeführt werden kann.

LNB Spannung Einstellung der LNB Speisespannung

Tone Burst Modus Schalten Sie hier entsprechend Ihrer Sat Anlage den Tone Burst Modus ein oder aus.

22KHz 22 kHz Signal

DiSEqC DiSEqC Positionseinstellung

Zur Kontrolle gibt eine Anzeige im unteren Menübereich Aufschluss über die Qualität und die Stärke des empfangenen Signals.

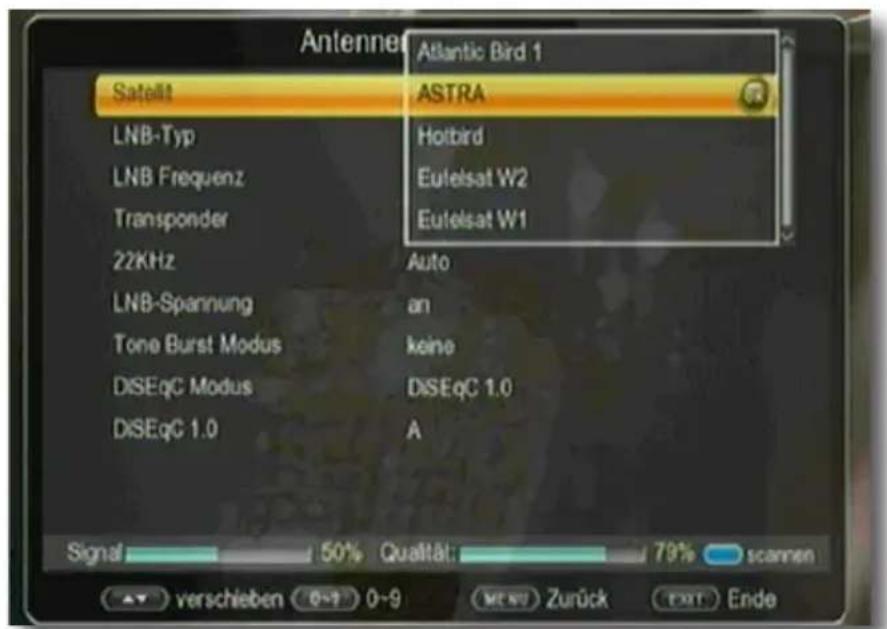

6.1.1. Satellitenliste

Stellen Sie in diesem Punkt die Satellitenpositionen ein, die Sie mit Ihrer Satanlage empfangen können.

Wählen Sie den Punkt Satellit mit Hilfe der Pfeiltasten auf/ab.
Drücken Sie die OK Taste. Es öffnet sich eine Liste mit den zur Verfügung stehenden Satelliten, die Sie dann über die Pfeiltasten auf/ab auswählen können.
Bestätigen Sie anschließend mit OK.

Antenner Satellit LNB-Typ LNB Frequenz Transponder 22KHz LNB-Spannung Tone Burst Modus DISEqC Modus DISEqC 1.0 Atlantic Bird 1 ASTRA Hotbird Eulelsat W2 Eulelsat W1 Auto an keine DISEqC 1.0 A Signal: 50% Qualität: 79% scanned verschieben 0-9 0-9 MEU Zurück EXIT Ende

6.1.2. LNB Typ

In diesem Punkt können Sie mit Hilfe der Pfeiltasten links/rechts den LNB Typ auswählen mit dem die Satellitenposition zu empfangen ist.

6.1.3. LNB Frequenz

Stellen Sie hier mit Hilfe der Zehner-Tastatur die für das LNB spezifischen ZF- Frequenzen im High- und Low Band ein.

6.1.4 Transponder

Wählen Sie hier den Transponder aus, auf dem der Receiver ein Signal vom ausgewählten Satelliten empfangen soll.

6.1.5.22 kHz

Mit der 22 kHz-Schaltung werden bei Satellitenanlagen Steuerungsbefehle wie z.B. Low- und High Band Umschaltung realisiert. Schalten Sie mit Hilfe der Pfeiltasten links/rechts das 22 kHz-Signal an, aus oder schalten Sie die Einstellung auf Auto.

6.1.6 LNB Spannung

Stellen Sie hier mit Hilfe der Pfeiltasten rechts/links die Steuer-Speisespannung für das verwendete LNB ein.

6.1.7 Tone Burst Modus

Schalten Sie hier den Tone Burst entsprechend der angeschlossenen Satellitenanlage. Diese Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen Baugruppen.

6.1.8. DiSEqC

In diesen Feldern stellen Sie mit den Pfeiltasten links/rechts die Satellitenposition ein, die über DiSEqC angesteuert wird. Diese Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen Baugruppen.

6.2. Satellitenliste

Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann gezielt nach Satellitensignalen gesucht werden. Außerdem können Sie über die Funktionstasten Satelliten hinzufügen (rot), löschen (gelb) oder bearbeiten (grün). Die Navigation wird über die Pfeiltasten auf/ab sowie die OK Taste vorgenommen. Zum Suchen wird die blaue Funktionstaste eingesetzt. Durch Drücken der Taste MENÜ gelangen Sie zurück in das Installationsmenü.

Hinweis:

Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie hierzu auch Ihren Fachhändler oder Installationsbetrieb.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie Satellitenliste an und bestätigen Sie mit OK. Die Satellitenliste wird geöffnet.

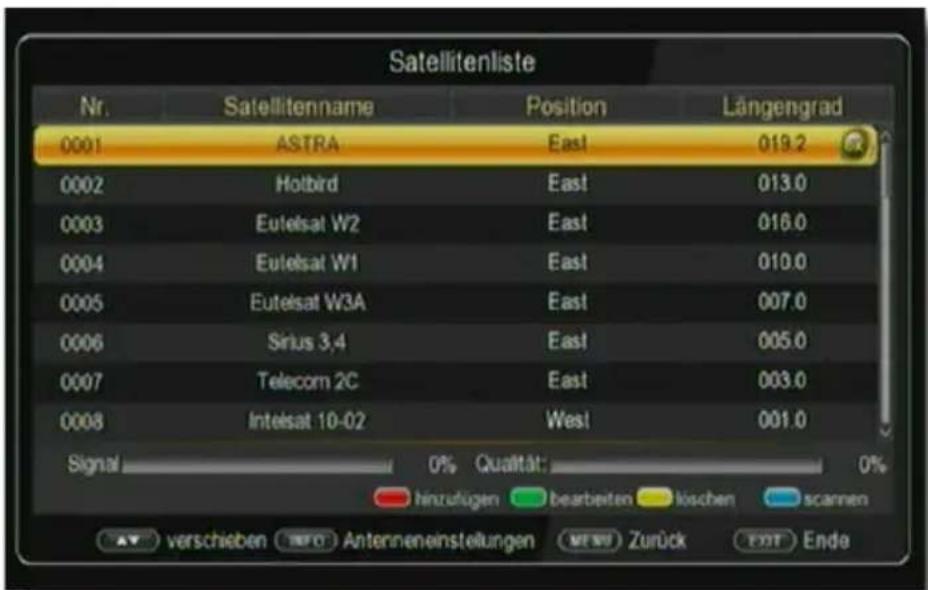

Satellitenliste Nr. Satellitenname Position Längengrad 0001 ASTRA East 019.2 0002 Hotbird East 013.0 0003 Eutelsat W2 East 016.0 0004 Eutelsat W1 East 010.0 0005 Eutelsat W3A East 007.0 0006 Sirius 3,4 East 005.0 0007 Telecom 2C East 003.0 0008 Intelsat 10-02 West 001.0 Signal 0% Qualität: 0% hinzufügen bearbeiten loschen scannen verschieben INFO Antenneneinstellungen MENS Zurück EDT Ende

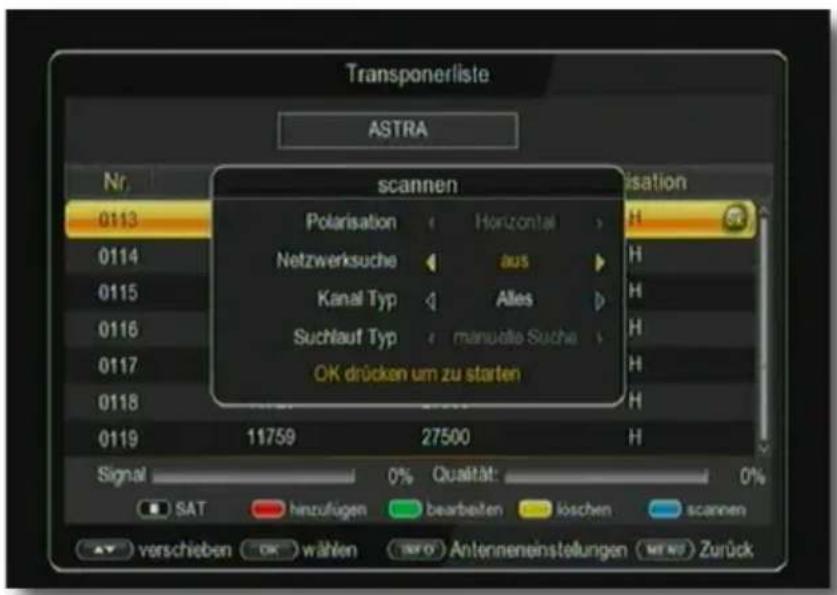

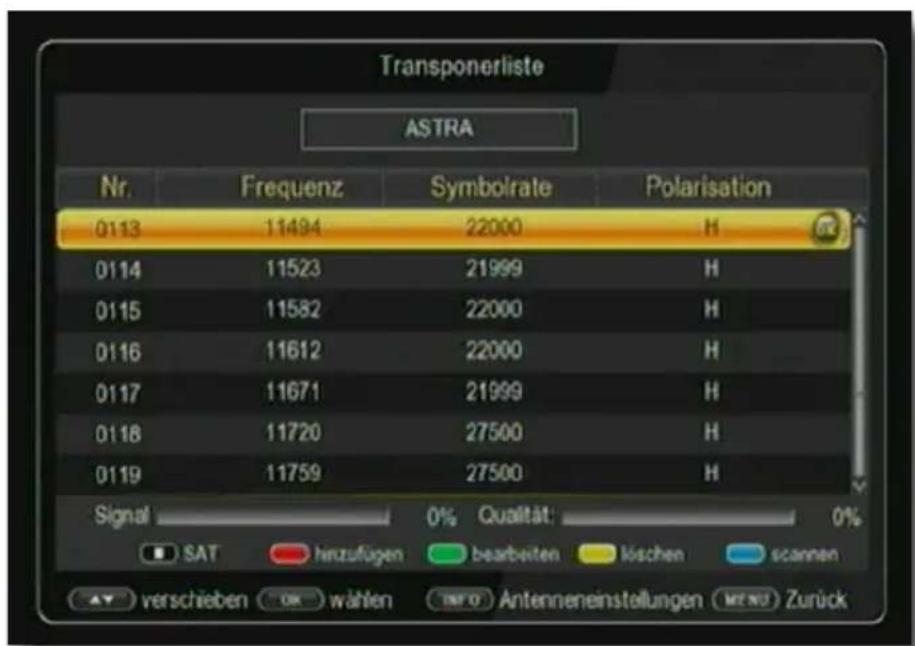

6.3. Transponderliste

Sie können gezielt nach einem bestimmten Programm suchen, dessen Sendeparameter bekannt sind. Außerdem können Transponder neu hinzugefügt werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie Transponderliste an und bestätigen Sie mit OK.

Wählen Sie mit Hilfe der STOP Taste die Satellitenposition an, auf der Sie nach einem Programm suchen, oder einen neuen Transponder hinzufügen möchten. Bestätigen Sie mit OK.
Wählen Sie in der TP Liste mit Hilfe der Pfeiltasten auf/ab den Transponder an, auf dem Sie nach Programmen suchen möchten.
Drücken Sie die blaue Funktionstaste, um den Suchlauf zu starten.

Die gefundenen Programme werden am Ende der Programmliste hinzugefügt.

Sollte ein Transponder noch nicht in der Liste vorhanden sein, so kann dieser auch hinzugefügt werden.

Betätigen Sie dazu die rote Funktionstaste.
Geben Sie mit der Zehner-Tastatur der Fernbedienung die Frequenz, die Symbolrate und Polarisation ein, und drücken Sie anschließend die OK Taste. Der Transponder wird gespeichert und Sie kehren zur Transponderliste zurück. Der neu eingestellte Transponder liegt nun am Ende der Transponderliste.
Markieren Sie nun den Transponder mit Hilfe der Pfeiltasten auf/ab und drücken Sie die blaue Funktionstaste „Scannen“.

Nachdem der Suchvorgang abgeschlossen wurde, werden Ihnen die gefundenen Programme angezeigt.

6.3.1. Suchlauf

Sie können einen vollständigen Suchlauf innerhalb einer Satellitenposition durchführen. Dabei werden, je nach Auswahl, alle auf dem Satellit verfügbaren Transponder neu gesucht

Anschließend wird eine Programmsuche auf diesen Transpondern innerhalb der angewählten Satellitenposition durchgeführt.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie mit den Pfeiltasten auf/ab den Punkt Antenneneinstellungen an und bestätigen Sie mit OK.

Antenneneinstellungen Satellit ASTRA LNB-Typ Ku Band LNB Frequenz 9750/10600 Transponder 11494/22000/H 22KHz Auto LNB-Spannung an Tone Burst Modus keine DISEqC Modus DISEqC 1.0 DISEqC 1.0 A Signal 0% Qualität 0% scannen verschieben 0~9 0~9 MFND Zurück EXIT Ende

Über die Zeile Satellit wählen Sie den Satelliten aus, auf dem Sie einen Suchlauf durchführen möchten.
Drücken Sie die blaue Funktionstaste für Scannen.

Transponerliste ASTRA Nr. scannen isation 0113 Polarisation Horizontal H 0114 Netzwerksuche aus H 0115 Kanal Typ Alles H 0116 Suchlauf Typ manualite Suche H 0117 OK drücken um zu starten H 0118 Signal 11759 27500 H 0% Qualität: 0% SAT hinzufügen bearbeiten loschen scannen verschieben OK wählen INFO Antenneneinstellungen MEV Zurück

Entscheiden Sie im nachfolgenden Fenster im Bereich Kanaltyp, ob Sie alle Sender neu suchen möchten, oder ob Sie gezielt nur frei empfangbare Sender suchen möchten. Es empfiehlt sich, bei diesem Receiver nur frei empfangbare Sender zu suchen.

In der Zeile Suchlauf Typ können Sie auswählen, ob Sie auf einem einzelnen Transponder suchen möchten (manuelle Suche) oder alle Transponder des ausgewählten Satelliten absuchen möchten.
Drücken Sie die OK Taste, um den Suchlauf zu starten. Der Suchlauf kann jederzeit durch Drücken der Taste EXIT abgebrochen werden.

Wenn Sie die bereits gefundenen Sender speichern möchten, bestätigen Sie nach beendetem Suchlauf oder nach Abbruch über EXIT die Abfrage mit Ja oder Nein.

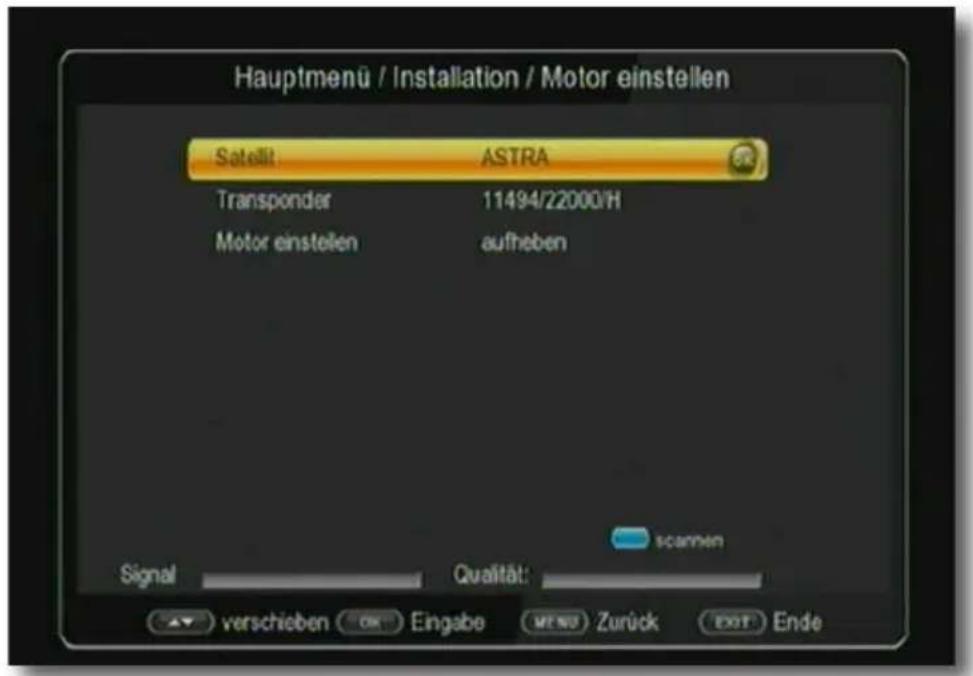

6.4. Motor einstellen

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie Motor einstellen an und bestätigen Sie mit OK.

Es öffnet sich ein Fenster, in welchem die Grundeinstellungen für den Antennenmotor vorgenommen werden können.

Hauptmenu / Installation / Motor einstellen Satellit ASTRA Transponder 11494/22000/H Motor einstellen aufheben Signal Qualität: scannen verschieben OK Eingabe MENU Zurück OUT Ende

ACHTUNG!

Um Schäden an der Außenanlage zu vermeiden, dürfen Sie die Außenanlage nicht über gewisse Grenzen (sogenannte Limits) bewegen!! (Näheres hierzu entnehmen Sie bitte der Installationsanleitung der Außenanlage)

Wählen Sie in der Zeile Satellit den Satelliten aus, den Sie über den Motor ansteuern möchten.
Wählen Sie einen Transponder in der nächsten Zeile aus.

Geben Sie in der Zeile Motor einstellen die Steuerung ein, mit welcher der Motor angesteuert werden kann. Sie haben die Wahl zwischen USALS und DiSEqC 1.2.
Fahren Sie den Motor über die Funktion Drehung auf die Position, auf der Sie den oben ausgewählten Satelliten empfangen können. Anhand der Pegel- und Qualitätsanzeige kann die Antenne auf die optimale Position gedreht werden.

6.4.1. Limit setzen

1. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile Limit setzen.
2. Wählen Sie mit den Pfeiltasten links/rechts die Westgrenze aus.
3. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile weiter bewegen und steuern Sie mit den Pfeiltasten links/rechts den Motor an die westliche Grenze.
4. Wechseln Sie zurück in die Zeile Limit setzen und wählen Sie die Ostgrenze aus.
5. Wechseln Sie mit den Pfeiltasten auf/ab in die Zeile weiter bewegen und steuern Sie mit den Pfeiltasten links/rechts den Motor an die östliche Grenze.

6.4.2. USALS Setup

Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS (Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen.

Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die empfangbaren Satelliten kalkulieren kann (nähere Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage).

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie mit den Pfeiltasten auf/ab den Punkt Motor einstellen an und wählen Sie USALS aus.

Hauptmenü / Installation / Motor einstellen Satellit ASTRA Transponder 11303/22000/H Motor einstellen USALS Längengrad 000.00 Ost! Breitengrad 000.00 Norden Signal Qualität: scannen ▼verschieben OK Eingabe MENZurück EXIT Ende

Geben Sie mit Hilfe der Zehner-Tastatur der Fernbedienung den Längengrad und Breitengrad Ihres Standortes ein. Stellen Sie bei Breitengrad die Einstellung Nord oder Süd bzw. bei Längengrad die Einstellung Ost oder West ein. Bestätigen Sie die Eingabe mit OK.

7. Programme bearbeiten

Der Menüpunkt Kanal ermöglicht es Ihnen, bequem die empfangbaren TV- und Radioprogramme zu bearbeiten. Hier können Sie die Reihenfolge der gespeicherten TV- und Radioprogramme nach ihren Wünschen verändern und neue Favoritenlisten erstellen

Wählen Sie im Hauptmenü durch Drücken der Pfeiltasten auf/ab den Punkt „Programmbearbeitung“.

Hier stehen folgende Optionen zur Verfügung:

7.1. Programmverwaltung
7.2. Kanalbearbeitung
7.3. Favoriten bearbeiten
7.4. Programmeinstellung
7.5. Satellit löschen
7.6. Alle Programm löschen

7.1. Programmverwaltung

Nutzen Sie diesen Menüpunkt, um Programme in der Programmliste an eine individuelle Position zu verschieben, Programme zu löschen, umzubenennen oder zu sperren.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Programmverwaltung und bestätigen Sie mit OK.

Es erscheint ein Fenster mit einer Liste der zur Verfügung stehenden Programme. Zur Auswahl stehen unterschiedliche Funktionen, um die Programme zu bearbeiten. Diese Funktionen sind in Form von Symbolen unter der Programmliste dargestellt.

Programmverwaltung All Channel Nr. Programmname 0005 RTL Television 0006 ServusTV HD Deutschland 0007 kabel eins 0008 arte HD 0009 N24 0010 RTL2 0011 SIXX 0012 VOX SAT spernen köschen verschieben bearbeiten verschieben OK wählen MENU Zurück EXIT Ende

Sie können die Funktionen über die farbigen Funktionstasten der Fernbedienung anwählen.

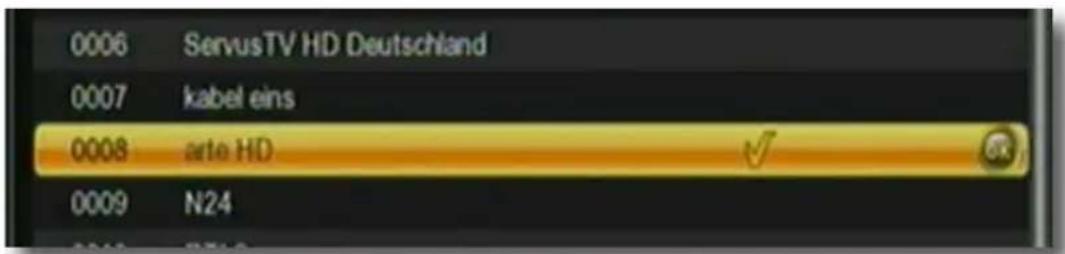

Verschieben (gelb)

Um die Reihenfolge der Programme zu ändern, können diese einfach verschoben werden.

Markieren Sie über die Pfeiltasten auf/ab ein Programm, das verschoben werden soll und drücken Sie die OK Taste. Es erscheint ein Häkchen neben dem Programmnamen.

0006 ServusTV HD Deutschland 0007 kabel eins 0008 arte HD 0009 N24

Verschieben Sie das Programm mit Hilfe der Pfeiltasten auf/ab an die gewünschte Position und drücken Sie die gelbe Taste.

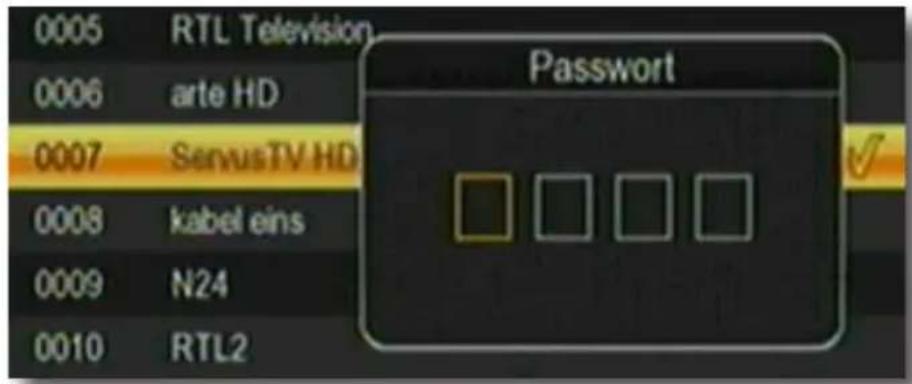

Programme sperren (rot)

Das Gerät bietet die Möglichkeit, Programme mit einer PIN-Abfrage zu versehen. Dies ist nützlich, wenn Sie z.B. Kinder vor nicht jugendfreien Inhalten schützen möchten. Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige Nummer eingegeben werden um das Programm sehen zu können. Um diesen PIN CODE einzustellen, lesen Sie bitte Kapitel 10.1.4.

Markieren Sie über die Pfeiltasten auf/ab ein Programm, das gesperrt werden soll

Drücken Sie die OK Taste.

0005 RTL Television 0006 arte HD 0007 ServusTV HD 0008 kabel eins 0009 N24 0010 RTL2 Passwort

Geben Sie die den vierstelligen Pin Code ein. Es erscheint nun ein rotes Häkchen hinter dem Programmnamen.

All Channel Nr. Programmname 0005 RTL Television 0006 arte HD 0007 ServusTV HD Deutschland 0008 kabel eins 0009 N24

In dieser Weise können weitere Programme gesperrt werden.

Programme aus der Liste löschen (grün)

Sie können ein oder mehrere voreingestellte oder im Receiver vorhandene Programme löschen.

Wichtiger Hinweis:

Mit dieser Einstellung werden alle angewählten Programme gelöscht! Um Programme wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das Gerät in die Werkseinstellungen zurück.

Markieren Sie über die Pfeiltasten auf/ab ein Programm, das gelöscht werden soll und drücken Sie die OK Taste.
Drücken Sie die grüne Taste.
Wenn Sie das Programm löschen möchten, bestätigen Sie die nachfolgende Abfrage mit JA.
Wenn Sie das Programm nicht löschen wollen, wählen Sie Nein aus.

All Channel Nr. Programmname 0005 RTL Television 0006 arte HD 0007 ServusTV.HD 0008 kabel eins 0009 N24 Bestätigen gewähltes Programm löschen? Ja Nein

Programme bearbeiten (blau)

Um einen Programmnamen zu verändern, gehen Sie bitte wie folgt vor:

Markieren Sie über die Pfeiltasten auf/ab ein Programm, dessen Namen Sie ändern möchten.
Drücken Sie die OK Taste.
Drücken Sie die blaue Taste um das Programm umzubenennen.

Programme bearbeiten QVC BEAUTY&STYLE 0 1 2 3 4 5 6 7 8 9 a b c d e f g h i j k l m n o p q r s t u v w x y z @ . ( ) 1/4 Platz löschen Bestätigen verschieben OK wählen MENU Zurück Exit Ende

Ändern Sie den Namen mit Hilfe der virtuellen Tastatur um und bestätigen Sie Ihre Eingabe mit OK.

7.2. Kanalbearbeitung

Über diesen Menüpunkt können Sie ein Programm in die Programmliste aufnehmen, wenn folgende Sendeparameter vom Satellitenbetreiber für das neue Programm bekannt sind:

• Transponderfrequenz mit Symbolrate
- Video PID
- Audio PID
- PCR PID

Drücken Sie die Menütaste und wechseln Sie zum Menüpunkt Kanal, bestätigen Sie mit OK.

Wechseln Sie in die Zeile Kanalbearbeitung und bestätigen Sie mit OK.

Kanalbearbeitung Nr. Kanal hinzufügen PCR PID 021 PHOEN Satellit ASTRA 5261 022 TELE 5 Transponder 12460/27500 1535 023 1-2-3.tw Programmname New Channel 2815 024 HSE24 Video PID 8191 1279 025 VIVA G Audio PID 8191 8190 026 NICK/C PCR PID 8191 8190 027 3sat HD 6510 6520 6510 028 QVC BEAUTY&STYLE 1791 1792 1791 hinzufügen bearbeiter ▼ verschieben ■ ■ Seite + - MENU Zurück EXIT Ende

Geben Sie die entsprechenden Werte in der jeweiligen Zeile über die Zehner-Tastatur der Fernbedienung ein.

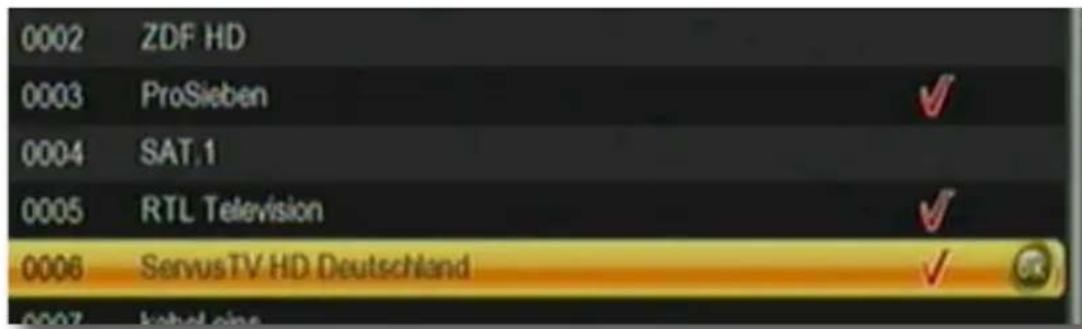

7.3. Favoriten bearbeiten

Sie können ein oder mehrere Programme einer Favoritenliste hinzufügen. So können Sie im normalen Betrieb durch Drücken der Taste FAV auf der Fernbedienung gezielt diese Programme auswählen. Durch Erstellung einer Favoritenliste wird die Hauptprogrammliste nicht verändert.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Favoritenliste und bestätigen Sie mit OK.
Wählen Sie über die Zahlentastatur der Fernbedienung eine Favoritenliste aus, in der Sie ein oder mehrere Programme ablegen möchten.
Markieren Sie über die Pfeiltasten auf/ab ein Programm, das in eine Favoritenliste abgespeichert werden soll und bestätigen Sie mit OK.

0002 ZDF HD 0003 ProSieben ✓ 0004 SAT.1 0005 RTL Television ✓ 0006 ServusTV HD Deutschland ✓ 0007 kebelene

Ein Häkchen-Symbol erscheint nun an diesem ausgewählten Programm.

7.4. Programmeinstellung

Hier können Sie bestimmen, mit welchem Programm der Receiver aus dem Standby einschalten soll.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Programmeinstellung und bestätigen Sie mit OK.

Hauptmenü / / Programmeinstellung Einschalt - Programm aus Programmermodus Starton TV Einschalt - Programm 0001 Das Ersta HÜ

Wählen Sie hier das Programm aus, mit dem der Receiver eingeschaltet werden soll.

7.5. Satellit löschen

Sie können alle Programme einer Satellitenposition löschen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Satellit löschen und bestätigen Sie mit OK.

Nr. Satellitename 0001 ASTRA 0002 Intelsat 801 loschen verschieben OK wären MENU Zurück END Endo

Wählen Sie die Satellitenposition an, deren Programme Sie löschen möchten.
Drücken Sie die gelbe Taste.

7.6. Alle Programme löschen

Sie können alle Programme löschen.

Wichtiger Hinweis:

Mit dieser Einstellung werden alle Programme gelöscht! Um Programme wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das Gerät in die Werkseinstellungen zurück.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Programmbearbeitung und bestätigen Sie mit OK.

Wechseln Sie in die Zeile Alle Programme löschen und bestätigen Sie mit OK.

Programmverwaltung Kanalbearbeitung Favorteniste Programmet Alle Program Alle Program Bestätigen Alle Programme werden gelöscht. Fortfahren? Ja Nein

Bestätigen Sie die Sicherheitsabfrage mit Ja, oder verlassen Sie das Menü mit Nein.

8. Multimedia

Ihr Receiver ist mit zwei USB 2.0. Schnittstellen ausgestattet, über welche USB Speichermedien wie beispielsweise ein USB Stick oder eine externe Festplatte angeschlossen werden können (Gerätevoraussetzung: Dateiformat FAT 32). Wenn Sie Fotos oder Filme einer Kamera-Speicherkarte wiedergeben möchten, können Sie im Handel erhältliche USB-Adapter einsetzen.

ACHTUNG!

Je nach Gerätetyp muss das externe USB Speichermedium zusätzlich über ein separates Netzteil mit Strom versorgt werden. Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden USB Speichermediums!!

Über die USB Option können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom angeschlossenen USB-Speichermedium wiedergeben.

Außerdem können Sie Ihre eigens erstellte Programmliste auf einen USB Datenträger sichern. So haben Sie die Möglichkeit, diese Programmliste z.B. nach einem Werksreset wieder auf den Receiver aufzuspielen.

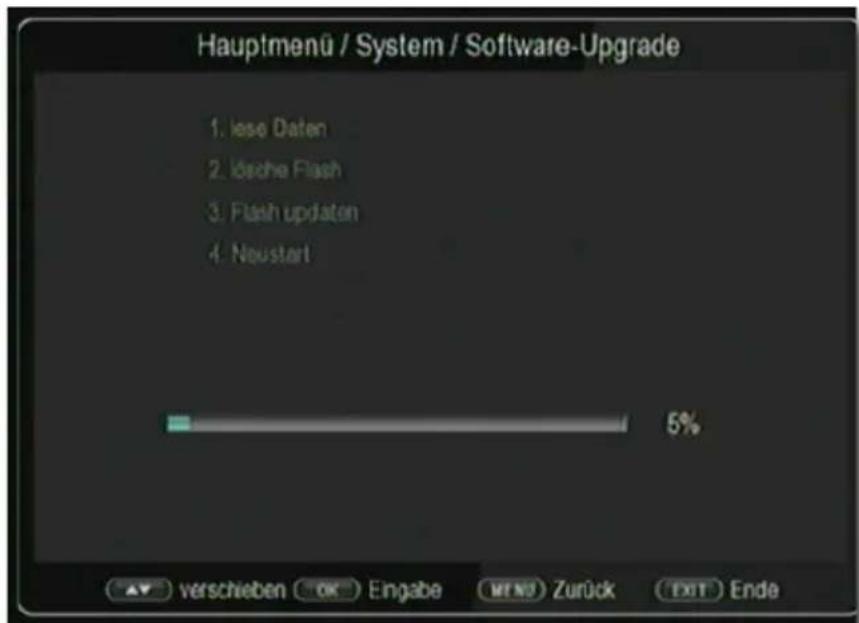

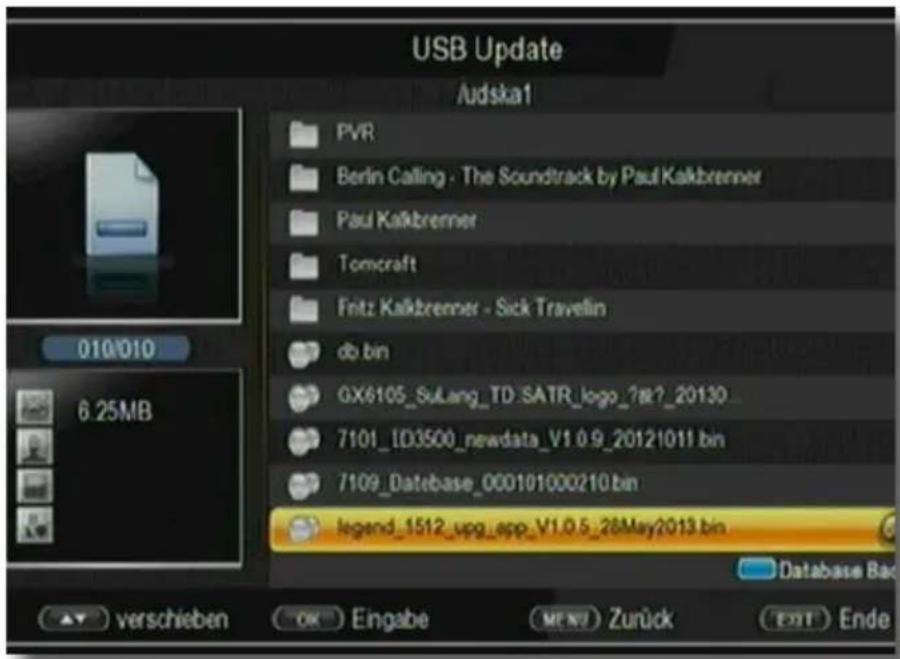

Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die ggf. auf www.techion.de zum Download bereit steht. Diese spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Receiver.

Hier stehen folgende Optionen zur Verfügung:

8.1. Film

8.2. Foto

8.3. Musik

8.4. File Manager

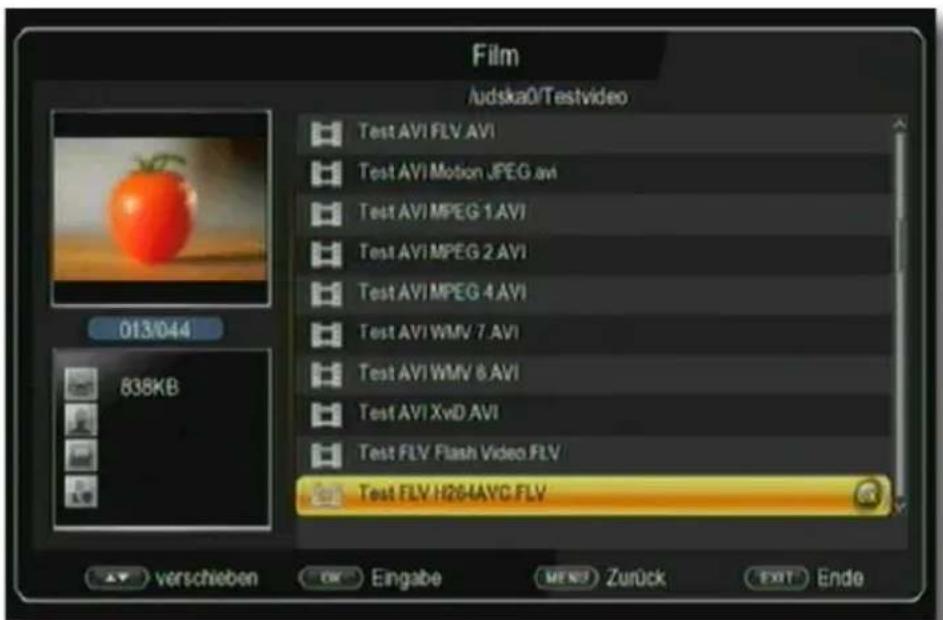

8.1. Film

Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Film“.
Bestätigen Sie mit OK.
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und drücken die OK Taste.

Film /udska0/Testvideo Test AVI FLV AVI Test AVI Motion JPEG avi Test AVI MPEG 1.AVI Test AVI MPEG 2.AVI Test AVI MPEG 4.AVI Test AVI WMV 7.AVI Test AVI WMV 8.AVI Test AVI XviD AVI Test FLV Flash Video FLV Test FLV H264AVC FLV 013/044 838KB verschieben OK Eingabe MENZ Zurück EXIT Ende

Der Film bzw. die Aufnahme wird im Vorschaufenster gestartet.

Drücken Sie rote Taste, um den Film im Vollbild zu sehen. Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

8.2. Foto

Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Foto“.
Bestätigen Sie mit OK.
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und drücken die OK Taste.
Drücken Sie OK Taste, um das Foto im Vollbild zu sehen. Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

8.3. Musik

Wählen Sie mit den Pfeiltasten links/rechts den Menüpunkt „Musik“.
Bestätigen Sie mit OK.

Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und drücken die OK Taste.

Die Musik wird im Vorschaufenster gestartet. Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

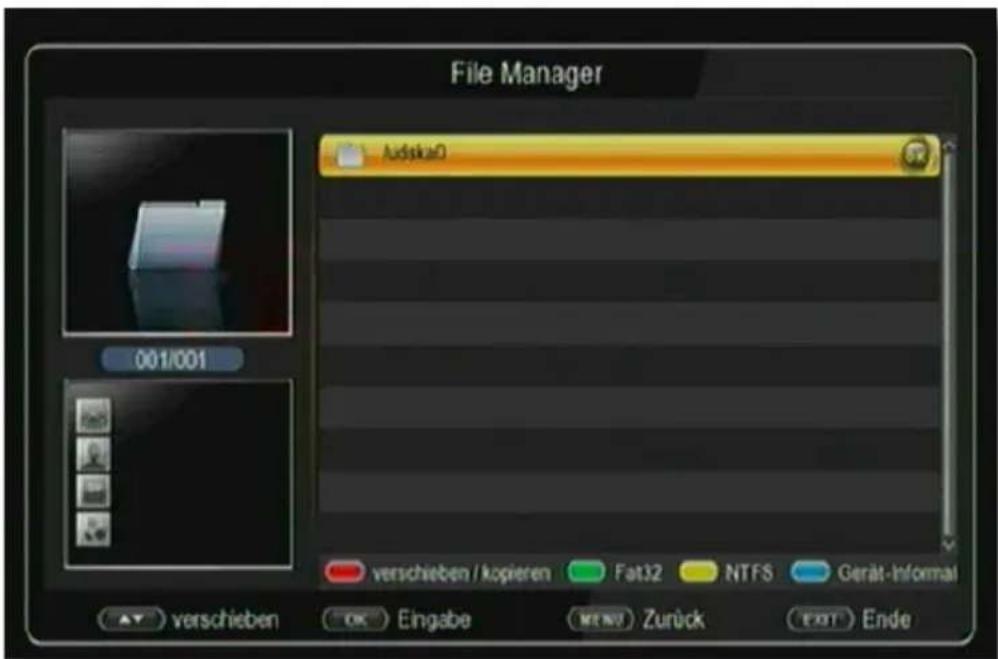

8.4. File Manager

In diesem Menüpunkt haben Sie die Möglichkeit, das angeschlossene USB-Speichermedium zu formatieren. Hier können Sie Daten von einem angeschlossenen USB Datenträger auf einen anderen angeschlossenen USB Datenträger kopieren.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Multimedia und bestätigen Sie mit OK.

Wählen Sie File Manager an, und bestätigen Sie mit OK.

File Manager Audisko 001/001 verschieben / kopieren Fat32 NTFS Gerät-Informat OK Eingabe MENU Zurück EDIT Ende

Es öffnet sich ein entsprechendes Fenster, in welchem Sie über die Pfeiltasten die gewünschte Partition auswählen können.

Zusätzlich können Sie bestimmen, ob der Datenträger in NTFS oder FAT 32 formatiert werden soll.

Wählen Sie dazu die entsprechende Funktion über die farbigen Funktionstasten an.

Bestätigen Sie die Angaben mit OK.

ACHTUNG!

Alle auf dem Datenträger vorhandenen Dateien werden bei der Formatierung gelöscht!

Es erscheint eine Abfrage, ob Sie den Datenträger wirklich formatieren möchten. Zum Formatieren wählen Sie mit den Pfeiltasten links/rechts OK, möchten Sie den Datenträger nicht formatieren, so drücken Sie die Taste EXIT.

9. Application

In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und Wetterportale oder Spieledownloads.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Application und bestätigen Sie mit OK.

Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.

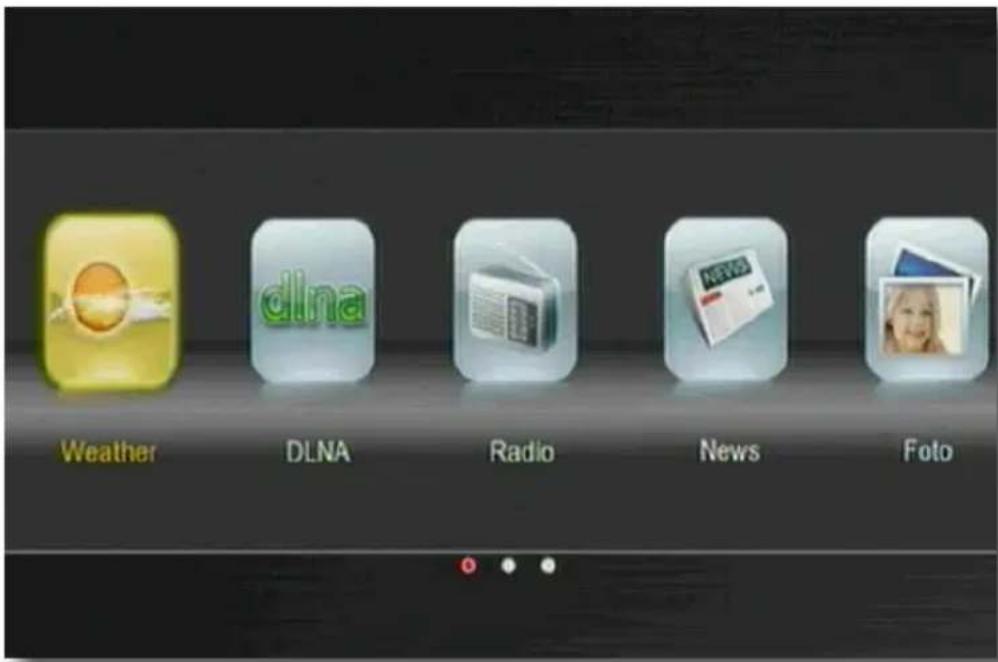

9.1. Web Apps

Wählen Sie diesen Menüpunkt aus, um diverse Netzwerkapplikationen aufzurufen.

Weather DLNA Radio News Foto

Wählen Sie mit den Pfeiltasten rechts/links eine Applikation aus, die Sie starten möchten, und bestätigen Sie mit OK.

10. Einstellungen

Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder die OSD Darstellungen ändern.

10.1. indiv. Einstellungen

Ändern Sie hier die Anzeigeeinstellungen des Gerätes oder ändern Sie die Einstellungen für den Jugendschutz.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.

Wechseln Sie zum Menüpunkt indiv. Einstellungen und bestätigen Sie mit OK.

10.1.1. Transparenz

Wählen Sie hier die Transparenz der Einblendung. Je niedriger dieser Wert ist, desto schwächer ist die Menüeinblendung im Bild zu sehen.

Wählen Sie hier mit Hilfe der Pfeiltasten die Transparenz für die Einblendungen des Menüs und der Programminformation.

10.1.2. Untertitelsprache

Wählen Sie in den Zeilen 1. Untertitelsprache und 2. Untertitelsprache die bevorzugte Untertitelsprache aus.

10.1.3. Untertitel für Hörgeschädigte

Schalten Sie hier die Option für Hörgeschädigte ein oder aus. Wenn Sie diese Option einschalten, werden automatisch Untertitel eingeblendet, sofern diese vom Fernsehsender mit gesendet werden.

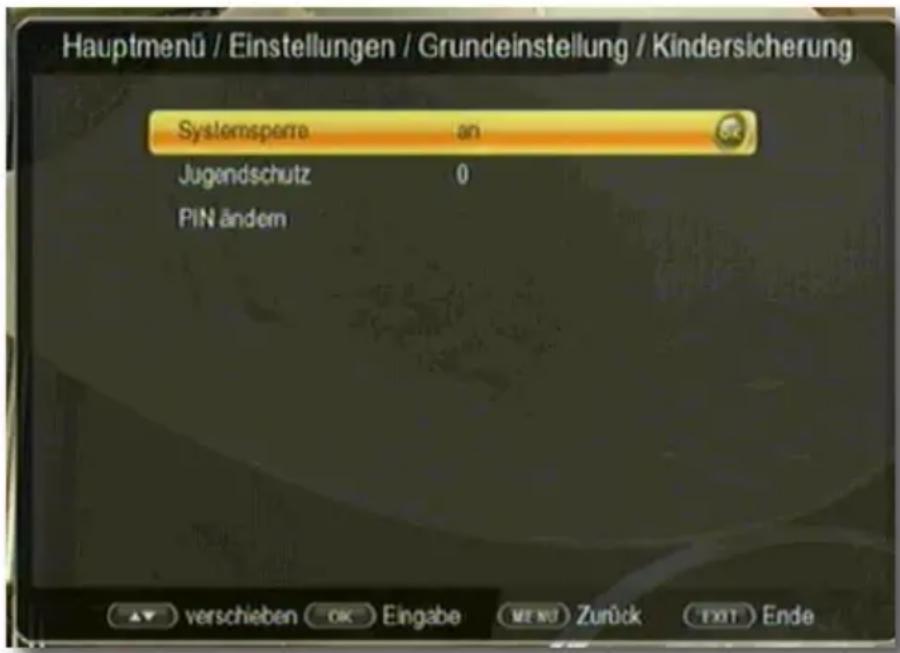

10.1.4. Kindersicherung

Das Gerät bietet die Möglichkeit, Programme und Menüeinstellungen mit einer PIN-Abfrage zu versehen. Dies ist dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen möchten. Die Programme, die mit einem Pin Code geschützt werden sollen, können wie in Kapitel 7.1. gesperrt werden. Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige Nummer eingegeben werden, um das Programm sehen zu können.

Unter diesem Punkt können Sie die Funktionen anwählen, die nur durch Eingabe des PIN Codes aufrufbar sind.

Wählen Sie Kindersicherung an und bestätigen Sie mit OK.
Geben Sie den 4 stelligen PIN Code über die Zehner-Tastatur der Fernbedienung ein. Der werkseitig eingestellte PIN CODE ist 0000.

Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe der Pfeiltasten auf/ab anwählen und mit den Pfeiltasten links/rechts anpassen.

Hauptmenü / Einstellungen / Grundeinstellung / Kindersicherung Systemsperre an Jugendschutz 0 PIN ändern ▼ verschieben OK Eingabe MENU Zurück TXT Ende

Unter Systemsperre können Sie den Zugang zum Menüpunkt Programm Bearbeitung sperren. So kann z.B. das Löschen von Programmen oder eine Sortierung einzelner Programme gesperrt werden.

Geben Sie unter dem Menüpunkt Jugendschutz den Jugendschutz Level an. Sie haben die Wahl zwischen 10, 12, 16, 18. Diese Zahlen geben das Alter an. Ist eine Sendung z.B. für Zuschauer unter 16 Jahren nicht geeignet, muss bei entsprechender Einstellung, der Pin eingegeben werden, um die Sendung sehen zu können. Bitte beachten Sie, dass diese Funktion nur in manchen Ländern zur Verfügung steht.

Werkseitig ist der PIN Code auf 0000 eingestellt. Sie können den PIN Code unter PIN ändern umstellen.

Wählen Sie die Zeile PIN ändern mit Hilfe der Pfeiltasten auf/ab an.
Bestätigen Sie mit OK.
Geben Sie Ihr neues Passwort mit Hilfe der Zehner-Tastatur auf der Fernbedienung ein.
Wiederholen Sie die Eingabe.
Das Passwort wird automatisch gespeichert.

Tipp: Schreiben Sie sich zur Sicherheit den neuen PIN Code auf und bewahren Sie diesen an einem sicheren Ort auf.

Sollte der PIN Code verloren gehen oder in Vergessenheit geraten, können die gesperrten Funktionen nicht mehr angewählt werden.

10.1.5. Auto-Standby

Das Netzteil des Gerätes entspricht einer Richtlinie der Europäischen Union zur umweltgerechten Gestaltung von Set-Top-Boxen.

Nach dieser Richtlinie schaltet sich das Gerät nach 3 Stunden automatisch aus dem laufenden Betrieb in Standby, wenn in diesem Zeitraum keine Bedienfunktionen wie Programmwahl, Laustärke etc. ausgeführt worden sind.

Achtung: Im Auslieferungszustand ist diese Funktion aktiviert.

Sie können diese Funktion unter diesem Menüpunkt deaktivieren.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.
Wählen Sie die Zeile Auto-Standby an.
Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus, ein oder wählen Sie eine andere Zeit aus.

10.1.6. Standby Uhr

In diesem Menüpunkt können Sie die Uhrzeitanzeige des Displays im Standby Betrieb ein- oder ausschalten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.

Wählen Sie die Zeile Standby Uhr an.
Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus oder ein.

10.2. AV Einstellungen

In diesem Menü können Sie Ihren Receiver an Ihrem Fernseher anpassen, um so die beste Darstellung zu gewährleisten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.

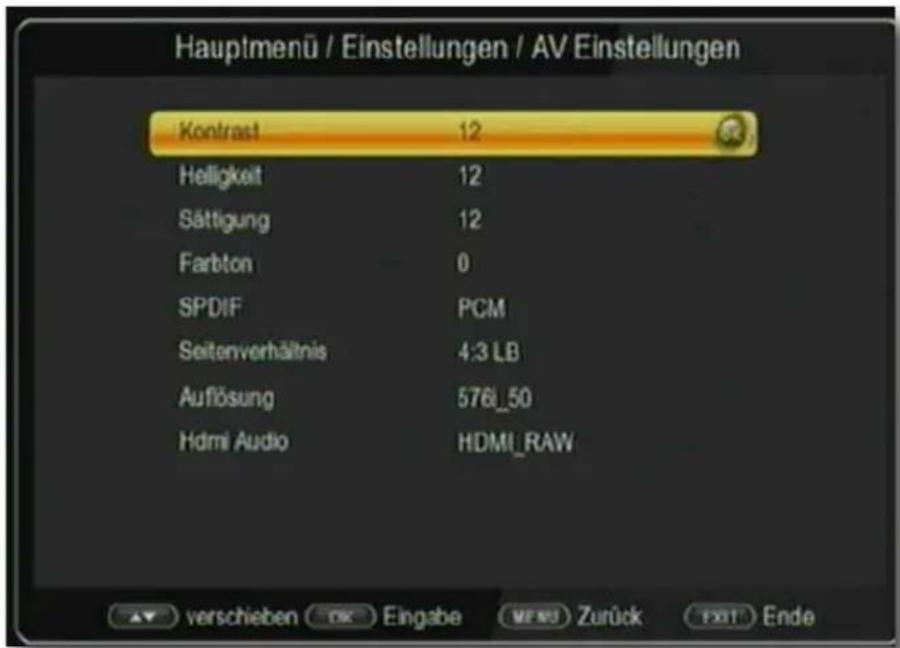

Hauptmenü / Einstellungen / AV Einstellungen Kontrast 12 Helligkeit 12 Sättigung 12 Farbton 0 SPDIF PCM Seitenverhältnis 4:3 LB Auflösung 576_50 Hdmi Audio HDMI_RAW ▼ verschieben OK Eingabe MENU Zurück FXT Ende

10.2.1. Bildeinstellungen

Ändern Sie die Werte für Helligkeit, Kontrast, Sättigung und Farbton entsprechend Ihrer Bedürfnisse ab.

Bestätigen Sie dazu die einzelnen Zeilen mit der Taste OK und führen Sie die Änderungen mit Hilfe der Pfeiltasten rechts/links aus.

10.2.2. SPDIF

Wenn Sie einen Dolby Surround Verstärker über den digitalen optischen oder elektrischen Ausgang am Receiver angeschlossen haben, können Sie hier Einstellungen vornehmen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie SPDIF an und ändern Sie das Format mit Hilfe der

Pfeiltasten rechts/links/auf/ab.

10.2.3. Seitenverhältnis

Manche Sender strahlen ihr Programm im Bildschirmformat 16:9 aus, während andere Programme im Format 4:3 senden. Um die für Ihren Fernseher optimale Darstellung zu nutzen, kann das Bildformat hier umgeschaltet werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie Seitenverhältnis an und ändern Sie das Format mit Hilfe der Pfeiltasten rechts/links/auf/ab.

10.2.4. Auflösung

In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen. > Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie Auflösung und ändern Sie das Format mit Hilfe der

Pfeiltasten rechts/links.

Zur Verfügung stehen dabei folgende Einstellungen:

480p60

480i60

480i30

576p50

576i50

720p50

720p60

1920x1080i30

1920x1080i60

1920x1080p50

1920x1080p60

Um die Auflösung an Ihren Fernseher optimal anzupassen, wählen Sie das Format entsprechend Ihres Fernsehers aus. Bitte beachten Sie auch die Hinweise und technischen Daten des Herstellers Ihres Fernsehers.

ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflösungen darstellen!

10.2.5. HDMI Audio

In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie HDMI Audio und ändern Sie das Format mit Hilfe der

Pfeiltasten rechts/links.

10.3. LAN Konfiguration

Nehmen Sie hier alle Einstellungen vor, um das Gerät mit Ihrem Heimnetzwerk zu verbinden. Diese Einstellungen werden nur dann benötigt, wenn der Receiver über W-LAN mit Ihrem Heimnetzwerk verbunden ist. (Verbindung per W-LAN über einen optional erhältlichen USB W-LAN Dongle.) Einstellungen in diesem Menü können nur vorgenommen werden, wenn ein USB W-LAN Dongle angeschlossen ist.

10.3.1. Link Typ

Stellen Sie hier ein, wie die Box verbunden ist.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.

Wählen Sie LAN Konfiguration an und bestätigen Sie mit OK.

Hauptmenü / Einstellungen / LAN Konfiguration Link Typ Drahtloses Netzwerk Config Ping Prüfung Speicher Audska0 MAC Address HF-FF-FF-FF-FF-FF Network Proxy ▲▼ verschieben OK Eingabe MENU Zurück EXIT Ende

Wählen Sie das von Ihnen gewünschte WiFi Netzwerk an und geben Sie ggf. den erforderlichen Netzwerkschlüssel ein, um den Receiver mit dem Drahtlosnetzwerk zu verbinden.

Hauptmenü / Einstellungen / LAN Konfiguration / Config IPTV 2 euronet Testnetz Gast WLAN-1DAA19 PWQ-5101_09EA22 Update Manuell hinzufügen verschieben OK Eingabe MNO Zurück EXT Ende

10.4. Smartphone Steuerung

Sofern der Receiver über Netzwerk verbunden ist, kann dieser mit einer, auf www.techion.de erhältlichen Applikation, über ein Smartphone gesteuert werden. Diese Applikation ist zur Zeit (Stand Drucklegung dieser Bedienungsanleitung) für Android Smartphones erhältlich.

In diesem Menüpunkt können Sie den Zugriff über das Smartphone ein- oder ausschalten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie Smartphone Control an und bestätigen Sie mit OK.
Schalten Sie hier den Smartphone Zugriff an oder aus.

11. System

Im Bereich System können Sie die Menüsprache einstellen oder ein Software Update durchführen.

11.1. OSD Sprache

Stellen Sie hier die Menüsprache des Gerätes ein.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie mit den Pfeiltasten auf/ab den Punkt OSD Sprache an und bestätigen Sie mit OK.
Wählen Sie die gewünschte Menüsprache aus.

11.2. Datum Zeit

Sofern der Receiver die Uhrzeit nicht automatisch einstellt, kann die Uhrzeit hier manuell eingestellt werden. Normalerweise wird die Uhrzeit dem Fernsehsignal entnommen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie mit den Pfeiltasten auf/ab den Punkt Datum Zeit an und bestätigen Sie mit OK.

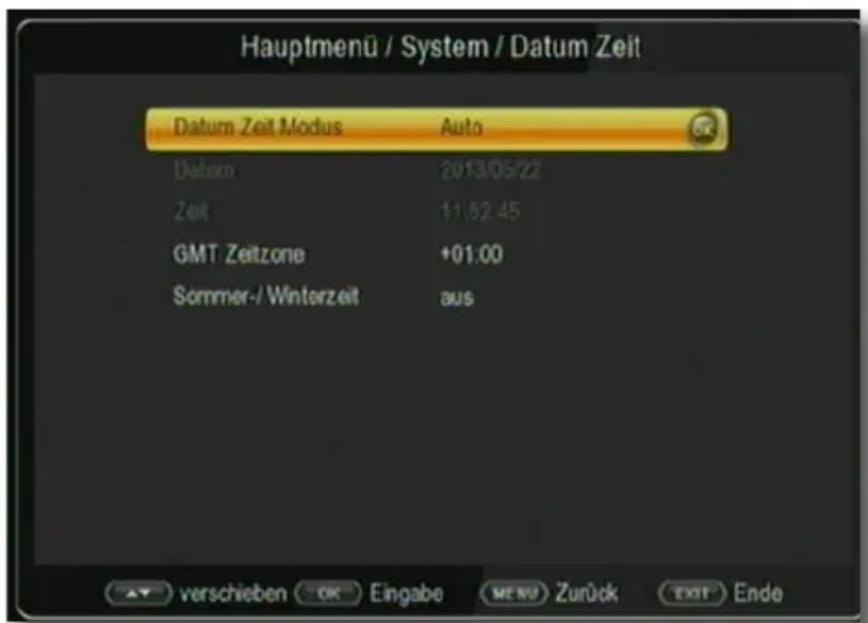

Hauptmenü / System / Datum Zeit Datum Zeit Modus Auto Datum 2013/05/22 Zeit 11:52:45 GMT Zeitzone +01:00 Sommer-/Winterzeit aus verschieben OK Eingabe MENU Zurück EXIT Ende

Zur Erweiterung und Verbesserung der Funktionen des Gerätes ist eine Aktualisierung der Betriebssoftware möglich.

Es gibt mehrere Möglichkeiten, die Software des Gerätes zu aktualisieren:

11.3.1. USB Update

Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die auf www.techion.de zum Download bereit steht (sofern eine neue Version erstellt wurde). Die auf der Internetseite verfügbare Software muss entpackt werden. Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Receiver.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
Wählen Sie USB Upgrade an und bestätigen Sie mit OK.

USB Update Audskai1 PVR Berlin Calling - The Soundtrack by Paul Kalkbrenner Paul Kalkbrenner Tomcraft Fritz Kalkbrenner - Sick Travelin db bin GX6105_SuLang_TD_SATR_logo_?e?_20130_ 7101_ID3500_newdata_V1 0.9_20121011.bin 7109_Database_000101000210.bin legend_1512_upg_app_V1.0.5_28May2013.bin Database Back verschieben OK Eingabe MENU Zurück EXIT Ende

Wählen Sie die Software Datei aus und bestätigen Sie erneut mit OK.

Hauptmenü / System / Software-Upgrade 1. Jose Daten 2. ösche Flash 3. Flash updaten 4. Neustart 5% ▼ verschieben OK Eingabe MENZ Zurück EXIT Ende

Das Update wird automatisch gestartet. Nach Abschluss des Update-Vorgangs wird der Receiver automatisch neu gestartet. Um das Update zu aktivieren, rufen Sie nach der Softwareaktualisierung die Werkseinstellungen auf. Lesen Sie dazu auch Kapitel 11.4.

ACHTUNG! Bitte trennen Sie während des Ladevorgangs unter keinen Umständen das USB Speichermedium vom Receiver!!

11.3.2. Sat Update

Der Receiver kann eine neue Software über Satellit laden, sofern diese zur Verfügung steht. Um die Software laden zu können, müssen der Satellit und die Frequenz angegeben werden.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.

Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
Wählen Sie Satupdate an und bestätigen Sie mit OK.

Folgende Parameter müssen eingestellt sein:

Satellit	Astra
Frequenz	12604
Symbolrate	22000
Polarisation	Horizontal

Download PID 7302

Automatische Aktualisierung an

Die angegebenen Parameter sind auf dem Stand der Erstellung dieser Anleitung und können ggf. von den aktuellen Parametern abweichen. Bitte wenden Sie sich bezüglich dieser Parameter auch an Ihren Fachhändler.

Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe der Pfeiltasten auf/ab anwählen und mit den Pfeiltasten rechts/links anpassen

Um das Update über Satellit zu starten, wechseln Sie in die Zeile Satupdate und bestätigen Sie mit OK.

Hauptmenü / System / Software-Upgrade / Satupdate Satellit ASTRA Frequenz 12604 Symbolrate 22000 Polarisation Horizontal Download PID 7302 Automatische Aktualsierung an Satupdate

11.3.3. Netzwerk Update

Die Software kann, falls erforderlich, auch über eine Netzwerkverbindung geladen werden. Dazu muss der Receiver mit dem Internet über Netzwerk verbunden sein.

Bitte lesen Sie dazu auch Kapitel 10.3.1.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
Wählen Sie Netzwerk Upgrade an und bestätigen Sie mit OK.

11.3.4. Database

Sollten Sie Programme nach Ihren Wünschen in der Reihenfolge verändert bzw. Sender aus der Liste gelöscht oder hinzugefügt haben, können Sie diese individuelle Programmliste im Receiver abspeichern, um sie nach einem Werksreset wieder auf den Receiver aufspielen zu können.

Sie benötigen dazu keinen USB Datenträger.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
Wählen Sie Programmliste an und bestätigen Sie mit OK. Unter Programmliste sichern können sie die Programmliste abspeichern.
Wechseln Sie in die Zeile Programmliste sichern und bestätigen Sie mit OK. Die Programmliste wird abgespeichert. Unter Programmliste laden können Sie die gespeicherte Programmliste wieder aufrufen.
Wechseln Sie in die Zeile Programmliste laden und bestätigen Sie mit OK. Die Programmliste wird geladen.

11.4. Werkseinstellungen

Sie können alle Einstellungen, die Sie an dem Receiver vorgenommen haben, mit der Werkseinstellung in den ursprünglichen Zustand zurücksetzen. Dies ist dann nützlich wenn Sie Änderungen vorgenommen haben, die anschließend zu einer nicht optimalen Funktion des Gerätes führen sollten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Werkseinstellungen an und bestätigen Sie mit OK.

Sie haben 3 Möglichkeiten zur Auswahl:

11.4.1. Werkseimnstellung gesamt

Setzen Sie hier alle Einstellungen auf den werksseitigen Zustand zurück.

11.4.2. Systemeinstellung wiederherstellen

Setzen Sie hier die Einstellungen, die Sie unter dem Menüpunkt System gemacht haben, zurück.

11.4.3. Programme wiederherstellen

Setzen Sie hier die Programmliste in den Auslieferungszustand zurück.

11.5. Version

Um die aktuelle Software-Version des Receivers zu überprüfen, können die Informationen über diesen Menüpunkt abgerufen werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Version an und bestätigen Sie mit OK.
Sie erhalten Informationen zum Software- und Hardwarestand des Gerätes.

12. Bedienung

Haben Sie das Gerät über den Netzstecker angeschlossen und mit dem LNB sowie dem Fernsehgerät verbunden, leuchtet an der Front des Gerätes die rote Power LED. Das Gerät ist nun im Standby-Modus.

12.1. Ein- und Ausschalten

Drücken Sie die Taste Ein/Standby am Gerät oder auf der Fernbedienung. Im Display des Gerätes erscheint die Meldung „boot“. Nach ca. 10 Sekunden ist der Receiver hochgefahren und startet mit dem Ersten Programm.
Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung schalten Sie das Gerät wieder aus.

12.2. Programmwahl

12.2.1. Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Pfeiltasten auf/ab am Receiver oder auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.

12.2.2. Mit Hilfe der Zehner-Tastatur

Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1

1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer beschleunigen.

12.2.3. Programmwahl über Programmliste

Um das Auffinden der einzelnen Programme zu erleichtern, verfügt Ihr Gerät über eine Programmlistenübersicht.

Drücken Sie im laufenden Programm die Taste OK. Es erscheint die Liste der Programme.

Sie können nun mit Hilfe der Pfeiltasten auf/ab in 1er Schritten und der Pfeiltasten rechts/links in 8er Schritten das gewünschte Programm auswählen und mit OK bestätigen. Die Programmliste verschwindet wieder durch erneutes Drücken der OK Taste oder der EXIT Taste.

Programmliste All Satellite s/All/Werksseltige Liste 0001 Das Erste HD 0002 ZDF HD 0003 ProSieben 0004 SAT.1 0005 RTL Television 0006 ServusTV HD Deutsch... 0007 kabel eins 0008 arte HD ASTRA 11362/22000/H Sa Favont suche Gruppe

Hinweis: Das Gerät kann nur dann die Programme anzeigen, wenn die Satellitenanlage für den Empfang der jeweiligen Satellitenpositionen ausgelegt ist. Die Standard Satellitenposition für den Empfang der meisten deutschsprachigen Programme ist die Position Astra 19,2 Grad Ost. Wenn Sie auch andere Satellitenpositionen mit Ihrer Empfangsanlage empfangen können, muss dazu, wie unter Kapitel 6.3.1. beschrieben, ein Suchlauf durchgeführt werden.

12.2.4. Programmwahl über erweiterte Programmliste

Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf. Hier können Sie die Programmpositionen einsehen und mit Hilfe der Pfeiltasten auf/ab/links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der Programmsortierung zur Verfügung:

Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun können Sie sich die Programme nach Satellit sortiert anzeigen lassen.
Mit der grünen Taste können Sie ihre selbst erstellten Favoritenlisten aufrufen (Mehr dazu in Kapitel 7.3.)
Durch Drücken der gelben Funktionstaste können Sie über ein virtuelles Keyboard gezielt nach einem bestimmten Programm suchen.
Durch Betätigen der blauen Funktionstaste können Sie die Programme nach Art des Verschlüsselungssystems ordnen.
Durch Drücken der Taste EXIT verlassen Sie die erweiterte Programmliste und kehren zum TV- bzw. Radiomodus zurück.

12.2.5. Programm mit einer Favoritenliste aufrufen

Drücken Sie die Taste FAV. Es erscheint die Favoritenliste. Lesen Sie dazu bitte auch Kapitel 7.3.

Favoritenliste FAV1 Nr. Programmname 0002 ZDF HD 0004 SAT.1 0006 ServusTV HD Deutschland 0007 kabel eins 0013 WDR HD Köln 0014 BR Süd HD 1~9 Fav1-Fav6 Favorit Favoriten bearbeiten ▼ verschieben 1 - Seite + - MENU Zurück END

Wählen Sie nun mit Hilfe der Pfeiltasten auf/ab ein Programm aus, das Sie sehen möchten. Bestätigen Sie mit OK.

Ändern Sie die Favoritenliste mit Hilfe der Tasten 1-8.
Um die Favoritenliste zu verlassen drücken Sie die EXIT oder OK Taste.

12.3. Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel der nachfolgenden Sendung. Zusätzlich werden weitere Programmeigenschaften angezeigt, wie zum Beispiel Videotext, sowie eine Anzeige ob EPG Daten verfügbar sind.

Die Infobox können Sie ebenfalls durch Drücken der Info Taste aufrufen.
Durch Betätigen der Taste EXIT wird die Infobox wieder ausgeblendet.

0001 ZDF HD 15:21 15:10~16:00 SOKO Kitzbühel 16:00~16:10 heute Signal 51% Qualität 75% ASTRA 11362H22000

12.4. Weitere Programminformationen

Durch Drücken der Taste INFO erscheint die Infobox.
Wenn Sie nun die INFO Taste erneut drücken, erhalten Sie Zusatzinformationen zur laufenden Sendung.

15:10~16:00 SOKO Kitzbühel Schatting Die 16-jährige Maria Kölbl wird in einem Flussbett tol aufgefunden. Selbstmord oder Mord? Wie Dr. Haller feststellt, war das Mädchen schwanger. Die Bewohner des abgelegenen Dorfes Schatting machen der SOKO die Arbeit schwer. Karin und Klaus stoßen auf Misstrauen, offene Ablehnung, Angst und eine Mauer des Schweigens. Sepp Kölbl, der Dorfwirt und Vater der Toten, ist vor Verzweifung wie gelähmt. A / D, 2007 Service Provider Name : ZDFvision Netzwerkname : None 0002 ZDF HD 15:23 15:10~16:00 SOKO Kitzbühel Signal 51% 16:00~16:10 heute Qualität 75% ASTRA 11362H22000

Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die Pfeiltasten auf/ab.
Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.

12.5. Transponder-Info

Durch Drücken der Taste INFO werden neben den Programmdaten auch Daten des eingestellten Transponders sowie weitere Sendeparameter angezeigt.
Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.

12.6. Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dies erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Pfeiltaste rechts lauter und mit Hilfe der Pfeiltaste links leiser.
Durch Drücken der Taste Ton ein/aus (Mute) wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

12.7. TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.

Schalten Sie mit der TV/RA Taste den Receiver in den Radiobetrieb. Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.
Durch erneutes Drücken der TV/RA Taste wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.
Programme können im Radiomodus genau wie im TV Betrieb angewählt werden.

12.8. Dolby Digital (AC3 - Betrieb)

Der Receiver kann Dolby Digital Ton empfangen. Wird eine Sendung im Dolby Digital Sound (AC3) ausgestrahlt, kann dieser Ton aktiviert werden.

Möchten Sie die Sendung im Dolby Digital-Format (AC3) wiedergeben, dann stellen Sie Ihren Receiver wie folgt auf AC3-Betrieb um:

Drücken Sie die Audio Taste. Die Bildschirmeinblendung Audio erscheint.

Multiaudio Stereo Deutsch/MP1 Franzoesisch/MP1 Deutsch/AC3/AC3

Wenn die Sendung in AC 3 gesendet wird, können Sie nun mit Hilfe der Pfeiltasten auf/ab den AC3 Modus anwählen und mit OK bestätigen. Nun können Sie die Sendung in 5.1-Kanal-Dolby-Digital-Sound hören.

Bitte beachten Sie, dass bei der AC 3 Einstellung der analoge Ton über die Scart Buchse oder den analogen Audio Ausgang abgeschaltet ist bzw. leiser werden kann.

12.9. Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste RCL wird das zuletzt eingestellte Programm wieder eingestellt.

Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm eingestellt.

12.10. Videotext

Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die Videotext-Informationen der einzelnen Programme anzeigen zu lassen.

Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten.

Durch Drücken der TXT Taste schalten Sie den Videotext ein.

P100 100 ZDFtext Di 15.06.10 14:45:09 Mit dem Zweiten sicht man besser Experten: Soziale Kluft größer .. 120 Ohnsorg-Star Heidi Kabel ist tot 123 Geiselnahme in der Leipziger City 139 Neuseeland gegen Slowakei live .. 254 Zwei Geheimfavoriten unter sich . 205 Minuskulisse bei Slowakei-Spiel . 207 BBL:Bauermann trainiert FC Bayern 213 13.30 ZDF WM live .... 314 15.30 heute Inhalt (A-Z) 101 Fußball-WM 2010 Nachrichten 112 Spieltag .... 251 Programm ... 300 Ergebnisse .... 270 Service .... 500 Bunte Meldungen 830 200 265 270 271

Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät diese Seite.

Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

Benutzen Sie die Pfeiltasten auf/ab um eine Seite vor- bzw. zurück zu blättern. Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

12.11. Untertitel

Einige Programmanbieter senden bei diversen Sendungen Untertitel aus. Um die Funktion der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor:

Drücken Sie die SUBTL Taste. Wechseln Sie mit den Pfeiltasten auf/ab in das Feld „Untertitel“ und schalten Sie hier mit den Pfeiltasten links/rechts den Untertitel ein oder aus.

In der unteren Zeile können Sie die Sprache mit den Pfeiltasten links/rechts auswählen.

Hinweis: Es stehen nur Sprachen zur Verfügung, die vom Sender ausgestrahlt werden. Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet werden und achten Sie darauf, dass diese Einstellung nach einem Programm-Umschaltvorgang nicht erhalten bleibt.

12.12. Elektronische Programminfo EPG

Mit Hilfe der EPG-Funktion (Electronic Programme Guide) ist es möglich, Programmangebote und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich sehr schnell einen Überblick über die laufenden und nachfolgenden Sendungen und deren Inhalte verschaffen.

Drücken Sie die Taste EPG auf der Fernbedienung im laufenden Programm des Receivers.

Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm.

wöchentlich 0011 SIXX 08:44-09:06 Anna und die Liebe Folge 366 31/05/2013 08:00 08:30 09:00 RTL Television Punkt 9 SOKO Familie ServusTV HD Deutsch... Servus a... Der Doktor und das liebe Vieh kabel eins Unsere keine Farm Ein Engel auf Erden arte HD Isabelle Adjani N24 N24 Nachrichten N24 Nachricht... N24 Nachrichten N24 Nachricht... RTL2 Die Schnäpp Frauentausch SIXX Die perfekte Hochzeit! Anna und die Liebe und die Liebe OK Erinnerung vorheriger Tag nächster Tag verschieben 1 1 Seite + - INFO Info EXIT Ende

Weiterhin werden der Programmname und der Titel der laufenden Sendung angezeigt. Es kann bei einem Programmwechsel einige Sekunden dauern bis die EPG-Informationen des eingestellten Senders angezeigt werden.

Markieren Sie mit den Pfeiltasten die Sendung, von der Sie mehr Informationen sehen möchten. Um die Details zu lesen, drücken Sie die INFO Taste. Es öffnet sich nun ein Fenster mit Informationen zur jeweiligen Sendung.

erweitert 0011 SIXX 31/05/2013 08:14:14 08:20-08:44 Anna und die Liebe Folge 365 Mia hat Kimmo nun doch noch ihre Schwäche gestanden und fürchtet, damit alles nur noch schimmer gemacht zu haben. Zudem hat sie Bedenken, dass Kimmo sie vor aller Welt mit ihrem Problem bloßstellen wird. Doch all ihren Befürchtungen zum Trotz entscheidet sich Kimmo dafür, der Agentur doch noch eine Chance zu geben. Alexander wittert hinter der Geschichte "vollen Körpereinsatz" von Mia. Als Annett zusätzlich noch eine Intrige spinnt, findet sich Mia in der Situation wieder, Lars als ihren Freund ausgeben zu müssen ... Lily merkt, wie sehr sie Lars' Nähe vermisst, als ihr das Glück von Paloma und Maik bewusst wird. Auf Palomas Anraten hin, den Kontakt zu ihrem Noch-Ehemann nicht abreißen zu lassen, versucht Lily hartnäckig, an Lars dran zu bleiben. Doch der macht ihr klar, dass er keinen Kontakt mehr zu ihr wünscht. Da hat er die Rechnung jedoch ohne Lily gemacht ... Susanne bleibt bei ihrem Verdacht, dass ein Sprache : Deutsch Event ID : 40477 Jugendschutz : 0 Genre : Undefined content verschieben Seite + - MENU Zurück

Sie können die EPG-Daten der einzelnen Programme für die nächsten 7 Tage einsehen. Um das Datum zu ändern, von dem Sie Programminformationen lesen möchten, wählen Sie mit Hilfe blauen Funktionstasten den nächsten Tag, oder mit der gelben Funktionstaste den vorherigen Tag an.
Um zum normalen TV-Betrieb zurückzukehren, drücken Sie die EXIT Taste.

12.13. Timerprogrammierung über EPG

Sie können Sie in der EPG Übersicht eine Erinnerung setzen. Wenn Sie ein ausgewähltes Programm für eine Erinnerung markiert haben, schaltet das Gerät automatisch zum Beginn der Sendung auf den gewünschten Programmplatz um. So verpassen Sie den Anfang der Sendung nicht.

Markieren Sie in der EPG Übersicht die Sendung, die Sie aufzeichnen möchten, bzw. auf die das Gerät automatisch umschalten soll.
Drücken Sie anschließend die OK Taste. Eine Erinnerung zur automatischen Umschaltung des Programms wird gesetzt. Es erscheint ein gelbes Symbol neben dem Sendungsnamen.

12.14. Bildschirmformat einstellen

Sie können neben der Bilddarstellung auch die Auflösung individuell für Ihren Fernseher optimieren. Lesen Sie hierzu auch Kapitel 9.1.1.

Um die Auflösung an Ihren Fernseher optimal anzupassen, drücken Sie die Taste V-FORMAT so oft, bis die optimale Auflösung eingestellt ist.

Hinweis: Bitte beachten Sie auch die Hinweise und technischen Daten des Herstellers Ihres Fernsehers.

ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflösungen darstellen! Wenn Sie eine nicht unterstützte Auflösung wählen, kann es passieren das Ihr Fernsehgerät auf schwarz oder abschaltet. Drücken Sie in einem solchen Fall wiederholt die Taste V-FORMAT.

12.15. Zoomfunktion

Sie können im laufenden Fernsehbetrieb den Bildinhalt vergrößern, um z.B. Schriften und Einblendungen besser lesen zu können.

Drücken Sie dazu die grüne Taste auf der Fernbedienung. Es erscheint ein Lupensymbol.
Durch mehrmaliges Drücken der grünen Taste wird das Bild Schritt für Schritt vergrößert. Durch Drücken der Taste EXIT verlassen Sie die Zoomfunktion wieder.

12.16. Sleeptimer

Der Receiver verfügt über einen Sleepimer. Dabei kann eine Zeit eingestellt werden, nach der das Gerät automatisch ausschaltet.

Drücken Sie die Taste Sleptimer auf der Fernbedienung, es erscheint ein neues Fenster entlang der oberen Seite des Bildschirms.

Drücken Sie die Sleeptimer Taste mehrmals, um die Minuten einzustellen.
Das Sleptimer Fenster verschwindet zwar nach kurzer Zeit automatisch, Sie können es aber auch durch Drücken der blauen Funktionstaste oder der EXIT Taste schließen.

13. Technische Daten

DBS-Tuner

Eingangsfrequenzbereich: 950 .... 2150 MHz

Eingangspegelbereich: - 65 dBm ... - 25 dBm

DBS-Tuner Eingang: F - Buchse

Ein-/Ausgangsimpedanz: 75 Ohm

Ausgang für 1. ZF: 950 ... 2150 MHz (loop through)

Demodulation: QPSK S2

Symbolrate: 2 ... 45 Mbaud/s

Viterbiraten: 1/2, 2/3, 3/4, 5/6, 7/8

Videodekodierung

Videokompression: MPEG-4,264, MPEG-2, Bis zu MP@ML

Profil Level: MP@HL, MPEG 4 /AVC

Videostandard: PAL / NTSC

Aktive Bildfläche: 480i, 576i, 576p, 720p, 1080i

Bildformat: 16:9, 4:3 LB, 4:3 PS

Audiodekodierung

Audiokompression: MPEG-1 & MPEG-2 Layer I und II

LNB Strom: 500mA max.; kurzschlussfest

LNB Spannung vertikal: 13V

LNB Spannung horizontal: 18V

DiSEqC: DiSEqC 1.0 und DiSEqC 1.2

22 kHz-Modulation: 22 kHz +/- 4 kHz Amplitude 0,6 V +/- 0,2 V

Demultiplexing: gemäß ISO 13818-1

USB Wiedergabe

Video Codec: MPEG 2

Audio Codec: MPEG 1 Layer 2

Anschlüsse

HDMI Ausgang: HD Video/Audio

USB: 2.0 Host

S/SPDIF: optisch + elektrisch

Leistungsaufnahme: max. 10 Watt im Betrieb;

max. 0,5 Watt im Stand-By

Eingangsspannung: 100–240 V / 50/60 Hz Wechselspannung

14. Fehlersuchhilfe

Fehler Mögliche	Ursache Abhilfe
Kein Bild, kein Ton, Display/LED leuchtet nicht	Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die vorher in Ordnung waren	Antenne verstellt oder defekt Antenne überprüfen
	Programm wird auf einem anderen Transponder übertragen	Suchlauf vornehmen
	Programm wird nicht mehr übertragen keine
Antenne lässt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden
Div. Programme werden in der Programmliste nicht angezeigt	Falsche Programmliste angewählt Andere Programmliste anwählen
Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen
		Fernseher unterstützt nicht das gewählte Videoformat 1080p	anderes Videoformat wählen, z.B. 720p oder 1080i
Programme wie z.B. DMAX sind gestört Störungen durch "DECT-Telefone" (Funktelefone)		Abstand zwischen Empfangsstation und Receiver vergrößern
Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät blockiert Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten
USB Funktionen lassen sich nicht bedienen	USB Speichermedium nicht ange-schlossen	USB Speichermedium neu anschließen, ggf. Stromverbindung prüfen
Im Bild entstehen zeitweise viereckige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung "kein Signal".	Starker Regen oder Schnee Spiegel von Schnee befreien
	Antenne falsch ausgerichtet Antenne neu ausrichten, größeren Spiegel verwenden
	Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
	Ein Hindernis steht zwischen Spiegel und Satellit (z.B. ein Baum)	Spiegel mit "freier Sicht" montierten
Kein Bild, kein Ton, Display/LED leuchtet	Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß beseitigen, Gerät wieder in Betrieb nehmen
	Defekte oder fehlende Kabelverbindung	Alle Kabelverbindungen prüfen
	Defektes LNB LNB austauschen
	Falsche Außeneinheit am Receiver eingestellt	Einstellung korrigieren
	Antenne falsch ausgerichtet Antenne neu ausrichten

AQISTON

D I G I T A L
