BEDIENUNGSANLEITUNG Sunbreezer Dr. Kern
MONTAGEANWEISUNG SPRÜHKABINE
Sunbreezer

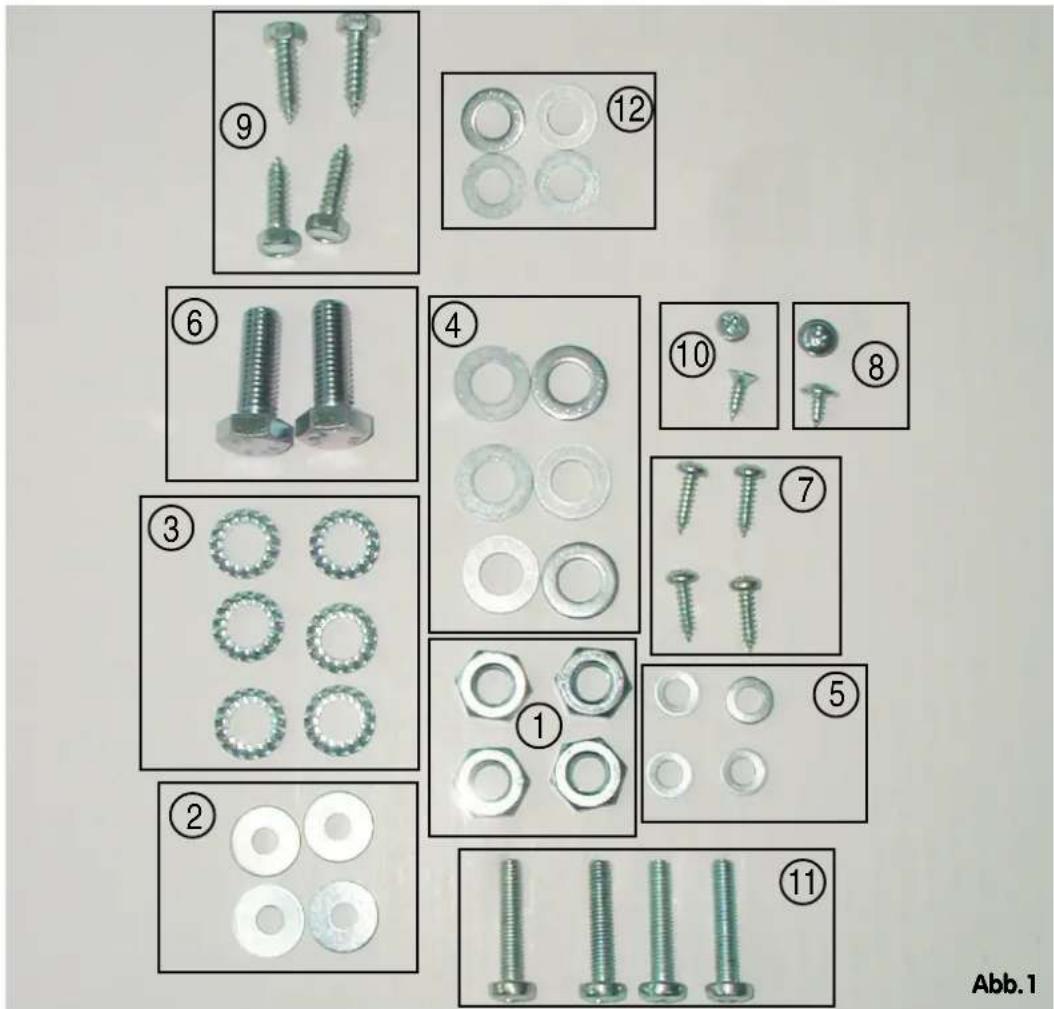

Mitgeliefertes Montagematerial:
14 Mutter / nut DIN 934 M10 20002475
2 4 Unterlegscheibe / washer DIN 125 A 6,4 vz. 20003246
3 6 Fächerscheibe / serrated lock washer DIN 6798 A10,5 vz. 20003261
4 6 Unterlegscheibe / washer DIN 125 A 10,5 vz. 20003267
5 4 Unterlegscheibe / washer DIN 9021 A 6,4 vz. 20003281
6 2 Sechskantschraube / hexagon screw DIN 933 M10x30 vz. 20003428
7 4 Blechschraube / self-tapping screw
8 46 Blechschraube / self-tapping screw
9 4 Sechskant-Blechschraube / hexagon self-tapping screw
10 8 Blechschraube / self-tapping screw
11 4 Linsenschraube / lens head screw
Abmessung/Type Sach-Nr.
type/norm codeno.
DIN 7981 B 4,2×16 20003453
DIN 968 4,2×9,5 20006705
DIN 7976 6,3×22 20009081
DIN 7982 4,2x13 20010873
DIN 7985 M6x30 20012149

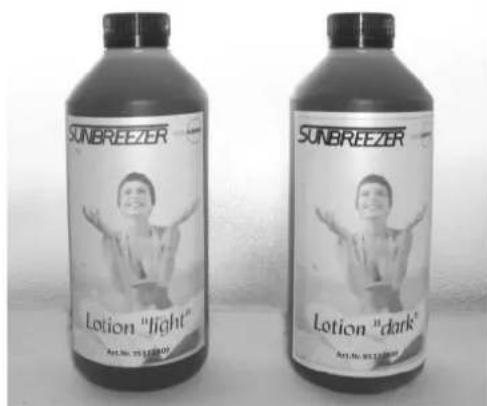

Bräunungs-Lotion
Lotion "Light" Art.-Nr. 95.3128
Lotion "Dark" Art.-Nr. 95.3129
Als Ersatz bitte nur die aufgeführte, von Dr. Kern gelieferte, Bräunungs-Lotion verwenden. Nur damit ist die Bräunungswirkung in der Sprühkabine "Sunbreezer" getestet.
Montage-Kurzanleitung

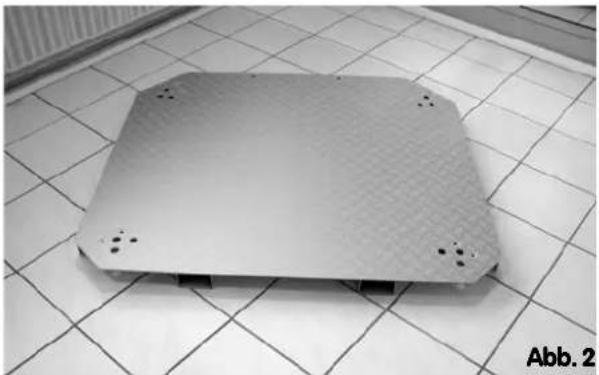

Bodenplatte am gewünschten Ort auf den Fußboden legen und mit Hilfe einer Wasserwaage ausrichten.
Erstes Seitensegment von vorne/unten an der Bodenplatte festschrauben (mittels Unterlegscheiben und M10er Muttern).
[Befestigungsmaterial: je 2 x Pos. 1 und 2 x Pos. 2]
Die Rückseite des Segmentes wird nun mit einer Innensechskantschraube (mit Fächerscheibe) an der Bodenplatte festgeschraubt.
[Befestigungsmaterial: 1 x Pos. 3]
Nun wird das zweite Seitensegment auf gleiche Weise befestigt.
Stellen Sie jetzt das hintere Segment so auf die Bodenplatte, dass die Außenkontur des Segmentes bündig mit der Bodenplatte abschließt.
Nun wird das Segment, mit vier Schrauben mit Innensechskant und Unterlegscheibe, an der Bodenplatte festgeschraubt.
[Befestigungsmaterial: 4 x Pos. 5]

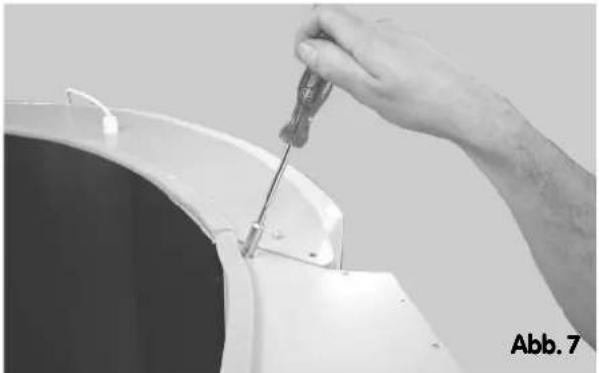

Jetzt wird das hintere Segment von oben mit zwei selbstschneidenden Schrauben mit den Alu-Profilen der Seitensegmente verschraubt.
[Befestigungsmaterial: 2 x Pos. 4]
Zur Befestigung der zwei Seitenblenden muss eine Person die Blende von außen in die Aussparung zwischen Seiten- und hinterem Segment halten.
Die zweite Person verschraubt aus dem Kabineninneren das hintere Segment mit der Blende.
[Befestigungsschrauben: Je 5 x Pos. 11]
Vor Montage der hinteren Innenverkleidungen muss das Abdeckblech der Lüfter in der Rückwand entfernt werden. Dazu sind 6 Schrauben zu lösen (Abb. 10).

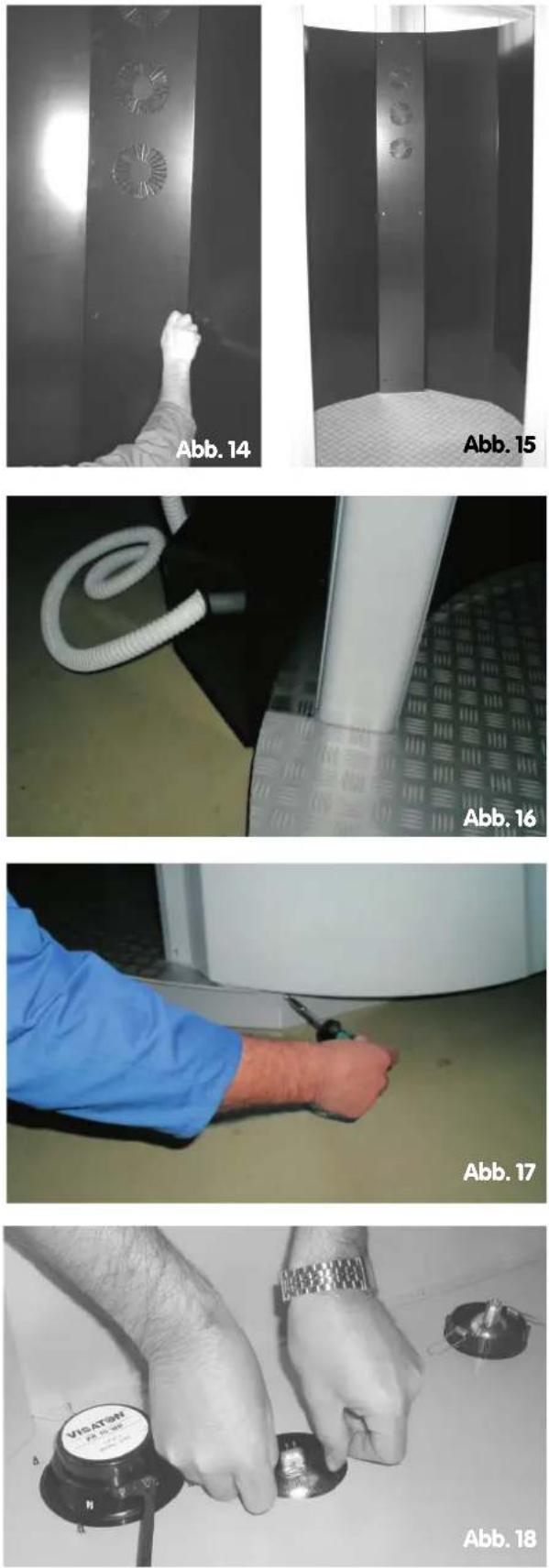

Die hinteren Innenverkleidungen werden nun zwischen die zwei seitlichen Segmente gespannt.
Wölben Sie dazu die Verkleidung etwas vor (siehe rechtes Foto) und führen Sie die linke Seite der Verkleidung bündig an die Verkleidung des linken Segmentes.
VORSICHT! Ungleichmäßiges oder zu starkes Wölben kann Beulen verursachen!
Drücken Sie dann die rechte Kante der Rückwand in die Nut des rechten Segmentes.
Jetzt werden die hinteren Innenverkleidungen festgeschraubt.
Die fertig montierten hinteren Innenverkleidungen zeigt Abb. 13.
Anschließend wird das Abdeckblech der Lüfter wieder an der Rückwand verschraubt. Die rechte Abblidung zeigt den montierten Zustand.
Jetzt wird die komplette Sprüheinheit mit dem Schlitz auf die Bodenplatte gesteckt, und bündig an das linke Seitensegment geschoben.
Danach wird die vordere Fußblende mit zwei Schrauben an der rechten Seite der Bodenplatte befestigt.
[Befestigungsmaterial: 2 x Pos. 6]

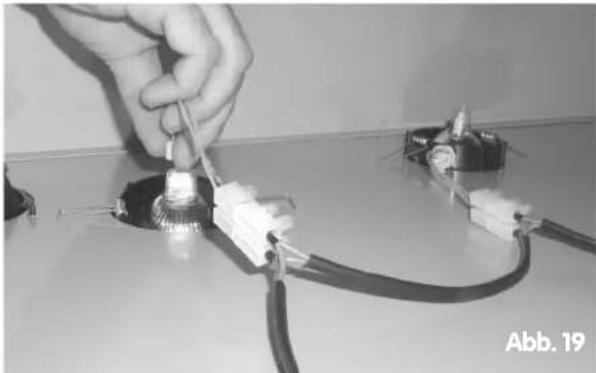

Legen Sie die Grundplatte des Oberteiles der Spraykabine auf einen Tisch, und clipsen Sie die drei Leuchten in die dafür vorgesehenen Bohrungen.
Weiterhin werden nun die Lautsprecher mit je 4 Schrauben befestigt.
Dem Lautsprecher sind 4 Schrauben [Pos. 7] beigelegt.
Nun wird die vordere Blende des Geräteoberteiles mit fünf Schrauben befestigt.
[Befestigungsmaterial: 5 x Pos. 7]
Anschließend werden die zwei seitlichen Blenden mit je 4 Schrauben befestigt.
[Befestigungsmaterial: Je 4 x Pos. 7]
Danach wird die hintere Blende mit 7 Schrauben befestigt.
[Befestigungsmaterial: 7 x Pos. 6]
Sollte sich die seitliche Blende nicht sauber am Radius der Grundplatte anlegen (siehe Foto), so kann das nach der Endmontage der Einheit korrigiert werden.

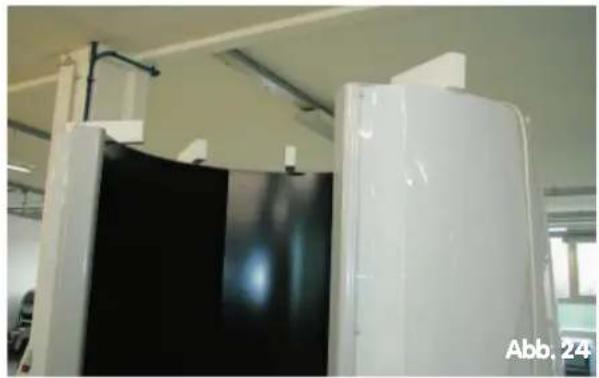

Legen Sie nun Styropor (Verpackungsmaterial) auf den oberen Rand der Kabine.
Jetzt kann die Einheit mit zwei Personen auf die Kabine gehoben werden.
Nun werden die Anschlusskabel der einzelnen Segmente durch die dafür vorgesehenen Bohrungen des Oberteiles gesteckt.

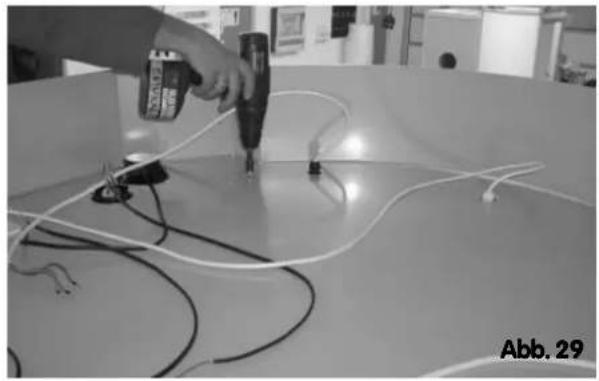

Jetzt wird das Styropor herausgezogen, und die Einheit mit vier Schrauben von oben befestigt.
[Befestigungsmaterial: 4 x Pos. 4]
Schließen Sie nun die einzelnen Elemente dem Schaltschema entsprechend am Anschlusskasten an.
Detaillierte Kennzeichnung der Anschlüsse

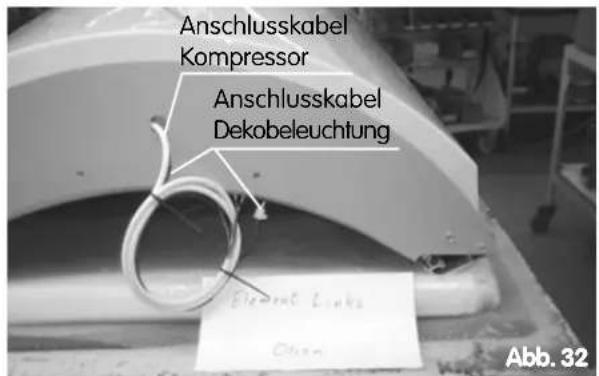

Linkes Seitensegment von oben betrachtet mit den Anschlusskabeln für Kompressor und Dekobeleuchtung

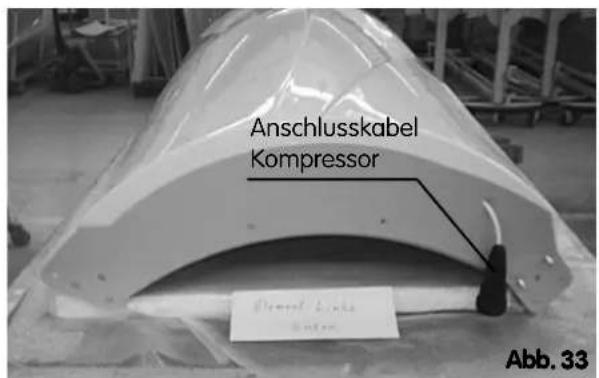

Linkes Seitensegment von unten betrachtet mit der Anschlussbuchse für den Kompressor.


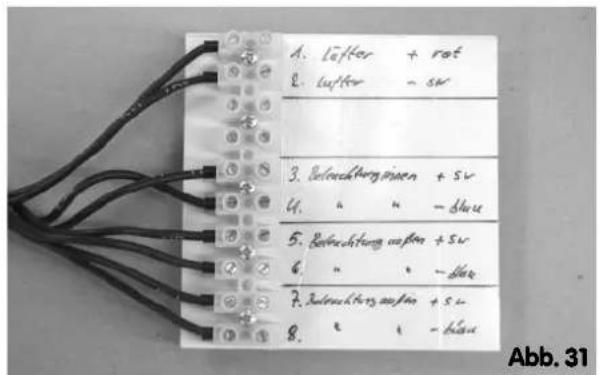

A. Litter + rot B. Litter - sw 3. Solvachungsinen + sw 4. " " - blau 5. Solvachungsoffen + sw 6. " " - blau 7. Solvachungsoffen + sw 8. " " - blau Abb. 31


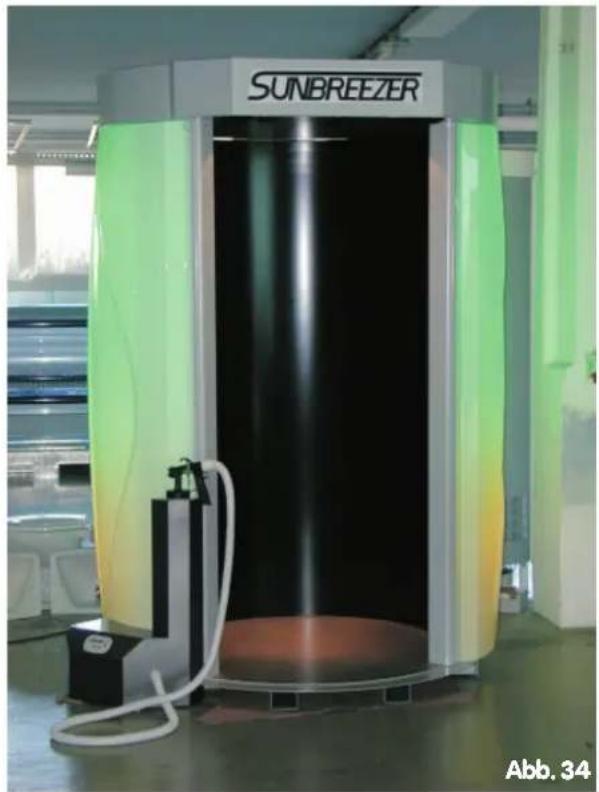

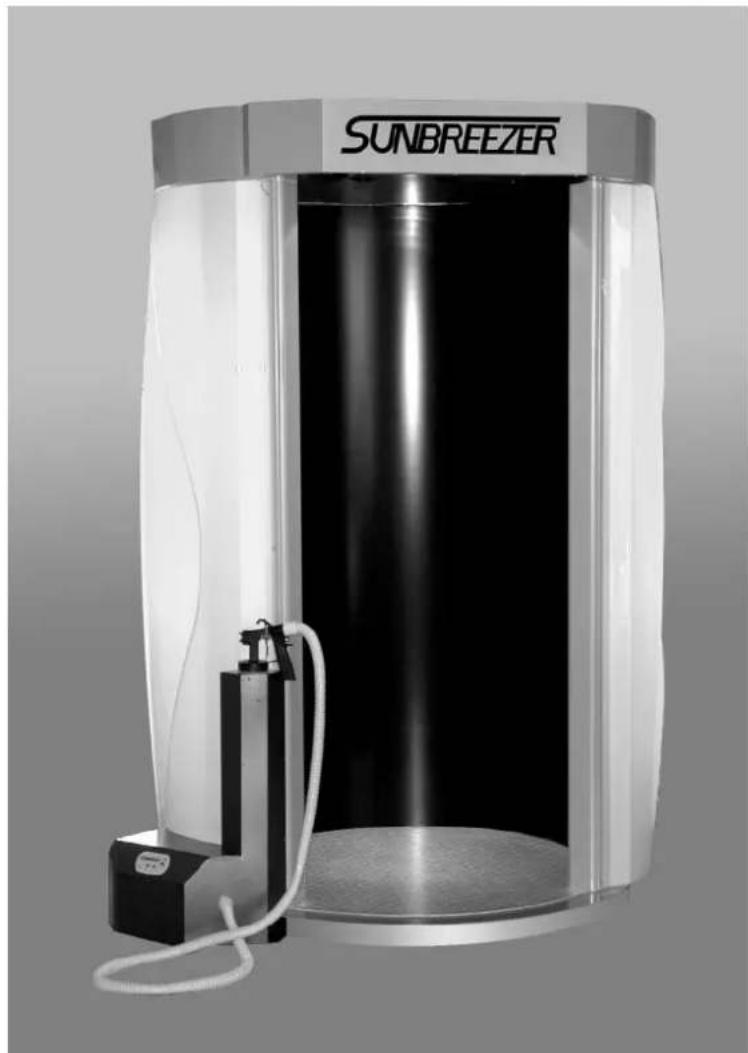

Anschlusskabel Kompressor Plenoid Links Abbr. 33Fertig montierte Sprühkabine
Nach Anschluss des Gerätesteckers kann das Gerät in Betrieb genommen werden.

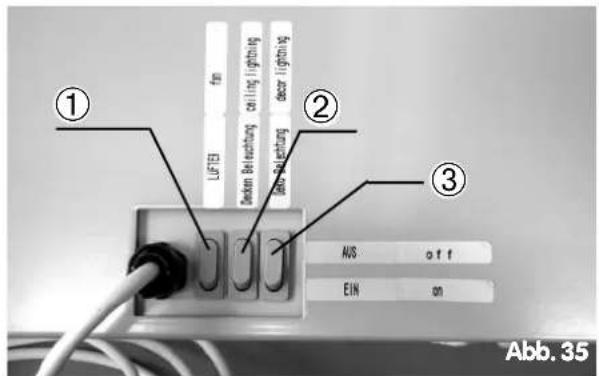

Bedienelemente am Anschlusskasten (in der Rückwand):
Schalter ① = Lüfter
Schalter ② = Deckenbeleuchtung
Schalter ③ = Deko-Beleuchtung
