BEDIENUNGSANLEITUNG GNP 2666 Premium NoFrost LIEBHERR

1 Gerät auf einen Blick.... 2

1.1 Einsatzbereich des Geräts.... 2
1.2 Konformität.... 2
1.3 Geräte- und Ausstattungsübersicht.... 2
1.4 Aufstellmaße.... 3
1.5 Energie sparen.... 3
1.6 Isolationsplatte.... 3
1.7HomeDialog....3
1.8 SmartGrid....3

2 Allgemeine Sicherheitshinweise.... 3

3 Bedienungs- und Anzeigeelemente...... 4

3.1 Bedien- und Kontrollelemente.... 4

3.2 Temperaturanzeige.... 4

4 Inbetriebnahme......

4.1 Gerät transportieren.... 4

4.2 Gerät aufstellen.... 4

4.3 Türanschlagwechsel.... 5

4.4 Einschub in die Küchenzeile.... 6

4.5 Verpackung entsorgen....7

4.6 Gerät anschließen....7

4.7 Gerät einschalten.... 7

5 Bedienung.... 7

5.1 Helligkeit der Temperaturanzeige....7
5.2 Kindersicherung....7
5.3 Türalarm....8
5.4 Temperaturealarm....8
5.5 Lebensmittel einfrieren.... 8
5.6 Lebensmittel auftauen.... 8
5.7 Temperatur einstellen....8
5.8 SuperFrost.... 8
5.9 Schubfächer....9
5.10 Abstellflächen....9
5.11 VarioSpace....9
5.12 Info-System....9
5.13 Kälte Akkus....9

6 Wartung.... 9

6.1 Abtauen mit NoFrost....9

6.2 Gerät reinigen....9

6.3 Kundendienst.... 10

7 Störungen.... 10

8 Außer Betrieb setzen.... 11

8.1 Gerät ausschalten.... 11

8.2 Außer Betrieb setzen.... 11

9 Gerät entsorgen.... 11

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.

Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem getennzeichnet, Handlungsergebnisse mit einem ▷.

1 Gerät auf einen Blick

1.1 Einsatzbereich des Geräts

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäuser, Hotels, Motels, und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt.

Hinweis

▶ Die angegebenen Umgebungstemperaturen einhalten, sonst verringert sich die Kühlleistung.

Klimaklasse	für Umgebungstemperaturen
SN, N	bis 32 °C
ST	bis 38 °C
T	bis 43 °C

Eine einwandfreie Funktion des Gerätes ist bis zu einer unteren Umgebungstemperatur von 5 °C gewährleistet.

1.2 Konformität

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG und 2004/108/EG.

1.3 Geräte- und Ausstattungsübersicht

Hinweis

▶ Ablagen, Schubladen oder Körbe sind im Auslieferungszustand für eine optimale Energieeffizienz angeordnet.

(1) Transporttragegriffe hinten

(2) Bedien- und Kontrollelemente

(3) Beleuchtung

Fig. 1

(6) Schubfächer

(7) VarioSpace

(8) Kälte-Akku

(4) NoFrost-Einrichtung (9) Typenschild
(5) Info-System (10) Stellfüße, Transporttrage-

griffe vorn, Transportrollen hinten

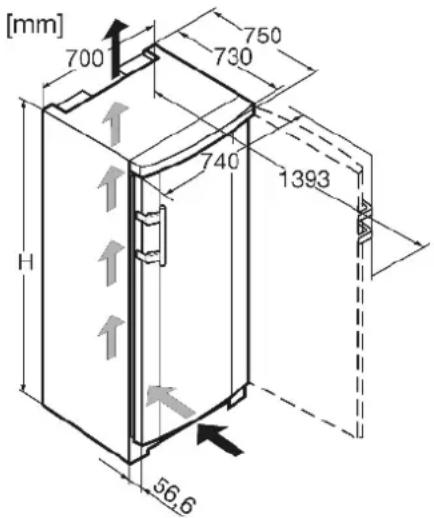

1.4 Aufstellmaße

[mm] 700 750 730 740 1393 H 56.6

Fig. 2

Modell Gerätehöhe H (mm)
GNP 26.. 1359
GNP 31.. 1555
GNP 36. 1751
GNP 41.. 1947

1.5 Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur (siehe 1.1).
• Gerät möglichst kurz öffnen.
• Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.
• Lebensmittel sortiert einordnen (siehe Gerät auf einen Blick).
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.

Staubablagerungen erhöhen den Energieverbrauch:

- Die Kältemaschine mit dem Wärmetauscher - Metallgitter an der Rückseite des Gerätes - einmal jährlich abstauben.

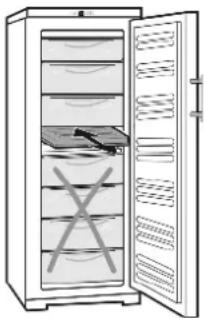

1.6 Isolationsplatte

Die Isolationsplatte für Teillastbetrieb ist als Zubehör über den Fachhändler erhältlich.

Wenn Sie wenig Lebensmittel im Gerät lagern, können Sie mit Hilfe der Isolationsplatte den Energieverbrauch um bis zu 50 % senken. Es können je nach Modell bis zu 5 Schubfächer abgeschaltet werden. Mindestens 3 Schubfächer sind zur Kühlung erforderlich. Mehr Informationen dazu finden Sie im Beipack der Isolationsplatte.

Je nach Modell und Ausstattung können mit dem HomeDialog System mehrere Liebherr-Geräte (z.B. im Keller) mit einem Hauptgerät (z.B. in der Küche) vernetzt und über dieses bedient werden. Mehr Informationen über Nutzen, Voraussetzungen und Funktionsprinzip finden Sie im Internet unter www. liebherr.com.

1.8 SmartGrid

Je nach Modell und Ausstattung ist Ihr Gerät für die Zukunftstechnologie "SmartGrid" vorbereitet.

GNP 2356 ... / 001 und GNP 2756 ... / 001 vgl. Typenschild (siehe Gerät auf einen Blick)

SmartGrid ist eine künftige Möglichkeit über einen intelligenten Stromzähler des Energieversorgers die individuellen Stromkosten zu senken. Bei Vorhandensein von Energieüberschüssen, zum Beispiel durch die Einspeisung von regenerativen Energien, werden die Haushalte mit kostengünstigem Strom versorgt. Gefrierschränke mit SmartGrid-ready sind für diese Zukunftstechnologie vorgerüstet. Mit einem entsprechendem Zusatzmodul werden Sie in der Lage sein, die Stromkosten zu optimieren.

Mehr Informationen über Nutzen, Voraussetzungen und Funktionsprinzip finden Sie im Internet auf der Homepage Ihres Energieversorgers und unter www.liebherr.com.

2 Allgemeine Sicherheitshinweise

Gefahren für den Benutzer:

• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen. Es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in die Benutzung des Gerätes unterwiesen und anfänglich beaufsichtigt. Kinder beaufsichtigen, damit sie nicht mit dem Gerät spielen.
• Im Fehlerfall Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.
• Reparaturen, Eingriffe am Gerät und den Wechsel der Netzanschlussleitung nur vom Kundendienst oder anderem dafür ausgebildeteten Fachpersonal ausführen lassen.
• Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.
• Gerät nur nach den Angaben der Anweisung montieren und anschließen.
• Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.

- Speziallampen (Glühlampen, LED, Leuchtstoffröhren) im Gerät dienen der Beleuchtung von dessen Innenraum und sind nicht zur Raumbeleuchtung geeignet.

Brandgefahr:

- Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

• Rohrleitungen des Kältekreislaufs nicht beschädigen.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
• Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eiscremebereiter usw.).
• Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austrittstelle beseitigen. Netzstecker ziehen. Raum gut lüften. Kundendienst benachrichtigen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

• Brennende Kerzen, Lampen und andere Gegenstände mit offenen Flammen vom Gerät fernhalten, damit diese das Gerät nicht in Brand setzen.
• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden.

Absturz- und Umkippgefahr:

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Gefahr einer Lebensmittelvergiftung:

- Überlagerte Lebensmittel nicht verzehren.

Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

- Dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Handschuhe verwenden. Speiseeis, besonders Wassereis oder Eiswürfel nicht sofort und nicht zu kalt verzehren.

Beachten Sie die spezifischen Hinweise in den anderen Kapiteln:

	GEFAHR kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.
	VORSICHT kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.
	ACHTUNG kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
	Hinweis kennzeichnet nützliche Hinweise und Tipps.

3 Bedienungs- und Anzeigeelemente

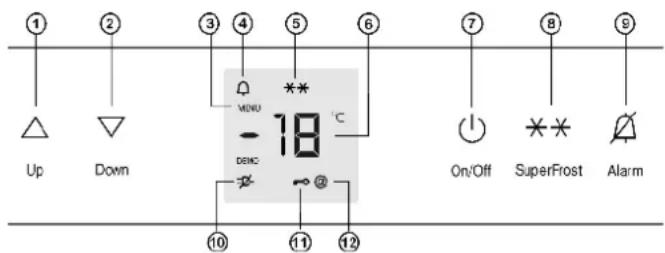

3.1 Bedien- und Kontrollelemente

① Up ② Down ③ ④ ⑤ ⑥ ⑦ ⑧ On/Off ⑨ SuperFrost Alarm ⑩ ⑪ ⑫

Fig. 3

(1) Einstelltaste Up
(2) Einstelltaste Down
(3) Symbol Menu
(4) Symbol Alarm
(5) Symbol SuperFrost
(6) Temperaturanzeige

(7) Taste On/Off
(8) Taste SuperFrost
(9) Taste Alarm
(10) Symbol Netzausfall
(11) Symbol Kindersicherung
(12) Symbol HomeDialog

3.2 Temperaturanzeige

Im Normalbetrieb wird angezeigt:

- die wärmste Gefriertemperatur

Die Temperaturanzeige blinkt:

• die Temperatureinstellung wird verändert
• nach dem Einschalten ist die Temperatur noch nicht kalt genug
• die Temperatur ist um mehrere Grad angestiegen

In der Anzeige blinken Striche:

- die Gefriertemperatur liegt über 0 °C.

Die folgenden Anzeigen weisen auf eine Störung hin. Mögliche Ursachen und Maßnahmen zur Behebung: (siehe Störungen).

• F0 bis F9
• Das Symbol Netzausfall 📋 leuchtet.

4 Inbetriebnahme

4.1 Gerät transportieren

VORSICHT

Verletzungs- und Beschädigungsgefahr durch falschen Transport!

▶ Das Gerät verpackt transportieren.
▶ Das Gerät stehend transportieren.
▶ Das Gerät nicht alleine transportieren.

4.2 Gerät aufstellen

Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.

Der Boden am Standort muss waagerecht und eben sein.

Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.

Optimaler Aufstellort ist ein trockener und gut belüfteter Raum.

Das Gerät mit der Rückseite stets direkt an der Wand aufstellen.

Das Gerät nicht ohne Hilfe aufstellen.

Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittel R 600a ein Volumen von 1 m³ aufweisen. Ist der Aufstellraum zu klein, kann im Falle einer Leckage des Kältekreislaufes ein entzündliches Gas-Luft-Gemisch entstehen. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

Das Gerät darf nur in unbeladenem Zustand verschoben werden.

WARNUNG

Brandgefahr durch Feuchtigkeit!

Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

WARNUNG

Brandgefahr durch Kurzschluss!

Wenn Netzkabel/Stecker des Gerätes oder eines anderen Gerätes und Geräterückseite sich berühren, können Netzkabel/Stecker durch die Vibrationen des Gerätes beschädigt werden, so dass es zu einem Kurzschluss kommen kann.

▶ Gerät so aufstellen, dass es keine Stecker oder Netzkabel berührt.

An Steckdosen im Geräterückseitenbereich weder das Gerät noch andere Geräte anschließen.

WARNUNG

Brandgefahr durch Kältemittel!

Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

▶ Die Rohrleitungen des Kältekreislaufs nicht beschädigen.

WARNUNG

Brand- und Beschädigungsgefahr!

Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!

WARNUNG

Brand- und Beschädigungsgefahr durch blockierte Belüftungsöffnungen!

▶ Die Belüftungsöffnungen immer freihalten. Immer auf gute Be- und Entlüftung achten!

Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!

▶ Alle Transportsicherungsteile entfernen.

▶ Verpackung entsorgen. (siehe 4.5)

ACHTUNG

Beschädigungsgefahr durch Kondenswasser!

Das Gerät nicht direkt neben einem weiteren Kühl-/Gefriergerät aufstellen.

▶ Gerät mit dem beiliegenden Gabelschlüssel über die Stellfüße (A) und mit Hilfe einer Wasserwaage fest, ebenstehend ausrichten.

▶ Gerät reinigen (siehe 6.2).

Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden.

▶ Immer auf gute Be- und Entlüftung am Aufstellort achten.

4.3 Türanschlagwechsel

Bei Bedarf können Sie den Anschlag wechseln:

Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:

Torx 25

□ Torx 15

□ Schraubendreher

□ beiliegenden Gabelschlüssel

□ ggf. zweite Person für Montagearbeit

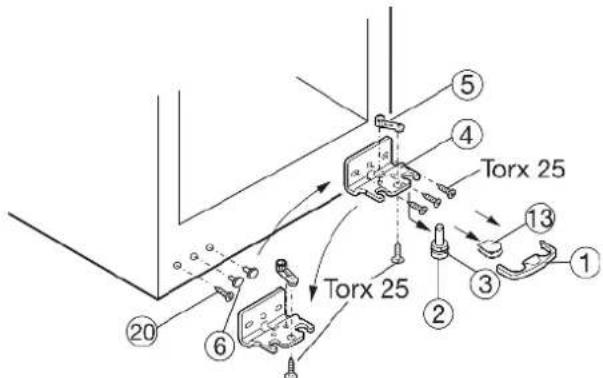

Torx 25 Torx 25 Torx 25 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

Fig. 4

▶ Sicherung Fig. 4 (1) nach vorn abziehen.
▶ Abdeckung Fig. 4 (13) abziehen.
▶ Ggf. das Gerät mit Hilfe einer zweiten Person leicht nach hinten kippen, um den Lagerbolzen zu entfernen.
▶ Lagerbolzen Fig. 4 (2) nach unten und vorn herausziehen. Dabei auf Scharnierbuchse Fig. 4 (3) achten.

VORSICHT

Verletzungsgefahr wenn die Tür herauskippt!

▶ Tür gut festhalten.

▶ Tür vorsichtig abstellen.

▶ Tür öffnen, unten herauskippen und abnehmen.
▶ Lagerbock Fig. 4 (4) abschrauben.
Lagerteil Fig. 4 (5) abschrauben und in das gegenüberliegende Aufnahmeloch des Lagerbocks umsetzen, wieder festschrauben.
▶ Griffseitige Stopfen Fig. 4 (6) vorsichtig abheben und auf der Gegenseite wieder einsetzen.
▶ Schraube Fig. 4 (20) herausdrehen und auf der Gegenseite wieder einsetzen.

▶ Lagerbock Fig. 4 (4) auf der neuen Scharnierseite fest (mit 4 Nm) ggf. mit Hilfe eines Akkuschraubers wieder fest-schrauben.

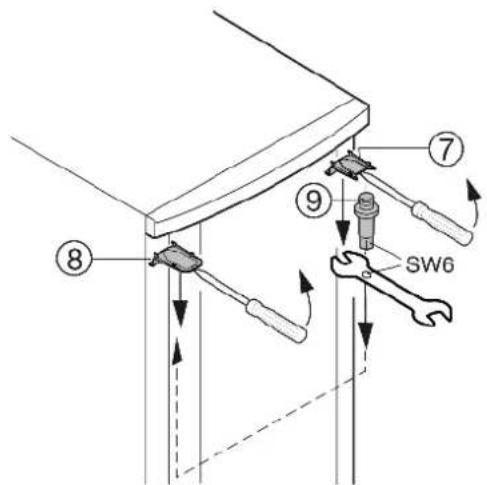

Oben Abdeckung Fig. 5 (7) und Abdeckung Fig. 5 (8) mit einem Schraubendreher vorn ausrasten und schräg nach unten entfernen.
Lagerbolzen Fig. 5 (9) herausdrehen und auf der Gegen-seite fest (mit 4 Nm) eindrehen. Dazu Innensechskant des beiliegenden Gabelschlüssels verwenden.
▶ Abdeckung Fig. 5 (7) auf der Seite des Lagerbolzens wieder montieren: hinten einsetzen, vorn einrasten.
▶ Abdeckung Fig. 5 (8) auf der Gegenseite montieren: hinten einsetzen, vorn einrasten.

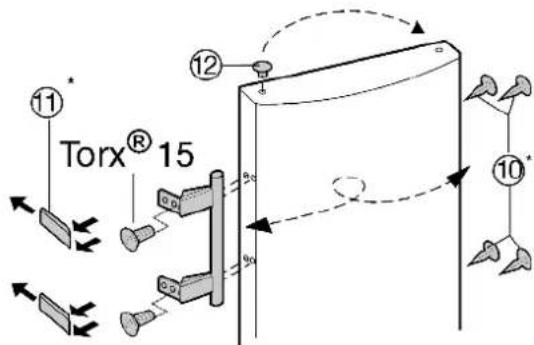

Torx® 15 ⑪* ⑫ ⑫ ⑩*

Fig. 6

▶ Stopfen Fig. 6 (12) aus der Türlagerbuchse herausheben und umsetzen.
▶ Türgriff, Stopfen Fig. 6 (10) und Druckplatten Fig. 6 (11) abmontieren und auf die Gegenseite umsetzen.
▶ Beim Montieren der Druckplatten auf richtiges Einrasten achten.
▶ Tür in Lagerbolzen Fig. 5 (9) einhängen und Tür schließen.

▶ Gerät wieder leicht nach hinten kippen und Lagerbolzen Fig. 4 (2) mit Scharnierbuchse Fig. 4 (3) wieder einsetzen. Die Kerbe am Lagerbolzen muss nach vorne zeigen.

▶ Abdeckung Fig. 4 (13) auf der Gegenseite aufsetzen.*

Verletzungsgefahr wenn die Tür herauskippt!

▶ Die Sicherung (1) muss seitlich am Lagerbock einrasten, damit der Lagerbolzen und damit die Tür gesichert ist.

Sicherung (1) auf Lagerbock wieder aufrasten. Die Tür eventuell über die beiden Langlöcher im Lagerbock Fig. 4 (4) fluchtend zum Gerätegehäuse ausrichten. Dazu mittlere Schraube herausdrehen.

WARNUNG

Verletzungsgefahr durch herausfallende Tür! Sind die Lagerteile nicht fest genug angeschraubt, kann die Tür herausfallen. Dies kann zu schweren Verletzungen führen. Außerdem schließt die Tür evtl. nicht, so dass das Gerät nicht richtig kühlt.

▶ Die Lagerböcke/Lagerbolzen fest (mit 4 Nm) anschrauben.
▶ Alle Schrauben kontrollieren und ggf. nachziehen.

4.4 Einschub in die Küchenzeile

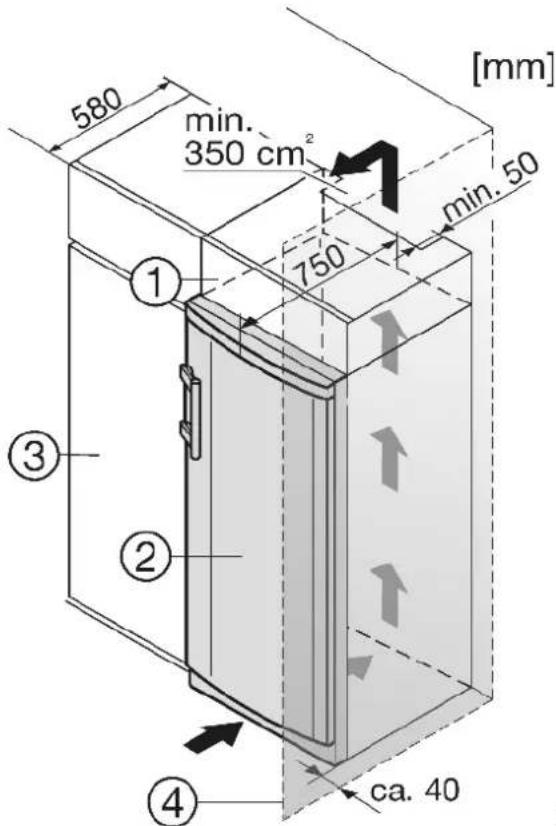

580 min. 350 cm² 750 min. 50 [mm] ① ③ ② ④ ca. 40

Fig. 8

(1) Aufsatzschrank (3) Küchenschrank
(2) Gerät (4) Wand

Das Gerät kann mit der Kücheneinrichtung umbaut werden. Um das Gerät Fig. 8 (2) der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank Fig. 8 (1) angebracht werden.

Beim Umbau mit Küchenschränken (Tiefe max. 580 mm) kann das Gerät direkt neben dem Küchenschrank aufgestellt werden. Das Gerät steht seitlich 150 mm und in der Gerätemitte 170 mm gegenüber der Küchenschrankfront vor.

Wichtig für die Belüftung:

• An der Rückseite des Aufsatzschrankes muss ein Abluftschacht von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorhanden sein.
• Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 350 cm² betragen.
• Je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.

Wenn das Gerät mit den Scharnieren neben einer Wand Fig. 8 (4) aufgestellt wird, muss der Abstand zwischen Gerät und Wand mindestens 40 mm betragen. Dies entspricht dem Griffüberstand bei geöffneter Tür.

4.5 Verpackung entsorgen

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien!

▶ Kinder nicht mit Verpackungsmaterial spielen lassen.

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt:

• Wellpappe/Pappe
• Teile aus geschäumtem Polystyrol
• Folien und Beutel aus Polyethylen
• Umreifungsbänder aus Polypropylen
• genagelter Holzrahmen mit Scheibe aus Poly-ethylen*
  Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

4.6 Gerät anschließen

ACHTUNG

Beschädigungsgefahr für die Elektronik!

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden.

WARNUNG

Brand- und Überhitzungsgefahr!

▶ Keine Verlängerungskabel oder Verteilerleisten verwenden.

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Das Gerät nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Die Steck-dose muss mit 10 A oder höher abgesichert sein.

Sie muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.

▶ Elektrischen Anschluss prüfen.
▶ Den Netzstecker einstecken.

4.7 Gerät einschalten

Nehmen Sie das Gerät ca. 2 h vor der ersten Beschickung mit Gefriergut in Betrieb.

Legen Sie erst dann Gefriergut ein, wenn die Temperaturanzeige -18 °C anzeigt.

▶ Taste On/Off Fig. 3 (7) drücken.

Die Temperaturanzeige und das Symbol Alarm blinken bis die Temperatur kalt genug ist. Liegt die Temperatur über 0 °C blinken Striche, liegt sie darunter blinkt die aktuelle Temperatur.
▷ Die Innenbeleuchtung brennt bei offener Tür.
Um den Innenraum beim ersten Betrieb möglichst schnell abzukühlen, arbeitet das Gerät mit hoher Leistung, das heißt der Kompressor läuft mit höheren Drehzahlen. Deshalb sind die Geräusche vorübergehend etwas lauter. Danach arbeitet das Gerät im energiesparenden Normalbetrieb leise weiter.

5 Bedienung

5.1 Helligkeit der Temperaturanzeige

Sie können die Helligkeit der Temperaturanzeige an die Lichtverhältnisse im Aufstellraum anpassen.

5.1.1 Helligkeit einstellen

Die Helligkeit ist einstellbar zwischen H0 (keine Beleuchtung) und H5 (maximale Leuchtkraft).

▶ Einstellmodus aktivieren: Taste SuperFrost Fig. 3 (8) ca. 5 s drücken.

▷ In der Anzeige wird c angezeigt.

▷ Das Symbol Menu Fig. 3 (3) leuchtet.

▶ Mit Einstelltaste Up Fig. 3 (1) oder Einstelltaste Down Fig. 3 (2) h wählen.

▶ Bestätigen: Taste SuperFrost Fig. 3 (8) kurz drücken.

▶ Anzeige heller einstellen: Einstelltaste Up Fig. 3 (1) drücken.

▶ Anzeige dunkler einstellen: Einstelltaste Down Fig. 3 (2) drücken.

▶ Bestätigen: Taste SuperFrost Fig. 3 (8) drücken.

▷ Die Helligkeit ist auf den neuen Wert eingestellt.

▶ Einstellmodus deaktivieren: Taste On/Off Fig. 3 (7) drücken. -oder-

▶ 5 min. warten.

▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.2 Kindersicherung

Mit der Kindersicherung können Sie sicherstellen, dass Kinder beim Spielen das Gerät nicht versehentlich ausschalten.

5.2.1 Kindersicherung einstellen

▶ Einstellmodus aktivieren: Taste SuperFrost Fig. 3 (8) ca. 5 s drücken.
▷ In der Anzeige wird c angezeigt.
▷ Das Symbol Menu Fig. 3 (3) leuchtet.
▶ Die Taste SuperFrost Fig. 3 (8) kurz drücken, um zu bestätigen.
Wenn in der Anzeige el angezeigt wird:
▶ Zum Einschalten der Kindersicherung Taste SuperFrost Fig. 3 (8) kurz drücken.

Das Symbol Kindersicherung Fig. 3 (11) leuchtet. In der Anzeige blinkt c.

Wenn in der Anzeige €0 angezeigt wird:

▶ Zum Ausschalten der Kindersicherung Taste SuperFrost Fig. 3 (8) kurz drücken.

Das Symbol Kindersicherung Fig. 3 (11) erlischt. In der Anzeige blinkt c.

▶ Einstellmodus deaktivieren: Taste On/Off Fig. 3 (7) drücken.

-oder-

▶ 5 min. warten.

▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.3 Türalarm

Wenn die Tür länger als 60 s geöffnet ist, ertönt der Tonwarner. Der Tonwarner verstummt automatisch, wenn die Tür geschlossen wird.

5.3.1 Türalarm stumm schalten

Der Tonwarner kann bei geöffneter Tür stumm geschaltet werden. Das Tonabschalten ist solange wirksam, wie die Tür geöffnet ist.

▶ Taste Alarm Fig. 3 (9) drücken.
▷ Der Türalarm verstummt.

5.4 Températuralarm

Wenn die Gefriertemperatur nicht kalt genug ist, ertönt der Tonwarner.

Gleichzeitig blinkt die Temperaturanzeige und das Symbol Alarm Fig. 3 (4).

Die Ursache für eine zu hohe Temperatur kann sein:

• warme frische Lebensmittel wurden eingelegt
• beim Umsortieren und Entnehmen von Lebensmitteln ist zu viel warme Raumluft eingeströmt
• der Strom ist länger ausgefallen
• das Gerät ist defekt

Der Tonwarner verstummt automatisch, das Symbol Alarm Fig. 3 (4) geht aus und die Temperaturanzeige hört auf zu blinken, wenn die Temperatur wieder ausreichend kalt ist.

Wenn der Alarmzustand bestehen bleibt: (siehe Störungen).

Hinweis

Wenn die Temperatur nicht kalt genug ist, können Lebensmittel verderben.

▶ Die Lebensmittel auf ihre Qualität prüfen. Verdorbene Lebensmittel nicht mehr verzehren.

5.4.1 Tempaturalarm stumm schalten

Der Tonwarner kann stumm geschaltet werden. Wenn die Temperatur wieder ausreichend kalt ist, ist die Alarm-Funktion wieder aktiv.

▶ Taste Alarm Fig. 3 (9) drücken.

▷ Der Tonwarner verstummt.

5.5 Lebensmittel einfrieren

Sie können maximal so viel kg frische Lebensmittel innerhalb von 24 h einfrieren, wie auf dem Typenschild (siehe Gerät auf einen Blick) unter "Gefriervermögen ... kg/24h" angegeben ist.

Das oberste Schubfach kann mit max. 15 kg, die anderen Schubfächer können mit jeweils max. 25 kg belastet werden.

Die Platten können jeweils mit 55 kg Gefriergut belastet werden.

Sollte sich die Tür nach dem Schließen nicht sofort wieder öffnen lassen, bitte ca. 2 min. warten, bis sich der entstandene Unterdruck ausgeglichen hat.

VORSICHT

Verletzungsgefahr durch Glasscherben!

Flaschen und Dosen mit Getränken können beim Gefrieren platzen. Dies gilt insbesondere für kohlensäurehaltige Getränke.

▶ Flaschen und Dosen mit Getränken nicht einfrieren!

Damit die Lebensmittel schnell bis zum Kern durchfrieren, folgende Mengen pro Packung nicht überschreiten:

- Obst, Gemüse bis zu 1 kg

- Fleisch bis zu 2,5 kg

Lebensmittel in Gefrierbeuteln, wiederverwendbaren Kunststoff-, Metall- oder Aluminiumbehältern portionsweise verpacken.

5.6 Lebensmittel auftauen

- bei Raumtemperatur

- im Mikrowellengerät

- im Backofen/Heißluftherd

▶ Aufgetaute Lebensmittel nur in Ausnahmefällen wieder einfrieren.

5.7 Temperatur einstellen

Das Gerät ist serienmäßig für den Normalbetrieb eingestellt.

Die Temperatur ist einstellbar von -14 °C bis -28 °C, empfohlen sind -18 °C.

▶ Temperatur wärmer einstellen: Einstelltaste Up Fig. 3 (1) drücken.
▶ Temperatur kälter einstellen: Einstelltaste Down Fig. 3 (2) drücken.
▷ Bei erstmaligem Drücken wird in der Temperaturanzeige der bisherige Wert angezeigt.

▶ Temperatur in 1 °C -Schritten ändern: Taste kurz drücken. -oder-

▶ Temperatur fortlaufend ändern: Taste gedrückt halten.

▷ Während des Einstellens wird der Wert blinkend angezeigt.

Ca. 5 s nach dem letzten Tastendruck wird die tatsächliche Temperatur angezeigt. Die Temperatur stellt sich langsam auf den neuen Wert ein.

5.8 SuperFrost

Mit dieser Funktion können Sie frische Lebensmittel schnell bis auf den Kern durchfrieren. Das Gerät arbeitet mit maximaler Kälteleistung, dadurch können die Geräusche des Kälteaggregats vorübergehend lauter sein.

Sie können maximal so viel kg frische Lebensmittel innerhalb von 24 h einfrieren, wie auf dem Typenschild unter "Gefriervermögen ... kg/24h" angegeben ist. Diese maximale Gefriergutmenge ist je nach Modell und Klimaklasse verschieden.

Je nachdem wieviel frische Lebensmittel eingefroren werden sollen, müssen Sie SuperFrost frühzeitig einschalten: bei einer kleinen Gefriergutmenge ca. 6h, bei der maximalen Gefriergutmenge 24h vor dem Einlegen der Lebensmittel.

SuperFrost müssen Sie in folgenden Fällen nicht einschalten:

• beim Einlegen von bereits gefrorener Ware
• beim Einfrieren von bis zu ca. 2 kg frischen Lebensmitteln täglich

5.8.1 Mit SuperFrost einfrieren

▶ Taste SuperFrost Fig. 3 (8) einmal kurz drücken.
Das Symbol SuperFrost Fig. 3 (5) leuchtet.
▷ Die Gefriertemperatur sinkt, das Gerät arbeitet mit maximalen Kälteleistung.
Bei einer kleinen Gefriergutmenge:
▶ ca. 6 h warten.
▶ Für eine maximale Gefrierleistung die Lebensmittel in die tiefen, unteren Schubfächer einlegen. Bei der maximalen Gefriergutmenge:
▶ ca. 24 h warten.
▶ verpackte Lebensmittel direkt auf die unteren Abstellplatten legen und erst nach dem Einfrieren in die Schubfächer legen.
SuperFrost schaltet sich automatisch ab. Je nach eingegter Menge frühestens nach 30 h spätestens nach 65 h.
Das Einfrieren ist abgeschlossen.
▷ Das Symbol SuperFrost Fig. 3 (5) erlischt.

Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.

5.9 Schubfächer

Hinweis

Der Energieverbrauch steigt und die Kühlleistung verringert sich, wenn die Belüftung nicht ausreicht.

Bei Geräten mit NoFrost:

Das unterste Schubfach im Gerät lassen!
▶ Die Ventilatorluftschlitze innen an der Rückwand immer freihalten!

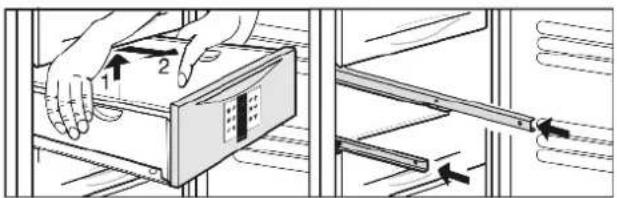

Um Gefriergut direkt auf den Abstellflächen zu lagern: Schubfach hinten anheben, nach vorne herausziehen.

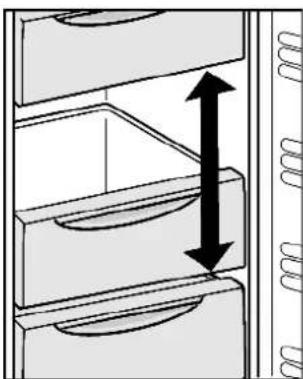

5.10 Abstellflächen

▶ Abstellfläche herausnehmen: vorne anheben und herausziehen.
▶ Abstellfläche wieder einsetzen: bis zum Anschlag einfach einschieben.

Sie können zusätzlich zu den Schubfächern auch die Abstellflächen herausnehmen. So erhalten Sie Platz für großes Gefriergut. Geflügel, Fleisch, große Wildteile sowie hohe Backwaren können als Ganzes eingefroren und weiter zubereitet werden.

Das oberste Schubfach kann mit max. 15 kg, die anderen Schubfächer können mit jeweils max. 25 kg belastet werden.
▶ Die Platten können jeweils mit 55 kg Gefriergut belastet werden.

5.12 Info-System

(1) Fertiggerichte, Eiscreme
(2) Schweinefleisch, Fisch
(3) Obst, Gemüse

Fig. 11

(4) Wurst, Brot

(5) Wild, Pilze
(6) Geflügel, Rind/ Kalb

Die Zahlen geben jeweils für mehrere Gefriergutarten die Lagerzeit in Monaten an. Die angegebenen Lagerzeiten sind Richtwerte.

5.13 Kälte Akkus

Die Kälte-Akkus verhindern bei Stromausfall, dass die Temperatur zu schnell ansteigt.

5.13.1 Kälte Akkus verwenden

▶ Die Kälte-Akkus raumsparend in das oberste Gefrierfach legen.
▶ Die durchgefrorenen Kälte-Akkus im oberen, vorderen Bereich des Gefrierraums auf das Gefriergut legen.

6.1 Abtauen mit NoFrost

Das NoFrost-System taut das Gerät automatisch ab.

Die Feuchtigkeit schlägt sich am Verdampfer nieder, wird periodisch abgetaut und verdunstet.

▶ Das Gerät muss nicht manuell abgetaut werden.

6.2 Gerät reinigen

VORSICHT

Verletzungs- und Beschädigungsgefahr durch heißen Dampf! Heißer Dampf kann die Oberflächen beschädigen und zu Verbrennungen führen.

▶ Keine Dampfreinigungsgeräte verwenden!

ACHTUNG

Falsche Reinigung beschädigt das Gerät!

▶ Reinigungsmittel nicht konzentriert verwenden.
Keine scheuernden oder kratzenden Schwämme oder Stahlwolle verwenden.
Keine scharfen, scheuernden, sand-, chlorid-, chemiekalien- oder säurehaltigen Putzmittel verwenden.
▶ Keine chemischen Lösungsmittel verwenden.
Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen. Es ist wichtig für den Kundendienst.
▶ Keine Kabel oder anderen Bauteile abreißen, knicken oder beschädigen.
▶ Kein Reinigungswasser in die Ablaufrinne, die Lüftungsgitter und elektrischen Teile dringen lassen.
▶ Weiche Putztücher und einen Allzweckreiniger mit neutralem pH-Wert verwenden.
▶ Im Geräteinnenraum nur lebensmittelunbedenkliche Reiniger und Pflegemittel verwenden.

▶ Gerät leeren.
▶ Netzstecker ziehen.

▶ Außen- und Innenflächen aus Kunststoff mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.
▶ Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.
Zum Reinigen der Glasplatten Auszugsschienen abnehmen: vorderen Rasthaken nach oben drücken (1) und Auszugsschiene zur Seite (2) und nach hinten (3) wegschieben.
▶ Auszugsschiene einsetzen: hinten einhaken (1) und vorne einrasten (2).

▶ Gerät und Ausstattungsteile trockenreiben.
▶ Gerät wieder anschließen und einschalten.
▶ SuperFrost einschalten (siehe 5.8). Wenn die Temperatur ausreichend kalt ist:
▶ Die Lebensmittel wieder einlegen.

6.3 Kundendienst

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können. (siehe Störungen). Falls dies nicht der Fall ist, wenden sie sich an den Kundendienst. Die Adresse entnehmen Sie bitte dem beiliegenden Kundendienstverzeichnis.

WARNUNG

Verletzungsgefahr durch unfachmännische Reparatur!

▶ Reparaturen und Eingriffe am Gerät und der Netzanschlussleitung, die nicht ausdrücklich genannt sind (siehe Wartung), nur vom Kundendienst ausführen lassen.

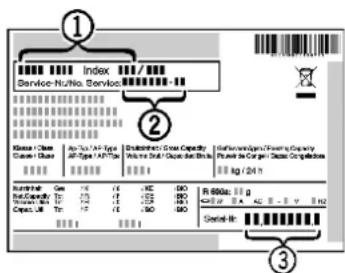

▶ Gerätebezeichnung Fig. 12 (1), Service-Nr. Fig. 12 (2) und Serial-Nr. Fig. 12 (3) vom Typenschild ablesen. Das Typenschild befindet sich an der linken Geräteinnenseite.

Index Service-Hauling Service Klaus 1-Name Cassier Class An 30+ A/F Type All 40+ A/F Type Disinstituten: Gross Capacity Polarized Stabil. Capacity for Bins. Hafthian System/Paper/Capacity Polarized Bus/Car Disinstituten kg / kg R 6000: g S 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g C 5000: g 3

Fig. 12

▶ Den Kundendienst benachrichtigen und den Fehler, Gerätebezeichnung Fig. 12 (1), Service-Nr. Fig. 12 (2) und Serial-Nr. Fig. 12 (3) mitteilen.
▷ Dies ermöglicht einen schnellen und zielgerichteten Service.
▶ Das Gerät geschlossen lassen, bis der Kundendienst eintrifft.
▷ Die Lebensmittel bleiben länger kühl.
▶ Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.

7 Störungen

Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssicherheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden. Folgende Störungen können Sie selbst beheben:

Das Gerät arbeitet nicht.

→ Das Gerät ist nicht eingeschaltet.
▶ Gerät einschalten.
→ Der Netzstecker steckt nicht richtig in der Steckdose.
▶ Netzstecker kontrollieren.
→ Die Sicherung der Steckdose ist nicht in Ordnung.
▶ Sicherung kontrollieren.

Der Kompressor läuft lang.

→ Der Kompressor schaltet bei geringem Kältebedarf auf eine niedrige Drehzahl. Obwohl sich dadurch die Laufzeit erhöht, wird Energie gespart.
Das ist bei energiesparenden Modellen normal.
→ SuperFrost ist eingeschaltet.
Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.

Der Inverter blinkt regelmässig alle 15 Sekunden\*.

→ Der Inverter ist mit einer Fehler-Diagnose LED ausgestattet.
▶ Das Blinken ist normal.

Geräusche sind zu laut.

→ Drehzahlgeregelte* Kompressoren können aufgrund der verschiedenen Drehzahlstufen unterschiedliche Laufgeräusche verursachen..
Das Geräusch ist normal.

Ein Blubbern und Plätschern

→ Dieses Geräusch kommt vom Kältemittel, das im Kältekreislauf fließt.
Das Geräusch ist normal.

Ein leises Klicken

→ Das Geräusch entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.
Das Geräusch ist normal.

Ein Brummen. Es ist kurzfristig etwas lauter, wenn sich das Kühlaggregat (der Motor) einschaltet.

→ Bei eingeschaltetem SuperFrost, frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.
Das Geräusch ist normal.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.1)

Vibrationsgeräusche

→ Das Gerät steht nicht fest auf dem Boden. Dadurch werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt.
▶ Gerät etwas wegrücken, über die Stellfüße ausrichten.

In der Temperaturanzeige wird angezeigt: F0 bis F9

→ Ein Fehler liegt vor.
▶ An den Kundendienst wenden. (siehe Wartung).

In der Temperaturanzeige leuchtet Netzausfall. In der Temperaturanzeige wird die wärmste Temperatur angezeigt, die während des Netzausfalls erreicht wurde.

→ Die Gefriertemperatur war durch einen Netzausfall oder eine Stromunterbrechung während der letzten Stunden oder Tage zu hoch angestiegen. Wenn die Stromunterbrechung beendet ist, arbeitet das Gerät in der letzten Temperatureinstellung weiter.

▶ Anzeige der wärmsten Temperatur löschen: Taste Alarm Fig. 3 (9) drücken.
▶ Die Lebensmittel auf ihre Qualität prüfen. Verdorbene Lebensmittel nicht mehr verzehren. Aufgetaute Lebensmittel nicht wieder einfrieren.

In der Temperaturanzeige leuchtet DEMO.

→ Der Vorführmodus ist aktiviert.

▶ An den Kundendienst wenden. (siehe Wartung).

Gerät ist an den Außenflächen warm.

→ Die Wärme des Kältekreislaufs wird zur Vermeidung von Kondenswasser genutzt.

▶ Dies ist normal.

Temperatur ist nicht ausreichend kalt.

→ Die Gerätetür ist nicht richtig geschlossen.
▶ Gerätetür schließen.
→ Die Be- und Entlüftung ist nicht ausreichend.
▶ Lüftungsgitter freimachen.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.1).
→ Das Gerät wurde zu häufig oder zu lange geöffnet.
Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, wenden Sie sich an den Kundendienst. (siehe Wartung).
→ Es wurden zu große Mengen frischer Lebensmittel ohne SuperFrost eingelegt.
▶ Problemlösung: (siehe 5.8)
→ Die Temperatur ist falsch eingestellt.
▶ Die Temperatur kälter einstellen und nach 24 h kontrollieren.
→ Das Gerät steht zu nahe an einer Wärmequelle.
▶ Problemlösung: (siehe Inbetriebnahme).

Die Innenbeleuchtung brennt nicht.

→ Das Gerät ist nicht eingeschaltet.
▶ Gerät einschalten.
→ Die Tür war länger als 15 min. offen.
▶ Die Innenbeleuchtung schaltet sich bei geöffneter Tür nach ca. 15 min. automatisch aus.
→ Die LED-Beleuchtung ist defekt oder die Abdeckung ist beschädigt:

WARNUNG

Verletzungsgefahr durch elektrischen Schlag! Unter der Abdeckung befinden sich stromführende Teile.

▶ LED-Innenbeleuchtung nur vom Kundendienst oder dafür ausgebildetem Fachpersonal auswechseln oder reparieren lassen.

WARNUNG

Verletzungsgefahr durch Laserstrahlung Klasse 1M. ▶ Wenn die Abdeckung geöffnet ist, nicht hineinschauen.

8 Außer Betrieb setzen

8.1 Gerät ausschalten

▶ Taste On/Off Fig. 3 (7)ca. 2 s drücken.
▷ Die Temperaturanzeige ist dunkel.

8.2 Außer Betrieb setzen

▶ Gerät leeren.

▶ Netzstecker ziehen.
▶ Gerät reinigen (siehe 6.2).

▶ Tür offen lassen, damit keine schlechten Gerüche entstehen.

9 Gerät entsorgen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

▶ Gerät unbrauchbar machen.
▶ Netzstecker ziehen.
▶ Anschlusskabel durchtrennen.
