BEDIENUNGSANLEITUNG IGN 2756 Premium NoFrost LIEBHERR
Kühl- und Gefriergeräte, integrierbar, Festtür
D

1 Allgemeine Sicherheitshinweise.... 2
2 Gerät transportieren.... 2
3 Gerät aufstellen.... 2
4 Gerätemaße.... 3
5 Nischenmaße.... 3
6 Möbeltür.... 4
7 Be- und Entlüftung im Küchenmöbel...... 4
8 Türanschlag wechseln.... 5
9 Wasseranschluss....5
10 Gerät in die Nische einbauen.... 6
11 Verpackung entsorgen.... 6
12 Gerät anschließen.... 6
Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.
Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.
Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.
Handlungsanweisungen sind mit einem getennzeichnet, Handlungsergebnisse mit einem ▷
1 Allgemeine Sicherheitshinweise
- Das Gerät nur nach den Angaben der Anweisung einbauen, anschließen und entsorgen. Insbesondere „Nischenmaße“ (siehe 5) und „Be- und Entlüftung im Küchenmöbel“ (siehe 7) beachten.
- Die Steckdose muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.
![]() | GEFAHR | kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird. |
![]() | WARNUNG | kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird. |
![]() | VORSICHT | kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird. |
| ACHTUNG | kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird. | |
| Hinweis | kennzeichnet nützliche Hinweise und Tipps. |
2 Gerät transportieren

VORSICHT
Verletzungs- und Beschädigungsgefahr durch falschen Transport!
Das Gerät verpackt transportieren.
▶ Das Gerät stehend transportieren.
▶ Das Gerät nicht alleine transportieren.
3 Gerät aufstellen

WARNUNG
Brandgefahr durch Kurzschluss!
Wenn Netzkabel/Stecker des Gerätes oder eines anderen Gerätes und Geräterückseite sich berühren, können Netzkabel/Stecker durch die Vibrationen des Gerätes beschädigt werden, so dass es zu einem Kurzschluss kommen kann.
▶ Gerät so aufstellen, dass es keine Stecker oder Netzkabel berührt.
An Steckdosen im Geräterückseitenbereich weder das Gerät noch andere Geräte anschließen.

WARNUNG
Brandgefahr durch Feuchtigkeit!
Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.
Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.
Das Gerät nur in eingebautem Zustand betreiben.

WARNUNG
Brandgefahr durch Kältemittel!
Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.
▶ Die Rohrleitungen des Kältekreislaufs nicht beschädigen.

WARNUNG
Brand- und Beschädigungsgefahr!
Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!
Hinweis\*
Die Beutel an der Rückseite des Gerätes sind wichtig für die Funktionstüchtigkeit. Ihr Inhalt ist ungiftig und ungefährlich.
▶ Beutel nicht entfernen!
ACHTUNG
Beschädigungsgefahr durch Kondenswasser!
Wenn Ihr Gerät kein Side-by-Side (SBS) Gerät ist:
Das Gerät nicht direkt neben einem weiteren Kühl-/Gefriergerät aufstellen.
Wenn Ihr Gerät ein Side-by-Side (SBS) Gerät ist:
▶ SBS-Kombination entsprechend Beilageblatt aufstellen.
□ Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
☐ Der Boden am Standort muss waagerecht und eben sein.
□ Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
□ Das Gerät nicht alleine aufstellen, am besten gemeinsam mit zwei oder mehr Personen.
☐ Je mehr Kältemittel R 600a im Gerät ist, desto größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen. Laut der Norm EN 378 muss pro 11 g Kältemittel R 600a der Aufstellraum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Geräteinnenraum.
□ Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden. Immer auf gute Be- und Entlüftung am Aufstellort achten.
Wenn die Transportsicherung an der Türe aufgesteckt ist:
▶ Rote Transportsicherung abziehen.

Wenn die Transportsicherung an der Türe verschraubt ist:
▶ Rote Transportsicherung abschrauben. Freigewordenes Befestigungsloch mit Stopfen (60) verschließen.
▶ Schutzfolien, Klebebänder und Transportsicherungsteile etc. entfernen.
Hinweis
▶ Gerät reinigen (siehe Bedienungsanleitung, Kapitel "Gerät reinigen").

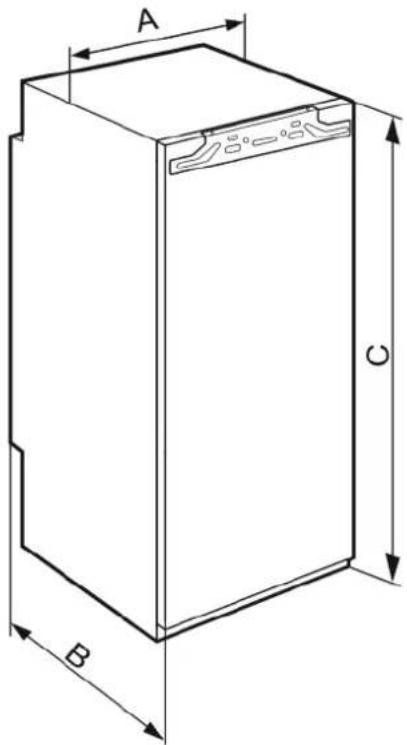

4 Gerätemaße
| A (mm) | B (mm) | C (mm) | |
| IG 10.., IGN 10.. 559 544 712 |
| A (mm) | B (mm) | C (mm) | |
| IK 16.., IKP 16.., IG 16.., IGN 16.. | 559 544 | 872 | |
| IK 19.., IKB 19.. | 559 544 | 1022 | |
| IK 23.., IKB 23.., IKB 23.., IKB 23.. | 559 544 | 1218 | |
| IK 27.., IKB 27.., IKB 27.., IGN 27.. | 559 544 | 1395 | |
| IKBP 29.. | 559 544 | 1572 | |
| IK 35.., IKB 35.., IKB 35.., IGN 35.., SIGN 35.. | 559 544 | 1770 |

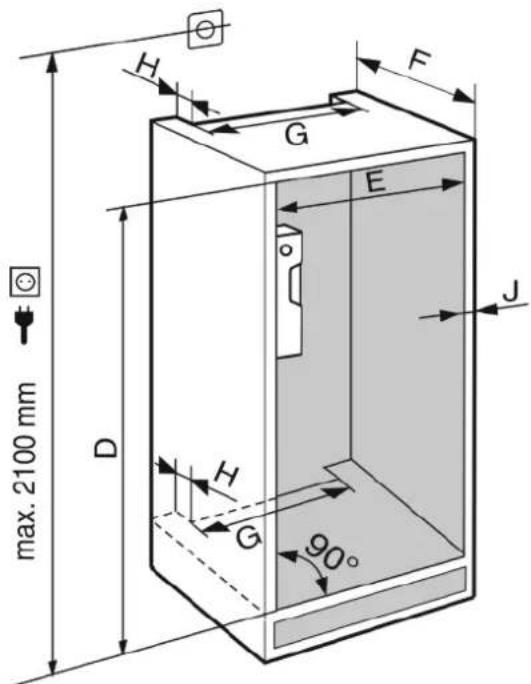

5 Nischenmaße
Das Gerät ist ein Einbaugerät und daher vollständig von einem Küchenmöbel umschlossen. Das betreffende Küchenmöbel muss genau nach den vorgegebenen Einbaumaßen ausgeführt sein und eine ausreichende Be- und Entlüftung ermöglichen, damit ein korrekter Gerätebetrieb gewährleistet ist.

▶ Bei Side-by-Side-Einbau, zwei Geräte nebeneinander, die Geräte jeweils in einen separaten Möbelschrank einbauen.

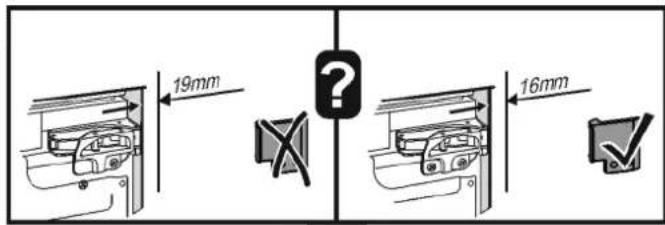

▶ Die Wandstärke der Nachbarmöbel prüfen: Sie muss min. 16 mm betragen.
Das Gerät nur in stabile, standfeste Küchenmöbel einbauen. Möbel gegen Umkippen sichern.
Das Küchenmöbel mit einer Wasserwaage und einem Anreißwinkel ausrichten und bei Bedarf durch Unterlegen ausgleichen.
▶ Sicherstellen, dass Fußboden und Seitenwände des Möbels im rechten Winkel zueinander stehen.
6 Möbeltür
- Für das Küchenmöbel wird eine Tür benötigt.
- Die Tür muss mindestens 16 mm und maximal 19 mm dick sein.
- Es muss ein Spalt von mindestens 3 mm Breite zwischen der Tür und darüber befindlicher Schranktür (falls vorhanden) bestehen.
- Die Breite der Möbeltür hängt von dem Stil der Küche und der Spaltgröße zwischen den Türpaneelen des Schranks ab. Im Allgemeinen sollte zwischen den Möbeltüren ein vertikaler Spalt von 3 mm gelassen werden.
- Falls weitere Schränke vorhanden sind, sollte sich die Oberkante der Möbelttür auf einer Höhe mit den Türen der Nachbarmöbel befinden.
- Die Möbeltür muss plan sein und spannungsfrei montiert werden.
ACHTUNG
Beschädigungsgefahr durch zu schwere Möbeltür!
Wenn die Möbeltür zu schwer ist, können Beschädigungen der Scharniere und daraus entstehende Funktionsbeeinträchtigungen nicht ausgeschlossen werden.
▶ Vor Montage der Möbeltür sicherstellen, dass das zulässige Gewicht der Möbeltür nicht überschritten wird.
| Gerätetyp Maximales Gewicht der Möbeltür (kg) | |
| IK 19.., IKB 19.. 13 | |
| IK 16.., IKP 16.., IK 23.., IKP 23.. 16 | |
| IK 27.. 18 | |
| IKB 23.., IKBP 23.. | 19 |
| Gerätetyp Maximales Gewicht der Möbeltür (kg) | |
| IKB 27.., IKB P 27.., IG 10.., IGN 10.., IG 16.., IGN 16.., IGN 27.. | 20 |
| IKBP 29.. | 21,5 |
| IK 35.., IKB 35.., IKB P 35.., IGN 35.., SIGN 35.. | 23 |

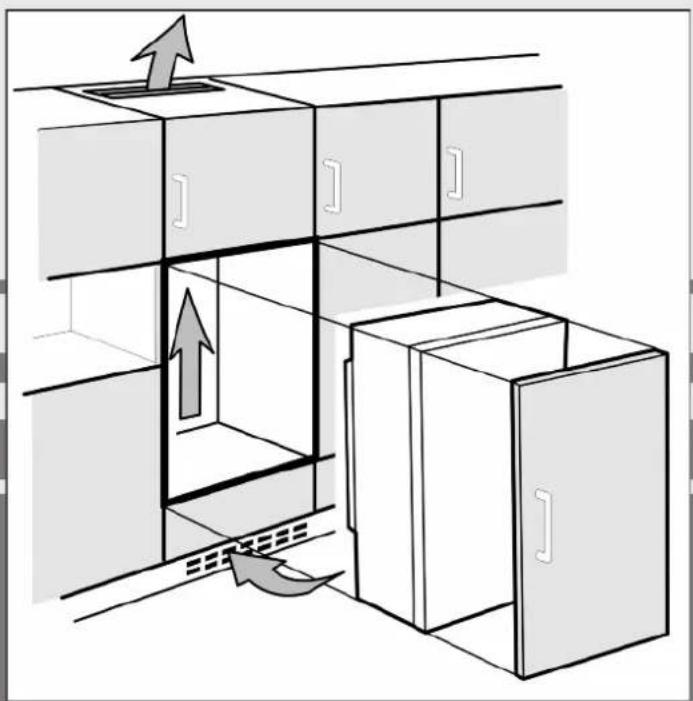

7 Be- und Entlüftung im Küchenmöbel

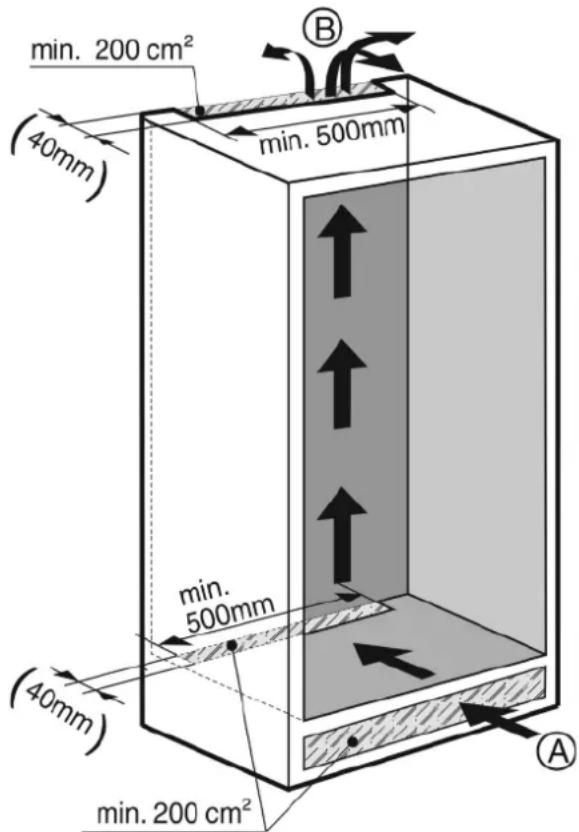

- Es muss ein wirksamer Lüftungsquerschnitt von mindestens 200 cm² pro Gerät an Lufteintritt Fig. 3 (A) und Luftaustritt Fig. 3 (B) vorhanden sein.
- Grundsätzlich gilt: je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.
- Die Tiefe des Entlüftungsschachts an der Möbelrückwand muss min. 40 mm betragen.

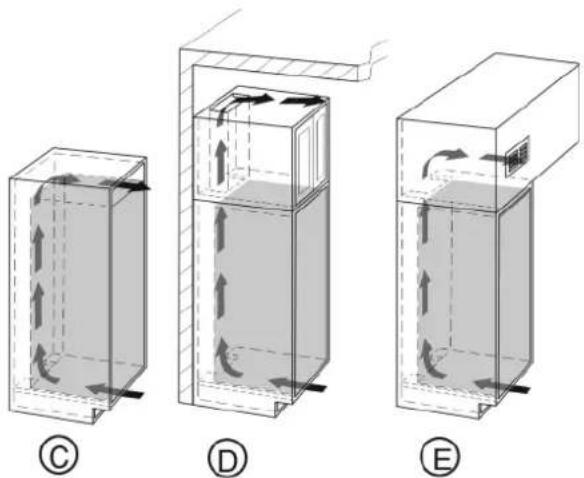

- Der obere Lüftungsquerschnitt kann entweder direkt über dem Gerät mit einem optionalen Belüftungsgitter Fig. 4 (C), in der Nähe der Decke über dem Möbel Fig. 4 (D) oder als Abluftöffnung in einer Zwischendecke Fig. 4 (E) ausgeführt sein.
| Bei diesem Handlungsschritt besteht Verletzungsgefahr! Beachten Sie die Sicherheitshinweise! | |
| Die Anleitung ist für mehrere Modelle gültig. Diesen Schritt nur ausführen, wenn er auf Ihr Gerät zutrifft. | |
| Wählen Sie zwischen den dargestellten Alternativen. | |
| Schrauben nur lösen, nicht herausdrehen. | |
| Verschraubung überprüfen und ggf. Schrauben nachziehen. |
▶ Beachten Sie während des Türanschlagwechsels die obenstehenden Sicherheitshinweise sowie die Symbolerklärung.
Wechseln Sie den Anschlag wie am Ende des Hefts gezeigt.

8 Türanschlag wechseln
ACHTUNG
Beschädigungsgefahr für Side-by-Side Geräte durch Kondenswasser!
Bestimmte Geräte können als Side-by-Side Kombinationen (zwei Geräte nebeneinander) aufgebaut werden.
Wenn Ihr Gerät ein Side-by-Side (SBS) Gerät ist:
▶ SBS-Kombination entsprechend Beilageblatt aufstellen.
Wenn die Anordnung der Geräte vorgegeben ist:
▶ Türanschlag nicht wechseln.

VORSICHT
Verletzungsgefahr, wenn der Schließdämpfer sich zusammenzieht!
▶ Schließdämpfer vorsichtig abmontieren.

VORSICHT
Verletzungsgefahr, wenn Scharniere zusammenklappen!
▶ Scharniere geöffnet lassen.

WARNUNG
Verletzungsgefahr durch herausfallende Tür!
Sind die Befestigungsteile nicht fest genug angeschraubt, kann die Tür herausfallen. Dies kann zu schweren Verletzungen führen. Außerdem schließt die Tür evtl. nicht, so dass das Gerät nicht richtig kühlt.
▶ Die Scharniere sowie den Kugelzapfen des Schließdämpfers fest mit 4 Nm anschrauben.
▶ Die Halterung des Schließdämpfers fest mit 3 Nm anschrauben.
▶ Alle Schrauben kontrollieren und ggf. nachziehen.
Hinweis
Der Türanschlag kann nur gewechselt werden, wenn nach oben hin ausreichend Platz vorhanden ist um den Scharnierbefestigungswinkel herauszuziehen und auf der Gegenseite wieder zu montieren. Dies ist nach dem Einbau in die Nische in der Regel nicht der Fall.
▶ Türanschlag wechseln bevor das Gerät in die Nische eingebaut wird.
9 Wasseranschluss\*

WARNUNG
Gefahr eines elektrischen Schlages!
▶ Trennen Sie das Gerät von der Steckdose, bevor Sie es an die Wasserleitung anschließen.
▶ Sperren Sie die Wasserversorgung ab, bevor Sie die Wasserzulaufleitungen des Eiswürfelbereiters anschließen.
Der Anschluss an das Trinkwassernetz darf nur von einem qualifizierten Gas- und Wasserinstallateur ausgeführt werden.

WARNUNG
Vergiftungsgefahr!
▶ Die Wasserqualität muss der Trinkwasserverordnung des jeweiligen Landes entsprechen (z.B. 98/83/EU), in dem das Gerät betrieben wird.
▶ Ausschließlich an die Trinkwasserversorgung anschließen.
Der IceMaker dient ausschließlich zur Erzeugung von Eiswürfeln in haushaltsüblichen Mengen und muss mit dafür geeignetem Wasser betrieben werden.


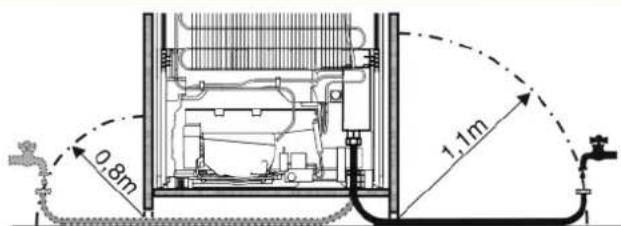

0.8m 1.1mFig. 5
- Der Wasserdruck muss zwischen 0,15 MPa und 0,6 MPa (1,5 bar - 6 bar) liegen.
- Die Wasserzuführung zum Gerät muss über eine Kaltwasserleitung erfolgen, die dem Betriebsdruck standhält und den Hygienevorschriften entspricht.
Den beiliegenden Edelstahlschlauch (Länge 1,5 m) verwenden. Alte Schläuche nicht wiederverwenden. Ein Schlauch von 3 m ist beim Kundendienst erhältlich. Dieser muss von einem Fachmann montiert werden.
Im Anschlussstück des Schlauchs befindet sich ein Auffang- sieb mit Dichtung.
- Zwischen der Schlauchleitung und dem Hauswasseranschluss muss ein Absperrhahn vorgesehen sein um im Bedarfsfall die Wasserzuführung unterbrechen zu können.
- Alle Geräte und Vorrichtungen, die für die Zuführung des Wassers verwendet werden, müssen den gültigen Vorschriften des jeweiligen Landes entsprechen.
- Wasserzuleitung beim Aufstellen nicht beschädigen oder knicken.

Das Magnetventil befindet sich an der Rückseite des Gerätes unten. Es hat ein metrisches R3/4 Anschlussgewinde. Edelstahlschlauch anschließen:

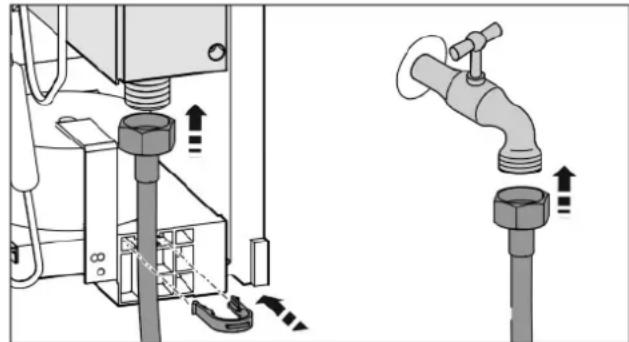

▶ Anschlussstück mit Sieb am Absperrhahn anschließen.
▶ Anderes Schlauchende am Magnetventil anschließen.
▶ Den Edelstahlschlauch mit dem Rastbügel am Gehäuse fixieren.
▶ Den Absperrhahn der Wasserzuführung öffnen und das gesamte Wassersystem auf Dichtigkeit prüfen.
Vor der ersten Inbetriebnahme:
▶ Die Wasserleitung vom zuständigen Fachmann entlüften lassen.

10 Gerät in die Nische einbauen

WARNUNG
Brandgefahr durch Kurzschluss!
▶ Beim Einschieben des Gerätes in die Nische die Netzanschlussleitung nicht quetschen, einklemmen oder beschädigen.
▶ Gerät nicht mit defekter Netzanschlussleitung betreiben.
ACHTUNG
Beschädigungsgefahr für die Scharniere!
Wenn beim Verschieben das Gerät an der Tür gefasst wird, können die Scharniere beschädigt werden.
▶ Beim Verschieben und Bewegen das Gerät immer am Korpus anfassen.
Für den Einbau in die Nische ist über den Kundendienst folgendes Zubehör erhältlich:
| Set zur Begrenzung des Türöffnungswinkels auf 90° | ![]() |
| Set zur Montage von geteilten Möbelfronten | ![]() |
Für den Einbau in die Nische ist über den Kundendienst folgendes Zubehör erhältlich:
| Set mit Abdeckungen für Topfscharniere | ![]() |

Bei diesem Handlungsschritt besteht Verletzungsgefahr! Beachten Sie die Sicherheitshinweise!

Die Anleitung ist für mehrere Modelle gültig. Diesen Schritt nur ausführen, wenn das Geräte mit dem entsprechenden Feature ausgestattet ist.

Wählen Sie zwischen den dargestellten Alternativen.

Schrauben nur lösen, nicht herausdrehen.

Verschraubung überprüfen und ggf. Schrauben nachziehen.
▶ Beachten Sie während des Einbaus die Symbolerklärung.
Gerät in die Nische einbauen wie am Ende des Hefts gezeigt.

11 Verpackung entsorgen

WARNUNG
Erstickungsgefahr durch Verpackungsmaterial und Folien!
▶ Kinder nicht mit Verpackungsmaterial spielen lassen.
Die Verpackung ist aus wiederverwertbaren Materialien hergestellt:

Wellpappe/Pappe
- Teile aus geschäumtem Polystyrol
- Folien und Beutel aus Polyethylen
- Umreifungsbänder aus Polypropylen
- genagelter Holzrahmen mit Scheibe aus Poly-ethylen*
Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.
12 Gerät anschließen
ACHTUNG
Beschädigungsgefahr für die Elektronik!
Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden.

WARNUNG
Brand- und Überhitzungsgefahr!
Keine Verlängerungskabel oder Verteilerleisten verwenden.
Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).
Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein. Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.
Die Steckdose muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.
▶ Elektrischen Anschluss prüfen.
▶ Den Netzstecker einstecken.
