BEDIENUNGSANLEITUNG Allfix A 2-1 Krefft

für das Universal - Küchenmaschinen - System Allfix Typ A 2-1

Krefft Großküchentechnik GmbH

Sinterstraße 9

44795 Bochum

Tel. [phone] • Telefax (0234) 32570 101

Inhaltsverzeichnis

1 Einleitung....3
2 Verwendungszweck der Maschine ....4
3 Die wesentlichen Teile des Kernstückes: 5
4 Sicherheitshinweise....6
5 Installation / Inbetriebnahme....7
6 Bedienung / Funktionsweise....8
7 Fehlerbehebung 9
8 Reinigung .... 10
9 Instandhaltung, Wartung und Reparatur.... 11
10 Transport der Maschine.... 12
11 Technische Daten / Abmessungen.... 13
12 Stromlaufplan 14
13 Gemüseschneider AG 3....15
14 Fleischwolf W 60 .... 16

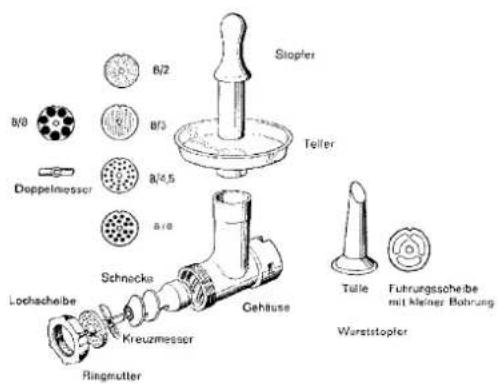

15 Fleischwolf AW 3....19

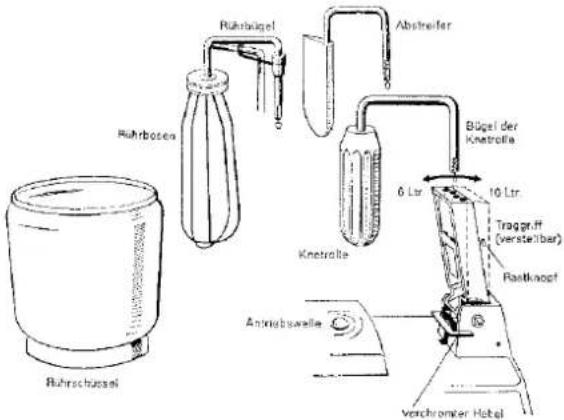

16 Rühr- und Knetwerke KW 2-1 / AR 2-1....20

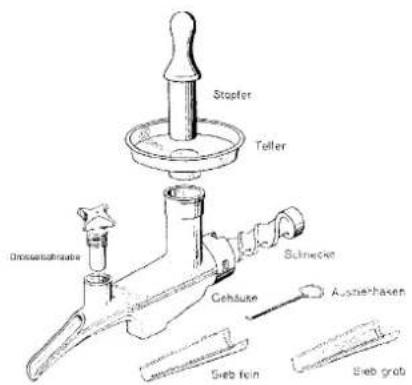

17 Beerenpresse AP 2 ....21

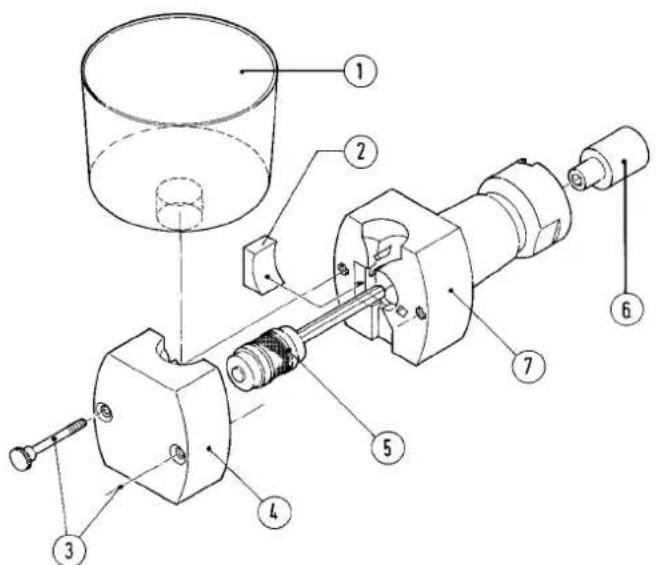

18 Flocker - Vorsatz FM 2 22

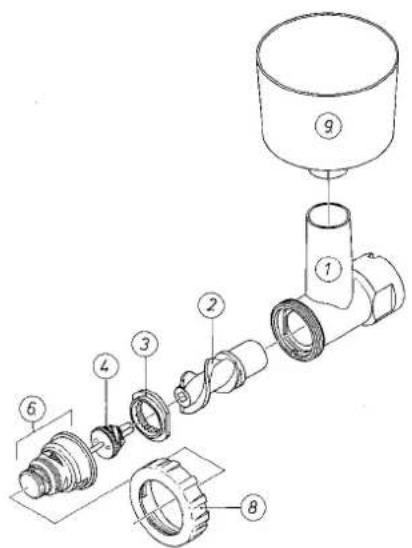

19 Mahlvorsatz GEM 2....23

1 Einleitung

Wir bedanken uns für das durch den Kauf unseres Produktes erwiesene Vertrauen und empfehlen Ihnen, vor Gebrauch des Gerätes diese Betriebsanleitung aufmerksam zu lesen.

Diese Anleitung enthält alle für den Gebrauch und die Wartung des Gerätes erforderlichen Informationen. Zweck dieser Betriebsanleitung ist es, dem Kunden und insbesondere dem direkten Benutzer Informationen zu geben, alle Vorkehrungen und materiellen Hilfen zu bieten, um einen sicheren und dauerhaften Gebrauch dieses Gerätes zu ermöglichen.

Diese Betriebsanleitung muß jeder Person ausgehändigt werden, welche das 18. Lebensjahr erreicht hat, oder der Person unter 18 Jahre, die unter Aufsicht die Küchenmaschine betreibt und welche für den Gebrauch und die Wartung dieses Gerätes zuständig ist.

Der oder die Bedienende muß im Vollbesitz seiner / ihrer geistigen und physischen Kräfte sein.

Personen, welche der deutschen Sprache bzw. des Lesens nicht mächtig sind, sind von entsprechenden Personen über den Inhalt dieser Anleitung in Kenntnis zu setzen bzw. an diesem Gerät gemäß der Betriebsanleitung zu schulen!

Diese Gebrauchsbestimmung und die vorgegebene Beschaffenheit dieser Maschine sind die vom Hersteller gestatteten. Die Maschine ist nur den gelieferten Angaben gemäß zu benutzen. Die angegebene Gebrauchsbestimmung gilt nur bei einwandfreier Funktion von Struktur, Mechanik und Anlage der Maschine.

Der Hersteller lehnt jede Verantwortung ab:

a) bei unsachgemäßem Gebrauch des Gerätes,
b) bei Benutzung des Gerätes durch nicht geschultes Personal
c) bei selbst oder durch nicht autorisiertes Personal ausgeführten Arbeiten bzw. Reparaturen,
d) bei Gebrauch von nicht originalen oder nicht speziell für das Maschinenmodell geeigneter Ersatzteile!

Technische Änderungen und Verbesserungen des Universal-Küchenmaschinen-Systems Allfix (A 2-1) gegenüber Beschreibungen und Abbildungen dieser Betriebsanleitung ohne Vorankündigung vorbehalten.

2 Verwendungszweck der Maschine

Das Kernstück A 2-1 ist, in Verbindung mit einem der unten angegebenen Aufsteckteile, für die Verarbeitung von Nahrungsmitteln in Gastronomie, Küchen von Gemeinschaftsverpflegungsbetrieben, Betriebskantinen, nahrungsmittelverarbeitenden Betrieben sowie Großhaushalten ausgelegt.

Mit dem Kernstück A 2-1 haben Sie die Antriebseinheit für das Universal-Küchenmaschinen-System ALLFIX erworben.

Diese Antriebseinheit können Sie mit einer Vielzahl von verschiedenen Aufsteckgeräten einsetzen.

Im einzelnen sind dies:

Gemüseschneider AG 3

Fleischwolf W 60

Fleischwolf AW 3

Rühr- und Knetwerk KW 2-1

Rühr- und Knetwerk AR 2-1

Beerenpresse AP 2

Getreidemühle GEM 2

Flockenmühle FM 2

Ausführliche Benutzerinformationen zu den einzelnen Aufsteckgeräten finden Sie ab Seite 15.

Eine Be- oder Verarbeitung anderer Stoffe als Lebensmittel, so z.B. von Baustoffen, Farben oder chemischen Stoffen, ist unzulässig.

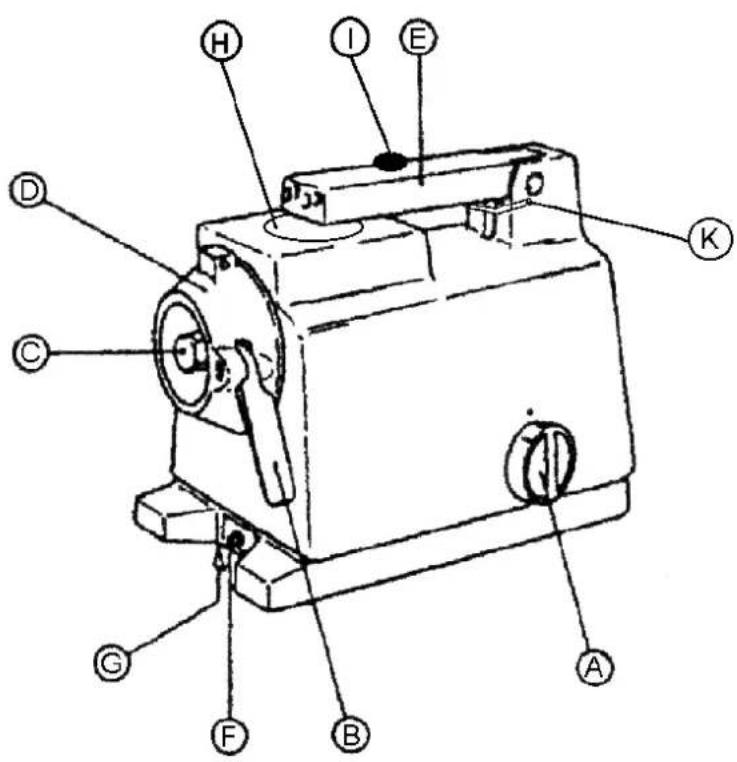

3 Die wesentlichen Teile des Kernstückes:

A Schalterknebel
B Klemmhebel
C Sechskantwelle (vorderer Antrieb)
D Aufstecknabe
E Traggriff
F Überstrom - Schutzschalter
G Typenschild
H Arbeitsgeräte-Anschlußstelle für Rühr- und Knetwerke
I Druckknopf
K Hebel für Traggriff

4 Sicherheitshinweise

Das Küchenmaschinen-System ALLFIX entspricht den Sicherheitsvorschriften des deutschen Maschinenschutzgesetzes.

Zu Ihrer Sicherheit müssen Sie jedoch folgende Punkte unbedingt beachten:

A) Betreiben Sie nie die Antriebseinheit mit zwei Aufsteckgeräten gleichzeitig. Es darf nur ein Aufsteckgerät, entweder an der vorderen oder der oben liegenden Arbeitsgeräteanschlußstelle (D bzw. H) montiert werden.
B) Haben Sie ein Aufsteckgerät in die vorne liegende Aufstecknabe (D) gesteckt und mit dem Klemmhebel (B) verriegelt, muß der Traggriff (E) sich in waagerechter, eingerasteter Ruhestellung befinden.
Fassen Sie in gar keinem Fall mit den Fingern bzw. stecken Sie keinen Gegenstand während des Betriebes in die oben liegende Arbeitsgeräte-Anschlußstelle (H).
C) Haben Sie das Rühr- und Knetwerk KW 2-1 bzw. AR 2-1 auf der oben liegenden Arbeitsgeräte-Anschlußstelle (H) montiert, fassen Sie in gar keinem Fall mit den Fingern bzw. stecken Sie keinen Gegenstand während des Betriebes in die Antriebsnabe (D).
Es wird empfohlen, in diesem Fall vor dem Betrieb den Schutzdeckel (Art.-Nr. 840915) auf die Aufstecknabe (D) zu stecken.
D) Beim Einsatz des Gemüseschneider-Vorsatzes AG 3 in Verbindung mit dem Kernstück A 2-1 dürfen Sie das Schneidgut nie mit den Fingern, einem Messer oder anderen Ge genständen nachdrücken. Benutzen Sie nur die eingebaute Andrückplatte.
Fassen Sie auf gar keinen Fall mit der Hand in den Einfüllschacht oder in die Auswurföffnung.
Handhaben Sie die Schneidscheiben immer vorsichtig, um Verletzungen zu vermeiden und um die Messer nicht zu beschädigen. Lassen Sie im Spülbecken o.ä. nie eine Scheibe im Wasser liegen.
E) Bei Verwendung eines Fleischwolf-Vorsatzes (W 60 oder AW 3) in Verbindung mit dem Kernstück A 2-1 dürfen Sie das Schneidgut nur mit dem dazugehörigen Stopfer nachdrücken.
Tun Sie dies in gar keinem Fall mit den Fingern bzw. einem Gegenstand wie z.B. einem Messer.
F) Lassen Sie das Kernstück in Verbindung mit einem Aufsteckgerät niemals unbeaufsichtigt in Betrieb weiterlaufen.
G) Schalten Sie das Kernstück nicht ein, bevor Sie das gewählte Aufsteckteil vollständig zusammengebaut haben, und am Kernstück gemäß Anleitung befestigt haben.
H) Reparaturarbeiten dürfen nur von ausgebildeten Fachkräften unter Einhaltung aller Sicherheitsvorschriften durchgeführt werden. Ist es notwendig zu Reparatur- bzw. Wartungszwecken das Kernstück zu demontieren, ist darauf zu achten, daß dies nicht unmittelbar nach Gebrauch geschieht, bzw. nach dem letzten Gebrauch eine ausreichend lange Abkühlungszeit verstrichen ist, damit Verletzungen durch das Berühren von heißen Geräteteilen vermieden werden.

Installation / Inbetriebnahme

Achtung:

Elektrische Arbeiten am Kernstück nur von einem Fachmann vornehmen lassen.

DIN - und VDE-Vorschriften beachten.

Erforderliche bauseitige Absicherung: 6 A.

* Stellen Sie das Kernstück auf einen ebenen und standfesten Unterbau (Arbeitstisch), der möglichst zwischen 70 und 90 cm hoch sein sollte, um eine optimale Bedienung zu ermöglichen.
* Das Kernstück wird steckerfertig mit einem 230 V-Anschlußkabel geliefert.
* Überprüfen Sie, ob die Angaben des Typenschildes (G) mit der Ihnen zur Verfügung stehenden Netzspannung übereinstimmen.
* Die bauseitige Steckdose muß mit Erdung ausgestattet sein. Die gewählte Steckdose muß sicher und leicht erreichbar sein. Wenn die Steckdose nicht zugänglich ist, ist dem Gerät bauseitig ein Hauptschalter vorzuschalten. Der Anschluß des Gerätes hat nach den VDE-Vorschriften in Verbindung mit den örtlichen Vorschriften zu erfolgen.
* Sind die oben genannten Voraussetzungen an dem von Ihnen gewählten Aufstellungsort gegeben, stecken Sie den Stecker des Kernstücks in die Steckdose. Jetzt können Sie mit dem Kernstück in Verbindung mit einem passenden Aufsteckgerät Ihrer Wahl arbeiten.
* Bitte beachten Sie, daß Sie das Kernstück A 2-1 nur mit original Krefft-Aufsteckteilen betreiben dürfen.

Der Anbau fremder Zusatzaggregate ist unzulässig. Beim Einsatz von älteren Krefft-Aufsteckgeräten, d.h. die im Abschnitt "Verwendungszweck" nicht aufgeführt sind, müssen Sie sich selbstverständlich auch vor dem ersten Gebrauch, in Verbindung mit dem Kern-stück, ausführlich mit allen sicherheitsrelevanten Details vertraut gemacht haben. Lesen Sie dazu in jedem Fall das Kapitel "Sicherheitshinweise" dieser Betriebsanleitung.

* Eine konstruktive oder technische Veränderung am Kernstück bzw. an den Aufsteckteilen ist unzulässig.
* Vor dem ersten Gebrauch sind alle Geräteteile, die mit Lebensmitteln in Berührung kommen, d.h. die entsprechenden Einzelteile der Aufsteckgeräte, sorgfältig zu reinigen.

Die unmittelbare Umgebung des Gerätes sollte bei Aufstellung in einem hygienisch sauberen Zustand sein. Gegebenenfalls ist der betreffende Arbeitsbereich ebenfalls vorher zu reinigen.

Die Maschine sollte so aufgestellt werden, daß auch der Außenbereich leicht gesäubert werden kann.

5 Bedienung / Funktionsweise

* Lesen Sie vor der ersten Bedienung in jedem Fall das Kapitel "Sicherheitshinweise".
* An dem Kernstück befinden sich die folgenden Betätigungseinrichtungen (vgl. Abb. auf Seite 5):

1) Schalterknebel (A)

Sie können zwischen den vier folgenden Schalterstellungen wählen:

"0" = Nullstellung / AUS - Stellung. Die Maschine ist nicht in Betrieb.

"I" = Erste Geschwindigkeitsstufe.

"II" = Zweite Geschwindigkeitsstufe.

" ⊕ " = Impulsstufe. Die Impusstufe entspricht der zweiten Geschwindigkeitsstufe.

Der Schalterknebel stellt sich selbsttätig wieder auf die Nullstellung zurück, sobald

Sie den Schalterknebel nicht mehr auf der Impulsstellung festhalten.

Bezüglich einer empfohlenen Geschwindigkeitsstufe lesen Sie bitte die Betriebsanleitung des jeweiligen Aufsteckteils.

2) Klemmhebel (B)

Mit dem Klemmhebel wird das von Ihnen gewählte Aufsteckteil, das Sie in der vorne liegenden Aufstecknabe (D) einspannen möchten, mechanisch fest am Kernstück arretiert. Der Klemmhebel muß vor dem Aufstecken nach oben zeigen und nach dem Einspannen (durch kräftiges Herunterdrücken) nach unten.

3) Hebel (K) für Traggriff (E)

Durch Herunterdrücken des Hebels können Sie den Traggriff in eine von zwei senkrechten Stellungen bringen, um auf der oben liegenden Arbeitsgeräte-Anschlußstelle (H) mit dem Rühr- und Knetwerk (KW 2-1 oder AR 2-1) zu arbeiten.

Lesen Sie dazu die Betriebsanleitung der jeweiligen Aufsteckteile.

Aus der eingerasteten, senkrechten Position können Sie den Traggriff wieder in die waagerechte, eingerastete Tragestellung bringen, indem Sie erneut den Hebel nach unten drücken und gleichzeitig den Traggriff abwärts schwenken.

4) Druckknopf (I)

Der Druckknopf dient dazu, die Arbeitswerkzeuge der Rühr- und Knetwerke ( KW 2-1 oder AR 2-1 ), die in die Löcher des Traggriffs ( E ) gesteckt werden, zu entriegeln und ein Herausziehen dieser Teile zu ermöglichen. Weitere Einzelheiten entnehmen Sie bitte der Betriebsanleitung der jeweiligen Aufsteckteile.

5) Überstrom-Schutzschalter (F)

Treten besondere Umstände auf, die zu einer Überlastung des Motors führen, schaltet der Überstrom-Schutzschalter das Kernstück ab.

Wenn die Ursache der Überlastung beseitigt ist, kann der Motor - durch Eindrücken des Schutzschalters (F) - einige Minuten später wieder aktiviert werden.

* Es ist zu empfehlen eine Arbeitshöhe (Maß Arbeitstisch + Kernstück + Aufsteckteil) abgestimmt auf die Konstitution des Mitarbeiters zu wählen, die eine ergonomische Körperhaltung ermöglicht.
* Nach jedem Gebrauch soll eine Reinigung der verschmutzten Einzelteile vorgenommen werden.
* Veranlassen Sie, daß alle Mitarbeiter, die mit diesem Gerät zukünftig arbeiten werden, vor deren erster Bedienung des Kernstücks, diese Betriebsanleitung ebenfalls sorgfältig durchlesen.

6 Fehlerbehebung

Fehlerart

Behebung

Gerät läuft nicht Überprüfen Sie den elektrischen Anschluß, d.h.

• führt die Steckdose Strom?
• ist der Netzstecker richtig eingesteckt?
• ist das Zuleitungskabel in Ordnung?

Gerät stoppt selbsttätig Überprüfen Sie, ob die bauseitige Sicherung bzw. den Betrieb und kann der in Frage kommende Sicherungsautomat nicht wieder gestartet ausgelöst hat.

werden.

Möglicherweise hat der Überstrom - Schutzschalter wegen einer Überlastung angesprochen.

Drücken Sie nach einigen Minuten den Schutzschalter und nehmen Sie die Maschine durch Drehen des Schalterknebels wieder in Betrieb.

7 Reinigung

* Vor jeder Reinigung den Netzstecker ziehen.
* Das Kernstück niemals in der Spülmaschine bzw. einem Spülbecken, das voll Wasser ist bzw. laufen kann, reinigen.
* Es ist nicht zulässig, das Gerät mit einem Hochdruckreiniger zu säubern.
* Das gesamte Kernstück stets nur mit einem feuchten Tuch abwischen.
* Keine scharfen Putz- und Reinigungsmittel verwenden. Für alle Edelstahlteile nur Mittel verwenden, die für deren Reinigung geeignet sind. Wir empfehlen unseren Edelstahlreiniger Algol plus (Art.Nr.: 509 711).
* Alle, mit den zu verarbeitenden Lebensmitteln in Berührung kommenden, Teile des Kernstückes bzw. der Aufsteckteile sind aus Materialien gefertigt, die den diesbezüglichen Vorschriften gerecht werden.

Bitte achten Sie darauf, daß Sie beim Reinigen und Fetten von solchen Einzelteilen nur Reinigungsmittel bzw. Fette verwenden, die lebensmittelecht sind.

* Die Schnecke und die Schneidsätze (d.h. Vorschneider, Kreuzmesser und Lochscheiben) für den Fleischwolf AW 3 oder W 60 sollten nach der Reinigung getrocknet und mit einem lebensmittelechten Fett eingefettet werden.

Ebenfalls muß die Schnecke an den Lagerstellen und Schneidkanten durch Einfetten vor Korrosion geschützt werden.

* Sämtliche Vorsteckgeräte sind nur bei Stillstand des Antriebes ( Schalter in " 0"-Stellung ) oder nach dem Trennen des Vorsteckgerätes vom Antrieb zu reinigen!
* Das Zerlegen eines Vorsteckteiles (z.B. zum Reinigen) hat nur zu erfolgen, wenn das entsprechende Vorsteckgerät vom Antrieb getrennt ist!

8 Instandhaltung, Wartung und Reparatur

* Das Kernstück A 2-1 muß bei Reparatur- und Wartungsarbeiten generell elektrisch vom Leitungsnetz getrennt werden.
* Grundsätzlich ist bei eventuell notwendigen Reparaturarbeiten zu beachten, daß diese nur von ausgebildeten Fachkräften unter Einhaltung aller Sicherheitsvorschriften durchgeführt werden dürfen.
* Hinsichtlich der Abwicklung von Reparaturen bzw. einzelner Detailfragen wenden Sie sich im Bedarfsfall bitte an unser Stammwerk in Gevelsberg bzw. an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.
* Bitte beachten Sie, daß nur original Krefft-Ersatzteile den einwandfreien Einsatz des Gerätes gewährleisten.
* Bei bestimmungsgemäßem Gebrauch bedarf das Kernstück keiner besonderen Wartung.
* Wie bei allen Kollektor-Motoren sind jedoch die beiden Kohle-Bürsten (Art.-Nr. 840 068) nach einer gewissen Zeit von einem Fachmann zu überprüfen bzw. zu erneuern.

Garantie

Es gelten unsere allgemeinen Geschäftsbedingungen.

9 Transport der Maschine

(vgl. Abb. auf Seite 5 )

Wollen Sie das Kernstück an einen anderen Arbeitsplatz transportieren, beachten Sie bitte folgendes:

A) Die Maschine muß ausgeschaltet sein, d.h. der Schalterknebel ( A ) auf der Stellung "0" stehen.
B) Der Netzstecker der Maschine muß aus der Steckdose gezogen sein.
C) Ist auf der oberen Geräteanschlußstelle (H) ein Rühr- und Schlagwerk (KW 2-1/AR 2-1) montiert, so muß dieses vor dem Transport abgenommen werden.
D) Befindet sich an der vorderen Aufstecknabe ( D ) noch ein Aufsteckteil, empfiehlt es sich, zur Reduktion des Transportgewichts und hinsichtlich einer leichteren Handhabung, dies vor dem Transport abzunehmen.

Bitte beachten Sie, daß Sie alle Einzelteile der Aufsteckteile, die nicht fest mit dem Kernstück verbunden sind, auf jeden Fall vorher demontieren müssen, um einen sicheren Transport zu gewährleisten und unnötige Beschädigungen durch Herunterfallen zu vermeiden.

E) Der Traggriff ( E ) der Maschine muß in waagerechter Stellung fest arretiert sein. Gegebenenfalls muß dieser Zustand durch Drücken des Hebels ( K ) und Herunterschwenken des Traggriffs hergestellt werden.

Haben Sie alle oben genannten, vorbereitenden Schritte durchgeführt, nehmen Sie das Netzanschlußkabel, eventuell aufgerollt, so in eine Hand, daß dieses beim vorgesehenen Transport nicht herunterhängt und Sie in der sicheren Fortbewegung behindern kann.

So dann können Sie das Kernstück am Traggriff (E) mit einer Hand / beiden Händen umfassen und nach leichtem Anheben von der Arbeitsplatte wegtragen.

Bitte achten Sie darauf, daß Sie während des Transports nicht den Hebel (K) des Traggriffs nach unten drücken.

Wollen Sie das Kernstück A 2-1 über eine längere Distanz transportieren, z.B. mittels PKW / LKW usw., müssen Sie es vorher entsprechend mit geeignetem Verpackungsmaterial, das auf die Abmessungen und Gewichte ausgelegt ist, schützen. Die genauen Abmessungs- und Gewichtsangaben können Sie den "Technischen Daten" auf Seite 13 entnehmen.

Die Punkte A) bis E) müssen selbstverständlich auch hierbei Berücksichtigung finden.

10 Technische Daten / Abmessungen

Stromart 230 V, 50 Hz

Anschlußwert P1 = 0,45 kW P2 = 0,25 kW

Erforderliche bau- seitige Absicherung 6 A

Drehzahl an der vorderen Antriebs- welle Stufe I = 180 U/min, Stufe II = 230 U/min

Drehzahl an der oberen Antriebs- welle Stufe I = 150 U/min, Stufe II = 192 U/min

Geräuschentwicklung

A-bewerteter äquivalenter Dauerschalldruckpegel

≤ 70 dB (A)

Überstrom- schutzschalter serienmäßig

GS - Zeichen erteilt

CE - Konformität erteilt

Geräteschutzklasse

IP 34

Gerätegewicht und Abmessungen

Typ:	Gewicht in kg:	Abmessungen BxTxH in mm:
A 2-1	9,9	210 × 340 × 240
AG 3	2,6	150 × 240 × 200
W 60	5,7	165 × 335 × 260
AW 3	4,3	240 × 240 × 235
KW 2-1	3,9	270 × 270 × 210
AR 2-1	3,1	220 × 220 × 210
AP 2	4,6	240 × 370 × 240
FM 2	0,8	160 × 220 × 210
GEM 2	0,6	160 × 170 × 260

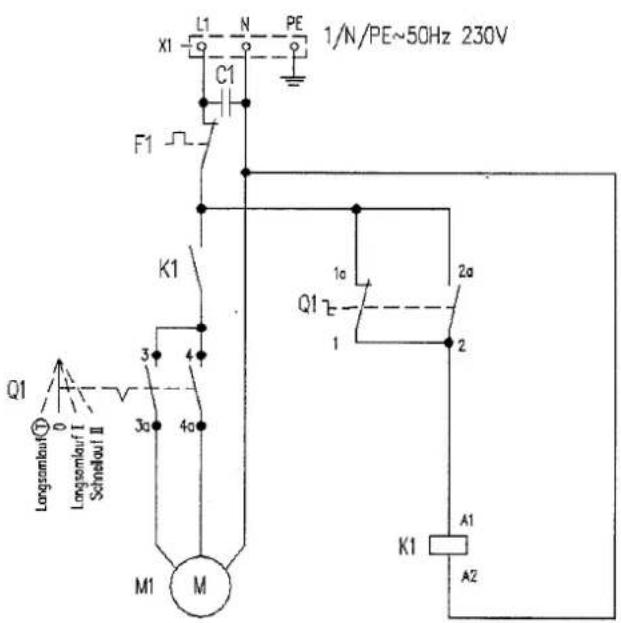

11 Stromlaufplan

1/N/PE~50Hz 230V L1 N PE x1 C1 F1 K1 Q1 3 4 3a 4a M1 M Longsamlauf① LongsamlaufⅠ SchnelauⅡ 1a 2a Q1 1 2 K1 A1 A2

Q1 Schalterstellung / Kontaktbelegung

Q1 1 2 3 4 1a 2a 3a 4a

{Motor Im ...

Stellung 0 Kontakt a geschlossen

Stellung Ⓤ Kontakt a, b, d geschlossen

Stellung I Kontakt b, d geschlossen, a geöffnet, über a/b Impuls

Stellung II Kontakt b, e geschlossen, a geöffnet

• Taststellung

...Langsomiauf)

...Langsamlauf)

...Schnellauf)

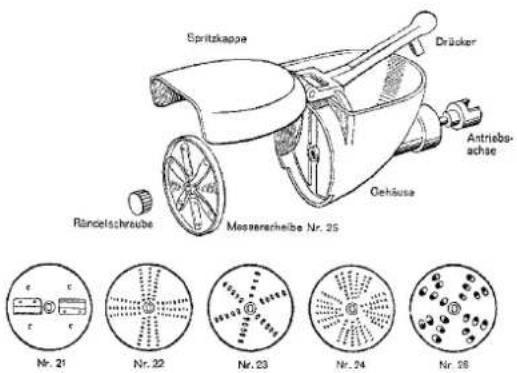

12 Gemüseschneider AG 3

Verwendungszweck, Zusammenbau, Bedienung, Reinigung

Spritzkappe Drücker Antrieba- achse Gehäuse Rändelschreube Meassereinheibe Nr. 25 Nr. 21 Nr. 22 Nr. 23 Nr. 24 Nr. 26

Gemüseschneider AG 3

Der Gemüseschneider schnitzelt und raspelt Gemüse für jeden Zweck, in allen Feinheitsgraden. Folgende Scheiben werden mitgeliefert: Messerscheibe Nr. 21: schneidet grob. Reibscheibe Nr. 22: schnitzelt fein für Rohkost, Salat aus Karotten, Rettich... Reibscheibe Nr. 23: schnitzelt mittelfein für Supper und Eintopf...

Gegen Sonderberechnung: Reibscheibe Nr. 24 Art.Nr.: 840608: reibt fein Weck- und Panier- mehl, reibt Schokolade, Nüsse, Mandeln, Hartkäse... Messerscheibe Nr. 25 Art.Nr.: 840614: schneidet fein. Reibscheibe Nr. 26 Art.Nr.: 840610: raspelt sehr grob. Sonderreibscheibe Nr. 27 Art.Nr.: 840612: für die Zubereitung von rohen Kartoffeln für Klöße.

Montage, Demontage, Reinigung:

Der Gemüseschneider AG 3 wird gebrauchsfertig geliefert. Zum Wechseln der Schneidscheibe, klappen Sie die Spritzkappe hoch, entfernen durch Linksdrehung die Rändelschraube, wechseln die Schneidscheibe und schrauben durch Rechtsdrehung die Rändelschraube wieder auf. Die Rändelschraube sollte fest angezogen werden. Nach dem Herunterklappen der Spritzschutzhaube ist Ihr AG 3 wieder betriebsbereit.

Zum Betrieb des Gemüse- schneiders AG 3 sollte stets der Drehzahlbereich 4 - 5 einge- stellt werden.

Wichtig: Während des Betriebes darf das Füllgut nur mit dem im Füll- trichter angebrachten Drücker gegen die Scheibe gepreßt werden!

Hinweiß: Bei dem Schneiden von volumigen Gemüse z.B. Kohl, sollte dieser vorgeschnitten sein und neben dem im Fülltrichter eingebautem Messer zu liegen kommen.

Zum Reinigen des Gemüse- schneiders können Sie nach der Demontage der Schneid- scheibe die Achse nach hinten entnehmen.

Vorsicht, Verletzungsgefahr: Beim Reinigen des Gemüseschneiders achten Sie bitte darauf, daß sich im Gehäuse ein Trennmesser befindet!

Bei häufigem Gebrauch sollten die Lagerstellen der Antriebsachse mit einem Pflanzenfett bzw. -öl leicht gefettet werden.

Zur Lagerung der Schneidscheiben für den AG 3 empfehlen wir unsere Wandleiste für 4 Schneidscheiben ( Sonderzubehör ).

13 Fleischwolf W 60

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Achtung: Vor Inbetriebnahme der Küchenmaschine darauf achten, daß sich der Tragegriff (E) in Ruhe

stellung befindet.

1	Gehäuse
2	Teller
3	Stopfer
4	Schnecke
5	Vorschneider
7	Kreuzmesser

8 - 13 Lochscheiben

14	Einlegering
15	Überwurfmutter
16	Schutzdeckel
17	Ausziehhaken
21	Führungsscheibe
22	Tülle

Fleisch- und Gemüsewolf, Typ W 60

Der Fleischwolf besteht aus (je nach Ausstattung) : Gehäuse (aus Grauguß, außen verchromt, innen verzinnt), Teller (aus Alu - Druckguß, poliert), Stopfer (aus Kunststoff), Schnecke (aus Grauguß, verzinnt), Vorschneider, Kreuzmesser, (mit 2 Schneidseiten), Lochscheiben R70/3, R70/4,5/6/8/13 Einlegering, Überwurfmutter, Ausziehhaken und Fliegenschutzdeckel (Schneidsatz: System UNGER mit Bund).

Was kann verarbeitet werden?

Fleisch aller Art, Speck, Innereien, Fisch, Gemüse, Kartoff-Fleischwolf W 60

feln, Früchte (für Marmelade). Siehe Anhang (Seite 21) Zum Schneiden von Speck sollte die Lochscheibe R70/13 benutzt werden.

Inbetriebnahme:

Gehäuse mit Teller in die Aufstecknabe des Kernstückes einsetzen und Klemmhebel kräftig nach unten drücken, Schnecke einsetzen und dabei leicht drehen, bis der Schneckensechskant in die Sechskantwelle einrastet. Vorschneider, Kreuzmesser (Achtung, die Messer - Schneidseiten müssen in Links - Drehrichtung - also entgegen dem Uhrzeigersinn - zeigen), gewünschte Lochscheibe und Einlegering einsetzen, Überwurfmutter aufschrauben.

Um den Wolf funktionsfähig zu machen, sollte die Überwurf-mutter unter Betätigung der niedrigsten Drehzahl leicht, aber nicht zu fest angezogen werden.

Es ist empfehlenswert, den Wolf während der Betriebszeit immer mit der höchsten Drehzahl zu betreiben! Geben Sie sofort das in längliche Streifen geschnittene Fleisch (bzw. sonstiges Gut) in den Wolf (sonst werden die Messerschneidkanten zu heiß und stumpf!). Falls notwendig, die Überwurfmutter nochmals regulieren.

Füllen Sie nur soviel Gut in den Wolf, wie dieser ohne Rückstau verkraftet.

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Zum Nachstopfen unbedingt den Stopfer verwenden!

Richtig vorgeschnittenes Fleisch usw. wird selbsttätig von der Schnecke eingezogen. Überaus starkes Nachdrücken beschleunigt den Durchlauf nicht! Hautiges und sehnenhaltiges Fleisch wird vom Vorschneid- System einwandfrei zerkleinert.

Nach dem Arbeiten:

Die Überwurfmutter abnehmen, den Ausziehhaken in die Rille der Messerachse stecken, und die Schnecke samt Einlegering und Schneidsatz aus dem Gehäuse ziehen, Gehäuse abnehmen.

Reinigen:

Alle Teile können vollständig ins Wasser gelegt werden und sind Spülmaschinenfest. Es wird darauf hingewiesen, daß manche Spülmittel für Aluminium nicht geeignet sind! Beim Spülen von Teilen aus Aluminium ist dies zu beachten! Nach dem Trocknen sollten die blanken Metallteile bzw. Flächen mit Pflanzenfett oder -öl leicht eingefettet werden!

Bei Störung oder schlechter Verarbeitung beachten:

Sollte der Wolf aus irgendeinem Grund (z.B. stumpfes Messer, Messer falsch eingelegt, Überwurfmutter falsch angezogen, zu zähe Flexen) nicht richtig arbeiten, sofort den Motor abstellen! Den Wolf auseinandernehmen, die Ursache beseitigen und wieder vorschriftsmäßig zusammenbauen. Achten Sie darauf, daß zwischen Vorschneider, Kreuzmesser und Lochscheibe keine Fleisch- oder Sehnenreste sind.

Wurststopfer WS 60

Pos 21 u. 22, Seite 16 und Abbildung rechts. Der Wurststopfer besteht aus: Tülle und Führungsscheibe mit Nabe. Mit dem Fleischwolf lassen sich - in Verbindung mit dem Wurststopfer - Wurstmassen in kurzer Zeit in Därme füllen. Diese Möglichkeit ist dort besonders wertvoll, wo selbstgeschlachtet wird.

Inbetriebnahme:

Gehäuse aufstecken und Schnecke einsetzen, Führungsscheibe auf Messerachse schieben (mit der Nabe voraus, siehe Bild Seite 16), Einlegering (vom Fleischwolf) einsetzen, Überwurfmutter über Tülle schieben und auf Gehäuse schrauben, mäßig festziehen. Zum Füllen wird der Wurstdarm über die Tülle gestreift, die Wurstmasse in den Fleischwolf eingefüllt und die Maschine eingeschaltet.

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Gut	Verarbeit.-Zustand	verwendbar für	Lochscheibe Nr.:
								2
Spinat	Gekocht	Suppe	⊗	⊗
Erbsen	gekocht	Suppe		⊗
Sellerie	gekocht	Suppe		⊗
Lauch	gekocht	Suppe		⊗	⊗
Bohnenkerne	gekocht	Suppe		⊗
Tomaten	roh	Suppe			⊗
Blumenkohl	gekocht	Suppe		⊗
Pilze	gedämpft	Suppe			⊗
Brot	eingeweicht	Suppe		⊗
Kartoffeln	gekocht	Suppe		⊗
Linsen	gekocht	Suppe		⊗
Hühnerfleisch	gekocht / gebraten	Suppe		⊗
Fisch	gekocht	Suppe		⊗
Leber	gekocht	Suppe		⊗
Gulasch	gebraten	Ung. Suppe		⊗	⊗
Milz oder Leber	roh	Schöberl		⊗
Fleisch- und Wurstreste		überbackene Brötchen		⊗
Kalbsleber	gebrüht	Leberpastete	⊗
Kalbfleisch - Reste	gebraten	Fleischfülle	⊗
Kalbsleber	geschmort	Fleischfülle			⊗
Matjesheringe		Her. - Häckerle			⊗
Ragoutfleisch	gekocht	Soße			⊗
Fleischreste		Haschee - Soße	⊗
rote Paprikasch.	gekocht	Papr. - Ketchup		⊗
Rindfleisch	roh	Tatar - Beefst.		⊗
Schw. -/ Ochsenfleisch	roh	Hackbraten		⊗
Wildreste		Wildhaschee		⊗
Kalbs. - Rinderleber	roh	Leberpudding		⊗
bel. Fleisch		Fleischpastete		⊗
Wildfleisch		Wildpastete		⊗
allerlei Reste		Resteauflauf					⊗
Blut, Speck stc.		Blutwurst	⊗	⊗
Leber, Fleisch, Speck		Leberwurst*	⊗	⊗				⊗
Schw. / Kalbfleisch		Bratwurst*
Schweinefleisch		Mettwurst*	⊗	⊗
Schw. / Rindfleisch		Leberkäse*		⊗	⊗
Schw. / Rindfleisch		Cervelatwurst*		⊗	⊗

* mit Wurststopfer

14 Fleischwolf AW 3

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Stopper Teller B/2 B/3 B/4,5 Doppelmesser a/e Schnacks Lochacheibe Kreuzmesser Ringmutter Gehluse Talle Fuhrungsscheibe mit kleiner Bohrung Werststopper

Fleisch- und Gemüsewolf AW 3

Der Fleisch- und Gemüsewolf, Typ AW 3 besteht aus:

Gehäuse, abnehmbarem Teller, Stopfer, Kreuzmesser, Ringmutter und folgenden Lochscheiben: a) Größe 8/3 Loch∅ 3 mm, b) Größe 8/4,5 Loch∅ 4,5 mm.

Gegen Sonderberechnung werden geliefert:

1 Lochscheibe Größe 8/2, Loch∅ 2 mm für rohe Kartoffeln und Gemüse,
1 Lochscheibe Größe 8/6, Loch∅ 6 mm,
1 Lochscheibe Größe 8/8, Loch∅ 8 mm,
1 Doppelmesser zum Speckschneiden.

Die Zeichnung zeigt, wie die einzelnen Teile zusammengebaut werden, dabei sind nachfolgende Hinweise zu beachten:

Sie setzen in das Gehäuse die Schnecke, das Kreuzmesser (mit der Schneidkante nach außen) und die gewünschte Lochscheibe ein. Dann schrauben Sie die Ringmutter lose auf - auf keinen Fall festziehen. Der Fleischwolf wird in die Antriebsnabe eingeführt, der Klemmhebel nach unten gedrückt und mit einem leichten Schlag mit der Handkante auf die Klemmhebelfläche fest eingespannt.

Achtung: Vor Inbetriebnahme der Küchenmaschine darauf achten, daß sich der Traggriff - wie dargestellt - in Ruhestellung befindet!

Um den Wolf betriebsfähig zu machen, sollte die Überwurfmutter leicht, aber nicht zu fest angezogen werden.

Es ist empfehlenswert, den Wolf während der Betriebszeit immer mit der höchsten Drehzahl zu betreiben!

Jetzt geben Sie sofort das in längliche Streifen vorgeschnittene Fleisch in den Wolf (sonst werden die Schneidkanten des Messers zu heiß und stumpf).

Ringmutter nochmals nachziehen! Jetzt können Sie ununterbrochen Fleisch in den Wolf geben. Mit dem Stopfer nicht zu stark nach- drücken.

Sie zerlegen den Fleischwolf und legen Lochscheibe und Kreuzmesser beiseite. Auf die Fleischwolfschnecke setzen Sie die Führungsscheibe mit kleiner Bohrung. Dann schrauben Sie die Ringmutter zusammen mit der Tülle auf und ziehen die Ringmutter mäßig fest.

Zum Füllen wird der Wurstdarm über die Tülle gestreift, die Wurstmasse in den Fleischwolf eingefüllt und die Maschine eingeschaltet.

Störungen, Reinigung:

Bei Störungen und zur Reinigung beachten Sie bitte die Hinweise zum Fleischwolf W 60 auf Seite 17!

Benutzen Sie zum Nachdrücken niemals die Finger oder einen anderen Gegenstand als den Stopfer!

Wurststopfer Typ AWS 2

Mit dem Fleischwolf lassen sich - in Verbindung mit dem Wurststopfer - Wurstmassen in kurzer Zeit in Därme füllen. Diese Möglichkeit ist dort besonders wertvoll, wo selbst geschlachtet wird.

Zum Wurststopfer gehören eine Tülle sowie eine Führungsscheibe mit kleiner Bohrung.

15 Rühr- und Knetwerke KW 2-1 / AR 2-1

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Ruhrbogen Rührbogen Abstreifer Bügel der Knetrolle 6 Ltr 10 Ltr Traggrift (versteilbar) Rastknopf Antriebswelle verschrometer Hebel

Rühr- und Knetwerk (10 Liter), Typ KW 2-1

Zum Rühren von leichten Teigen bedienen Sie sich des Rührwerks; es besteht aus: Rührschüssel, Abstreifer, Rührbesen und Rührbügel. Sie bauen es wie folgt zusammen:

Drücken Sie den, am Kern- stück angebrachten, verchrom- ten Hebel nach unten und dre- hen Sie den Traggriff nach o- ben, bis der Hebel wieder ein- rastet. Der Traggriff muß senk- recht stehen. Dann setzen Sie die Rührschüssel auf den An- triebszapfen und drehen sie, bis sie einrastet.

Schieben Sie den Abstreifer in die mit dem Symbol „Abstreifer 10l" markierte Bohrung des Traggriffs; er sitzt richtig, wenn er in die Nute einrastet und flach an der Innenseite der Rührschüssel anliegt.

Dann stecken Sie den Rührbesen auf den Rührbügel, drücken die Feder am Rührbügel nach hinten und schieben den Rührbügel in die mit dem Symbol „Rührbesen 10l” markierte Bohrung des Traggriffs, bis er einrastet.

Beachten Sie jedoch, daß der Schüsselrand trocken und sauber bleibt (also keine Eier am Rand aufschlagen!), damit die Rolle des Rührbesens nicht rutscht.

Nach dem Gebrauch drücken Sie auf den Rastknopf am Traggriff und ziehen den Rührbügel mit Rührbesen und Abstreifer wieder heraus. Reinigen Sie Schüssel, Rührbesen und Abstreifer in warmen Wasser. Gut abtrocknen!

Den Abstreifer nicht längere Zeit im Wasser liegen lassen. Zum Kneten von festen, schweren Teigen schieben Sie anstatt des Rührbesens den Bügel der Knetrolle (nachdem Sie die Rolle und Knetbügel zusammengesteckt haben) in die mit dem Symbol „Knetrolle 10l ) markierte Bohrung des Traggriffs ein.

Nehmen Sie zunächst nur etwa 3/4 der abgewogenen Mehlmenge. Erst wenn diese Masse gleichmäßig durchgeknetet ist, geben Sie das restliche Mehl in das laufende Knetwerk hinzu.

6L 10L 6L 10L

Rühr- und Knetwerk (6 Liter), Typ AR 2-1

Wenn Sie statt der 10l Rühr- schüssel die kleinere Schüssel mit 6l Inhalt verwenden, drü- cken Sie auf den verchromten Hebel und stellen den Traggriff etwas schräg.

Den Abstreifer, Rührbesen und Knetrolle nebst ihren Bügeln schieben Sie dann sinngemäß in die rot markierten Bohrungen nach unten ein.

Das 6l Rührwerk wird genau so zusammengesetzt wie das 10l Rührwerk.

Die elektronische Drehzahlregelung hat beim Rühr- und Knetwerk den großen Vorteil, daß beim Arbeiten mit voller Schüssel beim Anfahren ein Überschwappen aus der Rührschüssel vermieden wird. Erst wenn eine Vermischung stattgefunden hat, kann zweckmäßigerweise eine höhere Drehzahl eingestellt werden.

16 Beerenpresse AP 2

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Stoplet Teller Onsselsattnaube Sicknecke Gehäute Auszerhausen Sieb fein Sieb grob

Beerenpresse, Typ AP 2

Zur Fruchtpresse gehören: Gehäuse, abnehmbarer Teller, Schnecke, Drosselschraube, Feinsieb, Grobsieb, Stopfer, Ausziehhaken.

Mit der Fruchtpresse lassen sich rote Johannisbeeren, Stachelbeeren, Erdbeeren, Brombeeren, usw. mit Stiel und Blättern auspressen. Steinobst wird vor dem Auspressen entsteint. Tomaten und dgl. können gekocht und ungekocht verarbeitet werden, Quitten und Hagebutten nur gekocht. Aus Gemüse aller Art lassen sich mit der Fruchtpresse Säfte für Säuglings-, Kranken- und Diabetikerkost gewinnen.

Montage, Demontage Reinigung Das Gerät ist wie folgt zusammengesetzt: Sieb und Schnecke werden von hinten in das Gehäuse eingesetzt.

Die Fruchtpresse wird in die Nabe der KU 2-2 E eingeführt, der Klemmhebel nach untengedrückt und durch einen leichten Schlag mit der Handkante auf die Klemmhebelfläche fest eingespannt. Drosselschraube einschrauben und Teller aufsetzen.

Zum Pressen sollte die maximale Drehzahl eingestellt werden. Die Früchte werden mit Hilfe des Stopfers eingefüllt.

Niemals die Finger oder einen anderen Gegenstand als den mitgelieferten Stopfer verwenden!

Drosselschraube öffnen und langsam Früchte nachfüllen, bis an der Drosselöffnung Rückstände herauskommen (im ausgepreßten Rückstand ist zuerst noch Fruchtsaft enthalten). Beim Einfüllen weiterer Früchte drehen Sie die Drosselschraube langsam

zu, bis der Rückstand trocken erscheint. Wenn eine Stockung eintritt, Drosselschraube öffnen, bis etwas feuchterer Rückstand herauskommt ( er kann nochmals durchgelassen werden ). Die richtige Einstellung der Drosselschraube ist Sache der Erfahrung.

Alle Teile können vollständig ins Wasser gelegt werden und sind Spülmaschinenfest. Es wird darauf hingewiesen, daß manche Spülmittel für Aluminium nicht geeignet sind! Beim Spülen von Teilen aus Aluminium ist dies zu beachten! Nach dem Trocknen sollten die blanken Metallteile bzw. Flächen mit Pflanzenfett oder -öl leicht eingefettet werden!

17 Flocker - Vorsatz FM 2

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

Der Flocker - Vorsatz FM 2 dient zum quetschen von Getreide und Gewürzen.

Was kann gequetscht werden?

Hafer, Weizen, Roggen, Gerste, Dinkel, Buchweizen, Leinsamen, Koriander, Kümmel, Fenchel.

Flocker - Vorsatz auseinandernehmen:

Trichter (1) abnehmen, Schrauben (3) lösen, Gehäuse (4) abnehmen, Rändelwalze (5) herausziehen, Keil (2) entnehmen.

Flocker - Vorsatz zusammensetzen:

Keil (2) in Gehäuse (7) einsetzten, Rändelwalze (5) hineinschieben, Gehäuse (4) dagegensetzen und mit Schrauben (3) befestigen, Trichter (1) aufsetzen.

Wichtig: Beim Zusammensetzen müssen die Gehäuseteile (4 und 7) im Innenraum frei von Kornrückständen sein!

Reinigung des Flocker - Vorsatzes:

Der Flocker - Vorsatz muß nicht nach jedem Gebrauch gereinigt werden.

Von Zeit zu Zeit sollten die Getreidereste an Rändelwalze und in den Gehäuseteilen entfernt werden.

Teile nicht in Wasser tau- chen oder unter fließendem Wasser reinigen. Gehäuse- teile nur feucht abwischen.

Rändelwalze und Keil nur mit

Bürste oder Pinsel trocken reinigen.

Nach erfolgter Reinigung den Flocker - Vorsatz entsprechend Beschreibung wieder zusammen setzen.

Wichtiger Hinweis:

Zum Herstellen von Getreideflocken nur gut gereinigtes Getreide verwenden. Harte Fremdteile wie z.B. Steinchen schädigen die Rändelwalze. Läuft das Korn nicht nach, Störquelle beseitigen.

Keinesfalls mit einem harten Gegenstand ( z.B. Messer, Löffelstiel ) nachdrücken.

Für Schäden durch unsachgemäße Handhabung übernehmen wir keine Garantie.

18 Mahlvorsatz GEM 2

Verwendungszweck / Zusammenbau / Bedienung / Reinigung

1 = Gehäuse
2 = Förderschnecke
3 = Mahlring
4 = Mahlkegel
6 = Einstelleinheit
8 = Verschlußring
9 = Einfülltrichter

Was kann gemahlen werden? Weizen, Dinkel, Roggen, Gers- te, Grünkern, Buchweizen, Hir- se, Reis, Hafer, getrocknete Gewürze, Kräuter und Pilze, Leinsamen, Sesam und Soja.

Feinheitsgrad einstellen: Der Feinheitsgrad des Mahlgutes wird mit der Einstelleinheit (6) rastend eingestellt: feiner = entgegen dem Uhrzeigersinn grober = im Uhrzeigersinn. Wichtig: Mahlvorsatz nach Gebrauch immer auf „grob“ einstellen.

Den Mahlvorsatz auseinandernehmen: Verschlußring (8) entgegen dem Uhrzeigersinn aufdrehen, Einstelleinheit (6) abnehmen, Stahlkegelmahlwerk (Teil 4 und 3) und Förderschnecke (2) entnehmen, Trichter (9) abnehmen. Den Mahlvorsatz zusammensetzen:

Die Förderschnecke (2) in das Gehäuse (1) einsetzen, den Stahlmahlring (3) in das Gehäuse (1) in die vorgegebene Passung legen und den Stahlkegel mit Vierkant (4) in die Förderschnecke (2) einführen. Die Einstelleinheit (6) so aufsetzen, daß die Aussparung in die Rastnase am Gehäuse paßt. Den Verschlußring (8) im Uhrzeigersinn fest verschrauben.

Reinigung des Mahlvorsatzes:

Der Mahlvorsatz muß nicht nach jedem Gebrauch gereinigt werden. Zwischendurch, oder wenn der Mahlvorsatz anschließend längere Zeit nicht benutzt wird, empfehlen wir Ihnen eine gründliche Reinigung.

Nach dem Vermahlen von Öl-saaten (Mohn, Leinsamen etc.) entweder mit trockenem Getreide (z.B. Reis) nachmahlen oder den Mahlvorsatz wie

nachfolgend beschrieben reinigen.

Das Mahlwerk mit einer trockenen Bürste oder Pinsel reinigen.

Die Kunststoffteile des Mahlwerkes - mit Ausnahme der Einstelleinheit - sind Spülmaschinen geeignet (bis 1 Std. in 70° heißem Wasser). Die Teile dürfen allerdings weder in kochendes Wasser getaucht werden, noch auf heißer Herdplatte getrocknet werden.

Nach erfolgter Reinigung den Mahlvorsatz entsprechend nebenstehender Beschreibung wieder zusammensetzen.

Wichtig: Die Vierkantaussparung der Förderschnecke (2) muß frei von Mehlresten sein!
