BEDIENUNGSANLEITUNG Tivano Isola ORANIER

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für eine ORANIER-Dunstabzugshaube entschieden haben!

ORANIER-Dunstabzugshauben bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein:

Kundenservice / Ersatzteile

eMail [e-mail]

Zentrale Küchentechnik

Telefon 0 64 62 / 9 23-355

Telefax 0 64 62 / 9 23-359

Zentrale Heiztechnik

Telefon 0 64 62 / 9 23-360

Telefax 0 64 62 / 9 23-369

Alle Dienste sind erreichbar

Mo - Do 7.30 - 17.00 Uhr

Fr 7.30 - 15.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per eMail oder Telefax mit.

Ländervertretungen:

Österreich

ORANIER Heiz- und Kochtechnik GmbH

Niederlassung Österreich

Dürmberger Straße 5 · 4020 Linz

Telefon <43> 07 32 / 66 01 88

Telefax <43> 07 32 / 66 02 23

eMail [e-mail]

Schweiz

Gas-Center Chur M. Honegger AG

Sägenstraße 75 · 7000 Chur

Telefon <41> 81-2 53 70 71

Telefax <41> 81-2 53 73 31

eMail [e-mail]

Luxemburg

Energus SA

Sicherheitshinweise 3

Ihr Gerät im Überblick 3

Bedienung der Haube 4

Bedieneinheit 4

Welche Leistungsstufe soll gewählt werden? 4

Elektronische Steuerung 4

Gerätemotor ein-/ausschalten 4

Leistungsregelung 4

Nachlaufautomatik 4

Kurzzeit-Wecker 4

Beleuchtung

ein-/ausschalten und regeln 4

Metallfettfilter-Sättigungsanzeige „FILTER“ 4

Wartung, Reinigung und Pflege 5

Wartungsintervalle 5

Reinigung der Haube 5

Metallfettfilter reinigen 5

Metallfettfilter-Sättigungsanzeige

„FILTER" löschen 6

Aktivkohlefilter austauschen

(nur Umluftbetrieb) 6

Halogenlampe austauschen 6

Im Falle einer Störung 7

Kundendienst 8

Montage der Haube 8

Abluft- oder Umluftbetrieb 8

Hinweise zu baulichen Voraussetzungen 9

Wichtige Hinweise 9

Elektroanschluss 9

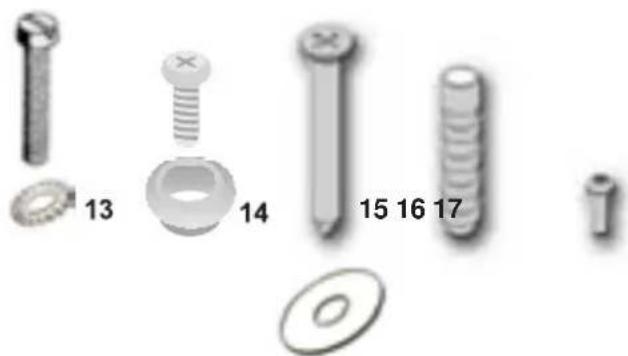

Übersicht Lieferumfang 10

Montage der Dunstabzugshaube 11

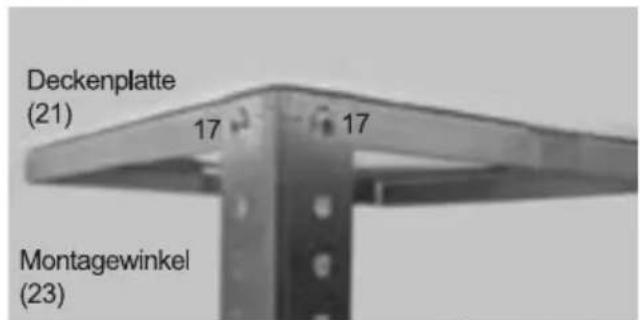

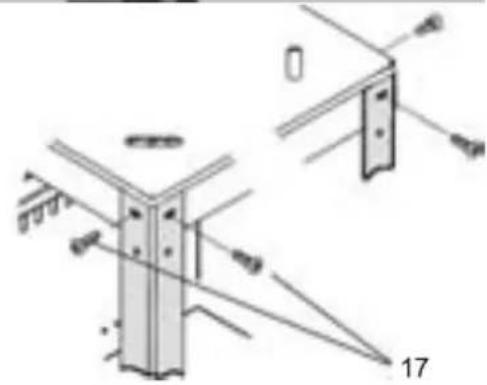

Deckenmontage 11

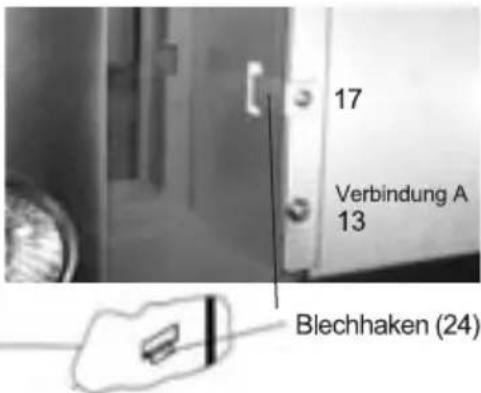

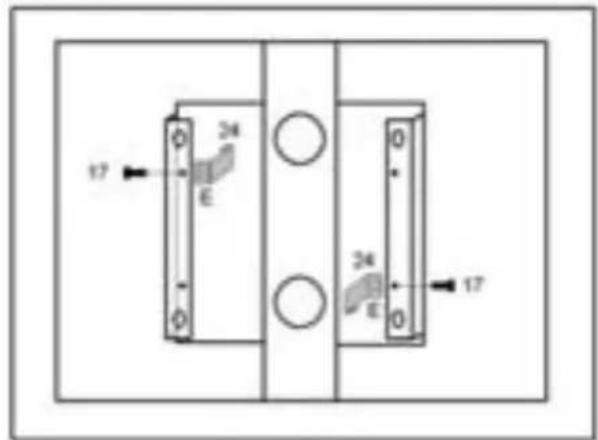

Haubenkörper montieren 12

Interne elektrische Verbindungen 12

Glasscheibe montieren 12

Netzanschluss herstellen 13

Luftschlauch montieren 13

Schachtmontage 13

Inbetriebnahme 13

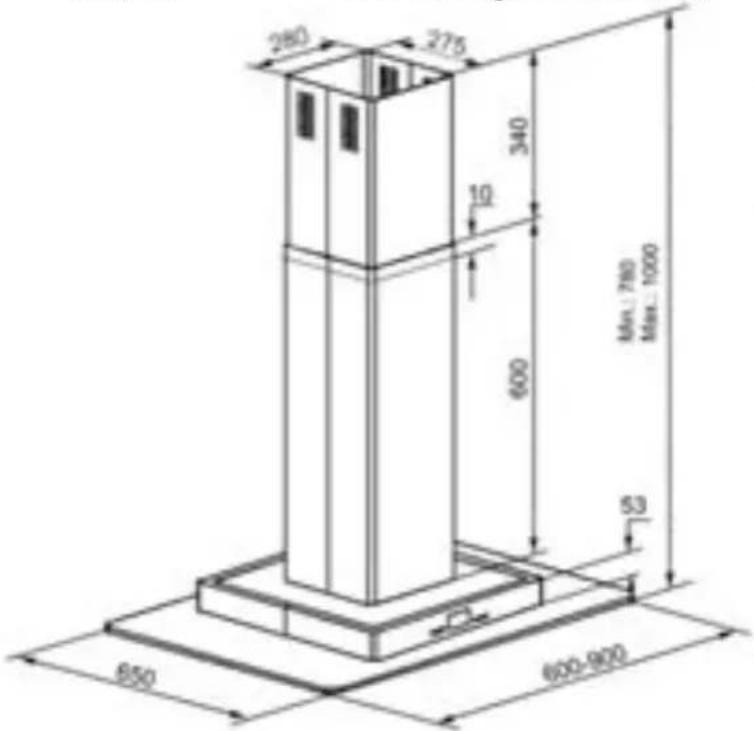

Abmessungen, Technische Daten 14

Hinweise zur Entsorgung 14

ORANIER-Werksgarantie 15

Sicherheitshinweise

Sicherheitshinweise zum Gebrauch:

• Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf.
- Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt.
- Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern.
- Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden. Bei offenen Gasflammen können Teile der Dunstabzugshaube durch die aufsteigende starke Hitze beschädigt werden.
- Flambieren unter der Dunstabzugshaube ist wegen der Brandgefahr nicht erlaubt. Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.
- Frittieren oder das Arbeiten mit Ölen oder Fetten unter der Dunstabzugshaube darf wegen der Brandgefahr nur unter ständiger Beaufsichtigung geschehen. Bei bereits verwendetem Öl steigt das Risiko der Selbstentzündung.
- Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten einen Brand auslösen und die Metallfettfilter oder sonstige Teile beschädigen. Ausgenommen ist die sachgemäße Benutzung eines Gasherdes.
- Bei Abluftbetrieb der Dunstabzugshaube und Betrieb von schomsteinabhängigen Feuerungen (z.B.Kachelöfen, Kaminöfen, offene Kamine) muss für ausreichende Frischluftzufuhr im Aufstellraum gesorgt werden. In jedem Fall ist der zuständige Kaminkehrermeister zu befragen.

Sicherheitshinweise zu Wartung, Reinigung und Pflege:

• Bei allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen oder die entsprechende Sicherung im Haussicherungskasten ausschalten.
  • Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden.
• Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr.
• Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewährleistungsansprüche.

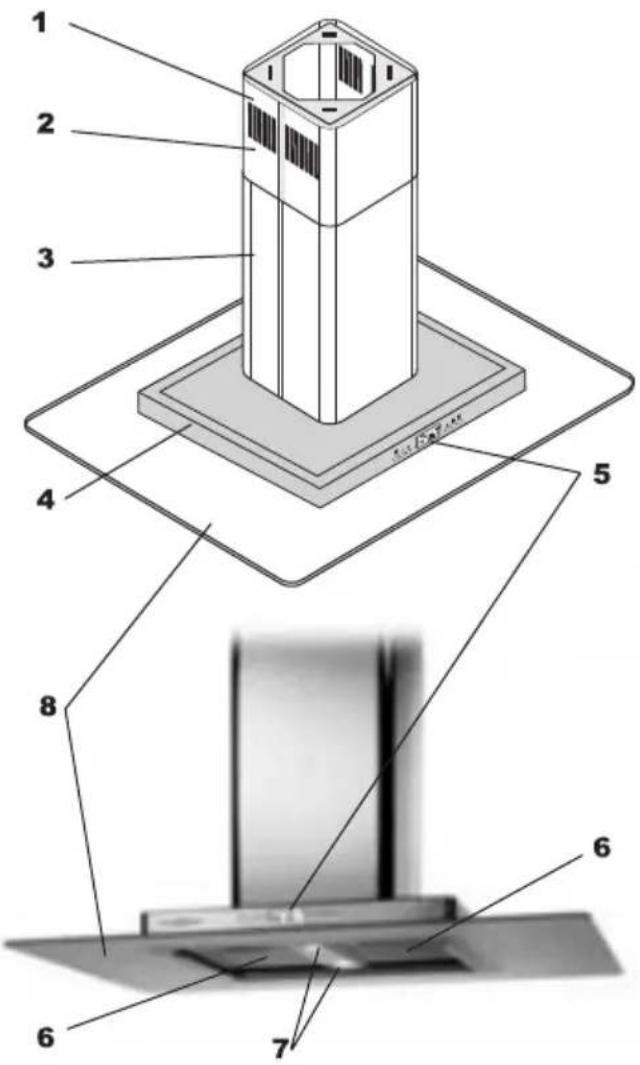

Ihr Gerät im Überblick

Modell „Tivano Isola“
Abb. 1

1 Luftaustrittsöffnungen (nur Umluftbetrieb)
2 Teleskopschacht
3 Grundschacht
4 Haubenkörper
5 Konsole mit Bedieneinheit
6 Metallfettfilter
7 Halogenleuchten
8 Glasplatte

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen (siehe Hinweis Seite 14).

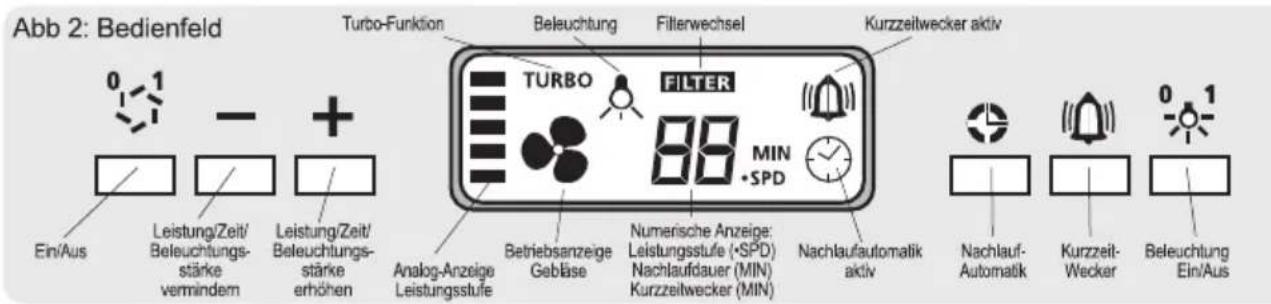

Abb 2: Bedienfeld Turbo-Funktion Beleuchtung Filterwechsel Kurzzeitwecker aktiv TURBO FILTER MIN -SPD Ein/Aus Leistung/Zeit/ Beleuchtungs- stärke vermindern Leistung/Zeit/ Beleuchtungs- stärke erhöhen Analog-Anzeige Leistungsstufe Betriebsanzeige Gebäse Numerische Anzeige: Leistungsstufe (+SPD) Nachlaufdauer (MIN) Kurzzeitwecker (MIN) Nachlauf- Automatik Nachlauf- Automatik Kurzzeit- Wecker Beleuchtung Ein/Aus

Bedienung der Haube

Bedieneinheit

Die Bedieneinheit befindet sich auf der Front des Gerätes; sie ist attraktiv und benutzerfreundlich gestaltet sowie einfach zu handhaben (Abb. 2).

Welche Leistungsstufe soll gewählt werden?

Die Leistung des Gerätes soll den anfallenden Koch- und Bratendünste angepasst werden, d.h. bei geringem Dunst soll eine geringe bzw. bei starkem Dunst eine höhere Leistungsstufe gewählt werden. Bitte beachten Sie, dass Sie das Gerät bereits zusammen mit der Kochstelle einschalten, damit sich ein Luftstrom aufbauen kann. Dies wirkt sich positiv auf die Absaugleistung aus. Nach dem Kochen sollte das Gerät noch etwas nachlaufen (Nachlaufautomatik verwenden), damit die restlichen Gerüche und verbleibende Restfeuchtigkeit abgezogen werden können.

Elektronische Steuerung

Gerätemotor ein- / ausschalten

Durch drücken der Taste können Sie das Gerät einschalten. Beim Einschalten wird automatisch Leistungsstufe „2“ aktiviert.

Leistungsregelung

Die Leistungsregelung wird bei eingeschaltetem Motor durch die Tasten + (zum Erhöhen) und — (zum Verringern) vorgenommen. Die gewählte Leistungsstufe (1, 2, 3, 4, 5) wird gleichzeitig analog mit Balken (Analog-Anzeige) und digital (Numerische Anzeige „SPD“) mit Ziffer angezeigt. Die „TURBO“-Funktion wird in Stufe 5 durch nochmaliges Drücken der Taste + aktiviert. Die Anzeige „TURBO“ beginnt zu blinken. Nach jeweils 3 Minuten vermindert sich die Leistung automatisch um eine Stufe. Bei Stufe „2“ erlischt die „TURBO“-Anzeige. Die Haube läuft nun in dieser Leistungsstufe weiter, bis sie durch den Benutzer ausgeschaltet wird (Taste ^9 ).

Nachlauf-Automatik

Das Gerät verfügt über eine Nachlauf-Automatik, welche den Gerätemotor und die Beleuchtung automatisch abschaltet. Die Nachlauf-Automatik sollte immer nach dem Kochen eingeschaltet werden, um den verbleibenden Kochdunst aus der Küche zu beseitigen. Die Nachlauf-Automatik wird durch Drücken der Taste 🚙️ aktiviert. Das Symbol 🔒 in der Anzeige beginnt zu blinken, die Numerischen Anzeige wechselt von „SPD“ nach „MIN“ und zeigt jetzt die Nachlaufzeit in Minuten an (Grundeinstellung 10 Minuten).

Mit den Tasten + und — kann die Nachlaufzeit, solange das Symbol ✉ blinkt, zwischen 1 und 90 Minuten gewählt werden. Nach einigen Sekunden wird das Symbol ✉ dauerhaft angezeigt. Jetzt kann mit + und — wieder die Leistungsstufe gewählt werden. Die Restlaufzeit (in Minuten) wird angezeigt.

Nach Ablauf der Restlaufzeit werden der Lüftermotor und die Beleuchtung automatisch ausgeschaltet. Die Nachlaufautomatik kann jederzeit durch erneutes Drücken der Taste beendet werden. Die Dunstabzugshaube kann durch Drücken der Taste jederzeit, also auch bei gewählter Nachlaufautomatik, komplett abgeschaltet werden.

Kurzzeit-Wecker

Durch Drücken der Taste! lässt sich der praktische Kurzzeitwecker jederzeit, unabhängig vom Betriebszustand der Haube, nutzen.

In der Anzeige erscheint das blinkende Symbol. Die Numerische Anzeige wechselt von „SPD“ nach „MIN“ und zeigt jetzt die Restzeit bis zum Alarm in Minuten an (Grundeinstellung: 5 Minuten).

Mit den Tasten + und — kann die Zeit bis zum Alarmsignal (Piepton) zwischen 1 und 90 Minuten eingestellt werden, solange das Symbol 📄 blinkt. Nach einigen Sekunden wird das Symbol 📄 dauerhaft angezeigt. Jetzt kann mit + und — wieder die Leistungsstufe gewählt werden.

Die Restlaufdauer des Kurzzeitweckers wird angezeigt.

Nach Ablauf des vorgewählten Zeitraumes ertönt für 20 Sekunden ein akustisches Signal (Piepton), welches aber vorzeitig durch Drücken der Taste 🔒 abgestellt werden kann.

Die Funktion „Kurzzeitwecker“ kann jederzeit vor Ablauf des eingestellten Zeitraums durch Drücken der Taste abgebrochen werden.

Beleuchtung ein-/ ausschalten und regeln

Die Beleuchtung wird durch Drücken der Taste - (Lampen ein / aus) ein- bzw. ausgeschaltet. Beim Einschalten wird die Leuchtstärke allmählich bis zur vollen Leistung gesteigert. Beim Ausschalten wird die Leuchtstärke allmählich ganz (auf „Null“) zurückgeregelt. Solange die Leuchtstärke beim Ein- bzw. Ausschalten erhöht bzw. verringert wird, haben Sie die Möglichkeit, mit den Tasten „+“ bzw. „-“ einzugreifen und die Leuchtstärke Ihren Erfordernissen stufenlos anzupassen.

Wichtiger Hinweis: Nach einer Betriebszeit von 20 Stunden erscheint die Anzeige „FILTER“ um auf die notwendige Reinigung des Metallfettfilters (6) hinzuweisen. Das Löschen der Anzeige „FILTER“ ist im Kapitel „Wartung, Reinigung und Pflege“ beschrieben (Seite 6).

Wartung, Reinigung und Pflege

Achtung:

Vor sämtlichen Wartungs- und Reinigungsarbeiten ist der Netzstecker zu ziehen bzw. die Sicherung auszuschalten oder herauszuschrauben.

Wartungsintervalle

Eine regelmäßige Wartung der Dunstabzugshaube ist unbedingt erforderlich, um die Leistungsfähigkeit des Gerätes über einen langen Zeitraum zu gewährleisten. Wenn der Metallfettfilter mit Fett- und Schmutzpartikeln zugesetzt ist, wird die Funktion des Gerätes stark beeinträchtigt. Innerhalb der Dunstabzugshaube und des Abluftsystems kann es zu unnötigen Fettablagerungen kommen, was im Laufe der Zeit zu einem erhöhten Brandrisiko führen kann.

Der Aktivkohlefilter (nur bei Umluftbetrieb erforderlich) ist weder wasch- noch regenerierbar. Deshalb muss der Aktivkohlefilter in regelmäßigen Abständen ausgetauscht werden. Ersatz-Kohlefilter können Sie bei Ihrem Fachhändler beziehen.

- Reinigungsintervall der Metallfettfilter: alle 2-3 Wochen

entsprechend der Gebrauchshäufigkeit

- Austauschintervall des Aktivkohlefilters: alle 3-6 Monate

entsprechend der Gebrauchshäufigkeit

Die Reinigungs- und Wartungsintervalle sollten generell eingehalten werden, damit sich der Fettdunst nicht an Küchenwänden und -möbeln niederschlagen kann. Wenn der Metallfettfilter bei Umluftbetrieb nicht regelmäßig gereinigt wird, setzt sich auch der Aktivkohlefilter schneller zu und das Gerät verliert an Leistungsfähigkeit.

Reinigung der Haube

• Netzstecker ziehen bzw. die Sicherung ausschalten!
  • Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden!
• Unsachgemäße Reinigung von Edelstahl-Oberflächen führt zu Farbveränderungen und Beschädigungen der Oberflächen!

Außenflächen der Dunstabzugshaube sollten mit einem milden Reinigungsmittel (z.B. Spülmittel) und einem weichen Tuch gereinigt und trockengerieben werden. Agressive Reinigungsmittel, wie z.B. Essigreiniger, Scheuermittel, Schleifgranulat und spitze Gegenstände beschädigen die Oberfläche des Gerätes und sollten daher keinesfalls verwendet werden.

Metallfettfilter reinigen

Netzstecker ziehen bzw. die Sicherung ausschalten!

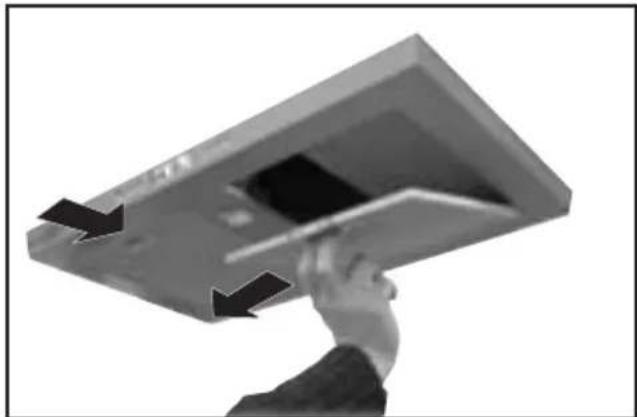

Abnehmen der Metallfettfilter

Griffleiste leicht nach hinten drücken und anschließend Metallfettfilter schräg nach unten herausziehen.

• Die Metallfettfilter in heißem Spülwasser gut einweichen, dann mit einer weichen Bürste reinigen und anschließend mit heißem Wasser gut abbrausen. Eventuell den Vorgang wiederholen.
• Die Metallfilter können auch in der Geschirrspülmaschine bei einem Normalprogramm mit 55°C gereinigt werden.

Hinweis

Beim Reinigen der Metallfettfilter bitte darauf achten, dass das Gitter nicht beschädigt wird. Durch häufiges Reinigen oder die Verwendung von agressiven Reinigungsmitteln können Farbveränderungen auftreten. Diese haben keinen Einfluss auf die Filterfunktion und sind kein Reklamationsgrund!

Nach der Reinigung den trockenen Metallfettfilter mit der Hinterkante voraus in den Rahmen der Haube einsetzen. Filter nach oben klappen, Griffleiste kurz betätigen und Fettfilter in endgültiger Lage einrasten lassen.

Metallfettfilter- Sättigungsanzeige „FILTER“ löschen

Nach erfolgter Reinigung die Anzeige „FILTER“ folgendermaßen löschen:

• Die Taste ^1 (Motor ein/aus) mindestens 3 Sekunden lang gedrückt ahlten. Nach einem kurzen akustischen Signal (Piep-Ton) erflischt die Anzeige „FILTER“. Es ist dabei gleichgültig, ob das Gerät gerade ein- oder ausgeschaltet ist.
• Die Sättigungsanzeige ist zeitgesteuert und erinnert nach 20 Stunden Betriebszeit erneut durch Erscheinen der Anzeige „FILTER“ an die anstehende Reinigung der Metallfettfilter.
• Sollte sich die Anzeige „FILTER“ nicht löschen lassen, trennen Sie die Dunstabzugshaube für etwa 15 - 20 Sekunden vom Netz und wiederholen den Vorgang ggf. noch einmal.

Aktivkohlefilter austauschen

Filter-Typ KSC 100 (nur bei Umluftbetrieb)

1. Netzstecker ziehen bzw. Sicherung ausschalten!
2. Der Aktivkohlefilter ist nach Entfernen der Metallfettfilter sichtbar und zugänglich.

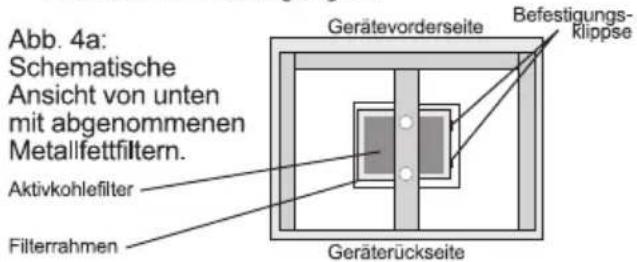

Abb. 4a: Schematische Ansicht von unten mit abgenommenen Metallfettfiltern. Aktivkohlefilter Filterrahmen Gerätevorderseite Befestigung- klippse Geräterückseite

1. Zur Entnahme des Aktivkohlefilters die beiden rechten Befestigungsklippse im Filterrahmen nach rechts ziehen. Der Aktivkohlefilter fällt dann ein Stück nach unten und kann nach rechts entnommen werden (Abb. 4b, 4c).

Abb. 4b:

1. Beim Einsetzen des neuen Aktivkohlefilters bitte darauf achten, dass die Befestigungsnasen des Filters nach links bzw. rechts zeigen.
2. Das Einsetzen des neuen Filters geschieht in umgekehrter Reihenfolge. Filter erst nach links in den Filterrahmen einhängen (Abb. 4d, 4c), dann die rechte Kante des Filters nach oben klappen und im Rahmen einrasten lassen (Abb. 4b).

Abb. 4d:

Bei Umluftbetrieb sollte die Dunstabzugshaube nach Beendigung des Kochvorganges zum Nachtrocknen des Kohlefilters für etwa 10 bis 15 Min. eingeschaltet werden. Bei Hauben mit elektronischer Steuerung kann dazu die Nachlauf-Automatik verwendet werden.

Halogenlampe austauschen

• Netzstecker ziehen bzw. Sicherung ausschalten.
• Nicht direkt in das sehr helle Halogenlicht blicken! Längere Bestrahlung der unbedeckten Haut vermeiden.
  • Die Glasscheibe des Halogenstrahlers ist eine Schutzeinrichtung. Falls sie beschädigt ist, den Strahler nicht mehr verwenden.

Abstand Bei Halogenzinsjahr: kleinerer Abstand zu angesetzlichen Flächen oder bewertbaren Material: 0,5 m

Austauschlampen können über den Fachhandel bezogen werden.

Achten Sie beim Kauf darauf, dass die zulässige Lampenleistung (W-Angabe) und die Angabe der Spannung (V-Angabe) mit den Daten an der verbrauchten Halogenlampe übereinstimmen!

Netzstecker ziehen bzw. Sicherung ausschalten! Entfernen Sie die Metallfettfilter. Drücken Sie den Metallbügel (A) der der Halogenlampenfassung nach unten und nehmen Sie das Leuchtmittel (B) nach einer Vierteldrehung gegen den Uhrzeigersinn heraus. Neues Leuchtmittel (Hochvolt-Halogenlampe 230 V / 50 W / GU 10 oder GZ 10) durch eine Vierteldrehung im Uhrzeigersinn einsetzen.

Abb. 5

So wird das Leucht- mittel entnommen:

t- mpe A B (Abb. ähnlich, Musterbeispiel)

Im Falle einer Störung

Die Haube funktioniert überhaupt nicht:

• Wurde eventuell die Sicherung in der Hausinstallation ausgelöst? Stromversorgung der Haube bzw. Haupt-sicherung überprüfen.
• Ist der Netzstecker eingesteckt?
• Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zurückzusetzen. Warten Sie etwa 15 - 20 Sekunden, bevor Sie den Netzstecker wieder einstecken. Alternativ können Sie auch die entsprechende Netzsicherung für den o.g. Zeitraum aus- und dann wieder einschalten.

Die Leistung ist unzureichend / erhöhtes Betriebsgeräusch:

• Ist der Querschnitt der Abluftleitung ausreichend? (min. ∅ 125 mm)
• Hat sich die Rückstauklappe vom Mauerkasten eventuell verklemmt?
• Falls der Mauerkasten mit einem Fliegengitter versehen ist, dieses bitte entfernen.
  • Sind die Metallfettfilter sauber?
• Der Aktivkohlefilter sollte nicht älter als 6 Monate sein (nur bei Umluftbetrieb).
• Wird, damit kein Unterdruck entsteht, die der Küche entnommene Luftmenge durch genügend frische Zuluft ausgeglichen?

Sollte die Leistung immer noch nicht zufriedenstellend sein, wenden Sie sich bitte an unseren Kundendienst.

Eine Halogenlampe ist ausgefallen:

- Bitte tauschen Sie die Halogenlampe aus. Lesen Sie dazu auf Seite 6 den Abschnitt „Halogenlampe austauschen“.

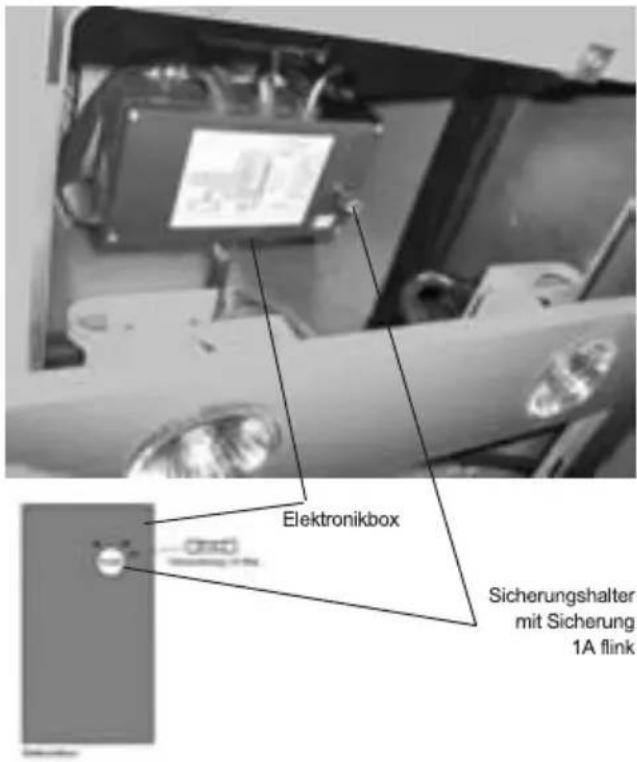

Alle Halogenlampen sind ausgefallen:

- Bei einem Kurzschluss einer Halogenlampe spricht die Schmelzsicherung an. In diesem Fall die defekte Schmelzsicherung durch eine neue Sicherung mit den gleichen Werten (1 A, flink) ersetzen. Der Sicherungshalter befindet sich in der schwarzen Elektronikbox (Abb. 6).

Abb. 6

Elektronikbox Sicherungshalter mit Sicherung 1A flink

In der Anzeige blinkt „FILTER“?

- Nach einer gewissen Betriebsdauer macht die Elektronik den Benutzer darauf aufmerksam, dass der Metallfettfilter gereinigt werden sollte. Nähere Informationen zur geeigneten Vorgehensweise finden Sie im Kapitel „Wartung, Reinigung und Pflege“ auf Seite 6.

Kundendienst

Sollte am Gerät ein technischer Mangel auftreten, setzen Sie sich bitte mit dem ORANIER-Kundendienst telefonisch in Verbindung:

Für Deutschland: 0 64 62 / 9 23-355

Für Österreich: <43> 07 32 / 66 01 88

Für die Schweiz: <41> 81-2 53 70 71

Bitte beachten Sie:

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefonnummer (ggf.Telefaxnummer, eMail-Adresse)
3. Wann kann unser Kundendienst Sie besuchen?
4. Alle auf dem Typenschild enthaltenen Angaben (Doppel auf der Titelseite dieser Anleitung)
5. Kaufdatum (Kaufbeleg)
6. Eine möglichst genaue Beschreibung des Problems oder Ihres Service-Wunsches.

ORANIER In verberateln am, Verfallen 16.10.2023 Gesamtus Typ Modell Serien-Nr. Motorleistung Beleuchtung Gesamt Leistung Spannung/Frequenz Stromaufnahme Abluftanschluss Fa.-Nr. E-Nr. 0075 EN CE

Garantie

Ausführliche Garantie-Informationen finden Sie auf Seite 15 dieser Bedienungsanleitung.

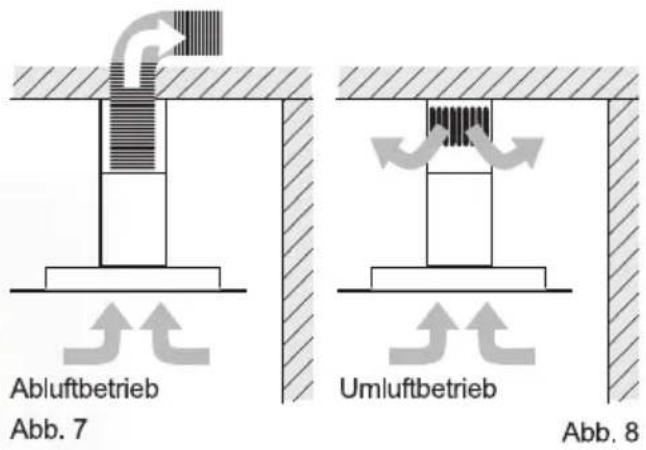

Abluft- oder Umluftbetrieb?

Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über ein Abluftsystem mit Mauerkasten ins Freie geführt. Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückständen und Gerüchen befreit und wieder in die Küche ausgeblasen. Zur Bindung der Gerüche müssen unbedingt Aktivkohlefilter in der Dunstabzugshaube eingesetzt werden. Die Betriebsart wird nur dann eingesetzt, wenn keine Möglichkeit besteht die Abluft nach außen zu leiten.

Der Einsatz eines Aktivkohlefilters erhöht den Saugwiderstand des Gebläses, d.h. der Luftdurchsatz verringert sich bei zunehmender Luftgeschwindigkeit. Das typische Luftströmungsgeräusch erhöht sich dadurch ebenfalls.

Werkseitig wird die Haube ohne Aktivkohlefilter ausgeliefert, d.h. sie ist für Abluftbetrieb vorgesehen. Aktivkohlefilter können Sie über Ihren Fachhändler beziehen.

Abluftbetrieb Abb. 7 Umluftbetrieb Abb. 8

Hinweise zu baulichen Voraussetzungen

Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachten Sie bitte folgende Hinweise:

• In Aufstellräumen ohne offene Feuerstelle sollte der Querschnitt der Zuluftöffnung mindestens so groß wie der Abluftquerschnitt sein, damit kein Unterdruck entsteht und die Haube gut funktioniert.
• Wichtig: In Wohnungen mit offenen Feuerstellen wie z.B. Kachelöfen, Kohleöfen, Kamine o.ä. muss grundsätzlich eine ausreichende Frischluftzufuhr sichergestellt sein. Dies geschieht am besten durch einen Ab- und Zuluftmauerkasten oder einen Fensterkippschalter. Vor Inbetriebnahme muss die Dunstabzugshaube von einem Kaminkehrermeister abgenommen werden.

Grundsätzlich soll von dem Abluftquerschnitt der dreifache Querschnitt für die Zuluftleitung vorgesehen werden. Dabei ist der gesamte Lüftungsverbund der Wohnung zu beachten (Raumvolumen, Fensterdichtigkeit usw.). Notwendige Informationen zu den lufttechnischen Vorkehrungen sind vom zuständigen Kaminkehrermeister einzuholen.

• Die Haube darf auf keinen Fall an einen in Betrieb befindlichen Rauch- oder Abgaskamin anderer Geräte (Boiler, Kessel, Öfen etc.) angeschlossen werden. Es darf auch kein Schacht verwendet werden, welcher der Be- und Entlüftung von Räumen mit Feuerstätten dient.
• Bei Anschluss an stillgelegte Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Kaminkehrermeisters einzuholen.

In jedem Fall sind die jeweiligen Länder-Bauvorschriften zu beachten!

Wichtige Hinweise

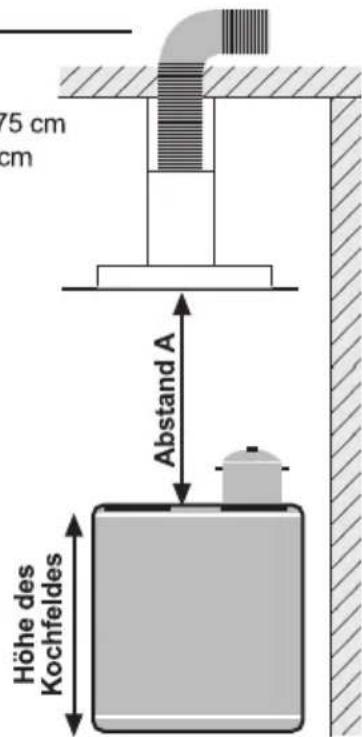

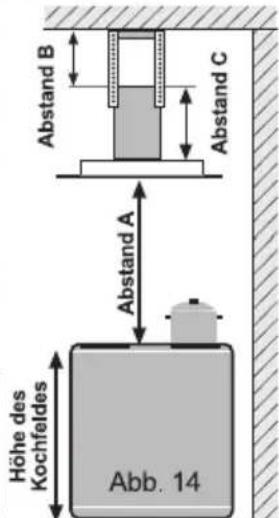

• Aus Sicherheitsgründen muss der Abstand zwischen Haubenunterseite und Kochfläche bei Elektrokochstellen mindestens 65 cm und bei Gaskochstellen mindestens 75 cm betragen.
• Vor dem elektrischen Anschluss ist zu prüfen, ob die auf dem Typenschild angegebene Spannung mit der vorhandenen örtlichen Netzspannung übereinstimmt. Das Typenschild befindet sich im Inneren der Haube und wird nach dem Abnehmen der Metallfettfilter sichtbar.
• Bei Abluftbetrieb muss das Abluftsysten einen Durchmesser von mindestens 125 mm aufweisen. Um optimale Lüfterleistung und geringes Betriebsgeräusch zu gewährleisten, wird ein Durchmesser von 150 mm empfohlen.

- Beim Verlegen der Abluftleitung sollte folgendes beachtet werden:

• kurze, gerade Abluftstrecken wählen.
• möglichst wenige Rohrbögen verwenden.
• Verlegen der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen.

• Abluftkästen und Rohre mit ∅ 100 mm und kleiner sind ungeeignet.

• Die Haube soll an einer gemauerten Wand befestigt werden. Holzwände o.ä. sind ungeeignet, da diese bei eingeschaltetem Gebläsemotor als Resonanzkörper wirken und dadurch hohe Betriebsgeräusche verursachen.

• Keine Kunststoff-Flex-Abluftschläuche verwenden, da sonst eventuell unerwünschte Luftlaufgeräusche wie z.B. Rascheln, Rattern usw. entstehen können.
• Beim Bohren der erforderlichen Dübel-Löcher ist Sorge zu tragen, dass in der Wand verlaufende Leitungen (Strom, Gas, Wasser) nicht beschädigt werden können.

Elektroanschluss

• Die Dunstabzugshaube wird ab Werk mit Anschlussleitung und Netzstecker ausgeliefert. Sie kann an jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose (230 V / 50 Hz Wechselspannung) angeschlossen werden.
• Falls die verwendete Steckdose nach Montage der Haube nicht mehr frei zugänglich ist, muss der verwendete Stromkreis zum Zwecke von Wartungsarbeiten abgeschaltet werden können.
  • Das Gerät entspricht Schutzklasse 1

Abstand A:

Elektrokochstelle 65 - 75 cm Gaskochstelle 75 - 85 cm

75 cm cm Abstand A Höhe des Kochfeldes

Abb. 9

Übersicht Lieferumfang

1 - Netzstecker
2 - Teleskopschacht (2 Halbschalen)
3a - Grundschacht-Halbschale (mit Haken)
3b - Grundschacht-Halbschale (mit Langlöchern)
4 - Haubenkörper
8 - Glasscheibe
11 - Abluftstutzen
12 - Motorblock
13 - Schraube M5x20 mm mit Zahnscheibe
14 - Schraube M4x12 mm mit Distanzhülse
15 - Schraube 5x50 mm
16 - Dübel 8 mm
17 - Schraube 3,5x10 mm
20 - Reduzierstück 150/125 mm
21 - Deckenplatte
22 - Stabilisierungsstrebe
23 - Montagewinkel
24 - Blechhaken

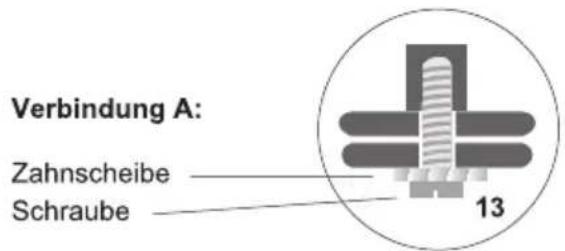

Verbindung A: Zahnscheibe Schraube 13

Abb. 10

Bauliche Voraussetzungen: Die Decke, an der die Haube befestigt werden soll, muss unbedingt ausreichend stabil und für die Montage geeignet sein.

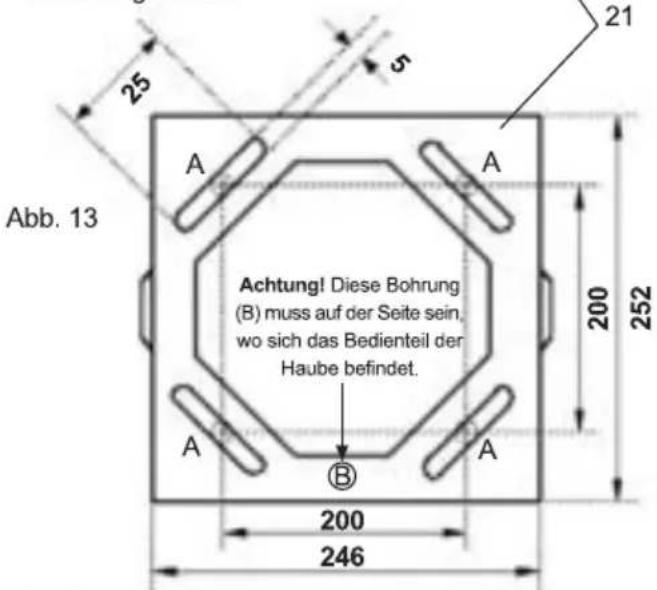

Halten Sie die Deckenplatte (21, Abb. 12 und 13) an die Decke und zeichnen Sie die Lage der 4 Bohrungen A an. Zur korrekten Lage muss die Bohrung B nach vorne zum Bedienteil weisen.

Markieren Sie jeweils in der Mitte der Langlöcher, damit die Lage der Deckenplatte (21) ggf. etwas korrigiert werden kann.

Die vier Befestigungslöcher müssen ca. ein Quadrat mit 200 mm Seitenlänge bilden.

Abb. 13 25 5 21 Achtung! Diese Bohrung (B) muss auf der Seite sein, wo sich das Bedienteil der Haube befindet. 200 252 A A A 200 246

An den so markierten Stellen der Decke die Bohrungen (8 mm) vornehmen, Dübel (16) einsetzen und die Deckenplatte (21) mit vier Schrauben (15) und Unterlegscheiben befestigen. Das Befestigungsmaterial befindet sich im mitgelieferten Zubehörbeutel.

Unter Beachtung des Mindestabstandes (siehe Seite 9, Abb. 9) die Einbauhöhe der Haube ermitteln. Die Höhe der montierten Haube wird im nächsten Schritt durch die Montage der vier Montagewinkel (23) am Motorkasten (12) bestimmt (Abb. 14). Zu diesem Zweck sind die Montagewinkel (23) mit ausreichend Bohrungen versehen. Abstand B = Raumhöhe - Kochfeldhöhe

- Abstand A - Abstand C

(Abstand C = Höhe des Hauben-

körpers mit Motorkasten, hier 405 mm)

Abstand B Abstand C Abstand A Höhe des Kochfeldes Abb. 14

Abluftstutzen montieren

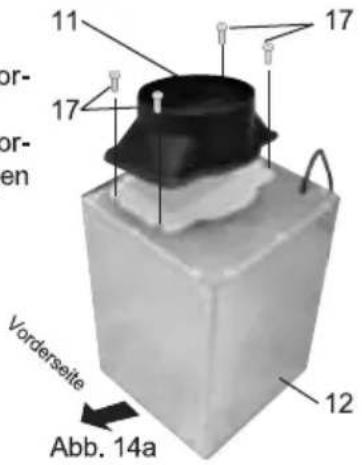

Setzen Sie den Abluft- stutzen (11) auf die vorgesehene Öffnung auf der Oberseite des Motor- blocks (12) und befestigen Sie den Stutzen mit 4 Schrauben 3,5x10 mm (17) (Abb. 14a).

11 17 17 Vorderseite 12 Abb. 14a

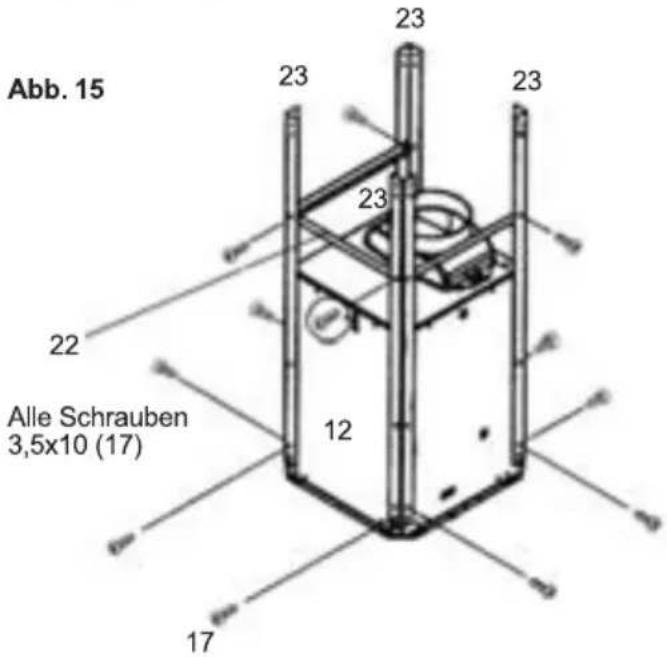

Jeden der vier Montagewinkel (23) mit mindestens 2 Schrauben (17) am Motorkasten (12) befestigen.

Um die Stabilität der Konstruktion weiter zu erhöhen, ist noch die Stabilisierungsstrebe (22) mit insgesamt 4 Schrauben (17) an den Montagewinkeln (23) zu befestigen (Abb. 15)

Abb. 15 23 23 23 22 Alle Schrauben 3,5x10 (17) 12 17

Deckenmontage (Fortsetzung)

Der Motorkasten (12) wird wie folgt an der Deckenplatte (21) befestigt (Abb. 16):

Motorkasten (12) mit den montierten Montagewinkeln (23) an die befestigte Deckenplatte (21) heben und einsetzen.

Zur sicheren Befestigung je 2 Schrauben 3,5x10 (17) an jeder Ecke der Deckenplatte (21) einsetzten und festziehen (Abb. 17).

Abb. 16

Deckenplatte (21) 17 17 Montagewinkel (23)

Abb. 17

Haubenkörper montieren

Die beiden Blechhaken (24) am Haubenkörper (4) mit jeweils einer Schraube 3,5x10 (17) anschrauben (Abb. 18a).

Abb. 18a
Vorderseite

17 24 E 24 E 17

Rückseite

Den Haubenkörper (4) mit den beiden Blechhaken (24) in den Schlitzen des Motorblocks einhängen und mit 4 Schrauben M5x20 (13) befestigen (Abb. 18b)

Haubenkörper montieren (Fortsetzung)

Abb. 18b
Abbildung ähnlich (Modellbeispiel)

17 Verbindung A 13 Blechhaken (24)

Haubenkörper (4) und Motorblock (12) zusammenschrauben. Für Verbindung A die 4 Schrauben M5x20 mm (13) und die dazugehörigen Zahnscheiben verwenden.

Interne elektrische Verbindungen herstellen

Die Kabel für die Beleuchtung mit den beiden weißen zweipoligen Steckern verbinden.

Graue Anschlussbox öffnen. Dazu den Deckel wie in Abb. 19 zusammendrücken und abheben. Danach den Pfostenstecker mit Flachbandkabel vom Bedienteil in die dafür vorgesehene Buchse einstecken (Abb. 20). Deckel wieder aufsetzen und mit etwas Nachdruck einrasten lassen (Abb. 21). Die interne Verkabelung ist damit abgeschlossen (Abb. 22).

Abb. 19 Anschlussbox öffnen...

2-poliger Verbindungsstecker für Beleuchtung

Abb. 20
einstecken...

Abb. 21 Anschlussbox schließen...

Glasscheibe montieren

Glasscheibe (8) vorsichtig von unten an den Haubenkörper (4) anlegen. Verchromte Distanzhülsen (14) in die Befestigungsbohrungen der Glasscheibe (8) einsetzen und mit den Schrauben M4x12 mm befestigen. (siehe auch Abb. 11, Seite 10)

Netzanschluss herstellen

Stecken Sie den Netzstecker des Gerätes in die Steckdose ein. Nachdem alle Montagearbeiten beendet sind, können Sie den Strom für die Steckdose der Dunstabzugshaube wieder einschalten.

Luftschlauch montieren

(nur bei Abluftbetrieb)

Verwenden Sie für die Verbindung mit dem Wand-durchbruch ein Kunststoffrohr oder einen Abluftschlauch ∅ 150 mm (min. ∅ 125 mm, nicht im Lieferumfang).

Wichtig: Der Abluftanschluss muss vor Befestigung der Dunstabzugshaube fertiggestellt sein!

Rohr bzw. Schlauch auf die benötigte Länge zuschneiden. Der Schlauch darf nicht geknickt werden. Rohr/Schlauch auf der einen Seite am Anschlussstutzen der Dunstabzugshaube und an der anderen Seite am Abluftanschluss in der Wand verbinden.

Wichtig: Wird die Abluft zu einer Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen oder einer Rückschlagklappe (nicht im Lieferumfang) versehen werden. Beauftragen Sie damit den Fachbetrieb der den Wand-durchbruch vornimmt.

Schachtmontage

Schutzfolien entfernen. Den aus Grundschacht (3) und Teleskopschacht (2) bestehenden Schacht folgendermaßen zusammensetzen:

Teleskopschacht:

Bei Umluftbetrieb: den Teleskopschacht (2) so montieren, dass die Luftaustrittsschlitze oben sind.

Bei Abluftbetrieb: den Teleskopschacht (2) mit den Luftaustrittsschlitzen nach unten montieren. Die Luftaustrittsschlitze werden dann verdeckt.

Zur Montage des Teleskopschachtes (2) eine der beiden Halbschalen mit lediglich 1 Schraube (17) an der Deckenplatte provisorisch befestigen. Dann die zweite Halbschale auf der gegenüberliegenden Seite ergänzen. Zweite Halbschale ebenfalls mit Schraube (17) befestigen. Jetzt die erste Schraube (17) der ersten Halbschale wieder herausdrehen und beide Halbschalen überlappend positionieren. Erste Schraube (17) wieder eindrehen und beide Schrauben (17) festziehen (Abb.18, Seite 12).

Grundschacht:

Die erste Grundschacht-Halbschale (3a) in den Haubenkörper einsetzen. Darauf achten, dass die Haken nach oben zeigen (Abb. 24).

Die senkrechten Rillen auf der linken und rechten Seite des Teleskopschachtes (Überlappung der beiden Halbschalen) dienen als Führung für die beiden Grundschachtteile.

Die zweite Grundschacht-Halbschale (3b) von oben nach unten mit den Langlöchem in die Haken der ersten Halbschale (3a) einrasten lassen (Abb.24).

Abschließend die 4 Metallfettfilter (6) in den Aufnahme-rahmen einsetzen.

Abb. 24

3a (Haken zeigen nach oben!) 1. 2. 3b

Inbetriebnahme

Nach vollständiger Montage der Haube:

• Bitte alle Kartonagen aus der Haube entfernen und alle Schutzfolien auf den Edelstahlflächen abziehen.
• Einen Funktionstest durchführen (siehe Kapitel „Bedienung der Haube“, Seite 4).
• Dem Kunden diese Bedienungsanleitung übergeben und ihn speziell auf das Löschen der Sättigungsanzeige (blinkende Anzeige „FILTER“) hinweisen (siehe Kapitel „Wartung, Reinigung und Pflege“, Seite 6).

Technische Daten

Spannung:

230 V ~

Frequenz:

50 Hz

Motorleistung:

240 W

Anzahl der Leistungsstufen:

5

Beleuchtung:

2 x 50 W

(Halogenlampen 230V / 50W / GU 10 oder GZ 10)

Gesamtleistung:

340 W (Anschlusswert)

Stromaufnahme:

max. 1,55 A

Schutzklasse:

1

Lautstärke (Schalldruck):

(Leistungsstufe 1)

42 dB(A)

Länge Netzanschlusskabel:

1,0 m

Abluftanschluss:

150 mm ∅

Nachlaufautomatik:

Nachlaufzeit zwischen

1 und 90 min frei wählbar

Kurzzeitwecker:

Zeit zwischen

1 und 90 min frei wählbar

Abb. 25 Abmessungen Tivano Isola

280 275 340 10 600 Min: 780 Max: 1000 53 650 600-900

Hinweise zur Entsorgung

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet:

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig!

• Entsorgen Sie dieses Gerät im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.
  • Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
• Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den örtlichen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produktes zu erhalten.
• Sortieren Sie die Verpackung vor der Entsorgung nach Materialarten wie z.B. Karton (Papier), Plastikfolie usw.
• Sie leisten damit einen wertvollen und positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen.
• Im unsortierten Siedlungsmüll könnte ein solches Gerät diesbezüglich negative Konsequenzen haben.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.

2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen ORANIER-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER-Gerätes unserem Kundendienst angezeigt werden.

Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.

1. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.

2. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

3. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

4. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

- Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emallierten oder kachelglasierten Teilen ist kein Qualitätsmangel. - Falsche Größenwahl.

- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schomsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

- Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.

- Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

- Verschleiß der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

ORANIER Heiz- und Kochtechnik GmbH Weidenhäuser Str. 1 - 7 35075 Gladenbach

Die Welt des Kochens und des Heizens – Tradition und Fortschritt

KOCHTECHNIK

Einbauherde Gas oder Elektro: in modernem oder nostalgischem Design
Einbau-Gas-Kochmulden
☐ Glaskeramik-Kochfelder mit Bedienung über Herd oder Touch-Control
Gas-CERAN®-2000: Gasbeheiztes CERAN®-Feld mit energiesparender Kochtechnik und Gasherd mit elektronischer Steuerung
☐ Gourmet-Koch-Backstationen 90 und 100 cm: Ausführung mit Gaskochfläche, Gas- oder Elektrobackofen
□ Dunstabzugsgeräte: Wand- und Kochinselhauben sowie Flachlüfter 60 und 90 cm
Kühl- und Gefriergeräte
□ Geschirrspülautomaten
Standherde Gas und Elektro
Gas-Heiz- und Kochherde
Gas-Zusatzherde

HEIZTECHNIK

Kaminöfen für Holz und Gasbefeuerung
Gasheizautomaten
Ölófen
Dauerbrandöfen für Holz und Kohle

ORANIER 90 JEHRE HEIZEN KOCHEN

ORANIER produziert und vertreibt seit Jahrzehnten Produkte, die sich durch Qualität und Design auszeichnen.
