Produkttyp	Einbau-Backofen
Marke	Oranier
Modell	EBG 9896 04
Energieeffizienzklasse	A
Innenraumvolumen	75 l
Innenraumabmessungen (B x T x H)	607 x 390 x 335 mm
Außenabmessungen (B x T x H)	893 x 538 x 477 mm
Temperaturbereich	50 °C – 250 °C
Anschlusswert	3,5 kW
Spannung	230 V ~
Absicherung	16 A
Anzahl der Heizarten	7 (Heißluft Plus, Ober- und Unterhitze, Grill, Grill-Bratsystem, Pizzastufe, Auftauen, Beleuchtung)
Steuerung	Elektronische Zeitschaltuhr mit Timer, Gar-Dauer, Gar-Ende, manuell
Ofenbeleuchtung	25 W, Sockel E14, bis 300 °C
Kühlventilator	Automatisch ein/aus bei 60 °C Gehäusetemperatur
Reinigung	Manuell mit Spülmittellauge, keine aggressiven Reiniger oder Dampfstrahler
Garantie	24 Monate Werksgarantie

Häufig gestellte Fragen - EBG 9896 04 ORANIER

Wie stelle ich die Uhrzeit am Backofen ein?

Drücken Sie gleichzeitig die Tasten Gar-Dauer und Gar-Ende. Stellen Sie dann mit den Tasten + oder - die aktuelle Uhrzeit ein. Ohne eingestellte Uhrzeit ist der Backofen nicht betriebsbereit.

Wie verwende ich den Kurzzeitmesser (Timer)?

Drücken Sie die Taste Timer und geben Sie mit + / - die gewünschte Zeit ein. Nach Ablauf ertönt ein Signalton, der durch Drücken einer beliebigen Taste ausgeschaltet wird.

Wie programmiere ich den automatischen Betrieb mit Gar-Dauer und Gar-Ende?

Drücken Sie zuerst Gar-Dauer und stellen Sie die Garzeit ein. Danach drücken Sie Gar-Ende und stellen die Uhrzeit ein, zu der der Ofen ausschalten soll. Der Backofen schaltet automatisch ab. Stellen Sie nach Programmende alle Drehregler auf 0 und drücken Sie Manuell.

Welche Heizarten stehen zur Verfügung?

Der Backofen bietet 7 Heizarten: Heißluft Plus, Ober- und Unterhitze, Grill, Grill-Bratsystem, Pizzastufe, Auftauen und Beleuchtung. Die Auswahl erfolgt über den Heizarten-Wahlschalter.

Wie reinige ich den Backofen richtig?

Reinigen Sie den Innenraum nach jedem Gebrauch mit einem weichen Tuch und warmer Spülmittellauge. Bei hartnäckigen Verschmutzungen verwenden Sie spezielle Backofenreiniger. Keine Scheuermittel, scharfen Reiniger oder Dampfstrahlgeräte verwenden.

Wie wechsle ich die Ofenbeleuchtung aus?

Trennen Sie das Gerät vom Stromnetz. Legen Sie ein Tuch in den Ofen. Schrauben Sie die Glasabdeckung ab, tauschen Sie die Lampe (25 W, E14, bis 300 °C) aus und montieren Sie die Abdeckung wieder. Schließen Sie das Gerät wieder an.

Was bedeuten die Symbole auf dem Heizarten-Wahlschalter?

Die Symbole sind (von links nach rechts): Beleuchtung (Lampe), Grill-Bratsystem (Braten mit Grill), Ober- und Unterhitze (zwei Striche oben und unten), Grill (gezackte Linie), Heißluft Plus (Lüfter), Pizzastufe (Pizza-Symbol) und Auftauen (Schneeflocke).

Der Backofen heizt nicht – was kann ich tun?

Prüfen Sie zuerst, ob die Uhrzeit eingestellt ist. Ohne Uhrzeit ist der Ofen gesperrt. Überprüfen Sie den Thermostat und den Heizarten-Wahlschalter. Stellen Sie sicher, dass der Ofen richtig angeschlossen ist und die Sicherung nicht ausgelöst hat.

Kann ich die Backofentür ausbauen?

Ja, die Tür kann zur Reinigung leicht ausgebaut werden. Öffnen Sie die Tür vollständig, heben Sie die beiden Hebel an den Scharnieren an, schließen Sie die Tür bis zur ersten Einrastung, heben Sie sie dann nach oben und außen ab. Zum Wiedereinbau setzen Sie die Scharniere ein und bringen die Hebel wieder in Schließstellung.

Welche Garantie gilt für den Oranier Backofen?

Oranier gewährt eine 24-monatige Werksgarantie ab Übergabe des Geräts (Kaufbeleg erforderlich). Sie deckt Material- und Verarbeitungsfehler. Emailleschäden müssen innerhalb von 2 Wochen gemeldet werden. Transportschäden und Verschleißteile sind ausgeschlossen.

BEDIENUNGSANLEITUNG EBG 9896 04 ORANIER

Einbau-Backofen EBG 9896 04

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben!

ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein:

Kundenservice / Ersatzteile

eMail

[e-mail]

Zentrale Küchentechnik

Telefon	0 64 62 / 9 23-355
Telefax	0 64 62 / 9 23-359

Zentrale Heiztechnik

Telefon	0 64 62 / 9 23-360
Telefax	0 64 62 / 9 23-369

Alle Dienste sind erreichbar

Mo - Do	7.30 - 17.00 Uhr
Fr	7.30 - 15.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per eMail oder Telefax mit.

Ländervertretungen:
Österreich

ORANIER Heiz- und Kochtechnik GmbH

Niederlassung Österreich

Dürrnberger Straße 5 · 4020 Linz

Telefon	<43> 07 32 / 66 01 88
Telefax	<43> 07 32 / 66 02 23
eMail	[e-mail]

Schweiz

Gas-Center Chur	M. Honegger AG
Sägenstraße 75	7000 Chur

Telefon	<41> 81-2 53 70 71
Telefax	<41> 81-2 53 73 31
eMail	[e-mail]

Luxemburg

Energus SA

40, rue Rangwee · 2412 Luxembourg

Telefon	<352> 40 83 80
Telefax	<352> 40 83 81
eMail	[e-mail]

Inhaltsverzeichnis

Ihr Gerät im Überblick	3
Bedienelemente	3
Funktionssymbole
Heizarten Wahlschalter	4

Erstmalige Benutzung	5
- Umweltverträglichkeit	5
- Kühlventilator	5

Betriebsanleitung	6
- Konventionelles Backen	6
- Heißluft	6
- Ober- und Unterhitze m. Umluft	6
- Auftauen	6
- Grill, Großflächengrill	7
- Grill-Bratsystem	7
- Pizzastufe	7

Elektronische Zeitschaltuhr	8
- Manueller Betrieb	8
- Kurzzeitmesser	8
- Halbautomatischer Betrieb
- Automatischer Betrieb	8
- Programmierfehler	8
- Signalton einstellen / ändern	8

Reinigung	9
Auswechseln der Ofenbeleuchtung	9
Ausbau der Ofentür	9

Einbau des Backofens

10

Elektrischer Anschluss	11
- Sicherheitshinweise	11
- Austausch der Netzanschlussleitung	12

Technische Daten und Abmessungen

13

Hinweise zu Entsorgung	14
ORANIER-Werksgarantie	15

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen (siehe Hinweis Seite 14).

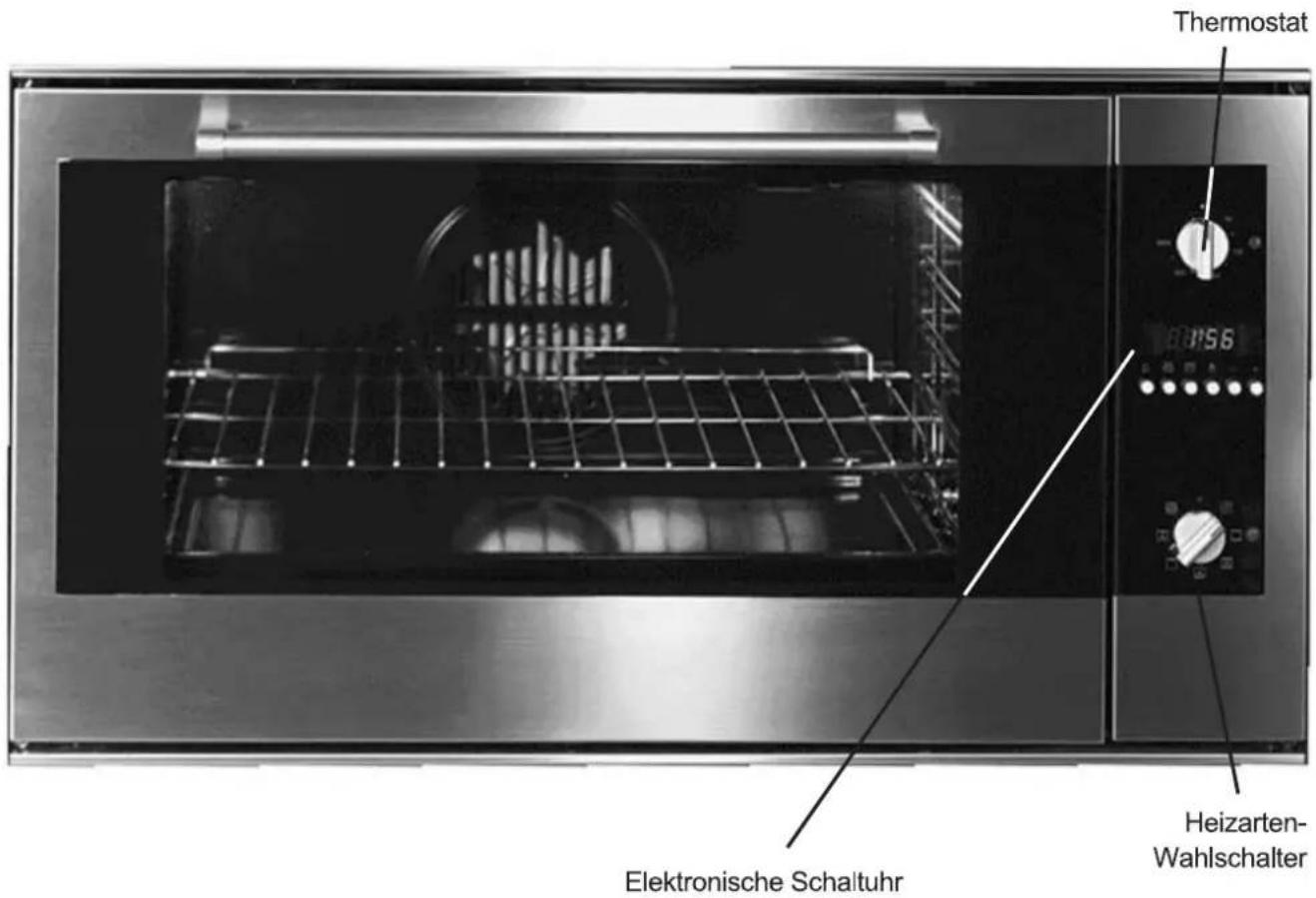

Ihr Gerät im Überblick

Thermostat Elektronische Schaltuhr Heizarten-Wahlschalter

Bedienelemente

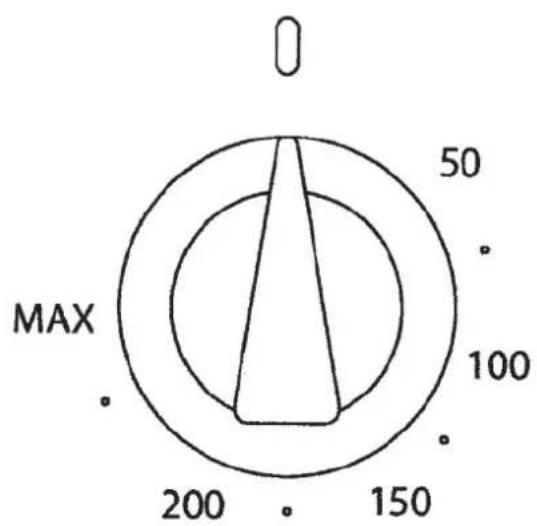

Thermostat

Temperaturregler mit dem Sie die, je nach Gargut, erforderliche Garraumtemperatur zwischen 50°C und 250°C einstellen können.

Heizarten-Wahlschalter

Mit diesem Wahlschalter bestimmen Sie die gewünschte Beheizungsart des Garraumes. Anzahl und Art der Betriebsarten sind von Modell zu Modell unterschiedlich. Abb. ähnlich.

ahnlich.

Bedienelemente

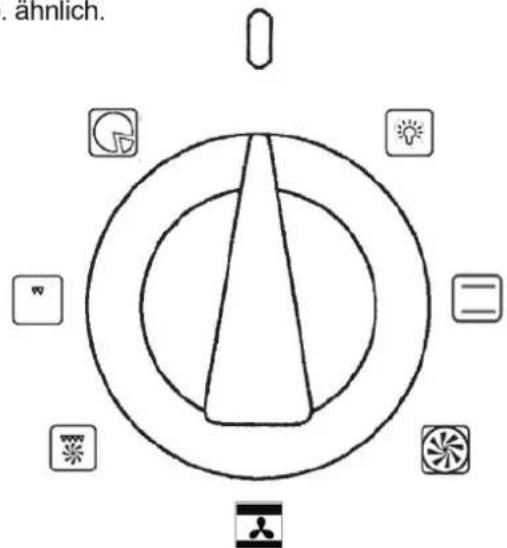

Funktionssymbole Heizarten-Wahlschalter

Beleuchtung

Während des Betriebs immer eingeschaltet.

Grill-Bratsystem

Einstellung des Thermostates auf das Symbol „Grill-Bratsystem“. Großflächiger Grill. Einstellung des Thermostates auf 250°C.

Ober- und Unterhitze kombiniert

Einstellung des Thermostates von 50°C bis MAX.

Grill

Das Grill-Heizelement ist eingeschaltet. Einstellung des Thermostates von 50°C bis 250°C.

Heißluft Plus

Einstellung des Thermostates von 50°C bis MAX.

Pizzastufe

Ober- und Unterhitze mit Umluft.

Einstellung des Thermostates von 50°C bis 250°C.

ERSTMALIGE BENUTZUNG

Der Backofen muss gründlich gereinigt werden. Wie auf der Abbildung dargestellt, bei den Öfen mit glatten Wänden die seitlichen Backbleche herausnehmen. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fetthaltigen Fertigungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten.

Wichtig:

Als Sicherheitsvorkehrung muss vor jeder Reinigung des Backofens immer das Stromnetz abgeschaltet werden. Zum Reinigen dürfen keine sauren oder alkalischen Substanzen verwendet werden (wie z.B. Zitronensaft, Essig, Salz usw.). Chlorhaltige Produkte, sowie Säuren oder Scheuermittel sind ebenfalls zu vermeiden, dies gilt vor allem für die Reinigung der emaillierten Wände.

UMWELTVERTRÄGLICHKEIT

Als Beitrag zum Umweltschutz wurde die Dokumentation dieses Gerätes auf chlorfrei gebleichtes oder Recycling-Papier gedruckt.

Bei der Verpackung wurde auf deren Umweltverträglichkeit Wert gelegt; sie kann gesammelt und recycelt werden, da es sich um umweltschonendes Material handelt. Durch Recycling der Verpackung wird zur Reduzierung des Rohstoffverbrauchs und des Volumens von Industrie- und Hausmüll beigetragen.

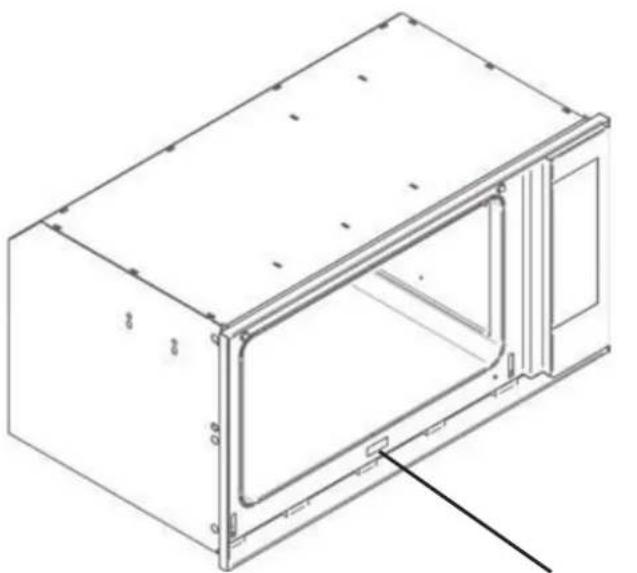

Kühlventilator

Ein Kühlventilator befindet sich auf der oberen Seite des Backofens und dient zur Kühlung sowohl des Einbaumöbels als auch der Backofentür. Der Ventilator schaltet sich selbsttätig ein, wenn das äußere Gehäuse des Backofens eine Temperatur von 60°C überschreitet. Wird der Backofen z.B. auf 200°C eingestellt, schaltet sich die Kühlung nach etwa 10 Minuten ein.

Der Ventilator schaltet sich selbsttätig aus, wenn das äußere Gehäuse des Backofens eine Temperatur von 60°C wieder unterschreitet, z.B. schaltet sich die Kühlung nach Betrieb auf 200°C nach etwa 30 Minuten aus.

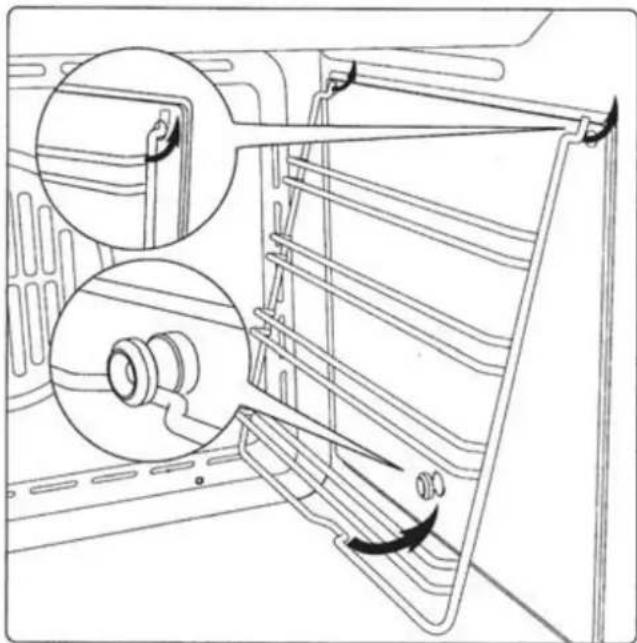

Seitliche Reeling einhängen

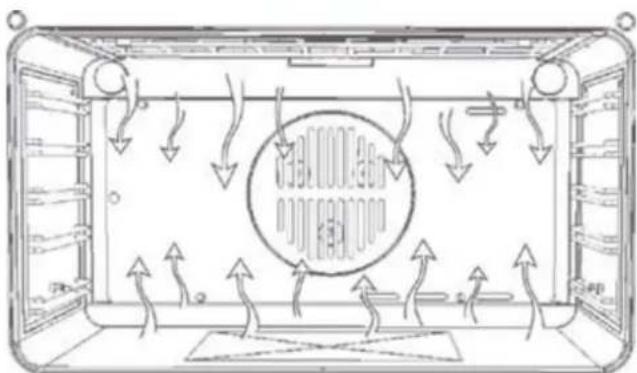

Klassisches System, bei dem Unter- und Oberhitze verwendet wird, welches für das Garen nur eines Gerichts geeignet ist.

Die Speisen sollten möglichst erst eingeschoben werden, wenn der Backofen die vorgegebene Temperatur erreicht hat, das heißt, nach Erlöschen der Kontrolllampe. Wenn die Unter- oder Oberhitze gegen Ende des Backvorgangs erhöht werden muss, ist der Schalter des Thermostates auf die jeweilige gewünschte Temperatur einzustellen.

Während des Backvorgangs sollte die Ofentür möglichst wenig geöffnet werden.

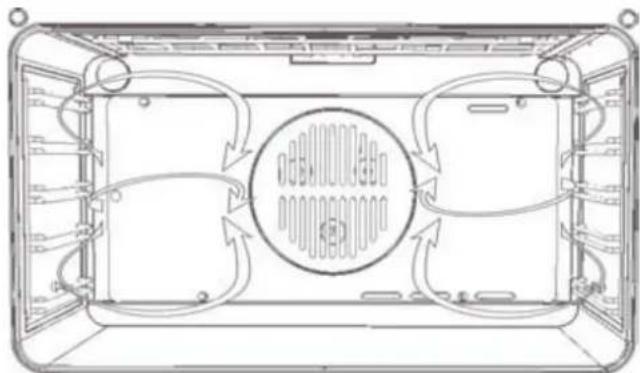

Heißluft

Ober- und Unterhitze mit Umluft

Bei diesen Gararten verteilt der Ventilator, der sich im hinteren Ofenteil befindet, heiße Umluft gleichmäßig im Ofen, wobei die Garzeit geringer als beim konventionellen Backen ist.

Diese Gararten eignet sich zum gleichzeitigen Garen auf mehreren Einschubebenen, auch von Speisen unterschiedlicher Art (Fisch und Fleisch usw.). Ein Vorheizen des Ofens ist eigentlich nicht notwendig, aber für Patisserie dennoch empfehlenswert.

Ober- und Unterhitze

Falls eine der Umluftfunktionen ausgewählt und der Thermostat auf Null gestellt wird, führt der Ventilator Kaltluft in den Ofen und fördert das schnelle und schonende Auftauen von Tiefkühlkost.

Betriebsanleitung

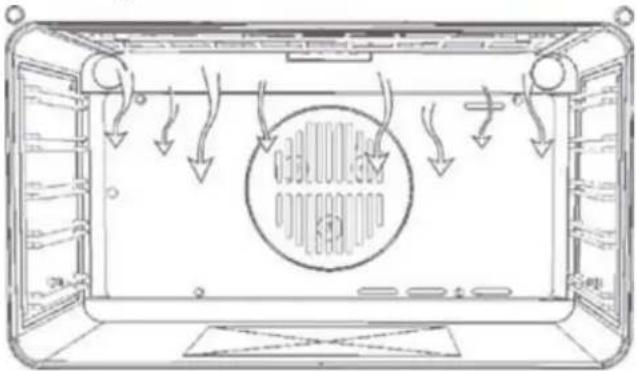

Grill, Grill-Bratsystem

Die direkte Infrarot-Strahlungshitze grillt flaches Grillgut wie Steaks, Würstchen oder Fisch auf der gesamten Fläche besonders gut.

Auch ideal geeignet zum Überbacken von Toasts.

Das Grill-Bratsystem eignet sich besonders zum Zubereiten von großen Fleischstücken (Braten):

Bereits bei 165°C schließen sich die Fleischporen. Da Fett erst bei 172°C anfängt zu spritzen, bleibt der Garraum sauber.

Da die erhitzte Luft gleichmäßig um das Grillgut zirkuliert, können Sie alle Fleischgerichte bei 165°C schonend zubereiten. Der gleichzeitige Einsatz des Grills sorgt für eine appetitliche Bratenkruste.

Bestens geeignet, wenn der Boden knusprig und der Belag saftig bleiben soll. Ideal für Pizza und Obstkuchen.

Elektronische Zeitschaltuhr

Einstellen der Uhr

Vor der ersten Inbetriebnahme oder nach einem Stromausfall blinkt die Anzeige der Zeitschaltuhr. Es ist zum Betrieb des Backofens unbedingt erforderlich die Uhrzeit einzustellen um den Herd freizuschalten. Kein Betrieb ohne eingestellte Uhrzeit!

Zur Einstellung der Uhrzeit die Tasten Gar-Dauer und Gar-Ende zusammen drücken. Gleichzeitig mit den Tasten Plus oder Minus die aktuelle Uhrzeit einstellen.

Manueller Betrieb

Für unbestimmte Garzeiten die Taste Manuell drücken. Alle Automatikfunktionen sind außer Betrieb.

Kurzzeitmesser (Timer)

Taste Timer drücken und mit den Tasten Plus / Minus den gewünschten Kurz-Zeitraum eingeben. Nach Ablauf des Kurz-Zeitraumes ertönt ein Signalton, der durch das Drücken einer beliebigen anderen Taste beendet werden kann.

Bei automatischem und halbautomatischem Betrieb muss noch der Thermostat auf die gewünschte Temperatur und der Backofenwahlschalter auf die gewünschte Beheizungsart gestellt werden.

Halbautomatischer Betrieb (Gar-Dauer)

Für bestimmte Garzeiten. Taste Gar-Dauer drücken und mit den Tasten Plus / Minus die erforderliche Garzeit (Gar-Dauer) einstellen.

Nach Ablauf der eingestellten Garzeit ertönt ein Signalton und der Backofen wird ausgeschaltet. Den Drehregler des Thermostates und des Betriebsarten-Wahlschalters auf 0 stellen und dann die Taste Manuell drücken.

Halbautomatischer Betrieb (Gar-Ende)

Für bestimmte Garzeiten. Taste Gar-Ende drücken und mit den Tasten Plus / Minus die Uhrzeit (Gar-Ende) einstellen, zu der der Backofen ausgeschaltet werden soll.

Nach Ablauf der eingestellten Garzeit ertönt ein Signalton und der Backofen wird ausgeschaltet. Den Drehregler des Thermostates und des Betriebsarten-Wahlschalters auf 0 stellen und dann die Taste Manuell drücken.

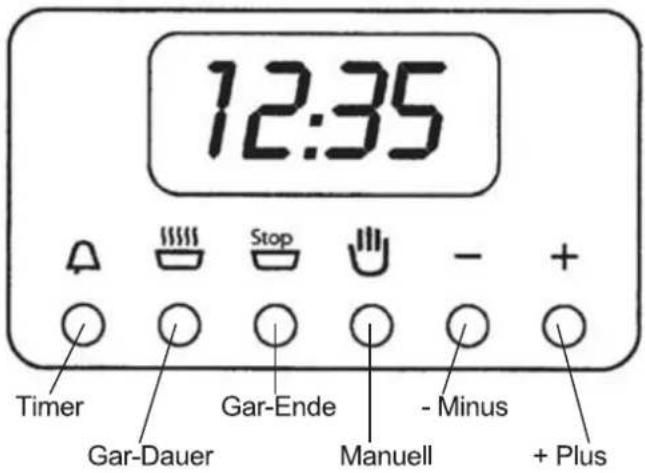

12:35 Timer Gar-Dauer Stop - Minus + Plus Gar-Ende Manuell

Automatischer Betrieb

(Gar-Dauer und Gar-Ende kombiniert)

Für bestimmte Garzeiten. Taste Gar-Dauer drücken und mit den Tasten Plus / Minus die erforderliche Garzeit (Gar-Dauer) einstellen.

Dann Taste Gar-Ende drücken und mit den Tasten Plus / Minus die Uhrzeit (Gar-Ende) einstellen, zu der der Backofen ausgeschaltet werden soll.

Nach dem Programmende blinkt das Symbol „Auto“, es ertönt ein Signalton und der Backofen wird ausgeschaltet.

Den Drehregler des Thermostates und des Betriebsarten-Wahlschalters auf 0 stellen und dann die Taste Manuell drücken.

Die Uhrzeit Gar-Ende stellt sich automatisch ein.

Programmierfehler

Jedes Programm (jede Eingabe) kann durch durch das Drücken der Taste Manuell gelöscht werden.

Signalton einstellen / ändern

Nach dem Einstellen der Uhrzeit kann der Signalton eingestellt bzw. geändert werden.

Durch Drücken der Taste „Minus“ kann zwischen 3 verschiedenen Signaltönen gewählt werden.

Reinigung

Zur Reinigung muss das Gerät abgeschaltet und abgekühlt sein - Verbrennungsgefahr!

Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten!

Bitte verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spülmittellauge abwischen.

Reinigen des Backofeninnenraumes:

Das Innere des Backofens nach jedem Gebrauch reinigen. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht ein. Zur Reinigung die Backofen-Beleuchtung einschalten. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen und trocknen. Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.

Bei Verwendung von Backofenspray bitte unbedingt die Angaben des Herstellers beachten!

Alle Zubehörteile (Rost, Backblech, Einschubgitter usw.) sind nach jedem Gebrauch zu spülen und gut abzutrocknen. Zur leichteren Reinigung vorher kurz einweichen.

Auswechseln der Ofenbeleuchtung

WICHTIG:

Die Leuchtmittel für die Ofenbeleuchtung müssen folgende Merkmale aufweisen:

a) Hochtemperaturbeständig (bis 300°C)
b) Spannung 230 V
c) Leistung 25 W
d) Sockel E 14

Das Gerät unbedingt vom Stromnetz trennen! Zur Vermeidung von Beschädigungen sollte im Ofen ein Geschirrtuch ausgebreitet werden.

Lampenabdeckung aus Glas abschrauben. Alte Lampe herausdrehen und neues Leuchtmittel einsetzen.

Lampenabdeckung wieder anmontieren und Geschirrtuch entfernen

Das Gerät wieder an das Stromnetz anschließen.

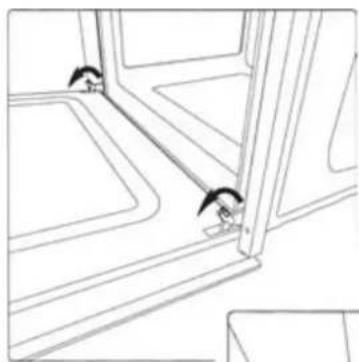

Die Backofentür kann mühelos ausgebaut werden. Dazu folgendermaßen vorgehen:

Die Tür vollständig öffnen; die beiden auf nebenstehender Abbildung dargestellten Hebel anheben.

Tür wieder bis zur ersten, von den zwei zuvor angehobenen Hebeln bestimmten Einrastung schließen. Jetzt die Tür nach oben und nach außen anheben und herausnehmen.

Um die Tür wieder einzubauen, die Scharniere wieder einsetzen und dann die zwei Hebel in Schließstellung bringen.

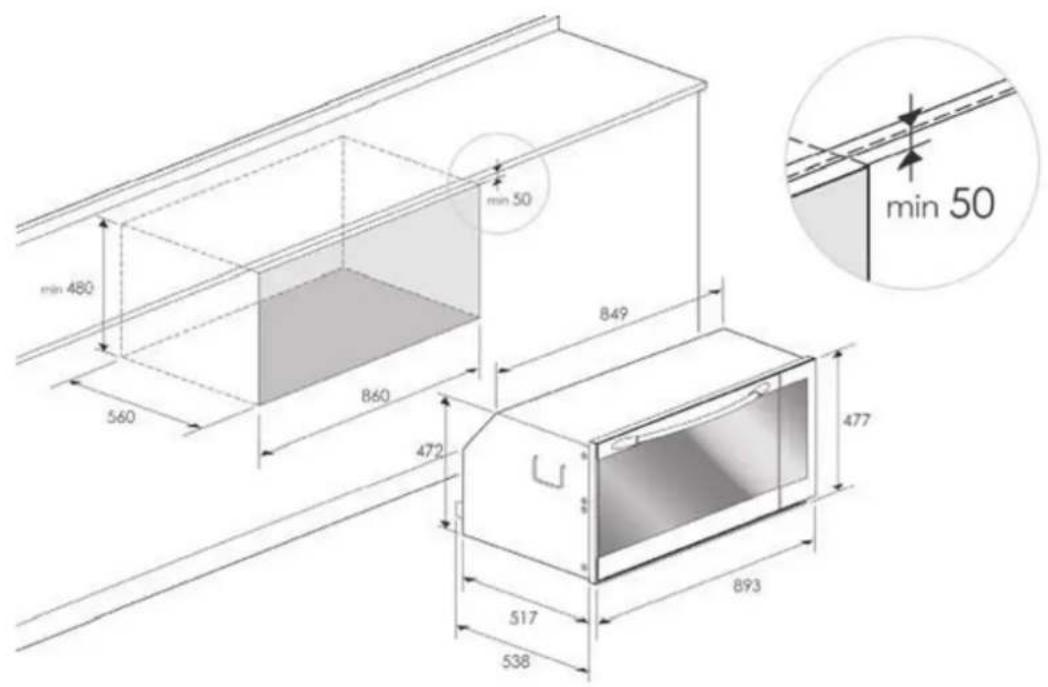

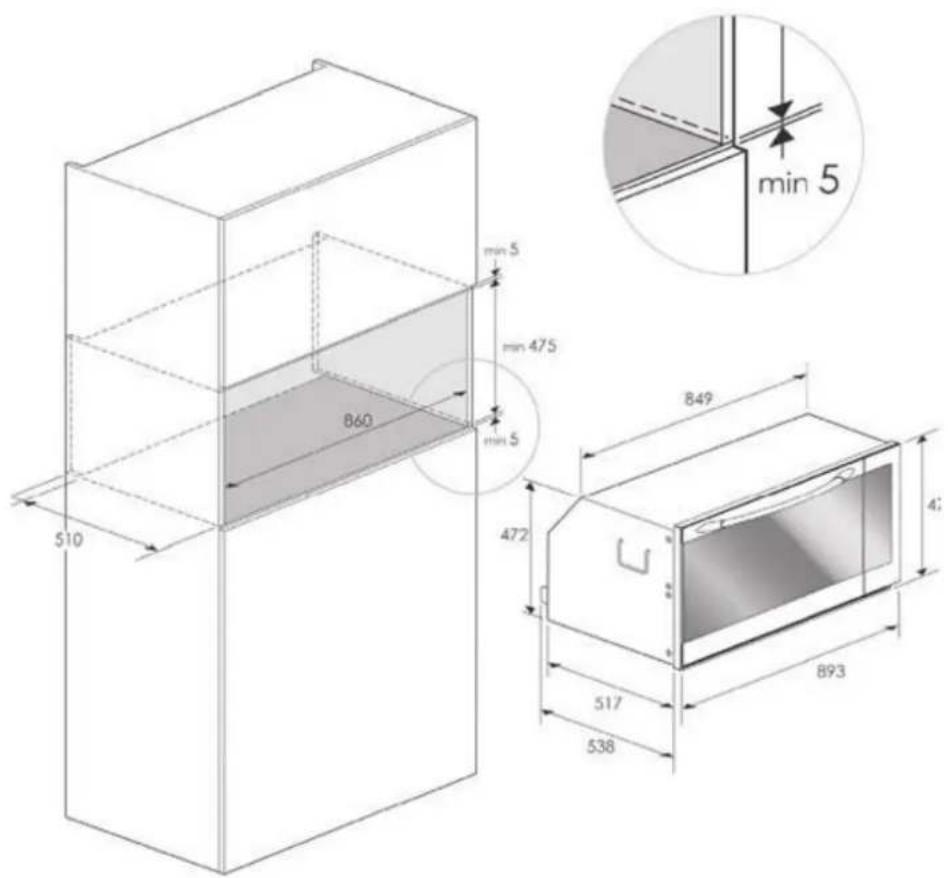

Einbau des Backofens

Der Ofen kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Die Einbaumaße müssen den auf der Abbildung dargestellten Maßangaben entsprechen.

Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert, und mit den mitgelieferten Schrauben und Buchsen befestigt werden.

min 50 min 480 560 860 849 472 477 517 538 893 min 50

min 5 860 min 5 min 475 849 472 517 538 893 510

Elektrischer Anschluss

Allgemeiner Hinweis:

Das Gerät wurde gemäß der europäischen Norm EN 60335-2-6 hergestellt. Es entspricht der Schutzklasse 1 und muss demzufolge geerdet werden!

Sicherheitshinweise

1. Der elektrische Anschluss des Gerätes darf ausschließlich von einer anerkannten Elektrofachkraft ausgeführt werden!

2. Die allgemein geltenden Vorschriften und Normen (z.B. DIN VDE usw.) sowie regionale Vorschriften des zuständigen Energieversorgungsunternehmens sind unbedingt zu beachten.

Keine Haftung bei Unfällen und Schäden, die auf eine nicht fachgerechte Ausführung des elektrischen Anschlusses oder auf Nichteinhaltung geltender Vorschriften zurückzuführen sind!

Weitere wichtige Hinweise:

Bauseits ist für das Gerät ein separater 230V- Wechselstromkreis vorzusehen der mit 16 A abzusichern ist (siehe Typenschild).

Keine Haftung bei Unfällen oder Schäden, die auf Mängel an der Elektroinstallation bauseits verursacht werden (z.B. fehlerhafte Erdung)!

Die Farben der einzelnen Adern in der Netzanschlussleitung sind zu beachten:

$$ \text { braun } = \text { Außenleiter ("Phase") } $$

$$ \text { blau } = \text { Neutralleiter } $$

$$ \text { grün / gelb } = \text { Schutzleiter / PE ("Erdung") } $$

Die Netzanschlussleitung muss so lang sein, dass folgende Bedingung erfüllt ist:

Der Backofen muss sich aus dem Schrank ausbauen und davor abstellen lassen, ohne dass die Leitung "spannt", d.h. sie darf in dieser Situation keiner mechanischen Zugbelastung ausgesetzt sein. Sollte die Netzanschlussleitung, mit der das Gerät werkseitig ausgerüstet ist, (ca. 1,5m lang) sich als zu kurz erweisen, so ist sie gegen eine längere auszutauschen.

Siehe hierzu das folgende Kapitel "Austausch der Netzanschlussleitung".

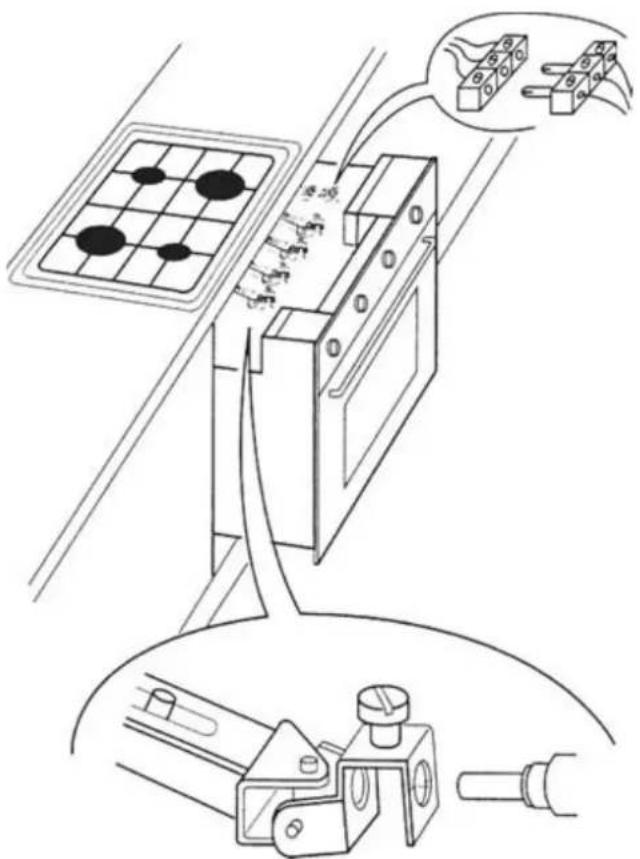

Anschluss an

Schutzkontakt-Steckdose

Anschluss an eine bauseits installierte Schutzkontakt-Steckdose ("Schuko-Steckdose" nach DIN 49440). In diesem Fall wird an die Netzanschlussleitung des Gerätes ein entsprechender 3-poliger Schutzkontakt-Stecker ("Schuko-Stecker" nach DIN 49441) montiert. Zu beachten ist dabei, dass dieser Steckanschluss (Stecker / Steckdose) auch zugänglich bleibt, wenn das Gerät im Schrank eingebaut ist.

Elektrischer Anschluss

Austausch der Netzanschlussleitung

Als Netzanschlussleitung sind für das Gerät folgende Leitungstypen geeignet:

• H05 RR-F 3G1,5
• H05 RN-F 3G1,5
• H05 VV-F 3G1,5

Der Querschnitt der einzelnen Adern (3-adrige Leitung) muss mindestens 1,5 mm² betragen.

Während dieser Arbeit muss das Gerät vom Netz getrennt sein!

Die Abdeckung unten rechts an der Rückwand durch Lösen der 2 Klemmschrauben entfernen und die beiden Schrauben der Zugentlastungsschelle rechts neben dem Klemmblock lösen.

Die auszutauschende Netzanschlussleitung herausziehen.

Die Außenummantelung der neuen Leitung auf entsprechende Länge absetzen.

An einzelnen Adern die Isolation etwa 12 mm weit entfernen und Aderendhülsen aufpressen.

Die neue Leitung durch die dafür vorgesehene Öffnung in der Rückwand und durch die Zugentlastungsschelle einführen.

Die Außenummantelung der Leitung soll in der Zugentlastungsschelle auf der Seite zum Klemmblock hin mindestens 1 bis 2 mm überstehen. Dann die beiden Schrauben der Schelle festziehen.

Die Wirksamkeit der Zugenlastung durch Ziehen an der Leitung in angemessener Intensität prüfen.

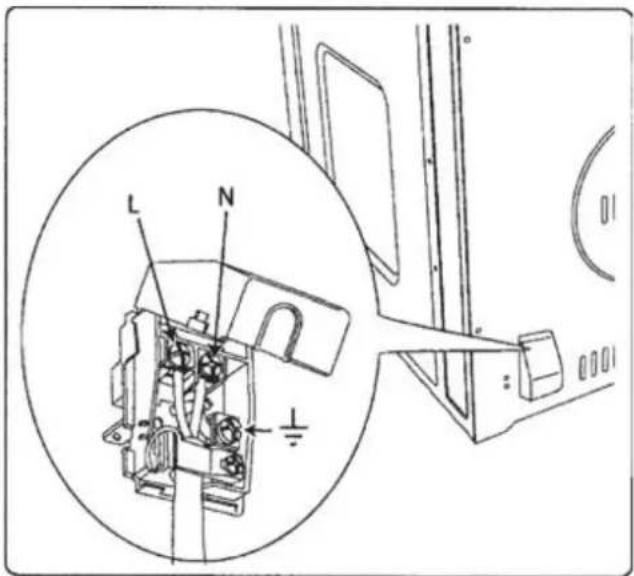

Die Adern an die einzelnen Klemmen folgenderweise anschließen:

Klemme L - braune Ader

Klemme ⊕ - grün/gelbe Ader

Klemme N - blaue Ader

Die Klemmschrauben fest anziehen und durch vorsichtiges Ziehen an den einzelnen Drähten prüfen, ob die Ader von der Klemme sicher erfasst wurde.

Abdeckung wieder mit den beiden Schrauben montieren.

Sicherheitshinweis:

Nach Austausch der Netzanschlussleitung Sicherheitsüberprüfung nach VDE 0701 durchführen!

Technische Daten und Abmessungen

EBG 9896 04

Elektro-Einbaubackofen mit 7 Funktionen

Elektronische Schaltuhr

Energie-Effizienz-Klasse : A

Innenraumvolumen: 75 l

Innenraumabmessungen

(BxTxH) mm: 607 x 390 x 335

Temperaturbereich: 50 - 250 °C

Anschlusswert: 3,5 kW

Abmessungen (BxTxH) mm: 893 x 538 x 477

Dieses Gerät ist ausschließlich für die Zubereitung von Lebensmitteln im privaten Haushalt oder ähnliche Bedingungen bestimmt und nicht für den gewerblichen Einsatz geeignet.

ORANIER Heiz- und Kochtechnik GmbH haftet keinesfalls für Schäden, die durch unsachgemäßen Umgang, Nichtbeachtung der Bedienungsanleitung und zweckfremde Nutzung entstehen!

Hinweise zur Entsorgung

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet:

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig!

• Entsorgen Sie dieses Gerät im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.
  • Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
• Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den örtlichen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produktes zu erhalten.
• Sortieren Sie die Verpackung vor der Entsorgung nach Materialarten wie z.B. Karton (Papier), Plastikfolie usw.
• Sie leisten damit einen wertvollen und positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen.
• Im unsortierten Siedlungsmüll könnte ein solches Gerät diesbezüglich negative Konsequenzen haben.

Verpackungsentsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.

2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen ORANIER-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER-Gerätes unserem Kundendienst angezeigt werden.

Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.

1. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.

2. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

3. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

4. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

- Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel. - Falsche Größenwahl.

- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

- Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.

- Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

- Verschleiß der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

ORANIER Heiz- und Kochtechnik GmbH Weidenhäuser Str. 1 - 7 35075 Gladenbach

ORANIER®

Heiz- und Kochtechnik seit 1915

3 x Kompetenz und laufend neue Ideen

HEIZTECHNIK

□ Kaminöfen
Gas-Kaminöfen mit Fernbedienung
Gas-Heizautomaten
☐ Dauerbrandöfen für Holz und Kohle

Einbauherde Gas oder Elektro
Einbau-Kochfelder Gas-und Elektro
□ Gourmet-Koch-Backstationen
□ Dunstabzugshauben
Kühl- und Gefriergeräte
□ Geschirrspülautomaten
□ Standherde Gas und Elektro

□ moduAIR
Kontrollierte Be- und Entlüftung
inkl. Wärmetauscher,
Entfeuchtungs-Modul und
Kaminofenschaltung
