BEDIENUNGSANLEITUNG EBH 9844 04 ORANIER

Einbau-Backofen EBS 9842 04

Einbau-Backofen EBS 9843 04

Einbau-Herd EBH 9844 04

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät entschieden haben!

ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design.

Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein:

Kundenservice / Ersatzteile

eMail

[e-mail]

Zentrale Küchentechnik

Telefon	0 64 62 / 9 23-355
Telefax	0 64 62 / 9 23-359

Zentrale Heiztechnik

Telefon	0 64 62 / 9 23-360
Telefax	0 64 62 / 9 23-369

Alle Dienste sind erreichbar

Mo - Do	7.30 - 17.00 Uhr
Fr	7.30 - 15.00 Uhr

Außerhalb der Dienstzeiten teilen Sie uns Ihre Wünsche bitte per eMail oder Telefax mit.

Ländervertretungen:
Österreich

ORANIER Heiz- und Kochtechnik GmbH

Niederlassung Österreich

Dürmberger Straße 5 · 4020 Linz

Telefon	<43> 07 32 / 66 01 88
Telefax	<43> 07 32 / 66 02 23
eMail	[e-mail]

Schweiz

Gas-Center Chur	M. Honegger AG
Sägenstraße 75	7000 Chur

Telefon	<41> 81-2 53 70 71
Telefax	<41> 81-2 53 73 31
eMail	[e-mail]

Luxemburg

Energus SA

40, rue Rangwee · 2412 Luxembourg

Telefon	<352> 40 83 80
Telefax	<352> 40 83 81
eMail	[e-mail]

Inhaltsverzeichnis

Ihr Gerät im Überblick

3

Bedienblende 4

Erste Inbetriebnahme

5

Bedienelemente 5

- Uhrzeiteinstellung	5
- Ofenfunktionen	6
- Der Garvorgang	7
- Kontrolle der Innenbeleuchtung	8
- Kindersicherung	8
- Ausschalten der Kindersicherung	9
- Gebrauch der Zeitanzeige / Timer	9
- Garzeit	10
- Garzeitende	11
- Programm Garzeitbeginn und -ende	13
- Leistungsregler Kochstellen	15

Erstmalige Benutzung 16

- Kühlventilator

16

Betriebsanleitung 17

- Konventionelles Backen	17
- Heißluft	17
- Ober- und Unterhitze m. Umluft	17
- Auftauen	17
- Grill, Großflächengrill	18
- Grill-Bratsystem	18
- Pizzastufe	18

Reinigung 19

Auswechseln der Ofenbeleuchtung

19

Ausbau der Ofentüre

19

Einbau des Backofens 20

Elektrischer Anschluss	21
- Sicherheitshinweise	21
- Austausch der Netzanschlussleitung	22
- Anschlussschema	23

Technische Daten und Abmessungen 24

Hinweise zu Entsorgung

26

ORANIER-Werksgarantie 27

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen (siehe Hinweis Seite 26).

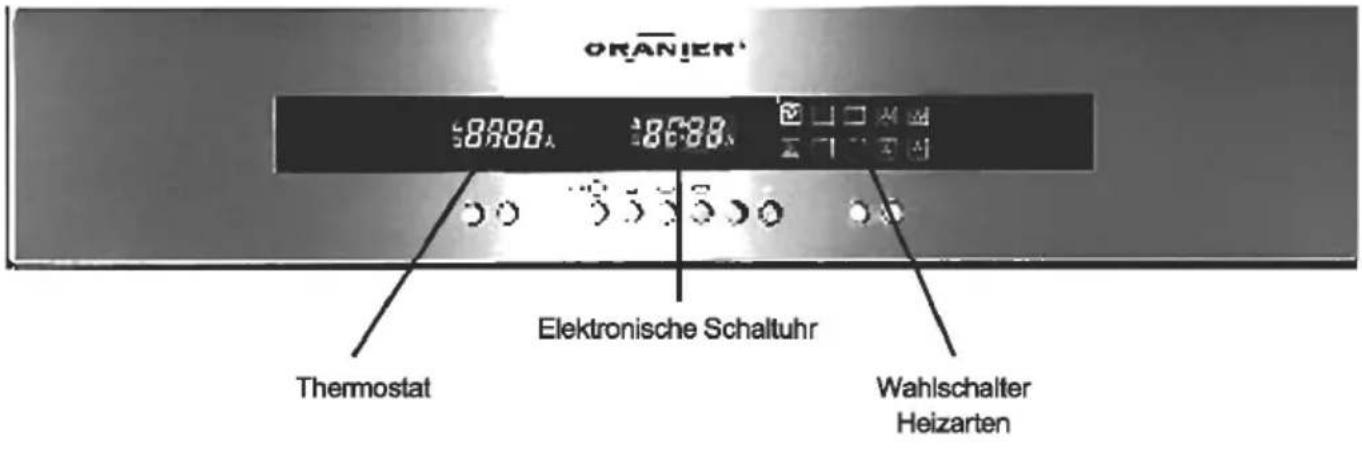

Ihr Gerät im Überblick

EBS 9842 04, EBS 9843 04

ORANIER 8988A 8688 Thermostat 355500 Wahlschalter Heizarten

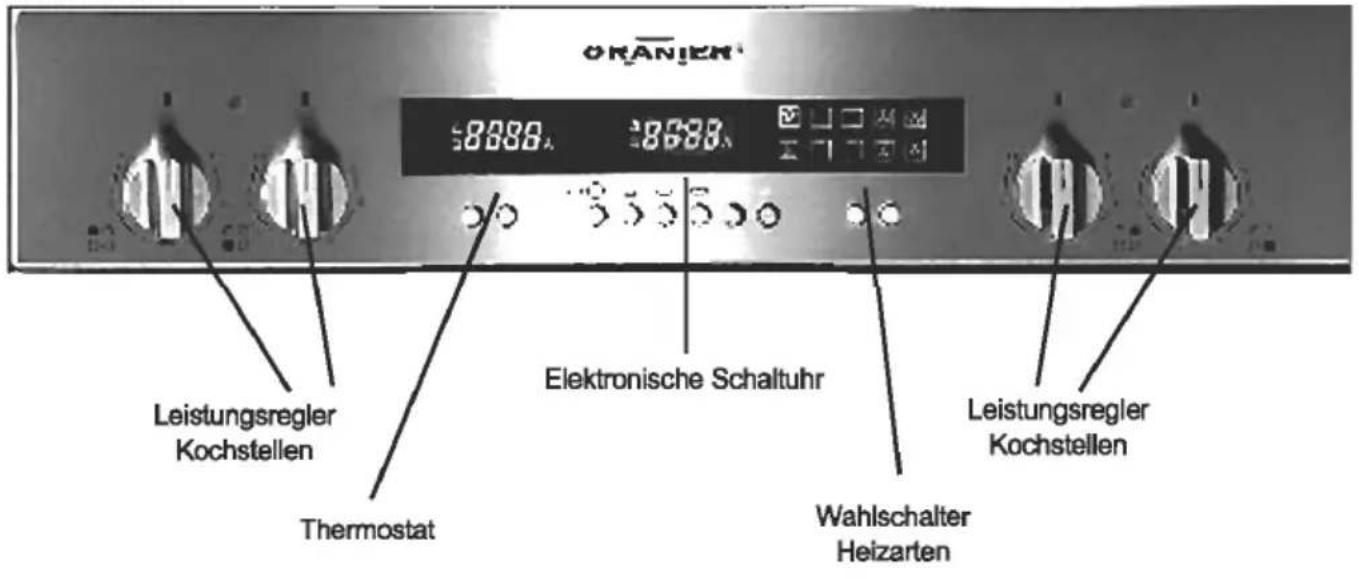

EBH 9844 04

ORANIER 58689, 38689, 21774 Leistungsregler Kochstellen Thermostat Elektronische Schaltuhr Wahlschalter Heizarten Leistungsregler Kochstellen

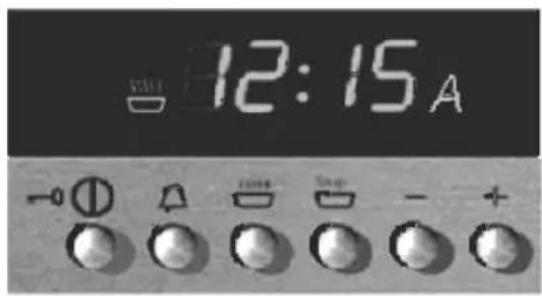

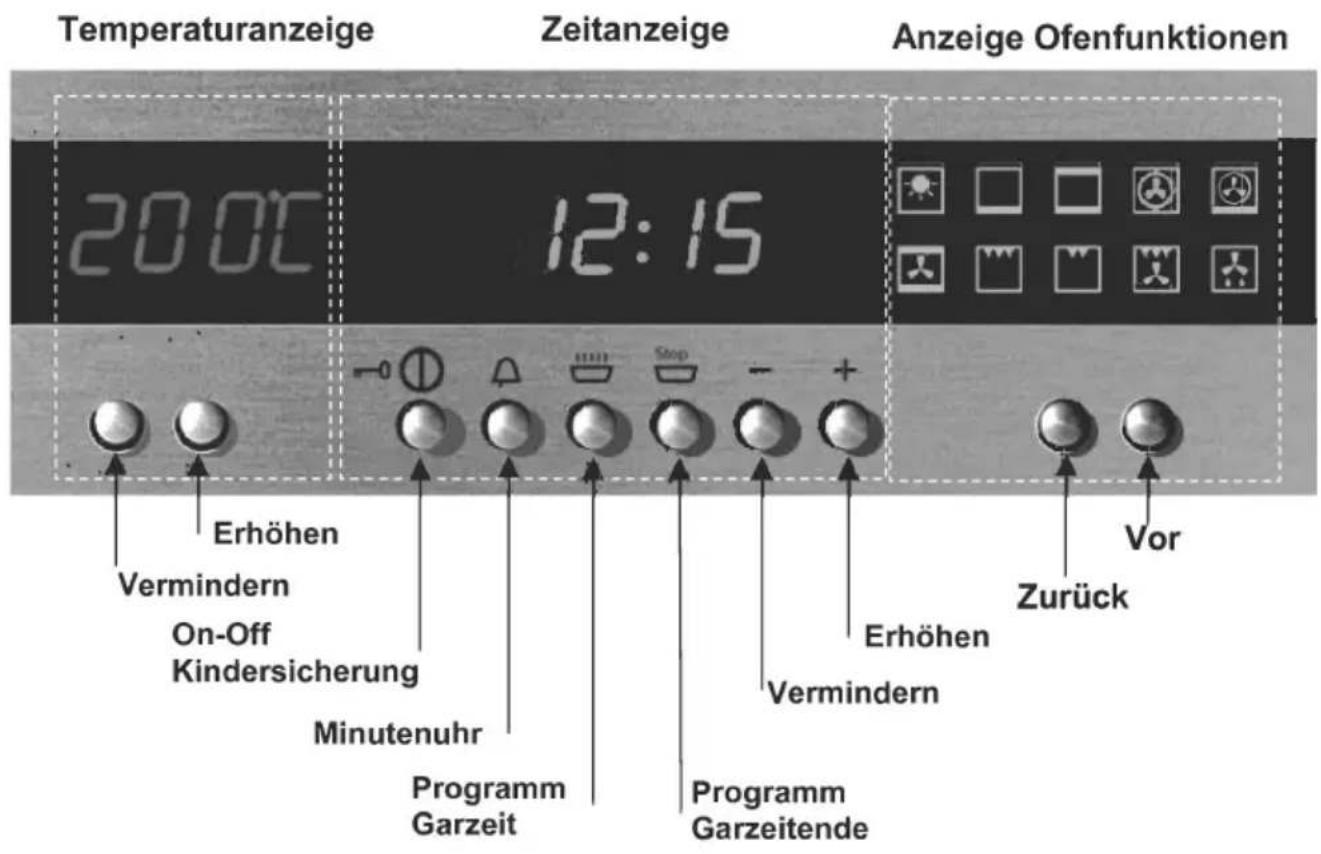

Bedienblende

Die dargestellte Bedienblende zeigt nur ein Beispiel und kann von der Blende Ihres Modells abweichen.

Temperaturanzeige Zeitanzeige Anzeige Ofenfunktionen 20:00 12:15 Vor Zurück Erhöhen Vermindern On-Off Kindersicherung Minutenuhr Programm Garzeit Programm Garzeitende Erhöhen

Bedienung

ERSTE INBETRIENAHME

Nach dem Anschluss des Ofens, wie auch nach einem Stromausfall, erscheinen auf der Anzeige der Programmiereinrichtung drei blinkende Nullen und die Funktionswahl ist nicht möglich. Es muss erst die Uhr neu eingestellt werden.

Die Inbetriebnahme des Ofens ohne vorherige Uhreinstellung ist nicht möglich.

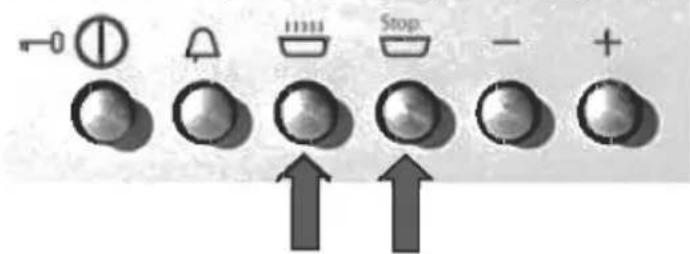

• Uhrzeiteinstellung

Zur Einstellung der Uhrzeit gleichzeitig folgende Tasten drücken

-0 ⏻ Stop - + ↑ ↑

während der Uhrzeiteinstellung blinkt der Doppelpunkt.

12:15

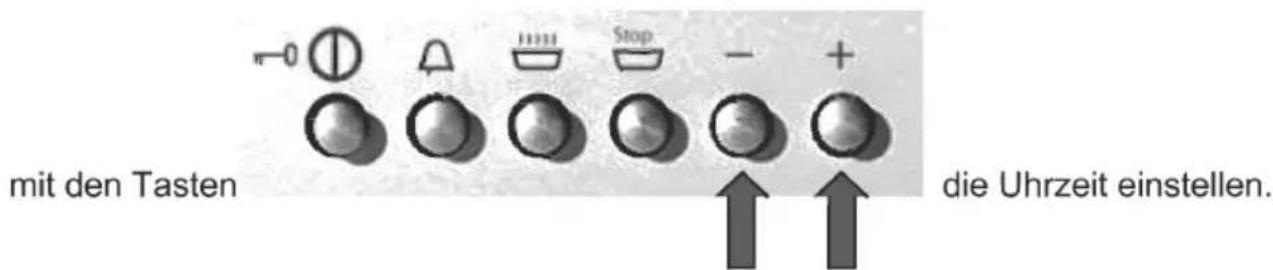

mit den Tasten Die Uhrzeit einstellen.

Nach einigen Sekunden wird die Uhrzeit automatisch übernommen, der Doppelpunkt hört zu blinken auf und leuchtet dauerhaft.

Bedienung

Achtung: Bei der Uhrzeiteinstellung wird das Reset des elektronischen Timers ausgeführt und alle eventuellen Garprogramme werden gelöscht.

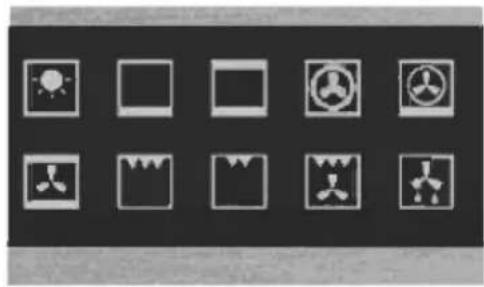

- Ofenfunktionen

Die elektronische Steuerung Ihres neuen Ofens schlägt für die verschiedenen Garfunktionen Temperaturen vor, die Erfahrungswerte darstellen und hervorragende Garergebnisse ermöglichen. Selbstverständlich können Sie diese Temperaturwerte jederzeit nach Belieben ändern und somit Ihren Anforderungen anpassen!

Innen- beleuchtung

Ober- und Unterhitze 190 °C

Ober- und Unterhitze m. Umluft 165 °C

Grill Einfach 250 °C

Die vorgeschlagenen Speisen stellen nur eine Orientierungshilfe dar. Ihre Kocherfahrung wird Sie bei der Erprobung aller Funktionen dieses vielseitigen Ofens unterstützen!

Bedienung

• Der Garvorgang...

Zum Garen genügen wenige und einfache Handgriffe ...

→ ↑

Den Ofen einschalten...

die Garfunktion wählen und ...

die voreingestellte Temperatur verändern, oder 4 Sekunden warten...,

nach deren Ablauf schaltet sich der Ofen automatisch ein und das Celsius-Grad-Symbol zeigt durch Blinken das Vorheizen des Ofens an.

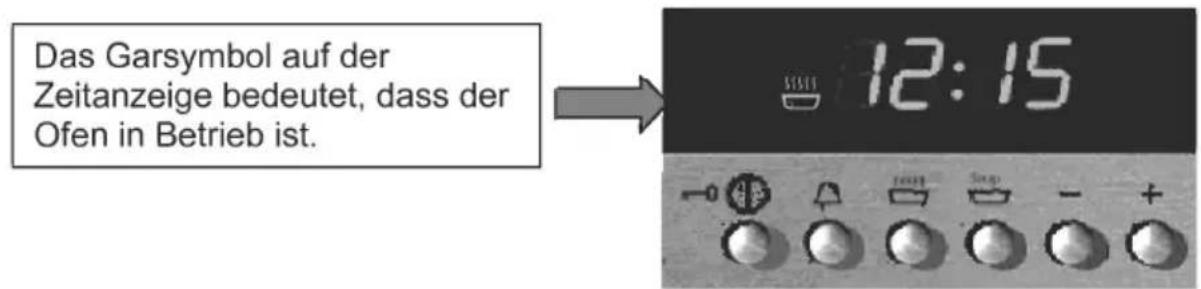

Das Garsymbol auf der Zeitanzeige bedeutet, dass der Ofen in Betrieb ist. 12:15

Sobald der Ofen die eingestellte Temperatur erreicht, ertönt ein akustisches Signal und das Celsius-Grad-Symbol hört zu blinken auf: das Gargut kann eingeschoben werden.

Achtung! Wird innerhalb von 8 bis 10 Sek. nach Einschaltung des Ofens keine Garfunktion gewählt, schaltet er sich automatisch ab : auf der Zeitanzeige erscheint die Meldung "OFF" und ein akustisches Signal zeigt die Ausschaltung des Ofens an.

Bedienung

• Kontrolle der Innenbeleuchtung

Aus Energiespargründen wird die Innenbeleuchtung des Ofens gesteuert. Die Beleuchtung schaltet sich nach 3 Minuten aus, wenn die gewünschte Temperatur während des Aufheizens erreicht ist.

Zur Kontrolle des Gargutes einfach eine beliebige Taste drücken, und die Innenbeleuchtung schaltet sich für weitere 3 Minuten ein.

- "Kindersicherung"

Eine wichtige Sicherheitsfunktion Ihres neuen Ofens besteht darin, versehentliche Verstellungen oder ungewolltes Einschalten zu verhindern. Es kann daher jederzeit, auch bei ausgeschaltetem Ofen, die Kindersicherung zugeschaltet werden.

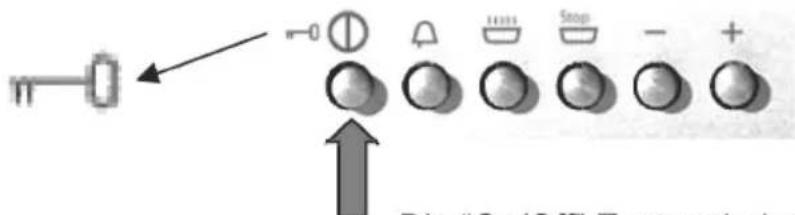

Aktivierung der "Kindersicherung"

Die "On/Off"-Taste mindestens 3 Sekunden gedrückt halten...

...auf der Zeitanzeige erscheint:

und danach

Beim Drücken einer beliebigen Taste zeigt ein Schlüssel auf der Zeitanzeige an, dass die Funktion "Kindersicherung" eingeschaltet ist.

Bedienung

Achtung!

Bei eingeschalteter Kindersicherung sind alle Funktionen des Ofens gesperrt.

Ausschaltung der "Kindersicherung"

Sekunden gedrückt halten ...

... auf der Zeitanzeige erscheint.

n--0 und danach OFF

- Gebrauch der Zeitanzeige/Timer

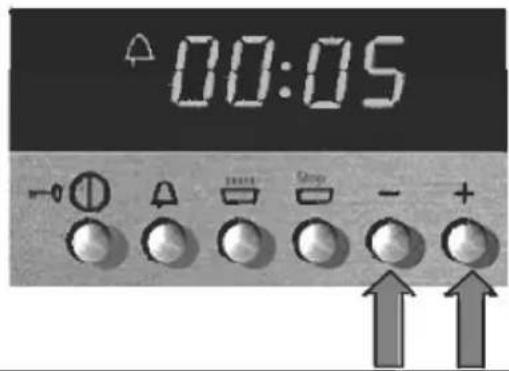

1. Minutenuhr

Der Gebrauch der Minutenuhr ist von den anderen Garfunktionen unabhängig und kann auch bei ausgeschaltetem Ofen als einfaches Tonsignal verwendet werden.

12:15

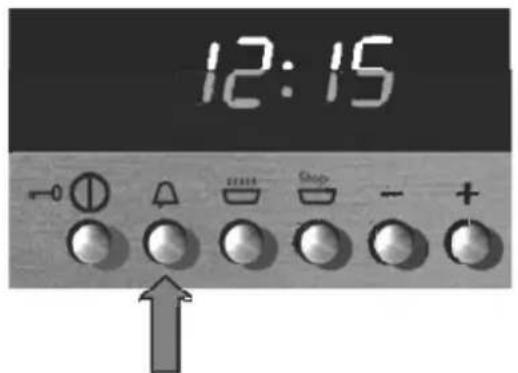

Taste der Minutenuhr

00:05 -0 ⏻ A 1000 Stop - +

Die Anzeige schaltet um und der Doppelpunkt zwischen Stunden/Minuten blinkt: mit den Tasten "+" und "-" die Gesamtzeit einstellen und einige Sekunden warten, bis die Eingabe erfasst wird...

Bedienung

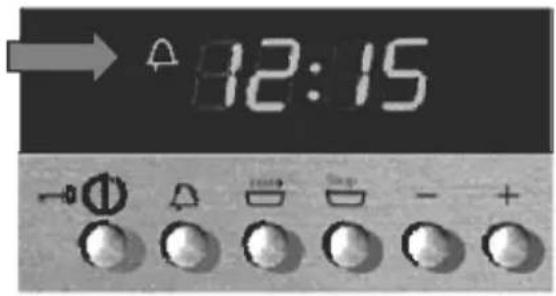

...danach erscheint auf der Zeitanzeige wieder die Uhrzeit sowie das entsprechende Symbol, das die erfolgte Einstellung anzeigt.

12:15

Der Ablauf der eingestellten Zeit wird durch einen doppelten Signalton im 2-Sekunden-Abstand und das blinkende Symbol gemeldet: Eine beliebige Taste drücken, um das Tonsignal abzustellen. Der Vorgang wird durch ein dreifaches akustisches Signal und das Ausblenden des Symbols bestätigt.

2. Garzeit

Diese Funktion dient zur Einstellung einer Garzeit ausgehend von der aktuellen Uhrzeit und kann nur nach Wahl einer Garfunktion aktiviert werden (siehe Kapitel "Der Garvorgang...").

Ofen in Betrieb: Es wurde eine Garfunktion gewählt.

12:15

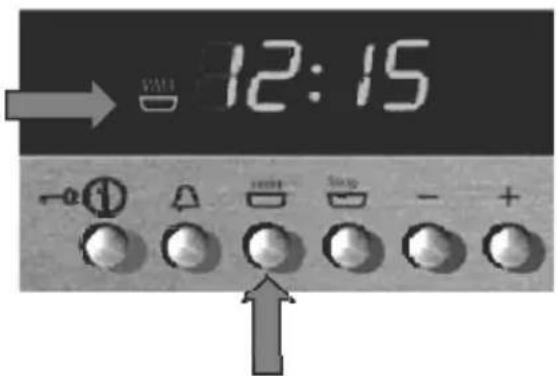

Mit dieser Taste wird die Option Garzeit aktiviert

00:00 + - +

Die Anzeige schaltet um und der Doppelpunkt zwischen Stunden/Minuten blinkt: mit den Tasten "+" und "-" die Garzeit einstellen und einige Sekunden warten, bis die Eingabe erfasst wird ...

Bedienung

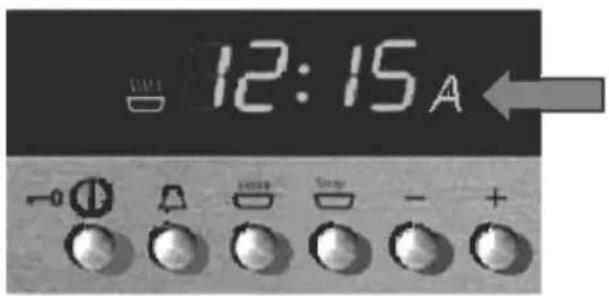

12:15 A

...danach erscheint auf der Zeitanzeige wieder die Uhrzeit sowie das entsprechende Symbol, das die erfolgte Einstellung anzeigt.

Der Ablauf der Garzeit wird durch einen doppelten Signalton im 2-Sekunden-Abstand und blinkende Symbole gemeldet: die Temperaturanzeige und die Anzeige der Ofenfunktionen sowie die Heizelemente des Ofens werden ausgeschaltet.

Eine beliebige Taste drücken, um das Tonsignal abzustellen. Der Vorgang wird durch ein dreifaches akustisches Signal und das Ausblenden der Symbole bestätigt.

8 Sekunden nach Abstellen des akustischen Signals schaltet sich der Ofen automatisch aus, wenn keine weiteren Garfunktionen gewählt werden.

3. Garzeitende

Mit der Option Garzeitende kann die Uhrzeit des Garzeitendes ausgehend von der aktuellen Uhrzeit bestimmt werden. Sie kann nur nach Wahl einer Garfunktion aktiviert werden (siehe Kapitel "Der Garvorgang...").

Ofen in Betrieb : es wurde eine Garfunktion gewählt

12:15 -0 ⊕ A + - + - + ↑

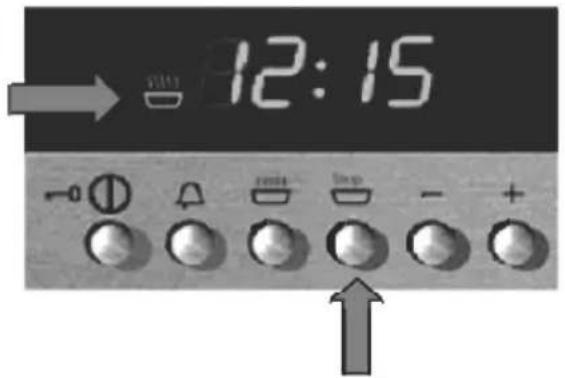

Mit dieser Taste wird die Option Garzeitende aktiviert

Bedienung

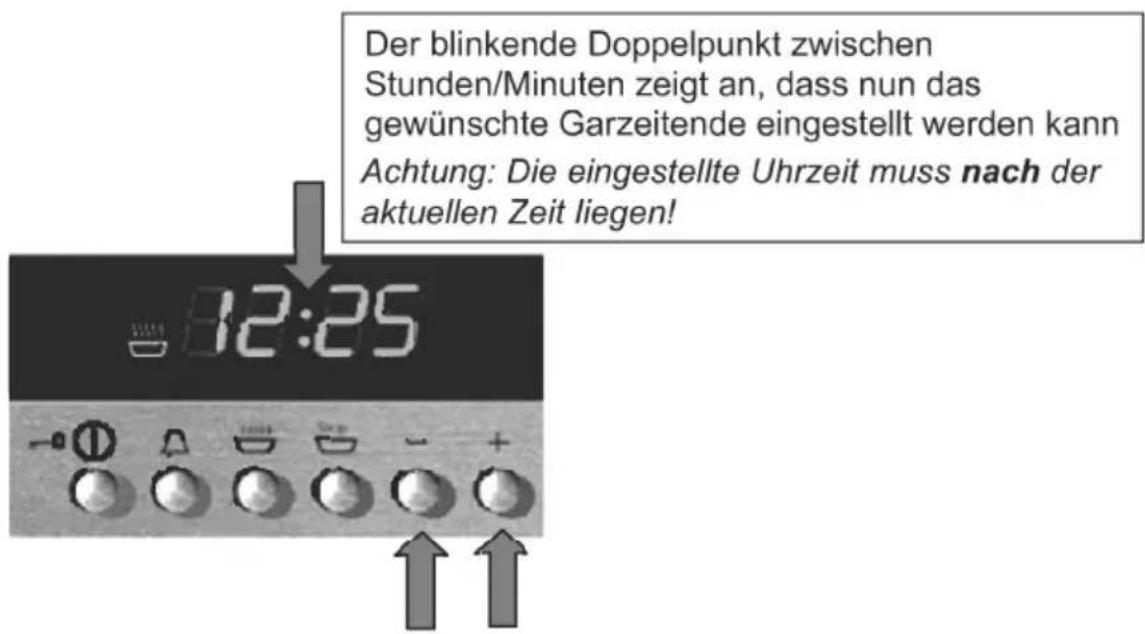

Der blinkende Doppelpunkt zwischen Stunden/Minuten zeigt an, dass nun das gewünschte Garzeitende eingestellt werden kann Achtung: Die eingestellte Uhrzeit muss nach der aktuellen Zeit liegen!

mit den Tasten "+" und "-" das Garzeitende einstellen und einige Sekunden warten, bis die Eingabe erfasst ist.

12:15 A -0 ⏻ △ □ ▼ ▼ - + ... w/ Sy

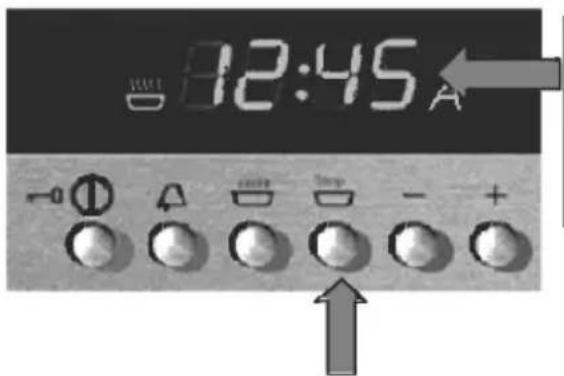

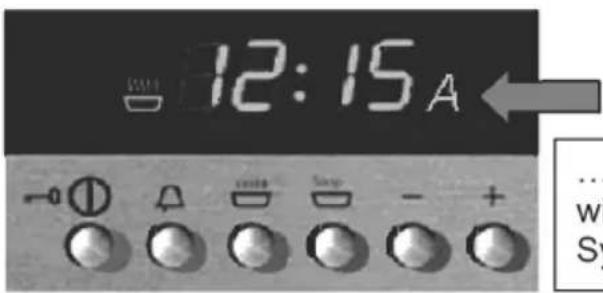

... danach erscheint auf der Zeitanzeige wieder die Uhrzeit sowie das entsprechende Symbol, das die erfolgte Einstellung anzeigt.

Das Erreichen der eingestellten Uhrzeit für das Garzeitende wird durch einen doppelten Signalton im 2-Sekunden-Abstand und blinkende Symbole gemeldet: die Temperaturanzeige und die Anzeige der Ofenfunktionen sowie die Heizelemente des Ofens werden ausgeschaltet.

Eine beliebige Taste drücken, um das Tonsignal abzustellen. Der Vorgang wird durch ein dreifaches akustisches Signal und das Ausblenden der Symbole bestätigt.

8 Sekunden nach Abstellen des akustischen Signals schaltet sich der Ofen automatisch aus, wenn keine weitere Garfunktion angewählt wird.

Bedienung

4. Programm Garzeit und Garzeitende

Durch Kombination der beiden Optionen Garzeit und Garzeitende können Sie Ihren elektronischen Ofen programmieren. Dies ist besonders nützlich, wenn Sie außer Haus sind. Der Ofen führt selbständig das eingestellte Garprogramm oder das Auftauen von Speisen aus.

12:15 Die Programmierfolge ist nicht entscheidend 12:15 12:15

Beispiel : Der Garvorgang soll 30 Minuten vor Ihrer Heimkehr beginnen und beendet sein um...

Bereiten Sie die Speise vor und legen Sie sie in den Ofen. Wählen Sie z. B. die Funktion Grill-Brat-System und verändern Sie ggf. die Temperatur...

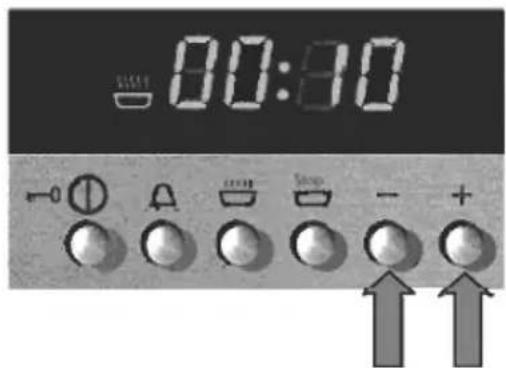

00:30 ... geben Sie eine Garzeit von 30 min ein. Die Garzeit einstellen (siehe Punkt 2)

Bedienung

12:15 A

Vor dem Einstellen des gewünschten Garzeitendes merken Sie sich die aktuell eingestellte Uhrzeit.

82:45 A -0 Φ A + - + Temp - +

Wird nun die Uhrzeit für das Garzeitende eingestellt, erscheint auf der Anzeige die aktuelle Uhrzeit summiert mit der zuvor eingestellten Garzeit!

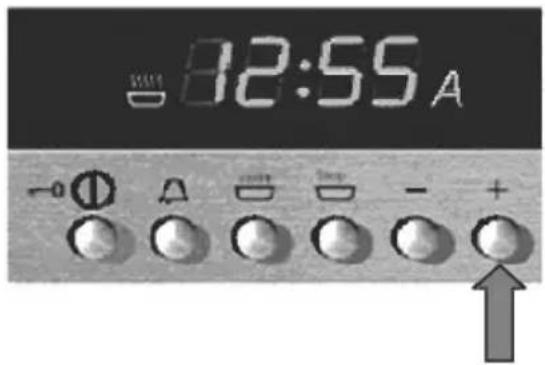

Mit der Taste “+” fügen wir 10min. zum Garzeitende hinzu: die Eingabe wird nach wenigen Sekunden erfasst, der Ofen schaltet sämtliche Displays aus und stellt sich in den Stand-by-Modus. Die aktuelle Uhrzeit wird angezeigt...

12:15A

82:55 A -0 Φ Δ △ ▼ ▼ - + ↑

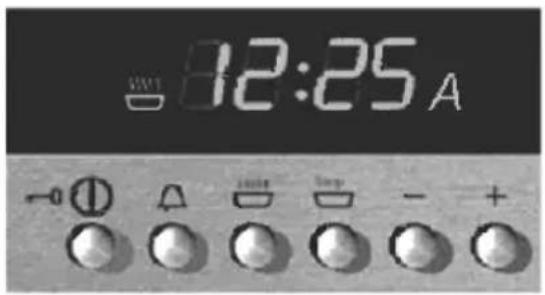

Um 12:25 führt der Ofen einen Garvorgang Grill-Brat-System der Dauer von 30 min. aus und beendet ihn um 12.55 gemäß der Programmierung!

02:25 A

Bedlenung

Empfehlung:

An dieser Stelle die Funktion "Kindersicherung" einschalten, um eine Verstellung der Eingabewerte oder ein versehentliches Einschalten des Ofens zu verhindern.

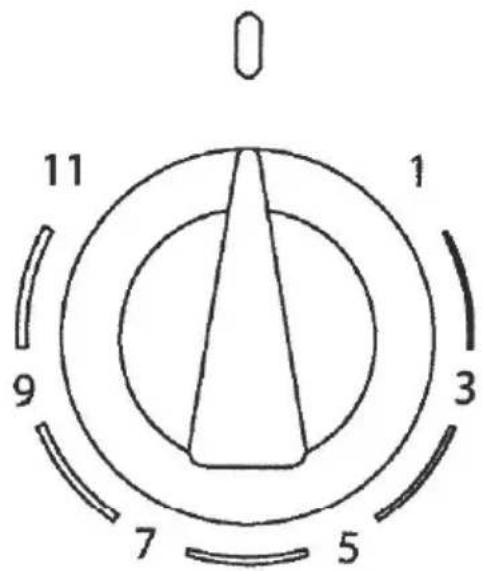

Leistungsregler Kochstellen

11 1 9 3 7 5

(nur Modell EBH 9844 04)

Leistungsregler für die elektrischen Kochstellen. Mit Erhöhen der Leistungsstufe (drehen im Uhrzeigersinn) wird die Wärmeabgabe erhöht. Abb. ähnlich.

ERSTMALIGE BENUTZUNG

Der Backofen muss gründlich gereinigt werden. Wie auf der Abbildung dargestellt, bei den Öfen mit glatten Wänden die seitliche Reeling herausnehmen. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fetthaltigen Fertigungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten.

Wichtig:

Als Sicherheitsvorkehrung muss vor jeder Reinigung des Backofens immer das Stromnetz abgeschaltet werden. Zum Reinigen dürfen keine sauren oder alkalischen Substanzen verwendet werden (wie z.B. Zitronensaft, Essig, Salz usw.). Chlorhaltige Produkte, sowie Säuren oder Scheuermittel sind ebenfalls zuvermeiden, dies gilt vorallem für die Reinigung der emaillierten Wände.

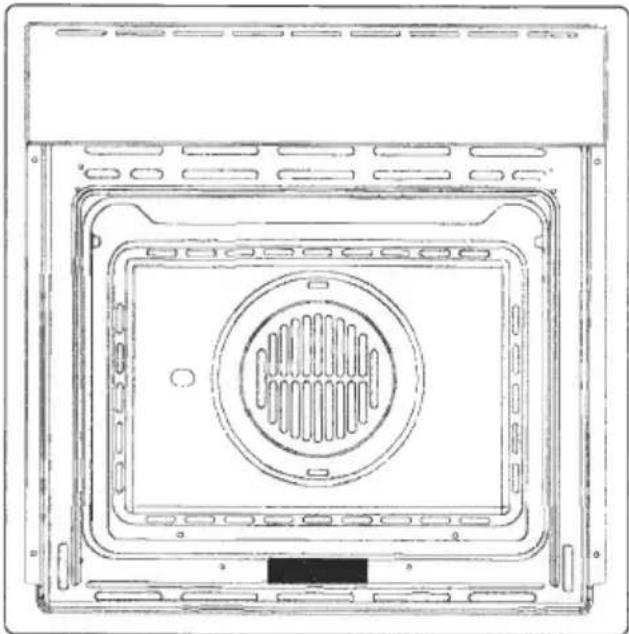

Kühlventilator

Ein Kühlventilator befindet sich auf der oberen Seite des Backofens und dient zur Kühlung sowohl des Einbaumöbels als auch der Backofentüre. Der Ventilator schaltet sich selbstättig ein, wenn das äußere Gehäuse des Backofens eine Temperatur von 60°C überschreitet. Wird der Backofen z.B. auf 200°C eingestellt, schaltet sich die Kühlung nach etwa 10 Minuten ein.

Der Ventilator schaltet sich selbsttätig aus, wenn das äußere Gehäuse des Backofens eine Temperatur von 60°C wieder unterschreitet, z.B. schaltet sich die Kühlung nach Betrieb auf 200°C nach etwa 30 Minuten aus.

Klassisches System, bei dem Unter- und Oberhitze verwendet wird, welches für das Garen nur eines Gerichts geeignet ist.

Die Speisen sollten möglichst erst eingeschoben werden, wenn der Backofen die vorgegebene Temperatur erreicht hat (nach Erlöschen der Kontrolllampe).

Wenn die Unter- oder Oberhitze gegen Ende des Backvorgangs erhöht werden muss, ist der Schalter des Thermostates auf die jeweilige gewünschte Temperature einzustellen.

Während des Backvorgangs sollte die Ofentür möglichst wenig geöffnet werden.

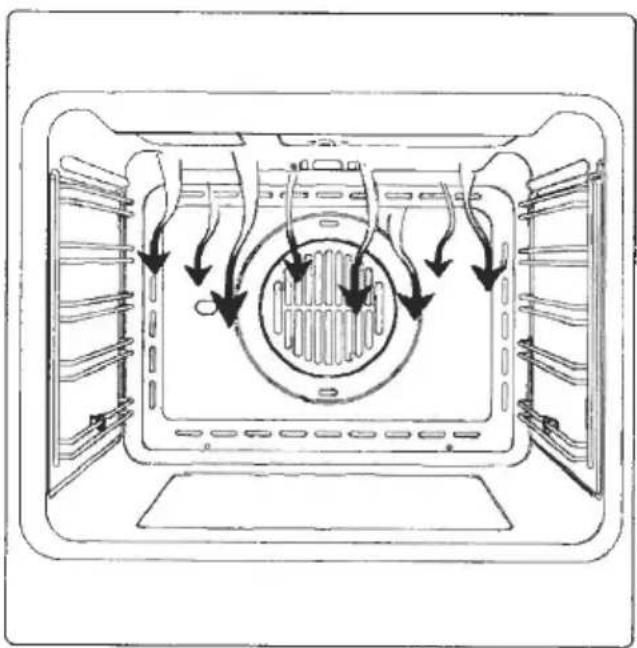

Heißluft

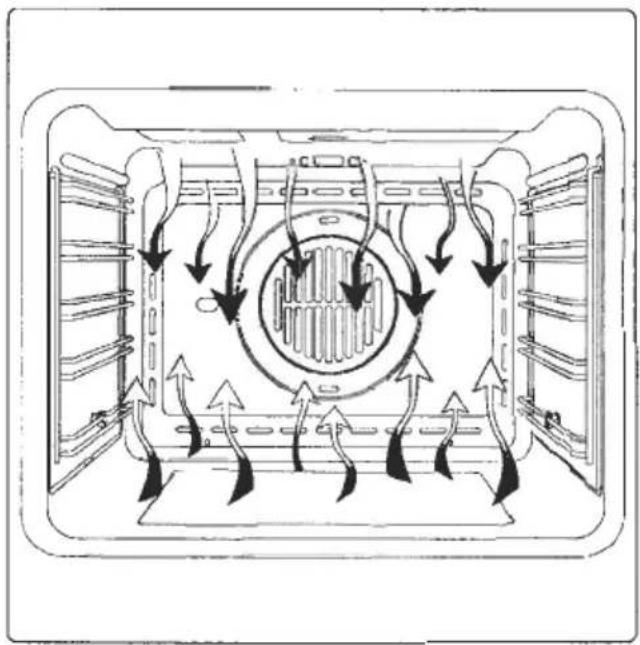

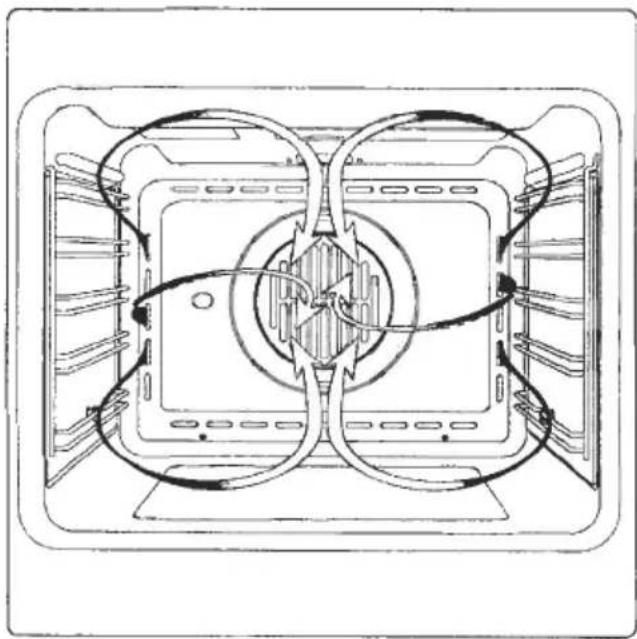

Ober- und Unterhitze mit Umluft

Bei diesen Gararten verteilt der Ventilator, der sich an der Rückwand des Backinnenraums befindet, heiße Umluft gleichmäßig im Ofen.

Diese Gararten eignet sich zum gleichzeitigen Garen auf mehreren Einschubebenen, auch von Speisen unterschiedlicher Art (Fisch und Fleisch usw.). Ein Vorheizen des Ofens ist eigentlich nicht notwendig, aber für Patisserie dennoch empfehlenswert.

Ober- und Unterhitze

Falls eine der Umluftfunktionen ausgewählt und der Thermostat auf Null gestellt wird, führt der Ventilator Kaltluft in den Ofen und fördert das schnelle und schonende Auftauen von Tiefkühlkost.

Betriebsanleitung

Grill, Großflächengrill, Grill-Bratsystem

Die direkte Infrarot-Strahlungshitze grillt flaches Grillgut wie Steaks, Würstchen oder Fisch auf der gesamten Fläche besonders gut.

Auch ideal geeignet zum Überbacken von Toasts.

Das Grill-Bratsystem eignet sich besonders zum Zubereiten von großen Fleischstücken (Braten):

Bereits bei 165°C schließen sich die Fleischporen. Da Fett erst bei 172°C anfängt zu spritzen, bleibt der Garraum sauber.

Da die erhitzte Luft gleichmäßig um das Grillgut zirkuliert, können Sie alle Fleischgerichte bei 165°C schonend zubereiten. Der gleichzeitige Einsatz des Grills sorgt für eine appetitliche Bratenkruste.

Pizzastufe

Bestens geeignet, wenn der Boden knusprig und der Belag saftig bleiben soll. Ideal für Pizza und Obstkuchen.

Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein - Verbrennungsgefahr!

Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten!

Bitte verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen.

Reinigen des Backofeninnenraumes:

Das Innere des Backofens nach jedem Gebrauch reinigen. Verschmutzungen lassen sich so am leichtesten entfernen und brennen erst gar nicht ein. Zur Reinigung die Backofen-Beleuchtung einschalten. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen und trocknen. Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.

Bei Verwendung von Backofenspray bitte unbedingt die Angaben des Herstellers beachten!

Alle Zubehörteile (Rost, Backblech, Einschubgitter usw.) sind nach jedem Gebrauch zu spülen und gut abzutrocknen. Zur leichteren Reinigung vorher kurz einweichen.

Auswechseln der Ofenbeleuchtung

WICHTIG:

Das Leuchtmittel für die Ofenbeleuchtung muss folgende Merkmale aufweisen:

a) Hochtemperaturbeständig (bis 300°C)
b) Spannung 230 V
c) Leistung 25 W
d) Sockel E 14

Das Gerät unbedingt vom Stromnetz trennen! Zur Vermeidung von Beschädigungen sollte im Ofen ein Geschirrtuch ausgebreitet werden.

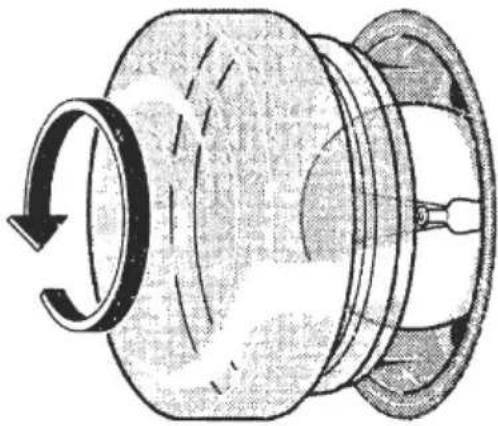

Lampenabdeckung aus Glas abschrauben. Alte Lampe herausdrehen und neues Leuchtmittel einsetzen.

Lampenabdeckung wieder anmontieren und Geschirntuch entfernen

Das Gerät wieder an das Stromnetz anschließen.

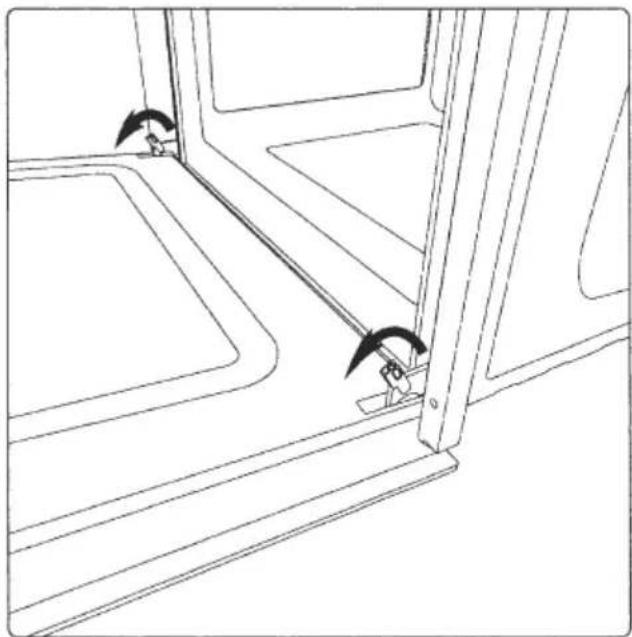

Die Backofentür kann mühelos ausgebaut werden. Dazu folgendermaßen vorgehen:

Die Tür vollständig öffnen; die beiden auf nebenstehender Abbildung dargestellten Hebel anheben.

Tür wieder bis zur ersten Einrastung schließen. Jetzt die Tür nach oben und nach außen anheben und herausnehmen.

Um die Tür wieder einzubauen, die Scharniere wieder einsetzen und dann die zwei Hebel in Schließstellung bringen.

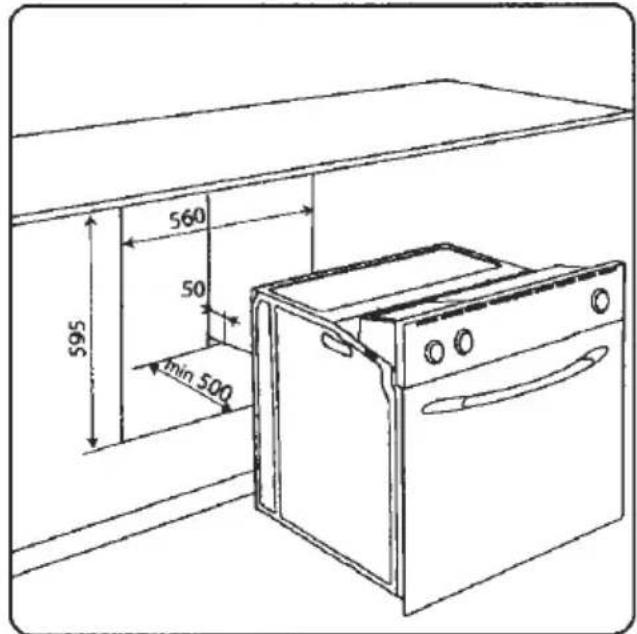

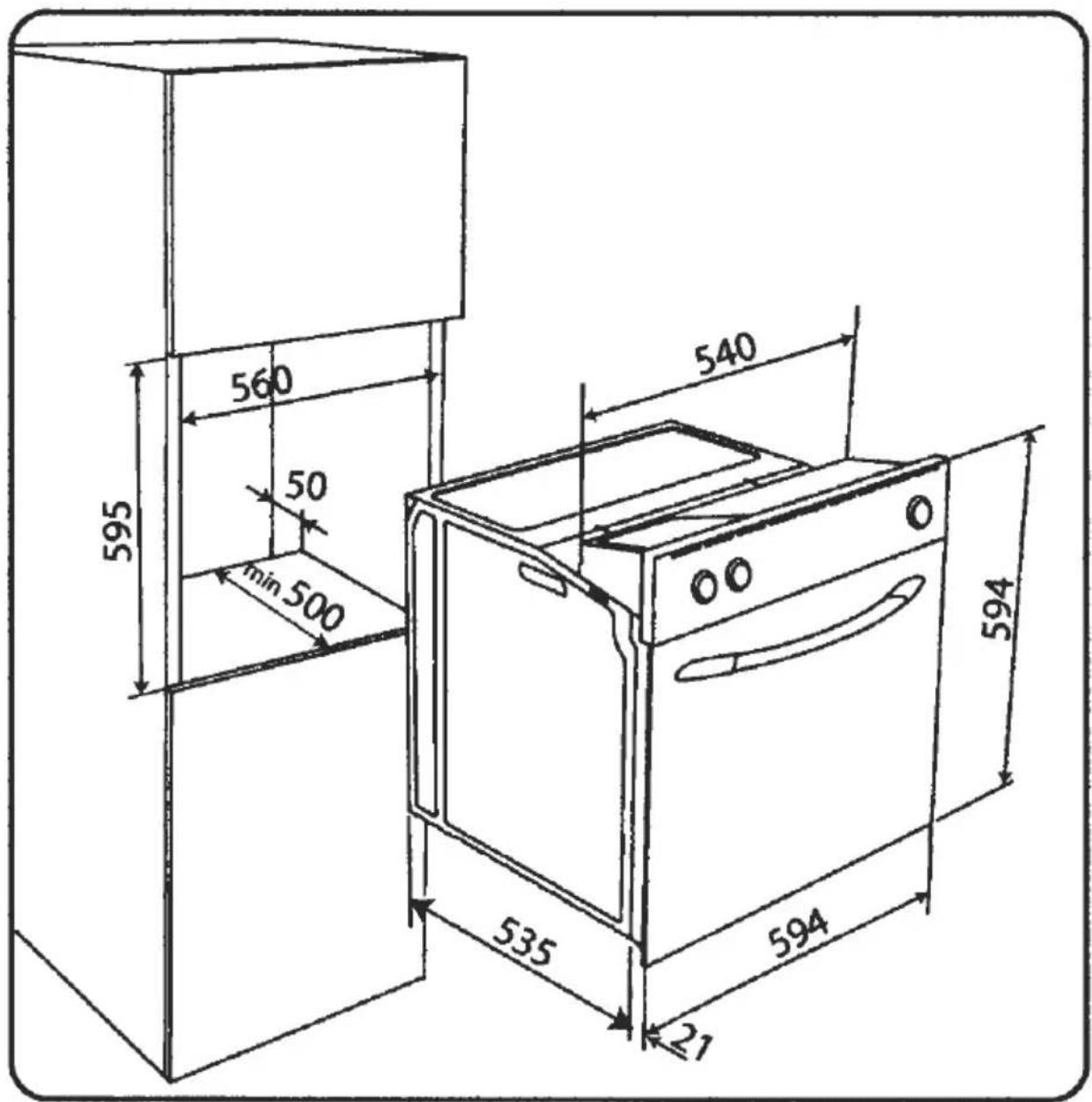

Einbau des Backofens

Der Ofen kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Die Einbaumaße müssen den auf der Abbildung dargestellten Maßangaben entsprechen.

Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert, und mit den mitgelieferten Schrauben und Buchsen befestigt werden. Für die Kombination des Einbauherdes mit Elektrokochfeldern siehe Seite 21.

(Abb. ähnlich, Prinzipdarstellung)

595 560 50 min 500

595 560 50 min 500 540 535 594 21 594

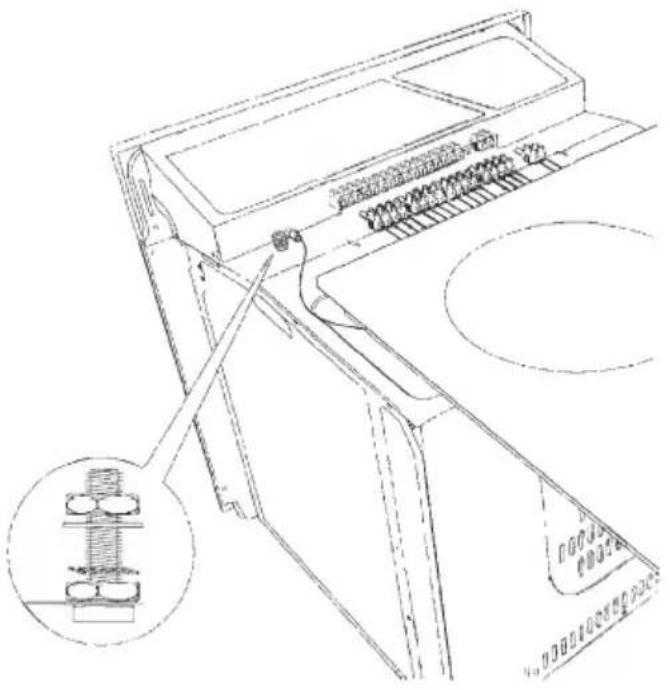

Elektrischer Anschluss

Allgemeiner Hinweis:

Das Gerät wurde gemäß der europäischen Norm EN 60335-2-6 hergestellt. Es entspricht der Schutzklasse 1 und muss demzufolge geerdet werden!

Sicherheitshinweise

1. Der elektrische Anschluss des Gerätes darf ausschließlich von einer anerkannten Elektrofachkraft ausgeführt werden!

2. Die allgemein geltenden Vorschriften und Normen (z.B. DIN VDE usw.) sowie regionale Vorschriften des zuständigen Energieversorgungsunternehmens sind unbedingt zu beachten.

Keine Haftung bei Unfällen und Schäden, die auf eine nicht fachgerechte Ausführung des elektrischen Anschlusses oder auf Nichteinhaltung geltender Vorschriften zurückzuführen sind!

Weitere wichtige Hinweise:

Bauseits ist für das Gerät ein separater 230V- Wechselstromkreis vorzusehen der mit 16 A abzusichern ist (siehe Typenschild).

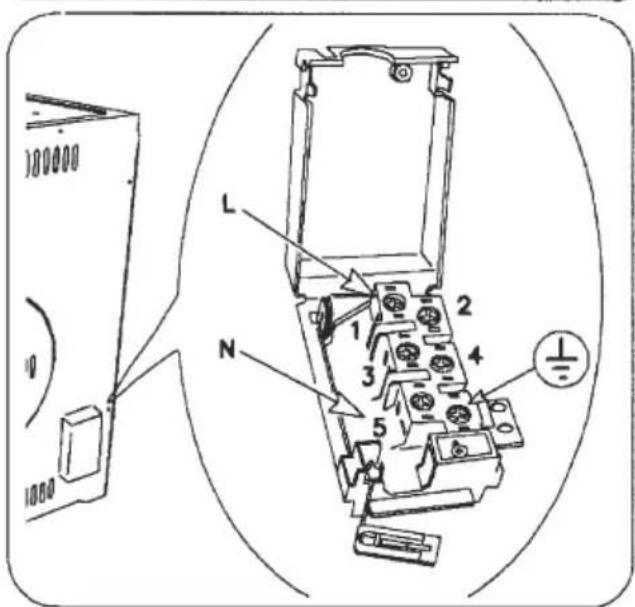

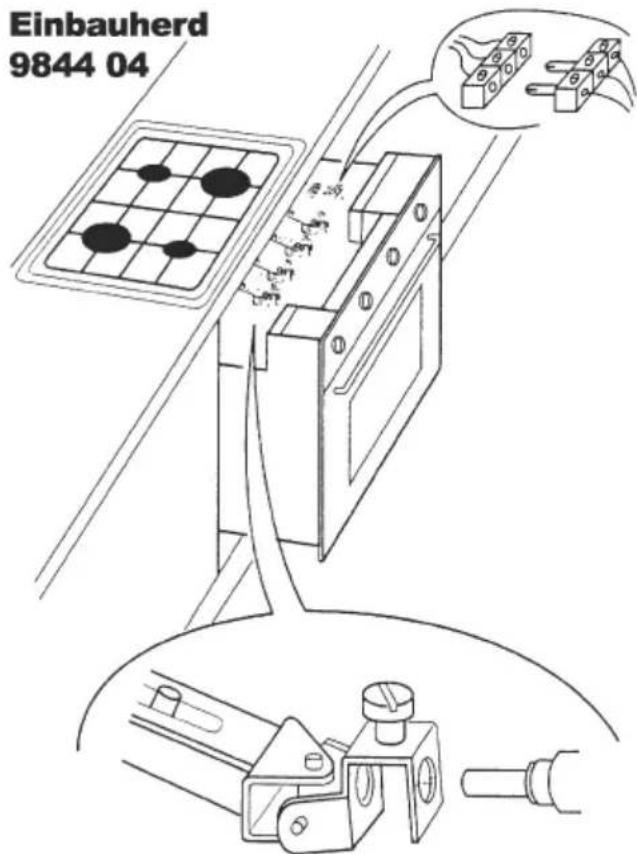

Einbauherd 9844 04

Festanschluss über eine bauseits installierte Herdanschlussdose. Hierbei ist zu beachten, dass grundsätzlich die Möglichkeit bestehen muss, das Gerät vom Netz sicher zu trennen:

Entweder durch Ausschalten bzw. Herausdrehen der Sicherung für das Gerät oder durch einen entsprechenden Trennschalter (bauseits zu installieren) in der Leitung zur Herdanschlussdose. (Regionale Vorschriften beachten!)

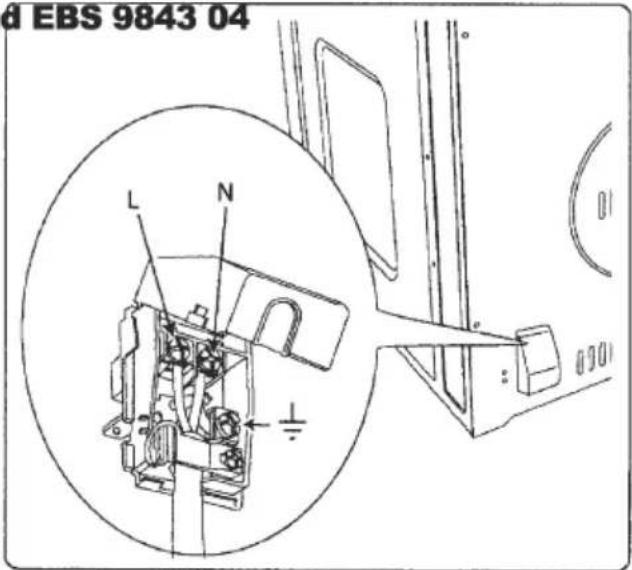

Einbaubackofen 9842 04 und 9843 04

Anschluss an eine bauseits installierte Schutzkontakt-Steckdose ("Schuko-Steckdose" nach DIN 49440). In diesem Fall wird an die Netzanschlussleitung des Gerätes ein entsprechender, 3-poliger Schutzkontakt-Stecker ("Schuko-Stecker" nach DIN 49441) montiert. Zu beachten ist dabei auch, dass dieser Steckanschluss (Stecker / Steckdose) zugänglich bleibt, wenn das Gerät im Schrank eingebaut ist.

Keine Haftung bei Unfällen oder Schäden, die auf Mängel an der Elektroinstallation bauseits verursacht werden (z.B. fehlerhafte Erdung)!

Die Farben der einzelnen Adern in der Netzanschlussleitung sind zu beachten:

$$ \text { braun } = \text { Außenleiter ("Phase") } $$

$$ \text { blau } = \text { Neutralleiter } $$

$$ \text { grün / gelb } = \text { Schutzleiter / PE ("Erdung") } $$

Die Netzanschlussleitung muss so lang sein, dass folgende Bedingung erfüllt ist:

Der Backofen muss sich aus dem Schrank ausbauen und davor abstellen lassen, ohne dass die Leitung "spannt", d.h. sie darf in dieser Situation keiner mechanischen Zugbelastung ausgesetzt sein. Sollte die Netzanschlussleitung, mit der das Gerät werkseitig ausgerüstet ist, (ca. 1,5m lang) sich als zu kurz erweisen, so ist sie gegen eine längere auszutauschen.

Siehe hierzu das folgende Kapitel "Austausch der Netzanschlussleitung".

Einbauherd 9844 04

Elektrischer Anschluss EBS 9842 04 und EBS 9843 04

Austausch der Netzanschlussleitung

Als Netzanschlussleitung sind für das Gerät folgende Leitungstypen geeignet:

• H05 RR-F 3G1,5
• H05 RN-F 3G1,5
• H05 VV-F 3G1,5

Der Querschnitt der einzelnen Adern (3-adrige Leitung) muss mindestens 1,5 mm² betragen.

Während dieser Arbeit muss das Gerät vom Netz getrennt sein!

Die Abdeckung unten rechts an der Rückwand entfemen durch Lösen der 2 Klemmschrauben und die beiden Schrauben der Zugentlastungsschelle rechts neben dem Klemmblock lösen.

Die auszutauschende Netzanschlussleitung herausziehen.

Die Außenummantelung der neuen Leitung auf entsprechende Länge absetzen.

An einzelnen Adern die Isolation etwa 12 mm weit entfernen und Aderendhülsen aufpressen.

Die neue Leitung durch die dafür vorgesehene Öffnung in der Rückwand und durch die Zugentlastungsschelle einführen.

Die Außenummantelung der Leitung soll in der Zugentlastungsschelle auf der Seite zum Klemmblock hin mindestens 1 bis 2 mm überstehen. Dann die beiden Schrauben der Schelle festziehen.

Die Wirksamkeit der Zugenlastung durch Ziehen an der Leitung in angemessener Intensität prüfen.

Die Adern an die einzelnen Klemmen folgenderweise anschließen:

Klemme L - braune Ader Klemme ⊕ - grün/gelbe Ader Klemme N - blaue Ader

Die Klemmschrauben fest anziehen und durch vorsichtiges Ziehen an den einzelnen Drähten prüfen, ob die Ader von der Klemme sicher erfasst wurde.

Abdeckung wieder mit den beiden Schrauben montieren.

d EBS 9843 04 L N

Netzanschlussleitung Sicherheits- überprüfung nach VDE 0701 durchführen!

Elektrischer Anschluss EBH 9844 04

Vor der Durchführung des Stromanschlusses muss sichergestellt werden, dass

• die Eigenschaften des Stromnetzes mit den Werten auf dem vome am Ofen angebrachten Typenschild übereinstimmen.
• das Stromnetz gemäß der geltenden Bestimmungen und Rechtsvorschriften geerdet ist. Die Erdung ist gesetzlich vorgeschrieben.

Falls das Gerät nicht mit Kabel und/oder Netzsteckerausgestattet ist, muss geeignetes Material verwendet werden, das der auf dem Typenschild angegebenen Stromaufnahme und der Betriebstemperatur entspricht.

Das Kabel darf an keiner Stelle eine Temperatur von über 50°C erreichen.

- Wenn ein direkter Netzanschluss gewünscht wird, muss ein allpoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischen den Kontakten zwischengeschaltet werden, der entsprechend der Belastung laut Typenschild bemessen sein und den geltenden Vorschriften entsprechen muss. Das gelbgrüne Erdungskabel darf nicht vom Schalter unterbrochen werden. Die Steckdose bzw. der allpolige Schalter müssen bei installiertem Gerät jederzeit problemlos zugänglich sein.

Der Hersteller haftet nicht, wenn die obigen Anweisungen und die geltenden Unfallverhütungs-Vorschriften nicht eingehalten werden.

Technische Daten und Abmessungen

EBS 9842 04

Elektro-Einbaubackofen mit 10 Funktionen

Knebelfreie Steuerung

Energie-Effizienz-Klasse : A

Innenraumvolumen: 58 l

Temperaturbereich: 50 - 250 °C

Anschlusswert: 3,5 kW

Abmessungen (BxTxH) mm: 594 x 556 x 594

Elektro-Anschlusskabel mit Schukostecker

Seitlich (li/re) angeschlagene Backofentür

EBS 9843 04

Elektro-Einbaubackofen mit 10 Funktionen

Knebelfreie Steuerung

Energie-Effizienz-Klasse : A

Innenraumvolumen: 581

Temperaturbereich: 50 - 250 °C

Anschlusswert: 3,5 kW

Abmessungen (BxTxH) mm: 594 x 556 x 594

Elektro-Anschlusskabel mit Schukostecker

EBH 9844 04

Elektro-Einbauherd mit 10 Funktionen

Elektronische Schaltuhr

Energie-Effizienz-Klasse : A

Innenraumvolumen: 58 l

Temperaturbereich: 50 - 250 °C

Anschlusswert: 3,5 kW

Energieregler mit Zuschaltung

Abmessungen (BxTxH) mm: 594 x 556 x 594

Elektro-Anschlusskabel mit Festanschluss

Dieses Gerät ist ausschließlich für die Zubereitung von Lebensmitteln im privaten Haushalt oder ähnliche Bedingungen bestimmt und nicht für den gewerblichen Einsatz geeignet.

ORANIER Heiz- und Kochtechnik GmbH haftet keinesfalls für Schäden, die durch unsachgemäßen Umgang, Nichtbeachtung der Bedienungsanleitung und zweckfremde Nutzung entstehen!

Hinweise zur Entsorgung

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet:

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig!

• Entsorgen Sie dieses Gerät im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte.
  • Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.
• Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den örtlichen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produktes zu erhalten.
• Sortieren Sie die Verpackung vor der Entsorgung nach Materialarten wie z.B. Karton (Papier), Plastikfolie usw.
• Sie leisten damit einen wertvollen und positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen.
• Im unsortierten Siedlungsmüll könnte ein solches Gerät diesbezüglich negative Konsequenzen haben.

Verpackungsentsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht.

Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

ORANIER-Werksgarantle

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die ORANIER-Garantie erstreckt sich auf die unentgeltliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen. Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.

2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen ORANIER-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des ORANIER-Gerätes unserem Kundendienst angezeigt werden.

Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.

1. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das ORANIER-Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.

2. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

3. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

4. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

- Äußere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel. - Falsche Größenwahl.

- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

- Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.

- Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemäßer Behandlung, ungenügender Pflege, unzureichender Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

- Verschleiß der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.

Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Montaurbesuches und der Instandsetzung aufzukommen.

ORANIER Helz- und Kochtechnik GmbH Weldenhäuser Str. 1 - 7 35075 Gladenbach

Die Welt des Kochens und des Heizens – Tradition und Fortschritt

KOCHTECHNIK

Einbauherde Gas oder Elektro: in modernem oder nostalgischem Design
Einbau-Gas-Kochmulden
☐ Glaskeramik-Kochfelder mit Bedienung über Herd oder Touch-Control
Gas-CERAN®-2000: Gasbeheiztes CERAN®-Feld mit energiesparender Kochtechnik und Gasherd mit elektronischer Steuerung
☐ Gourmet-Koch-Backstationen 90 und 100 cm: Ausführung mit Gaskochfläche, Gas- oder Elektrobackofen
□ Dunstabzugsgeräte: Wand- und Kochinselhauben sowie Flachlüfter 60 und 90 cm
Kühl- und Gefriergeräte
□ Geschirrspülautomaten
□ Standherde Gas und Elektro
Gas-Heiz- und Kochherde
Gas-Zusatzherde

HEIZTECHNIK

□ Kaminöfen für Holz und Gasbefeuerung
Gasheizautomaten
Ölöfen
Dauerbrandöfen für Holz und Kohle

ORANIER 90 JAHRE HEIZEN KOCHEN

ORANIER produziert und vertreibt seit Jahrzehnten Produkte, die sich durch Qualität und Design auszeichnen.
