CX 7.4 Crosstrainer - Ellipsentrainer Maxxus - Kostenlose Bedienungsanleitung

Produkttyp	Ellipsentrainer (Heimtrainer)
Modell	CX 7.4
Marke	Maxxus
Abmessungen (L x B x H)	ca. 190 x 70 x 170 cm
Gewicht	ca. 80 kg
Maximales Benutzergewicht	130 kg
Schwungmasse	10 kg
Widerstandssystem	Magnetbremssystem
Widerstandsstufen	24
Display	LED (Zeit, Distanz, Kalorien, Puls)
Pulsmessung	Handpulssensoren und Brustgurt (optional)
Programme	12 vorinstallierte Programme
Trittfläche	Rutschfest
Schrittlänge	ca. 40 cm
Transportrollen	Ja
Stromversorgung	Netzteil (6V DC) oder Batterien
Garantie	2 Jahre auf Gerät, 1 Jahr auf Elektronik
Zubehör	Flaschenhalter, Handpulssensoren
Montage	Erforderlich (Anleitung enthalten)
Reinigung	Mit feuchtem Tuch, keine Scheuermittel
Sicherheit	Not-Aus-Schalter, stabiler Stand

Häufig gestellte Fragen - CX 7.4 Crosstrainer Maxxus

Wie baue ich den Crosstrainer auf?

Die Montageanleitung liegt dem Gerät bei. Befolgen Sie die Schritte in der richtigen Reihenfolge und ziehen Sie alle Schrauben fest. Achten Sie auf die richtige Position der Kabel.

Wie stelle ich den Widerstand ein?

Der Widerstand wird über das Display oder die Tasten am Griff eingestellt. Drücken Sie die Pfeiltasten oder wählen Sie ein Programm, der Widerstand ändert sich automatisch.

Wie messe ich meinen Puls?

Legen Sie die Hände auf die Handpulssensoren am Griff. Für genauere Werte verwenden Sie einen Brustgurt (optional erhältlich).

Warum quietscht der Crosstrainer?

Quietschen kann durch fehlende Schmierung oder lose Schrauben verursacht werden. Überprüfen Sie alle Verbindungen und schmieren Sie die beweglichen Teile mit Silikonöl.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch ohne aggressive Reinigungsmittel. Trocknen Sie die Oberflächen ab. Vermeiden Sie Feuchtigkeit an den elektronischen Teilen.

Kann ich den Crosstrainer klappen?

Nein, dieser Crosstrainer ist nicht klappbar. Planen Sie ausreichend Stellfläche ein.

Welche Programme gibt es?

Das Gerät bietet 12 vorinstallierte Programme, darunter manuelle, intervallbasierte und Herzfrequenzprogramme. Sie können Ihre eigenen Ziele einstellen.

Wie schwer darf der Benutzer sein?

Das maximale Benutzergewicht beträgt 130 kg. Überschreiten Sie dieses Gewicht nicht, um Schäden zu vermeiden.

Wo finde ich Ersatzteile?

Ersatzteile erhalten Sie über den Kundenservice von Maxxus oder autorisierte Händler. Halten Sie die Modellnummer bereit.

Wie schalte ich das Gerät ein?

Schließen Sie das Netzteil an oder legen Sie Batterien ein. Der Bildschirm wird aktiviert. Drücken Sie die Start-Taste, um das Training zu beginnen.

BEDIENUNGSANLEITUNG CX 7.4 Crosstrainer Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Lieferumfang - Karton A	5
Lieferumfang - Karton B	5
Befestigungsmaterial & Werkzeug	6
Montage	7 - 12
Transport, Standort & Lagerung	12
Schrittlängenverstellung	13
Pflege, Reinigung & Wartung	14
Bodenhöhenausgleich	14
Netzkabel & Netzanschluss	15
Cockpit	15 - 21
Herzfrequenzmessung	22
Warnhinweis zur Puls- und Herzfrequenzmessung	23
Pulsmessung über Handsensoren	23
Herzfrequenzmessung über Brustgurt	23
Trainingsempfehlungen	24 - 25
Technische Details	26
Entsorgung	26

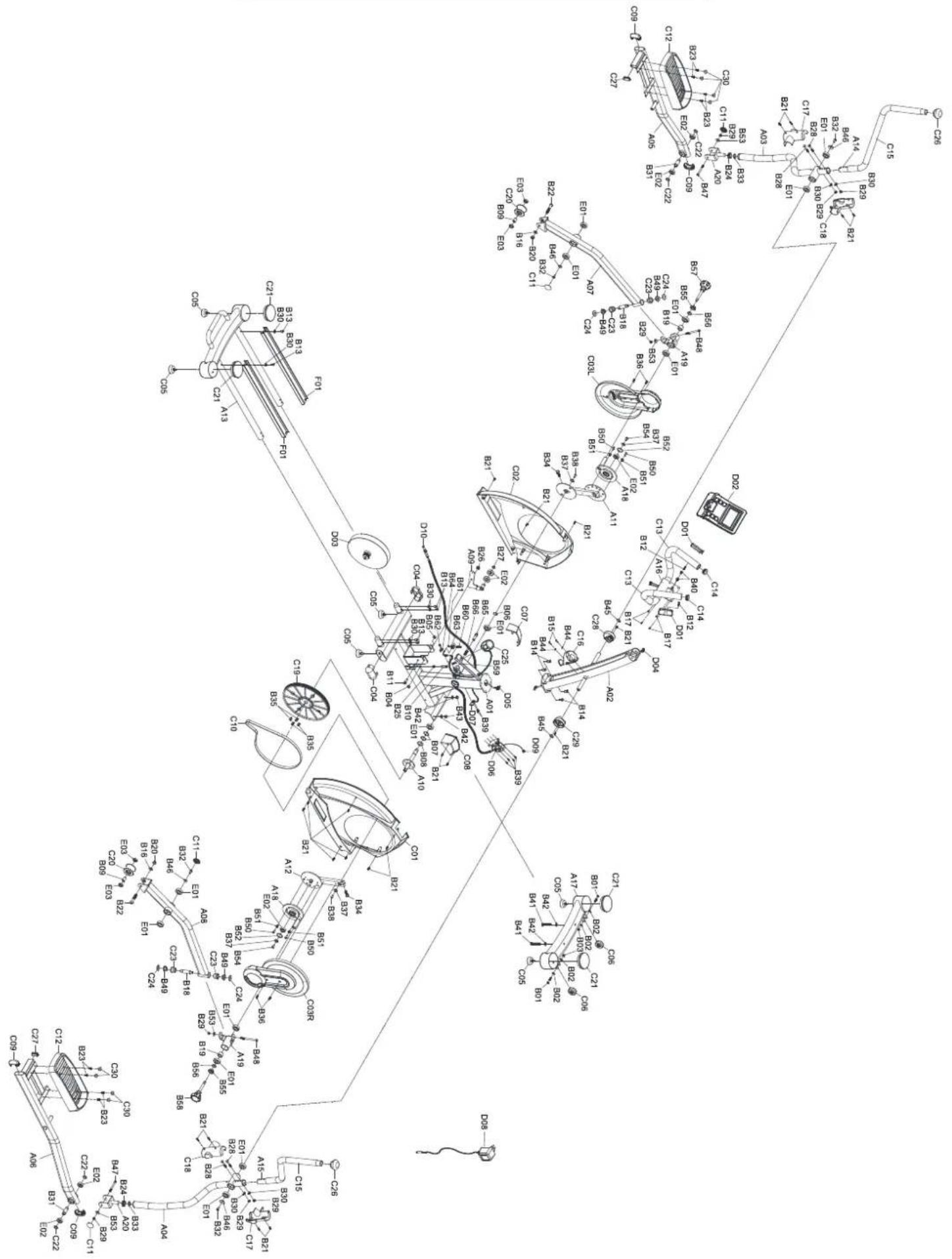

Explosionszeichnung	27
Teileliste	28 - 29
FAQ - Häufig gestellte Fragen	30
Zubehör	30
Gewährleistung	31
Garantiebedingungen	32
Registrierung	32
Reparaturauftrag / Schadensmeldung	34
Notizen	35

Version1.0

Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

• Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

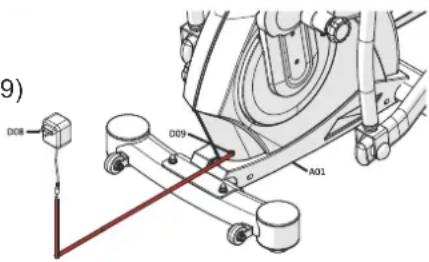

• Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
• Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
• Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
• Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
• Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
• Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
• Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.
• Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

• Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
• Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
• Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
• Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.
• Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.
• Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
• Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS ^® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
• Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
• Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

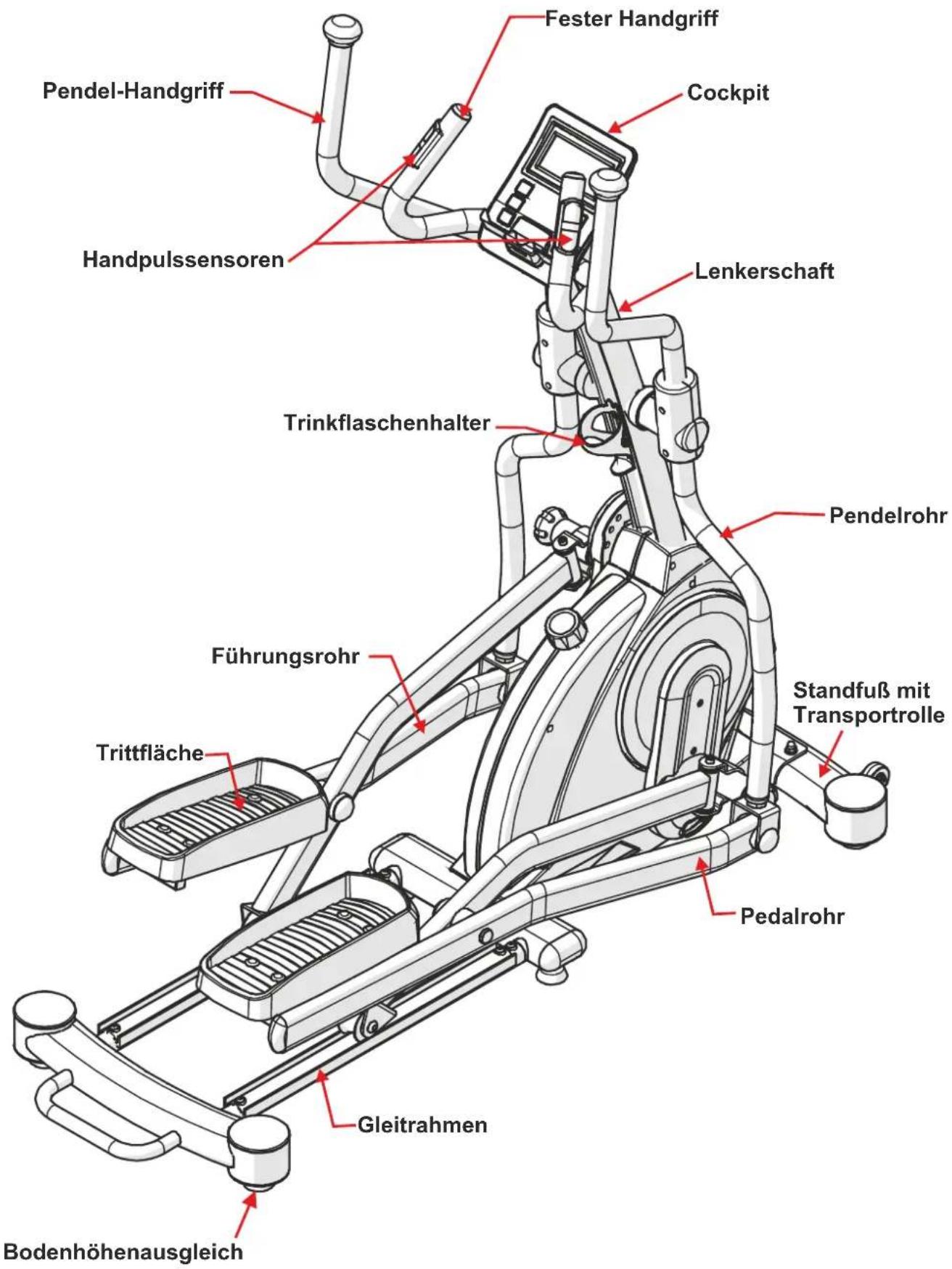

Geräteübersicht

Fester Handgriff Pendel-Handgriff Cockpit Handpulssensoren Lenkerschaft Trinkflaschenhalter Pendelrohr Führungsrohr Standfuß mit Transportrolle Trittfläche Pedalrohr Gleitrahmen Bodenhöhenausgleich

Lieferumfang - Karton A

A01 - Basisrahmen	A16 - Handgriff	A02 - Lenkerschaft	A17 - Standrohr	D02 - Cockpit
A14/A15 Pendelgriffe	C12 Trittflächen (2 Stück)	Schmiermittel

Lieferumfang - Karton B

A05/A06 Pedalrohr	A07/A08 Führungsrohre	A03/A04 Pendelrohre	A13 Gleitrahmen
B57/B58 Sicherungshandhebel	C07/C08 Lenkerschaftsverkleidung	C17(C18 Pendelrohrverkleidung (2 Sets)	C16 Flaschenhalter
C04 Endkappe, oval (2 Stück)	C21 Abdeckkappe, rund (4 Stück)	C11 Schraubenabdeckung, rund (4 Stück)	C30 Abdeckstopfen (8 Stück)

Befestigungsmaterial & Werkzeug

(1)	(2)	(3)	(4)
Sechskantschraube (B41)3,8"x2-1/2" - 2 Stück	Unterlegscheibe (B42)∅3/8"x∅20x2.0T - 4 Stück	Hutmutter (B43)3/8" - 2 Stück	Sechskantschraube (B32)M8x16 - 4 Stück
(5)	(6)	(7)	(8)
Unterlegscheibe (46)ø5/16"xø30x2.0T - 4 Stück	Schlossschraube (B28)M8x50 - 4 Stück	Wellscheibe (B30)M8x20x1,5T - 8 Stück	Sicherungsmutter (B29)M8 - 8 Stück
(9)	(10)	(11)	(12)
Inbusschraube (B13)M8x18 - 4 Stück	Linsenkopfschraube (B23)M6x15 - 8 Stück	Inbusschraube, (B47)M8x80 - 2 Stück	Inbusschraube (B13)M8x110 - 2 Stück
(13)	(14)	(15)	(16)
Unterlegscheibe (B53)5/16"x20x2.0T - 4 Stück	Inbusschraube (B40)M8x25 - 2 Stück	Linsenkopfschraube (B21)M5x16 - 10 Stück	Sechskantschraube (B14)M8x20 - 4 Stück

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten Sie insbesondere während der Montage auf Ihre persönliche Sicherheit. Tragen Sie geeignete Arbeitshandschuhe, lassen Sie sich bei schweren und sperrigen Bauteilen von einer zweiten Person helfen und sicheren Sie beweglichen Bauteilen so ab, dass während der Montage keine Körperteile einklemmt werden können. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

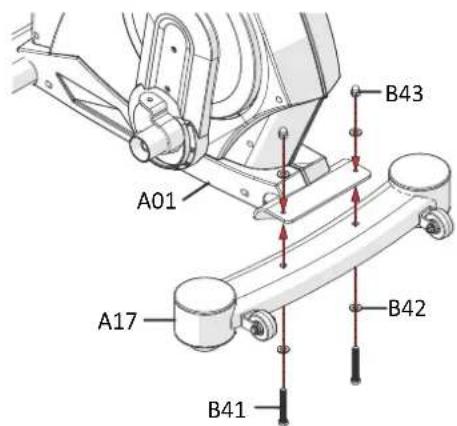

Schritt 1: Montage des Standfußes

Setzen Sie die beiden Abdeckkappen, rund (C21) rechts und links Standrohr (A17) ein.

Befestigen Sie den Standfuß (A17) an der vorderen Aufnahme des Basisrahmens (A01).

Verwenden Sie hierzu zwei Sechskantschrauben (B41), vier Unterlegscheiben (B42) und zwei Hutmuttern (B43).

C21 A17

A01 B43 A17 B42 B41

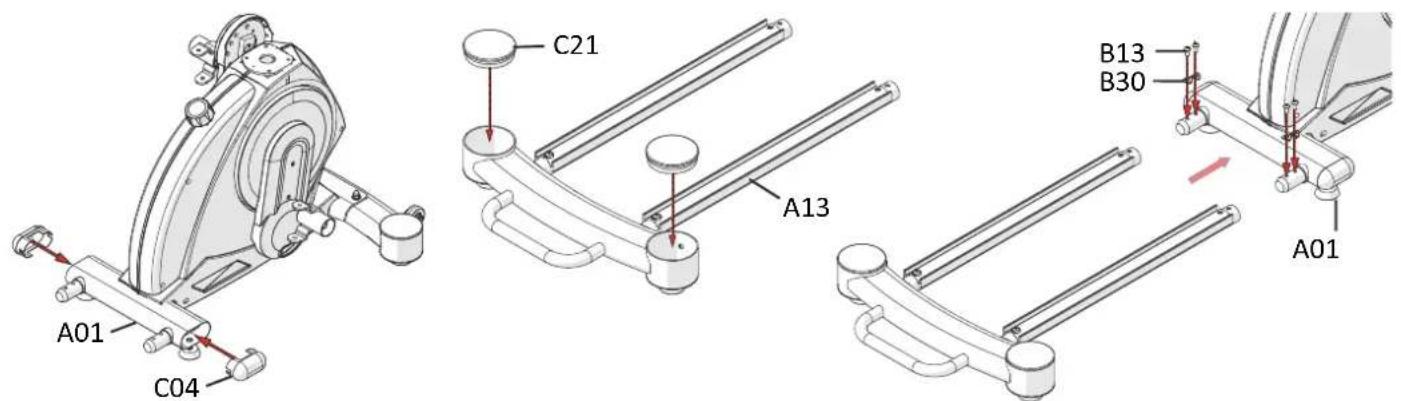

Schritt 2: Montage des Gleitrahmens

Setzen Sie die beiden ovalen Endkappen (C04) rechts und links am hinteren Standfuß des Basisrahmens (A01) ein. Setzen Sie die runden Abdeckungen (C21) am Gleitrahmen (A13) ein.

Setzen Sie die Gleitrohre des Gleitrahmens (A13) in den Aufnahmen des Basisrahmens (A01) ein und befestigen Sie diese mit je zwei Inbusschrauben (B13) und zwei Wellscheiben (B30).

A01 C04 C21 A13 B13 B30 A01

Montage

Schritt 3: Montage des Lenkerschaftes

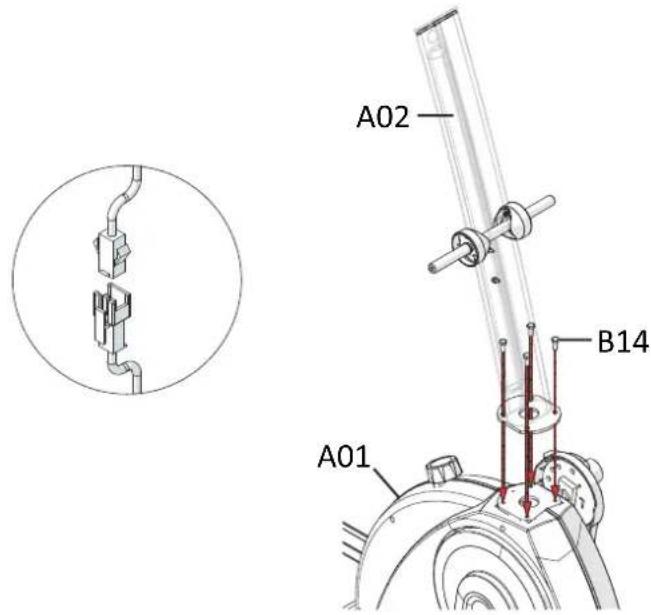

Verbinden Sie das Kabel, das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel, das aus der Aufnahme des Basisrahmens (A01) ragt.

Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben (B14) am Basisrahmen.

⚠️ ACHTUNG:

Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht quetschen oder beschädigen.

A02 B14 A01

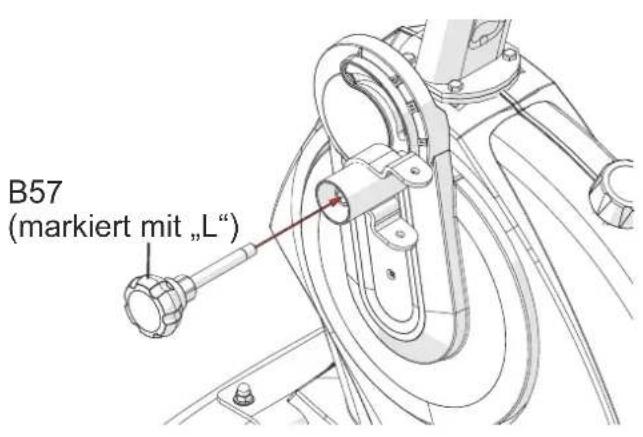

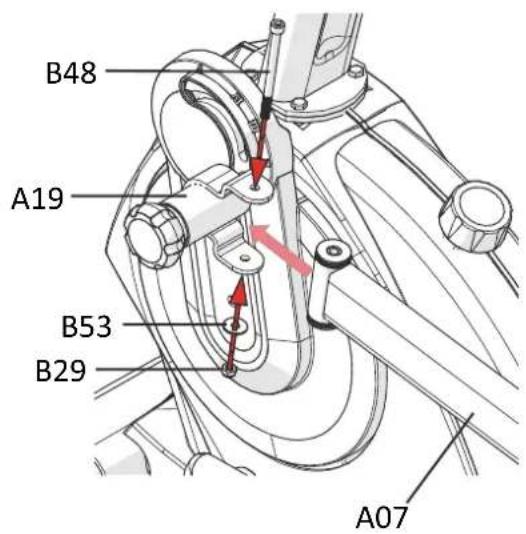

Schritt 4: Montage der Führungsrohre

Setzen Sie den linken Sicherungshandhebel (B57 - markiert mit „L“) in die seitliche Aufnahme der Schrittlängenverstellung ein und ziehen Sie ihn fest an - Abbildung 1.

Setzen Sie dann das vordere Ende des linken Führungsrohrs (A07) in die Aufnahme der linken Schrittlängenverstellung (A19) ein und befestigen Sie dieses mit einer Inbusschraube (B48), einer Unterlegscheibe (B53) und einer Sicherungsmutter (B29) - Abbildung 2.

Verfahren Sie nun ebenso mit dem rechten Pedalrohr.

Abbildung 1 Abbildung 2

B57 (markiert mit „L“)

B48 A19 B53 B29 A07

Montage

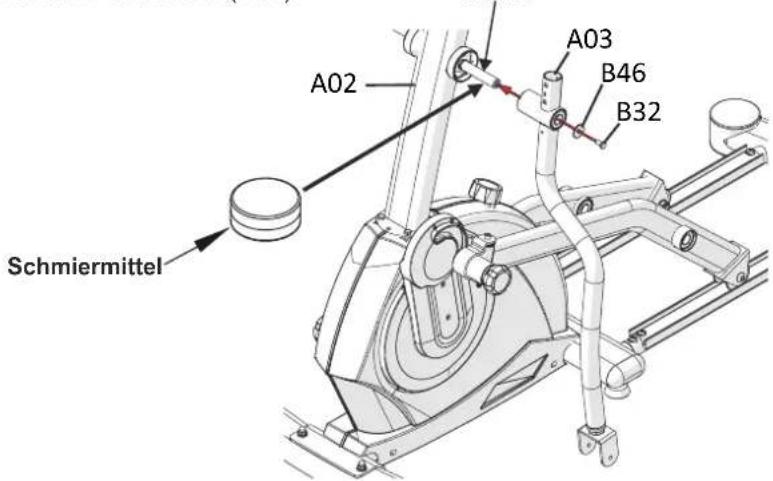

Schritt 5: Montage der Pendelrohre

Bevor Sie mit der Montage fortfahren, fetten Sie die beiden Achsen des Lenkerschaftes (A02) mit dem im Lieferumfang enthaltenen Schmiermittel gut ein.

Setzen Sie den linken Pendelrohr (A03) auf der zuvor geschmierten, linke Achse des Lenkerschaftes (A02) ein. Befestigen Sie den Pendelrohr (A03) mit einer Schraube (B32) und einer Unterlegscheibe (B46).

Verfahren Sie dann ebenso mit dem rechten Pendelrohr (A04).

A02 Schmiermittel A03 B46 B32

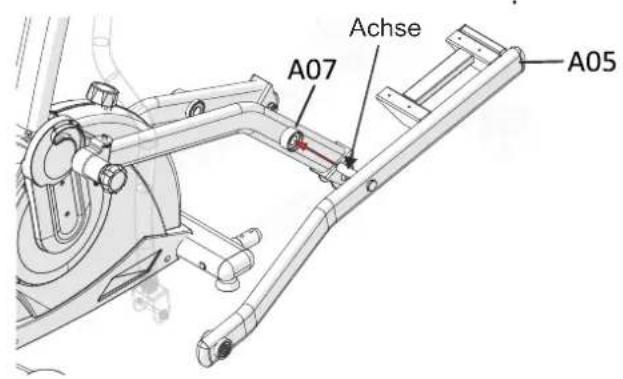

Schritt 6: Montage der Pedalrohre

Bevor Sie mit der Montage fortfahren, fetten Sie die Achse des linken Pedalrohrs (A05) mit dem im Lieferumfang enthaltenen Schmiermittel gut ein.

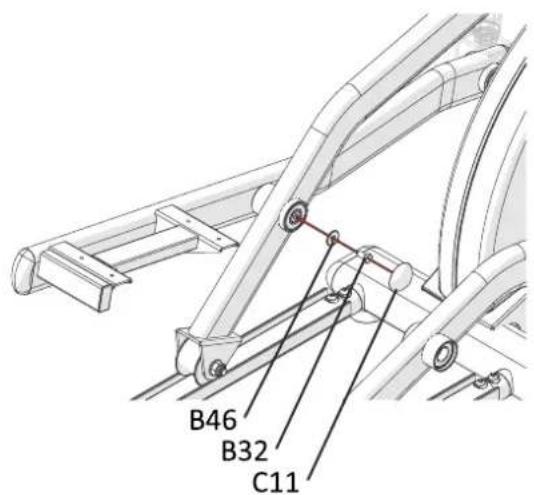

Setzen Sie dann die zuvor geschmierte Achse des linken Pedalrohrs (A05) in die Aufnahme des linken Führungsrohrs (A07) ein und befestigen Sie diese mit einer Unterlegscheibe (B46) und einer Sicherungsmutter (B32).

Drücken Sie anschließend die Schraubenabdeckung (C11) auf die Mutter (B32).

Verfahren Sie dann ebenso mit dem rechten Pedalrohr (A06).

A07 Achse A05

B46 B32 C11

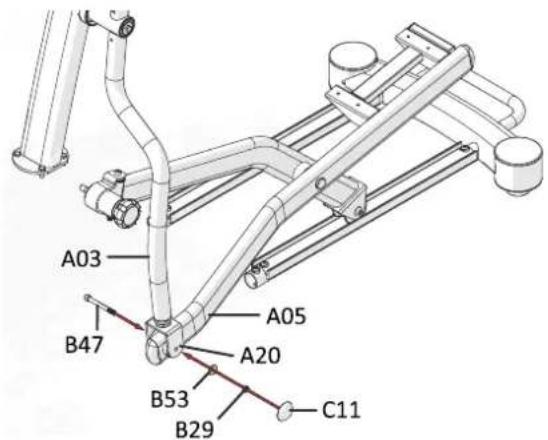

Schritt 7: Montage des Knickgelenks (Übergang Pendelrohr - Pedalrohr)

Verbinden Sie das linke Pendelrohr (A03) mit dem linken Pedalrohr (A05). Verwenden Sie hierzu eine Inbusschraube (B47), eine Unterlegscheibe (B53) und eine Sicherungsmutter (B29). Drücken Sie anschließend die Schraubenabdeckung (C11) auf die Mutter (B32).

Verfahren Sie dann ebenso mit dem rechten Pendelrohr (A04) und Pedalrohr (A06).

A03 B47 A05 A20 B53 B29 C11

Montage

Schritt 8: Montage der Pendelhandgriffe

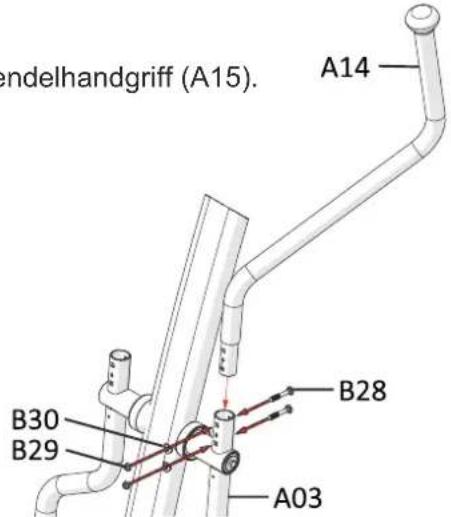

Setzen Sie den linken Pendelhandgriff (A14) in die Aufnahme des linken Pendelrohres (A03) und den rechten Befestigen sie dann den Pendelhandgriff (A14) mit zwei Schlossschrauben (B28), zwei Wellenscheibe (B30) und zwei Sicherungsmuttern (B29).

Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A15).

A14 B30 B29 B28 A03 endelhandgriff (A15).

Schritt 9: Montage des festen Handgriffs

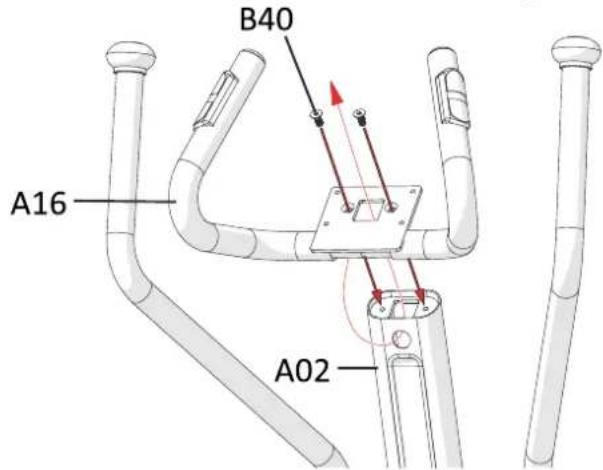

Führen Kabel des Handgriffes (A16) durch die runde Öffnung am Lenkerschaft (A02) und oben wieder aus dem Lenkerschaft (A02) heraus. Führen Sie dann alle Kabel, die oben aus dem Lenkerschaft (A02) ragen durch die rechteckige Öffnung des festen Handgriffs (A16).

Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie mit dem Cockpit zu verbinden. Befestigen Sie dann den festen Handgriff (A16) mit zwei Inbusschrauben (B40) am oberen Ende des Lenkerschaftes (A02).

⚠️ ACHTUNG:

Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder beschädigen. B40

B40 A16 A02

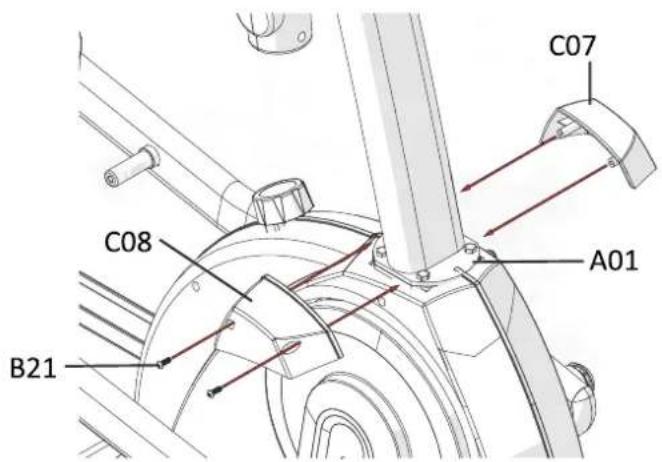

Schritt 10: Montage der Lenkerschaft-Abdeckung

Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Linsenkopfschrauben (B21) am Übergang des Lenkerschaftes (A02) zum Basisrahmen.

C07 C08 A01 B21

Montage

Schritt 11: Montage der Pendelrohr-Geäuse

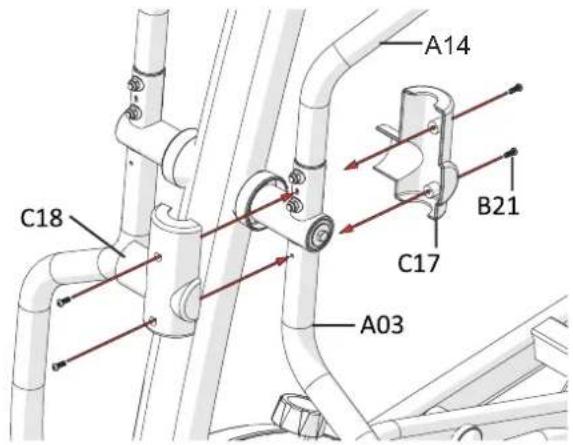

Befestigen Sie die beiden Pendelrohr-Geäuse (C17-links/C18-rechts) am Übergang des linken Pendelhandgriffs (A14) zum linken Pendelrohr (A03). Verwenden Sie hierzu vier Linsenkopfschrauben (B21). Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A14) und Pendelrohr (A04).

A14 C18 B21 C17 A03

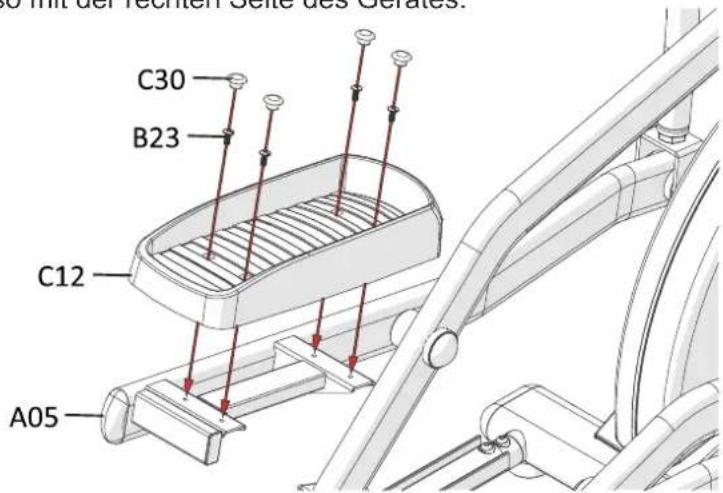

Schritt 12: Montage der Trittflächen

Befestigen Sie je eine der beiden Trittflächen (C12) an den hinteren Aufnahmen des linken Pedalrohrs (A05). Verwenden Sie hierzu vier Linsenkopfschrauben (B23). Nachdem Sie die Trittflächen montiert haben drücken Sie je vier Abdeckstopfen (C31) von oben in die vier Schraubenöffnung auf der Oberseite der Trittfläche (C12).

Verfahren Sie dann ebenso mit der rechten Seite des Gerätes.

C30 B23 C12 A05

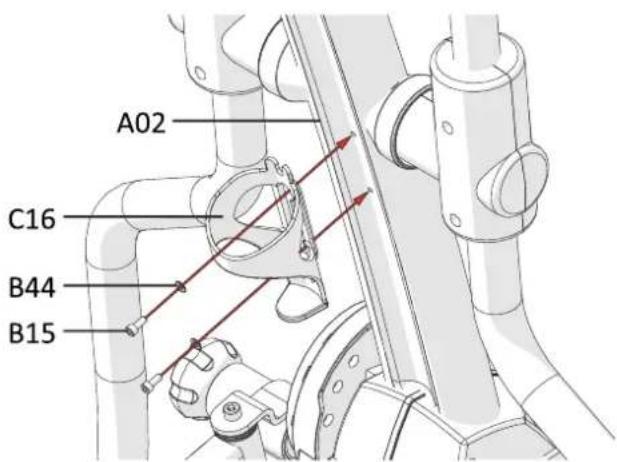

Schritt 13: Montage des Flaschenhalters

Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten Inbusschrauben (B15) und Unterlegscheiben (B44). Befestigen Sie den Flaschenhalter (C16) mit den soeben gelösten zwei Inbusschrauben (B15) und Unterlegscheiben (B44) am Lenkerschaft (A02).

A02 C16 B44 B15

Montage

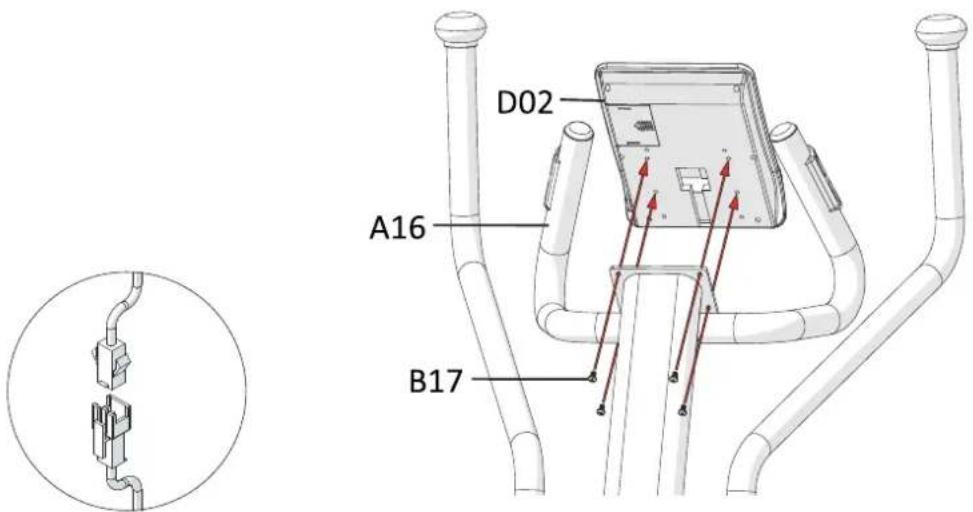

Schritt 14: Montage des Cockpits

Lösen Sie die vier, auf der Rückseite des Cockpits (D02) bereits vormontierten Linsenkopfschrauben (B17).

Verbinden Sie dann die Kabel, die aus dem Cockpit (D02) ragen mit den Kabeln die aus dem festen Handgriff (A15) ragen.

Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung identische Verbindungen haben. Die Reihenfolge des Anschlusses spielt hierbei keine Rolle. Die anderen Kabel lassen sich eindeutig aufgrund ihrer Anschlüsse zuordnen. Befestigen Sie dann das Cockpit (D02) mit vier Linsenkopfschrauben (B17) am Cockpithalter des festen Handgriffs (A16).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

D02 A16 B17

Transport, Standort & Lagerung

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich an das hintere Ende des Gleitrahmens und greifen mit beiden Händen das hintere Querrohr. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt.

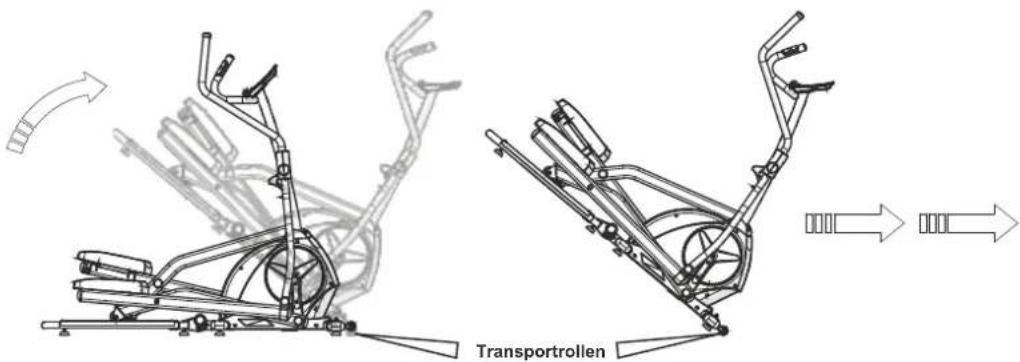

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben.

Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Schrittlängenverstellung

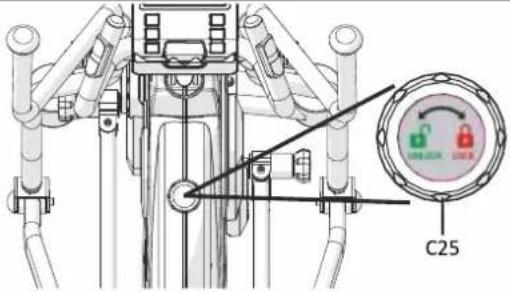

Ihr Trainingsgerät bietet Ihnen die Möglichkeit die Schrittlänge in fünf Positionen zu verstellen:

Position 1 = 33cm Schrittlänge Position 2 = 40cm Schrittlänge Position 3 = 46cm Schrittlänge

Position 4 = 48cm Schrittlänge Position 5 = 51cm Schrittlänge

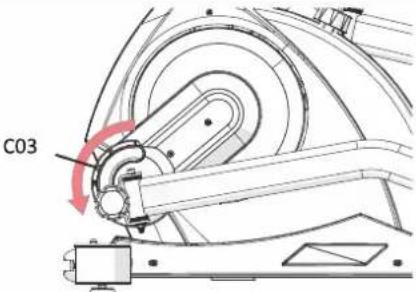

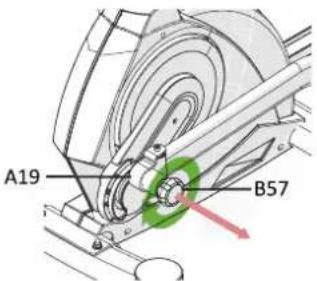

	Schritt 1:Bewegen Sie den linken Pedalarm in Richtung vorderes Standrohr..
	Schritt 2:Stellen Sie das Sicherungshandrad am Hauptgehäuse auf die Position „LOCK“ - jetzt sind die Pedalrohre blockiert.Diese Funktion kann auch als Kindersicherung verwendet werden. Hierbei entfallen natürlich die Schritt 3 - 5.
	Schritt :3Lösen und entfernen Sie den linken Sicherungs-Handhebel (B57) und den rechten Sicherungs-Handhebel (B58). Bitte beachten Sie dass, der linke Handhebel im Uhrzeigersinn gelöst wird und der rechte gegen den Uhrzeigersinn gelöst wird.
	Schritt 4:Stellen Sie an beiden Pedalarmen die gewünschte Schrittlänge ein. Achten Sie unbedingt darauf, dass beide Pedalarme in der gleichen Schrittlänge eingestellt sind.
	Schritt 5:Setzen Sie die beiden Sicherungshandhebel (B57/B58) wieder in die linke und rechte Schrittlängenverstellung ein und ziehen Sie diese dann fest an.Um mit dem Training zu beginnen lösen Sie das, bei Schritt 2 auf Position „LOCK“ gestellt Sicherungshandrad in dem Sie es auf die Position „UNLOCK“ stellen.

⚠️ ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Aufgrund der chemischen Zusammensetzung von Körperschweiß ist dieser bei nicht sofortiger Entfernung/Reinigung die Hauptursache für Korrosion (Rost). Überprüfen Sie daher nach jeder Trainingseinheit, ob Körperschweiß und/oder andere Flüssigkeiten mit dem gerät in Kontakt gekommen sind. Ist dies der Fall müssen die betroffenen Bauteile/Gehäuseteile gereinigt werden.

Bitte beachten:

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Schmierung der Gleitrohre

Die Oberseite der Gleitrohre müssen regelmäßig gereinigt und geschmiert werden. Reinigen Sie hierzu die Gleitrohre mit einem feuchten Tuch und etwas flüssiger Handseife oder Spülmittel. Für eine professionelle Reinigung empfehlen wir das MAXXUS®Entfetter-Spray. Trockenen Sie danach die Gleitrohre sehr gut ab. Nun schmieren Sie die Oberseite der Gleitrohre mit flüssigem Silikon oder dem MAXXUS®Gleit-Spray ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Woche reinigen und schmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Pflege- und Reinigungsmittel erhalten Sie in unserem Onlineshop unter www.maxxus.info, oder in unserem Showroom in Groß-Gerau.

Schmierung der Achsen am Lenkerschaft und an den Antriebsscheiben

Die beiden am Lenkerschaft befindlichen Querachsen, sowie die Achsen an den großen Antriebsscheiben sollten 1x alle 6 Monate mit Mehrzweckfett gut eingeschmiert werden - siehe hierzu Montageschritt 4.

Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht.

Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.

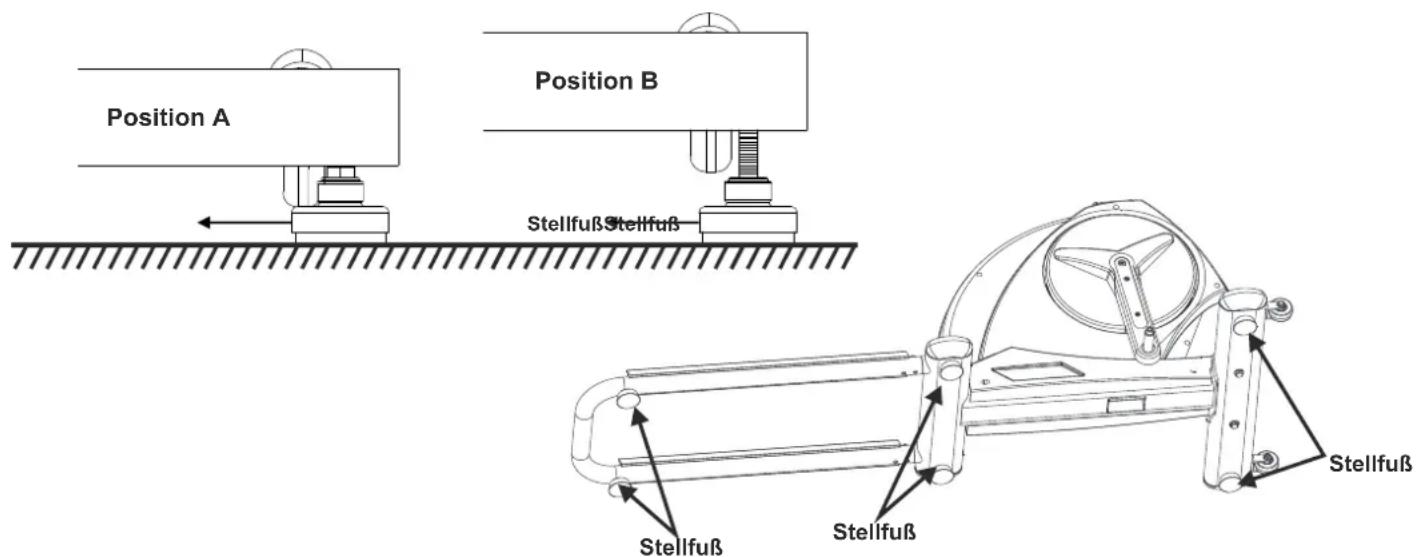

Position A Position B Stellfuß Stellfuß Stellfuß Stellfuß Stellfuß

Netzadapter (9V/1.000mA)

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzkabels (D08) in die, sich an der Vorderseite des Hauptgehäuses befindliche Anschlussbuchse (D09) ein. Verbinden Sie dann das Netzkabel mit einer Steckdose.

▲ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.

D08 D09 A01 (9)

Anschließen des Gerätes

⚠️ ACHTUNG:

Bevor Sie den Netzadapter an das Gerät anschließen prüfen Sie unbedingt jedes Mal, dass es sich um den im Lieferumfang des Gerätes enthaltenen Netzadapter handelt. Bei der Verwendung eines anderen Netzadapters kann es zu Beschädigungen der elektronischen Bauteile des Gerätes kommen, für die der Hersteller keine Haftung übernehmen kann.

Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Verbinden Sie das Netzkabel zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit automatisch ein. Sollte das Trainingsgerät bereits mit dem Stromnetz verbunden sein, sich das Cockpit aber im Stand-By-Modus befinden, so aktivieren Sie das Cockpit durch Drücken einer beliebigen Taste oder durch das Bewegen der Pedale.

Ausschalten des Gerätes

Bei einer Inaktivität von mehr als 4 Minuten schaltet das Cockpit automatisch in den Stand-By-Modus. Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen. Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.

Cockpit

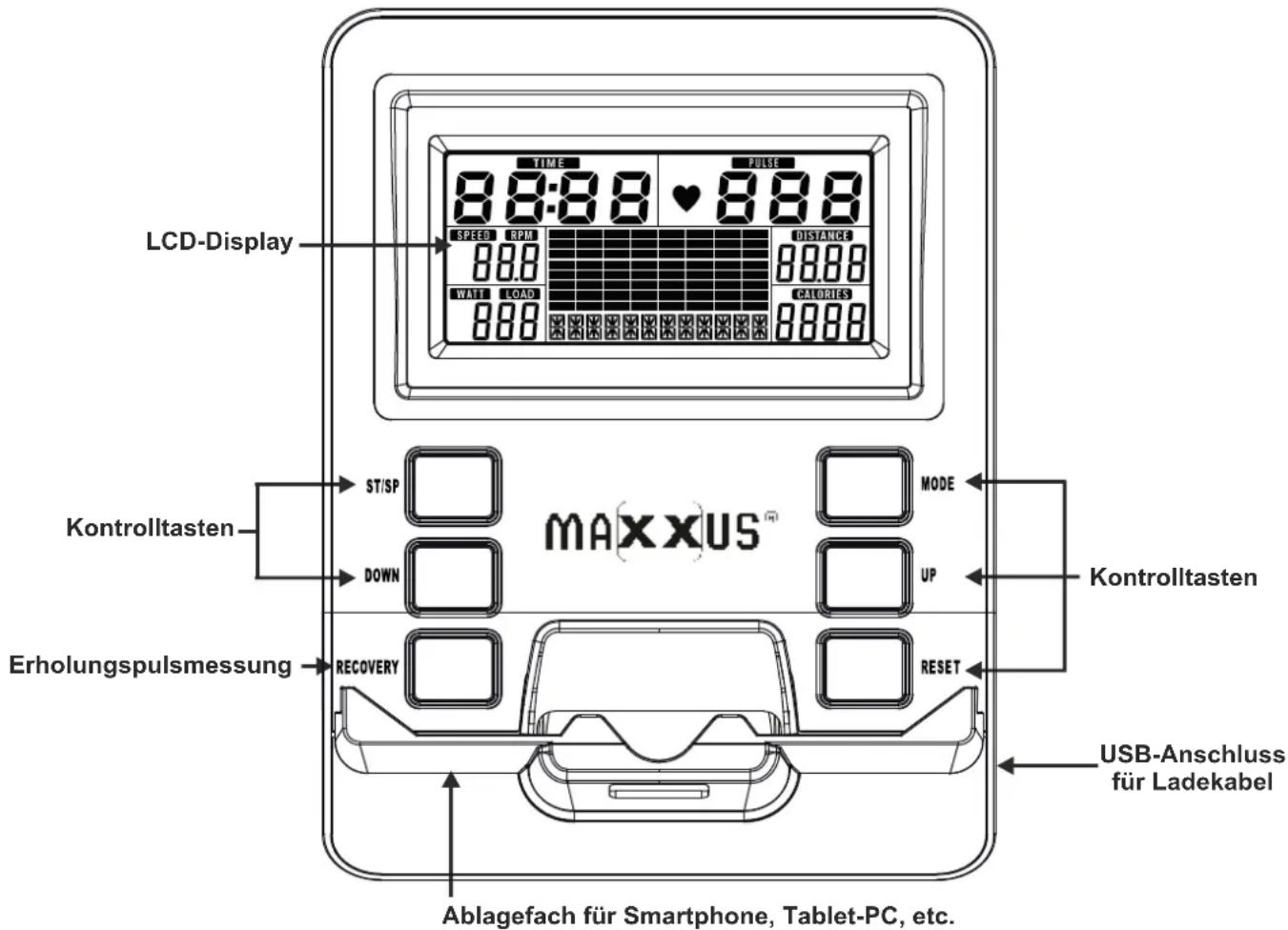

LCD-Display ST/SP DOWN Recovery Ablagefach für Smartphone, Tablet-PC, etc. TIMES 8:8:88 SPEED RPM 88.0 WATER LOAD 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.0 88.1 88.2 88.3 88.4 88.5 88.6 88.7 88.8 88.9 89.0 89.1 89.2 89.3 89.4 89.5 89.6 89.7 89.8 89.9 90.0 90.1 90.2 90.3 90.4 90.5 90.6 90.7 90.8 90.9 91.0 91.1 91.2 91.3 91.4 91.5 91.6 91.7 91.8 91.9 92.0 92.1 92.2 92.3 92.4 92.5 92.6 92.7 92.8 92.9 93.0 93.1 93.2 93.3 93.4 93.5 93.6 93.7 93.8 93.9 94.0 94.1 94.2 94.3 94.4 94.5 94.6 94.7 94.8 94.9 95.0 95.1 95.2 95.3 95.4 95.5 95.6 95.7 95.8 95.9 96.0 96.1 96.2 96.3 96.4 96.5 96.6 96.7 96.8 96.9 97.0 97.1 97.2 97.3 97.4 97.5 97.6 97.7 97.8 97.9 98.0

Cockpit

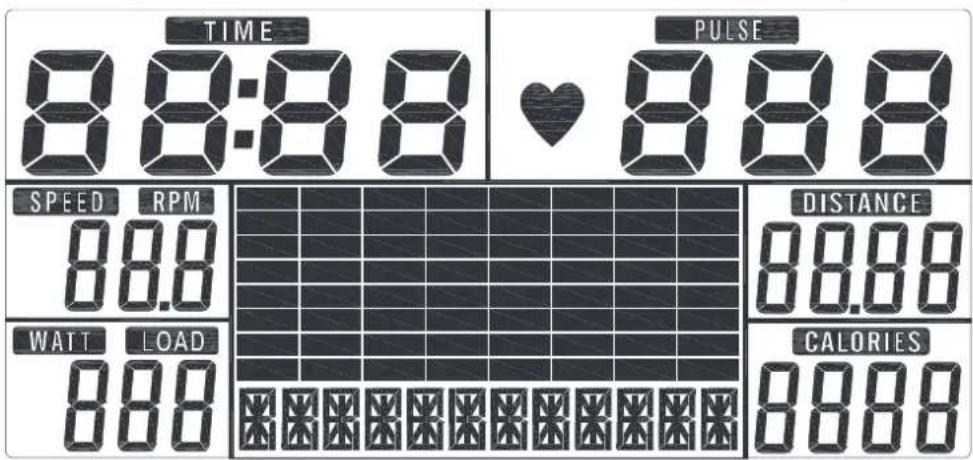

TIME 8:8:88 PULSE 88.8 SPEED RPM 88.0 WATT LOAD 88.0 DISTANCE 88.88 CALORIES 88.88

- Funktionen

Das Cockpit besitzt 6 Tastenfunktionen: UP, DOWN, RESET, START/STOP, RECOVERY und MODE.

A. UP : Auswahl der Funktion und Erhöhung von Werten.
B. DOWN : Auswahl der Funktion und Verringerung von Werten.
C. RESET: Rückstellung (RESET) im Stop Modus.
D. START/STOP : Starten und stoppen des Programms.
E. RECOVERY : Puls Recovery Test Funktion.
F. MODE : Im Stop Modus zur Bestätigung der Eingaben und Zugriff auf das Trainingsprogramm.

• Displayanzeige

Einschalten: Stecken Sie das Netzteil in die Strombuche des Bikes und verbinden Sie dieses mit dem Netzstrom (230V). Das Display zeigt für ca. 2 Sekunden alle Segmente des Cockpits an.

A. Level : Zeigt die Widerstandslevel an (LEVEL 1 bis LEVEL 16).
B. Widerstandsprofile:

20 Widerstandsbalken in 8 Spalten werden angezeigt.

D. Anzeige der Geschwindigkeit und Umdrehungen (RPM) :

Window 2

E. Anzeige der Leistung in Watt und der Belastung:

Window 3

F. Informationsanzeige:

Anzeige von Informationstext

Window 4

Anzeige des gemessenen Pulses bzw. der Herzfrequenz

Window 7

PULSE 888

- Anzeigewerte

TIMEZEIT	Anzeigebereich 0:00~99:99 ; Einstellbereich 0:00~99:00.
DISTANCEDISTANZ	Anzeigebereich 0.00~99.99 ; Einstellbereich 0.00~99.90km.
CALORIESKALORIEN	Anzeigebereich 0~9999 ; Einstellbereich 0~9990.
PULSEPULS	Anzeigebereich P-30~230 ; Einstellbereich 0-30~230.
WATTLEISTUNG IN WATT	Anzeigebereich 0~999 ; Einstellbereich 10~350.
SPEEDGESCHWINDIGKEIT	0.0~99.9km.
RPMUMDREHUNGEN	0~999.

Quick-Start

Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen.

Durch Drücken der UP/DOWNTasten können Sie die Widerstandsstufen individuell verstellen.

Da bei dieser Art des Trainings keine Trainingswerte vorgegeben werden, muss das Training vom Benutzer individuell beendet werden.

• Wichtige Hinweise

A. Alle Anzeigen dienen dem Training und sind nicht für medizinische Zwecke gedacht.
B. Beachten Sie bitte, dass im Programm nur ein Wert, Zeit oder Distanz, vorgewählt werden darf.

Werden beide Werte vorgegeben, zeigt das Cockpit 0:00 an.

- Programmbedienung

A. Manuelles Training:

In diesem Programm stellen Sie den Widerstand manuell ein.

Voreinstellungen wie Zeit, Kalorien, Puls oder Distanz sind möglich.

1. Drücken Sie UP oder DOWN um das Programm zu wählen. Wählen Sie „Manual“ und drücken Sie MODE um in das Programm zu gelangen.
2. Drücken Sie UP oder DOWN zur Auswahl von TIME (ZEIT), DISTANCE (DISTANZ), CALORIES (KALORIEN), PULSE (PULS) und bestätigen Sie mit der Taste MODE.
3. Beginnen Sie das Training mit der Taste START/STOP. Stellen Sie die Widerstände mit den Tasten UP oder DOWN ein.
4. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

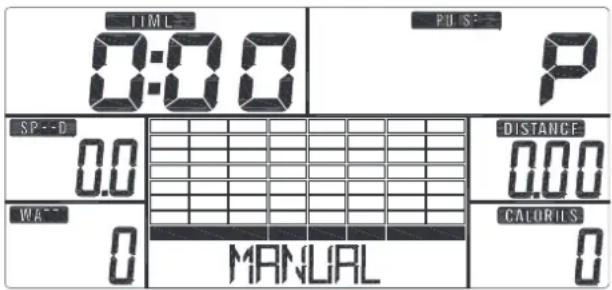

TIME 0:00 PUS- SP-D 0.0 DISTANCE 0.00 WAIT 0 MANUAL CALORIES 0

B. Programmwahl mit festem Trainingsprofil:

1. Mit den Tasten UP oder DOWN wird das gewünschte Programm gewählt und mit der Taste MODE bestätigt.
2. Wenn die Trainingszeit vorgewählt werden soll, drücken Sie die Taste UP oder DOWN und bestätigen Sie die Eingabe mit der MODE Taste.
3. Starten Sie das Training mit der Taste START/STOP. Stellen Sie den gewünschten Widerstand mit den Tasten UP/DOWN ein.
4. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu zurückgelangen.

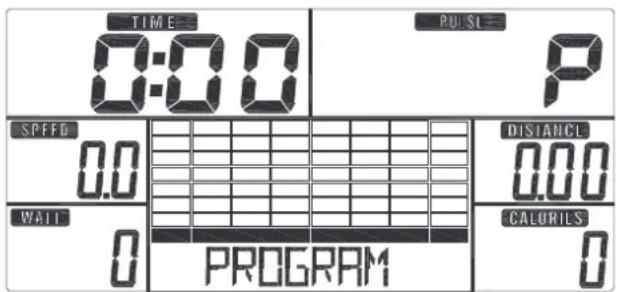

TIME 0:00 PULSE P SPFFG 0.0 DISTANCE 0.00 WALL 0 PROGRAM CALORIES 0

C. USER Programm:

Erstellen Sie ein eigenes Programmprofil.

1. Wählen Sie das User Programm mit den Tasten UP oder DOWN aus und bestätigen Sie die Auswahl mit der Taste MODE.
2. Stellen Sie den Widerstand mit den Tasten UP oder DOWN ein und wechseln Sie mit der Taste MODE zum nächsten Segment. Wählen Sie erneut den gewünschten Widerstand mit den Tasten UP/DOWN aus und bestätigen Sie jeweils mit der Taste MODE, bis das gewünschte Profil erstellt ist.
3. Halten Sie die Taste MODE, um die Programmeingabe zu beenden.
4. Drücken Sie die Taste UP oder DOWN zur Zeitauswahl und bestätigen Sie die Auswahl mit MODE.
5. Starten Sie das Programm mit den Tasten START/STOP.
   Verändern Sie die Widerstände ggf. mit den Tasten UP oder DOWN.
6. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

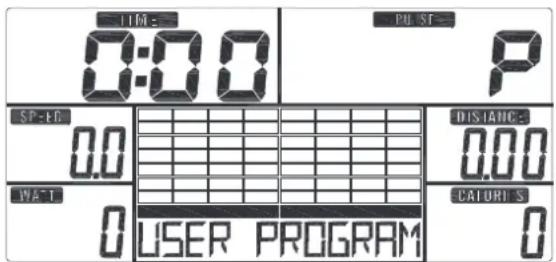

TIME 0:00 PUST- SP-ER 0.0 DISTANCE: 0.00 WATT 0 USER PROGRAM CALIFRS 0

D. H.R.C. Herzfrequenzprogramm: (Verwenden Sie einen uncodierten Funk-Pulsgurt!)

1. Wählen Sie das Programm mit den Tasten UP oder DOWN und bestätigen Sie die Auswahl mit MODE.
2. Wählen Sie Ihr Alter mit den Tasten UP oder DOWN und bestätigen Sie die Eingabe mit MODE.
3. Wählen Sie mit UP oder DOWN den Bereich, in dem Sie trainieren möchten: 55%, 75%, 90%, oder TAG (Ziel H.R.) und bestätigen Sie mit MODE.
4. Wählen Sie die gewünschte Trainingszeit mit den Tasten UP oder DOWN und starten Sie das Programm mit der START/STOP Taste.
5. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu zurückgelangen.

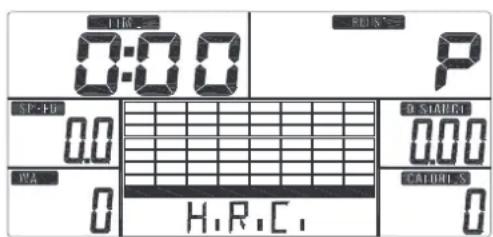

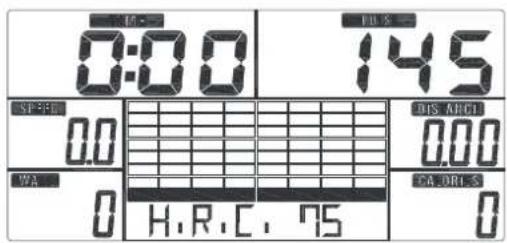

0:00 0.0 P 0.0 0.0 0.0 H.R.C. 0

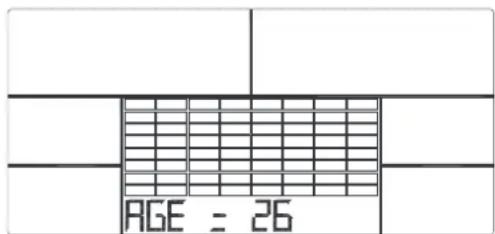

AGE = 26

Cockpit

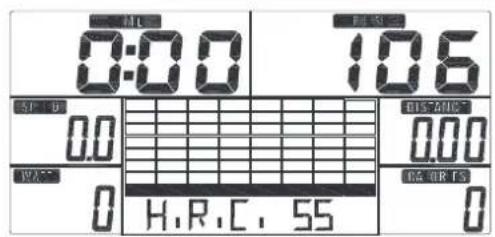

0:00 106 0.0 0.00 0.00 0 H.R.C. 55 0

0:00 145 0.0 0.0 0.00 0 H.R.C. 75 PAS AMOUNT PAS ORI-3S 0

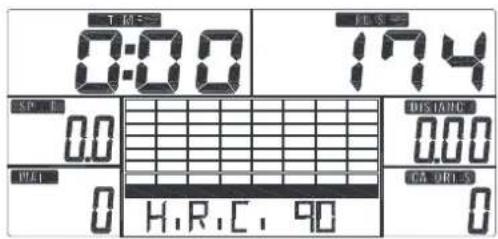

T M= 0:00 174 SR. F 0.0 DISTANG 0.00 PWR 0 H.R.C. 90 CA DRLS 0

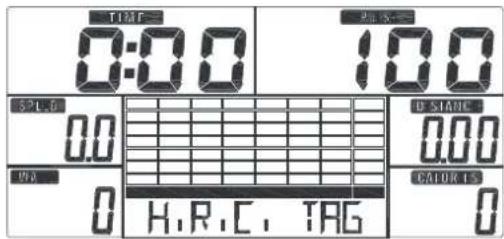

TIME 0:00 100 SCL.0 0.0 0.0 0 H.R.C. TAG U SIAKE 0.00 CALORTS 0

E. WATT Programm:

1. Wählen Sie das Wattprogramm mit den Tasten UP oder DOWN und bestätigen Sie die Auswahl mit MODE.
2. Wählen Sie die gewünschte WATT Leistung mit den Tasten UP oder DOWN aus und bestätigen Sie mit MODE.
3. Wählen Sie die gewünschte Trainingszeit mit den Tasten UP oder DOWN.
4. Starten Sie das Training mit der Taste START/STOP. Verändern Sie die Leistung mit den Tasten UP/DOWN.
5. Um das Training zu unterbrechen und danach wieder zu beginnen, drücken Sie die Taste START/STOP. Im Stop Modus können Sie mit der Taste RESET zum Hauptmenu

zurückgelangen.

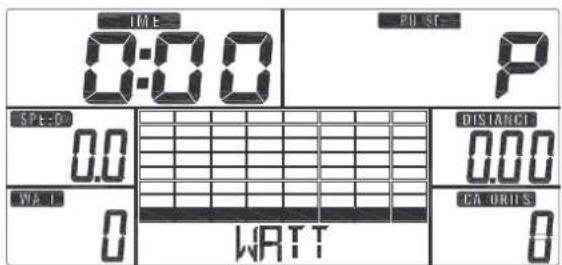

TIME 0:00 PUST- SP-0 0.0 DISTANCE 0.00 WATT CA ORITS 0 WATT

Programme

PROGRAM 1

PROGRAM 2

PROGRAM 3

PROGRAM 4

PROGRAM 5

PROGRAM 6

PROGRAM 1

PROGRAM 8

PROGRAM 9

PROGRAM ID

PROGRAM 11

PROGRAM 12

Cockpit

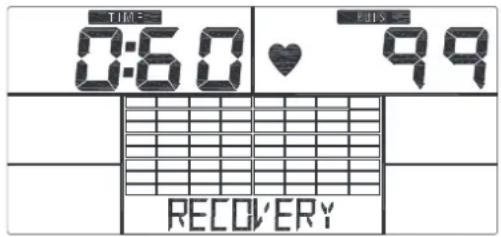

F. Recovery Funktion:

Ermitteln des aktuellen Fitnesslevels durch Messung des Erholungspulses.

1. Während die Recovery Funktion ausgeführt wird, muss der Puls über die beiden Handpulssensoren gemessen werden. Wird der Puls angezeigt, drücken Sie die RECOVERY Taste, um die Messung zu beginnen. Treten Sie während der Messung nicht!
2. Die Zeit läuft von "0:60" Sekunden auf "0:00" als Countdown.
3. Nach der Messung zeigt das Display den Fitnesswert F1 bis F6, wobei F1 der beste Wert und F6 der schlechteste Wert ist.

1.0 Hervorragend
1.0 < F < 2.0	Sehr gut trainiert
2.0 < F < 2.9	Gute Fitness
3.0 < F < 3.9	Ausreichende Fitness
4.0 < F < 5.9	Unterdurchschnittlich
6.0 Schlechter Fitnesszustand

Ablagefach für Smartphone/Tablet-PC

Auf der Vorderseite des Cockpits befindet sich ein Ablagefach. Dies ermöglicht es die meisten aktuellen Smartphones und Tablet-PCs abzulegen. Bitte prüfen Sie vor der benutzunbg unbedingt ob Ihre Samrtphone oder Tablet-PC in das Ablagefach passt und einen sicheren Sitz hat.

USB-Anschluss

Das Cockpit ist seitlich mit einem USB-Anschluss ausgestattet.

Hier kann der Benutzer ein USB-Ladekabel für sein Smartphone/Tablet-PC anschließen um es bei Bedarf aufzuladen. Das USB-Ladekabel ist nicht im Lieferumfang enthalten!

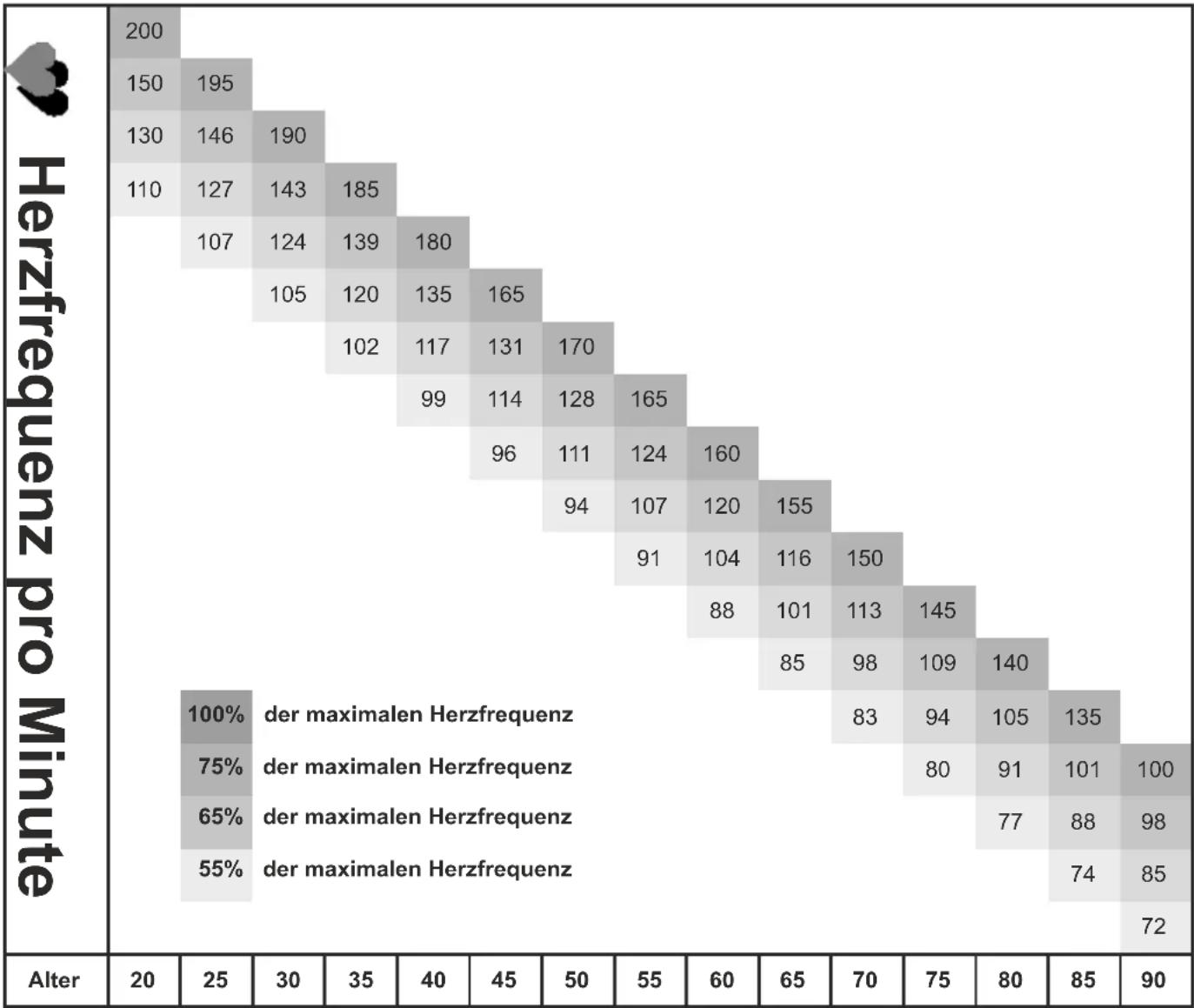

Kalkulation der individuellen Trainingsherzfrequenz
Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

⚠ Warnhinweis zur Puls- & Herzfrequenzmessung ⚠️

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

⚠️ ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

! ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

• die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben
• übergewichtig sind
• älter als 35 Jahre sind
• zu hohen oder zu niedrigen Blutdruck haben
• Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.

Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan.

Kalenderwoche:____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Technische Details

Cockpit

Anzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Level ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details

Bremssystem: Motorisches Permanent-Magnet-Bremssystem

Bremskraftverstellung: computergesteuert

Bremsstufen: 1 - 16

Gewicht Schwungscheibe: ca. 9 kg

Antriebssystem: 2-stufiger Längsrippenriemen

Aufstellmaßemaße: ca. 1.422 x 762 x 1.590 mm (LxBxH)

Gesamtgewicht: ca. 60 kg

Maximales Benutzergewicht: 145 kg

Stromversorgung: 220-230V - 50Hz

Netzadapter: 9V/1.000mA

Einsatzgebiet: - Heimbereich

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

Teileliste

Teile-Nr.	Beschreibung	St.	Teile-Nr.	Beschreibung	St.
A01 Welded, Main Frame 1 B18				Shaftø19	2
A02 Welded, Upright Post 1 B19 Spacer 2
A03 Welded, Handrail Arm /L 1 B20 Nylon				Nut M12 2
A04 Welded, Handrail Arm /R 1 B21 Screw				M5 22
A05 Welded, Foot Pedal Tube /L 1 B22 Bolt				M12 2
A06 Welded, Foot Pedal Tube /R 1 B23 Screw				M6	8
A07 Welded, Rotate Bar /L	1 B24	Nut	M20	2
A08 Welded, Rotate Bar /R	1 B25	Nut	M8	1
A09 Welded, Idle Wheel Bracket	1 B26	Nylon	Nut M10 1
A10 Welded, Belt Pulley Shaft	1 B27		C-ringø17	1
A11 Welded, Crank /L	1 B28	Bolt	M8	4
A12 Welded, Crank /R	1 B29	Nylon	Nut M8	8
A13 Welded, Guide Rail	1 B30	Curve	Washer M8	10
A14 Handrail /L	1 B31	Handrail	Arm Axle	2
A15 Handrail /R	1 B32	Bolt	M8	4
A16 Welded, Stationary Handlebar	1 B33	Spring	Washer M20	2
A17 Welded, Front Stabilizer	1 B34	Bolt	M10 2
A18 Welded, Adjustable Disk	2 B35	Bolt	M8	4
A19 Welded, Rotate Bar Connect Bracket	2 B36	Bolt	M6	4
A20 Welded, U Shape Bracket	2 B37	Washer 5/16"	4
B01 Bolt 1/4" 2	B38 Bolt		M8	2
B02 Washer 1/4" 4	B39 Screw		M4	6
B03 Nylon Nut 1/4"	2 B40	Screw	M8	2
B04 Nut M10 (6.0T)	1 B41	Bolt 3/8"	2
B05 Nut M10 (8.0T)	1	B42	Washer 3/8"	4
B06 C-ring 20	1 B43	Dome	Nut 3/8"	2
B07 Wave Washer M21	2 B44		Washerø5.3	2
B08 Washer M20	1 B45	C-ring	20	2
B09 Rotate Bar Wheel Spacer	2 B46	Washer	5/16"	4
B10 Bolt M8	1 B47	Bolt	M8	2
B11 Bolt M10 1 B48 Bolt			M8	2
B12 Screw M3.5	2 B49	Bushing	Spacer	4
B13 Bolt M8	6 B50	Screw	M6	4
B14 Screw M8 4 B51 Shaft			Housing	4
B15 Bolt M5	2 B52	C-ring	35	2
B16 Washer 1/2" 2	B53 Washer 5/16		4
B17 Screw M5 4 B54 Bolt			M8	2

Teileliste

Teile-Nr.	Beschreibung	St.	Teile-Nr.	Beschreibung	St.
B55 Nut	M20 2 C17 Handrail			Arm Decorative Cover -A	2
B56 Washer	M20 2 C18 Handrail			Arm Decorative Cover -B	2
B57 Knob	/L 1 C19 Belt			Pulley 1
B58 Knob	/R 1 C20 Rotate			Bar Wheel 2
B59 Screw	M5 1 C21			End Cap ∅101.6	4
B60 Bolt	M5 1 C22 MOS			Washer 4
B61 Nut	M5 1 C23 Bushing			∅33.4	4
B62 Screw	M6 1 C24			Washer ∅14	4
B63 Fixed Plate	/1	1 C25 Safety	Safety	Knob	1
B64 Fixed Plate	/2	1 C26 Handrail	Handrail	End Cap	2
B65 Guide Pin		1 C27 Square	Square	End Cap 20x40	2
B66 Spring		1 C28 Spacer /L	Spacer /L	1
C01 Main	Cover /R	1 C29 Spacer /R	Spacer /R	1
C02 Main	Cover /L	1 C30 End	End	Cap for Pedal	8
C03L	Disc Cover /L	1	D01	Hand Pulse Sensor	1 Set
C03R	Disc Cover /R	1	D02	Computer	1
C04 Oval	End Cap 50x100	2	D03	Flywheel 1
C05 Adjustable	Foot Pad	6	D04	Cable 1	1
C06 Transport	Wheel	2	D05	Cable 2	1
C07 Uprght	Post Decorative Cover /L	1	D06	Motor with Cable	1
C08 Uprght	Post Decorative Cover /R	1	D07	Sensor with Cable	1
C09 Oval	End Cap 30x70	4	D08	AC Adapter	1
C10 Belt	1		D09 AC Plug Cable		1
C11 Nut	Cap M8	4	D10	Motor Tension Cable	1
C12 Foot	Pedal 2 E01 Bearing			6004	14
C13 Foam	Grip	2	E02	Bearing 6003	8
C14	Round End Cap ∅1-1/4"	2	E03	Bearing 6001	4
C15 Foam	Grip	2	F01	Aluminum Guide Rail	2
C16 Water	Bottle Holder	1

FAQ

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS ^® Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS ^® Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden zu fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften.

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

POLAR® Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

- 160 x 90 cm und 210 x 100 cm

MAXXUS® Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS® Gleitspray

Optimales Schmiermittel.

MAXXUS® Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS® Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber.

MAXXUS® Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS ^® Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.

Gewährleistung\*

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUX Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

- Lagerbuchsen

■ Lager

■ Antriebsriemen

■ Schalter und Tasten

■ Laufgurte

■ Laufplatten

■ Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per E-Mail an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS® Registrierungskarte“. Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt per:

- Fax an: 0 6151 39735 400

- E-Mail an: [e-mail]

(bitte beachten Sie, dass dies nur als Scan mit der Original-Unterschrift akzeptiert werden kann)

- Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS ^® zu übermitteln.

Wartung

Für diese Trainingsgeräte gilt eine Wartungspflicht.

Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

→ Laufbänder 12 Monate

→ Crosstrainer 18 Monate

Rudergeräte 24 Monate

Vibrationsgeräte 24 Monate

Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

→ Transport- und Fahrtkosten
Auf- und Abbaukosten bei notwendigem Transport
Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→ Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt
♦ Laufbrett
♦ Pedalriemen

◆ Antriebsriemen
♦ Folien

♦ Überzüge an Haltegriffen
♦ Zugseile

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS ^® Produkte zu verwenden.

MAXXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: CX7.4 Produktgruppe: Crosstrainer

Seriennummer: ____ Rechnungsnummer: ____

Kaufdatum: ____

Nutzungsart:

□Private Nutzung

□Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

...Fax an: [phone]

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: CX7.4 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.

Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, 64331 Weiterstadt

...Fax an: [phone]

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

Maxxus Group GmbH & Co. KG Zeppelinstr. 2 ♦ D-64331 Weiterstadt Germany E-Mail: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 ♦ D-64331 Weiterstadt

Germany

E-Mail: [e-mail]

www.maxxus.de
