Produkttyp	Ellipsentrainer (Crosstrainer)
Modell	CX 8.3
Marke	Maxxus
Abmessungen (L x B x H)	ca. 150 x 70 x 170 cm
Gewicht	ca. 80 kg
Maximale Benutzerbelastung	130 kg
Stromversorgung	Batteriebetrieben (2x AA, nicht im Lieferumfang)
Widerstandssystem	Magnetbremssystem, manuell verstellbar
Widerstandsstufen	16 Stufen
Trainingsprogramme	12 voreingestellte Programme, manuelles Programm
Display	LCD mit Anzeige von Zeit, Distanz, Geschwindigkeit, Kalorien, Puls
Pulsmessung	Handpulssensoren am Griff
Schrittlänge	ca. 40 cm
Schwungmasse	ca. 12 kg
Pedale	Rutschfeste, verstellbare Pedale
Transportrollen	Ja, vorne
Bodenausgleich	Verstellbare Gummifüße
Wartung	Regelmäßige Reinigung und Schmierung der beweglichen Teile
Sicherheit	Not-Aus-Funktion, stabiler Rahmen
Ersatzteile	Erhältlich über den Hersteller oder autorisierte Händler

Häufig gestellte Fragen - CX 8.3 Crosstrainer Maxxus

Wie baue ich den Maxxus CX 8.3 Crosstrainer auf?

Befolgen Sie die Schritt-für-Schritt-Anleitung in der mitgelieferten Bedienungsanleitung. Beginnen Sie mit dem Hauptrahmen, dann montieren Sie die Arme, Pedale und das Display. Verwenden Sie das mitgelieferte Werkzeug und ziehen Sie alle Schrauben fest.

Warum zeigt das Display keine Werte an?

Überprüfen Sie, ob die Batterien im Display eingelegt und korrekt ausgerichtet sind. Wenn das Problem bestehen bleibt, wechseln Sie die Batterien aus.

Wie stelle ich den Widerstand ein?

Drehen Sie den manuellen Widerstandsregler am Rahmen nach rechts, um den Widerstand zu erhöhen, und nach links, um ihn zu verringern.

Der Crosstrainer quietscht beim Treten – was tun?

Schmieren Sie die beweglichen Teile wie die Pedalachsen und die Schwungmasse mit einem geeigneten Schmiermittel (z.B. Silikonöl). Überprüfen Sie auch, ob alle Schrauben fest sitzen.

Kann ich meinen eigenen Puls über die Handpulssensoren messen?

Ja, legen Sie beide Hände auf die festen Griffe mit den Handpulssensoren. Warten Sie einige Sekunden, bis der Puls auf dem Display angezeigt wird.

Wie reinige ich den Crosstrainer?

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel. Reinigen Sie die Schienen regelmäßig mit einem feuchten Tuch.

Der Crosstrainer wackelt – was kann ich tun?

Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht. Drehen Sie die verstellbaren Gummifüße, um eventuelle Bodenunebenheiten auszugleichen.

Welche Garantie habe ich auf den Maxxus CX 8.3?

In der Regel gewährt Maxxus 2 Jahre Garantie auf das Gerät. Genaueres entnehmen Sie bitte der Garantiekarte oder der Bedienungsanleitung.

Kann ich Ersatzteile nachbestellen?

Ja, Ersatzteile sind über den Maxxus Kundenservice oder autorisierte Händler erhältlich. Halten Sie die Modellnummer bereit.

Wie transportiere ich den Crosstrainer?

Nutzen Sie die Transportrollen vorne am Gerät. Kippen Sie den Crosstrainer leicht nach vorne und schieben Sie ihn vorsichtig. Vermeiden Sie unebene Böden.

BEDIENUNGSANLEITUNG CX 8.3 Crosstrainer Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Befestigungsmaterial & Werkzeug	4
Montage	5 - 7
Bodenhöhenausgleich	7
Transport, Standort & Lagerung	8
Pflege, Reinigung & Wartung	8
Cockpit	9 - 14
Herzfrequenzmessung	15
Warnhinweis zur Puls- und Herzfrequenzmessung	16
Pulsmessung über Handsensoren	16
Herzfrequenzmessung über Brustgurt	16
Trainingsempfehlungen	17 - 18
Technische Details	19
Entsorgung	19

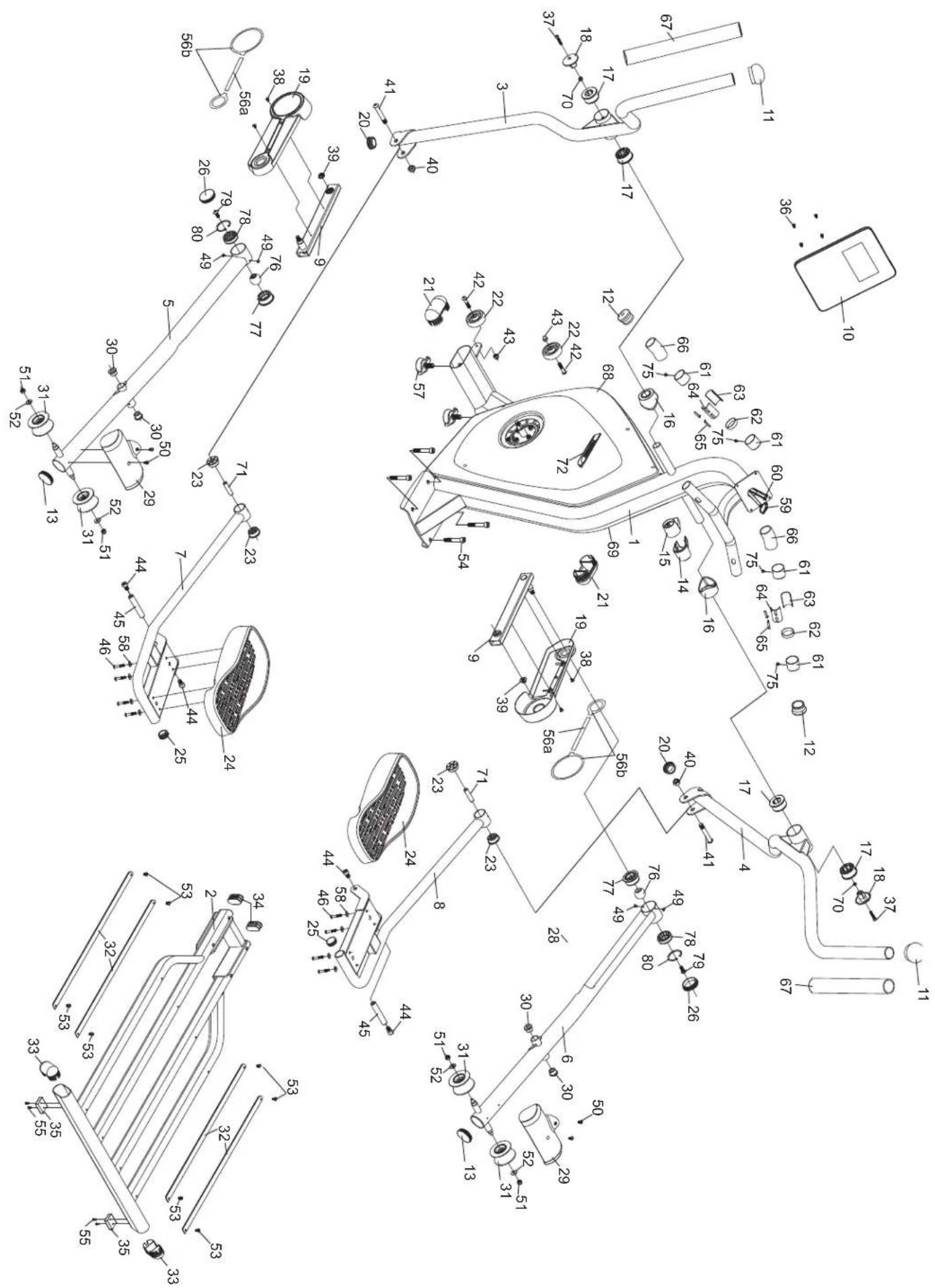

Explosionszeichnung	20
Teileliste	21
FAQ - Häufig gestellte Fragen	22
Zubehör	22
Notizen	23
Gewährleistung	24
Garantiebedingungen	25
Registrieren	26
Reparaturauftrag / Schadensmeldung	27

Version1.0

⚠ Sicherheitshinweise ⚠️

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des

Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

• Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
• Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
• Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
• Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
• Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
• Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
• Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
• Elektrische Geräte, wie z. B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während des Betriebs und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.
• Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

• Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
• Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
• Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
• Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.
• Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.
• Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
• Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
• Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
• Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

• Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.
• Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.
• Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.
• Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.
• Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.
• Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.
• Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.
• Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.
• Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.
• Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.
• Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
• Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.
• Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.
• Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.
• Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

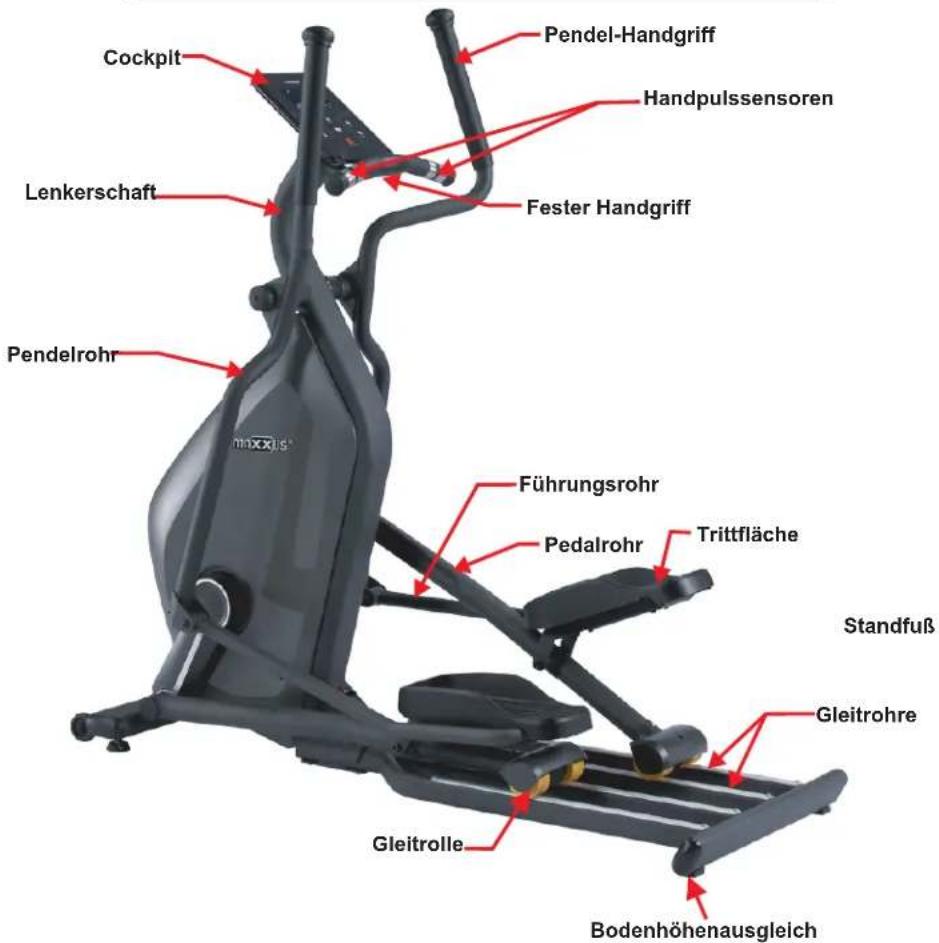

Geräteübersicht

Cockpit Pendel-Handgriff Handpulssensoren Lenkerschaft Fester Handgriff Pendelrohr Führungsrohr Pedalrohr Trittfläche Standfuß Gleitrohre Gleitrolle Bodenhöhenausgleich

Befestigungsmaterial & Werkzeug

Teil-Nr. 46InbusschraubeM6x408 Stück	Teil-Nr. 41InbusschraubeM8x672 Stück	Teil-Nr. 40SicherheitsmutterM82 Stück	Teil-Nr. 44InbusschraubeM10x204 Stück	Teil-Nr. 54InbusschraubeM10x654 Stück	Teil-Nr. 58UnterlegscheibeM68 Stück

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Auch sollten Sie und Ihr(e) Helfer beim Auspacken und montieren Schutzhandschuhe tragen, da einige Teile scharfkantig sein können.

Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

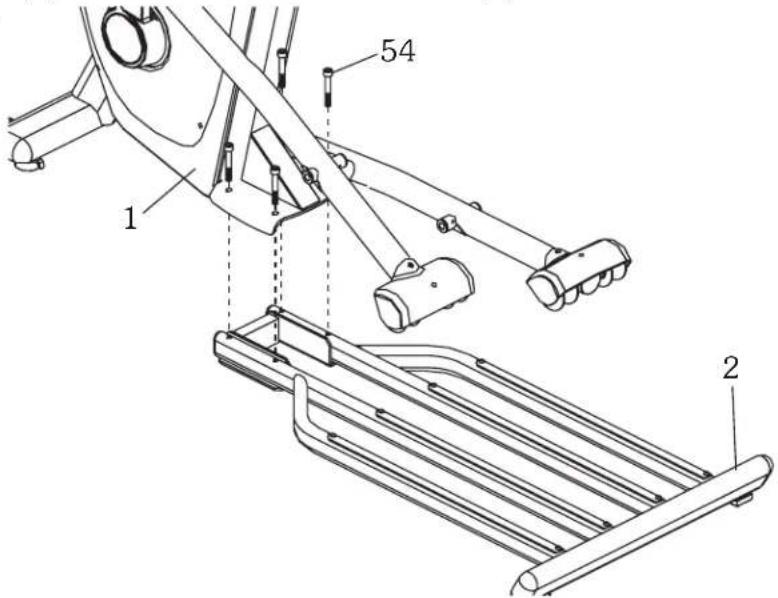

Schritt 1: Montage des Gleitrahmens

Befestigen Sie den Gleitrahmen (D) an der Aufnahme des Basisrahmens (1). Verwenden Sie hierzu vier Zylinderkopf-Inbusschrauben M10x65 (54).

1 54 2

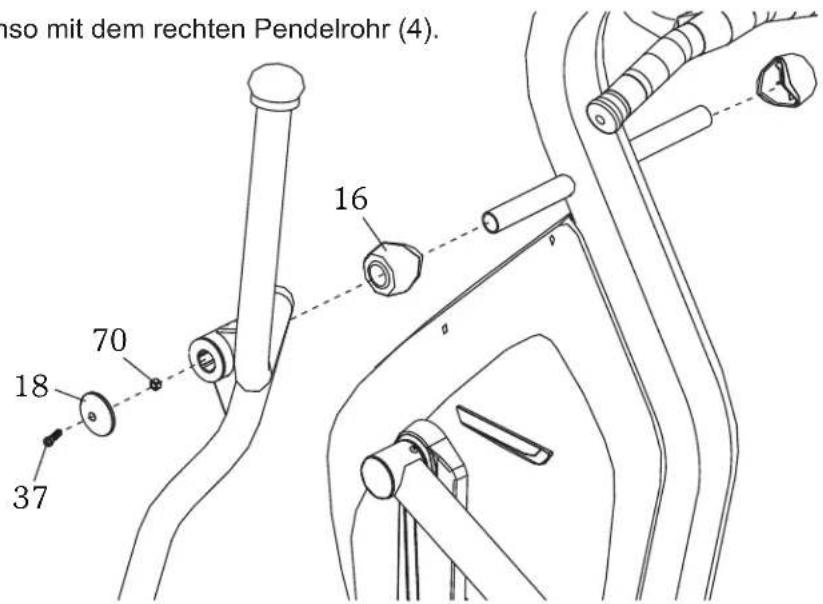

Schritt 2: Montage der Pendelrohre

Schieben Sie das Distanzstück (16), wie unten im Bild gezeigt auf die linke Querachse des Lenkerschaftes. Setzen Sie dann das linke Pendelrohr (3) auf dieser Achse ein und befestigen Sie es mit einer Sechskantschraube M6x30 (37), einer Abdeckscheibe (18) und einer Mutter M6 (70).

Tipp: Schmieren Sie die Achse vorab mit handelsüblichem Mehrzweckfett ein.

Verfahren Sie nun ebenso mit dem rechten Pendelrohr (4).

nso mit dem rechten Pendelrohr (4). 18 70 37 16

Montage

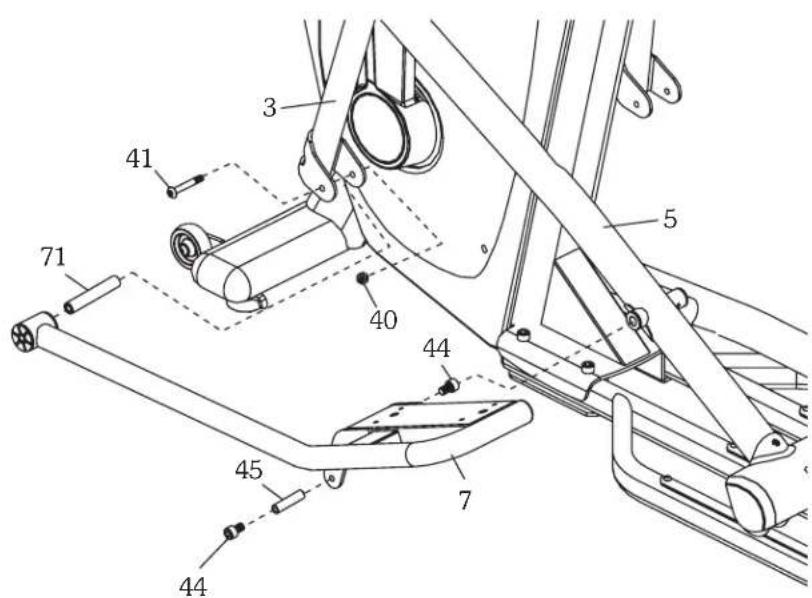

Schritt 3: Montage der Pedalrohre

Setzen Sie die Aufnahme des linken Pedalrohrs (7), die sich unterhalb der Trittfläche befindet in der Aufnahme des Führungsrohrs (5) mit dem Distanztück (45) ein und befestigen Sie diese rechts und links mit je einer Inbusschraube M10x20.

Setzen Sie dann das vordere Ende des linken Pedalrohrs (7) mit dem Distanztück (71) an der unteren Aufnahme des linken Pendelrohrs (3) ein und befestigen Sie diese mit einer Inbusschraube M8x67 (41) und einer Sicherungsmutter M8 (40).

Verfahreren Sie nun ebenso mit dem rechten Pedalrohr (8).

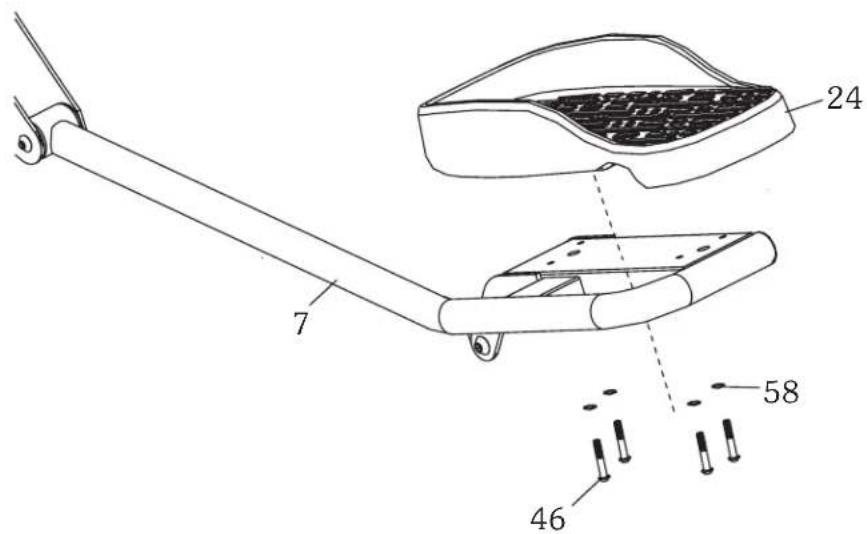

Schritt 4: Montage der Trittflächen

Befestigen Sie die Trittfläche (24) mit vier Kopfschrauben M6x35 (46) und vier Unterlegscheiben M6x1,5TxØ16 (58) auf der Pedale des linken Pedalrohrs (7)

Verfahren Sie nun ebenso mit der rechten Pedale.

24 7 58 46

Montage

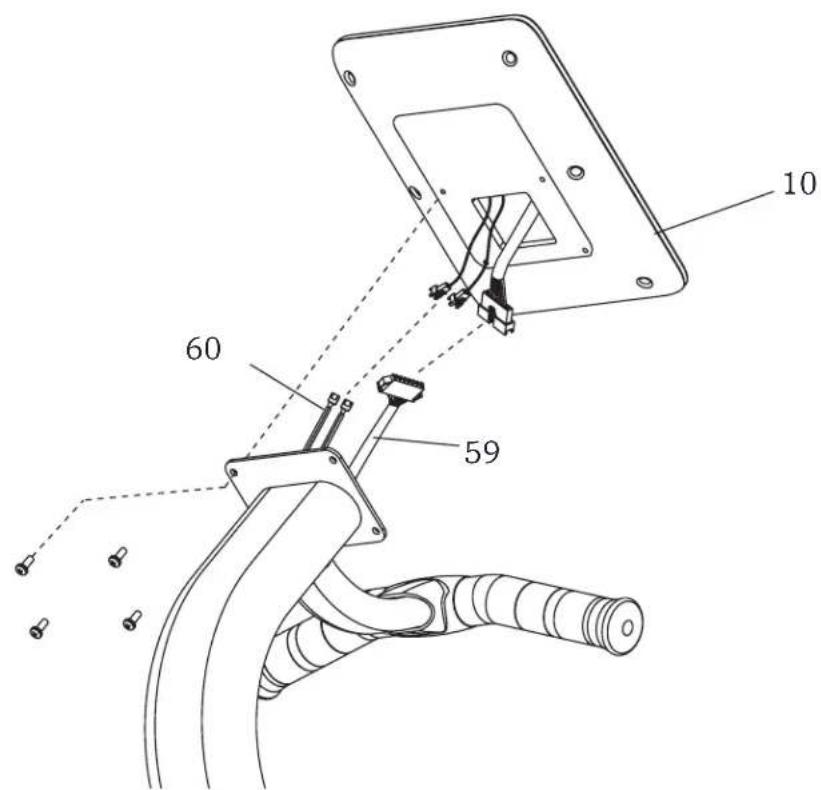

Schritt 5: Montage des Cockpits

Verbinden Sie das Cockpitkabel (59) und die Kabel der Pulsmessung (60), die aus dem Lenkerschaft ragen mit den entsprechenden Kabel des Cockpits (10). Bei den beiden Kabeln der Pulsmessung ist die Kombination des Anschlusses egal.

Schieben Sie die überstehenden Kabel vorsichtig in den Lenkerschaft zurück und befestigen Sie dann das Cockpit mit vier Linsenkopfschrauben M5x10 (36) am Lenkerschaft.

⚠️ ACHTUNG: Achten Sie bei diesem Arbeitsschritt unbedingt darauf, dass Sie die Kabel nicht quetschen und/oder beschädigen.

10 60 59

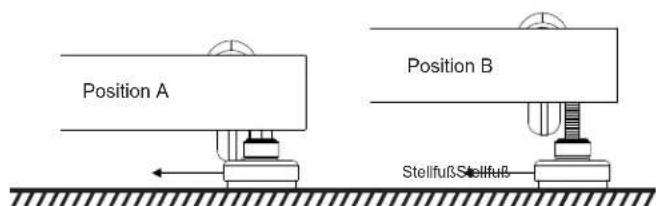

Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht.

Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.

Position A Position B Stellfuß-Stellfuß

Transport, Standort & Lagerung

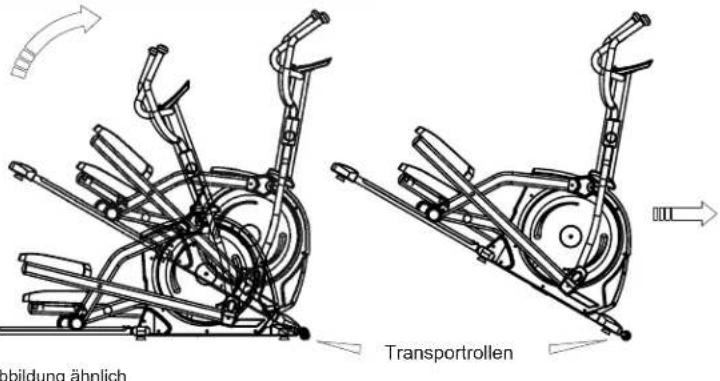

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich an das hintere Ende des Gleitrahmens und greifen mit beiden Händen das hintere Querrohr. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

obildung ähnlich Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Aufgrund der chemischen Zusammensetzung von Körperschweiß ist dieser bei nicht sofortiger Entfernung/Reinigung die Hauptursache für Korrosion (Rost). Überprüfen Sie daher nach jeder Trainingseinheit, ob Körperschweiß und/oder andere Flüssigkeiten mit dem gerät in Kontakt gekommen sind.

Ist dies der Fall müssen die betroffenen Bauteile/Gehäuseteile gereinigt werden.

Bitte beachten:

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Schmierung der Gleitrohre

Die Oberseite der Gleitrohre müssen regelmäßig gereinigt und geschmiert werden. Reinigen Sie hierzu die Gleitrohre mit einem feuchten Tuch und etwas flüssiger Handseife oder Spülmittel. Für eine professionelle Reinigung empfehlen wir das MAXXUS®Entfetter-Spray. Trockenen Sie danach die Gleitrohre sehr gut ab. Nun schmieren Sie die Oberseite der Gleitrohre mit flüssigem Silikon oder dem MAXXUS®Gleit-Spray ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Woche reinigen und schmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Pflege- und Reinigungsmittel erhalten Sie in unserem Onlineshop unter www.maxxus.info, oder in unserem Showroom in Groß-Gerau.

Schmierung der Achsen am Lenkerschaft und an den Antriebsscheiben

Die beiden am Lenkerschaft befindlichen Querachsen, sowie die Achsen an den großen Antriebsscheiben sollten 1x alle 6 Monate mit Mehrzweckfett gut eingeschmiert werden.

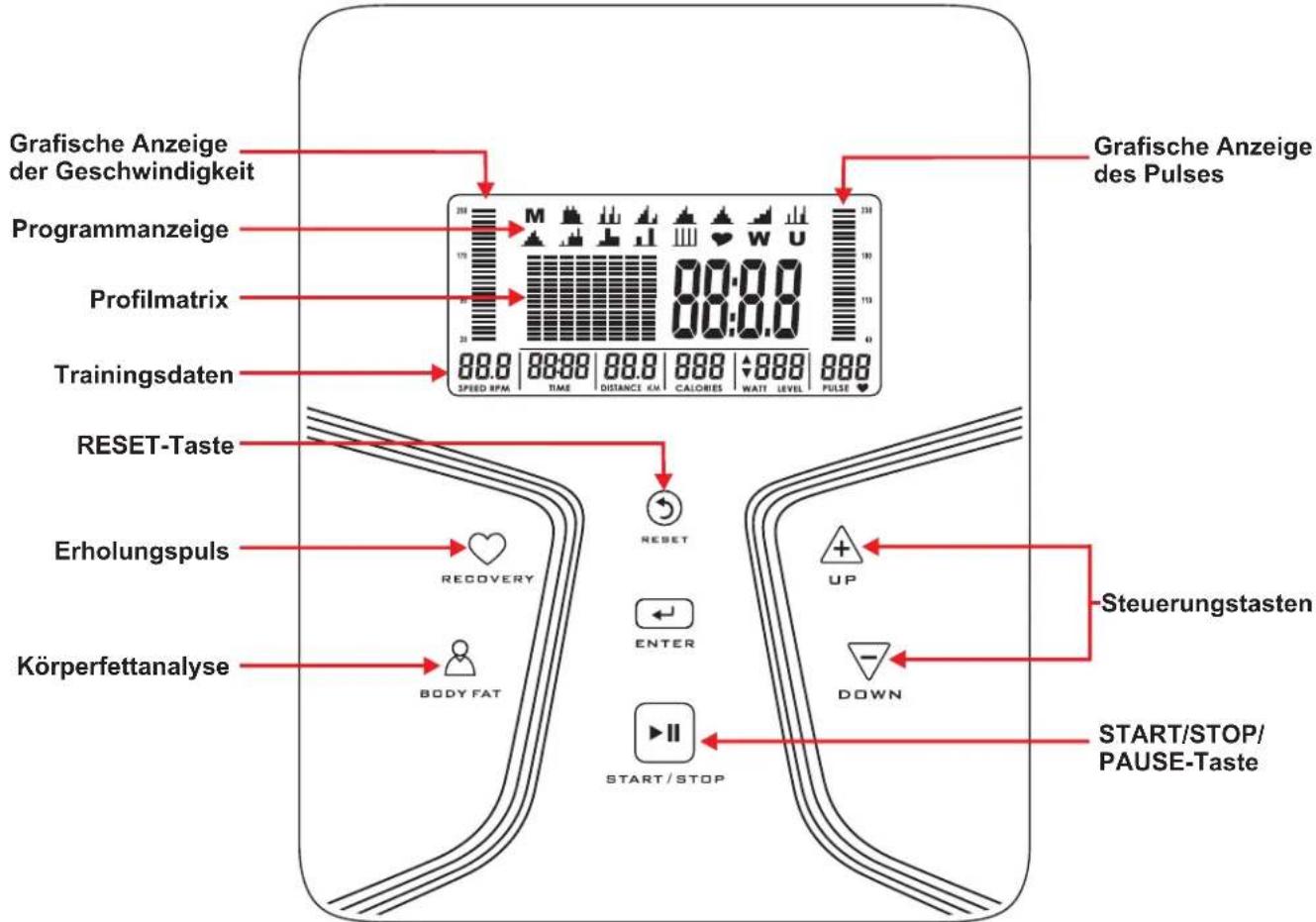

Cockpit

Grafische Anzeige der Geschwindigkeit Programmanzeige Profilmatrix Trainingsdaten RESET-Taste Erholungspuls Körperfettanalyse RECOVERY BODY FAT STOP/STOP/ PAUSE-Taste GRAFische Anzeige des Pulses UP DOWN Steuerungstasten 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 88:0.0 SPEED RPM TIME DISTANCE KM CALORIES WAIT LEVEL PULSE

Die Anzeigefelder der Trainingsdaten informieren über:

SPEED/RPM

Hier wird im Wechsel die aktuelle Geschwindigkeit in km/h und die aktuelle Radumdrehung pro Minute (RPM) angezeigt.

TIME

Anzeige der Trainingszeit.

Bei nicht vorgegebener Trainingszeit zählt die Anzeige von 00:00 bis 99:59 Minuten.

Bei vorgegebener Trainingszeit kann die Trainingszeit in 1-Minuten-Schritten bis 99:00 Minuten voreingestellt werden.

DISTANCE

Anzeige der Trainingsstrecke.

Bei nicht vorgegebener Trainingsstrecke zählt die Anzeige von 0.0 bis 99.9 Kilometern.

Bei vorgegebener Trainingsstrecke kann die Strecke in 0,1-Kilometer-Schritten bis 99 Kilometer voreingestellt werden.

CALORIES\*

Anzeige des Kalorienverbrauchs von 0 bis 999 Kalorien.

PULSE

Bei Nutzung der Handpulssensoren Anzeige des aktuellen Pulswertes.

Bei Nutzung eines optional erhältlichen Sende-Brustgurtes (nicht im Lieferumfang enthalten) Anzeige der aktuellen

Herzfrequenz. Bitte beachten Sie das zur Herzfrequenzmessung ein uncodierter, auf der Frequenz 5KHz sendender

Brustgurt benötigt wird. MAXXUS empfiehlt die Verwendung des POLAR Brustgurts T34.

WATTS\*\*/LEVEL

Hier wird im Wechsel die aktuell erbrachte Leistung in Watt und die aktuell gewählte Bremsstufe angezeigt.

*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

**Hinweis zur Wattanzeige

Da es sich bei diesem Trainingsgerät um ein, für nichttherapeutische Zwecke geeignetes Produkt handelt, ist die Anzeige der Wattleistung nicht geeicht. Es handelt es sich bei dem angezeigten Wert um einen angenäherten und nicht um einen exakten Wert.

Cockpit

RESET-Taste

Setzt alle Werte auf Null zurück

START/STOP-Taste

Stop-Funtion

Wird während des Trainings die START/STOP-Taste gedrückt und im Anschluss die RESET-Taste, so beenden Sie das aktuelle Training und die Werte werden auf Null zurückgestellt.

PAUSE-Funktion

Wird während des Trainings die START/STOP-Taste gedrückt, so stoppen die Trainingswerte.

Um die Trainingspause zu beenden und das Training wieder aufzunehmen drücken Sie erneut die START/STOP-Taste.

START-Funktion

Startet das gewählte Programm und ermöglicht die QUICK-START Funktion.

ENTER-Taste

Taste zur Bestätigung Ihrer Auswahl oder Vorgaben.

UP/DOWN-Tasten (▲▼)

Bei der Programmierung:

Tasten zur Auswahl der Programme, zur Vorgabe von Trainingswerten

Während des Trainings:

Tasten zur Verstellung des Bremswiderstandes

RECOVERY (Erholungspulsmessung)

Taste zum Starten der Erholungspulsmessung

BODY FAT (Körperfettanalyse)

Taste zum Starten der Körperfettanalyse und Ermittlung des BMI.

Handpulssensoren

Dienen Sie kurzfristigen Kontrolle des aktuellen Pulses

Ihr Trainingsgerät ist bereits werkseitig mit einem Receiver (Empfänger) für die telemetrische Herzfrequenzmessung ausgestattet. In Verbindung mit einem uncodierten Sende-Brustgurt (nicht im Lieferumfang enthalten) der auf der Frequenz 5 KHz sendet, zeigt das Cockpit Ihre Herzfrequenz an.

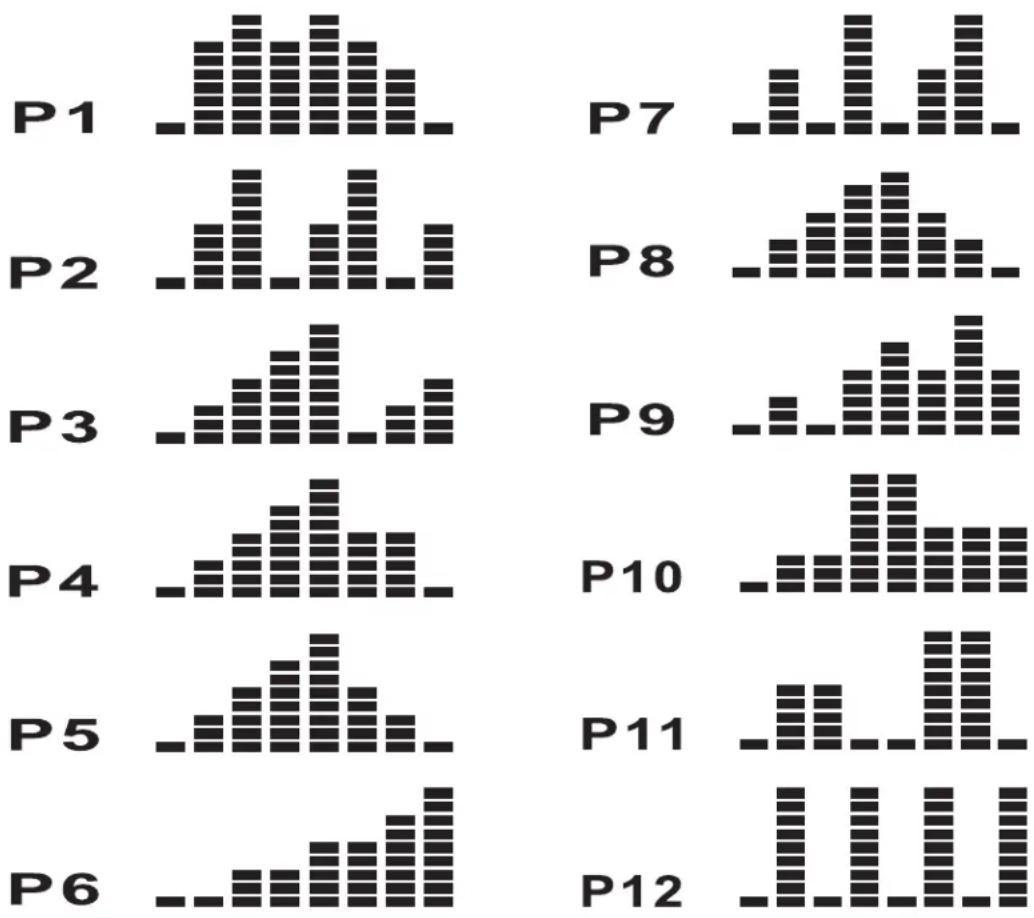

Profilmatrix

Die 16x8 Dot-Matrix zeigt den grafischen Verlauf des aktuell gewählten Trainingsprogramms an.

Einschalten des Cockpits

Beim Verbleib des Netzsteckers in der Steckdose schaltet sich das Cockpit automatisch ein sobald mit der Tretbewegung begonnen oder eine Taste gedrückt wird.

Bei gezogenem Netzstecker schaltet sich das Cockpit automatisch ein, sobald der Netzstecker mit einer Steckdose verbunden wird.

Netzteil

Das Trainingsgerät wird mit einem 9V/500mA Netzadapter betrieben.

Quick-Start

Wenn Sie nach dem Einschalten direkt die START/STOP-Taste drücken, beginnt die Trainingszeit zu laufen. Mit den UP/DOWN Tasten kann die Bremskraft individuell verstellt werden.

Eingabe der Benutzerdaten bzw. Auswahl des Benutzerprofils

Das Cockpit verfügt über die Möglichkeit bis zu vier verschiedene Benutzerprofile zu erstellen.

Nachdem Einschalten wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Nutzerprofil von U1\~U4 aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Geben Sie dann durch Drücken der UP/DOWN-Tasten Ihre Werte für:

- Geschlecht (♀ = weiblich / ♠ = männlich)

- Alter (A)

- Körpergröße (H)

- Körpergewicht (W)

ein und bestätigen Sie Ihre Eingabe jedesmal durch Drücken der ENTER-Taste.

Wählen Sie vor jedem Training Ihr Benutzerprofil aus und bestätigen Sie bzw. ändern Sie falls nötig Ihre persönlichen Daten.

Cockpit

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein.

Wählen Sie Ihr Benutzerprofil aus und bestätigen Sie Ihre Benutzerdaten.

Wählen Sie dann durch Drücken der UP/DOWN-Tasten das Programm MANUAL (M) aus.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe der Bremsstufe (Level)

Geben Sie durch Drücken der UP/DOWN-Taste die gewünschte Bremsstufe ein.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Hinweis: Die Bremsstufe kann jederzeit während des Trainings durch Drücken der UP/DOWN-Tasten verändert werden.

Schritt 3: Trainingszielvorgaben

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

1. Trainingszeit (TIME)

Nachdem Sie die Bremsstufe durch Drücken der ENTER-Taste bestätigt haben,

können Sie mit den UP/DOWN-Tasten die gewünschte Trainingszeit vorgeben.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste

2. Trainingsstrecke (DISTANCE)

Nachdem Sie die Bremsstufe durch Drücken der ENTER-Taste bestätigt haben, drücken Sie erneut die Enter-Taste.

Nun können Sie mit den UP/DOWN-Tasten die gewünschte Trainingsstrecke vorgeben.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

3. Kalorienverbrauch (CALORIES)

Nachdem Sie die Bremsstufe durch Drücken der ENTER-Taste bestätigt haben, drücken Sie zweimal die Enter-Taste.

Nun können Sie mit den UP/DOWN-Tasten den gewünschten Kalorienverbrauch vorgeben.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Vorgabe der Pulsobergrenze

Geben Sie durch Drücken der UP/DOWN-Tasten die gewünschte Pulsobergrenze vor. Hierbei sind Eingaben von 30 bis 230 möglich. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Sobald Ihr aktueller Pulswert diese Obergrenze überschreitet ertönt ein Warnsignal. Sollte dieser Fall eintreten so reduzieren Sie die Trainingsgeschwindigkeit und/oder den Bremswiderstand.

Schritt 5: Trainingsstart

Durch Drücken der START/STOP-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Cockpit automatisch das aktuelle Training.

Wattkonstantes Training (W)

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie Ihr Benutzerprofil aus und bestätigen Sie Ihre Benutzerdaten.

Wählen Sie dann durch Drücken der UP/DOWN-Tasten das Programm WATT (W) aus.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe der Wattleistung

Geben Sie durch Drücken der UP/DOWN-Taste die gewünschte Wattleistung ein. Hierbei sind Eingaben von 10 bis 350

Watt in 5-Watt-Schritten möglich. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Hinweis: Die Wattleistung kann jederzeit während des Trainings durch Drücken der UP/DOWN-Tasten verändert werden.

Schritt 3: Vorgabe der Trainingszeit (TIME)

Geben Sie mit den UP/DOWN-Tasten die gewünschte Trainingszeit vor und bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste

Schritt 4: Trainingsstart

Durch Drücken der START/STOP-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Cockpit automatisch das aktuelle Training.

Cockpit

Trainingsprogramme

Bei diesen Trainingsprogramme handelt es sich um fest vorgegebene Trainingsprofile

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein.

Wählen Sie Ihr Benutzerprofil aus und bestätigen Sie Ihre Benutzerdaten.

Wählen Sie dann durch Drücken der UP/DOWN-Tasten das gewünschte Trainingsprogramm aus.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Im Display wird das gewählte Trainingsprogramm grafisch dargestellt.

Schritt 2: Vorgabe des Trainingslevels (Level)

Geben Sie durch Drücken der UP/DOWN-Taste den gewünschten Schwierigkeitsgrad ein.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Hinweis: Die Bremsstufe kann jederzeit während des Trainings durch Drücken der UP/DOWN-Tasten verändert werden.

Schritt 3: Vorgabe der Trainingszeit (TIME)

Nachdem Sie die Bremsstufe durch Drücken der ENTER-Taste bestätigt haben,

können Sie mit den UP/DOWN-Tasten die gewünschte Trainingszeit vorgeben.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste

Schritt 4: Trainingsstart

Durch Drücken der START/STOP-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Cockpit automatisch das aktuelle Training.

Cockpit

Training mit konstanter Herzfrequenz

Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Cockpit automatisch den Bremswiderstand. Ist der Wert höher, so verringert das Cockpit automatisch den Bremswiderstand. Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund sollten diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich.

Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie Ihr Benutzerprofil aus und bestätigen Sie Ihre Benutzerdaten. Wählen Sie dann durch Drücken der UP/DOWN-Tasten das Programm HRC (♥) aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Vorgabe der Ziel-Herzfrequenz

Durch Drücken der UP/DOWN-Tasten haben Sie nun die Möglichkeit aus folgenden Zielfrequenzen zu wählen:

55% Training mit einer Ziel-Herzfrequenz von 55% der maximalen Herzfrequenz

75% Training mit einer Ziel-Herzfrequenz von 75% der maximalen Herzfrequenz

90% Training mit einer Ziel-Herzfrequenz von 90% der maximalen Herzfrequenz

Bei diesen drei Trainingsvarianten berechnet das Cockpit die jeweilige Zielherzfrequenz auf Basis Ihres Alters.

Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

TA Training mit einer individuellen Ziel-Herzfrequenz

Wenn Sie sich für eine der Trainingsvarianten 55, 75 oder 90% entschieden haben, erscheint der errechnete Wert im Display. Bestätigen Sie diesen durch Drücken der ENTER-Taste.

Wenn Sie sich für ein Training mit individueller Ziel-Herzfrequenz TA entschieden haben, so geben Sie diese durch Drücken der UP/DOWN-Tasten ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Vorgabe der Trainingszeit (TIME)

Geben Sie mit den UP/DOWN-Tasten die gewünschte Trainingszeit vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste

Schritt 4: Trainingsstart

Durch Drücken der START/STOP-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Cockpit automatisch das aktuelle Training.

Benutzerprogramme

Hier hat der Benutzer die Möglichkeit ein eigenes Trainingsprogramm zu erstellen und dauerhaft abzuspeichern.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit ein. Wählen Sie Ihr Benutzerprofil aus und bestätigen Sie Ihre Benutzerdaten.

Wählen Sie dann durch Drücken der UP/DOWN-Tasten das Programm USER (U) aus.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Programmierung des Trainingsprofils

Das erste von ingesamt acht Segmenten in der Profilmatrix blinkt.

Geben Sie nun durch Drücken der UP/DOWN-Tasten die gewünschte Bremsstufe für das erste Segment vor.

Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Geben Sie nun für die restlichen 7 Segmente die gewünschte Bremsstufe vor und bestätigen Sie jeweils die Eingaben durch Drücken der ENTER-Taste.

Schritt 3: Vorgabe der Trainingszeit (TIME)

Nachdem Sie das achte Segment durch Drücken der ENTER-Taste bestätigt haben. Drücken Sie erneut die ENTER-Taste für ca. 2 Sekunden. Nun blinkt der Wert im Fenster „TIME“. Geben Sie mit den UP/DOWN-Tasten die gewünschte Trainingszeit vor und bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste

Schritt 4: Trainingsstart

Durch Drücken der START/STOP-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels beendet das Cockpit automatisch das aktuelle Training.

Cockpit

Körperfettanalyse & Body-Mass-Index (BMI)

Bei diesem Programm ermittelt der Computer den Fettanteil im Körper im prozentualen Verhältnis zum Körpergewicht. Bevor Sie das Programm starten stellen Sie sicher, dass Ihr persönliches Benutzerprofil gewählt wurde und dass die Angaben hinsichtlich Geschlecht, Größe, Gewicht und Alter korrekt sind.

Drücken Sie nun die Taste BODY FAT und umfassen Sie mit beiden Händen die Handpulssensoren.

Sobald die Messung beendet ist wird der Körperfettanteil in Prozent und der Body-Mass-Index angezeigt.

Körperfett-Analyse - Körperfett-Anteil in Prozent

Im Display erscheint der gemessene Körperfettanteil in Abhängigkeit vom Körpergewicht in Prozent.

Bei dieser Art der Messung wird ein elektronischer Impuls über die Handsensoren durch den Körper gesendet.

Da Körperfett nicht oder nur sehr schlecht leitfähig ist, wird mittels des elektrischen Widerstandes der Fettanteil im Körper prozentual zum Körpergewicht ermittelt. Neben dem rechnerischen Ergebnis wird noch eins von vier Symbolen angezeigt.

⚠️ ACHTUNG:

Bitte beachten Sie, dass es sich bei dieser Form der Messung um eine Oberkörpermessung handelt. Sollten Sie parallel zu dieser Art der Messung auch noch über eine Waage mit Körperfettanalyse verfügen, so kann es im Ergebnis zu Abweichungen kommen, wenn Sie beide Messwerte miteinander vergleichen.

Die Erklärung hierfür ist, dass es sich bei einer Waage zur Körperfettanalyse um eine Unterkörpermessung handelt und somit die beiden Messergebnisse nicht vergleichbar sein können.

Der Body-Mass-Index (BMI) ist eine Maßzahl für die Bewertung des Körpergewichts eines Menschen.

Zur Ermittlung des BMI wird das Körpergewicht ins Verhältnis zum Körpergewicht gesetzt.

Die Formel zur Berechnung lautet:

$$ \mathrm{BMI} = \frac {\text {Gewicht in kg}}{\text {Größe in Meter} ^ {2}} $$

Den optimalen Body-Mass-Index für Ihr Alter entnehmen Sie bitte nachfolgender Tabelle:

Alter	optimaler BMI
19 - 24 Jahre	19 - 24
25 - 34 Jahre	20 - 25
35 - 44 Jahre	21 - 26
45 - 54 Jahre	22 - 27
55 - 64 Jahre	23 - 28
älter als 65 Jahre	24 - 29

Grafische Darstellung eines Meßergebisses:

RECOVERY - Erholungspulsmessung

Bei der Erholungspulsmessung wird ermittelt, wie rasch sich das Herz nach einer sportlichen Belastung erholt. Je schneller der Puls fällt, umso trainierter sind Herz und Kreislauf. Die Differenz zwischen dem Belastungspuls und dem Erholungspuls gibt an, wie schnell sich das Herz nach einer Belastung erholt.

Drücken Sie direkt nach dem Sie Ihr eigentliches Trainingsprogramm beendet haben und sich das Cockpit im Stop-Modus befindet, die Taste RECOVERY.

Umfassen Sie mit beiden Händen die Handpulssensoren. Sollten Sie einen Sende-Brustgurt (als Zubehör erhältlich) während des Trainings tragen, so ist das Umfassen der Handpulssensoren nicht nötig und kann sogar zu Fehlmessungen führen.

Das Cockpit zählt einen Count-Down von 60 Sekunden herunter. Nach Ablauf dieser 60 Sekunden erscheint Ihr Messergebnis im Display.

F1 = sehr gut F2 = gut

F3 = befriedigend F4 = ausreichend

F5 = mangelhaft F6 = ungenügend

Herzfrequenzmessung

Kalkulation der individuellen Trainingsherzfrequenz
Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:
220 - Alter = maximale Herzfrequenz
Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%
Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.
Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.
Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.
Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):
Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz
Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz
Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

⚠ Warnhinweis zur Puls- & Herzfrequenzmessung ⚠️

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen. Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

! ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

⚠️ ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab. Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z. B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan.

Kalenderwoche:____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Technische Details

Cockpit

Anzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch* ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Level ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)
  ♦ Watt**

*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

**Hinweis zur Wattanzeige

Da es sich bei diesem Trainingsgerät um ein, für nichttherapeutische Zwecke geeignetes Produkt handelt, ist die Anzeige der Wattleistung nicht geeicht.

Es handelt es sich bei dem angezeigten Wert um einen angenäherten und nicht um einen exakten Wert.

Technische Details

Bremssystem: Magnetbremssystem

Bremskraftverstellung: computergesteuert

Gewicht Schwungscheibe: ca. 10 kg

Antriebssystem: 2-stufiger Längsrippenriemen

Übersetzungsverhältnis: 1:9

Aufstellmaßemaße: ca. 1.535 x 719 x 1.502 mm (LxBxH)

Gesamtgewicht: ca. 79,5 kg

Maximales Benutzergewicht: 150 kg

Stromversorgung: Netzadapter 9V / 500mA

Einsatzgebiet:

• Heimbereich
• semiprofessioneller Bereich

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Äkkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS ^® Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS ^® Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr-nehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden zu fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften.

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

POLAR® Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

- 160 x 90 cm und 210 x 100 cm

MAXXUS® Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS® Gleitspray

Optimales Schmiermittel.

MAXXUS® Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS® Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber.

MAXXUS® Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS® Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.

Notizen

Gewährleistung\*

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc.

Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!

Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.

Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein.

Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des

Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUX Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

■ Kugellager

■ Lagerbuchsen

■ Lager

■ Antriebsriemen

■ Schalter und Tasten

■ Laufgurte

■ Laufplatten

■ Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per E-Mail an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „Registierungskarte“. Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt per:

- Fax an: 0 61 52 / 9 27 - 2 22

- E-Mail an: [e-mail]

(bitte beachten Sie, dass dies nur als Scan mit der Original-Unterschrift akzeptiert werden kann)

- Post an: MAXXUS Group GmbH & Co. KG, Hans-Böckler-Str. 5, 64521

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXHeschmitteln.

Wartung

Für digitiketeinwagsgesprücht.

Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

Laufbänder 12 Monate
→ Crosstrainer 18 Monate
→ Ergometer/Bike 24 Monate
Recumbents 24 Monate
Rudergeräte 24 Monate
Speedbikes 24 Monate
→ Vibrationsgeräte 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXABUS zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

Transport- und Fahrtkosten
- Auf- und Abbaukosten bei notwendigem Transport
Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→ Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt
♦ Laufbrett
♦ Pedalriemen

◆ Antriebsriemen
♦ Folien

♦ Überzüge an Haltegriffen
♦ Zugseile

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUKE® zu verwenden.

MAXXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: CX 8.3 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-Nr.*:

Fax-Nr.*: Handy-Nr.*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

...Fax an: +49 (0) 61 52 / 9 27 - 2 22

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: CX 8.3 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-Nr.:

Fax-Nr.*: Handy-Nr.*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.

□ Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Str. 5, D-64521 Groß-Gerau

...Fax an: +49 (0) 61 52 / 9 27 - 2 22

Eine Übermittlung per E-Mail ist nur als Scan mit Original-Unterschrift möglich:

... E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau Germany E-Mail: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau

Germany

E-Mail: [e-mail]

www.maxxus.de
