BEDIENUNGSANLEITUNG TX 6.3 Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Montagematerial & Werkzeug	4
Lieferumfang	5
Montage	5 - 8
Klappmechanismus	9 - 10
Transport	10
Netzkabel	11
Safety Key	11
Verhalten im Notfall	12
Pflege, Reinigung & Wartung	13
Schmierung des Laufgurtes	14
Justierung des Laufgurtes	15

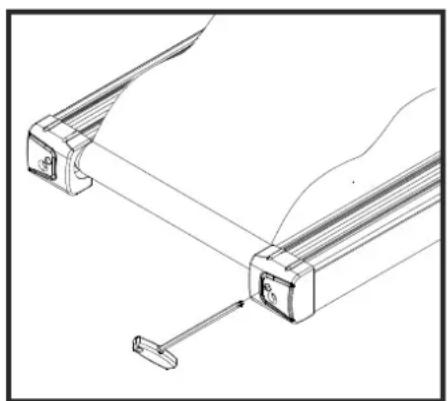

Nachspannen des Laufgurtes	15

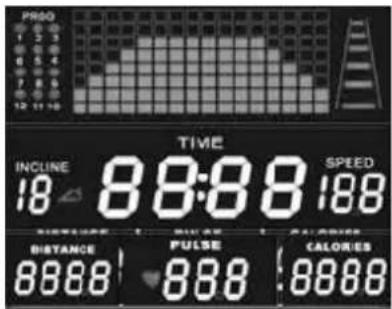

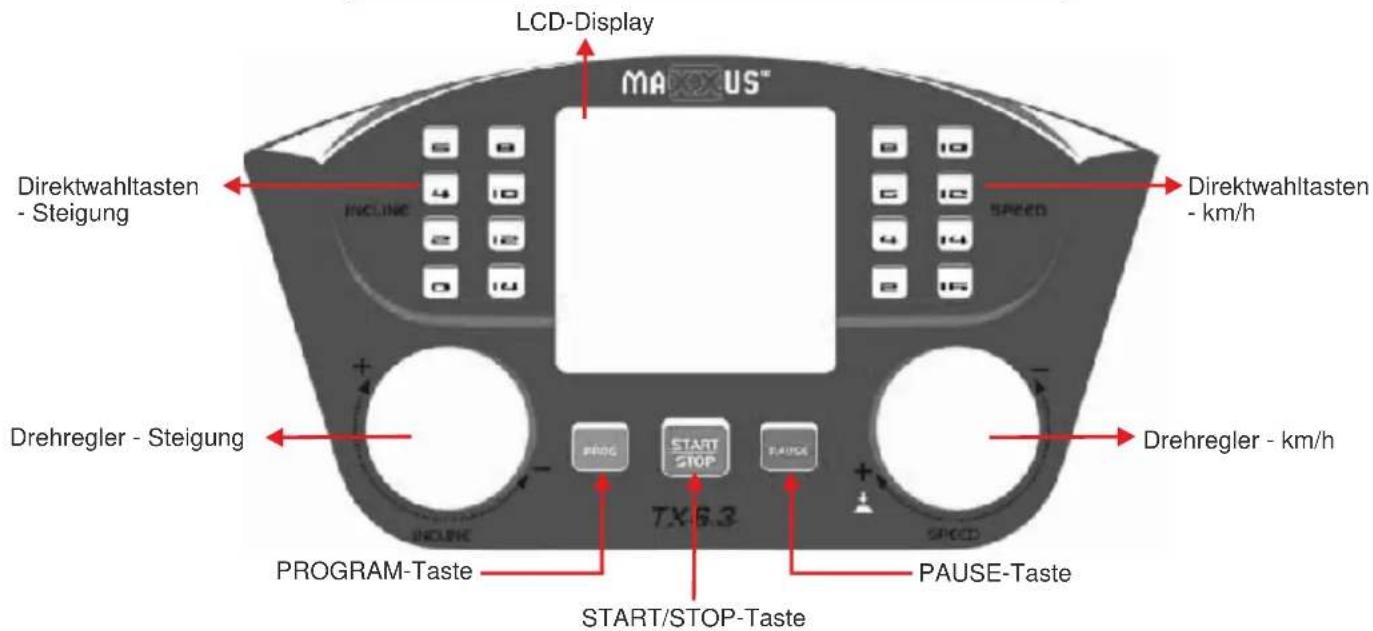

Cockpit	16 - 22

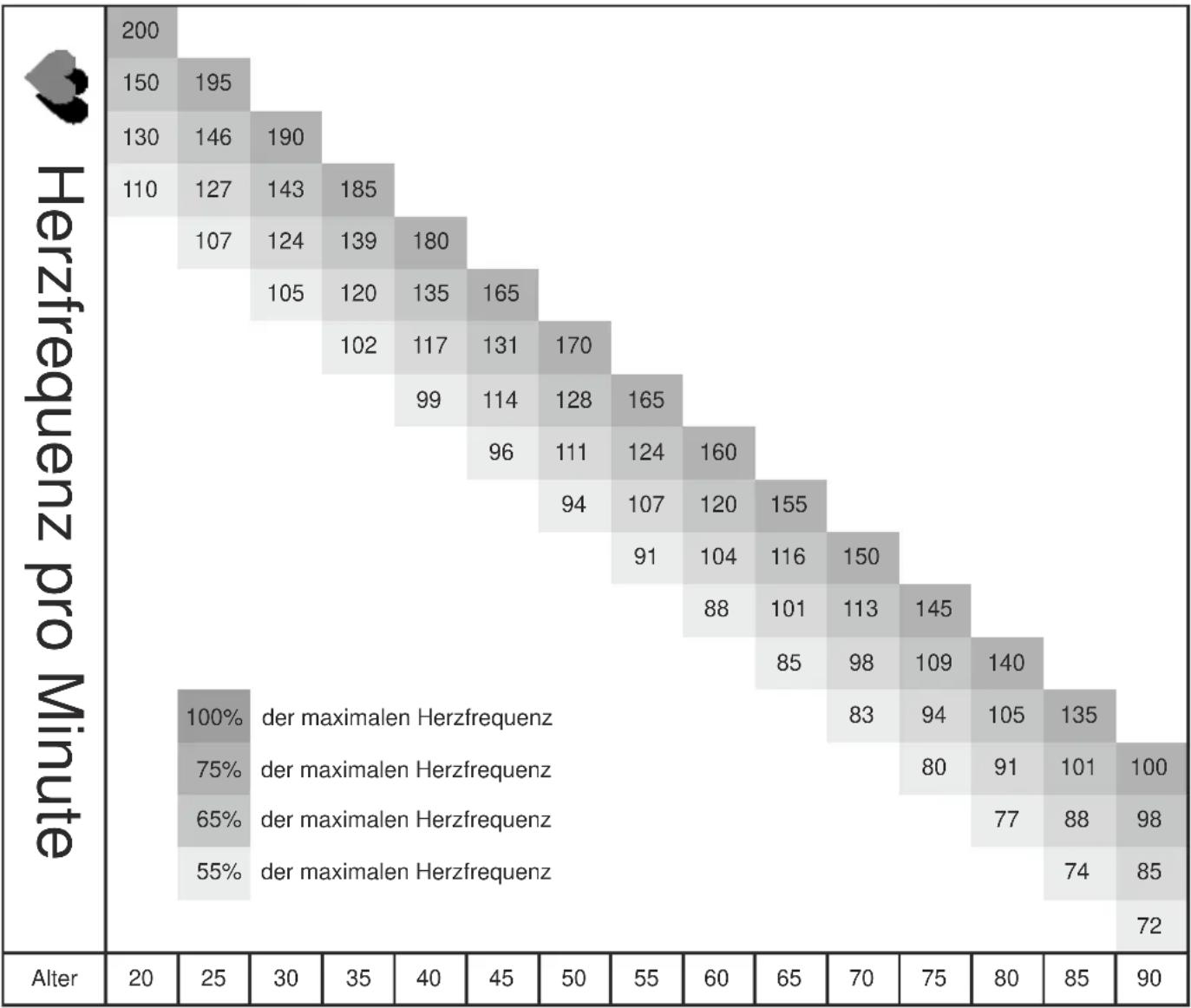

Herzfrequenzmessung	23
Pulsmessung über Handsensoren	24
Herzfrequenzmessung über Brustgurt	24
Technische Details	25
Empfohlenes Zubehör	25
Entsorgung	25

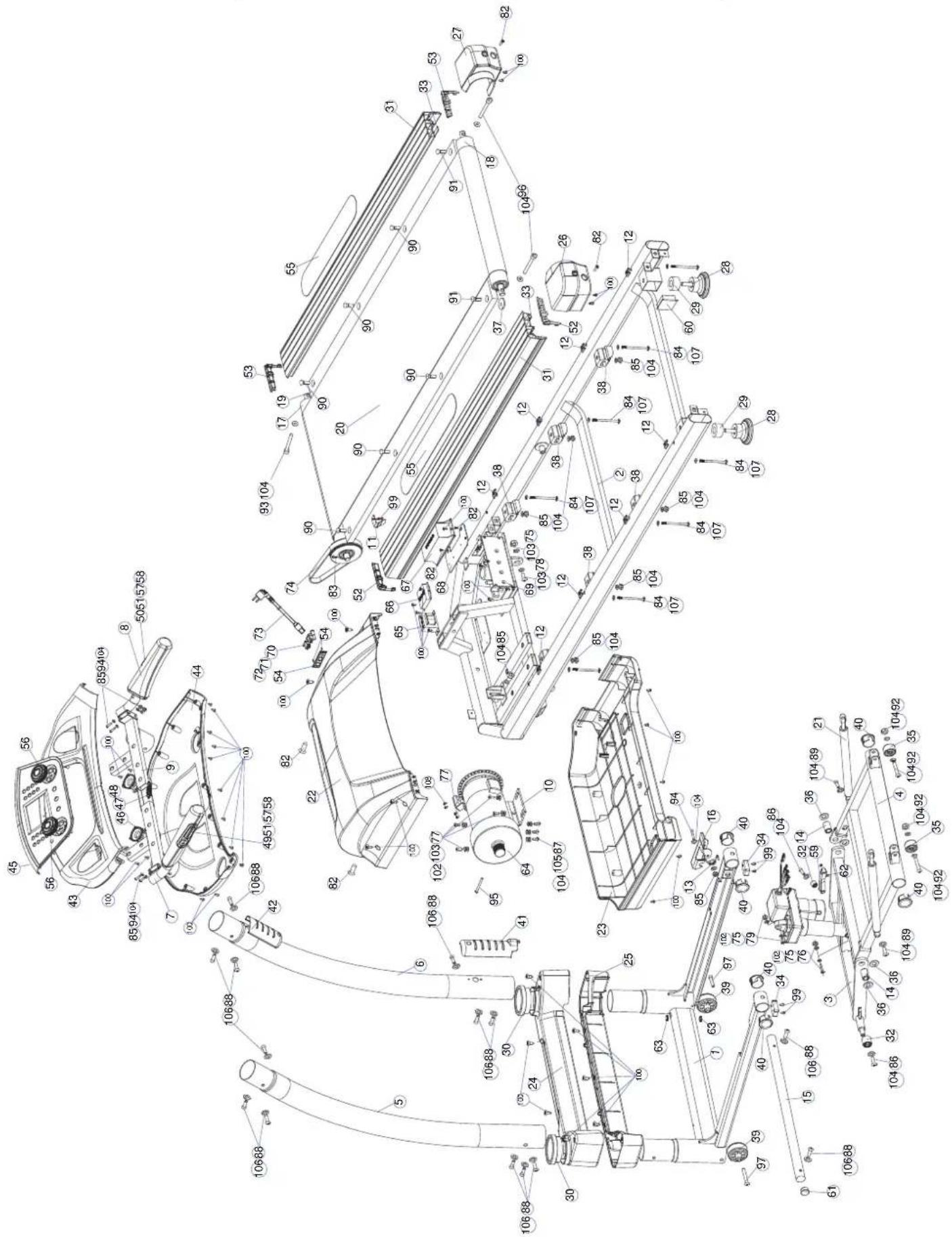

Explosionszeichnung	26
Teileliste	27
Gewährleistung	28
Garantiebestimmungen	29
Registrieren	30
Reparaturauftrag / Schadensmeldung	31

Sicherheitshinweise

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

• Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
• Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
• Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.
• Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
• Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
• Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
• Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
• Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
• Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

• Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 200 cm und eine Breite von 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
• Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
• Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
• Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.
• Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
• Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
• Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
• Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

• Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.
• Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.
• Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.
• Bei körperlichem Ünwohlsein bzw. Ätemproblemen beenden Sie das Training sofort.
• Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.
• Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.
• Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.
• Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.
• Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.
• Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.
• Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.
• Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
• Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.
• Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.
• Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.
• Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

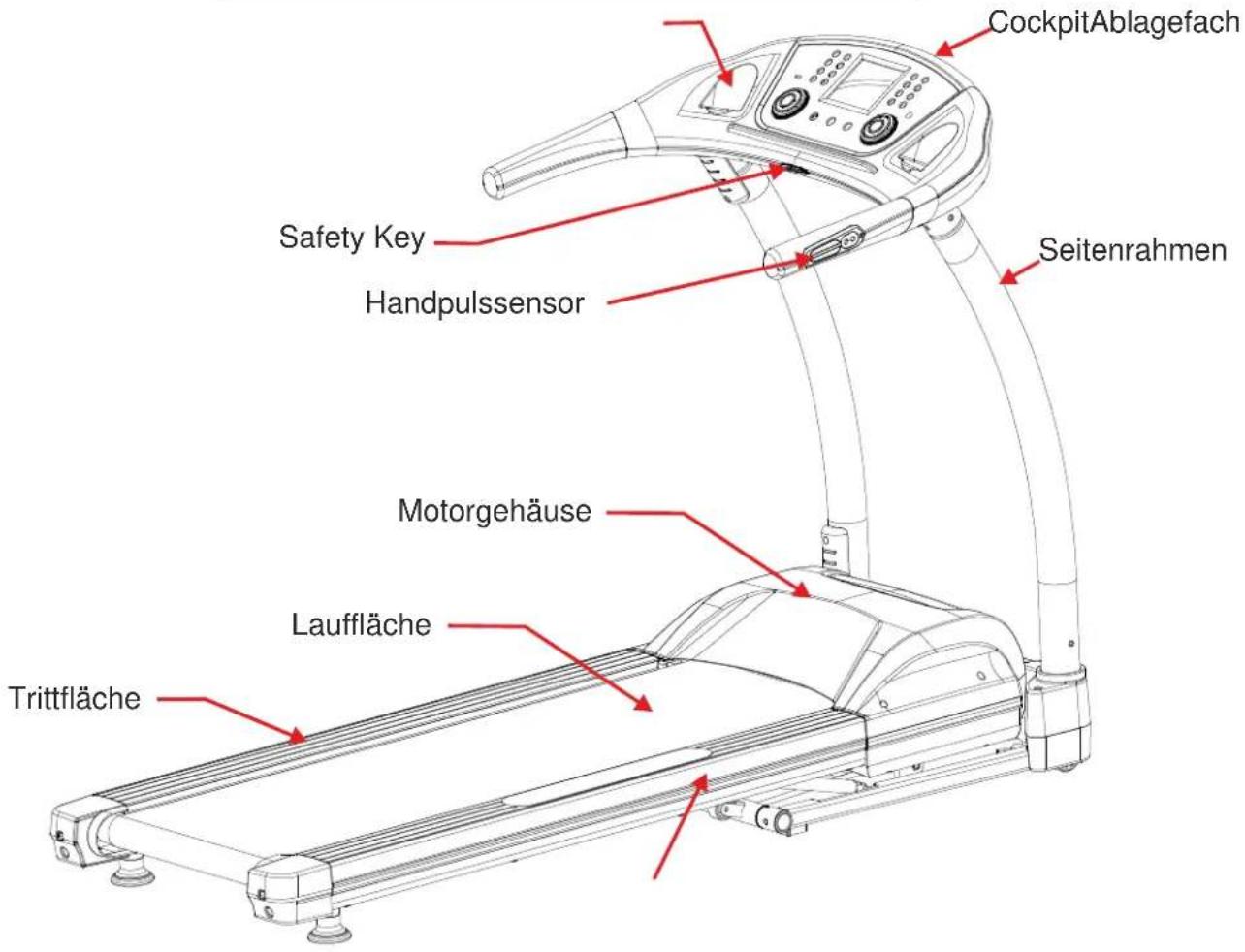

Geräteübersicht

CockpitAblagefach Safety Key Handpulssensor Seitenrahmen Motorgehäuse Lauffläche Trittfläche

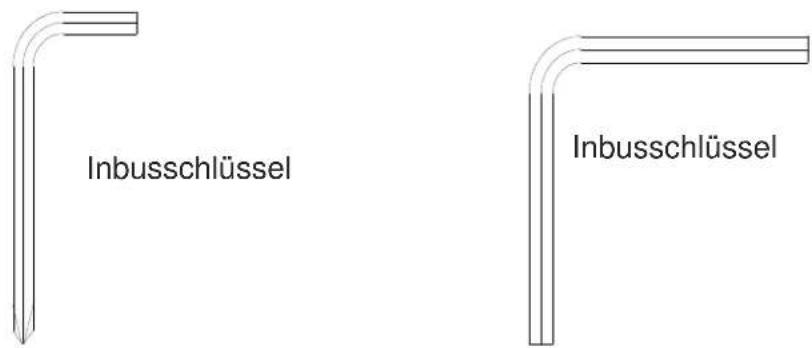

Montagematerial & Werkzeug

Inbusschraube
M8x15
12 Stück

Unterlegscheibe
∅8x∅24
12 Stück

Blechschraube
M5x10

2 Stük

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Lieferumfang

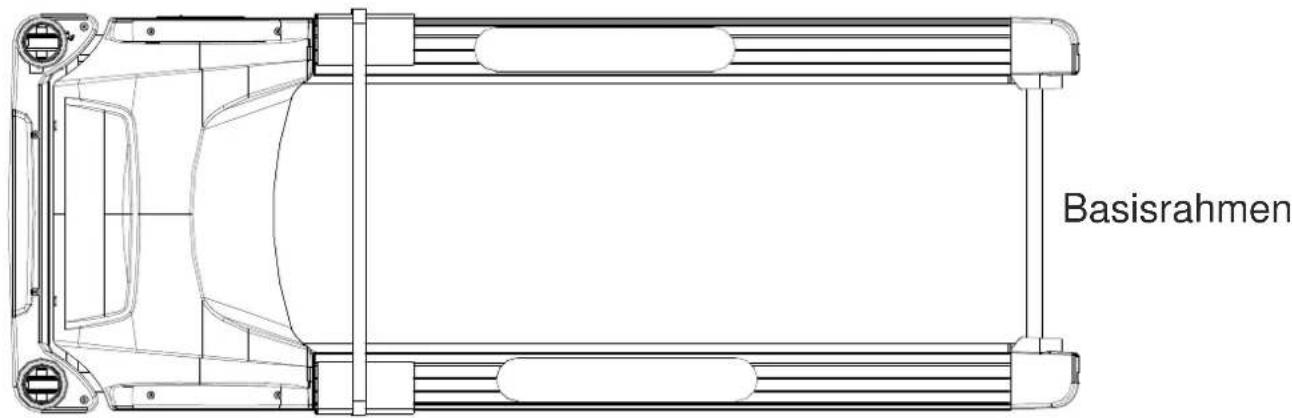

Basisrahmen

Seitenrahmen, rechts

Seitenrahmen, links

Kabelabdeckung, oben

+ 5':5 ( 3 $ & . MOMO-12 100% MOMO-12 100%

Kabelabdeckung, unten

Schrauben-Set

Netzkabel

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Montage

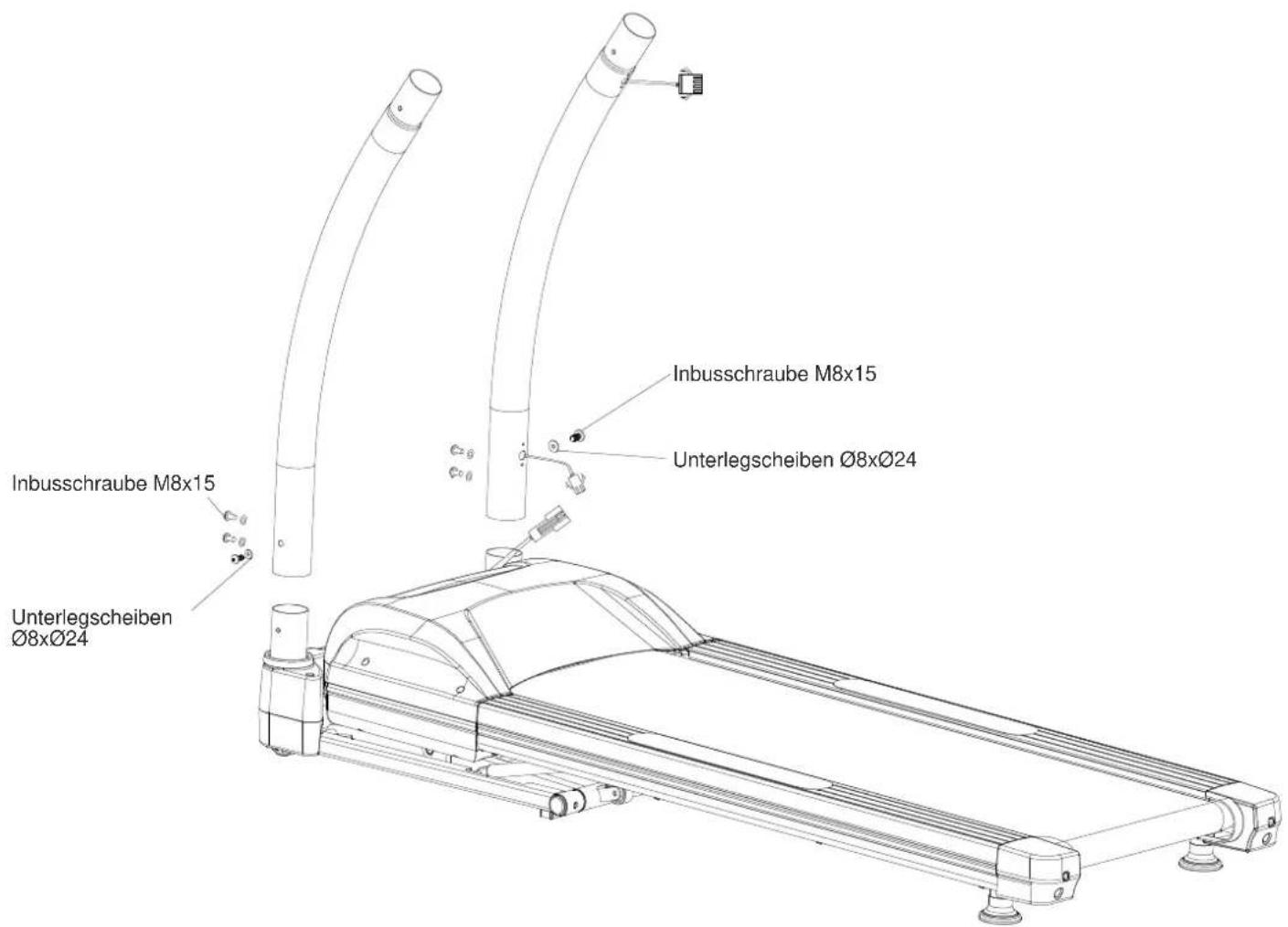

Schritt 1:

Setzen Sie dann den rechten Seitenrahmen in die rechte Aufnahme des Basisrahmens ein und befestigen Sie ihn mit je drei Inbusschrauben M8x15 und Unterlegscheiben ∅8x∅24.

⚠️ ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Setzen Sie nun den linken Seitenrahmen in die linke Aufnahme des Basisrahmens ein und befestigen Sie ihn ebenfalls mit je drei Inbusschrauben M8x15 und Unterlegscheiben ∅8x∅24.

Inbusschraube M8x15 Unterlegscheiben Ø8xØ24 Inbusschraube M8x15 Unterlegscheiben Ø8xØ24

Inbusschraube
M8x15
6 Stück

Unterlegscheibe
∅8x∅24
6 Stück

Montage

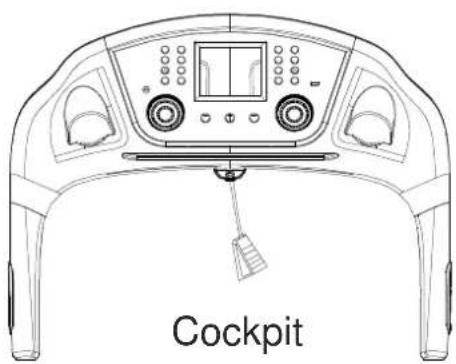

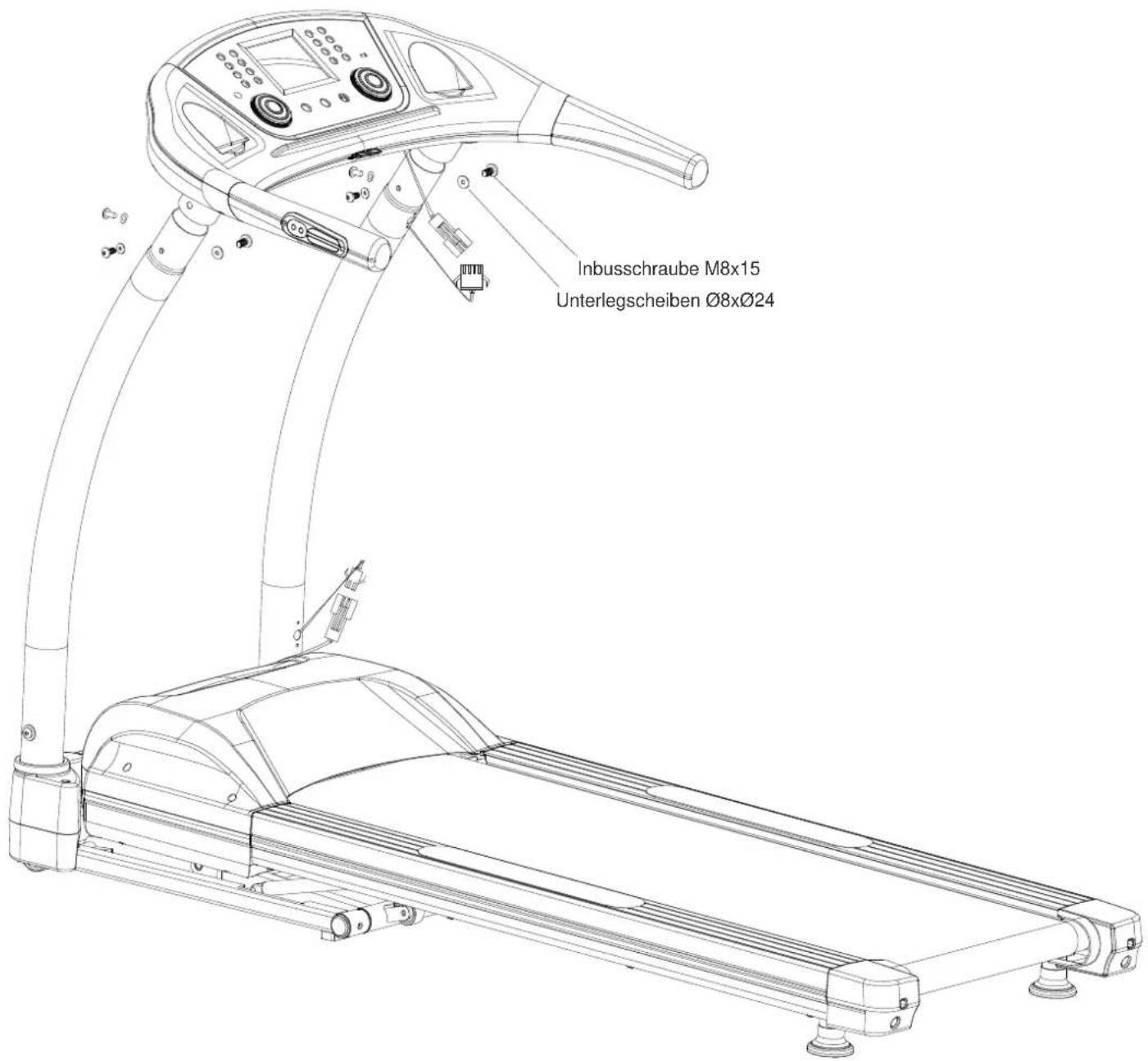

Schritt 2: Cockpitmontage

Verbinden Sie das Cockpitkabel mit dem Kabel, das oben aus dem rechten Seitenrahmen ragt.

Setzen Sie dann das Cockpit auf die beiden Seitenrahmen und befestigen Sie es pro Seitenrahmen mit je drei Inbusschrauben M8x15 und Unterlegscheiben ∅8x∅24

⚠️ ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Verbinden Sie nun das Kabel, das unten aus dem rechten Seitenrahmen ragt mit dem Kabel, das aus dem Basisrahmen ragt.

Inbusschraube M8x15 Unterlegscheiben Ø8xØ24

Inbusschraube
M8x15
6 Stück

Unterlegscheibe
∅8x∅24
6 Stück

Montage

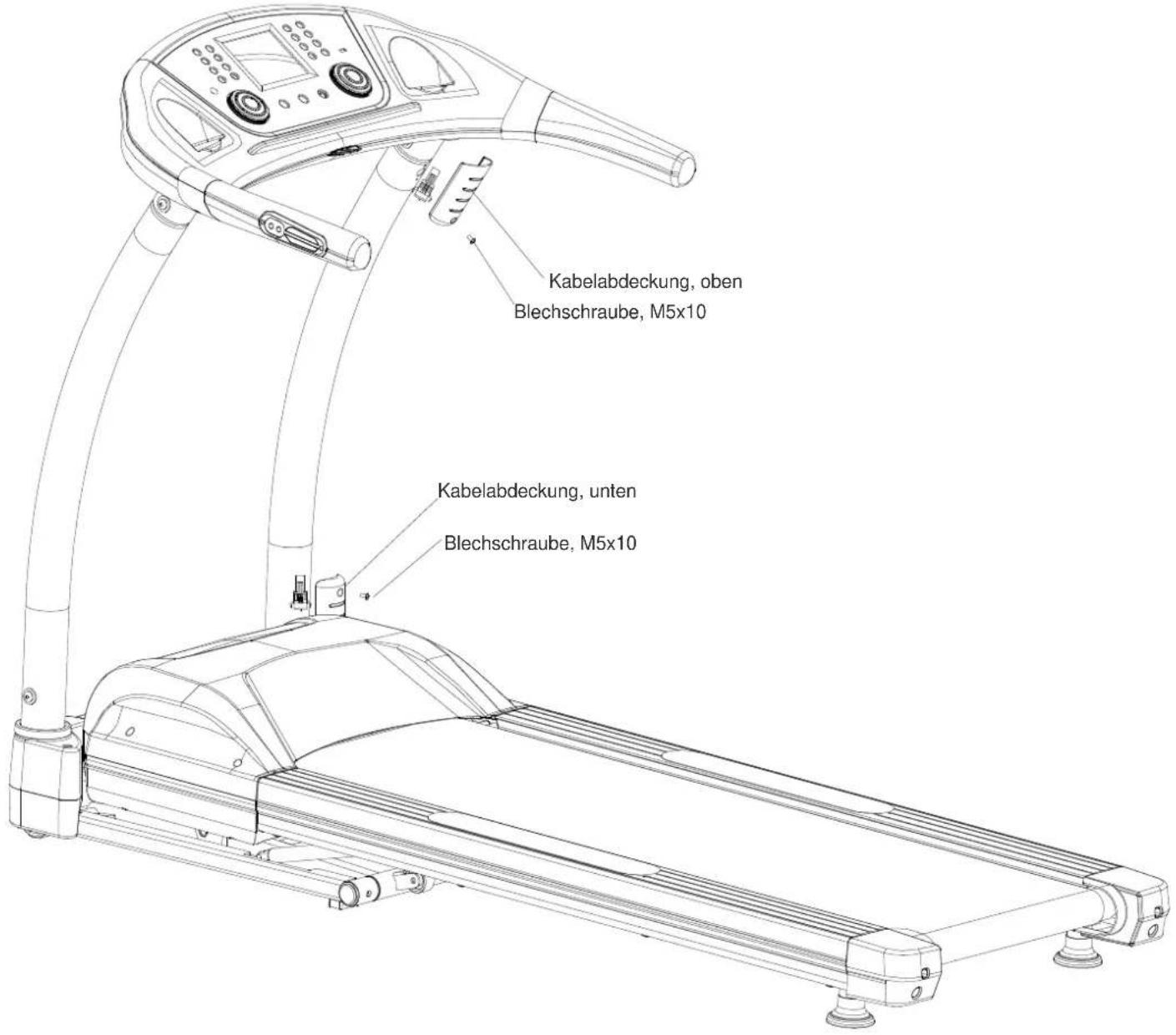

Schritt 2: Montage der Kabelabdeckungen

Um die Kabelverbindungen zu schützen und optisch abzudecken, befestigen Sie die obere Kabelabdeckung mit einer Blechschraube M5x10 im oberen Bereich des rechten Seitenrahmens.

Befestigen Sie dann die untere Kabelabdeckung mit einer Blechschraube M5x10 im unteren Bereich des rechten Seitenrahmens.

⚠️ ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Kabelabdeckung, oben Blechschraube, M5x10 Kabelabdeckung, unten Blechschraube, M5x10

Kabelabdeckung, unten

Kabelabdeckung, oben

Blechschraube

M5x10

2 Stük

Klappmechanismus

Dieses Laufband ist mit einem Klappmechanismus ausgestattet. Um die Lauffläche des Laufbandes platzsparend hoch- und wieder herunterzuklappen, verfahren Sie wie nachfolgend beschrieben:

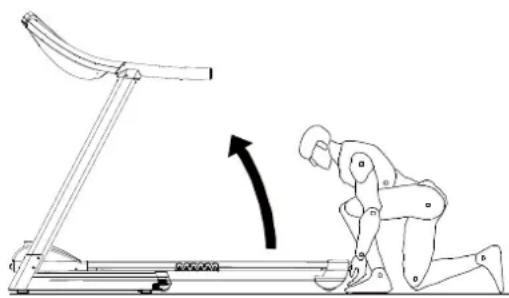

Hochklappen der Lauffläche

Schritt 1:

Vergewissern Sie sich, dass die Steigung des Laufbandes auf Level „0“ heruntergefahren ist, schalten Sie das Laufband mittels des Hauptschalters aus und entfernen Sie den Netzstecker aus der Steckdose.

⚠️ ACHTUNG:

Klappen Sie niemals die Lauffläche des Laufbandes hoch, wenn die Steigung des Laufbandes nicht auf Level „0“ steht und das Laufband noch eingeschalten ist.

Heben Sie die Lauffläche an. Greifen Sie hierzu mit beiden Händen das hintere Ende der Lauffläche und heben Sie dann die Lauffläche nach oben.

Achten Sie hierbei immer auf einen sicheren Stand.

CLICK

Schritt 3:

Drücken Sie die Lauffläche soweit nach oben, bis das Verschluss-System hörbar einrastet.

Überprüfen Sie durch leichtes Rütteln an der Lauffläche, ob das Verschluss-System eingerastet und die Lauffläche in ihrer hochgeklappten Position gesichert ist.

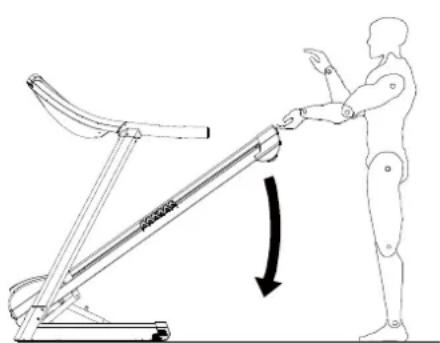

Herunterklappen der Lauffläche

Schritt 1:

Halten Sie mit beiden Händen das hintere Ende der Lauffläche gefasst. Drücken Sie nun den Sicherungshebel des Verschluss-Systems mit dem Fuß nach unten um den Hebel zu lösen.

Ziehen Sie nun die Lauffläche leicht nacht unten.

Die Lauffläche ist mit einem Soft-Fold-System ausgestattet. Dieses bewirkt, dass die Lauffläche sich automatisch langsam nach unten senkt, bis sie vollständig Bodenkontakt hat. Sie sollten die Lauffläche aber niemals unbeaufsichtigt herunterklappen lassen.

ACHTUNG:

Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden.

Achten Sie beim Herunterklappen immer darauf, dass sich keine Gegenstände oder Lebewesen unter der Lauffläche befinden.

Abbildung Laufband ähnlich

Klappmechanismus

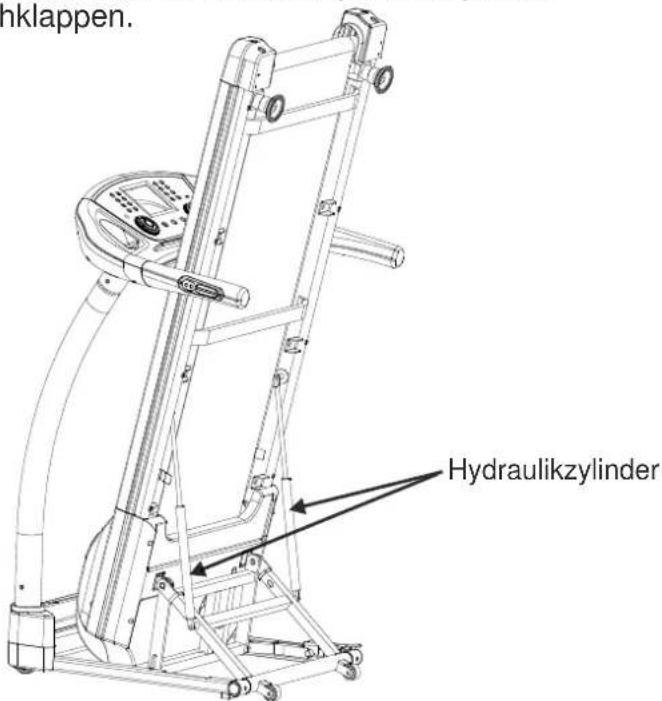

Hydraulikzylinder

Die Basis des Klappmechanismus bildet die Hydraulikzylinder. Diese sind mit Öl gefüllt und stehen unter Hochdruck. Sollte einer oder beide Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den/die Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.

hklappen. Hydraulikzylinder

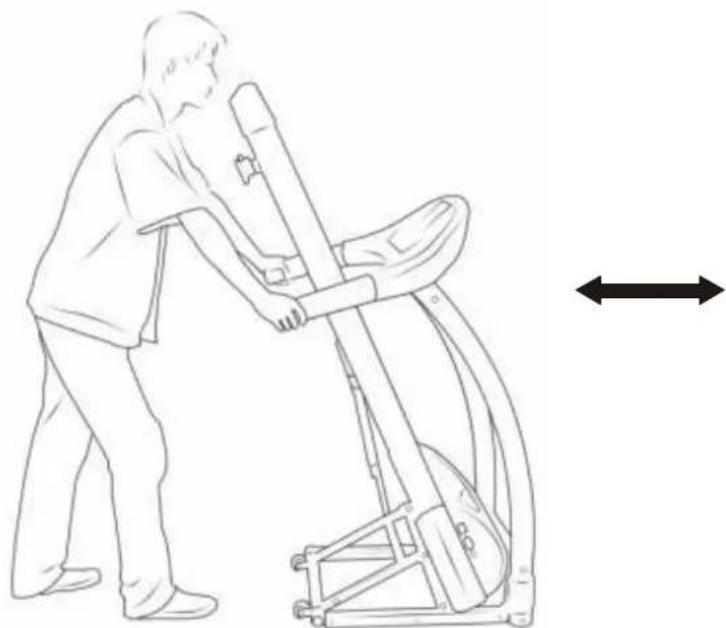

Transport

Im geklappten Zustand lässt sich das Laufband ohne großen Kraftaufwand verschieben. Um das Laufband zu verschieben verfahren Sie bitte wie folgt:

Schritt 1:

Klappen Sie die Lauffläche wie im Kapitel „Klappmechanismus“ beschrieben nach oben. Nun kann das Laufband ohne großen Kraftaufwand verschoben werden.

Achten Sie beim Verschieben des Laufbandes immer darauf, dass keine Gegenstände oder Lebewesen im Weg sind.

Achten Sie immer darauf, dass Sie während des Verschiebens einen sicheren Stand haben.

ACHTUNG:

Der Transport des Laufbandes sollte nur von erwachsenen Personen ausgeführt werden.

Fehlerstrom-Schutzschalter Hauptschalter

Netzkabel

Verbinden Sie dann den Netzstecker des Netzkabels in eine Steckdose.

Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss dies den VDE-Richtlinien entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der Vorderseite des Laufbandes. Über diesen Schalter wird dass Laufband ein- bzw. ausgeschaltet.

Schalterstellung „I“ = Laufband eingeschaltet

Schalterstellung „0“ = Laufband ausgeschaltet

Fehlerstrom-Schutzschalter

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalterr an der Vorderseite der Motor-abdeckung ein Fehlerstrom-Schutzschalter.

Dieser Schalter springt bei einer Überspannung heraus und unterbricht den Stromkreis, d.h. das Laufband wird komplett abgeschaltet.

Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose. Drücken Sie nun den herausgesprungenen Fehlerstrom-Schutzschalter wieder hinein. Verbinden Sie jetzt das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

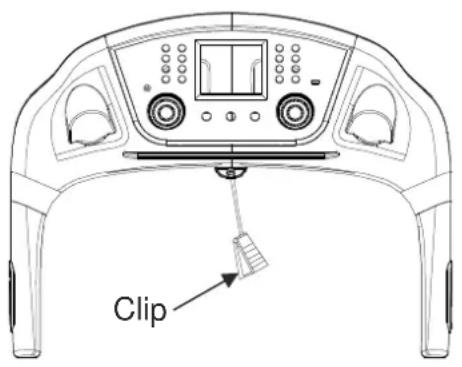

Safety Key

Clip

Safety Key

Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. Wenn Sie das Laufband schnell abstoppen wollen, die Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall eintritt, ziehen Sie den Safety Key mit Hilfe der Schnur vom Cockpit ab. Im Falle eines Sturzes löst sich der Safety Key aufgrund der Verbindung zu Ihrer Kleidung selbst vom Cockpit. Achten Sie deshalb unbedingt darauf, dass der Clip fest an Ihrer Kleidung angebracht ist, damit er sich bei Zug nicht davon lösen kann. Stellen Sie die Länge des Seils so ein, dass es leicht während des Trainings durchhängt. Ohne den ordnungsgemäß angebrachten Safety Key ist ein Betrieb des Laufbandes nicht möglich. Entfernen Sie den Safety Key daher bei Nichtgebrauch Ihres Laufbandes um eine unerlaubte bzw. unbeaufsichtigte Nutzung durch Dritte, wie zum Beispiel Kindern zu verhindern.

Wird der Safety Key während des Trainings vom Cockpit gezogen, so stoppt das Laufband automatisch. Die Steigung bleibt in der eingestellten Position und lässt sich erst wieder herunterfahren, sobald der Safety Key wieder angeschlossen wird.

Sicherheitsabstand

Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet. Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm aufweist.

Verhalten im Notfall

Sollten Sie während des Trainings merken, dass Sie die Geschwindigkeit nicht mehr beherrschen, Ihnen übel wird oder eine andere Notsituation sich ergibt, so ziehen Sie sofort den Saftey Key um den Notstop auszulösen. Halten Sie sich mit beiden Händen an den Handläufen fest und stellen Sie beiden Füße auf die seitlichen Trittflächen.

Sollten Sie während des Trainings in Stolpern kommen, so fassen Sie sofort mit beiden Händen die Handläufe, stützen sich mit Händen und Armen auf den Handläufen ab und bringen Ihre Füße rechts und links auf die seitlichen Trittflächen.

Diese Situation sollten Sie auch mehrmals üben, damit in einer Notsituation Ihnen die entsprechende Reaktion leicht fällt.

Tragen Sie während jeder Benutzung des Laufbandes unbedingt den Saftey Key. Sorgen Sie auch dafür, dass Dritte, die das Laufband nutzen über die Sicherheitshinweise informiert wurden und ebenfalls den Safety Key immer während des Trainings anlegen!

⚠️ ACHTUNG

Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden.

Vor der ersten Inbetriebnahme bzw. nach langer Trainingspause

Prüfen Sie, ob das Laufband sicher steht. Es dürfen keine Gegenstände auf oder unter dem Gerät liegen. Vergewissern sie sich das ein durchgängiger Schmierfilm (Silikon) auf dem Laufdeck vorhanden ist. Sollte dies nicht der Fall sein, so verwenden Sie das beiliegende Silikon und einen Schmierfilm aufzubringen.

Wartungs- & Reinigungsintervalle:

Reinigen Sie nach jedem Training das Laufband mit einem feuchten Tuch, um mögliche Schweiß- und/oder Flüssigkeitsrückstände zu entfernen. Auf keinen Fall verwenden Sie hierzu Lösungsmittel.

Trocknen Sie die gereinigten Stellen gut ab.

Kontrolle der Schmierung des Laufgurts: 1x wöchentlich

Sollte man bei der Kontrolle feststellen das keine ausreichende Schmierung mehr vorhanden ist, so muss umgehend geschmiert werden und der Kontrollintervall angepasst werden, d.h. es muss in kürzeren Abständen kontrolliert werden. Besitzt das Laufband einen Klappmechanismus und stand lange Zeit aufrecht, so überprüfen Sie ob noch ausreichend Schmierung vorhanden ist.

Kontrolle des Gurtlaufes: 1x wöchentlich

Der Lauf des Laufgurtes muss regelmäßig überprüft werden. Sollten Sie feststellen das des Laufgurt zu einer bestimmten Seite wegläuft, so muss dies umgehend korrigiert werden. Lesen Sie hierzu den entsprechenden Abschnitt der Anleitung.

Aussaugen des Motorraum: 1x monatlich

Um den Motorraum zu reinigen lösen Sie die Schrauben der Motorabdeckung und heben Sie diese an.

ACHTUNG: Diese Arbeiten dürfen nur durchgeführt werden, wenn das Trainingsgerät ausgeschaltet und das Netzkabel entfernt wurde. Netzstecker

Saugen Sie den sichtbaren Staub mit einer kleine Düse eines Staubsaugers ab. Verwenden Sie auf keine Fall Reinigungsmittel oder Druckluft.

Überprüfung des Befestigungsmaterials: 1x monatlich

Prüfen Sie mindestens 1x im Monat den Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Warum ist Wartung meines Laufbandes so wichtig?

Damit Sie lange Freude an Ihrem Laufband haben ist es wichtig einige grundlegende Wartungsarbeiten regelmäßig und gewissenhaft durchzuführen. Die Intervalle dieser Arbeiten hängen sehr stark vom Nutzungsgrad des Gerätes ab und deshalb können die angegeben Intervalle durchaus kürzer ausfallen.

Was kann bei mangelnder Wartung passieren?

Zwischen Laufgurt und Laufdeck entsteht bei der Benutzung Reibung. Jegliche Art der Reibung bedeutet Verschleiß und verringert so die Lebensdauer Ihres Trainingsgerätes. Durch die Schmierung mit Silikon zwischen Brett und Matte wird die Reibung vermindert und so die Lebensdauer erhöht. Läuft das Laufband trocken, so kommt es zu einer starken Erwärmung des Laufbrettes. Die Oberfläche des Laufbrettes wird zerstört und die Laufmatte ebenfalls. Ab diesem Punkt wird die Reibung so hoch das es zu einer statischen Aufladung kommen kann, die sicher über den Rahmen bei Körperkontakt entladen kann. Dies ist nicht nur unangenehm, sonder kann auch die Elektronik der Laufbandes zerstören.

Warum muss ich den Motoraum säubern?

Bedingt durch die Laufgurtbewegung und die Motorlüftung zieht das Laufband Staub aus der Umgebung an. Dieser lagert sich sowohl unter als auch im Gerät ab. Irgendwann wäre das Innere des Gerätes so verstaubt, das der Staub einen Kurzschluss an elektronischen Bauteilen verursachen kann. Um dies zu vermeiden ist eine regelmäßige Reinigung nötig.

Schäden die durch unterlasse oder mangelnde Wartung und Pflege entstehen sind von der

Gewährleistung und Garantie ausgeschlossen.

Schnell können daher Kosten für die Reparatur eines nicht gewarteten Traininggerätes mehrere hundert Euro betragen. Ein hoher Preis der sich durch die regelmäßige Pflege und Wartung vermeiden lässt.

Schmierung des Laufgurtes

Die wichtigste Wartungsmaßnahme bei einem Laufband ist die regelmäßige und rechtzeitige Schmierung bzw. Wartung und Pflege des Laufgurtes. Aufgrund mangelnder oder unterlassener Pflege bzw. Schmierung des Laufgurtes entstandene Schäden bzw. Defekte, werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Der Laufgurt Ihres Laufbandes muss immer dann geschmiert werden, wenn eine deutliche Reibungszunahme des laufgurtes festzustellen ist.

Dies kann sich als ruckende Bewegung während des Trainings, oder als Fehlermeldung E1 in der Cockpitanzeige bemerkbar machen.

Eine unzureichende Schmierung bzw. Pflege und die damit verbundene erhebliche Steigerung der Reibung führt zwangsläufig zu einem erhöhten Verschleiß und einer dadurch verursachten Beschädigung von Laufgurt, Laufdeck, Motor und Platine.

Die Nutzungshäufigkeit des Laufbandes ist maßgeblich dafür verantwortlich, wie häufig Sie die Wartungsmaßnahmen durchführen müssen.

Bitte entnehmen Sie die Wartungsintervalle für die entsprechenden ∅-Nutzungshäufigkeit der nachfolgend abgebildeten Tabelle.

Nutzungszeit	Wartungsintervall
bis 3 Std./Woche	alle 4 Wochen
3-5 Std./Woche	alle 3 Wochen
mehr als 5 Std./Woche	alle 2 Wochen

Diese Tabelle dient lediglich als Richtwert.

Überprüfen Sie die Schmierung Ihres Laufbandes 1x pro Woche.

Sollte über eine größere Zeitperiode das Laufband nicht genutzt werden oder die Lauffläche über einen längeren Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach.

Um den Laufgurt optimal zu schmieren nehmen Sie die Silikonflasche, schneiden das obere Stück der Flasche, wie in Bild 1 gezeigt mit einer Schere ab und verlängern den Stutzen der Flasche mit einem Strohhalm (Bild 2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. Führen Sie nun den das Ende des Strohhals zwischen Laufgurt und Laufdeck und schmieren Sie, in dem Sie auf die Flasche Druck ausüben den grau markierten Bereich in Bild 3.

Bild 1 Bild 2 Bild 3

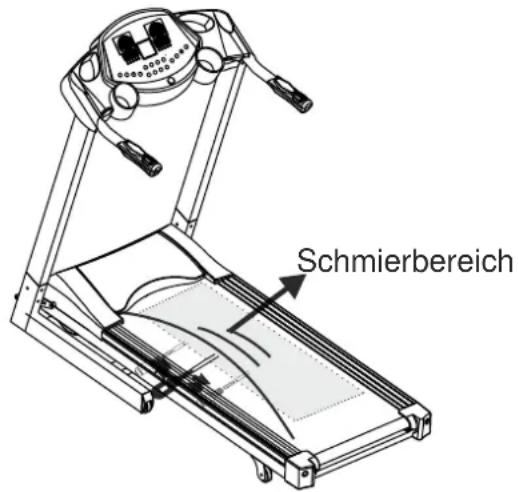

Schmierbereich

Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das

MAXXUS™ Silikonöl (erhältlich unter www.maxxus.de).

Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel!

Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. 3 bis 5 Minuten ohne Belastung laufen, um das Silikonöl optimal zu verteilen.

⚠️ Die Laufflächet nach dem Schmiervorgang für mindestens 3 Tage nicht hochklappen.

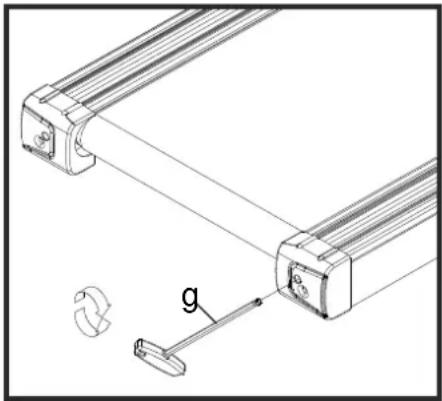

Justieren des Laufgurtes

Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden!

Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. Mögliche Gründe für die Veränderung der Ausrichtung des Laufgurtes sind:

• der Boden auf dem das Laufband steht ist uneben oder weist eine Neigung auf.
• Individuelle Laufstile (z.B. einseitige Gewichtsverteilung, Fuß-Schrägstellungen, etc.)

Der Laufgurt wird, wie nachfolgend beschrieben, folgendermaßen justiert:

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.
   2.1 Läuft der Gurt nach links, drehen Sie die linke Einstellschraube am hinteren Ende des Laufbandes ^1/8 Umdrehung im Uhrzeigersinn und die rechte Einstellschraube ^1/8 Umdrehung gegen den Uhrzeigersinn. Warten Sie einen Moment, da die Veränderung nicht sofort sichtbar wird.

Die Ausrichtung des Laufgurtes verändert sich bereits nach einer 1/8 Umdrehung der Einstellschraube. verändert die Laufrichtung der Matte. Verändern Sie die Schraubenstellung daher nur Schritt für Schritt.

2.2 Läuft der Gurt nach rechts, drehen Sie die rechte Einstellschraube ^1/8 Umdrehung im Uhrzeigersinn und die linke Einstellschraube ^1/8 Umdrehung gegen den Uhrzeigersinn.

1. Läuft der Gurt wieder mittig, ist die Justierung richtig. Falls dies nicht der Fall sein sollte, wiederholen Sie die unter 2.1 und 2.2 beschriebenen Schritte solange, bis die Matte mittig läuft.

Sollte sich die Gurte nicht justieren lassen, setzen Sie sich bitte mit einem Fachmann in Verbindung.

Wenn sich die Ausrichtung des Laufgurtes soweit verschoben hat, dass dieser an einer der beiden seitlichen Trittflächen schleift können Störungen und Defekte am Laufband auftreten. Schäden, die auf einer unterlassenen oder mangelhaften Justierung des Laufgurtes beruhen, werden in keinem Fall über die Gewährleistung oder Garantie abgedeckt.

Nachspannen des Laufgurtes

Sollte der Laufgurt während des Betriebes über die Laufrollen rutschen (dies äußert sich durch ein spürbares Rucken während des Laufens), muss der gurt nach gespannt werden. Das Nachspannen wird über die selben Einstellschrauben, die auch zum Justieren des Laufgurtes benutzt werden, ausgeführt.

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.
2. Beide Einstellschrauben direkt aufeinander folgend 18 Umdrehung im Uhrzeigersinn drehen.
3. Versuchen Sie nun, die Laufmatte abzubremsen, in dem Sie auf dem Laufband so gehen, als würden Sie einen steilen Abhang hinab laufen. Sollte die vordere Rolle immer noch durchdrehen, wiederholen Sie den Spannvorgang erneut. Der Laufgurt sollte so gespannt sein, dass die vordere Rolle erst bei starkem Bremsen durchdreht.

Cockpit

LCD-Display MAXUS™ 6 8 4 10 2 12 0 14 INCLINE SPEED Direktwahltasten - Steigung Drehregler - Steigung PROG START STOP PAUSE TXX.3 SPRCD Drehregler - km/h PROGRAM-Taste START/STOP-Taste PAUSE-Taste

Die Anzeige des Displays informiert Sie über folgende Trainingswerte:

PRO 1 2 3 6 5 4 7 6 5 12 11 10 TIME INCLINE 88:88 SPEED 18 SPEED 188 DISTANCE PULSE CALORIES 8888 888 8888

CALORIES Energieverbrauch in kcal**

DISTANCE Trainingsstrecke in km

TIME Trainingszeit

INCLINE Steigung

SPEED Geschwindigkeit in km/h

PULSE bei Verwendung der Handsensoren: Pulsanzeige

bei Verwendung eines Sende-Brustgurtes*: Herzfrequenzanzeige

*nicht im Lieferumfang enthalten - als Zubehör erhältlich

**Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel.

Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Display

Die Anzeige des Cockpits ist ein Blue-Backlight LCD-Display. Die blaue Hintergrundbeleuchtung ermöglicht auch bei dunklen Lichtverhältnissen eine klare Ansicht der Trainingsdaten.

LCD-Profilmatrix

Die grafische Darstellung der Programme erfolgt über eine Profil-Matrix. Der aktuelle Trainingsbereich wird hierbei durch ein blinkendes Segment angezeigt.

INCLINE Drehregler (Steigung)

Durch Drehen des linken Drehreglers wird die Steigung erhöht (im Uhrzeigersinn) oder verringert (gegen den Uhrzeigersinn).

SPEED Drehregler (Geschwindigkeit)

Durch Drehen des linken Drehreglers wird die Geschwindigkeit erhöht (im Uhrzeigersinn) oder verringert (gegen den Uhrzeigersinn).

Vor dem Training dient dieser Drehregeler zur Auswahl von Programmen, Vorgabe von Werten und Bestätigung von Eingaben.

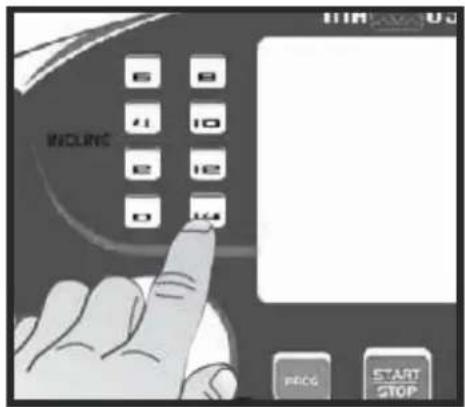

Direktwahltasten

Das Cockpit Ihres Laufbandes verfügt je 8 Direktwahltasten für Steigung und Direktwahltasten für Geschwindigkeit.

Die Direktwahltasten für Steigung befinden sich links neben dem Display, die für Geschwindigkeit befinden sich rechts neben dem Display.

Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter Geschwindigkeiten bzw. Steigungen.

Startet die Quickstartfunktion bzw. das gewählte Trainingsprogramm.

Bei Nutzung der Pausefunktion wird durch drücken der START-Taste das Training wieder aufgenommen.

Stopp-Funktion:

Durch einmaliges Drücken der Taste stoppt das Band.

RESET-Funktion:

Drücken Sie die STOP/RESET-Taste im Pausemodus länger als 3 Sekunden, so werden alle Werte zurückgesetzt.

PAUSE-Taste

Durch einmaliges Drücken der Taste stoppt das Band. Das Cockpit schaltet für 5 Minuten in den Pause-Modus. Wird innerhalb dieser 5 Minuten die START-Taste gedrückt, so wird das Training an der Stelle weitergeführt, an dem es unterbrochen wurde. Nach 5 Minuten führt das Cockpit automatisch einen Reset durch und alle Werte werden auf Null zurückgesetzt.

PROGRAM-Taste (PROG)

Taste zur Auswahl des Benutzerprogramms.

Herzfrequenz-Messung

Das Cockpit Ihres Laufbandes ist serienmäßig

mit einem polarkompatiblen Receiver (Empfänger) ausgestattet. Ein Brustgurt ist als Zubehör erhältlich.

Handpuls-Sensoren

Dienen zur kurzzeitigen Pulskontrolle. Bitte nicht an die Handsensoren fassen, wenn Sie einen Brustgurt tragen, da es ansonsten zu Fehlmessungen kommen kann.

Laufband einschalten

Verbinden Sie den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose.

Schalten Sie nun das Laufband mit der Ein-/Ausschalt-Taste (befindet sich ebenfalls auf der Rückseite des Motorgehäuses) ein.

Laufband ein- / ausschalten

Um das Laufband auszuschalten betätigen Sie erneut die Ein-/Ausschalt-Taste. Entfernen Sie dann den Netzstecker aus der Steckdose.

ACHTUNG:

Bevor Sie das Laufband ausschalten achten Sie immer drauf, dass sich die Steigung auf Level Null befindet.

Quickstart

Schalten Sie das Laufband ein und drücken Sie die START-Taste.

Das Laufband startet automatisch und die Trainingszeit beginnt jetzt zu laufen.

Mit dem Drehregler SPEED regulieren Sie die Geschwindigkeit, mit dem Drehregler INCLINE die Steigung während des Trainings. Wenn Sie das Training unterbrechen oder beenden möchten, drücken Sie die die PAUSE- oder STOP-Taste.

Manuelles Training mit Zeitvorgabe

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis der Wert 30:00 im Zeitfenster (TIME) angezeigt wird.

Schritt 2: Vorgabe der Trainingszeit:

Geben Sie die gewünschte Trainingszeit bis 99:00 Minuten durch Drehen (im Uhrzeigersinn) des rechten Drehregler (SPEED) vor.

Schritt 3: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf des vorgegebenen Trainingsziels automatisch.

Cockpit

Manuelles Training mit Distanzvorgabe

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis der Wert 1.0 im Distanzfenster (DISTANCE) berscheint.

Schritt 2: Vorgabe der Trainingsstrecke:

Geben Sie die gewünschte Trainingszeit bis 99.9 Kilometer durch Drehen (im Uhrzeigersinn) des rechten Drehregler (SPEED) vor.

Schritt 3: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf des vorgegebenen Trainingsziels automatisch.

Manuelles Training mit Kalorienvorgabe

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis der Wert 5.0 im Kalorienfenster (CALORIES) erscheint.

Schritt 2: Vorgabe des Kalorienverbrauchs

Geben Sie den gewünschten Kalorienverbrauch bis 990 Kalorien durch Drehen (im Uhrzeigersinn) des rechten Drehregler (SPEED) vor.

Schritt 3: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf des vorgegebenen Trainingsziels automatisch.

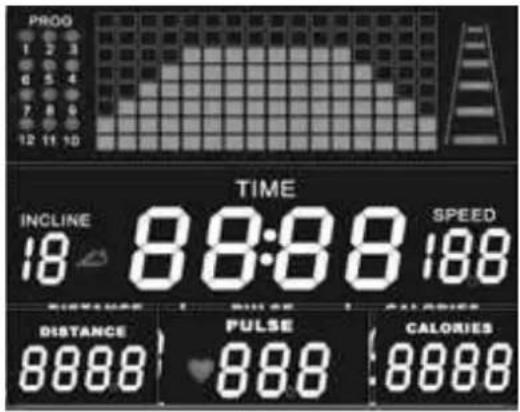

Rechts neben der Profil-Matrix befindet sich die grafische Anzeige des Kalorienverbrauchs.

Nach 50 verbrauchten Kalorien leuchtet der erste Balken auf, nach weiteren 50 Kalorien der zweite Balken, usw.

PROD 1 2 3 6 5 4 7 8 0 12 11 10 TIME INCLINE 88:88 SPEED 18 SPEEANCE PULSE CALORIES DISTANCE PULSE CALORIES 8888 888 8888

Vorgegebene Trainingsprofile P1 - P6 (Steigungs- und geschwindigkeitsgesteuert)

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis im Display das gewünschte Programm P1 bis P6 angezeigt wird.

Schritt 2: Vorgabe der Trainingszeit

Geben Sie die gewünschte Trainingszeit bis 99:00 Minuten durch Drehen (im Uhrzeigersinn) des rechten Drehregler (SPEED) vor.

Schritt 3: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf des vorgegebenen Trainingsziels automatisch.

Programm 1
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	2	4	4	2	4	4	4	2	4	4	4	2	4	4	2	2
Steigung	1	2	2	1	2	1	2	2	2	2	1	1	2	1	1	2
Programm 2
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	2	4	6	6	4	4	6	6	4	4	6	6	4	4	6	4
Steigung	1	2	3	2	2	1	2	2	3	2	1	1	2	1	2	2
Programm 3
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	4	6	6	8	6	6	8	8	6	6	8	6	4	6	6	4
Steigung	1	2	3	3	2	2	1	2	2	1	2	3	2	2	1	2
Programm 4
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	4	6	8	6	4	6	8	8	6	8	8	6	6	8	6	4
Steigung	1	2	2	3	3	2	2	1	1	2	2	3	3	2	1	2
Programm 5
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	4	6	8	10	8	10	10	8	8	10	10	8	10	8	6	4
Steigung	2	2	3	3	2	2	1	1	3	2	3	2	1	3	4	3
Programm 6
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	4	6	10	10	10	12	10	8	12	10	12	8	10	10	8	4
Steigung	2	3	2	4	3	2	2	1	2	3	3	2	1	3	4	2

Trainingsprogramm mit Kalorienvorgabe 100 C (P7), 200 C (P8), 300 C (P9)

Bei diesen Programmen ist ein bereits fest vorgegebener Kalorienverbrauch das Trainingsziel.

Das Laufband reguliert hierbei die Geschwindigkeit, die Steigung wird individuell vom Benutzer geregelt.

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis im Display das gewünschte Programm 100 C, 200 C oder 300 C angezeigt wird.

Schritt 2: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf des vorgegebenen Trainingsziels automatisch.

Programm 7 - Training mit Zielvorgabe von 100 Kalorien
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	2	4	6	6	6	8	8	8	10	10	10	8	8	6	6	4
Programm 8 - Training mit Zielvorgabe von 200 Kalorien
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	2	4	6	6	6	8	8	8	10	10	10	8	8	8	6	4
Programm 9 - Training mit Zielvorgabe von 300 Kalorien
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	2	4	6	6	6	8	8	8	10	10	10	8	8	5	6	4

Trainingsprogramm mit Distanzvorgabe 3km (P10), 5km (P11), 10km (P12)

Bei diesen Programmen ist ein bereits fest vorgegebene Distanz das Trainingsziel.

Die Geschwindigkeit und die Steigung werden hierbei vom Benutzer individuell geregelt.

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis im Display das gewünschte Programm 3km, 5km oder 10 km angezeigt wird.

Schritt 2: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf des vorgegebenen Trainingsziels automatisch.

Programm 10 - Training mit vorgegebener Distanz von 3.000 m
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	Startgeschwindigkeit beträgt 1,0 km/h - Geschwindigkeit wird vom Benutzer geregelt
Programm 11 - Training mit vorgegebener Distanz von 5.000 m
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	Startgeschwindigkeit beträgt 1,0 km/h - Geschwindigkeit wird vom Benutzer geregelt
Programm 12 - Training mit vorgegebener Distanz von 10.000 m
Segment	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
km/h	Startgeschwindigkeit beträgt 1,0 km/h - Geschwindigkeit wird vom Benutzer geregelt						1,0 km/h - Geschwindigkeit wird vom Benutzer geregelt

Cockpit

Herzfrequenzgesteuerte Programme (H1\~H3)

Bei diesenProgrammen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch:

• bei H1 die Geschwindigkeit
• bei H2 die Steigung
• bei H3 die Geschwindigkeit und Steigung

Ist der Wert höher, so verringert das Laufband automatisch:

- bei H1 die Geschwindigkeit

- bei H2 die Steigung

- bei H3 die Geschwindigkeit und Steigung

Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programme mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl

Schalten Sie das Laufband ein. Im Display erscheint folgende Grafik:

Drücken Sie nun wiederholt auf den rechten Drehregler (SPEED) bis im Display das gewünschte Programm H1, H2 oder H3 angezeigt wird.

Schritt 2: Altersvorgabe

Im Anzeigefenster PULSE blinkt der Wert. Geben Sie nun das Benutzeralter durch Drehen des rechten Drehreglers (SPEED) vor.

Bestätigen Sie Ihre Eingabe durch Drücken es rechten Drehreglers (SPEED).

Schritt 3: Zielpulsvorgabe

Im Display erscheint die vom Cockpit kalkulierte Zielherzfrequenz.

Diese beträgt 60% der maximalen Herzfrequenz.

Wenn Sie mit dem errechneten Wert trainieren möchten, fahren Sie mit Schritt 4 fort.

Sollten Sie mit einem individuellen Zielherzfrequenz trainieren wollen, so geben Sie diese durch Drehen des rechten Drehreglers (SPEED) vor.

Lesen Sie hierzu auch das Kapitel "PULS-/HERZFREQUENZ" in dieser Anleitung.

Schritt 4: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Wenn Sie das Training beenden möchten drücken Sie die Stop-Taste.

Programmablauf

Nachdem das Laufband mit einer Anfangsgeschwindigkeit von 1,0 km/h automatisch gestartet ist beginnt eine Aufwärmphase von ca. 3,5 Minuten. In dieser Aufwärmphase verändert das Laufband weder die Geschwindigkeit noch die Steigung automatisch.

Nun ermittelt das Cockpit die aktuelle Herzfrequenz des Benutzers.

Ist die aktuelle Herzfrequenz außerhalb des Bereiches von +/- 5 Schlägen/Minute unter oder über der Zielherzfrequenz so verändert das Laufband:

• bei H1 die Geschwindigkeit alle 40 Sekunden um +/- 1km/h
• bei H2 die Steigung alle 30 Sekunden um +/- 1 Level
• bei H3 die Geschwindigkeit alle 30 Sekunden um +/- 1km/h & die Steigung alle 30 Sekunden um +/- 1 Level

Ist die aktuelle Herzfrequenz im Bereich von +/- 5 Schlägen/Minute unter oder über der Zielherzfrequenz, so behält das Laufband die aktuelle Geschwindigkeit und/oder Steigung bei.

Beispiel:

Zielherzfrequenz ist 120 - keine Veränderung der aktuellen Geschwindigkeit und Steigung bei einer aktuellen Herzfrequenz von 115 \~ 125 Schlägen/Minute.

Cockpit

Benutzerprogramm

Hier kann ein individuelles Trainingsprofil erstellt und dauerhaft abgespeichert werden.

Schritt 1: Programmauswahl

Drücken Sie die Taste PROG

Schritt 2: Programmierung

Im Display erscheint eine Profilmatrix und das erste der insgesamt 16 Segmente blinkt.

Geben Sie nun durch Drehen des linken Drehreglers (INCLINE) die gewünschte Steigung für das erste Segment vor.

Geben Sie dann durch Drehen des rechten Drehreglers (SPEED) die gewünschte Geschwindigkeit für das erste Segment vor.

Bestätigen Sie Ihre Vorgaben durch Drücken des rechten Drehreglers (SPEED).

Nun blinkt das zweite Segment. Verfahren Sie nun für die restliche Segmente so, wie bei Segment 1 beschrieben.

Schritt 3: Zeitvorgabe

Nachdem Sie die Eingabe bei Segment 16 durch Drücken des rechten Drehreglers (SPEED) bestätigt haben, blinkt der Wert im Zeitfenster (TIME). Geben Sie nun die gewünschte Trainingszeit durch Drehen des rechten Drehreglers (SPEED) vor.

Schritt 4: Trainingsstart

Drücken Sie nach der Eingabe der gewünschten Zielherzfrequenz die START-Taste.

Das Laufband startet nun automatisch.

Trainingsende

Das Training endet automatisch nach Ablauf der vorgegebenen Trainingszeit.

Kalkulation der individuellen Trainingsherzfrequenz
Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:
220 - Alter = maximale Herzfrequenz
Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen
Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%
Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.
Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.
Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz
Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist.
Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.
Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):
Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz
Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz
Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

! ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Technische Details

Cockpit-Anzeige von:

Zeit
♦ Strecke ♦ Steigung
- Kalorienverbrauch

♦ Geschwindigkeit

Puls (bei Verwendung der Handsensoren)

♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details:

Motor: DC-Motor

Konstante Motorleistung: 2,0PS / 1,47kW

Antriebsart: Rillenriemen

Geschwindigkeit: 1,0 - 18 km/h, in 0,1 km/h-Schritten verstellbar

Steigung: 0 - 15%, in 1,0%-Schritten elektronisch verstellbar

Lauffläche: ca. 1.400 x 500 mm

Aufstellmaßemaße: ca. 1.930 x 840 x 1.250 mm (LxBxH)

Aufstellmaßemaße, geklappt: ca. 760 x 840 x 1.820 mm (LxBxH)

Gesamtgewicht: ca. 87 kg

Maximales Benutzergewicht: 130 kg

Stromversorgung:

220-230V - 50Hz

Einsatzgebiete:

Heimbereich - ausschließlich private Nutzung!

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert.

Erhältlich in folgenden Größen:

• 160 x 90 cm
• 210 x 100 cm

MAXXUS® Silikon

Optimales Schmier- und Trennmittel für Laufgurt und Laufdeck.

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit.

Batterien / Akkus

Batterien / Akkus dürfen keinesfalls in den normalen Hausmüll geworfen werden.

Beachten Sie, dass Batterien und Akkus Giftstoffe enthalten können, daher ist jeder Verbraucher gesetzlich dazu

verpflichtet, diese bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

Damit das MAU-0018-Treuen im Serviceallschnell helfen zu können, benötigen wir einige

Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc.

Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!

Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.

Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS® Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS® Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

■ Lagerbuchsen

■ Lager

■ Antriebsriemen

■ Schalter und Tasten

■ Laufgurte

■ Laufplatten

■ Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS®Registrierungskarte“.

Spätere Registrierungen können leider nicht mehr kostenfrei entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS® Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS ^® zu übermitteln.

Wartung

Für dieses Trainingsgerät gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

→ Laufbänder 12 Monate
→ Crosstrainer 18 Monate
→ Ergometer/Heimtrainer 24 Monate
Recumbent 24 Monate
Rudergeräte 24 Monate
Speedbikes 24 Monate
Vibrationsgeräte 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

Transport- und Fahrtkosten
- Auf- und Abbaukosten bei notwendigem Transport
Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→ Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt
♦ Laufbrett
◆ Antriebsriemen
♦ Folien
◆ Kugellager
♦ Laufrollen
♦ Überzüge an Haltegriffen
♦ Zugseile

♦ Pedalriemen

Zur Schmierung des Laufgurtes von laufbändern sind ausschließlich MAXXUS ^® Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS ^® Produkte zu verwenden.

*Stand: 01/2009

MAXXUS™ Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: TX 6.3 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer :

PLZ / Ort: Land:

E-Mail: Tel.-No*:

Fax-No*: Handy-No*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort Unterschrift

Senden Sie die ausgefüllte Registrierkarte per:

Post**: MAXXUS Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß Gerau

Fax: [phone] / 9 27 - 2 22

E-Mail: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: TX 6.3 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-NO:

Fax-No*: Handy-No*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.

□ Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS® Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS® Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per:

Post*: Maxxus Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

Fax: [phone] / 9 27 - 2 22

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau Germany E-Maill: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau

Germany

E-Maill: [e-mail]

www.maxxus.de
