BX 8.0 R - Heimtrainer Maxxus - Kostenlose Bedienungsanleitung

Produkttyp	Heimtrainer (Recumbent Bike)
Modell	Maxxus BX 8.0 R

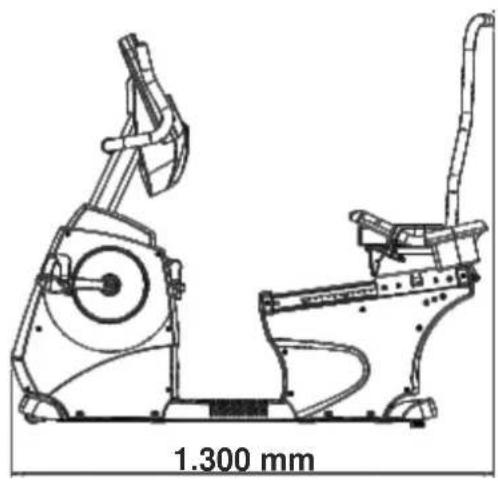

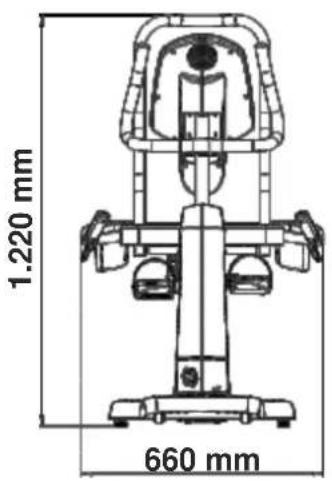

Abmessungen (L x B x H)	ca. 1300 x 660 x 1220 mm
Gesamtgewicht	ca. 63 kg
Maximales Benutzergewicht	150 kg
Stromversorgung	220-230 V, 50 Hz
Bremssystem	Induktionsbremssystem
Widerstandsstufen	20 (Level 1-20)
Antriebsart	Zweistufiger Längsrippenriemen
Displayanzeigen	Zeit, Geschwindigkeit, Strecke, RPM, Kalorien, Puls, Watt, Herzfrequenz
Trainingsprogramme	Manuell, 5 Profile (HILL, FATBURN, CARDIO, STRENGTH, INTERVAL), 2 Benutzerprogramme, 2 herzfrequenzgesteuerte Programme
Pulsmessung	Handpulssensoren (kurzfristig), optionaler Brustgurt (drahtlos)
Zusatzfunktionen	Ventilator, Transportrollen, Direktsteuerung, verstellbare Rückenlehne und Sitzposition
Pflege & Wartung	Regelmäßige Reinigung mit feuchtem Tuch und Seife; monatliche Kontrolle der Schrauben; keine Lagerung im Freien
Sicherheitshinweise	Netzstecker vor Reinigung ziehen; Gerät nur in trockenen Innenräumen nutzen; ausreichend Sicherheitsabstand (mind. 1 m) einhalten
Verschleißteile	Kugellager, Antriebsriemen, Lagerbuchsen, Schalter, Pedalriemen (nicht von der Garantie abgedeckt)
Garantie	2 Jahre gesetzlich, 5 Jahre Herstellergarantie bei Registrierung innerhalb von 14 Tagen

Häufig gestellte Fragen - BX 8.0 R Maxxus

Wie stelle ich die Sitzposition richtig ein?

Setzen Sie sich auf den Sitz und stellen Sie die Pedale so, dass der rechte Pedalarm waagerecht nach vorne zeigt. Die Ferse sollte fast durchgestreckt sein, der Fußballen leicht angewinkelt. Nutzen Sie den linken Handhebel, um den Sitz längs zu verschieben. Die Rückenlehne verstellen Sie über den rechten Handhebel.

Wie kann ich meine Herzfrequenz messen?

Das Gerät verfügt über Handpulssensoren an den Handgriffen. Umfassen Sie beide gleichzeitig für eine kurze Messung. Für dauerhafte und genauere Werte verwenden Sie einen optional erhältlichen Brustgurt (uncodierter Polar®-Gurt empfohlen).

Welche Trainingsprogramme gibt es?

Sie können aus folgenden Programmen wählen: Manuell (Quick-Start), HILL (Hügelprofil), FATBURN (Fettverbrennung), CARDIO (Herz-Kreislauf), STRENGTH (Kraft), INTERVAL (Intervall), USER 1/2 (frei programmierbar) und HR1/HR2 (herzfrequenzgesteuert mit 60% bzw. 80% der maximalen Herzfrequenz).

Wie reinige ich das Gerät richtig?

Reinigen Sie das Gerät nach jeder Trainingseinheit mit einem feuchten Tuch und milder Seife. Verwenden Sie keine Lösungsmittel. Ziehen Sie vor der Reinigung immer den Netzstecker. Achten Sie darauf, dass keine Flüssigkeit in das Cockpit oder die Mechanik eindringt.

Was bedeuten die Anzeigen im Display?

Das Display zeigt im oberen Bereich fest: TIME (Trainingszeit), DISTANCE (Strecke), CALORIES (Kalorienverbrauch) und PULSE (Puls). Im unteren Bereich wechseln sich SPEED/RPM (Geschwindigkeit/Trittfrequenz), LEVEL (Bremsstufe) und WATT (Leistung) ab. Mit der ENTER-Taste können Sie den Scan-Modus aktivieren.

Warum zeigt das Gerät keinen Puls an?

Mögliche Ursachen: Die Hände sind zu trocken oder zu feucht, Sie haben starke Hornhaut, oder der Kontakt zu den Sensoren ist unzureichend. Testen Sie mit verschiedenen Personen – wenn nur bei einer Person keine Anzeige erfolgt, liegt kein Defekt vor. In diesem Fall empfehlen wir die Verwendung eines Brustgurtes.

Wie transportiere ich das Gerät?

Das vordere Standrohr ist mit Transportrollen ausgestattet. Fassen Sie den Lenker, drücken Sie diesen leicht nach unten, bis das hintere Standrohr abhebt, und ziehen Sie das Gerät zu sich. Achten Sie auf eine ebene Fläche und sicheren Stand.

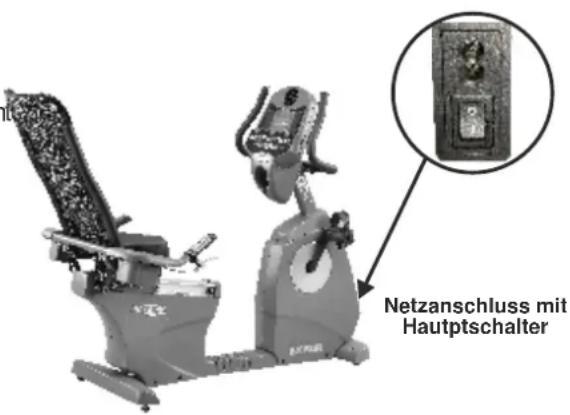

Wie schalte ich das Gerät ein und aus?

Stecken Sie das Netzkabel zuerst in das Gerät, dann in die Steckdose. Schalten Sie das Gerät über den Hauptschalter an der Vorderseite ein (Position I). Nach dem Training schalten Sie auf Position 0 und trennen Sie das Netzkabel von der Steckdose.

Kann ich eigene Trainingsprogramme erstellen?

Ja, wählen Sie das Programm USER 1 oder USER 2 aus. Sie können einen Programmnamen (max. 7 Zeichen) eingeben, Alter, Gewicht, Trainingszeit sowie für jedes der 20 Segmente den Widerstand (Level 1-20) festlegen. Das Programm wird gespeichert und kann später direkt gestartet werden.

Wie kalibriere ich die Herzfrequenzmessung?

Die Zielherzfrequenz für die Programme HR1 und HR2 wird automatisch basierend auf Ihrem Alter berechnet (60% bzw. 80% der maximalen Herzfrequenz). Sie können den Zielwert manuell zwischen 40 und 220 Schlägen pro Minute anpassen. Das Cockpit regelt dann die Bremskraft selbstständig, um diesen Wert zu erreichen.

BEDIENUNGSANLEITUNG BX 8.0 R Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Befestigungsmaterial	5
Im Lieferumfang enthaltenes Werkzeug	5
Montage	6 - 9
Satteleinstellung	10
Transport, Standort & Lagerung	11
Pflege, Reinigung & Wartung	11
Cockpit	12 - 17

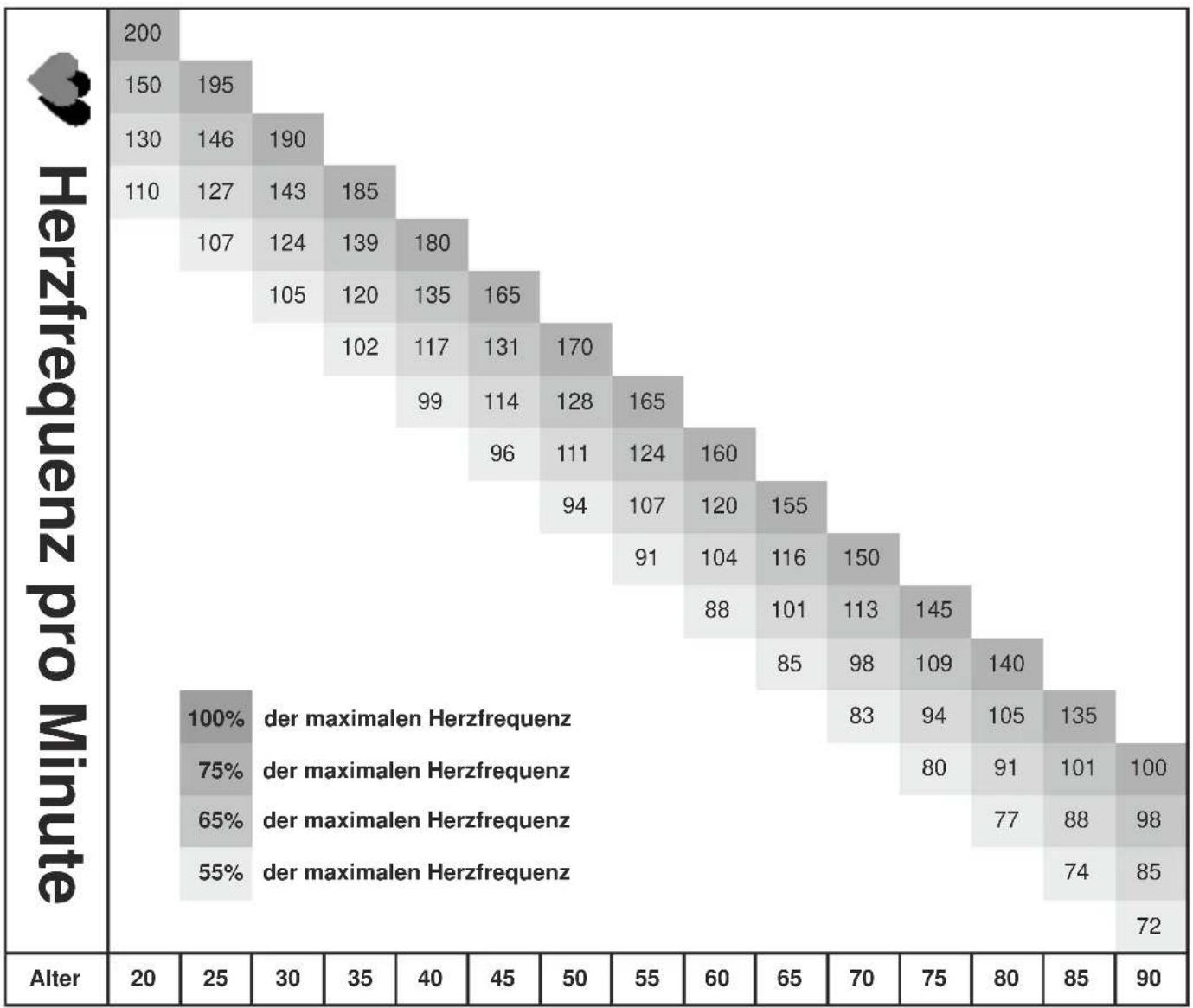

Herzfrequenzmessung	18
Pulsmessung über Handsensoren	19
Herzfrequenzmessung über Brustgurt	19
Trainingsempfehlungen	20 - 21
Technische Details	22
Maße	22
Entsorgung	22
FAQ - Häufig gestellte Fragen	23
Zubehör	23

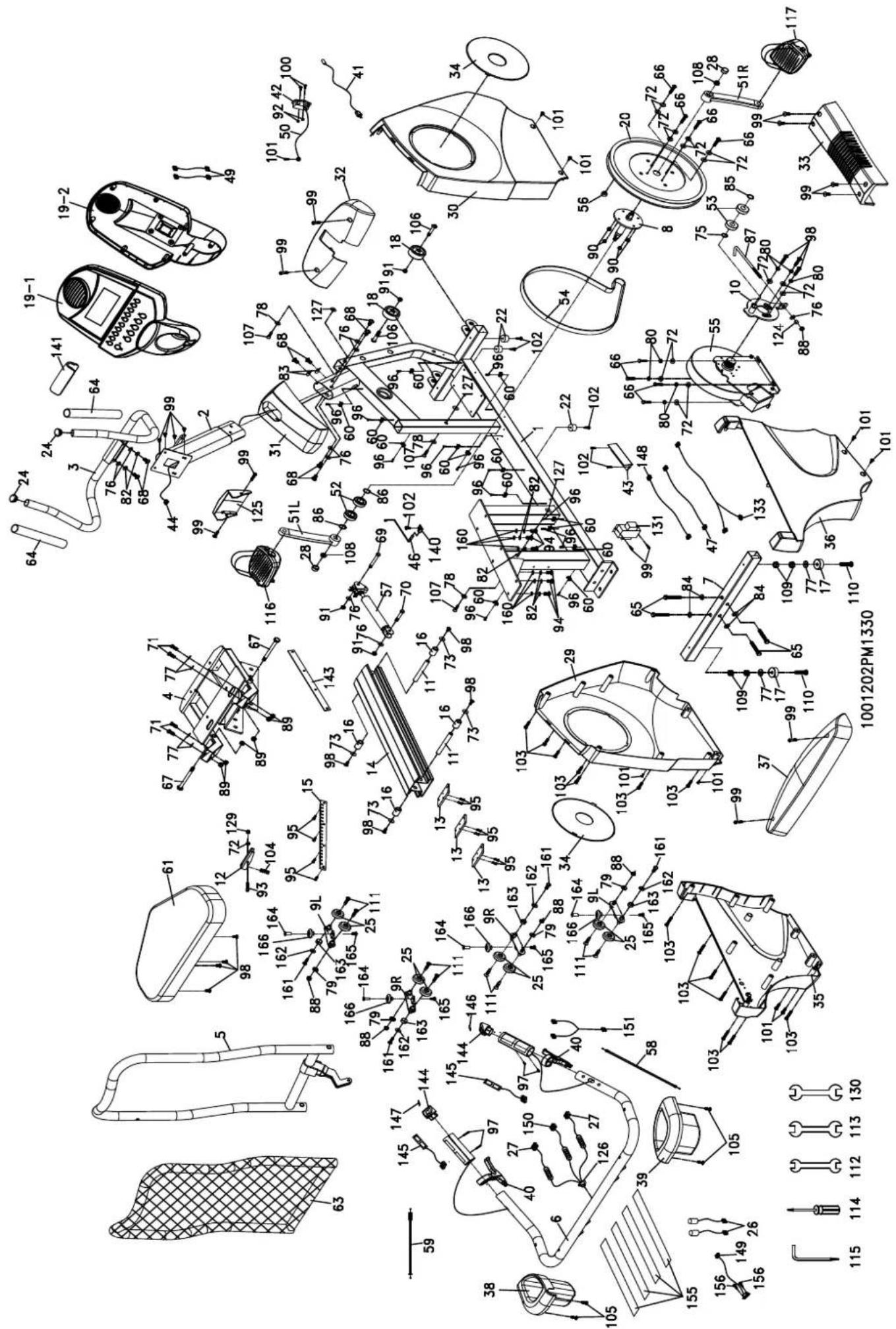

Explosionszeichnung	24
Teileliste	25 - 27
Gewährleistung	28
Garantiebedingungen	28
Registrieren	30
Reparaturauftrag / Schadensmeldung	31

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des

Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Ofen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Ünwohlsein bzw. Ätemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Dieses Trainingsgerät ist für nichttherapeutische Zwecke geeignet.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

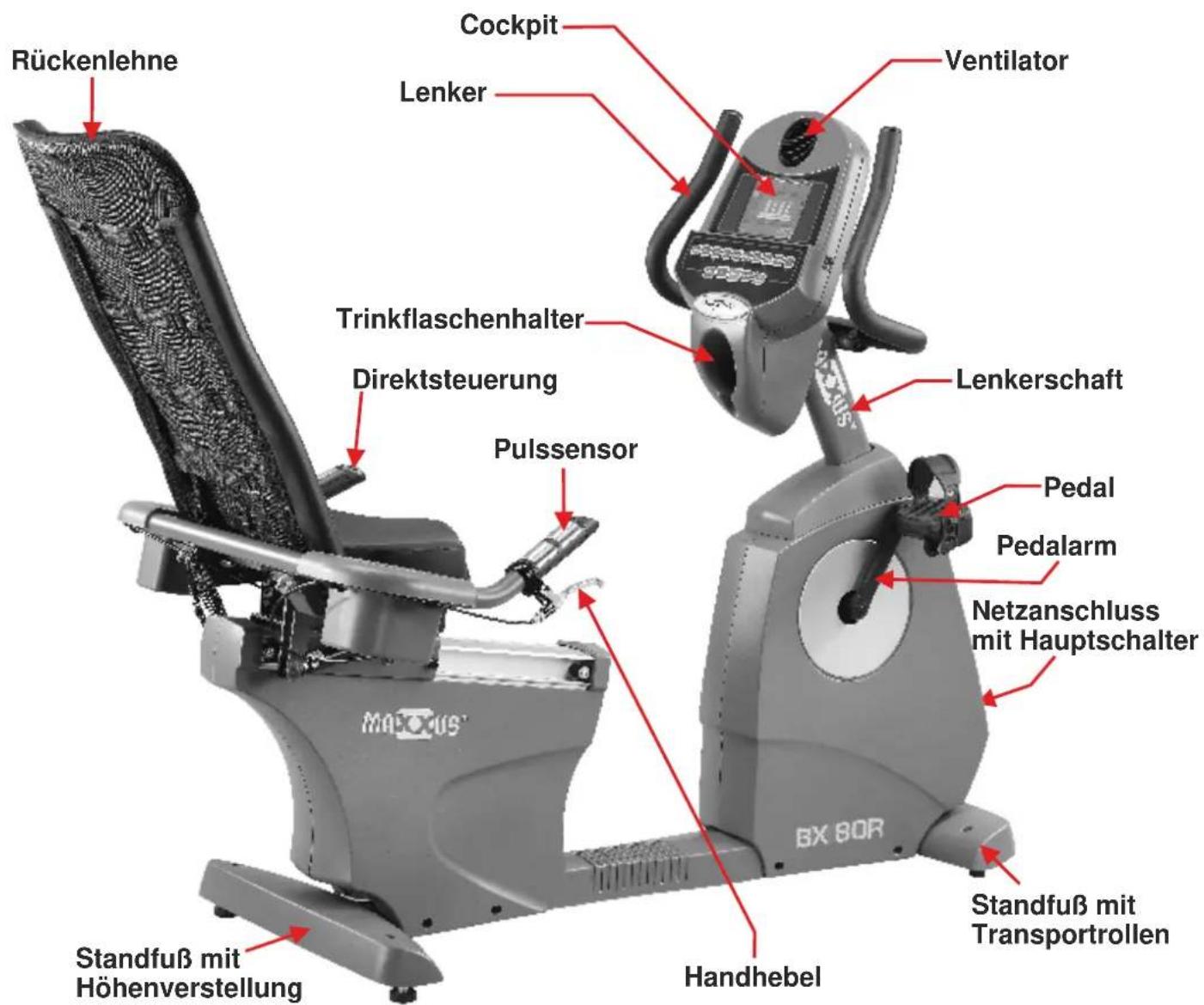

Rückenlehne Cockpit Lenker Ventilator Trinkflaschenhalter Direktsteuerung Pulssensor Lenkerschaft Pedal Pedalarm Netzanschluss mit Hauptschalter Handhebel Standfuß mit Transportrollen Standfuß mit Höhenverstellung MX80R

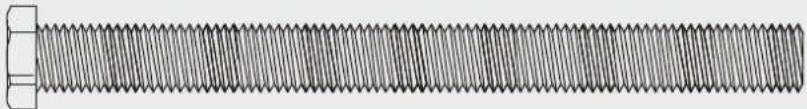

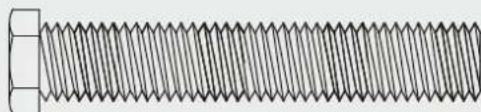

Schritt 1:

Teil 84
Unterlegscheibe, flach 4 Stück

Teil 65
Sechskantschraube 4 Stück

Teil 89
Sicherungsmutter 2 Stück

Teil 67
Sechskantschraube 2 Stück

Schritt 2:

Teil 68
Sechskantschraube 8 Stück

Teil 82
Federscheibe 2 Stück

Teil 76
Unterlegscheibe, flach 6 Stück

Teil 83
Unterlegscheibe, gewellt 2 Stück

Teil 99
Linsenkopfschraube 4 Stück

Schritt 3:

Teil 71
Sechskantschraube 4 Stück

Teil 77
Unterlegscheibe, flach 4 Stück

Teil 98
Linsenkopfschraube M6x15 4 Stück

Teil 89
Sicherungsmutter 4 Stück

Teil 99
Linsenkopfschraube M5x12 4 Stück

Schritt 4:

Teil 70
Sechskantschraube 1 Stück

Teil 76
Unterlegscheibe, flach 1 Stück

Teil 91
Sicherungsmutter 1 Stück

Teil 105
Blechschraube 4 Stück

Im Lieferumfang enthaltene Werkzeuge

Kreuzschlitzschraubendreher Inbusschlüssel 5mm
Schraubenschlüsse Schraubenschlüssel Schraubenschlüssel

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

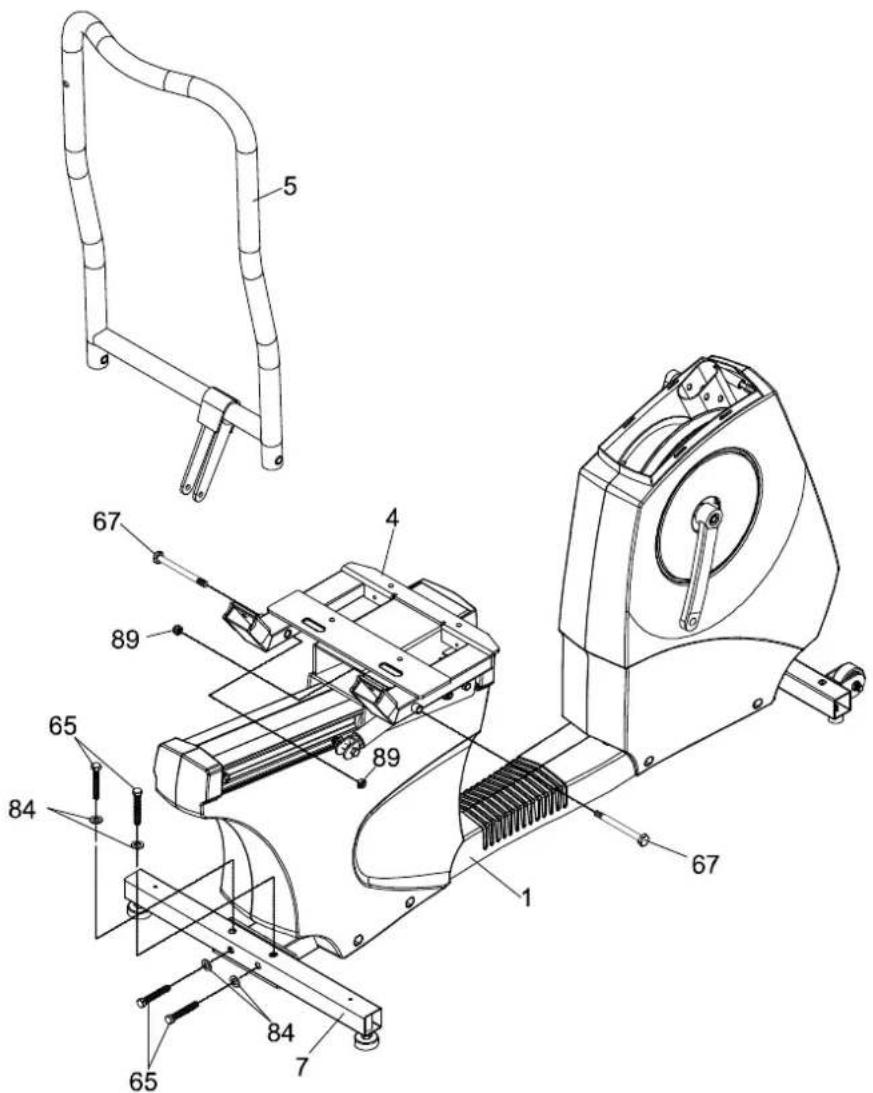

Schritt 1: Montage des hinteren Standrohres und der Rückenlehne

Befestigen Sie den hinteren Standfuß (7) mit je zwei Schrauben (65) und zwei Unterlegscheiben (84) von oben und seitlich am hinteren Ende des Basisrahmens

Montieren Sie nun den die Rückenlehne (5) am Sitzschlitten (4) mit den Schrauben (67) und den Muttern (89). Ziehen Sie die Schrauben so fest an, das die Rückenlehne (5) kein Spiel hat, sich aber dennoch die Neigung leicht verstellen lässt.

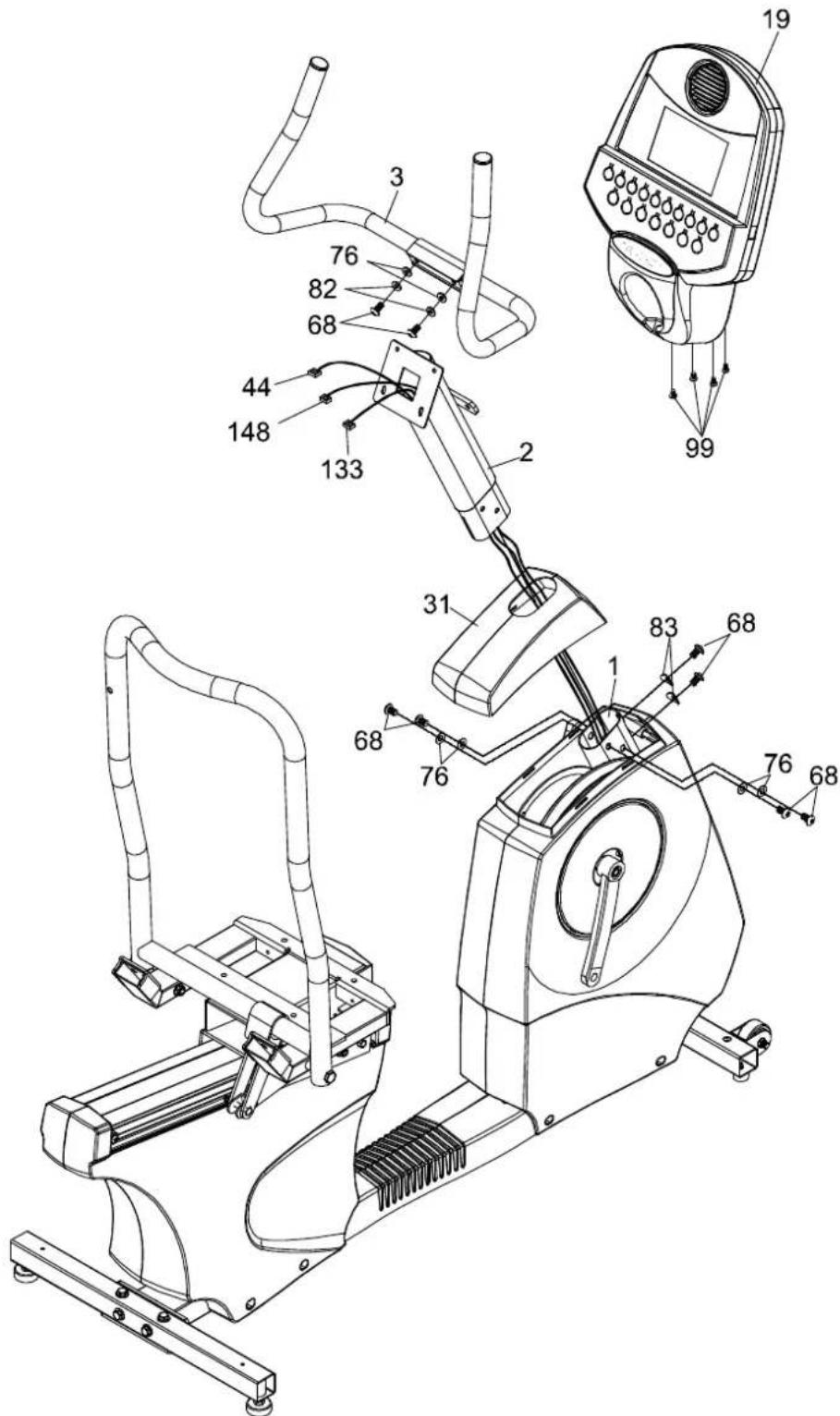

Schritt 2: Montage des Lenkerschaftes, des Lenkers und des Computers

Schieben Sie die Lenkerschaftabdeckung (31) von unten auf den Lenkerschaft (2).

Beachten Sie hierbei unbedingt die richtige Position der Abdeckung.

Ziehen Sie dann die Kabel, die aus der Lenkerschaftsaufnahme des Basisrahmens ragen, durch den

Lenkerschaft nach oben. Setzen Sie jetzt den Lenkerschaft (2) in die Lenkerschaftsaufnahme des

Basisrahmens ein und befestigen Sie diesen seitlich mit den Schrauben (68) und den Unterlegscheiben (76)

und von vorne mit den gewellten Unterlegscheiben (83) und den Schrauben (68).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie die Kabel im Inneren des Lenkerschaftes nicht beschädigen.

Befestigen Sie den Lenkerhandgriff mit den Schrauben (68), den Federscheiben (82) und den Unterlegscheiben (83) am Lenkerschaft (2).

Verbinden Sie die Kabelenden, die aus dem Lenkerschaft (2) ragen mit den entsprechenden Anschlüssen am Cockpit (19) und montieren Sie dann das Cockpit am Lenkerschaft (2) mit den Schrauben (99).

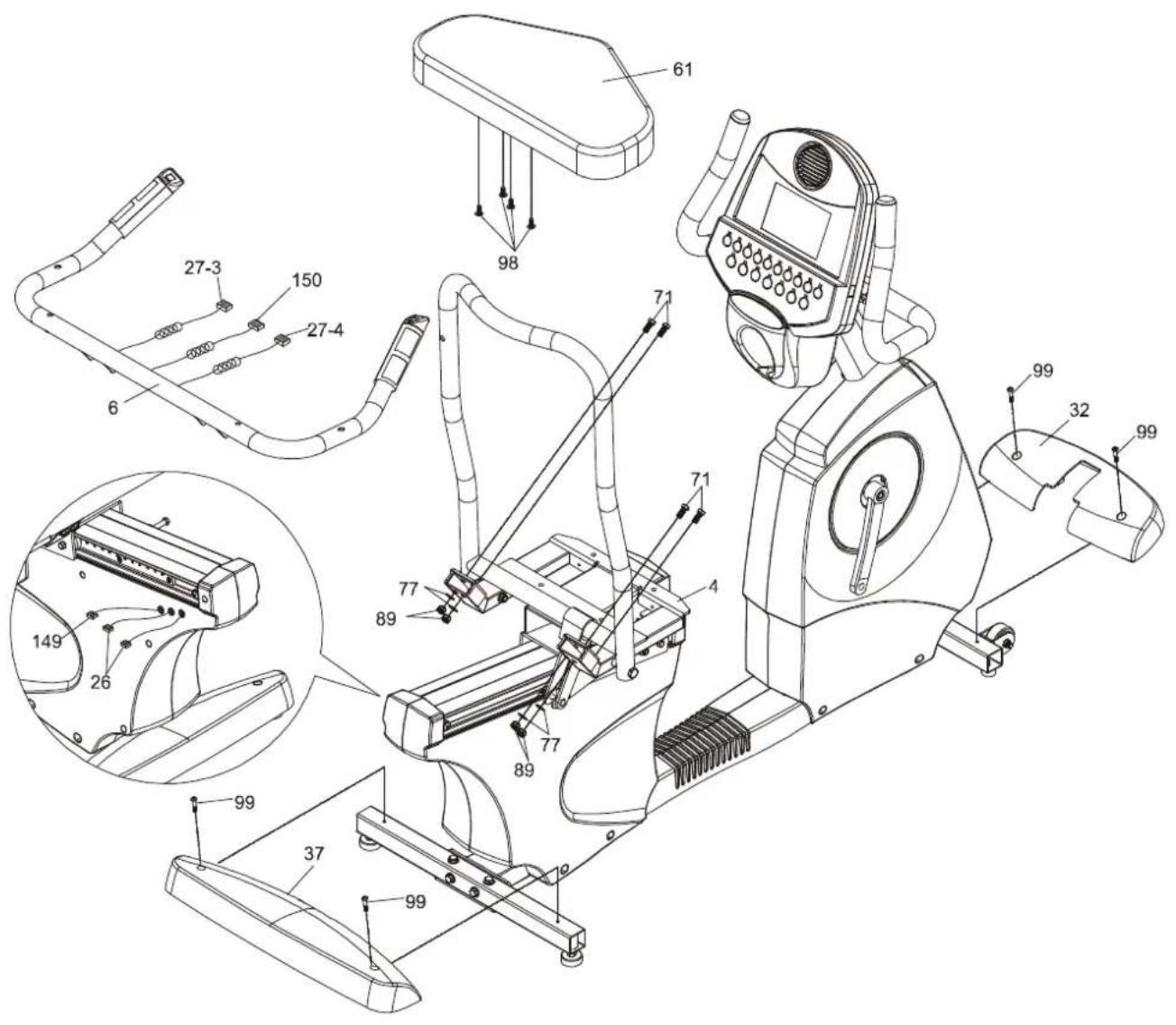

Schritt 3: Montage des Sitzes, des Sitzhandgriffes und der Standfußabdeckungen

Befestigen Sie den Sitz (61) mit den Schrauben (98) am Sitzschlitten (4).

Montieren Sie nun den Sitzhandgriff (6) mit den Schrauben (71), den Unterlegscheiben (77) und den Muttern (89) am Sitzschlitten (4), wie unten im Bild gezeigt.

Verbinden Sie dann die Kabel der Handpulsmessung (27-3/27-4) und das Kabel der Tastatur (150), die aus dem Lenkerhandgriff ragen mit den entsprechenden Anschlüssen auf der linken Seite des Hauptgehäuses unterhalb des Sitzes.

Befestigen Sie nun die vordere Abdeckung (32) mit den Schrauben (99) am vorderen Standfuß und die hintere Abdeckung (37) mit den Schrauben (99) am hinteren Standfuß des Basisrahmens.

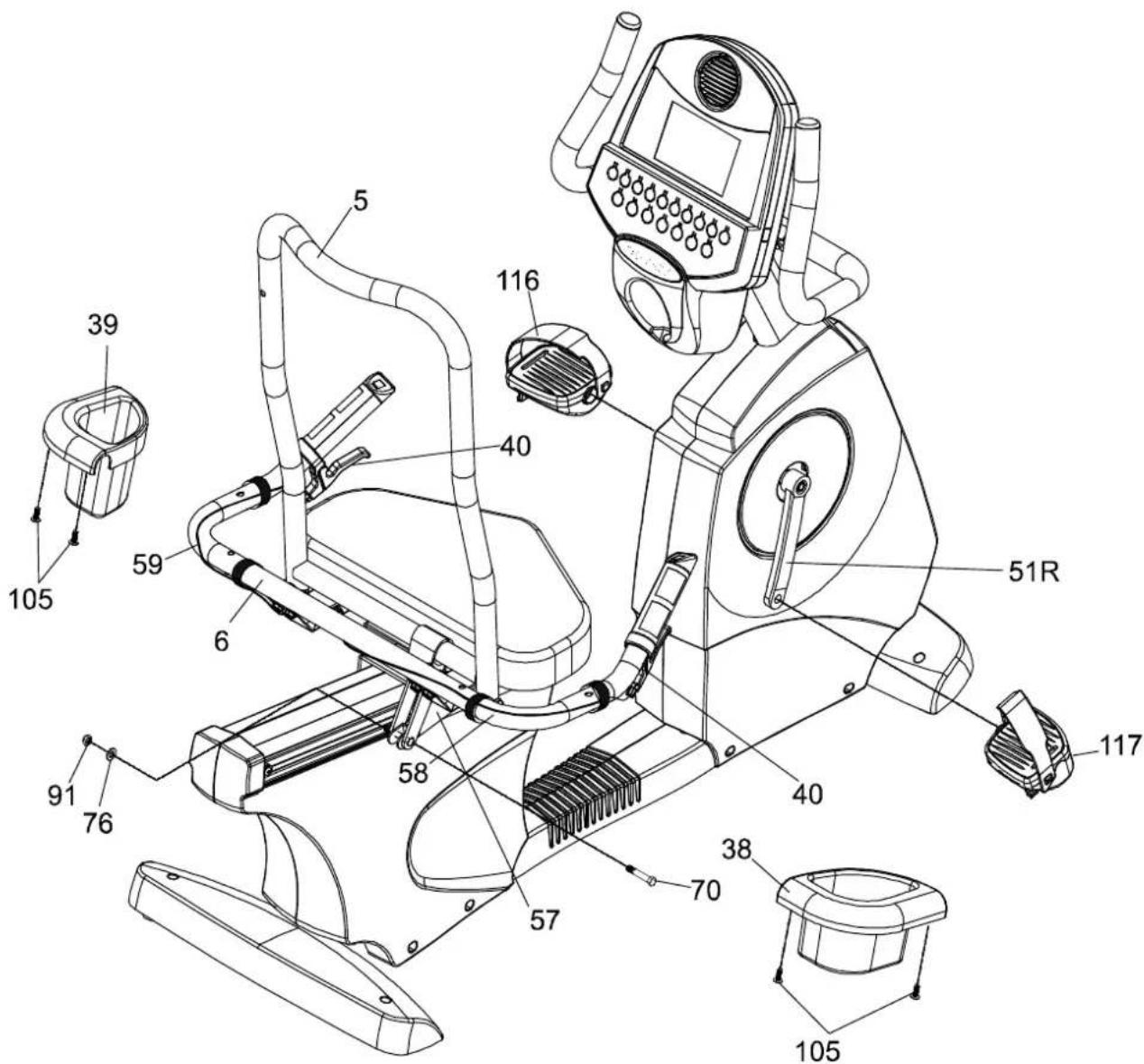

Schritt 4: Montage der Handhebel, des Hydraulikzylinders, der Pedale und des Flaschenhalters Lösen Sie die Schrauben am Klemmelement der Handhebel (40) und befestigen Sie dann die Handhebel direkt im Anschluss an die Handpulssensoren am Sitzhandgriff. Wählen Sie für die Ausrichtung der Handhebel eine Position, die eine optimale Handhabung ermöglicht. Befestigen Sie die Handgriffe dann, mit den zuvor gelösten Schraube.

Montieren Sie den Hydraulikzylinders (57), der sich auf der rechten Seite unterhalb des Sitzes befindet, am entsprechenden Halter der Rückenlehne (5) mit der Schraube (70), der Unterlegscheibe (76) und der Sicherungsmutter (91).

Fixieren Sie die kunststoffummantelten Bowdenzüge der Handhebel (59 & 58) am Sitzhandgriff mit je zwei Klettverschlüssen.

Befestigen Sie die Pedale (116-links/117-rechts) an den Pedalarmen.

ACHTUNG:

Bei dem Gewinde der linke Pedale handelt es sich um ein Linksgewinde, das gegen den Uhrzeigersinn eingeschraubt werden muss.

Setzen Sie dann die beiden Flaschenhalter (39-links/38-rechts) in Ihre dafür am Sitzhandgriff (6) vorgesehne Position und befestigen Sie diese mit je zwei Schrauben (105).

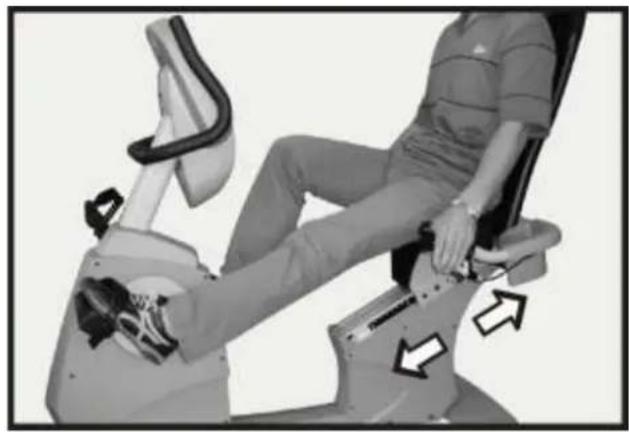

Längsrichtung des Sitzes

Die Längsrichtung des Sitzes wird über den linken Handhebel reguliert.,

Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, bedienen den linken Handhebel und drücken sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne.

So finden Sie die optimale Sitzposition:

Stellen Sie sicher, dass Sie die Schuhe tragen, die Sie auch während des Trainings tragen möchten. Ideal hierfür sind bequeme Lauf- oder Sportschuhe.

Stellen Sie die Pedalposition so ein, dass der rechte Pedalarm waagrecht nach vorne weist, sich die rechte Pedale also am vom Benutzer entferntesten Punkt ihres Bewegungsradius befindet.

Setzen Sie sich nun auf den Sitz und stellen Sie die Ferse Ihres rechten Fußes auf die rechte Pedale. Nun sollte Ihr Bein fast komplett durchgestreckt sein. Sollte dies nicht der Fall sein, verändern Sie die Sattelhöhe so lange bis Ihr rechtes Bein in dieser Position fast komplett durchgestreckt ist.

Stellen Sie nun den Fußballen auf die Pedale. Jetzt sollte Ihr Bein leicht angewinkelt sein. Dies ist die ideale Trainingspositon.

ACHTUNG:

Trainieren Sie niemals mit einer Sitzposition, bei der Ihre Beine an der entferntesten Position der Pedale komplett durchgestreckt sind.

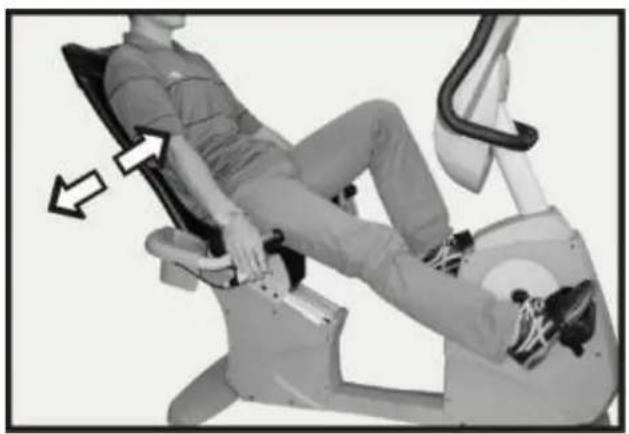

Neigungsverstellung der Rückenlehne

Zur optimalen Neigungseinstellung der Rückenlehne setzen Sie sich auf den Sitz, bedienen den rechten Handhebel und drücken mit dem Rücken die Rückenlehne nach hinten. Die Neigungsverstellung der Rückenlehne nach vorne erfolgt automatisch aufgrund des Hydraulikdämpfers, der sich unterhalb des Sitzes befindet.

Transport, Standort & Lagerung

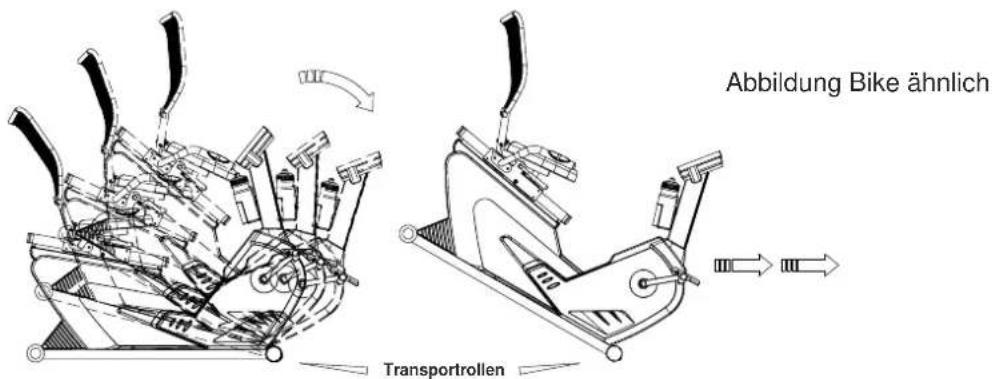

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich vor den Lenkerschaft und greifen mit beiden Händen den Lenker. Ziehen Sie nun das Trainingsgerät, mit leichtem Druck nach unten, zu sich. Drücken Sie den Lenker soweit nach unten, dass das hintere Standrohr keinen Bodenkontakt mehr hat und das Hauptgewicht des Trainings-gerätes auf den Transportrollen liegt.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position ziehen. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Abbildung Bike ähnlich Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

⚠️ ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel.

Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei.

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Da in Ihrem Trainingsgerät nur geschlossene Lager verwendet wurden, ist eine Schmierung der Lager nicht erforderlich.

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Überprüfung der Bauteile

Überprüfen Sie vor jedem Training den sicheren Sitz von Sattel, Sattelrohr, Lenker und Pedale.

ACHTUNG: Trainieren Sie niemals, wenn ein oder mehrere dieser Bauteile lose sind.

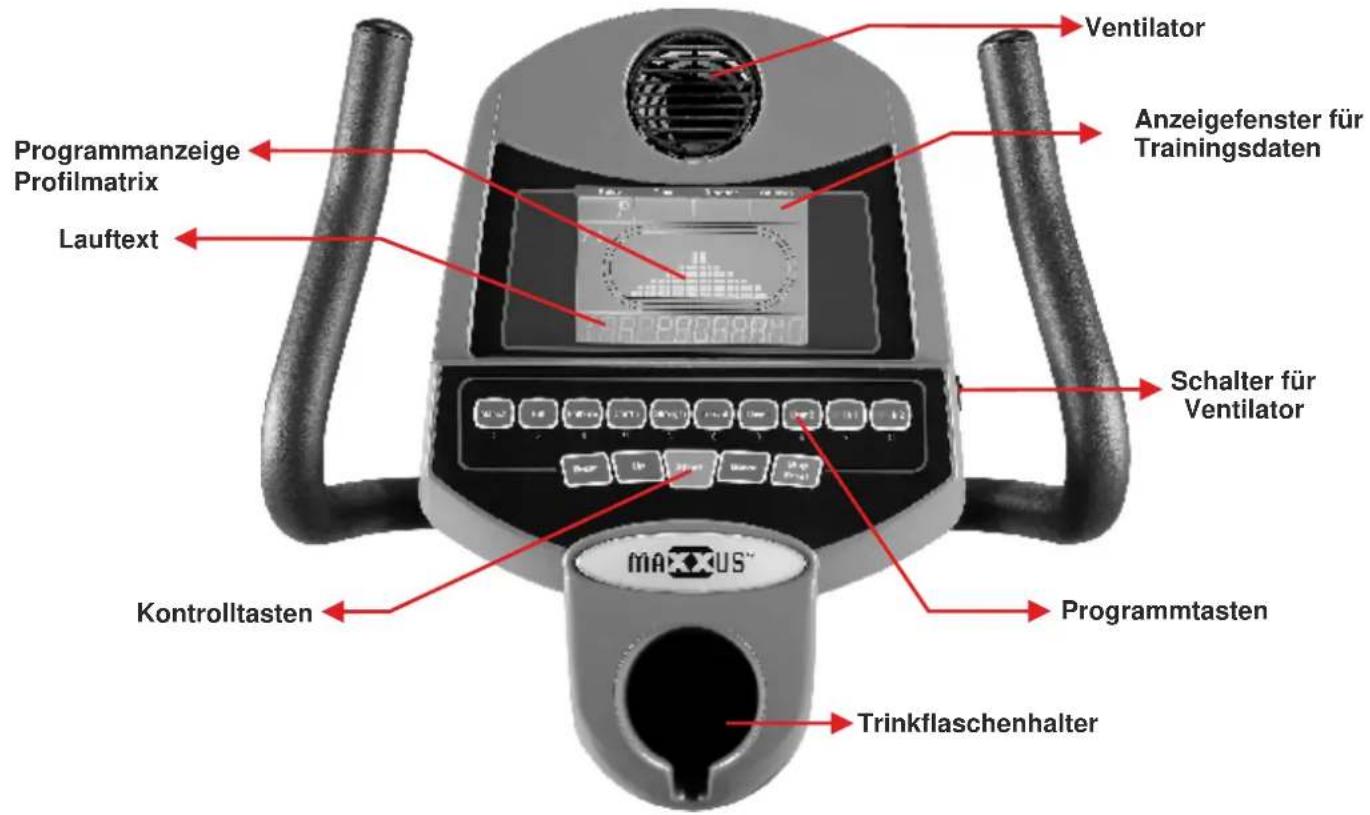

Ventilator Anzeigefenster für Trainingsdaten Programmanzeige Profilmatrix Lauftext Schalter für Ventilator Kontrolltasten Programmtasten Trinkflaschenhalter

Das Cockpit informiert permanent über die aktuellen Trainingswerte. Zur besseren Übersicht ist die Anzeige dieser Werte in zwei Bereiche untergliedert:

1. Feste Anzeige Fenster im oberen Bereich des LCD-Displays:

Zeit - TIME

Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis 00:00. Die Trainingszeit kann von 10:00 bis 99:00 Minuten vorgegeben werden. Bei nicht vorgegebener Trainingszeit, zählt der Computer die Trainingszeit von 00:00 bis maximal 99:00 Minuten.

Strecke - DISTANCE

Angabe der Trainingsstrecke in km.

Kalorienverbauch - CALORIES\*

Angabe des Kalorienverbrauchs in Kcal.

Pulsanzeige - PULSE

Bei Nutzung der Handpulssensoren Anzeige des aktuellen Pulswertes in Schläge pro Minute.

Herzfrequenzanzeige - PULSE

Bei Nutzung eines optional erhältlichen Sende-Brustgurtes (nicht im Lieferumfang enthalten) Anzeige der aktuellen Herzfrequenz in Schläge pro Minute.

2. Wechselanzeige (Scan-Modus) im unteren Bereich des LCD-Displays:

Durch Drücken der ENTER-Taste wechseln Sie von einem Wert zu nächsten, bzw. können den SCAN-Modus aktivieren oder deaktivieren. Hierbei wechselt die Anzeige selbstständig alle paar Sekunden.

Geschwindigkeit - SPEED / RPM

Angabe der aktuellen Geschwindigkeit in km/h (SPEED) und Radumdrehung pro Minute (RPM)

Geschwindigkeit - RPM

Angabe der aktuellen Geschwindigkeit in Radumdrehung pro Minute (RPM)

Bremsstufe - LEVEL

Anzeige der aktuell gewählten Bremsstufe von Level 1 bis Level 20.

Leistung WATT\*\*

Anzeige der erbrachten Leistung in Watt (WATT).

\*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

\*\*Hinweis zur Wattanzeige

Da es sich bei diesem Gerät um ein Trainingsgerät handelt, dass für nichttherapeutische Zwecke geeignet ist, handelt es sich bei dem angezeigten Wattwert um keinen geeichten Wert. D.h. die angezeigte Leistung kann von der tatsächlich erbrachten Leistung abweichen.

Programmtasten

Durch Drücken der entsprechenden Programmtaste wählen Sie direkt das gewünschte Trainingsprogramm oder Trainingsprofil aus. Zeitgleich dient diese Tastenleiste auch bei der Eingabe von Werten als Zahlentastatur.

Kontrolltasten

START-Taste

• Starten des gewählten Trainingsprogramms oder Trainingsprofils
• Aktivieren der QUICKSTART-Funktion
• Beenden der trainingspause

STOP/RESET-Taste

STOP-Funktion: Durch zweimaliges Drücken während des Trainings wird das aktuelle Training beendet.

RESET-Funktion: Wird die Taste länger als 5 Sekunden konstant gedrückt, so werden alle Werte automatisch zurück auf Null gesetzt.

PAUSE-Funktion: Wird während des Trainings die STOP/RESET-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert. Diese ermöglicht eine Unterbrechung des Trainings von 5 Minuten. Um die Pause zu beenden drücken Sie die START-Taste oder beginnen wieder mit der Tretbewegung.

UP- und DOWN-Tasten

• Vorgabe von Trainingswerten
• Eingabe von Werten (z.B. Alter)
• Regulierung der Bremsstufen

Handpuls-Sensoren

Dienen zur kurzfristigen Pulskontrolle.

Receiver (Herzfrequenz-Empfänger)

Der Empfänger (Receiver) zur drahtlosen Herzfrequenzmessung ist bereits im Cockpit installiert. Ein Brustgurt ist als Zubehör erhältlich.

Netzkabel

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzkabels in die, sich an der Vorderseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel mit einer Steckdose.

⚠️ ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Sie schalten Ihr Trainingsgerät über den Hauptschalter ein. Das Gerät ist eingeschaltet, wenn sich der Hauptschalter auf Position „I“ befindet.

Der Hauptschalter befindet sich direkt unterhalb des Netzanschlusses an der Vorderseite des Hauptgehäuses.

Wenn Sie das gerät eingeschaltet haben erscheint im Display die aktuelle Softwareversion, zum Beispiel „VER 1.0“. Im Informationstext wird kurz die bisherig absolvierte Gesamttrainingszeit und -strecke angezeigt.

Danach schaltet das Cockpit in den Trainingsmodus und Sie können mit der Auswahl des gewünschten Trainingsprogramms beginnen.

Ausschalten des Gerätes

Nach Trainingsende schalten Sie das Trainingsgerät über den Hauptschalter aus. Das Gerät ist ausgeschaltet, wenn sich der Hauptschalter auf Position „0“ befindet.

Trennen Sie, nachdem Sie das Gerät ausgeschaltet haben immer den Netzstecker von der Steckdose und entfernen Sie das Netzkabel. Somit stellen Sie sicher, dass Unbefugte das Gerät ohne Aufsicht nicht benutzen können.

Netzanschluss mit Hautptschalter

Quick-Start

Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen. Durch Drücken der UP- und Down-Tasten können Sie die Bremskraft individuell verstellen.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein.

Im Display erscheint der Lauftext "SELCECT A PROGRAM OR PRESS START TO BEGIN"

Wählen Sie durch Drücken der MANUAL-Taste das manuelle Training aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Altersvorgabe

Im Display erscheint "ADJUST AGE THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten, Ihr Alter ein. Sie können Ihr Alter auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtsvorgabe

Im Display erscheint "WEIGHT".

Geben Sie nun mit den UP/DOWN-Tasten, Ihr Gewicht ein. Sie können Ihr Gewicht auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingszeit

Im Display erscheint "MINS".

Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Sie können die Zeit auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben.

Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 5: Trainingsstart

Im Display erscheint "PRESS START TO BEGIN OR ENTER MODIFY".

Durch Drücken der START-Taste beginnen Sie mit dem Training.

Trainingsende

Nach Ablauf der vorgegebenen Trainingszeit wird das Training automatisch beendet.

Regelung der Bremsstufen

Während des Trainings können sie die gewählte Bremstsufen durch Drücken der UP/DOWN-Tasten jederzeit verändern.

Vorgegebene Trainingsprofile (HILL, FATBURN, CARDIO, STRENGTH und INTERVAL)

Schritt 1: Trainingsprofilauswahl

Im Display erscheint der Lauftext "SELCECT A PROGRAM OR PRESS START TO BEGIN"

Wählen Sie durch Drücken der HILL, FATBURN, CARDIO, STRENGTH oder INTERVAL-Taste das gewünschte Trainingsprofil aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Altersvorgabe

Im Display erscheint "ADJUST AGE THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten, Ihr Alter ein. Sie können Ihr Alter auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben.

Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtsvorgabe

Im Display erscheint "ADJUST WEIGHT THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten, Ihr Gewicht ein. Sie können Ihr Gewicht auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingszeit

Im Display erscheint "ADJUST TIME THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Sie können die Zeit auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 5: Trainingslevel

Im Display erscheint "ADJUST MAX LEVEL THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten das gewünschte Trainingslevel bis maximal Level 20 vor. Sie können das Level auch direkt mit den Zahlen-Tasten (Programm-Tasten) eingeben. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 6: Trainingsstart

Im Display erscheint "PRESS START TO BEGIN OR ENTER TO MODIFY".

Durch Drücken der START-Taste beginnen Sie mit dem Training.

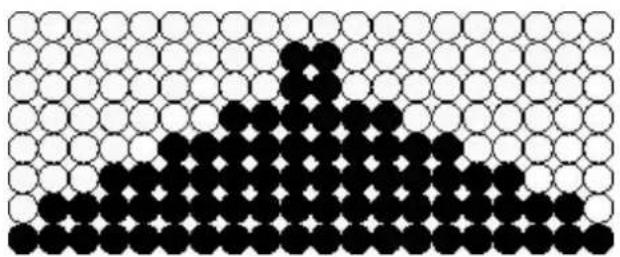

HILL FATBURN

Freie Speicherplätze (USER 1, USER 2)

Schritt 1: Programmauswahl

Schalten Sie das Cockpit durch Bewegen der Pedalen ein.

Im Display erscheint der Lauftext "SELECT A PROGRAM OR PRESS START TO BEGIN"

Wählen Sie durch Drücken der USER 1 oder USER 2 - Taste den gewünschten Speicherplatz aus.

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Programm-Name

Im Display erscheint "USE UP / DOWN ARROW THEN PRESS ENTER/STOP WHEN FINISHED".

Geben Sie nun mit den UP/DOWN-Tasten den gewünschten Programmnamen ein. Hierfür stehen sieben Stellen zur Verfügung. Mit den UP/DOWN Tasten wählen Sie den Buchstaben oder die Zahl aus; mit der ENTER-Taste bestätigen Sie diesen und springen zur nächsten Stelle weiter. Wenn Sie nicht alle sieben Stellen programmieren möchten, so Drücken Sie nach der letzten von Ihnen programmierten Stelle die STOP-Taste.

Schritt 3: Altersvorgabe

Im Display erscheint "ADJUST AGE THEN PRESS ENTER". Geben Sie nun mit den UP/DOWN-Tasten oder der Zahlentastatur Ihr Alter ein.

Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 4: Gewichtsvorgabe

Drücken Sie die UP-Taste.

Im Display erscheint "WEIGHT".

Geben Sie nun mit den UP/DOWN-Tasten oder der Zahlentastatur Ihr Gewicht ein und bestätigen Sie die Eingabe mit der ENTER-Taste.

Schritt 5: Trainingszeit

Drücken Sie die UP-Taste.

Im Display erscheint "MINS".

Geben Sie nun mit den UP/DOWN-Tasten oder der Zahlentastatur die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 6: Programmierung der 20 Profilsegmente

Im Display erscheint "ADJUST SEGMENT LEVEL THEN PRESS ENTER".

Das erste Kästchen in der Profil-Matrix blinkt, geben Sie nun das gewünschte Level von 1 bis 20 für das erste Segment vor und bestätigen Sie die Vorgabe mit der ENTER-Taste. Verfahren Sie nun mit den restlichen 19 Segmenten ebenso.

Schritt 7: Speichern des Programms

Nach dem Sie das Segment 20 programmiert haben und die Vorgabe mit ENTER bestätigt haben, erscheint im Display "TO SAVE THIS WORKOUT PRESS ENTER OR PRESS STOP TO EXIT".

Um das Programm zu speichern drücken Sie nun die ENTER-Taste.

Schritt 8: Trainingsstart

Im Display erscheint "PRESS START TO BEGIN OR ENTER MODIFY".

Durch Drücken der START-Taste beginnen Sie mit dem Training.

Um das vorgegebenen Programm erneut auszuwählen, drücken Sie die USER 1 oder USER 2 Taste erneut und Starten das Programm direkt durch Drücken der START-Taste.

Herzfrequenzgesteuerte Programme (HR 1 und HR 2)

Um diese Programme nutzen zu können benötigen Sie einen Sende-Brustgurt.

Dieser Brustgürt ist als Zubehör erhältlich.

Schritt 1: Programmauswahl

Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein.

Im Display erscheint der Lauftext: "SELCECT A PROGRAM OR PRESS START TO BEGIN"

Wählen Sie durch Drücken der HR1 oder HR2 Taste das gewünschte Programm aus.

HR1:

Training mit 60% der maximalen Herzfrequenz

HR2:

Training mit 80% der maximalen Herzfrequenz

Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Altersvorgabe

Im Display erscheint "ADJUST AGE THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten oder der Zahlentastatur Ihr Alter ein.

Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtsvorgabe

Im Display erscheint "ADJUST WEIGHT THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten oder der Zahlentastatur Ihr Gewicht ein.

Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingszeit

Im Display erscheint "ADJUST TIME THEN PRESS ENTER".

Geben Sie nun mit den UP/DOWN-Tasten oder der Zahlentastatur die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste.

Schritt 5: Zielpulsvorgabe

Im Display erscheint "ADJUST THR THEN PRESS ENTER".

Das Cockpit hat bereits den Zielpuls errechnet:

HR1:

Training mit 60% der maximalen Herzfrequenz

HR2:

Training mit 80% der maximalen Herzfrequenz

Wenn Sie mit dem errechneten Wert trainieren möchten, so bestätigen Sie dies mit der ENTER-Taste.

Sollten Sie mit einem individuellen Zielpuls trainieren wollen, so geben Sie diesen mit den UP/DOWN-Tasten oder der

Zahlentastatur von 40 bis 220 vor. Lesen Sie hierzu auch das Kapitel "Herzfrequenz" in dieser Anleitung.

Schritt 6: Trainingsstart

Im Display erscheint "PRESS START TO BEGIN OR ENTER MODIFY".

Durch Drücken der START-Taste beginnen Sie mit dem Training.

In diesem Programm steuert das Cockpit die Bremskraft selbstständig um die vom Benutzer vorgegebene

Zielherzfrequenz zu erreichen und zu halten.

Hierzu vergleicht das Cockpit permanent die aktuelle Herzfrequenz mit der vorgegeben Zielherzfrequenz und passt die Bremskraft dementsprechend an.

Eine Steuerung der Bremskraft durch den Benutzer ist in bei diesen Programmen nicht möglich.

Cockpit-Extras

Ventilator

Mit dem, sich an der rechten Seite des Cockpit befindlichen Schalter, kann der Ventilator aus oder eingeschalten werden.

Direktsteuerung

Sie können während des Trainings die Bremskraft auch über die Direktsteuerung verändern. Am oberen Ende des rechten Handgriff befindet sich die Direktsteuerungstaste „DOWN“ zur Reduzierung der Bremskraft.

Am linken Handgriff befindet sich die Direktsteuerungstaste „UP“ zur Erhöhung der Bremskraft.

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

⚠ Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen.

Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

⚠️ ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen.

Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung.

In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

⚠️ ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.

Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan

Kalenderwoche:____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Technische Details

Cockpitanzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Watt ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)
• Bremsstufe

Technische Details

Bremssystem: Induktionsbremssystem

Bremskraftverstellung: elektronisch

Antriebsart: zweistufiger Längsrippenriemen

Aufstellmaßemaße: ca. 1300 x 660 x 1220 mm (LxBxH)

Gesamtgewicht: ca. 63 kg

Maximales Benutzergewicht: 150 kg

Werteverstellung: über Tastatur

Stromversorgung: 220-230V - 50Hz

Einsatzgebiet: - Heimbereich

• semiprofessioneller Bereich
• professioneller Bereich

Maße

1.220 mm 660 mm

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

MAXXUS™ Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 100 cm
• 210 x 100 cm

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS® Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS® Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

■ Lagerbuchsen

■ Lager

■ Antriebsriemen

■ Schalter und Tasten

■ Laufgurte

■ Laufplatten

■ Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAOISISERungskarte“. Spätere Registrierungen können leider nicht mehr kostenfrei entgegengenommen werden.

Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS® Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich anMAXXübersmitteln.

Wartung

Für digistesinteraMangusgesprättlicht.

Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

→ Laufbänder 12 Monate
→ Crosstrainer 18 Monate
→ Ergometer/Bike 24 Monate
Recumbents 24 Monate
Rudergeräte 24 Monate
→ Speedbikes 24 Monate
→ Vibrationsgeräte 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAUPOB® zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

→ Transport- und Fahrtkosten
Auf- und Abbaukosten bei notwendigem Transport
→ Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→ Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt ♦ Antriebsriemen
♦ Laufbrett ♦ Folien
◆ Kugellager
♦ Laufrollen
♦ Überzüge an Haltegriffen
♦ Zugseile

♦ Pedalriemen

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUKE® zu verwenden.

MAXXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: BX 8.0R Produktgruppe: Recumbent

Seriennummer: Rechnungsnummer:

Kaufdatum: ____

Nutzungsart:

□ Private Nutzung
□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel.-N0*:

Fax-No*: Handy-No*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: MAXXUS Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

...Fax an: +49 (0) 61 52 - 9 77 40 19

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: BX 8.0R Produktgruppe: Recumbent

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-NO:

Fax-No*: Handy-No*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.
□ Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an.

Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Str. 5, D-64521 Groß-Gerau ...Fax an: +49 (0) 61 52 - 9 77 40 19

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

MAXXUS Group GmbH & Co. KG Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau Germany E-Mail: [e-mail] www.maxxus.de

MAXXUS Group GmbH & Co. KG

Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau

Germany

E-Mail: [e-mail]

www.maxxus.de
