BEDIENUNGSANLEITUNG BX 9.0 R Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Bauteile	5
Befestigungsmaterial	6
Montage	7 - 10
Sitzeinstellung	11
Transport, Standort & Lagerung	12
Pflege, Reinigung & Wartung	12
Cockpit	13 - 19
Herzfrequenzmessung	20
Warnhinweis zur Puls- & Herzfrequenzmessung	21
Pulsmessung über Handsensoren	21
Herzfrequenzmessung über Brustgurt	21
Trainingsempfehlungen	22 - 23
Notizen	24
Technische Details	25
Entsorgung	25
FAQ - Häufig gestellte Fragen	26
Zubehör	26

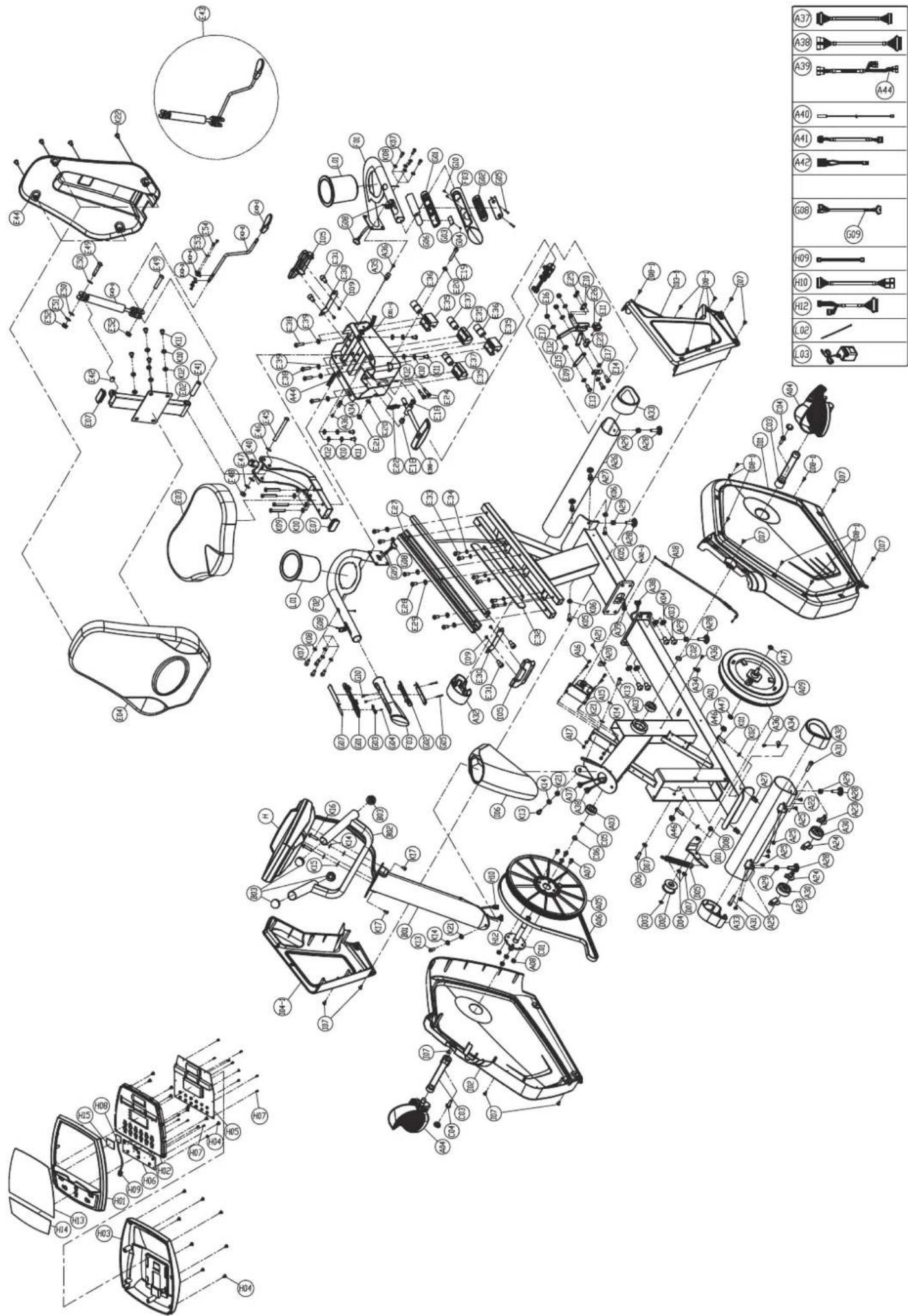

Explosionszeichnung	27
Teileliste	28 - 31
Gewährleistung	32
Garantiebedingungen	33
Registrieren	34
Reparaturauftrag / Schadensmeldung	35

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des

Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Ofen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Ünwohlsein bzw. Ätemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Dieses Trainingsgerät ist für nichttherapeutische Zwecke geeignet.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

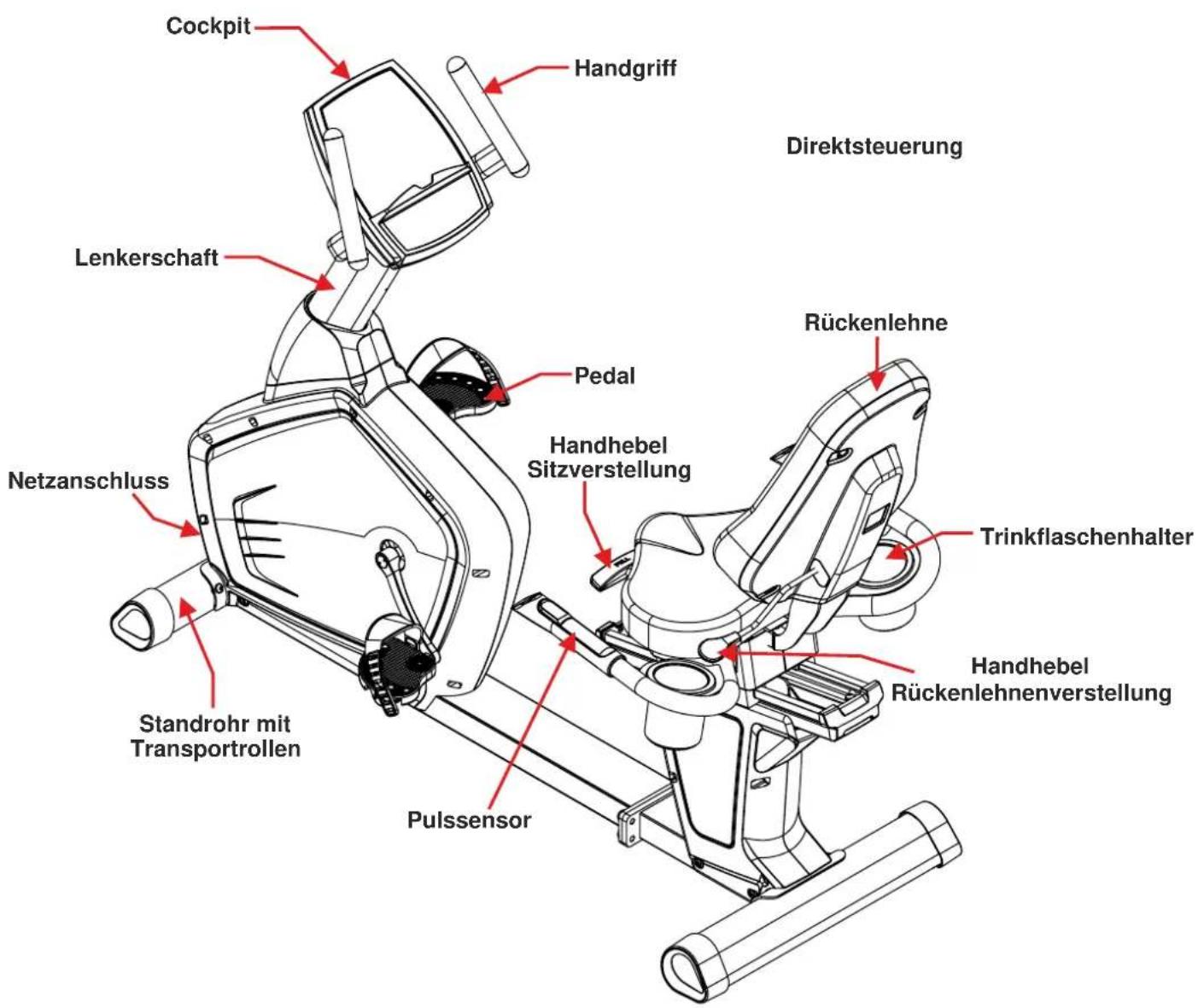

Cockpit Handgriff Direktsteuerung Lenkerschaft Pedal Rückenlehne Netzanschluss Handhebel Sitzverstellung Trinkflaschenhalter Standrohr mit Transportrollen Pulssensor Handhebel Rückenlehnenverstellung

Bauteile

A.

Teil	Bezeichnung	Menge

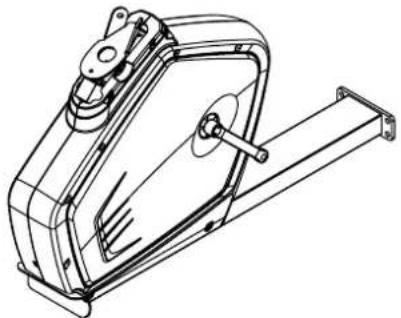

A	Basisrahmen	1
B	Sitzrahmen	1
C	Standrohr, hinten	1
D	Standfrohr, hinten	1
E	Lenker-Handgriff	1
F	Lenkerschaft	1
G	Cockpit	1
H	Rückenlehne	1
I	Sitzrohr	1

Teil	Bezeichnung	Menge
J	Sitz	1
K	Pedale, rechts	1
L	Pedale, links	1
M	Handgriff, rechts	1
N	Handgriff, links	1
O	Lenkerschaftsabdeckung	1
P	Flaschenhalter	2
Q	Netzadapter-9V/1.000mA	1
R	Rückenlehnen-Cover	1

Befestigungsmaterial

K01. K02. K03. K04.

K05.

K06.

K07.

K08. K11. K09.

K10.

K12. K13. K14.

K15. K17.

K16.

K18. K19.

K20.

K21. K22.

Teil	Bezeichnung	Menge
K01	Inbusschraube M8x30	2
K02	Federscheibe M8	2
K03	Inbusschraube, M12x20	4
K04	Federscheibe M12	4
K05	Inbusschraube, M8x30	2
K06	Federscheibe M8	2
K07	Inbusschraube, M6x12	8
K08	Federscheibe M6	8
K09	Inbusschraube, M8x60	4
K10	Federscheibe M8	12
K11	Inbusschraube, M8x15	8

Teil	Bezeichnung	Menge
K12	Unterlegscheibe ∅8∅16x1.5T	8
K13	Inbusschraube, M8x20	3
K14	Federscheibe M8	5
K15	Unterlegscheibe ∅8∅16x1.5T	2
K16	Inbusschraube, M8x30	2
K17	Linsenkopfschraube M5x12	2
K18	Inbusschlüssel	1
K19	Inbusschlüssel/Kreuzschlitzschraubendreher	1
K20	Schraubenschlüssel 13/15er	1
K21	Unterlegscheibe ∅8∅19x3.0T	3
K22	Linsenkopfschraube M6x15	4

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten.

Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

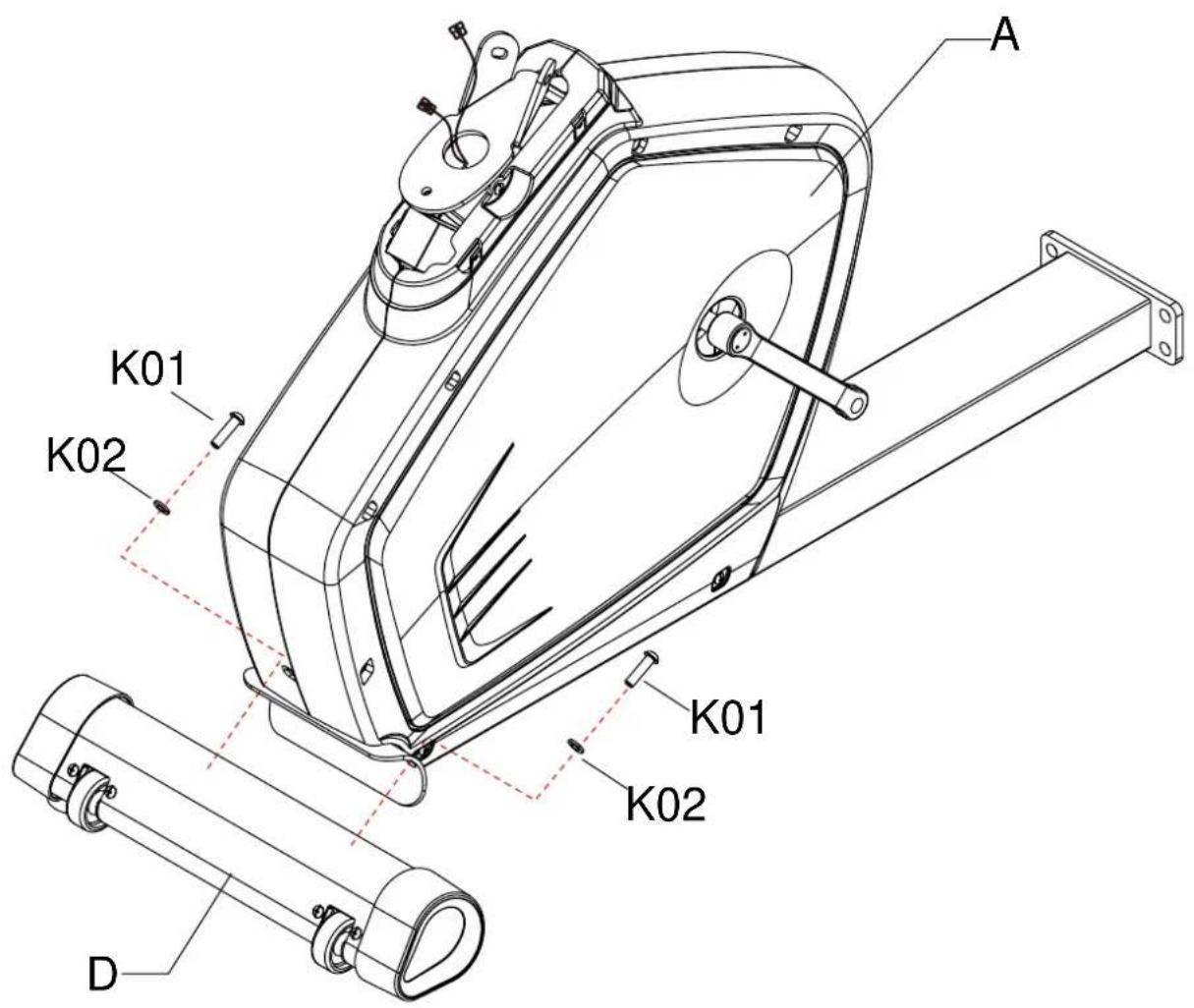

Schritt 1: Montage des vorderen Standrohrs

Befestigen Sie das vordere Standrohr (D) mit je zwei Inbusschrauben M8x30 (K01) und zwei Federscheiben M8 (K02) an der vorderen Aufnahme des Basisrahmens (A).

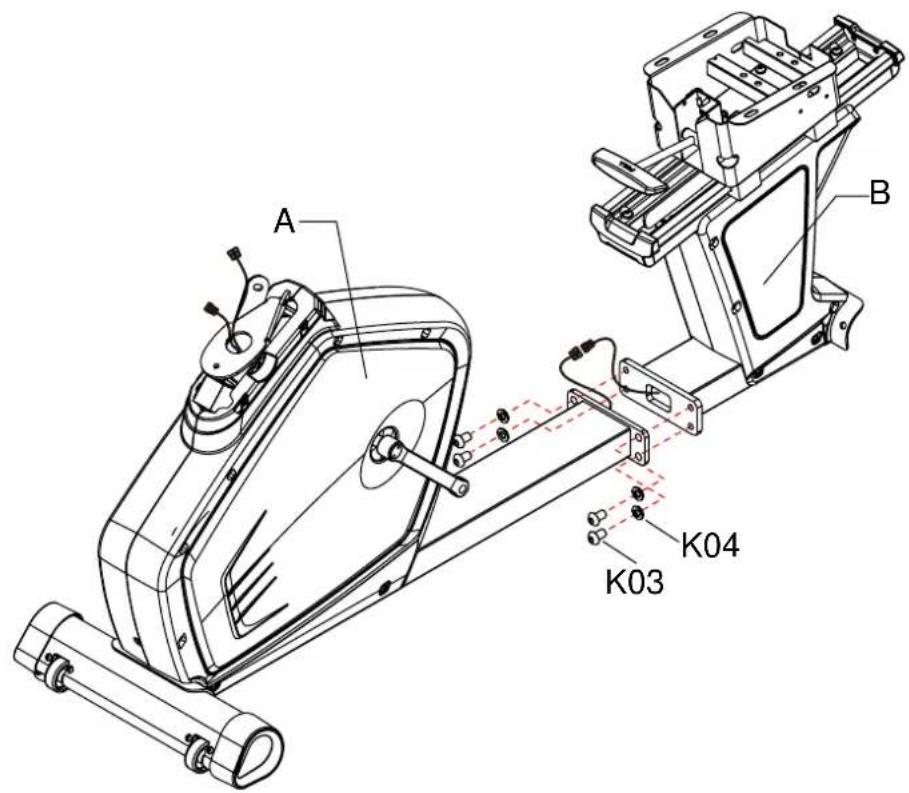

Schritt 2: Montage des Basisrahmens und des Sitzrahmens

Verbinden Sie das Kabelende, das aus dem Basisrahmen (A) ragt mit dem Kabelende, das aus dem Sitzrahmen (B) ragt.

Schieben Sie das überstehende Kabel in den Rahmen zurück und verbinden Sie die beiden Rahmen mit vier Inbusschrauben M12x20 (K03) und vier Federscheiben M12 (K04).

ACHTUNG:

Achten Sie hierbei unbedingt darauf, dass Sie das Kabel nicht quetschen oder beschädigen.

A B K03 K04

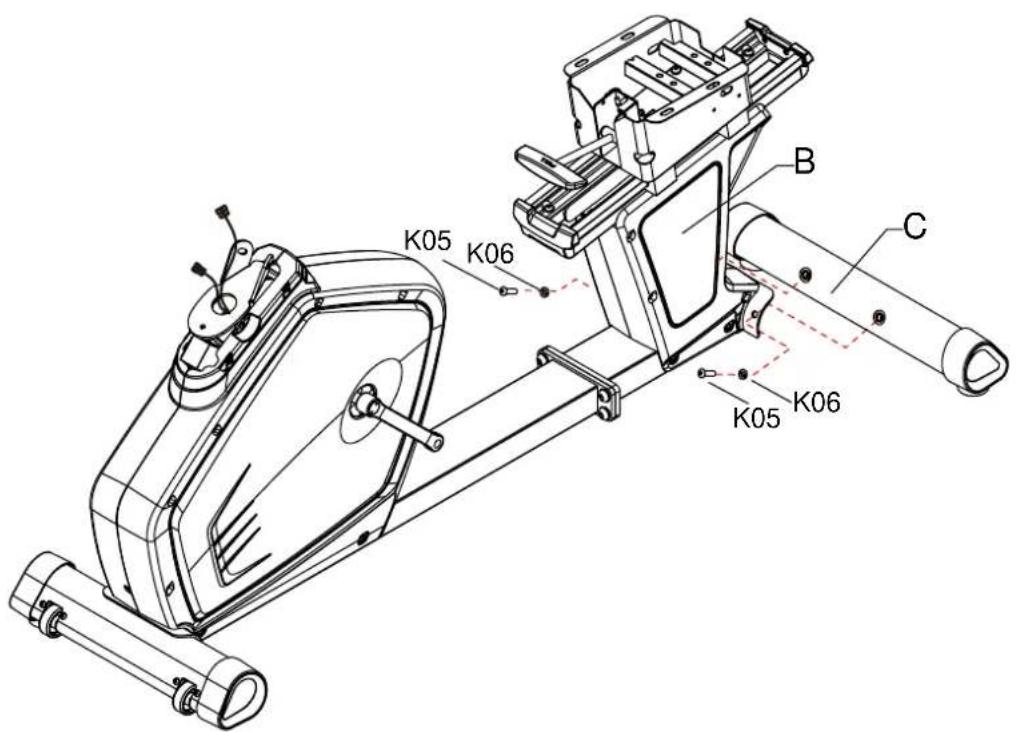

Schritt 3: Montage des hintern Standrohrs

Befestigen Sie das hintere Standrohr (C) an der hinteren Aufnahme des Sitzrahmens (B). Verwenden Sie hierzu zwei Inbusschrauben M8x30 (K05) und zwei Federscheiben M8 (K06).

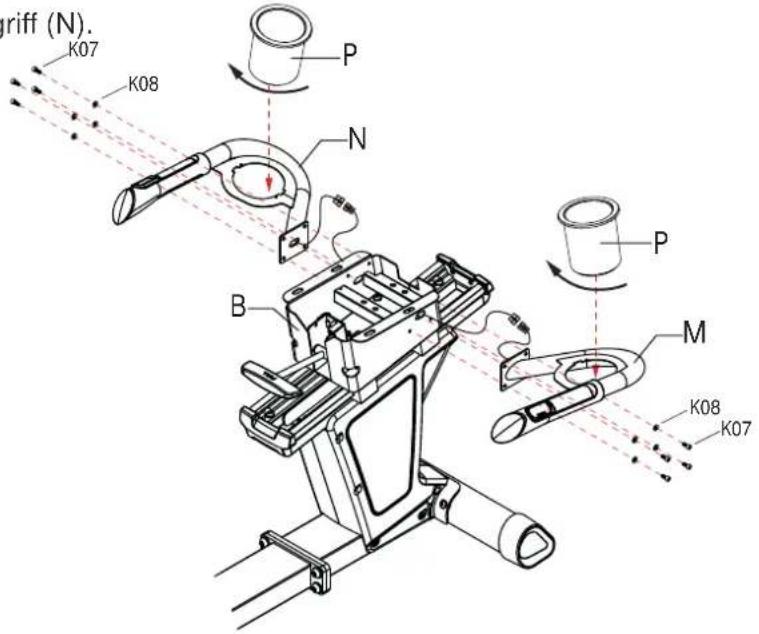

Schritt 4: Montage der Handgriffe und der Flaschenhalter

Verbinden Sie das Kabel, das aus dem linken Handgriff (M) ragt mit dem Kabel, das links aus dem Gleitschlitten des Sitzrahmens (B) ragt.

Befestigen Sie dann den linken Handgriff (M) mit vier Inbusschrauben M6x12 (K07) und vier Federscheiben M6 (K08) an der linken Seite des Gleitschlittens des Sitzrahmens (B). Setzen Sie nun den Flaschenhalter (P) in die Aufnahme am Handgriff (M) ein.

Verfahren Sie nun ebenso mit dem rechten Handgriff (N).

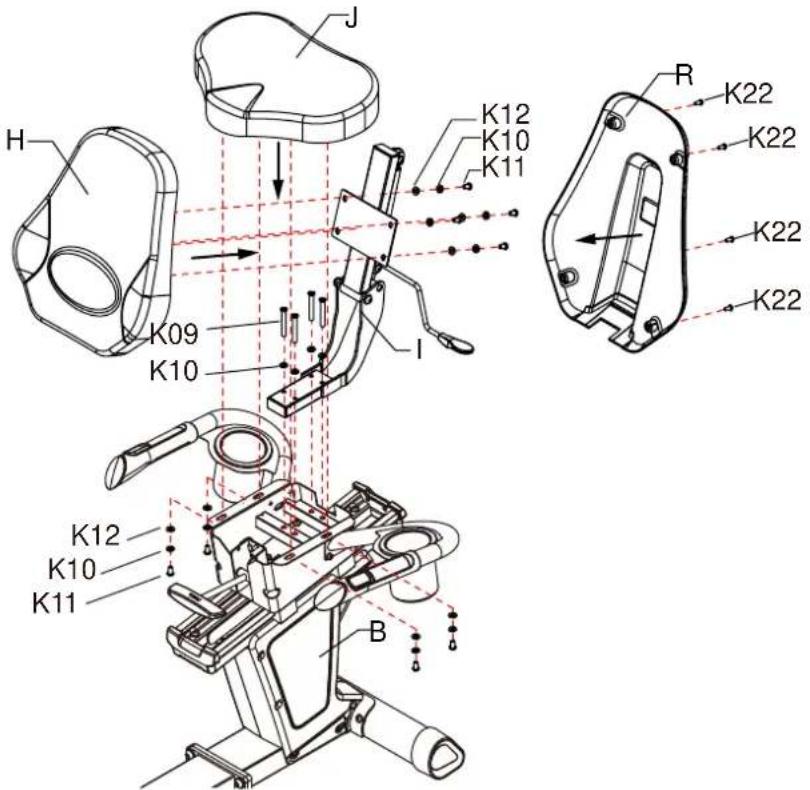

Schritt 5: Montage des Sitzes und der Rückenlehne

Montieren Sie das Sitzrohr (I) mit vier Inbusschrauben M8x60 (K09) und vier Federscheiben M8 (K10) am Gleitschlitten des Sitzrahmens (B).

Montieren Sie nun den Sitz mit vier Inbusschrauben M8x15 (K11), vier Federscheiben M8 (K10) und vier Unterlegscheiben ∅8x∅16x1.5T (K12) am Gleitschlitten des Sitzrahmens (B).

Befestigen Sie dann die Rückenlehne (H) am Sitzrohr (I.) mit vier Inbusschrauben M8x15 (K11), vier Federscheiben M8 (K10) und vier Unterlegscheiben ∅8x∅16x1.5T (K12).

Zum Abschluss diese Montageschrittes befestigen Sie das Rückenlehnen-Cover (R) mit vier Linsenkopfschrauben M6x15 (K22) an der Rückseite der Rückenlehne (H).

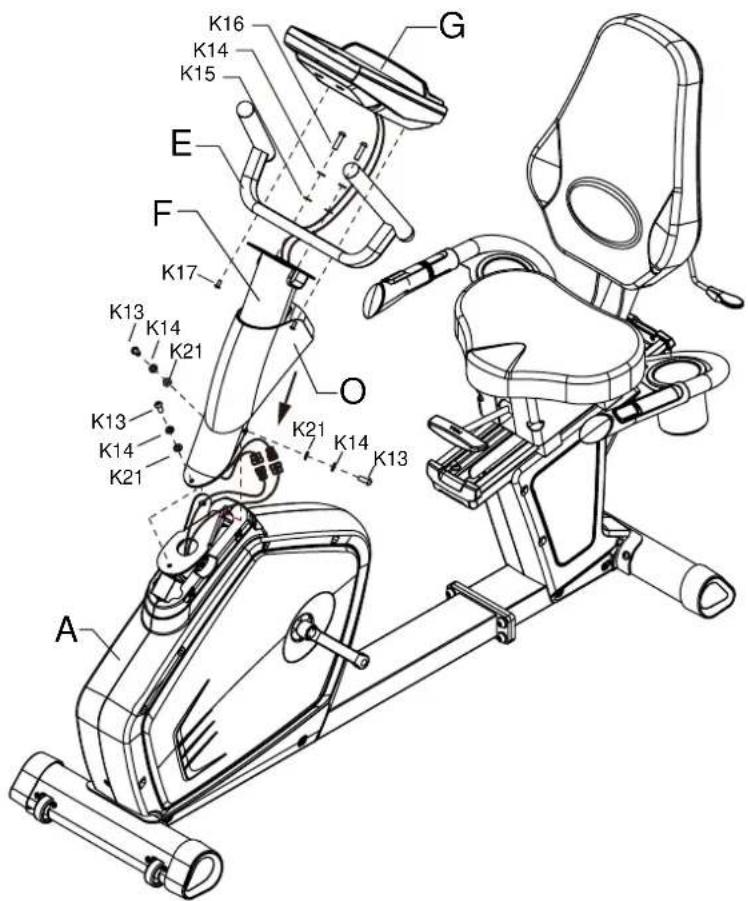

Schritt 6: Montage des Lenkerschaftes, des LenkeHandgriffs und des Cockpits

Montieren Sie den Lenker-Handgriff (E) mit zwei Inbusschrauben M8x30 (K16) und zwei Federscheiben M8 (K14) und zwei Unterlegscheiben ∅8x∅16x1.5T (K15) am Lenkerschaft (F).

Führen Sie das Cockpitkabel durch den Lenkerschaft (F) und befestigen Sie dann das Cockpit (G) mit zwei Linsenkopfschrauben M5x12 (K17) am Lenkerschaft (F).

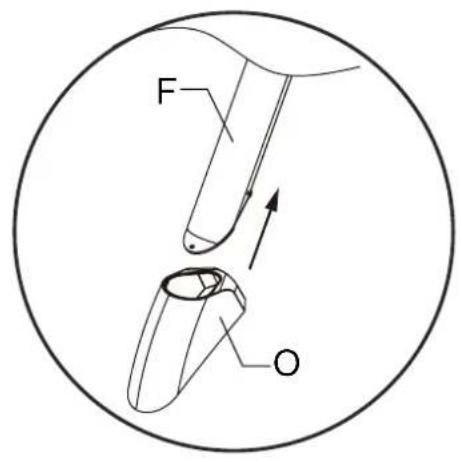

Schieben Sie nun die Lenkerschaftsabdeckung (O) von unten auf den Lenkerschaft (F). Achten Sie hierbei unbedingt auf die korrekte Ausrichtung der Lenkerschaftsabdeckung (O) - siehe auch Kreisausschnitt.

Verbinden Sie die Kabel die unten aus dem Lenkerschaft (F) ragen, mit den Kabeln, die aus dem Basisrahmen (A) ragen. Befestigen Sie dann den Lenkerschaft (F) am Basisrahmen (A) mit drei Inbusschrauben M8x20 (K13), drei Federscheiben M8 (K14) und drei Unterlegscheiben ∅8x∅16x1.5T (K15).

F O

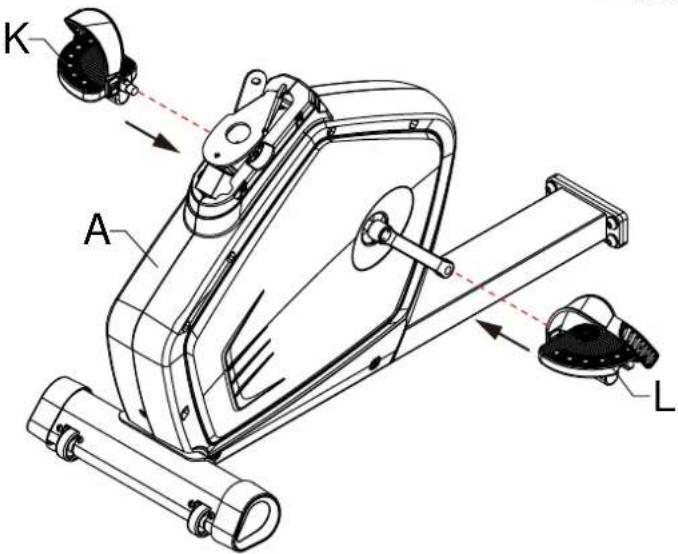

Schritt 7: Montage der Pedale

Setzen Sie das Gewinde der rechten Pedal (K) in die Aufnahme des rechten Pedalarms ein und schrauben Sie diese im Uhrzeigersinn fest. Setzen Sie dann das Gewinde der linken Pedal (L) in die Aufnahme des linken Pedalarms ein und schrauben Sie diese gegen den Uhrzeigersinn fest.

K A L

Längsrichtung des Sitzes

Die Längsrichtung des Sitzes wird über den linken Handhebel reguliert.,

Zur individuellen Einstellung der optimalen Sitzposition, setzen Sie sich auf den Sitz, bedienen Handhebel, der sich zwischen Ivorne unterhalb des Sitzes befindet und drücken sich mit den Füßen gegen die Pedale nach hinten, oder ziehen sich nach vorne.

So finden Sie die optimale Sitzposition:

Stellen Sie sicher, dass Sie die Schuhe tragen, die Sie auch während des Trainings tragen möchten. Ideal hierfür sind bequeme Lauf- oder Sportschuhe.

Stellen Sie die Pedalposition so ein, dass der rechte Pedalarm waagrecht nach vorne weist, sich die rechte Pedale also am vom Benutzer entferntesten Punkt ihres Bewegungsradius befindet.

Setzen Sie sich nun auf den Sitz und stellen Sie die Ferse Ihres rechten Fußes auf die rechte Pedale. Nun sollte Ihr Bein fast komplett durchgestreckt sein. Sollte dies nicht der Fall sein, verändern Sie die Sattelhöhe so lange bis Ihr rechtes Bein in dieser Position fast komplett durchgestreckt ist.

Stellen Sie nun den Fußballen auf die Pedale. Jetzt sollte Ihr Bein leicht angewinkelt sein. Dies ist die ideale Trainingspositon.

ACHTUNG:

Trainieren Sie niemals mit einer Sitzposition, bei der Ihre Beine an der entferntesten Position der Pedale komplett durchgestreckt sind.

Neigungsverstellung der Rückenlehne

Zur optimalen Neigungseinstellung der Rückenlehne setzen Sie sich auf den Sitz, bedienen den, sich links an der Rückenlehne befindenden Handhebel und drücken mit dem Rücken die Rückenlehne nach hinten.

Transport, Standort & Lagerung

Transport

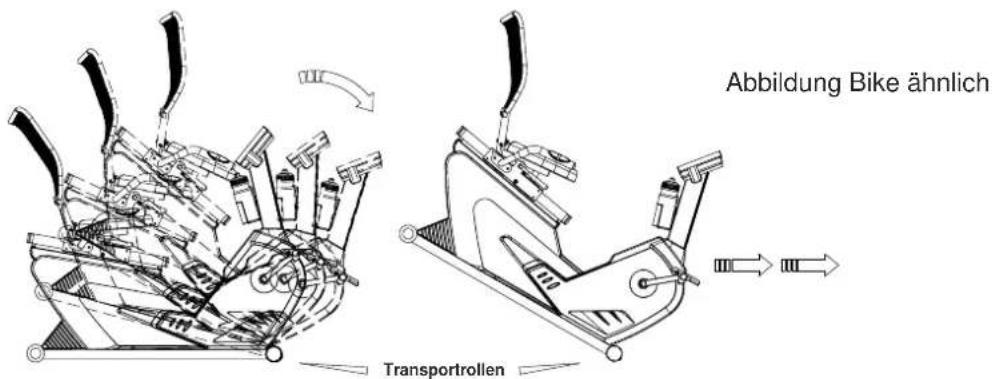

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet.

Um das Trainingsgerät zu transportieren, stellen Sie sich vor den Lenkerschaft und greifen mit beiden Händen den Lenker. Ziehen Sie nun das Trainingsgerät, mit leichtem Druck nach unten, zu sich. Drücken Sie den Lenker soweit nach unten, dass das hintere Standrohr keinen Bodenkontakt mehr hat und das Hauptgewicht des Trainings-gerätes auf den Transportrollen liegt.

Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position ziehen. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Abbildung Bike ähnlich Transportrollen

Standort & Lagerung

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen.

An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche.

Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen.

Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

⚠️ ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel.

Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei.

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Da in Ihrem Trainingsgerät nur geschlossene Lager verwendet wurden, ist eine Schmierung der Lager nicht erforderlich.

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Überprüfung der Bauteile

Überprüfen Sie vor jedem Training den sicheren Sitz von Sattel, Sattelrohr, Lenker und Pedale.

ACHTUNG: Trainieren Sie niemals, wenn ein oder mehrere dieser Bauteile lose sind.

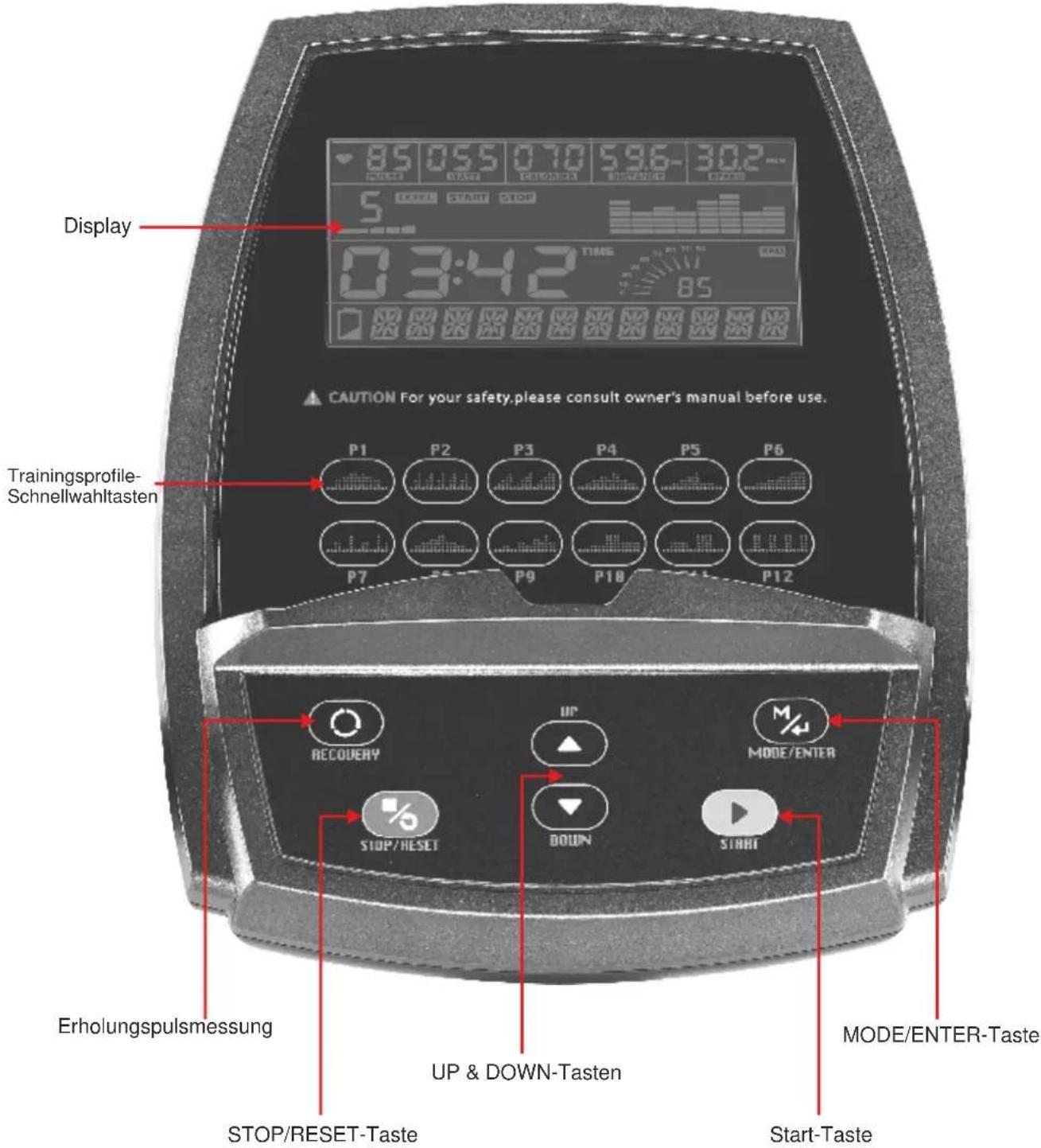

Display 03:42 TIME 596-302 CAUTION For your safety.please consult owner's manual before use. Trainingsprofile- Schnellwahltasten P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 RECOVERY UP MODE/ENTER STOP/RESET DOWN START Erholungspulsmessung UP & DOWN-Tasten MODE/ENTER-Taste STOP/RESET-Taste Start-Taste

Das Cockpit informiert permanent über die aktuellen Trainingswerte.

Zeit - TIME

Angabe der Trainingszeit. Bei vorgegebener Trainingszeit zählt der Computer die Zeit im Count-Down-Verfahren rückwärts bis 00:00. Die Trainingszeit kann von 10:00 bis 99:00 Minuten vorgegeben werden. Bei nicht vorgegebener Trainingszeit, zählt der Computer die Trainingszeit von 00:00 bis maximal 99:00 Minuten.

Strecke - DISTANCE

Angabe der Trainingsstrecke in Km. Bei vorgegebener Trainingsstrecke zählt der Computer die Strecke im Count-Down-Verfahren rückwärts bis 00:00. Die Trainingsstrecke kann bis 99.5 Kilometer in 0,5 Km-Schritten vorgegeben werden. Bei nicht vorgegebener Trainingsstrecke, zählt der Computer die Trainingszeit von 0.0 bis maximal 99.5 Kilometern.

Kalorienverbauch - CALORIES\*

Angabe des Kalorienverbrauchs in Kcal. Bei vorgegebenem Kalorienverbrauch zählt der Computer die Kalorien im Count-Down-Verfahren rückwärts bis 0. Der Kalorienverbrauch kann bis 990 Kilometer in 10-Kalorien-Schritten vorgegeben werden. Bei nicht vorgegebenem Kalorienverbrauch, zählt der Computer die Kalorien von 0 bis maximal 990 Kalorien.

Cockpit

Pulsanzeige - PULSE

Bei Nutzung der Handpulssensoren Anzeige des aktuellen Pulswertes in Schläge pro Minute.

Herzfrequenzanzeige - PULSE

Bei Nutzung eines optional erhältlichen Sende-Brustgurtes (nicht im Lieferumfang enthalten) Anzeige der aktuellen Herzfrequenz in Schläge pro Minute.

Geschwindigkeit - SPEED /

Angabe der aktuellen Geschwindigkeit in km/h.

Radumdrehung pro Minute - RPM

Angabe der aktuellen Radumdrehung pro Minute (RPM)

Bremsstufe - LEVEL

Anzeige der aktuell gewählten Bremsstufe von Level 1 bis Level 16.

Leistung WATT\*\*

Anzeige der erbrachten Leistung in Watt (WATT).

\*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

\*\*Hinweis zur Wattanzeige

Da es sich bei diesem Gerät um ein Trainingsgerät handelt, dass für nichttherapeutische Zwecke geeignet ist, handelt es sich bei dem angezeigten Wattwert um keinen geeichten Wert. D.h. die angezeigte Leistung kann von der tatsächlich erbrachten Leistung abweichen.

Kontrolltasten

START-Taste

• Starten des gewählten Trainingsprogramms oder Trainingsprofils
• Aktivieren der QUICKSTART-Funktion
• Beenden der Trainingspause

STOP/RESET-Taste

PAÜSE-Funktion: Wird während des Trainings die STOP/RESET-Taste gedrückt, so stoppt die Anzeige der Trainingswerte und der Pausemodus wird aktiviert. Diese ermöglicht eine Unterbrechung des Trainings. Um die Pause zu beenden drücken Sie die START-Taste.

STOP-Funktion: Durch zweimaliges Drücken während des Trainings wird das aktuelle Training beendet.

RESET-Funktion: Wird die Taste länger als 5 Sekunden konstant gedrückt, so werden alle Werte automatisch zurück auf Null gesetzt.

UP- und DOWN-Tasten

• Vorgabe von Trainingswerten
• Eingabe von Daten (z. B. Alter)
• Regulierung der Bremsstufen

MODE/ENTER-Taste

Taste zur Bestätigung von Eingaben

Erholungspulsmessung (RECOVERY)

Taste zum Starten der Erholungspulsmessung.

Trainingsprofil-Schnellwahltasten

Hiermit können die Trainingsprofile direkt ausgewählt werden.

Handpuls-Sensoren

Dienen zur kurzfristigen Pulskontrolle.

Receiver (Herzfrequenz-Empfänger)

Der Empfänger (Receiver) zur drahtlosen Herzfrequenzmessung ist bereits im Cockpit installiert.

Ein Brustgurt ist als Zubehör erhältlich.

Benutzerprofil U1 - U4

Nachdem Sie das Cockpit eingeschaltet haben erscheint im Display „U1“.

Wählen Sie durch Drücken der UP&DOWN-Tasten das gewünschte Benutzerprofil U1\~U4 aus und bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste.

Geben Sie nun Ihr Körpergewicht mit den UP&DOWN-Tasten ein und bestätigen die Eingabe durch Drücken der MODE/ENTER-Taste. Nun wechselt das Cockpit automatisch in den Trainingsmodus und Sie können eonj Programm auswählen oder direkt mit dem Training beginnen (Quick-Start).

Nachdem Sie Ihr Benutzerprofil erstmalig ausgewählt und Ihr Körpergewicht hinterlegt haben, wählen Sie vor jedem Training, nachdem Sie das Cockpit eingeschaltet haben, Ihr Benutzerprofil aus, bestätigen bzw. ändern Ihr aktuelles Körpergewicht.

Quick-Start

Wenn Sie nach dem Einschalten und dem Auswählen des Benutzerprofils direkt die START-Taste drücken, beginnt die Trainingszeit automatisch zu laufen. Durch Drücken der UP- und Down-Tasten können Sie die Bremskraft individuell verstellen.

Vor der Auswahl der nachfolgend beschriebenen Programme MANUAL, Trainingsprofile, HRC und Watt schalten Sie das Cockpit ein und wählen Ihr Benutzerprofil aus. Bestätigen bzw. passen Ihr aktuelles Körpergewicht an. Nachdem Sie Ihr Körpergewicht durch Drücken der MODE/ENTER-Taste bestätigt haben, wechselt das Cockpit automatisch in den Trainingsmodus

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der UP- und Down-Tasten das manuelle Training aus. Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste.

Schritt 2: Zielvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun erneut die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „DISTANCE“. Geben Sie jetzt mit den UP/DOWN-Tasten, die gewünschte Trainingsstrecke bis 99,5 Km vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun zweimal die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „CALORIES“. Geben Sie jetzt mit den UP/DOWN-Tasten, den gewünschten Kalorienverbrauch von bis 990 Kalorien vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.

Regelung der Bremsstufen

Während des Trainings können sie die aktuell gewählte Bremsstufen durch Drücken der UP/DOWN-Tasten jederzeit verändern.

Trainingsprofile P1\~P12 (PROGRAM)

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der UP- und Down-Tasten das Training mit Trainingsprofilen „PROGRAMM“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste.

Schritt 2: Auswahl des Trainingsprofils

Wählen Sie das gewünschte Trainingsprofil P1\~P12 durch Drücken der UP&DOWN-Tasten oder durch Drücken der entsprechenden Trainingsprofilschnellwahltaste aus.

Schritt 3: Zielvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun erneut die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „DISTANCE“. Geben Sie jetzt mit den UP/DOWN-Tasten, die gewünschte Trainingsstrecke bis 99,5 Km vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun zweimal die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „CALORIES“. Geben Sie jetzt mit den UP/DOWN-Tasten, den gewünschten Kalorienverbrauch von bis 990 Kalorien vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.

Regelung der Bremsstufen

Während des Trainings können sie die aktuell gewählte Bremsstufen durch Drücken der UP/DOWN-Tasten jederzeit verändern.

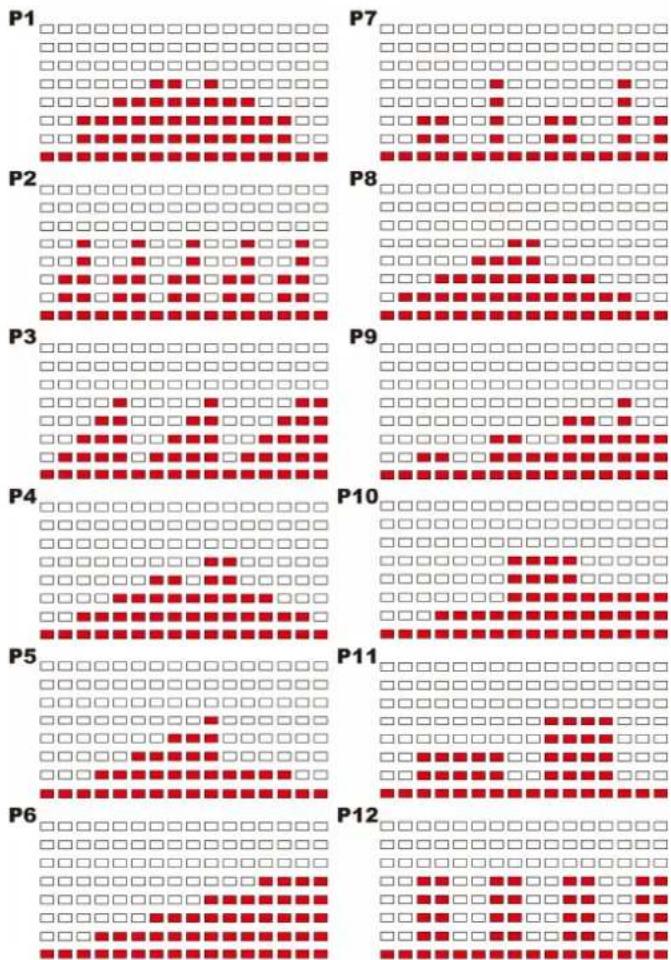

P1 P7 P2 P8 P3 P9 P4 P10 P5 P11 P6 P12

Freies Trainingsprofil (USER)

Hier haben Sie die Möglichkeit ein Trainingsprofil selbst zu erstellen und dauerhaft abzuspeichern.

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der UP- und Down-Tasten das Programm „USER“ aus.

Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste.

Erstellen des Trainingsprofils:

Schritt 2:

Nachdem Sie das Programm „USER“ ausgewählt und mit der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Halten Sie nun für ca. 3 Sekunden die MODE/ENTER-Taste gedrückt.

Nun blinkt das erste Segment der Profilmatrix und im Fenster „TIME“ wird „S-1“ angezeigt.

Schritt 3:

Geben Sie nun durch Drücken der UP&DOWN-Tasten die gewünschte Bremsstufe von 1-16 vor.

Bestätigen Sie Ihre Eingabe durch Drücken der MODE/ENTER-Taste.

Geben Sie nun für die restlichen 15 Segmente die gewünschte Bremsstufe von 1-16 vor und bestätigen Sie jeweils die Eingaben durch Drücken der MODE/ENTER-Taste.

Nachdem Sie das 16. Segment bestätigt haben, zeigt das Fenster „TIME“ wieder den Wert für Trainingszeit an.

Schritt 4: Zielvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun erneut die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „DISTANCE“. Geben Sie jetzt mit den UP/DOWN-Tasten, die gewünschte Trainingsstrecke bis 99,5 Km vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun zweimal die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „CALORIES“. Geben Sie jetzt mit den UP/DOWN-Tasten, den gewünschten Kalorienverbrauch von bis 990 Kalorien vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.

Trainieren mit einem bereits erstellen Trainingsprofil

Nachdem Sie das Programm „USER“ ausgewählt und bestätigt haben blinkt der Wert für Trainingszeit im Fenster „TIME“.

Schritt 2: Zielvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun erneut die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „DISTANCE“. Geben Sie jetzt mit den UP/DOWN-Tasten, die gewünschte Trainingsstrecke bis 99,5 Km vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun zweimal die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „CALORIES“. Geben Sie jetzt mit den UP/DOWN-Tasten, den gewünschten Kalorienverbrauch von bis 990 Kalorien vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.

Herzfrequenzgesteuerte Programme (HRC)

Bei diesem Programm handelt es sich um ein herzfrequenzgesteuertes Trainingsprogramm. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Cockpit automatisch den Bremswiderstand. Ist der Wert höher, so verringert das Cockpit automatisch den Bremswiderstand.

Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programme mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der UP- und Down-Tasten das Programm „HRC“ aus.

Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste.

Schritt 2: Eingabe der persönlichen Daten

Der Wert für Körpergröße „HEIGHT“ blinkt. Geben Sie durch Drücken der UP&DOWN-Tasten Ihre Körpergröße ein. Hierbei sind Eingaben von 50 bis 250 cm möglich. Bestätigen Sie Ihre Eingabe durch Drücken der MODE/ENTER-Taste.

Nun blinkt der Wert für Alter „AGE“. Geben Sie durch Drücken der UP&DOWN-Tasten Ihr Alter ein. Hierbei sind Eingaben von 10 bis 99 Jahre möglich. Bestätigen Sie Ihre Eingabe durch Drücken der MODE/ENTER-Taste. Nun blinkt der Wert für Geschlecht „SEX“. Geben Sie durch Drücken der UP&DOWN-Tasten Ihr Geschlecht ein. Hierbei steht „M“ für männlich und „F“ für weiblich. Bestätigen Sie Ihre Eingabe durch Drücken der MODE/ENTER-Taste.

Schritt 3: Auswahl des HRC-Modus

Durch Drücken der UP&DOWN-Tasten können Sie nun zwischen folgend HRC-Modi wählen:

50% - Training mit einer Zielherzfrequenz von 50% der maximalen Herzfrequenz

75% - Training mit einer Zielherzfrequenz von 75% der maximalen Herzfrequenz

90% - Training mit einer Zielherzfrequenz von 90% der maximalen Herzfrequenz

TARGET - Training mit einer individuellen Zielherzfrequenz

Lesen Sie hierzu auch das Kapitel "PULS-/HERZFREQUENZ" in dieser Anleitung.

Bei der Auswahl der Modi 50%, 75% oder 90% bestätigen Sie diese durch Drücken der MODE/ENTER-Taste.

Bei der Auswahl des TARGET-Modus geben Sie durch Drücken der UP&DOWN-Taste die gewünschte Zielherzfrequenz vor. Bestätigen Sie die Eingabe durch Drücken der MODE/ENTER-Taste.

Schritt 4: Zielvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun erneut die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „DISTANCE“. Geben Sie jetzt mit den UP/DOWN-Tasten, die gewünschte Trainingsstrecke bis 99,5 Km vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun zweimal die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „CALORIES“. Geben Sie jetzt mit den UP/DOWN-Tasten, den gewünschten Kalorienverbrauch von bis 990 Kalorien vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Programmablauf

Das HRC-Training beginnt mit einer Aufwärmphase von einer Minute in der Bremsstufe 1. Danach wechselt das Cockpit automatisch zum gewählten HRC-Training. Nun ermittelt das Cockpit die aktuelle Herzfrequenz des Benutzers und vergleicht dies alle 10 Sekunden mit der gewünschten Zielherzfrequenz. Sollte das Cockpit die Herzfrequenz des Benutzers nicht ermitteln können, so wird im Display „P“ angezeigt. Prüfen Sie in diesem Fall den korrekten Sitz des Brustgurtes, die Batterieleisutng des Brustgurtes, oder ob es sich um einen unkodierten Brustgurt mit der Sendefrequenz 5 kHz handelt.

Ist die aktuelle Herzfrequenz im Bereich von +/- 4 Schlägen/Minute unter oder über der Zielherzfrequenz, so behält das Cockpit die aktuelle Bremsstufe bei.

Beispiel:

Zielherzfrequenz ist 120 - keine Veränderung der aktuellen Geschwindigkeit und Steigung bei einer aktuellen

Cockpit

Herzfrequenz von 116 \~ 124 Schlägen/Minute.

Beträgt die aktuelle Herzfrequenz für mehr als 10 Sekunden mehr als 4 Schlägen/Minute der Zielherzfrequenz, so reduziert das Cockpit die Bremsstufe.

Beträgt die aktuelle Herzfrequenz für mehr als 10 Sekunden weniger als 4 Schlägen/Minute der Zielherzfrequenz, so erhöht das Cockpit die Bremsstufe.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird der HRC-Modus automatisch beendet und das Cockpit wechselt für 1 Minute in den Cool-Down-Modus mit der Bremskrafteinstellung „1“.

Bitte beachten Sie, dass der Wert für Radumdrehung pro Minute hierbei nicht niedriger als 40 rpm betragen darf. Sollte dies der Fall sein so wechselt das Cockpit automatisch in den PAUSE-Modus.

Wattkonstantes Training (WATT)

Schritt 1: Programmauswahl

Wählen Sie durch Drücken der UP- und Down-Tasten das Programm „Watt“ aus. Bestätigen Sie Ihre Auswahl durch Drücken der MODE/ENTER-Taste.

Schritt 2: Vorgabe der Wattleistung

Der Wert im Fenster „WATT“ blinkt. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Wattleistung ein. Hierbei sind Eingaben von 100 bis 350 Watt in 5-Watt-Schritten möglich. Bestätigen Sie Ihre Eingabe durch Drücken der MODE/ENTER-Taste.

Schritt 3: Zielvorgabe

Sie haben nun die Auswahl aus drei verschiedenen Zielvorgaben:

Trainingszeit:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Geben Sie nun mit den UP/DOWN-Tasten, die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun erneut die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „DISTANCE“. Geben Sie jetzt mit den UP/DOWN-Tasten, die gewünschte Trainingsstrecke bis 99,5 Km vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsstrecke:

Nachdem Sie die Programmauswahl „MANUAL“ durch Drücken der MODE/ENTER-Taste bestätigt haben, blinkt der Wert im Fenster „TIME“. Drücken Sie nun zweimal die MODE/ENTER-Taste. Nun blinkt der Wert im Fenster „CALORIES“. Geben Sie jetzt mit den UP/DOWN-Tasten, den gewünschten Kalorienverbrauch von bis 990 Kalorien vor. Drücken Sie die START-Taste um mit dem Training zu beginnen.

Trainingsende

Nach Ablauf des vorgegebenen Trainingsziels wird das Training automatisch beendet.

Erholungspulsmessung

Sie haben die Möglichkeit nach Beendigung Ihres Trainings Ihren Erholungspuls zu messen. Hierbei vergleicht das Cockpit den Pulswert am Anfang der Messung mit dem Wert nach Beendigung des 60 Sekunden dauerenden Messvorgangs. Anhand dieser Werte und der erholungsfähigkeit des Benutzers vergibt das Cockpit eine Bewertung des aktuellen Fitnesszustandes. Drücken Sie die Taste RECOVERY und umfassen Sie mit beiden Händen die Handpulssensoren. Die Messung dauert ca. 60 Sekunden. Nach Beendigung der Erholungspulsmessung erscheint das Ergebnis im Display:

F1 = sehr gut F2 = gut

F3 = befriedigend F4 = ausreichend

F5 = mangelhaft F6 = ungenügend

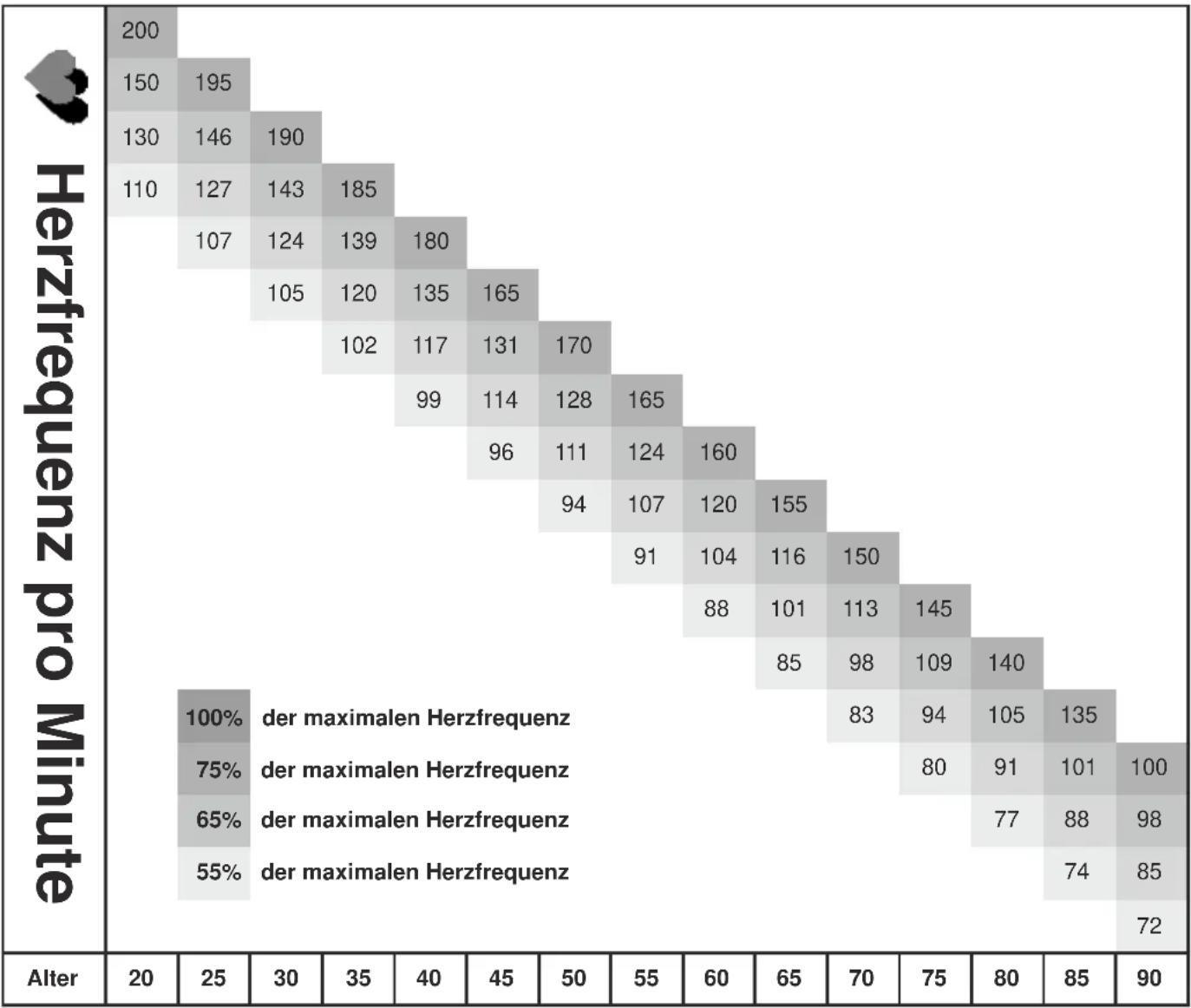

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen

Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

⚠ Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen.

Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

⚠️ ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen.

Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung.

In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

⚠️ ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.

Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings.

Anbei finden Sie eine Empfehlung für einen Wochenplan

Kalenderwoche:____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Cockpitanzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Watt ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)
• Bremsstufe

Technische Details

Bremssystem: Elektronisches Magnetbremssystem

Bremskraftverstellung: elektronisch

Bremsstufen: 16

Antriebsart: zweistufiger Längsrippenriemen

Aufstellmaßemaße: ca. 1.630 x 650 x 1.160 mm (LxBxH)

Gesamtgewicht: ca. 58 kg

Maximales Benutzergewicht: 150 kg

Werteverstellung: über Tastatur

Stromversorgung: 220-230V - 50Hz

Einsatzgebiet:

• Heimbereich
• semiprofessioneller Bereich
• professioneller Bereich

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

MAXXUS™ Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 100 cm
• 210 x 100 cm

Explosionszeichnung

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc. Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen! Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal. Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS® Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS® Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

■ Lagerbuchsen

■ Lager

■ Antriebsriemen

■ Schalter und Tasten

■ Laufgurte

■ Laufplatten

■ Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS® Registrierungskarte“. Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt an uns per:

- Fax unter 0 61 52 / 9 27 - 2 22

- E-Mail an [e-mail]

(bitte beachten Sie, dass dies nur als Scan mit der Original-Unterschrift akzeptiert werden kann)

- Post an: MAXXUS Group GmbH & Co. KG, Hans-Böckler-Str. 5, 64521 Gross-Gerau

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS ^® zu übermitteln.

Wartung

Für diesen Artikel gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

Laufbänder 12 Monate
→Crosstrainer 18 Monate
Ergometer/Heimtrainer 24 Monate
Recumbent 24 Monate
Rudergeräte 24 Monate
Speedbikes 24 Monate
→Vibrationsgeräte 24 Monate
Inversion Table 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per E-Mail, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

→Transport- und Fahrtkosten
Auf- und Abbaukosten bei notwendigem Transport
Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt

◆Antriebsriemen

◆Kugellager

♦Überzüge an Haltegriffen

♦ Laufbrett

♦Folien

♦Laufrollen

◆Zugseile

♦ Pedalriemen

Zur Schmierung des Laufgurtes von Laufbändern sind ausschließlich MAXXUS® Pflegeöle zu verwenden.

Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS ^® Produkte zu verwenden.

*Stand: April/2014

MAXXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: BX 9.0R Produktgruppe: Recumbent

Seriennummer: Rechnungsnummer:

Kaufdatum: ____

Nutzungsart:

□ Private Nutzung
□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer.:

PLZ / Ort: Land:

E-Mail: Tel-No*:

Fax-No*: Handy-No*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: MAXXUS Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

...Fax an: +49 (0) 61 52 / 9 27 - 2 22

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: BX 9.0R Produktgruppe: Recumbent

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-NO:

Fax-No*: Handy-No*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.
□ Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an.

Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Str. 5, D-64521 Groß-Gerau ...Fax an: +49 (0) 61 52 / 9 27 - 2 22

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

MAXXUS Group GmbH & Co. KG Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau Germany E-Mail: [e-mail] www.maxxus.de

MAXXUS Group GmbH & Co. KG

Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau

Germany

E-Mail: [e-mail]

www.maxxus.de
