BEDIENUNGSANLEITUNG Skyline C1 Crosstrainer Maxxus

Index	2
Sicherheitshinweise	3
Befestigungsmaterial & Werkzeug	4
Montage	5 - 10
Transport, Standort & Lagerung	11
Pflege, Reinigung & Wartung	11
Netzanschluss	12
Cockpit	13 - 18
Puls- und Herzfrequenzmessung	19 - 20
Trainingsempfehlungen	21 - 22
Technische Details	23
Entsorgung	23

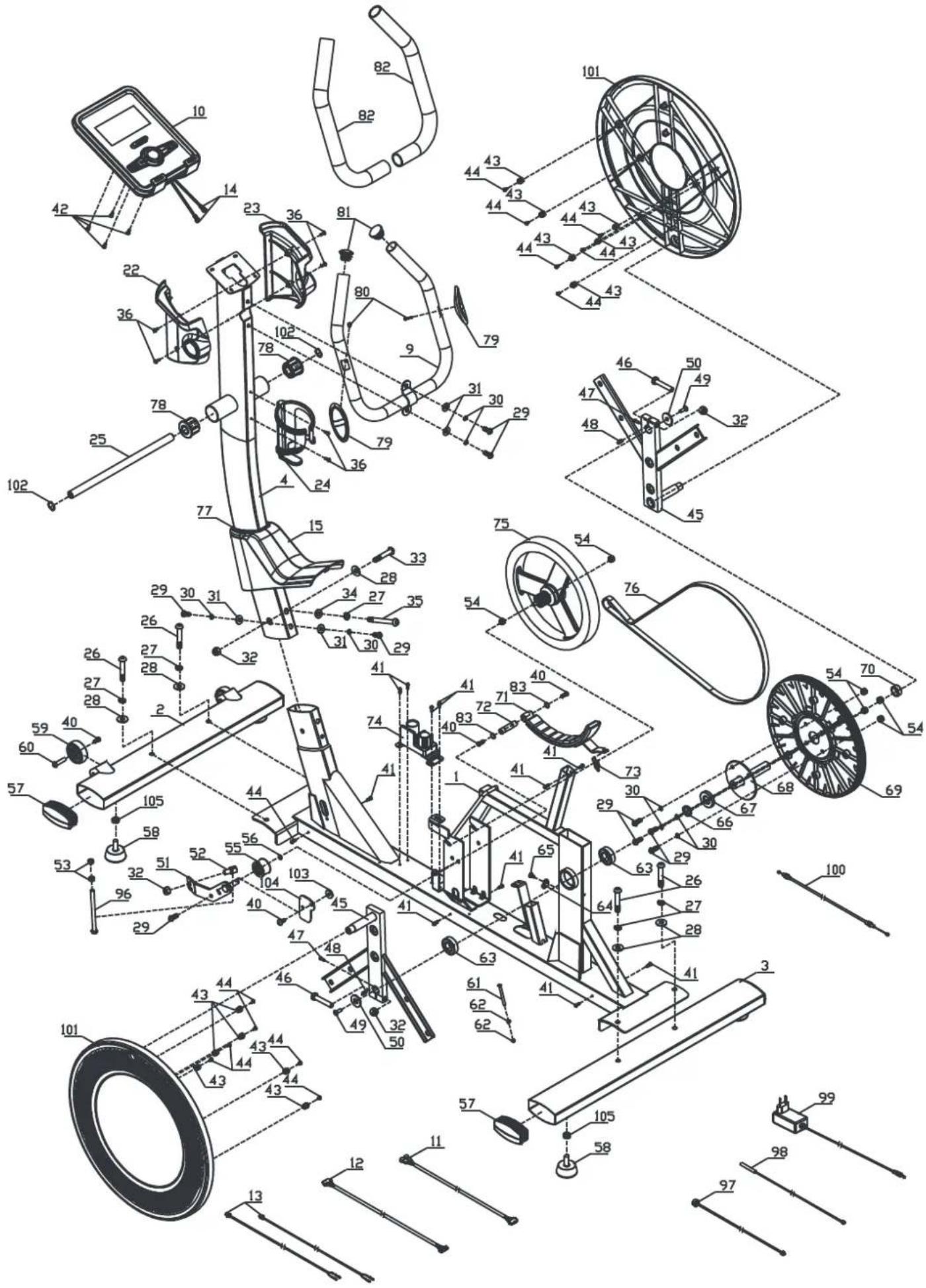

Explosionszeichnung	24 - 25
Teileliste	26 - 28
Empfohlenes Zubehör	28
FAQ - Häufig gestellte Fragen	29
Gewährleistung	30
Garantiebedingungen	31
Registrieren	32
Reparaturauftrag / Schadensmeldung	33
Notizen	34 - 35

Version1.0

Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungs- und Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden. Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

- Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.

- Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.

- Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.

- Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.

- Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.

- Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.

- Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.

- Elektrische Geräte, wie z. B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Stand-by-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

- Aus Sicherheitsgründen trennen Sie das Netzkabel immer bei Nichtgebrauch des Gerätes von der Steckdose.

Trainingsumgebung

- Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.

- Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.

- Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.

- Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10° und maximal 30° Celsius liegen.

- Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B. Schwimmbädern, Saunen, etc. ist nicht möglich.

- Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS® Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.

- Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.

- Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z. B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

- Bei Nichtbenutzung des Trainingsgerät entfernen Sie das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z. B. Kindern zu verhindern.

- Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.

- Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.

- Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.

- Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings an oder in beweglichen Bauteilen verfangen kann.

- Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.

- Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

- Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.

- Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.

- Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.

- Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.

- Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.

- Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.

- Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.

- Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand. Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden! Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen! Dieses Trainingsgerät ist für den nichttherapeutischen Einsatz geeignet.

Befestigungsmaterial & Werkzeug

Teil 39Unterlegscheibe∅62 Stück	Teil 31Unterlegscheibe∅8.5x∅208 Stück	Teil 34Unterlegscheibe∅101 Stück	Teil 28Unterlegscheibe∅10.5 (gebogen)5 Stück	Teil 30Federscheibe∅84 Stück
Teil 102Wellscheibe∅172 Stück	Teil 27[KT TA]Federscheibe∅105 Stück	Teil 32SicherungsmutterM101 Stück	Teil 41Blechschraube∅4x162 Stück	Teil 40InbusschraubeM6x152 Stück
Teil 29InbusschraubeM8x208 Stück	Teil 26InbusschraubeM10x604 Stück		Teil 33InbusschraubeM10x551 Stück
Teil 37LinsenkopfschraubeM4x104 Stück	Teil 38HohlschraubeM6x201 Stück		Teil 35InbusschraubeM10x951 Stück
Teil 36LinsenkopfschraubeM4x1614 Stück

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Achten Sie bei der Montage auf Ihre persönliche Sicherheit. Tragen Sie geeignete Arbeitshandschuhe und lassen heben Sie keine schweren bzw. sperrigen Bauteile alleine. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

Schritt 1.1: Montage des vorderen Standrohres

Befestigen Sie das vordere Standrohr mit Transportrollen (2) mit zwei Inbusschrauben M10x60 (26), zwei Federscheiben ∅10 (27) und gewöchterer Aufreihere, gebogen ∅10.5 (28) Basisrahmens (1).

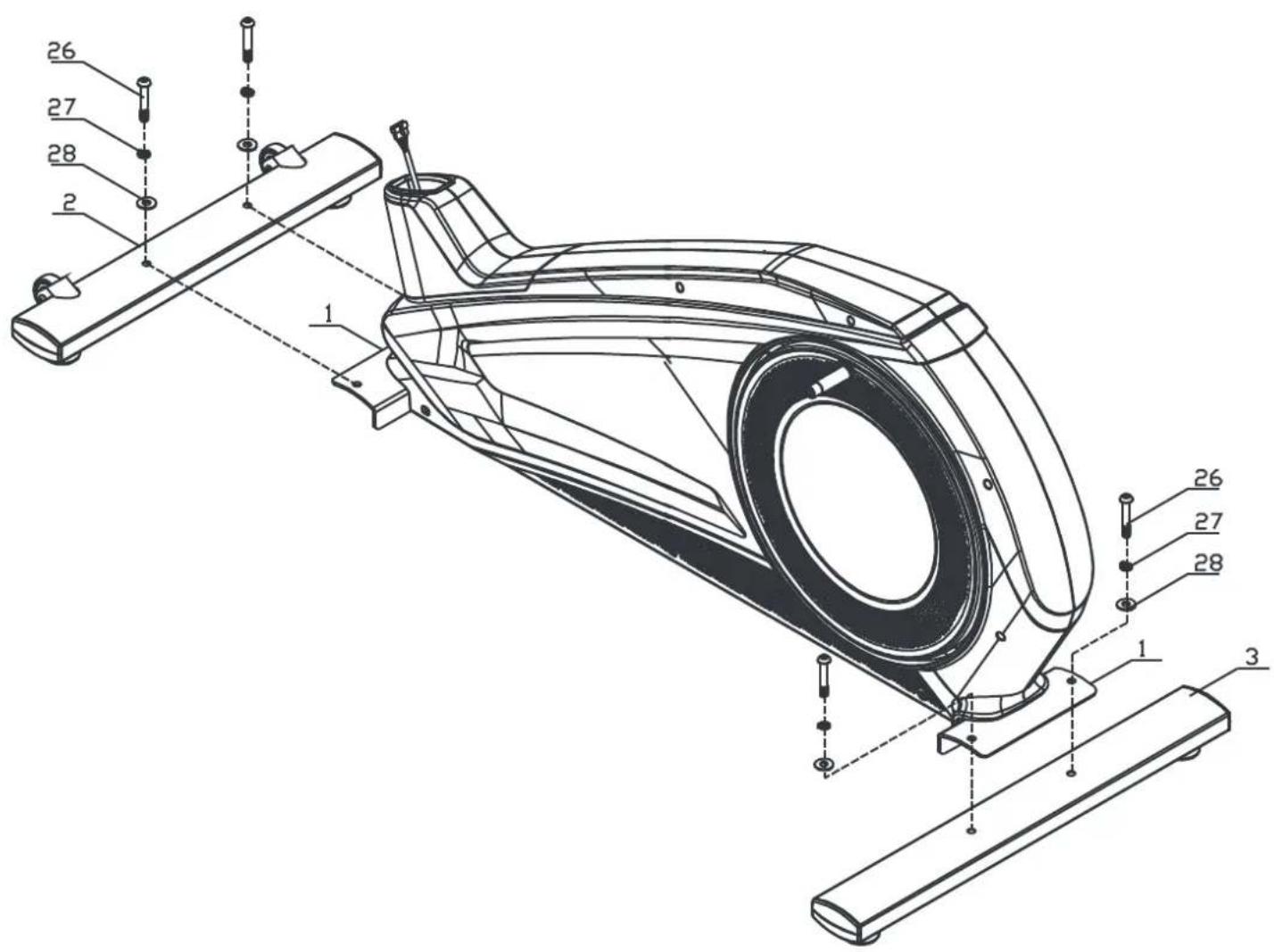

Schritt 1.2: Montage des hinteren Standrohres

Befestigen Sie das hintere Standrohr (3) mit zwei Inbusschrauben M10x60 (26), zwei Federscheiben ∅10 (27) und zwei Unterlegscheiben, gebogen ∅10.5 (28) an der hinteren Aufnahme des Basisrahmens (1).

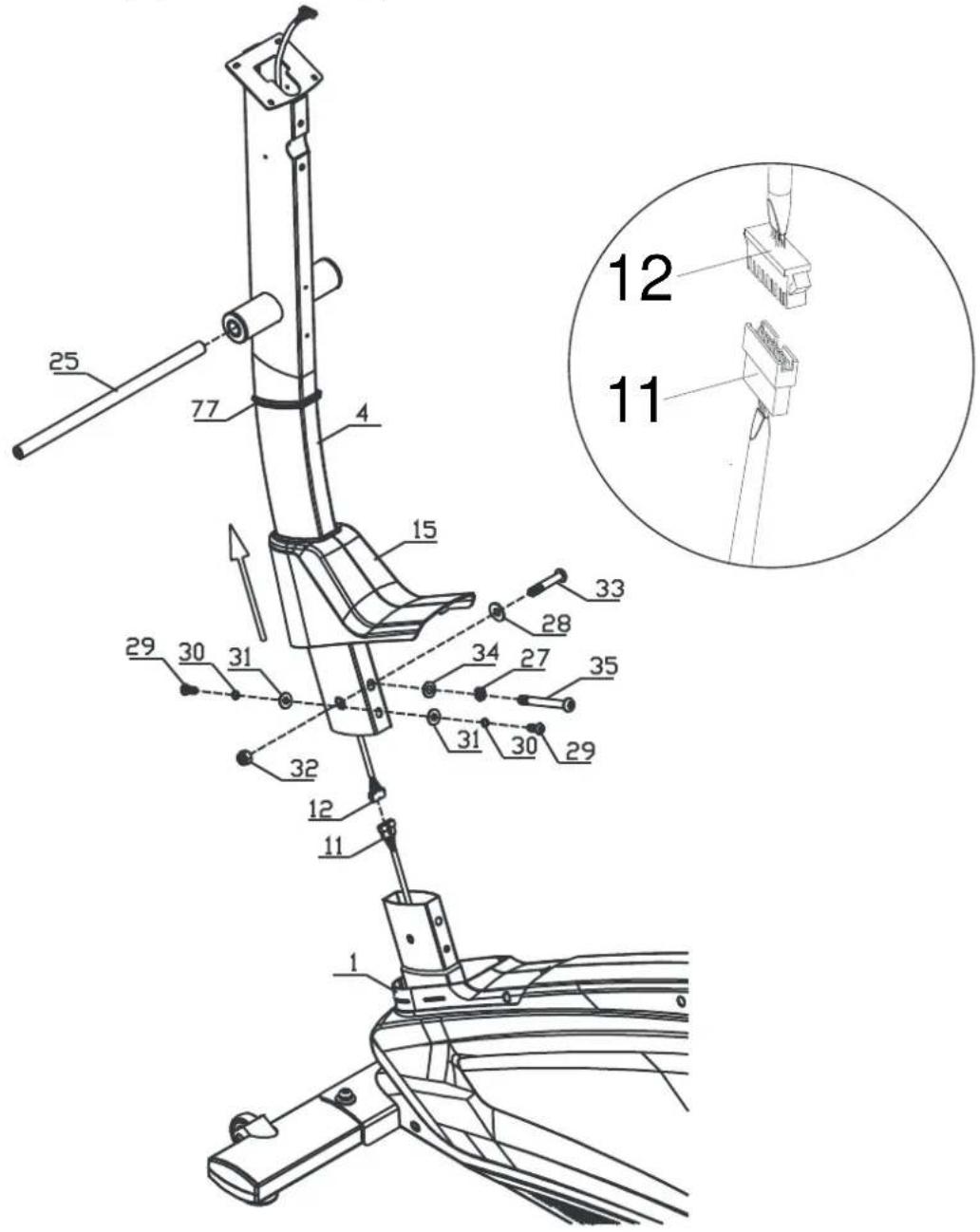

Schritt 2: Montage des Lenkerschaftes

Schieben Sie das Abdeckungsband (77) und die Lenkerschaftsabdeckung (15) von unten auf den Lenkerschaft (4). Achten Sie hierbei unbedingt auf die korrekte Ausrichtung der Abdeckung (15).

Verbinden Sie das Kabel (12), das unten aus dem Lenkerschaft (4) ragt mit dem Kabel (11), das aus der Lenkerschaftsaufnahme des Basisrahmens (1) ragt.

Setzen Sie nun den Lenkerschaft (4) in die Aufnahme des Basisrahmens (1) ein. Befestigen Sie diesen dann seitliche mit einer Inbusschraube M10x55 (33), einer Wellscheibe ∅10.5 (28) und einer Sicherungsmutter M10 (32). Von vorne und an der unteren, hinteren Bohrung befestigen Sie ihn je mit einer Inbusschraube M8x20 (29), einer Federscheibe ∅8 (30) und einer Unterlegscheibe ∅8.5x∅20 (31). An der oberen, hinteren Bohrung befestigen Sie ihn mit einer Inbusschraube M10x95 (35), einer Federscheibe ∅10 (27) und einer Unterlegscheibe ∅10 (34).

ACHTUNG:

Achten Sie beim Einsetzen und Befestigen des Lenkerschaftes (4) unbedingt drauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Tipp:

Setzen Sie erst alle Schrauben mit Unterlegscheiben und Muttern in die entsprechenden Gewindebohrung ein und ziehen Sie diese nur leicht an. Ziehen Sie alle Schrauben erst dann fest an, wenn diese passgenau sitzen.

Schieben Sie nun die Lenkerschaftsabdeckung (15) und das Abdeckungsband (77) nach unten, bis beide passgenau sitzen. Setzen Sie dann die Querachse (25) im Lenkerschaft (4) ein.

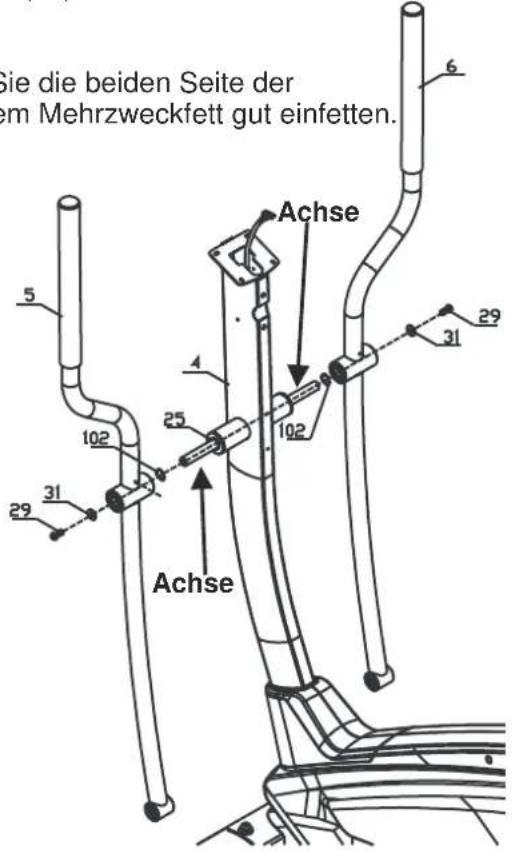

Schritt 3: Montage der Pendelrohre

Schieben Sie eine Wellscheibe ∅17 (102) auf die rechte Seite der Achse (25) und Sie dann das rechte Pendelrohr (6) auf die rechte Seite der Achse (25). Befestigen Sie das rechte Pendelrohr (6) mit einer Unterlegscheibe ∅8.5x∅20 (31) und einer Inbusschraube M8x20 (29). Verfahren Sie dann ebenso mit dem linken Pendelrohr (5).

Tipp:

Einen optimalen Gleichlauf sowie Laufruhe erhalten Sie, wenn Sie die beiden Seite der Achse (25) vor der Montage der Pendelrohre mit handelsüblichem Mehrzweckfett gut einfetten.

Sie die beiden Seite der em Mehrzweckfett gut einfetten. Achse 6 5 4 25 102 31 29 31 Achse

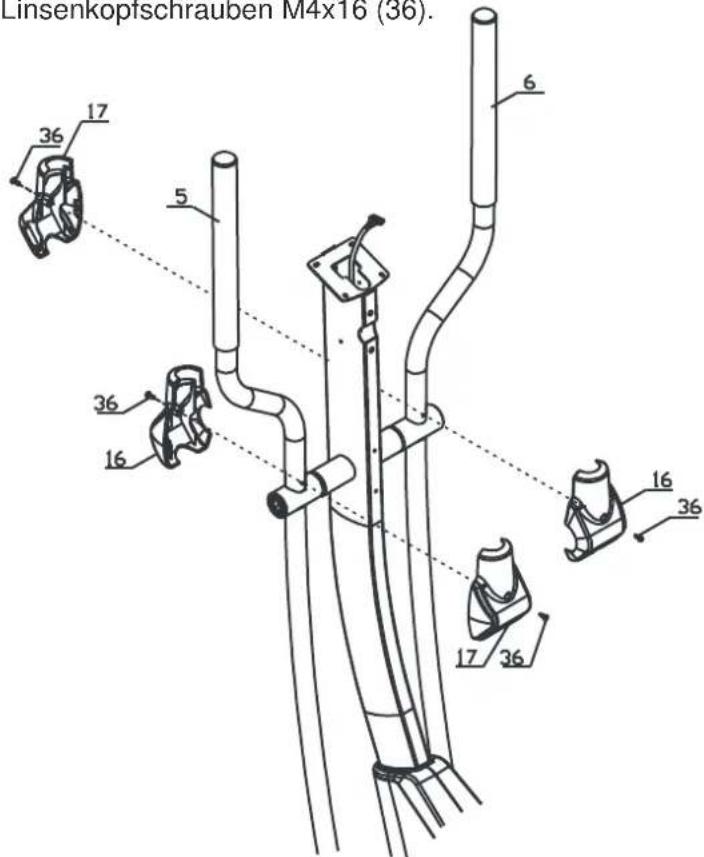

Schritt 4: Montage der Pendelrohr-Abdeckungen

Befestigen Sie die Pendelrohrabdeckungen (16/17) an den beiden Pendelrohren (5/6). Verwenden Sie hierzu je zwei Linsenkopfschrauben M4x16 (36).

Linsenkopischrauben M4x16 (36).

Montage

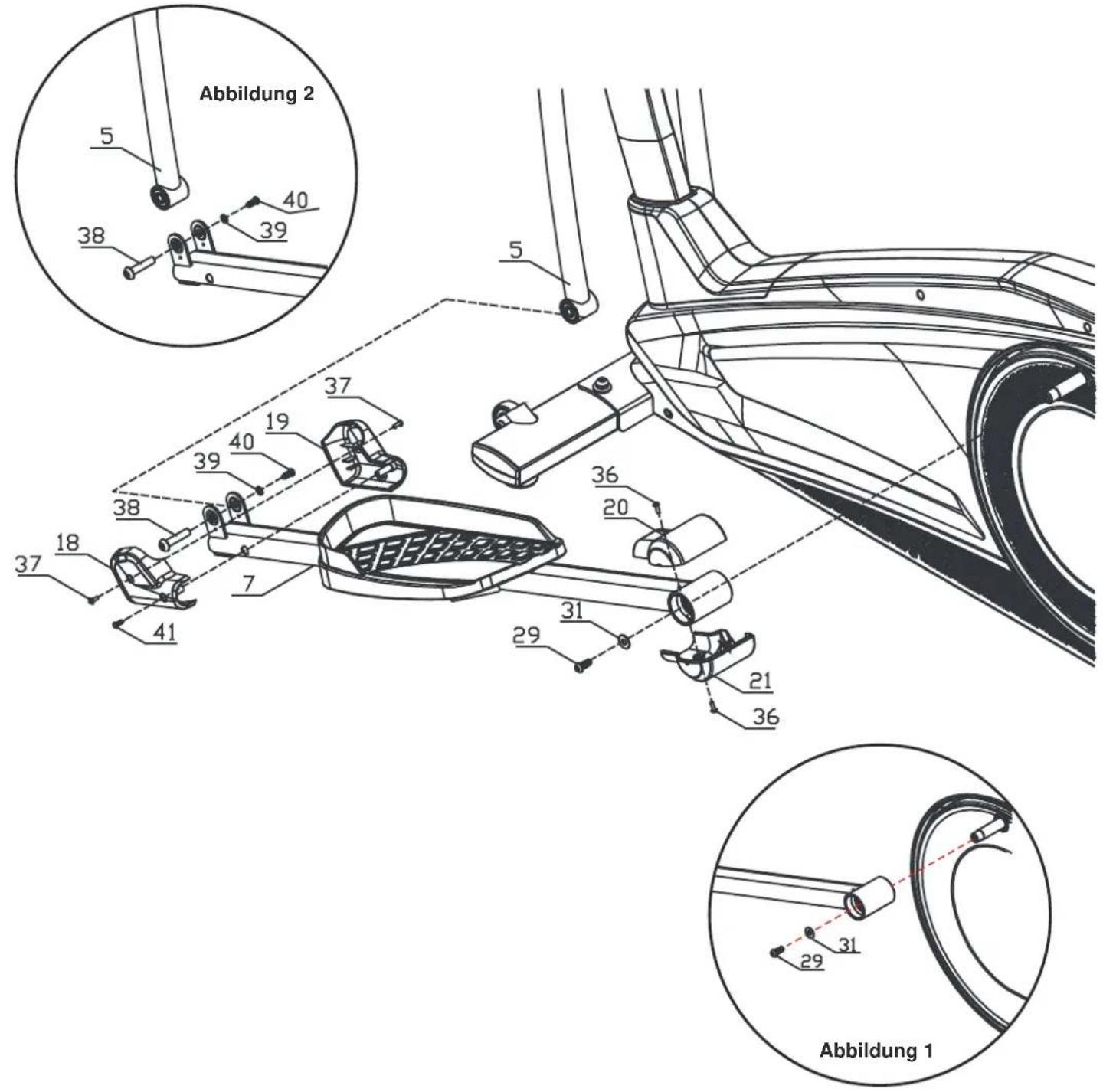

Schritt 5: Montage der Pedalrohre

Schieben Sie die hintere Aufnahme des linken Pedalrohrs (7) auf die kleine Achs an der Antriebsscheibe des Basisrahmens. Befestigen Sie diese mit einer Unterlegscheibe ∅8.5x∅20 (31) und einer Inbusschraube M8x20 (29) - Abbildung 2.

Tipp:

Bevor Sie das Pedalrohr auf die kleine Achse der Antriebscheibe schieben, fetten Sie die Achse mit handelsüblichem Mehrzweckfett ein.

Verbinden Sie dann die vordere Aufnahme des linken Pedalrohrs (7) mit dem unteren Ende des linken Pendelrohrs (5). Verwenden Sie hierzu eine Hohlschraube M6x20, eine Unterlegscheibe ∅6 (39) und eine Inbusschraube M6x15 (40).

Befestigen Sie nun die hinteren Pedalrohrabdeckungen (20-oben/21-unten) mit je einer Linsenkopfschraube M4x16 (36) am hinteren Ende, des linken Pedalrohrs (7).

Befestigen Sie jetzt die vorderen Pedalrohrabdeckungen (18-links/19-rechts) mit je einer Linsenkopfschraube M4x10 (37), sowie die linke Abdeckung (18) mit einer Blechschraube ∅4x16 (41) am vorderen Ende, des linken Pedalrohrs (7).

Verfahren Sie dann ebenso mit dem rechten Pedalrohr.

Abbildung 2 5 40 38 39 37 5 36 20 38 19 39 36 37 18 41 7 31 29 21 36 29 31 Abbildung 1

Montage

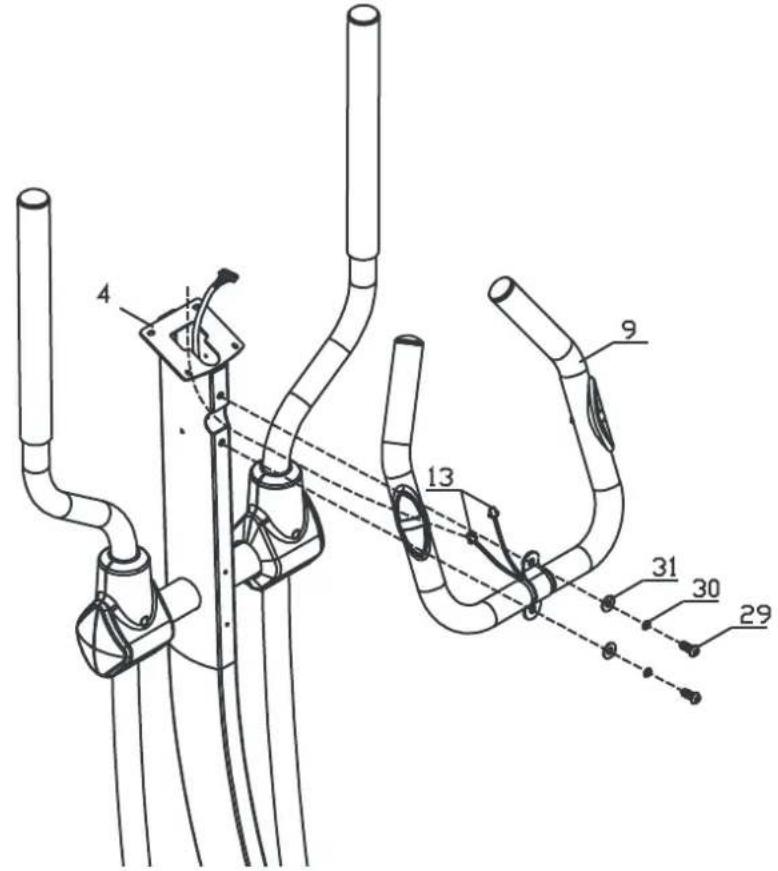

Schritt 6: Montage des festen Handgriffs

Führen Sie die Kabel der Handpulsmessung (13), die sich am festen Hangriff (9) befinden durch die Öffnung, die sich vorne am Lenkerschaft (4) befindet (zwischen den beiden Gewindebohrungen) nach oben aus dem Lenkerschaft (4) wieder heraus.

Befestigen Sie dann den festen Handgriff (9) mit zwei Unterlegscheiben ∅8.5x∅20 (31), zwei Federscheiben ∅8 (30) und zwei Inbusschrauben M8x20 (29) am Lenkerschaft (4).

ACHTUNG:

Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder beschädigen.

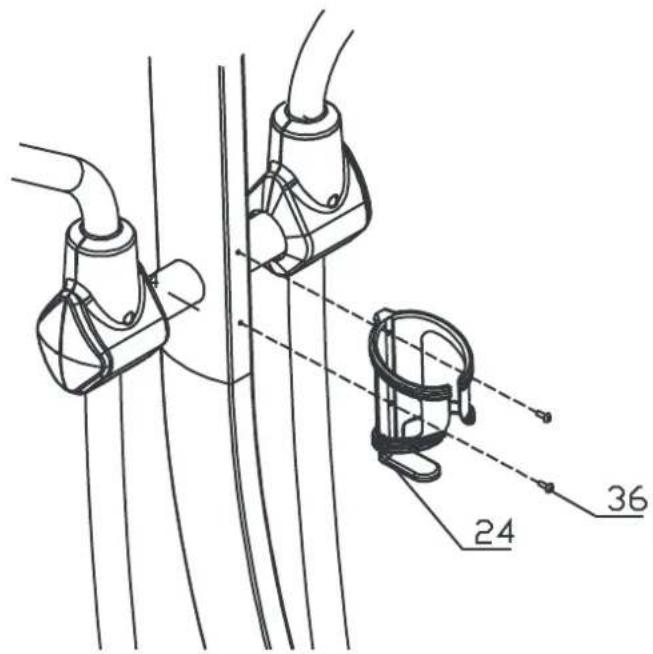

Schritt 7: Montage des Flaschenhalters

Befestigen Sie den Flaschenhalter (24) mit zwei Linsenkopfschrauben M4x16 (36) am Lenkerschaft (4).

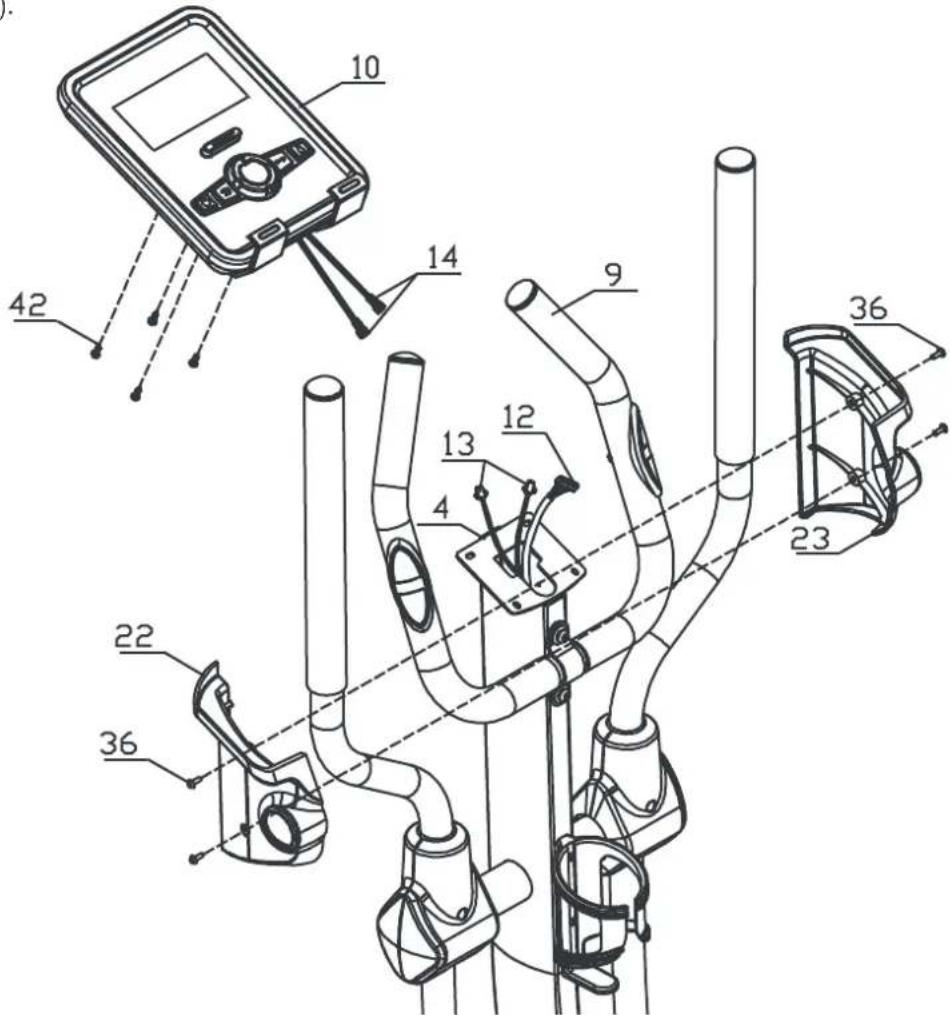

Schritt 8: Montage des Cockpits

Lösen Sie die vier, auf der Rückseite des Cockpits (10) bereits vormontierten Linsenkopfschrauben M5x10 (42).

Verbinden Sie dann die Kabel der Pulsmessung (14), die aus dem Cockpit (10) ragen mit den Kabeln der Pulsmessung die aus dem Lenkerschaft (4) ragen.

Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung identische Verbindungen haben. Die Reihenfolge des Anschlusses spielt hierbei keine Rolle.

Schließen Sie dann das Cockpitkabel (12), das aus dem lenkerschaft (4) ragt direkt an der Rückseite des Cockpits (10) an. Befestigen Sie dann das Cockpit (10) mit den vier zuvor gelösten Linsenkopfschrauben (B17) am Cockpithalter des festen Handgriffs (A16).

ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

Befestigen Sie nun noch die beiden unteren Cockpitabdeckungen (22-links/23-rechts) mit je zwei Linsenkopfschrauben M4x16 (36) am Lenkerschaft (4).

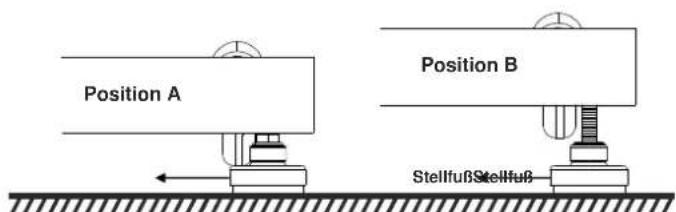

Schritt 9: Bodenhöhenausgleich

Stellen Sie sicher, dass Ihr Trainingsgerät immer eben steht. Um kleinere Bodenunebenheiten oder Bodenneigungen ausgleichen zu können befinden sich rechts und links am vorderen und hinteren Standrohr, sowie am Gleitrahmen Stellfüße für den Bodenhöhenausgleich. Um einen ebenen Stand des Gerätes zu ermöglichen drehen Sie zuerst alle Stellfüße auf die niedrigste Position (Position A). Justieren Sie nun bei Bedarf die Stellfüße so, dass das Trainingsgerät eben und stabil steht.

Sollte der Justierradius des Bodenhöhenausgleichs nicht ausreichen um einen sicheren Stand des Trainingsgerätes zu ermöglichen, so überprüfen Sie bitte die Oberfläche des Standortes. Falls nötig wählen Sie einen anderen Standort, an dem ein sicherer und ebener Stand des Trainingsgerätes gewährleistet ist.

Position A Position B Stellfuß Stellfuß

Transport, Standort & Lagerung

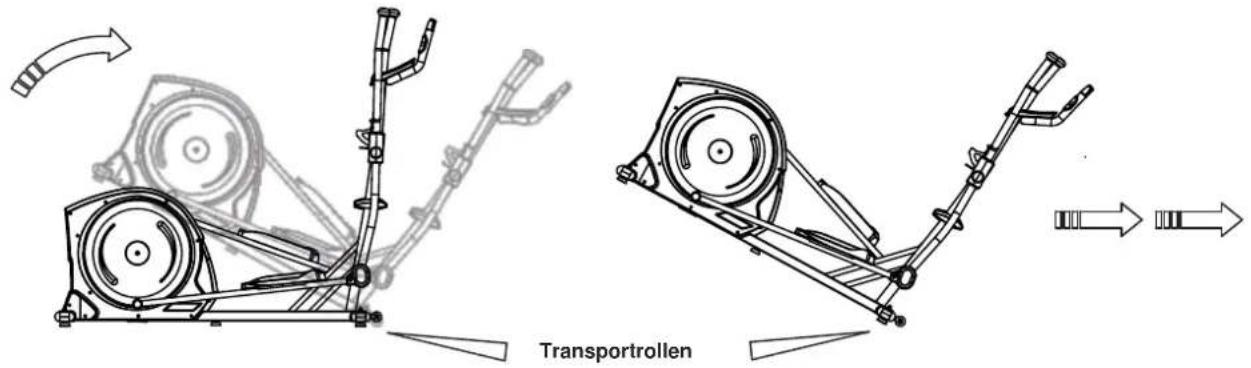

Transport

Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich an das hintere Ende des Gerätes und greifen mit beiden Händen das hintere Querrohr. Heben Sie nun das Trainingsgerät soweit nach oben an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. Nun können Sie das Trainingsgerät über die Transportrollen einfach an die gewünschte Position schieben. Achten Sie beim Anheben, Transportieren und Absetzen immer darauf, dass Sie einen festen und sicheren Stand haben.

Dieses Trainingsgerät wurde für die ausschließliche Nutzung in trockenen, wohltemperierten Innenbereichen konzipiert. Die Nutzung bzw. die Lagerung in Feucht- bzw. Nassbereichen, wie Sauna, Schwimmbad, etc. und in Freibereichen, wie Balkon, Terrasse, Garten, Garage, etc. ist ausgeschlossen. An diesen Standorte kann es aufgrund der dort meist herrschenden hohen Luftfeuchtigkeit und niedrigen Temperaturen zu Defekten an der Elektronik, Korrosion und Rost kommen. Für Beschädigungen dieser Art bestehen keinerlei Gewährleistungsansprüche. Als Stand- und/oder Lagerort Ihres Trainingsgerätes wählen Sie bitte eine trockene, ebene und wohltemperierte Trainings- bzw. Lagerfläche. Achten Sie in Ihrem eigenen Sinne auch darauf, dass der Trainingsort während des Trainings ausreichend belüftet ist, um eine optimale Sauerstoffversorgung zu ermöglichen. Bevor Sie Ihr Trainingsgerät nach längerem Nichtgebrauch wieder in Betrieb nehmen, vergewissern Sie sich unbedingt zuvor ob alle Befestigungsteile fest und sicher sitzen.

Pflege, Reinigung & Wartung

⚠️ ACHTUNG

Bevor Sie mit Reinigungs-, Wartungs- und/oder Reparaturarbeiten beginnen, muss das Trainingsgerät komplett vom Stromnetz getrennt sein Dies ist erst dann der Fall, wenn das Netzkabel von der Steckdose und dem Trainingsgerät getrennt wurde. Ziehen Sie daher zuerst den Netzstecker aus der Steckdose und trennen Sie dann das Netzkabel vom Trainingsgerät. Das Netzkabel darf erst dann wieder an das Trainingsgerät und das Stromnetz angeschlossen werden, wenn alle Arbeiten vollständig beendet wurden und der einwandfreie Trainingszustand des Gerätes wieder hergestellt wurde.

Reinigung

Reinigen Sie Ihr Trainingsgerät nach jeder Trainingseinheit. Benutzen Sie hierzu ein feuchtes Tuch und Seife. Verwenden Sie auf keinen Fall Lösungsmittel. Das regelmäßige Reinigen trägt maßgeblich zum Erhalt und Langlebigkeit Ihres Trainingsgerätes bei. Aufgrund der chemischen Zusammensetzung von Körperschweiß ist dieser bei nicht sofortiger Entfernung/Reinigung die Hauptursache für Korrosion (Rost). Überprüfen Sie daher nach jeder Trainingseinheit, ob Körperschweiß und/oder andere Flüssigkeiten mit dem gerät in Kontakt gekommen sind. Ist dies der Fall müssen die betroffenen Bauteile/Gehäuseteile gereinigt werden.

Bitte beachten:

Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind, werden in keinem Fall durch die Gewährleistung abgedeckt.

Achten Sie auch während des Trainings darauf, dass keine Flüssigkeit in das Trainingsgerät oder den Computer eindringen kann.

Wartung

Überprüfung des Befestigungsmaterials

Prüfen Sie mindestens 1x im Monat den festen Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Schmierung der Achsen am Lenkerschaft und an den Antriebsscheiben

Die beiden am Lenkerschaft befindlichen Querachsen, sowie die Achsen an den großen Antriebsscheiben sollten 1x alle 6 Monate mit Mehrzweckfett gut eingeschmiert werden.

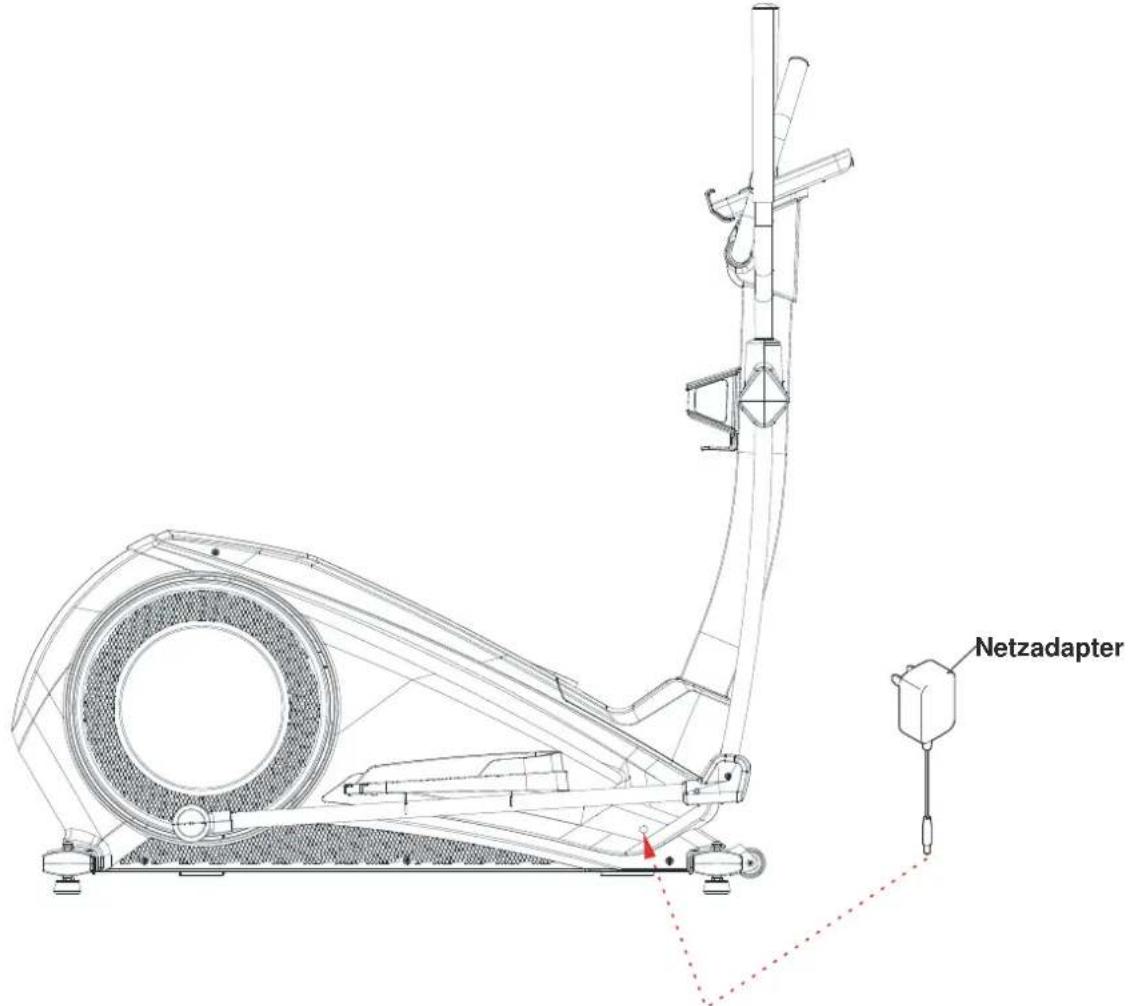

Netzanschluss

Netzadapter

Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzadapters in die, sich an der rechten Vorderseite des Basisrahmens befindliche Anschlussbuchse ein. Verbinden Sie dann den Netzadapter (D08) mit einer Steckdose.

⚠️ ACHTUNG

Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen, so muss dies den Richtlinien des VDE entsprechen.

Anschließen des Gerätes

ACHTUNG:

Bevor Sie den Netzadapter an das Gerät anschließen prüfen Sie unbedingt jedes Mal, dass es sich um den im Lieferumfang des Gerätes enthaltenen Netzadapter handelt.

Bei der Verwendung eines anderen Netzadapters kann es zu Beschädigungen der elektronischen Bauteile des Gerätes kommen, für die der Hersteller keine Haftung übernehmen kann.

Verbinden Sie immer zuerst das Netzkabel mit dem Trainingsgerät, bevor Sie es mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Verbinden Sie das Netzkabel zuerst mit dem Trainingsgerät und dann mit der Steckdose. Nun schaltet sich das Cockpit automatisch ein. Sollte das Trainingsgerät bereits mit dem Stromnetz verbunden sein, sich das Cockpit aber im Stand-By-Modus befinden, so aktivieren Sie das Cockpit durch Drücken einer beliebigen Taste oder durch das Bewegen der Pedale.

Ausschalten des Gerätes

Bei einer Inaktivität von mehr als 4 Minuten schaltet das Cockpit automatisch in den Stand-By-Modus.

Sobald Sie Ihr Training beendet haben sollten Sie in jedem Fall das Trainingsgerät vom Stromnetz trennen.

Ziehen Sie hierzu immer zuerst das Netzkabel aus der Steckdose und entfernen Sie dann den Netzstecker.

Netzadapter

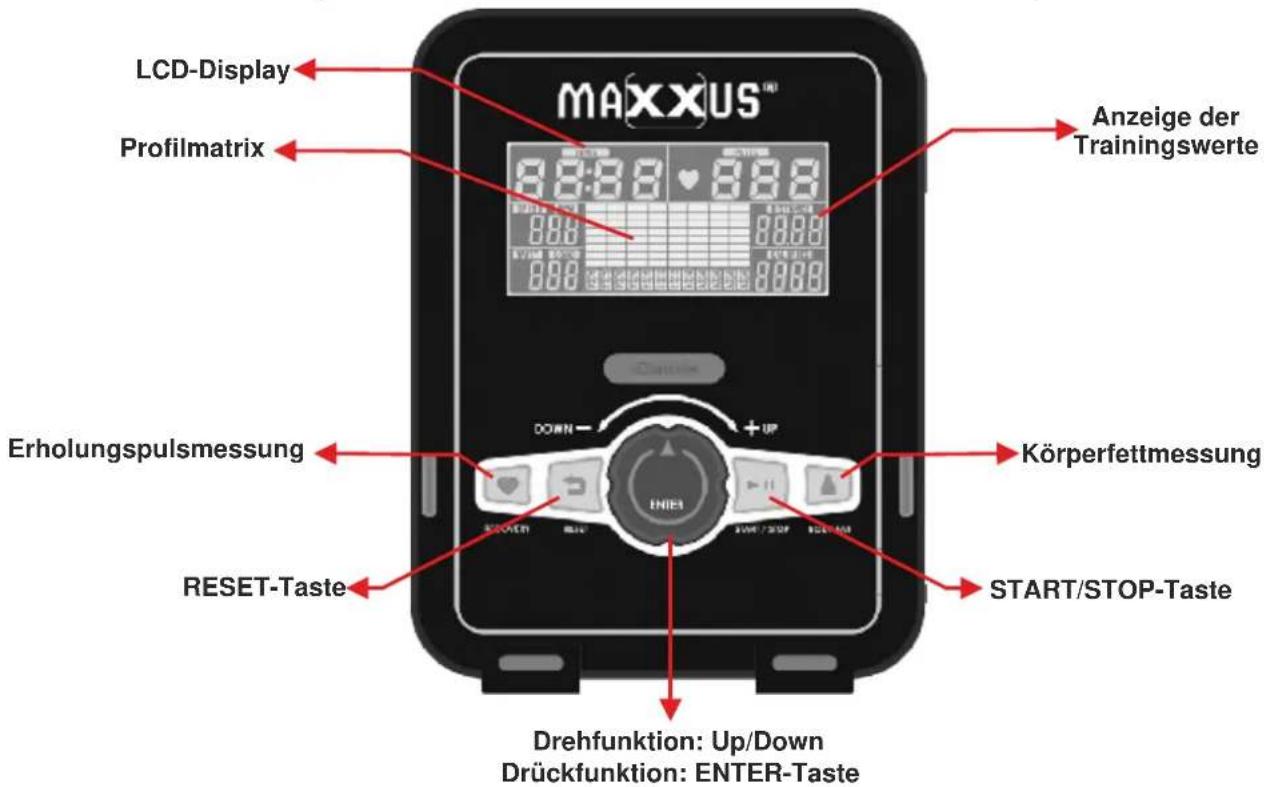

Cockpit

MAXXUS® LCD-Display Profilmatrix Anzeige der Trainingswerte 8:8:88 8:88 8:88 8:88 8:88 8:88 8:88 8:88 DOWN- + UP Körperfettmessung Erholungspulsmessung RESET-Taste START/STOP-Taste Drehfunktion: Up/Down Drückfunktion: ENTER-Taste

SPEED - Geschwindigkeit in km/h

Dieser Wert zeigt die aktuelle Trainingsgeschwindigkeit von 0,1 bis maximal 99,9 km/h.

RPM - Pedalumdrehung pro Minute

Dieser Wert zeigt die Pedalumdrehungen pro Minute von 0 bis maximal 999 RPM an.

Die Werte für SPEED und RPM werden im Wechsel im gleichen Anzeigefenster abgebildet.

TIME - Trainingszeit

Dieser Wert zeigt die bisher absolvierte Trainingszeit des aktuellen Trainings von 0:00 bis maximal 99:59 Minuten an. Vorgabemöglichkeit von 5:00 bis 99:00 Minuten.

PULSE - Anzeige der Puls- bzw. Herzfrequenz

Bei Nutzung der Handpulssensoren-Anzeige der aktuellen Pulsfrequenz

Bei Nutzung eines uncodierten Brustgurtes*** -Anzeige der aktuellen Herzfrequenzfrequenz

DISTANCE - Trainingsstrecke

Dieser Wert zeigt die bisher absolvierte Trainingsstrecke des aktuellen Trainings von 0,0 bis maximal 99,99 Kilometern an. Vorgabemöglichkeit von 0.0 bis 99,90 Kilometern.

CALORIES - Kalorienverbrauch\*

Dieser Wert zeigt den bisher verbrauchten Kalorien des aktuellen Trainings von 0 bis maximal 9.999 Kalorien an. Vorgabemöglichkeit von 0 bis 9.990 Kalorien.

WATT - Leistung in Watt\*\*

Dieser Wert zeigt die aktuelle Leistung in Watt an.

LOAD - Bremsstufe

Zeigt die aktuell gewählte Bremsstufe an.

Die Werte für WATT und LOAD werden im Wechsel im gleichen Anzeigefenster abgebildet.

\*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

\*\*Hinweis zur Wattleistung

Da es sich bei diesem Trainingsgerät um ein für nichttherapeutische Zwecke geeignetes gerät handelt, ist der angezeigt Wattwert kein geeichter, sondern nur an angenäherter Richtwert.

***nicht im Lieferumfang enthalten.

Cockpit

Tastatur

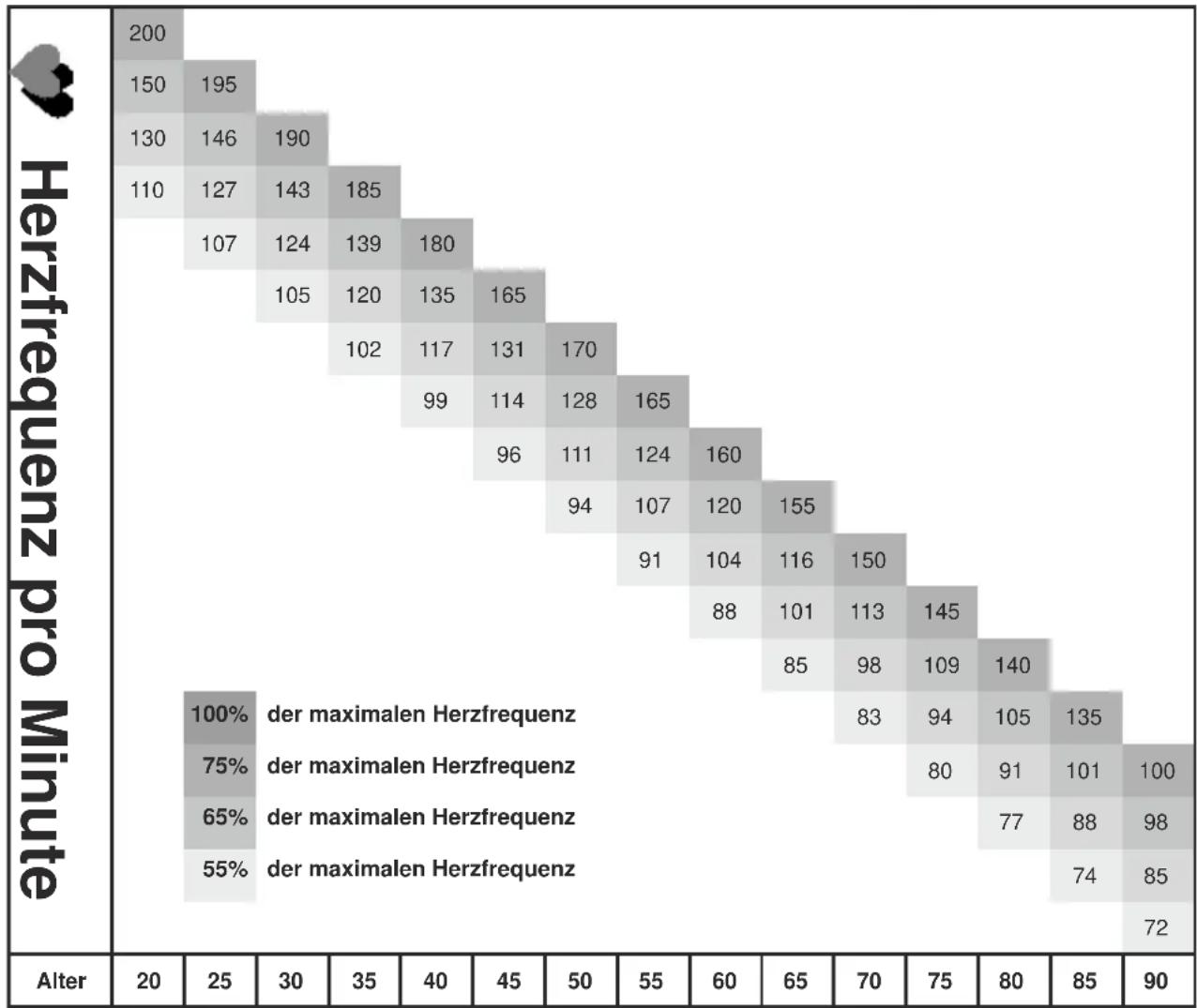

RECOVERY

Taste zur Messung des Erholungspulses

BODY FAT

Taste zur Messung des Körperfettanteils in %

▲▼ Kontrolltasten (Drehfunktion)

Die Kontrolltasten dienen während der Programmierung zur Auswahl und Eingabe von Trainingswerten. Währen des Trainings dienen sie zur Veränderung der Bremsstufen.

ENTER- Taste (Drückfunktion)

Taste zur Bestätigung von Eingaben

START/STOP-Taste

START-Funktion:

Durch Drücken der Taste wird das gewählte Training gestartet. Wenn das Training unterbrochen wurde (Pausefunktion) wird es durch Drücken der Taste wieder aufgenommen.

PAUSE-Funktion:

Durch Drücken der Taste während des Trainings wird das aktuelle Training angehalten.

RESET-Taste

Taste zum Zurücksetzen aller Werte auf „Null“. Hierzu muss die Taste ca. 2 Sekunden lange gedrückt werden.

Anschließen des Gerätes

Verbinden Sie immer zuerst den Netzadapter mit dem Trainingsgerät, bevor Sie das Netzkabel mit einer Steckdose verbinden. Wenn Sie Ihr Trainingsgerät vom Stromnetz trennen wollen, ziehen Sie immer zuerst das Netzkabel aus der Steckdose.

Einschalten des Gerätes

Sobald das Trainingsgerät mit dem Stromnetz verbunden ist schaltet sich das Cockpit automatisch ein. Befindet sich das Cockpit im Stand-By-Modus schalten Sie es durch einmaliges Drücken einer beliebigen Taste ein.

Stand-By Modus

Ca. vier Minuten nach Trainingsende schaltet das Cockpit automatisch in den Stand-By Modus. Durch Drücken einer beliebigen Taste wird das Cockpit wieder aktiviert.

Ausschalten des Gerätes

Um das Trainingsgerät komplett auszuschalten ziehen Sie den Netzadapter aus der Steckdose und trennen dann den Netzadapter vom Gerät. Um das Gerät gegen Missbrauch von Unbefugten zu schützen sollten Sie den Netzadapter immer getrennt vom Trainingsgerät aufbewahren. Stellen Sie sicher, dass der Netzadapter nicht vertauscht werden kann und irrtümlich ein anderer, nicht zum Gerät passender Netzadapter angeschlossen wird. Dies kann zu Beschädigung der Elektronik führen.

Benutzereinstellung

Nachdem das Cockpit eingeschalten wurde erscheint "USER" und „U1" im Display. Es stehen 4 Nutzerprofile U1\~U4 zur Verfügung.

Auswahl des Nutzerprofils

Wählen Sie durch Drehen des Drehknopfes ▲▼ das gewünschte Nutzerprofil aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe des Geschlechts

Im Display erscheint „SEX“.

Wählen Sie durch Drehen des Drehknopfes ▲▼ Ihr Geschlecht aus. Hierbei steht „FEMALE“ für weiblich und „MALE“ für männlich. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe des Alters

Im Display erscheint „AGE“.

Geben Sie durch Drehen des Drehknopfes ▲▼ Ihr Alter ein, hierbei sind Eingaben von 10\~99 Jahre möglich. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Cockpit

Eingabe der Körpergröße

Im Display erscheint „HEIGHT“.

Geben Sie durch Drehen des Drehknopfes ▲▼ Ihre Körpergröße ein, hierbei sind Eingaben von 100\~200 cm möglich. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Eingabe des Körpergewichtes

Im Display erscheint „WEIGHT“.

Geben Sie durch Drehen des Drehknopfes ▲▼ Ihr Körpergewicht ein, hierbei sind Eingaben von 20\~150 kg möglich. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Nachdem Sie die Eingabe des Körpergewichts durch Drücken der ENTER-Taste bestätigt haben wechselt das Display automatisch in das Trainingsmenü. Im Display erscheint „MANUAL“

Wenn Sie bereits ein Benutzerprofil angelegt haben, so wählen Sie dies, sobald Sie das Cockpit eingeschaltet haben durch Drehen des Drehknopfes ▲▼ aus. Dann werden die Angaben für Geschlecht, Alter, Körpergröße und Körpergewicht abgefragt. Sind die Daten noch korrekt so bestätigen Sie diese jeweils durch Drücken der ENTER-Taste. Haben sich Daten, wie z. B. das Gewicht oder das Alter geändert, so ändern Sie diese entsprechend durch Drehen des Drehknopfes ▲▼ ab und bestätigen Sie diese dann ebenfalls durch Drücken der ENTER-Taste.

Quick-Start

Drücken Sie nach Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten direkt die START/STOP-Taste.

Die Trainingszeit beginnt automatisch zu laufen und Sie können mit dem Training direkt beginnen.

Durch Drehen des Drehknopfes ▲▼geben Sie die gewünschte Bremsstufe von 1 bis 16 ein und können diese auch während des Trainings jederzeit verändern.

Da bei diesem Training keine Zielwerte vorgegeben werden können, muss das Training vom Benutzer selbstständig beendet werden.

Schritt 1: Programmauswahl

Wählen Sie, nach der Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten, durch Drehen des Drehknopfes▲▼ das Programm „MANUAL“ aus und bestätigen Ihre Auswahl dann durch Drücken der Enter-Taste.

Schritt 2: Trainingszielvorgaben

Sie haben nun die Möglichkeit drei verschiedene Trainingszielwerte vorzugeben:

2.1 Trainingszeit

Im Display blinkt der Wert für Zeit (TIME). Geben Sie durch Drehen des Drehknopfes ▲▼ die gewünschte Trainingszeit bis maximal 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

2.2 Trainingsstrecke

Im Display blinkt der Wert für Strecke (DISTANCE). Geben Sie durch Drehen des Drehknopfes ▲▼ die gewünschte Trainingsstrecke bis maximal 99.90 Kilometer vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

2.3 Kalorienverbrauch

Im Display blinkt der Wert für Kalorien (DCALORIES). Geben Sie durch Drehen des Drehknopfes ▲▼ den gewünschten Kalorienverbrauch bis maximal 9.990 Kalorien vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

HINWEIS:

Es ist nicht sinnvoll mehr als ein Trainingsziel vorzugeben. Daher sollten Sie sich für eines der drei möglichen Trainingsziele vor Ihrem Training entscheiden. Geben Sie dann nur den Wert für das gewünschte Trainingsziel vor. Bei den beiden anderen Werten bestätigen Sie die „00:00“ durch drücken der ENTER-Taste.

Schritt 3: Trainingsstart

Drücken die START-Taste um das Training zu beginnen.

Durch Drehen des Drehknopfes ▲▼ können Sie während des Trainings die Belastungsstufe von Level 1 bis 16 wählen und verändern.

Das Training endet automatisch nach Ablauf des vorgegebenen Trainingsziels.

Trainingsprofile P01 \~ P12 (PROGRAM)

Schritt 1: Programmauswahl

Wählen Sie, nach der Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten, durch Drehen des Drehknopfes ▲▼ das Programm „PROGRAM“ aus und bestätigen Ihre Auswahl durch Drücken der Enter-Taste.

Schritt 2: Auswahl des Trainingsprofils

Wählen Sie durch Drehen des Drehknopfes ▲▼ das gewünschte Trainingsprofil P01 \~ P12 aus und bestätigen Ihre Auswahl durch Drücken der Enter-Taste.

Schritt 3: Vorgabe der Trainingszeit

Im Display blinkt der Wert für Zeit (TIME). Geben Sie durch Drehen des Drehknopfes ▲▼ die gewünschte Trainingszeit bis maximal 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Trainingsstart

Drücken die START-Taste um das Training zu beginnen.

Durch Drehen des Drehknopfes ▲▼ können Sie während des Trainings das Belastungsniveau des gewählten Trainingsprofils Ihrem aktuellen Fitnesszustand individuell anpassen und verändern.

Das Training endet automatisch nach Ablauf der vorgegebenen Trainingszeit.

	Segment 1	Segment 2	Segment 3	Segment 4	Segment 5	Segment 6	Segment 7	Segment 8	Segment 9	Segment 10
Programm 1	1	1	3	3	4	4	5	5	4	5
Programm 2	1	3	5	1	3	5	1
Programm 3	1	2	3	4	5	1	2	3	4	5
Programm 4	1	1	1	2	2	3	3	4	4	3
Programm 5	1	1	1	2	2	3	3	3	4
Programm 6	1	1	1	1	2	2	2	3	3
Programm 7	1	1	3	3	1	1	5	1	1	3
Programm 8	1	1	2	2	3	3	3	3	4	4
Programm 9	1	1	2	2	1	1	3	3	2	2
Programm 10	1	1	1	1	1	2	2	2	2	2
Programm 11	1	1	1	3	3	3	3	3	3
Programm 12	1	1	5	5	1	1	5	5	1	1

	Segment 11	Segment 12	Segment 1	Segment 1	Segment 15	Segment 16	Segment 17	Segment 18	Segment 19	Segment 20
Programm 1	5 4 5 5 4	4 3 3 1 1
Programm 2	3 5 1 3 5	1 3 5 1 1
Programm 3	1 2 3 4 5	1 2 3 4 5
Programm 4	3 5 5 5 3	3 2 2 1 1
Programm 5	4 4 5 5 4	4 4 4 1 1
Programm 6	3 3 4 4 4	4 5 5 5 5
Programm 7	3 1 1 5 1	1 3 3 1 1
Programm 8	4 4 3 3 3	3 2 2 1 1
Programm 9	2 4 4 4 3	3 5 5 3 3
Programm 10	5 5 5 5 5	3 3 3 3 3
Programm 11	1 1 1 5 5	5 5 5 1 1
Programm 12	5 5 1 1 5	5 1 1 5 5

Eigenes Trainingsprofil (USER)

Schritt 1: Programmauswahl

Wählen Sie, nach der Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten, durch Drehen des Drehknopfes ▲▼ das Programm „USER“ aus und bestätigen Ihre Auswahl dann durch Drücken der Enter-Taste.

Schritt 2: Segmentvorgabe

Das erste Segment des Trainingsprofils blinkt. Geben Sie nun durch Drehen des Drehknopfes ▲▼ die gewünschte Bremsstufe von 1 bis 32 für dieses Segment vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste. Jetzt blinkt das zweite Segment. Im Ganzen besteht das Trainingsprofil aus 20 Segmenten. Bearbeiten Sie alle Segmente in gleicher Weise, wie bei Segment 1 beschrieben.

Schritt 3: Vorgabe der Trainingszeit

Im Display blinkt der Wert für Zeit (TIME). Geben Sie durch Drehen des Drehknopfes ▲▼ die gewünschte Trainingszeit bis maximal 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingsstart

Durch Drücken der START-Taste beginnen Sie mit dem Training.

Das erstellte Profil wird jetzt gespeichert und kann bei der nächsten Trainingseinheit erneut absolviert werden.

Cockpit

Herzfrequenzgesteuertes Training (H.R.C.)

Bei diesen Programme handelt es sich um Trainingsprogramme bei denen das Cockpit in Abhängigkeit zur, vom Benutzer definierten Zielherzfrequenz den Bremswiderstand selbstständig reguliert. Da hierzu das Cockpit auf permanente und genaue Datenübermittlung der Herzfrequenz angewiesen ist, ist die Nutzung dieser Programme nur mit einem Sende-Brustgurt möglich. Dieser ist nicht im Lieferumfang enthalten.

Schritt 1: Programmauswahl

Wählen Sie, nach der Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten, durch Drehen des Drehknopfes ▲▼ das Programm „HRC“ aus und bestätigen Ihre Auswahl durch Drücken der Enter-Taste.

Schritt 2: Zielpulsvorgabe

Sie haben nun die Möglichkeit zwischen vier verschiedene Zielpulswerten durch Drehen des Drehknopfes ▲ ▼ zu wählen:

HRC 55 Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 55% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

HRC 75 Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 75% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

HRC 90 Basierend auf Ihrem Alter und der im Kapitel „Herzfrequenzmessung“ vorgestellten Formel errechnet das Cockpit einen Zielpuls von 90% Ihrer maximalen Herzfrequenz. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste. ACHTUNG: Dieser Zielpuls sollte nur von sehr gut trainierten Sportlern kurzfristig zur Leistungssteigerung genutzt werden.

HRC TAG Hier können Sie einen individuellen Zielpuls vorgeben. Drücken Sie die ENTER-Taste und geben dann denn gewünschten Zielpuls mit dem ▲▼ -Tasten ein. Hierbei sind Eingabe von 30\~230 Herzschlägen/Minute möglich. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Vorgabe der Trainingszeit

Im Display blinkt der Wert für Zeit (TIME). Geben Sie durch Drehen des Drehknopfes ▲▼ die gewünschte Trainingszeit bis maximal 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingsstart

Durch Drücken der START-Taste beginnen Sie mit dem Training.

Wattkonstantes Training (WATT)

Bei diesem Programm handelt es sich um ein Trainingsprogramm bei dem das Cockpit in Abhängigkeit zur, vom Benutzer definierten Wattleistung und aktuellen Trittgeschwindigkeit den Bremswiderstand selbstständig reguliert. Man nennt dieses Art des Trainings auch drehzahlunabhängiges Training

Schritt 1: Programmauswahl

Wählen Sie, nach der Auswahl des Benutzerprofils und dem Erstellen bzw. Bestätigen der Benutzerdaten, durch Drehen des Drehknopfes ▲ ▼ das Programm „WATT“ aus und bestätigen Ihre Auswahl durch Drücken der Enter-Taste.

Schritt 2: Vorgabe der Wattleistung

Geben Sie nun durch Drehen des Drehknopfes ▲▼ die gewünschte Wattleistung ein. Hierbei sind Eingaben von 10\~350 Watt möglich. Bestätigen Sie die Eingabe durch Drücken der ENTER-Taste. Bitte beachten Sie, dass Sie die Wattleistung während des Trainings jederzeit durch Drehen des Drehknopfes ▲▼ immer wieder individuell verändern können.

Schritt 3: Vorgabe der Trainingszeit

Im Display blinkt der Wert für Zeit (TIME). Geben Sie durch Drehen des Drehknopfes ▲▼ die gewünschte Trainingszeit bis maximal 99:00 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Trainingsstart

Durch Drücken der START-Taste beginnen Sie mit dem Training.

Das Cockpit überprüft während des Trainings nun kontinuierlich ob die gewählte Wattleistung mit der tatsächlich erbrachten Leistung übereinstimmt. Die tatsächlich erbrachte Leistung durch den Benutzer ergibt sich zum einen aus der aktuellen Bremsstufe und zum anderen aus der aktuellen Trittgeschwindigkeit. Wird die Trittgeschwindigkeit vom Benutzer erhöht, so reduziert das Cockpit automatisch den Bremswiderstand soweit, bis die gewählte Wattleistung wieder erreicht wird. Verringert der Benutzer die Trittgeschwindigkeit, so erhöht das Cockpit den Bremswiderstand. Bitte beachten Sie, dass es sich bei diesem Trainingsgerät um ein Trainingsgerät mit nicht geeichter Wattzahl handelt.

Körperfettanalyse & Body-Mass-Index (BMI)

Bei diesem Programm ermittelt der Computer den Fettanteil im Körper im prozentualen Verhältnis zum Körpergewicht.

Bevor Sie das Programm starten stellen Sie sicher, dass Ihr persönliches Benutzerprofil gewählt wurde und dass die Angaben hinsichtlich Geschlecht, Größe, Gewicht und Alter korrekt sind.

Drücken Sie nun die Taste BODY FAT und umfassen Sie mit beiden Händen die Handpulssensoren.

Sobald die Messung beendet ist wird der Körperfettanteil in Prozent und der Body-Mass-Index angezeigt.

Körperfett-Analyse - Körperfett-Anteil in Prozent

Im Display erscheint der gemessene Körperfettanteil in Abhängigkeit vom Körpergewicht in Prozent.

Bei dieser Art der Messung wird ein elektronischer Impuls über die Handsensoren durch den Körper gesendet.

Da Körperfett nicht oder nur sehr schlecht leitfähig ist, wird mittels des elektrischen Widerstandes der Fettanteil im Körper prozentual zum Körpergewicht ermittelt.

⚠️ ACHTUNG:

Bitte beachten Sie, dass es sich bei dieser Form der Messung um eine Oberkörpermessung handelt. Sollten Sie parallel zu dieser Art der Messung auch noch über eine Waage mit Körperfettanalyse verfügen, so kann es im Ergebnis zu Abweichungen kommen, wenn Sie beide Messwerte miteinander vergleichen.

Die Erklärung hierfür ist, dass es sich bei einer Waage zur Körperfettanalyse um eine Unterkörpermessung handelt und somit die beiden Messergebnisse nicht vergleichbar sein können.

Der Body-Mass-Index (BMI) ist eine Maßzahl für die Bewertung des Körpergewichts eines Menschen.

Zur Ermittlung des BMI wird das Körpergewicht ins Verhältnis zum Körpergewicht gesetzt.

Die Formel zur Berechnung lautet:

$$ \mathrm{BMI} = \frac {\text {Gewicht in kg}}{\text {Größe in Meter} ^ {2}} $$

Den optimalen Body-Mass-Index für Ihr Alter entnehmen Sie bitte nachfolgender Tabelle:

Alter	optimaler BMI
19 - 24 Jahre	19 - 24
25 - 34 Jahre	20 - 25
35 - 44 Jahre	21 - 26
45 - 54 Jahre	22 - 27
55 - 64 Jahre	23 - 28
älter als 65 Jahre	24 - 29

Für Bodybuilder mit sehr hoher Muskelmasse ist die Berechnung des BMI nicht geeignet. In dem Fall empfehlen wir Ihnen nur den Körperfettanteil zu messen.

RECOVERY - Erholungspulsmessung

Bei der Erholungspulsmessung wird ermittelt, wie rasch sich das Herz nach einer sportlichen Belastung erholt. Je schneller der Puls fällt, umso trainierter sind Herz und Kreislauf. Die Differenz zwischen dem Belastungspuls und dem Erholungspuls gibt an, wie schnell sich das Herz nach einer Belastung erholt.

Drücken Sie direkt nach dem Sie Ihr eigentliches Trainingsprogramm beendet haben und sich das Cockpit im Stop-Modus befindet, die Taste RECOVERY.

Umfassen Sie mit beiden Händen die Handpulssensoren. Sollten Sie einen Sende-Brustgurt (als Zubehör erhältlich) während des Trainings tragen, so ist das Umfassen der Handpulssensoren nicht nötig und kann sogar zu Fehlmessungen führen.

Das Cockpit zählt einen Count-Down von 60 Sekunden herunter. Nach Ablauf dieser 60 Sekunden erscheint Ihr Messergebnis im Display.

F1 = sehr gut F2 = gut

F3 = befriedigend F4 = ausreichend

F5 = mangelhaft F6 = ungenügend

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Puls- & Herzfrequenzmessung

⚠ Warnhinweis zur Puls- & Herzfrequenzmessung

ACHTUNG - Puls- und Herzfrequenz-Überwachungssystem können ungenau sein. Übermäßiges Training kann zu ernsthaften Verletzungen oder zum Tod führen. Wenn Sie sich unwohl und/oder eine Ohnmacht nahe fühlen, ist das Training sofort zu unterbrechen.

Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden.

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz.

Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

⚠️ ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

⚠️ ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnose-zwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

• die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben
• übergewichtig sind
• älter als 35 Jahre sind
• zu hohen oder zu niedrigen Blutdruck haben
• Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Trainingsempfehlungen

Trainingsvorbereitungen

Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. Besprechen Sie auch mit Ihrem Arzt Ihr Trainingsziel; sicher kann er Ihnen wertvolle Tipps und Informationen geben. Insbesondere gilt dies für Personen die über 35 Jahre alt sind, Personen die Übergewicht und/oder Probleme mit dem Herz-/Kreislaufsystem haben.

Trainingsplanung

Das A und O für ein effektives, zielorientiertes aber auch motivierendes Training ist ein vorausschauende Trainingsplanung.

Planen Sie daher Ihr Fitnesstraining in den normalen Tagesablauf als festen Bestandteil ein. Ungeplantes Training kann schnell zum Störfaktor werden, oder für eine andere Aufgabe auf unbestimmte Zeit verschoben werden.

Erstellen Sie diese Planung möglichst langfristig auf Monate bezogen und nicht nur von Tag zu Tag, oder Woche zu Woche. Zur Trainingsplanung gehört auch, dass Sie für ausreichend Motivation und Ablenkung während des Trainings sorgen. Ideal zur Ablenkung ist Fernsehen während des Trainings. Hierbei werden Sie optisch und akkustisch abgelenkt. Sorgen Sie auch für Trainingsbelohnungen. Setzen Sie sich realistische Ziele, wie zum Beispiel in vier Wochen 1 oder 2 kg abzunehmen, innerhalb von zwei Wochen die Trainingszeit pro Trainingseinheit um 10 Minuten verlängern, etc.. Wenn Sie dieses Ziel dann erreicht haben belohnen Sie sich selber in dem Sie sich zum Beispiel eine Mahlzeit gönnen, auf die Sie bisher verzichtet haben.

Warm-Up vor dem Training

Absolvieren Sie das Warm-Up direkt auf Ihrem Trainingsgerät. Wärmen Sie Ihren Körper auf, in dem Sie 3-5 Minuten vor der eigentlichen Trainingseinheit bei minimaler Bremskrafteinstellung locker trainieren. So bereiten Sie Ihren Körper optimal auf die bevorstehende Belastung vor.

Cool-Down nach dem Training

Steigen Sie nie sofort nach Beendigung Ihres eigentlichen Trainingsprogramms sofort von Ihrem Trainingsgerät ab. Lassen Sie, ähnlich wie bei der Aufwärmphase noch 3-5 Minuten bei minimaler Bremskrafteinstellung Ihr Training locker auslaufen. Danach sollten Sie in jedem Fall Ihre Muskulatur gut dehnen.

Vordere Oberschenkelmuskulatur

Stützen Sie sich mit der rechten Hand an einer Wand oder Ihrem Trainingsgerät ab. Heben Sie den linken Fuß nach hinten an und halten Sie ihn mit der linken Hand fest. Das Knie weist gerade nach unten. Ziehen Sie nun Ihren Oberschenkel soweit nach hinten bis Sie einen leichten Zug im Muskel verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Lassen Sie Ihren Fuß langsam los und setzen das Bein langsam wieder ab.

Wiederholen Sie diese Übung nun mit dem rechten Bein.

Innere Oberschenkelmuskulatur

Setzen Sie sich auf den Boden. Führen Sie die Fußsohlen vor dem Körper zusammen, die Knie sind hierbei leicht angehoben. Fassen Sie mit den Händen die Oberseite Ihrer Füße und legen die Ellenbogen auf Ihren Oberschenkeln ab. Drücken Sie nun mit den Armen Ihre Oberschenkel soweit Richtung Boden, bis Sie einen leichten Zug in der Muskulatur verspüren. Halten Sie diesen Zug für 10 bis 15 Sekunden lang an. Achten Sie darauf, dass der Oberkörper während der gesamten Übung gerade bleibt. Beenden Sie dann den Druck auf die Oberschenkel, strecken Sie die Beine langsam aus und stehen dann langsam und gleichmäßig wieder auf.

Bein-, Waden und Pomuskulatur

Setzen Sie sich auf den Boden. Strecken Sie das rechte Bein aus und winkeln Sie das linke Bein soweit an, dass Sie mit der Fußsohle den Oberschenkel des gestreckten rechten Beins berühren. Beugen Sie den Oberkörper nun soweit vor, dass Sie mit gestrecktem rechten Arm die Fußspitze des rechten Fußes greifen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitze los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf. Wiederholen Sie diese Übung nun mit dem linken Bein.

Bein- und untere Rückenmuskulatur

Setzen Sie sich mit ausgestreckten Beinen auf den Boden. Versuchen Sie mit beiden Händen Ihre Fußspitzen zu fassen, indem Sie Ihre Arme strecken und Ihren Oberkörper leicht nach vorne beugen. Halten Sie diese Position für 10 bis 15 Sekunden lang an. Lassen Sie Ihre Fußspitzen los und richten Sie Ihren Oberkörper langsam und gleichmäßig wieder auf.

Trainingsempfehlungen

Flüssigkeitszufuhr

Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß verliert.

30 Minuten vor Beginn Ihrer Trainingseinheit sollten Sie ca. 330 ml trinken. Sorgen Sie während des Trainings für eine ausgewogene Flüssigkeitszufuhr.

Trainingshäufigkeit

Experten empfehlen an 3 bis 4 Tagen in der Woche ein Ausdauertraining zu absolvieren um das Herz-/Kreislaufsystem fit zu halten. Sicherlich werden Sie Ihr gesetztes Trainingsziel umso schneller erreichen, je häufiger Sie trainieren. Beachten Sie aber bei Ihrer Trainingsplanung ausreichende Trainingspausen einzuplanen, die Ihrem Körper genug Zeit zur Erholung und Regeneration geben. Nach jeder Trainingseinheit sollten Sie mindestens einen Tag pausieren. Auch für das Fitness- und Ausdauertraining gilt: Weniger ist of mehr!

Trainingsintensität

Neben dem Fehler zu häufig zu trainieren werden gerade bei der Intensität des Trainings die meisten Fehler gemacht. Wenn Ihr Trainingsziel lautet für einen Triathlon oder Marathon zu trainieren, wird Ihre Trainingsintensität sicherlich sehr hoch sein. Da aber die Wenigstens solche Trainingsziele haben, sondern eher Ziele wie Gewichtsreduktion, Herz-/kreislauftraining, Verbesserung der Kondition, Stressabbau, etc. erstreben, sollte die Trainingsintensität diesen Zielen angepasst sein. Am sinnvollsten ist es hier mit der entsprechenden Herzfrequenz für das jeweilige Trainingsziel zu arbeiten. Hierbei hilft Ihnen die Information zur Herzfrequenz und die entsprechende Tabelle in dieser Anleitung weiter.

Dauer der einzelnen Trainingseinheit

Für ein optimales Ausdauer- oder Gewichtsreduktionstraining sollte die Dauer der einzelnen Trainingseinheit zwischen 25 und 60 Minuten betragen. Anfänger und Wiedereinsteiger sollten mit einer niedrigen Trainingsdauer von maximal 10 Minuten in der ersten Woche starten und sich dann langsam Woche für Woche steigern.

Trainingsdokumentation

Um Ihr Training optimal und wirkungsvoll gestalten und bewerten zu können, sollten Sie sich vor Beginn Ihres Trainings einen Trainingsplan in schriftlicher Form oder als Computertabelle erstellen.

Hier sollten Sie jedes Training dokumentieren. Daten, wie zurückgelegte Strecke, Trainingszeit, Bremskrafteinstellung und Pulswerte sollten ebenso festgehalten werden wie persönliche Daten, z.B. Körpergewicht, Blutdruck, Ruhepuls (am Morgen direkt nach dem Aufwachen gemessen) und des persönlichen Befindens während des Trainings. Anbei finden Sie eine Empfehlung für einen Wochenplan.

Kalenderwoche:____ Jahr: 20____
Datum	Tag	Trainingsdauer	Trainingsstrecke	Kalorienverbauch	∅ Herzfrequenz	Kommentare
	Montag
	Dienstag
	Mittwoch
	Donnerstag
	Freitag
	Samstag
	Sonntag
Wochenergebnis:

Technische Details

Cockpit

Anzeige von:

• Zeit
• Geschwindigkeit
  ♦ Strecke ♦ Radumdrehung pro Minute
  ♦ Kalorienverbrauch* ♦ Puls (bei Verwendung der Handsensoren)
  ♦ Level ♦ Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)
  ♦ Watt**

\*Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Es handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

\*\*Hinweis zur Wattanzeige

Da es sich bei diesem Trainingsgerät um ein, für nichttherapeutische Zwecke geeignetes Produkt handelt, ist die Anzeige der Wattleistung nicht geeicht. Es handelt es sich bei dem angezeigten Wert um einen angenäherten und nicht um einen exakten Wert.

Technische Details

Bremssystem: Motorisches Permanent-Magnet-Bremssystem

Bremskraftverstellung: computergesteuert

Bremsstufen: 1 - 32

Gewicht Schwungscheibe: ca. 9 kg

Schwungmasse: ca. 20,5 kg

Antriebssystem: 2-stufiger Längsrippenriemen

Übersetzungsverhältnis: 1:9

Aufstellmaßemaße: ca. 1.660 x 590 x 1.580 mm (LxBxH)

Gesamtgewicht: ca. 700 kg

Maximales Benutzergewicht: 130 kg

Stromversorgung: 220-230V - 50Hz

Einsatzgebiet: - Heimbereich

Entsorgung

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit.

Batterien / Akkus

Gemäß der Batterienverordnung sind Sie als Endverbraucher gesetzlich dazu verpflichtet, alle gebrauchten Akkus und Batterien zurückzugeben. Eine Entsorgung über den normalen Hausmüll ist gesetzlich verboten.

Auf den meisten Batterien ist bereits das Symbol abgebildet, dass Sie an diese Verordnung erinnert. Neben diesem Symbol befindet sich meist die Angabe des enthaltenen Schwermetalls. Solche Schwermetalle erfordern eine umweltgerechte Entsorgung, daher ist jeder Verbraucher gesetzlich dazu verpflichtet, Batterien und Akkus bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben. Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten Entsorgungsmöglichkeit. Gerne können Sie Ihre verbrauchten Batterien und Akkus auch bei unserer Zentrale in Gross-Gerau abgegeben bzw. ausreichend frankiert an uns senden. Wir werden diese dann gemäß der Batterienverordnung sachgerecht entsorgen.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

Explosionszeichnung

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom.

POLAR® Sende-Brustgurt T34 (uncodiert)

Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Boden-belag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

- 160 x 90 cm und 210 x 100 cm

MAXXUS® Entfetter-Spray

Optimales Reinigungsmittel für Gleitrohre und Gleitrollen. Befreit die Gleitrohre und -rollen von Verschmutzungen und pflegt die Oberfläche.

MAXXUS® Gleitspray

Optimales Schmiermittel.

MAXXUS® Anti-Statikspray

Wirkt statischer Aufladungen des Rahmens, der Verkleidungsteile und des Trainingcomputers entgegen. Geräte, die auf Teppichböden oder Kunststoffuntergründen stehen, laden sich statisch auf. Dies verhindert das MAXXUS® Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber.

MAXXUS® Spezial-Schaumreiniger

Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und Metallrahmen lassen sich mit dem MAXXUS® Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör.

Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal?

Ihr MAXXUS® Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS® Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahrnehmbar sind. Diese mechanischen Geräusche, die kontinuierlich, aber auch mit Unterbrechungen auftreten können, werden durch die teilweise sehr hohe Rotationsgeschwindigkeit der Schwungscheibe während des Trainings erzeugt. Auch können sich bewegende Teile während des Trainings Geräusche erzeugen, die durch die hohlen Metallrohre des Rahmens, die wie Resonanzkörper wirken, verstärkt werden. Durchaus normal ist es auch, dass Laufgeräusche während des Trainings lauter werden. Dies ist zum Einen mit einer Erhöhung der Trainingsgeschwindigkeit zu erklären. Zum Anderen können sich Bauteile Ihres Trainingsgerätes während des Trainings erwärmen und somit ausdehnen.

Das Cockpit hat keine Anzeige nach dem Einschalten des Gerätes

Überprüfen Sie, ob das Netzkabel sowohl am Gerät als auch an der Steckdose ordnungsgemäß angebracht wurde, oder beschädigt ist. Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Der Pulswert wird nicht oder nur fehlerhaft angezeigt

Siehe Beschreibung "Puls-/Herzfrequenzmessung" in dieser Anleitung.

Die Handpulssensoren haben keine Funktion

Prüfen Sie, ob bei der Montage eventuell die Kabel der Handsensoren gequetscht oder eingeklemmt wurden.

Die Werte für Geschwindigkeit und Strecke werden während des Trainings mit „0" angezeigt

Überprüfen Sie, ob das Kontrollkabel bei der Montage gequetscht oder eingeklemmt wurde und/oder die Steckverbindung sich gelöst hat.

Mein Trainingsgerät erzeugt Knackgeräusche während des Trainings

Prüfen Sie, ob das Trainingsgerät eben bzw. im Lot steht. Justieren Sie gegebenenfalls die Standfüße neu. Prüfen Sie auch, ob die Schrauben, welche die Pendelrohre am Knickgelenk mit den Pedalrohren verbinden zu fest angezogen sind.

Während des Trainings schlafen meine Füße ein

Der Grund hierfür ist häufig ein zu enger oder ein zu eng geschnürter Trainingsschuh. Da sich die Füße unter Belastung ausdehnen, sollten Sie Ihre Schuhe nur locker zu schnüren. Rat hierzu erhalten Sie auch in Sport- bzw. Laufschuhfachgeschäften. Hilfreich kann es aber auch schon sein, wenn Sie eine Schaumstoffunterlage auf die Trittflächen legen.

Gewährleistung\*

Damit das MAXXUS® Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses per Post oder Fax an uns ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-Praxen, etc.

Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!

Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.

Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles. Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUX Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

■ Schalter und Tasten

■ Lagerbuchsen

■ Laufgurte (Laufband)

■ Lager

■ Laufplatten (Laufband)

■ Antriebsriemen

■ Lauf- oder Gleitrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per E-Mail an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

*Stand 01/2009

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Erhalt schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „Registierungskarte“. Spätere Registrierungen können leider nicht mehr entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt per:

• Fax an: [phone]
• E-Mail an: [e-mail]

(bitte beachten Sie, dass dies nur als Scan mit der Original-Unterschrift akzeptiert werden kann)

- Post an: MAXXUS Group GmbH & Co. KG, Zeppelinstr. 2, 64331 Weiterstadt

(bitte beachten Sie, dass nur ausreichend frankierte Briefe angenommen werden können)

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS Schmitteln.

Wartung

Für dübkeihe Wagsgespeldicht.

Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

→ Laufbänder 12 Monate

→ Crosstrainer 18 Monate

Rudergeräte 24 Monate

→ Vibrationsgeräte 24 Monate

Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXKbI ^® zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

→ Transport- und Fahrtkosten
Auf- und Abbaukosten bei notwendigem Transport
→ Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→ Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt
♦ Laufbrett
♦ Pedalriemen

◆ Antriebsriemen
♦ Folien

♦ Überzüge an Haltegriffen
♦ Zugseile

Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUSe® zu verwenden.

MAXXUS™ Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: SKYLINE C1 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: ____

Nutzungsart:

□ Private Nutzung
□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer :

PLZ / Ort: Land:

E-Mail: Tel.-No*:

Fax-No*: Handy-No*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort

Unterschrift

Senden Sie die ausgefüllte Registrierkarte per...

...Post** an: Maxxus Group GmbH & Co KG, Zeppelinstr. 2, D-64331 Weiterstadt

...Fax an: [phone]

...E-Mail an: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS™ Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: SKYLINE C1 Produktgruppe: Crosstrainer

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

□ Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-No:

Fax-№*: Handy-№*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein: (Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.

□ Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per...

...Post* an: MAXXUS Group GmbH & Co KG, Service Abteilung, Zeppelinstr. 2, D-64331 Weiterstadt

...Fax an: [phone]

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

Maxxus Group GmbH & Co. KG Zeppelinstr. 2 ♦ D-64331 Weiterstadt Germany E-Mail: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Zeppelinstr. 2 ♦ D-64331 Weiterstadt

Germany

E-Mail: [e-mail]

www.maxxus.de
