BEDIENUNGSANLEITUNG TX 7.2 Maxxus

Index	2
Sicherheitshinweise	3
Geräteübersicht	4
Montagematerial & Zubehör	4
Montage	5 - 8
Klappmechanismus	8 - 9
Netzkabel	9
Safety Key & Verhalten im Notfall	10
Pflege, Reinigung & Wartung	11
Schmierung des Laufgurtes	12
Justierung des Laufgurtes	13

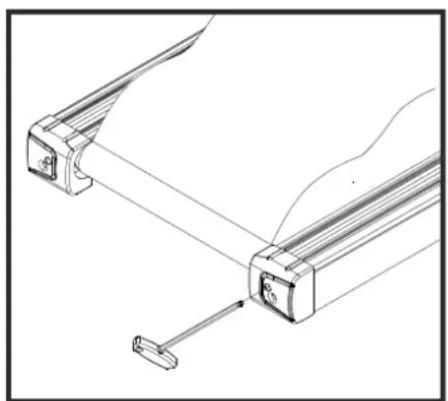

Nachspannen des Laufgurtes	13
Cockpit	14 - 18

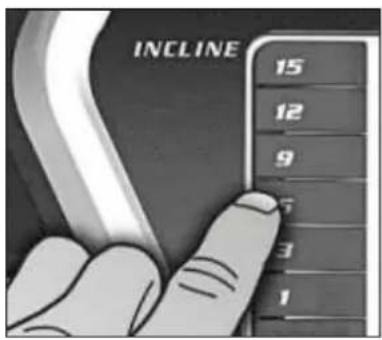

Direktwahltasten & Handlauftasten	19

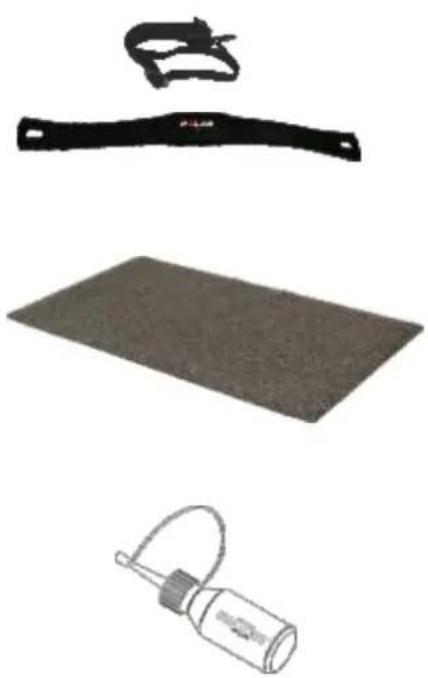

Empfohlenes Zubehör	19
Herzfrequenzmessung	20

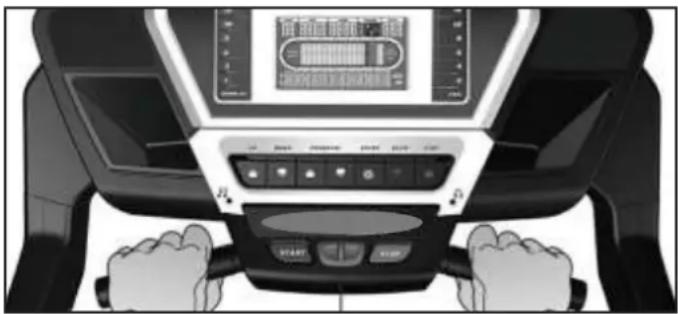

Pulsmessung über Handsensoren	21
Herzfrequenzmessung über Brustgurt	21
Technische Details	22
Maße	22
Entsorgung	22
Explosionszeichnung	23
Teileliste	24 - 27
Gewährleistung	28
Garantiebestimmungen	29
Registrieren	30
Reparaturauftrag / Schadensmeldung	31

Alle Rechte vorbehalten / All rights reserved

Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.

Irrtümer, technische und farbliche Änderungen vorbehalten. Nachdruck sowie jegliche elektronische Vervielfältigung nur mit ausdrücklich schriftlicher Genehmigung der MAXXUS Group GmbH & Co. KG.

Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet.

Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.

Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.

Zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung übernommen wird.

Stromanschluss

• Es wird eine Netzspannung von 220-230V für den Trainingsbetrieb des Gerätes benötigt.
• Das Trainingsgerät darf nur mit dem im Lieferumfang enthaltenen Netzkabel an eine geerdete, mit 16 A einzeln abgesicherte und vom Fachmann installierte Steckdose angeschlossen werden.
• Das Ein- und Ausschalten des Trainingsgerät erfolgt ausschließlich über den ON/OFF-Schalter.
• Trennen Sie den Netzstecker immer von der Steckdose wenn Sie den Standort des Trainingsgerätes verändern wollen.
• Vor der Durchführung von Reinigungs-, Wartungs- oder sonstigen Arbeiten trennen Sie den Netzstecker immer von der Steckdose.
• Verzichten Sie bei der Verbindung des Netzsteckers mit einer Steckdose auf Steckdosenleisten und Kabelrollen.
• Bei der Verwendung einer Kabelverlängerung, achten Sie unbedingt darauf, dass diese den Richtlinien und Bestimmungen des VDE entspricht.
• Verlegen Sie das Netzkabel immer so, das es weder beschädigt werden kann, noch eine Stolperfalle darstellt.
• Elektrische Geräte, wie z.B. Handy, PC, Fernseher (LCD, Plasma, Röhre, etc.), Spielkonsolen, etc. senden während deren Betrieb und im Standby-Modus elektromagnetische Strahlung aus. Halten Sie diese Geräte von Ihrem Trainingsgerät fern, da es zu Fehlfunktionen, Störungen und Falschangaben, insbesondere bei der Herzfrequenzmessung kommen kann.

Trainingsumgebung

• Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche hinter dem Trainingsgerät mindestens eine Länge von 200 cm und eine Breite von 100 cm, seitlich zum Trainingsgerät mindestens 100 cm und vor dem Trainingsgerät 100 cm betragen.
• Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des Trainings. Zugluft ist hierbei zu vermeiden.
• Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die Lagerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und sauberer Räume möglich.
• Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z. B. Schwimmbädern, Saunen, etc. ist nicht möglich.
• Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezustand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Unebenheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.
• Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz (Teppichstück, Matte, etc.) dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
• Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppiche, da die Standfüße des Gerätes abfärben können.
• Achten Sie darauf, dass Ihr Trainingsgerät inklusive des Netzkabels nicht mit heißen Gegenständen in Kontakt kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.

Persönliche Sicherheitshinweise für das Training

• Der Safety Key muss vor jeder Trainingseinheit korrekt angelegt werden.
• Bei Nichtbenutzung des Trainingsgerät entfernen Sie den Safety Key und das Netzkabel um so eine unsachgemäße bzw. unkontrollierte Nutzung von Dritten, wie z.B. Kindern zu verhindern.
• Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durchführen.
• Bei körperlichem Ünwohlsein bzw. Ätemproblemen beenden Sie das Training sofort.
• Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie gegen Ende Ihrer Trainingseinheit die Belastung wieder.
• Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des Trainings im Laufgurt oder den Laufrollen verfangen kann.
• Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt werden.
• Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand befindet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.
• Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Original-Ersatzteile verwendet werden.
• Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbesondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssigkeiten hervorgerufen wurden.
• Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in keinem Fall in die Vibrationsplatte bzw. in das Cockpit eindringen kann, da dies zu Korrosionen und Beschädigung der mechanischen und elektronischen Bauteile führen kann.
• Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
• Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen ausreichenden Sicherheitsabstand einhalten.
• Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befinden und entfernen Sie diese in jedem Fall. Trainieren Sie niemals mit Ihrem Trainingsgerät, wenn sich Gegenstände darunter befinden.
• Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder Klettergerät zweckentfremdet wird.
• Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von beweglichen Mechanismen bringen.

Die Konstruktion dieses Trainingsgerätes beruht auf dem aktuellsten technischen und sicherheitstechnischen Stand.

Dieses Trainingsgerät sollte ausschließlich von erwachsenen Personen genutzt werden!

Extremes, falsches und/oder ungeplantes Training kann zu Gesundheitsschäden führen!

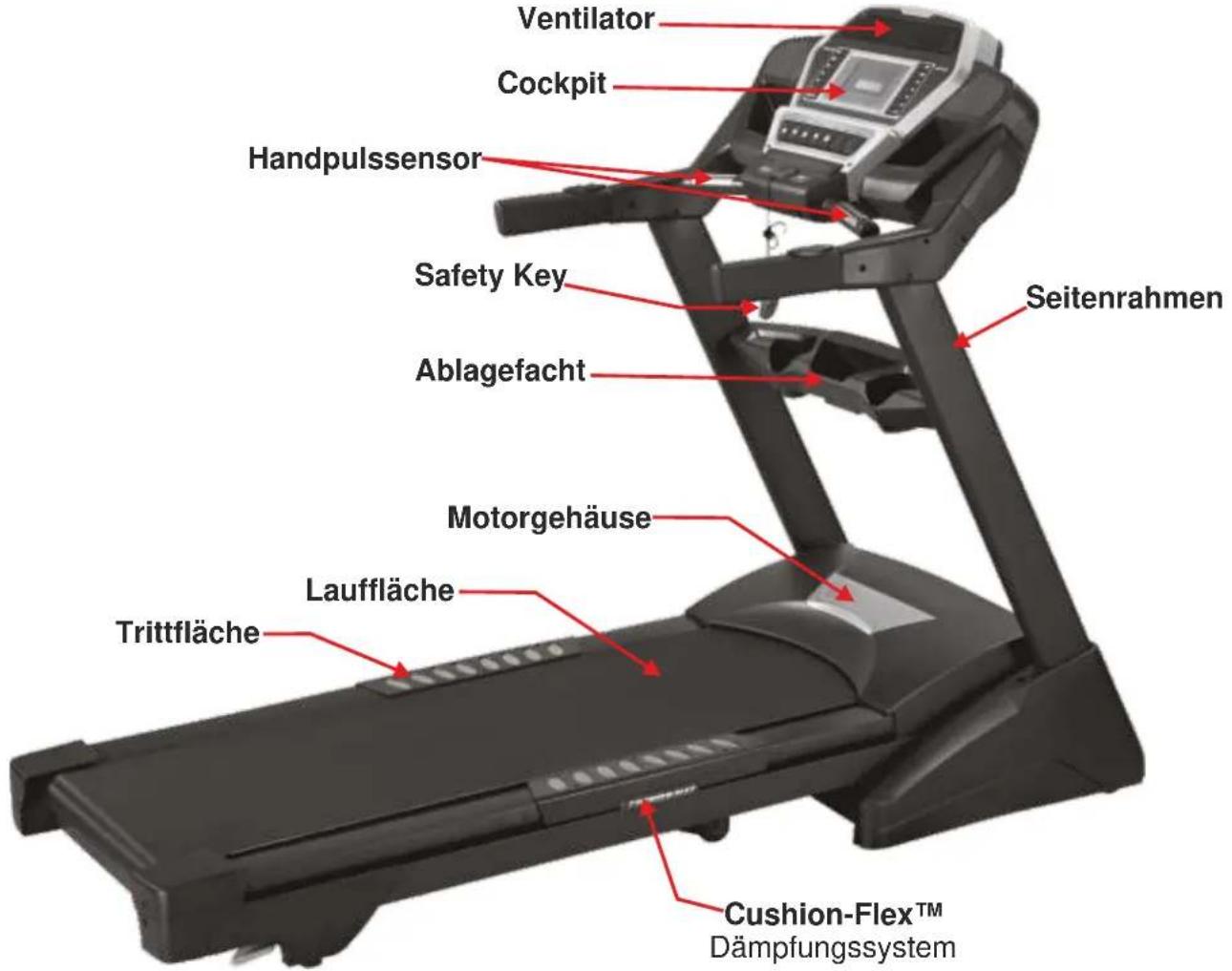

Geräteübersicht

Ventilator Cockpit Handpulssensor Safety Key Ablagefacht Seitenrahmen Motorgehäuse Lauffläche Trittfläche Cushion-Flex™ Dämpfungssystem

Montagematerial & Zubehör

Teil-No 140InbusschraubeM5 x 158 Stück	Teil-No 130Inbusschraube5/16" x 1/2"8 Stück	Teil-No 159Inbusschraube5/16" x 3/4"4 Stück	Teil-No 139Inbusschraube3/8" x 1-3/4"4 Stück
Teil-No 119Blechschraube3,5 x 124 Stück	Teil-No 120Schneidschraube5 x 16 mm6 Stück	Teil-No 128KlemmmutterM56 Stück	Teil-No 113Federscheibe∅ 104 Stück
Safety Key	Schmiermittel	Inbusschlüssel M5	Inbusschlüssel M6

Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge.

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten

Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.

Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile.

Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.

Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.

Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

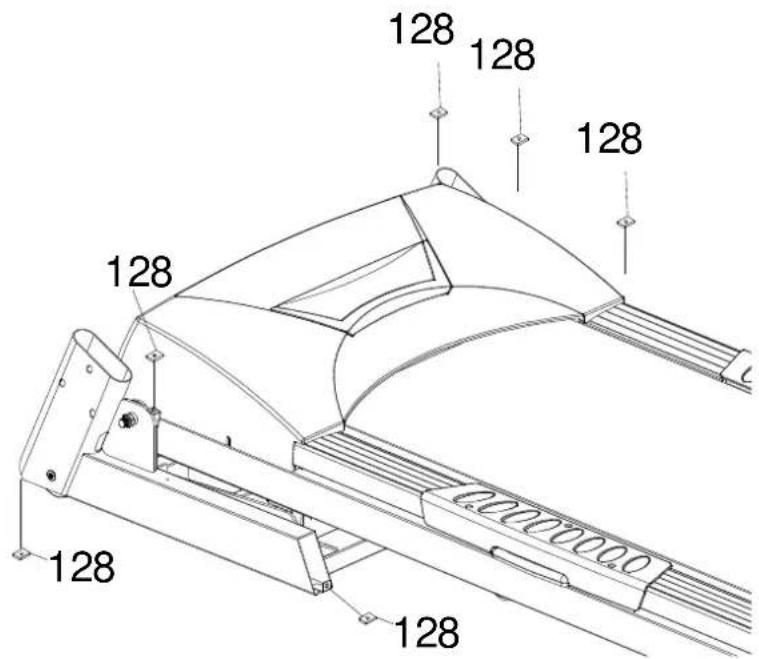

Schritt 1:

Setzen Sie, wie im Bilde unten gezeigt die 6 Klemmmuttern (Teil-№ 128) am vorderen Teil des Basisrahmens ein.

Teil-No 128

Klemmmutter M5

6 Stück

128 128 128 128 128 128

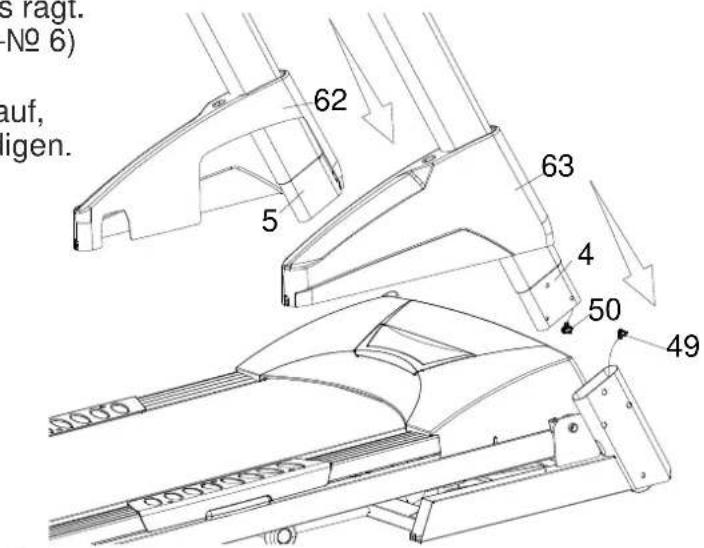

Schritt 2:

Schieben Sie die seitliche Rahmenabdeckung, links (Teil-№ 62) von unten auf den linken Seitenrahmen (Teil-№ 5) und setzen Sie diesen dann in die linke Aufnahme des Basisrahmens ein.

Schieben Sie nun die seitliche Rahmenabdeckung, rechts (Teil-№ 63) von unten auf den rechten Seitenrahmen (Teil-№ 6). Nun verbinden Sie das Cockpitkabel (Teil-№ 50), das unten aus dem rechten Seitenrahmen (Teil-№ 6) ragt, mit dem Kabel (Teil-№ 49),

das aus der rechten Aufnahme des Basisrahmens ragt.

Setzen Sie dann den rechten Seitenrahmen (Teil-No 6) in die rechte Aufnahme des Basisrahmens ein.

⚠️ ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.

s ragt. (No 6) auf, igen. 62 5 63 4 50 49

Montage

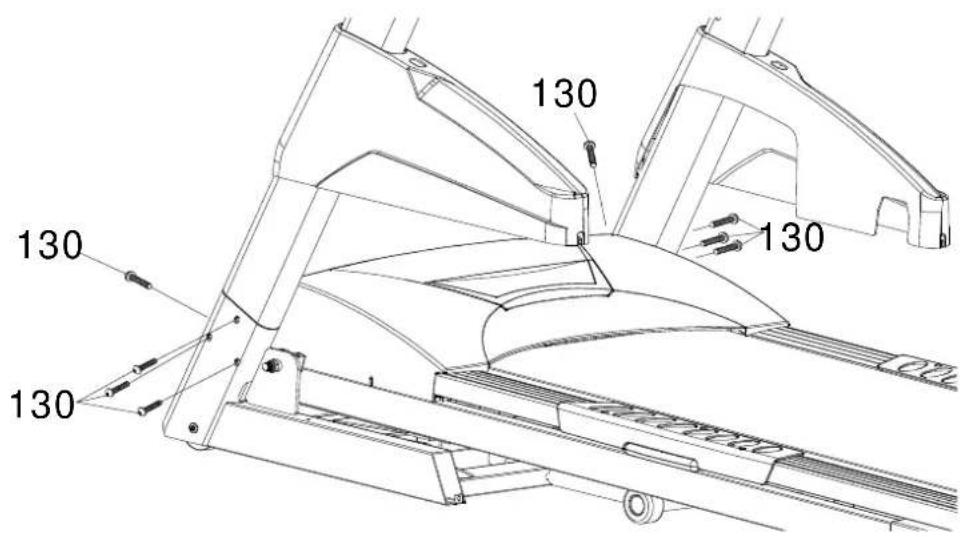

Schritt 3:

Befestigen Sie nun die beiden aufrechten Seitenrahmen (Teil-№ 5 - links/Teil-№ 6 - rechts) mit je vier Inbusschrauben 5/16"x1/2" (Teil-№ 130) am Basisrahmen.

Teil-No 130

Inbusschraube 5/16"x1/2"

8 Stück

130 130 130 130

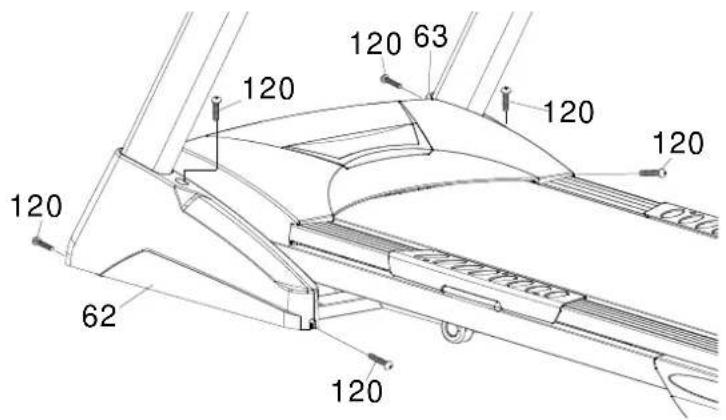

Schritt 4:

Befestigen Sie die beiden seitlichen Rahmenabdeckungen (Teil-№ 62 - links/Teil-№ 63 - rechts) mit je drei Schneidschrauben 5x16 (Teil-№ 120) am Basisrahmen.

Teil-No 120

Schneidschraube 5x16 mm 6 Stück

120 62 120 120 63 120 120 120

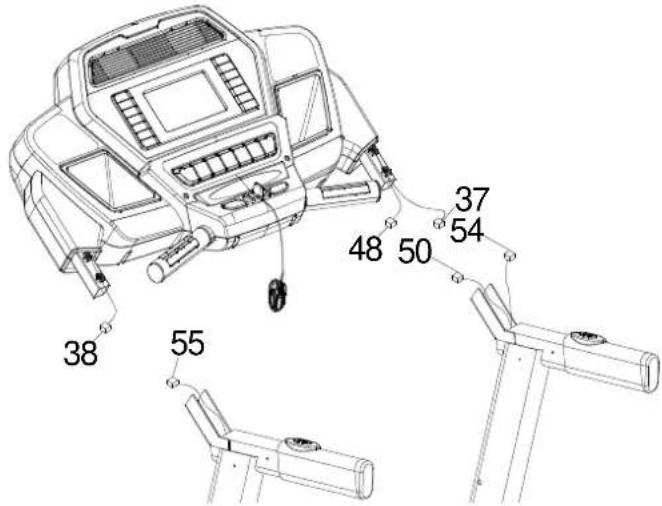

Schritt 5:

Für diesen Arbeitsschritt benötigen Sie zwei Personen.

Während Person A das Cockpit hält, verbindet Person B die rechts und links aus dem Cockpit ragenden Kabel mit den entsprechenden Kabeln, die oben aus den beiden aufrechten Seitenrahmen ragen.

38 55 48 50 37 54

Montage

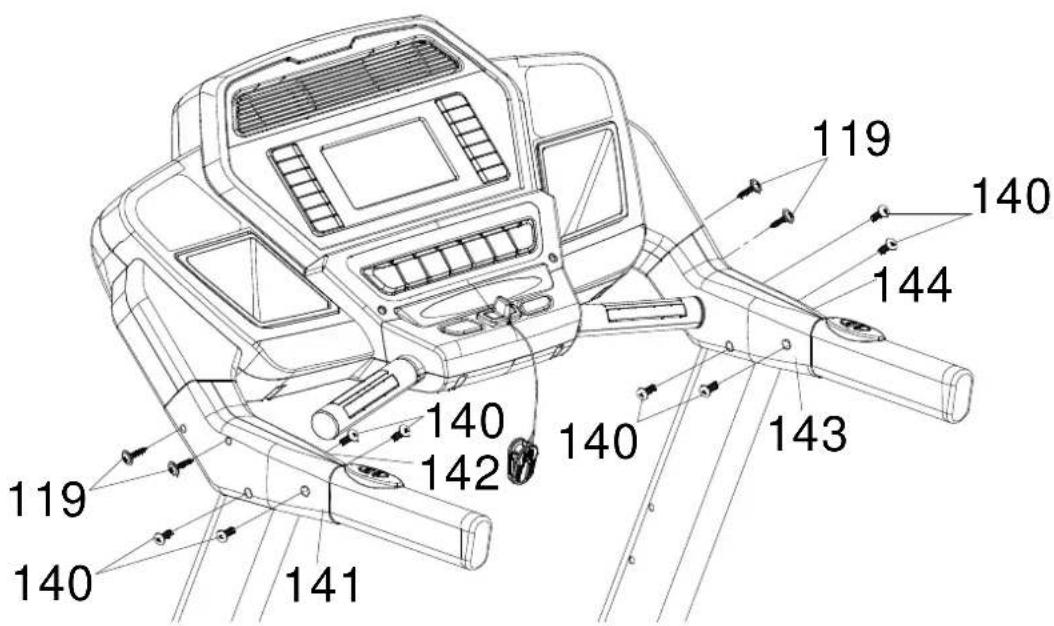

Schritt 6:

Für diesen Arbeitsschritt benötigen Sie zwei Personen.

Während Person A das Cockpit (Teil-No 52) hält und in die Aufnahmen der beiden aufrechten Seitenrahmen (Teil-No 5 - links/Teil-No 6 - rechts) einsetzt, verschraubt Person B das Cockpit (Teil-No 52) mit den beiden aufrechten Seitenrahmen (Teil-No 5 - links/Teil-No 6 - rechts) unter Verwendung von vier Inbusschrauben 3/8"x1-3/4" (Teil-No 139) und vier Federscheiben ∅ 10 (Teil-No 113)

Befestigen Sie nun die oberen Seitenrahmenverkleidungen:

Teil-№ 144 - rechts, außen

Teil-№ 143 - rechts, innen

und

Teil-№ 141 - links, außen

Teil-No 142 - links, innen

mit 8 Inbusschrauben M5x10 (Teil-Nº 140) und vier Blechschrauben 3,5x12 (Teil-Nº 119).

Teil-No 140

Inbusschraube

M5 × 15

8 Stück

Teil-No 119

Blechschraube

3,5×12

4 Stück

119 140 144 140 142 143 141 140 140

Montage

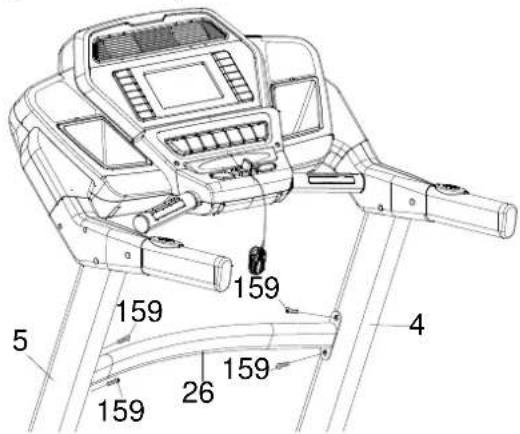

Schritt 8:

Befestigen Sie den Querträger (Teil-No 26) von innen an den beiden aufrechten Seitenrahmen (Teil-No 5 - links/Teil-No 6 - rechts) mit 4 Inbusschrauben 5/16"x3/4" (Teil-No 159).

Teil-No 159

Inbusschraube

5/16" × 3/4"

4 Stück

5 159 159 26 159 4

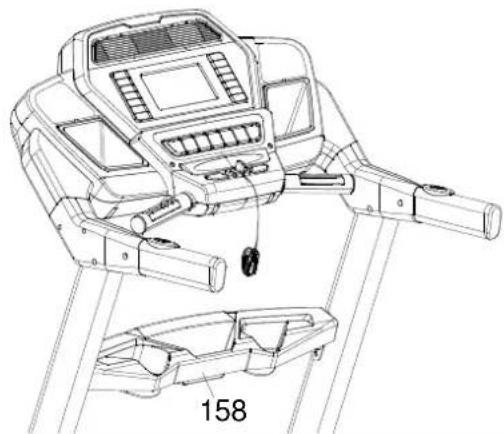

Schritt 9:

Setzen Sie das Ablagefach (Teil-№ 158) auf dem Querträger (Teil-№ 26) ein.

Die Lauffläche Ihres Laufbandes ist klappbar und somit platzsparend unterzubringen. Befolgen Sie bitte unbedingt nachfolgend aufgelistete Punkte, bevor Sie die Lauffläche hochklappen:

⇒ Überprüfen Sie die Steigungseinstellung des Laufbandes, diese muss vor dem Hochklappen der Lauffläche auf 0% sein.
Das Laufband muss vor dem Hochklappen der Lauffläche über den ON/OFF-Schalter ausgeschaltet werden.
→ Entfernen Sie das Netzkabel vom Laufband

Niemals die Lauffläche hochklappen, wenn das Laufband noch eingeschaltet ist oder/und noch läuft.

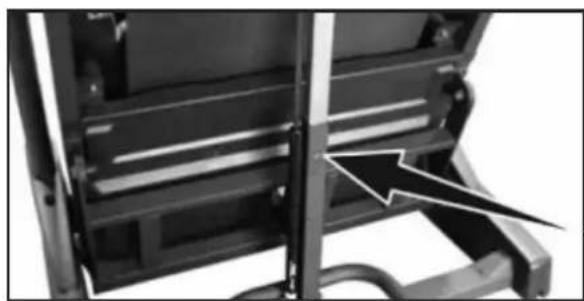

Hochklappen der Lauffläche

Fassen Sie die Lauffläche am hinteren Ende mit beiden Händen und heben Sie diese soweit an, bis die Sicherung einrastet. Die Lauffläche des Laufbandes ist nun sicher hoch geklappt und Sie können das Laufband mittels der Transportrollen verschieben.

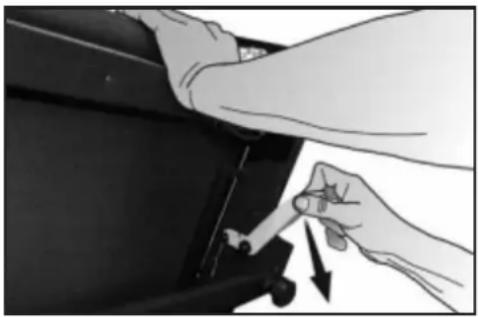

Herunterklappen der Lauffläche

Fassen Sie den hinteren Teil der aufrecht stehenden Lauffläche. Ziehen Sie nun den Sicherungshebel mit einer Hand zu sich und ziehen Sie die Lauffläche herunter. Lassen Sie die Lauffläche erst dann los, wenn die hinteren Rollen Bodenkontakt habe.

ACHTUNG: Das Hoch- und Herunterklappen der Lauffläche sollte niemals von Kindern ausgeführt werden.

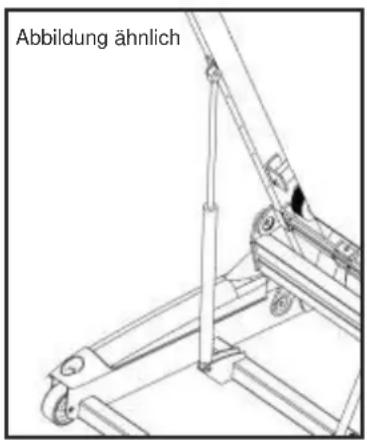

Die Basis des Klappmechanismus bildet der Hydraulikzylinder. Dieser ist mit Öl gefüllt und steht unter Hochdruck. Sollte der Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen.

Abbildung ähnlich

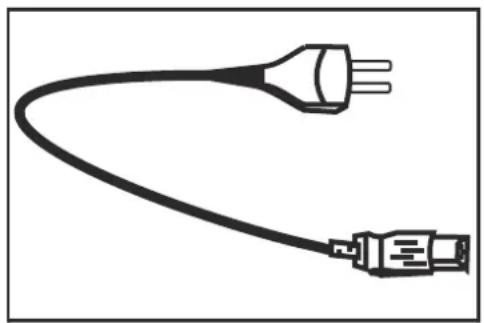

Netzkabel

Hauptschalter Fehlerstrom-Schutzschalter Netzanschluss

Netzkabel

Verbinden Sie das Netzkabel mit dem am vorderen Teil des Laufbandes befindlichen Netzanschluss. Stecken Sie dann den Netzstecker des Netzkabels in eine Steckdose.

Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen. Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss dies den VDE-Richtlinien entsprechen.

Hauptschalter

Der Hauptschalter befindet sich neben dem Netzanschluss an der Vorderseite des Laufbandes. Über diesen Schalter wird dass Laufband ein- bzw. ausgeschaltet.

Schalterstellung „I“ = Laufband eingeschaltet

Schalterstellung „0“ = Laufband ausgeschaltet

Fehlerstrom-Schutzschalter

Um das Laufband vor Schäden, die durch eine Überspannung des Stromnetzes entstehen können, zu schützen, befindet sich neben dem Hauptschalterr an der Vorderseite der Motor-abdeckung ein Fehlerstrom-Schutzschalter.

Dieser Schalter springt bei einer Überspannung heraus und unterbricht den Stromkreis, d.h. das Laufband wird komplett abgeschaltet.

Wenn dieser Fall eintritt, schalten Sie das Laufband über den Hauptschalter aus und ziehen das Netzkabel aus der Steckdose.

Drücken Sie nun den herausgesprungenen Fehlerstrom-Schutzschalter wieder hinein. Verbinden Sie jetzt das Netzkabel mit der Steckdose und schalten Sie das Laufband über den Hauptschalter wieder ein.

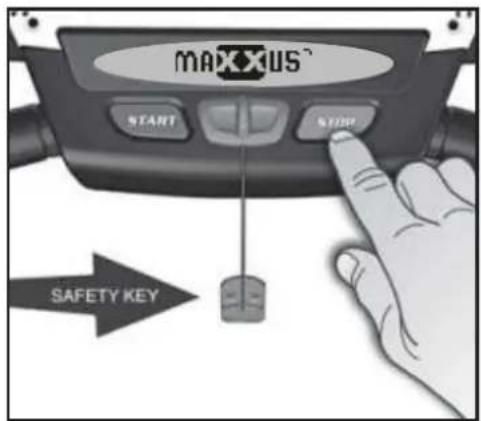

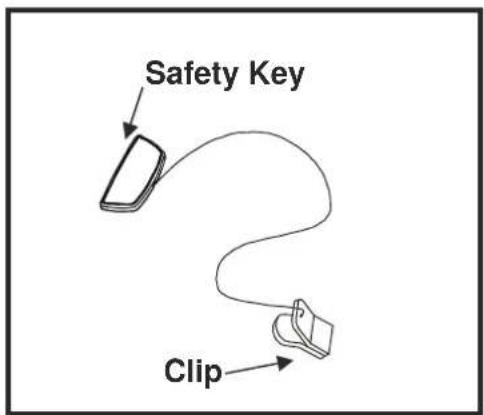

Saftey Key

MAXXUS START STOP SAFETY KEY

Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. Wenn Sie das Laufband schnell abstoppen wollen, die Geschwindigkeit nicht mehr beherrschen oder ein anderer Notfall eintritt, ziehen Sie den Safety Key mit Hilfe der Schnur vom Cockpit ab. Im Falle eines Sturzes löst sich der Safety Key aufgrund der Verbindung zu Ihrer Kleidung selbst vom Cockpit. Achten Sie deshalb unbedingt darauf, dass der Clip fest an Ihrer Kleidung angebracht ist, damit er sich bei Zug nicht davon lösen kann. Stellen Sie die Länge des Seils so ein, dass es leicht während des Trainings durchhängt. Ohne den ordnungsgemäß angebrachten Safety Key ist ein Betrieb des Laufbandes nicht möglich. Entfernen Sie den Safety Key daher bei Nichtgebrauch Ihres Laufbandes um eine unerlaubte bzw. unbeaufsichtigte Nutzung durch Dritte, wie zum Beispiel Kindern zu verhindern.

Wird der Safety Key während des Trainings vom Cockpit gezogen, so stoppt das Laufband automatisch. Die Steigung bleibt in der eingestellten Position und lässt sich erst wieder herunterfahren, sobald der Safety Key wieder angeschlossen wird.

Verhalten im Notfall

Sicherheitsabstand

Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet. Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm aufweist.

Verhalten im Notfall

Sollten Sie während des Trainings merken, dass Sie die Geschwindigkeit nicht mehr beherrschen, Ihnen übel wird oder eine andere Notsituation sich ergibt, so ziehen Sie sofort den Saftey Key um den Notstop auszulösen. Halten Sie sich mit beiden Händen an den Handläufen fest und stellen Sie beiden Füße auf die seitlichen Trittflächen.

Sollten Sie während des Trainings in Stolpern kommen, so fassen Sie sofort mit beiden Händen die Handläufe, stützen sich mit Händen und Armen auf den Handläufen ab und bringen Ihre Füße rechts und links auf die seitlichen Trittflächen.

Diese Situation sollten Sie auch mehrmals üben, damit in einer Notsituation Ihnen die entsprechende Reaktion leicht fällt.

Tragen Sie während jeder Benutzung des Laufbandes unbedingt den Saftey Key. Sorgen Sie auch dafür, dass Dritte, die das Laufband nutzen über die Sicherheitshinweise informiert wurden und ebenfalls den Safety Key immer während des Trainings anlegen!

ACHTUNG

Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden.

Vor der ersten Inbetriebnahme bzw. nach langer Trainingspause

Prüfen Sie, ob das Laufband sicher steht. Es dürfen keine Gegenstände auf oder unter dem Gerät liegen. Vergewissern sie sich das ein durchgängiger Schmierfilm (Silikon) auf dem Laufdeck vorhanden ist. Sollte dies nicht der Fall sein, so verwenden Sie das beiliegende Silikon und einen Schmierfilm aufzubringen.

Wartungs- & Reinigungsintervalle:

Reinigen Sie nach jedem Training das Laufband mit einem feuchten Tuch, um mögliche Schweiß- und/oder Flüssigkeitsrückstände zu entfernen. Auf keinen Fall verwenden Sie hierzu Lösungsmittel.

Trocknen Sie die gereinigten Stellen gut ab.

Kontrolle der Schmierung des Laufgurts: 1x wöchentlich

Sollte man bei der Kontrolle feststellen das keine ausreichende Schmierung mehr vorhanden ist, so muss umgehend geschmiert werden und der Kontrollintervall angepasst werden, d.h. es muss in kürzeren Abständen kontrolliert werden. Besitzt das Laufband einen Klappmechanismus und stand lange Zeit aufrecht, so überprüfen Sie ob noch ausreichend Schmierung vorhanden ist.

Kontrolle des Gurtlaufes: 1x wöchentlich

Der Lauf des Laufgurtes muss regelmäßig überprüft werden. Sollten Sie feststellen das des Laufgurt zu einer bestimmten Seite wegläuft, so muss dies umgehend korrigiert werden. Lesen Sie hierzu den entsprechenden Abschnitt der Anleitung.

Aussaugen des Motorraum: 1x monatlich

Um den Motorraum zu reinigen lösen Sie die Schrauben der Motorabdeckung und heben Sie diese an.

ACHTUNG: Diese Arbeiten dürfen nur durchgeführt werden, wenn das Trainingsgerät ausgeschaltet und das Netzkabel entfernt wurde. Netzstecker

Saugen Sie den sichtbaren Staub mit einer kleine Düse eines Staubsaugers ab. Verwenden Sie auf keine Fall Reinigungsmittel oder Druckluft.

Überprüfung des Befestigungsmaterials: 1x monatlich

Prüfen Sie mindestens 1x im Monat den Sitz der Schrauben und Muttern. Ziehen Sie diese, falls nötig, wieder fest an.

Warum ist Wartung meines Laufbandes so wichtig?

Damit Sie lange Freude an Ihrem Laufband haben ist es wichtig einige grundlegende Wartungsarbeiten regelmäßig und gewissenhaft durchzuführen. Die Intervalle dieser Arbeiten hängen sehr stark vom Nutzungsgrad des Gerätes ab und deshalb können die angegeben Intervalle durchaus kürzer ausfallen.

Was kann bei mangelnder Wartung passieren?

Zwischen Laufgurt und Laufdeck entsteht bei der Benutzung Reibung. Jegliche Art der Reibung bedeutet Verschleiß und verringert so die Lebensdauer Ihres Trainingsgerätes. Durch die Schmierung mit Silikon zwischen Brett und Matte wird die Reibung vermindert und so die Lebensdauer erhöht. Läuft das Laufband trocken, so kommt es zu einer starken Erwärmung des Laufbrettes. Die Oberfläche des Laufbrettes wird zerstört und die Laufmatte ebenfalls. Ab diesem Punkt wird die Reibung so hoch das es zu einer statischen Aufladung kommen kann, die sicher über den Rahmen bei Körperkontakt entladen kann. Dies ist nicht nur unangenehm, sonder kann auch die Elektronik der Laufbandes zerstören.

Warum muss ich den Motoraum säubern?

Bedingt durch die Laufgurtbewegung und die Motorlüftung zieht das Laufband Staub aus der Umgebung an. Dieser lagert sich sowohl unter als auch im Gerät ab. Irgendwann wäre das Innere des Gerätes so verstaubt, das der Staub einen Kurzschluss an elektronischen Bauteilen verursachen kann. Um dies zu vermeiden ist eine regelmäßige Reinigung nötig.

Schäden die durch unterlasse oder mangelnde Wartung und Pflege entstehen sind von der Gewährleistung und Garantie ausgeschlossen.

Schnell können daher Kosten für die Reparatur eines nicht gewarteten Traininggerätes mehrere hundert Euro betragen. Ein hoher Preis der sich durch die regelmäßige Pflege und Wartung vermeiden lässt.

Die wichtigste Wartungsmaßnahme bei einem Laufband ist die regelmäßige und rechtzeitige Schmierung bzw. Wartung und Pflege des Laufgurtes. Aufgrund mangelnder oder unterlassener Pflege bzw. Schmierung des Laufgurtes entstandene Schäden bzw. Defekte, werden in keinem Fall durch die Gewährleistung oder Garantie abgedeckt.

Der Laufgurt Ihres Laufbandes muss immer dann geschmiert werden, wenn eine deutliche Reibungszunahme des laufgurtes festzustellen ist.

Dies kann sich als ruckende Bewegung während des Trainings, oder als Fehlermeldung E1 in der Cockpitanzeige bemerkbar machen.

Eine unzureichende Schmierung bzw. Pflege und die damit verbundene erhebliche Steigerung der Reibung führt zwangsläufig zu einem erhöhten Verschleiß und einer dadurch verursachten Beschädigung von Laufgurt, Laufdeck, Motor und Platine.

Die Nutzungshäufigkeit des Laufbandes ist maßgeblich dafür verantwortlich, wie häufig Sie die Wartungsmaßnahmen durchführen müssen.

Bitte entnehmen Sie die Wartungsintervalle für die entsprechenden ∅-Nutzungshäufigkeit der nachfolgend abgebildeten Tabelle.

Nutzungszeit	Wartungsintervall
bis 3 Std./Woche	alle 4 Wochen
3-5 Std./Woche	alle 3 Wochen
mehr als 5 Std./Woche	alle 2 Wochen

Diese Tabelle dient lediglich als Richtwert. Überprüfen Sie die Schmierung Ihres Laufbandes 1x pro Woche.

Sollte über eine größere Zeitperiode das Laufband nicht genutzt werden oder die Lauffläche über einen längeren Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach.

Um den Laufgurt optimal zu schmieren nehmen Sie die Silikonflasche, schneiden das obere Stück der Flasche, wie in Bild 1 gezeigt mit einer Schere ab und verlängern den Stutzen der Flasche mit einem Strohhalm (Bild 2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. Führen Sie nun den das Ende des Strohhals zwischen Laufgurt und Laufdeck und schmieren Sie, in dem Sie auf die Flasche Druck ausüben den grau markierten Bereich in Bild 3.

Bild 1 Bild 2 Bild 3

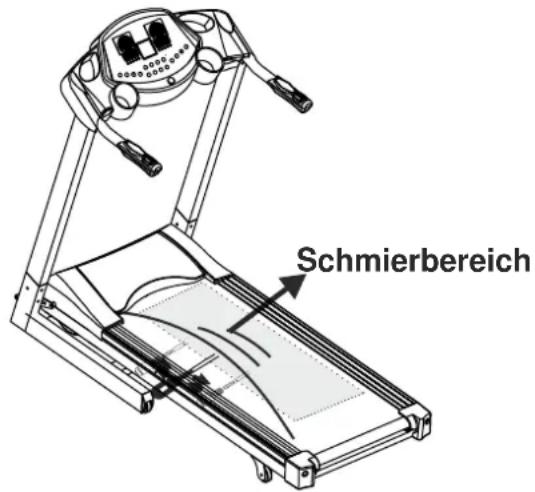

Schmierbereich

Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS™ Silikonöl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel!

Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. 3 bis 5 Minuten ohne Belastung laufen, um das Silikonöl optimal zu verteilen.

⚠️ Die Laufflächet nach dem Schmiervorgang für mindestens 3 Tage nicht hochklappen.

Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden!

Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. Mögliche Gründe für die Veränderung der Ausrichtung des Laufgurtes sind:

• der Boden auf dem das Laufband steht ist uneben oder weist eine Neigung auf.
• Individuelle Laufstile (z.B. einseitige Gewichtsverteilung, Fuß-Schrägstellungen, etc.)

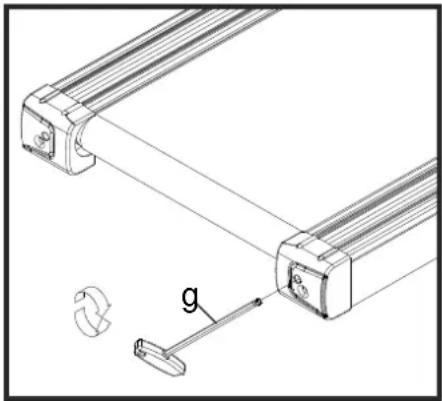

Der Laufgurt wird, wie nachfolgend beschrieben, folgendermaßen justiert:

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.
   2.1 Läuft der Gurt nach links, drehen Sie die linke Einstellschraube am hinteren Ende des Laufbandes ^1/8 Umdrehung im Uhrzeigersinn und die rechte Einstellschraube ^1/8 Umdrehung gegen den Uhrzeigersinn. Warten Sie einen Moment, da die Veränderung nicht sofort sichtbar wird.

Die Ausrichtung des Laufgurtes verändert sich bereits nach einer 1/8 Umdrehung der Einstellschraube. verändert die Laufrichtung der Matte. Verändern Sie die Schraubenstellung daher nur Schritt für Schritt.

2.2 Läuft der Gurt nach rechts, drehen Sie die rechte Einstellschraube ^1/8 Umdrehung im Uhrzeigersinn und die linke Einstellschraube ^1/8 Umdrehung gegen den Uhrzeigersinn.

1. Läuft der Gurt wieder mittig, ist die Justierung richtig. Falls dies nicht der Fall sein sollte, wiederholen Sie die unter 2.1 und 2.2 beschriebenen Schritte solange, bis die Matte mittig läuft.

Sollte sich die Gurte nicht justieren lassen, setzen Sie sich bitte mit einem Fachmann in Verbindung.

Wenn sich die Ausrichtung des Laufgurtes soweit verschoben hat, dass dieser an einer der beiden seitlichen Trittflächen schleift können Störungen und Defekte am Laufband auftreten. Schäden, die auf einer unterlassenen oder mangelhaften Justierung des Laufgurtes beruhen, werden in keinem Fall über die Gewährleistung oder Garantie abgedeckt.

Nachspannen des Laufgurtes

Sollte der Laufgurt während des Betriebes über die Laufrollen rutschen (dies äußert sich durch ein spürbares Rucken während des Laufens), muss der gurt nach gespannt werden. Das Nachspannen wird über die selben Einstellschrauben, die auch zum Justieren des Laufgurtes benutzt werden, ausgeführt.

1. Starten Sie das Laufband und lassen Sie es mit einer konstanten Geschwindigkeit von 4 km/h laufen.
2. Beide Einstellschrauben direkt aufeinander folgend 18 Umdrehung im Uhrzeigersinn drehen.
3. Versuchen Sie nun, die Laufmatte abzubremsen, in dem Sie auf dem Laufband so gehen, als würden Sie einen steilen Abhang hinab laufen. Sollte die vordere Rolle immer noch durchdrehen, wiederholen Sie den Spannvorgang erneut. Der Laufgurt sollte so gespannt sein, dass die vordere Rolle erst bei starkem Bremsen durchdreht.

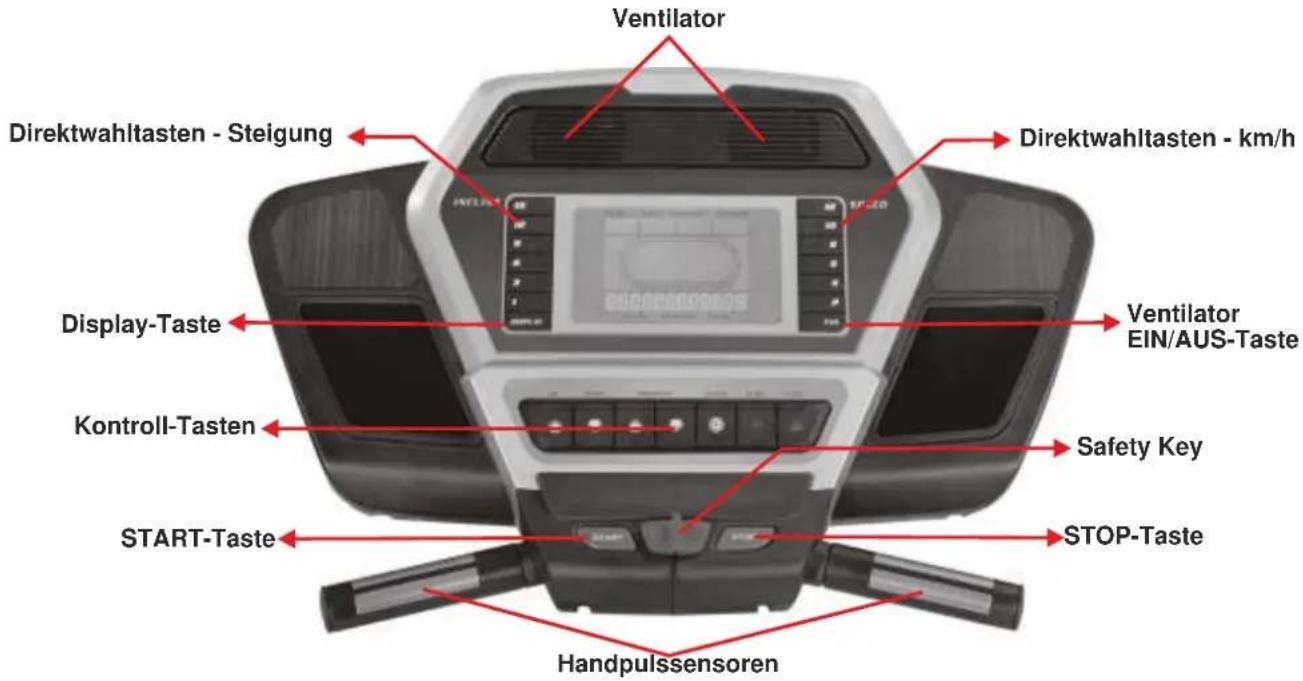

Ventilator Direktwahltasten - Steigung Direktwahltasten - km/h Display-Taste Kontroll-Tasten START-Taste Handpulssensoren Vestilator EIN/AUS-Taste Safety Key STOP-Taste

Die Anzeige des Displays informiert Sie über folgende Trainingswerte:

CALORIES* Energieverbrauch in kcal

TIME Trainingszeit

INCLINE Steigung

SPEED Geschwindigkeit in km/h

DISTANCE Trainingsstrecke in km

PULSE bei Verwendung der Handsensoren: Pulsanzeige

bei Verwendung eines Sende-Brustgurtes*: Herzfrequenzanzeige

*nicht im Lieferumfang enthalten - als Zubehör erhältlich

* Hinweis zur Kalorienmessung

Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden.

Um eine Annäherung an Ihren tatsächlichen Energieverbrauch zu ermöglichen, können Sie bei diesem Modell Ihr Körpergewicht vorgeben.

Dennoch handelt es sich bei dem angezeigten Energieverbrauch um einen angenäherten und nicht um einen exakten Wert.

Display

Die Anzeige des Cockpits ist ein Blue-Backlight LCD-Display. Die blaue Hintergrundbeleuchtung ermöglicht auch bei dunklen Lichtverhältnissen eine klare Ansicht der Trainingsdaten.

LCD-Profilmatrix

Die grafische Darstellung der Programme und Profile erfolgt über 8 x 20 Dots (Punkte) Matrix.

Der aktuelle Trainingsbereich wird hierbei durch ein blinkendes Segment angezeigt.

400-Meter-Runde / Rundenzahl

Um die Profilmatrix wird eine Stadionrunde von 400 Metern angezeigt. Das blinkende Segement zeigt hierbei Ihre aktuelle Trainingsposition an.

Die aktuelle Rundenzahl wird unterhalb der Pulsanzeige angezeigt.

DISPLAY-Taste

Taste zum Anzeigewechsel der Trainingswerte

Direktwahltasten INCLINE

6 Direktwahltasten zur Schnelleingabe der jeweiligen Steigung.

Direktwahltasten SPEED

6 Direktwahltasten zur Schnelleingabe der jeweiligen Geschwindigkeit.

FAN-Taste

Mit dieser Taste schalten Sie die Ventilator ein oder aus.

ENTER-Taste

Taste zur Bestätigung von Eingaben.

STOP-Taste

Stopp/Pause-Funktion:

Durch einmaliges Drücken der STOP/RESET-Taste stoppt das Band. Das Cockpit schaltet für 5 Minuten in den Pause-Modus. Wird innerhalb dieser 5 Minuten die START-Taste gedrückt, so wird das Training an der stelle weitergeführt, an dem es unterbrochen wurde. Nach 5 Minuten führt das Cockpit automatisch einen Reset durch und alle Werte werden auf Null zurückgesetzt.

RESET-Funktion:

Drücken Sie die STOP/RESET-Taste im Pausemodus länger als 3 Sekunden, so ertönt ein Signalton und alle Werte werden zurückgesetzt.

START-Taste

Startet die Quickstartfunktion bzw. das gewählte Trainingsprogramm.

Bei Nutzung der Pausefunktion wird durch drücken der START-Taste das Training wieder aufgenommen.

UP/DOWN-Tasten (Steigung)

Mit den UP/DOWN-Tasten können Sie die Steigung in 1%-Schritten verstellen.

UP = Steigung wird erhöht

DOWN = Steigerung wird verringert

SLOW/DOWN (Geschwindigkeit)

Mit den SLOW/FAST-Tasten können Sie die Geschwindigkeit in 0,1 km/h-Schritten verstellen.

SLOW = Geschwindigkeit wird verringert

FAST = Geschwindigkeit wird erhöht

PROGRAM-Taste

Mit den UP/DOWN-Tasten wählen Sie die Programme aus.

Herzfrequenz-Messung

Das Cockpit Ihres Laufbandes ist serienmäßig

mit einem polarkompatiblen Receiver (Empfänger) ausgestattet. Ein Brustgurt ist als Zubehör erhältlich.

Handpuls-Sensoren

Dienen zur kurzzeitigen Pulskontrolle. Bitte nicht an die Handsensoren fassen, wenn Sie einen Brustgurt tragen, da es ansonsten zu Fehlmessungen kommen kann.

Mit den, sich auf den seitlichen Handläufen befindendlichen Tastaturen kann während des Trainings die Geschwindigkeit (rechter Handlauf) und die Steigung (linker Handlauf) individuell geregelt werden.

Laufband einschalten

Verbinden Sie das Stromkabel des Laufbandes zu erst mit der Anschlussbuchse auf der Rückseite des Motorgehäuses. Verbinden Sie dann den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose.

Schalten Sie nun das Laufband mit der Ein-/Ausschalt-Taste (befindet sich ebenfalls auf der Rückseite des Motorgehäuses) ein. Im Display erscheint für kurze Zeit eine Information über die Softwareversion und die bisher absolvierte Gesamttrainingszeit und - strecke.

Laufband ein- / ausschalten

Um das Laufband auszuschalten betätigen Sie erneut die Ein-/Ausschalt-Taste. Entfernen Sie nun zuerst den Netzstecker aus der Steckdose und ziehen Sie dann das Stromkabel aus der Anschlussbuchse des Laufbandes.

Cockpit

Quickstart

Drücke Sie die START-Taste.

Das Laufband startet automatisch nach einem akustisch unterlegten Countdown von 3 bis 0 und die Trainingszeit beginnt jetzt zu laufen. Mit den SPEED-Tasten regulieren Sie die Geschwindigkeit, mit den INCLINE-Tasten die Steigung während des Trainings. Wenn Sie das Training unterbrechen oder beenden möchten, drücken Sie die STOP-Taste.

Schritt 1: Programm-Auswahl

Wählen Sie durch Drücken der UP/DOWN-Programmtasten das Programm P0 „MANUAL" aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste.

Schritt 2: Eingabe des Alters

Geben Sie mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtseingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Zeit-Eingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) die gewünschte Trainingszeit vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 5: Trainingsstart

Drücken Sie die START-Taste. Im Display wird ein Countdown von 3 Sekunden (3, 2, 1) angezeigt. Jeder Countdown-Wert ist mit einem akustischen Signal unterlegt. Nach Beendigung des Countdowns beginnt die Trainingszeit im Countdown-Modus rückwärts zu laufen und das Laufband startet automatisch mit.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

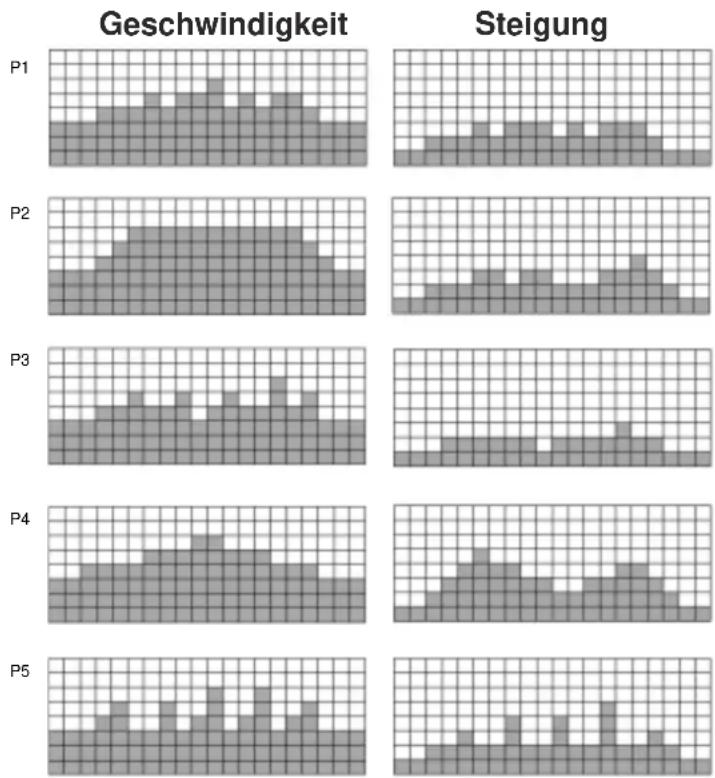

Trainingsprofile

Schritt 1: Profil-Auswahl

Wählen Sie mit den UP/DOWN-Programmtasten das gewünschte Trainingsprofil P1 bis P5 aus, Bestätigen Sie Ihre Auswahl mit der ENTER-Taste.

Schritt 2: Eingabe des Alters

Geben Sie mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtseingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Zeit-Eingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) die gewünschte Trainingszeit vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 5: Maximal-Geschwindigkeit

Geben Sie mit den UP/DOWN-Tasten (Geschwindigkeit) die maximale Geschwindigkeit, mit der Sie das gewählte Trainingsprofil absolvieren wollen vor. Bestätigen Sie Ihre Eingabe mit der ENTER-Taste.

Schritt6: Profilstart

Drücken Sie nun die START-Taste.

Im Display wird ein Countdown von 3 Sekunden (3, 2, 1) angezeigt, jeder Countdown-Wert ist mit einem akustischen Signal unterlegt.

Die Trainingszeit beginnt nach Beendigung des Countdowns zu laufen, das Laufband startet automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Eigene Programme (USER1/USER2)

Schritt 1: Profil-Auswahl

Wählen Sie mit den UP/DOWN-Programmtasten das gewünschte Profil (USER 1/USER 2) aus und bestätigen Sie Ihre Auswahl mit der ENTER-Taste.

Schritt 2: Eingabe des Alters

Geben Sie mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Alter ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtseingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Zeit-Eingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) die gewünschte Trainingszeit vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 5: Vorgabe der Geschwindigkeit

Im Display blinkt das erste von im Ganzen 20 Segmenten. Geben Sie nun für dieses Segment die gewünschte Geschwindigkeit mit den FAST/SLOW Tasten oder den Direktwahltasten für Geschwindigkeit vor. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste. Nun blinkt das 2. Segment. Geben Sie in der gleichen Art, wie für Segment 1 die Geschwindigkeitswerte für die restlichen 19 Segmente vor.

Schritt 6: Steigungsvorgabe

Im Display blinkt das erste von im Ganzen 20 Segmenten. Geben Sie nun für dieses Segment die gewünschte Steigung mit den UP/DOWN Tasten oder den Direktwahltasten für Steigung vor. Bestätigen Sie Ihre Vorgabe durch Drücken der ENTER-Taste. Nun blinkt das 2. Segment. Geben Sie in der gleichen Art, wie für Segment 1 die Steigungswerte für die restlichen 19 Segmente vor.

Schritt 7: Profilstart

Drücken Sie nun die START-Taste. Im Display wird ein Countdown von 3 Sekunden (3, 2, 1) angezeigt, jeder Countdown-Wert ist mit einem akustischen Signal unterlegt. Die Trainingszeit beginnt nach Beendigung des Countdowns zu laufen, das Laufband startet automatisch. Nachdem Sie ein Profil programmiert haben, können Sie es direkt nach der Auswahl durch Drücken der START-Taste starten.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Pulsgesteuerte Programme (HR1/HR2)

Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Steigung. Ist der Wert höher, so verringert das Laufband automatisch die Steigung. Die Geschwindigkeit wird hierbei individuell vom Benutzer reguliert. Die Hauptvoraussetzung für diese Programme ist eine permanente und exakte Übermittlung der Herzfrequenzwerte. Aus diesem Grund können diese Programme nur unter Verwendung eines uncodierten Herzfrequenz-Brustgurtes genutzt werden. Dieser ist als Zubehör erhältlich. Die Nutzung dieser Programme mittels der Handpulssensoren ist nicht möglich. Lesen Sie hierzu auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung.

Schritt 1: Programm-Auswahl

Wählen Sie mit den UP/DOWN-Programmtasten das gewünschte Programm (H1/H2) aus.

H1:

Training mit 60% der maximalen Herzfrequenz

H2:

Training mit 80% der maximalen Herzfrequenz

Bestätigen Sie Ihre Auswahl mit der ENTER-Taste.

Schritt 2: Altersvorgabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 3: Gewichtseingabe

Geben Sie nun mit den ÜP/DOWN-Tasten (Geschwindigkeit) Ihr Körpergewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 4: Zeit-Eingabe

Geben Sie nun mit den UP/DOWN-Tasten (Geschwindigkeit) die gewünschte Trainingszeit von 10 bis 99 Minuten vor. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.

Schritt 5: Zielpulsvorgabe

Das Cockpit hat bereits den Zielpuls errechnet:

H1:

Training mit 60% der maximalen Herzfrequenz

H2:

Training mit 80% der maximalen Herzfrequenz

Wenn Sie mit dem errechneten Wert trainieren möchten, so bestätigen Sie dies mit der ENTER-Taste. Sollten Sie mit einem individuellen Zielpuls trainieren wollen, so geben Sie diesen mit den UP- und DOWN-Tasten vor. Lesen Sie hierzu auch das Kapitel "PULS-/HERZFREQUENZ" in dieser Anleitung.

Schritt 6: Profilstart

Drücken Sie nun die START-Taste.

Im Display wird ein Countdown von 3 Sekunden (3, 2, 1) angezeigt, jeder Countdown-Wert ist mit einem akustischen Signal unterlegt.

Die Trainingszeit beginnt nach Beendigung des Countdowns zu laufen, das Laufband startet automatisch.

Trainingsende

Das Laufband stoppt nach Ablauf der vorgegebenen Trainingszeit automatisch.

Direktwahltasten

Das Cockpit Ihres Laufbandes verfügt über je sechs Direktwahltasten für Geschwindigkeit und Steigung. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter Geschwindigkeiten bzw. Steigungen.

INCLINE 15 12 9 7 3 1

Handlauftasten

Die Handläufe Ihres Laufbandes verfügen über Tastaturen zur Steuerung der Geschwindigkeit und Steigung. Hierbei ist der rechte Handlauf mit der Handlaufsteuerung für Geschwindigkeit und der linke mit der Handlaufsteuerung für Steigung ausgestattet.

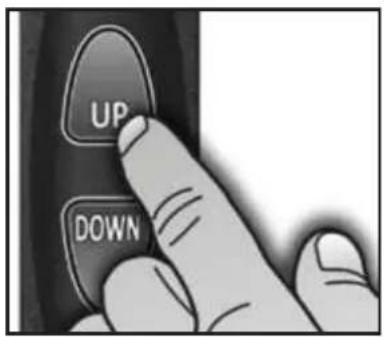

UP DOWN

Empfohlenes Zubehör

Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau.

POLAR® Sende-Brustgurt T34

Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz.

MAXXUS® Bodenschutzmatte

Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. den Bodenbelag optimal gegen Beschädigungen, Kratzer und Verunreinigungen durch Körperschweiß. Lauf- und Bewegungsgeräusche werden stark minimiert. Erhältlich in folgenden Größen:

• 160 x 100 cm
• 210 x 100 cm

MAXXUS® Silikon

Optimales Schmier- und Trennmittel für Laufgurt und Laufdeck.

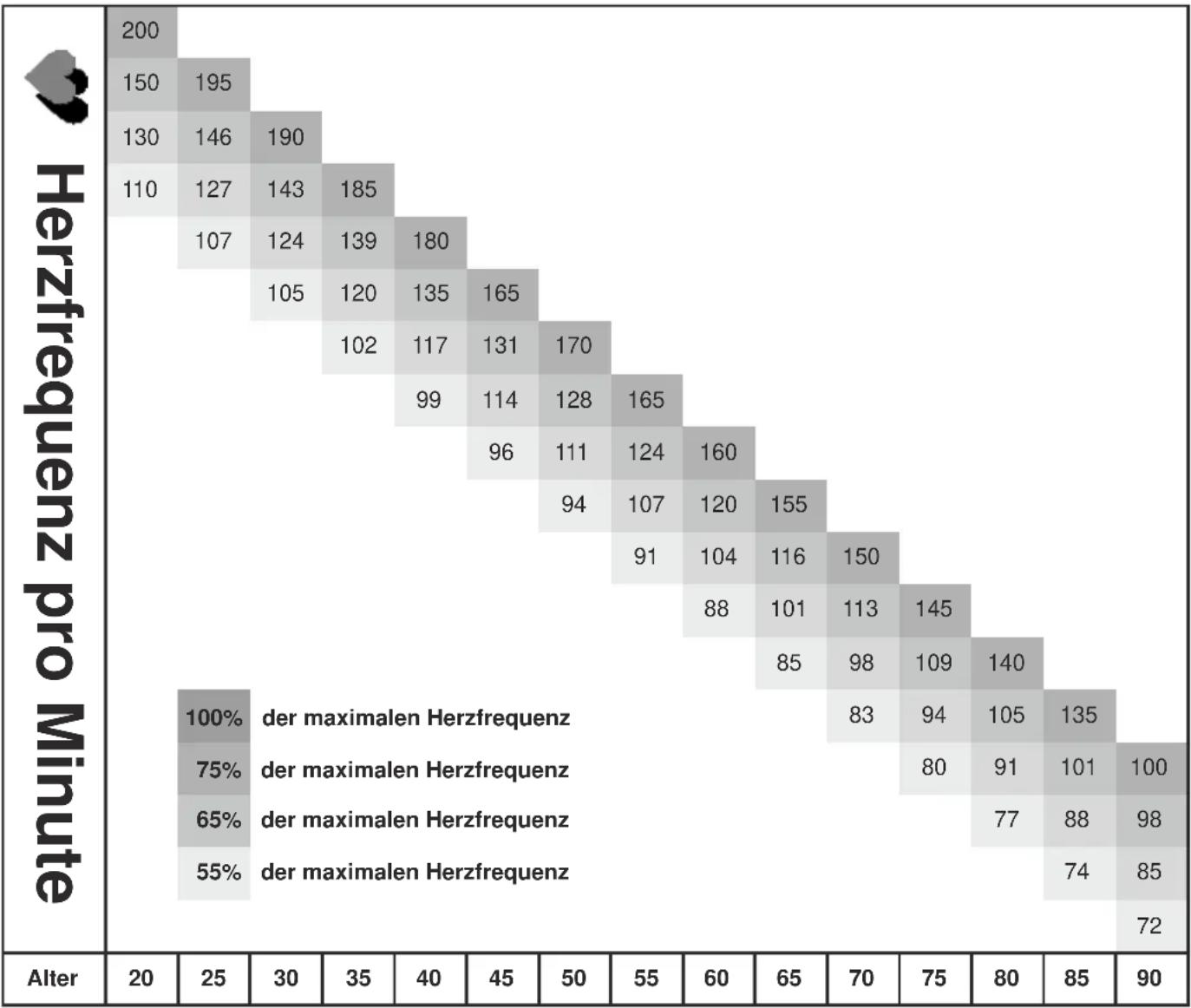

Kalkulation der individuellen Trainingsherzfrequenz

Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt:

220 - Alter = maximale Herzfrequenz

Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen

Trainingsherzfrequenz. Hierzu setzen Sie die errechnete maximale Herzfrequenz gleich 100%

Wellness- & Gesundheits - Zielzone = 50 bis 60% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für übergewichtige und/oder ältere Einsteiger, bzw. Wiedereinsteiger mit längerer Trainingspause.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 4-6 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 70% Fett, 25% Kohlehydrat und 5% Eiweiß.

Fettverbrennungs - Zielzone = 60 bis 70% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel Gewichtsreduzierung ist.

Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 6-10 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 85% Fett, 10% Kohlehydrat und 5% Eiweiß.

Kondition- & Fitness - Zielzone = 70 bis 80% der maximalen Herzfrequenz

Dieser Trainingsbereich eignet sich ideal für Sportler deren Ziel eine Verbesserung Ihrer Ausdauer bzw. Kondition ist. Während des Trainings in diesem Bereich werden vom Körper pro Minute ca. 10-12 Kalorien zur Energiegewinnung verbrannt. Der prozentuale Anteil pro Kalorie liegt bei ca. 35% Fett, 60% Kohlehydrat und 5% Eiweiß.

Für ein optimales und effektives Trainingsergebnis sollten Sie den jeweiligen Mittelwert der gewünschten Zielzone ermitteln (siehe auch Tabelle):

Wellness- & Gesundheits - Zielzonenmittelwert = 55% der maximalen Herzfrequenz

Fettverbrennungs - Zielzonenmittelwert = 65% der maximalen Herzfrequenz

Kondition- & Fitness - Zielzonenmittelwert = 75% der maximalen Herzfrequenz

Pulsmessung über Handsensoren

Die meisten Trainingsgeräte sind mit Handpulssensoren ausgestattet. Diese sind zumeist im Cockpit oder an den Handläufen integriert. Diese Handsensoren dienen zur kurzzeitigen Ermittlung der Pulsfrequenz. Hierzu umfassen Sie mit beiden Händen gleichzeitig die Sensoren. Nach kurzer Zeit wird im Display die aktuelle Pulsfrequenz angezeigt. Dieses Messsystem basiert auf den durch den Herzschlag bedingten Blutdruckschwankungen. Hierbei werden die, durch die Blutdruckschwankungen verursachten Veränderungen des elektrischen Hautwiderstandes mittels der Handsensoren gemessen. Diese Veränderungen werden zu einem Mittelwert zusammengefasst und im Display als aktuelle Pulsfrequenz angezeigt.

! ACHTUNG

Bei großen Teilen der Bevölkerung ist die pulsschlagbedingte Hautwiderstandsveränderung so minimal, dass sich aus den Messergebnissen keine verwertbaren Werte ableiten lassen. Auch starke Hornhautbildung an den Handflächen, feuchte Hände und Erschütterungen des Körpers, die bei vielen Trainingsformen unvermeidlich sind, verhindert eine korrekte Messung. In solchen Fällen kann der Pulswert gar nicht oder nur unkorrekt angezeigt werden.

Bitte prüfen Sie deshalb im Falle einer fehlerhaften oder nicht erfolgten Messung, ob dies nur bei einer oder mehreren Personen auftritt. Sollte die Anzeige des Pulses nur im Einzelfall nicht funktionieren, so liegt kein Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich

Herzfrequenzmessung über Brustgurt

Eine Großzahl der MAXXUS ^® Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet.

Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten POLAR ^® -Brustgurtes) ermöglicht dieser Ihnen eine drahtlos Herzfrequenzmessung. Der Brustgurt ist als Zubehör erhältlich.

Diese optimale und EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sende-Brustgurtes direkt von der Haut ab.

Der Brustgurt sendet dann die Impulse über ein elektromagnetisches Feld an den im Cockpit eingebauten Receiver (Empfänger).

Wir empfehlen die grundsätzliche Verwendung eines Brustgurtes zur Herzfrequenzmessung bei der Nutzung herzfrequenzgesteuerter Programme.

! ACHTUNG

Die Ermittlung der aktuellen Herzfrequenz mittels Brustgurt dient lediglich zur Anzeige der aktuellen Herzfrequenz während des Trainings. Dieser Wert sagt aber nichts über die für das Training sichere und effektive Herzfrequenz aus. Auch ist diese Art der Messung in keiner Weise für medizinische Diagnosezwecke konzipiert oder geeignet.

Besprechen Sie daher mit Ihrem Hausarzt die für Sie am besten geeignete Vorgehensweise bei der Erstellung und Umsetzung Ihres Trainingsplans, bevor Sie mit dem Training beginnen.

Dies gilt vor allem für Personen:

- die über eine längere Zeitspanne sich nicht mehr sportlich betätigt haben

- übergewichtig sind

- älter als 35 Jahre sind

- zu hohen oder zu niedrigen Blutdruck haben

- Herzprobleme haben

Sollten Sie einen Herzschrittmacher oder ähnliche Geräte tragen, so besprechen Sie vor der Benutzung eines Herzfrequenz-Brustgurt dies unbedingt mit Ihrem behandelnden Facharzt.

Cockpit:

Anzeige von:

• Zeit Geschwindigkeit
  ♦ Strecke ♦ Steigung
  ♦ Kalorienverbrauch ♦ Puls (bei Verwendung der Handsensoren)
• Rundenzahl
• Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes)

Technische Details:

Motor: DC-Motor

Konstante Motorleistung: 2,75S / 2,05kW

Antriebsart: Rillenriemen

Geschwindigkeit: 1,0 - 18 km/h, in 0,1 km/h-Schritten verstellbar

Steigung: 0 - 15%, in 1,0%-Schritten elektronisch verstellbar

∅ Antriebsrolle, vorne: ca. 60 mm

∅ Rolle, hinten: ca. 60 mm

Lauffläche: ca. 1480 x 510 mm

Dicke der Laufmatte: ca. 18 mm

Aufstellmaßemaße: ca. 2.050 x 870 x 1.440 mm (LxBxH)

Aufstellmaßemaße, geklappt: ca. 1.220 x 870 x 1.740 mm (LxBxH)

Gesamtgewicht: ca. 113 kg

Maximales Benutzergewicht: 140 kg

Stromversorgung: 220-230V - 50Hz

Einsatzgebiete:

Heimbereich - ausschließlich private Nutzung!

Semiprofessioneller Bereich

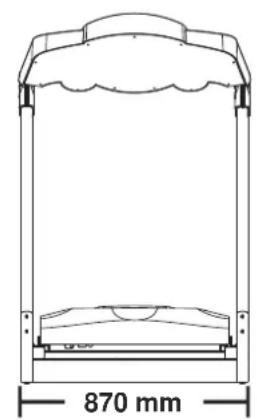

Maße

1.440 mm 2.050 mm

Europäische Entsorgungsrichtlinie 2002/96/EG

Entsorgen Sie Ihr Trainingsgerät in keinem Fall über den normalen Hausmüll.

Entsorgen Sie das Gerät ausschließlich über einen kommunalen oder zugelassenen Entsorgungsbetrieb.

Beachten Sie hierbei die aktuell geltenden Vorschriften.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit.

Batterien / Akkus

Batterien / Akkus dürfen keinesfalls in den normalen Hausmüll geworfen werden.

Beachten Sie, dass Batterien und Akkus Giftstoffe enthalten können, daher ist jeder Verbraucher gesetzlich dazu

verpflichtet, diese bei der entsprechenden Sammelstelle seiner Stadt oder Gemeinde, bzw. im Handel abzugeben.

Erkundigen Sie sich im Zweifelsfall bei Ihrer Stadt- bzw. Gemeindeverwaltung nach einer sach- und umweltgerechten

Entsorgungsmöglichkeit.

Geben Sie Batterien und Akkus nur im entladenen Zustand zurück.

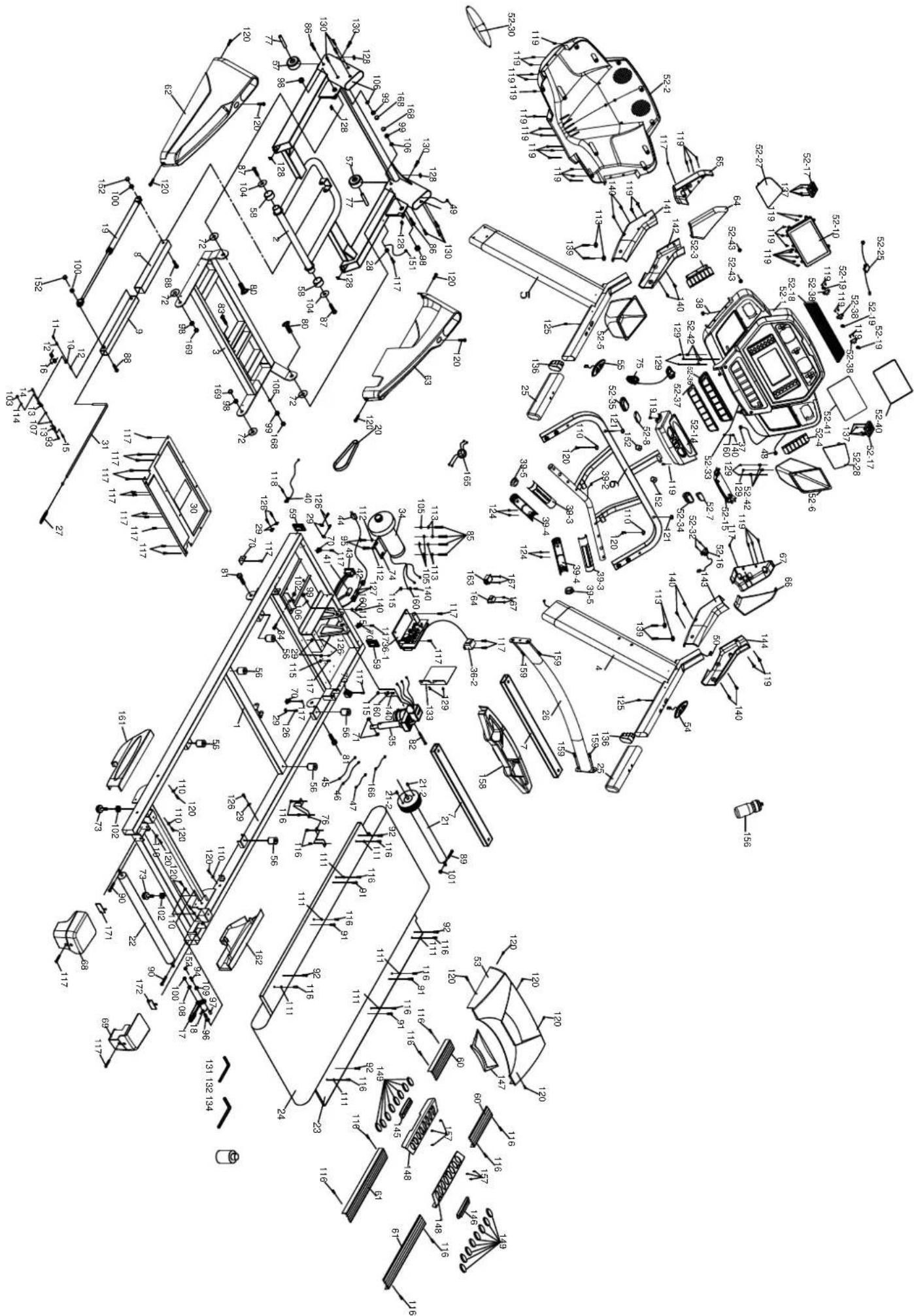

Damit das MAU-0018-Treuen im Serviceallschnell helfen zu können, benötigen wir einige

Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer.

Bitte füllen Sie im Bedarfsfall das Reparaturauftrags/Schadenmeldungs-Formular dieses Benutzerhandbuches vollständig aus und senden dieses an uns per Post oder Fax ein.

Einsatzbereiche & Gewährleistungszeiten

Die Fitnessgeräte von MAXXUS ^® sind je nach Modell für unterschiedliche Einsatzbereiche geeignet. Die für Ihr Fitnessgerät geltenden Einsatzbereiche entnehmen Sie bitte den "Technischen Daten" dieses Benutzerhandbuches.

Heimbereich:

Ausschließlich private Nutzung

Gewährleistungsdauer: 2 Jahre

Semiprofessioneller Bereich:

Nutzung unter Anleitung in Hotels, Krankengymnastik-praxen, etc.

Die Nutzung in einem Fitnessstudio, oder einer ähnlichen Einrichtung ist hierbei ausgeschlossen!

Gewährleistungsdauer: 1 Jahr

Professioneller Bereich:

Nutzung in einem Fitnessstudio oder einer ähnlichen Einrichtung unter Aufsicht von Fachpersonal.

Gewährleistungsdauer: 1 Jahr

Bei einer Nutzung Ihres Trainingsgerät in einem, für das Trainingsgerät nicht vorgesehen Bereich erlischt gegebenenfalls ein Garantie- oder Gewährleistungsanspruch!

Kaufbeleg und Seriennummer

Um Ihren Anspruch auf Serviceleistungen innerhalb der Gewährleistung zu wahren, benötigen wir von Ihnen in jedem Fall einen Kaufnachweis. Bewahren Sie daher bitte Ihren Kauf- bzw Rechnungsbeleg immer auf und senden Sie uns eine Kopie im Gewährleistungsfall als Anhang Ihres Reparaturauftrags/Schadenmeldung unaufgefordert mit ein. Damit gewährleisten Sie eine schnelle Bearbeitung Ihres Servicefalles.

Damit wir Ihre Modellversion eindeutig identifizieren können, benötigen wir für eine Serviceleistung die Angabe des Produktnamens, der Seriennummer und des Kaufdatums.

Gewährleistungsbedingungen

Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS® Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS® Group GmbH & Co. KG erworben wurden.

Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. Sie gilt nicht für Schäden und Mängel, die durch schuldhaft unsachgemäßen Gebrauch, fahrlässige oder mutwillige Zerstörung, mangelnde oder unterlassene Wartungs- und/oder Reinigungsmaßnahmen, höhere Gewalt, betriebsbedingte und dadurch normale Abnutzung, Schäden die durch das Eindringen von Flüssigkeiten, Reparatur oder Veränderung von Ersatzteilen fremder Herkunft verursacht werden. Die Gewährleistung gilt ebenfalls nicht für eine fehlerhafte Montage bzw. Beschädigungen die durch eine falsche Montage entstehen. Bestimmte Bauteile unterliegen einem gebrauchsbedingten Verschleiß bzw. einer normalen Abnutzung. Zu diesen Bauteilen zählen zum Beispiel:

Kugellager

■ Lagerbuchsen

■ Lager

■ Antriebsriemen

■ Schalter und Tasten

■ Laufgurte

■ Laufplatten

■ Laufrollen

Verschleißerscheinungen an diese Verschleißteilen sind nicht Gegenstand der Gewährleistung.

Sollte das Trainingsgerät aufgrund einer Reparatur bei Ihnen abgeholt werden, so ist die Demontage und Bereitstellung, sowie auch der Empfang und die Wiederaufstellung des Gerätes notwendig. Grundsätzlich fallen diese Leistungen nicht unter die Gewährleistungen. Bei Einzelteilen müssen die defekten Teile an unsere Serviceadresse gut verpackt und nach vorheriger Absprache versendet werden.

Serviceleistungen außerhalb der Gewährleistung & Ersatzteilbestellung

Das MAXXUS ^® Serviceteam steht Ihnen selbstverständlich auch gerne bei der Problemlösung zur Verfügung, wenn Fälle eines Mangels nach Beendigung der Gewährleistungen, oder Fälle, die nicht durch die Gewährleistungen abgedeckt werden, auftreten. In einem solchen Fall wenden Sie sich bitte direkt per Email an:

[e-mail]

Bestellungen über Ersatz- und/oder Verschleißteile senden Sie bitte unter Angabe des Produktnamens, der Ersatzteilbezeichnungen, der Ersatzteilnummern und der benötigten Bestellmengen an:

[e-mail]

Bitte beachten Sie, dass zusätzlich benötigtes Befestigungsmaterial, wie Schrauben, Unterlegscheiben, etc. nicht im Lieferumfang der einzelnen Ersatzteilen enthalten ist und separat bestellt werden muss.

Garantiebedingungen\*

MAXXUS ^® gewährt für dieses Trainingsgerät eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. Der Garantiezeitraum beginnt mit dem Kaufdatum, wenn folgende Voraussetzungen erfüllt sind:

Geräteregistrierung

Das Gerät ist innerhalb von 14 Tagen nach dem Kaufdatum schriftlich zu registrieren. Verwenden Sie hierzu ausschließlich die der Gebrauchsanleitung beigefügte „MAXXUS®Registrierungskarte“.

Spätere Registrierungen können leider nicht mehr kostenfrei entgegengenommen werden. Senden Sie die Registrierungskarte vollständig ausgefüllt und ausreichend frankiert zurück.

Privater Direkterwerb und Betrieb in Deutschland

Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS® Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb.

Bei Veräußerung oder sonstiger Weitergabe des Gerätes sind die Adressdaten des Käufers zur Wahrung der Garantie innerhalb einer Frist von 14 Tagen seit Vertragsschluss schriftlich an MAXXUS ^® zu übermitteln.

Wartung

Für dieses Trainingsgerät gilt eine Wartungspflicht. Die Wartungsintervalle beginnen mit dem Kaufdatum und betragen für:

→ Laufbänder 12 Monate
→ Crosstrainer 18 Monate
→ Ergometer/Heimtrainer 24 Monate
Recumbent 24 Monate
Rudergeräte 24 Monate
Speedbikes 24 Monate
Vibrationsgeräte 24 Monate
Kraftmaschinen unterliegen keiner generellen Wartungspflicht

Alle Bauteile sind ungeachtet dessen vom Kunden regelmäßig zu überprüfen und gemäß der Bedienungsanleitung mit geeigneten Schmiermitteln zu behandeln. Ein Wartungsauftrag ist mindestens 4 Wochen vor Ablauf der oben genannten Frist beim MAXXUS® Support zur Planung anzumelden. Die Terminabstimmung erfolgt telefonisch oder per Email, Fax oder Postbrief. Im Fall der Garantieinanspruchnahme ist die Durchführung der Wartung mit Belegen über den Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen.

Inanspruchnahme

Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird.

Ausschluss

Von der Garantieleistung ausgeschlossen sind:

→ Transport- und Fahrtkosten
- Auf- und Abbaukosten bei notwendigem Transport
Notwendige Wartungsarbeiten
Behebung von Schäden, welche aufgrund falscher Montage, falscher Nutzung oder mangelnder Reinigung entstanden sind
→ Verschleißteile**

** Von der Garantie ausgeschlossene Verschleißteile sind insbesondere:

♦ Laufgurt
♦ Laufbrett
◆ Antriebsriemen
♦ Folien
♦ Kugellager
♦ Laufrollen
♦ Überzüge an Haltegriffen
♦ Zugseile

♦ Pedalriemen

Zur Schmierung des Laufgurtes von laufbändern sind ausschließlich MAXXUS® Pflegeöle zu verwenden. Bei Verwendung von Fremdölen zur Laufgurtschmierung erlischt die Garantie. Dies gilt insbesondere für die Nutzung von Ölsprays. Für die Instandsetzung, Wartung und Pflege sind ausschließlich original MAXXUS® Produkte zu verwenden.

*Stand: 01/2009

MAXXUS® Registrierungskarte

Um Ihr Trainingsgerät zu registrieren füllen Sie bitte alle Felder dieser Karte vollständig aus.

Geräte-Daten:

Produktname: TX 7.2 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum:

Nutzungsart:

□ Private Nutzung
□ Gewerbliche Nutzung

Persönliche Daten:

Firma: Ansprechpartner:

Vorname: Nachname:

Straße : Hausnummer :

PLZ / Ort: Land:

E-Mail: Tel.-No*:

Fax-No*: Handy-No*:

* Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden.

Datum

Ort Unterschrift

Senden Sie die ausgefüllte Registrierkarte per:

Post**: MAXXUS Group GmbH & Co KG, Hans-Böckler-Strasse 5, D-64521 Groß Gerau

Fax: [phone]

E-Mail: [e-mail]

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXXUS® Reparaturauftrag / Schadensmeldung

Geräte-Daten

Produktname: TX 7.2 Produktgruppe: Laufband

Seriennummer: Rechnungsnummer:

Kaufdatum: Wo gekauft:

Zubehör:

Nutzungsart

Private Nutzung

□ Gewerbliche Nutzung

Persönliche Daten

Firma: Ansprechpartner:

Vorname: Nachname:

Straße: Hausnummer.:

PLZ/Ort: Land:

E-Mail: Tel.-No:

Fax-№*: Handy-№*:

*Bei den mit Stern markierten Feldern handelt es sich um freiwillige Angaben, die restlichen Felder sind Pflichtfelder, die unbedingt ausgefüllt werden müssen.

Fehlerbeschreibung

Bitte tragen Sie nachfolgend eine kurze, möglichst genau Fehlerbeschreibung ein:

(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc....)

☐ Die Kopie des Kaufnachweises / Rechnung / Quittung ist beigefügt.
□ Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS® Group GmbH & Co. KG an.

Hiermit beauftrage ich die Firma MAXXUS® Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. Im Falle einer vor Ort-Reparatur sind unsere Mitarbeiter inkassoberechtigt. Mit meiner Unterschrift bestätige ich diese Vereinbarung.

Datum

Ort Unterschrift

Bitte beachten Sie, dass nur vollständig ausgefüllte Aufträge bearbeitet werden können. Legen Sie bitte unbedingt eine Kopie des Kaufbelegs bei. Senden Sie die vollständig ausgefüllte Reparaturauftrag / Schadensmeldung per:

Post*: Maxxus Group GmbH & Co KG, Service Abteilung, Hans-Böckler-Strasse 5, D-64521 Groß-Gerau

Fax: [phone]

Eine Übermittlung per E-Mail ist leider nicht möglich.

*Brief bitte ausreichend frankieren - unfrankierte Briefe können leider nicht angenommen werden!

MAXUS®

Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau Germany E-Maill: [e-mail] www.maxxus.de

Maxxus Group GmbH & Co. KG

Hans-Böckler-Straße 5 ♦ D-64521 Groß-Gerau

Germany

E-Maill: [e-mail]

www.maxxus.de
