Produkttyp	Music Disk Recorder (MIDI-Rekorder)
Marke	Yamaha
Modell	MDR-2P
Kategorie	Orgel-Zubehör / MIDI-Recorder
Stromversorgung	Gleichstrom 12 V über Netzteil PA-20 (im Lieferumfang)
Leistungsaufnahme	ca. 6 W (über PA-20)
Abmessungen (B × H × T)	ca. 280 × 90 × 220 mm (Schätzung)
Gewicht	ca. 1,5 kg (Schätzung)
Diskettenlaufwerk	3,5 Zoll DS/DD (Double-Sided, Double-Density)
MIDI-Schnittstellen	MIDI IN, MIDI OUT
Anzeige	7-Segment-LED für TIME & CONTROL und SONG NO.
Hauptfunktionen	Aufnahme, Wiedergabe, Edit (Punch-In), Song Sequencer, Phrase Repeat, Fernbedienung
Fernbedienung	Infrarot-Fernbedienungssender mit 2× AAA-Batterien
Kompatibilität	Yamaha Electone HX-Serie und andere MIDI-Instrumente
Betriebsarten	NORMAL, PHRASE REPEAT, SONG SEQ (SINGLE/REPEAT)
Bearbeitungsfunktionen	Punch-In-Aufnahme, Kopieren, Löschen, Einfügen (über EDIT-Modus)
Sicherheitsmerkmale	Netzschalter, Überspannungsschutz, VDE-geprüft, Entstörung nach Verfügung 1046/84
Lieferumfang	MDR-2P, Netzteil PA-20, MIDI-Kabel, Fernbedienung, Batterien (AAA)
Reinigung	Äußere Gehäuseteile mit weichem, trockenem Tuch reinigen; keine Lösungsmittel
Wartung	Diskettenlaufwerk regelmäßig mit Reinigungsdiskette reinigen
Reparatur	Nur durch autorisierten Fachhändler oder Yamaha-Kundendienst
Umgebungsbedingungen	Temperatur 5–40 °C, Luftfeuchtigkeit 20–80 % (nicht kondensierend)

Häufig gestellte Fragen - MDR-2P YAMAHA

Wie verbinde ich den MDR-2P mit einem Yamaha Electone?

Welche Disketten kann ich verwenden?

Wie nehme ich eine Spur auf?

Was bedeutet die Fehlermeldung 'Err'?

Kann ich die Wiedergabe wiederholen?

Wie verwende ich die Punch-In-Funktion?

Warum reagiert die Fernbedienung nicht?

Kann ich den MDR-2P ohne Electone verwenden?

Wie reinige ich das Gerät?

Was tun, wenn das Gerät keinen Strom hat?

BEDIENUNGSANLEITUNG MDR-2P YAMAHA

Herzlichen Glückwunsch zum Kauf des Yamaha Music Disk Recorders MDR-2. Der MDR-2 ist ein völlig neuartiges Musik-Aufzeichnungsgerät, das mit der neuesten Computertechnik arbeitet. Es ist entstanden auf der Basis der langjährigen Erfahrung von Yamaha als Hersteller von elektronischen Musikinstrumenten. Da der MDR-2 mit MIDI ausgestattet ist, kann er beliebig zur Aufnahme oder Wiedergabe von MIDI-Standard-Instrumenten wie solcher der Yamaha Electone-HX-Serie eingesetzt werden. Es ist ein digitaler Recorder mit Diskette als Aufnahmemedium, der Musikreproduktion höchster Qualität ermöglicht. Desweiteren ist der MDR-2 mit zahlreichen herausragenden Merkmalen ausgestattet, einschließlich Redigierfunktionen wie PUNCH-IN-Aufnahme, Fernbedienung von aufeinanderfolgender Wiedergabe, wiederholte Wiedergabe und Lautstärke- und Tempoeinstellung. Dieses Handbuch wurde geschrieben, um Sie mit der Bedienung Ihres Music Disk Recorders MDR-2 vertraut zu machen und Ihnen dessen phantastische Möglichkeiten nahe zu bringen.

Nochmals herzlichen Glückwunsch zur Wahl von Yamaha. Wir raten an, diese Bedienungsanleitung mit dem Gerät vor Ihnen zu lesen.

Ein Wort vor dem Einsatz 2

Anschluß Ihres MDR-2/MDR-2P 3

Bezeichnung und Funktion jedes

Bedienungselements 4

Konfiguration von Aufnahme und Wiedergabe .....21

Vor Beginn von Aufnahme oder Wiedergabe ......22

Aufnahmebetrieb 23

Wiedergabebetrieb....24

Redigierbetrieb (EDIT) 29

Andere Betriebsarten....32

Fehlermeldungen 33

Fehlersuchtabelle 33

Technische Daten 60

MIDI Implementation Chart....61

Tables des matières

Ein Wort vor dem Einsatz VORSICHT

Die Aufstellung darf nur vom Fachmann vorgenommen werden.

Vorsichtsmaßregeln bei der Behandlung des Netzkabels

Wenn das Netzkabel mit nassen Händen berührt wird, können elektrische Schläge die Folge sein. Beim Herausziehen des Steckers aus der Steckdose immer am Stecker anfassen und nicht am Kabel ziehen.

Entfernen von Anschlußkabeln

Beim Anschluß oder Entfernen von Anschlußkabeln immer zuerst das Gerät mit dem Netzschalter (POWER) ausschalten.

Aufstellung des Gerätes

Dieses Gerät nicht an den folgenden Orten aufstellen:

★ Orte mit starken Magnetfeldern (z.B. bei Lautprechern oder Fernsehern)

★ Orte mit direktem Sonnenlichteinfall, hohen Temperaturen wie etwa in der Nähe von Heizkörpern oder mit sehr niedrigen Temperaturen.

★ Orte mit hoher Luftfeuchtigkeit und Staub.

★ Orte mit starker Vibration.

★ Orte, wo das Gerät mit einem Winkel von über 15° aus der Waagerechten aufgestellt werden muß.

Wenn Wasser in das Gerät kommt

Wenn Wasser oder Fremdkörper aus Versehen in das Gerät gelangen, sofort das Netzkabel aus der Steckdose ziehen und das Gerät beim Fachhändler zur Reparatur einreichen.

Vorsichtsmaßregeln zur Behandlung der Disketten

NIEMALS eine Diskette entnehmen, während ein PLAY (CUSTOM/NORMAL), RECORD oder SONG SEQ Lämpchen leuchtet. Dadurch werden entweder die auf der Diskette gespeicherten Daten zerstört oder die Diskette selber beschädigt.

Behandlung der Disketten

★ Mit dem MDR-2/2P immer nur 3,5-Zoll double-sided double-density double-track Disketten verwenden.

★ Niemals die Diskettenoberfläche mit bloßen Händen berühren oder beim Einlegen der Diskette unnötige Gewalt anwenden.

★ Die Disketten niemals in der Nähe von magnetischen Gegenständen oder in Gebieten mit starken Magnetfeldern liegen lassen.

★ Wenn die Diskette nicht mehr gebraucht wird, diese in die Schutztasche stecken und an einem Ort aufbewahren, wo sie vor direktem Sonnenlicht, hohen Temperaturen oder Feuchtigkeit geschützt ist.

Antes de nada

PRECAUCIÓN

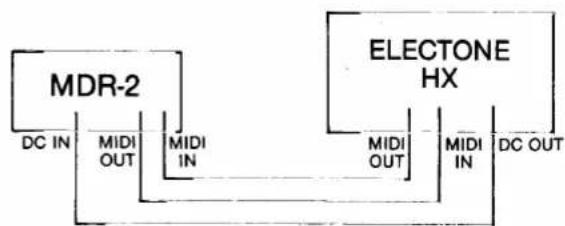

Verbindung von MDR-2 und Geräten der Yamaha Electone HX-Serie

Connexion du MDR-2 et de l'Electone Yamaha de la série HX Conexión de la MDR-2 y un Electone de la serie HX Yamaha

■Anschlußverfahren

(1) Zuerst die Buchse MIDI OUT des Instrumentes mit der Buchse MIDI IN des MDR-2/2P mit dem mitgelieferten MIDI-Kabel verbinden. Entsprechend die MIDI IN Buchse des Instrumentes mit der MIDI OUT Buchse des MDR-2/2P verbinden.

★ Bei Verbindung mit einem Electone immer MIDI IN und OUT Buchse anschließen, auch wenn Aufnahme und Wiedergabe von Vorführdaten durchgeführt wird, weil Daten konstant übertragen werden.
(2) MDR-2: Die Buchse DC IN für Betriebs-Gleichstrom mittels des mitgelieferten Kabels mit der Buchse DC OUT des Electone verbinden.
MDR-2P: Wenn Sie bestätigt haben, daß das Kabel von der Buchse des Netzteils DC OUT an die Buchse DC IN des MDR-2P angeschlossen ist, den Stecker des Netzteils in die Steckdose stecken.
(3) Den Netzschalter (POWER) an der Rückplatte des MDR-2/2P einschalten (ON). Der MDR-2 wird mit dem Netzschalter des Electone ein- und ausgeschaltet, und der MDR-2P mit dem Netzschalter an der Frontplatte des Netzteils.

Für Mehrspuraufnahme mit einem Tongeneratormodul etc.

*Wenn die EDIT-Betriebsart des MDR-2 auf MONITOR geschaltet ist (siehe Seite 29)

Für Mehrspuraufnahme in EDIT-Betriebsart

Tongenerator für mit Mehrspuraufzeichnung aufgenommene Kanäle

Name and Function of Each Part Bezeichnung und Funktion jedes E Nomenclature et fonction des orga Nombre y función de cada parte

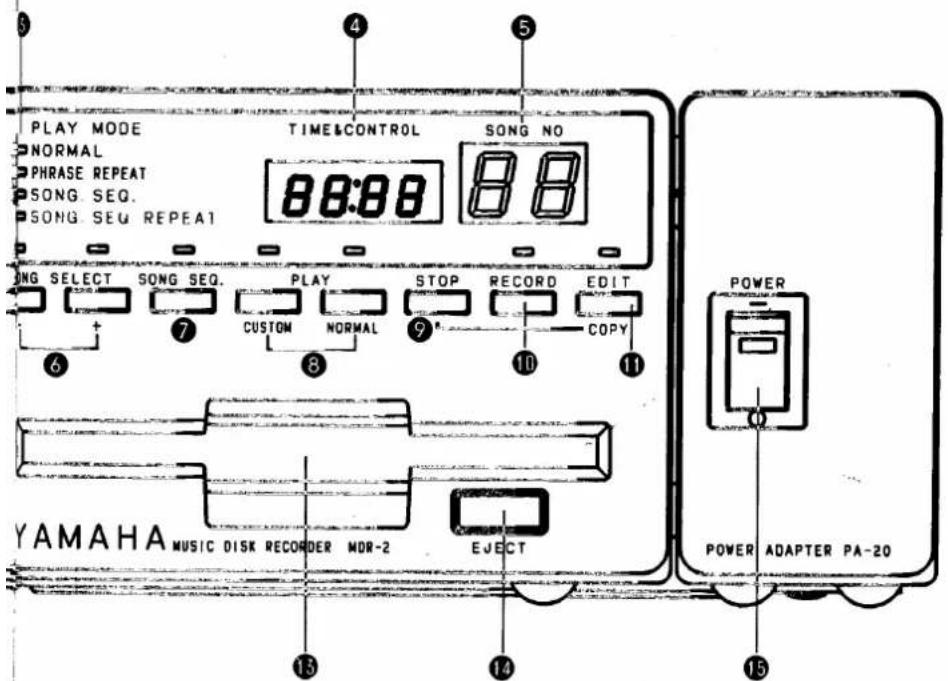

■Front Panel
■Frontplatte
■Panneau avant
Panel frontal

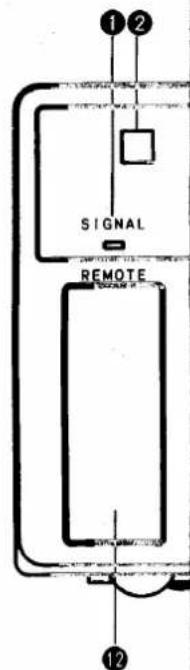

① SIGNAL/ ② Remote Control Sensor

● During remote control operation, this lamp lets you confirm the reception of Transmitter operations.
- Bei Fernbedienungsbetrieb leuchtet dieses Lämpchen auf und zeigt an, daß Sendersignale empfangen werden.
- Au cours de l'exploitation par la télécommande, ce témoin permet de confirmer la bonne réception des instructions transmises.
- Durante la operación por control remoto, esta lámpara le permitirá confirmar la recepción de las operaciones del transmisor.

③ PLAY MODE

● The lamp corresponding to the currently selected PLAY mode is lit in this section.
- Das Lämpchen, das der momentan eingestellten Spiel-Betriebsart entspricht, leuchtet in diesem Feld auf.
- Le témoin correspondant au mode PLAY en cours d'utilisation s'allume à cet endroit.
- La lámpára correspondiente al modo de reproducción seleccionado se encenderá en esta sección.

④ TIME & CONTROL

• This display indicates such information as the remaining disk capacity during recording, playback count, and the EDIT modes.
• Dieses Display zeigt Informationen an wie restliche Disketten-Kapazität bei Aufnahme, Wiedergabezahlwerk und EDIT-Betriebsarten.
• Cet affichage fournit des informations, telles que la capacité encore disponible sur la disquette pendant l'enregistrement, le compte à la lecture et les modes EDIT.
• Este visualizador indicará información tal como la capacidad restante del disco durante la grabación, el cómputo de reproducción, y los modos de edición.

⑤ SONG NO.

● This display indicates the song number selected by 6 SONG SELECT.
- Dieses Display zeigt die durch (6) SONG SELECT eingestellte Titelnummer an.
- Cet affichage Indique le numéro de la chanson, choisie par le sélecteur SONG SELECT (6).
- Este visualizador indicará el número de la canción seleccionado con (6) los botones SONG SELECT.

edienungselements

nes

Illustration of MDR-2P Zeichnung des MDR-2P Illustration du MDR-2P Ilustración del MDR-2P

⑥ SONG SELECT: “−”/“+”

● These buttons are for selecting the song number for recording or playback.
- Diese Tasten dienen zur Einstellung der Titelnummer für Aufnahme oder Wiedergabe.
- Ces touches permettent de choisir le numéro de la chanson pour l'enregistrement ou la lecture.
- Emplee estos botones para seleccionar el número de canción para grabación o reproducción.

■Fernbedienungssender

- Diese Tasten dienen zur Einstellung der PLAY-Betriebsart.

NORM Die normale Betriebsart für Aufnahme oder Wiedergabe. Wenn das Gerät eingeschaltet ist, geht MDR-2/2P automatisch in diese Betriebsart. PHRASE Mit dieser Betriebsart wird wiederholte Wiedergabe einer bestimmten Phrase eingestellt.

SONG SEQ. Die Wiedergabe-Betriebsarten des SONG SEQUENCER. SINGLE für ein Spiel drücken oder REPEAT für wiederholtes Spiel. Die Titel-Sequenz kann nur beim MDR-2/2P eingestellt werden.

•Einlegen der Batterien

(Zwei Batterien des AAA-Typs (DIN R03))

■Vorsichtsmaßregeln zum Betrieb mit Fernbedienung

• Nach der Verwendung den Sender im Fernbedienungsfach des Gerätes lagern. Dabei wird er in das Fach eingelegt, wie in der Abbildung unten gezeigt. Zum Entnehmen des Senders drücken Sie leicht und ziehen ihn dann nach oben heraus.
• Der Arbeitsbereich der Fernbedienungseinheit besteht aus einem Bereich von etwa 7 Metern vom Sensorteil des MDR-2/2P und innerhalb von 30° in beiden Richtungen vor dem Sensorteil.

Der Sender arbeitet am besten, wenn er direkt vor dem Sensorteil verwendet wird.

• Der Sensor kann Funktionsstörungen aufweisen, wenn ein Hindernis zwischen dem MDR-2/2P und dem Sensorfenster ist oder wenn starkes Sonnenlicht oder andere starke Beleuchtung auf das Sensorfenster fällt.
• Wenn die Senderbatterien leer werden, funktioniert das Fernbedienungsteil nicht. In diesem Fall die schwach gewordenen Batterien durch neue des AAA-Typs (DIN R03) ersetzen.
• Wenn der Sender längere Zeit über nicht verwendet werden soll, immer die Batterien entnehmen.

Specifications Technische Daten

Fiche technique Especificaciones

[Hier ist das Typenschild angebracht]

Hiermit wird bescheinigt daß das Gerät in Übereinstimmung mit den Bestimmungen der VERFÜGUNG 1046/84. (Amtsblattverfügung) funk-entstört ist.

Der Deutschen Bundespost wurde das Inverkehrbringen dieses Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen eingeräumt. Das Funkschutzzeichen ist beim VDE beantragt. Yamaha Europa GmbH: (Name des Importeurs)

MIDI Implementation Chart

Date : 05/15, 1986

Version: C

Function...		Transmitted	Recognized	Remarks
Basic Channel	DefaultChanged	all channelsx	all channelsx	not Basic ch.
Mode	DefaultMessagesAltered	1***************	1x
NoteNumber:	True voice	0-127***************	0-127
Velocity	Note ONNote OFF	○9nH, V=0-127○8nH, V=0-127	○9nH, V=0-127○8nH, V=0-127
After Touch	KeysCh's	○○	○○
Pitch Bender		○	○
Control Change	1256764659697	all	all
Program Change: True #		○	○
System Exclusive		○	○
System: : Common:	Song PosSong SelTune	○○○	○○○
System Real Time: ClockCommands		○○	○○
Aux Messages	Local ON/OFFALL Notes OFFActive SenseReset	○○○○○	○○×○
Notes:
