BEDIENUNGSANLEITUNG WA 610E Novamatic

Wir danken Ihnen, dass Sie sich für dieses Gerät entschieden haben

Wir wünschen Ihnen mit Ihrem neuen Gerät viel Freude und hoffen, dass Sie sich auch in Zukunft beim Kauf von Haushaltsgeräten für unsere Produkte entscheiden werden.

Bitte lesen Sie die Benutzerinformation sorgfältig durch und bewahren Sie diese als Referenz auf, solange Sie im Besitz dieses Haushaltsgerätes sind. Die Benutzerinformation sollte an zukünftige Besitzer dieses Gerätes weitergegeben werden.

In den vorliegenden Gebrauchsanweisungen werden folgende Symbole verwendet:

Wichtige Informationen für Ihre persönliche Sicherheit, sowie Informationen zur Vermeidung von Schäden an Ihrem Gerät.

Allgemeine Informationen und Tipps

Umweltinformationen

Inhaltsverzeichnis

Wichtige Sicherheitshinweise- - - - - - - - - 3

Gerätebeschreibung - - - - - - - - - - - - - - 5

Waschmittelkammer - - - - - - - - - - - - - 5

Bedienblende und Funktionen - - - - - - - - - 6

Programmtabelle 8-9

Programminformationen- - - - - - - - - - - 10

Waschhinweise - - - - - - - - - - - - - - - - 11

Erste Benutzung 13

Funktionsabläufe- 14

Reinigung und Pflege - - - - - - - - - - - 16

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Gerätes vor der Installation und dem ersten Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

• Änderungen der Spezifikationen und am Gerät sind gefährlich.
• Während des Waschens mit hohen Temperaturen kann das Glas der Tür heiß werden. Berühren Sie es daher nicht!
• Stellen Sie sicher, dass keine Haustiere in die Trommel klettern können. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.
  ●Verwenden Sie nur die empfohlenen Waschmittel und Weichspüler. Zu viel Waschmittel kann die Textilien schädigen. Beachten Sie die vom Hersteller empfohlenen Mengenangaben.

• Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können zwischen Wanne und Innentrommel rutschen. Stecken Sie daher solche kleinen Gegenstände vor dem Waschen in ein Wäschenetz oder einen Kopfkissenbezug.

• Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Gegenständen mit Fischbein, Materialien ohne Saum oder zerrissenen Stoffen.

• Nach dem Waschen und zum Reinigen und Warten der Maschine immer den Netzstecker ziehen und den Wasserhahn zudrehen.
• Versuchen Sie unter keinen Umständen, die Maschine selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie immer auf Original-Ersatzteilen.

Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Verschieben.
• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

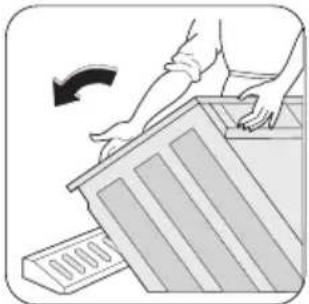

  ●Vor dem Gebrauch müssen alle Verpackungsmaterialien und Transportsicherungen entfernt werden. Bei Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe entsprechenden Abschnitt in der Benutzerinformation.
• Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem Wasserzulauf- oder Ablaufschlauch steht und dass das Netzkabel nicht gequetscht wird.

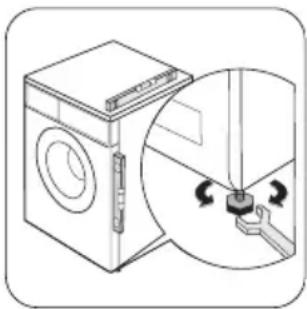

  ●Wird die Maschine auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist

• Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und Schlauchverbindungen auf Dichtheit.

• Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte das Kapitel «Gefahren durch Frost».

• Sollten für den Anschluss des Geräts Klempnerarbeiten erforderlich werden, lassen Sie diese von einem qualifizierten Klempner oder einer anderen kompetenten Person ausführen.
• Sollten für den Anschluss des Geräts Elektroinstallationsarbeiten erforderlich werden, lassen Sie diese von einem qualifizierten Elektroinstallateur oder einer anderen kompetenten Person ausführen.

Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere Zwecke benutzt werden.
• Waschen Sie nur Textilien, die für Maschinenwäsche geeignet sind. Beachten Sie die Pflegesymbole auf den Textiletiketten.
  ●Die Waschmaschine nicht überladen. Siehe entsprechenden Abschnitt in der Benutzerinformation.
• Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost- und Grasflecken vor dem Waschen separat. Bügel-BHs dürfen nicht in der Maschine gewaschen werden.
• Kleidungsstücke, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen nicht in der Maschine gewaschen werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten entfernt werden, bevor das Kleidungsstück in den Trockner gegeben wird.
• Ziehen Sie niemals am Stromkabel, um den Stecker aus der Dose zu ziehen; sondern immer am Stecker.
• Benutzen Sie die Waschmaschine niemals, wenn das Stromkabel, die Bedienblende, die

Arbeitsplatte oder der Sockel beschädigt ist, so dass das Innere der Waschmaschine frei liegt.

Sicherheit von Kindern

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Diese Waschmaschine darf nicht ohne Aufsicht von kleinen Kindern oder Behinderten bedient werden.
• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern
  ●Bewahren Sie sämtliche Waschmittel außerhalb der Reichweite von Kindern an einem sicheren Ort auf.
• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern. Diese Waschmaschine verfügt über eine spezielle Kindersicherung.

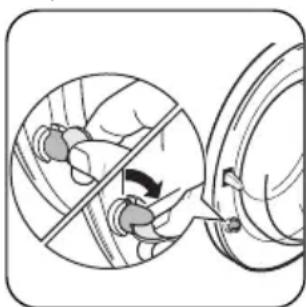

Um diese Funktion einzuschalten, drehen Sie den Knopf in der Tür (ohne Druck) nach rechts, bis sich die Kerbe in horizontaler Lage befindet. Falls nötig, benutzen Sie hierzu eine Münze.

Um diese Funktion auszuschalten und die Tür wieder schließen zu können, drehen Sie den Knopf nach links, bis die Kerbe wieder eine vertikale Stellung eingenommen hat.

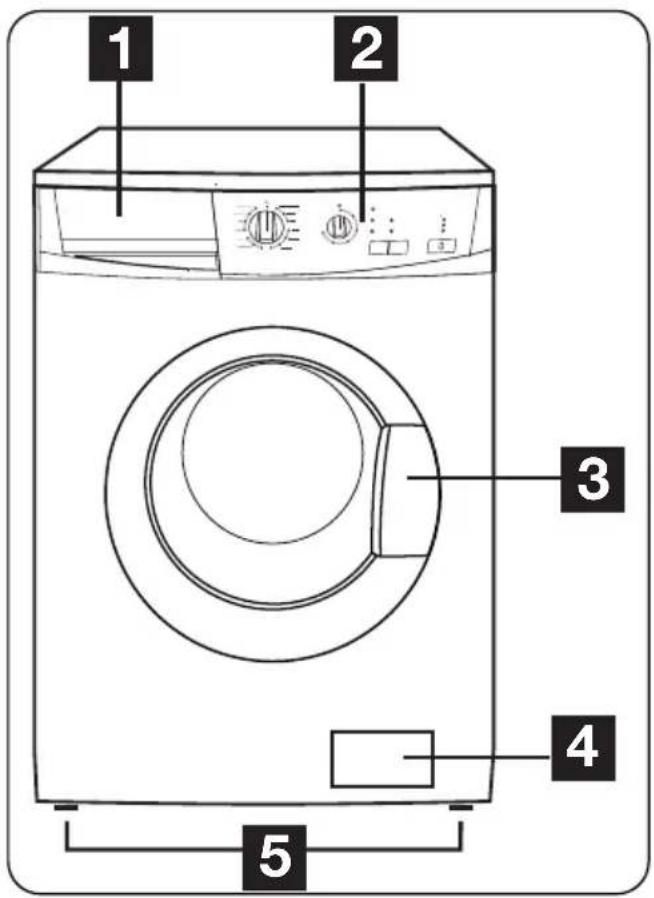

Gerätebeschreibung

1 Waschmittelschublade
2 Bedienblende
3 Türgriff
4 Ablaufpumpe
5 Höhenverstellbare Füße

1 2 3 4 5

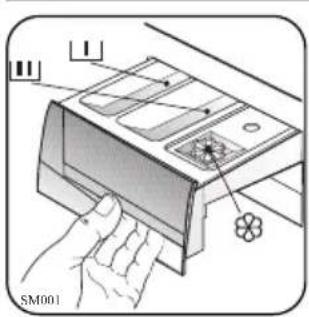

Waschmittelschublade

SM001

Vorwaschgang
Waschen
Weichspüler

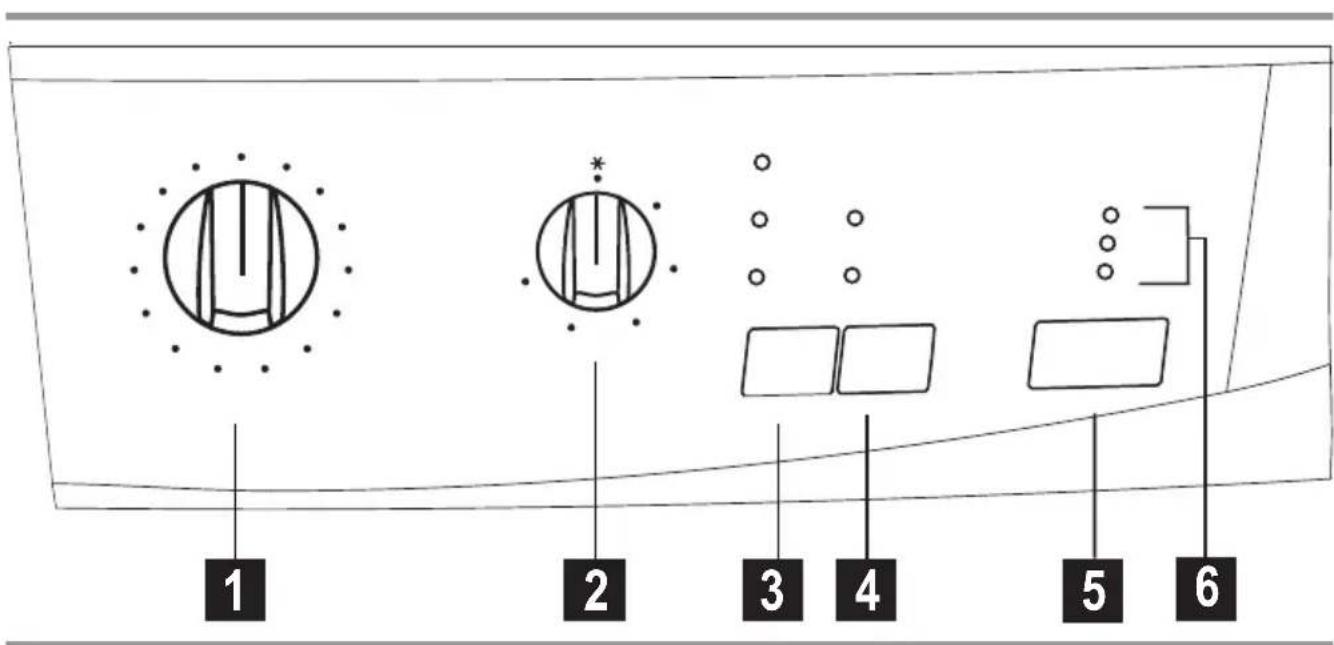

Bedienblenden und Funktionen

1 2 3 4 5 6

i Informationen

Der Programmwähler, der Temperaturwähler, die verschiedenen Tasten und die Programmverlaufsanzeige werden daher überall in diesem Handbuch mit den zugehörigen, in dieser Tabelle angegebenen Nummern genannt.

Wichtige Symbole:

1	Programmwähler und Ein/Aus-Schalter	•Der Programmwähler ermöglicht die Wahl eines Programms und/oder das Ein- und Ausschalten der Maschine.
2	Temperaturwähler	•Mit dem Temperaturwähler stellen Sie eine geeignete Temperatur für Ihre Wäsche ein.
3	Schleuderdrehzahl-Taste und Spüllstopp-Zusatzfunktion	•Drücken Sie wiederholt die Schleudertaste, um die Schleuderdrehzahl zu ändern, wenn Sie Ihre Wäsche mit einer anderen als der von der Waschmaschine vorgeschlagenen Drehzahl schleudern möchten oder wählen Sie die Spülstopp Zusatzfunktion.•Die entsprechende LED leuchtet auf.
4	Taste Zusatzfunktionen	•Mit dieser Taste können Sie eine der folgenden Zusatzfunktionen auswählen.•Die entsprechende LED leuchtet auf.
5	Start-/Pause Taste	●Mit dieser Taste starten Sie das gewünschte Programm; die entsprechende grüne Kontrolllampe hört auf zu blinken.●Mit dieser Taste können Sie auch ein laufendes Programm unterbrechen; in diesem Fall beginnt die grüne Kontrolllampe zu blinken.
6	Programmablauf-Anzeige	●Die einzelnen grünen Kontrolllampen leuchten jeweils zu der entsprechenden Programmphase auf.

Funktionen

SPÜLSTOPP (Taste 3)

Mit dieser Zusatzfunktion wird das Wasser des letzten Spülgangs als Knitterschutz der Wäsche in der Trommel belassen. Nach Abschluss des Waschprogramms erlischt die Kontrolllampe 6 und die Einfülltür ist verriegelt, weil das Wasser noch abgepumpt werden muss.

OPTION (Taste 4)

EXTRA KURZ

Kurzprogramm für leicht verschmutzte Wäsche sowie für kurz "aufzufrischende" Wäsche. Wir empfehlen Ihnen, die Beladung der Maschine zu reduzieren.

EXTRA SPÜLEN

Die Maschine führt einige zusätzliche Spülgänge im Verlauf des Waschgangs durch. Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit allergischen Reaktionen gegen Waschmittel.

Programmablauf-Anzeige (6)

Wenn das gewünschte Waschprogramm eingestellt ist, leuchten die Lampen der Programmschritte, die in diesem Programm ausgeführt werden

(A)

Vorwäsche-Prélavage Waschen-Lavage

(B)

Spülen-Rinçage Schleudern-Essorage

(C)

Ende/Fin

Die Kontrolllampe A leuchtet nach Drücken der Taste 5 auf und wenn die Waschmaschine die Vorwäsche/den Hauptwaschgang ausführt.

Die Kontrolllampe B leuchtet, wenn die Maschine spült oder schleudert.

Die Kontrolllampe C leuchtet nach dem Ende des Waschgangs.

Programmtabelle

Programm/Temperatur	Wäscheart Zusatzfunktionen		Programm-beschreibung
KOCH-/BUNTWÄSCHE90° - Kalt	Baumwolle (normal verschmutzte Wäsche)	Schleudern / Spülstopp,Extra kurz,Extra Spülen	HauptwäscheSpülenLanger Schleudergang mit max. Schleuderdrehzahl
KOCH-/BUNTWÄSCHE+ VORWÄSCHE90°- Kalt	Baumwolle (stark verschmutzte Baumwollwäsche)	Schleudern / Spülstopp,Extra kurz,Extra Spülen	Vorwäsche, HauptwäscheSpülenLanger Schleudergang mit max. Schleuderdrehzahl
ECO90° - 40°	Weiß- und farbechte Buntwäsche (normal verschmutzte Baumwollwäsche)SPARPROGRAMM	Schleudern / Spülstopp,Extra Spülen	HauptwäscheSpülenLanger Schleudergang mit max. Schleuderdrehzahl
ECO+ VORWÄSCHE90° - 40°	Weiß- und farbechte Buntwäsche (stark verschmutzte Baumwollwäsche)	Schleudern / Spülstopp,Extra Spülen	Vorwäsche,HauptwäscheSpülgängeLanger Schleudergang mit max. Schleuder-drehzahl
PFLEGELEICHT60°- Kalt	Synthetik- oder Mischgewebe	Spülstopp,Extra kurz,Extra Spülen	HauptwäscheSpülgängeKurzschleudern
PFLEGELEICHT +VORWÄSCHE60°- Kalt	Synthetik- oder Mischgewebe (stark verschmutzte Wäsche)	Spülstopp,Extra kurz,Extra Spülen	Vorwäsche,HauptwäscheSpülgängeKurzschleudern
FEINWÄSCHE40°- Kalt	Feinwäsche	Spülstopp,Extra kurz,Extra Spülen	Hauptwäsche,SpülgängeKurzschleudern
WOLLE40°- Kalt	Sonderprogramm für Wolltextilien mit Pflegekennzeichen «Reine Schurwolle, nicht einlaufend, wasch-maschinenfest»	Schleudern / Spülstopp	HauptwäscheSpülgängeKurzschleudern

Programmtabelle

Programm/ Temperatur	Wäscheart Zusatzfunktionen		Programm-beschreibung
HANDWÄSCHE40°- Kalt	Sonderprogramm für Feinwäsche mit dem «Handwasch-Symbol»	Schleudern / Spülstopp	HauptwäscheSpülgängeKurzschleudern
JEANS40°	Sonderprogramm für Jeansstoffe oder dunkle Baumwollwäsche	Schleudern / Spülstopp	HauptwäscheSpülgängeLangschleudern
SPORT40°- Kalt	Sonderprogramm für stark verschmutzte Sportwäsche	Spülstopp,Extra Spülen	Vorwäsche, HauptwäscheSpülgängeKurzschleudern
SPÜLEN	Separate Spülgänge bei Bedarf mit Weichspüler für Baumwollwäsche “Handwäsche”	SchleudernSpülstopp,Extra Spülen	SpülgängeLangschleudern
ABPUMPEN	Abpumpen des Wassers		Abpumpen des Wassers
SCHLEUDERN	Langer Schleudergang mit max.Schleuderdrehzahl für handgewaschene Baumwollwäsche	Schleudern	Abpumpen und langerSchleudergang
O (AUS)Löschen von Programmen / Ausschalten der Maschine	Um ein laufendes Programm zu unterbrechen, um eine nicht gewünschte Programmwahl zu korrigieren oder um die Maschine auszuschalten.

Max Beladung für +Baumwolle: ......6 kg

Max. Beladung für Pflegeleicht und

Feinwäsche....3 kg

Max. Beladung für Wolle und Handwäsche .2 kg

Max. Beladung für Sport .....3 kg

Max. Beladung für Jeans ..... 3 kg

Max. Beladung für Baumwolle

+ Extra kurz .... 3 kg

Max. Beladung für Pflegeleicht/

/Feinwäsche + Extra kurz .....1.5 kg

Programminformationen

Jeans	Baumwollwaschgang, der für Jeans und dunkle Wäsche geeignet ist. Mit der speziellen Spülphase dieses Programms ist es möglich, alle Waschmittelreste gründlich aus dunklen Stoffen zu entfernen. Wir empfehlen ihnen die Beladung der Maschine in diesem Fall für ein optimales Waschergebnis zu reduzieren.
Sport	Dieses Programm eignet sich besonders für stark verschmutzte Sportwäsche. Die Maschine führt automatisch vor dem Hauptwaschgang eine Vorwäsche zum Enfernen von Schmutzflecken durch.Wichtig:Wir empfehlen Ihnen, das Waschmittel NICHT in die Kammer der Waschmittelschublade zu geben, damit die Wäsche vor dem Hautpwaschgang nur mit Wasser durchgewaschen wird.
Spülen	Mit diesem Programm lassen sich Baumwoll-Wäschestücke spülen und schleudern, die mit der Hand gewaschen wurden. Die Maschine führt 3 Spülgänge durch, anschließend erfolgt ein Schleudergang mit der höchsten Schleuderdrehzahl. Die Schleuderdrehzahl kann durch Drücken der Taste 3 reduziert werden.
Abpumpen	Zum Abpumpen des letzten Spülwassers bei Programmen mit den Optionen Spülstopp.Drehen Sie zunächst den Programmwähler auf «O», wählen Sie dann das Programm «Abpumpen» und drücken Sie die Taste 5.
Schleudern	Separater Schleudergang für handwaschbare Textilien.Je nach Art der Stoffe ist es mit der entsprechenden Taste möglich, eine andere Schleuderdrehzahl als die vorprogrammierte zu wählen. Dieses Programm kann zum Abpumpen des letzten Spülwassers bei einem Programm mit der Zusatzfunktion Spülstopp gewählt werden.
Sparprogramm Eco	Dieses Programm kann für leicht bis normal verschmutzte Koch- und Buntwäsche gewählt werden. Diese Funktion reduziert die Wassertemperatur und verlängert die Waschzeit. Dies ermöglicht ein wirtschaftliches Waschen durch Energieeinsparung.

Tipps zum Waschen

Wäsche sortieren

Beachten Sie die Textilpflegesymbole auf jedem Kleidungsetikett und die Waschhinweise des Herstellers. Sortieren Sie die Wäsche nach: Weiße Wäsche, Buntwäsche, Pflegeleicht, Feinwäsche, Wolle.

Temperaturen

90° oder 95°	für normal verschmutzte weiße Baumwolle und Leinen (z.B. Geschirrtücher, Handtücher, Tischtücher, Betttücher...)
50°/60°	für normal verschmutzte, farbechte Kleidungsstücke (z.B. Hemden, Nachthemden, Schlafanzüge....) aus Leinen, Baumwolle oder Synthetikfasern und für leicht verschmutzte weiße Baumwolle (z.B. Unterwäsche).
30°-40° Kalt	für Feinwäsche (z.B. Gardinen), Mischwäsche mit Synthetik und Wolle mit dem Etikett «reine Schurwolle, Maschinenwäsche, nicht einlaufend».

Vor dem Beladen der Waschmaschine

Waschen Sie niemals weiße und Buntwäsche gemeinsam. Die weiße Wäsche könnte hierbei ihr «strahlendes Weiß» einbüßen.

Neue gefärbte Wäschestücke können beim ersten Waschen färben; daher sollten sie das erste Mal getrennt gewaschen werden.

Kontrollieren Sie, dass sich keine metallenen Gegenstände (z.B. Haarklemmen, Sicherheitsnadeln, Nadeln) in der Wäsche befinden. Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Binden Sie Gürtel und lange Bänder zusammen.

Entfernen Sie hartnäckige Flecken vor dem Waschen.

Reinigen Sie besonders verschmutzte Stellen mit einem speziellen Waschmittel oder Waschmittelpaste vor.

Behandeln Sie Gardinen besonders sorgsam.

Entfernen Sie Haken oder binden Sie sie in einem Beutel oder Netz zusammen.

Maximale Wäschemengen

Die empfohlenen Wäschemengen finden Sie in den Programmtabellen.

Allgemeine Regeln:

Koch-/Buntwäsche, Leinen: Trommel voll, aber nicht zu dicht gepackt;

Bügelleicht: Trommel nur halbvoll;

Feinwäsche und Wolle: Trommel nur zu einem Drittel füllen.

Je voller die Trommel ist, desto effizienter werden Wasser und Energie genutzt.

Füllen Sie bei stark verschmutzter Wäsche weniger Wäsche in die Trommel.

Wäschegewichte

Die folgenden Gewichtsangaben sind lediglich Richtwerte:

	1200 gBademante
	100 gWindeln
	700 gBettbezug
	500 gBettlaken
	200 gKopfkissen
	250 gTischtuch
	200 gFrottierhan
	100 gGeschirrtuc
	200 gNachthemd
	100 gDamenslip
	600 gArbeitsherr
	200 gOberhemd
	500 gSchlafanzu
	100 gBluse
	100 gHerrenunte

Entfernen von Flecken

Hartnäckige Flecken lassen sich möglicherweise nicht allein mit Wasser und Waschmittel entfernen. Sie sollten daher vor dem Waschen vorbehandelt werden. Blut: Behanden Sie frische Flecken mit kaltem Wasser. Bereits getrocknete Flecken lassen Sie über Nacht in Wasser mit einem Spezialwaschmittel einweichen und reiben Sie dann mit Seife und Wasser darüber.

Farben auf Ölbasis: Befeuchten Sie die Flecken mit Benzin-Fleckentferner, legen Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab; wiederholen Sie diesen Vorgang mehrere Male.

Getrocknetes Schmierfett: Feuchten Sie den Fleck mit Terpentin an, legen Sie das Kleidungsstück auf eine weiche Oberfläche und tupfen Sie den Fleck mit den Fingerspitzen und einem Baumwolltuch ab.

Rost: Verwenden Sie in heißem Wasser gelöste Oxalsäure oder einen Rostentferner im kalten Zustand. Bei älteren Rostflecken wurde wahrscheinlich bereits die Zellulosestruktur beschädigt, wodurch das Gewebe zu Lochbildung neigt.

Stockflecke: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche).

Gras: Behandeln Sie Grasflecken leicht mit Seife und Bleichmittel (nur Kochwäsche und farbechte Buntwäsche).

Kugelschreiber und Klebstoff: Feuchten Sie den Fleck mit Aceton an (*), legen Sie das Kleidungsstück auf ein weiches Tuch und tupfen Sie den Fleck ab.

Lippenstift: Befeuchten Sie den Fleck wie oben beschrieben mit Aceton, denn behandeln Sie ihn mit Brennspiritus. Entfernen Sie Rückstände mit Bleichmittel von weißer Wäsche.

Rotwein: In Wasser und Waschmittel einweichen, spülen und mit Essig- oder Zitronensäure behandeln, dann erneut spülen.

Rückstände mit Bleichmittel behandeln.

Tinte: Je nach Tintensorte das Gewebe zunächst mit Aceton (*), dann mit Essigsäure anfeuchten; Rückstände in weißer Wäsche mit Bleichmittel behandeln und anschließend gründlich ausspülen.

Teerflecken: Behandlen Sie die Flecken zunächst mit Fleckentferner, Brennspiritus oder Benzin, dann mit Waschmittelpaste wegreiben. (*) Verwenden Sie Aceton nicht für Kunstseide.

Wasch- und Zusatzmittel

Gute Waschergebnisse sind auch von der Wahl des Waschmittels und der richtigen Mengen abhängig. Dies trägt auch zur Vermeidung von Abfall und zum Umweltschutz bei. Obwohl Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die in größeren Mengen das empfindliche Gleichgewicht der Natur stören können.

Die Wahl des Waschmittels hängt von der Gewebeart (Feinwäsche, Wolle, Koch-/Buntwäsche, usw.), der Farbe, der Waschtemperatur und dem Verschmutzungsgrad ab.

In diesem Gerät können alle gebräuchlichen Waschmaschinen-Waschmittel verwendet werden:

●Pulverwaschmittel für alle Gewebearten,
●Pulverwaschmittel für Feinwäsche (max. 60°C) und Wolle,
- Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60°C) für alle Gewebearten oder nur speziell für Wolle.

Waschmittel und Pflegemittel müssen vor dem Start des Waschprogramms in die entsprechenden Fächer der Waschmittelschublade eingefüllt werden.

Bei der Verwendung von

Waschmittelkonzentraten oder

Flüssigwaschmitteln muss ein Programm ohne

Vorwäsche ausgewählt werden.

Die Waschmaschine verfügt über ein Umwälzsystem, welches eine optimale Ausnutzung des Waschmittelkonzentrats ermöglicht.

Gießen Sie das Flüssigwaschmittel in die Kammer des Waschmittelkastens mit der Markierung kurz vor dem Starten des Programms.

Weichspüler oder Stärkezusätze müssen vor dem Start des Waschprogramms in das Fach eingefüllt werden.

Befolgen Sie die Mengenempfehlungen des Waschmittelherstellers und überschreiten Sie nicht die «MAX»-Markierung in der Waschmittelschublade.

Zu verwendende Waschmittelmenge

Art und Menge des Waschmittels sind abhängig von der Gewebeart, der Füllmenge, dem Verschmutzungsgrad und der Härte des verwendeten Wassers.

Die Wasserhärte ist in sogenannte «Wasserhärtebereiche» eingeteilt. Informationen zur Wasserhärte an Ihrem Wohnort erhalten Sie beim Wasserwerk oder

Stufe	Eigenschaft	Härtegrad
		deutsch °dH	französisch °f.H.
1 0-7	0-15weich
2 8-14	16-25mittel
3 15-21	26-37hart
4 > 21	> 37sehr hart

bei Ihrer Gemeindeverwaltung.

Beachten Sie die Anweisungen der Waschmittelhersteller bezüglich der Waschmittelmengen.

Wasserhärte

Beachten Sie die Anweisungen der Waschmittelhersteller bezüglich der Waschmittelmengen.

Verwenden Sie weniger Waschmittel, wenn:

• Sie nur eine kleine Menge Wäsche waschen,
  ●die Wäsche nur leicht verschmutzt ist,
• sich während des Waschvorgangs große Mengen Schaum bilden.

Vor der ersten Inbetriebnahme

WARNUNG!

Achten Sie darauf, dass die elektrischen Anschlüsse und die Wasseranschlüsse den Installationsanweisungen entsprechen.

WICHTIG!

Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel.

WICHTIG!

Wir empfehlen Ihnen, vor dem ersten Waschgang 2 Liter Wasser in das Fach der Hauptwäsche zu gießen ^III , des Waschmittelkastens, um das ÖKO-Ventil zu aktivieren. Starten Sie dann ein Programm für "Koch-/Buntwäsche" mit 90°/95°C ohne Wäsche, um alle Herstellungsreste aus der Trommel und den Leitungen zu entfernen. Füllen Sie die halbe Menge Waschmittel in den Waschmittelkasten und starten Sie das Gerät.

Bedienung der Maschine

wie möglich. Schließen Sie die Tür.

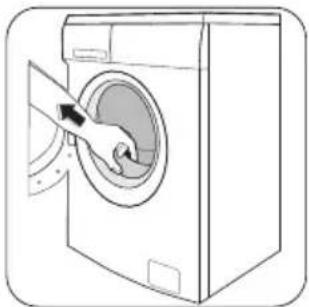

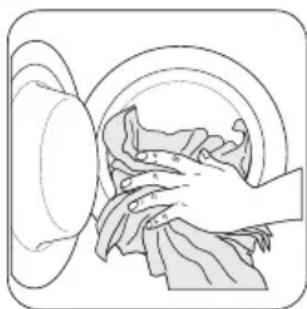

Laden der Wäsche Öffnen Sie die Tür, indem Sie den Türgriff sanft nach außen ziehen. Legen Sie die Wäsche Stück für Stück lose in die Trommel; schütteln Sie sie dabei so gut aus

Messen Sie Waschmittel und Weichspüler ab

Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus. Messen Sie die benötigte Waschmittelmenge ab und schütten Sie das Waschmittel in die Kammer für den Hauptwaschgang. Wenn Sie ein Programm mit Vorwaschgang wählen, schütten Sie in das Fach mit der Markierung Füllen Sie bei Bedarf Weichspüler in die markierte Kammer (die Markierung «MAX» in der Schublade darf nicht überschritten werden). Schließen Sie die Waschmittelschublade vorsichtig.

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter (1)

Drehen Sie den Programmwahlschalter auf das gewünschte Programm.

Die grüne Kontrolllampe der Taste 5 beginnt zu blinken.

Der Programmwahlschalter lässt sich im oder gegen den Uhrzeigersinn drehen.

Nach Ablauf des Programms muss der Wahlschalter wieder in Stellung «O» gedreht werden, um die Maschine auszuschalten.

! ACHTUNG!

Wenn Sie den Programmwahlschalter während des Gerätebetriebs auf ein anderes Programm drehen, blinkt die rote Kontrolllampe der Taste 5 3 Mal, um auf eine falsche Auswahl hinzuweisen. Die Maschine führt das neu gewählte Programm nicht aus.

Wählen Sie mit dem Temperaturwähler die gewünschte Temperatur (2)

Drehen Sie den Programmwahlschalter auf die gewünschte Temperatur ein. Es ist möglich, eine Temperatur zu wählen zwischen 90°C und Kalt.

Näheres zur maximal zulässigen Temperatur für jedes Programm entnehmen Sie bitte dem Abschnitt «Programmtabelle».

Wählen Sie die Schleuderdrehzahl oder die Optionen Spülstopp durch Drücken von Taste 3

Die entsprechende LED leuchtet auf. Bei der Auswahl eines Programms leuchtet die entsprechende Kontrolllampe für die maximal zulässige Schleuderdrehzahl für dieses Programm auf «Programmtabellen» Näheres hierzu siehe maximal zulässige Schleuderdrehzahl).

Wählen Sie die gewünschte Option mit den Taste 4

Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. Sie müssen nach der Wahl des gewünschten Programms und vor dem Drücken der Taste 5 gewählt werden.

Für die Vereinbarkeit der Optionen mit den Waschprogrammen siehe Abschnitt «Programmtabelle».

Starten Sie das Programm durch Drücken der Taste 5

Drücken Sie diese Taste, wenn Sie das gewählte Programm starten möchten; die entsprechende grüne Kontrollleuchte hört auf zu blinken.

In der Programmverlaufsanzeige bleibt die Kontrolllampe A angeschaltet, um anzuzeigen, dass die Maschine mit der Arbeit beginnt und die Einfülltür verriegelt ist.

WICHTIG!

Falls eine Zusatzfunktion nicht mit dem ausgewählten Waschprogramm kombinierbar ist, wird die rote Kontrolllampe dieser Taste 3 Mal blinken.

Ändern einer Zusatzfunktion oder eines laufenden Programms

Solange sie noch nicht vom Programm ausgeführt wird, kann jede Zusatzfunktion noch geändert werden.

Bevor Sie Änderungen vornehmen können, müssen Sie die Waschmaschine anhalten. Drücken Sie hierzu die Taste 5.

Ein laufendes Programm können Sie nur ändern, indem Sie es abbrechen. Drehen Sie den Programmwähler auf die Stellung «O» und anschließend auf die Position des neuen Programms. Starten Sie das neue Programm, indem Sie die Taste 5 erneut drücken.

Das Waschwasser in der Wanne wird dabei nicht abgepumpt.

Programm-Unterbrechung

Drücken Sie die Taste 5, um ein laufendes Programm zu unterbrechen. Die entsprechende Kontrolllampe blinkt. Um das Programm fortzusetzen, drücken Sie die Taste erneut.

Programm löschen

Drehen Sie den Programmwähler auf «O» um ein laufendes Programm zu unterbrechen. Anschließend können Sie ein neues Programm wählen.

Öffnen der Tür nach dem Programmstart

Drücken Sie zunächst die Taste 5, um das laufende Programm zu unterbrechen.

Nach einigen Minuten kann die Tür geöffnet werden.

Wenn die Maschine bereits aufheizt oder der Wasserstand zu hoch ist, lässt sich die Tür nicht mehr öffnen.

Wenn Sie die Tür trotzdem öffnen müssen, müssen Sie die Maschine ausschalten, indem Sie den Programmwahlschalter auf «O» stellen. Nach einigen Minuten kann die Tür geöffnet werden

(Achten Sie auf Wasserstand und Temperatur!).

Anschließend müssen das Programm und die Zusatzfunktionen neu eingestellt werden; drücken Sie dann die Taste 5.

Programmende

Die Waschmaschine stoppt automatisch. Die Kontrolllampe 5 erlischt, während die Kontrolllampe für Phase C leuchtet. Die Tür kann geöffnet werden.

Sollte sich bei Programmende noch Wasser in der Trommel befinden, gehen Sie zum Abpumpen des Wassers bitte wie folgt vor:

• Drehen Sie die Programmwähler auf die Stellung «O»
• Wählen Sie «Abpumpen» oder «Schleudern» Programm
• Verringern Sie bei Bedarf die Schleuder-drehzahl durch entsprechendes Drücken der Taste
• Drücken Sie Taste 5

Drehen Sie den Programmwähler bei Programmende auf «O», um die Maschine auszuschalten.

Entnehmen Sie die Wäsche und prüfen Sie sorgfältig, dass die Trommel leer ist. Wenn Sie keinen weiteren Trockengang starten möchten, schalten Sie das Gerät ab.

Lassen Sie die Tür offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Reinigung und Pflege

WICHTIG!

UNTERBRECHEN Sie vor dem Durchführen von Reinigungs- und Wartungsarbeiten die Stromzufuhr zum Gerät.

Entkalken

Unser normales Leitungswasser enthält Kalk. Daher sollte in regelmäßigen Abständen ein Wasserenthärter benutzt werden. Lassen Sie den Wasserenthärter in einem separaten Waschgang ohne Wäsche wirken und befolgen Sie die Anweisungen des Herstellers des Wasserenthärters. Dies hilft, Kalkablagerungen zu verhindern.

Waschgang zur Pflege der Maschine

Wenn Sie beim Waschen überwiegend niedrige Temperaturen benutzen, können sich Rückstände in der Trommel ansammeln. Wir empfehlen daher die regelmäßige Durchführung eines Waschgangs zum Reinigen der Maschine. Hierzu gehen Sie wie folgt vor:

•Die Trommel darf keine Wäsche enthalten.
- Wählen Sie das heißeste Waschprogramm für Koch- und Buntwäsche.
- Verwenden Sie eine normale Dosis Waschmittel mit biologischen Eigenschaften.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten des Geräts nur mit Seifenlauge und trocknen Sie sie anschließend gründlich.

Reinigung der Waschmittelschublade

Die Schublade für Waschpulver und Pflegemittel muss regelmäßig gereinigt werden.

Um die Reinigung zu vereinfachen, können Sie den oberen Teil des Pflegemittelfachs abbauen.

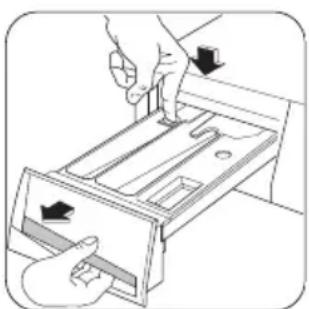

Entnehmen Sie die Schublade, indem Sie die Arretierung herunterdrücken und die Schublade herausziehen. Spülen Sie die Schublade unter einem Wasserhahn aus, um alle Waschmittelrückstände zu entfernen.

Reinigung der Schubladenaufnahme

Wenn die Schublade ausgebaut ist, reinigen Sie die Schubladenaufnahme im Gerät mit einer kleinen Bürste. Entfernen Sie sämtliche Waschmittelrückstände von der Ober- und

Unterseite der

Aussparung. Setzen Sie die Schublade wieder ein und starten Sie das Spülprogramm ohne Wäsche in der Trommel.

Reinigung der Pumpe

Die Pumpe sollte überprüft werden, wenn
•die Maschine nicht abpumpt und/oder nicht schleudert
- die Maschine beim Abpumpen ungewöhnliche Geräusche macht, weil Sicherheitsnadeln, Münzen o.ä. die Pumpe blockieren.

Dazu müssen Sie Folgendes tun:

•Ziehen Sie den Netzstecker.
●Falls nötig, warten Sie, bis das Wasser abgekühlt ist.

• Öffnen Sie die Pumpenklappe.
  ●Stellen Sie einen flachen Behälter bereit, um das Restwasser aus der Pumpe aufzufangen.
  ●Ziehen Sie den Notentleerungsschlauch heraus, halten Sie das Ende in den

Behälter und entfernen Sie die Kappe.

- Wenn kein Wasser mehr abläuft, schrauben Sie den Deckel der Pumpe heraus und nehmen Sie ihn ab. Halten Sie einen Lappen bereit, um austretendes Wasser aufzuwischen.

• Drehen Sie den Pumpenflügel und entfernen Sie dabei vorhandene Fremdkörper.
• Stecken Sie die Kappe wieder auf den Notentleerungsschlauch und schieben Sie den Schlauch in die Maschine zurück.

●Schrauben Sie den Pumpendeckel wieder fest.
●Schließen Sie die Pumpenklappe.

WICHTIG!

Wenn das Gerät in Betrieb ist, kann sich je nach gewähltem Programm heißes Wasser in der Pumpe befinden. Entfernen Sie den Pumpendeckel niemals während eines Waschgangs. Warten Sie immer, bis die Maschine den Waschgang beendet hat und leer ist. Achten Sie beim Aufsetzen des Pumpendeckels auf einen festen Sitz, um zu verhindern, dass Wasser austritt oder dass Kinder den Deckel entfernen können.

Reinigung des Wassereinlaufsiebs

Wenn Ihr Wasser besonders hart oder kalkhaltig ist, kann sich der Wasserzulauffilter mit der Zeit zusetzen. Daher sollten Sie ihn von Zeit zu Zeit reinigen.

Schließen Sie den Wasserhahn. Schrauben Sie den Wasserzulaufschlauch ab. Reinigen Sie den Filter mit einer harten Bürste. Schrauben Sie den Zulaufschlauch wieder fest.

Gefahren durch Frost

Wird die Maschine Temperaturen unter 0°C ausgesetzt, sollten bestimmte Vorsichtsmaßnahmen getroffen werden.

•Schließen Sie den Wasserhahn.
●Schrauben Sie den Zulaufschlauch ab.
- Stellen Sie einen flachen Behälter auf den Fußboden und lassen Sie das Wasser über den Notentleerungsschlauch in den Behälter laufen.
- Schrauben Sie den Wasserzulaufschlauch wieder fest und schieben Sie den Notentleerungsschlauch nach Aufstecken der Verschlusskappe wieder in die Maschine zurück.
- Wenn Sie die Maschine wieder starten möchten, kontrollieren Sie, dass die Raumtemperatur mehr als 0°C beträgt.

WICHTIG!

Jedes Mal, wenn Sie das Wasser mit dem Notablaufschlauch ablassen, müssen Sie vor der Wiederinbetriebnahme 2 Liter Wasser in das Fach der Hauptwäsche gießen und dann das Abpumpprogramm ausführen. Dadurch wird das Oko-Ventil aktiviert, das verhindert, dass beim nächsten Waschgang ein Teil der Waschmittel unbenutzt zurückbleibt.

Notentleerung

Wenn das Wasser nicht abgepumpt wird, lassen Sie es wie folgt aus der Maschine ab:

• Ziehen Sie den Netzstecker aus der Netzsteckdose:
  •Schließen Sie den Wasserhahn;
  ●Falls nötig, warten Sie, bis das Wasser abgekühlt ist;
  -Offnen Sie die Pumpenklappe;
• Stellen Sie einen Behälter auf den Fußboden und halten Sie das Ende des Notentleerungsschlauchs in den Behälter. Entfernen Sie die Kappe vom Schlauch. Das Wasser fließt durch die Schwerkraft in den Behälter. Wenn der Behälter voll ist, stecken Sie die Kappe wieder auf den Schlauch. Entleeren Sie den Behälter. Wiederholen Sie den Vorgang, bis kein Wasser mehr herausfließt;
  ●Falls nötig, reinigen Sie die Pumpe wie oben beschrieben;
• Verschließen Sie den Notentleerungsschlauch und schieben Sie ihn in die Maschine zurück;
  ●Schrauben Sie die Pumpenabdeckung fest und schließen Sie die Klappe.

Störung, was tun?

WICHTIG!

Einige Probleme lassen sich auf Wartungsfehler oder Versehen zurückführen und können leicht gelöst werden, ohne den Kundendienst zu rufen. Bevor Sie den Kundendienst rufen, sollten Sie die nachstehenden Punkte überprüfen.

Während des Gerätebetriebs kann die rote Kontrolllampe der Taste 5 blinken, um anzuzeigen, dass die Maschine nicht arbeitet.

Beheben Sie die Ursache und drücken Sie die Taste 5, um das Gerät neu zu starten. Sollte nach allen Kontrollen die Störung fortbestehen, wenden Sie sich an Ihren lokalen Kundendienst.

Störung Mögliche Ursache / Abhilfe
Die Waschmaschine startet nicht:	Die Tür ist nicht richtig verschlossen. (Die rote Kontrolllampe blinkt)Schließen Sie die Tür richtig.Der Stecker ist nicht richtig in die Steckdose eingesteckt.Stecken Sie den Stecker in die Steckdose.Die Steckdose wird nicht mit Strom versorgt.Überprüfen Sie bitte die Elektroinstallation in Ihrem Haus.Die Hauptsicherung ist durchgebrannt.Ersetzen Sie die Sicherung.Der Programmwählschalter ist nicht richtig eingestellt und die Taste 5 wurde nicht gedrückt.Drehen Sie bitte den Programmwählschalter und drücken Sie erneut die Taste 5.
Die Waschmaschine füllt kein Wasser:	Der Wasserhahn ist zugedreht. (Die rote Kontrolllampe blinkt)Wasserhahn aufdrehen.Der Zulaufschlauch ist gequetscht oder geknickt. (Die rote Kontrolllampe blinkt)Den Anschluss des Wasserzulaufschlauchs prüfen.Der Filter im Zulaufschlauch ist verstopft. (Die rote Kontrolllampe blinkt)Filter im Wasserzulauf reinigen.Die Tür ist nicht richtig geschlossen. (Die rote Kontrolllampe blinkt)Schließen Sie die Tür richtig.
Die Maschine füllt Wasser und pumpt dann sofort ab:	Das Ende des Ablaufschlauchs ist zu weit unten.Siehe entsprechenden Absatz in Abschnitt «Wasser ablassen».
Die Maschine pumpt nicht ab und/oder schleudert nicht:	Der Ablaufschlauch ist gequetscht oder geknickt. (Die rote Kontrolllampe blinkt)Überprüfen Sie den Anschluss des Ablaufschlauchs.Die Ablaufpumpe ist verstopft. (Die rote Kontrolllampe blinkt)Reinigen Sie die Ablaufpumpe.Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.Verteilen Sie die Wäsche neu.Die Zusatzfunktion «Spülstopp» wurde gewählt.Wählen Sie «Abpumpen» oder «Schleudem»- Programm.
Auf dem Fußboden steht Wasser:	Sie haben zu viel Waschmittel oder ein ungeeignetes Waschmittel verwendet (zu starke Schaumbildung).Reduzieren Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.Die Anschlüsse des Zulaufschlauchs auf Dichtheit überprüfen. Undichtigkeiten sind nicht immer leicht zu erkennen, da das Wasser den Schlauch hinabläuft; überprüfen Sie, ob der Schlauch feucht ist.Überprüfen Sie den Anschluss des Wasserzulaufschlauchs.Der Zulaufschlauch ist verstopft.Tauschen Sie den Schlauch gegen einen neuen aus.Die Kappe des Notentleerungsschlauchs wurde nach der Pumpenreinigung nicht wieder aufgesteckt.Stecken Sie die Kappe wieder auf den Notentleerungsschlauch und schieben Sie den Schlauch in die Maschine zurück.
Nicht zufrieden stellende Waschergebnisse:	Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt.Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.Hartnäckige Flecken wurden nicht vorbehandelt.Verwenden Sie zur Behandlung hartnäckiger Flecken handelsübliche Produkte.Falsche Temperatur ausgewählt.Überprüfen Sie, ob Sie die korrekte Temperatur gewählt haben.Die Waschmaschine ist überladen.Füllen Sie weniger Wäsche in die Trommel.
Die Tür lässt sich nicht öffnen:	Das Programm läuft noch.Warten Sie das Ende des Waschzyklus ab.Die Tür wurde noch nicht entriegelt.Warten Sie, bis die Tür entriegelt.Es befindet sich Wasser in der Trommel.Wählen Sie das Programm Abpumpen oder Schleudern, um das Wasser abzupumpen.
Die Maschine vibriert oder läuft sehr laut:	Transportsicherungen und Verpackungsteile wurden nicht entfernt.Überprüfen Sie, dass das Gerät richtig aufgestellt ist.Die Füße wurden nicht ausgerichtet.Überprüfen Sie, dass das Gerät waagerecht steht.Die Wäsche ist nicht gleichmäßig in der Trommel verteilt.Verteilen Sie die Wäsche neu.Möglicherweise befindet sich nur sehr wenig Wäsche in der Trommel.Füllen Sie mehr Wäsche ein.
Das Schleudern beginnt erst spät oder gar nicht:	Die elektronische Unwuchterkennung hat eingegriffen, weil die Wäsche nicht gleichmäßig in der Trommel verteilt ist. Die Wäsche wird neu verteilt, indem die Trommel in die entgegengesetzte Richtung gedreht wird. Dieser Vorgang kann sich einige Male wiederholen, bevor die Unwucht verschwunden ist und das Schleudern fortgesetzt werden kann. Falls die Wäsche nach 10 Minuten immer noch nicht gleichmäßig in der Trommel verteilt ist, bricht die Maschine den Schleudergang ab. Verteilen sie in diesem Fall die Wäsche manuell und wählen Sie das Schleuderprogramm.Verteilen Sie die Wäsche neu.
Die Maschine macht ungewöhnliche Geräusche	Diese Maschine ist mit einem Motor ausgestattet, der neben den bekannten Geräuschen anderer Motoren noch ein anderes, ungewohntes Geräusch macht. Dieser neue Motor sorgt für einen weicheren Anlauf und eine gleichmäßigere Verteilung der Wäsche in der Trommel während des Schleuderns sowie für eine bessere Stabilität der Maschine.
In der Trommel ist kein Wasser zu sehen	Moderne Maschinen arbeiten sehr ökonomisch und verbrauchen sehr wenig Wasser, ohne dabei ein schlechteres Waschergebnis zu erzielen.

Wenn Sie das Problem nicht genau bestimmen oder lösen können, wenden Sie sich an unseren Kundendienst. Beim Anruf sollten Sie Angaben zum Modell, die Seriennummer und das Kaufdatum Ihrer Maschine zur Hand haben: Der Kundendienst benötigt diese Informationen.

Mod. .... Prod. No. .... Ser. No. ....

Technische Daten

Abmessungen Breite 60 cm	Höhe	85 cm
	Tiefe (einschließlich der Öffnung)	63 cm
Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild auf der Gerätetür
Wasserdruck Min 0,05 MPa	Max	0,8 MPa
Maximale Wäschemengen 6 kg	Koch-/Buntwäsche
Schleuderdrehzahl 1000 U/min	Max

Verbrauchswerte

Programme	Energieverbrauch (in kWh)	Wasserverbrauch (in Litern)	Programmdauer (in Minuten)
Koch-/Buntwäsche 90°	2.0 61		135
Koch-/Buntwäsche 90° + Vorwäsche	2.15	71	155
Ecoo 60° (*)	1.02	54	150
Eco 60° + Vorwäsche	1.20	64	165
Pflegeleicht 60°	1.0 54		90
Pflegeleicht 60° + Vorwäsche	1.2	65	107
Feinwäsche 40°	0.55 60		65
Wolle 40°	0.4	53	60
Handwäsche 40°	0.4 53		60
Jeans 40°	0.55	55	110
Sportwäsche 40°	0.65	59	100
Spülgänge	0.1	42	45
Abpumpen	-	-	2
Schleudern -		-	10

i Informationen

Bei den Verbrauchswerten in dieser Tabelle handelt es sich lediglich um Richtwerte, die je nach Menge und Art der Wäsche, Wassereinlauftemperatur und Umgebungstemperatur variieren. Die Werte beziehen sich auf die jeweils höchsten Temperaturen jedes Waschprogramms.

(*) Das Programm «Koch-/Buntwäsche Eco» bei 60°C mit einer Füllmenge von 6 kg ist in Übereinstimmung mit EEC 92/75 das Referenzprogramm für die im Energielabel eingetragenen Werte.

Installationsanleitung

Auspacken

Bevor das Gerät verwendet werden kann, müssen alle Transportsicherungen und Verpackungsmaterialien entfernt werden. Es empfiehlt sich, alle Transportsicherungen für eventuelle zukünftige Transporte des Gerätes aufzubewahren.

1. Legen Sie die Maschine nach Entfernen der Verpackung vorsichtig auf die Rückseite, um die Polystyrolplatte unter der Maschine zu entfernen.
2. Entnehmen Sie das Stromkabel und den Ablaufschlauch aus den Schlauchhalterungen auf der Geräterückseite.

1. Lösen und entnehmen Sie die mittlere Schraube A auf der Rückseite mit einem geeigneten Schraubenschlüssel.

2. Lösen und entfernen Sie die beiden großen Schrauben B und die sechs kleineren Schrauben C.

1. Entfernen Sie den Bügel D, schrauben Sie die sechs kleineren Schrauben wieder fest C und schieben Sie das zugehörige Kunststoffdistanzstück E heraus.

1. Öffnen Sie die Tür und entnehmen Sie den Polystyrolblock, der an der Türdichtung befestigt ist.

2. Verschließen Sie das kleinere obere Loch und die beiden größeren Löcher mit den entsprechenden Kunststoffkappen, die sich im Beutel mit der Gebrauchsanweisung befindet.

Aufstellung

Stellen Sie das Gerät auf einen ebenen, festen Boden. Stellen Sie sicher, dass die Luftzirkulation um die Maschine herum nicht durch Teppiche, Vorleger usw. behindert wird. Kontrollieren Sie, dass die Maschine weder die Wand noch andere Geräte berührt. Bringen Sie die Waschmaschine in eine waagerechte Position, indem Sie die Füße heraus- oder hineindrehen. Die Füße sind mit selbstsichernden Schrauben ausgestattet, wodurch sie sich eventuell nur schwer drehen lassen. Jedoch MUSS die Maschine einen waagerechten und festen Stand haben. Sämtliche Einstellungen können mit einem

Schraubenschlüssel vorgenommen werden. Durch eine genaue waagerechte Aufstellung lassen sich Vibrationen, Geräusche und ein Verschieben der Maschine während des Betriebs verhindern. Legen Sie zum Ausgleichen von Bodenunebenheiten auf keinen Fall Karton, Holzstücke oder ähnliche Materialien unter das Gerät.

Falls notwendig, überprüfen Sie die waagerechte Aufstellung mit einer Wasserwaage.

Wasserzulauf

Der Wasserzulaufschlauch ist bereits an der Rückseite des Gerätes verschraubt.

1. Schließen Sie den Schlauch korrekt durch Lösen der Ringmutter an. Ziehen Sie die Ringmutter nach dem Positionieren des Zulaufschlauchs wieder fest, um Wasseraustritt zu vermeiden.

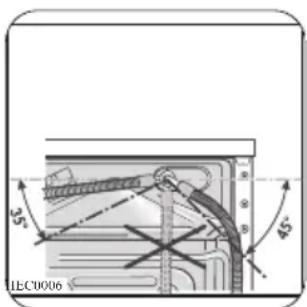

Richten Sie den Zulaufschlauch nicht nach unten. Drehen Sie den Winkel für den Schlauch nach links oder rechts, je nach der Position des Wasserhahns

1. Schließen Sie den Schlauch an einen Wasserhahn mit einer 3/4"Schlauchverschraubung an.

Der Zulaufschlauch darf nicht verlängert werden. Ist er zu kurz und möchten Sie den Wasserhahn nicht verlegen, müssen Sie einen neuen, längeren Schlauch speziell zur

Verwendung für Waschmaschinen kaufen.

Abpumpen

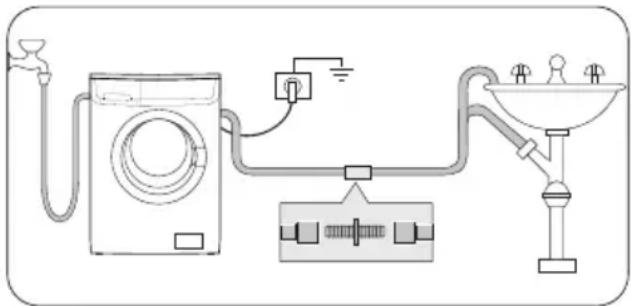

Das Ende des Ablaufschlauchs kann auf drei Weisen wie folgt angeschlossen werden:

Es muss über den Rand eines Wasch- oder Spülbeckens ausreichender Größe mit dem Plastikkrümmer eingehängt werden, der mit der Maschine

mitgeliefert wurde. Achten Sie in diesem Fall darauf, dass das Schlauchende während des Abpumpens nicht abrutschen kann. Sie können den Schlauch zum Beispiel sichern, indem Sie ihn mit einem Stück Schnur am Wasserhahn befestigen oder an der Wand anbringen.

Sie können den Schlauch an den Wasserablauf eines Waschbeckens anschließen. Das Rohrabzweigstück muss sich oberhalb des Geruchsverschlusses befinden. Der Anschluss muss einen Abstand von mindestens 60 cm vom Fußboden haben.

Der Schlauch wird in einer Höhe zwischen 60 und 90 cm direkt an ein Ablaufrohr angeschlossen. Das Ende des Ablaufschlauchs muss immer belüftet werden, d.h. der Innendurchmesser des Ablaufrohres muss größer sein als der Außendurchmesser des Ablaufschlauchs.

Der Ablaufschlauch darf nicht geknickt verlaufen.

Elektrischer Anschluss

Dieses Gerät ist auf eine

Versorgungsspannung von 220-230 V, einphasig, 50 Hz, ausgelegt.

Vergewissern Sie sich, dass die

Stromversorgung in Ihrem Haus für die erforderliche Maximallast von 2,2 kW geeignet ist. Berücksichtigen Sie dabei auch die anderen Elektrogeräte, die Sie verwenden.

Wichtig!

Die Maschine an eine geerdete Steckdose anschließen.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der vorstehenden Sicherheitshinweise entstehen sollten.

Wichtig!

Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.

Hinweis

Stellen Sie sicher, dass das Gerät nach der Installation bei Bedarf für den Kundendienst leicht zugänglich ist.

Hinweise zum Umweltschutz

Verpackungsmaterial

Materialien mit dem Symbol sind wiederverwertbar.

Solche Materialien können der Wiederverwertung zugeführt werden, indem sie ordnungsgemäß in den entsprechenden Sammelbehältern entsorgt werden.

Altgerät

Bringen Sie Ihr Altgerät zur Entsorgung zu einer offiziellen Sammelstelle. Dies ist ein wichtiger Beitrag zum Umweltschutz!

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist. Übergeben Sie daher das Altgerät den zuständigen Sammelstellen für die Wiederverwertung von elektrischen und elektronischen Geräten. Durch eine vorschriftsmäßige Entsorgung tragen Sie zum Umweltschutz bei und vermeiden potentielle Unfallgefahren, die bei einer unsachgemäßen Entsorgung des Produktes entstehen können.

Wenden Sie sich für weitere Informationen hinsichtlich Wiederverwertung und Recycling des Gerätes an die zuständigen lokalen Behörden, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.

Hinweise zum Umweltschutz

Um Wasser und Energie zu sparen und die Umwelt nicht unnötig zu belasten, beachten Sie bitte folgende Tipps:

• Waschprogramme ohne Vorwäsche reichen für normal verschmutzte Wäsche üblicherweise aus. Dies spart nicht nur Waschmittel, Wasser und Zeit, sondern schont auch die Umwelt.
  •Die Maschine arbeitet wirtschaftlicher, wenn sie voll beladen ist.
• Mit einer angemessenen Vorbehandlung lassen sich Flecken und ein bestimmtes Maß an Verschmutzung entfernen; danach kann die Wäsche bei niedrigerer Temperatur gewaschen werden.
• Dosieren Sie das Waschmittel entsprechend der Wasserhärte, dem Verschmutzungsgrad und der Wäschemenge.

Unsere Kundendienst-Telefonnummer: Le numéro de téléphone de notre service après-vente: Il nostro numero di telefono del servizio clientela: Our customer service telephone number:

0848 559 111

oder unter ou sur Internet oppure su Internet or in the internet

www.fust.ch

Dipl. Ing FUST AG Dipl. Ing. FUST AG Dipl. Ing. FUST AG Ing. dipl. FUST SA

Buchental 4 Riedmoosstrasse An der Rheinstrasse Hyper-Fust Romanel Centre

9245 Oberbüren

3172 Niederwangen-Bern

4414 Füllinsdorf

1032 Romanel-sur-Lausanne

Tel. [phone] Tel. [phone] Tel. [phone] Tél. [phone]

Dipl. Ing. FUST AG

Ing. dipl. FUST SA

Dipl. Ing. FUST AG

Dipl. Ing FUST AG

Kantonsstrasse 79

Via Campagna 1

Haus Tribolet

Mythen-Center

3931 Visp-Eyholz

6512 Giubiasco-Bellinzona

7000 Chur

6430 Schwyz

Tel. [phone] Tel. [phone]

Tel. [phone] Tel. [phone]

Dipl. Ing. FUST AG

Dipl. Ing. FUST AG

Dipl. Ing. FUST AG

Ing. dipl. FUST SA

Im Jelmoli, Seidengasse 1

Badenerstrasse 109

Oberhofstrasse 28

Rue de Rive 3

8004 Zürich

8004 Zürich

6020 Emmenbrücke

1204 Genève

Tel. [phone]

Tel. [phone]

Tel. [phone]

Tél. [phone]

Sowie in über 100 weiteren Filialen in Ihrer Nähe / plus de 100 filiales dans votre proximité / più di 100 filiali nelle vostre vicinanze / as in over 100 other branches nearby
