DVC 601 - Videorekorder DUAL - Kostenlose Bedienungsanleitung

Produkttyp	Videorekorder (VHS)
Marke	Dual
Modell	DVC 601
Abmessungen (B x H x T)	430 x 85 x 280 mm
Gewicht	ca. 3,5 kg
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	ca. 20 W
Videokopf	Doppelkopf (2-Kopf-Trommel)
Bandformat	VHS-Videokassette
Wiedergabegeschwindigkeit	SP, LP, EP
Timeraufnahme	Ja (Programmierung möglich)
Anschlüsse	HF (Antenne), SCART, Cinch (Audio/Video), Netz
Fernbedienung	Ja (infrarot)
Programmplätze	99 Sender (Tuner)
Bildsystem	PAL
Tonwiedergabe	Mono (Hi-Fi optional)
Zusatzfunktionen	Suchlauf, Indexsuche, Kindersicherung
Reinigung und Pflege	Kopfreinigungskassette oder manuelle Reinigung
Sicherheitshinweise	Gerät nicht öffnen, vor Feuchtigkeit schützen
Reparatur und Ersatzteile	Fachgerechte Reparatur durch autorisiertes Servicecenter; Ersatzteile schwierig zu beschaffen
Lieferumfang	Videorekorder, Fernbedienung, Antennenkabel, Bedienungsanleitung

Häufig gestellte Fragen - DVC 601 DUAL

Wie verbinde ich den Dual DVC 601 mit dem Fernseher?

Verbinden Sie das SCART-Kabel zwischen dem Videorekorder und dem Fernseher. Alternativ nutzen Sie das Antennenkabel (HF-Anschluss) und schalten Sie den Fernseher auf den entsprechenden Kanal.

Wie kann ich eine Aufnahme programmieren?

Drücken Sie die Taste Timer, stellen Sie Datum, Start- und Endzeit ein und wählen Sie den Sender. Bestätigen Sie mit OK und legen Sie eine bespielbare Kassette ein.

Warum wird das Band nicht ausgeworfen?

Stellen Sie sicher, dass das Gerät eingeschaltet ist und die Kassette nicht geschützt ist. Drücken Sie die Auswurftaste (Eject). Falls nichts passiert, ziehen Sie den Netzstecker und versuchen Sie es erneut.

Wie stelle ich die Sender ein?

Gehen Sie ins Menü und wählen Sie Sender suchen (automatisch oder manuell). Der Videorekorder speichert die gefundenen Sender in den Programmplätzen.

Was tun, wenn das Bild flimmert?

Überprüfen Sie die Verkabelung (SCART oder Antenne) und wählen Sie das richtige Bildsystem (PAL). Stellen Sie sicher, dass der Videokopf sauber ist.

Kann ich den Videorekorder auch mit einem Scart-Kabel anschließen?

Ja, der SCART-Anschluss ist die empfohlene Verbindung für beste Bild- und Tonqualität. Stecken Sie das Kabel in den entsprechenden Eingang am Fernseher.

Wie reinige ich die Videoköpfe?

Verwenden Sie eine handelsübliche Videokopf-Reinigungskassette und folgen Sie den Anweisungen. Vermeiden Sie aggressive Reinigungsmittel.

Die Fernbedienung funktioniert nicht – was tun?

Überprüfen Sie die Batterien und ersetzen Sie sie bei Bedarf. Richten Sie die Fernbedienung direkt auf den Infrarot-Empfänger des Videorekorders und vermeiden Sie Hindernisse.

Welche Kassettentypen kann ich verwenden?

Das Gerät ist für VHS-Videokassetten ausgelegt. Verwenden Sie Kassetten mit einer Spieldauer von bis zu 180 Minuten (E-180). Achten Sie auf das Löschschutz-Plättchen.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Website notice-facile.com als PDF zum Download bereit. Sie können auch eine KI-Frage stellen, um spezifische Hilfe zu erhalten.

BEDIENUNGSANLEITUNG DVC 601 DUAL

Vorsichtsvorkehrungen

♦ Lesen Sie diese Bedienungsanleitung sorgfältig.
♦ Vergewissem Sie sich, daß die Netzspannung in Ihrer Wohnung mit den Angaben auf der Rückseite des Videorecorders übereinstimmt.
♦ Lesen Sie diese Seite und das Kapitel "Installieren des Videorecorders" als Hilfestellung beim Anschliesen, bei der Installation und bei den Einstellungen des Videorecorders.
Stellen Sie den Videorecorder nicht an einem heißen oder feuchten Ort auf (weil anderenfalls ein Brand entstehen kann oder das Risiko eines elektischen Schlages besteht).
- Öffnen Sie den Videorecorder nicht. Beauftragen Sie einen qualifizierten Techniker mit der Durchführung von Reparaturarbeiten.
Schließen Sie den Videorecorder nicht an das Netz an, wenn Sie ihn gerade aus einer kalten Umgebung in ein warmes Zimmer gebracht haben. In diesem Fall kann Kondensation innerhalb des Videorecorders entstehen, durch die der Videorecorder und Kassetten ernstlich beschädigt werden können. Warten Sie etwa zwei Stunden, bis das Gerät Zimmertemperatur erreicht hat.
- Dieses Gerät darf keiner Feuchtigkei oder Spritzwasser ausgesetzt werden (wie z.B. Aufstellung im feuchten Keller-raum, Bad, etc.). Bitte keine Behältnisse mit Flüssigkeit (z.B. Blumenvasen,etc.) auf das Gerät stellen.
Der Videorecorder soll so aufgestellt werden, dass ein Abstand von ca 10cm zu anderen Geräten oder Gegenständen freigehalten wird, um eine optimale Belüftung der Gerätes zu gewährleisten.
◆ Stellen Sie den Videorecorder auf einer festen, ebenen Oberfläche auf.
◆ Reinigen Sie den Videorecorder ausschließlich mit einem weichen, flusenfreien Tuch. Verwenden Sie keine groben Reinigungsmittel oder Reinigungsmittel auf Alkoholbasis.

Zur Ihrer eigenen Sicherheit!

◆ Der Videorecorder enthält keine Teile, die Sie eigenständig warten oder reparieren können.

- Öffnen Sie das Gehäuse des Videorecorders nicht. Beauftragen Sie immer einen qualifizierten Techniker mit Wartungs- oder Reparaturaufgaben.

Dieser Videorecorder wurde so konstruiert, daß er kontinuierlich in Betrieb ist. Wenn Sie den Recorder ausschalten (Bereitschaftsbetrieb), wird er dadurch nicht vom Netz getrennt. Um ihn vom Netz zu trennen, müssen Sie den Netzstecker ziehen.

Wichtiger Zusatzhinweis

Sehr geehrte Kunden,

vor dem Anschließen des Gerätes und der Inbetriebnahme müssen folgende Hinweise beachtet werden:

1. Sicherheitshinweis:

Nach dem Auspacken des Gerätes muss dieses auf äußere Beschädigungen vor dem Anschließen an das Stromnetz überprüft werden. Insbesondere darf das Gerät nicht in Betrieb genommen werden, wenn der Netzstecker oder das Netzkabel beschädigt sind.

2. Verwendung / Entsorgung von Batterien:

Die dem Gerät beiliegende Fernbedienung wird mit Batterien betrieben.

Verbrauchte Batterien dürfen nicht mit dem Hausmüll entsorgt werden! Bitte entsorgen Sie diese nur an den dafür vorgesehenen Stellen (z.B. beim Fachhandel, etc.)

Bitte entfernen Sie die verbrauchten Batterien sofort aus dem Batteriefach, um eventuelle Schäden zu vermeiden, und achten Sie darauf, dass die neuen Batterien auslaufsicher sind.

Bevor Sie das Gerät anschließen, lesen Sie unbedingt das Kapitel „Installieren des Videorecorders“.

Inhalt

Installieren des Videorecorders

Anschließen des Videorecorders über das HF-Kabel, Anschließen des Videorecorders über ein Scart-Kabel .. 3

Anschließen des Videorecorders an einen Satellitenempfänger

Anschließen des Videorecorders an eine Stereoanlage (Möglichkeit 1).

Anschließen des Videorecorders an eine Stereoanlage (Möglichkeit 2)....4

Anschließen des Videorecorders an einen anderen Videorecorder.

Anschließen des Videorecorders an einen Camcorder 5

Abstimmen des Viderecorders auf den Femseher.

Was ist zu tun, wenn Sie Störstreifen (Interferenzen) im Bild sehen 7

Einstellen von Uhrzeit und Datum 8

2-te SCART- Buchse

Einstellen neuer Sender

Manuelles Einstellen 10

Søndernamen 11

Sortieren von Programmplätzen, Löschen von Programmplätzen 12

Bedienungselemente auf der Frontplatte 13

Wiedergeben von Kassetten

Wiedergeben 14

Standbild, Bildsuchlauf mit variabler Geschwindigkeit, Variable Zeitlupe.

Suchen neuer Aufnahmen (Indexsuchlauf) 15

16.9-Breitbiloformat 16

Überspringen von Werbespots, Automatische Wiederholung, Kindersicherung 17

OSD (Statuseinblendung) EIN/AUS 18

Aufnehmen von Kassetten

Aufnehmen von Kassetten, Einfaches Aufnehmen, Eintastenaufnahme (OTR-Aufnahme) 19

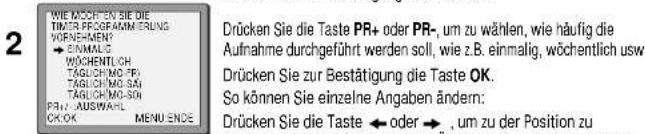

Timergesteuerte Aufnahme mit Hilfe von ShowView 20

Normale timergesteuerte Aufnahme 21

Prüfen der Timerprogramme Ändern und Löschen von Aufnahmeeinstellungen 23

Weitere Funktionen

Anzeige von Uhrzeit und Zähler, Restzeit und Bandlänge, Suchen der Zählernullposition.... 24

Rücksetzen des Zählers auf Null, Kassetten, Energiesparfunktionen. Sprachenmenü....25

Hi-Fi-System 26

Anhang

Stichwortverzeichnis, Technische Daten 27

Anleitung zur Fehlerbehebung 29

Schnellinstallationsübersicht ....Rückseite

- Auf den folgenden Seiten werden in den Abbildungen die Tasten gezeigt, die Sie auf der Fernbedienung drücken müssen. Darüber hinaus wird dargestellt, was Sie anschließend auf dem Fernsehbildschirm oder dem Videodisplay sehen sollten.

Legen Sie die Batterien in die Fernbedienung ein. Achten Sie darauf, daß die Markierungen (+) und (-) auf den Batterlen mit den entsprechenden Markierungen (+) und (-) Im Batterlefach übereinstimmen.

Installieren des Videorecorders (Möglichkeit 1)-Anschließen des Videorecorders über das HF-Kabel

1

Bevor Sie mit der Installation beginnen, ziehen Sie den Netzstecker aller beteiligten Geräte.

Fernsehgerät 200V - 240V > 50/60 Hz Rückseite des Videorecorders Antenne (terristrisch) Die Type der erforderlichen Außenantenne hängt von den lokalen Verhältnissen ab und der Entfernung zum Sender. Sie sollen einen lokalen Fachhändler um Rat bitten, wenn Sie Fragen zur Antenne haben. Dieses Kabel gehört zum Lieferumfang des Geräts.

Wenn Sie den Videorecorder entsprechend Möglichkeit 1 anschließen, lesen Sie auf Seite 6 weiter.

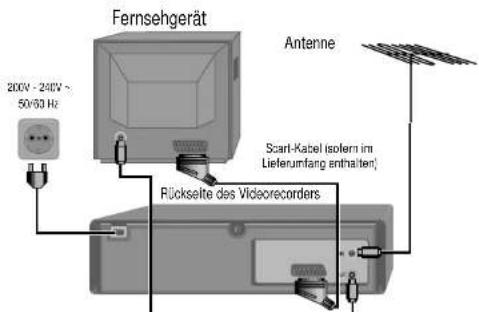

Installieren des Videorecorders (Möglichkeit 2)-Anschließen des Videorecorders über ein Scart-Kabel

2

Fernsehgerät Antenne 200V - 240V ~ 50/63 Hz Rückseite des Videorecorders Scart-Kabel isolern im Lieferumfang anthaaten

Wenn Ihr Videorecorder z.B. ARD empfängt und über SCART-Kabel mit dem Fernsehergerät verbunden ist, wird sobald Sie die Taste TV/VCR drücken, das Programm vom Videorecorder automatisch erscheinen (z.B. ARD). In diesem Mode, können Sie die Programme nur mit PR- oder PR- Tasten des VCR's umschaften. Wenn Sie die TV/VCR-Taste drücken, wird diese Funktion ausgeschaltet und Sie können den Fernseher ganz normal mit der Fernbedienung vom Fernseher bedienen. Für eine bessere Bild- und Tonqualität wird der Anschluß des VCR's mit dem TV über einen SCART-Kabel empfehlen.

Wenn Sie den Videorecorder entsprechend Möglichkeit 2 anschließen, lesen Sie auf Seiten 6 weiter.

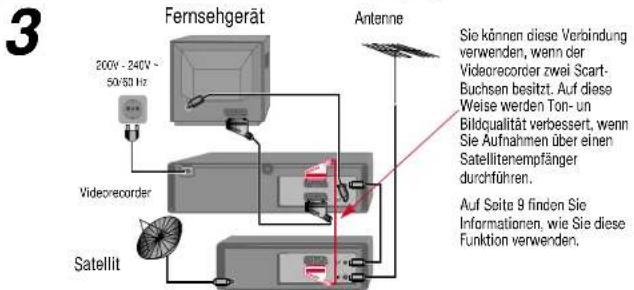

Anschließen des Videorecorders über Zusatzgeräte Anschließen des Videorecorders an einen Satellitenempfänger

3 Fernsehgerät Antenne 200V - 240V ~ 50/60 Hz Videorecorder Satellit Sie können diese Verbindung verwenden, wenn der Videorecorder zwei Scart- Buchsen besitzt. Auf diese Weise werden Ton- un Bildqualität verbessert, wenn Sie Aufnahmen über einen Satellitenempfänger durchführen. Auf Seite 9 finden Sie Informationen, wie Sie diese Funktion verwenden.

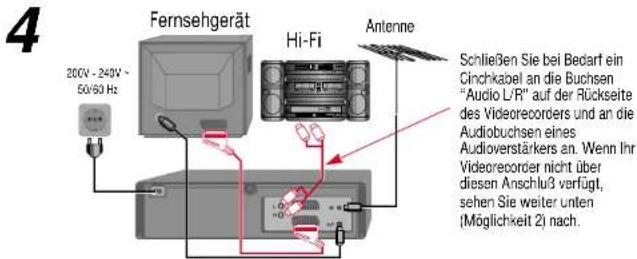

Anschließen des Videorecorders an eine Stereoanlage (Möglichkeit 1)

4 Fernsehgerät Hi-Fi Antenne 200V - 240V - 50/60 Hz Schließen Sie bei Bedarf ein Cinchkabel an die Buchsen "Audio L/R" auf der Rückseite des Videorecorders und an die Audiobuchsen eines Audioverstärkers an. Wenn Ihr Videorecorder nicht über diesen Anschluß verfügt, sehen Sie weiter unten (Möglichkeit 2) nach.

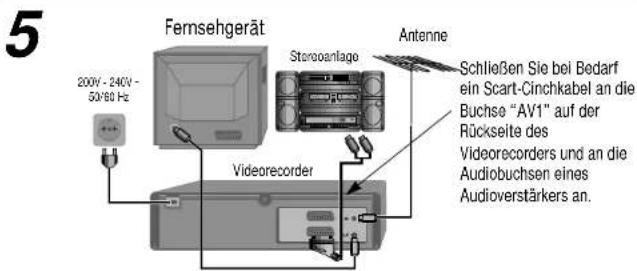

Anschließen des Videorecorders an eine Stereoanlage (Möglichkeit 2)

5 Fernsehgerät Stereoanlage Antenne Schließen Sie bei Bedarf ein Scart-Cinchkabel an die Buchse "AV1" auf der Rückseite des Videorecorders und an die Audiobuchsen eines Audioverstärkers an. 200V - 240V - 50*60 Hz Videorecorder

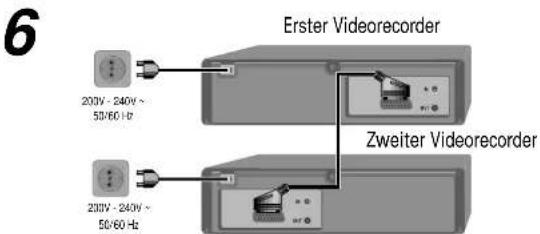

Anschließen des Videorecorders an einen anderen Videorecorder

6 Erster Videorecorder 200V - 240V ~ 50/60 Hz Zweiter Videorecorder 200V - 240V ~ 50/60 Hz

1) Legen Sie die Kassette, die Sie bespielen wollen, in den ersten Videorecorder ein.

2) Legen Sie die Kassette, von der Sie überspielen wollen, in den zweiten VCR ein und drücken Sie am zweiten VCR die Wiedergabetaste.

3) Drücken Sie am ersten Videorecorder die Aufnahmetaste.

Der Videorecorder beginnt mit der Aufnahme.

Wenn der Videorecorder über zwei Scart-Buchsen verfügt, können Sie die andere Buchse verwenden. um weitere Geräte anzuschließen.

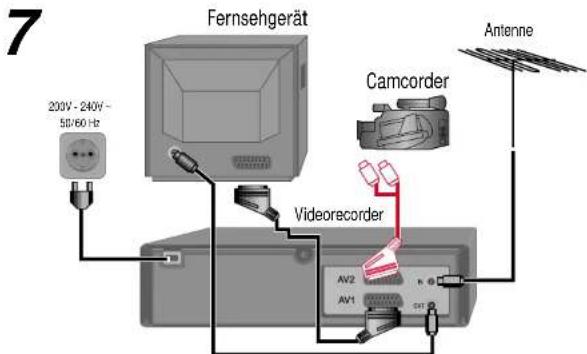

Anschließen des Videorecorders an einen Camcorder

Fernsehgerät 200V - 240V ~ 50/60 Hz Camcorder Antenne Videorecorder AV2 AV1 SHT

Wenn Sie den Videorecorder in dieser Weise angeschlossen haben, können Sie auch ein Scart-Kabel an die Buchse „AV1“ auf der Rückseite des Videorecorders und an das Fernsehgerät anschließen.
Auf Seite 9 finden Sie Informationen, wie Sie die Funktion verwenden.
Sie können den Camcorder auch über ein Cinchkabel an den VCR anschließen, wenn der Videorecorder auf der Frontseite über entsprechende Eingangsanschlüsse verfügt, siehe Seite 9.

Abstimmen des Videorecorders auf den Fernseher

Wenn Sie die Schritte „Installieren des Videorecorders“ (Diagramm 1 auf S.3) abgeschlossen haben, so schalten Sie den TV ein.

1

Drücken Sie die Taste auf der Fernbedienung und in der Frontanzeige des VCR's sehen Sie die Anzeige "RF52".

Wenn Sie den Videorecorder über einen SCART-Kabel verbunden haben (siehe Diagramm 2 auf S.3), so gehen Sie zum Schritt 2.

Wenn Sie es verbunden haben über einen Antennenkabel (wie im Diagramm 1 S.3 gezeigt).

Wählen Sie eine freien Programmplatz am TV aus und starten Sie den manuellen Sendersuchlauf des TV's, bis das blaue Bild wie im Schritt 2 abgebildet, erscheint. Sehen Sie dazu bei Fragen in der Bedienungsanleitung vom TV nach.

2

Wählen Sie die gewünschte Sprache mit PR+ oder PR-Taste. Drücken Sie die OK-Taste zur Bestätigung.

Für die Wahl des Landes siehe folgende Auswahlmöglichkeiten.

B: Belgien

I: Italien

SF: Finnland

D: Deutschland

LUX: Luxemburg

CH: Schweiz

DK: Dänemark

N: Norwegen

TR: Türkei

E: Spanien

NL: Niederlande

GR: Griechenland

S: Schweden

Drücken Sie die OK-Taste zur Bestätigung.

Wenn Sie nicht in einem Gebiet mit schwachem Fernsehempfang leben, werden mit „Automatikfunktion“ oder „Autom. Suchlauf“ alle Sender eingestellt, die Sie in Ihrem Land empfangen können, und in einer üblichen Reihenfolge sortiert, also beispielsweise ARD auf Programmplatz 1, ZDF auf Programmplatz 2 usw.

Sehen Sie auf Seiten 11 und 12 nach, wenn Sie die automatischen Einstellungen ändern möchten. Sie sollen die automatische Installation abgeschlossen haben, bevor Sie zu den Seiten 11 und 12 übergehen.

Die Uhr wird ebenfalls automatisch gestellt. Wenn die Uhrzeit nicht eingestellt wurde, wird die Bildschirmseite zum Einstellen der Uhrzeit angezeigt.

Bitte sehen Sie dazu die „Einstellung der Uhrzeit und des Datums“ auf Seite 8.

Wenn Sie die Sendermamen ändern wollen, finden Sie hierzu Informationen auf Seite 11.

Wenn Sie die Programmplätze ändern wollen, finden Sie hierzu Informationen auf Seite 12. Sie müssen die Programmplätze ändern, wenn die Sender nicht sortiert sind, also wenn sich ARD nicht auf Programmplatz 1, ZDF nicht auf Programmplatz 2 etc. befindet.

Drücken Sie die Taste MENU, um die Einstellung abzuschließen.

Was ist zu tun, wenn Sie Störstreifen (Interferenzen) im Bild sehen

Den UHF-Konverterkanal (z.B. RF52) können Sie zwischen Kanal 21 und 69 einstellen. Wenn dieser mit einem anderen Senderkanal überlappt, sind Störstreifen im Bild zu sehen. Sie können den UHF-Konverterkanal ändern, bis Sie ein störungsfreies Bild auf dem Bildschirm des Fernsehers erhalten.

Variante 1

Wenn ein Sender zu dicht am UHF-Konverterkanal positioniert ist, erscheint automatisch folgende Meldung auf dem Bildschirm.

Drücken Sie die OK-Taste zur Bestätigung. Drücken Sie die Menü-Taste fürs Ende.

Variante 2

Ändern Sie den UHF-Konverterkanal 52 mit der Fernbedienung. Drücken Sie "MENÜ"-Taste, wählen Sie „GRUNDEINSTELLUNGEN“ durch 2 x drücken der PR--Taste und dann OK-Taste. Wählen Sie „KONVERTERKANALEINST.“ durch 2 x drücken der PR--Taste und dann OK-Taste.

Mit den Zifferntasten 0 - 9 ändern Sie den UHF-Konverterkanal. Drücken Sie die OK-Taste zur Bestätigung und dann MENÜ-Taste fürs Ende.

Falls immer noch Störstreifen vorhanden sind, wiederholen Sie die Variante 2.

Variante 3

Verbinden Sie den VCR mit dem TV über ein SCART-Kabel, wie auf Seite 3 Bild 2 gezeigt wird.

Falls Sie später den UHF-Konverterkanal ändern möchten, wenn neue Sender oder andere Geräte Störungen verursachen, halten Sie die OK-Taste solange gedrückt bis in der Anzeige vom VCR erscheint. Danach verfahren Sie nach der Variante 2, wie oben beschrieben.

Einstellen von Uhrzeit und Datum

1

2

Wenn die Seite „UHREINSTELLUNG“ nicht bereits auf dem Bildschrim angezeigt wird, drücken Sie die Taste MENU.

Wählen Sie „GRUNDEINSTELLUNGEN“, indem Sie die Taste PR- zweimal und anschließend die Taste OK einmal drücken.

Wählen Sie das Menü „UHREINSTELLUNG“, und dann drücken Sie die OK-Taste.

Sobald die Seite „UHREINSTELLUNG“ auf dem Bildschirm angezeigt wird, können Sie die Taste ← oder → drücken, um zu der Position zu gelangen, die Sie ändern wollen.

Verwenden Sie die Zifferntaste 0 bis 9 auf der Fernbedienung, um die richtig Uhrzeit und das richtige Datum einzustellen.

Drücken Sie die Taste OK, um die Einstellungen zu bestätigen, und anschließend die Taste MENU, um die Einstellung abzuschließend.

2-te SCART- Buchse

Wenn Ihr Videorecorder über eine zweite SCART-Buchse verfügt (siehe Bild unten), können Sie zusätzlich ein anderes Gerät, wie auf den Seiten 4 und 5 beschrieben, anschliessen.

SCART 2 EINGANG NUR AV2 AV1

WALO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

EINGANG+AUSGANG

Wenn Sie ein anderes Gerät anschliessen, so entnehmen Sie bitte weitere Informationen der Bedienungsanleitung dieses Gerätes. Die empfohlene Installation für diesen Videorecorder sehen Sie auf S.4 Diagramm 3 dieser Bedienungsanleitung. Bei Nutzung dieser Variante und wenn das zusätzliche Gerät ausgeschaltet ist, können Sie den Videorecorder ganz normal nutzen. Nur wenn das Zusatzgerät am AV2-Anschluß eingeschaltet wird, so schaltet der Videorecorder automatisch auf AV2 um und Sie können für die Programmumschaltung nicht die PR+/PR--Tasten des VCR's nutzen. Sie können dann nur mit den Programmtasten des Zusatzgerätes die Programme umschaltenfalls vorhanden).

Wenn Sie den Videorecorder wieder normal nutzen möchten, so müssen Sie dazu das zusätzliche Gerät ausschalten.

Aufnehmen vom anderen Gerät.

Einfache Aufnahme kann erfolgen, wie auf Seite 19 beschrieben. Vergewissern Sie sich, dass die Geräte eingeschaltet sind und der richtige Kanal eingestellt wurde. Für die Timer-Aufnahme lesen Sie die Seite 21, dabei beachten Sie, dass AV1 als Kanal für die Aufnahme gewählt wurde. Manche Zusatzgeräte verfügen über einen eigenen Timer, dieser muß dann auch entsprechend programmiert werden. Wenn das Zusatzgerät keinen eigenen Timer besitzt, so muß es für die Aufnahmezeit ständig eingeschaltet bleiben.

Front -AV-Eingang

Wenn Ihr Videorecorder über einen Front-AV-Eingang verfügt, so können Sie Zusatzgeräte (z.B.Videokamera) daran anschliessen. Wählen Sie AVF für die Bildwiedergabe vom Front-AV-Eingang. Die Vorgehensweise für die Aufnahme von diesem Eingang ist die gleiche, wie auf der Seite 5 beschrieben.

Manuelles Einstellen

Mit der manuellen Kanaleinstellung können Sie neue Sender oder Geräte einstellen, wie beispielsweise einen Satellitenempfänger usw.

TOD TLD TLD2 TLD3 TLD4 TLD5 TLD6 TLD7 TLD8 TLD9 TLD10 TLD11 TLD12 TLD13 TLD14 TLD15 TLD16 TLD17 TLD18 TLD19 TLD20 TLD21 TLD22 TLD23 TLD24 TLD25 TLD26 TLD27 TLD28 TLD29 TLD30 TLD31 TLD32 TLD33 TLD34 TLD35 TLD36 TLD37 TLD38 TLD39 TLD40 TLD41 TLD42 TLD43 TLD44 TLD45 TLD46 TLD47 TLD48 TLD49 TLD50 TLD51 TLD52 TLD53 TLD54 TLD55 TLD56 TLD57 TLD58 TLD59 TLD60 TLD61 TLD62 TLD63 TLD64 TLD65 TLD66 TLD67 TLD68 TLD69 TLD70 TLD71 TLD72 TLD73 TLD74 TLD75 TLD76 TLD77 TLD78 TLD79 TLD80 TLD81 TLD82 TLD83 TLD84 TLD85 TLD86 TLD87 TLD88 TLD89 TLD90 TLD91 TLD92 TLD93 TLD94 TLD95 TLD96 TLD97 TLD98 TLD99 TLD100

Diese Tasten werden auf den beiden folgenden Seiten verwendet.

1

Drücken Sie die Taste MENU.

Wählen Sie „KANALVOREINSTELLUNG“, indem Sie die Taste PR- und anschließend die Taste OK drücken.

Wählen Sie „MANUELLE KANALEINST.“, indem Sie die Taste PR- und anschließend die Taste OK drücken.

2

Drücken Sie die Taste PR+ oder PR-, um einen Programmplatz zu wählen, der nicht verwendet wird, wie z.B. „----“ oder „P-xx“.

Drücken Sie die Taste OK, um die Auswahl zu bestätigen.

3

Einstellen eines bestimmten Senders :

◆ Programmplatznummer,

◆ Kanaltyp ("CH" für terrestrische Kanäle oder "CC" für Kabelkanäle),

- Sie können die Kanalnummer mit den Tasten 0 - 9 direkt eingeben oder mit Tasten ← / → suchen,

◆ Die Feineinstellung können Sie mit den Tasten ← / → durchführen,

- Wenn Sie ein verschlüsseltes Programm über einen Decoder, der an der EURO AV2 Buchse angeschlossen wurde, empfangen, so stellen Sie mit oder Tasten den Decoder auf „EIN“.

◆ Name ändern oder den Namen neu eingeben, siehe dazu die S.11.

5

Drücken Sie die Taste OK, um den gesuchten Sender zu speichern. Stellen Sie weitere Sender ein (indem Sie den Vorgang ab Schritt 3 wiederholen), oder drücken Sie die Taste MENU, um den Einstellmodus zu beenden.

Wenn der DECODER-Mode nicht auf dem Bildschirm erscheint, so ist dieser bei Ihrem VCR nicht verfügbar.

Der Videorecorder verfügt über 99 Programmplätze. Es werden nur Sender gespeichert, die in Ihrem Empfangsberelich Ilegen. Sie können weitere Sender unter anderen Programmplätzen speichern, die noch nicht belegt sind.

Sendernamen

Wenn der Videorecorder keinen oder einen falschen Sendernamen anzeigt, können Sie diese Anzeige ändern.

1

Drücken Sie die Taste MENU.

Wählen Sie „KANALVOREINSTELLUNG“, indem Sie die Taste PR- und anschließend die Taste OK drücken.

Wählen Sie „MANUELLE KANALEINST.“, indem Sie die Taste PR- und anschließend die Taste OK drücken.

Wählen Sie das Programm, bei dem Sie den Namen ändern möchten durch drücken der PR--Taste und dann der OK-Taste.

2

Position „NAME“ auswählen.

Drücken Sie die 0-Taste um den Namen zu ändern.

Durch drücken der →-Taste, können Sie den Namen des Programms auswählen.

3

Oder drücken Sie die 1-Taste auf der Fernbedienung, um den Namen neu einzugeben.

Buchstaben ändern Sie mit den PR-/PR+-Taste und zur nächsten Position gelangen Sie mit den ←/ →-Tasten.

4

Drücken Sie zur Bestätigung die Taste OK, und drücken Sie anschließend die Taste MENU, um die Einstellung zu beenden.

Sortieren von Programmplätzen

Wenn Sie die Programmplätze sortieren, können Sie sie in derselben Reihenfolge wie im Fernsehgerät speichern.

R566 2 3 TVX89 1 2 3 D 4 GHOST B PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC PNC

Diese Tasten werden auf den beiden folgenden Seiten verwendet.

Drücken Sie die Taste MENU.

1 Wählen Sie „KANALVOREINSTELLUNG“, indem Sie die Taste PR- und anschließend die Taste OK wählen.

Wählen Sie „SORTIEREN“, indem Sie die Taste PR- und anschließend die Taste OK drücken.

2

Drücken Sie die Taste PR+ oder PR-, um den Sender zu wählen, den Sie verschieben wollen. Bestätigen Sie die Auswahl, indem Sie die Taste OK drücken.

Drücken Sie die Taste PR+ oder PR-, um den Sender auf den Programmplatz zu verschieben, unter dem Sie ihn speichern wollen. Bestätigen Sie die Auswahl, indem Sie die Taste OK drücken.

Drücken Sie die Taste MENU, um die Einstellung zu beenden.

Löschen von Programmplätzen

Mit der Löschfunktion für Programmplätze können Sie gespeicherte Sender löschen, die Sie nicht mehr benötigen.

Drücken Sie die Taste MENU.

1 Wählen Sie „KANALVOREINSTELLUNG“, indem Sie die Taste PR- und anschließend die Taste OK wählen.

Wählen Sie „PROG.-PLATZ LÖSCHEN“, indem Sie die Taste PR+ zweimal und anschließend die Taste OK einmal drücken.

2

Drücken Sie die Taste PR+ oder PR-, um den Sender zu wählen, der gelöscht werden soll.

Halten Sie die Taste ← gedrückt, um das angezeigte Bild zu verfolgen.

Wenn Sie den Sender löschen wollen, drücken Sie die Taste OK.

Drücken Sie die Taste MENU, um die Einstellung zu beenden. Wenn Sie den Sender nicht löschen wollen, drücken Sie die Taste MENU.

Bedienungselemente auf der Frontplatte

Auf der Frontplatte des Videorecorders befinden sich folgende Tasten.

STANDBY/ON

Mit dieser Taste wird der Videorecorder aus- (Bereitschaftsbetrieb) oder eingeschaltet

■ STOP/ EJECT ▲

Mit dieser Taste wird die Wiedergabe der Kassette gestoppt oder die Kassette ausgeworfen.

VIDEO Ⓐ AUDIO Ⓡ

Hierbei handelt es sich um die Eingangsbuchsen auf der Frontplatte zum Anschließen eines Stereo-Camcorders (linker und rechter Kanal).

Mit diesen Buchsen sind nur bestimmte Modelle ausgestattet. Sehen Sie auf der Frontplatte nach, ob Ihr Videorecorder diese Anschlußmöglichkeit bietet.

Mit diesen Tasten werden die Sender umgeschaltet.

Mit dieser Taste werden Aufnahmen durchgeführt oder wird die OTR-Aufnahme aktiviert.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Aufnahmezeit jeweils um 30 Minuten erhöht.

Mit diesen Tasten wird eine Kassette bei gestoppter Wiedergabe schnell zurück- oder vorgespult. Während der Wiedergabe einer Kassette wird durch Drücken auf diese Tasten ein schneller Bildsuchlauf rückwärts oder vorwärts durchgeführt.

Mit dieser Taste wird die Wiedergabe aktiviert.

Wiedergeben von Kassetten

Wiedergeben

Schieben Sie die Kassette langsam und im rechten Winkel in das Kassettenfach, so daß das Kassettenfenster nach oben weist.

TV20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Diese Tasten werden auf den beiden folgenden Seiten verwendet.

So starten Sie die Wiedergabe.

Wenn der Ton unklar ist oder Sie hören einen Mischton aus verschiedenen Sprachen, so wählen Sie eine der Varianten aus, wie auf der Seite 26 beschrieben.

Es sind nur einige Modelle mit der Funktion A.SEL ausgestattet. Wird diese Seite nicht angezeigt, wenn Sie die Taste drücken, steht die Funktion A.SEL bei Ihrem Videorecorder nicht zur Verfügung.

Die Seite wird nur angezeigt, wenn Sie eine Hi-Fi-Kassette oder eine Hi-Fi-oder NICAM-Aufnahme wiedergeben.

P-07 17:14 FF REW 17:15

So stoppen Sie die Wiedergabe.

So spulen Sie die Kassette vom Stoppunkt schnell vor oder zurück.

So werfen Sie die Kassette aus.

• Wenn Sie eine Kassette mit Aufnahmeschutz einlegen, wie beispielsweise eine mit einem Film bespielte Kaufkassette (siehe Seite 25), wird die Kassette automatisch widergegeben.
• Wenn Sie qualitativ schlechte Kassetten oder Kassetten wiedergeben, die auf einem anderen Videorecorder bespielt wurden, können Sie die Taste PR+ oder PR- verwenden, während die Kassette wiedergegeben wird, um horizontale Störstreifen zu minimieren.
• Wiedergeben von NTSC-Kassetten über ein PAL-Fernsehgerät: Wenn Sie Kassetten wiedergeben, die im NTSC-Farbformat bespielt wurden (das in den USA verwendet wird), können Sie die Filme über die meisten PAL-Fernsehgeräte wiedergeben.
  Bei einigen älteren Fernsehgeräten erscheinen möglicherweise schwarze Linien am unteren und oberen Bildschirnrand. Das Bild kann auch nach oben oder unten durchlaufen. Um diese Störungen zu beheben, nehmen Sie Einstellungen über den V-HOLD-Regler des Fernsehgeräts vor. NTSC : National Television Systems Committee.
• Mit diesem Videorecorder können auch Kassetten wiedergegeben werden, die im MESECAM-Format bespielt wurden.

Standbild

Es muß sich eine Kassette im Videorecorder befinden.

Standbild während der Wiedergabe.

Wenn Sie die Taste mehrfach hintereinander drücken, wird das Standbild jeweils um ein Bild weitergeschaltet.

Drücken Sie die Wiedergabetaste, um zum normalen Wiedergabebetrieb zurückzukehren.

Nach etwa fünf Minuten Standbildbetrieb wird die Kassette automatisch auf normale Wiedergabe zurückgeschaltet. Wenn das Standbild zittert, können Sie diese Störungen mit Hilfe der Tasten PR+ und PR- beseitigen.

Bildsuche mit variabler Geschwindigkeit

Drücken Sie längere Zeit die Taste ▶▶, um die Vorwärtssuchgeschwindigkeit zu ändern.

Drücken Sie längere Zeit die Taste ◀◀, um die Rückwärtssuchgeschwindigkeit zu ändern.

Drücken der oberen Tasten ändert die Suchlaufgeschwindigkeit in zwei Schritten.

Drücken Sie die Taste ▶, um zur normalen Wiedergabe zurückzuschalten.

Variable Zeitlupe

Geben Sie eine Kassette wieder. Wenn Sie die Taste I▶ drücken, können Sie die Zeitlupengeschwindigkeit in sechs Stufen ändern.

Drücken Sie die Taste ▶, um zur normalen Wiedergabe zurückzuschalten.

Suchen neuer Aufnahmen (indexsuchlauf)

Mit der Indexsuchlauffunktion können Sie den Anfang aller Aufnahmen suchen, die Sie mit dem Videorecorder durchgeführt haben. Der Videorecorder zeichnet automatisch Indexmarkierungen auf, wenn eine Aufnahme gestartet wird.

Drücken Sie die Taste INDEX + oder INDEX –, um in Vorwärtsrichtung oder Rückwärtsrichtung zu suchen.

Der Videorecorder spult jetzt zum Anfang der nächsten Aufnahme vor oder zurück, gibt diesen Anfang etwa sechs Sekunden lang wieder, und sucht anschließend den Anfangspunkt der nächsten Aufnahme.

Wenn Sie die gewünschte Aufnahme erkennen, drücken Sie die Wiedergabetaste.

16:9-Breitbildformat

16:9-Format steht nur zur Verfügung, wenn auch der Sender in diesem Format die Sendung ausstrahlt. Ihr Fernseher muß auch über die 16:9-Formatumschaltung verfügen. Sie müssen dazu den Videorecorder über einen SCART-Kabel mit dem Fernseher verbinden und den VCR-Mode beim Videorecorder aktivieren (siehe S.3, Diagramm 2).

1 Wählen Sie die 16:9-Einstellung, indem Sie die Taste MENU drücken, danach drücken Sie 2x die PR--Taste für „GRUNDEINSTELLUNGEN“ und dann die OK-Taste. Drücken Sie 3 x PR+-Taste und danach OK-Taste.

PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 PAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAC 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT 1 2 3 FAT

2

GRUNDEINSTEILLGEN UHR-EINSTEILLUNG SPRAFENKAUSWAHL KONVERTEKANALEINST. ←16.9 CSD EIN/AUS PR-/AUSWAHL OK-OK MENU-ENDE 189 → AUTOMATIK AUS EIN PR+/-/AUSWAHL OK-OK MENU-ENDE

Drücken Sie die Taste PR-, um die gewünschte Einstellung zu wählen: AUTOMATIK, EIN oder AUS. Bestätigen Sie Ihre Auswahl, indem Sie die Taste OK drücken.

• 16:9 Einstellung

-AUTO : Dieser VCR erkennt folgende TV-Formate(16:9 oder 4:3) und kann diese sowohl aufnehmen, wie auch in dem selben Format wiedergeben.

3

-EIN : Die Wiedergabe und die Aufnahme der Sender erfolgt in 16:9-Format. Die 4:3 Sendungen werden in 16:9-Format konvertiert.

-AUS : Die Wiedergabe und die Aufnahme der Sender erfolgt nur in 4:3-Format.

Die Formatumschaltung am TV ist nur möglich, wenn dieser über eine automotische 16:9-Senderkennung verfügt.

Bemerkung: Ihr TV kann trotzdem das Bild in 16:9-Format darstellen, auch wenn die 16:9-Einstellung auf „AUS“ steht.

Überspringen von Werbespots

Bei jedem drücken der Taste ▶30 während der Wiedergabe, wird das Band um 30 Sekunden nach vorne schnell vorgespult (schneller Bildsuchlauf) und danach normal wiedergegeben.

Automatische Wiederholung

Falls Sie während der Wiedergabe die PLAY-Taste 5 Sekunden lang gedrückt halten, erscheint in der Anzeige, und die automatische Wiederholung ist aktiviert. Das Band wird vom Anfang bis zum Ende endlos wiederholt. Zum Verlassen der Endloswiedergabe drücken Sie eine der Funktionstasten PLAY, FF, REW oder STOP.

Kindersicherung

Die Kindersicherung kann nur über die Fernbedienung aktiviert werden.

Drücken Sie die Taste „Standby“ auf der Fembedienung 5 Sekunden lang zur Aktivierung der Kindersicherung.

Alle Tasten auf Fronseite des Gerätes werden deaktiviert und in der Anzeige erscheint .

Achtung ! Bewahren Sie danach die Fernbedienung am sicheren Ort auf.

Die Kindersicherung wird aufgehoben, wenn eine beliebige Taste auf der Fernbedienung gedrückt wird.

OSD (Statuseinblendung) EIN/AUS

Nach jeder Bedienung des Gerätes, erfolgt eine Einblendung auf dem Bildschirm, welche den jeweiligen Status anzeigt (z. Bsp. Programmnummer, Datum, etc.).

Diese Einblendung ist im Auslieferungszustand aktiviert und kann wie folgt deaktiviert (ausgeschaltet) werden.

1

Drücken Sie die MENU-Taste. Wählen Sie "Grundeinstellungen". und mit OK-Taste bestätigen Sie.

2

Wählen Sie "OSD EIN/AUS".

3

Wenn Sie die Einblendung ausschalten möchte, drücken Sie die PR--Taste und dann die OK-Taste. Die Statuseinblendung erscheint nun nicht mehr auf dem Bildschirm nach jeder Funktionsbedienung.

18

Aufnehmen von Kassetten

• Wenn Sie den Timer des Videorecorders verwenden möchten, um Sendungen aufzuzeichnen, müssen Uhrzeit, Datum und Sender richtig eingegeben sein.
• Legen Sie eine Kassette mit intakter Löschschutzzunge (siehe Seite 25) und ausreichend Aufnahmeplatz ein.

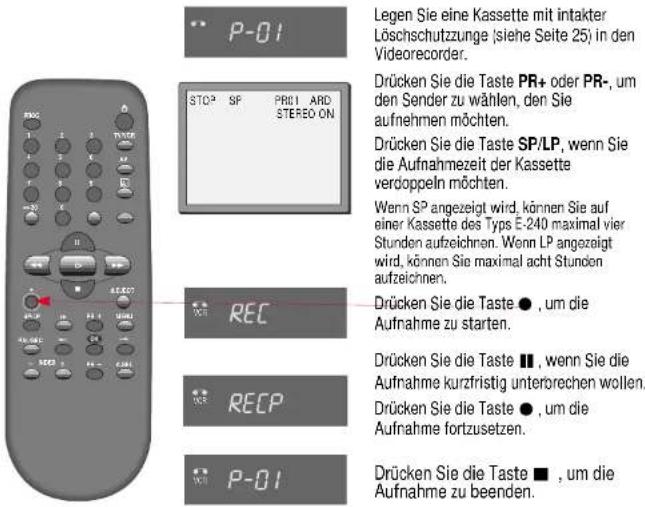

Einfaches Aufnehmen

P-01 STOPS SP PR01 ARD STEREO ON P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-01 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-02 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-03 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-04 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-05 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-06 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-07 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08 P-08

Diese Tasten werden auf den beiden folgenden Seiten verwendet.

Eintastenaufnahme (OTR-Aufnahme)

Drücken Sie die Taste PR+ oder PR-, um den Sender zu wählen, den Sie aufnehmen möchten.

Wenn Sie die Taste ● mehrfach hintereinander drücken, wird die Aufnahmezeit um jeweils 30 Minuten erhöht. Auf diese Weise können Sie maximal 10 Stunden aufzeichnen, sofern ausreichend Platz auf der Kassette vorhanden ist.

• ZUM STOPPEN DER OTR-AUFNAHME (TIMER-AUFNAHME) HALTEN SIE DIE [STOP]-TASTE 5 SEKUNDEN LANG GEDRÜCKT.
• Wenn Sie Aufnahmen von einem andern Gerät durchführen möchten, das an den Videorecorder angeschlossen ist, finden Sie hierzu Informationen auf Seite 4, 5 und 9.

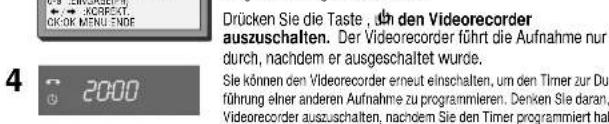

Timergesteuerte Aufnahme mit Hilfe von ShowView

ShowView ist ein Automatiksystem, mit dem der Timer einfacher programmiert werden kann.

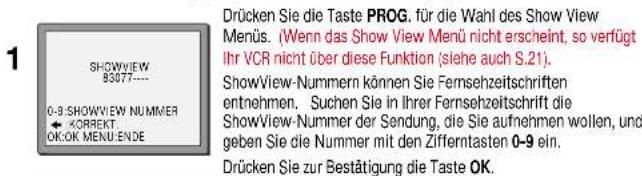

1 SHOWVIEW 93077--- 0-9.SHOWVIEW NUMMER ← KORREKT OK:OK MENU:ENDE Drücken Sie die Taste PROG. für die Wahl des Show View Menüs. (Wenn das Show View Menü nicht erscheint, so verfügt Ihr VCR nicht über diese Funktion (siehe auch S.21). ShowView-Nummern können Sie Fernsehzeitschriften entnehmen. Suchen Sie in Ihrer Fernsehzeitschrift die ShowView-Nummer der Sendung, die Sie aufnehmen wollen, und geben Sie die Nummer mit den Zifferntasten 0-9 ein. Drücken Sie zur Bestätigung die Taste OK.

2 WIE MACIFEN DIE THE TIMTER PROGRAMM ERUNG VORFENMENT: → EINMALS WÖCHENTLICH TAGUCHIMO PR. TAGUCHIMO SAI TAGUCHIMO SOI PAN: AUSWAHL OK: OK MENU ENDE Drücken Sie die Taste PR+ oder PR-, um zu wählen, wie häufig die Aufnahme durchgeführt werden soll, wie z.B. einmalig, wöchentlich usw. Drücken Sie zur Bestätigung die Taste OK. So können Sie einzelne Angaben ändern: Drücken Sie die Taste ← oder →, um zu der Position zu

3 TIMERPROGRAMMEINMALIGI PR 20 STAFFZEIT 21:30 ENDEZIEIT 22:20 DATUM (18/05/30) BANK ZUSOWM. 3P VIS/PCO EIN PH+/-AUSWAHLAVVAY2. GEVERGELGENE gegenen, die Sie andern wollen. Andem Sie die Einstellung mit Hilfe der Taste PR+ oder PR- oder der Zifferntasten 0-9. Wenn die Einstellungen richtig sind drücken Sie die OK-Taste. Danach werden Sie aufgefordert eine bespielbare Kassette einzulegen und den Videorecorder zur Aktivierung der Timer-Programmierung auszuschalten.

Drücken Sie die Taste , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , | 2000 Sie können den Videorecorder erneut einschalten, um den Timer zur Du führung einer anderen Aufnahme zu programmieren. Denken Sie daran, Videorecorder auszuschalten, nachdem Sie den Timer programmt hi al

- ZUM STOPPEN DER OTR-AUFNAHME (TIMER-AUFNAHME) HALTEN SIE DIE [STOP]-TASTE 5 SEKUNDEN LANG GEDRÜCKT. Wenn VPS/PDC nicht auf dem Bildschirm angezeigt wird, ist der Videorecorder nicht mit der entsprechenden Funktion ausgestattet. PDC=Programme Delivery Control, VPS = Video Programming System.

- Die VPS-/PDC-Funktion überwacht die eigentliche Start- und Endzeit von timergesteuerten Aufnahmen. Auf diese Weise werden Sendungen richtig aufgenommen, auch wenn sich deren Anfangs- und Endzeiten verschieben sollten. - Die VPS-/PDC-Funktion reagiert ein Signal, das Sender übertragen. Allerdings wird das Signal nicht immer übertragen. Wenn Sie nicht sicher sind, ob VPS-/PDC-Signale übertragen werden, ist es besser, Sie deaktivieren die VPS-/PDC-Funktion.

• Wenn im Änderungsmenü unter „FR“ keine Programmplatznummer angezeigt wird, kennt der Vide-recorder den
  gewünschten Sender noch nicht. Geben Sie die Programmplatznummer ein. Sie wird für zukünftige Aufnahmen gespeichert.
• Wenn Sie Aufnahmen über einen Satellitenempfänger, durchführen möchten, wählen Sie unter „PR“ den Satellitensender oder AV in Achängigkeit davon, ob der Vioecrecorder über ein Antennarkabel oder Scart-Kabel angeschlossen ist). Lassen Sie den Satellitentuner eingeschaltet, und stellen Sie den Sender ein, den Sie aufzeichnen möchten.
• Der Videorecorder zeigt eine Wammeldung an, wenn Sie den Timer so programmiert haben, daß eine zweite Sendung aufzeichnet wird, bevor die erste Aufnahme beendet ist.
• Um eine laufende Aufnahme zu beenden, drücken Sie die Taste STOP, und halten Sie sie etwa fünf Sekunden lang gedrückt, bis der Videorecorder die Aufnahme beendet.

• ShowView ist ein Warenzeichen von Gemstar Development Corporation. Das ShowView -System wird im Rahmen einer Lizenz der Gemstar Development Corporation hergestellt.

• Wenn Sie den Timer des Videorecorders verwenden möchten, um Sendungen aufzuzeichnen, müssen Uhrzeit, Datum und Sender richtig eingegeben sein.
  ♦ Legen Sie eine Kassette mit intakter Löschschutzzunge (siehe Seite 25) und ausreichend Aufnahmeplatz ein.

Normale timergesteuerte Aufnahme

1

TOMATO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Diese Tasten werden auf den beiden folgenden Selten verwendet.

2

3

Drücken Sie die Taste MENU. Wählen Sie das Menü „TIMER-PROGRAMMIERUNG“, indem Sie die Taste OK drücken.

Es sind acht Kanäle für acht Timerprogramme vorgesehen. Drücken Sie die Taste PR+ oder PR-, um einen nicht verwendeten Kanal zu wählen, also beispielsweise „----“, und drücken Sie anschließend zur Bestätigung die Taste OK. Drücken Sie die Taste PR+ oder PR-, um zu wählen, wie häufig die Aufnahme durchgeführt werden soll, wie z.B. einmalig, wöchentlich usw. Drücken Sie zur Bestätigung die Taste OK.

◆ PR : Verwenden Sie die Taste PR+für den AV-Kanal (siehe S.9) oder 0 bis 9 für die Auswahl anderer Sender.
♦ STARTZEIT : Geben Sie die Startzeit über die Tasten 0 bis 9 ein.
◆ ENDZEIT : Geben Sie die Endzeit über die Tasten 0 bis 9 ein.
◆ DATUM : Geben Sie das Datum mit den Tasten 0 bis 9 ein
◆ BANDGESCHW. : Verwenden Sie die Taste PR+, wenn Sie LP wählen wollen (siehe Seite 19)
◆ VPS/PDC : Verwenden Sie die Taste PR+, wenn Sie die VPS/PDC-Funktion einschalten möchten (siehe Seite 20).
Wenn VPS/PDC nicht auf dem Bilcschirm angezeigt wird, ist der Videorecorder nicht mit dieser Funktion ausgerüstet.

So können Sie einzelne Angaben ändern: Drücken Sie die Taste ← oder →, um zu der Position zu gelangen, die Sie ändern wollen.

Ändern Sie die Einstellung mit Hilfe der Taste PR+ oder PR- oder der Ziffermtasten 0 to 9.

4

Wenn die Einstellungen richtig sind drücken Sie die OK-Taste. Auf dem Bildschirm erscheint die Aufforderung eine Kassette einzulegen und den Videorecorder auszuschalten.

5

Schalten Sie den Videorecorder aus, indem Sie die Taste öfläcken.

Sie können den Videorecorder erneut einschalten, um den Timer zur Durchführung einer anderen Aufnahme zu programmieren. Denken Sie daran, den Videorecorder auszuschalten, nachdem Sie den Timer programmiert haben.

• ZUM STOPPEN DER OTR-AUFNAHME (TIMER-AUFNAHME) HALTEN SIE DIE [STOP]-TASTE 5 SEKUNDEN LANG GEDRÜCKT.
• Der Videorecorder zeigt eine Wammeldung an, wenn Sie den Timer so programmiert haben, daß eine zweite Sendung aufgezeichnet wird, bevor die erste Aufnahme beendet ist. Wenn Sie die Zelten nicht korrigieren, zeichnet der Videorecorder die erste Sendung vollständig auf und beginnt anschließend mit der Aufnahme der zweiten Sendung.
• Wenn die Kassette nicht genügend Platz für die Aufnahme bletet, wird der Videorecorder automatisch auf „LP“ geschaltet, um die Restaufnahmezeit auf der Kassette zu verdoppeln.
• Der Videorecorder wirft Kassetten aus, bei denen die Löschschutzzunge herausgebrochen wurde (siehe Seite 25).
• Um eine laufende Aufnahme zu beenden, drücken Sie die Taste STOP, und halten Sie sie etwa fünf Sekunden lang gedrückt, bis der Videorecorder die Aufnahme beendet.

Prüfen der Timerprogramme: Ändern und Löschen von Aufnahmeeinstellungen

1

Drücken Sie die Taste MENU.

Wählen Sie „TIMERPROGRAMMIERUNG“ und drücken Sie danach die Taste OK.

2

Wählen Sie das Programm, das Sie ändern oder löschen wollen, indem Sie die Taste PR+ oder PR- drücken.

Drücken Sie zur Bestätigung die Taste OK.

3a

3b

Ändern einer Einstellung

Drücken Sie die Taste ← oder → , um zu der Position zu gelangen, die Sie ändern wollen.

Ändern Sie die Einstellung mit Hilfe der Zifferntasten 0-9. Verwenden Sie die Taste PR+, um den AV-Kanal zu wählen, um die Bandgeschwindigkeit zu ändern und um die VPS-/PDC-Funktion ein- und auszuschalten.

Wenn Sie alle Änderungen vorgenommen haben, drücken Sie die Taste ← oder → , bis „OK:OK“ am unteren Bildschirmrand angezeigt wird. Drücken Sie die Taste OK.

Denken Sie daran, eine Kassette einzulegen und den Videorecorder auszuschalten, indem Sie die Taste 🔊 drücken.

Löschen einer Einstellung

Drücken Sie die Ziffer 0.

Drücken Sie zur Bestätigung die Taste OK.

Drücken Sie zweimal die

Taste MENU, um den

Löschvorgang abzuschließen.

Sobald Sie eine Kassette eingelegt haben, zählt der Zähler die verstrichene Zeit in Echtzeit. Der Anfangspunkt muß nicht unbedingt am Anfang einer Kassette liegen. Der Zähler zählt keine unbespielten Passagen der Kassette.
- Wenn Sie eine Kassette zurückspulen, zählt der Zähler rückwärts. Spulen Sie über die Nullposition hinaus zurück, zeigt der Zähler negative Werte an (z.B.: - 0:01:15).

Anzeige von Uhrzeit und Zähler

Diese Anzeige erfolgt nur, wenn sich eine Kassette im Videorecorder befindet.

Drücken Sie einmal die Taste ☐m Uhrzeit und Datum anzuzeigen.

Drücken Sie zweimal die Taste ☐m die Zählerzeit und die restliche Bandlänge anzuzeigen.

Drücken Sie dreimal die Taste am den Bildschirminhalt zu löschen.

Restzeit und Bandlänge

Diese Anzeige erfolgt nur, wenn sich eine Kassette im Videorecorder befindet.

Drücken Sie die Taste MENU, und wählen Sie „BANDFUNKTIONEN“, indem Sie die Taste PR+ und anschließend die Taste OK drücken.

H00 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 F27 F28 F29 F30 F31 F32 F33 F34 F35 F36 F37 F38 F39 F40 F41 F42 F43 F44 F45 F46 F47 F48 F49 F50 F51 F52 F53 F54 F55 F56 F57 F58 F59 F60 F61 F62 F63 F64 F65 F66 F67 F68 F69 F70 F71 F72 F73 F74 F75 F76 F77 F78 F79 F80 F81 F82 F83 F84 F85 F86 F87 F88 F89 F90 F91 F92 F93 F94 F95 F96 F97 F98 F99 A22

Wählen Sie „BANDLÄNGE“, indem Sie die Taste OK drücken.

Drücken Sie die Taste PR+ oder PR-, um die Länge der gerade verwendeten Kassette einzugeben.

Drücken Sie zur Bestätigung die Taste OK. Im Display wird die restliche Bandlänge angezeigt.

Diese Meldung erscheint nur für wenige Sekunden.

Suchen der Zählernullposition

Diese Anzeige erfolgt nur, wenn sich eine Kassette im Videorecorder befindet.

Die Verwendung dieser Tasten wird auf folgenden drei Seiten beschrieben.

Drücken Sie die Taste MENU, und wählen Sie „BANDFUNKTIONEN“, indem Sie die Taste PR+ und anschließend die Taste OK drücken.

Wählen Sie „00:00 SUCHEN“, indem Sie die Taste PR- und anschließend die Taste OK drücken. Der Videorecorder spult bis zur Zählerposition 0:00:00 zurück und stoopt.

Rücksetzen des Zählers auf Null

Diese Anzeige erfolgt nur, wenn sich eine Kassette im Videorecorder befindet.

Drücken Sie die Taste MENU, und wählen Sie „BANDFUNKTIONEN“, indem Sie die Taste PR+ und anschließend die Taste OK drücken.

Wählen Sie „ZÄHLWERK-RESET“, indem Sie die Taste PR- zweimal und anschließend die Taste OK einmal drücken.

Der Videorecorder setzt den Zähler auf Null zurück.

Kassetten

Verwenden Sie ausschließlich qualitativ hochwertige Kassetten mit VHS-Logo.

- Setzen Sie Kassetten auf keinen Fall Feuchtigkeit, Staub oder magnetischen und elektrischen Feldern aus (z.B. von Lautsprechern und Computerbildschirmen).

- Spulen Sie Kassetten immer wieder an den Anfang zurück, nachdem Sie sich eine Aufnahme angesehen haben. Bewahren Sie Kassetten senkrecht auf, so daß sich die volle Spule unten befindet. Legern Sie die Kassetten immer in ihren Hüllen.

Sie können Ihre wartvollen Aufnahmen gegen unbeabsichtigtes Überspielen schützen, indem Sie die Lösenschutzunge an der Kassettenseita herausbrechen (äinige Kassetten besitzen einen Schieber). Wenn Sie die Lösenschutzunge herausgebrochen haben, wird die Kassette ausgeworfen, wenn Sie versehentlich versuchen sollten, sie zu bespielen. Wenn Sie eine Kassette überspielen möchten, bei der Sie die Lösenschutzunge herausgebrochen haben, müssen Sie das Loch mit einem Stück Tesafilm überkleben.

Wir empfehlen Ihnen, alle sechs Monate eine Reinigungskassette zu verwenden, um den Videorecorder in einem einwandfreien Arbeitszustand zu erhalten.

Energiesparfunktionen

Dimmer

Das Display des Videorecorders wird abgedunkelt, wenn der Videorecorder in den Bereitschaftsbetrieb geschaltet wird.

Automatische Stromausschaltung

Wenn der Videorecorder über ein HF-Kabel angeschlossen ist, wird er in den Bereitschaftsbetrieb geschaltet, wenn länger als fünf Minuten kein Sendesignal empfangen wird.

Sprachenmenü

Drücken Sie die Taste MENU.

Wählen Sie „GRUNDEINSTELLUNGEN“, indem Sie die Taste PR- zweimal und anschließend die Taste OK einmal drücken.

Wählen Sie die Seite „SPRACHENAUSWAHL“, indem Sie die Taste PR- und anschließend die Taste OK drücken. Verwenden Sie die Taste PR+ oder PR-, um die Sprache zu wählen, und drücken Sie zur Bestätigung die Taste OK.

Drücken Sie die Taste MENU, um die Einstellung abzuschließen.

Hi-Fi-System

Wenn diese Bildschirmseite nicht angezeigt wird, nachdem Sie die Taste A.SEL gedrückt haben, ist der Videorecorder nicht mit dieser Funktion ausgestattet.

Dieser Videorecorder verfügt nicht nur über die normale mono Tonspur eines VHS-Videorecorders, sondern auch über ein qualitativ hochwertiges Hi-Fi-Klangsystem.

Sie können folgende Wiedergabemöglichkeiten genießen:

• Filme mit ausgezeichnetem Stereoklang.
- Konzertfilme in qualitativ hochwertigem Stereoklang.
- Filme in eindrucksvollem Surround-Klang mit Hilfe einer zusätzlichen Surround-Anlage.
• VHS-Kassetten mit Hi-Fi-Stereoklang und ebenso VHS-Kassetten mit Normalklang.

So geben Sie eine Zweikanaltonsendung wieder:

Erster Tastendruck: Der Bildschirm für die Tonausgabe wird angezeigt. Die Hauptsprache (Hauptkanal) ist ausgewählt.

Zweiter Tastendruck: Der Videorecorder wählt die Zweitsprache.

Dritter Tastendruck: Der Videorecorder wählt sowohl die Haupt- als auch die Zweitsprache.

Vierter Tastendruck: Der Videorecorder wechselt zum Hauptkanal.

Wenn eine mono- Sendung übertragen wird, steht keine Auswahlmöglichkeit zur Verfügung.

Stichwortverzeichnis

Antenne 3,6 Restzeit 24

Bandlänge....24 Satellit....4,9

Euro AV 9 Scart-Buchse 3-5, 9

Geschützte Kassette 25 Sender 6-7, 10-12

HF-Ausgang....6-7 Sprachenmenü....25

Kanal 6-7, 10-12 Standbildeinstellung 15

Kindersicherung 17 Taste TV/VCR 3

LP (Long Play) 19-21 Testbild 7

MESECAM 14 Tracking 14

Netz 3-5.27 Überspringen 17

NTSC 14 VPS 20

OSD EIN/AUS 18 Zähler 24

OTR 19 Zweikanalton 14,26

PDC 20 16:9 Einstellung 16

Programmplatznummer 6-7, 10-12

Technische Daten

Maße

B / H / T 360 x 91 x 280 mm

Gewicht 3.3kg

Netzanschluß

Spannung 200V-240V \~ 50/60 Hz

Leistungsaufnahme Mono: 14 W

Hi-Fi: 16 W

Standby

Leistungsaufnahme 4,3 W

System

Video PAL-B/G,

NTSC-PB on PAL-TV

Kanalbereich VHF 2 - 12.

UHF 21 - 69

CATV S1 - S41, x, y, z

(Hyperband)

Programmplätze 99 + AUX

HF-Ausgang UHF CH 21 - 69 (52)

Video

Standard VHS

Geschwindigkeiten Standard Play und Long Play

Hi-Fi (nur bei einigen Modellen; Informationen auf Seite 26)

Frequenzgang 20Hz - 20KHz

Dynamik > 80dB

Rauschabstand > 60dB

Allgemein

Temperaturbereich 5°C bis 35°C

Feuchtigkeitsbereich < 80 %

Timer 8 Programme 1 Monat, VPS/PDC

Technische Änderungen vorbehalten

-MEMO-

Anleitung zur Fehlerbehebung

Im Display des Videorecorders wird die Uhrzeit oder - - - - angezeigt.

Wenn die Uhrzeit oder -.-- im Display angezeigt wird, während Sie den Videorecorder einrichten, ist der Videorecorder entweder ausgeschaltet, oder er hat bereits das automatische Einstellungsverfahren durchgeführt (OK wurde einmal gedrückt). Lesen Sie in diesem Fall auf Seite 6 nach, und führen Sie Schritt 2 aus, bis Sie die Bildschirnsseite für die manuelle Abstimmung angezeigt wird.

Der Timer wird weiterhin im Display angezeigt, obwohl die Aufnahme beendet ist.

Wenn der Timer weiterhin im Display angezeigt wird, obwohl die Aufnahme beendet ist, so liegt dies daran, daß die VPS/PDC-Funktion einen Verzögerungszeitraum von maximal 24 Stunden berücksichtigt.

Die Taste TV/VCR an der Fernbedienung wird nicht funktionieren.

Diese Taste funktioniert nur, wenn der Fernseher über eine interne Schaltkennung verfügt und wenn der TV über einen SCART-Kabel mit dem Videorecorder verbunden ist.

Das Fernsehgerät führt keine Kanalumschaltung durch, wenn der Videorecorder eingeschaltet wird.

Wenn das Fernsehgerät bei eingeschaltetem Videorecorder keine Kanalumschaltung durchführt, prüfen Sie, ob ein Scart-Kabel angeschlossen wurde (siehe Seite 3, Möglichkeit 2).

Wenn ein Scart-Kabel angeschlossen wurde, müssen Sie die Taste TV/VCR auf der Fernbedienung drücken. Wenn das kleine Videorecordersymbol im Display angezeigt wird, können Sie die Kanäle nur mit der Fernbedienung des Videorecorders umschalten.

Wenn die Taste TV/VCR auf der Fernbedienung nicht funktioniert, lesen Sie in der Bedienungsanleitung des Fernsehgeräts nach, um sich über die entsprechende Audio-/Videotaste zu informieren.

Der Videorecorder zeigt beim Anzeigen von RF eine andere Nummer als 52 an.

Eine andere Nummer als 52 kann im Display des Videorecorders angezeigt werden, wenn RF im Display blinkt. Dies bedeutet, daß die Nummer in der Vergangenheit geändert wurde.

Der TV muß auf den VCR abgestimmt werden, bis ein blaues Bild auf dem Bildschirm erscheint (siehe S.6).

Schnellinstallationsübersicht

Lesen Sie die Übersicht bitte von Anfang bis Ende. Bevor Sie den Videorecorder anschließen, vergewissern Sie sich, daß alle zugehörigen Geräte vom Netz getrennt sind.

Schritt 1. Anschließen des Videorecorders an das Fernsehgerät

200V - 240V - 50/60 Hz Rückseite des Videorscorders

A Legen Sie die Batterien in die Fernbedierung ein. Achten Sie darauf, daß die Markierungen (+) und (-) auf den Batterien mit den

entsprechenden Markierungen (1) und (-) im Batteriefach übereinstimmen.

B Stecken Sie die Antenne in die Buchse ANT IN des Videorecorders.

C Verbinden Sie das mitgelieferte schwarze Antennenkabel mit der Buchse ANT OUT des Videorecorders und der Antennen-buchse des Fernsehgeräts.

Schließen Sie den Videorecorder an das Netz an, und schalten Sie ihn ein, indem Sie auf die Taste 🔊 drücken. Im Frontdisplay wird jetzt RF 52 angezeigt.

Es gibt noch weitere Informationen auf Seite 3 bis 5, u. a. wird dort beschrieben, wie Zusatzgeräte angeschlossen werden.

Schritt 2. Einstellen des Fernsehgeräts

A Stellen Sie den AV-Kanal Ihres Fernsehers ein, bis Sie einen blauen Bildschirm „SPRACHENAUSWAHL“ sehen können. Wählen Sie nun mit der PR+ oder PR--Taste die Sprache und danach das Land aus. Bestätigen Sie die Einstellungen mit der OK-Taste.

B Der Konverterkanal (RF 52) kann geändert werden vom UHF-Kanal 21 bis 69. Dieses ist notwendig, wenn ein Programmsender zu nah am Konverterkanal des Videorecorders liegt und dadurch Bildstörungen oder Interferenzen verursacht.

Eine Warnmeldung erscheint automatisch am Bildschirm, (siehe Seite 7)

Für die Wahl des Landes siehe folgende Auswahlmöglichkeiten.

B: Belgien I: Italien SF: Finnland

D: Deutschland LUX: Luxemburg CH: Schweiz

DK: Dänemark N: Norwegen TR: Türkei

E: Spanien NL: Niederlande

GR: Griechenland S: Schweden

Schritt 3. Falls Sie die Sprache und das Land gewählt haben, sehen Sie folgende Einblendung.

A Zeigen Sie mit der Fernbedienung auf den Videorecorders, und drücken Sie die Taste OK.

B Der Videorecorder stellt alle Fernsehsender ein, die in Ihrem Empfangsgebiet zur Verfügung stehen.

C Wenn „ÜHREINSTELLUNG“ auf dem Femsehbildschirm angezeigt wird, geben Sie bitte die Uhrzeit und das Datum ein. Verwenden Sie hierzu die Zifferntasten 0 bis 9 auf der Fernbedienung. Drücken Sie zur Bestätigung die Taste OK.

D Wenn „MANUELLE KANALEINST.“ auf dem Fernsehbildschirm angezeigt wird, drücken Sie die Taste MENU um die Einstellung zu beenden.

F Der Videorecorder ist damit eingestellt. Wenn Sie Sendemamen oder die Programmplätze ändern möchten, unter denen die Sender gespeichert sind, finden Sie hierzu auf Seite 11 und 12 die entsprechenden Informationen.

Wichtig: Wenn Sie den VCR über Nacht vom Netz trennen, brauchen Sie die Sendereinstellungen nicht neu vorzunehmen.

Nur die Uhrzeit und das Datum müssen neu eingestellt werden (siehe dazu S.B.). Wenn Sie Probleme oder Fragen zum

Videarecorser haben, so lesen Sie die < Anleitung zur Fehlerbehebung > auf der 8.29

P/N:97P95600D0-J2

VIDEO RECORDER

DVC 601

Auf der Rückseite finden Sie eine Schnellinstallationsübersicht
