BEDIENUNGSANLEITUNG GSVB-45.1 THERMA

Wichtige Hinweise .Seite 3

Hinweis zur Verpackungsentsorgung. Entsorgung der Altgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installation .Seite 5

Aufstellung, Nivellierung ....Seite 5

Anschluß des Wasserablaufschlauches, Anschluß des Wasserzulaufschlauches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elektroanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gebrauch .Seite 7

Die Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Wasserenthärtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Gebrauch von Klarspülmittel, Spülmittelzugabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

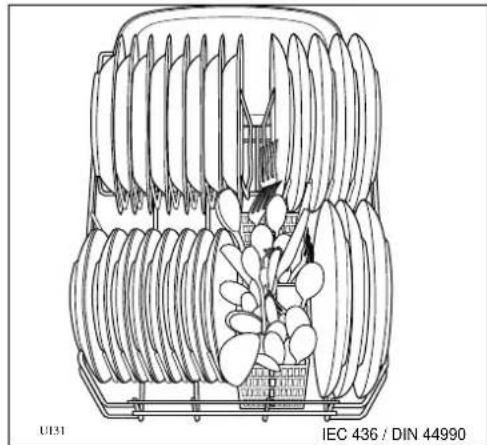

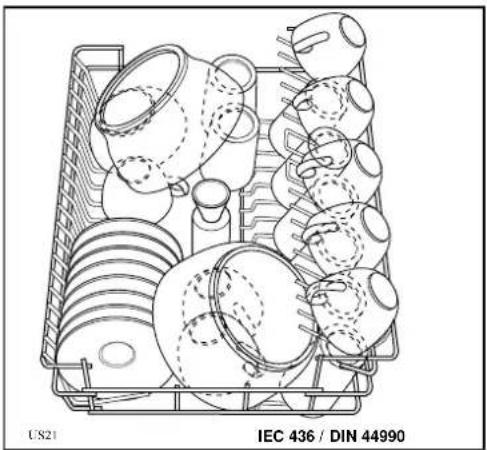

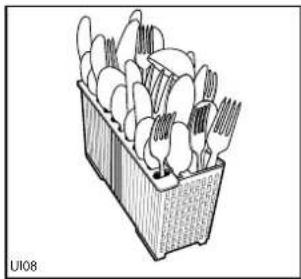

Richtiges Einordnen des Geschirrs, Verwendung der Körbe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

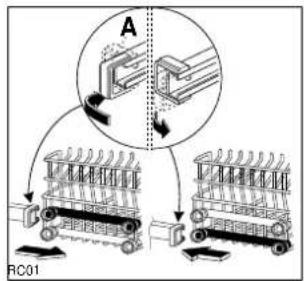

Höhenverstellung des oberen Korbes 12

Ratschläge für das Spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spülprogramme......Seite 14

Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

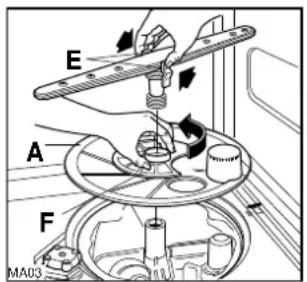

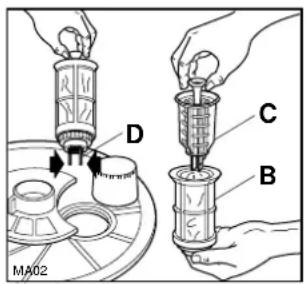

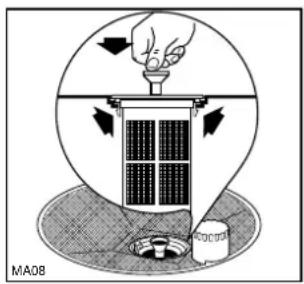

Reinigung der Siebe, Reinigung des Grobsiebes, Innen- und Außenreinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Längerer Stillstand des Gerätes, Frostgefahr, Transport des Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Behebungung von Funktionsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

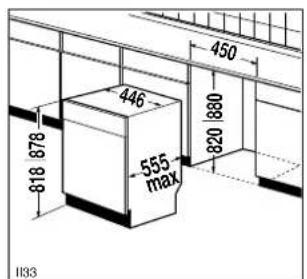

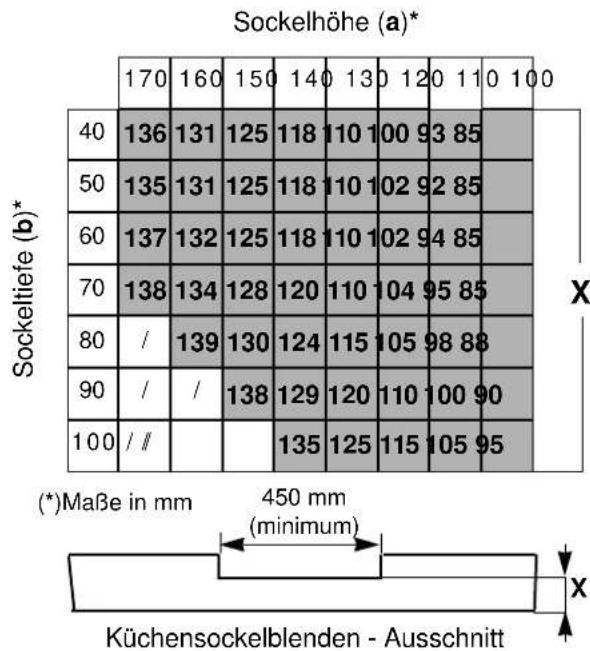

Unterbau....Seite 19

Wir sind auch nach dem Kauf für Sie da ! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kundendienst, Garantie ....Seite 61

TECHNISCHE DATEN

ABMESSUNGEN Breite	44,6 cm
	Höhe	81,8 ÷ 87,8 cm
	max. Tiefe	55,5 cm
	max. Tiefe bei geöffneter Türe	115 cm
BETRIEBSSPANNUNG/FREQUENZ		220-230 V / 50 Hz
LEISTUNGSAUFNAHME UMWÄLZPUMPE		200 W
LEISTUNGSAUFNAHME HEIZELEMENT		1900 W
GESAMTLEISTUNG		2100 W
LEITUNGSWASSERDRUCK	min.	5 N/cm2
	max.	80 N/cm2
FASSUNGSVERMÖGEN (STANDARDGEDECKE IEC)		8
VERBRAUCHSWERTE:	Wasser	17 l
	Strom	1,1 kWh

Dieses Gerät entspricht den folgenden EG Richtlinien:

- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie

- 89/336/EWG vom 03.05.89 (einschließlich aller Änderungsrichtlinie) - EMV-Richtlinie

Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können.

Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

■ Sollten Sie bei der Lieferung einen Schaden feststellen wenden Sie sich bitte an den Händler, der Ihr Gerät angeliefert hat, bevor Sie das Gerät in Betrieb nehmen.
■ Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.
■ Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
■ Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.
■ Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
■ Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.
■ Schalten Sie das Gerät nach dem Gebrauch aus und drehen Sie den entsprechenden Wasserhahn zu.
- Öffnen Sie niemals und aus keinem Anlaß die Türe des Gerätes, während es in Betrieb ist. Schalten Sie die Geschirrspülmaschine vor dem Öffnen stets aus.
■ Berühren Sie keinesfalls den Heizwiderstand während oder unmittelbar nach Ablauf eines Spülprogrammes.
- Nur für Einbaugeräte: Das Gerät muß an der Unterseite der Arbeitsfläche befestigt werden. Ohne diese Befestigung befindet sich die Geschirrspülmaschine in einem instabilen Zustand, was zu Schäden oder Unfällen führen würde. Hierzu lesen Sie bitte die diesbezüglichen Anweisungen.
■ Schließen Sie nach dem Einordnen oder Herausnehmen des Geschirrs immer die Tür Ihres Gerätes, damit Sie nicht anstoßen und sich verletzen.

■ Die Geschirrspülmaschine ist für das Spülen üblichen Haushaltsgeschirrs ausgelegt. Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und Stahlspänen, korrosiven Chemikalien (Säuren oder Basen) gekommen sind, dürfen nicht in der Geschirrspülmaschine gespült werden.
■ Folgende Artikel sind nur dann zum Spülen in der Geschirrspülmaschine geeignet, wenn sie als "spülmaschinenfest" gekennzeichnet sind: Besteck mit Holz- oder Horngriffen, mit geklebten Teilen, Bronzebesteck, Pfannen mit Holzgriffen, Artikel aus: Aluminium, Kristall, Bleiglas, Plastik, antike oder fein bemalte Keramikgegenstände.
- Es ist nicht empfehlenswert, Silberbesteck und Besteck aus rostfreiem Stahl zusammen in der Geschirrspülmaschine zu spülen, da zwischen den beiden Materialien eine elektrochemische Reaktion entstehen kann.
■ Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Wenden Sie sich an die für Ihren Bereich zuständige Kundendienststelle.
■ Sollte das Gerät verschrottet werden, so machen Sie es bitte unbrauchbar, bevor Sie es beiseite stellen oder zum Müll geben: schneiden Sie das Netzkabel bzw. die Schläuche ab und machen Sie die Türverschlußvorrichtung unbrauchbar.

Verpackungen und Packhilfsmittel von Therma Elektro-Großgeräten sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Falls Sie davon Gebrauch gemacht haben, empfehlen wir Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei Therma nur recyclingfähige Kunststoffe zugelassen, z.B.:

PE

PP

PS

In den Beispielen steht

PE für Polyethylen** 02 PE-HD

ENTSORGUNG DER ALTGERÄTE

Das Altgerät ist vor Verschrottung funktionsuntüchtig zu machen, d.h. das Netzkabel muß entfernt werden. Ebenso muß der Türverschluß unbrauchbar gemacht werden, damit Kinder sich nicht selbst einschließen können.

Bitte erfragen Sie in Ihrer Gemeindeverwaltung die zuständige Entsorgungsstelle.

Aufstellung

Stellen Sie die Maschine in der Nähe eines Wasserhahns und eines Wasserzu- und ablauf auf.

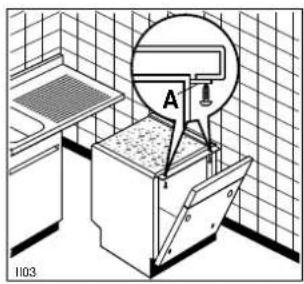

Dieses Modell läßt sich unter eine vorhandene Arbeitsplatte bzw. Spülenabdeckung einbauen.

Die betreffenden Anweisungen finden Sie im entsprechenden Abschnitt.

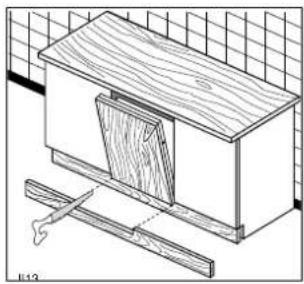

Nivellierung

Um eine einwandfreie Schließung und Abdichtung der Tür zu erhalten, ist es notwendig, daß die Maschine genau nivelliert wird.

Hierzu verstellen Sie die Schraubfüße auf- und abwärts, bis die Maschine eben steht.

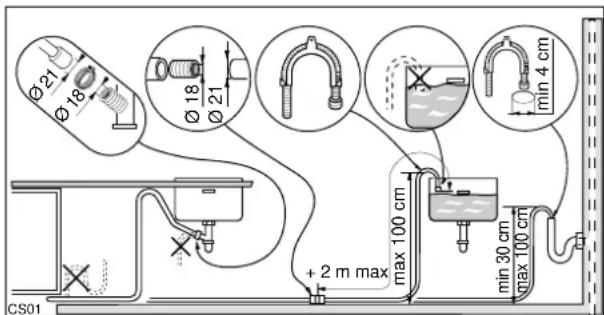

Anschluß des Wasserablaufschlauches

Der Wasserablaufschlauch kann angeschlossen werden:

am Siphonverschluß des Spülbeckens mit einer Schlauchschelle,

an einem festen Wandanschluß mit Ablaufbelüftung, und einem Innendurchmesser von mindestens 4 cm.

Der Anschluß des Wasserablaufes muß mindestens 30 cm und darf höchstens 100 cm über dem Fußboden liegen.

Der Schlauch kann beliebig nach rechts oder links geführt werden.

Knicke oder Quetschungen des Ablaufschlauches sind zu verhindern, da dies den Wasserablauf verlangsamen oder verstopfen kann.

Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m nicht übersteigen und ihr Innendurchmesser darf nicht kleiner sein, als der des Ablaufschlauches am Gerät.

Auch bei eventuellen Anschluß-Stücken für den Schlauchanschluß darf der Innendurchmesser nicht kleiner als der des Ablaufschlauches sein.

Ø 21 Ø 18 Ø 18 Ø 21 min 4 cm max 100 cm + 2 m max CS01 max 30 cm max 100 cm

Der Verlängerungsschlauch soll am Boden liegen, und nur beim Ablauf emporsteigen.

Anschluß des Wasserzulaufschlauches

Dieser Geschirrspülautomat ermöglicht einen Anschluß an Kalt- oder Warmwasser bis 60°C. Es ist jedoch empfehlenswert, einen Kaltwasseranschluß zu wählen.

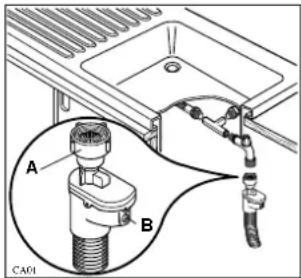

Schließen Sie den Wasserzulaufschlauch an einen Wasserhahn mit einem 3/4" Anschlußgewinde oder an eine Wasserschlauchschnellkupplung (Pressblock) an.

A B CA01

Dieser Wasserzulaufschlauch ist mit einer Sicherheitsvorrichtung versehen, um den Wasserzufluß auszuschalten, falls es durch Verschleiß zu einem Schaden des inneren Schlauches kommen sollte. Das Auftauchen eines roten Zeichens an der Öffnung (B) zeigt einen solchen Schaden an. In diesem Fall müssen Sie den Wasserhahn schließen und den Wasserzulaufschlauch ersetzen lassen.

Der mitgelieferte Dichtungsring muß in der Schlauchverschraubung (A) fest eingesetzt werden.

Vermeiden Sie Knicke oder Quetschungen des Zulaufschlauches, da dies den Wasserzulauf verlangsamen oder verhindern kann.

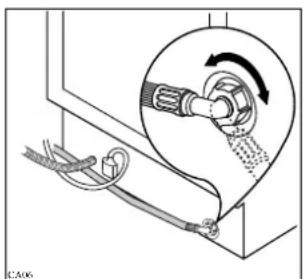

Hinweis: Nach Lockerung des Befestigungsringes kann der Zulaufschlauch beliebig geführt werden.

Der Festsitz ist auf jeden Fall zu überprüfen!

Schrauben Sie dann den Befestigungsring wieder fest zu.

Der Druck der Wasserleitung muß zwischen mindestens 5 N/cm² und höchstens 80N/cm² liegen.

Wenn die Wasserzulauf-leitung neu ist oder lange nicht benutztwurde, ist es ratsam das Wasser einige Minuten laufen zu lassen, bevor Sie den Geschirrspülautomaten anschließen.

Dadurch können Sie vermeiden, daß eventuelle Ablagerungen von Sand oder Rost den Filter des Zulaufschlauches Ihres Gerätes verstopfen.

Elektroanschluß

Elektroanschluß an 230V(50Hz). Anschlußwert 2,1 kW ca.

Die Maschine ist mit Dreileiterkabel und Schutzkontakt-Stecker versehen.

Der Stecker muß nur in eine Steckdose mit angeschlossenem und funktionierendem Schutzkontakt gesteckt werden; die Maschine muß unbedingt geerdet werden.

Der elektrische Anschluß muß den SEV-Vorschriften und den Zusatzvorschriften des zuständigen Elektrizitätswerkes entsprechen.

Entgegen den Hausinstallationsvorschriften des SEVs, Ziffer 47350, müssen die Abstände zwischen Geschirrspülautomat und brennbaren Gebäudeteilen nicht eingehalten werden.

Der Erzeuger lehnt jede Haftung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

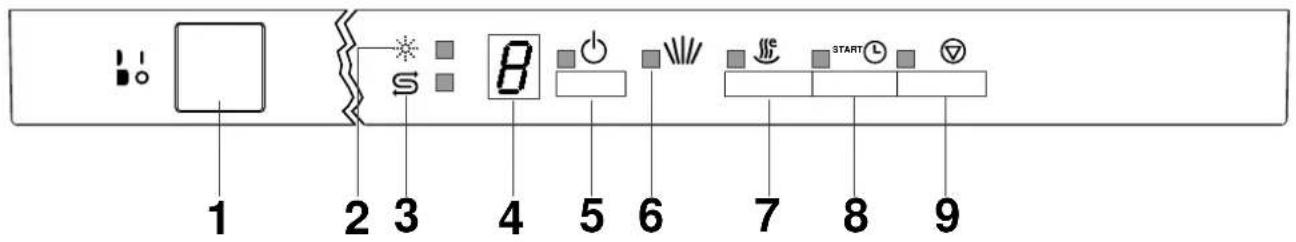

Die Bedienungsblende

1 2 3 4 5 6 7 8 9

DIE BEDIENUNGSELEMENTE

Bei dieser völlig integrierbaren Maschine befinden sich die Bedienungselemente an der Türoberseite. Zur Programmeinstellung muß die Tür halb geöffnet werden.

Die Maschine gibt Tonsignale aus, um Sie über die ablaufenden Vorgänge besser zu informieren.

Kurzes Tonsignal "Befehl angenommen"

Durch Drücken einer beliebigen Taste: ein kurzes Tonsignal informiert Sie, daß die Maschine den eingegebenen Befehl angenommen hat; sollte nach dem Drücken einer Taste kein Signal hörbar sein, bedeutet dies, daß bereits ein Programm in Ausführung ist oder daß beim gewählten Programm diese Funktion nicht vorgesehen ist.

Langes Tonsignal "Programm wird ausgeführt"

Ein ca. 1 Sekunde dauerndes Tonsignal, das nur beim Schließen der Tür zu hören ist, informiert Sie über den Anlauf des Spülprogrammes.

Tonsignal in kurzen Abstanden für "Programmende"

Ein Tonsignal, das in kurzen Abständen für eine insgesamte Dauer von fünf Sekunden ertönt, informiert Sie, daß das Programm beendet ist.

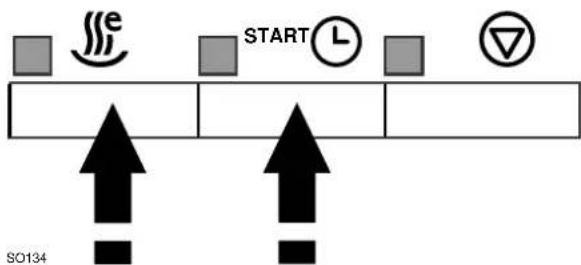

Wenn Sie diese Tonsignale ausschließen möchten, drücken Sie ungefähr 3 Sekunden lang gleichzeitig die Tasten SPAR-TROCKNEN und VERZÖGER-TER ANLAUF "START" bis drei kurze Tonsignale ertönen.

e START L SO134

Möchten Sie die Tonsignale wieder aktivieren, drücken Sie erneut gleichzeitig die beiden Tasten, bis das kurze Tonsignal "Befehl angenommen" zu hören ist.

1. EIN/AUS-Taste

Ein

Durch Drücken der Taste ist die Maschine für jeden beliebigen Eingabevorgang bereit (Programmeinstellung, Trocknungsoption, verzögerter Anlauf, usw.).

Die Kontrollampe Salz (3) und die Kontrollampe Klarspülmittel (2) leuchten, wenn kein Salz oder kein Klarspülmittel vorhanden sind; es blinkt die Kontrollampe der Programmeinstellung (5).

Im digitalen Anzeigefeld (4) erscheint die Nummer die dem ersten einstellbaren Programm entspricht (Kurzspülen).

Aus

Wenn das Spülprogramm beendet ist, bleibt die Maschine automatisch stehen (ein Tonsignal in kurzen Abständen von insgesamt ca. 5 Sekunden informiert Sie darüber) und im Anzeigefeld (4) erscheint ein blinkender, horizontaler Balken:

Um die Maschine nach Beendigung des Programmes abzuschalten, drücken Sie nochmals diese Taste.

2. Kontrollampe Klarspulmittel

Die Kontrollampe leuchtet, wenn das Klarspülmittel verbraucht ist und erinnert daran, seine Nachfüllung vorzunehmen.

3. Kontrollampe Salz S

Die Salzkontrollampe leuchtet, wenn des Regeneriersalz verbraucht ist und erinnert Sie daran, seine Nachfüllung vorzunehmen.

4. Digitales Anzeigefeld

5. Programmwahltaste ⏻

Zur Auswahl des gewünschten Spülprogrammes diese Taste solange drücken, bis im digitalen Anzeigefeld (4) die Nummer des gewünschten Programmes angezeigt wird (siehe Tabelle Spülprogramme).

Für den Anlauf des Programmes genügt es, die Türe der Maschine zu schließen. Ein langes Tonsignal (Dauer ca. 1 Sekunde) informiert Sie über den erfolgten Anlauf des Programmes.

6. Kontrollampe für Intensiv-Programm

Die Kontrollampe leuchtet bei Einstellung des Programmes für energisches Spülen (Nr. 2 INTENSIV) mit warmem Vorspülgang, das für Töpfe und stark verschmutztes Geschirr geeignet ist, um Sie daran zu erinnern, daß eine zusätzliche Dosierung von Spülmittel (ca. 1 Dessertlöffel) direkt auf den Deckel des Spülmittelbehälters notwendig ist.

Beachten Sie die empfohlenen Dosiermengen, die in der Tabelle "Spülprogramme" dieser Bedienungsanleitung angegeben sind.

7. Einstelltaste für wirtschaftliches Trocknen

Durch Drücken dieser Taste wird das Wasser für den letzten Spülgang nicht aufgeheizt, wodurch Sie eine beträchtliche Stromersparnis erzielen können.

Die dazugehörige Kontrollampe leuchtet.

Das Geschirr wird in diesem Fall nicht automatisch im Geschirrspüler getrocknet.

Wenn die Kontrollampe nicht leuchtet, wird der komplette Trockenvorgang durchgeführt.

8. Taste für Verzögerten Anlauf «START

Mit dieser Taste können Sie den Beginn eines Spülprogrammes um mindestens eine bis maximal neun Stunden verzögern.

Wie wird der verzögerte Anlauf eingestellt:

Nach Drücken der Taste erscheint im Anzeigefeld (4) die Nummer ☐

Durch nochmaliges Drücken der Taste kann die Anzahl der Stunden (maximal 9) eingestellt werden, um die Sie den Programmanlauf verzögern möchten.

Beispiel: wenn Sie die Zahl einstellen, läuft das Spülprogramm nach 2 Stunden an.

Um die Einstellung eines verzögerten Anlaufes wieder zu löschen, drücken Sie die Taste solange, bis erneut die Zahl □ angezeigt wird.

Schließen Sie die Türe der Maschine, um die Rückzählung der Zeit einzuleiten; ein langes Tonsignal (ca. 1 Sekunde) informiert Sie, daß die Funktion eingeschaltet ist. Durch neuerliches Öffnen der Türe können Sie im Anzeigefeld (4) ablesen, wieviele Stunden bis zum Anlauf des Programmes noch fehlen. Ein blinkender Punkt im digitalen Anzeigefeld informiert, daß die Funktion des verzögerten Anlaufes eingeschaltet ist. Durch das Öffnen der Tür wird eine bereits begonnene Zeitrückzählung nicht beeinflußt.

Möchten Sie während der Zeitrückzählung das eingestellte Programm im Anzeigefeld ablesen, drücken Sie die Taste Programmwahl (5).

Möchten Sie nach dem Anlauf der Zeitrückzählung durch Schließen der Türe der Maschine den verzögerten Anlauf wieder löschen, drücken sie die Taste (9) Löschen ca. 2 Sekunden lang, bis das kurze Tonsignal "Befehl angenommen" zu hören ist.

9. Taste Löschen/Ändern eines Programmes

Wenn Sie ein laufendes oder gerade eingestelltes Programm annullieren möchten, drücken Sie ca. 2 Sekunden lang diese Taste, bis das kurze Tonsignal "Befehl angenommen" ausgegeben wird. Im Anzeigefeld (4) erscheint die Nummer des ersten einstellbaren Programmes (KURZSPÜLEN) und die Kontrollampe Programmwahl (5) blinkt, um anzuzeigen, daß die Maschine auf Null gestellt ist und ein neues Programm bzw. neue Optionen gewählt werden können.

Wasserenthärteranlage

Wasser enthält je nach Standort mehr oder weniger Kalk- und Mineralsalze, die sich am Geschirr ablagern und zu Fleckenbildungen führen. Je höher der Salzgehalt, um so härter ist das Wasser.

Der Geschirrspülautomat ist mit einem Wasserenthärter ausgestattet, der durch Anwendung eines besonderen Salzes, kalkfreies Wasser zum Geschirrspülen liefert.

Der Wasserenthärter kann Wasser mit Härte bis 50°dH (deutsche Skala) durch 9 Einstellstufen aufbereiten.

Mitgeliefert wird das «AQUATEST-Probierpapier» welches ermöglicht, die Härte Ihres Wassers bis 22°dH zu messen. Die Gebrauchsanweisungen liegen bei.

Bei Härten über 22°dH können Sie den Härtegrad des Wassers durch die örtlichen Wasserbehörden erfahren.

In der nachfolgenden Tabelle sind die Wasserhärtestufen und die entsprechenden Anweisungen über die notwendigen Einstellungen angeführt:

Stufe	Wasserhärte
	°dH deutsche Skala	°TH franz. Skala	PPM (Parts per Million)
0	0-4	0-8	0-80
1	5-8	9-14	81-140
2	9-11	15-20	141-200
3	12-17	21-30	201-300
*4	18-22	31-40	301-400
5	23-28	41-50	401-500
6	29-33	51-60	501-600
7	34-39	61-70	601-700
8	40-45	71-80	701-800
9	46-50	81-90	801-900

* Der Wasserenthärter wird im Werk auf Stufe 4 eingestellt, weil dieser Wert den meisten praktischen Fällen entspricht.

Um die Maschine auf eine andere Härtestufe einzustellen, gehen Sie wie folgt vor:

• Die EIN/AUS-Taste,: drücken.

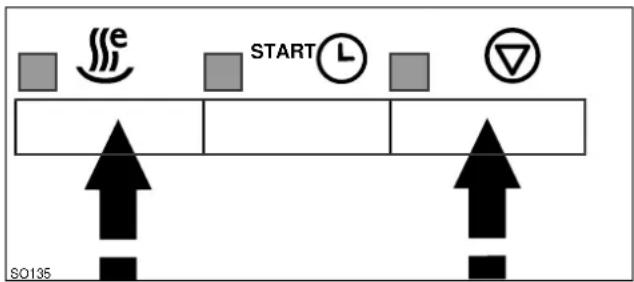

• Drücken Sie nun ca. 5 Sekunden lang gleichzeitig die Tasten SPAR-TROCKNEN, und LÖSCHEN, Sie das kurze Tonsignal für "Befehl angenommen" hören; im Anzeigefeld erscheint die Zahl "4" für die werkseitig eingestellte Härtestufe

e START L SO135

- Die Taste SPAR-TROCKNEN so oft drücken, bis im Anzeigefeld die gewünschte Härtestufe zu sehen ist. Die dazugehörige Kontrollampe blinkt und zeigt an, welche Taste gedrückt werden muß. Durch jeden Impuls wird der eingestellte Wert um eine Stufe erhöht.

- Wenn die Taste 5 Sekunden lang nicht gedrückt wird, kehrt die Maschine in den Modus der Programmeinstellung zurück und speichert die gewählte Härtestufe.

Achtung: Ab Stufe 1 ist das Regeneriersalz regelmäßig zu verwenden. Die entsprechenden Anweisungen sind im nächsten Abschnitt enthalten.

Gehört Ihr Wasser zu Stufe «0», dann ist kein Regenerier-salz: das Wasser ist weich genug.

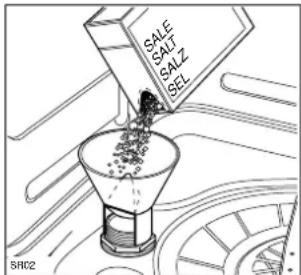

Einfüllen des regenerierenden Salzes

Verwenden Sie ausschließlich Spezialsalz für Geschirrspülmaschinen. Sonstige Salzarten enthalten Anteile von anderen Stoffen, die auf die Dauer den Wasserenthärter beschädigen können.

Ziehen Sie den unteren Korb heraus und schrauben Sie die Verschlußkappe des Salzvorratsbehälters ab. Füllen Sie den Behälter mit Wasser. Dies ist nur das erste Mal nötig.

Unter Verwendung des mitgelieferten Trichters geben Sie ca. 1 kg Regeneriersalz hinzu.

Nachdem Sie das Gewinde und die Abdichtung von Salzresten befreit haben, schrauben Sie die Verschlußkappe sorgfältig zu. Später genügt es, von Zeit zu Zeit Salz in den Behälter nachzufüllen

SALE SALT SALZ SEL SH02

Um Sie daran zu erinnern: Ihre Spülmaschine hat auf der Bedienungsblende eine Salznachfüllanzeige S Die Lampe leuchtet auf, wenn das Salz verbraucht ist. Der Salzbehälter enthält immer Wasser. Es ist also normal, daß dieses bei Salzeinfüllung überläuft.

Hinweis: Die Salznachfüllanzeige auf der Bedienungsblende leuchtet nach dem Salzeinfüllen noch 2-6 Stunden vorausgesetzt der Geschirrspüler ist eingeschaltet. Bei Salzsorten die sich nur sehr langsam auflösen, kann dies noch länger dauern. Die Funktion des Gerätes ist dadurch jedoch nicht gestört.

Wichtig: Das Einfüllen des Salzes soll unmittelbar vor dem Starten eines vollständigen Spülprogrammes, mit Ausnahme des Vorspülprogrammes, vorgenommen werden. Es wird auf diese Weise vermieden, daß etwaige Salzkörnchen oder während des Einfüllens vergossene Salzwassertropfen zu Rostbildung führen.

Einfüllen von Klarspülmittel

Den Behälter öffnen. Hierzu den Verschluß (A) nach links drehen.

Das Klarspülmittel in die Einfüllöffnung gießen, bis der Behälter ganz voll ist (die Anzeige (B) soll dunkel sein).

Den Verschluß fest anziehen.

Um eine übermäßige Schaumbildung beim nächsten Spülpang zu vermeiden, ist die eventuell während des Einfüllens vergossene Flüssigkeit mit einem Sauglappen zu entfernen.

Wenn die Klarspülmittelanzeige auf der Bedienungsblende leuchtet, muß Klarspülmittel nachgefüllt werden.

Dosierung:

Die Dosiereinstellung ist von dem erreichten Glanz bzw. vom Trocknungsergebnis abhängig. Hierzu die Flüssigkeitsmenge durch den im Inneren der Einfollöffnung befindlichen Sechsstellen-Wähler (C) einstellen. (Minimum-Position 1, Maximum-Position 6). Beginnen Sie mit Einstellung 3.

65 321 C B A BR04

Wenn am gespülten Geschirr Wassertropfen oder weiße Kalkflecken bleiben, die Dosierung graduell erhöhen (mit einer Messerspitze drehen). Wenn das Geschirr weißliche, klebrige Streifen aufweist, die Dosierung verringern.

Spülmittelzugabe

Verwenden Sie ausschließlich spülmaschinengeeignete flüssige, pulver- oder tablettenförmige Spülmittel.

Vor dem Beginn eines jeden Spülprogrammes, mit Ausnahme des Vorspülprogrammes, ist das Spülmittel in den eigenen Spülmittelbehälter einzufüllen.

Sollte der Deckel des Behälters geschlossen sein, ziehen Sie leicht den Auslöseknopf (D) nach vorne.

D DE07

Im Inneren der Einspülkammer sind 2 Referenzmarken angebracht:

Die Spülmittelmenge ist abhängig vom Verschmutzungsprad sowie der Menge des Geschirrs.

Befolgen Sie bitte die in der Programmtabelle angegebenen Mengen.

Nach Einfüllen des Spülmittels den Deckel schließen.

Nach Beendigung eines jeden Spülprogrammes ist der Deckel offen und der Behälter für die nächste Füllung bereit.

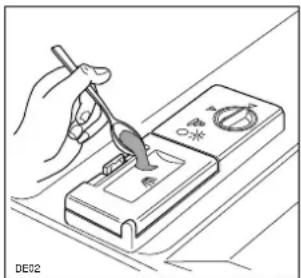

Für das INTENSIV-Programm

Wird das für stark verschmutztes Geschirr geeignete Intensiv-Programm gewählt, ist eine zusätzliche Menge Spülmittel von 10 g auf den Deckel des Spülmittelbehälters zu gießen (10 g Spülmittel entsprechen einem randvollen Eßlöffel).

Die Kontrollampe Intensiv-Programm auf der Bedienblende leuchtet, um an diese zusätzliche Dosierung zu erinnern.

Außerdem ist es für alle Programme mit Vorspülen nötig, eine kleine Menge Spülmittel auf den Deckel des Spülmittelbehälters zu gießen; dazu die Anleitungen der Programm-Tabellen beachten. Auf diese Weise werden beste Spülergebnisse auch bei sehr stark verschmutztem Geschirr erreicht.

Da Spülmittel nicht alle gleich sind, sind die Gebrauchsanweisungen auf den verschiedenen Packungen aufmerksam zu lesen.

Eine ungenügende Menge an Spülmittel beeinträchtigt das Spülergebnis, während eine übermäßige Menge keinen Vorteil bringt, sondern eine unnötige Verschwendung darstellt.

Durch eine gemäßigte Verwendung von Spülmitteln wird auch die Umwelt geschont.

Phosphaffreie Kompaktspülmittel

Bei den am Markt befindlichen niederalkalischen Kompaktspülmitteln (z.B. Calgonit milde Kraft, Somat Supra, Sun Progress) werden schwer abbaubare Substanzen durch natürliche Enzyme ersetzt und somit die Umwelt entiastet.

Die Entfaltung der Enzyme erfolgt bereits bei einer Temperatur von 50°C. Bei Verwendung von BIO-Programmen erreicht man, durch die längere Einwirkdauer, ein Spülergebnis das einem Programm mit 65°C und traditionellem Spülmittel gleich kommt.

Die Wirkungsweise der verschiedenen Spülmittel ist unterschiedlich. Beechten Sie deshalb bitte grundsätzlich die Dosierempfehlungen des Spülmittelherstellers.

Bei der Verwendung phosphatfreier Kompaktspülmittel sollten Sie die Enthärtungsanlage Ihres Geschirrspülers auch in Weichwassergebieten ab 4°dH mit Regeneriersalz versorgen. Andernfalls kann das Reinigungsergebnis nachteilig beeinflußt werden.

Richtiges Einordnen des Geschirrs

Vor dem Einordnen des Geschirrs in den Geschirrspülautomaten, sollten alle groben Speisereste, wie kleine Knochen, Zahnstocher, Gräten, Fleisch- oder Gemüsereste, Obstschalen usw. entfernt werden, um Verstopfungen der Siebe zu vermeiden und eine gründliche Reinigung zu gewährleisten. Zum Einordnen des Geschirrs, ziehen Sie die Geschirrkörbe heraus.

Verwendung des unteren Geschirrkorbes

Im unteren Geschirrkorb werden Töpfe, Deckel, Teller (Durchmesser bis 27 cm), Salatschüsseln, Besteck usw. eingeordnet.

Vorlegeteller und große Deckel sind vorzugsweise am Rand des Korbes zu verteilen, wobei darauf zu achten ist, daß der obere Sprüharm in seiner Bewegung nicht behindert wird.

Das Besteck sollte in dem Besteckkorb so eingeordnet werden, daß die Griffe nach unten zeigen, siehe Abb.

Falls diese unten herausragen und dabei den unteren Sprüharm blockieren, so ist das Besteck umgedreht zu stellen.

Für eine bessere Reinigung wird empfohlen, die Löffel mit anderem Besteck zu mischen, damit sie nicht ineinander fallen können.

Das Silberbesteck darf nicht zusammen mit anderen Metallen gespült werden.

Verwendung des oberen Geschirrkorbes

Im oberen Korb werden Tassen, Gläser, Salatschüsseln, Untertassen, Dessertteller bis zu einem Durchmesser von 20 cm eingeordnet. Gläser mit langem Stiel können umgedreht in den höheren Tassenfächern eingehängt werden.

Sehr kleine Geschirrteile sollten nicht in der Maschine gespült werden, da sie leicht aus den Körben und auf die Heizung fallen können.

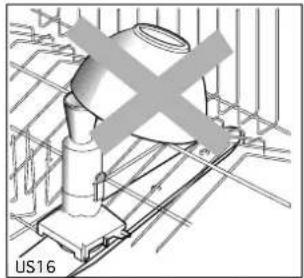

Achtung!

Es ist unbedingt darauf zu achten, daß die Wasserzulauföffnung in der Mitte des oberen Korbes durch das Geschirr nicht abgedeckt wird.

Prüfen Sie nach dem Einordnen des Geschirrs, ob die Sprüharme sich frei drehen können.

Höhenverstellung des oberen Korbes

Wenn üblicherweise große Teller (mit einem Durchmesser von 27 bis 31 cm) verwendet werden, können sie im UNTEREN Geschirrkorb eingeordnet werden, wobei der OBERE Geschirrkorb höher gestellt werden muß. Die Höhenverstellung ist folgendermaßen durchzuführen.

Die vorderen Arretierungen (A) des OBEREN Geschirrkorbes nach außen drehen und den Korb herausziehen.

Den Geschirrkorb in der höheren Stellung einschieben und die Arretierungen (A) nach vorne drehen. In dieser Position wird jedoch das Fassungsvermögen des OBEREN Geschirrkorbes verringert: es können nur Teller mit einem maximalen Durchmesser von 20 cm eingestellt werden und die erhöhten Tasseneinordnungsfächer sind nicht nutzbar.

Um die besten Spülergebnisse zu erzielen

Ordnen Sie alle Gefäße wie Töpfe, Tassen und Gläser mit der Öffnung nach unten ein.

Aus- oder Einbuchtungen sollten etwas schräg gestellt werden, damit das Wasser leichter darüberfließen kann. Töpfe mit angebrannten oder stark angekrusteten Speiseresten sollten zuerst von Hand vorbehandelt oder im Wasser eingeweicht werden.

Legen Sie lange Bestecke, wie Rührlöffel, lange Messer usw. waagerecht, vorzugsweise in den oberen Korb.

Vermeiden Sie möglichst, daß das Geschirr in der Maschine miteinander in Berührung kommt. Eine sachgemäße Einordnung des Geschirrs gibt die besten Spülergebnisse. In den oberen Geschirrkorb kommen vorzugsweise leichte Gegenstände, wie Plastikschüsseln usw. Beschweren Sie diese Teile mit anderen Geschirrteilen.

Wirtschaftlich und umweltbewußt spülen

Es ist nicht notwendig das Geschirr unter fließendem Wasser vorzuspülen.

Legen Sie das Geschirr in die Maschine, sobald das Essen zu Ende ist. Das kann auch mehrmals geschehen, bis die Maschine voll beschickt ist. Dann kann das Spülen erfolgen. Führen Sie eventuell das Vorspülprogramm durch (siehe hierzu die Tabelle), damit der Schmutz nicht antrocknet, bis das komplette Spülprogramm vorgenommen wird.

Wählen Sie nur ein Sparprogramm, wenn die Geschirrkörbe nicht voll sind und/oder, wenn das Geschirr wenig schmutzig ist. Die entsprechenden Hinweise sind in der Tabelle (Bio-Programmes, Spar-Programmes, Schnell-Programm) angeführt.

Wählen Sie die Funktion "Spartrocknung" um Energie bzw. Zeit einzusparen.

Wir empfehlen deshalb, nach Beendigung des Spülprogrammes die Maschinentür halb offnen zu lassen, um das natürliche Abtrocknen des Geschirrs zu ermöglichen.

Vermeiden Sie unbedingt Überdosierung von Reinigungsmittel, Spezialsalz und Klarspüler. Beachten Sie die Dosierempfehlungen in dieser Gebrauchsanweisung sowie die Angaben der Hersteller dieser Produkte.

Überzeugen Sie sich, daß die Wasserenthärtungsanlage korrekt eingestellt ist.

Wenn Sie mit den Trockenenergebnissen auch ohne Klarspülmittel zufrieden sind, können Sie auf seine Zugabe verzichten.

Dadurch wird die einwandfreie Funktion Ihrer Geschirrspülmaschine nicht beeinträchtigt.

Maschinenungeeignetes Geschirr:

Im allgemeinen ist folgendes Geschirr nicht zum Spülen in der Maschine geeignet:

Besteck und Geschirr mit Griffen aus Holz, Horn oder mit aufgeklebten Teilen, deren Klebstoff nicht heißwasserbeständig ist,

kunsthandwerkliche Gegenstände, Gegenstände aus Holz, sowie antike oder handbemalte Porzellane.

Einige Arten von Dekor können bei der Maschinenspülung verblassen, es sei denn, daß sie als spülmaschinenfest garantiert sind.

Kristallglas und Geschirr aus Kunststoff: sofern es sich nicht um maschinengeeignetes Geschirr handelt, empfehlen wir, von Hand zu spülen. Auf jeden Fall empfehlen wir, dieses Geschirr im oberen Korb einzuordnen und ein schonendes Programm auszuwählen.

Auch einige Arten von Gläsern könnten nach mehrmaligem Spülen in der Maschine undurchsichtig werden. Silberbesteck kann dunkel werden, wenn es mit anderen Metallteilen in Verbindung kommt. Ordnen Sie daher das Silberbesteck separat vom anderen in das Besteckkörbchen ein.

Gegenstände aus Eisen oder Gußeisen können leicht Rostflecken bilden und auf das andere Geschirr abfärben.

Aluminium wird leicht dunkler.

Kupfer, Hartzinn und Messing neigen zur Fleckenbildung.

Beim Ankauf von neuem Geschirr

Nur das unter der Emailschicht gebrannte Geschirrdekor ist spülmaschinenfest, sonst können Dekors und Verzierungen mit der Zeit verblassen.

Einige Goldverzierungen sind nun spülmaschinenfest, wobei aber dies durch den Hersteller garantiert werden muß. Kaufen Sie nur Geschirrteile mit flachem Boden, damit das Wasser beim Spülen abfließen kann.

Spülprogramme

Programm	Geschirrart	Art und Ausmaß der Verschmutzung	Spülmittelmenge		Programmbeschreibung
			im Behälter	auf dem Behälterdeckel
1 Kurzspülen Kalt		Teilweise Beschickung mit Geschirr, das beim nächsten Essen ergänzt wird. Für dieses Programm ist kein Spülmittel vorgesehen.	/	/	1 Klarspülgang kalt, um das Antrocknen von Speiseresten zu vermeiden.
2 Intensiv-Programm 70°C	Töpfe und gemischtes Geschirr	Stark verschmutztes Geschirr mit anhaftende vorwiegend stärkehaltigen Speiseresten (z.B. Nudeln, Reis, Griess, Kartoffeln, Eier, Sosse, Bratfleisch).	2 Dessert-löffel randvoll (20 g)	1 Dessert-löffel randvoll (10 g)	Vorspülen 55°CHauptspülen 70°C2 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
3 Normal mit Vorspülen 65°C		Normal oder stark verschmutztes Geschirr mit anhaftende stärkehaltigen Speisereste (z.B. Nudeln, Reis, Grieß, Kartoffeln, Eier, Soße, Bratfleisch).	2 Dessert-löffel randvoll (20 g)	Halber Dessert-löffel (5 g)	Vorspülen kaltHauptspülen 65°C1 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
4 Bio mit Vorspülen 50°C		Normal verschmutztes Geschirr mit angetrockneten und/oder stärkehaltigen Speiseresten (z.B. Nudeln, Reis, Grieß, Kartoffeln, Eier, Soßen, Bratfleisch).	2 Dessert-löffel randvoll (20 g)	Halber Dessert-löffel (5 g)	Vorspülen kaltHauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
5 Spar mit Vorspülen 55°C	Gemischtes Geschirr	Normal verschmutztes Geschirr ohne anhaftende und stärkehaltige Speisereste (z.B. nicht angebrannte Fleischreste, gekochtes oder rohes Gemüse, Milch, Kaffee, Getränke).	2 Dessert-löffel randvoll (20 g)	Halber Dessert-löffel (5 g)	Vorspülen kaltHauptspülen 55°C1 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
6 Bio ohne Vorspülen 50°C		Leicht verschmutztes Geschirr auch mit angetrockneten und/oder stärkehaltigen Speiseresten (z.B. Nudeln, Reis, Grieß, Kartoffeln, Eier, Soßen, Bratfleisch).	2 Dessert-löffel (25 g)	/	Hauptspülen 50°C1 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
7 Spar ohne Vorspülen 55°C		Geschirr wenig verschmutzt mit nicht anhaftenden und nicht stärkehaltigen Speiseresten (z.B. nicht angebrannte Fleischreste, Gemüse gekocht oder roh. Milch, Kaffee, Getränke).	2 Dessert-löffel (25 g)	/	Hauptspülen 55°C1 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
8 Schon ohne Vorspülen 45°C	Kristallglas Porzellan	Feines Chinaporzellan und Glasgeschirr, das gegen hohe Temperaturen nicht resistent ist. Wenige nicht eingetrocknete und nicht stärkehaltige Reste (z.B. Getränke, Süßigkeiten, Salate, Kuchen).	1 Dessert-löffel voll (15 g)	/	Hauptspülen 45°C1 Klarspülgang kalt1 Klarspülgang 65°CWarmlufttrocknung
*9 Schnell-Programm 55°C	Gemischtes Geschirru. Buffet-Geschirr	Wenig verschmutztes Geschirr ohne anhaftende und stärkehaltige Speisereste (z.B. Getränke, Gebäck und Süßigkeiten, italienischer Salat, Aufschnitt, Käse).	1 Dessert-löffel voll (15 g)	/	Hauptspülen 55°C1 Klarspülgang kalt1 Klarspülgang 55°C

* Dies ist ein Sonderprogramm zum Kurzspülen (etwa 42 Minuten) von leicht verschmutzten Tellern, Gläsern und Tassen (Töpfe ausgenommen). Es ist möglich, das Geschirr nach dem Schnellprogramm sofort wiederzuverwenden.

Empfohlene Spülmittelmenge: 20 g im Behälter 5 g auf dem Behälterdeckel

Arbeitsschritte

1 Prüfen Sie, ob die Siebe sauber sind

(siehe Abschnitt «Wartung»)

2 Die Einschalttaste EIN/AUS drücken.

Im digitalen Anzeigefeld erscheint die Nummer des ersten einstellbaren Programmes (KURZSPÜLEN).

3 Prüfen Sie, ob das Salz und das Klarspülmittel vorhanden sind

(siehe entsprechenden Abschnitt)

4 Einordnung des Geschirrs in die Maschine

Entfernen Sie die groben Speisereste vom Geschirr.

Ziehen Sie den unteren Korb heraus und ordnen Sie darin Töpfe, Teller und Besteck ein.

Ziehen Sie den oberen Korb heraus und ordnen Sie darin Teller, Untertassen, Gläser, Tassen usw. ein.

Setzen Sie die Körbe in die Maschine wieder ein.

Kontrollieren Sie, ob die Sprüharme sich frei drehen können.

5 Dosierung des Spülmittels

Geben Sie die in der Programmtabelle angegebene Menge hinzu.

6 Wahl des Spülprogrammes

3 SO78

Die Einstellung des Programms erfolgt bei halbgeöffneter Tür.

Die Programmwahltaste drücken, bis im digitalen Anzeigefeld die Nummer des gewünschten Programmes angezeigt wird. Die Kontrollampe blinkt solange, bis das Programm tatsächlich angelaufen ist.

Weiters können Sie einstellen:

• SPAR-TROCKNEN durch Drücken der entsprechenden Taste. Nach getroffener Auswahl, leuchtet die entsprechende Kontrollampe.
• VERZÖGERTER ANLAUF «START 📋durch Drücken der entsprechenden Taste, bis die gewünschte Stundenzahl der Verzögerung eingestellt ist.

7 Starten des Spülprogrammes

Öffnen Sie den Wasserhahn. Schließen Sie die Tür des Geschirrspülers. Ein Tonsignal von ca. 1 Sekunde informiert Sie, daß das Programm angelaufen ist.

Wenn Sie die Option für verzögerten Anlauf gewählt haben, beginnt die Zeitrückzählung. Im Anzeigefeld kann abgelesen werden, wieviel Stunden bis zum Anlauf des Programmes noch fehlen. Ein blinkender Punkt informiert, daß die Funktion eingeschaltet ist.

Nach Ablauf der eingestellten Verzögerungszeit, läuft das Programm automatisch an.

Wenn Sie den Ablauf des Programmes zu einem beliebigen Zeitpunkt unterbrechen möchten, drücken Sie die EIN/AUS-Taste.

Um den Programmablauf wieder fortzusetzen, drücken Sie nochmals diese Taste und das Programm läuft dort weiter, wo es unterbrochen wurde.

8 Nach Beendigung eines Spülprogrammes

Die Maschine bleibt automatisch stehen. Ein für ca. 5 Sekunden in kurzen Abständen ausgegebenes Tonsignal informiert Sie, daß das Programm beendet ist. Im Anzeigefeld blinkt das Symbol ☐. Diese Blinkanzeige bleibt solange bestehen, bis die Programmwahltaste gedrückt wird.

Die Maschine durch Drücken der EIN/AUS-Taste ausschalten.

Schließen Sie den Wasserhahn.

Warten Sie einige Minuten, bis Sie das Geschirr entnehmen: dadurch vermeiden Sie Verbrennungen und die Trocknung wird begünstigt!

Um zu vermeiden, daß Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

Wichtig

Im allgemeinen ist es nicht ratsam, die Tür zu öffnen, wenn die Maschine läuft. Eine Sicherheitsvorrichtung sorgt jedoch für das Abschalten der Maschine, wenn die Tür geöffnet wird.

9 Löschen von Programmen

Um ein laufendes Spülprogramm zu löschen, drücken Sie die Taste LÖSCHEN ☑s das kurze Tonsignal "Befehl angenommen" ertönt. Im Anzeigefeld erscheint die Nummer ☐ des ersten einstellbaren Programmes und die Kontrollampe Programmwahl ☑inkt: die vorhergehende Eingabe wurde annulliert und es kann ein neues Programm eingestellt werden.

Reinigung des Siebsatzes (Nach jedem Spülgang)

Die mittleren Grobsiebe (B) u. (C) kontrollieren und sie unter fließendem Wasser mit einer Bürste von eventuellen Schmutzresten befreien.

Zum Herausnehmen werden die beiden Siebe (B) u. (C) angehoben (den mittleren Trichter nach oben ziehen, dann kann durch Drücken der beiden Laschen (D) das kleinere Sieb (C) herausgenommen werden).

D C B MA02

MA08

Nach der Reinigung setzen Sie die Siebe durch Hineindrücken bis zum Einrasten wieder ein.

Reinigung des Grobsiebes (Einmal im Monat)

Das Grobsieb (A) beidseitig unter fließendem Wasser abbürsten. Hierzu den unteren Sprüharm durch gleichzeitiges Zusammendrücken der beiden Laschen (E) herausnehmen, den Befestigungsring (F) nach links drehen und die ganze Gruppe abnehmen. Nach der Reinigung die Siebteile in umgekehrter Reihenfolge wieder einsetzen.

E A F MA03

Achtung:

Nehmen Sie bitte niemals das Gerät ohne Sieb in Betrieb.

Eine ungenaue Wiedereinsetzung der Siebe kann die Ursache für schlechte Spülergebnisse sein.

Die Reinigung der Siebe ist für einen guten Betrieb der Spülmaschine besonders wichtig.

Innen- und Außenreinigung (Periodisch)

Reinigen Sie die Gummidichtungen der Türe und des Spül- bzw. Klarspülmittelbehälters mit einem feuchten Tuch.

Versichern Sie sich, daß die Löcher der Sprüharme nicht verstopft sind.

Sprüharme in regelmäßigen Abständen reinigen.

Der untere Sprüharm läßt sich durch Drücken und gleichzeitigem Anheben der seitlich angebrachten Laschen entfernen.

Zur Reinigung der Düsen des oberen Sprüharmes ist der obere Geschirrkorb herauszuziehen - dadurch wird der obere Sprüharm frei zugänglich. Falls Sie ihn herausnehmen wollen, ziehen Sie den zentralen Trichter heraus, indem Sie die beiden seitlichen Laschen drücken und die Ringmutter lösen. Reinigen Sie den Sprüharm und setzen Sie ihn wieder an seinem Platz ein.

Gerät nie ohne Sprüharme in Betrieb nehmen!

Nehmen Sie einmal jährlich, oder auch häufiger, ein Spülprogramm bei leerer Maschine, mit Zugabe von Maschinen Spezialreinigungsmittel, für die Spülautomatenpflege vor.

Die Bedienungsblende sollte regelmäßig mit einem weichen, feuchten Tuch gereinigt werden. Es dürfen nur neutrale Reinigungsmittel und keine Scheuermittel oder Lösungsmittel, wie Azeton, Trichloräthylen usw. verwendet werden.

Längerer Stillstand des Gerätes

Bei längerem Stillstand des Geschirrspülautomaten ist empfehlenswert:

Stecker aus der Steckdose ziehen und Wasserhahn abdrehen;

die Gerätetür halb offen lassen, um die Bildung von unangenehmen Gerüchen zu vermeiden; das Innere des Gerätes reinigen.

Frostgefahr

Wird das Gerät Temperaturen unter Null ausgesetzt, den Wasserzulaufschlauch abnehmen und entleeren. Stellen Sie den Geschirrspüler vor dem Starten eines Programms in einen Raum über 0°C.

Transport des Gerätes

Vermeiden Sie während des Transportes eine zu starke Neigung des Gerätes.

Wenn Ihr Geschirrspülautomat nicht funktioniert, liegt es oft nur an Wartungsfehlern oder sonstigen Kleinigkeiten, die Sie selbst einfach und rasch beheben können.

Bevor Sie daher den Service-Dienst rufen, gehen Sie die folgende Liste von möglichen Fehlerquellen durch:

Im digitalen Anzeigefeld werden die folgenden Alarme durch einen blinkenden Buchstaben (A, C, F, L, H, P) angezeigt. Die Maschine läuft nicht an oder bleibt während eines Programmes stehen; keine der Kontrollampen leuchtet, ausgenommen der Buchstabe auf der digitalen Anzeige, keine der Tasten ist aktiv, ausgenommen die EIN/AUS-Taste.

ALARM A

Es läuft kein Wasser in die Maschine.

■ Der Wasserzulaufhahn ist geschlossen.

Den Wasserzulaufhahn öffnen.

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

- Kein Wasser im Wasserleitunganetz

Warten, bis die Wasserversorgung wiederhergestellt ist. Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

- Der Wasserzulaufschlauch ist geknickt oder gequetscht.

Den Wasserzulaufschlauch richtig anordnen (siehe Anleitungen für den Wasseranschluß).

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

■ Das Sieb im Wasserzulaufschlauch ist verstopft.

Den Wasserhahn schließen; den Wasserzulaufschlauch abschrauben und das Sieb gründlich reinigen. Den Wasserzulaufschlauch wieder anschrauben und den Wasserhahn erneut öffnen.

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

ALARM F

■ Die Filter sind verstopft.

Die Filter reinigen (siehe Kapitel WARTUNG).

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

ALARM P

Die Maschine pumpt das Wasser nicht ab.

■ Der Ablaufschlauch ist geknickt.

Richten Sie den Schlauch gerade (siehe Anleitungen für den Anschluß an den Wasserabfluß).

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

■ Der Abfluß des Spülbeckens ist verstopft.

Den Abfluß des Spülbeckens reinigen.

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

■Die Verlängerung des Ablaufschlauches ist nicht richtig ausgeführt.

Die Anleitungen für den "Anschluß an den Wasserabfluß" genau befolgen.

Die Maschine ausschalten; die Maschine wieder einschalten und das Spülprogramm starten. Wenn der Alarm bestehen bleibt, den Kundendienst rufen.

■ Der Wandabfluß hat keine Entlüftung.

Ziehen Sie einen Fachmann zu Rate.

ALARME C, L, H

■ Allgemeine Alarme.

Die Maschine ausschalten; die Maschine wieder einschalten und ein beliebiges Spülprogramm starten.

Wenn der Alarm bestehen bleibt, rufen Sie den Kundendienst und geben Sie den angezeigten Buchstaben an.

Außerdem:

Die Maschine startet nicht

■ Die Gerätetür ist nicht dicht geschlossen.

■Der Stecker ist nicht dicht in der Steckdose eingesteckt.

■ Keine Spannung an der Steckdose vorhanden (Sicherung überprüfen).

Schlechtes Spülergebnis

■ Die Geschirrkörbe sind zu eng beladen.

■Das Geschirr ist nicht richtig angeordnet.

■ Die Sprüharme können sich nicht frei drehen.

■ Die Löcher in den Sprüharmen sind verstopft.

■Der Wasserdurchlauftrichter in der Mitte des oberen Korbes ist durch Geschirr abgedeckt.

■Das Ende des Ablaufschlauches taucht ins Wasser (im Spülbecken).

■ Die Siebe sind verstopft.

■Die Siebe sind nicht richtig eingesetzt.

- Das Spülmittel wurde nicht ausreichend dosiert oder ist nicht geeignet.

■ Altes Spülmittel oder Spülmittel mit Klumpen.

■Die Verschlußkappe des Salzhehälters ist nicht richtig geschlossen.

- Es wurde ein zu schonendes Programm gewählt.

Am Geschirr sind Kalkflecken oder ein weißlicher Überzug

• Es fehlt Regeneriersalz im Salzbehälter. Die Einstellung der Enthärteranlage entspricht nicht dem Härtegrad des Wassers.
  ■ Der Vorratsbehälter für Klarspülmittel ist leer oder die Dosierung ist zu niedrig.

Es bleiben Kaffee-, Tee- oder Lippenstiftspuren am Geschirr

■Die Dosierung des Spülmittels ist zu gering. Das Spülmittel ist alt oder von minderer Qualität.

Größere Lärmentwicklung während des Betriebs

■ Das Geschirr schlägt gegeneinander.
■Die Sprüharme stoßen gegen hervorstehendes Geschirr.

Das Geschirr ist nicht ganz trocken

■ Das Geschirr ist nach dem Spülgang zu lang in der Maschine geblieben.

Die Tür dichtet nicht gut ab

■ Die Geschirrspülmaschine ist nicht einwandfrei nivelliert bzw. nicht richtig eingebaut.

Wenn die Funktionsstörung nach Überprüfung dieser Fehlerquellen nicht behoben werden kann, rufen Sie den nächsten autorisierten Service-Dienst und geben Sie die Fehlerart, die Modellbezeichnung (Mod.), die Produktnummer (Prod. No.) und die Herstellnummer (Ser. No.) bekannt. Sie können diese aus dem Typenschild des Geschirrspülautomaten entnehmen (siehe Abbildung).

Sicherheitsvorrichtungen zum Schutz vor Überschwemmung

Die Maschine ist mit zwei zusätzlichen Vorrichtungen zum Schutz gegen Wasserüberschwemmung ausgestattet, die folgende Eigenschaften aufweisen:

1. Am Wasserzulaufschlauch (siehe Wasseranschluß): diese Vorrichtung schaltet bei sämtlichen Schaden des Wasserzulaufschlauches ein und blockiert die Wasserzufuhr. Sie ist auch bei ausgeschalteter Maschine tätig.
2. Am Maschinenboden: diese Vorrichtung schaltet bei sämtlichen Wasserverlusten innerhalb der Maschine ein und ist nur bei funktionierendem Gerät tätig.

Um die Maschine reparieren zu lassen, rufen Sie den Service-Dienst an.

Die Einbaunische soll die in der Abbildung angegebenen Abmessungen haben.

Die Einbaunische braucht nicht mit Lüftungsöffnungen versehen zu werden, es genügt eine Öffnung für den Durchgang des Kabels und der Wasserzu- und -ablaufschläuche.

450 446 820 880 555 max 818 878 H33

60mm 0 1106

Die Nivellierfüßchen erlauben eine Höhenänderung des Gerätes um 6 cm. Schrauben Sie die Füßchen anbzw. aus bis die gewünschte Höhe erreicht wird. Lassen Sie einen 2 mm Abstand zwischen Geräte-Oberseite und Tischplatte-Unterseite.

Wichtig

Für Installation nach Norm SINK ist der auf Anfrage erhältliche Bausatz zu verwenden. Die Montageanweisungen liegen bei.

Unterbau

Bei allen Arbeiten am Gerät muß der Netzstecker gezogen bzw. die elektrische Zuleitung vom Netz getrennt sein.

Achten Sie bitte beim Einschieben des Gerätes, daß die Schläuche und das Netzkabel nicht geknickt werden.

Montage der Frontplatte

Die Gerätetür kann mit einer Holzplatte folgender Abmessungen verkleidet werden:

Breite 446 mm

Höhe 644 max. 714 mm (755-762 mm max. für SINK-Installation)

Dicke 20 mm max.

Gewicht von 1,5 bis max. 6 kg

Die Höhe der Platte hängt von der Sockelhöhe der Küchenmöbel ab (nicht für SINK-Installation).

Achtung!

Die Maximalhöhe nicht überschreiten, da sonst die Tür nicht völlig geöffnet werden kann (die Frontplatte stößt gegen den Gerätesockel).

Die Frontplatte muß mit einem Griff versehen werden, da die Geräte-Griffmuschel durch die Platte verdeckt wird.

446 max 148 360 30 1127

Bohren Sie die Frontplatte mit einer Bohrerspitze ∅ 2 x 12 durch, indem sie den Abmessungen wie auf der Abbildung (zur Vorbereitung der Holzplatte können Sie auch die mitgelieferte Schablone verwenden).

Befestigen Sie den Querträger auf der Platte mit vier Schrauben 3,5 x 16.

446 max = 391,5 = 30 40 40 30 1126

Ist die Frontplatte aus ästhetischen Gründen mit einer falschen Schublade versehen (auf der Platte angebracht oder Teil der Platte selbst) sollen 2 Winkel mittels 4 Schrauben 3,5 x 16 montiert werden (siehe Abb.).

Bringen Sie die Frontplatte durch Einführung der zwei Stifte in die Langlöcher der Tür an.

II12

Heben Sie die Platte bis zur Anpassung an die Bedienblende hoch: wurden auch die zwei Winkel montiert, werden diese automatisch in die vorgesehenen Löcher an der Maschinentür einrasten.

Nach Erreichen der optimalen Position öffnen Sie die Tür und befestigen Sie die Platte mittels zwei lange Schrauben 4 x 40.

Befestigung an die Tischplatte

A 1103

Befestigen Sie das Gerät an die Tischplatte durch zwei Schrauben 3,5x16 (siehe Abb. - Punkt A).

Wichtig: das Gerät muß gegen Kippgefahr gesichert werden. Zu diesem Zweck ist die Spülenabdeckung bzw. die Tischplatte an der Wand oder an den anschließenden Möbeln zu befestigen.

Bei Befestigung des Gerätes an den Möbeln dürfen die Geräte-Seitenwände nicht gebohrt werden, um eine Beschädigung der zwischen Innengehäuse und Seitenwänden befindlichen Teile zu vermeiden.

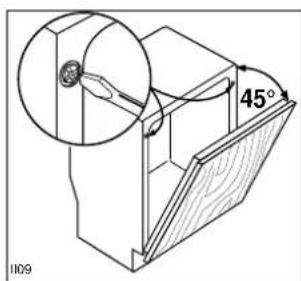

Gewichtverteilung an der Tür

45° 1109

Die Tür ist balanciert, wenn sie in irgendwecher Stellung stehenbleibt. Nach Anbringung der Frontplatte könnte eine Ausgleichseinstellung nötig sein. Dazu betätigen Sie die zwei vorderen Schrauben. Öffnen Sie die Tür, entfernen Sie die Abdeckstöpsel und schrauben

Sie die Schrauben an- bzw. ab. Auf diese Weise wird der Zug der Ausgleichsfedern der Tür erhöht bzw. reduziert.

Setzen Sie die Stöpsel wieder ein.

Achtung: Das Gewicht der Frontplatte darf keinesfalls 6 kg überschreiten, sonst kann die Tür nicht ausbalanciert werden.

Nivellierung

Vergewissern Sie sich, daß die Tür reibungslos schließt, andernfalls nivellieren Sie die Maschine durch Herein- bzw. Herausschrauben der zwei vorderen Füßchen.

Sockelanpassung

Damit die Tür völlig geöffnet werden kann, muß bei verschiedenen Sockelhöhen und -tiefen im Bereich des Geschirrspülers die Küchensockelblende ausgeschnitten werden.

II15 a b

Durch die Sockelhöhe (a) und Sockeltiefe (b) können die Maße des Küchensockelblenden-Ausschnitts (in mm) erhalten werden (siehe Tabelle).

Damit die Maschine möglichst geräuscharm funktioniert, sind die in diesem Kapitel wiedergegebenen Anleitungen zur Befestigung an angrenzenden Möbeln genau einzuhalten.

Wird der Einbau nicht korrekt ausgeführt bzw. auf einige Teile, wie Frontplatte oder Sockel verzichtet, kann es zu Vibrationen kommen, die sich auf die angrenzenden Möbel übertragen und daher zu stärkerer Geräuschbildung führen.

Der gut ausgebaute Therma-Kundendienst steht allen unseren Kunden zur Verfügung.

Bevor Sie den Kundendienst anfordern

• Überzeugen Sie sich, daß keine Fehlebedienung vorliegt.
• Überprüfen Sie Ihren Geschirrspüler gemäß Kapitel «Behebung von Funktionsstörungen».

Wenn Sie den Kundendienst in Anspruch nehmen

- Notieren Sie die folgenden Angaben auf dem Typenschild Ihrer Maschine: Modell-Bezeichnung Geräte-Nummer Serienummer

RA01 Prod.No. .... Ser. No. Mod. ....

Modell-Bezeichnung Modèle Modello

■ Notieren Sie allfällige Symptome. Dies erleichtert die Vorbereintungen und die Arbeit unseres Servicetechnikers.
- Suchen Sie die nächstgelegene Therma-Service-stelle in der Liste auf Seite 61 und rufen Sie an.
■ Seien Sie bitte zu Haus, wenn der Servicetechniker kommt, denn er ist Ihre Informationen angewiesen.
